Соединительная (стыковочная) планка для сайдинга

Использование стыковочных планок

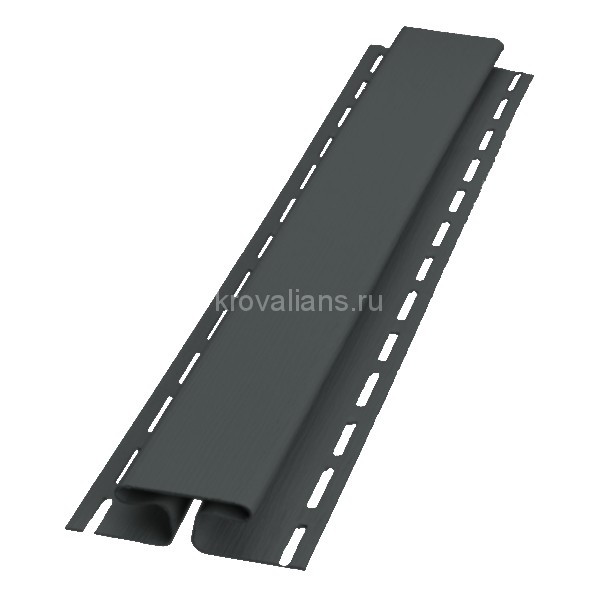

Н или h профили служат для соединения сайдинг-панелей между собой, маскировки стыков и получения единого обшивочного полотна. Соединительные планки для сайдинга всегда находятся на виду, поэтому, в отличие от начальных и финишных деталей, которые зачастую скрыты от посторонних глаз, большое значение придается их внешнему виду.

Данные элементы имеют форму сечения в виде буквы «н» или «h». Представленный здесь Н-профиль (или h-профиль) для сайдинга турецкого или белорусского производства изготовлен из пластика ПВХ. Благодаря этому данные планки обладают высокой устойчивостью к различным внешним воздействиям: осадкам, ультрафиолетовому излучению, высоким, низким температурам и их перепадам.

Изделия не токсичны, не подвержены гниению, выносливы и прослужат не один десяток лет. При этом они не потеряют своего аккуратного внешнего вида и не испортят общее впечатление от отделки фасада здания.

Какой соединительный профиль для сайдинга выбрать

Мы не первый год поставляем на российский рынок различные стройматериалы от зарубежных производителей. По этой причине у нас большой выбор стыковочных планок для сайдинга, и все они предлагаются по очень выгодным ценам.

Изучив наш каталог, вы сможете подобрать наиболее подходящий по размерам и цвету соединительный профиль для сайдинга. Мы предоставляем возможность купить планки длиной 3 или 3,6 м – все зависит от габаритов самих сайдинговых панелей. Соединительные планки могут превышать длину панелей и выступать в качестве отдельного элемента дизайна или идти вровень с ними.

Широкая палитра цветов позволит также выбрать наиболее подходящие по оттенку стыковочные панели, чтобы они не отличались от цвета основных элементов или, наоборот, выделялись на их фоне.

По любым вопросам вы можете в удобное для вас время обратиться к нашим сотрудникам и получить бесплатные консультации по телефонам: +7 (495) 664-37-48, +7 (495) 411-37-47.

Как соединить сайдинг? - варианты и правила монтажа


Комбинирование сайдинга на фасаде. (фото №1)

Сайдинг — простой и удобный материал для облицовки фасада здания. Монтировать его можно самостоятельно, если знать определенные нюансы. Например, как соединить сайдинг, какие зазоры оставить, какие планки использовать и что делать, если этих планок по той или иной причине нет. В рамках этой статьи и будем разбираться.

Традиционный способ монтажа сайдинга

Горизонтальный сайдинг монтируется снизу вверх и слева направо. Для простоты используются дополнительные планки и элементы. Традиционная схема монтажа сайдинга выглядит так:

1. Подготовка поверхности стен

Нужно снять все декоративные объемные элементы со стен (наличники, ставни, светильники, водостоки и пр.). При наличии следов плесени на стенах — обработать их соответствующими составами. На деревянные поверхности нанести защитные составы.

2. Установка обрешетки, утепление

На подготовленные стены монтируется обрешетка — деревянная, металлическая или пластиковая. Для винилового и акрилового сайдинга последняя предпочтительнее — она наиболее близка по своим эксплуатационным свойствам, поэтому от резких перепадов температуры фасад не поведет.

3. Установка стартовой планки

Монтаж сайдинга начинается с установки специальной стартовой планки.

!

Важно! Ее нужно монтировать строго по горизонтали. Проверьте и перепроверьте. От этого зависит внешний вид всего фасада.

4. Обрамление проемов и углов

По периметру проема устанавливаются специальные профили, в которые вставляются панели сайдинга. Это может быть j - trim или финишная планка. Также на этом этапе устанавливаются угловые элементы.

5. Установка соединительной планки (при наличии)

Если длина стены больше длины сайдинга, по горизонтали панели будут соединяться при помощи соединительной планки. Спроектируйте, где ее необходимо установить (в центре стены или сбоку). Соединительная планка монтируется перед монтажом панелей.

6. Установка сайдинга

Панели сайдинга монтируются снизу вверх. Первый ряд вставляется в стартовую планку. По бокам — в угловые элементы, профили, которые обрамляют проемы, или соединительную планку.

7. Монтаж финишной планки

Сверху устанавливается финишная планка.

8. Установка последней верхней панели

К финишной планке закрепляется последняя панель сайдинга.

Дополнительные элементы для монтажа сайдинга


Сайдинг и дополнительные планки на фасаде. (фото №2)

Для установки сайдинга производители предусмотрели ряд дополнительных элементов — профилей и планок:

  • стартовая планка — для закрепления первого (нижнего) ряда сайдинга;
  • соединительная планка (Н-профиль) — для соединения панелей сайдинга по длине;

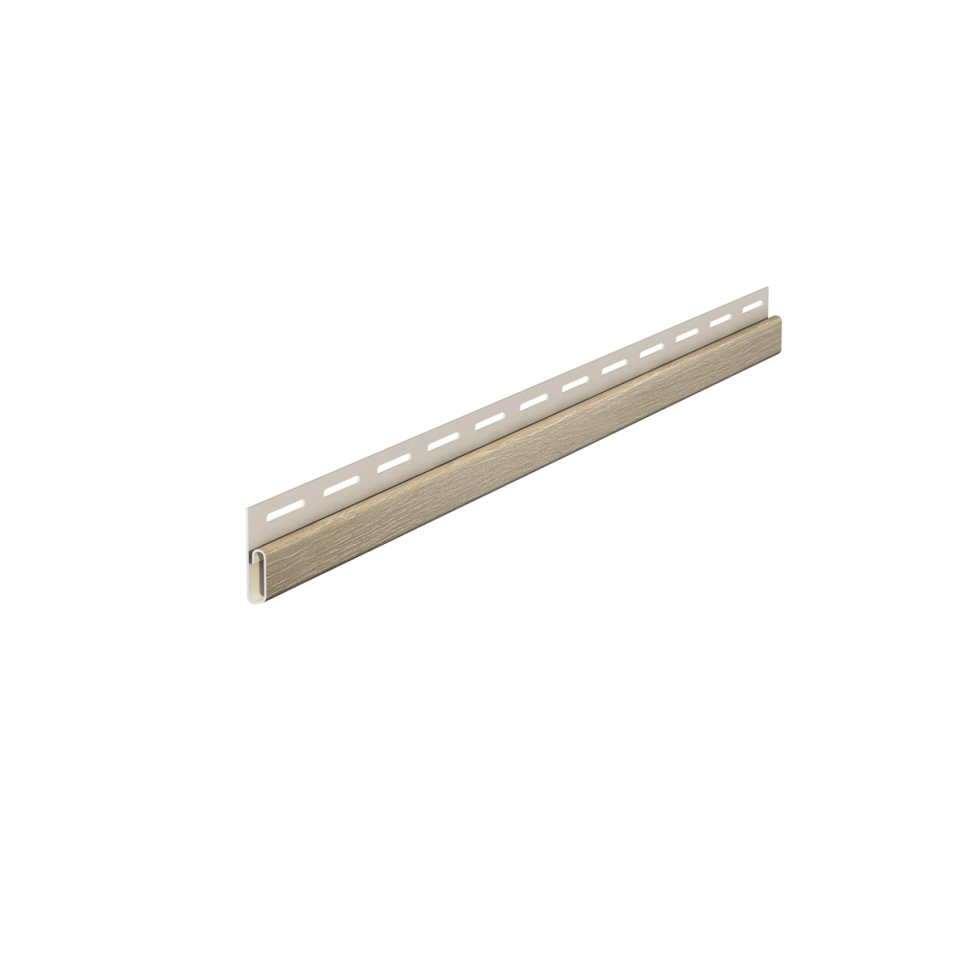

  • планка j-trim — используется в качестве соединительного элемента, при облицовке проемов, а также для замены других планок;
  • финишная планка — монтируется для закрепления последней, верхней панели;
  • угловые элементы — для облицовки углов.

!

Панели и профили служат для герметизации зазоров. Благодаря им под сайдинг не попадает влага и грязь, которые могут привести к образованию плесени на стенах дома.

Некоторые покупатели считают, что все эти элементы необходимы лишь для того, чтобы увеличить конечную стоимость отделки. Это неверно.

На самом деле панели и профили в первую очередь служат для герметизации зазоров. Так под сайдинг не попадает влага и грязь, которые могут привести к образованию плесени на стенах дома и другим неприятным последствиям. Кроме того, они повышают механическую прочность фасада. Дом, облицованный по всем правилам, простоит дольше.

Как соединить сайдинг между собой при помощи соединительной планки


Установка соединительной планки (Н-профиля). (фото №3)

Соединительная планка (Н-профиль) монтируется перед установкой сайдинга. Процесс выполняется так:

  1. Отметить, где будут заканчиваться софиты.
  2. Закрепить профиль так, чтобы зазор между ним и краем софита составлял 3 мм, а нижний край был на 6 мм ниже кромки стартового профиля.
  3. Проверить вертикальность установки.
  4. Закрепить профиль саморезами. Сначала снизу, потом сверху.
  5. Панели сайдинга вставить в соединительную планку.

Любые соединения Н-профиля с другими элементами нужно выполнять таким образом, чтобы оставался зазор 6 мм для температурного расширения материала.

Если высота дома больше, чем длина планок, используют две планки, смонтированные внахлест. При этом верхний профиль нужно подрезать так, чтобы зазор между планками составлял 9 мм, а нахлест — 25 мм.

Как соединить сайдинг без соединительной планки?

Соединение панелей без соединительной планки.(фото №4)

Соединительная планка обеспечивает герметичность стыков, а также придает аккуратный внешний вид фасаду. Технологически это оптимальное решение, которое обеспечивает целостность отделки.

Однако в некоторых случаях соединить сайдинг можно без Н-профиля. У такого способа также есть ряд преимуществ:

1. Экономия на материалах.

С одной стороны, нет соединительных планок — нет расходов на них. С другой стороны, экономия может оказаться сомнительной. Ведь увеличится расход самих панелей.

2. Целостный фасад.

Соединительная планка бросается в глаза, и фасад с ней не выглядит целостным. Без нее дом смотрится гармоничнее.

3. Эстетическая привлекательность.

Не всегда соединительная планка идентична по цвету сайдингу. В таких случаях она привлекает еще больше внимания.

Но стоит учитывать, что у монтажа панелей внахлест есть и ряд недостатков (помимо того, что такой способ негерметичен):

1. С определенного ракурса щель между панелями становится видна.


Сайдинг, соединенный внахлест на фасаде дома. (фото №5)

2. При колебаниях температуры щели будут то более, то менее заметны.

3. Если технологию монтажа нарушить, панели могут пойти волнами.

Чтобы минимизировать эти недостатки, нужно соблюсти несколько правил.

1. Соединения сайдинга по длине нужно выполнять не в одну линию, а в шахматном порядке.


Соединять панели нужно в шахматном порядке. (фото №6)

На освещенном участке стыки виднее, чем на теневом. Поэтому нахлест нужно делать таким образом, чтобы свет не падал на стык.

Стык должен находиться как можно дальше от проемов. В первую очередь — дверных, так как от сильной вибрации при ее захлопывании щель может увеличиваться, а панели — деформироваться.

Технология монтажа сайдинга внахлест

Процесс такого монтажа имеет некоторые особенности. Рассмотрим, как соединить сайдинг внахлест без соединительных планок.

!

При монтаже сайдинга внахлест верхняя панель должна заходить на нижнюю как минимум на 25 мм.

Верхняя панель накладывается на нижнюю на 25-30 мм. Причем это делается таким образом, чтобы панель в точности была продолжением нижней. Их нужно тщательно вымерять и выравнивать по горизонтали.

Панельные замки подрезаются таким образом, чтобы между ними оставался зазор для температурного расширения.

Конец нижней панели нужно подпереть, чтобы она не прогибалась. Для этого можно набить небольшой брус.

Если панели будут соединяться внахлест, монтировать сайдинг нужно в теплое время года. При температуре ниже 10 градусов панели сжимаются, а впоследствии при повышении температуры они расширятся. Подобрать в таком случае оптимальную величину зазора будет очень сложно.

Как соединить углы сайдинга?

Технология соединения сайдинга в углах несложная, но также имеет определенные особенности. Она зависит от того, есть ли необходимые элементы и какой угол облицовывается.

Для начала рассмотрим, как соединить наружный угол сайдинга.


Монтаж наружного угла. (фото №7)

Угловая планка монтируется так же, как соединительная. С аналогичными отступами от края софитов и стартовой планки. Наращиваются по высоте угловые элементы тоже так же, как Н-профиль.

При желании сэкономить или невозможности подобрать необходимый угловой элемент можно использовать два j-профиля. Такое решение обойдется дешевле, но пострадает герметичность конструкции. Решить эту проблему можно с использованием в углах гидроизоляционной пленки.


Две планки j-trim вместо наружного угла. (фото №8)

Теперь перейдем к внутреннему углу. Технология монтажа аналогична, с некоторыми оговорками. Итак, что нужно знать о том, как соединить внутренний угол сайдинга?

Во внутреннем углу может использоваться специальный угловой элемент или планка j-trim


Варианты отделки внутреннего угла. (фото №9)

Порядок монтажа и величина зазора такие же, как у наружного угла. Однако есть особенность. Внутренний угол не должен упираться в выступающий цоколь. Зазор между ними должен быть примерно 6 мм.

!

Внутренний угол не должен упираться в выступающий цоколь. Зазор между ними должен быть примерно 6 мм.

Есть еще один важный вопрос. Как соединить сайдинг с фасадной панелью? Для этого нужно смонтировать планку j-trim для сайдинга вместе с j-trim для фасадных панелей. Они идентичны, но отличаются по ширине — так как у фасадных панелей и сайдинга разная толщина.

Заключение

Монтаж сайдинга — несложная задача. Но в ее выполнении нужно соблюдать множество, на первый взгляд, незначительных мелочей: величина зазора, используемые планки и возможность монтажа без них. Знание этих нюансов определяет, насколько качественным и долговечным будет фасад дома.

Если вы считаете, что правил и требований слишком много, доверьте работу профессионалам. К примеру, сертифицированные бригады «Альта-Профиль» проходят обучение у экспертов компании-производителя. Они досконально знают продукцию и официальные требования к ее монтажу. А также понимают, в каких ситуациях эти требования невозможно выполнить и что делать в таком случае. Только при монтаже сертифицированной бригадой компания «Альта-Профиль» может гарантировать качество материалов и прекрасный результат, которые будут радовать вас не один десяток лет.
