Какой стабилизатор напряжения выбрать: электромеханический или электронный
Стабилизатор напряжения – прибор, защищающий оборудование от аварий при перегрузке сети путем сглаживания выходного напряжения. Перегрузки могут быть вызваны перенапряжением, бросками питающего напряжения или высоковольтными импульсами.
Для бытовых целей, в малом бизнесе, промышленности и медицине нужны разные по своим техническим параметрам и степени защищенности стабилизаторы. Главное отличие – мощность и точность коррекции.
Существует два вида стабилизаторов напряжения: электромеханические и электронные.
Также стабилизаторы напряжения подбирают по типу сети: однофазный или трехфазный, и по мощности подключаемого оборудования (кВт или кВА).
Широко используются бытовые стабилизаторы напряжения – при отоплении газовыми котлами в коттедже, даче или частном доме, для защиты бытовой и оргтехники.
Сравнение типов стабилизаторов напряжения или в чем разница между электромеханическим и электронным стабилизатором.
Если вы столкнулись с проблемой перепадов напряжения в сети, то вы уже озадачились вопросом подбора стабилизатора напряжения. И наверняка пришли в замешательство от ассортимента представленных моделей, производителей и диапазона цен на стабилизаторы. Разобраться в таком количестве информации достаточно трудно. Эта статья поможет вам найти качественный стабилизатор напряжения. Чем же отличаются стабилизаторы и как из десятков названий выбрать тот, который действительно защитит вашу технику?
Стабилизаторы различаются принципом работы: релейные, электромеханические (сервомоторные, сервоприводные), электронные (симисторные, тиристорные), мощностью, эксплуатационными характеристиками, страной производства (Россия), стоимостью и самое главное — качеством, от которого зависит срок службы.
Как выбрать подходящий стабилизатор напряжения, который не только будет надежно выполнять свои функции, но и не заставит вас переплачивать?
В первую очередь необходимо сформулировать проблемы, характерные непосредственно для вашей сети.
Обычно это постоянное завышенное, заниженное напряжение, или их резкие скачки. Для выбора стабилизатора желательно знать точные значения сети.
Далее необходимо выбрать стабилизатор напряжения по наиболее значимым параметрам.
Значимые параметры стабилизатора
1. Соответствие стабилизатора и сети
Тип стабилизатора должен соответствовать типу сети. Однофазной сети нужен однофазный стабилизатор, трехфазной сети – трехфазный. Если в сети есть хотя бы один трехфазный прибор, необходим трехфазный стабилизатор. Он устанавливается также в том случае, когда в трехфазной сети используются однофазные приборы.
2. Мощность стабилизатора
Мощность стабилизатора подбирается исходя из суммы мощностей приборов и оборудования, которые будут к нему подключены.
Нужно определить полную мощностью нагрузки (ВА) – это сумма активной (Вт) и реактивной нагрузки (ВАр). Для расчета мощности можно использовать формулу: кВт/cos ф = кВа.
Значение cos ф разное у разных потребителей. Cos ф бытовых приборов можно принять за 0,8; cos ф электродвигателей – за 0,7.
При этом покупать стабилизатор завышенной мощности не требуется, так как наши стабилизаторы имеют высокую перегрузочную способность. Считаем важным напомнить, что в момент запуска многие электроприборы (такие как асинхронные двигатели, насосы, компрессоры) имеют высокие пусковые токи, то есть потребляют больше электроэнергии, чем в ходе работы в целом. Оптимальным решением для работы с самой требовательной техникой будет электромеханический стабилизатор, который выдерживает перегрузку в 1000%. Определить потребляемую мощность того или иного устройства вы можете, ознакомившись с техпаспортом или инструкцией по эксплуатации.
3. Уровень надежности
Выбирая стабилизатор напряжения, важно обращать внимание на частоту его отказов при тех или иных условиях, ведь именно этот показатель и говорит об уровне его надежности.
В настоящее время наиболее надежными считаются 2 вида стабилизаторов:
- Ступенчатого типа – регулировка при помощи реле, обеспечивающих высокую помехоустойчивость и значительный КПД.
- Электромеханического типа, где основной элемент – автотрансформатор, обеспечивающий высокую перегрузочную способность, плавную коррекцию напряжения и высокую точность стабилизации.
4. Точность стабилизатора напряжения
Разным типам оборудования соответствует свой показатель рабочего напряжения, то есть напряжения, которое будет поступать от стабилизатора к технике. Диапазон изменения напряжения на выходе стабилизатора называется точностью коррекции стабилизатора и измеряется в %. Чем этот показатель меньше, тем напряжение ближе к 220 В.
- Для точных измерительных приборов и сложной медицинской аппаратуры с особыми требованиями по безопасности и надежности подойдет высокоточный стабилизатор напряжения с точностью ±1%.
На производстве такой стабилизатор необходим для защиты станков и оборудования, дома – при наличии дорогостоящей техники и аппаратуры. - Большая часть бытовых и офисных электроприборов успешно работает при напряжении 210-230 В, значит, для них подойдут стабилизаторы с точностью не более 5%.
На производстве такой стабилизатор необходим для защиты станков и оборудования, дома – при наличии дорогостоящей техники и аппаратуры.Можно ли купить дешевый стабилизатор напряжения?
Дешевый стабилизатор — в 80% случаев китайского производства, а как все мы знаем качество китайской техники оставляет желать лучшего. Если вам нужен стабилизатор только на пару лет и с весьма сомнительной гарантией защиты оборудования, то вы конечно в праве выбрать китайский. Но если вы дорожите своей техникой, вам дорого ваше время, спокойствие, и вы не хотите переплачивать за покупку новой техники, к выбору стабилизатора стоит подойти более вдумчиво.
Цель данной статьи помочь вам разобраться в основных видах стабилизаторов и выбрать наиболее подходящий для вас.
Итак: Какой же тип стабилизатора необходим именно вам?
Как мы ранее уже говорили существует несколько основных типов стабилизаторов: релейного типа, электромеханические (сервомоторные, сервоприводные), электронные (симисторные, тиристорные).
Мы обсудим два самых надежных вида стабилизаторов: электромеханические и электронные на примере стабилизаторов напряжения российского производства Сатурн и Каскад торговой марки «Полигон».
Электромеханические стабилизаторы напряжения Сатурн
Эти приборы иначе называют сервомоторными или сервоприводными. Принцип работы электромеханических стабилизаторов напряжения заключается в том, что при изменении входного напряжения по обмотке трансформатора перемещаются графитовые щетки, изменяя выходное значение. Этот процесс осуществляется при помощи регулируемого автотрансформатора (латр), который и перемещает щетку по катушке. Он является коммутационным элементом и регулирует напряжение на первичной обмотке вольтодобавочного трансформатора. Латр входит в качестве основного силового элемента в состав конструкции электромеханического трансформатора. В стабилизаторах Сатурн используется высококачественный автотрансформатор (латр) немецкой компании Thalheimer Transformatorenwerke GmbH (TTW).
Среди достоинств электромеханических стабилизаторов Сатурн нужно выделить высокую точность коррекции ±1%, которая не зависит от подключенной мощности и входного напряжения. Стабилизатор будет работать и защищать всю подключенную технику во всем диапазоне входных напряжений и нет необходимости переплачивать и брать стабилизатор с запасом по мощности. Регулировка напряжения плавная, стабилизаторы выдерживают перегрузки 200% в течение 100 секунд, 400% за 10 секунд и 1000% – 2 секунд.
Также среди плюсов присутствует минимальный износ механический частей за счет отсутствия щеточного узла трансформатора именно в цепи нагрузки и его работе с малыми токами. Низкая шумность стабилизатора достигается благодаря естественной вентиляции, отсутствию вентилятора и благодаря сервоприводу.
Рекомендуется для эксплуатации в тяжелых промышленных сетях, так как коммутационный элемент (щетка) не воспринимает помехи и искажения формы тока и напряжения.
Электронные стабилизаторы напряжения Каскад
Принцип работы электронных стабилизаторов напряжения заключается в переключении при помощи симисторов или тиристоров между обмотками. В электронном стабилизаторе напряжения при изменении параметров входного напряжения, микропроцессор посылает знак на закрытие одной и открытие другой ступени. Именно так осуществляется регулировка количества задействованных витков трансформатора, что влияет на выходные показатели напряжения.
Среди достоинств электронных стабилизаторов выделяют низкий уровень шума, так как используется естественное охлаждение, быстродействие, небольшие габариты устройства. Регулирование выходного напряжения происходит без искажения и разрыва фазы.
В преимущества электронных стабилизаторов Каскад можно включить точность коррекции +/-2,5%, которая не зависит от подключенной мощности и входного напряжения. Такие стабилизаторы работают без потери мощности во всем диапазоне входных напряжений.
Плавная отработка всплесков и просадок напряжения. Регулирование выходного напряжения без искажения и разрыва фазы. Как и электромеханические стабилизаторы работают с нулевыми нагрузками, а использование естественного охлаждения избавляет от шума вентилятора. За счет использования собственных трансформаторов не требуется учитывать запас по мощности. Качественная элементная база обеспечивает долгие годы работы.
Стабилизаторы напряжения должны подходить для российских сетей, а это значит, что они должны быть изготовлены с запасом по мощности и выдерживать большие перегрузки. «Сатурн» и «Каскад» выдерживают перегрузку в 1000%.
Ниже приведено видео, которое поможет осуществить выбор типа стабилизатора.
Стабилизаторы напряжения различных видов производства АО «ПФ «Созвездие» можно приобрести в розничных магазинах или через основной завод в Санкт-Петербурге.
Контактные данные: 8-800-333-00-68 (бесплатно по России), (812) 327-07-06 (Санкт-Петербург), 8 (495) 665-54-39 (Москва), e-mail: [email protected].
Если вы затрудняетесь при выборе стабилизатора напряжения, то специалисты нашей компании грамотно вас проконсультируют.
Выбор стабилизатора напряжения | Заметки электрика
Здравствуйте, уважаемые читатели сайта http://zametkielectrika.ru.
В прошлой статье я рассказывал Вам про необходимость установки стабилизатора напряжения для дома, показатели качества электрической энергии и типы стабилизаторов. Сегодня проведем выбор стабилизатора напряжения по мощности на примере своего дома (дачи) в деревне. В конце статьи я расскажу Вам про виды крепления и установку стабилизаторов напряжения.
Пример выбора стабилизатора напряжения для однофазной сети
Вы решили приобрести стабилизатор напряжения, но не знаете, как его правильно выбрать.
Привожу наглядный пример выбора стабилизатора напряжения для своего «домика в деревне».
Пока речь завели про деревянный дом, то рекомендую Вам почитать мои следующие полезные статьи:
1. Однофазная или трехфазная сеть
Для начала необходимо узнать количество фаз питающего напряжения. В моем примере это однофазная сеть, поэтому мне будет достаточно выбрать один однофазный стабилизатор напряжения.
Если у Вас трехфазная сеть, то в таком случае необходимо выбирать трехфазный стабилизатор напряжения, либо три однофазных стабилизатора, соединив их «звездой».
2. Мощность потребителей
Теперь нам нужно определиться с мощностью потребителей, для которых будем использовать стабилизатор напряжения. Это может быть один или несколько электроприемников. Также стабилизатор напряжения можно установить на вводе для абсолютно всех потребителей. Но об этом чуть позже.
Мощность всех потребителей выписываю в один список с указанием их активной мощности.
Активная мощность измеряется в ваттах (Вт). Ее можно найти в руководстве (паспорте) на прибор или на корпусе самого прибора.
Вот мой составленный список:
Подход к расчету мощности для выбора стабилизатора напряжения должен быть рациональным, ведь у Вас не всегда включены в сеть все перечисленные выше потребители. Поэтому здесь нужно точно определиться, что у нас будет включено одновременно.
Если не хотите с этим «заморачиваться», то берите всю мощность.
Например, для себя я определил потребителей, которые могут быть включены одновременно:
Далее из полученного списка необходимо выбрать те приборы, в которых содержатся электродвигатели.
Это нужно нам для того, чтобы учесть их пусковые токи, которые достигают величину в 3-5 раз больше, чем номинальные. Пусковая мощность или пусковой ток этих потребителей можно найти в паспортах. Если паспортов уже давно нет, то можно воспользоваться приблизительным расчетом, умножив их номинальную мощность на 3.
Я так и сделал.
Далее рассчитаем общую полную мощность. Полная мощность измеряется в вольт-амперах (ВА) и отличается от активной мощности на коэффициент мощности «косинус фи» (cosφ). Этот коэффициент всегда указан в паспортах на приборы. Опять же, если паспортов у Вас нет, то можно принять приближенный cosφ = 0,75.
Еще хочу заметить, что нагреватель и утюг имеют cosφ = 1, т.к. это чисто активная нагрузка, которая идет только на образование тепла.
Освещение в моем доме выполнено с помощью энергосберегающих ламп, у которых коэффициент мощности равен примерно cosφ = 0,9. Кому интересно, то можете почитать мою статью о том, почему мигают энергосберегающие лампы.
Для остальных потребителей принимаем средний коэффициент мощности, равный cosφ = 0,75.
Чтобы перевести активную мощность в полную мощность необходимо разделить активную мощность на cosφ.
В итоге получаем суммарную полную мощность наших потребителей: 12322,22 + 12600 = 24922,22 (ВА) или 24,9 (кВА).
Можно округлить до 25 (кВА).
3. Фактическое напряжение сети
После расчета потребляемой мощности необходимо измерить фактическое напряжение питающей сети. Сделать это можно самостоятельно, воспользовавшись мультиметром. Более подробно об этом я писал в статье: «Как пользоваться мультиметром при измерении напряжения».
Еще вариант, это пригласить специалистов для проведения энергоаудита, но это обойдется Вам дороже. Они установят приборы на 24 часа для анализа качества электрической энергии и в конце выдадут Вам подробный отчет.
Допустим Вы зафиксировали, что напряжение в сети в вечернее время у Вас составляет 180 (В).
4. Выбор мощности стабилизатора напряжения
Номинальная полная мощность стабилизатора напряжения всегда указывается в вольт-амперах (В) и соответствует питающему напряжению 220 (В).
При снижении питающего напряжения, соответственно, снижается его выходная мощность. Также хочу сказать Вам, что не допускается длительная работа стабилизатора напряжения при пониженном напряжении, т.
к. это вызывает перегрузку и может привести к его отключению, что приведет к обесточиванию всех потребителей.
Чтобы избежать таких последствий, необходимо к полученной полной мощности наших потребителей 25 (кВА) добавить коэффициент нижнего предела напряжения стабилизатора, который равен 1,2 при 180 (В), и 1,3 — при напряжении 170 (В). В нашем случае напряжение в вечернее время составляет 180 (В), поэтому применяем коэффициент 1,2.
25 · 1,2 = 30 (кВА)
Чтобы была возможность использовать стабилизатор напряжения длительное время со всей включенной нагрузкой, необходимо к полученной выше мощности добавить коэффициент запаса по мощности, равный 1,25.
30 · 1,25 = 37,5 (кВА)
Остается только выбрать стабилизатор напряжения из предложенных моделей, зная его необходимую мощность. Например, нам подойдет стабилизатор напряжения мощностью 40 (кВА) и больше.
Как выбрать стабилизатор напряжения для трехфазной сети
Выбор стабилизатора напряжения для трехфазной сети практически аналогичен.
Производим расчет мощности для какой-то одной фазы, желательно наиболее загруженной. По этой фазе замеряем фактическое напряжение в сети в часы пиковых нагрузок. Полную мощность в вольт-амперах, умножаем на 3 (количество фаз).
Запас по мощности делаем порядка 10%.
Полученное значение и есть полная мощность стабилизатора напряжения для трехфазной сети. По этой мощности из всего ассортимента предлагаемой продукции выбираем необходимый стабилизатор напряжения.
А вообще выбор стабилизатора напряжения лучше доверить специалистам. Так будет надежнее.
Иногда меня спрашивают, можно ли вместо трехфазного стабилизатора напряжения приобрести три однофазных? Да конечно можно, так будет даже дешевле и практичнее. Например, при обрыве одной питающей фазы, остальные фазы будут в рабочем состоянии. Но если у Вас в доме имеется хоть какая нибудь трехфазная нагрузка, то в любом случае Вам нужен трехфазный стабилизатор напряжения, потому что он ведет контроль фаз по линейному напряжению сети.
И если хоть одна фаза оборвется, то стабилизатор полностью отключается.
Еще два не менее важных совета по выбору стабилизатора напряжения для трехфазной сети:
- стабилизаторы должны быть установлены в каждой фазе (оставлять без стабилизатора напряжения хоть одну фазу запрещено)
- нагрузка по каждому стабилизатору напряжения должна быть примерно равная, иначе в нуле пойдет большой ток, который может вывести стабилизатор из строя
- если разница линейных напряжений сети составляет более 25%, то стабилизаторы напряжений устанавливать запрещено
Функция BYPASS
Для начала давайте определимся что это за функция BYPASS (Байпас) и нужна ли она нам?
Практически во всех стабилизаторах мощностью от 3 (кВА) имеется функция BYPASS (Байпас). Включив автомат с этой надписью, стабилизатор на выходе выдает входное напряжение. Удобна эта функция тогда, когда напряжение в сети понижается не всегда, а например, только по вечерам, как в моем случае.
Выбор стабилизатора напряжения. Функция задержки
Еще одна из удобных функций стабилизатора напряжения, на которую стоит обратить внимание при покупке. Это функция задержки включения выходного напряжения, когда питающее напряжение вышло за пределы входного напряжения стабилизатора или совсем пропало. Существует несколько регулировок задержки — у разных производителей по-разному.
Крепление и установка стабилизатора напряжения
Стабилизатор напряжения можно крепить двумя способами:
- на полу
- на стене
Установка стабилизатора напряжения на полу или на полке применима к стабилизаторам небольшой мощности. У них малые габариты и вес. Например, мой небольшой и старенький стабилизатор напряжения «Ресанта» мощностью всего 0,5 (кВА) установлен прямо на подоконнике окна.
Более мощные стабилизаторы напряжения целесообразно размещать на стене, поэтому они выпускаются немного плоскими. Хотя по желанию их тоже можно установить на полу.
Заключение по выбору стабилизатора напряжения
В конце данной статьи хочу сделать небольшой вывод. Я показал пример расчета и выбора стабилизатора напряжения для однофазной сети. Мы получили, что стабилизатор напряжения для наших потребителей должен быть мощностью не ниже 37,5 (кВА). Можно идти покупать, но я задумался о его стоимости. Ведь стабилизатор напряжения такой мощности стоит совсем не дешево.
Как вариант можно через него не запитывать нагреватель и утюг, ведь при понижении напряжения в сети они будут лишь медленнее нагреваться. Остальным потребителям необходима только качественная электрическая энергия. Если воспользоваться таким вариантом, то можно немного сэкономить.
P.S. На этом я заканчиваю статью на тему выбора стабилизатора напряжения. Если у Вас есть вопросы, то спрашивайте в комментариях. Можете поделиться данной статьей с друзьями и коллегами, особенно владельцев дач и домов. Спасибо.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
Как выбрать стабилизатор?
Каждый человек, столкнувшийся с проблемой некачественного электроснабжения, когда напряжение сети изменяется в значительных пределах, приходит к единственно верному решению — установке стабилизатора.
В этой статье мы рассмотрим параметры, по которым осуществляется выбор стабилизатора, а так же определим алгоритм для самостоятельного выбора стабилизатора для вашей сети.
- Первое, с чего стоит начать, это определение количества фаз. Бытовая сеть может быть однофазной (220В), либо трехфазной (380В). Стабилизаторы также подразделяются на однофазные и трехфазные. Трехфазный стабилизатор представляет из себя три однофазных стабилизатора, объединенных в одном корпусе и управляемых единым блоком контроля (при пропадании или перекосе одной из фаз стабилизатор отключится). Если в трехфазной бытовой сети отсутствует трехфазная нагрузка, могут быть подключены три однофазных стабилизатора.
- Второй крайне важный параметр это мощность. Для выбора мощности стабилизатора необходимо уяснить несколько важных моментов. Первое – мощность стабилизатора, как правило, указывается в вольт-амперах (полная мощность), что не равно ваттам. Полная мощность состоит из активной и реактивной, чтобы получить привычное нам значение в Вт, необходимо полную мощность умножить на коэффицент 0,8 (косинус фи). Второй важный момент – чтобы продлить срок службы стабилизатора, он не должен работать на предельной мощности, необходимо оставлять запас 25-30%.
- Третий важный параметр – это диапазон входных напряжений. Этот параметр указывает разброс входных напряжений, при которых стабилизатор способен выдавать стабильное напряжение с заявленной погрешностью.
- Четвертый параметр, который надо учитывать – это точность стабилизации. В большинстве случаев для бытовых приборов достаточно точности 7-8%. Более надежную защиту могут дать стабилизаторы с точностью стабилизации 3-6%. Если есть необходимость защитить оборудование с высокими требованиями к входному напряжению (серверное оборудование, медицинское, точные измерительные приборы, профессиональное фото/видео оборудование), используют стабилизаторы с точностью 1-1,5%
Полная мощность состоит из активной и реактивной, чтобы получить привычное нам значение в Вт, необходимо полную мощность умножить на коэффицент 0,8 (косинус фи). Второй важный момент – чтобы продлить срок службы стабилизатора, он не должен работать на предельной мощности, необходимо оставлять запас 25-30%.Давайте рассмотрим алгоритм выбора стабилизатора на конкретном примере:
Допустим, в связи с регулярными перепадами напряжения в диапазоне 160-245В есть необходимость обеспечить качественным напряжением трехфазную сеть загородного дома.
Набор потребителей стандартный – насос, котел, освещение, посудомоечная и стиральная машины, холодильник и прочее. Потребители по фазам распределены равномерно.
Первым делом необходимо определиться – будет использован трехфазный стабилизатор, либо три однофазных. В случае отсутствия трехфазных нагрузок, рационально использовать три однофазных прибора – это позволит при выходе из строя одного из них продолжить эксплуатировать оставшиеся.
Второй момент с которым необходимо определиться – это мощность. Рассмотрим на примере наиболее часто встречающегося варианта – это загородные дома с трехфазной сетью и выделенной мощностью 5,5 кВт на фазу (вводной автомат 25А), оптимальным выбором будут три стабилизатора мощностью 7500 ВА.
Касаемо выбора по диапазону входных напряжений, большинство стабилизаторов перекрывают 160-245В (например у стабилизаторов Энерготех этот диапазон составляет 121-259 В рабочего напряжения и 60-267 В предельного). В случае более серьёзных отклонений может быть установлен прибор со смещённым диапазоном.
Если приборы с повышенными требованиями к входному напряжению не используются, выбор можно остановить на приборах точностью 7% или 5% этого будет достаточно в большинстве случаев.
Посмотреть фотографии наших монтажей стабилизаторов напряжения можно здесь
Рекомендуем посмотреть наиболее популярные модели стабилизаторов напряжения
Если у Вас остаются сомнения в правильности выбора модели стабилизатора, обращайтесь в компанию RealSolar. Наши специалисты имеют огромный опыт в установке и эксплуатации стабилизаторов напряжения.
Проконсультируйтесь у специалистов
как и какой выбрать стабилизатор для частного дома?
Итак, Вы решили купить стабилизатор напряжения для дачи или дома, но пока не знаете, какой выбрать? Эта статья Вам поможет.
На самом деле, всё очень просто. Вам необходимо определиться с:
- количеством фаз,
- пределом входного напряжения,
- типом стабилизатора,
- его мощностью
- и с дополнительными особенностями (наличие дисплея, необходимых защит и способом монтажа).
Вначале, посмотрите короткий видео-обзор стабилизаторов Ресанта. Быть может, все вопросы сразу отпадут.
Количество фаз
Тут всё просто. Если у Вас к дому или даче подведено однофазное напряжение (220В), то выбираете однофазный стабилизатор, а если подведено 3-х фазное напряжение (380В), и потребители используют именно 3-х фазное, то покупаете трехфазный стабилизатор.
Конечно, в основном всем нужны модели на 220 Вольт.
Пределы входного напряжения
Необходимо знать какое возможно отклонение напряжения в Вашей электросети. Это можно определить опытным путем – неоднократными замерами напряжения, особенно в часы пиковых и минимальных нагрузок. Но возможные скачки напряжения таким способом, конечно, сложно учесть.
Для сетей, в которых по большей части пониженное напряжение используют так называемые стабилизаторы пониженного напряжения (к примеру, серия СПН у стабилизаторов Ресанта).
Тип стабилизатора напряжения
Не будем вдаваться в технические тонкости и описание принципов работы каждого. Укажем только, что самые популярные, это релейные (электронные) и электромеханические.
Релейные
Преимущества: быстродействие, широкий диапазон рабочего напряжения, высокая перегрузочная способность, высокий КПД, правильная синусоида на выходе, практически не шумят, имеют высокую надежность и практически не требуют обслуживания, и отличаются низкой ценой.
Недостатки: ступенчатость регулировки напряжения (точность стабилизации в среднем 8%).
Релейные стабилизаторы следует выбирать, если у Вас дома частые скачки напряжения. Они подходят для защиты любых бытовых аппаратов, а особенно важна защита от частых скачков напряжения для электроники (телевизор, компьютер и т.п.)
Электромеханические
Достоинства: высокая точность регулировки (±2%), широкий диапазон рабочего напряжения, высокая перегрузочная способность.
Недостатки: низкое быстродействие, необходимость частого обслуживания (из-за наличия щетки и движущихся частей), а также ограничение по рабочей температуре (выше -5 °C) и влажности. Так же электромеханические стабилизаторы не подходят для установки рядом с газовым оборудованием.
Электромеханические стабилизаторы следует выбирать, если у Вас дома обычно либо постоянно низкое, либо постоянно высокое напряжение в сети.
Мощность стабилизатора
Рассчитываем суммарную мощность, потребляемую всеми электроприборами в доме, которые могут работать одновременно.
Мощность отдельных аппаратов можно узнать из их инструкции или шильдика на корпусе. Либо, примерную мощность в ВА можно посмотреть в таблице ниже:
При расчете мощности приборов с реактивной нагрузкой (техника с электродвигателями — насосы, холодильники, пылесосы, минимойки и т.п.) следует учесть, что при включении они потребляют в 3-4 раза больше мощности (к примеру, при включении мойки Karcher K 5 Compact мощность может подскакивать до 6 кВт).
В итоге, либо нужно следить за тем, чтобы такие потребители не запускались одновременно, либо следует заложить максимально возможную мощность при подборе стабилизатора.
Подсчитав общую максимальную мощность, прибавьте к ней еще 20% в качестве резерва для обеспечения нормальной работы стабилизатора.
На последнем этапе необходимо учесть, что у всех стабилизаторов происходит падение выходной мощности при серьёзных отклонениях входного напряжения. Таблица примерных коэффициентов падения мощности в зависимости от входного напряжения:
| Напряжение на входе | 130 | 150 | 170 | 190 | 200 | 220 | 230 | 250 | 270 |
|---|---|---|---|---|---|---|---|---|---|
| Коэффициент | 1.77 | 1.55 | 1. 35 | 1.20 | 1.15 | 1.05 | 1.10 | 1.35 | 1.55 |
Учтите это, если напряжение в Вашей сети сильно отклоняется от нормы.
Часто бывает разумнее и дешевле установить не один общий стабилизатор напряжения на весь дом или дачу, а по одному стабилизатору на каждый участок сети. К примеру, один на освещение (если использовать светодиодные лампы, то обычно хватает стабилизатора всего на 500 Вт), один на подключение садовой техники на улице, и ещё один для бытовой техники дома.
Дополнительные особенности
Тип установки
Стабилизаторы бывают напольные и настенные. Для частного дома часто удобнее настенный вариант.
Контроль
Стабилизаторы часто оборудуются цифровыми многофункциональными дисплеями, либо механическими вольтметрами. Иногда полезно взглянуть, правильно ли работает Ваш стабилизатор.
Защитные системы
Следует учесть наличие защиты от перегрева и короткого замыкания, контрольные реле выключения при резком скачке входного напряжения, таймер задержки включения после отключения и т.
п.
Байпас
Байпас — это очень удобная функция, позволяющая без фактического отсоединения стабилизатора обойти его, подав на выход напряжение напрямую со входа. Это полезно тогда, когда в стабилизации нет необходимости, либо стабилизатор не исправен.
Если у Вас ещё остались вопросы — смело звоните нам по телефону, указанному в верхней части сайта!
Какой выбрать стабилизатор напряжения для дома, телевизора, газового котла.
Внимание! Правильный выбор необходимой модели бытового или промышленного стабилизатора напряжения – сложная техническая задача. Данная рекомендация предназначена лишь для предварительной оценки.
Перед покупкой — обязательно проконсультируйтесь с нашими техническими специалистами!

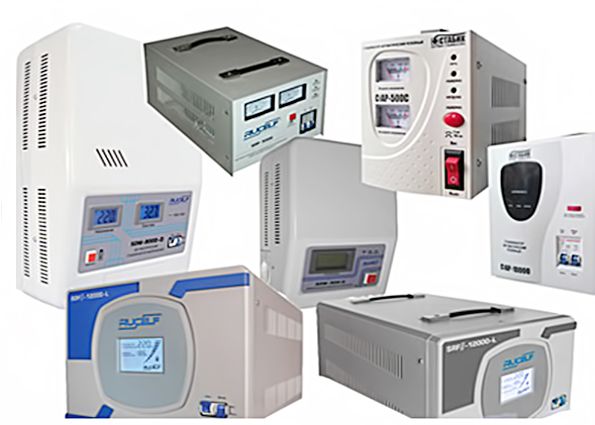

Несколько рекомендаций по выбору стабилизатора напряжения Лидер
- Количество фаз стабилизатора напряжения — однофазный (220В) или трёхфазный (380В)
При наличии хотя бы одного потребителя, рассчитанного на 380 вольт (двигатели, насосы и пр. ) — нужно выбирать трёхфазный стабилизатор (общий для сети либо только для конкретного трёхфазного прибора). В некоторых случаях (для большого количества однофазной техники, суммарной мощностью свыше 7 кВт) целесообразен вариант перехода на сеть 380В и подбора трёх стабилизаторов разной мощности, подключаемых по схеме «звезда», чтобы нагрузка на каждой из фаз не превышала допустимого значения мощности для стабилизатора напряжения на данной фазе. - Выбор мощности стабилизатора напряжения. Мощность стабилизаторов Lider рассчитывается в ВА (вольт-амперах). Для определения требуемой мощности стабилизатора необходимо рассчитать суммарную мощность, потребляемую всеми электроприёмниками (в вольт-амперах), которые Вы планируете подключить к сетевому стабилизатору напряжения и которые будут одновременно работать на данном участке сети. Мощность каждого конкретного электроприбора в ВА можно узнать из его эксплуатационной документации, или найти на табличке (шильдике) прибора. Однако, следует иметь ввиду, что чаще мощность электроприборов указывается в ваттах (W или Вт) — для грубого расчета их мощность в Вт можно разделить на 0,7 (т. н. реактивная нагрузка), а для осветительных и нагревательных приборов — на 1 (активная нагрузка). Например: компьютер + телевизор + обогреватель + чайник = (400 Вт / 0,7) + (300 Вт / 0,7) + (1500 Вт / 1) + (2000 Вт / 1) = 571,5 + 428,5 + 1500 + 2000 = 4500 ВА = стабилизатор на 5000 ВА. Сравнительная таблица мощностей некоторых приборов в ваттах(!) представлена в таблице ниже. Для обеспечения пусковых токов двигателей (например, электродвигатель погружного насоса, холодильника и т.п.) потребуется стабилизатор мощностью минимум в 3 раза большей, чем паспортная мощность электродвигателя, чтобы избежать перегрузки стабилизатора.
- Точность стабилизации (диапазон выходного напряжения стабилизатора) Обычно этот параметр приводится в инструкции по эксплуатации или паспорте на электроприбор. Для большинства бытовой и оргтехники стабильность напряжения питания оптимальна в пределах 5% (серия W). Однако, например, для питания лабораторного или исследовательского оборудования (медицина, метрология и т. д.), домашнего кинотеатра или бытовых охранных систем требуется стабильность напряжения не хуже 1% (стабилизаторы серии Lider SQ и выше). Подобная же ситуация наблюдается и с системами освещения: физиология человеческого глаза такова, что он воспринимает изменение освещённости при изменении напряжения питания ламп в пределах 1%!. Если требования к питающему напряжению у электроприборов различные, то нужно брать за основу самый узкий диапазон питающего напряжения, или разделить электроприборы на группы по необходимому диапазону питающего напряжения и подключить эти группы к разным стабилизаторам напряжения с соответствующей точностью стабилизации напряжения. Следует понимать, что при наличии большого количества различных по своим характеристикам электроприборов достаточно сложно определить, какой диапазон выходного напряжения стабилизатора будет наиболее оптимальным. В данном случае подход к выбору стабилизатора напряжения более сложен.
- Диапазон входного напряжения стабилизатора Объективно оценить величину напряжения в сети можно только с помощью калиброванных приборов. Для анализа напряжения питающей сети Вам необходимо подключить вольтметр к любой розетке и в течение 2-3 недель записывать значения напряжения в различное время суток, или воспользоваться специальными приборами, которые записывают все основные параметры напряжения автоматически. Диапазон входного напряжения выбираемого стабилизатора должен быть шире диапазона отклонения напряжения в питающей сети.
) — нужно выбирать трёхфазный стабилизатор (общий для сети либо только для конкретного трёхфазного прибора). В некоторых случаях (для большого количества однофазной техники, суммарной мощностью свыше 7 кВт) целесообразен вариант перехода на сеть 380В и подбора трёх стабилизаторов разной мощности, подключаемых по схеме «звезда», чтобы нагрузка на каждой из фаз не превышала допустимого значения мощности для стабилизатора напряжения на данной фазе.
н. реактивная нагрузка), а для осветительных и нагревательных приборов — на 1 (активная нагрузка). Например: компьютер + телевизор + обогреватель + чайник = (400 Вт / 0,7) + (300 Вт / 0,7) + (1500 Вт / 1) + (2000 Вт / 1) = 571,5 + 428,5 + 1500 + 2000 = 4500 ВА = стабилизатор на 5000 ВА. Сравнительная таблица мощностей некоторых приборов в ваттах(!) представлена в таблице ниже. Для обеспечения пусковых токов двигателей (например, электродвигатель погружного насоса, холодильника и т.п.) потребуется стабилизатор мощностью минимум в 3 раза большей, чем паспортная мощность электродвигателя, чтобы избежать перегрузки стабилизатора.
д.), домашнего кинотеатра или бытовых охранных систем требуется стабильность напряжения не хуже 1% (стабилизаторы серии Lider SQ и выше). Подобная же ситуация наблюдается и с системами освещения: физиология человеческого глаза такова, что он воспринимает изменение освещённости при изменении напряжения питания ламп в пределах 1%!. Если требования к питающему напряжению у электроприборов различные, то нужно брать за основу самый узкий диапазон питающего напряжения, или разделить электроприборы на группы по необходимому диапазону питающего напряжения и подключить эти группы к разным стабилизаторам напряжения с соответствующей точностью стабилизации напряжения. Следует понимать, что при наличии большого количества различных по своим характеристикам электроприборов достаточно сложно определить, какой диапазон выходного напряжения стабилизатора будет наиболее оптимальным. В данном случае подход к выбору стабилизатора напряжения более сложен.
Для анализа напряжения питающей сети Вам необходимо подключить вольтметр к любой розетке и в течение 2-3 недель записывать значения напряжения в различное время суток, или воспользоваться специальными приборами, которые записывают все основные параметры напряжения автоматически. Диапазон входного напряжения выбираемого стабилизатора должен быть шире диапазона отклонения напряжения в питающей сети.Существует два диапазона входного напряжения — рабочий и предельный. Заявленная точность стабилизации реализуется в пределах рабочего диапазона, а при напряжении выше или ниже предельного, стабилизатор защищает электроприборы, отключая их, сам оставаясь подключенным к сети для контроля (с возможностью подключения электроприборов при возвращении питающей сети в указанный диапазон напряжений).
Внимание! Другие параметры стабилизатора напряжения, такие как: перегрузочная способность,наличие защиты от перегрузки и короткого замыкания, возможность удалённого контроля и управления и прочие — мы рассматривать не будем.
Здесь мы привели лишь ряд полезных советов, которыми стоит руководствоваться при выборе стабилизатора Lider.
ТАБЛИЦА:
Потребляемая мощность (ватт) бытовых электроприборов:
Наименование мощность, Вт (ВА)
Ионизатор воздуха с вентилятором 5-25
Электролампа настольная ** 40-75
Сканер А4 10-50
Принтер струйный или матричный А4 100-200
Телевизор * 100-300
ЖК-монитор 150-200
Холодильник * 150-600
ЭЛТ монитор * 200-300
Системный блок компьютера 200-500
Дрель * 300-800
Принтер лазерный А4 500-1000
Водяной насос * 500-1000
Тостер ** 600-1500
Кофеварка 500-1500
Утюг ** 500-2000
Фен для волос 500-2000
Пылесос * 500-2000
Гриль * 1000-2000
Духовка ** 1000-2000
Электрочайник ** 1000-2000
СВЧ – печь * 1500-2000
Обогреватель ** 1000-2500
Электромоторы * 500-3000
Кондиционер * 1000-3000
Электроплита ** 1000-5000
- Оборудование имеет высокие пусковые (в момент включения) токи. При расчёте суммарной мощности – паспортную потребляемую мощность необходимо умножить на три.
- Активная мощность нагревательных и осветительных приборов может считаться в ВА.
При расчёте суммарной мощности – паспортную потребляемую мощность необходимо умножить на три.Стабилизаторы напряжения: как выбрать, на что обратить внимание
Стабилизаторы напряжения поддерживают стабильное напряжение в 220 В на выходе и помогают спасти от поломок бытовую технику, котлы, освещение и пр. от скачков напряжения.
Где пригодится использование стабилизаторов напряжения:
- дома для защиты компьютера и компьютерной периферии, холодильника, стиральной машины и другой бытовой техники
- На этапе стадии ремонта или переезду в новую квартиру/дом для обеспечения устойчивого и постоянного напряжения
- на даче и в загородном доме
- для исправной работы установленного котла
- для противопожарной безопасности и систем сигнализации:
в период прыжков напряжения могут взрываться и гореть даже зарядные устройства для ваших мобильных телефонов.
А если прыжок напряжения выведет из строя еще и сигнализацию, то безопасность вашего дома будет под серьезной угрозой.
По правилам использования электроприборов ток должен идти с частотой 50 Гц и напряжением 220 В ±10%. Но не секрет, что напряжение в электросети в старых городских домах, в дачных массивах/кооперативах, в деревнях и селах скачет от 140 до 260 вольт. О стабильном показателе в 220 вольт можно даже не мечтать.
От этого портится всё:
— от бытовой техники до энергосберегающих ламп, жизнь которых сокращается в несколько раз от таких прыжков напряжения.
— такое случается и в хорошей городской среде: периоды аварийных ситуаций, в момент перегрузки энергосети в морозы, когда люди включают обогреватели, или при «веерных отключениях» скачки могут быть небезопасны для любого электрооборудования.
Выход только один — купить стабилизатор напряжения.
Что делают стабилизаторы (простым языком)
★ Если у вас упало напряжение, стабилизатор за доли секунды вернет его к 220 В
★ Если наоборот стало выше порогового значения в 240-260 В, то снизит напряжение, чтобы ваша техника не сгорела
★ Стабилизаторы работают в рамках допустимых пределов: большинство в пределах колебаний напряжения140-260 В (некоторые мощные стабилизаторы выводят напряжение с 90 В до 220)
★ Если напряжение слишком низкое или слишком высокое, то стабилизатор обязательно отключится
ВАЖНО ПОНИМАТЬ:
точность работы, т.
е. сделать напряжение в 220 В работает в допустимом диапазоне ±3-8 % (в зависимости от модели стабилизатора). Это, кстати, соответствует ГОСТУ, где разрешенная величина ±10%.
Поэтому тестируя купленный стабилизатор вольтметром — не удивляйтесь, что он показывает, 220 В, хотя по вольтметру на выходе — 202 или 237 В. Всё в порядке — это в пределах допустимой точности стабилизации напряжения.

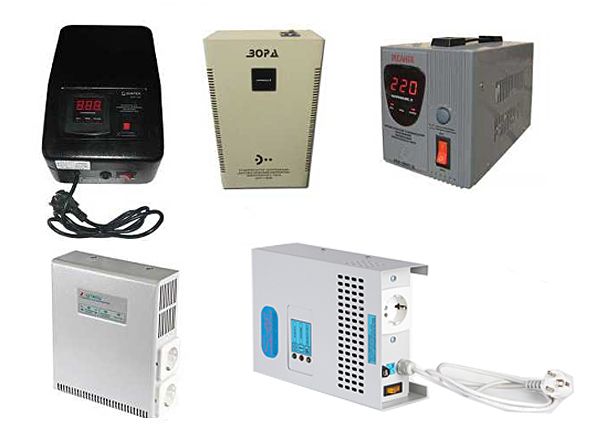

Виды стабилизаторов напряжения:
- однофазные и трехфазные
- однофазные — это стандартные, которые используются в большинстве квартир, на дачах и пр.
- трехфазные — могут использоваться в тех домах, где подведено 3-х фазное напряжение. Чаще это дома, в которых по-умолчанию стоят электроплиты). И в принципе употребляется для более требовательных по мощности приборов.
По своей сути чаще всего трехфазные — это просто три однофазных стабилизатора в одном корпусе.
Такие стабилизаторы используются уже специалистами-электриками.
Можете использовать их и вы, если знакомы с такими понятиями, как «перекос фазы», «обрыв нуля», «защита от пропадания фазы», «схема «Звезда»»
- тип установки: настенные и напольные
- рассчитанные под определенную мощность
- от 500 до 5000 Вт — для нескольких электроприборов
- выше 5 кВт — для мощных электроприборов или большого их количества (на целое жилое помещение)
- скорость срабатывания и точность срабатывания
как только произошел скачок напряжения его нужно успеть отработать стабилизатору. Это значит переключиться на нужное число обмоток трансформатора. Это и есть скорость срабатывания. И от вида стабилизатора (электронный, электронно-механический и пр.) и зависит эта скорость — средний показатель — это 5-7 мс, что обычно вполне достаточно для большинства приборов.
А вот точность срабатывания бывает от 3 до 8%, что вполне укладывается в ГОСТ 13109-97, по которому этот допуск может быть ±10%.
Как выбрать мощность стабилизатора напряжения?
самый простой способ:
- взять мощности всех электроприборов, которые запланированы для подключения к стабилизатору
- прибавить 20% (так положено по паспорту + на случай подключения какого-то непредвиденного дополнительного прибора)
Но на деле не всё так гладко:
- есть понятие «пиковой мощности при пуске».
И оно сильно превышает заявленную мощность электроприборов. Например, холодильник на 600 Вт часто имеет пиковую нагрузку ок 2000 Вт. Т.е. номинальная мощность при пуске выше в 2-3 раза заявленной.Аналогичная ситуация и с кондиционером, и со стиральной машиной. Поэтому для гарантированной работоспособности рекомендуется умножать на 2 запланированную мощность и прибавлять 20% «на всякий случай» на незапланированные приборы.
- Второй момент, который также следует учитывать — это то, что производители стабилизаторов часто завышают свои показатели мощности. Поэтому можно смело вычитать 20% из их показателей, чтобы получить реальную цифру.
Например, вы подключаете через стабилизатор:
- стиральную машину — 1700 Вт
- телевизор — 100 Вт
- компьютер — 500 Вт
- 3 источника света по 60 Вт
- микроволновка — 800 Вт
ИТОГО: 1700 + 100 + 500 + 3*60 + 800 = 3280 Вт
Пример такой одновременной работы приборов вполне возможен вечером, когда вы забросили вещи в стирку, кто-то из семьи смотрит телевизор, кто-то сидит за компьютером, а кто-то решил разогреть ужин в микроволновке.
- Теперь по первому правилу прибавим 20% и получим минимально необходимую мощность стабилизатора в 4 кВт.
- Но, если учтем возможную пиковую нагрузку при включении (стиральной машины и микроволновки, а они 3500 и 1600 соответственно) + 20% сверху, то выходит, что нужен стабилизатор не менее, чем 7 кВт. И, ориентируясь на совет о том, что нужно искать стабилизатор полагаясь на то, что производитель завышает показатели, нужен стабилизатор с мощностью от 9 кВт.
На деле, разумеется, не часто бывает, чтобы одновременно включались все эти приборы в сеть. Поэтому для таких домашних нужд вполне может хватить и стабилизатора на 5 кВт, но в данном случае лучше брать «с запасом».
Выводы:
1. Для точечной защиты электроники
(компьютера/телевизора/принтера) — часто вполне достаточно стабилизатора с мощностью от 500 Вт до 1,5 кВт
2. Для стиральной машинки/холодильника
подойдет стабилизатор от 2 кВт до 5 кВт
3. На небольшое жилое помещение
обычно хватает стабилизатора мощностью от 5 до 10 кВт
4. В случае, если диапазон входных напряжений («напряжение скачет») от 90 до 260 В, то рекомендуется обратить внимание на стабилизаторы для этого случая.

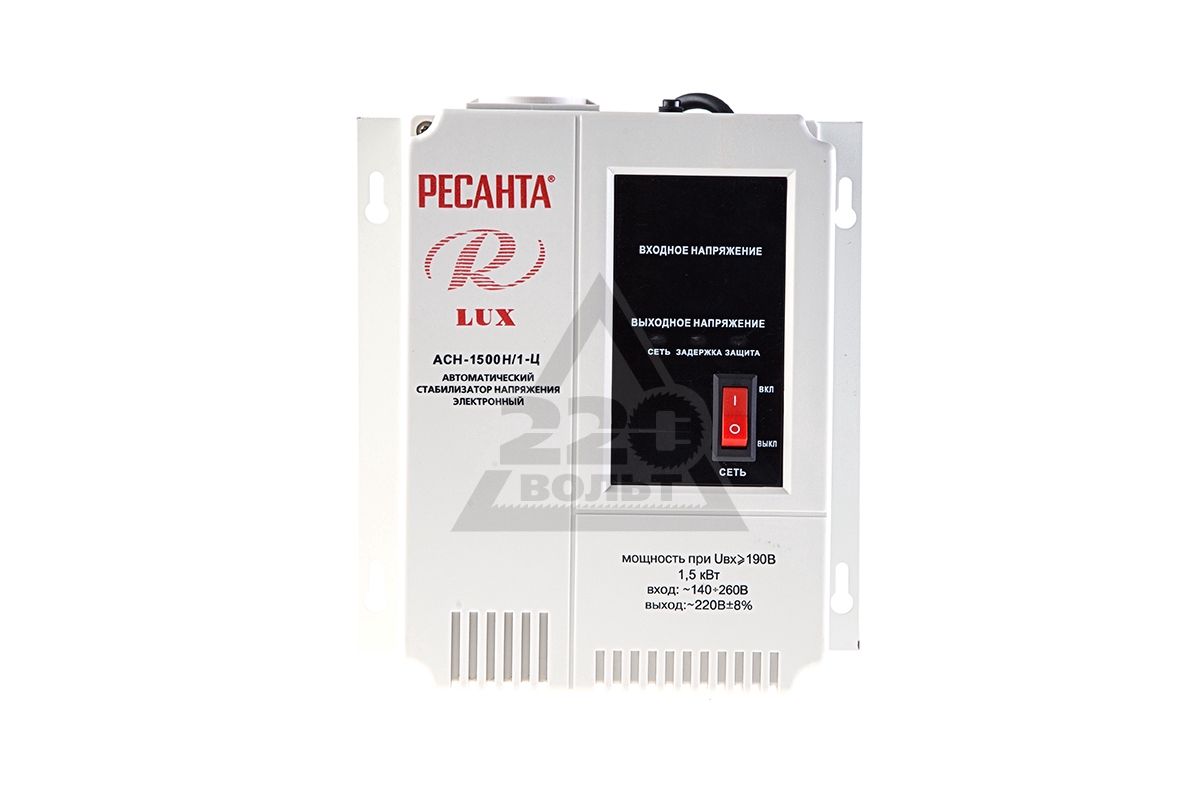

Как выбрать стабилизатор напряжения для квартиры — Стабилизатор напряжения 220В для дома
Как выбрать стабилизатор напряжения для квартиры.
Наши интернет-магазин качественного сетевого электрооборудования предлагает выбрать и купить специальные однофазные устройства для дальнейшего круглосуточного применения в жилых помещениях. Целью этих стабилизирующих устройств российского производителя «ЭТК Энергия» является обеспечение полной защиты всей бытовой аппаратуры от внезапных сбоев в потребительской сети 220В. Новые и проверенные временем электротехнические приборы нашего каталога предусмотрены для непрерывной работы в удобном автоматическом режиме, что не требует от вас постоянного контроля за выполняемыми задачами отечественных моделей Энергия и Voltron. Чтобы всегда быть в курсе всех возможных изменений в вашей однофазной электросети 220 Вольт, рекомендуемые к продаже марки снабжены цифровым дисплеем. Благодаря использованию лучших на сегодня технологий производства наше оборудование успешно работает в энергосберегающем режиме и располагает высокой скоростью реакции на появление неожиданных аварийных ситуаций. Заказать и выбрать стабилизатор напряжения для квартиры можно у нас на официальном сайте. Доставка в городе Москва, Санкт-Петербурге и области.
Как выбрать стабилизатор напряжения для квартиры — этапы выбора.
Как выбрать стабилизатор напряжения для квартиры — этим вопросом задаются многие наши покупатели в Москве и Санкт-Петербурге (СПБ), поэтому для удобства мы решили раскрыть несколько важных последовательных этапов, которым следует придерживаться при подборе электростабилизатора для городской квартиры.
- На всякий случай, нужно перестраховаться и уточнить, какая сеть (однофазная или трёхфазная) подведена к вашему дому, если вы этого не знаете. По сути, тут серьезных проблем не должно возникнуть, так как к большинству городских многоквартирных домов (в 98% случаев), опираясь на статистику и наш опыт работы, используется 1-фазная сеть, а это значит, что нужно подбирать именно однофазный стабилизатор напряжения для квартиры.
- Второе, на что необходимо обратить внимание это скачки и просадки напряжения. Среди наших российских сертифицированных электроприборов есть марки, которые успешно выравнивают напряжение от 65В, 100В, 120В и 140В. Соответственно чем шире диапазон работы, тем дороже модель. Если, к примеру, вы пользуетесь обычной бытовой техникой, и у вас иногда возникают несильные перепады, тогда простого стабилизирующего аппарата релейного типа регулировки, к примеру, Энергия АСН или Voltron РСН будет вполне достаточно, и нет никакого смысла переплачивать.
- При выборе стабилизатора для квартиры также необходимо рассчитать общую потребляемую мощность бытовой электротехники, которая возможно будет работать одновременно и к этой мощности прибавить небольшой запас на 20%, а лучше 30%. Запас требуется делать, основываясь на том, что в любом доме или квартире имеются различные потребители с высокими пусковыми токами. Также возможно вы приобретёте в дальнейшем новую технику, которой часто и активно будете пользоваться. Рассмотрим пример: вы выяснили, что одновременно может быть включён телевизор (200Вт), компьютер (500Вт), домашняя акустическая система (300Вт), холодильник (1500Вт), стиральная машинка (2000Вт), кондиционер (3000Вт). Путём сложения вычисляем, что общая предельная мощность всех функционирующих приборов равна 7500. Следовательно, учитывая запас, лучшим выбором будет покупка стабилизатора напряжения на 10 кВт (10000 ВА). Данная мощность является самой популярной.
Как выбрать стабилизатор напряжения для квартиры — лучшие стабилизаторы.
Многие покупатели желают приобрести подобное автоматическое оборудование для защиты и поддержания оптимального режима работоспособности электротехники в бытовых условиях применения с дополнительными возможностями и удобствами. Вы часто спрашиваете, какой стабилизатор напряжения лучше? — отвечаем: к лучшим сетевым электроприборам для квартиры относятся модели премиум класса — малошумные гибридные стабилизаторы напряжения и бесшумные тиристорные стабилизаторы напряжения. Почему? Они располагают широким диапазоном, плавной регулировкой, высокой точностью и скоростью реагирования, имеют настенный и напольный способ установки, стойкие к кратковременным перегрузкам, поддерживают чистую синусоидальную форму сигнала, во время их эксплуатации отсутствует неприятное мерцание лампочек. Купить и выбрать стабилизатор напряжения 220В для квартиры вы можете у нас по доступной цене. Доставка в Москве, СПБ, а также Ленинградской и Московской области. При заказе сетевого электрооборудования на нашем сайте или по контактному телефону вы получаете официальную гарантию на модели Энергия АСН, Гибрид, Вольтрон РСН — 1 год, а на новые полностью электронные (тирсторные) аппараты Classic и Ultra расширенную гарантию сроком на 3 года. Если у вас возникнут дополнительные вопросы по выбору квартирного стабилизатора, тогда звоните нам, мы с радостью вам поможем.
Как выбрать стабилизатор напряжения для квартиры — Москва, СПБ.
Как правильно выбрать регулятор (ы) напряжения для вашей конструкции
В этой статье показано, как выбрать лучший тип стабилизатора напряжения для вашего конкретного электронного продукта.
Вероятно, более 90% продукции требуют регулятора напряжения того или иного типа, что делает их одними из наиболее часто используемых электрических компонентов.
Если у вас нет возможности работать напрямую от напряжения батареи или внешнего адаптера постоянного / переменного тока, требуется стабилизатор напряжения.Скорее всего, потребуется несколько регуляторов напряжения.
Эта статья — ваше руководство по выбору регуляторов напряжения, подходящих для вашей конструкции. Мы расскажем обо всем, от определения того, какой тип регулятора напряжения вам нужен, до выбора того, который соответствует вашим конкретным требованиям.
Выбор необходимого регулятора
Первым шагом в выборе правильного регулятора напряжения является определение входного напряжения, выходного напряжения и максимального тока нагрузки.
Несмотря на то, что существует множество других спецификаций, эти три помогут вам начать работу и помогут сузить круг необходимого вам регулятора.
Регуляторы напряженияможно разделить на две широкие классификации:
- Понижающий : Выходное напряжение ниже входного
- Повышающий : Выходное напряжение больше входного
Знание входного и выходного напряжения поможет вам легко решить, к какой группе относится ваш регулятор.
Регуляторы напряжения, которым требуется выходное напряжение меньше входного, являются наиболее распространенным типом регуляторов напряжения. Например, вы вводите 5 В и выдает 3,3 В, или вы вводите 12 В и выдает 5 В.
Вам необходимо рассмотреть два типа регуляторов:
- Линейные регуляторы : простые, дешевые и бесшумные, но могут иметь низкую энергоэффективность. Линейные регуляторы способны только понижать напряжение.
- Импульсные регуляторы : Высокая энергоэффективность, но более сложная и дорогая, и с большим шумом на выходе.Импульсные регуляторы могут использоваться как для понижения, так и для повышения напряжения.
Если вам требуется выходное напряжение ниже входного, начните с линейного регулятора, а не импульсного регулятора.
Рисунок 1. Линейный регулятор использует транзистор и контур управления с обратной связью для регулирования выходного напряжения. Линейный регулятор может производить только выходное напряжение ниже входного.
Линейные регуляторынамного дешевле и проще в использовании, чем импульсные регуляторы, поэтому они, как правило, должны быть вашим первым выбором.
Единственный случай, когда вы не хотите использовать линейный стабилизатор, — это если рассеиваемая мощность слишком велика или вам нужно повысить напряжение.
Определение рассеиваемой мощности
Хотя линейные регуляторы дешевы и просты в использовании, основным недостатком является то, что они могут тратить много энергии. Это может вызвать чрезмерный разряд батареи, перегрев или повреждение продукта.
Если у вас есть аккумулятор, мощность которого расходуется на тепло, аккумулятор разряжается быстрее.Если это не аккумулятор, но он по-прежнему выделяет значительное количество тепла, это может вызвать другие проблемы с вашей конструкцией.
Фактически, при определенных условиях линейный регулятор может выделять столько тепла, что фактически разрушает себя. Очевидно, вы этого не хотите.
При использовании линейного регулятора начните с определения того, сколько мощности будет рассеиваться регулятором.
Для линейных регуляторов используйте уравнение:
Мощность = (Входное напряжение — Выходное напряжение) x Ток (Уравнение 1)
Можно предположить, что выходной ток (также называемый током нагрузки) примерно такой же, как входной ток для линейных регуляторов.
На самом деле, входной ток равен выходному току плюс ток покоя, который потребляет линейный регулятор для выполнения функции регулирования.
Однако для большинства регуляторов ток покоя чрезвычайно мал по сравнению с током нагрузки, поэтому достаточно предположить, что выходной ток равен входному току.
Как видно из уравнения 1, если у вас большой перепад напряжения (Vin — Vout) на регуляторе и / или большой ток нагрузки, то ваш регулятор будет рассеивать большое количество энергии.
Например, если на входе 12 В, а на выходе 3,3 В, разность напряжений будет рассчитана как 12 В — 3,3 В = 8,7 В.
Если ток нагрузки составляет 1 ампер, это означает, что регулятор должен рассеивать 8,7 Вт мощности. Это огромная потеря мощности, с которой не справится любой линейный регулятор.
Если, с другой стороны, у вас есть высокий перепад напряжения, но вы используете ток нагрузки всего в несколько миллиампер, тогда мощность будет небольшой.
Например, в приведенном выше случае, если вы сейчас используете ток нагрузки только 100 мА, рассеиваемая мощность упадет до 0,87 Вт, что гораздо более приемлемо для большинства линейных регуляторов.
При выборе линейного регулятора недостаточно просто убедиться, что входное напряжение, выходное напряжение и ток нагрузки соответствуют спецификациям регулятора.
Например, у вас есть линейный регулятор, рассчитанный на 15 В и ток 1 А. Вы думаете: «Хорошо, если это так, я могу подать на вход 12 В, взять 3.3 В на выходе и запустить его при 1 А, не так ли? »
Неправильно! Вы должны убедиться, что линейный регулятор может выдерживать даже такое количество мощности. Способ сделать это — определить, насколько сильно нагреется регулятор, в зависимости от мощности, которую он должен рассеять.
Для этого сначала рассчитайте, сколько мощности будет рассеивать линейный регулятор, используя уравнение 1 выше.
Во-вторых, посмотрите в таблице данных регулятора в разделе «тепловые характеристики» параметр под названием «Theta-JA», выраженный в единицах ° C / Вт (° C на ватт).
Theta-JA указывает на количество градусов, на которое микросхема будет нагреваться выше температуры окружающего воздуха, на каждый ватт мощности, которую он должен рассеять.
Просто умножьте расчетную рассеиваемую мощность на Theta-JA, и вы узнаете, насколько сильно линейный регулятор будет нагреваться при такой мощности:
Мощность x Theta-JA = Температура выше окружающей (Уравнение 2)
Допустим, ваш регулятор соответствует спецификации Theta-JA 50 ° C на ватт.Это означает, что если ваш продукт рассеивает:
- 1 ватт, он нагреется до 50 ° C.
- 2 Вт нагреется до 100 ° С.
- ½ ватта нагреется до 25 ° C.
Важно отметить, что рассчитанная выше температура представляет собой разницу температур выше температуры окружающего воздуха.
Допустим, вы подсчитали, что при ваших условиях питания регулятор будет рассеивать 2 Вт мощности. Вы умножаете это на Theta-JA, и вы определяете, что он нагреется до 100 ° C.
Здесь важно не забыть добавить температуру окружающего воздуха. Комнатная температура обычно составляет 25 ° C. Следовательно, вы должны добавить 25 ° C к 100 ° C. Теперь у вас температура 125 ° C.
125 ° C — это максимальная температура, на которую рассчитано большинство электронных компонентов, поэтому вы никогда не захотите намеренно превышать 125 ° C.
Обычно вы не повредите свой продукт, пока не достигнете температуры примерно от 170 ° C до 200 ° C. К счастью, у большинства регуляторов также есть тепловое отключение, которое срабатывает при температуре около 150 ° C, поэтому они отключатся до того, как вызовут какие-либо повреждения.
Однако некоторые регуляторы не имеют теплового отключения, поэтому вы можете повредить их, если они рассеивают слишком много энергии.
В любом случае, вы не хотите, чтобы ваш продукт постоянно перегревался и ему приходилось отключаться, чтобы остыть.
Также следует учитывать, что температура воздуха не всегда может быть 25 ° C.
Допустим, ваш регулятор все еще нагревается до 100 ° C под нагрузкой, но теперь температура окружающей среды составляет 50 ° C (например, в закрытой машине в жаркий летний день).
Теперь у вас 50 ° C плюс 100 ° C и температура до 150 ° C при загрузке. Вы превысили указанную максимальную температуру и находитесь на грани срабатывания теплового отключения.
Очевидно, этого следует избегать. Эксплуатация регулятора таким образом, чтобы он регулярно превышал заданную температуру 125 ° C, может не вызвать немедленного повреждения, но может сократить срок службы компонента.
Регуляторы с малым падением напряжения (LDO)
В некоторых случаях линейные регуляторы могут быть чрезвычайно эффективными, потребляя очень мало энергии.Это происходит, когда они работают с очень низким перепадом входного напряжения к выходному напряжению.
Например, если Vin — Vout составляет всего 300 мВ, то даже при токе нагрузки 3 А рассеиваемая мощность составляет всего 0,9 Вт, что является достаточно низкой мощностью, чтобы выдерживать нагрузку большинством регуляторов.
Минимальный дифференциал Vin-Vout, с которым может работать линейный регулятор, называется падением напряжения. Если разница между Vin и Vout падает ниже напряжения отключения, то регулятор находится в режиме отключения.
Регулятор в режиме отпускания просто выглядит как небольшой резистор от входа к выходу. Это означает, что выход, по сути, просто соответствует входному питанию, и на самом деле регулирование не выполняется.
В большинстве случаев вы не хотите использовать линейный регулятор в режиме отключения. Это ни в коем случае не повредит чему-либо, но вы потеряете многие преимущества регулятора.
Например, если у вас много шума на входе, он обычно будет отфильтрован линейным регулятором.Однако эта фильтрация не будет происходить в режиме отключения, поэтому весь шум входного источника питания передается прямо на выходное напряжение.
Причина, по которой стабилизаторы с малым падением напряжения так полезны, заключается в том, что они позволяют управлять регулятором с очень малой рассеиваемой мощностью. Это связано с тем, что линейный регулятор наиболее эффективен, когда разница между Vin и Vout небольшая.
Многие старые линейные регуляторы имели очень высокое падение напряжения. Например, популярные стабилизаторы серии 7800 имеют паспортное напряжение 2 В.Это означает, что входное напряжение должно быть как минимум на 2 В выше выходного напряжения.
Рисунок 2 — Старые трехконтактные линейные регуляторы требуют большего перепада напряжения Vin-Vout и, следовательно, расходуют больше энергии, чем более новые регуляторы LDO.
Хотя 2 В — это не слишком много, если вы пропускаете через этот регулятор ток в 1 ампер и у вас есть разница в 2 В, то это 2 ватта мощности, теряемой зря.
Регуляторы LDO нового поколения могут иметь очень низкое падение напряжения менее 200 мВ при полной нагрузке.
LDO, работающий только с перепадом напряжения 200 мВ, может пропускать в 10 раз больше тока при той же рассеиваемой мощности, что и линейный стабилизатор, работающий с перепадом напряжения 2 В. Таким образом, 1 ампер тока с дифференциалом Vin-Vout 200 мВ соответствует лишь 0,2 Вт рассеиваемой мощности.
Краткое описание линейных регуляторов
Линейные регуляторы полезны, если:
- Разница между входным и выходным напряжением мала
- У вас низкий ток нагрузки
- Требуется исключительно чистое выходное напряжение
- Дизайн должен быть максимально простым и дешевым
Как мы обсудим дальше, импульсные стабилизаторы создают много шума на выходе и могут создавать нечеткое выходное напряжение.
Это может быть приемлемо для некоторых приложений, но во многих случаях требуется очень чистое напряжение питания. Например, при генерации напряжения питания для аналого-цифрового преобразователя или какой-либо звуковой схемы.
Таким образом, линейные регуляторы не только проще в использовании, но и обеспечивают гораздо более чистое выходное напряжение по сравнению с импульсными регуляторами, без пульсаций, всплесков или шума любого типа.
Таким образом, если рассеиваемая мощность не слишком велика или вам не требуется повышающий регулятор, линейный регулятор будет вашим лучшим вариантом.
Импульсные регуляторы
Импульсные регуляторы намного сложнее для понимания, чем линейные регуляторы. Линейный регулятор основан на силовом транзисторе, который регулирует величину тока, разрешенного для подачи на выход.
ПРИМЕЧАНИЕ: Обязательно загрузите бесплатное руководство в формате PDF 15 шагов для разработки нового электронного оборудования .
Если система управления линейного регулятора определяет, что выходное напряжение ниже, чем должно быть, то от входа к выходу может проходить больший ток.И наоборот, если обнаруживается, что выходное напряжение выше, чем должно быть, регулятор позволит меньшему току течь от входа к выходу, действуя таким образом, чтобы снизить выходное напряжение.
С другой стороны, импульсные регуляторы используют катушки индуктивности и конденсаторы для временного хранения энергии перед передачей ее на выход.
В этом уроке я проектирую печатную плату с использованием простого линейного регулятора, а в этом более глубоком курсе я проектирую индивидуальную плату с использованием более сложного импульсного регулятора.
Существует два основных типа импульсных регуляторов: повышающий и понижающий.
Понижающий импульсный стабилизатор также называется понижающим стабилизатором и, как линейный регулятор, выдает выходное напряжение ниже входного.
Рис. 3. Понижающий импульсный стабилизатор использует катушку индуктивности в качестве временного накопителя энергии для эффективного создания выходного напряжения ниже входного.
Если вы начали планировать использование линейного регулятора (понижающего), но определили, что рассеиваемая мощность слишком велика, тогда вам следует использовать понижающий импульсный стабилизатор.
В то время как повышающий импульсный стабилизатор создает выходное напряжение, превышающее входное, и называется повышающим регулятором.
Импульсные регуляторы очень эффективны, даже при очень больших разностях между входом и выходом.
КПД равен выходной мощности, деленной на входную. Это соотношение того, какая часть мощности от входа поступает на выход.
КПД = Pout / Pin = (Vout x Iout) / (Vin x Iin) (Уравнение 3)
Уравнение эффективности такое же, как и для линейного регулятора.Однако, поскольку выходной ток равен входному току для линейного регулятора, уравнение 3 упрощается до простого:
КПД (линейный регулятор) = Vout / Vin (уравнение 4)
Например, предположим, что у вас на входе 24 В, а на выходе необходимо 3 В при токе нагрузки 1 А. Если бы это был линейный регулятор, он работал бы с чрезвычайно низким КПД, и почти вся мощность рассеивалась бы в виде тепла.
КПД линейного регулятора будет только 3 В / 24 В = 12.5%. Это означает, что только 12,5% мощности от входа поступает на выход. Остальные 87,5% передаваемой мощности теряются в виде тепла!
С другой стороны, импульсные регуляторы обычно имеют КПД 90% или больше независимо от разницы между входным и выходным напряжениями. Для импульсного регулятора около 90% мощности передается на выход и только 10% тратится впустую.
Только когда Vin и Vout близки друг к другу, линейный регулятор может сравниться по эффективности с импульсным регулятором.
Например, если у вас входное напряжение 3,6 В (напряжение литий-полимерной батареи), а на выходе выдается 3,3 В, то линейный регулятор будет иметь КПД 3,3 В / 3,6 В = 91,7%.
Повышающие регуляторы напряжения
В большинстве случаев выходное напряжение будет ниже входного. В этом случае следует использовать линейный регулятор или понижающий импульсный стабилизатор, как обсуждалось.
Однако есть и другие случаи, когда вам может потребоваться выходное напряжение выше входного.Например, если у вас аккумулятор 3,6 В и вам нужно питание 5 В.
Рис. 4. В повышающем импульсном стабилизаторе индуктивность используется в качестве временного накопительного элемента для эффективного создания выходного напряжения, превышающего входное.
Многие новички в электронике удивляются, узнав, что можно генерировать более высокое напряжение из более низкого напряжения. Для выполнения этой функции необходим импульсный регулятор, называемый повышающим регулятором.
В отличие от линейных регуляторов выходной ток импульсного регулятора не равен входному току. Вместо этого вы должны смотреть на входную мощность, выходную мощность и эффективность.
Рассчитаем входной ток для повышающего регулятора. Предположим, что входное напряжение — 3 В, выходное напряжение — 5 В, выходной ток — 1 А, а энергоэффективность — 90% (как указано в таблице данных).
Чтобы выяснить это, нам нужно использовать небольшую базовую алгебру для уравнения 3, чтобы найти входную мощность:
Pin = Pout / КПД (Уравнение 5)
Мы знаем, что эффективность составляет 90% (или 0.90), и мы знаем, что выходная мощность составляет 5 В x 1 А = 5 Вт. Мы можем рассчитать, что входная мощность составляет 5 Вт / 0,9 = 5,56 Вт.
Поскольку входная мощность составляет 5,56 Вт, а выходная мощность 5 Вт, это означает, что регулятор рассеивает только 0,56 Вт.
Далее, поскольку мы знаем, что мощность равна напряжению, умноженному на ток, это означает, что входной ток равен:
Входной ток = 5,56 Вт / Vin = 5,56 Вт / 3 В = 1,85 A (Уравнение 6)
Для повышающего регулятора входной ток всегда будет выше, чем выходной ток.С другой стороны, входной ток понижающего регулятора всегда будет меньше выходного тока.
Понижающие регуляторы
Допустим, вы питаете свой продукт от двух последовательно соединенных батареек AA. При полной зарядке две батареи AA могут выдавать около 3,2 В, но когда они почти полностью разряжены, они выдают только 2,4 В.
В этом случае напряжение вашего источника питания может находиться в диапазоне от 2,4 В до 3,2 В.
Теперь предположим, что вам нужно выходное напряжение ровно 3 В независимо от состояния батарей.Когда батареи полностью заряжены (выходное напряжение 3,2 В), вам необходимо понизить напряжение батареи с 3,2 В до 3 В.
Однако, когда батареи близки к разряду (выходное напряжение 2,4 В), вам необходимо увеличить напряжение батареи с 2,4 В до 3 В.
В этом сценарии вы должны использовать так называемый повышающий-понижающий импульсный стабилизатор, который представляет собой просто комбинацию повышающего и понижающего регуляторов.
Для решения этой проблемы потенциально можно использовать отдельный понижающий регулятор, за которым следует повышающий регулятор (или наоборот).Но обычно лучше использовать одинарный понижающе-повышающий регулятор.
Импульсный регулятор + линейные регуляторы
Помните о трех преимуществах линейных регуляторов: дешевизне, простоте и чистоте выходного напряжения.
Может быть много случаев, когда вы хотите использовать линейный стабилизатор, потому что вам нужно чистое выходное напряжение, но вы не можете, потому что они тратят слишком много энергии.
В этой ситуации вы можете использовать импульсный регулятор, за которым следует линейный регулятор.
Допустим, у вас есть входное напряжение от литий-полимерной батареи, равное 3.6 В, но вам понадобится источник clean 5 В.
Для этого вы должны использовать повышающий стабилизатор, чтобы поднять напряжение до значения чуть выше целевого выходного напряжения. Например, вы можете использовать повышающий регулятор для повышения напряжения с 3,6 В до 5,5 В.
Затем вы следуете этому с помощью линейного регулятора, который берет 5,5 В и понижает его до 5 В, а также убирает шум и пульсации для получения чистого сигнала.
Это очень распространенный метод получения КПД импульсного регулятора и бесшумного выходного напряжения линейного регулятора.
Если вы выбрали эту опцию и специально пытаетесь отфильтровать коммутируемый шум, обязательно обратите внимание на коэффициент подавления подачи питания (PSRR) линейного регулятора.
PSSR данного линейного регулятора изменяется в зависимости от частоты. Таким образом, PSSR обычно представляется в виде графика, который показывает, как линейный регулятор подавляет любые пульсации на входном питании на различных частотах.
Рисунок 5 — Коэффициент подавления помех от источника питания (PSRR) в зависимости от частоты для TPS799 от Texas Instruments.
Чтобы использовать этот график, посмотрите на частоту переключения вашего импульсного стабилизатора (или любых других источников шума в вашей цепи). Затем посмотрите на PSSR линейного регулятора на этой конкретной частоте.
Затем вы можете рассчитать, какая часть шума импульсного регулятора будет удалена линейным регулятором.
Сводка
Чтобы выбрать регулятор напряжения для вашей системы, начните с предположения, что линейный регулятор может использоваться, если входное напряжение выше, чем выходное.
Только если при этом расходуется слишком много энергии, используйте понижающий импульсный стабилизатор.
Если вам нужно выходное напряжение выше, чем входное, используйте импульсный импульсный стабилизатор.
Если у вас есть ситуация, когда входное напряжение может быть выше или ниже выходного напряжения, вам нужен импульсный импульсный стабилизатор.
Наконец, если вам нужен чистый выходной сигнал, но требуется энергоэффективность импульсного регулятора, используйте импульсный регулятор, а затем линейный регулятор для очистки напряжения питания.
Наконец, не забудьте загрузить бесплатно PDF : Ultimate Guide to Develop and Sell Your New Electronic Hardware Product . Вы также будете получать мой еженедельный информационный бюллетень, в котором я делюсь премиальным контентом, недоступным в моем блоге.Другой контент, который может вам понравиться:
Как выбрать лучший стабилизатор напряжения для моей схемы?
Конференция APEC по энергетике является одновременно образовательной конференцией и выставкой поставщиков. Путешествие по выставочному залу 19 марта -го дало большую уверенность в превосходстве, еще больше подчеркнув, что конференция APEC является главным событием в области силовой электроники.
Мой пресс-паспорт позволил мне проникнуть на выставку раньше, чтобы я мог сделать несколько снимков стенда EPC, прежде чем он будет занят. (Рис. 1 и 2) .
1. На стенде EPC на APEC 2019 было несколько замечательных демонстраций и эталонных проектов.
2. Преобразователь мощностью 3 кВт, 48 в 12 В с использованием транзисторов EPC GaN.
EPC — компания, основанная бывшим президентом International Rectifier Алексом Лидоу (рис.3). Он намеревался создать коммерческий, практичный высокоскоростной транзистор на основе GaN (нитрида галлия) для силовых приложений.
3. Алекс Лидоу, основатель EPC, объясняет преимущества своих высокоскоростных транзисторов на основе GaN на кремнии.
Для этого Лидоу использовал кремниевую подложку для слоев GaN. Это означает, что пластины могут изготавливаться на обычном оборудовании для обработки кремния. Вдобавок Лидоу считал важным сделать транзисторы GaN улучшенного типа, то есть нормально выключенными.Некоторые компании производят устройства с режимом истощения, но Лидоу считает, что они незнакомы большинству энергетиков. Наконец, Лидоу решил заставить свои устройства на основе GaN работать при умеренных напряжениях, от 15 до 200 В. Это не пытается конкурировать с высоковольтными возможностями SiC (карбид кремния) транзисторов или очень дешевыми низковольтными полевыми МОП-транзисторами.
4. Крис Джованниелло демонстрирует свое силовое реле MEMS.
Полупроводники — это здорово, но иногда физические переключатели — лучший способ справиться с питанием.Именно поэтому Menlo Micro разработала линейку реле MEMS (микроэлектромеханических систем). МЭМС десятилетиями использовались в радиочастотном переключении. Они имеют низкое сопротивление и очень контролируемый импеданс, что очень важно для ВЧ сигналов. Микросхемы силовых реле MEMS, которые производит Menlo Micro, отличаются номинальным током 8 А и напряжением 120 В. Чип меньше ногтя. Крис Джованниелло, соучредитель, старший вице-президент по разработке продуктов (рис. 4), по праву гордится этим достижением.Одно из приложений — замена твердотельных реле в силовых установках (рис. 5) .
5. Реле MEMS от Menlo Micro могут заменить механические и твердотельные реле (SSR).
Компании всех размеров
В то время как все крупные компании, производящие силовые полупроводники, приезжают в АТЭС, вы также можете увидеть несколько небольших компаний с интересными технологиями. Захид Рахим, вице-президент по маркетингу Silanna Semiconductor, демонстрировал свой эталонный дизайн с фиксированным обратным ходом (рис.6) . У них на выставке был дизайн, подключенный к сетевому напряжению. Там они могли провести измерения эффективности, которые показали улучшение на 2% при типичных нагрузках. Это действительно большое дело, выжать даже 0,5% улучшения из запаса обратного хода — большое достижение. Снижение потерь мощности, вероятно, означает меньшие EMI (электромагнитные помехи), более легкие требования к охлаждению и более низкие счета за электроэнергию для потребителей. Улучшение на 2% при 90% -ном КПД означает, что потери увеличиваются с 10% до 8%, поэтому думайте об этом как о 20% -ном улучшении того, что имеет значение.
6. Захид Рахим из Силанны держит на ладони свой эталонный дизайн активного зажима с обратным ходом.
Я восхищаюсь Кри, отличной компанией из Северной Каролины. Они всегда лидировали в материалах с широкой запрещенной зоной. Хотя эта компания больше всего известна своими потребительскими светодиодными лампами, она также пользуется уважением в производстве ВЧ-транзисторов и других силовых устройств. Теперь новый генеральный директор Грег Лоу продает осветительный бизнес и делает упор на полупроводниковую часть компании.По иронии судьбы, Кри создал бренд Wolfspeed, когда предыдущий генеральный директор хотел продать бизнес по производству транзисторов. Эта сделка была отклонена правительством, что, вероятно, было благословением для Кри. Гай Мокси (рис. 7) объяснил большой потенциал карбидокремниевых (SiC) транзисторов Wolfspeed в быстрорастущих электромобилях, солнечной энергии, ветряной энергии и в промышленной энергетике.
7. Гай Мокси из подразделения Wolfspeed компании Cree рядом с эталонным проектом SiC на 60 кВт.
Появление практичных электромобилей дальнего действия, а также мягких гибридных электромобилей (mHEV) создает потребность в практических системах для моделирования и разработки систем электропривода. На стенде dSPACE Торстен Опперманн (Рис. 8) , менеджер по работе с клиентами, продемонстрировал как программное обеспечение, так и оборудование, которое dSPACE предлагает в помощь производителям автомобилей и подсистем (Рис. 9) .
8. Торстен Опперманн из dSPACE рассказал о своих автомобильных системах моделирования и тестирования.
9. Эта высоковольтная электронная нагрузка от dSPACE может имитировать двигатель и аккумулятор в электромобиле.
Магнитные материалы — фундаментальный строительный блок силовых электрических систем. Standex Electronics — известный производитель силовых магнетиков, датчиков, реле и герконов. Крис Риккарделла, инженер по эксплуатации в области магнетизма, работал в кабине Standex (рис. 10) .
10.Крис Риккарделла из Standex Magnetics рассказал о широком ассортименте продукции компании.
Helix Semiconductors производит микросхемы с накачкой заряда на переключаемых конденсаторах. Эти высоковольтные зарядные насосы могут создавать интегральные передаточные отношения выпрямленного сетевого напряжения. Джефф Соренсен, старший главный инженер по приложениям (рис.11), продемонстрировал микросхемы Helix, которые также могут обеспечивать питание оптопар с обратной связью на вторичной стороне, а также изоляцию высоковольтных линий за счет использования конденсаторов с номиналом X или Y. .
11. Джефф Соренсен из Helix Semiconductor присутствовал с демонстрацией своей линейки высоковольтных ИС с накачкой заряда.
У Microchip был отличный стенд на APEC (рис. 12) . Несколько станций на стенде показывают, сколько силовых приложений можно использовать с продуктами Microchip.
12. Стенд Microchip на APEC 2019 был переполнен весь день.
Некоторыми интересными приложениями были системы управления двигателями (рис.13) , стабилизатор напряжения LDO (малое падение напряжения) (рис. 14) с блокировкой пульсаций и демонстрация PFC (коррекция коэффициента мощности) мощностью 30 кВт с использованием SiC-транзисторов компании Microchip (рис. Я был удивлен, что компания, известная своими микроконтроллерами PIC, имела устройства питания. Затем специалист по маркетингу Microchip Надин Кастильо напомнила мне, что они купили Microsemi несколько лет назад.
13. Патрик Хит рассказал о некоторых из обширных аппаратных средств и прошивок Microchip для управления двигателями.
14. LDO с блокировкой пульсаций Microchip может очищать выходной сигнал линейных и импульсных регуляторов.
15. Джейсон Чанг из Microchip демонстрирует эталонный проект с 3-фазной системой коррекции коэффициента мощности (PFC) мощностью 30 кВт.
Выставочная площадка APEC 2019 — это не просто стенды. Был театр, где целый день проходили интересные презентации. ROHM’s Mitch Van Ochten (рис. 16) . представил один по пригодным для автомобильной промышленности SiC-транзисторам, организованный хорошими людьми из Mouser Electronics.
16. Митч Ван Охтен из ROHM выступил с прекрасной презентацией SiC-транзисторов в демонстрационном зале Mouser.
Ametherm — еще одна компания, которая производит строительные блоки для силовой электроники. На стенде компании был Мехди Самии, вице-президент по проектированию (Рис. 17) , демонстрирующий лишь некоторые из своих многочисленных продуктов (Рис. 18) .
17. Mehdi Samii от Ametherm представлял линейку ограничителей пускового тока с отрицательным температурным коэффициентом (NTC).
18. Ограничители броска тока Ametherm — это простой и надежный способ защиты силовых цепей.
Renesas — это огромное имя в сфере силовой электроники, у которого на выставке APEC 2019 (Рис. 19) был очень загруженный стенд. Компания продемонстрировала систему управления двигателем для пылесоса, в котором используется бесщеточный двигатель постоянного тока (BLDC) для достижения значительного повышения эффективности. Помимо управления двигателем, у Renesas есть микросхемы и устройства для радиационно-стойких (радиационно-жестких) спутниковых устройств на основе GaN и приземного приложения для управления питанием в промышленных, серверных и двунаправленных аккумуляторных системах.Renesas приобрела Intersil, которая только увеличила его мощность и расширила возможности для операционных усилителей.
19. Стенд Renesas был забит людьми, проверявшими его силовые и моторные компоненты.
Стенд Tamura привлек внимание своим чистым дизайном и логичной планировкой. (Рис. 20) . Tamura производит силовые, коммутационные и импульсные трансформаторы. Он также производит трансформаторы для измерения тока, дроссели, реакторы и сборки панелей.
20.Стенд Tamura был чистым и привлекательным.
Я закончил свой день на стенде Silicon Labs (Рис. 21) . Брайан Миркин объяснил их изолированный модулятор дельта-сигма, который может передавать аналоговый сигнал через границы высокого напряжения. Он также представил преобразователь LLC (индуктор-индуктор-конденсатор) мощностью 20 кВт, разработанный совместно с дистрибьютором Arrow Electronics (рис. 22) . Arrow десятилетиями отстаивал эталонные проекты, и приятно видеть, что Silicon Labs вносит свой вклад в эти разработки.
21. Брайан Миркин из Silicon Labs с их эталонным дизайном изолированного дельта-сигма-модулятора.
22. Дистрибьютор Arrow Electronics работал с Silicon Labs над созданием эталонного проекта блока питания LLC на 20 кВт.
На выходе из выставочного зала APEC 2019 я наткнулся на трогательную сцену, где отец и его сын (рис. 23) . Было здорово увидеть человека, который знал, как важно не отставать от силовой электроники и поддерживать интерес и образование своих детей.Не ждите, что я скучаю по поводу «сегодняшней молодежи». Пока есть такие папы, молодые люди будут жить прекрасно, превзойдя все достижения нас, старых динозавров.
23. Папа с маленьким сыном хорошо проводят время на APEC 2019.
Важные параметры, которые следует учитывать при выборе регулятора напряжения для вашей конструкции
Регулятор напряжения — это простое и экономичное устройство, которое может изменять входное напряжение на выходе на другой уровень и поддерживать постоянное выходное напряжение даже в различные условия нагрузки.Практически все электронные устройства, от зарядного устройства для сотового телефона до кондиционеров и сложных электромеханических устройств, используют регулятор напряжения для подачи различных напряжений постоянного тока на различные компоненты устройства. Кроме того, во всех схемах питания используются микросхемы регуляторов напряжения.
Например, в вашем смартфоне регулятор напряжения используется для повышения или понижения напряжения батареи для компонентов (таких как светодиод подсветки, микрофон, сим-карта и т. Д.), Которые требуют более высокого или более низкого напряжения, чем батарея.Выбор неправильного регулятора напряжения может привести к снижению надежности, более высокому энергопотреблению и даже перегреву компонентов.
Итак, в этой статье мы обсудим некоторые важные параметры, которые следует учитывать при выборе регулятора напряжения для вашего проекта .
Важные факторы при выборе регулятора напряжения1. Входное и выходное напряжение
Первым шагом к выбору регулятора напряжения является знание входного и выходного напряжения, с которыми вы будете работать.Для линейных регуляторов напряжения требуется входное напряжение, превышающее номинальное выходное напряжение. Если входное напряжение меньше желаемого выходного напряжения, это приводит к состоянию недостаточного напряжения, которое приводит к отключению регулятора и выдаче нерегулируемого выходного сигнала.
Например, , если вы используете стабилизатор напряжения 5 В с падающим напряжением 2 В, то входное напряжение должно быть как минимум равным 7 В для регулируемого выхода. Входное напряжение ниже 7 В приведет к нерегулируемому выходному напряжению.
Существуют разные типы регуляторов напряжения для разных диапазонов входного и выходного напряжения. Например, вам понадобится стабилизатор напряжения 5 В для Arduino Uno и стабилизатор напряжения 3,3 В для ESP8266. Вы даже можете использовать регулируемый регулятор напряжения, который можно использовать для ряда приложений вывода.
2. Падение напряжения
Падение напряжения — это разница между входным и выходным напряжениями регулятора напряжения. Например, мин.Входное напряжение для 7805 составляет 7 В, а выходное напряжение — 5 В, поэтому у него есть падение напряжения 2 В. Если входное напряжение упадет ниже, выходное напряжение (5 В) + напряжение падения (2 В) приведет к нерегулируемому выходу, который может повредить ваше устройство. Поэтому перед выбором регулятора напряжения проверьте падение напряжения.
Падение напряжения зависит от регулятора напряжения; Например, вы можете найти ряд регуляторов на 5 В с разным падением напряжения. Линейные регуляторы могут быть чрезвычайно эффективными, когда они работают с очень низким падением входного напряжения.Поэтому, если вы используете аккумулятор в качестве источника питания, вы можете использовать стабилизаторы LDO для повышения эффективности.
3. Рассеиваемая мощность
Линейные регуляторы напряжения рассеивают больше мощности, чем импульсные регуляторы напряжения. Чрезмерное рассеивание мощности может привести к разрядке аккумулятора, перегреву или повреждению продукта. Поэтому, если вы используете линейный регулятор напряжения, сначала рассчитайте рассеиваемую мощность. Для линейных регуляторов рассеиваемая мощность может быть рассчитана по:
Мощность = (Входное напряжение - Выходное напряжение) x Ток
Вы можете использовать импульсные регуляторы напряжения вместо линейных регуляторов напряжения, чтобы избежать проблемы рассеивания мощности.
4. КПД
КПД — это отношение выходной мощности к входной, которое пропорционально отношению выходного напряжения к входному. Таким образом, эффективность регуляторов напряжения напрямую ограничивается падением напряжения и током покоя, так как чем выше падение напряжения, тем ниже эффективность.
Для повышения эффективности необходимо минимизировать выпадающее напряжение и ток покоя, а также минимизировать разницу напряжений между входом и выходом.
5. Точность напряжения
Общая точность регулятора напряжения зависит от линейного регулирования, регулирования нагрузки, дрейфа опорного напряжения, дрейфа напряжения усилителя ошибки и температурного коэффициента. Типичные линейные регуляторы обычно имеют спецификацию выходного напряжения, которая гарантирует, что регулируемый выход будет в пределах 5% от номинального. Поэтому, если вы используете стабилизатор напряжения для питания цифровых микросхем, то отклонение в 5% не является большой проблемой.
6.Положение о нагрузке
Регулировка нагрузки определяется как способность схемы поддерживать заданное выходное напряжение при различных условиях нагрузки. Регулировка нагрузки выражается как:
Регулировка нагрузки = ∆Vout / ∆I out
7. Регулирование линии
Линейное регулирование определяется как способность схемы поддерживать заданное выходное напряжение при изменении входного напряжения. Линейное регулирование выражается как:
Регулировка нагрузки = ∆V на выходе / ∆V на выходе
Таким образом, при выборе подходящего регулятора напряжения для любого приложения необходимо учитывать все вышеперечисленные факторы,
Как выбрать правильные ИС линейного стабилизатора напряжения для современных схем
Регуляторы напряженияявляются неотъемлемой частью любой электронной конструкции, вы можете не заметить, но более 90% проектов / продуктов в области электроники требуют наличия какого-либо регулятора напряжения для функциональной работы.Это делает их одними из наиболее часто используемых и легкодоступных электронных компонентов для различных приложений.
Но часто возникает ситуация, когда ваш лучший в своем классе регулятор напряжения не соответствует конкретным требованиям для конкретного приложения, и после небольшого поиска регулятора напряжения в mouser, element14 или Digikey вы попали в ситуацию, когда вы не можете решить. как выбрать стабилизатор напряжения IC для вашей электронной конструкции.
Итак, в этой статье мы узнаем о некоторых из самых дешевых и часто используемых стабилизаторов напряжения , доступных на рынке.Кроме того, я подробно покажу вам, какие параметры необходимо учитывать перед выбором регулятора напряжения для конкретного приложения. Наконец, я вручную выберу несколько крутых Top 10 Modern Linear Regulator IC , которые можно использовать как современную замену старым LM7805, LM317, AMS1117 и т. Д., А также будет краткое описание для каждого из них.
Выбор правильного типа регулятора для вашей схемотехники
Перед тем, как выбрать микросхему регулятора напряжения, вам необходимо сначала установить самые основные параметры, хотя существуют и другие критические параметры, на данный момент мы сосредоточимся на трех основных: входное напряжение , выходное напряжение и ток нагрузки .
Зная входное и выходное напряжение, вы можете определить входной и выходной ток. Зная все эти параметры, вы можете легко рассчитать входную и выходную рассеиваемую мощность и определить, какой тип регулятора напряжения вам нужен для вашего конкретного применения.
Говоря о типах регуляторов напряжения , как вы все знаете, существует только два основных типа регуляторов напряжения: это импульсные регуляторы и линейные регуляторы , и они также подразделяются на повышающих и понижающих. Регуляторы .Для лучшего понимания ниже представлена подробная блок-схема.
Если вы ищете выходное напряжение ниже входного, просто выберите линейный стабилизатор напряжения, потому что линейный стабилизатор напряжения дешевый и его легко найти на рынке, поскольку он часто используется во многих приложениях
Если вы смотрите на выходное напряжение, большее, чем входное, тогда просто используйте импульсный стабилизатор, по-видимому, если ваша рассеиваемая мощность очень высока, что означает, что ваш выходной ток находится в нескольких элементах, в этой ситуации вы можете выбрать импульсный регулятор вместо. Импульсные регуляторы напряжения более эффективны, чем линейные регуляторы.
Расчет мощности и тепловыделения для повышения эффективностиЛинейное напряжение дешевое, простое в использовании и легко доступное, но основным недостатком линейного регулятора является рассеиваемая мощность, если ее не учитывать внимательно, это может привести к быстрому расходу заряда батареи (для приложений с питанием от батареи) или к перегреву, что может привести к необратимому повреждению устройства.Чтобы лучше понять эту концепцию, давайте проясним ситуацию на нескольких примерах,
Предположим, у нас есть входное напряжение 12 В и выходное напряжение 3,3 В, разница напряжений составляет 12 В — 3,3 В = 8,7 В. Теперь предположим, что ток нагрузки составляет 500 мА, а в другом сценарии ток нагрузки составляет 100 мА.
В первом сценарии регулятор должен рассеивать 8,7 В * 0,5 А = 4,35 Вт мощности в виде тепла, а это очень много для любого регулятора на 3,3 В.
Во втором сценарии регулятор должен рассеивать 8.7 В * 0,05 А = 0,43 Вт, что может быть легко выполнено любым хорошим стабилизатором на 3,3 В.
Другой ключевой аспект, на который необходимо обратить внимание, известен как термическое сопротивление , он определяется как «-JA», а его единица измерения записывается как ° C / Вт. А теперь вы спрашиваете, что вообще это за параметр «Θ-JA»?
Он определяет, насколько будет нагреваться ИС (выше температуры окружающей среды), чтобы рассеять один ватт мощности. Умножение мощности на «Θ-JA» даст вам повышение температуры выше температуры окружающей среды.
Низкое падение напряжения (LDO) для низковольтных батарей
Чтобы преодолеть некоторые из основных проблем в линейном регуляторе, были введены LDO и импульсные регуляторы. Как следует из названия, LDO — это тип регулятора с очень низким падением напряжения. Вы можете узнать больше о стабилизаторах напряжения с низким падением напряжения, перейдя по ссылке на статью.
Но теперь остается вопрос: что вообще означает с низким падением напряжения ?
Чтобы понять концепцию падения напряжения, давайте возьмем на примере наиболее популярные регуляторы серии 78XX, такие как микросхемы регуляторов напряжения LM7805 или LM7809.Просто взглянув на таблицу 78-й серии, вы увидите, что у этой серии регуляторов есть падение напряжения 2 В. Это означает, что регулятор будет работать правильно только тогда, когда входное напряжение на 2 В выше выходного напряжения.
Если вы думаете, что 2 В — это не так много, вы снова ошибаетесь, если вы потребляете значительный ток с падением напряжения на 2 В. Допустим, вы потребляете ток 500 мА, затем вы тратите 1 Вт мощности на регулятор, а это большая потеря мощности для регулятора 7805.
Более новые наиболее эффективные LDO имеют очень низкое падение напряжения, которое может быть менее 200 мВ при полной нагрузке. Вот почему такие LDO могут обеспечивать в 10 раз больший выходной ток при 10 раз меньшей рассеиваемой мощности. Список таких LDO будет рассмотрен далее в статье.
Лучшие 10 современных ИС линейных регуляторов напряженияHT7333-A от Holtek Semiconductor
HT7333-A — это промышленный классический, очень дешевый однокристальный стабилизатор с малым падением напряжения с максимальным входным напряжением 12 В, и выходным напряжением , равным 3.3В . С допуском на выходное напряжение 3% эта микросхема может выдерживать максимальный выходной ток 250 мА .
Это очень часто используемый чип, который используется в различных продуктах и поставляется в корпусе TO-92, который представляет собой сквозную версию. Версия для поверхностного монтажа также доступна в пакете SOT-89. Последние две цифры номера детали представляют собой выходное напряжение. Итак, HT73 33 означает 3,3 В, также есть другие версии с фиксированным выходом, доступные для этого чипа, которые варьируются от 1.8В — 5В. Пожалуйста, обратитесь к таблице данных для получения дополнительной информации.
Приложения включают оборудование с батарейным питанием, регулятор напряжения для микроконтроллера и микропроцессора, оборудование для беспроводной связи и многое другое. Этот чип стоит 0,49 доллара за одну штуку, а выпадает всего за 0,016 доллара за за всю катушку 3000.
Название детали: HT7333
Лист данных: HT7333 Лист данных
AP2112K, компания Diodes Incorporated
AP2112K — это немного современный, однокристальный, очень дешевый стабилизатор со сверхнизким падением напряжения, который имеет входное напряжение , равное 6.5 В и выходное напряжение 3,3 В и имеет точность выходного напряжения ± 1,5%. Этот чип может выдерживать максимальный выходной ток мА, при типичном падении напряжения 250 мВ. Он имеет встроенную защиту от короткого замыкания и специальный вывод для включения или отключения микросхемы извне.
Он имеет ток покоя 55 мкА и ток в режиме ожидания 0,01 мкА с диапазоном рабочих температур от -40 ° C до + 85 ° C. Он может быть сконфигурирован как вторичный регулятор в системе регулирования, состоящей из двух частей.Эта ИС также имеет большой диапазон фиксированных выходных напряжений и поставляется в крошечном корпусе SOT23-5. Вы можете обратиться к техническому описанию этого чипа для ваших конкретных потребностей.
Приложениявключают в себя эффективные регуляторы напряжения, блоки питания для микроконтроллеров, блоки питания для ЖК-дисплеев и ноутбуков. Этот чип стоит 0,47 доллара за единицу и падает до 0,098 доллара за всю катушку из 3000.
Название детали: AP2112K
Срок эксплуатации: AP2112K Лист данных
NX1117CE от NXP Semiconductors
NX1117CE также является отраслевым стандартом, очень дешевая, легко доступная однокристальная и, безусловно, наиболее часто используемый LDO (стабилизатор с малым падением напряжения), который имеет входное напряжение 20 В, макс @ 6 мА и выходное напряжение из 3.3 В (для версии 3,3 В) и с точностью выходного напряжения ± 1,5%. Этот чип может выдерживать максимальный выходной ток , равный 1 А, при типичном падении напряжения 500 мВ.
Имеет встроенную функцию ограничения выходного тока с тепловым отключением в случае перегрузки или короткого замыкания. Он имеет ток покоя 10 мА с диапазоном рабочих температур от -40 ° C до + 125 ° C. С различными вариантами корпуса он может использоваться в качестве первичного стабилизатора напряжения для различных приложений. Для получения информации о различных вариантах выходного напряжения и упаковке см. Техническое описание этого чипа.
Приложения включают пост-регулятор для переключения преобразователя постоянного тока в постоянный, высокоэффективные линейные регуляторы, зарядное устройство и многое другое. Этот чип стоит 0,37 доллара за одну штуку, а упадет с 0,067 доллара до за всю катушку из 3000.
Название детали: NX1117CE
Лист данных: NX1117CE Лист данных
LP2985 от Texas Instruments
LP2985 — это новый, очень дешевый, однокристальный стабилизатор со сверхнизким падением напряжения, входное напряжение которого составляет не более 16 В, и выходное напряжение равно 3.3 В (для версии 3,3 В) и с точностью выходного напряжения ± 1,5%. Этот чип может работать с максимальным выходным током , равным 150 мА, при типичном падении напряжения 280 мВ.
Он имеет встроенную защиту от короткого замыкания и специальный вывод байпаса, в который можно добавить конденсатор емкостью 10 нФ для сверхмалошумной работы. Он имеет ток покоя 850 мкА и ток в режиме ожидания 0,01 мкА с диапазоном рабочих температур от -40 ° C до + 85 ° C. Он поставляется в крошечном корпусе SOT23-5, поэтому его можно использовать в некоторых из самых густонаселенных сверхмалых приложений, все эти функции делают его идеальным кандидатом в качестве вторичного регулятора после первичного импульсного регулятора.
Он также имеет большой диапазон постоянных выходных напряжений. Вы можете обратиться к техническому описанию этого чипа для ваших конкретных потребностей. Приложения включают портативные устройства, цифровые камеры и видеокамеры, проигрыватели компакт-дисков и многое другое. Этот чип стоит 0,51 доллара за единицу и падает до 0,298 доллара за всю катушку из 3000.
Название детали: LP2985
Лист данных: LP2985 Лист данных
MIC29302WU от Microchip
MIC29302WU также является отраслевым стандартом, очень дешевым, сильноточным LDO (Low Dropout Regulator) (Low Dropout Regulator), который имеет входное напряжение макс. 26 В и выходное напряжение 3.3 В (для версии 3,3 В) и с гарантированной точностью выходного напряжения 1%, этот чип может выдерживать максимальный выходной ток , равный 3 А, при типичном падении напряжения 500 мВ. В качестве дополнительной функции эта ИС предоставляет дополнительный логический уровень для включения и вывод состояния. Вывод EN предназначен для управления выходом регулятора, а вывод состояния — для состояния ИС.
Он имеет ток покоя 10 мА с диапазоном рабочих температур от -40 ° C до + 125 ° C. Функции защиты включают перегрузку по току, обратную полярность, перегрев, а также защиту от положительных и отрицательных скачков переходного напряжения.С различными вариантами корпуса он может использоваться в качестве первичного стабилизатора напряжения для различных приложений. Для получения информации о различных вариантах выходного напряжения и упаковке см. Техническое описание этого регулятора.
Приложения включают пост-регулятор для переключения преобразователя постоянного тока в постоянный, микропроцессорное питание, зарядное устройство, автомобильную электронику и многое другое. Этот чип стоит $ 2,14 за одну штуку и падает до $ 1,61 за всю катушку из 3000.
Название детали: MIC29302WU
Лист данных: MIC29302WU Лист данных
LM1084 от Texas Instruments
LM1084 также является отраслевым стандартом, очень дешевым, однокристальным, сильноточным LDO (стабилизатор с малым падением напряжения), который имеет переменное входное напряжение макс. 25-29 В, в зависимости от выходного напряжения он имеет три варианта один рассчитан на 3,3 В, второй — на 5 В, а также есть регулируемый вариант, в котором выходное напряжение может быть установлено с помощью комбинации резисторов обратной связи.Это чудовищный LDO с выходным током мощностью 5А .
Имеет встроенную функцию ограничения выходного тока с тепловым отключением в случае перегрузки или короткого замыкания. Он имеет ток покоя 10 мА с диапазоном рабочих температур от -40 ° C до + 125 ° C. С различными вариантами корпуса эта ИС может использоваться в качестве первичного стабилизатора напряжения для множества приложений. Для получения информации о различных вариантах выходного напряжения и комплектации см. Техническое описание этого чипа.Этот LDO также производится китайской компанией под названием HGSEMI , но таблица данных на мандарине; Если вы зритель из Китая или умеете читать на мандарине, вы также можете проверить эту альтернативную часть. Цена этого регулятора значительно снижается с китайской версией.
Приложения включают пост-регулятор для переключения преобразователя постоянного тока в постоянный, высокоэффективные линейные регуляторы, зарядное устройство и многое другое. Эта микросхема стоит 2,65 доллара за единицу, а ее стоимость составляет всего 1 доллар.13 для всего барабана 3000.
Название детали: LM1084
Лист данных: LM1084 Лист данных
AZ1084C, компания Diodes Incorporated
AZ1084C также является отраслевым стандартом, очень дешевый, сильноточный LDO (стабилизатор с малым падением напряжения), который имеет входное напряжение не более 13,2 В и выходное напряжение 3,3 В (для версии 3,3 В) , и с точностью выходного напряжения ±.015%, этот чип может выдерживать максимальный выходной ток 5 А при типичном падении напряжения 1,35 В.
Он имеет встроенную функцию ограничения выходного тока с тепловым отключением в случае перегрузки или короткого замыкания. Он имеет ток покоя 10 мА с диапазоном рабочих температур от -40 ° C до + 125 ° C. С различными вариантами корпуса он может использоваться в качестве первичного стабилизатора напряжения для различных приложений. Для получения информации о различных вариантах выходного напряжения и упаковке см. Техническое описание этого регулятора.
Приложениявключают пост-регулятор для переключения преобразователя постоянного тока в постоянный, источник питания микропроцессора, зарядное устройство, настольные ПК, блоки питания RISC и встроенных процессоров и многое другое. Этот чип стоит 0,50 доллара за единицу и падает до 0,167 доллара за всю катушку из 3000.
Я упомянул эту деталь, потому что она не производится ни компанией Biggy, как Texas Instruments, ни китайской компанией, которая предоставляет свои технические данные только на мандарине.Diodes Incorporated — известная компания, продукту которой мы можем доверять с закрытыми глазами, и в качестве бонуса он действительно дешев.
Название детали: AZ1084C
Лист данных: AZ1084C Лист данных
LT1085 от Linear Technologies
LT1085 также является отраслевым стандартом, очень дешевый, сильноточный LDO (Low Dropout Regulator), который имеет входное напряжение не более 30 В и доступен в версиях с регулируемым и фиксированным выходным напряжением с точностью выходного напряжения. из ±.015% этот чип может выдерживать максимальный выходной ток 7,5 А при типичном падении напряжения 1 В.
Он имеет ток покоя 10 мкА с диапазоном рабочих температур от -40 ° C до + 150 ° C в зависимости от размера корпуса. Функции защиты включают перегрузку по току, обратную полярность, перегрев, а также защиту от положительных и отрицательных скачков переходного напряжения. С различными вариантами корпуса он может использоваться в качестве первичного стабилизатора напряжения для различных приложений.Для получения информации о различных вариантах выходного напряжения и упаковке см. Техническое описание этого регулятора.
Применения включают пост-регулятор для переключения преобразователя постоянного тока в постоянный, высокоэффективные линейные регуляторы, зарядное устройство, регуляторы постоянного тока и многое другое. Этот чип стоит 0,50 доллара за единицу и падает до 0,167 доллара за всю катушку из 3000.
Название детали: LT1085
Лист данных: LT1085 Лист данных
BA3258HFP от Rohom Semiconductors
BA3258HFP также является промышленным стандартом, недорогим, однокристальным, двойным выходом, сильноточным LDO (стабилизатор с малым падением напряжения), который имеет входное напряжение не более 14 В, эта ИС имеет двойной выходной каскад в показанной версии.Он может производить две шины питания с регулируемым выходом: одну 3,3 В и одну шину питания 1,5 В от одного входа. Это очень компактный LDO, который поставляется в корпусе HRP5.
Он имеет ток покоя 10 мА с диапазоном рабочих температур от -40 ° C до + 125 ° C. Для получения информации о различных вариантах выходного напряжения и упаковке см. Техническое описание этого чипа. Приложения включают FPD, телевизоры, DSP и многое другое. Эта микросхема стоит 0,57 доллара за единицу и падает до 0 долларов.38 для всего барабана 3000.
Название детали: BA3258HFP
Лист данных: BA3258HFP Лист данных
HMC1060LP3E от Analog Devices
HMC1060LP3E также является отраслевым стандартом, однокристальным, многовыводным, сильноточным LDO (стабилизатором с низким падением напряжения), который имеет входное напряжение 5,6 В и предлагает четыре выходных канала. Четыре канала выходного напряжения являются программируемыми и называются VR1 — VR4.VR1 можно запрограммировать на напряжение от 1,8 В до 5,2 В при 100 мА, VR2 и VR3 можно запрограммировать на напряжение от 1,8 В до 5,2 В при 50 мА, а VR4 можно запрограммировать на напряжение от 1,8 В до 5,2 В при 300 мА
Это, безусловно, самый дорогой чип во всем этом списке, он обладает удивительными функциями , такими как выходное напряжение, пропорциональное температуре (PTAT), и сверхнизкими шумовыми характеристиками. В таблице данных указано, что масштабирует напряжение питания в зависимости от температуры, чтобы максимизировать фазовый шум и характеристики выходной мощности .
Он имеет встроенную функцию ограничения выходного тока с тепловым отключением в случае перегрузки или короткого замыкания и работает при температуре от -40 ° C до + 125 ° C. Для получения информации о различных вариантах выходного напряжения и упаковке см. Техническое описание этого чипа. Приложения включают в себя подачу ВЧ и смешанных сигналов, генерацию сверхмалых шумов (ФАПЧ, ГУН, ФАПЧ со встроенными ГУН) и многое другое. Этот чип стоит $ 9.435682 за единицу и упадёт до $ 7.388182 на всю катушку 3000.
Название детали: HMC1060LP3E
Лист данных: HMC1060LP3E Лист данных
Примечание: Обратите внимание на производителя, некоторые параметры устройства могут сильно отличаться в зависимости от производителя.
Надеюсь, вам понравилась эта статья и вы узнали из нее что-то новое. Если у вас есть сомнения, вы можете задать вопрос в комментариях ниже.
Важные моменты, которые следует учитывать при выборе регулятора напряжения
Регулятор напряжения поддерживает стабильное выходное напряжение и может использоваться во многих коммерческих приложениях, таких как генераторы и аварийные источники питания. Они получают питание от сети переменного тока, батарей или источника постоянного тока. Вот ключевые факторы, на которые следует обратить внимание при выборе регулятора напряжения.
Функция регулятора напряжения Двумя основными типами регуляторов напряжения являются линейные и импульсные регуляторы напряжения.В то время как линейные типы снижают напряжение с помощью управления импедансом на выходе, типы переключения, также известные как преобразователи постоянного тока в постоянный, имеют возможность повышать или понижать напряжение с помощью переключателей включения / выключения. Хотя линейные регуляторы не так эффективны, они дешевле, а импульсные регуляторы считаются более качественными.
Применение регуляторов напряжения Линейные регуляторы напряжения полезны для приложений с очень низким уровнем шума. В этих регуляторах не используются переключатели, что является основной причиной того, что они не производят столько шума, как импульсные стабилизаторы.Еще одно применение линейных регуляторов — это приложения с очень низким энергопотреблением, особенно когда выходное напряжение не сильно отличается от входного. Линейные регуляторы также подходят для более дешевых приложений.
Одна из причин того, что импульсные стабилизаторы более дорогие, заключается в том, что в них используются катушка индуктивности, конденсатор и диод Шоттки. Импульсные регуляторы гораздо более универсальны среди электронных устройств, отчасти из-за их высокой эффективности как при повышении, так и при понижении постоянного напряжения. Тот факт, что эти регуляторы включаются и выключаются, делает их более эффективными.В то время как линейные регуляторы тратят энергию впустую, импульсные регуляторы полезны, когда приоритетом являются тепловые характеристики.
Производительность и эффективность Один из наиболее важных вопросов, который следует задать, касается того, насколько производительность важна для ваших нужд. Важно понимать, насколько хорошо регулятор преобразует шумный вход в стабильный уровень напряжения. Важным показателем является точность выходного напряжения, которая указывает на изменения температуры. Он также измеряет изменения тока нагрузки, который является максимальным ожидаемым выходным током.
КПД регулятора выражается отношением выходной мощности к входной. В линейных регуляторах расстояние между выходом и входом ограничено падением напряжения. Высокая эффективность коррелирует с низким падением напряжения.
Заключение Есть два типа регуляторов напряжения: линейные и переключаемые. В то время как линейные регуляторы работают с менее дорогой электроникой, импульсные регуляторы более высокого уровня. Другие факторы, которые влияют на принятие решения о выборе регулятора напряжения, включают линейное регулирование, регулирование нагрузки и переходные характеристики.
Allied Components International
Allied Components International специализируется на разработке и производстве широкого спектра стандартных магнитных компонентов и модулей, таких как индукторы для микросхем, магнитные индукторы на заказ и трансформаторы на заказ. Мы стремимся предоставлять нашим клиентам продукцию высокого качества, обеспечивать своевременные поставки и предлагать конкурентоспособные цены.
Мы — растущее предприятие в магнитной промышленности с более чем 20-летним опытом.
Типы регуляторов напряженияи принцип работы | Статья
.СТАТЬЯ
Получайте ценные ресурсы прямо на свой почтовый ящик — рассылается раз в месяц
Мы ценим вашу конфиденциальность
Как работает регулятор напряжения?
Стабилизатор напряжения — это схема, которая создает и поддерживает фиксированное выходное напряжение независимо от изменений входного напряжения или условий нагрузки.
Регуляторы напряжения (VR) поддерживают напряжение источника питания в диапазоне, совместимом с другими электрическими компонентами. Хотя регуляторы напряжения чаще всего используются для преобразования мощности постоянного / постоянного тока, некоторые из них также могут выполнять преобразование мощности переменного / переменного или переменного / постоянного тока. В этой статье речь пойдет о регуляторах постоянного / постоянного напряжения.
Типы регуляторов напряжения: линейные и импульсные
Существует два основных типа регуляторов напряжения: линейные и импульсные. Оба типа регулируют напряжение в системе, но линейные регуляторы работают с низким КПД, а импульсные регуляторы работают с высоким КПД.В высокоэффективных импульсных регуляторах большая часть входной мощности передается на выход без рассеивания.
Линейные регуляторы
В линейном стабилизаторе напряжения используется устройство активного прохода (например, BJT или MOSFET), которое управляется операционным усилителем с высоким коэффициентом усиления. Чтобы поддерживать постоянное выходное напряжение, линейный регулятор регулирует сопротивление проходного устройства, сравнивая внутреннее опорное напряжение с дискретизированным выходным напряжением, а затем сбрасывая ошибку до нуля.
Линейные регуляторы — это понижающие преобразователи, поэтому по определению выходное напряжение всегда ниже входного. Однако у этих регуляторов есть несколько преимуществ: они, как правило, просты в конструкции, надежны, экономичны и обладают низким уровнем шума, а также малыми колебаниями выходного напряжения.
Линейные регуляторы, такие как MP2018, требуют только входной и выходной конденсаторы для работы (см. Рисунок 1) . Их простота и надежность делают их интуитивно понятными и простыми устройствами для инженеров, а зачастую и очень рентабельными.
Рисунок 1: Линейный регулятор MP2018
Импульсные регуляторы
Схема импульсного регулятора обычно более сложна в разработке, чем линейный регулятор, и требует выбора значений внешних компонентов, настройки контуров управления для обеспечения стабильности и тщательного проектирования компоновки.
Импульсные регуляторымогут быть понижающими преобразователями, повышающими преобразователями или их комбинацией, что делает их более универсальными, чем линейный регулятор.
Преимущества импульсных регуляторов заключаются в том, что они обладают высокой эффективностью, имеют лучшие тепловые характеристики и могут поддерживать более высокие токи и более широкие приложения VIN / VOUT.Они могут достичь эффективности более 95% в зависимости от требований приложения. В отличие от линейных регуляторов, для импульсной системы питания могут потребоваться дополнительные внешние компоненты, такие как катушки индуктивности, конденсаторы, полевые транзисторы или резисторы обратной связи. HF920 является примером импульсного стабилизатора, который обеспечивает высокую надежность и эффективное регулирование мощности (см. Рисунок 2) .
Рисунок 2: Импульсный регулятор HF920
Ограничения регуляторов напряжения
Одним из основных недостатков линейных регуляторов является то, что они могут быть неэффективными, поскольку в определенных случаях использования они рассеивают большое количество энергии.Падение напряжения линейного регулятора сравнимо с падением напряжения на резисторе. Например, при входном напряжении 5 В и выходном напряжении 3 В между клеммами возникает падение на 2 В, а эффективность ограничивается 3 В / 5 В (60%). Это означает, что линейные регуляторы лучше всего подходят для приложений с более низкими дифференциалами VIN / VOUT.
Важно учитывать расчетную рассеиваемую мощность линейного регулятора в приложении, поскольку использование более высоких входных напряжений приводит к значительному рассеиванию мощности, что может привести к перегреву и повреждению компонентов.
Еще одним ограничением линейных регуляторов напряжения является то, что они способны только к понижающему (понижающему) преобразованию, в отличие от импульсных регуляторов, которые также предлагают повышающее (повышающее) и понижающее-повышающее преобразование.
Импульсные регуляторыочень эффективны, но некоторые недостатки включают то, что они, как правило, менее рентабельны, чем линейные регуляторы, больше по размеру, более сложны и могут создавать больше шума, если их внешние компоненты не выбраны тщательно. Шум может быть очень важным для конкретного приложения, поскольку шум может повлиять на работу и производительность схемы, а также на характеристики электромагнитных помех.
Топологии импульсного регулятора: понижающий, повышающий, линейный, LDO и регулируемый
Существуют различные топологии линейных и импульсных регуляторов. Линейные регуляторы часто используют топологию с малым падением напряжения (LDO). Для импульсных регуляторов существует три распространенных топологии: понижающие преобразователи, повышающие преобразователи и повышающие-понижающие преобразователи. Каждая топология описана ниже:
Регуляторы LDO
Одной из популярных топологий линейных регуляторов является стабилизатор с малым падением напряжения (LDO).Линейные регуляторы обычно требуют, чтобы входное напряжение было как минимум на 2 В выше выходного напряжения. Тем не менее, стабилизатор LDO разработан для работы с очень небольшой разницей напряжения между входными и выходными клеммами, иногда до 100 мВ.
Понижающие и повышающие преобразователи
Понижающие преобразователи(также называемые понижающими преобразователями) принимают большее входное напряжение и производят более низкое выходное напряжение. И наоборот, повышающие преобразователи (также называемые повышающими преобразователями) принимают более низкое входное напряжение и производят более высокое выходное напряжение.
Пониженно-повышающие преобразователи
Понижающий-повышающий преобразователь — это одноступенчатый преобразователь, который сочетает в себе функции понижающего и повышающего преобразователя для регулирования выхода в широком диапазоне входных напряжений, которые могут быть больше или меньше выходного напряжения.
Управление регулятором напряжения
Четыре основных компонента линейного регулятора — это проходной транзистор, усилитель ошибки, опорное напряжение и цепь обратной связи резистора. Один из входов усилителя ошибки установлен двумя резисторами (R1 и R2) для контроля процентного значения выходного напряжения.Другой вход — это стабильное опорное напряжение (VREF). Если дискретизированное выходное напряжение изменяется относительно VREF, усилитель ошибки изменяет сопротивление проходного транзистора для поддержания постоянного выходного напряжения (VOUT).
Для работы линейных регуляторовобычно требуется только внешний входной и выходной конденсатор, что упрощает их внедрение.
С другой стороны, импульсный стабилизатор требует большего количества компонентов для создания цепи. Силовой каскад переключается между VIN и землей для создания пакетов заряда для доставки на выход.Подобно линейному регулятору, есть операционный усилитель, который производит выборку выходного постоянного напряжения из цепи обратной связи и сравнивает его с внутренним опорным напряжением. Затем сигнал ошибки усиливается, компенсируется и фильтруется. Этот сигнал используется для модуляции рабочего цикла ШИМ, чтобы вернуть выход в режим регулирования. Например, если ток нагрузки быстро увеличивается и вызывает падение выходного напряжения, контур управления увеличивает рабочий цикл ШИМ, чтобы обеспечить больший заряд нагрузки и вернуть шину в режим регулирования.
Применение линейного регулятора и импульсного регулятора
Линейные регуляторы часто используются в приложениях, которые чувствительны к затратам, чувствительны к шуму, слаботочны или ограничены в пространстве. Некоторые примеры включают бытовую электронику, такую как наушники, носимые устройства и устройства Интернета вещей (IoT). Например, в таких приложениях, как слуховой аппарат, можно использовать линейный регулятор, поскольку в них нет переключающего элемента, который мог бы создавать нежелательный шум и влиять на работу устройства.
Более того, если проектировщики в основном заинтересованы в создании недорогого приложения, им не нужно так беспокоиться о рассеивании мощности, и они могут полагаться на линейный регулятор.
Импульсные регуляторы полезны для более общих приложений и особенно полезны в приложениях, требующих эффективности и производительности, таких как потребительские, промышленные, корпоративные и автомобильные приложения (см. Рисунок 3) . Например, если приложение требует большого понижающего решения, лучше подходит импульсный стабилизатор, так как линейный регулятор может создавать большое рассеивание мощности, которое может повредить другие электрические компоненты.
Рисунок 3: Понижающий регулятор MPQ4430-AEC1
Каковы основные параметры микросхемы регулятора напряжения?
Некоторые из основных параметров, которые следует учитывать при использовании регулятора напряжения, — это входное напряжение, выходное напряжение и выходной ток. Эти параметры используются для определения того, какая топология VR совместима с ИС пользователя.
Другие параметры, включая ток покоя, частоту переключения, тепловое сопротивление и напряжение обратной связи, могут иметь значение в зависимости от приложения.
Ток покоя важен, когда приоритетом является эффективность в режимах малой нагрузки или ожидания. Если рассматривать частоту коммутации как параметр, максимальное увеличение частоты коммутации приводит к меньшим системным решениям.
Кроме того, термическое сопротивление имеет решающее значение для отвода тепла от устройства и его рассеивания по системе. Если контроллер включает в себя внутренний полевой МОП-транзистор, то все потери (проводящие и динамические) рассеиваются в корпусе и должны учитываться при расчете максимальной температуры ИС.
Напряжение обратной связи — еще один важный параметр, который необходимо изучить, поскольку он определяет минимальное выходное напряжение, которое может поддерживать регулятор напряжения. Стандартно смотреть на параметры опорного напряжения. Это ограничивает нижнее выходное напряжение, точность которого влияет на точность регулирования выходного напряжения.
Как правильно выбрать регулятор напряжения
Чтобы выбрать подходящий регулятор напряжения, разработчик должен сначала понять их ключевые параметры, такие как V IN , V OUT , I OUT , системные приоритеты (например, V IN , V OUT , I OUT ).грамм. эффективность, производительность, стоимость), а также любые дополнительные ключевые функции, такие как индикация хорошего энергопотребления (PG) или включение управления.
После того, как разработчик определил эти требования, используйте таблицу параметрического поиска, чтобы найти лучшее устройство, отвечающее желаемым требованиям. Таблица параметрического поиска — ценный инструмент для дизайнеров, поскольку она предлагает различные функции и пакеты, доступные для соответствия требуемым параметрам для вашего приложения.
Каждое устройство MPS поставляется с таблицей данных, в которой подробно описано, какие внешние компоненты необходимы и как рассчитать их значения для достижения эффективной, стабильной и высокопроизводительной конструкции.Таблицу данных можно использовать для расчета таких значений компонентов, как выходная емкость, выходная индуктивность, сопротивление обратной связи и другие ключевые компоненты системы. Кроме того, вы можете использовать инструменты моделирования, такие как программное обеспечение DC / DC Designer или MPSmart, ознакомиться с примечаниями к применению или задать вопросы в местном FAE.
MPS предлагает множество эффективных, компактных линейных и импульсных стабилизаторов напряжения, включая семейство HF500-x, семейство MP171x, MP20056, MP28310, MPQ4572-AEC1 и MPQ2013-AEC1.
Список литературы
Глоссарий по электронной инженерии
_________________________Вам это показалось интересным? Получайте ценные ресурсы прямо на свой почтовый ящик — рассылайте их раз в месяц!
Получить техническую поддержку
лучших регуляторов напряжения (обзор и руководство по покупке) 2021 года
Вы можете не задумываться о том, что происходит, когда ваша электроника подключена к электросети, когда аккумулятор вашего автомобиля заряжается от генератора или когда включается ваш сотовый телефон.Но во всех этих электрических процессах задействован один важный инструмент: регулятор напряжения. Эти часто незамеченные устройства отвечают за правильное функционирование всех видов электрических устройств, даже если выходная мощность колеблется. Стабилизатор напряжения обеспечивает постоянное, фиксированное выходное напряжение для устройств, даже при изменении нагрузки или входного напряжения. Он защищает ваши вещи от повреждений и потенциальных проблем с электричеством.
Существует множество различных типов регуляторов напряжения для удовлетворения любых потребностей в электричестве.Вы можете выбирать между различными типами импульсных регуляторов или линейных регуляторов напряжения, и есть регуляторы для каждого электрического элемента, о котором вы только можете подумать. Если вам нужен регулятор напряжения, ознакомьтесь с некоторыми из лучших вариантов ниже.
Преимущества регуляторов напряжения
- Ограниченное обслуживание. С регулятором напряжения вам не нужно слишком часто проводить техническое обслуживание. Как только он будет установлен, вы можете оставить свои устройства подключенными к портам, время от времени проверяя индикаторы.Пока вы размещаете его правильно, это требует очень мало внимания.
- Коррекция напряжения. Ключевым преимуществом регулятора является то, что он корректирует напряжение на ваших устройствах. Принимая входное напряжение и пропуская его через резисторы, устройство может оптимизировать количество электричества, которое выдает ваше устройство. Это защищает вашу электронику и помогает ей работать лучше.
- Защита от перенапряжения. Большинство регуляторов напряжения также используются как технология защиты от перенапряжения, защищая ваши устройства в случае скачка напряжения.Пока вы проверяете рейтинг самого устройства, вы можете быть уверены, что оно не будет повреждено избыточным электричеством.
- Несколько вариантов для устройств переменного и постоянного тока. Вы можете найти регуляторы напряжения, которые работают как с устройствами переменного, так и постоянного тока. В то время как большинство моделей постоянного тока подключаются вручную, модели переменного тока включают в себя плагины для подключения вашей технологии.
- Защитите свои устройства. Основная цель регуляторов напряжения — защита чувствительной электроники от повреждений, связанных с пониженным или повышенным напряжением, перегревом и скачками напряжения.Он оптимизирует поток для всех типов технологий без какого-либо надзора.
Типы регуляторов напряжения
Линейный регулятор
Этот тип регулятора напряжения работает с низким КПД; он использует усилитель с высоким коэффициентом усиления для управления выходом, управляя устройством активного прохода. Он регулирует напряжение, сравнивая образец выходного сигнала с внутренним напряжением. Обычно эти регуляторы относительно просты и очень доступны. Основываясь на выходном и входном конденсаторах, они чаще всего используются в системах постоянного тока.
Импульсный регуляторРаботая с высоким КПД, они обычно имеют более сложную конструкцию, чем их линейные аналоги. Благодаря включению нескольких контуров управления и повышающих преобразователей, электрический поток проходит через несколько настроек проводки для оптимизации выхода. Как правило, они имеют КПД более 95 процентов — прямой результат переключения источника питания между резисторами, конденсаторами и катушками индуктивности. Это приводит к хорошо регулируемому электроснабжению, что делает их лучшими для чувствительной электроники.
Ведущие бренды
APC
Открыв свои двери в 1981 году, American Power Conversion Corporation начала уделять особое внимание технологической инфраструктуре и управлению данными. В нем работает группа уважаемых инженеров, которые продолжают совершенствовать электронные устройства, в том числе регуляторы напряжения и аксессуары для охлаждения. Один из лучших вариантов — автоматический регулятор напряжения APC LE1200.
Drok
Компания с корнями в Китае, это международный розничный торговец продуктами питания.Сосредоточившись на создании высококачественных регуляторов, преобразователей и вольтметров для любого бюджета, компания делает качественную электронику доступной на международном уровне. Среди его лучших вариантов — понижающий модуль постоянного тока.
Стоимость регулятора напряжения- Менее 20 долларов США: В этом диапазоне вы можете найти достаточно простые регуляторы напряжения, обычно требующие ручной настройки в установке постоянного тока. Несмотря на то, что они полезны, их установка наиболее утомительна.
- Между 20 и 50 долларами: Многие регуляторы напряжения попадают в эту категорию, причем большинство из них линейного типа.Обычно они очень простые, хотя вы можете найти их как для переменного, так и для постоянного тока.
- 50 долларов и выше: В моделях этой категории часто используется технология коммутации, которая, хотя и дороже, но и более точна. Хотя эти регуляторы требуют более значительных инвестиций, они более надежны и проще в установке.
Основные характеристики
Диапазон напряжения
Эта функция является ссылкой как на входное, так и на выходное напряжение регулятора. Эта функция важна для его производительности.Внутренний чип построен так, чтобы выдерживать определенный диапазон напряжений, разницу между входом и выходом. Выходные параметры обычно составляют 12 или 24 вольт, хотя они могут быть и выше. Входное напряжение может изменяться в зависимости от источника электрического тока. Критерии использования этой функции различаются в зависимости от устройства, поэтому при оценке качества вашего регулятора смотрите спецификации.
Допустимая мощность
При работе с линейным регулятором разница между входом и выходом преобразуется в тепловую энергию.Если потребляемая мощность номинальная, то нагрев не является проблемой. Однако увеличение силы тока может привести к перегреву. Простое решение — выбрать импульсный регулятор; однако, если это невозможно или существуют бюджетные ограничения, просто проверьте потребляемую мощность. Это измерение, измеряемое в ваттах, позволит вам узнать, какие устройства можно безопасно регулировать.
Падение напряжения
Это наименьшее значение буферного напряжения между входным и выходным счетчиками.Например, если у вас есть вход 12 вольт и выход 7 вольт, вам необходимо минимальное падение напряжения в пять вольт. Однако, если выходное напряжение упадет ниже 7 вольт, вам потребуется более существенное падение напряжения. Обратите особое внимание на эту функцию, если вы работаете с устройствами с небольшими различиями между входом и выходом. В этом случае обратите внимание на установки с малым падением или сверхнизким напряжением.
Прочие соображения
- Чувствительность. После того, как вы определили, что ваш регулятор обладает всеми основными функциями, вы можете переходить к другим вопросам.Вверху списка должно быть указано, насколько чувствительны ваши устройства. Если вы имеете дело с современными телефонами, медицинским оборудованием или другими важными предметами, важно проверить показатель отсева. Кроме того, использование регулятора на этих устройствах может привести к дополнительному шуму, который может быть неприятным.
- Шум. Любая техника имеет немного шума, особенно если учесть разницу в тепле и получаемые звуки. Если это вызывает беспокойство, например, если вы устанавливаете регулятор в тихом офисе, вы можете выбрать LDO (регулятор с низким падением напряжения), чтобы смягчить проблему.
- Ответ. Это относится к требовательным техническим приложениям, таким как компьютеры и принтеры (устройства, которые вызывают множество проблем с регуляторами). Думайте об этом как о любой технологии, которая, если она отстает, вы заметите. Если это применимо, то поищите специальные регуляторы, предназначенные для оптимизации скорости отклика и повышения качества обслуживания.
- Защитные элементы. Цель регулятора напряжения — оптимизировать работу вашей электроники. Дополнительные функции, такие как защита от перенапряжения и защита от перегрева, придают вам дополнительную ценность.Они продлевают срок службы вашей электроники и улучшают общую ценность самого регулятора.
Лучшие регуляторы напряжения Обзоры и рекомендации 2021
Советы
- Разместите регулятор напряжения в хорошо вентилируемом месте, чтобы предотвратить перегрев.
- Если вы ставите его в тихом месте, проверьте падение напряжения, чтобы избежать проблем.
- Выберите подходящий тип регулятора в зависимости от вашего устройства.
- Выход ниже, чем входной, может зависеть от линейного регулятора — в противном случае вам понадобится импульсный стабилизатор.
- Держите его запыленным и чистым, чтобы мусор не попал в схему.
- По возможности храните его в прохладном и сухом месте, чтобы предотвратить повреждение.
- Не используйте регулятор круглосуточно, чтобы ограничить износ.
- Не торопитесь во время настройки, поскольку при правильной сборке регуляторы требуют ограниченного обслуживания.
Часто задаваемые вопросы:
Q: Что такое регулятор напряжения и как он работает?
Стабилизатор напряжения — это технология, которая регулирует напряжение до фиксированного значения и поддерживает его, независимо от того, колеблется ли входное напряжение.Он поддерживает мощность на уровне, совместимом с другими электрическими частями устройства.
Q: Для чего используются регуляторы напряжения?
Регуляторы напряжения используются для любого оборудования, которое может работать только при напряжении в заданном диапазоне. Вы можете использовать их для чувствительных устройств, таких как сотовые телефоны, а также в промышленных и коммерческих условиях.
В: Каковы симптомы неисправного регулятора напряжения?
Признаками неисправного регулятора напряжения являются высокое или низкое выходное напряжение, выходящее за рамки спецификации регулятора.Проверьте, нет ли проблем со световыми индикаторами (тусклые или мерцающие). Если нет выходного напряжения, это хороший признак того, что ваш регулятор не работает.
Последние мысли
Теперь, когда вы знаете все тонкости выбора лучших регуляторов напряжения, вы можете сделать свой выбор. Это может быть автоматический регулятор напряжения APC Line-R или, по нашему мнению, понижающий понижающий регулятор напряжения с регулируемым понижающим преобразователем DROK.
