Стеклянные крыши зданий: Крыша из стекла: украшение любого здания. Гласстрой

Удобнее в эксплуатации считается кровля, смонтированная с уклоном. Такой вариант позволит свободно скатываться вниз снегу или талой воде. Кроме того, кровля с наклоном лучше улавливает солнечные лучи.

Универсальной кровельной конструкцией можно считать панорамный вариант. Однако он требует большой площади остекления. Для лучшего обзора панораму обустраивают на нескольких скатах. При этом каркас профиля из стали обычно усиливается дополнительно.

Какой каркас применяется для крыши?

Тип рамного каркаса в целом влияет на прочностные характеристики. В конструкции могут использоваться профили из алюминия, стали или комбинированных материалов. Стоит отметить специфические свойства древесины. Как правило, этот материал выбирается в качестве каркаса кровли над оранжереей. Однако даже обработанные варианты часто приходят в негодность из-за особого микроклимата этого пространства.

Профиль из алюминия отличается малым весом, но тем не менее прочность такой конструкции достаточно высокая. Основное отрицательное качество материала — повышенная теплопроводность. Алюминий влияет на увеличение теплопотерь.

Особо высокопрочный профиль из стали. Материал позволяет остеклить большую площадь. Однако стальные профили часто подвергаются коррозии. Поэтому владельцам подобных крыш часто приходится проводить обработку.

Наилучшими качествами будет обладать комбинация нескольких материалов. При этом кровля получает преимущественные характеристики всех основных компонентов.

Стеклянные крыши становятся неотъемлемой частью энергоэффективных зданий

Кровельные светопрозрачные системы сочетают в себе хорошие технические параметры, изящный вид и интеллектуальные решения. Поэтому недалёк тот день, когда стеклянные крыши станут неотъемлемой частью энергоэффективных зданий, сообщает портал ОКНА МЕДИА.

Привлекательный дизайн, архитектурное очарование, хорошее естественное освещение, отличная теплоизоляция – это всем известные преимущества светопрозрачных конструкций. Благодаря универсальности их применения можно создавать оригинальные фасады и крыши, воплотить в жизнь практически любой дизайн. Современное архитектурное стекло позволяет увеличить энергоэффективность зданий и соответствовать строгим техническим требованиям.

Стеклянная крыша — элемент архитектуры будущего

«Эффективная энергоэффективность» в настоящее время является важной темой в современном строительстве. Максимальное дневное освещение с помощью светопрозрачных систем становится  неотъемлемой частью проектируемых зданий с повышенной энергоэффективностью. Стеклянные крыши всё чаще используются в коммерческих объектах, торговых и офисных зданиях, промышленных и спортивных сооружениях, а также жилищном строительстве. Обращают на себя внимание все элементы, начиная от стеклянных конструкций, алюминиевых профилей, до различных интеллектуальных способов управления системами остекления крыши.

Наличие необходимой дозы солнечного света, попадающего в помещение, оказывает значительное влияние на самочувствие, пребывающих в нём людей. Правильное остекление объектов обеспечивает лучшую видимость наружу и меньше потребление энергии. О том, сколько дневного света проникает в интерьер здания, определяется, прежде всего, тщательно отобранными системами остекления, которое предусматривает правильный баланс между такими факторами, как прозрачность, рассеивание светового потока, а также защита от солнца, жары, холода  и шума.

Идеально подобранные для строительной конструкции системы остекления крыш также позволяют экономить электроэнергию. Полноценный доступ в помещение естественного света и хороший коэффициент сопротивления теплопередаче остекления сводят к минимуму потери энергии на освещение и обогрев.

ОКНА МЕДИА рекомендует прочесть: Энергоэффективный дом начинается с окон

Эстетика в союзе с энергосбережением

Архитектурное стекло позволяет выполнять практически любые строительные конструкции, а «гибкость» алюминия способна удовлетворить индивидуальные потребности и требования заказчика. Современный алюминиевый профиль позволяет создавать конструкции крыш любой формы. Элегантный и тонкий алюминиевый профиль обеспечивает легкий вес и очень хорошую теплоизоляцию стеклянных крыш. Оптимизация изотерм минимизирует риск образования конденсата на внутренней стороне конструкции.

Малая фронтальная ширина профилей позволяют увеличить поверхность стеклопакета, что способствует лучшему освещению интерьера. Везде, где желательно максимально увеличить прозрачность, можно использовать версии с гладкой силиконовой канавкой, создающие впечатление почти сплошного остекления.

Дымоудаление и вентиляция – важная функция остекления крыш

Интегрированные в стеклянную конструкцию крыши подвижные створки призваны обеспечить постоянный приток свежего воздуха, или естественную вентиляцию. Компоненты стеклянных конструкций, служащие для вентиляции, не только влияют на качество воздуха, но и в значительной степени способствует минимизации расходов, связанных с использованием систем кондиционирования.

Стеклянная крыша опционально может быть оснащена мехатронными системами фурнитуры, радиоуправляемыми или запрограммированными на автоматическое открытие и закрытие. Это позволяет подвижным элементам крышной конструкции самостоятельно реагировать на погодные условия, в случае возникновения пожара, а также осуществлять автоматическую вентиляцию в циклах дня и ночи.

Стеклянные конструкции для крыш могут быть оснащены фрамугами (наклонные створки), действующими как дымоудаляющие, представляя собой важный элемент системы противопожарной защиты. Управление остеклением крыш осуществляется электроприводом или с помощью пневматического цилиндра с СО2. В зависимости от положения фрамуг система должна быть оснащена коробкой сигнализации или дымовыводящими централями, регулирующими положение фрамуг.

ОКНА МЕДИА рекомендует прочесть: Дымоудаляющие окна – важнейший элемент противопожарной системы

Свет и тень – важно для остекления крыш

Естественный свет и тепло от солнца, особенно зимой, имеют неограниченный потенциал в плане экономии энергии, который может быть использован благодаря стеклянным конструкциям. Остеклённая крыша позволяет значительно снизить затраты на электричество и отопление. Благодаря использованию соответствующих систем затенения и вентиляции, можно плавно регулировать количество света и тепла.

Пользователи могут выбирать из целого ряда решений для регулирования потока солнечного света в здания, такие как: мультифункциональное стекло, преломляющее солнечные лучи, трафаретная печать, внутренние или внешние автоматизированные роллеты. Кроме того, интересным решением является использование стекла с изменяемым уровнем прозрачности, которое самостоятельно будет определять уровень пропускания солнечного тепла внутрь. Выбор соответствующего остекления позволит летом минимизировать использование кондиционера, а зимой снизить нагрузку на отопительные приборы.

Большое влияние на комфорт объектов также отводится интеллектуальным устройствам управления, например, часы, солнечные датчики, датчик температуры или детекторы интенсивности света. Все эти устройства предназначены для регулировки потока солнечного света и солнечного тепла в здание в соответствии с индивидуальными потребностями пользователя.

ОКНА МЕДИА рекомендует прочесть: Мансардные окна на службе хорошей вентиляции

Генерирование энергии – светлое будущее в остеклении крыш

Большинство стеклянных крыш также может быть оснащено фотоэлементами, которые преобразуют солнечный свет в электричество. Количество энергии, которую способны генерировать ячейки зависит от количества солнечного света, который попадает в данное место. Самоочищающиеся стёкла и  растущий КПД солнечных батарей позволяют рассчитывать, что в недалёком будущем стеклянные крыши могут также стать источником энергии, компенсирующим потребности здания.
ОКНА МЕДИА рекомендует прочесть: Энергосберегающие стеклопакеты — источник экологического тепла

Стеклянная крыша: особенности покрытия и устройства

С развитием современных технологий и материалов в арсенал проектировщиков и архитекторов частных домов прочно входят такие изюминки дизайна, как, например, стеклянная крыша дома или веранды. Ранее такой роскошью отличались дорогие отели, рестораны, театры либо музеи.

Читать далее

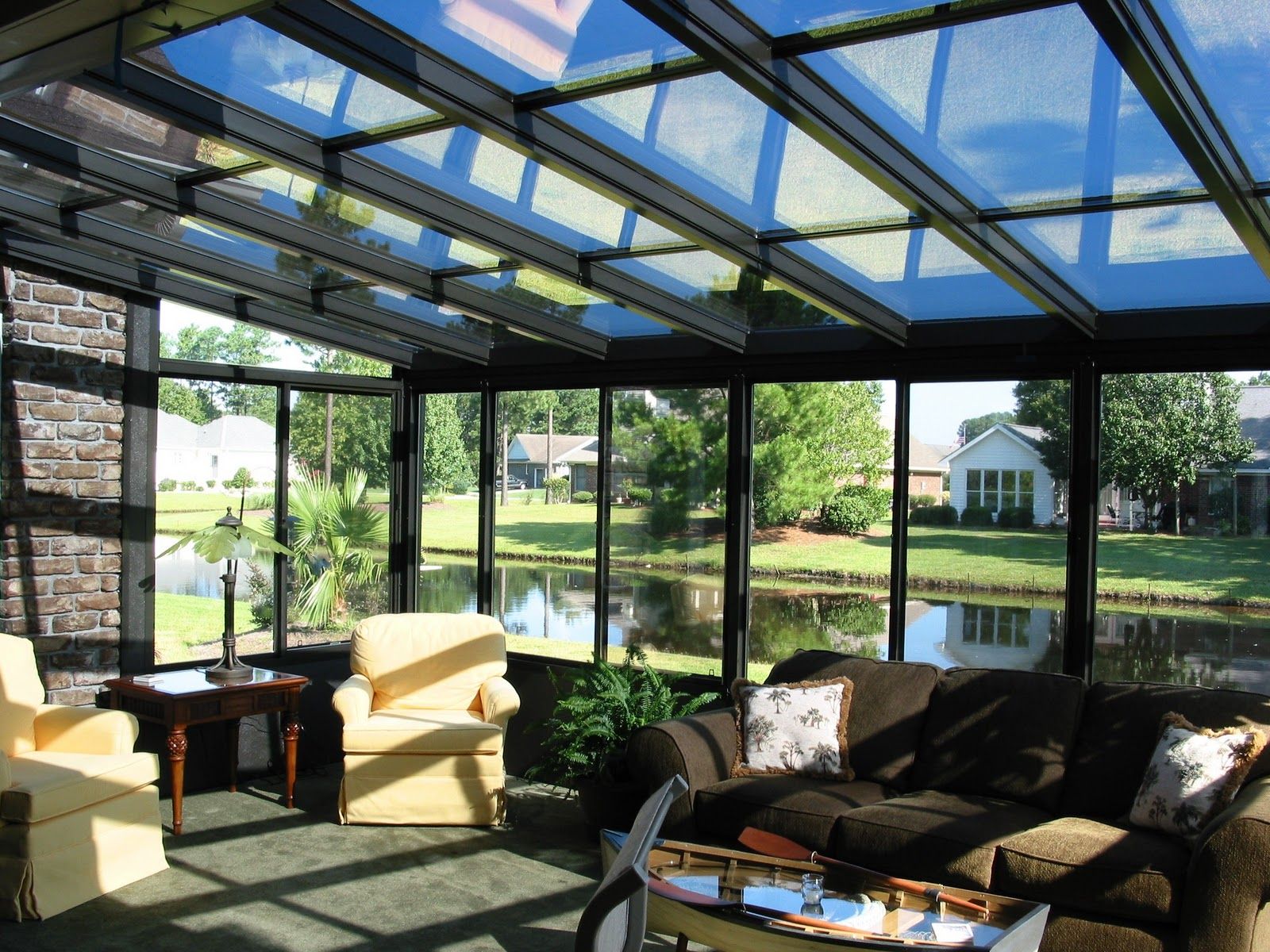

Каждый владелец частного дома желает украсить его, и при этом добавить комфорта. Для этого используются различные способы, одним из которых можно считать создания прозрачной крыши. Еще совсем недавно подобный вариант кровли считался слишком дорогой роскошью, поэтому и применялся редко. Но с приходом новых технологий все заметно изменилось.

Читать далее

Стеклянная крыша еще совсем недавно была архитектурной экзотикой, которая встречалась только в престижных домах, отелях-небоскребах. Сегодня такие крыши перестали быть баснословно дорогими и стали доступны широкому кругу собственников коттеджей, домов, дач.

Стеклянные крыши зданий

Сложность создания стеклянной крыши ранее заключалась в отсутствии недорогой технологии производства стекла, обладающего рядом свойств. Оно должно быть безопасным (толстым и закаленным) для проживающих в доме с такой крышей жильцов, многослойным (ограничивать перегрев и одновременно уменьшать потери тепла).

Кроме этого, кровлю из стекла невозможно построить уступами, как черепичную или шиферную. Для этого нужно дополнительно организовать для швов и стыков хорошую гидроизоляцию, а уступы не позволяют это сделать.

Крышу из стекла строят над всем зданием или над отдельными частями – балконом, холлом, мансардой или оранжереей.

Форма конструкции такой крыши может быть разной:

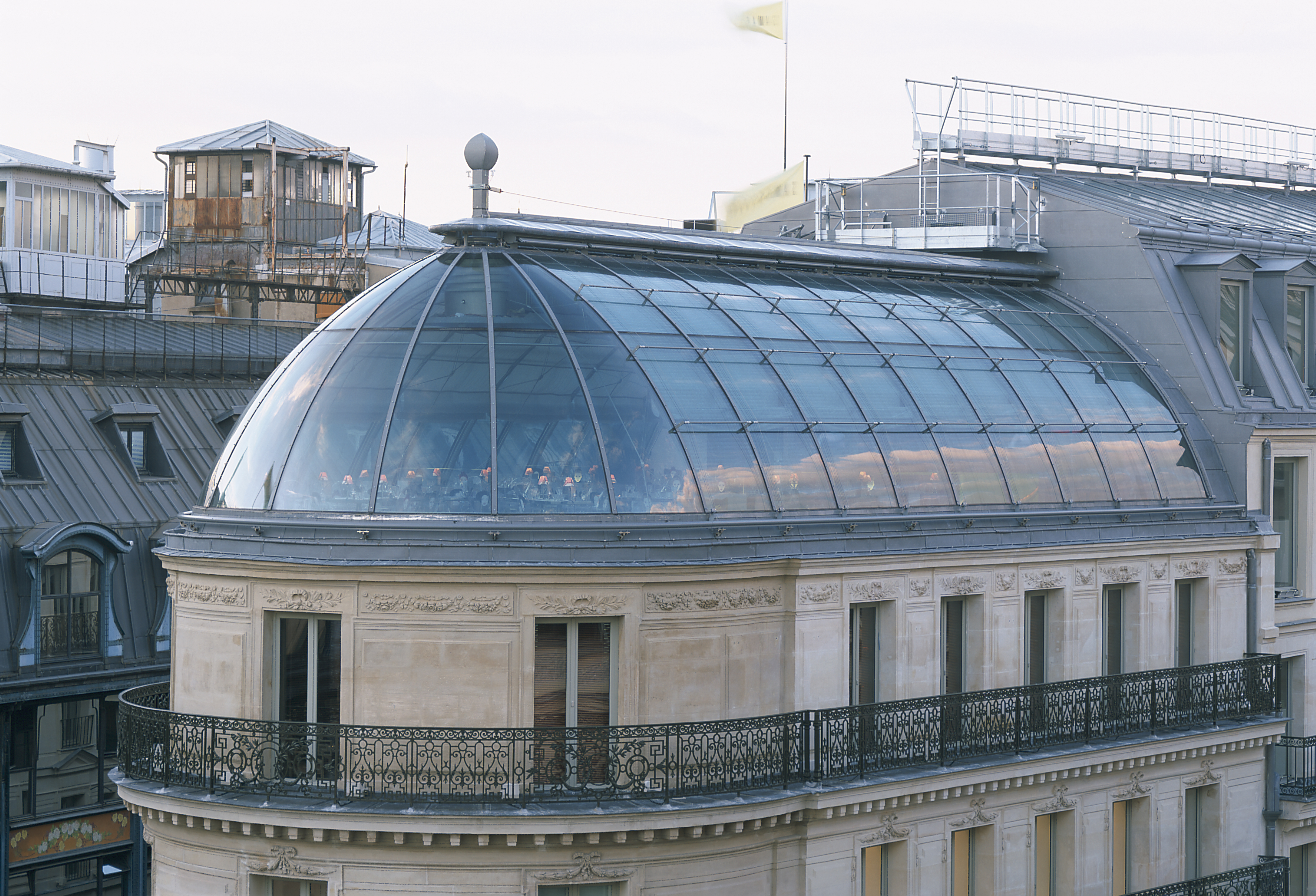

1. Купол;
2. Арка;
3. Полусфера;

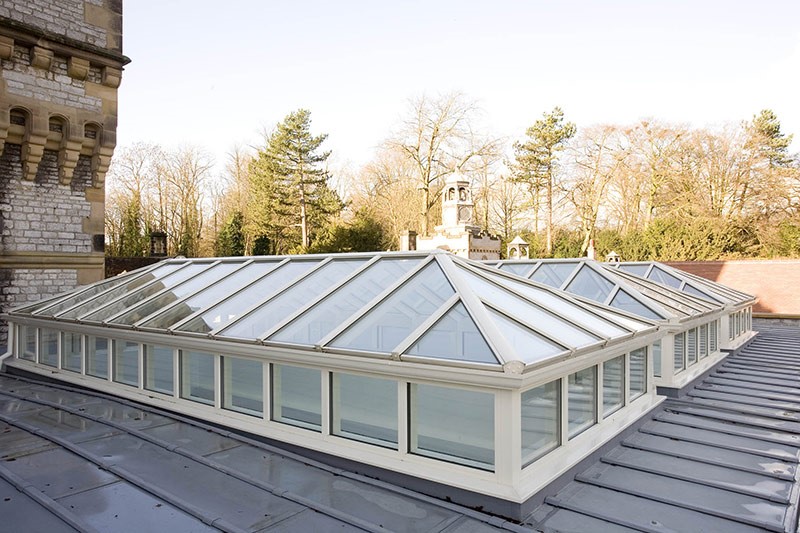

4. Кровельный (зенитный) фонарь;
5. Плоскость.

Как сделать стеклянную крышу

Укрепляют при возведении каркасную конструкцию строящейся стеклянной кровли профилями:

• из алюминия, он придает прочность каркасу при достаточно небольшой массе. Это существенно уменьшает нагрузки на несущую капитальную конструкцию, делая всю систему еще более надежной. Главный недостаток алюминиевого профиля – повышенная теплопроводность, увеличивающая потери тепла через кровлю.
• стальной, самый прочный профиль, который выдерживает самые большие площади остекления. Главный недостаток этого профиля – вес каркаса и коррозия металла. Поэтому конструкции из стали нуждаются в периодическом возобновлении защитного покрытия.
• алюминиево-деревянный — сочетающий лучшие качества обоих материалов: теплоизоляционные свойства, внешнюю привлекательность прочность и легкость. К недостаткам этого профиля можно отнести то, что его нельзя использовать для крыш оранжерей с повышенной влажностью. Так как даже дерево, обработанное спецсоставами, в таких условиях гниет, и со временем нуждается в замене.

Используют для создания крыши из стекла только стеклопакеты с одной камерой, потому что двухкамерные слишком тяжелые.

Стеклопакеты изготавливаются из двух-трех стекол, при этом стекло, которое устанавливается наружу — закаленное, а внутрь дома — триплекс. Такая конструкция стоит в два раза дороже обычного пакета, но безопасность жильцов дома стоит дороже.

Устройство стеклянной крыши без наружных элементов

Интересным вариантом стеклянной крыши становится изготовление составных стеклопакетов, у которых наружное стекло больше, чем внутри. Эти стеклопакеты крепятся на спецпрофиль (без прижима планками) герметиком-клеем, устойчивым к воздействию влаги и морозов.

Получается оригинальная стеклянная (очень гладкая) поверхность, у которой отсутствуют наружные элементы. Кроме этого, такая конструктивная особенность позволяет совершенно любым осадкам, будь то дождь или снег, не задерживаться на ней.

Дом, у стеклянной кровли которого отсутствуют внешние элементы, выглядит очень привлекательно и обращает на себя внимание своим дизайном в стиле хай-тек.

впечатляющих зданий по всему миру со стеклянными надставками на крышу

Довольно сложно расширить строение, когда вокруг него нет свободного места. Однако, когда вы не можете строить горизонтально, вы смотрите вверх и находите вдохновение. Ответ иногда очевиден: стройте вертикально и просто добавьте еще несколько этажей. На самом деле есть довольно много интересных зданий, на крышах которых есть пристройки. Но сейчас нас интересует не совсем это. Тема статьи связана с архитектурой со стеклянными крышами и надстройками.Эти расширения обладают уникальными характеристиками, и каждое из них предназначено для взаимодействия с историей существующего ориентира.

Elbphilharmonie

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Новая Эльбфилармония, расположенная в Гамбурге, представляет собой структуру, спроектированную и построенную Herzog & Meuron. Он будет официально открыт для публики 11 и 12 января 2017 года. Структура состоит из двух секций.Нижняя часть выглядит более солидной, а верхняя — более легкой и нежной. Это связано с тем, что для фасада использовалось стекло. Как и ожидалось, виды с крыши потрясающие.

Метрополис Центр.

Посмотреть в галерее

Центр Метрополис расположен в Бухаресте, Румыния. Его завершило в 2010 году бюро XII, и это довольно эклектичное здание с нескольких точек зрения. Прежде всего, это офисные помещения, гостиница и торговые помещения.Кроме того, его дизайн представляет собой смесь старого и нового. Стеклянная пристройка выделяется на контрасте и подчеркивает историческую красоту сооружения.

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Старая часть проекта включает в себя существующее здание, которое функционировало как типография и было построено в конце 19 века. Архитекторам пришлось расширить его и интегрировать новый объем, при этом большое значение было уделено взаимодействию двух стилей и создаваемым контрастам.

Margaretenstrase 9.

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

При ремонте дома времен Вильгельма в Вене, Австрия, Josef Weichenberger Architects также попросили придать зданию особый вид. расширение крыши. Они решили использовать стекло для новой секции, чтобы открывать панорамные виды, а также чтобы контраст между двумя частями здания был визуально приятным. Верхние уровни предлагают открытую атмосферу и были спроектированы в архитектурном стиле, аналогичном стилю существующего здания.

Канадский музей природы.

Посмотреть в галерее

Это Канадский музей природы, основание которого было заложено в 1912 году, когда Дэвид Юарт завершил первоначальное здание. Однако вскоре после этого каменная башня начала проваливаться в землю, и ее пришлось снять. Здание было недавно отремонтировано, добавлена ​​современная пристройка.

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Новый раздел похож на призрачный образ ранее построенной башни.Он сделан из стекла и имеет простой и современный дизайн. Он предлагает панорамный вид и реконструирует внутреннюю зону циркуляции. В этой башне музей хранит копии крупномасштабных артефактов, таких как динозавры и мамонты.

Модульный pop-up ресторан.

Посмотреть в галерее

Странно выглядящая конструкция на крыше этого старого здания в Милане не является пристройкой, а фактически является временной структурой, которая функционирует как ресторан. Он называется Priceless и представляет собой всплывающий ресторан, спроектированный Park Associati, который легко разбирается и перемещается.Это пространство, в котором можно проводить мероприятия или бронировать места для широкой публики. Он вмещает до 24 гостей, и все они сидят за одним большим столом.

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Ресторан можно собрать всего за два дня и перевезти в другое место, где он будет установлен краном. Он имеет стеклянные фасады, открывающие виды, а также скатную крышу и террасу. В Милане ресторан разместили на крыше здания с видом на пиццу делла Скала.

Посмотреть в галерее

Необычная архитектура здания Союза румынских архитекторов превратила его в достопримечательность столицы государства. Здание было построено в конце 19 века и служило посольством Австрии. Затем, в декабре 1989 года, он почти полностью сгорел. После этого он был разделен на две части.

Посмотреть в галерее

В 2003 году здание было значительно пристроено, теперь оно насчитывает 7 этажей.Пристройка построена в современном стиле. Однако первоначальное строение необходимо было сохранить как таковое, поскольку оно считалось исторической достопримечательностью. В результате архитекторы Дан Марин и Зено Богданеску решили укрепить старую конструкцию и построить на ней стеклянную башню.

Королевский музей Онтарио.

Посмотреть в галерее

Посмотреть в галерее

Гармония, однако, не является одной из самых определяющих характеристик Королевского музея Онтарио, строительство которого было завершено в 2007 году Studio Libeskind.Его впечатляющая архитектура делает его главной туристической достопримечательностью Торонто. Что действительно поражает в дизайне, так это драматическое сочетание старого и нового и то, как старую конструкцию пронизывает новая стеклянная пристройка. Кажется, будто из здания вырос стеклянный кристалл. Этот контраст — определяющая характеристика этого проекта, лежащая в основе всего дизайна.

Башня Херста.

Посмотреть в галерее

В 2006 году компания Foster and Partners завершила строительство Hearst Tower, став первым зеленым высотным офисным зданием в Нью-Йорке.Его дизайн впечатляет, особенно с учетом того, что основание представляет собой шестиэтажное каменное сооружение, на котором построена башня из стали и стекла. Пристройка имеет скульптурный зазубренный силуэт и была создана с использованием треугольных стальных рам. В данном случае интересно то, что большая часть стали, использованной в проекте, была переработана, а также то, что архитекторы использовали значительно меньше стали, чем для других подобных проектов.

Что нужно помнить: Стеклянные крыши | Характеристики

Стеклянные крыши могут быть потрясающей архитектурной особенностью, но они создают ряд технических проблем для дизайнеров и разработчиков.

С самого начала должно быть ясно, каковы стремления к стеклянной крыше. Исключительно для того, чтобы свет проникал в самое сердце здания? Если у него есть другие функции, они решат большинство технических проблем.

Основы

Баланс между светом и теплом является наиболее важным аспектом для спецификатора. Доступны типы стекла, которые могут отражать более 60% лучистой энергии, падающей на крышу в виде солнечного света, при этом позволяя значительной части оптического спектра проникать в здание.Конечно, эти специализированные очки дорогие.

Зимой необходимо обеспечить минимальные потери тепла через стеклянную крышу. Для проектов с высокими техническими характеристиками можно рассмотреть тройное остекление, но убедитесь, что температурный градиент (разница температур между поверхностью внутреннего стекла и внешнего стекла) определен, чтобы предотвратить образование конденсата при нормальном использовании. Горизонтальное стекло более подвержено этим эффектам.

Затенение и вентиляция

Специалист должен также учитывать детали обрамления и соединения.Стеклянная крыша должна соответствовать более высоким стандартам водонепроницаемости и противостоять тепловым и ударным воздействиям, чем навесные стены. Специалисты должны тщательно учитывать это при установлении требований к прочности рамы и гибкости уплотнений.

Установка стекла для управления усилением солнечного излучения может быть дорогостоящим. В качестве альтернативы можно указать внешнюю штриховку. Это может уменьшить тепло, достигающее стекла, и может быть частью эстетического дизайна. Однако это может затруднить очистку и обслуживание.Внутреннее затенение следует рассматривать как последнее средство — оно может контролировать блики, но гораздо менее эффективно для уменьшения солнечного излучения.

В некоторых случаях, тем не менее, солнечная энергия может быть полезной, и стеклянные крыши могут быть спроектированы так, чтобы действовать как солнечные коллекторы, так что конструкция здания ниже действует как накопитель солнечной энергии, помогая снизить тепловую нагрузку здания и углеродный след.

Вентиляция — еще одна важная проблема.

Если в здании есть достаточно высокое пространство, такое как атриум, в стратегии вентиляции это можно использовать, создав солнечный дымоход, который вызывает естественную вентиляцию за счет создаваемого эффекта трубы.

Также может потребоваться противодымная вентиляция. В большинстве конструкций используется механическая система для открытия вентиляционных отверстий при отключении питания. Однако в первую очередь следует рассмотреть возможность установки вертикальных вентиляционных отверстий по периметру, которые защищают от непогоды даже в открытом состоянии.

Должны быть предусмотрены соответствующие водостоки для стока дождевой воды. Следует обратить внимание на горизонтальное стекло, которое может значительно прогнуться под собственным весом, вызывая скопление дождевой воды. Это может оставить водяные следы, которые могут стать причиной окрашивания.Следует использовать сток один из 80 или лучше.

Здоровье и безопасность

Прочность и безопасность всегда были приоритетом для стеклянных крыш. Любая конструкция должна выдерживать нагрузку ремонтных работ. Это может быть прямо на стекле или через портал.

Также следует учитывать поломки. Многослойное закаленное стекло считается самым безопасным вариантом. Он прочный, и, если он сломается, он останется на месте, если его правильно удерживать в раме.Менее затратным вариантом для стеклопакетов является комбинация закаленного стекла для верхнего стекла и многослойного стекла для нижнего стекла, но существует повышенный риск выхода из строя.

Введение упрочнения, особенно верхнего остекления, поднимает проблему самопроизвольного разрушения из-за включений сульфида никеля. Этого можно избежать, выбрав остекление, прошедшее термообработку. Это снизит вероятность поломки примерно с 4% до 1% и считается важным для дорогих или трудно заменяемых мест, расположенных непосредственно над занятыми участками.

Также необходимо учитывать, чтобы крышу можно было строить, обслуживать и чистить безопасно, поскольку это требование CDM и правил работы на высоте. Если они с самого начала рассматриваются как неотъемлемая часть проекта, вероятность возникновения проблем в будущем значительно снизится.

Стандарты

Существует ряд соответствующих стандартов и кодексов, которые можно использовать для определения характеристик стеклянной крыши. Однако не следует полагаться только на них, и необходимо четко определить особые требования.

Это наиболее актуальные стандарты:

• BS 6180: Барьеры в зданиях и вокруг них устанавливают основные характеристики безопасности.
• BS 6206: Спецификация требований к характеристикам ударной вязкости для плоского безопасного стекла и безопасного пластика для использования в зданиях была заменена на BS EN 12150: Стекло в строительстве — термически упрочненный силикат натриевой кислоты в безопасном стекле. Это не учитывает испытания на удар. Можно использовать старый стандарт или включить в него BS EN 13049 Окна — мягкие и тяжелые удары телом.
• BS EN 12600: Стекло в строительстве — испытание на маятник также необходимо учитывать для всех уязвимых застекленных областей.
• BS 6262: Остекление зданий охватывает некоторые общие вопросы по размещению стекла. Руководство Федерации стекла и остекления «Правильное остекление в нужном месте» также дает советы по размещению.

Техническая записка 10 Центра оконных и облицовочных технологий «Использование стеклянных накладок» является еще одним ценным справочником.

Стеклянная крыша — преимущества и идеи для вдохновения

Техника остекления кровли стала обычным явлением в строительстве и интерьере дома.Поскольку это полупрозрачный материал, стекло можно использовать в некоторых стратегических точках, чтобы сделать интерьер более функциональным и уютным. Стеклянная крыша также имеет много преимуществ для тех, кто хочет комфорта, не беспокоясь о частом обслуживании.

Преимущества стеклянной крыши

Pinterest

Энергосбережение : поскольку стеклянные крыши позволяют естественному свету полностью проникать в окружающую среду, они становятся устойчивой альтернативой для освещения пространства за счет снижения потребления электроэнергии.Коммерческие помещения могут заменить этот более экономичный вариант.

Защита от ультрафиолетовых лучей : ищите материалы от производителей, которые гарантируют защиту от этих лучей, поскольку чрезмерное воздействие солнечного света может нанести вред здоровью.

Низкие эксплуатационные расходы : и плитка, и панели устойчивы, и даже если они сломаются, их можно переработать и использовать повторно. В свою очередь, материал пропускает естественный свет, устраняя влагу и плесень, накопленные в окружающей среде.

Амплитуда Space : это потому, что стекло позволяет визуализировать весь экстерьер, создавая иллюзию того, что окружение намного больше.

Подержанные очки

Многослойное стекло : этот тип стекла обеспечивает большую устойчивость и долговечность к внешним воздействиям, то есть ни солнечные лучи, ни дожди не разрушают материал.

Закаленное стекло : этот вариант стекла идеально подходит для больших помещений или на открытом воздухе и может использоваться на балконах или крышах больших зданий.

Непрозрачное стекло : как следует из названия, это более матовое стекло, идеально подходящее для тех, кто ищет уединения в окружающей среде.

Стеклянная крыша цена

Pinterest

Установка стеклянной крыши / покрытия обычно требует больших затрат по сравнению с обычной техникой. Разница в цене именно в цене материала и поставщика. Из-за этой большой разницы стеклянные панели часто используются в некоторых проектных средах, таких как балкон или пространство, которое вы хотите осветить.

Хотите сделать свой дом, балкон, зону отдыха или гараж еще интереснее? Ознакомьтесь с приведенными ниже идеями стеклянной крыши и выберите наиболее подходящую для своего дома :

1.

Pinterest

2.

Pinterest

3.

Pinterest

4.

Pinterest

5.

Pinterest

6.

Pinterest

7.

Pinterest

8.

Pinterest

9.

Pinterest

Теги: преимущества стеклянной крыши, Балкон, стеклянная крыша, идеи стеклянной крыши, дом, домашний декор, дизайн интерьера, зона отдыха, крыши

Остекленные фасады и крыши на стальных опорах

Сталь — наиболее подходящий материал для использования для поддержки фасадов в условиях, когда остекление должно поддерживаться на расстоянии более четырех метров. Прочность и жесткость стали таковы, что опорные элементы имеют меньшее сечение и, следовательно, менее заметны, чем в случае других широко используемых материалов, таких как алюминий.

Трубчатые и натяжные элементы используются в крышах атриумов и вертикальных фасадах для создания элегантной и минимально назойливой опоры для остекления. С большими прогибами можно справиться путем тщательной детализации креплений к остеклению, чтобы избежать локального изгиба стекла.

[вверх] Крыши атриумов и небесные фонари

Atria — это общие черты офисных зданий, в планировке которых используются большие перекрытия.В торговых центрах на внешних стенах обычно мало окон, а магазины обычно выходят на внутреннюю «улицу», которая широко застеклена на уровне крыши. Остекление крыши позволяет естественному свету проникать глубоко внутрь здания для пользы пользователей и снижения энергопотребления искусственного освещения.

Структурные системы, используемые для поддержки этих крыш, спроектированы так, чтобы максимально увеличить количество света, попадающего в здание, с использованием элементов минимально возможной ширины.Часто используются трубчатые элементы, окрашенные в светлый цвет, чтобы поглощать как можно меньше света.

[вверх] Системы остекления с прижимными пластинами

Прогон с прижимной пластиной

Небесные светильники, состоящие из областей наклонного остекления в одной плоскости и крыш атриумов, могут иметь систему наклонных стропил с ортогональными прогонами, которые предназначены для удержания остекления за счет приложения усилия зажима.Стеклянные панели могут быть монолитными или изолированными, а в простых световых лучах обычно зажимаются по всем четырем краям с помощью прижимной пластины, которая ввинчивается в стропилину или прогон. Установочные блоки предусмотрены на нижнем крае стекла, чтобы противостоять компоненту веса, действующему в плоскости стекла.

Управление водными ресурсами является фундаментальным условием правильного функционирования системы оконного остекления. Наклон крыши должен быть достаточным, чтобы предотвратить отклонение стекла и опорных элементов от образования луж и обеспечить достаточную скорость потока для смывания грязи.Дождевая вода неизбежно будет предотвращена от свободного стекания с помощью прижимных пластин прогонов, но в местах соединения стропил и нажимных пластин прогонов должны быть предусмотрены зазоры, чтобы позволить стечь большей части воды. Заглушки, которые пристегиваются к прижимной пластине, придают остекленным планкам эстетичный внешний вид.

Стропила и прогоны спроектированы с дренажными каналами, которые соединяются между собой в качестве вторичного дренажного пути, так что любая вода, которая проходит через прокладки на краю оконного стекла, собирается и направляется вниз по крыше, чтобы отводить ее внизу стропила.Вторичным потенциальным источником воды является конденсат на внутренней поверхности стекла, который также предназначены для сбора опорных элементов. Каналы отвода конденсата на прогонах отводятся в аналогичные каналы на стропилах и выводятся наружу по низу крыши. Элементы для этого типа крыши обычно изготавливаются из алюминия, потому что профили, необходимые для размещения карманов для прокладок и образования каналов отвода конденсата, легко выдавливаются.

Стропило-прогон

[вверху] Стальные стропила, поддерживающие алюминиевые профили

Стропила стальная

Для создания застекленных крыш с длинным пролетом могут быть предусмотрены стропильные конструкции для поддержки алюминиевых профилей, имеющих форму, обеспечивающую водоотведение и функции поддержки остекления.Между этими стропилами простираются прогоны, чтобы обеспечить соединительные дренажные и конденсатные каналы. Затем геометрия обрамления определяется размером стеклопакета, который, в свою очередь, может определяться максимальным весом, с которым можно справиться в случае замены стеклопакета после поломки.

Соединения между стальными конструкционными стропилами и алюминиевыми профилями должны иметь соответствующую регулировку, чтобы можно было установить остекление с допусками на проектирование фасада, которые часто составляют около +/- 2 мм.

[вверх] Остекление с силиконовым остеклением

Дерево опоры крыши

Внешнему остеклению можно придать частично ровную поверхность, исключив прижимную пластину и заглушки на прогонах и заменив их силиконовым наконечником. Это обеспечивает непрерывную поверхность между стропилами, устраняя захват воды за прижимной пластиной прогона, и в результате получается более чистая поверхность, поскольку дождевая вода стекает быстрее и уносит с собой грязь.

• Силикон, указывающий на прогоны

• Силиконовое остекление с патч-фурнитурой

Этот тип остекления может использоваться для более пологого ската крыши, чем прогоны с прижимными пластинами, за которыми может скапливаться вода, что приведет к накоплению грязи. Остекление является односторонним против подъемных сил (от стропил к стропилам), но поддерживается с четырех сторон против внутреннего давления.

Остекление можно удерживать с помощью отдельных креплений с интервалами по краям стекол.Эти «заплаты» крепятся болтами через стыки между стеклопакетами к несущим стальным конструкциям. Они изолированы от стекла пластиковой шайбой и втулкой на нейлоновой основе, а соединения заострены силиконом для обеспечения герметичности. Ровная поверхность может быть прервана только накладками, которые удерживают остекление от подъемных сил.

На изображенной крыше треугольные стеклопакеты образуют граненую поверхность, следующую за несущими стальными конструкциями. При таком расположении остекления крыши крыша закрыта лицевой стороной и не имеет вторичного пути для воды в случае разрушения силиконового шва, а также средств борьбы с конденсацией, как это видно из внутреннего вида крыши ниже.

• Стыки между стропильными стропилами рамы

Стыки между элементами оболочки стальной решетки свариваются с использованием разделительных пластин для облегчения производственных допусков, как показано на фотографии. Оболочка решетки поддерживается в этом случае «деревьями» из полых круглых профилей. Штифты используются для создания простых и эстетичных соединений между каркасом сетки и опорными деревьями.

[вверх] Вертикальные фасады со стальными стойками

Стойка стальная с прижимной пластиной

Стальные элементы обеспечивают большую гибкость выбора, когда стеклопакеты требуются для поддержки большой площади фасада. Например, в пространстве с двойной высотой стойки могут быть расположены на расстоянии нескольких метров друг от друга (например, четыре метра и более), поддерживая горизонтальные фрамуги для обеспечения прозрачности при просмотре под углом.

Прокладки, закрепленные на стальных стойках, обеспечивают опору для внутренней поверхности остекления. Прижимная пластина, прикрепленная болтами к стальному элементу, используется для фиксации остекления на месте.

Прогиб часто является ограничивающим критерием для конструкции несущей конструкции, а более высокий модуль упругости стали по сравнению с алюминием означает, что для длинных пролетов в качестве материала стоек предпочтительно используется первая. Элемент стойки может принимать самые разные формы: показаны тройник и правая часть (слева).

Стойки и стропила RHS

В проиллюстрированном застекленном корпусе (справа и ниже) используются «крестовины» с четырьмя и двумя болтами для обеспечения гравитационной и боковой поддержки остеклению. Соответствующие допуски на строительные допуски обычно должны делаться при соединении крестовин со стойками. В креплениях к стеклу на болтах предусмотрены поправки на относительное тепловое движение.Эти припуски должны быть сохранены для этой цели и не должны учитываться в строительных допусках.

• Паук с четырьмя болтами из нержавеющей стали
  (Изображение любезно предоставлено Arup)

Стойки фермы с горизонтальными плечами используются для обеспечения боковой и вертикальной поддержки застекленного входа. Фитинги из нержавеющей стали с болтовым креплением используются с восемью болтами на каждую панель на рисунке (ниже).

Стойки фермы с горизонтальными рычагами

Изготовленные стальные стойки разной глубины вдоль элемента легко изготовить, поэтому стойки не нужно ограничивать призматическими секциями, в отличие от экструдированных алюминиевых элементов, где процесс экструзии обязательно приводит к такой форме.

Здание Western Morning News имеет конические изогнутые стальные колонны, которые поддерживают конструкцию крыши и образуют стойки для наклонного наружу остекления.Стекло поддерживается боковыми кронштейнами, прикрепленными к колоннам, а вертикально — тросами, подвешенными к вершинам колонн. Пауки из нержавеющей стали обеспечивают соединение между стеклом и опорными элементами.

• Western Morning News Building, Плимут

Вантовые опоры

Повышенная жесткость на изгиб в стойках может быть достигнута за счет использования тросов небольшого диаметра.Столбы также могут быть сформированы только из кабелей, как показано на рисунке (справа и внизу).

Тросы натянуты для сохранения жесткости элемента при изменении нагрузки. Если этого не сделать, нагрузка, приводящая к сжатию кабеля, приведет к провисанию кабеля и получению более гибкого элемента для этого случая нагрузки.

Стойки кабеля в аэропорту Чанги
(Изображение любезно предоставлено Arup)

[вверх] Точечное остекление

Остекление с точечной фиксацией впервые было применено в Les Serres, Parc de La Villette.Стеклянные панели, используемые в этом проекте, имеют площадь около 2 квадратных метров и подвешены на вторичной стальной раме.

Остекление с точечной фиксацией, Le Serres
(Изображение предоставлено RFR)

Стекла соединяются по углам, образуя стеклянный корпус. Стена поддерживается сбоку кабельными фермами по горизонтальным краям оконных стекол с помощью шарнирных креплений на болтах в каждом углу.В стыках в середине стены четыре стекла сходятся вместе, а опоры имеют четыре шарнирных болта.

Жесткий стержень присоединяется к кабельной ферме. Силиконовый наконечник герметизирует стык между стеклами.

В приведенном ниже примере остекление поддерживается стойками с правой стороны с точечным креплением.

Стержень с резьбой из нержавеющей стали обеспечивает регулировку вне плоскости, а напряжения изгиба в стекле устраняются за счет использования шарнирного соединения, как показано. Позиционный допуск достигается за счет использования отверстий увеличенного размера в стеклопакете.

• Опорный кронштейн остекления La Villette
  (Изображение предоставлено Arup)

• Точечное остекление на стойку RHS

Стеклянные ребра можно использовать вместо стальных или алюминиевых стоек для увеличения прозрачности застекленного шкафа, как показано ниже. Стеклянные ребра обеспечивают боковую поддержку остеклению так же, как и столбы. Точечные опоры из нержавеющей стали соединяют фасадное остекление со стеклянными оребрениями.

• Стеклянное ребро с резьбовыми соединениями

• Остекление на стеклянных ребрах с керамической фриттой
  (Изображение любезно предоставлено Arup)

Этот подход можно распространить на весь фасад, как показано на рисунке. Пауки из нержавеющей стали крепятся к ребрам с помощью патч-фитингов. На остекление в уровне пола наносится обожженная керамическая фритта. Это обеспечивает особенность и скрывает конструкционную глубину на уровне пола.Он также придает оттенок интерьеру.

Nokia Building, Пекин
(Изображение любезно предоставлено Arup)

[вверху] Фасады с опорой на кабель

Beijing Poly Plaza
(Изображение любезно предоставлено Tim Griffiths, Skidmore, Owings & Merrill LLP)

Фасады с кабельной опорой используются там, где требуется большая площадь остекления для ограждения больших объемов с ограниченным проникновением со стороны несущей конструкции.Одним из первых примеров фасада, поддерживаемого кабельной сетью, является отель «Кемпински» в Мюнхене. Стеклянная стена размером 25 x 40 м, поддерживаемая сеткой кабелей с шагом 1,5 м в каждом направлении, поддерживает стену. Горизонтальные тросы натянуты на соседние здания, а вертикальные — между конструкцией крыши и землей. Крепления, прикрепленные к кабелям на каждом пересечении, поддерживают стеклянные панели. Центр стеклянной стены прогибается до 900 мм при максимальной ветровой нагрузке. Более подробная информация об этом здании представлена ​​в Руководстве Института инженеров-строителей «Использование стекла в зданиях» ^[1] .

Более недавний пример — здание Beijing Poly Plaza, где стеклянная стена высотой 90 м и шириной 60 м, спроектированная Skidmore Owings и Merrill, поддерживается ортогональной сеткой из кабелей с тросами из нержавеющей стали, расположенными на расстоянии 1333 мм по горизонтали и 1375 мм по вертикали. Стеклянные панели немного меньшего размера (для размещения стыков) фиксируются на месте с помощью фитингов из нержавеющей стали, прикрепленных к кабелям в местах их пересечения.

• Пекин Поли Плаза

• Кабельная сетка
  (Изображение любезно предоставлено Skidmore, Owings & Merrill LLP)

• Кабели большого диаметра
  (Изображение любезно предоставлено Skidmore, Owings & Merrill LLP)

Стенка кабельной сети разделена на три части, которые не копланарны, как видно на иллюстрации, предварительно напряженными тросами большого диаметра из нержавеющей стали, к которым прикреплена ортогональная кабельная сеть.Эти большие кабели определяют границы подсекций и уменьшают максимальный прогиб стены до 900 мм. Более подробная информация об этой стене из кабельной сети представлена ​​в публикации SCI P396.

Значительные прогибы кабельных сетей Beijing Poly Plaza и Kempinski Hotel достижимы, потому что деформации стекол и уплотнений на стыках между ними небольшие. Нагрузки, вызывающие деформации, — это ветровые нагрузки, приложенные к большим площадям фасада.Это означает, что резких угловых изменений кабельной сети, которые могут возникнуть в результате точечной нагрузки, не возникает. Края и особенно углы стены кабельной сети, где она упирается в жесткую опорную конструкцию, требуют тщательной детализации, чтобы убедиться, что деформации могут происходить без недопустимых напряжений в стекле.

Еще одним примером стеклянной стены, поддерживаемой кабелем, является ограждение на Тауэр-Плейс в Лондоне. Ряд горизонтальных тросов, натянутых между конструкциями здания на каждом конце, обеспечивает боковую поддержку застекленному экрану.Пролет горизонтальных кабелей сокращен за счет предварительно напряженных стеклянных трубок, соединенных с колоннами. Вес стекла переносится на балки на крыше ограждения за счет вертикальных натяжных элементов в стыках между стеклами. Патч-фурнитура используется для крепления стекла к натяжным элементам.

Кабели, образующие кабельную сеть, несут значительные напряжения и должны быть подключены к конструкциям, которые достаточно жесткие и прочные, чтобы противостоять этим силам.Стена из кабельной сети Beijing Poly Plaza ограничена жесткими железобетонными стержнями с двух вертикальных сторон и трехэтажной стальной фермой наверху. Эти существенные ограничивающие элементы необходимы, чтобы противостоять натяжениям в кабелях.

Сообщается, что стеклянная стена в отеле Кемпински испытывает предварительное напряжение в горизонтальных кабелях по 85 кН каждый. Одиннадцать тросов проходят через всю ширину стены, поэтому они создают общую боковую нагрузку 935 кН (95 тонн) на поддерживающие здания.

Совершенно очевидно, что этот тип застекленной стены необходимо выбрать на ранней стадии проекта, чтобы обеспечить соответствующую прочность и жесткость ограждающих конструкций.

[вверх] Список литературы

1. ↑ Использование стекла в зданиях. 2-е издание (с поправками), 2015 г. Институт инженеров-строителей

[вверх] Ресурсы

[вверху] См. Также

[вверх] Внешние ссылки

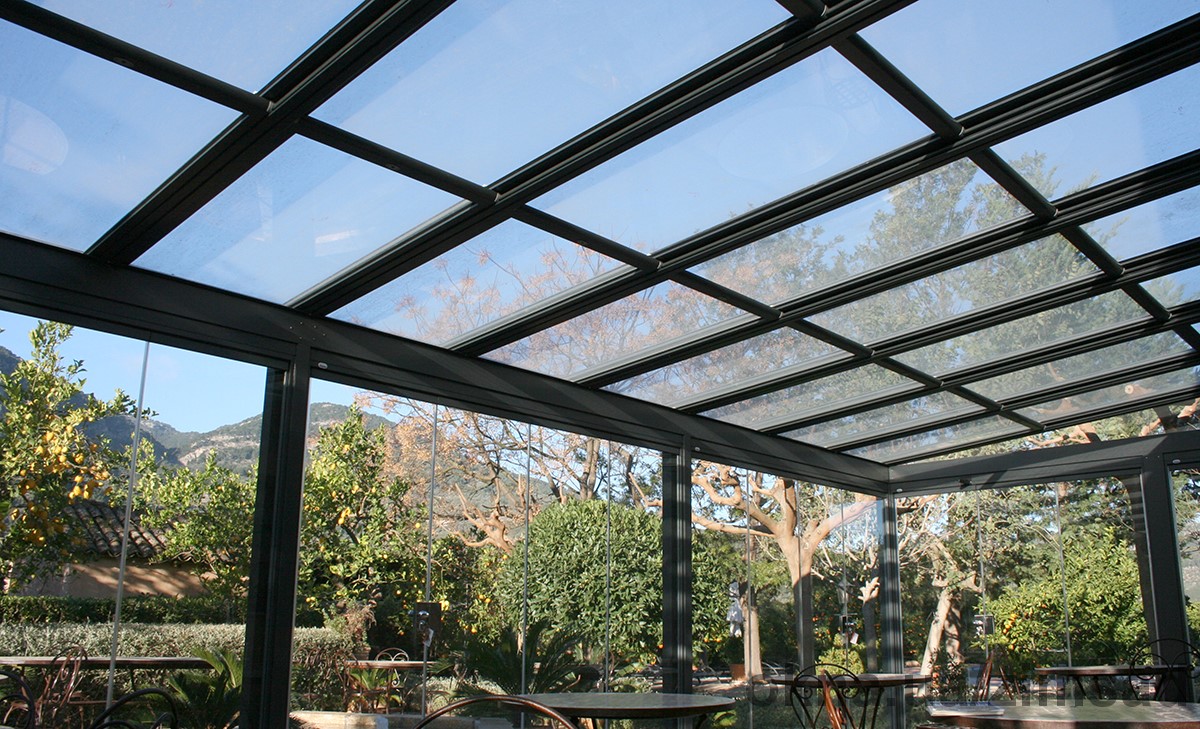

— жизнеспособная крыша из стекла | Все, что вам нужно знать

Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем бесплатно получить небольшую комиссию за соответствующие покупки.

Разве не было бы замечательно, если бы вы могли наблюдать за звездами из дома? Ну, один из способов сделать это — установить стеклянную крышу.

Возможно, это не самая оригинальная идея, но она завоевала немало поклонников среди городских домовладельцев. Тем не менее, стеклянная крыша, хотя и нестандартная, имеет свои преимущества и недостатки.

Кроме того, есть несколько других факторов, которые необходимо учитывать, прежде чем принимать решение о практичности этого проекта. Мы понимаем вашу дилемму относительно этого экспериментального дополнения, и поэтому мы составили это руководство, чтобы обсудить, жизнеспособна ли крыша из стекла.

Без лишних слов, приступим к делу.

1. Обеспечьте соответствующую опору для стены

Требуемое покрытие остеклением пропорционально площади остекления. Это означает, что для большей площади потребуется больше стекла, которое может быть довольно громоздким. Мы рекомендуем проконсультироваться с инженером, чтобы выяснить, в каком состоянии находится ваша стена.

В идеале ваши стены должны выдерживать вес стекла и повышать общую структурную целостность.Кроме того, вам, возможно, придется поставить стальные опоры с обеих сторон стеклянной конструкции. Обычно полезны пристройки со встроенной полой стеной, так как они дольше сохраняют внутреннюю изоляцию.

Кроме того, это является преимуществом для вашей стеклянной конструкции, поскольку полость может полностью скрыть стальную опору, если она вам понадобится. Оценивая ваши стены, имеет смысл взвесить логистику проекта.

Например, выясните, может ли полноразмерное стекло пройти через входную дверь или его нужно перенести на другую сторону здания.Тем не менее, если ни один из двух вариантов невозможен, стекло, возможно, придется поднять с помощью крана. Ваш подрядчик по кровле может взимать с вас дополнительную плату, поэтому обязательно следите за такими расходами.

2. Чистка и обслуживание без проблем

Дело в том, что стеклянные крыши нуждаются в небольшом уклоне, минимум 1%. Такой наклон позволяет дождевой воде смывать листья, пыль и мусор, скопившиеся на поверхности. Тем не менее, наклон в 5% или выше более полезен, поскольку он лучше справляется с очисткой материала.

Кроме того, стеклянная крыша требует большего обслуживания, чем традиционная крыша, поэтому убедитесь, что у вас есть возможность доступа к крыше для очистки и осмотра. Напротив, вы можете упростить ситуацию и вместо этого получить самоочищающееся стекло.

Если вы не знакомы с этой концепцией, давайте уточним подробнее. Самоочищающееся стекло имеет специальное покрытие, предотвращающее налипание листьев и пыли на поверхность. Объясняя далее, она очень похожа по функциям на душевую перегородку.

Покрытие можно добавить позже; тем не менее, его качество повышается при производстве на регулируемых заводских установках. Но не зацикливайтесь на слове «самоочищение», так как вам все равно придется очищать поверхность хотя бы раз в шесть месяцев. Тем не менее, обливания из шланга должно быть достаточно.

3. Рассмотрите возможность установки экранов

Хотя стеклянные крыши исключительно энергоэффективны, позволяя максимальному количеству света проникать внутрь домов, иногда это может быть слишком подавляющим.Короче говоря, непрерывный, яркий и сфокусированный солнечный свет иногда может испортить вам настроение.

Хотя это действительно выглядит великолепно, вы можете не захотеть, чтобы он был чем-то постоянным в вашем доме. Например, проникающий свет может создавать нежелательные блики на экране телевизора или отражаться от других поверхностей, искажая декор.

В идеале у вас должны быть эффективные механизмы для управления светом и теплом внутри вашего дома. Вот где на сцену выходят жалюзи или ширмы. Очень важно учитывать их с самого начала, чтобы их можно было легко интегрировать в мэйнфрейм.Кроме того, если вы ищете индивидуальные варианты, лучше всего включить их в проект кровли.

В качестве альтернативы вы можете выбрать специальное остекление крыши, чтобы создать желаемый световой эффект внутри вашего дома. Эти системы сохраняют очень мало солнечной энергии, тем самым предотвращая возможность возникновения парникового эффекта.

Кроме того, вы можете выбрать антибликовое покрытие, при котором на стекло наносится непрозрачная пленка, ограничивающая попадание солнечных лучей. Однако следует иметь в виду, что эти пленки уменьшают прозрачность стеклянной крыши.

Стеклянные лучи, улучшающие свет

Как следует из названия, в этом макете стеклянная структура усилена стеклянными балками. Включение балок может привести к увеличению ваших расходов, но результат будет не чем иным, как впечатляющим.

Обычно балки подгоняются под размер стеклянной крыши. После этого их ламинируют и укрепляют, чтобы они могли выдержать вес основной конструкции. В зависимости от размеров стекла каждая балка могла иметь толщину до 2 см.

4. Установка одинарного остекления

Не всем нам нужна обширная стеклянная крыша в наших домах, когда будет достаточно однослойной кровельной конструкции. Итак, если вам больше подходит последнее, мы рекомендуем установить большое отдельное стекло, которое может улучшить эстетику освещения вашего интерьера.

Кроме того, в отличие от мансардного окна, этот план должен полностью работать, если вы не собираетесь его открывать. Итак, смело инвестируйте в высококачественную систему двойного остекления и попросите своего подрядчика по кровле установить ее.Вы также можете воссоздать это изображение, где обеденный стол имеет те же размеры, что и стеклянная панель.

Тем не менее, вы должны определить приоритет размещения крыши, а затем разместить мебель по отношению к ней. В зависимости от размера стекла ваш подрядчик порекомендует идеальное место и лучший способ усиления стекла. Соответственно, они могут использовать стальные опоры или двойные балки по периметру конструкции.

5. Установка стекол на уровне земли

Это отличная идея для максимального увеличения света в подвале или комнате под террасой.В идеале эти стеклянные конструкции должны позволять людям безопасно ходить по ним. Если вам интересно, как это происходит, давайте просто скажем, что эти уникальные стеклянные панели ламинированы и усилены для этой цели.

Обычно стекло прилегает заподлицо с утопленной каймой вокруг него, которая направляет сточные воды вдоль гидроизоляционного слоя крыши. Вы даже можете использовать деревянный настил, как показано на рисунке.

Для большей безопасности вы можете нанести индивидуальное нескользящее покрытие, чтобы исключить риск падения.Иногда стекло покрывается пескоструйными «пятнами», которые обеспечивают лучшее сцепление с дорогой и снижают вероятность несчастных случаев.

Кстати, не все системы застекленных крыш поддерживают ходьбу. Только те, которые специально обработаны и разработаны для этой цели, позволяют пользователям ходить без риска. Так что, если это приоритетная задача, обязательно заказывайте именно этот сорт стекла.

Как вы уже догадались, стекло стоит намного дороже по сравнению с другими строительными материалами, такими как кирпич, цемент и т. Д.Чем более естественным будет ваш проект, тем дороже он станет.

Тем не менее, если вы хотите сократить накладные расходы, мы рекомендуем покупать «с полки». Эти заводские системы остекления доступны в стандартных размерах, и вы можете выбрать что-то подходящее для своего дома. Кроме того, вы можете сэкономить несколько сотен долларов, выбрав раму из алюминия или ПВХ.

Однако этот бит не полностью зависит от вас, поскольку вам нужно будет указать материал рамы при подаче заявки на разрешение на планирование.Тем не менее, в особо охраняемых природных территориях использование ПВХ или алюминия может быть запрещено.

1. Более высокая энергоэффективность

Стекло известно своими энергоэффективными свойствами и, как таковые, является отличным вариантом для использования солнечного света и сохранения тепла. Тем не менее, вы должны обязательно использовать стеклянные панели с низким коэффициентом излучения, поскольку они обеспечивают лучшую изоляцию от холода, тепла и шума.

В местах с экстремальными температурами лучше всего подходит многослойное остекление, так как оно помогает снизить счета за электроэнергию (отопление помещений и кондиционирование воздуха). Таким образом, вы можете наслаждаться своим стеклянным порталом, не беспокоясь о повышенных расходах в конце месяца.

2. Улучшенное освещение

Это, несомненно, наиболее очевидное преимущество. Нет ничего лучше стеклянной крыши для улучшения естественного освещения в вашем доме.Он выглядит неземным и очаровательным, солнечные лучи отражаются от разных поверхностей.

Прозрачные конструкции позволяют проникать достаточному количеству света внутрь вашего дома и уменьшают потребность в источниках искусственного освещения. Кроме того, вы можете использовать это в своих интересах и спланировать свой декор таким образом, чтобы он работал в тандеме с ярким солнечным светом.

3. Минимальный уровень шума

Мы все ненавидим наших шумных соседей, и нет ничего лучше, чтобы не допустить их ночных махинаций, чем стеклянная крыша.Он отлично приглушает шумы и защищает ваш дом от внешних звуков. Итак, спите под звездной крышей и отключитесь от мира после утомительного рабочего дня.

4. Повысьте привлекательность вашего дома к бордюру

Конечно, стеклянная крыша — дело дорогостоящее, но в долгосрочной перспективе она может принести больше пользы вашему дому. Итак, когда вы захотите продать свою недвижимость, ваши потенциальные клиенты наверняка откроют для себя эффект «прозрачного стекла».

Кроме того, это просто показывает, что ваше заведение — современное, со структурами, повышающими эффективность и внешнюю привлекательность.Итак, если вы планируете будущую продажу, мы предлагаем включить этот элемент.

1. Проблемы с обслуживанием

Техническое обслуживание — это боль, если на вашей крыше недостаточно точек доступа или она слишком велика. Сохранять его безупречным — совсем другое дело, поскольку удаление пыли начинается с первого дня после установки.

Если вы не используете самоочищающееся стекло, возможно, вам придется чистить крышу еженедельно или хотя бы раз в две недели.Кроме того, вся цель стеклянной крыши в конечном итоге теряется, если она не идеально прозрачна, чтобы принимать естественный свет.

2. Утечки

Плохо установленные стеклянные панели могут вызвать сильные протечки в сезон дождей и позволить пыли проникнуть через щели. Нет смысла экономить несколько долларов на установке только для плохо выполненного проекта.

Поэтому лучше всего нанять специалиста, который сможет удовлетворить ваши конкретные требования и подобрать стекло таким образом, чтобы предотвратить сбои в работе в будущем.Помимо этого, утечки могут происходить из-за расширения и сжатия стекла. Таким образом, важно выбрать лучший сорт стекла, чтобы эти изменения не повлияли на целостность конструкции.

3. Проблемы безопасности

Наконец, стекло — не лучший материал с точки зрения безопасности. Он гораздо более хрупкий по сравнению с кирпичом, цементом или деревом и может не выдержать попытки взлома. Тем не менее, если вы все еще рассматриваете этот вариант, мы настоятельно рекомендуем использовать системы сигнализации, чтобы обезопасить свой дом от злоумышленников.

Кроме того, стеклянная крыша далеко не идеальна, если у вас есть другие здания с видом на вашу собственность. В конце концов, вы же не хотите, чтобы люди смотрели сквозь вашу прозрачную стеклянную крышу.

Вот и все!

Таким образом, мы надеемся, что сможем дать вам «четкое» изображение стеклянной крыши. Логично предположить, что жизнеспособность конструкции зависит не только от факторов, связанных со строительством, но и других важных факторов.

Прежде чем принять решение, свяжитесь с подрядчиком и узнайте, что нужно для установки стеклянной крыши.Может случиться так, что эксперт по кровельным работам может посоветовать отказаться от проекта, особенно если есть риск поставить под угрозу целостность вашего заведения.

Кроме этого, спланируйте масштаб проекта, так как стоимость полноразмерной крыши и однопанельной конструкции будет сильно отличаться. Убедитесь, что у вас есть полное представление о том, как все это будет выглядеть, поскольку после того, как ваша оригинальная крыша исчезнет, ​​пути назад не будет.

До следующего раза! Наслаждайтесь видом на небо!

Статьи по теме

23 типа и стиля вальмовых крыш для вашего будущего дома

Узнайте о 20 самых популярных типах крыш для вашего будущего дома

Что такое мансардная крыша, ее преимущества и недостатки

6 Экологичных кровельных материалов и зачем они нужны

13 лучших кровельных гвоздей

Как эффективно очистить ограждения водостока

Обзор водосточных желобов Shur Flo | Все, что вам нужно знать

EasyOn Gutter Guard Review 101 | Все, что вам нужно знать

5 лучших защитных ограждений для желобов из пенопласта [обзор и руководство покупателя]

9 лучших защитных ограждений для водосточных желобов из микропласта сегодня | Руководство покупателя

13 лучших защитных ограждений для желобов для сосновой хвои [Руководство для покупателя]

10 лучших солнечных водосточных желобов

11 лучших защитных ограждений для желобов для дома, не требующего особого обслуживания

Нужны ли навесы?

23 необычных красивых способа перепрофилировать водосточные желоба в вашем доме

LeafGuard Review | Все, что вам нужно знать

Остекление с уклоном | WBDG — Руководство по проектированию всего здания

Введение

Мансардные окна использовались более века для внутреннего дневного освещения.Ранние световые системы состояли из листового стекла (позже — проволочного стекла) в металлических рамах и часто включали как внешний световой люк, так и декоративный внутренний «диффузор» или «световой поток». Большинство современных световых люков в настоящее время состоят из изоляционного остекления, заключенного в алюминиевые рамы, которые могут иметь различную конфигурацию (например, односкатный, коньковый, пирамидальный, цилиндрический свод). Мансардные окна — это спроектированные системы, которые собираются из стандартных или нестандартных профилей, предоставляемых производителями мансардных окон, и, например, единицы, сделанные производителями остекления, но они имеют общие элементы дизайна, необходимые для их работы.На этой странице используется термин «световой люк» для описания собираемых на месте систем наклонного остекления. В строительной отрасли термин «мансардное окно» часто применяется к относительно небольшим световым окнам, изготовленным в заводских условиях, часто с пластиковым остеклением. Эти световые люки конкретно не рассматриваются на этой странице.

Описание

Ниже приводится краткое описание типичных компонентов светового люка:

Опорные элементы : стропила, простирающиеся от подоконника до конька, поперечные балки между стропилами и прижимные стержни, которые прижимают края стекла к стропилам.Прижимные планки часто закрывают стропильными колпаками, чтобы скрыть головки крепежа и защитить их от дождевой воды.

Заполняющие панели : Обычно стекло (см. Раздел «Проектирование для обеспечения долговечности отделки — предотвращение отказов стеклопакетов и сохранение трещин и сохранение остекления» (ниже) для получения рекомендаций по типичной конфигурации и дизайну), но также и фирменные полупрозрачные изделия, такие как листы стекловолокна или сэндвич из стекловолокна панели (не упомянутые на этой странице).

Основы (функции)

Тепловые характеристики (проводимость, солнечное излучение, тепловой разрыв, комфорт)

испытывают значительный приток тепла от солнечной энергии в летнее время и потери тепла в зимний период, которые необходимо рассчитывать и учитывать при проектировании механической части.Этот аспект конструкции обсуждается на странице Руководства по проектированию ограждающих конструкций здания Atria Systems. Тепловые характеристики мансардного окна во многом зависят от тепловых характеристик остекления; см. обсуждение тепловых характеристик в разделе «Остекление».

Защита от влаги (проникновение воды, сопротивление конденсации)

Функционально световые люки являются крышами и поэтому подвергаются большему воздействию дождевой воды и гораздо более подвержены утечке воды, чем системы вертикальных окон.Даже для новых, хорошо загерметизированных оконных люков некоторая утечка за пределы внешнего остекления неизбежна. Подобно окнам и навесным стенам, световые люки подвержены конденсации в зимний период, когда температура поверхности внутренних стеклянных поверхностей опускается ниже точки росы для внутренних условий. Утечки и конденсат должны быть собраны и отведены наружу с помощью непрерывной дренажной системы, состоящей из соединенных между собой желобов для конденсата и порога.

См. Обсуждение защиты от влаги в остеклении, которое также применимо здесь.

Визуальный (дневное освещение, эстетика)

Мансардные окна исторически использовались для дневного освещения внутренних пространств, используя как экономию энергии, так и положительный психологический эффект естественного освещения над искусственным. Внешний вид поверхностей световых люков во многом определяется используемым остеклением; см. обсуждение в Остеклении.

Звук (акустика)

Как и другие системы остекления, передача звука через световые люки в значительной степени является функцией передачи звука через остекление.См. Обсуждение в разделе «Остекление». Подобно системам окон и навесных стен, снижение передачи звука через световые люки требует комплексной стратегии, которая включает не только уменьшение передачи звука через остекление (например, путем добавления толщины ламината, слоев ламината, толщины стекла или воздушного пространства), но также и по периметру. конструкция (т.е. уменьшение утечки воздуха).

Безопасность

Мансардные окна значительно увеличивают опасность, связанную с разрушением стекла. Строительные нормы и правила давно предусматривают удержание стекла в мансардных окнах нежилых зданий после разрушения, чтобы защитить жителей.Для эффективного удержания стекла требуется ламинированное стекло, стекло с закрепленной пленкой на внутренней поверхности или отдельные внутренние экраны для улавливания падающего стекла.

Пожарная безопасность (например, автоматические спринклеры и требования к дымоотводу) рассматриваются в Atria Systems.

Падающий лед и снег

Здания в холодном климате на протяжении веков боролись с ледяными и снежными образованиями, которые скользят, падают или уносятся ветром с их крыш, выступов и подоконников, причиняя вред людям и материальный ущерб.Обратитесь к странице ресурсов по вопросам проектирования зданий в холодном климате.

Здоровье и качество воздуха в помещении

Обычно используемые материалы для обрамления световых фонарей и остекления (например, алюминиевый каркас, резиновые прокладки, отвержденные силиконовые герметики) обычно не влияют на качество воздуха в помещении. Но утечка воды из плохо спроектированных или построенных световых люков или из-за дефектных оконных проемов по периметру может и часто вносит свой вклад в рост плесени и грибка и, как следствие, проблемы с качеством воздуха в помещении.Детали конструкции и конструкции, исключающие проникновение воды, имеют решающее значение для предотвращения проблем с качеством воздуха в помещении. См. Рекомендации по применению и дизайну (ниже) для подробного руководства по конструкции.

Прочность и ожидаемый срок службы

Алюминий по своей природе устойчив к коррозии в большинстве сред; см. обсуждение в Windows, которое также применимо и здесь.

Причины i.g. неисправности агрегата в мансардных окнах обсуждаются в разделе «Остекление». Дополнительное воздействие ультрафиолетового света, ускоряющего старение герметиков для остекления, и большего количества осадков, как правило, приводит к значительному усилению нагрузки на наклонное остекление по сравнению с вертикальным остеклением и приводит к сокращению срока службы оконных стекол по сравнению с окнами.Типичная промышленная гарантия составляет пять лет для наклонного изоляционного остекления по сравнению с десятью годами для вертикального остекления.

Ремонтопригодность и ремонтопригодность

Срок службы и необходимое обслуживание для типичных покрытий алюминиевой рамы обсуждаются в Windows. Отделка на наклонных поверхностях рамы и герметики по периметру наклонного остекления портятся быстрее, чем для вертикальных окон, по причинам, указанным в параграфе выше.

Мансардные окна требуют очистки как внутренних, так и внешних поверхностей остекления.Для больших световых люков очистка требует специальных условий доступа, таких как специальные леса или анкеры для подвесных лесов или промышленного оборудования для веревочного доступа. Эти условия доступа должны соответствовать стандартам Управления по охране труда (OSHA).

Устойчивость

И. Г. единицы в мансардных окнах имеют более короткий срок службы, чем например, агрегаты устанавливаются в вертикальные окна и навесные стены. Тем не менее, когда потребление энергии вызывает беспокойство, нет разумных альтернатив изоляционному остеклению для строительства световых люков.

Естественный свет, обеспечиваемый мансардными окнами, может снизить потребность в электроэнергии для освещения. Рейтинговая система LEED, разработанная USGBC, позволяет засчитывать дневное освещение, а световые люки — это обычная особенность дизайна в зеленых зданиях. Снижение затрат на освещение часто перевешивается повышенными потребностями в энергии для обогрева и охлаждения внутреннего пространства в результате увеличения потерь тепла или притока тепла через световые люки по сравнению с обычными крышами. Требуется индивидуальный инженерный анализ для определения окупаемости энергии и стоимости жизненного цикла, связанной с мансардными окнами; см. обсуждение в Atria Systems.

В Windows обсуждается возможность вторичного использования остекления и алюминиевых рам.

Установление рекорда системы

Подобно навесным стенам и прерывистым окнам, первым шагом к успешному дизайну является выбор системы светового люка, которая продемонстрировала успешный послужной список в аналогичных применениях и экспозициях. ASTM E1825— Стандартное руководство по оценке материалов, изделий и систем для наружных строительных стен. предоставляет руководство по оценке послужного списка системы.В дополнение к послужному списку системы, проектировщик должен оценить результаты лабораторных испытаний для системы (сопротивление конструкции ветру, проникновение воды и сопротивление утечке воздуха, сопротивление конденсации и т. Д.), Чтобы установить, что стандартная система способна удовлетворить требования к производительности проекта для конкретного объекта.

Конструкция для обеспечения гидроизоляции

Успешный дизайн светового люка признает, что маловероятно предотвратить проникновение воды через световой люк при любых условиях, и обеспечивает систему сбора для защиты от утечек и капель конденсата.Ниже приведены передовые методы проектирования мансардных окон:

• Обеспечьте непрерывную систему желобов, составляющих единое целое со стропилами и поперечинами светового люка, для сбора утечек и конденсата. Желоба поперечины должны иметь выемки на концах, чтобы обеспечить сток в стропильные желоба. Воду необходимо сливать из желоба в желоб, но никогда, например, из желоба. единицы ниже.
• Обеспечьте внешнее мокрое уплотнение. Влажное уплотнение, состоящее из неотверждающейся бутиловой ленты для остекления и наружного силиконового валика колпачка и установленное с надлежащим качеством изготовления, обеспечивает лучшую гидроизоляцию, чем сухая прокладка.
• Выберите систему с неразрезными стропилами. Мансардные окна часто протекают, когда отдельные секции стропил соединяются вместе, чтобы образовать одну более длинную секцию, потому что желоба не являются непрерывными. Использование мембранных заплат или аналогичного ремонта для сращивания стропильных желобов не является надежным. Большинство производителей мансардных окон могут изготовить, отделать и отправить стропила длиной до 30 футов. Однако транспортировка, подъем и установка очень длинных стропил сложны, и логистика этой работы (например,грамм. доступ грузовика, кран, необходимый для подъема, и т. д.) должны быть продуманы во время проектирования.
• Обеспечьте непрерывный металлический порог для сбора утечек и конденсата. Гидроизоляция должна быть наклонной и сливаться наружу. См. Раздел «Наружная стена», чтобы узнать, как интегрировать подоконник с внешней оболочкой здания.
• Выберите систему с защелкивающимися заглушками для стропил, а не с открытыми прижимными планками. Открытые головки креплений в прижимных планках могут вызвать утечку.
• Обеспечьте горизонтальные стойки с гладким остеклением без внешних прижимных планок, чтобы избежать разбрызгивания воды.
• Обеспечьте минимальный уклон потолочного люка 3/12.
• Совместите гидроизоляцию с деталями крепления. Для обеспечения наклонной планки порога обычно требуется наклонный бордюр.

Конструкция для сопротивления конденсации

Мансардные окна склонны к конденсации в холодных регионах. Конструкция светового люка должна включать определение необходимого коэффициента сопротивления конденсации (CRF) на основе ожидаемой внутренней влажности и местных климатических данных, а также выбор системы, соответствующей этому CRF.Как и в случае с окнами, коэффициент теплопередачи для остекления недостаточен для определения использования энергии или потенциала конденсации для всей системы, включая раму. Проектировщик должен оценить всю систему, включая условия периметра, на предмет возможной конденсации. Для зданий с высокой внутренней влажностью, таких как бассейны или музеи, требуется компьютерное моделирование светового люка и его теплового и влажного воздействия, чтобы подготовить проект, который ограничивает или предотвращает конденсацию.

Координатор с проектировщиком механических, конструкционных и светотехнических изделий

Согласуйте конфигурацию и пропорции светового люка с проектировщиком MEP.Чрезмерная потеря или приток тепла, чрезмерный уровень освещенности или блики — частые жалобы на световые люки. В механической конструкции должны быть предусмотрены меры для компенсации тепловых нагрузок, создаваемых световым люком. Иногда требуется затенение для уменьшения уровня освещенности. Дополнительную информацию см. В разделе «Системы Atria».

Доступ для очистки светового люка может потребовать значительных структурных возможностей. Текущие требуемые OSHA расчетные нагрузки для страховочных стяжек составляют 5 000 фунтов. Анкеры для строительных лесов или страховочные анкеры не могут поддерживаться обычным каркасом светового люка и требуют специального конструктивного каркаса.

Конструкция для дифференциального перемещения

Большинство световых люков обрамлены алюминиевыми стропилами, которые претерпевают значительные движения в ответ на суточные и сезонные изменения температуры. Это движение должно быть учтено в детали крепления, чтобы предотвратить возникновение напряжений, вызванных ограниченным движением. Стропила в типичных односкатных мансардных окнах имеют один закрепленный анкер гравитационной нагрузки и один или несколько анкеров ветровой нагрузки в скользящих соединениях. Детали конструктивного крепления должны определяться в индивидуальном порядке инженером-строителем и производителем светового люка.В некоторых системах каркас из конструкционной стали поддерживает алюминиевый каркас светового люка. Поскольку сталь и алюминий имеют существенно разные коэффициенты теплового расширения, соединения алюминия со сталью должны быть спроектированы с учетом ожидаемого дифференциального теплового движения.

Обеспечение долговечности отделки

См. Обсуждение в Windows. Обратите внимание, что срок службы отделки на наклонных поверхностях рамы меньше, чем у вертикальных поверхностей рамы.

Проектирование для долговечности остекления — I.G. Предотвращение отказа агрегата

Что касается других систем фенестрации, ключ к предотвращению, например. Запотевание агрегата в условиях эксплуатации заключается в том, чтобы вода не попадала по периметру остекления. Мансардные окна, в которых используются дискретные металлические упоры для поддержки нижнего края остекления, менее восприимчивы к скоплению воды, чем системы со сплошной опорой подоконника, в которой может скапливаться вода. Стратегии проектирования, ограничивающие проникновение воды (см. Выше), имеют решающее значение для долговечности остекления. См. Остекление и окна для дополнительного обсуждения i.грамм. отказ агрегата.

Проектирование долговечности остекления — растрескивание и удержание остекления

Как и в случае с окнами и навесными стенами, для предотвращения разрушения необходима хорошая практика остекления, предотвращающая контакт стекла с металлом. I.g. блоки должны быть установлены с соответствующим образом разнесенными установочными блоками и подушками, препятствующими ходьбе. См. Обсуждение в Остеклении.

Остекление мансардного окна иногда разбивается от летящих камней с соседних крыш с балластом или крыш с гравийным покрытием или осколками разбитого стекла над световым окном.Конструкция светового люка должна включать анализ возможности такого повреждения, в том числе возможность попадания гравийного балласта с соседних крыш. Установка парапетов на крышу или отказ от щебеночного балласта крыши в целом снижает риск поломки. В местах, где вероятны удары мусора, световые люки можно защитить с помощью защитной металлической решетки, установленной на верхней поверхности над стеклом. Там, где существует повышенный риск разрушения стекла или последствия разрушения стекла значительны, необходимо обеспечить прослойки ПВБ большей толщины, чем минимальная (например,грамм. 0,06 или 0,09 дюйма вместо типичных 0,03 дюйма, требуемых в соответствии с нормативными требованиями) в ламинированном внутреннем покрытии уместно. Все элементы остекления светового люка должны быть термически упрочнены, чтобы снизить риск разрушения. Монолитное полностью закаленное стекло не должно быть внутренней стенкой светового люка, чтобы избежать выпадения, связанного с самопроизвольным разрушением; см. обсуждение в Остеклении.

Вопросы управления материально-технического обеспечения и строительства

Как и в случае с другими системами наружных стен и крыш, наиболее важными задачами управления строительством для успешного проекта светового люка являются испытания макета и обеспечение качества во время строительства.Следующее имеет решающее значение:

• Требовать непрерывности между производственным чертежом и строительством. Некоторые производители навесных стен и световых люков усердно работают с дизайнером во время процесса рисования в магазине, но не работают одинаково усердно, чтобы передать важные детали установки полевым бригадам на этапе установки. Обращение к представителю производителя, знакомому с системой и рабочими чертежами на месте во время строительства, помогает обеспечить реализацию проекта, как показано на рабочих чертежах.Это особенно важно в начале работы.
• Спроектируйте световой люк и конструкцию по периметру, чтобы можно было заменять компоненты. Сопоставьте ожидаемый срок службы компонентов, соединенных вместе в сборку. Например, детализируйте переходы светового люка на соседние крыши, чтобы можно было заменить кровельную мембрану без демонтажа светового люка. Вместо мембранной гидроизоляции используйте прочные гидроизоляционные материалы, например, пороги из нержавеющей стали.
• Мансардные окна, которые избегают горизонтальных нажимных стержней (см. Выше), основаны на структурном силиконовом остеклении для передачи всасывающих ветровых нагрузок от остекления на поперечины.Испытания на адгезию (обычно выполняемые производителем силикона) необходимы для проверки расчетных значений конструкционных силиконовых швов. Кроме того, для структурного остекления производитель герметика должен просмотреть рабочие чертежи светового люка, чтобы проверить правильность конструкции стыка герметика, возможность изготовления герметика и методы его применения в полевых условиях.
• Проверьте работоспособность светового люка с помощью макетов. Макеты должны включать все репрезентативные детали конструкции периметра (подоконник, бедро, голова, грабли) и должны быть испытаны на сопротивление проникновению воздуха и воды.

Детали

Следующие детали можно загрузить в формате DWG или просмотреть в Интернете в DWF ™ (Design Web Format ™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от заголовка чертежа.

Наклонное остекление — планка карниза (деталь 3.4-1) DWG | DWF | PDF

Деталь показывает деталь карниза светового люка на обрамленном бордюре.

• Подоконник имеет непрерывный металлический фартук, который собирает конденсат и протечки.В стропильных желобах мансардного окна есть выемки для обеспечения дренажа на оклад.
• Бордюр имеет наклонный подоконник (показанный здесь с изогнутой стальной пластиной), обеспечивающий наклонную основу для гидроизоляции подоконника.
• Обрамление светового люка включает в себя дренажные отверстия в кармане остекления (для ограничения риска, например, поломки агрегата), желоб для конденсата в запорной части порога и герметизирующий стык между затвором порога и металлической планкой порога. Сливные отверстия закрыты перегородками или пеной с открытыми порами, чтобы закрыть пути проникновения насекомых.
• Крепление каркаса светового люка к строительной конструкции, расположенной ниже, обеспечивает защиту от теплового движения.

Наклонное остекление — деталь порога при переходе к крутой крыше (деталь 3.4-2) DWG | DWF | PDF

Деталь показывает деталь карниза светового люка в сборке крутой крыши. Он аналогичен Деталь 3.4-1, за исключением того, что металлический фартук порога также обеспечивает встречный план для крутой крыши в сборе. См. Раздел «Кровельные системы» для получения дополнительной информации о крутых кровельных системах.

Наклонное остекление — деталь вертикальных стропил при переходе к крутой крыше (Деталь 3.4-3) DWG | DWF | PDF

Деталь показывает деталь граблей светового люка в узле крутой крыши. В деталь прижимной планки интегрирована металлическая ответная планка для ступенчатой ​​планки, которая образует переход от крыши к стропилам. См. Раздел «Кровельные системы» для получения дополнительной информации о крутых кровельных системах.

Скатное остекление — деталь гребня при переходе к крутой крыше (деталь 3.4-4) DWG | DWF | PDF

Деталь показывает конек светового люка с крутой крышей в сборе.

• Верх светового люка защищен сплошным сверчком. Сверчок наклонен, чтобы пролить воду на грабли в крыше. Металлический каркас сверчка должен быть выбран так, чтобы ограничить риск гальванической коррозии алюминиевых стропил.
• Мембранная подложка для обшивки «сверчок» должна быть термостойкой, чтобы предотвратить преждевременное старение или вытекание клея.Дополнительную информацию см. В разделе «Кровельные системы на подкладочных мембранах».

Наклонное остекление — горизонтальная поперечина (деталь 3.4-5) DWG | DWF | PDF

Деталь иллюстрирует правильную интеграцию поперечной балки светового люка с вертикальными стропилами.

• Как и стропила, поперечная балка имеет встроенные желоба для сбора и отвода конденсата и небольших утечек. Желоба поперечной балки имеют выемки для обеспечения дренажа в стропильные желоба большего размера.
• Вес i.g. Устройство опирается на алюминиевые упоры, которые крепятся к поперечине шпонками или привинчиваются.
• Прикручиваемый винтом блок сдвига в поперечном сечении поперечной балки передает структурные нагрузки от поперечной балки на стропила светового люка. Скрытый блок сдвига значительно усложняет сборку светового люка, но обеспечивает более надежное крепление, чем резьбовые соединения.
• Герметизирующая деталь для остекления заподлицо между верхним и нижним светом более надежна, чем горизонтальные прижимные планки, но обычно требует структурного силиконового остекления, чтобы выдерживать ветровые нагрузки.

Наклонное остекление — вертикальные стропила (деталь 3.4-6) DWG | DWF | PDF

На детали показано вертикальное сечение стропила.

• Цельные стропильные желоба собирают конденсат и небольшие протечки и отводят их к окладу подоконника; см. выше.
• Непрерывная защелкивающаяся крышка скрывает прижимную планку и крепеж, удерживающий стеклопакет. Отдельная крышка обеспечивает более надежную защиту от протечек, чем открытые прижимные планки и крепежные детали, которые склонны к утечке при проникновении крепежа.

Наклонное остекление — изометрический вид системы управления водными ресурсами (деталь 3.4-7) DWG | DWF | PDF

Деталь показывает изометрический разрез основных компонентов светового люка и иллюстрирует непрерывность системы управления водными ресурсами, образованной поперечными желобами, стропильными желобами и гидроизоляцией подоконника.

• Конденсат, образующийся на внутренней стороне напр. агрегатов и на поперечных водостоках к встроенным поперечным желобам.Зубчатые концы в желобах поперечной балки позволяют дренажу в стропильные желоба.
• Стропильные желоба собираются на наклонной планке подоконника (см. Детали 3.4-1 и 3.4-2) и отводят воду наружу в местах стыка герметика между оконной планкой и подоконником рамы светового люка.

Новые проблемы

Стекло, которое легко чистить, с покрытием из диоксида титана иногда используется в наклонном остеклении, чтобы уменьшить затраты на обслуживание, связанные с очисткой стекла; см. обсуждение в Остеклении.

Фотоэлектрические системы, интегрированные в здание (BIPV) интегрированы в оболочку здания для преобразования солнечного света в электрическую энергию. Солнечные элементы, которые являются частью системы, иногда встраиваются в крыши и световые люки, а не на внешние стены, чтобы использовать дополнительный солнечный свет, улавливаемый наклонными поверхностями. Поскольку солнечные элементы обычно не предназначены для использования в качестве гидроизоляционных элементов, они обычно требуют установки за пределами ограждающей конструкции здания.Дополнительную информацию см. На странице ресурсов BIPV в Руководстве по проектированию всего здания.

Дизайн и выбор светового люка

Тепловые характеристики

Проникновение воздуха

Устойчивость к проникновению воды

Акустические характеристики

Анодированные покрытия

Высокоэффективные органические покрытия

Дополнительные ресурсы

WBDG

Задачи проектирования

Функциональные / эксплуатационные — Обеспечение соответствующей интеграции продуктов / систем

Продукты и системы

См. Соответствующие разделы в соответствующих спецификациях руководства: Unified Facility Guide Specifications (UFGS), VA Guide Specifications (UFGS), DRAFT Federal Guide for Green Construction Specifications, MasterSpec®

См. Также дополнительные ресурсы, перечисленные в разделе «Остекление, окна и навесные стены».

10 лучших стеклянных зданий в мире по данным National Domelight Company UK

Дизайн значительно изменился за последние 100 лет, и многие творческие архитекторы максимально увеличили естественный дневной свет и создали потрясающие виды с помощью стекла, а строительных материалов не так много там, где можно обеспечить такой же уровень архитектурной чистоты. Хрустальный дворец (1951 г.) был одним из первых зданий, в которых использовалось огромное количество стекла, но и по сей день творческие архитекторы продолжают раздвигать границы, создавая кристально чистые шедевры.Мы тщательно отобрали 10 наших любимых стеклянных зданий (в произвольном порядке) и думаем, что каждое из них является прекрасным образцом архитектуры 21 века.

30 St Mary Axe (Лондон, Великобритания)

«Корнишон» — одна из самых характерных офисных башен в Лондоне, ее высота составляет около 600 футов. Шесть красивых спиральных световых колодцев распространяют дневной свет на 41 этаж, а изогнутый дизайн достигается за счет характерной диагональной стальной конструкции.30 St Mary Axe получила премию Стирлинга Королевского института британских архитекторов (RIBA) в 2004 году, и хотя это десятое по высоте строение в Лондоне, оно кажется менее громоздким, чем прямоугольные постройки аналогичного размера.

Штаб-квартира Департамента здравоохранения Басков (Бильбао, Испания)

Это поистине потрясающее создание действительно выделяется из толпы. Фасад спроектирован так, чтобы создавать множество визуальных направлений, и он был разработан, чтобы собрать персонал в одном узнаваемом, но завораживающем месте.Глядя на великолепное строение, можно было ожидать, что в этом здании разместится художественная галерея, а не штаб-квартира баскского департамента здравоохранения.

Изображение: Wojtek Gurak ( Источник )

Пирамида Лувра (Париж, Франция)

Этот потрясающий вход в знаменитый музей Лувр был построен в 1989 году, и за последнее десятилетие он стал визитной карточкой Парижа. Современный дизайн пирамиды вызвал некоторую критику, когда ее открыли.Некоторые люди считали, что футуристический дизайн не соответствует окружающей архитектуре Лувра, но, на наш взгляд, именно сочетание старого и нового делает это здание особенным.

Изображение: Grufnik ( Источник )

Купол Рейхстага (Берлин, Германия)

Нынешний купол Рейхстага обеспечивает фантастический панорамный вид на окружающий Берлинский пейзаж. Он был спроектирован Норманом Фостером, чтобы символизировать воссоединение Германии.Первоначальный купол был разрушен во время знаменитого пожара Рейхстага, а новый купол стал завершающим штрихом реконструированного здания Рейхстага.

Изображение: Мэтт Торп ( Источник )

The Great Glass House (Кармартеншир, Уэльс)

Этот однопролетный тепличный дом — еще одно строение, спроектированное Норманом Фостером. Оно расположено на валлийском ландшафте как большая капля воды. Чтобы привлечь максимальное количество солнечного света, купол наклонен на семь градусов по своей оси и ориентирован на юг, а 147 управляемых компьютером вентиляционных отверстий регулируют полностью контролируемый и естественный поток воздуха.

Изображение: полковник Форд и Наташа де Вер ( Источник )

Практикум Технологического института Канагавы (префектура Канагава, Япония)

Хорошо, возможно, этот семинар не так известен, как некоторые другие в нашем списке, но он, безусловно, один из самых прозрачных. Он был разработан, чтобы позволить студентам работать в оптимальных условиях освещения, но рабочее место связывает людей с внешним миром, поскольку оно расположено рядом со стволами деревьев и лесными растениями.

Изображение: I wan Baan ( Источник )

Ботанический сад Куритибы (Куритиба, Бразилия)

Эта изящная оранжерея расположена среди фонтанов, водопадов и озер, а изящные стеклянные панели с белой сложной структурой создают стиль французских садов. Он был вдохновлен Хрустальным дворцом середины 19 века и расположен в самом центре Куритибы, что делает его главной туристической достопримечательностью.

Изображение: Márcio Cabral de Moura ( Источник )

Танцующий дом (Прага, Чехия)

Танцующий дом по прозвищу Фред и Джинджер — одно из самых известных зданий в Праге, строительство которого было завершено в 1996 году. в стиле, совершенно отличном от окружающих готических построек; однако танцевальная форма была удостоена награды «Дизайн года» в 1996 году от журнала Time.Стеклянная башня «Джинджер» примыкает к бетонной башне «Фред» и считается одним из самых интересных зданий в Европе.

Изображение: Мирослав Петраско ( Источник )

W Barcelona Hotel (Барселона, Испания)

В Барселоне много популярных туристических направлений, и она хорошо известна своими средневековыми зданиями, однако вы найдете потрясающий пятизвездочный стеклянный отель в районе Барселонета. .Это здание было спроектировано Рикардо Бофиллом и возвышается на высоте 325 футов, обеспечивая великолепный вид на море и невероятное количество естественного света.

Изображение: Martin Abegglen ( Источник )

The Shard (Лондон, Великобритания)

Ранее известный как London Bridge Tower, Shard — одно из самых молодых зданий в нашем списке. Он был спроектирован Ренцо Пиано и завершен в 2012 году. Это самый высокий небоскреб в Лондоне (перед площадью One Canada Square).Изысканные фасады из наклонного стекла отражают солнечный свет в небо над головой, что означает, что внешний вид значительно меняется в зависимости от погодных условий. Стоит также отметить, что вид на столицу, который он обеспечивает, не имеет себе равных, хотя он, безусловно, добавляет изысканности горизонту Лондона.

Итак, мы представляем 10 наших лучших стеклянных зданий. Мы уверены, что в ближайшем будущем появятся еще многие инновационные конструкции из стекла.
