Стропильная система крыши — устройство, конструкция и составные узлы

Чтобы отстроенный дом прослужил много лет, будучи крепким и надежным, ему нужен не только хороший фундамент. Не менее значимым элементом является стропильная система крыши, которая принимает на себя все превратности непогоды. И она с честью должна выдержать нагрузки в виде порывов ветра, обильных снегопадов и сильных ливней. Поговорим о том, как устроена и как правильно построить эту систему.

Требования предъявляемые к стропильной системе

Жесткость

Прежде всего, каждая деталь системы, а также места соединений обязаны быть жесткими, не деформируясь ни при усилии сдвига, ни при усилии распора. Основа всей конструкции – треугольник. Именно такую форму имеют рамы (фермы), которые закрепляются параллельно друг другу. Их жесткая фиксация обеспечивает крыше необходимую устойчивость. А вот если фермы получились подвижными, недалеко и до беды. Такая неполноценная крыша и сама может разрушиться, и стены обвалить.

Небольшой вес

Крыша не должна быть тяжелой, поэтому систему стропил, как правило, делают из дерева. Если же вес кровли солидный, то несущую основу делают из металла. Или берут хвойное дерево, не ниже первого сорта, с влажностью ниже 18 процентов. Использование антисептической обработки и применение антипиренов для защиты от огня – два обязательных условия. Тогда узлы крепления стропильной системы кровли будут прочными и крепкими.

Высокое качество материала

Дерево для стропил должно быть следующим:

• Древесина берется 1 — 3 сорта. Трещин и сучков должно быть по минимуму. На метр может быть 3 сучка высотой не более 3 см. Трещины допустимы не по всей глубине, длиной до половины длины доски.
• Несущие элементы делают из деревянных деталей толщиной от 5 см, площадью от 40 см².
• Хвойные доски могут быть длиной до 6,5 м, а лиственные – до 4,5 м.
• Прогоны, подушки и мауэрлат делают из твердых лиственных пород дерева. Их обрабатывают антисептиком.

Основные части конструкции стропильной системы

Продумывая устройство стропильной системы крыши, необходимо знать, из каких деталей эта самая система состоит.

#1. Мауэрлат – это как бы фундамент всей системы. Он помогает равномерно распределить нагрузку на стены.

#2. Стропильная нога определяет угол наклона ската, а также общий вид кровли, жестко фиксируя отдельные элементы.

#3. Прогон – скрепляет ноги стропил. Коньковый прогон находится вверху, боковые прогоны – сбоку.

#4. Затяжка – не дает стропильным ногам разъезжаться, соединяя их внизу.

#5. Стойки и подкосы – дают ногам стропил дополнительную устойчивость. Они упираются в лежень (который лежит внизу параллельно коньку).

#6. Обрешетка — набивается перпендикулярно стропильным ногам и представляет собой обрезные бруски или доски. Она призвана передавать всю нагрузку от кровельного материала на стропильные ноги.

#7. Конек крыши — это место соединения двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части крыши.

#8. Кобылки — применяют для создания свеса в случае если длинна стропильных ног не достаточна.

#9. Свес крыши — это элемент предназначенный для защиты от попадания на стены избыточного количества осадков.

Теперь рассмотрим такой сложный узел как стропильная ферма. Она имеет плоскую форму, а входят в нее, кроме стропил, растяжки, стойки и раскосы. Их располагают так, что нагрузки на стены внутри дома не происходит. Лишь внешние его стены являются опорами, причем нагрузка идет вертикально. Расстояние между фермами определяется расчетами. Если пролет большой, то ферма состоит из нескольких деталей. У чердака нижний пояс фермы служит в качестве потолка.

Выше приведены примеры деревянных стропильных ферм, кроме этого в некоторых случаях применяют фермы сделанные из бетона и металла.

Читайте также:

• Виды кровельных материалов для различных видов крыш

Формы крыш и стропильных систем

Односкатная крыша.

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °. Если дом маленький, а пролет его не превышает 5 м, то нужна система стропил наслонного типа. Опирается она на внешние стены, а также на стену внутри здания (если она есть). Когда пролет более 5 м, нужно использовать стропильные фермы.

Устройство стропил односкатной крыши.

Двускатная крыша

Крыша с двумя скатами также несложная, под ней располагается мансарда или чердак. Уклон ее от 14 до 60 °. Если внешние стены отстоят друг от друга менее чем на 6 метров, делают висячую стропильную систему. Наслонные стропила нужно использовать тогда, когда пролет велик и есть внутренние опоры.

Устройство висячих и наслонных стропиль двускатной крыши.

• Подробнее о ней в материале: Стропильная система двухскатной крыши и ее устройство

Четырехскатная крыша

Крыша с четырьмя скатами называется вальмовой или полувальмовой. Ее уклон бывает от 20 до 60 °, а пролет может составлять – до 12 м. При этом должны иметься внутренние опоры. Фронтонные стены в данном случае отсутствуют, что экономит материалы. Однако монтаж подобной крыши сложнее, чем двухскатной. Для такой конструкции крыш стропильные системы делаются либо наслонного типа, либо с применением стропильных ферм.

Особенности конструкции четырехскатной крыши.

Ломанная крыша

Крыша ломаная, или мансардная, внизу может иметь уклон до 60 °. А вот вверху она обычно более пологая. За счет этого площадь мансарды увеличивается. Такая крыша хороша для домов, где ширина не достигает 10 м. Как и в предыдущих случаях, можно применять наслонную систему стропил. Однако фермы использовать предпочтительнее.

Устройство ломанной крыши.

• Выше перечислены наиболее распространенные, но далеко не все формы крыш, подробнее смотрите материал: Виды крыш частных домов по конструкции и геометрическим формам

Типы стропильных систем — чем они отличаются между собой

Выбирается тот или иной тип стропильной системы не спонтанно, а в зависимости от конструкции строящегося дома и его размеров. Далее о каждом виде стропильных систем.

Система с висячими стропилами

Они хороши для крыш с двумя скатами, где пролет не более 6 метров, а стен внутри не имеется. Внизу опорой стропил служит мауэрлат, а вверху – они опираются друг на друга. Еще имеется затяжка, уменьшающая распор стропил на стены дома. Балочные затяжки размещены в самом низу стропильных ног – они одновременно служат в качестве балок перекрытия. Кстати перекрытие верхнего этажа, выполненное из железобетона, тоже может играть роль затяжки. Если затяжку делают повыше, она уже называется ригелем. Если пролет между наружными стенами более 6 м необходимо применение опорных стоек и раскосов для поддержания стропильных ног. При этом длинна нижней части стропил т. е. части после подпорки, должна быть не более 4,5 м.

Перечислим несколько важных фактов об их конструкции:

• Опирать свес крыши на низ стропильных ног, выведенных за пределы стены, не стоит. Гораздо лучше для опоры таких стропильных систем крыши подойдет кобылка (при этом ширину свеса делают до метра). И тогда нога будет всей плоскостью опираться на мауэрлат. Сечение кобылок обычно меньше сечения стропильных ног.
• На скате нужно прибить ветровую доску, от конька к мауэрлату. Наклон делают от чердака. Это необходимо, чтобы крыша стала жесткой, не шаталась и не разрушалась ветром.
• Если влажность деревянного стропильного материала более 18 %, готовьтесь к тому, что система стропил после высыхания дерева может стать шаткой. Поэтому соединяйте такое дерево не гвоздями, а болтами – их подтянуть можно в случае чего. А еще лучше использовать винты или ершенные гвозди.

Читайте также:

• Ремонт крыши частного дома — терапия для крыши

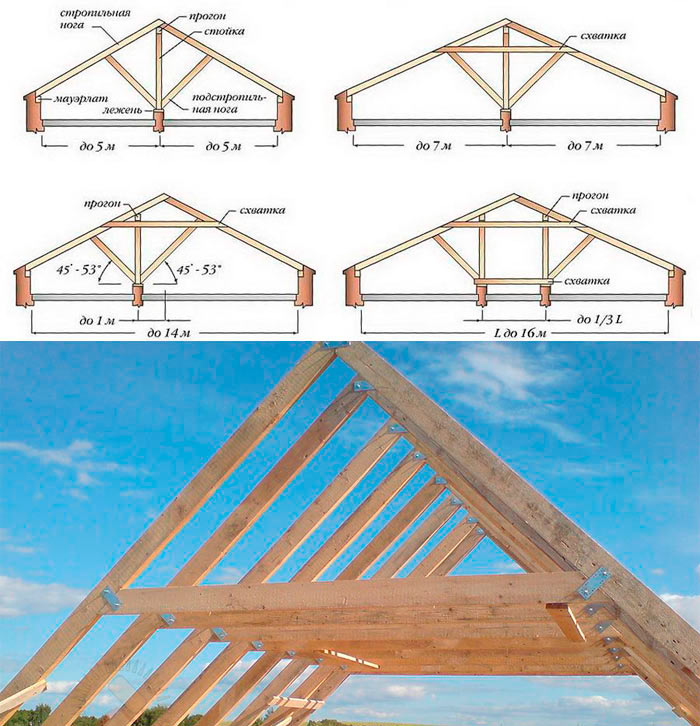

Наслонные стропильные системы

Они подходят для крыш, где пролет составляет от 10 до 16 м. Уклон может быть любым, а внутри здания должны быть несущие стены или колонны. Вверху стропила опираются на коньковый прогон внизу — мауэрлат. Коньковый прогон поддерживается либо внутренней стеной (лежнем), либо стойками.

Так как нагрузки имеются лишь вертикальные, то в затяжке потребности нет.

Когда пролет большой (до 16 м), можно заменить прогон конька двумя боковыми, которые будут опираться на стойки. Чтобы стропильные ноги не гнулись, нужны подкосы и ригели. Если изготавливают мансарду, опорой наслонных строил можно сделать стену, высота которой от 1 до 1,5 м. Ну, или применить ломаную мансардную крышу (с ломаными скатами).

На что необходимо обращать особое внимание:

• Каждый из элементов данной системы не должен иметь толщину менее 5 см.
• Гладкая прогаблеванная поверхность всех узлов стропильной системы – необходимое условие. Так они не прогниют и не так сильно будут подвержены грибку.
• Добавление дополнительных узлов «от фонаря» в рассчитанную систему стропил запрещено. Иначе нагрузки могут возникнуть совсем не там, где нужно.
• Мауэрлат (его подошва) обязан лечь строго горизонтально относительно стен. Требует горизонтальности и поверхность стыковки мауэрлата со стропильной ногой. Иначе может и опрокинуться опора.
• Стойки и подкосы располагают максимально симметрично.
• Чтобы стропила не мокли и не подгнили, делают хорошую вентиляцию. Для этого в крыше мансарды предусматривают щели, в крыше чердака – продухи.
• Там, где стропильные узлы стыкуются с каменной кладкой, нужна гидроизоляция. А то конденсат испортит дерево.
• Не имеющая опоры или подкоса, нога стропил, делается длинной не более 4,5 м.

Соединительные элементы

Чтобы крыша получилась надежной, узлы стропильной системы должны правильно соединяться. Нужно при этом учесть направление и силу нагрузок (как статических, так и динамических). А еще важно предусмотреть возможное растрескивание дерева от усушки, сделав так, чтобы узлы системы стропил при этом не перестали исправно работать.

Ранее все детали стропильной системы скрепляли между собой врубками. Это надежно, но не слишком экономно. Ведь для этого нужно, чтобы деревянные конструкции имели большие сечения, которые позволяли бы делать врубки безопасно ослабляя деревянные элементы.

Поэтому в нынешнее время узлы стропил скрепляют не врубками, а нагелями и болтами.

Способы крепления стропильных ног.

Популярно применение перфорированных стальных накладок, имеющих покрытие от коррозии. Закрепляют накладки гвоздями или пластинами с зубцами, утопленными в дерево. Такой крепеж для стропильной системы удобен тем, что:

• Накладки уменьшают расход дерева на одну пятую, так как требуются элементы меньшего сечения, чем при врубке;
• они могут монтироваться мастером с не очень большим опытом;
• они закрепляются весьма быстро.

Перфорированные пластины использующиеся для крепления стропил.

На последок можете посмотреть полезное видео в котором рассказывается о всех самых важных моментах конструирования стропильной системы крыши.

Видео. Стропильная система крыши, что нужно знать для правильного конструирования

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Поделиться:

Какие бывают стропильные системы для деревянного домостроения?

Не только фундамент является залогом стойкости и крепости построенного здания. Большое значение при строительстве дома имеет стропильная система кровли и, непосредственно, само покрытие крыши, ведь они принимают на себя все капризы природы. В этой статье постараемся детально раскрыть всю информацию о стропилах, какие бывают виды, схемы и как правильно построить стропильную систему для будущего дома.

Содержание:

• Какие требования предъявляют к стропильной системе
• Составляющие стропильной системы
• Какие бывают формы крыш и стропильных систем
• Перечень типов стропильных систем и их отличия
• Элементы, соединяющие конструкцию

Какие требования предъявляют к стропильной системе

Жесткость конструкции

В 95% случаев стропильную систему ставят в виде геометрической фигуры – треугольник. Рамы закрепляются параллельно друг другу, образуя форму треугольника, что позволяет увеличить жесткость фиксации и необходимую устойчивость крыши, ведь она не должна деформироваться ни при усадке дома, ни при ссыхании или рассыхании древесины. Поэтому должное внимание стоить уделить проверки жесткости и выборе соединительных элементов стропильных ферм, т.к. если они получатся подвижными, крыша не может считаться полноценной и может легко разрушиться, а в редких случаях и завалить стены дома.

Незначительная масса

Кровля дома должна иметь незначительную массу, поэтому стропила делают в большинстве случаев из дерева. Реже встречаются стропильные системы из металла или дорогих видов хвойных пород деревьев с относительной влажностью менее 18% — такие системы стропил выдержат более тяжелую крышу. Обязательным условием является обработка антисептиком и антипиреном для защиты от огня и вредителей. Это позволяет увеличить прочность и срок службы узлов крепления.

Качество материалов, используемых для возведения стропильных систем

возведения стропил по СНИП используют древесину со следующими характеристиками:

• Древесина должна быть первого или третьего сорта, имеющая минимальное количество трещин (не по всей глубине и длиной до половины доски) и сучков (на каждый метр допускается не более трех сучков высотой до трех сантиметров).
• Несущие конструкции делают из элементов, толщиной более 5 сантиметров и площадью более 40 см².
• Доски из древесины хвойных пород могут быть длиной до 6,5 метров, а из лиственных пород – до 4,5 м.
• Обработанные антисептиком прогоны и подушки делают из твердых пород дерева – в частности лиственницы.

Из чего состоит стропильная система

Наши архитекторы, продумывая конструкцию опоры для крыши дома из клееного бруса, знают все составляющие, их названия, устройства и функции. А знаете ли вы? Давайте проверим:

• Основа – это «мауэрлат». Самая нижняя опора стропил из бруса или бревна, уложенная по периметру стены. Служит для распределения нагрузки конструкции на стеновой комплект.
• Балки, которые обшиваются обрешеткой, называются «стропильная нога». Это еще один важный элемент конструкции стропил. Сечение «ноги» зависит от предполагаемого веса обрешетки и материала кровли.
• Между собой «ноги» стропил крепят с помощью «прогонов». Они бывают коньковые и боковые.
• Чтобы стропильные ноги не разъезжались, используют затяжки.
• Для распределения нагрузки кровли по всем стропилам используют обрешетку. Это брусочки, набитые перпендикулярно стропильным ногам.
• На двухскатных крышах присутствует «конек», вдоль которого набивается усиленная сплошная обрешетка.
• Если длина стропильных ног недостаточна, используют «кобылки» — они позволяют удлинить свес кровли, который служит для защиты стен здания от осадков.

Стропильная ферма состоит не только из элементов, описанных выше. В ней присутствуют стойки и раскосы. Они нужны для уменьшения нагрузки на внутренние стены дома. Только несущие стены будут и сдерживать всю нагрузку от кровли.

Какие бывают формы крыш и стропил

Крыша с одним скатом называется «односкатной». Это самая простая стропильная система, расположенная под углом от четырнадцати (14) до двадцати шести (26) градусов. Устройство стропильных ферм зависит от пролета дома. Детально рассмотреть устройство и виды односкатных стропильных систем вы можете на рисунке ниже.

Двускатная крыша чаще подразумевает под собой наличие чердака или мансарды. Скаты располагаются под углом от четырнадцати (14) до шестидесяти (60) градусов. Также на рисунках ниже можно детально рассмотреть конструкцию.

Вальмовая или полувальмовая крыша – это крыша имеющая 4 ската. Уклон скатов может варьируется в диапазоне, как у двускатной, от 14 до 60 градусов. Возведение такой крыши трудозатратный процесс, в котором используются множество внутренних опор. Но есть и плюсы – отсутствие фронтонных стен позволяет сохранить деньги в кошельке.

Мансардная или ломаная крыша с уклоном до шестидесяти градусов. Используют в сооружениях, где присутствует мансарда.

Перечень типов стропильных систем и их отличие

Тот или иной тип стропильной системы используется не просто по желанию клиента. Все зависит от размера дома и его конструкции. Далее постараемся детально разобрать каждый тип стропил.

Система с висячими стропилами

Данный тип рекомендуем для двускатных крыш с пролетом до шести метров и не имеющим внутренних стен. Нижняя опора – мауэрлат, в верхней части опоры держатся за счет друг друга. Затяжка уменьшает распор на стены, размещена в нижней части стропильных ног. Затяжка, расположенная повыше называется ригелем. Опорные стойки и раскосы применяются в случае большого пролета между стенами (более шести метров). Они позволяют поддерживать стропильные ноги. Максимальная длина стропил после подпорки 4.5 метра.

Рекомендации по данному типу конструкции:

• Чтобы стропильная нога полностью упиралась на мауэрлат, необходимо использовать «кобылку» с сечением меньшим, нежели сечение ног.
• Для увеличения жесткости крыши необходимо использовать ветровую доску, прибитую от конька к мауэрлату.
• Для древесины, влажность которой более 18 процентов стоит использовать болты, которые в случае усыхания дерева можно подтянуть.

Наслонные системы

Этот тип стропильной системы используется в домах, где расстояние между внешними стенами находится в диапазоне между 10 и 16 метрах, которые имеют внутренние стены или столбы для удержания. Верхняя опора – коньковый прогон, который поддерживают внутренние стены или колонны, нижняя – мауэрлат. Отсутствует потребность в затяжке, по причине отсутствия нагрузки, кроме вертикальной.

Элементы, соединяющие конструкцию

Надежность крыши достигается путем использования качественных соединительных элементов и правильное их применение. Наши архитекторы рассчитывают силу статических и динамических нагрузок и их направление, предусматривают всевозможные деформации дерева и дают рекомендации по типам соединения узлов стропильных систем.

Для соединения узлов используют нагеля и болты, что способствует безопасному соединению конструкций, нежели используя врубки.

Для быстрого закрепления также используют накладки и крепежные уголки, которые крепятся гвоздями или утопленными в древесину зубцами, при этом уменьшает расход дерева и увеличивается прочность соединения.

Компания «Строй Коттедж» придерживается всех правил проектирования и возведения стропильных систем для здания из любого материала, в частности на дома из бруса, при возведении под ключ.

Элементы каркаса крыши | СТРОЙКА

Поиск

Теги:

Крыша состоит из множества различных конструктивных элементов.

Каркас крыши — это конструкция, которая поддерживает вашу крышу.

Главное решение, которое необходимо принять при возведении кровли, — какой материал использовать для ее возведения: дерево или металл.

Деревянный каркас по сравнению с металлическим каркасом

Древесина на сегодняшний день является наиболее распространенным материалом для каркаса дома в Австралии. Во многом это связано с ценой – деревянный каркас значительно дешевле металлического. В результате стало намного больше продавцов, которые работают с деревянными каркасами, а конкуренция еще больше снижает цены.

Металлический каркас прочнее и лучше противостоит стихийным бедствиям, таким как пожар, сильный ветер и землетрясения. Хотя стальной каркас может подвергаться коррозии в прибрежных районах, металл не деформируется и не гниет, а также устойчив к термитам.

Кроме того, большая несущая способность стального каркаса может также исключить необходимость во внутренних несущих стенах. Сталь и алюминий подлежат вторичной переработке и, в отличие от древесины, часто обрезаются до нужного размера до того, как попадут на строительную площадку, что сокращает количество отходов. В большинстве современных конструкций такие элементы, как фермы и другие крупные элементы каркаса, собираются за пределами строительной площадки, а затем доставляются на строительную площадку.

Общие элементы каркаса крыши

Ниже приведен список стандартных элементов каркаса крыши:

ЭЛЕМЕНТ РАМЫ	Описание
Борт баржи	Доски баржи можно найти в домах с остроконечной крышей. Их функция аналогична функции бордюрной доски, однако она проходит параллельно стропилам под углом на скальном конце фронтона. Баржевая доска маскирует стропила, ближайшие к концу двускатной крыши.
Потолочная балка	Потолочные балки — это отрезки дерева или металла, к которым крепится потолок.
Галстук-воротник	Хомуты — это элементы, которые устанавливаются между стропилами для предотвращения их расхождения.
Лицевая панель	На концах стропил крепится бордюрная доска, чтобы скрыть их.
Подвесная балка	Подвесные балки располагаются под прямым углом прямо над потолочными балками. Они крепятся к потолочным балкам металлическими обручами или скобами. Их основная цель — поддерживать балки и позволять устанавливать более короткие балки.
Вальмовое стропило	Вальмовое стропило проходит от стеновой плиты до конька в углу вальмовой крыши.
Прогон	Прогон — это горизонтальный кусок дерева или металла, который поддерживает стропила или настил крыши и помогает предотвратить провисание крыши.
Стропила	Стропила — это наклонные балки, идущие от конька крыши к карнизу. Они обеспечивают поддержку внешнего кровельного материала.
Коньковая балка	Коньковые балки представляют собой длинные, прямоугольные, жесткие куски дерева, металла или камня, уложенные горизонтально вдоль конька крыши.
Кровельная обрешетка	Кровельные рейки проходят поперек или вниз по крыше (иногда и то, и другое), чтобы обеспечить точку крепления для кровельных облицовочных материалов, таких как черепица или черепица.
Несущий потолок	Несущие софиты располагаются между стеной и фасцией, обеспечивая основу для крепления облицовки софита.
Стойки и стойки	Подкосы и подпорки представляют собой вертикальные элементы, которые поддерживают и передают нагрузку от прогонов к подкосным балкам.
Распорная балка	Распорные балки поддерживают элементы крыши там, где нет несущих стеновых стоек. Они передают нагрузку с крыши на несущие стены. Подкосные балки должны выдерживать только нагрузки на крышу и не использоваться в качестве потолочных балок.
Верхняя пластина	Верхняя пластина прибита к верхней части стоек стены. Это пластина, на которой сидят кровельные элементы, и фактически место встречи стен и конструкции крыши. Он поддерживает нагрузку на крышу и помогает передавать ее вниз по несущим стенам в фундамент.
Ферма	Ферма представляет собой элемент каркаса треугольной формы. Кровельные фермы обычно изготавливаются за пределами площадки, что снижает цену и ускоряет строительство каркаса крыши. Стропильные фермы обеспечивают поддержку настила крыши, каркаса и противодействуют ветровой нагрузке.
Стропила ендовы	Развальцовка проходит по диагонали под углом 45° от внутреннего угла двух пересекающихся стеновых пластин до конька крыши.

Объяснение конструкции крыши | Домостроение

Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот как это работает.

(Изображение предоставлено Тернером Тимбером)

Крыши (открывается в новой вкладке) — это одна из быстро меняющихся областей жилищного строительства. В викторианские и эдвардианские времена был действительно только один способ построить крышу, и он до сих пор широко используется. Но с тех пор мы видели введение многих других вариантов.

У всех есть свои сторонники, и у всех есть свои плюсы и минусы.

Традиционная или срезная крыша

Традиционный вариант имеет крутой уклон, редко менее 35°. Это отражает требования к защите от атмосферных воздействий старых кровельных материалов, таких как солома и черепица.

• Готовая конструкция легко адаптируется. Мало того, что объем достаточно велик, чтобы превратить его в жилое пространство, так еще и конструкцию можно легко изменить

Минусы:

• Строительство крыш является одним из наиболее сложных аспектов столярных работ на строительной площадке и требует высокой квалификации. Поскольку бревна вырезаются на месте и монтируются по одному, это относительно медленно и относительно дорого

Плоские крыши

Нет ничего технически сложного в строительстве плоских крыш , которые, кстати, никогда не бывают плоскими, а всегда строятся так, чтобы не скапливалась дождевая вода.

Но только в 19В 50-х годах дешевые и надежные материалы для покрытия этих конструкций стали широко доступны, и это положило начало буму пристроек с плоскими крышами по всей стране.

В этом проекте Strom Architects плоская крыша подчеркивает простые минималистские линии одноэтажного дома (Изображение предоставлено Мартином Гарднером) также популярны зеленые плоские крыши с использованием очитков, трав и мхов

Минусы:

• В то время как модернистские дома с плоской крышей становятся все более популярными, кровельное покрытие часто выполняется из дорогого металла.

Фермовые крыши

новая сцена домостроения. Стропильные крыши доступны в виде ферменных ферм, а также открытых или чердачных ферм (подробности ниже).

В конструкции крыши этого дома использовались сборные фермы от Turner Timber, мансардные окна были учтены в проекте на фасаде (Изображение предоставлено Turner Timber)

• Недорогой
• Легкий
• Используются относительно небольшие деревянные секции
• В большинстве случаев крышу можно возвести за день
  • Нецелесообразно, если вы хотите использовать пространство под крышей для чего-то большего, чем легкое хранение
  • Не подходит для сложных конструкций крыш – чем больше соединений, вальмов, ендов и слуховых окон вы добавляете на крышу, тем сложнее основные столярные работы и тем менее выгодной становится стропильная крыша
  • Чердачная ферма дает вам пустое чердачное пространство при простоте конструкции стропильной крыши. в стоимостном выражении выбор между чердачной фермой и традиционной срезной крышей невелик)
  • Чердачная ферма незаменима, когда крыша имеет сложную форму или когда доступ к площадке затруднен

  Структурные изолированные панели

  В панельной кровле, такой как SIP (структурные изолированные панели) , используются большие предварительно изолированные листы, уложенные поперек балок крыши. Балки обычно размещают вдоль конька, у карнизов и на полпути между ними, где они известны как прогоны. После того, как прогоны установлены, панели можно установить краном за считанные минуты.

  SIP-панели (эти панели от SIPCO) необходимо установить на место с помощью крана. SIP-крыши, как правило, лучше всего работают на конструкциях простой формы (Изображение предоставлено SIPCO)

  Преимущества:

  • Лучше всего подходит для конструкций простой формы
  • Быстрый монтаж подкровельное пространство, которое сегодня пользуется все большим спросом

  Минусы:

  • Это имеет тенденцию быть более дорогим
  • Преимущества панельной кровли в скорости начинают значительно исчезать, когда форма становится особенно сложной. Если у вас есть конструкция с вальмами, ендовами и мансардными окнами, вам, вероятно, лучше использовать один из других способов кровли

  Изогнутые крыши

  Изогнутые крыши в настоящее время в моде, по крайней мере, в элитных домах. Обычно они покрыты либо металлом, таким как цинк или медь, либо имеют зеленую крышу, состоящую из дерна, засаженного очитками.

  С точки зрения конструкции, они, как правило, представляют собой варианты плоской кровли с использованием изогнутых деревянных клееных балок под фанерным покрытием.

  Эти домовладельцы добавили новую сплошную крышу с медным покрытием, призванную смягчить резкие линии, которые могут быть у модернистских домов (Image credit: c/o Porteous Architecture/Press & Journal)

  Pros:

  • Add visual interest

  Cons:

  • Realistically only an option where the overall roof shape is simple

  Зеленые крыши

  Существует огромный интерес к созданию зеленых или торфяных крыш, которые, возможно, являются наиболее очевидным признаком экологичного дома. На самом деле в них нет ничего нового, и они использовались в некоторых частях Скандинавии и Шотландии на протяжении сотен лет, но сегодняшняя зеленая крыша  – это совсем другой зверь.

  Плюсы:

  • Поглощает CO2
  • Поглощает часть дождевой воды
  • Обеспечивает определенную степень изоляции

  Минусы: 90 слоев для сборки , обращая особое внимание на детали гидроизоляции

• Необходимо тщательно продумать режим озеленения

Изоляция и теплые крыши

Требования к уровням изоляции  поразительно повлияли на то, как мы строим помещения на крыше. Если чердачное пространство оставить пустым, можно просто раскатать изоляцию над потолком.

Но если вы хотите использовать чердак как жилое помещение, вам придется утеплять прямо под наклонной крышей. Однако требуется более глубокая изоляция, чем стропила или фермы. Можно добавить дополнительную изоляцию снизу, но это уменьшит пространство над головой.

Есть два распространенных решения:

• соорудить «теплую крышу», где изоляция размещается над стропилами.
• Откажитесь от стропил и используйте теплоизоляционные панели, уложенные поперек ряда балок. Это лучше всего работает на простых формах крыши.

Выбор структуры

Сначала решите, как вы хотите использовать пространство. Если вы не собираетесь использовать его в качестве жилого помещения ни сейчас, ни в будущем, вам, вероятно, лучше всего использовать простую систему стропильных ферм.

Однако, если вы хотите «жить на чердаке», вам придется выбрать один из других способов. Между ними может быть не такая большая разница в стоимости, и может быть выгодно использовать то, что наиболее удобно вашему дизайнеру и/или строителю.

Если вы хотите собор или сводчатую крышу, то вам придется работать с дизайнером. Это вряд ли будет работать с какой-либо фермой, но может быть сделано с использованием традиционных стропил, уложенных на балки, или иногда с панельными элементами кровли.

Воплотите в жизнь дом своей мечты с помощью советов экспертов, практических руководств и вдохновения для дизайна прямо на вашу электронную почту.

Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future.
