Как сделать кукушку на крыше своими руками – конструкция и монтаж (фото, видео)

Проектируя частный дом, можно столкнуться со множеством проблем, важнейшая из которых – устройство крыши. От уклона, количества скатов и строения каркаса конструкции зависит несущая способность, прочность и долговечность кровли.

Ситуация осложняется, если планируется строительство жилой мансарды, ведь в таком случае нужно думать о высоте потолка в подкровельном пространстве, о естественном освещении. Часто выходом из этого трудного положения становится крыша с кукушкой, которая не только помогает оборудовать жилое пространство, но также делает дом более оригинальным и запоминающимся.

Содержание статьи

Что такое кукушатник или скворечник?

«Кукушка» — это архитектурный элемент кровли, который представляет собой небольшой выступ, расположенный на мансардном этаже. Этот выступ имеет свою собственную стропильную систему, сопряженную с главной, а также покрывается крышей. Кукушкой такую конструкцию называют мастера из-за внешнего сходства с ходиками, из которых каждый час вылетает эта маленькая птичка. По форме крыши «кукушки» различают на следующие типы:

  1. Двухскатная. При монтаже двухскатной крыши кукушка будет выглядеть как маленький дом, действительно напоминая старинные ходики.
  2. Односкатная. Кукушатник с односкатной крышей выглядит попроще, чет двускатный, зато и монтируется намного проще.
  3. Вальмовая. Кукушка с вальмовой крышей венчается тремя скатами, один из который напоминает козырек.
  4. Арочная. Конструкция с арочной крышей часто используется при строительстве домов в стиле альпийских шале, она выглядит очень оригинально, но для ее создания используются только гибкие кровельные материалы

Устройство крыши с кукушкой

Кровельный пирог крыши с кукушатником

Помните, любой элемент на поверхности кровли уменьшает прочность стропильной системы, а также часто становится причиной проникновения воды внутрь каркаса, поэтому строительство крыши со сложной конструкцией лучше доверить профессионалам.

Функции

Перед тем, как сделать кукушку на крыше, необходимо тщательно разобраться в ее устройстве и функциях. Важно понимать, что этот элемент отнюдь не выполняет чисто декоративные задачи. Грамотно спроектированная кровля с кукушкой решает сразу несколько проблем в конструкции:

  • Увеличивает полезную площадь мансардного или чердачного помещения. За счет ее монтажа можно значительно увеличить свободное пространство под кровлей, более рационально разместив туалет, кладовку или ванную комнату.
  • Помогает организовать естественное освещение. Наличие естественного освещение – основное требование, которое предъявляется к жилым помещениям. Кукушка, которая заменяет собой дополнительный фронтон, помогает использовать более дешевое вертикальное остекление.
  • Улучшает внешний вид дома.

Обратите внимание! Недостатками крыши с кукушкой считают достаточно высокую стоимость, складывающуюся из затрат на материалы и оплаты работы мастеров, а также более низкую устойчивость к протечкам.

Схема устройства слухового окна кукушки

Технология монтажа

Несмотря на сложность конструкции, кукушатник, сделанный профессиональными мастерами по проекту без нарушений технологии, никогда не приведет к появлению протечек. Перед началом строительства важно рассчитать несущую способность каркаса, общий вес крыши, чтобы дом выдержал увеличившуюся нагрузку. Монтаж крыши в таком случае выполняют в следующей последовательности:

  1. Укладка мауэрлата.
  2. Сборка стропильной системы. При этом между стропилами, где располагается кукушка, оставляют свободное место.
  3. Установка лобовых балок выступа.
  4. Монтаж вертикальных стоек по торцам кукушки.
  5. Укладка прогона на вертикальные стойки и балки-перемычки над окном.
  6. Монтаж стропильных ног кукушки.

Изготовление каркаса

Обшивка каркаса слухового окна

Обратите внимание, что после сборки усложненного стропильного каркаса дальнейшие работы по возведению крыши ведутся в обычном порядке. Однако, нужно помнить, что в местах, где торцы кукушки стыкуются с поверхностью ската, возникает уязвимость к протечкам, поэтому эти участки требуют дополнительной гидроизоляции.

Видео-инструкция

чертежи стропильной системы, двускатная и другие типы

Содержание статьи:

Проектирование крыши — довольно сложная задача, связанная с принятием разнообразных инженерных и дизайнерских решений. Оптимальным вариантом считается обустройство чердака таким образом, чтобы сделать его если не жилым, то полезным в плане продуктивного использования пространства. Выходом из затруднительных ситуаций, связанных с проектированием, является крыша с кукушкой. Это сооружение позволяет оптимизировать площадь под кровлей и придать зданию оригинальный и представительный вид.

Принцип устройства крыши с кукушкой

Крыша с двускатной кукушкой и балконом

Крыша-кукушка представляет собой архитектурное сооружение, состоящее из скатов и одного или нескольких выступов на них.

Сам архитектурный элемент имеет прямоугольную форму, собственную крышу и каркас, интегрированный в стропильную систему здания. Также проводятся мероприятия по утеплению и гидроизоляции данного объекта.

Свое название конструкция получила по причине сходства с выдающейся частью настенных часов с кукушкой. Как правило, для накрытия выступа используется материал, которым покрывается весь дом. Соединения и стыки заделываются доборными деталями.

Мансардный дом с кукушкой смотрится привлекательно и необычно. Но эстетикой дело не ограничивается. Выступ выполняет ряд практических функций, что делает жилье более практичным и комфортным.

Основные функции

Еще на этапе проектирования следует определиться с задачами, которые будут возлагаться на пристройку. Ее изготовление связано со строительными сложностями и дополнительными затратами.

При правильном планировании кукушатник может выполнять такие функции:

  1. Расширение пространства под кровлей вплоть до создания дополнительного этажа.
    Появляется возможность обустройства жилой комнаты, мастерской, склада, спортзала.
  2. Организация естественного освещения, которое более комфортно для восприятия. Снижение затрат на электроэнергию, так как лампы будут включаться только в темное время суток.
  3. Обустройство небольшого фронтона со стандартным вертикальным остеклением. Такой вариант обходится намного дешевле, чем наклонные и горизонтальные изделия.
  4. Качественное проветривание помещения. Окно обеспечит приток свежего воздуха, создание тяги и эффективный отвод влаги.
  5. Улучшение внешнего вида здания. Каждому владельцу недвижимости хочется, чтобы она выглядела необычно и выделялась на фоне окружающих ее построек.

Мансарда с кукушкой стоит вложенных средств и затраченных усилий ввиду своей практичности и функциональности.

Типы крыш с кукушкой по форме

Кукушка с односкатной кровлей

Вариантов форм и размеров множество, но выбрать нужно наиболее оптимальный. Лучшим решением является конструкция, которая органично дополняет дизайн здания, соответствуя его габаритам.

Существуют такие схемы выносных сооружений на кровле:

  • вертикально расположенный оконный проем;
  • высокий прямоугольный или полукруглый проем в полный рост;
  • балкон и выносная площадка на дополнительных опорах.

По своей сути выступы являются аналогом и продолжением крыши. У них такое же устройство — деревянный каркас, кровельное покрытие, утепление и гидроизоляция. Разница состоит только в конфигурации сооружений.

Формы кровли кукушки могут быть такими:

  1. Односкатная. Представляет собой сооружение в виде параллелепипеда или куба с плоским или наклонным верхом. Наиболее простое в планировке и строительстве. Минус в том, что уклона может оказаться недостаточно для эффективного отвода воды и самопроизвольного схода снега.
  2. Двускатная. Это классический проект, который применяется при обустройстве крыши с аналогичной формой. Такой выступ и сам смотрится, как маленький домик, создавая ощущение комфорта и уюта. Скаты могут переходить на крышу или в вертикальные стены, образующие большой проем.
  3. Вальмовая. Строения подразделяются на трехскатные и четырехскатные. Второй вариант представляет собой остроконечную башенку или шатер. Используется реже, так как сложен в проектировании, строительстве и обслуживании.
  4. Арочная. Такие формы популярны по причине своей оригинальности. Полукруглый выступ отлично смотрится на строениях любого типа и размера. Не возникает проблем со скоплением мусора и схода осадков. В качестве кровельного материала используется рубероид, мягкая плитка или фасонные детали из профлиста.

На одном строении можно сделать несколько кукушек. В целях создания единого ансамбля из больших и малых сооружений целесообразно придерживаться единого дизайна для всех выступов.

Достоинства и недостатки крыши с кукушкой

Кукушка обеспечивает естественное освещение на чердаке и создает дополнительное полезное пространство

К строительству выступов на крыше прибегают далеко не все владельцы недвижимости. К принятию такого решения люди склоняются после анализа его целесообразности, сопоставления преимуществ и недостатков.

Достоинства крыши с кукушкой:

  • Придание строению стильного вида. Это привлекает внимание, вызывает уважение к хозяевам недвижимости.
  • Обеспечение эффективной вентиляции помещения. Сырость является главным врагом стропильной системы кровли и находящимся внутри нее утеплителям. Через окно обеспечивается постоянный приток воздуха, который, насыщаясь влагой, выносит ее через аэраторы.
  • Доступ естественного света. Это не только комфорт и экономия электричества на лампах. Ультрафиолетовое излучение нейтрализует болезнетворные микроорганизмы, предотвращает развитие грибка и плесени, инфекции и процессов гниения.
  • Создание дополнительного пространства для проживания, обустройства помещений самого разнообразного хозяйственного или развлекательного назначения. Наличие нелишних квадратных метров и окна значительно расширяет функционал чердака.
  • Возможность создания отдельного входа под крышу через высокий и достаточно широкий проем. Благодаря этому отпадает необходимость делать на фронтоне дверь.
  • Широкий спектр инженерных решений относительно формы и размера. Выбор определяется архитектурой здания, собственными приоритетами, финансовыми возможностями и строительными навыками.

Есть у надстройки-кукушки свои отрицательные стороны, которые нужно учитывать на этапе проектирования и проведения монтажа.

  1. Нарушение геометрии крыши, возникновение неравномерного давления на стропильные ноги. Приходится придумывать систему подпорок и противовесов, а это — возрастание веса каркаса.
  2. Увеличение количества стыков, примыканий и переходов. Наличие таких участков повышает вероятность образования протечек. А это потенциально высокая вероятность проведения внепланового ремонта, который может обойтись в круглую сумму. Потребуется проводить усиленные меры по гидроизоляции.
  3. Рост стоимости проекта. Придется использовать дополнительные подкосы и опоры, чтобы избежать прогиба стропил и отрыва каркаса кровли от мауэрлата с противоположной стороны здания. Кроме этого, потребуется докупать доборные детали, которые стоят недешево.

Решение сделать выступ-кукушку на крыше имеет больше плюсов, чем минусов. Первоначальные вложения многократно окупаются в ближайшей и отдаленной перспективе.

Чертежи стропильной системы

Стропильная система

Грамотно составленный и хорошо продуманный чертеж является основой успеха строительства. Форма и размер выступа привязывается к параметрам ригелей, затяжек и стоек. Эти детали ограничивают пространство чердака или мансарды по ширине и высоте. Каркас сооружения прочно привязывается к стропильной системе кровли на глубину не менее 200 см, чтобы обеспечить надежное примыкание и исключить вероятность отрыва.

Схема пристройки кукушки могут быть такими:

  1. Люк. На одном скате может быть несколько таких конструкций. Отличаются они простотой, минимализмом, но достаточно удобны и практичны. Представляют собой небольшой каркас, прикрепленный к двум соседним стропилам. Сам люк состоит из двух частей, которые при открывании (откидывании) образуют козырек и площадку.
  2. Оконного типа. Проект применяется при обустройстве чердака небольшого размера. Детали остова опираются не на стропила, а на стену или мауэрлат. Благодаря этому отсутствуют нежелательные нагрузки на несущие балки, одновременно присутствуют все плюсы пристройки — свет, вентиляция, отличный обзор.
  3. С выносом. Для опоры каркаса используется стена здания, на которую укладываются лаги. Это самый сложный вариант, но он дает возможность оборудовать небольшой балкон, где смогут разместиться два человека.
  4. Классический. Наиболее распространенный проект, так как совмещает в себе простоту, практичность и надежность. Короб закрепляется между парой наслонных стропил и фиксируется к мауэрлату. Кровля делается односкатной или двускатной.

Одновременно с остовом крыши проводится строительство выступа балконного типа. Остальные виды закрепляются к уже законченному каркасу, подгоняясь под его параметры.

Технология монтажа своими руками

Изготовление пристройки к крыше в виде кукушки проводится в такой последовательности:

  1. Сборка двух фронтонных стропил.
  2. Установка коньковой балки.
  3. Сборка каркаса пристройки из вертикальных и горизонтальных деталей.
  4. Монтаж контробрешетки и обрешетки.
  5. Установка утеплителя и мембранной пленки.
  6. Накрывание сооружения кровельным материалом.
  7. Проведение внутренней обшивки чердака и пристройки.

В заключение выполняется монтаж доборных деталей, окна и декорирование сооружения.

Кукушка на крыше деревянного дома - преимущества и недостатки

Кукушка - архитектурный элемент, который получил свое название благодаря внешнему сходству с известными настенными часами. Он призван справиться с основной задачей — обеспечить дополнительное естественное дневное освещение.

Деревянный дом с мансардой представляет собой двухэтажное строение, и если комнаты на втором этаже под крышей являются жилыми, в мансардном помещении требуется достаточный уровень света. При наличии фронтона такого света может быть достаточно, однако если комната расположена непосредственно под пологом, кукушка — лучшее решение.

Даже в том случае, если помещение используется в качестве кладовки, санузла или имеет другое предназначение, может потребоваться освещение. К тому же кукушка поможет добавить пространства.

Особенности сооружения

Конструкция возводится между стропильными ногами — количество стропил, которое потребуется убрать с одного ската, определяется размерами кукушки. Именно поэтому небольшие решения являются оптимальными, в противном случае такой вариант поставит под сомнение надежность стропильной системы.

Самый простой способ — врезка кукушки между стропилами двухскатной крыши. Для этого устанавливаются два поперечных бруска — на нижнем и верхнем уровнях. Некоторые формы кровли предусматривают начало кукушки от мауэрлата, в таком случае от использования нижнего бруса отказываются.

Формирование стенок кукушки осуществляется по принципу возведения обычного каркасного дома: устанавливаются вертикальные стойки, их обвязывают по верхним краям.

Под пологим скатом кукушка придает части стены вертикальную поверхность. Это способ увеличения полезного пространства в вертикальном и горизонтальном направлениях. Особенно важно это в помещении, где место ограничивается скатами крыши — к примеру там, где лестница поднимается наверх. Чтобы поднять ее, сооружение фронтона может быть нецелесообразным, а более простым решением выступит кукушка.

Кроме того, кукушка позволяет эффективно решить и эстетические задачи: она способна преобразить даже простую двухскатную крышу. А если речь идет сразу о нескольких, со всех сторон, это позволит выгодно выделить дом среди прочих построек.

Многообразие конфигураций

Кукушка может быть выполнена в виде обычного классического “домика” с двухскатной крышей, а также в виде треугольника с покатыми углами. Количество окон может определяться только личными предпочтениями владельца дома — ограничиваться одним необязательно. Важно учесть условия, которые не повлияют на устойчивость общей конструкции.

Особенности и характеристики

Есть три основных преимущества проекта крыши с таким архитектурным элементом:

  • возможность задействовать больше пространства мансарды;
  • эффективное дневное освещение;
  • интересный и необычный внешний вид — кукушка может быть ключевым элементом дизайна экстерьера.

Ограничений при возведении кукушки в целом нет. Многое зависит от размеров крыши. Одним из актуальных вариантов является четырехскатная крыша с кукушкой. В ряде случаев последняя может играть практически только декоративную функцию — украшает крышу. При использовании нескольких кукушек можно в разы увеличить естественный световой поток. Иногда такое решение позволяет отказаться от мансардных окон, которые являются более дорогостоящими.

Однако важно учесть и некоторые нюансы, которые могут создать дополнительные сложности. Наличие кукушки на мансарде может усложнить выполнение кровельных работ, а также приведет к некоторому увеличению расхода материалов. Усложненная форма крыши требует особого подхода, поэтому важно доверить работы опытным плотникам.

Допущение технологических неточностей и ошибок может привести к дополнительным хлопотам в дальнейшем: они связаны с ослаблением каркасно-стропильной системы, разрушением мансарды ветром, протечками при осадках.

Опытные и квалифицированные сотрудники строительной компании «Русская построечка» готовы выполнить все работы даже при сложных конфигурациях крыш. Мы предлагаем только надежные и долговечные решения, а наши клиенты могут рассчитывать на доступные цены и высокий профессионализм мастеров. Задать интересующие вопросы и уточнить цены на услугу вы можете по указанному телефону.

Каркасные коттеджи Каркасные дома Садовые домики

Ознакомьтесь с проектами каркасных коттеджей из нашего каталога. Срок строительства - от 30 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с проектами каркасных домов из нашего каталога. Срок строительства - от 25 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с проектами садовых домиков из нашего каталога. Срок строительства - от 25 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Также рекомендуем прочитать другие наши статьи

крыша ломаная с кукушкой

Содержание статьи

Как правильно сделать «кукушку» на крыше: особенности конструкции и монтажа

Проектируя частный дом, можно столкнуться со множеством проблем, важнейшая из которых – устройство крыши. От уклона, количества скатов и строения каркаса конструкции зависит несущая способность, прочность и долговечность кровли.

Ситуация осложняется, если планируется строительство жилой мансарды, ведь в таком случае нужно думать о высоте потолка в подкровельном пространстве, о естественном освещении. Часто выходом из этого трудного положения становится крыша с кукушкой, которая не только помогает оборудовать жилое пространство, но также делает дом более оригинальным и запоминающимся.

Что такое кукушатник или скворечник?

«Кукушка» — это архитектурный элемент кровли, который представляет собой небольшой выступ, расположенный на мансардном этаже. Этот выступ имеет свою собственную стропильную систему, сопряженную с главной, а также покрывается крышей. Кукушкой такую конструкцию называют мастера из-за внешнего сходства с ходиками, из которых каждый час вылетает эта маленькая птичка. По форме крыши «кукушки» различают на следующие типы:

  1. Двухскатная. При монтаже двухскатной крыши кукушка будет выглядеть как маленький дом, действительно напоминая старинные ходики.
  2. Односкатная. Кукушатник с односкатной крышей выглядит попроще, чет двускатный, зато и монтируется намного проще.
  3. Вальмовая. Кукушка с вальмовой крышей венчается тремя скатами, один из который напоминает козырек.
  4. Арочная. Конструкция с арочной крышей часто используется при строительстве домов в стиле альпийских шале, она выглядит очень оригинально, но для ее создания используются только гибкие кровельные материалы

Помните, любой элемент на поверхности кровли уменьшает прочность стропильной системы, а также часто становится причиной проникновения воды внутрь каркаса, поэтому строительство крыши со сложной конструкцией лучше доверить профессионалам.

Перед тем, как сделать кукушку на крыше, необходимо тщательно разобраться в ее устройстве и функциях. Важно понимать, что этот элемент отнюдь не выполняет чисто декоративные задачи. Грамотно спроектированная кровля с кукушкой решает сразу несколько проблем в конструкции:

  • Увеличивает полезную площадь мансардного или чердачного помещения. За счет ее монтажа можно значительно увеличить свободное пространство под кровлей, более рационально разместив туалет, кладовку или ванную комнату.
  • Помогает организовать естественное освещение. Наличие естественного освещение – основное требование, которое предъявляется к жилым помещениям. Кукушка, которая заменяет собой дополнительный фронтон, помогает использовать более дешевое вертикальное остекление.
  • Улучшает внешний вид дома.

Обратите внимание! Недостатками крыши с кукушкой считают достаточно высокую стоимость, складывающуюся из затрат на материалы и оплаты работы мастеров, а также более низкую устойчивость к протечкам.

Технология монтажа

Несмотря на сложность конструкции, кукушатник, сделанный профессиональными мастерами по проекту без нарушений технологии, никогда не приведет к появлению протечек. Перед началом строительства важно рассчитать несущую способность каркаса, общий вес крыши, чтобы дом выдержал увеличившуюся нагрузку. Монтаж крыши в таком случае выполняют в следующей последовательности:

  1. Укладка мауэрлата.
  2. Сборка стропильной системы. При этом между стропилами, где располагается кукушка, оставляют свободное место.
  3. Установка лобовых балок выступа.
  4. Монтаж вертикальных стоек по торцам кукушки.
  5. Укладка прогона на вертикальные стойки и балки-перемычки над окном.
  6. Монтаж стропильных ног кукушки.

Обратите внимание, что после сборки усложненного стропильного каркаса дальнейшие работы по возведению крыши ведутся в обычном порядке. Однако, нужно помнить, что в местах, где торцы кукушки стыкуются с поверхностью ската, возникает уязвимость к протечкам, поэтому эти участки требуют дополнительной гидроизоляции.

Как правильно собрать крышу кукушки со стропильной системой

Смотровое окно в виде кукушки на крыше дома

Что собой представляет кукушка

Это не что иное, как смотровое окно, оно же слуховое. Просто оно не располагается в плоскости ската крыши, как окна мансардные. Вертикальность смотрового окна – основная конструктивная особенность. Поэтому под него сооружают стропильную систему и боковины. И уже в это сооружение вставляют оконную конструкцию. В купе все сооружение и называют кукушкой, потому что оно похоже на часы с кукушкой.

Как уже было сказано, чисто конструктивно домик на крыше – это две боковины и кровельная конструкция, которая может быть разной: одно- или двускатной, арочной или вальмовой.

Кроме того, что этот элемент крыши выполняет функции оконного проема, он несет в себе и чисто декоративную составляющую. Крыши с кукушкой смотрятся более эффектно. К положительным позициям добавим и увеличение объема подкровельного пространства. Увеличивается оно не намного, но все зависит от размеров возводимого дополнения. К примеру, на фото ниже показан дом с большой кукушкой, в которой можно организовать целую комнату.

Большая кукушка на кровле

На каких крышах можно построить кукушку

В принципе, никаких ограничений нет. Все зависит от размеров самой крыши. На фотографии ниже показана мансардная крыша с кукушкой. Обратите внимание, что архитекторы не стали использовать в конструкции кровли мансардные окна, которые стоят дорого. Они установили два фронтонных окна и одно в скворечнике. И это намного дешевле. При этом полностью была решена проблема мансардного освещения, потому что для такого дома три окна более, чем достаточно.

Кукушка на мансардной крыше

Или другой вариант – четырехскатная крыша с кукушкой. На фото ниже один из таких вариантов показан. Обратите внимание, что в кровельную конструкцию вставлены мансардные окна, именно они и решают задачу освещения подкровельного пространства. В этом случае скворечник играет, скорее всего, чисто декоративную функцию. То есть он собой украшает крышу, и не более того. Хотя надо отметить, что это делают не всегда. Есть конструкции, в которых используют не одну кукушку, а несколько. Тогда именно с их помощью и увеличивают световой поток. То есть таким образом уходят от применения дорогих мансардных окон.

Кукушка в четырехскатной крыше На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Технология сооружения скворечника

Итак, разобравшись с кукушкиным домиком, переходим к технологии его сооружения. Начнем с того, что саму конструкцию возводят между стропильными ногами. И чем больше размеры домика, тем большее количество стропил придется с одного ската убирать. А это, как вы понимаете, снижает прочность стропильной системы в целом. Поэтому чаще всего кукушку возводят с небольшими габаритами.

Начнем разбираться со схемой стропильной системы двускатной крыши с кукушкой. Рассмотрим именно этот вариант, как самый простой, потому что врезать скворечник между стропилами двускатной крыши проще. Хотя это относительная простота или сложность. Все познается в сравнении.

Начинать сооружение надо с установки двух поперечных брусков: один на нижнем уровне, он будет формировать нижнюю линию оконного проема, второй на верхнем уровне. Оба уровня определяются удобством пользования кукушкой. А это, как показывает практика сооружения этого элемента, зависит от роста хозяина дома.

Бруски выбирают точно таким же сечением, что и стропильные ноги крыши. Их подрезают по определенной длине, величина которой равна величине межстропильного проема. Их устанавливают по месту назначения, выставляют по горизонтали и крепят к стропильным ногам стальными уголками и саморезами.

Кукушатник, сооруженный от стен дома

Добавим один момент. Есть архитектурные формы кровельных конструкций с кукушками, где последняя – это сооружение, начинающееся от мауэрлата. В данном случае нижний брус не используют. Его функции будет выполнять мауэрлат стропильной системы здания.

Итак, два горизонтальных бруса установлены. Теперь необходимо сформировать стенки скворечника. Так как это сооружение представляет собой домик, то и строить его надо по всем законам возведения каркасного дома. То есть надо установить вертикальные стойки и обвязать их по верхним краям. А так как опора для домика – это стропильные ноги, которые уложены под углом, то длина стоек будет разной в зависимости от их расположения. То есть чем ближе к верху, тем короче стойка.

Вертикальные стойки и верхняя обвязка – это брус, сечение которого выбирается в зависимости от того, какие нагрузки на скворечник будут действовать. Но это не должно быть меньше 50х50 мм.

Схема сборки кукушатника с разными формами кровли и с обозначением элементов конструкции Это может быть интересно! В статье по следующей ссылке читайте про кровлю из ондулина: что влияет на стоимость монтажа и расценки на кровельные работы.

Стойки устанавливают по рангу на стропильные ноги, к которым крепят саморезами или гвоздями. После чего монтируют верхнюю обвязку – это брусы, соединяющие стойки по верхним концам по периметру. Чтобы конструкция была более устойчивой и прочной, рекомендуется соединить опорные стойки между собой в поперечном направлении. То есть расположенные на разных стропилах. Для этого используют те же рейки. Если кукушка небольшого размера, то поперечины можно не использовать.

Формирование крыши

Рассмотрим вариант двускатной крыши, как часто используемый. Итак, каркас домика готов. Теперь над оконным проемом скворечника посередине элемента обвязки надо установить вертикальную стойку. Ее высота определяет высоту крыши кукушки.

От стойки в сторону ската крыши дома надо уложить горизонтальный брус. Он будет формировать конек домика. Одним концом он упирается в стойку, другим в одну из стропил кровельной конструкции здания.

Теперь от конькового прогона до элементов верхней обвязки укладывают стропила. Шаг установки 0,5-0,8 м.

Обшивка и утепление домика

Следующий этап – обшивка. Для этого используют влагостойкую фанеру или плиты ОСП-3 (тоже влагостойкие). Их просто подрезают под форму и размеры боковых стен скворечника и крепят к внешней стороне каркасной конструкции саморезами. После чего изнутри проводят утепление.

Для этого между стойками укладывают теплоизоляционный материал, закрывают его сверху гидроизоляционной мембраной и закрывают точно такими же листами (фанерными или из ОСП). После чего надо заняться утеплением крыши кукушки. Здесь применяется та же технология, что и теплоизоляция обычной двускатной кровельной конструкции. То есть:

Снаружи на стропильные ноги кровли кукушки укладывают пароизоляционную пленку.

Поверх нее набивают обрешетку.

Затем процесс переносится внутрь сооружения. То есть проводят укладку утеплителя между стропилами кровли скворечника.

Все плоскости закрывают пароизоляцией.

Набивают фанерные листы или плиты ОСП.

Внешняя обшивка кукушатника плитами ОСП Это может быть интересно! В статье по следующей ссылке читайте про правильный контроль за ходом строительства — технадзор.

Монтаж окна

Это последний этап сооружения кукушатника. Для этого используют обычное пластиковое окно, размеры которого подгоняют под размеры прямоугольного пролета, сформированного нижним брусом и элементом верхней обвязки, плюс двумя крайними стойками.

Само окно монтируется по стандартной технологии. То есть:

Устанавливают раму оконной конструкции, которую крепят по всему периметру длинными саморезами.

Перед креплением ее обязательно выставляют в вертикальной и горизонтальной плоскости.

Далее наносят пену между рамой и элементами проема кукушатника, тем самым удаляя мостики холода.

После чего навешивают створки окна, устанавливают отлив, если таковой в конструкции оконного проема предусмотрен.

Изнутри после проведения отделочных работ монтируют наличники.

Монтаж кровельного материала

Итак, кукушка сооружена, остается лишь покрыть ее крышу кровельным материалом. Для этого используются изделия, которые применялись для покрытия крыши дома. Монтаж проводят по той же технологии, что и на кровлю двускатной крыши. Например, на фото ниже показано, как ведут подготовку покрытия крыши кукушатника битумной черепицей. А технология такова:

монтируют сплошную обрешетку;

поверх нее укладывают подкладочный материал, который крепится к обрешетке битумной мастикой и кровельными гвоздями;

в местах стыка кровли кукушки со скатом дома делают усиленную гидроизоляцию с использованием рулонного материала на основе полимерно-битумного вяжущего состава;

после чего проводят монтаж битумной черепицы, то есть рядами с перехлестом и с креплением гвоздями.

Подготовка крыши кукушки под покрытие битумной черепицей Это может быть интересно! В статье по следующей ссылке читайте про топ-10 лестниц в стиле модерн: сложное в простом.

Заключение по теме

Насколько необходима кукушка на крыше конструкции дома. Все зависит от того, какова эта самая конструкция, и есть ли вход в чердачное помещение изнутри дома. К примеру, если сооружена вальмовая или шатровая крыша, и изнутри здания попасть внутрь чердака не организовано, то без кукушатника не обойтись.

В остальных же случаях это сооружение выполняет функции обычного окна. И если под крышей дома организуется мансарда, то кукушка не помещает. Хотя и без нее можно обойтись, установив фронтонные слуховые окна или мансардные.

Виды и особенности крыш ломаного типа

Ломаная крыша представляет собой практичную и эффектную конструкцию, которая придаёт зданию стильный вид. Существуют различные варианты ломаных кровель, каждый из которых обладает своими особенностями и типовыми способами возведения. Всё это обязательно надо учитывать при возведении ломаной крыши своими руками.

Особенности конструкции ломаных крыш

Ломаная крыша получила своё название благодаря конструкции, предполагающей необычную форму и большое количество ломаных линий. При этом в области чердака образуется довольно просторное помещение, идеальное для обустройства мансарды. Таким образом, ломаная крыша является оригинальным украшением, практичным элементом жилого здания и не требует особенно сложного ухода в процессе эксплуатации.

Четырёхскатный вариант ломаной крыши позволяет обустроить просторную мансарду на втором этаже дома

Конструкция ломаной крыши необычна внешне и имеет определённые внутренние особенности. Одно из главных правил обустройства такой кровли заключается в том, что ширина дома должна быть не менее 6 м. Это позволяет создать комфортное мансардное пространство и обеспечить надёжность крыши. Для этой цели наиболее востребованы четырехскатные варианты, имеющие одно верхнее и два боковых дополнительных ребра. В любом случае конструкция ломаного типа включает в себя следующие основные элементы:

  • верхние и нижние стропила;
  • конёк в верхней точке крыши;
  • стойки в виде прямоугольного каркаса;
  • балки мауэрлата.

Основные элементы ломаной крыши присутствуют в любом варианте её конструкции

Особенность ломаной крыши состоит в наличии перелома двух боковых скатов. Кровля этого типа может иметь и большее количество плоскостей, тогда стропильная система усложняется и образуются дополнительные рёбра в области пересечений соседних скатов. При ширине пролёта более 6 м балки усиления и подстропильные элементы опираются на внутреннюю несущую перегородку. В нижних скатах часто обустраивают оконные проёмы для помещения мансарды.

Окна мансарды обычно располагаются с торца кровли

Ломаная кровля позволяет оборудовать верхний жилой этаж без существенных затрат, необходимых при строительстве полноценного двухэтажного здания. Помимо четырехскатных вариантов существуют и более сложные виды, например, кровля шатровой формы. В любом случае чем больше количество рёбер в области переломов плоскостей, тем сложнее проектирование и расчёт параметров сооружения.

Виды ломаных крыш

Общая форма ломаных крыш предполагает наличие более двух скатов. При этом в конструкции могут присутствовать дополнительные элементы, которые заметно усложняют процесс её возведения. Одним из эффектных вариантов является ломаная крыша с эркером. Подобная конструкция часто имеет 4 ската, а на торцах присутствует выступ для окна.

Эркер удачно вписывается в конструкцию ломаной крыши вальмового или двускатного типа

Эркер представляет собой небольшой выступ, обустраиваемый на кровле. В нём может быть установлено окно мансардного помещения. Стропильная система может предусматривать определённые особенности устройства этого элемента, например, усиленный каркас в зоне эркера. Иногда выступ обустраивается и как часть верха стены, а кровле эркерной части придаётся ломаная форма. При этом каркас выступа можно изготовить из того же материала, что и стены основного строения.

В месте, где устраивается эркер, кровля имеет ломаную форму

Ломаная крыша для мансарды может иметь окна. Они обустраиваются с торца кровли или же на поверхности скатов. В первом случае сооружение предполагает подготовку обрешётки фронтонов с проёмами для окон. Во втором варианте в системе стропил подготавливают отверстия для окон, а обустройство кровли проводят с учётом этих областей. Размер окон определяется в зависимости от площади скатов.

Окна в мансарде под ломаной крышей могут находиться на фронтонах или на поверхностях скатов

Обустройство ломаной крыши с балконом является популярным вариантом, ведь такая конструкция практична и увеличивает функциональность и комфортабельность мансарды. Чаще всего балкон располагается с торца, потому что смонтировать его на прямой стене проще. При расположении небольшого балкона на скатной части крыши требуется точный расчёт и продуманная конструкция основания. В любом случае нагрузка на стену, являющуюся основой для балкона, увеличивается и требуется применение облегчённых материалов.

Над балконом нужно возвести отдельную часть кровли, форма которой зависит от фантазии застройщика

На вальмовых или ломаных крышах различного типа можно создать кукушку. Эта деталь представляет собой небольшой выступ, в котором монтируется окно. Такой элемент позволяет не делать окна наклонными, а создать проёмы вертикально и защитить их сверху кровельным покрытием. Но возведение кукушки приводит к снижению несущей способности стропильной системы. При этом возрастает риск протечек в области примыкания крыши выступа к основной кровле. Поэтому перед возведением кукушки необходимо подобрать оптимальную форму кровли над выступом и способ её монтажа.

Перед строительством ломаной крыши с кукушкой обязательно разрабатывается проект несущей конструкции кровли

Фотогалерея: варианты ломаных крыш

Основные этапы монтажа

Перед началом строительства следует определить тип кровли с учётом габаритов здания и произвести расчёт нагрузки на стены. Все эти операции осуществляются в процессе проектирования. Затем составляется чертёж, на котором указываются особенности соединения стропильных элементов и их размеры.

Монтаж проводится по чертежу, на котором отражены размеры и особенности конструкции

Стропильная система возводится из деревянного бруса сечением 150х150 мм. Все деревянные детали предварительно обрабатывают специальной противопожарной пропиткой, которая делает конструкцию более безопасной. Основные этапы работ заключаются в следующем:

    Выпиливание стропильных деталей по чертежу и подъём элементов на кровлю для монтажа.

Стропильные фермы изготавливаются на земле по единому шаблону, а затем поднимаются на кровлю

Готовые стропильные конструкции устанавливаются на временные опоры, а затем связываются подкосами и обрешёткой

Верхняя обвязка придаёт каркасу ломаной крыши окончательный вид

Слои паро-, гидроизоляции и утепления ломаной крыши монтируются в соответствии с общепринятыми правилами укладки кровельного пирога с обязательным устройством вентиляционных зазоров

Кровельное покрытие укладывается на обрешётку из обрезной доски, которая набивается поверх элементов кровельного пирога

Крыша с изломами скатов позволяет легко сделать здание необычным, а мансарду функциональной. Для достижения этих целей стоит выбрать подходящий вариант ломаной кровли и осуществить монтаж, учитывая технологию и произведя расчёт всех параметров.

Четырехскатная крыша с кукушкой - Строим сами

Как правильно сделать «кукушку» на крыше: особенности конструкции и монтажа

Проектируя частный дом, можно столкнуться со множеством проблем, важнейшая из которых – устройство крыши. От уклона, количества скатов и строения каркаса конструкции зависит несущая способность, прочность и долговечность кровли.

Ситуация осложняется, если планируется строительство жилой мансарды, ведь в таком случае нужно думать о высоте потолка в подкровельном пространстве, о естественном освещении. Часто выходом из этого трудного положения становится крыша с кукушкой, которая не только помогает оборудовать жилое пространство, но также делает дом более оригинальным и запоминающимся.

Что такое кукушатник или скворечник?

«Кукушка» — это архитектурный элемент кровли, который представляет собой небольшой выступ, расположенный на мансардном этаже. Этот выступ имеет свою собственную стропильную систему, сопряженную с главной, а также покрывается крышей. Кукушкой такую конструкцию называют мастера из-за внешнего сходства с ходиками, из которых каждый час вылетает эта маленькая птичка. По форме крыши «кукушки» различают на следующие типы:

  1. Двухскатная. При монтаже двухскатной крыши кукушка будет выглядеть как маленький дом, действительно напоминая старинные ходики.
  2. Односкатная. Кукушатник с односкатной крышей выглядит попроще, чет двускатный, зато и монтируется намного проще.
  3. Вальмовая. Кукушка с вальмовой крышей венчается тремя скатами, один из который напоминает козырек.
  4. Арочная. Конструкция с арочной крышей часто используется при строительстве домов в стиле альпийских шале, она выглядит очень оригинально, но для ее создания используются только гибкие кровельные материалы

Помните, любой элемент на поверхности кровли уменьшает прочность стропильной системы, а также часто становится причиной проникновения воды внутрь каркаса, поэтому строительство крыши со сложной конструкцией лучше доверить профессионалам.

Функции

Перед тем, как сделать кукушку на крыше, необходимо тщательно разобраться в ее устройстве и функциях. Важно понимать, что этот элемент отнюдь не выполняет чисто декоративные задачи. Грамотно спроектированная кровля с кукушкой решает сразу несколько проблем в конструкции:

  • Увеличивает полезную площадь мансардного или чердачного помещения. За счет ее монтажа можно значительно увеличить свободное пространство под кровлей, более рационально разместив туалет, кладовку или ванную комнату.
  • Помогает организовать естественное освещение. Наличие естественного освещение – основное требование, которое предъявляется к жилым помещениям. Кукушка, которая заменяет собой дополнительный фронтон, помогает использовать более дешевое вертикальное остекление.
  • Улучшает внешний вид дома.

Обратите внимание! Недостатками крыши с кукушкой считают достаточно высокую стоимость, складывающуюся из затрат на материалы и оплаты работы мастеров, а также более низкую устойчивость к протечкам.

Технология монтажа

Несмотря на сложность конструкции, кукушатник, сделанный профессиональными мастерами по проекту без нарушений технологии, никогда не приведет к появлению протечек. Перед началом строительства важно рассчитать несущую способность каркаса, общий вес крыши, чтобы дом выдержал увеличившуюся нагрузку. Монтаж крыши в таком случае выполняют в следующей последовательности:

  1. Укладка мауэрлата.
  2. Сборка стропильной системы. При этом между стропилами, где располагается кукушка, оставляют свободное место.
  3. Установка лобовых балок выступа.
  4. Монтаж вертикальных стоек по торцам кукушки.
  5. Укладка прогона на вертикальные стойки и балки-перемычки над окном.
  6. Монтаж стропильных ног кукушки.

Обратите внимание, что после сборки усложненного стропильного каркаса дальнейшие работы по возведению крыши ведутся в обычном порядке. Однако, нужно помнить, что в местах, где торцы кукушки стыкуются с поверхностью ската, возникает уязвимость к протечкам, поэтому эти участки требуют дополнительной гидроизоляции.

Видео-инструкция

Кукушка на крыше — устройство, чертежи, монтаж

Проектируя частный дом, можно столкнуться со множеством проблем, важнейшая из которых – устройство крыши. От уклона, количества скатов и строения каркаса конструкции зависит несущая способность, прочность и долговечность кровли.

Ситуация осложняется, если планируется строительство жилой мансарды, ведь в таком случае нужно думать о высоте потолка в подкровельном пространстве, о естественном освещении. Часто выходом из этого трудного положения становится крыша с кукушкой, которая не только помогает оборудовать жилое пространство, но также делает дом более оригинальным и запоминающимся.

Технология сооружения двускатной крыши: подбор материалов, нюансы их монтажа и утепления кровли

Особенно необходима кукушка в небольших помещениях с ограниченным скатами крыши пространством. Например, там, где идет подъем лестницы наверх. Лестница может упираться в скат крыши. Или в помещении для санузла, где-нибудь в закуточке под скатами, кукушка тоже будет просто незаменима. Специально для подъема лестницы или туалетной комнаты сооружать целый фронтон будет нецелесообразно, а кукушка будет самым подходящим архитектурным решением. Таким образом, кукушка – это своеобразная замена фронтону: и функционально, и красиво.

Кроме полезных функций, у кукушки на доме есть и чисто эстетическая функция

Даже если на деревянном доме установлена обычная двухскатная крыша, присутствие кукушки очень разнообразит его внешний вид. Стандартный четырехугольный сруб дома с привычной крышей о двух фронтонах будет иметь уже другой вид, отличающий его от других, расположенных по соседству таких же строений, если на крыше деревянного дома будет присутствовать кукушка. А если это будет не одна кукушка, а несколько, с разных сторон? Конечно, такой дом из бруса будет не только заметно отличаться от других типовых сооружений, но из-за своей особой эстетики такой деревянный дом уже будет выше в цене.

Конфигурация кукушек бывает разнообразная: это может быть как обычный квадратный «домик» с небольшой отдельно выступающей двускатной крышей, так и кукушка в виде треугольника с очень покатыми углами крыши. В кукушке могут располагаться как одно окно, так и несколько в ряд. Насколько у застройщика хватит фантазии разнообразить эту незатейливую конструкцию на мансардном этаже, настолько можно и экспериментировать с этой надстройкой. Главное, не переборщить, чтоб сохранить надежность и устойчивость общей конструкции крыши.

Кроме положительных свойств кукушки в крыше, есть и некоторые особенности, которые надо иметь в виду.

Наличие кукушки на мансарде усложняет кровельные работы для строителей. Увеличивается расход стройматериалов. Таким образом, монтаж кукушки на крыше незначительно, но увеличивает стоимость строительства дома из бруса из-за дополнительного расхода на стройматериалы и увеличения стоимости строительных работ из-за усложнения формы крыши.

Лучше, если кукушку на мансарде будут возводить опытные плотники, потому что это достаточно сложная работа, по сравнению с возведением обычной двухскатной крыши. Если на каких-то участках работ по кукушке будут допущены технологические ошибки, то эта зона крыши в будущем будет доставлять хлопоты хозяевам. На этом сегменте кровли может быть ослаблена конструкция каркасно-стропильной системы, что может привести к разрушению мансарды при сильном ветре или урагане. Могут начаться протечки в крыше и вследствие этого разрушение основной конструкции дома.

Плотники из «Чухломской усадьбы» имеют большой опыт в возведении крыш с кукушками, других видов крыш сложных конфигураций. Поэтому наши мастера изготовят прочную, добротную и надежную крышу с кукушкой, а если потребуется, то и с несколькими, потому что работали с кровлями разных форм. Комплектация строительными материалами (балками, стропилами, обрешеткой и пр.) для крыши у нас настолько надежна, что выдержит любой ураган.

Строительный портал №1

Четырехскатная крыша – это не только красиво, но и надежно, поэтому многие пытаются сделать ее собственными руками.

Однако очень важно, чтобы сделанная четырехскатная крыша своими руками обладала не только устойчивостью, прочностью и огнестойкостью. Она также должна защищать подкровельное пространство от проникновения в него холодных воздушных масс и атмосферных осадков.

Давайте рассмотрим, как построить четырехскатную крышу своими руками с минимальными финансовыми затратами.

Немаловажное значение наряду с защитными и техническими характеристиками имеет дизайн кровли, обеспечивающий ей респектабельный внешний вид, индивидуальный стиль и выразительность.

Сделать четырехскатную крышу – задача не самая простая. Для ее реализации необходимо обладать хорошими строительными навыками и опытом работы, так как возведение ее стропильной системы отличается особой сложностью.

Четырехскатные крыши делятся на несколько типов. И для того чтобы подобрать для своей кровли оптимальный вариант, необходимо ознакомиться с их достоинствами и недостатками.

Виды четырехскатных крыш

Вальмовая крыша

Вальмовая крыша всем своим внешним видом подчеркивает свои отличные защитные свойства и высокую степень надежности. Она формируется посредством двух фасадных скатов трапециевидной формы и двух торцевых, имеющих треугольную форму.
Следует заметить, что этот тип кровли лишен фронтонов, а чердачные окна устанавливаются непосредственно на скатах.

Отсутствие в данной конструкции фронтонов способствует значительному ее удешевлению и повышению устойчивости к ветровым нагрузкам.

К недостаткам этой кровли можно отнести то, что монтаж стропильной системы отличается повышенной сложностью и требует проведения дополнительной подгонки конструктивных элементов и кровельного покрытия. Честно говоря, вальмовая конструкция четырехскатной крыши обладает самым сложным для реализации проектом.

Важным достоинством этого типа кровель является возможность формирования мансардной вальмовой кровли с ломаными скатами, что позволяет сформировать подкровельное пространство достаточно внушительных размеров.

Датская или полувальмовая крыша

Конструктивно такая крыша имеет фронтоны, точно так же как и двускатная кровля, которые сверху венчают небольшие вальма.

Благодаря наличию конька в конструкции, такие кровли обладают повышенной устойчивостью ко всем типам нагрузок и способны переносить даже достаточно сильные, ураганные ветра без ущерба для своей целостности.
Такие крыши чаще всего возводят в районах, характеризующихся интенсивными ветровыми нагрузками.

Шатровые четырехскатные кровли

По форме такие конструкции напоминают пирамиды, так как все их четыре треугольных ската сходятся в одной точке. Существенным плюсом является то, что такие крыши лишены фронтонов, чаще всего они используются для возведения над небольшими постройками, имеющими прямоугольную или квадратную форму.

Важным недостатком этого типа кровель является особая сложность их монтажа, требующая от исполнителя наличия определенных строительных навыков и знаний.

Проектирование и расчет

Перед началом выполнения монтажа кровли необходимо выполнить расчеты и создать проект будущего сооружения.
Угол наклона кровельных скатов такой конструкции может варьироваться в пределах от 5 и до 60 градусов. Выбор угла зависит от интенсивности атмосферных нагрузок, выбранного кровельного покрытия, размеров чердачного помещения.

В районах, характеризующихся сильными ветровыми нагрузками и небольшим количеством осадков, уклон крыши делается небольшим. И наоборот. В областях со значительными снеговыми нагрузками и частыми проливными дождями предпочтительнее, чтобы угол наклона был в пределах от 45 до 60 градусов.

Немаловажное влияние оказывает угол наклона скатов и на выбор кровельного материала: от 5 до 18 градусов рекомендуется укладка рулонных материалов. Если угол наклона колеблется в пределах от 14 до 60 градусов, то рекомендован монтаж асбестоцементного шифера, а при укладке натуральной черепицы он должен быть от 30 до 60 градусов.

Расчет высоты кровельного конька осуществляется на основании выбранного угла наклона скатов по тригонометрической формуле, используемой для расчета размеров прямоугольных треугольников.

На начальном этапе разработки проекта для четырехскатной кровли выполняется расчет сечения бруса, используемого для изготовления стропильной системы. При выборе сечения обязательно учитываются постоянные и временные нагрузки, которым будет подвергаться кровля в процессе эксплуатации.

При расчете сечения стропильных элементов обязательно учитывается, что конструкция должна обладать дополнительным запасом прочности, что позволит ей без ущерба для целостности переносить запредельные нагрузки.

В процессе проектирования выбирается вид стропильной системы, а также тип и размеры дополнительных элементов, которые обеспечат конструкции необходимую степень жесткости.
Перед тем как сделать каркас стропильной системы, необходимо правильно рассчитать прочность и степень деформации ее элементов.

Сегодня самым распространенным видом материала для изготовления стропильной системы считается древесина.

Предпочтительнее использовать пиломатериалы из хвойных сортов деревьев: сосны, лиственницы, ели.

Монтаж стропильного каркаса

Конструктивно стропильная система четырехскатной кровли состоит из самих стропил, раскосов, опорных брусков и многих других элементов, позволяющих придать конструкции необходимую степень жесткости.

Желательно, чтобы брус для изготовления стропил имел сечение 500 на 1500 мм, что поможет обеспечить элементам необходимые несущие способности.

Выполнение монтажных работ провидится снизу вверх. Для того чтобы сделать стропильную систему своими руками, необходимо уложить опорный брус – мауэрлат, который будет служить опорой для стропильных ног. Также этот элемент позволит связать короб дома и крышу в единую монолитную конструкцию.

После укладки мауэрлата переходят к монтажу стропильного каркаса. На начальном этапе выполняют установку угловых накосных стропильных элементов. Если есть необходимость, то для повышения несущих способностей на верхние части стропильных ног устанавливается система стоек и раскосов.

Они позволят частично снять нагрузку со стропильных элементов, перераспределив ее по поверхности несущих стен либо промежуточных опор, и придадут конструкции необходимую степень жесткости и устойчивости.

После этого можно переходить к установке центральной балки, называемой коньковым прогоном. Высота накосных стропил совместно с коньком позволят сделать необходимый угол наклона кровельных скатов.

После установки направляемых стропил можно переходить к монтажу основного каркаса и закреплению нарожных (наклонных) стропил к коньковому прогону и опорным балкам.

После того как стропильная система будет полностью собрана, можно переходить к формированию кровельного пирога: монтажу обрешетки, гидро- тепло- и пароизоляционного слоев, а также сделать укладку кровельного покрытия.

Если вы обладаете огромным желанием, всеми необходимыми навыками работы и знаниями, то сделанная четырехскатная крыша своими руками станет настоящим предметом гордости для вас и всех ваших родных.

Это тоже интересно:

Как сделать кукушку на крыше своими руками – конструкция и

Проектируя личный дом, возможно столкнуться со множеством неприятностей, наиболее значимая из которых – устройство крыши. От уклона, количества скатов и строения каркаса конструкции зависит несущая свойство, прочность и долговечность кровли.

Обстановка осложняется, в случае если планируется строительство жилой мансарды, поскольку при таких условиях необходимо думать о высоте потолка в подкровельном пространстве, о естественном освещении. Довольно часто выходом из этого тяжёлого положения делается крыша с кукушкой, которая не только оказывает помощь оборудовать жилое пространство, вместе с тем делает дом более уникальным и запоминающимся.

Что такое кукушатник либо скворечник?

«Кукушка» — это архитектурный элемент кровли, который представляет собой маленький выступ, расположенный на мансардном этаже. Данный выступ имеет собственную стропильную систему, сопряженную с основной, и покрывается крышей. Кукушкой такую конструкцию именуют мастера из-за внешнего сходства с ходиками, из которых любой час вылетает эта маленькая птичка. По форме крыши «кукушки» различают на следующие типы:

  1. Двухскатная. При монтаже двухскатной крыши кукушка будет смотреться как мелкий дом, вправду напоминая старинные ходики.
  2. Односкатная. Кукушатник с односкатной крышей выглядит несложнее, чет двускатный, но и монтируется существенно проще.
  3. Вальмовая. Кукушка с вальмовой крышей венчается тремя скатами, один из который напоминает козырек.
  4. Арочная. Конструкция с арочной крышей довольно часто употребляется при постройке домов в стиле альпийских шале, она выглядит весьма уникально, но для ее создания употребляются лишь гибкие кровельные материалы

Не забывайте, любой элемент на поверхности кровли сокращает прочность стропильной системы, и довольно часто делается обстоятельством проникновения воды вовнутрь каркаса, исходя из этого строительство крыши со сложной конструкцией лучше доверить специалистам.

Функции

Перед тем, как сделать кукушку на крыше, нужно шепетильно разобраться в ее устройстве и функциях. Принципиально важно понимать, что данный элемент отнюдь не делает чисто декоративные задачи. Грамотно спроектированная кровля с кукушкой решает сходу пара неприятностей в конструкции:

  • Увеличивает нужную площадь мансардного либо чердачного помещения. За счет ее монтажа возможно существенно расширить свободное пространство под кровлей, более рационально разместив туалет, кладовку либо ванную .
  • Оказывает помощь организовать естественное освещение. Наличие естественного освещение – главное требование, которое предъявляется к жилым помещениям. Кукушка, которая заменяет собой дополнительный фронтон, оказывает помощь применять более недорогое вертикальное остекление.
  • Усиливает внешний вид дома.

Обратите внимание! Недостатками крыши с кукушкой считают достаточно большую цена, складывающуюся из затрат на материалы и оплаты работы мастеров, и более низкую устойчивость к протечкам.

Технология монтажа

Не обращая внимания на сложность конструкции, кукушатник, сделанный опытными мастерами по проекту без нарушений технологии, ни при каких обстоятельствах не приведет к появлению протечек. Перед началом строительства принципиально важно вычислить несущую свойство каркаса, неспециализированный вес крыши, дабы дом выдержал увеличившуюся нагрузку. Монтаж крыши при таких условиях делают в следующей последовательности:

  1. Укладка мауэрлата.
  2. Сборка стропильной системы. Наряду с этим между стропилами, где находится кукушка, оставляют свободное место.
  3. Установка лобовых балок выступа.
  4. Монтаж вертикальных стоек по торцам кукушки.
  5. Укладка прогона на вертикальные стойки и балки-перемычки над окном.
  6. Монтаж стропильных ног кукушки.

Обратите внимание, что по окончании сборки усложненного стропильного каркаса предстоящие работы по возведению крыши ведутся в простом порядке. Но, необходимо не забывать, что в местах, где торцы кукушки стыкуются с поверхностью ската, появляется уязвимость к протечкам, исходя из этого эти участки требуют дополнительной гидроизоляции.

Видео-инструкция

Двухскатная крыша со смещенным коньком

Возведение двухскатной крыши с разными скатами

Возведение двухскатной крыши собственными руками — процесс относительно несложный. Поняв устройство и технологию работы со стандартными параметрами классической двухскатной крыши, отталкиваясь от этих знаний, а также информации, заключенной в этой статье, можно, приложив всего лишь небольшие усилия, облагородить свой дом красивой крышей, выполненной своими же руками.

Особенности двухскатных крыш

Конструктивная основа двухскатной крыши — наиболее упрощенный из всех возможных вариантов конструкций с множеством скатов. Концепцией двухскатной крыши является формирование, посредством скатов, двух наклонных плоскостей и фронтонов с противоположной стороны.

Причем, равнозначность уклонов вовсе не обязательна. Это позволяет не слишком строго привязываться к равнозначности длин этих скатов, поэтому показатели длины могут быть также совершено различными. К слову, именно эта особенность позволила возводить крыши с неидентичными скатами по параметрам и открыла больше возможностей в оформлении конструкций домов, что и привело к такой популярности этих крыш.

Как правило, пересечение скатов находится в месте расположения конька, он образует параллель с длинной стороной постройки. Простота этой конструкции обуславливает традиционную форму здания.

Преимущественный аспект двухскатных крыш заключается в превосходных защитных функциях. Зданию не будет грозить возникновение повреждений, вызванных плохими погодными условиями, поскольку отсутствие заломов скатов позволяет дождевым осадкам беспрепятственно стекать с поверхности крыши, а отсутствие углов, вогнутой формы, (их еще называют эндами), которые получаются в месте, где пересекаются скаты, решает проблему накопления снега на этих участках.

Симметричные параметры двухскатной крыши образовывают треугольник с равными бедрами в верхней части. Однако, тем, кто не желает проявлять стандартный и распространенный подход к покрытию крышей своего жилища, следует рассмотреть более интересные и усложненные варианты двухскатных крыш.

Ломаная конструкция, которой обладает двускатная крыша с разными скатами дает жильцам будущей постройки преимущества в увеличении жилого пространства внутри дома. Это может быть как обустройство дополнительной площади под большой чердак или сооружение мансарды.

Другой подход – отсутствие симметрии в проектировании двухскатной крыши. Со стороны такое решение имеет довольно необычный и оригинальный вид, однако пространство, образуемое на чердаке, гораздо меньше.

Более того, существуют еще и другие виды крыш с двумя скатами. Разноуровневое расположение скатов, заканчивающихся на разных высотах, не сходится в месте расположения конька. Этим обуславливается ломаная конструкция крыши. Безусловно, такой вариант по силам только специалисту в этом деле, однако, средства, вложенные в постройку такого плана, полностью оправдываются прекрасным результатом.

Как определиться с углом наклона

Диапазон углов наклона двухскатных крыш охватывает разбег от 11° до 45° и даже более.

Выбор угла наклона

Если Вы задались целью соорудить разноуровневую крышу с двумя скатами, учтите, что угол наклона зависим от многих факторов:

  • Разновидности и качества материалов, которые будут использоваться в кровле;
  • Климатические условия;
  • Архитектурное решение самого здания.

Более теплые и сухие климатические данные региона не требуют слишком резких углов от конструкций крыш, поэтому поверхность можно сделать не такой крутой. Если же наоборот, климатические условия предполагают большое количество осадков, угол наклона должен быть круче, чтобы не накапливать снежные наносы и уменьшить их нагрузку на поверхность крыши.

Существует также угол наклона, при котором снежный покров не оказывает практически никакого давления. Это угол в 45°, использование его в проектировании снижает возможность сильного просчет.

Планирование процесса кровли должно включать и данные нагрузки, оказываемой силой ветра. Увеличенный уклон повышает силу ветрового давления на поверхность, поэтому будет не лишним усилить обрешетку и стропила. К примеру, скачок наклона с 11 до 45 градусов увеличивает силу давления ветра впятеро. Исходя из этого, если Ваша постройка находится в зоне разгула сильных ветров, проектируемая Вами крыша должна иметь более пологий уклон.

Проект двускатной крыши с разными скатами открывает возможности для обустройства веранды под крышей или организации навеса, покрывающего террасу.

Монтаж строп крыши с двумя разными скатами

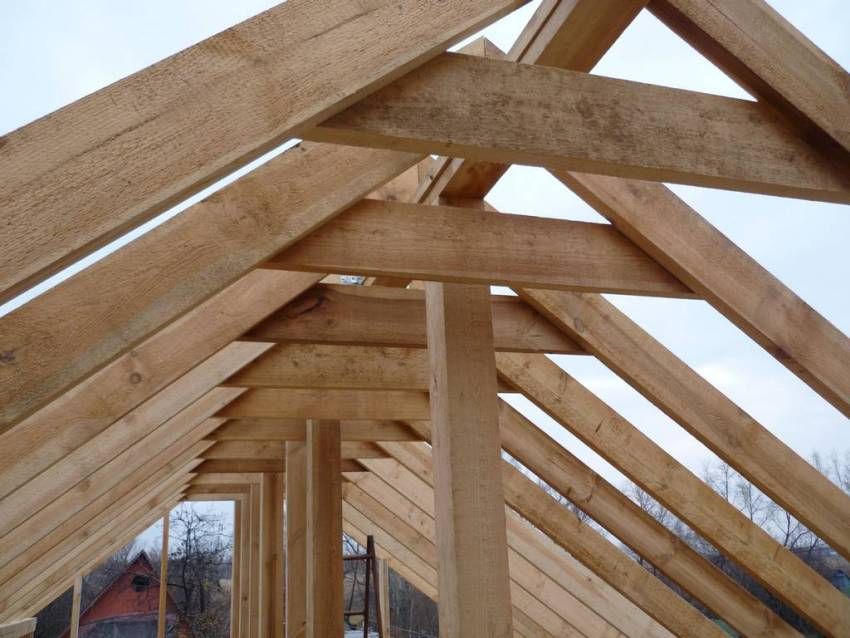

Система строп – это базовая основа, на которой будет держаться вся конструкция. Приступая к выполнению проекта двухскатной крыши с разными скатами, необходимо разобраться, чем же все-таки отличается симметричная стропильная система от той, что Вы будете сооружать при постройке крыши, где скаты имеют не одинаковые параметры.

В основе симметрии скатов треугольники с равными сторонами, этим обуславливается равнозначность противолежащих скатов по всем геометрическим параметрам и уклонам углов.

Что же касается проектирования крыши с учетом разных параметров скатов, проектирование каждой стороны необходимо продумывать по отдельности. Соответственно и треугольник будет иметь не равные бедренные стороны.

Схема соединения стропил

Это займет немного больше времени при разработке проекта и его воплощении в жизнь. Но зато такая конструкция более привлекательна и необычайна, со стороны смотрится гораздо эффектнее.

Стропильные системы могут иметь наклонный характер и висячий. Крайние опоры зданий, как правило, имеют стропила висячего вида, потому как ноги этих стропил предназначены для функций изгиба и сжатия.

Такое конструктивное решение имеет распирающее действие, которое распространяется в горизонтальном направлении, передаваясь на стены. Для его снижения рекомендуется использовать деревянную или металлическую стяжку, ее располагают в самом низу стропильного основания.

Балка же будет служить перекрытием. Этот вариант хорош для крыш с мансардами. Для того, чтобы сделать крепление стропил более мощным и повысить его прочность, необходимо устроить стяжку достаточно высоко.

Использование стропильной системы наслонного характера выгодно при кровле сооружений со средней несущей стеной либо же при наличии промежуточных столбчатых опор.

Края стропил переносят свой вес, упираясь, на стены сооружения. Частично, они умеют упор на внутренних стенах и опорах, следовательно, возможно использование их элементов в качестве балок изгиба. Такая крыша в итоге имеет более облегченную конструкцию.

Возведение конструкции происходит чередованием висячих и наслонных стропиловых ферм, располагающихся сверху нескольких пролетов:

  • Стропила висячего характера лучше всего устанавливать там, где отсутствуют промежуточные опоры. Если присутствуют стропила наслонного характера, установка возможно только при межопорном расстоянии, не превышающем 6, 5 метров.
  • Для увеличения ширины стропил добавляется дополнительная опора. Ее необходимо перекрыть стропилами наслонного характера, размер которых не превышает отметку в 12 метров, а при двух опорах – 15 метров.
  • Сооружения, выполненные с использованием бруса как материала, стропилы имеют упор на венцах сверху. Добиться большей прочности креплений можно при помощи закрепления ног стропил нигелями, болтами или скобами.

Вариации крепления стропильной ноги к мауэрлату

Для того, чтобы собрать все составляющие части, применяются болты, зуб и металлические накладки. В качестве защиты от пагубного воздействия климатических особенностей погоды, рекомендовано использование карнизного свеса, длиной не менее 5,5 см, который применяется как верхняя обвязка.

Расчет — дело ответственное. Неверное сечение может послужить причиной разрушения стропил. Такая проблема просматривается в нарушениях расположения сочленений и в таком случае эксплуатация крыши просто становится невозможной. Поэтому, самостоятельно проделывая все этапы работы, расчет все-таки безопаснее доверить профессионалу.

Крепление мауэрлата

Брус, имеющий параметры сечения 15х15 см – это и есть мауэрлат. Он выполняет опорную функцию для наклонных стропил, распределяя равномерным образом общую нагрузку, а также выступает в роли фундамента. Мауэрлат служит подложкой под ногой стропил, он размещается на всю длину сооружения. При малой ширине сечения возможно провисание спустя некоторое время.

Во избежание такого провисания, применяется решетка, сложенная из стоек, ригеля и подкосов. При этом используются доски с замерами 25х150 мм, вдобавок можно положить пластины, которые были получены из бревен диаметром 13 см.

Крепление мауэрлата к стене

Расчет площади крыши

Чтобы не запутаться и правильно высчитать площадь крыши:

  • Такие мелкие детали как дымоходная труба, мансардное окно или кровельное, вентиляционные отверстия нет необходимости высчитывать;
  • Размер установленного ската должен быть крайне точен, расчет необходимо вести от краевой линии карниза непосредственно до самого низа конька;
  • Брандмауэрные стены, свесы и парапеты тоже попадают под учет;
  • От материала для кровли многое зависит, необходимо обращать внимание и на этот момент.

Немаловажный момент: при использовании рулонных материалов или черепицы необходимо уменьшить скаты в длине на 70 сантиметров.

Видео — двускатная крыша с разными скатами

Стропильная система для двухскатной крыши со смещенным коньком

Вопрос задал: gontarev777

Добрый день!Строю себе домик. Сам себе прораб. Хочу зимой закупить дерево для крыши. Домик должен получиться похож на этот:

Вот мои чертежи:

Имеем: несущую стену вдоль центра дома и смещенный конек крыши. Разная длина скатов. Угол наклона обоих — 30 градусов. Металлочерепица. Деревянное перекрытие. Регион: г. Черновцы, Украина.

Помогите рассчитать надежную стропильную систему, с учетом всех нагрузок (включая солнечные панели.)

1. По какой схеме делать стропильную систему.

2. Сечение всех элементов (мауэрлат, стропила, балки перекрытия, обрешетки. ).

3. Какую принять толщину утепления крыши (минватой).

Комментарии

Добрый вечер. Да, работаем, позвали к Вам лучшего специалиста по крышам. Но так как есть разница во времени (у нас часов 6 или 8), то ответа придется ждать до завтра. Ожидайте специалиста Сварога. Извините за неудобства.

Схема стропильной системе понятна по самой картинке, видите там выходят коньковый брус и мауэрлаты. Получается, коньковый брус тут смещен от конька и находится над средней стеной. На него кладется стропильная нога, которая пеерсекается с другой стропильно ногой в коньке.

Уточните вес солнечных панелей и на какой стороне их собираетесь укладывать (обычно кладут только на южную), займут ли всю половину кровли?

Почитав интернет, я тоже примерно такую систему представляю. Но нужно расчитать сечение всех ее элементов и правильно «завязать» ее с деревянным перекрытием. Получается, что под коротким скатом крыши будет перекрытие (балки) от стены до стены. А под длинным скатом от стены до стропила. Хотел бы увидеть простенькую схему такой системы.

Панели будут ставиться только с южной стороны. Это короткий скат. Будут размещаться в 2 ряда 10 + 10. Размер одной панели: В1700хШ1000, вес: 20 кг.

Я так понимаю, что вы имеете в виду чердачное перекрытие, мансардного этажа у вас не получается, судя по схеме. Там все проще, нагрузка маленькая, если склада не будет. Посчитать сечения завтра с утра смогу, на работе. Если захотите что-то добавить, ждите «ответ» под моим сообщением, а то мне увидомления не приходят, девушкам приходится мне на почту стучаться.

Да, чердачное перекрытие. Склада не будет. Но так, чтоб человек не провалился.

Под коротким скатом (Оси 1-2) — полный второй этаж. Под длинным скатом (Оси 2-3) — мансардное помещение (перекрытие должно связаться со стропильной системой.).

Полноценного этажа у вас все равно не получится в осях 1-2, если крышу не подымите. В нижней точке должна быть высота не менее 1600мм, чтобы удобно было эксплуатировать.

По средней стене вам надо будет поставить стойки или поднять стену, чтобы уложить средний распределительный брус. Стойки можно ставить через стропилу или еще реже, подобрав по прочности брус. Сечение стропил с шагом не более 0.9м — 50х150(h). Сечение балок перекрытия с тем же шагом — 50х200(h)мм, но тут я учитывал не нормативную нагрузку, а несколько заниженную. Нормативная в 200кг/м2 слишком большая для вашего дома, если хотите подстраховаться, ставьте доски просто чаще. С шагом 600мм перекрытие будет очень жестким. Для перекрытия чердака можно использовать доски 50х150мм.

Для внесения ясности я подписал, где мансарда, где полный этаж, а где чердак.

Центральную стену выше достраивать не планировал. Мне больше по душе вариант со стойками.

Вы б не могли схематично нарисовать мою деревянную конструкцию перекрытия и стропильной системы. И пока мне вообще не понятен узел сочленения перекрытия и стропил.

Здравствтуйте. Схематично накидал. К сожалению, нет времени более подробно сейчас сделать, но думаю сам смысл будет понятен.

Коньковый узел делается на накладках (одностороние или двухстороние). Вынос кровли обычно делается за счет кабылок. Их можно делать так или одностороними или с двух сторон, в зависиммости от вылета. Кобылки делают отдельно, чтобы их можно было менять как подгниют, а не всю стропильную ногу.

Стойку лучше взять квадратного сечения, 100х100 например. Стык балки и стропилы (где вы спрашиваете) делается просто за счет боковой стыковки на шурупах. Для надежности, можно поставить посередине дополнительно стяжной болт диаметром 12-16мм с широкими шайбами.

Я думал, у вас чердак только справа, а сверху еще 1 мансардный этаж :). Поэтому все перекрытие чердака можно сделать из 150 доски, а не 200 как я писал выше.

Если что-то не понятно, спрашивайте

Я когда схему накидывал разделил балку чердачного перекрытия. Вы можете ее сделать цельной и положить на мауэрлаты, тогда она у вас еще в качестве затяжки будет (прикрепить надо будет к стропиле левой и правой тогда). Если будете делать их раздельными, как на схеме, то надо будет на стену сначало доску антисептированную уложить, потом уже балки (на схеме забыл показать).

Вот начертил кое-что.

Прокомментируйте как поведет себя такая система. И вопросы:

Уточнения: все три мауэрлата будут выноситься на улицу (как на первом фото.)

1. Не нужно ли ставить боковые раскосы на вертикальные стойки? (Ведь крыша давит их в сторону.).

2. Можно ли на центральной стене балки ставить прямо на рубероид? Как их закрепить?

3. Можно ли стойки опирать на балки (на той же центральной стене?)

4. На наружных стенах армопояс планировал делать не на всю ширину стены. Как в таком случае крепить мауэрлат.

1. Зависит от длины выпуска. На картинке выпуск около 300мм — подкосы не нужны. Ваш брус 150х150 выдержит до 600мм (от несущей стены, утеплитель и отделка не считаются). Но лучше сделать не более 400-500мм без подкосов, а то может немного «гулять» под нагрузкой. Подкосы в любом случае упираются в стену, а не в стойку. Если упирать в стойку, надо ставить ответный подкос с другой стороны.

2. Желательно уложить хотя бы те же доски 150х75 плашмя. Эти доски промазать антисептиком. Иначе, если чердак будет плохо проветриваться хотя бы года 3 (закрывают вент отверстия часто), они могу начинать гнить даже с рубероидом. Крепить надо ваши стропилы только от ветра (отрыв крыши), распора у вас почти не будет. Крепить лучше за счет притяжки скрутками стропил к стенам. По краям обязательно хотя бы через стропилу. По центру желательно то же сделать. Стяжку по центру можно вести не от стропилы, а от стойки (врезаются небольшие крюки, они продаются) или от распределительной доски (см. п. 1). Если от доски, то стойки надо к ней саморезами или гвоздями сбоку закрепить.

3. Не понял что имеется ввиду. Если есть разрыв стены (дверь, например, без перемычки несущей) то можно уложить балку, посчитав ее.

4. Мауэрлат желательно уложить на армопояс. Кирпич возвести выше — до кровли. Стропила пропустить между кирпичом. Но надо оставить зазоры около 1см. Если стропила или кобылка касается кирпича, проложить руберойд, но ни в коем случае не оборачивать его вокруг — как минимум сверху должно дерево дышать. Маурлат упрется в кирпич (через слой рубероида), скрутками притяните стропила, они притянут маурлаты.

Уточнение по вопросам:

1. Имелось ввиду это:

Тоесть, не будет ли крыша давить влево всю вертикальную систему, пытаясь ее завалить?

2. Можно ли вместо 150х75, уложить доски 150х70 (как стропила, чтоб меньше сортимент дерева заказывать)? Ширина центральной стены: 380мм. Ставить одну доску по центру? Или 2 рядом? Ведь балки перекрытия должны заходить на стену минимум на 150-180 мм. Тем более на них будет стоять вертикальная стойа (см. вопрос №3).

Допускается такое опирание стойки?

4. Тоесть лучше армопояс делат на всю ширину стены? Мауэрлаты планирую крепить закладными шпильками в армопояс.

5. Мауэрлат хочу выпускать на улицу (как на первом эскизном фото). Не «потеряется» ли он на фасаде? Или лучше взять 200х200? Нужны ли какие-то дополнительные мероприятия для его выпуска?

6. По поводу свеса. Не слабый ли выдет узел, если его делать кобылками? (ведь иногда там будет собирать много снега, + обмержший водосток). Может лучше нарастить его самой стропилой вместо кобылки?

7. Утепление. Планирую скаты утеплить 150 минватой. Перекрытие тоже 150 мм ваты. В месте, где скат проходит над мансардой (ниже перекрытия), — 300 мм. Чердак неотапливаемый. Хватит ли таких слоев? Где и какие должны быть вентзазоры?

8. Допускается ли так сращивать стропила:

Не нужно ли в месте этого мауэлата установить стяжку между левым и правым скатом? (чтоб крыша не распирала стены)

1. Кроме ветра, ничего в бок не давит. Вся нагрузка от веса кровли и снега идет вниз. Для жесткости системы можно добавит подкос, но тогда уж не в балку перекрытия упереть его, а в среднюю стену (то есть подкос паралельно перенести в право от стойки.

2. Я выше писал вам, что проходят сечения 50х150 с шагом до 0.9м. Не ставьте стойку на балки перекрытия. Пропустите их сбоку от стойки, вам затяжка не нужна. Стойка обопрется на стену.

3. Как я написал выше — не стоит.

4. Я не об этом говорил. Сдвиньте мауэрлат от края стены, так, чтобы он был над армопоясом.

5. Если выпуск не большой, можно ничего не делать особенного. Насчет «потеряется» не подскажу, тут чисто эстетика. Можно его потом чем то обшить для увеличения, в крайнем случае. Дополнительно можно хорошо обработать торец антисептиками — гнить дерево начинает с торцов.

6. Кобылка может устраиваться двойной — с одной и другой стороны от стропилы. Ни в российских ни в украинских нормах нет данных о увеличеной нагрузки на свесах — только в еврокодах. А у них нет наших регионов :). Так что посчитать тут проблематично.

7. Это я не могу вам подсказать, тут надо просить Елену.

8. Расопра при вашей схеме нет, по крайней мере большого. Вам хватит скруток из проволоки, зацепленых за стены. Сращивание стропильной ноги должно происходить в месте наименьших моментов. Обычно над опорами сращивание не проводят. Но у вас именно над этой опорой момент не самый большой для сечения. Поэтому я не стал вам упоминать об этом. Можете сдвинуть сты примерно на треть пролета (на 700мм от опоры вниз), там момент еще ниже.

1. Тоесть, вы имеете ввиду подкосы ставить вдоль стены (чтоб эти стойки как-бы не падали на фронтоны). ?

2. У меня на среднюю стену должны опираться и балки перекрытия и стойки под мауэрлат. Под балки должны вдоль стены проходить доски (150*70 плашмя). Как это все уложить и закрепить на одну стену в 380 мм.

4. Если я сдвину мауэрлат от стены, не останеться места для опоры балки. (ведь для опирания нужно15-180мм.)

Виды стропильной системы двухскатной крыши: для маленьких и больших домов

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Схема двускатной крыши

Теперь о составляющих системы и их назначении:

  • Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
  • Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
  • Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
  • Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
  • Лежни — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
  • Боковые прогоны — поддерживают стропильные ноги.
  • Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

Разница в конструкции наслонных и висячих стропил

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Простейший вариант наслонных стропил

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Простая безраспорная система двускатной крыши с наслонными стропилами

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Такую схему без наличия опыта делать не рекомендуется: при малейшей неточности выполнения появляются распорные силы и конструкция становится нестабильной.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Вариант крепления стропил без распора на стены

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

Схемы стропильных систем двускатных крыш со схватками

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Крепление схватки к стропильным ногам и коньковому брусу

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Система стропил со смещенным относительно центра вертикальным прогоном

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни , нагрузка от подстропильных балок передается на лежни через стойки.

Системы с подстропильными балками

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка. Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, или расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

Возведение двухскатной крыши с разными скатами

Возведение двухскатной крыши собственными руками — процесс относительно несложный. Поняв устройство и технологию работы со стандартными параметрами классической двухскатной крыши, отталкиваясь от этих знаний, а также информации, заключенной в этой статье, можно, приложив всего лишь небольшие усилия, облагородить свой дом красивой крышей, выполненной своими же руками.

Особенности двухскатных крыш

Конструктивная основа двухскатной крыши — наиболее упрощенный из всех возможных вариантов конструкций с множеством скатов. Концепцией двухскатной крыши является формирование, посредством скатов, двух наклонных плоскостей и фронтонов с противоположной стороны.

Причем, равнозначность уклонов вовсе не обязательна. Это позволяет не слишком строго привязываться к равнозначности длин этих скатов, поэтому показатели длины могут быть также совершено различными. К слову, именно эта особенность позволила возводить крыши с неидентичными скатами по параметрам и открыла больше возможностей в оформлении конструкций домов, что и привело к такой популярности этих крыш.

Как правило, пересечение скатов находится в месте расположения конька, он образует параллель с длинной стороной постройки. Простота этой конструкции обуславливает традиционную форму здания.

Преимущественный аспект двухскатных крыш заключается в прев

Вальмовые крыши - Шатровые крыши - Затраты на установку

Что такое шатровая крыша?

Выбирая каркас и конструкцию для новой установки крыши, вы, скорее всего, будете выбирать между новой вальмовой крышей или двускатной крышей для вашего дома. Вальмовые крыши являются одними из самых популярных в США из-за их чистых, современных дизайнерских линий и невероятной прочности. Вальмовая крыша имеет скаты со всех четырех сторон. Все стороны равны по длине и сходятся наверху, образуя гребень.«Вальм» - это область, где одна часть крыши встречается с другой. Шатровые крыши идеальны в ветреных и заснеженных районах, так как наклон крыши позволяет снегу легко соскальзывать и предотвращает стоячую воду, которая может вызвать обрушение крыши. Есть много типов черепицы, которые могут быть построены в этом типе конструкции вальмовой крыши.

Вальмовая крыша и двускатная крыша

Основное различие между вальмовой крышей и двускатной крышей будет заключаться в общем дизайне и функциональности каждой.Шатровые крыши имеют стиль, при котором все стороны крыши наклонены вниз над стенами вашего дома. У двускатных крыш есть две стороны или пики, которые наклонены вниз к вашему дому.

Обратиться к подрядчикам

Стоимость вальмовой крыши

Средняя цена на монтаж шатровой крыши составляет где-то от $ 20,00 до $ 50,000 $ в зависимости от уклона, уклона и размера вашей крыши, а также используемого кровельного материала. Вы можете рассчитывать заплатить от 8 до 12 долларов за кв.футов или от 80 до 120 долларов за квадрат , установленный в одноэтажном доме стандартного размера. Шатровые крыши дороже обрамлять, чем двускатные. Получите смету расходов на кровлю от местных подрядчиков ниже.

Вальмовые крыши дороже в строительстве, чем двускатные, потому что это более сложная конструкция, требующая большего количества строительных материалов, включая сложную систему ферм или стропил. Тем не менее, вы ощутите некоторую экономию, поскольку каркас для дома с шатровой крышей намного проще из-за того, что все внешние стены имеют одинаковую высоту.

Шатровая крыша Преимущества

При сильном ветре наклон шатровой крыши задерживает ветер, поскольку он должен подниматься и перебираться через крышу, уменьшая его влияние. Шатровая крыша дает строителям возможность включить в свой дом такие элементы дизайна премиум-класса, как сводчатые потолки. Они обеспечивают отличную вентиляцию во всем доме и дают домовладельцам возможность сделать простые дополнения, такие как воронье гнездо или слуховое окно. Еще одним преимуществом вальмовых крыш является то, что они имеют одинаковую облицовку со всех четырех сторон, поэтому водостоки можно легко установить по всему дому.С помощью герметичных желобов сайдинг надежно защищен от повреждений водой, а ваш подвал и имущество хорошо защищены от затопления.

Вальмовую крышу можно узнать по отсутствию вертикальных сторон или «фронтонов». Вальмовые крыши почти всегда имеют одинаковый уклон или наклон, что делает их симметричными относительно осевых линий. Степень наклона или наклона называется «скосом» бедра. Вальмовые крыши бывают самых разных стилей. Если верх вашего дома выглядит как пирамида, вероятно, у него четырехскатная крыша.Если это похоже на пирамиду с длинным гребнем на вершине, вероятно, это прямоугольная вальмовая крыша. Шатровые и мансардные крыши также являются вариантами вальмовых крыш. Вальмовые крыши можно построить практически из любого кровельного материала, например из черепицы, металла или черепицы. Они часто используются в современной архитектуре, особенно в бунгало, домах на ранчо и в коттеджах. Вальмовые крыши являются одними из самых конструктивных из всех конструкций крыш. Всегда разумно поговорить с ближайшими к вам подрядчиками, чтобы узнать ориентировочную стоимость и несколько советов о том, является ли шатровая крыша вашим лучшим вариантом установки крыши.


Двускатная крыша

Двускатные крыши - это остроконечные крыши с треугольным каркасом, они просты в строительстве и обычно дешевле, чем более сложные стили кровельных каркасов. Двускатные крыши более склонны к повреждению в очень ветреных районах или в климатических условиях, которые часто подвергаются ураганам, например, во Флориде или других прибрежных районах. Двускатные крыши легко защищают от непогоды, например, дождя или снега, предлагают место для сводчатых потолков, дополнительное чердак и домашнюю вентиляцию.

Обратиться к подрядчикам

Типы двускатных крыш

Существует несколько типов двускатных крыш на выбор, как показано в таблице ниже. Двускатные крыши бывают 5 стилей каркаса, а именно: коробчатый двускатный, поперечно-двускатный, голландский двускатный, двускатный, двускатный и открытый двускатный (один из наиболее распространенных типов двускатной крыши).

Конструкция скатной крыши

Правильная конструкция и техническое обслуживание необходимы, чтобы мелкие проблемы не превратились в серьезные.Например, вальмовые крыши имеют больше швов, чем двускатные, что облегчает образование утечек воды, если крыша не установлена ​​должным образом.

Одна жалоба на шатровые крыши заключается в том, что они оставляют мало места на чердаке. Однако важно отметить, что вы можете потерять на чердаке, вы получите усиленную вентиляцию для вашего дома, а также вертикальное пространство для таких элементов дизайна премиум-класса, как сводчатые потолки или простых дополнений, таких как воронье гнездо, которые могут дать вашему дому еще одна уникальная особенность дизайна.

Стиль кодирования - Песочница с кукушкой v2.0.7 Книга

Чтобы внести свой код в проект, вы должны тщательно следовать правила стиля описываются в этой главе. Чистый и структурированный код - это очень важен для нашего жизненного цикла разработки. Мы помогаем с кодом рефакторинг там, где это необходимо, но, пожалуйста, постарайтесь сделать как можно больше на своем своя.

По сути, стиль кода Cuckoo основан на PEP 8 - Style Guide for Python Code и PEP 257 - Docstring Условности.

Форматирование

Углубление

Код должен иметь отступ в 4 пробела и табуляции. Поскольку Python обеспечивает соблюдение отступы, убедитесь, что ваш редактор правильно настроен, иначе ваш код может вызвать неисправность.

Максимальная длина линии

Ограничьте все строки до 79 символов.

Пустые строки

Разделите определение класса и функцию верхнего уровня одной пустой строкой. Определения методов внутри класса разделяются одной пустой строкой:

 класс MyClass:
    """Делать что-то."" "

    def __init __ (сам):
        "" "Инициализировать" ""
        проходить

    def do_it (сам, что):
        """Сделай это.
        @param what: делать что.
        "" "
        проходить


Осторожно используйте пустые строки в функциях, чтобы изолировать логические разделы. Блоки импорта разделяются одной пустой строкой, блоки импорта разделяются из классов на одну пустую строку.

Импорт

Импорт должен быть в отдельных строках. Если вы импортируете несколько объектов из package, используйте одну строку:

НЕ :

 из библиотеки импортировать
из библиотеки импорта b
из библиотеки импорта c


Всегда явно указывать объекты для импорта:

НЕ :

Струны

Строки должны быть разделены двойными кавычками («).

Печать и ведение журнала

Мы не рекомендуем использовать print () : если вам нужно зарегистрировать событие, используйте Python ведет журнал , который уже инициализирован Cuckoo.

В вашем модуле добавьте:

 импорт журнала
log = logging.getLogger (__ имя__)


И используйте ручку бревна . Более подробную информацию можно найти в Python документация, а вот пример:

Исключения

Пользовательские исключения должны быть определены в файле cuckoo / common / exceptions.py файл.

Текущая цепочка исключений Cuckoo:

 .-- CuckooCriticalError
| | - CuckooStartupError
| | - CuckooDatabaseError
| | - CuckooMachineError
| `- CuckooDependencyError
| - CuckooOperationalError
| | - CuckooAnalysisError
| | - CuckooProcessingError
| `- CuckooReportError
`- CuckooGuestError


Помните, что использование CuckooCriticalError и его дочерних исключений приведет к заставить кукушку прекратить.

Именование

Имена настраиваемых исключений должны начинаться с «Кукушка» и заканчиваться «Ошибка», если представляет собой неожиданную неисправность.

Обработка исключений

При перехвате исключения и доступе к его дескриптору используйте как e :

 попробовать:
    foo ()
кроме исключения как e:
    бар()


НЕ :

 попробовать:
    foo ()
кроме Exception, что-то:
    бар()


Рекомендуется использовать «e» вместо «e.message».

Документация

Весь код должен быть задокументирован в формате строки документации, см. PEP 257 - Строка документации. Условности. Дополнительные комментарии могут быть добавлены в логические блоки, чтобы облегчить понимание кода.

Автоматизированное тестирование

Мы верим в автоматизированное тестирование, чтобы обеспечить высокое качество кода и легко избежать упущенные ошибки.

По возможности весь код должен быть подтвержден соответствующими модульными тестами. Особенно При исправлении ошибок необходимо уделять внимание: рекомендуется писать модуль тесты для воспроизведения ошибки. Все модульные тесты и фикстуры помещаются в папку tests в Cuckoo. корень. Мы приняли Pytest в качестве среды модульного тестирования.

Ярмарка кукушек Даунтон | Свободные мысли потока

Вчера (суббота, 30 апреля) провел прекрасный день на «Ярмарке кукушек Даунтон», расположенной в деревне Даунтон, недалеко от Нью-Фореста, графство Хэмпшир.Эта ежегодная ярмарка привлекает около 20 000 человек и проводится в выходные, ближайшие к Первомайскому празднику. Главная дорога Даунтон закрыта в субботу, и деревня отдана под праздники. Согласно веб-сайту деревни, Даунтон - это «древняя деревня в Уилтшире», где люди жили «более 7000 лет». Это очень красивая деревня с множеством зеленых насаждений, через которую протекает река Эйвон.

Согласно веб-сайту Cuckoo Fair, ярмарка получила свое название от традиции Даунтона «открывать ворота», чтобы пропустить кукушку - символ хорошей погоды.В нынешнем виде ярмарка работает с 1980 года, но есть записи о ярмарке Даунтон еще в 1249 году.

«Принцесса с кукушкой» была включена в состав ярмарки, когда она была возрождена в 1980 году, но, возможно, раньше там был Король кукушек. Здесь принцесса-кукушка, терпеливо ожидающая, сидит на лошади и повозке, которые проведут процессию через «Городок» в Даунтоне.

«Солсберийский великан» высотой 12 футов, также называемый «Святой Кристофер», исторически связан с Гильдией торговых портных Солсбери (веб-сайт Sarum Morris).Гильдия будет использовать его как часть своего ежегодного празднования праздника Святого Иоанна Крестителя - покровителя портных - в Иванов день. По данным музея Солсбери, «вероятно, он существовал к 1400-м годам». "Оригинальный" гигант, деревянный каркас которого был перестроен примерно в 1850-х годах, находится в музее Солсбери. И Солсберийский Гигант, и Хоб-Ноб (см. Ниже) - «уникальные выжившие» 15-го века, поскольку другие были уничтожены во время Реформации (веб-сайт Сарум Моррис).

Традиционно спутник Гиганта - Хоб-Ноб, озорник - расчищает путь для процессии Гиганта.А еще он, кажется, радует или совсем пугает детей! Не самая лучшая фотография, но лучшая, которую я запечатлел как в этот день, так и в День Святого Георгия в прошлые выходные - он слишком быстр! Согласно веб-сайту Сарум Моррис, Гиганта и Хоб-Ноба изначально должны были сопровождать, среди прочего, танцоры Морриса. Говоря о которых …….

Сарум Моррис, получившие свое имя от Старого Сарума, как когда-то назывался Солсбери. На своем веб-сайте они описывают себя как «смешанную сторону Котсуолда», а их танцы происходят из деревень в Оксфордшире, Уорикшире и Глостершире.Они регулярно появляются в Солсбери и на юге и вокруг них в течение лета в сопровождении своей собственной копии Хоб-Ноба и, иногда, Гиганта.

музыкантов Сарум Моррис.

Вершина Майского столба с кукушкой, украшающей флаг, отбрасывается на пасмурное небо. Хотя было облако, у нас было всего несколько «пятен и пятен» дождя. Погода, по большей части, была великолепно солнечной и теплой. Фотографии, которые я сделал, запечатлев танец Майского дерева, несмотря на то, что получил довольно хорошее место, довольно ужасны.В них слишком много локтей, рук и голов других фотографов или публики.

Для детей было приготовлено много развлечений, включая «труппу» моноциклистов, ходунков, Панч и Джуди, а также ярмарочные аттракционы в Мемориальном саду.

Там была разнообразная музыка, в том числе рок и фолк-группы, которые играли за пределами различных пабов, но мне особенно нравилось слушать музыку духового оркестра - так напоминающую лето и мероприятия на открытом воздухе.Эта группа известна просто как «Группа Даунтон», и ей уже 140 лет.

Мы остановились и послушали их исполнение «Whiter Shade of Pale» Procol Harem и повеселились, пытаясь сделать «художественные» фотографии отражений внутри туб; к счастью, музыканты очень терпимо относились к нам!

В дополнение ко всему этому, было МНОГО И МНОГО киосков, где продавались самые разные товары, включая предметы искусства, ремесла, растения, еду и одежду, а местные жители также выставляли свои собственные безделушки в своих садах для продажи на благотворительность.Нам было очень приятно, что впервые (я думаю) в этом году появились киоски с вегетарианской едой. Превосходно!

Просто пришлось купить сидр у пресловутого !! киоск с сидром - ‘Olde Joes Cider’. Я не был уверен, что выбрать, но продавец рекомендовал «единственный сорт». Это было восхитительно и очень желанно после теплого дня, в который пришлось много гулять.

Что мне больше всего нравится в Cuckoo Fair, так это непринужденная, комфортная атмосфера, разнообразие развлечений, огромный выбор киосков, еды и напитков, а также чувство общины; местные жители принимают около 20 000 посетителей из ближнего и дальнего зарубежья.Кроме того, хотя я был на ярмарке всего несколько раз, кажется, с каждым разом становится все лучше.

Прекрасный день на свежем воздухе благодаря чудесной теплой погоде!

Артикул:

http://www.sarummorris.co.uk/ На этом веб-сайте есть много информации об истории Хоб-Ноба и Солсберийского гиганта.

http://www.cuckoofair.co.

Стропильная система двухскатной крыши с кукушкой: Как сделать кукушку на крыше своими руками – конструкция и монтаж (фото, видео)

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
