Cтропильная система односкатной крыши: схема, крепление, устройство

Односкатная крыша считается самым простым в исполнении вариантом кровли. Но и при ее возведении учитываются различные нюансы, в противном случае конструкция получится ненадежной и будет плохо защищать постройку от внешних воздействий. Например, устройство стропильной системы односкатной крыши не столь сложно, но и тут вам придется пройти все этапы ее создания. Вначале необходимо провести расчеты, затем подготовить материал, а после этого правильно произвести монтаж. Обо всем этом повествуется в статье.

Плюсы и минусы конструкции

Односкатная крыша является популярной. Главным образом такую конструкцию используют на гаражах или подсобных строениях, но и для жилых домов она вполне подходит. Популярности односкатной кровле придают ее преимущества, а именно:

• экономия материалов. Стропильная система односкатной крыши не потребует от вас значительных затрат. Все используемые элементы небольшие, а значит и материала требуют меньше;
• основой любой стропильной системы является треугольник. Именно эта геометрическая фигура считается самой надежной. В случае односкатной крыши треугольник будет прямоугольный, что еще больше повышает прочность всей конструкции;
• схема данной стропильной системы довольно простая. С ее составлением может справиться даже непрофессионал. К тому же такая «простота» значительно облегчает монтаж;
• возвести стропильную систему и все остальные элементы односкатной кровли можно за очень короткое время. А это значит, что и сам дом будет готов к проживанию быстрее.

Простота и дешевизна – вот основные критерии, которые делают односкатную крышу достаточно популярной среди частных застройщиков. Но и у такой конструкции есть свои недостатки. К ним специалисты относят следующее:

• односкатная кровля не подразумевает наличие чердачной комнаты;
• исходя из первого недостатка, могут возникнуть проблемы с утеплением кровли. Хотя этот минус легко решается с использованием современных термоизоляционных материалов;
• односкатная крыша делается с небольшим уклоном. Из-за этого есть сложности с выбором кровельного материала, не любой из них можно монтировать на такой конструкции. Кроме того, небольшой уклон препятствует сходу снега, что существенно увеличивает нагрузку на стропильную систему.

Ну и не стоит забывать про внешний вид. Односкатная кровля слишком «простая». Такая ее особенность многим владельцам частных домов не по душе. Но это, как говориться, дело вкуса.

Делаем расчеты

Как уже отмечалось выше, стропильная система односкатной крыши довольно простая, и ее легко можно соорудить своими руками. Чтобы установка конструкции прошла без сложностей, необходимо первоначально выполнить расчеты.

Делая расчеты стропильной системы односкатной крыши, придерживайтесь следующих основных понятий:

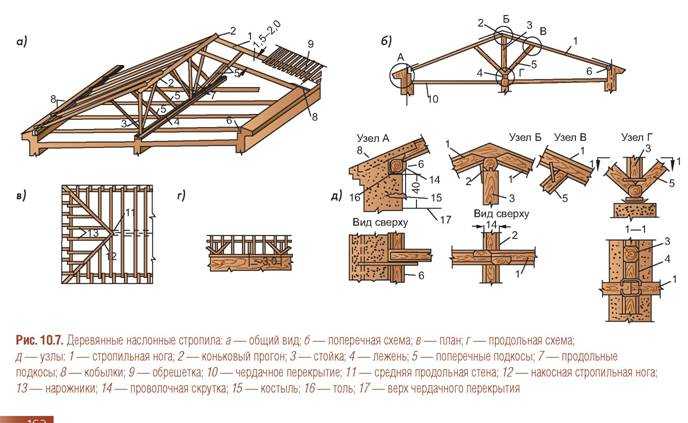

1. В такой системе используется наслонная конструкция. Это значит, что стропила опираются на два жестких узла опоры. При этом одна из них находится выше другой, что и создает наклон кровли.
2. В основе данной стропильной системы лежит прямой треугольник. Именно он обеспечивает прочность и надежность всей конструкции.

Делая расчеты нужно определиться с такими важными параметрами стропильной системы односкатной конструкции как уклон кровли и шаг. Именно эти характеристики будут отвечать за эксплуатационные качества всей конструкции.

Делая расчет угла наклона односкатной крыши нужно учитывать следующее:

• в первую очередь – это климат вашего региона. Нужно предварительно узнать какие ветра дуют в вашей местности, а так же, сколько снега выпадает в зимний период. Дело в том, что чем больше угол наклона стропил, тем меньше на кровле будет скапливаться осадков. Но при этом такая крыша будет испытывать большие ветровые нагрузки;
• какой кровельный материал будет использоваться. Для каждого вида есть свои минимальные углы наклона стропил. Если их нарушить, то кровельный материал будет плохо справляться со своими «обязанностями»;
• ну и конечно нужно учитывать и внешний вид. Односкатная кровля должна украшать дом. Но тут у каждого свои вкусы и предпочтения.

По существующей практике угол наклона стропильной системы не должен превышать шестьдесят градусов. Если вы возводите крышу своими руками, то самым оптимальным вариантом будет 18-35 градусов.

Кроме угла наклона еще один важный параметр односкатной крыши – это шаг стропил. Здесь расчет должен быть очень точным. Если шаг сделать слишком большим, то стропила могут не выдержать всех нагрузок. Но и частить не стоит. Если стропила будут уложены слишком близко друг от друга, то увеличиться расход материалов, что повлечет утяжеление всей системы. Расходы значительно возрастут. Но самое главное – это то, что стропильная система односкатной крыши будет оказывать слишком большое давление на стены.

Рассчитывая шаг между стропилами, стоит учитывать и их сечение. Чем мощнее вы будете использовать деревянные балки, тем реже их можно крепить. Оптимальный вариант – это 0,6 – 1,0 метра между стропилами.

Расчет стропильной системы может быть достаточно сложный. Сделать его можно вручную самостоятельно или доверить эту работу профессионалам. Есть еще один способ – это использование специальных программ. С их помощью можно не только правильно рассчитать сечение стропил, шаг между ними и другие параметры, но и составить схему односкатной крыши. С ее помощью проводить монтаж будет гораздо легче.

Устройство

Возводя стропильную систему односкатной крыши своими руками, правильно выбирайте ее конструкцию. Тут все зависит от длины фермы или всего вашего дома. Если он небольшой, стропила будут не более 4,5 метров, то проблем с монтажом не возникнет. Пролет маленький и усиления не требует. В этом случае достаточно установить стропила односкатной крыши на выступы стен и конструкция готова. Но такие небольшие дома практически не встречаются, поэтому используемая система будет посложнее.

Для больших строений используются следующие варианты:

• если длина стропил не более шести с половиной метра, то их нужно усилить подкосами. Они должны упираться в несущую стену. Другой конец подкоса поддерживает саму стропильную ногу;
• если дом еще больше, то требуется в системе использовать капитальную балку. Она будет являться дополнительной опорой стропильных ног.

Кроме этого, могут использоваться и другие дополнительные элементы. Для усиления стропильной системы односкатной крыши применяются лежаки, подкосные ноги, схватки и стойки. Выбор элемента зависит от сложности и размеров конструкции.

Еще один важный элемент – это мауэрлат для односкатной крыши. Без него трудно представить себе любую стропильную систему. Мауэрлат делают из толстого деревянного бруса. Он является опорой стропильных ног. Мауэрлат располагается в верхней части стен. Крепить его нужно так, чтобы соблюдалась строгая горизонтальность. В противном случае односкатная кровля выйдет «кривой» и плохо будет справляться со своими функциями.

Материал

А какие стропила для односкатной крыши можно использовать? Тут существует несколько вариантов, а именно:

• можно для стропил использовать металлические конструкции, например, профиль. Но такой вариант используется редко. Дело в том, что металл боится коррозии. Кроме того, с такими конструкциями сложно работать, крепить, обрезать и так далее;
• чаще всего для стропильной фермы используют деревянные брусья. Его сечение должно быть не менее 50 на 100 миллиметров. Такой материал легко монтировать и подгонять до нужных размеров;
• стропильная система односкатной крыши может быть сделана и из досок толщиной не менее 50 миллиметров. Но тут многое зависит от используемых кровельных материалов. Если вы будете класть шифер или керамическую черепицу, то от такого варианта лучше отказаться.

Древесина – это довольно «капризный» материал. Он боится влаги и огня. Поэтому прежде чем провести крепление стропил односкатной крыши, нужно обработать их специальными пропитками. Кроме этого, выбирая материал нужно обратить внимание на его «выдержанность». Древесина должна пролежать определенное время. Это нужно для того, чтобы из досок или брусьев вышла лишняя влага. Если этого не произошло, то стропила могут повести.

Также следует правильно выбрать кровельный материал. Как уже было сказано выше, стропильная система односкатной крыши обладает небольшим углом наклона. Поэтому не любой кровельный материал можно использовать. Чаще всего для односкатной крыши применяют следующие варианты:

• мягкая кровля. Этот материал можно укладывать на скат с углом не более 15 градусов. Раньше к этой категории относился только рубероид, сегодня вариантов мягкой крови очень много. У такого материал есть одна особенность – его нужно закрепить на сплошную обрешетку, что существенно утяжеляет стропильную систему односкатной крыши;
• шифер – это еще один недорогой и удобный кровельный материал. Минимальный угол ската составляет 25 градусов. Шифер, ввиду своего не самого лучшего внешнего вида, сегодня используется довольно редко;
• профнастил или металлочерепица. Эти материалы также прекрасно подходят для односкатной крыши. Они обладают привлекательным внешним видом, их крепление не составляет большого труда, да и служат они довольно долго.

После подготовки всех требуемых материалов можно приступать к самому монтажу стропильной системы и иных элементов односкатной крыши.

Монтаж

Для возведения конструкции крыши нужно пройти множество этапов. В первую очередь определяют угол наклона, потом проводят все требуемые расчеты, после этого составляют схему. Последним этапом будут монтажные работы. Здесь самое главное – это не сделать ошибок. Нужно строго соблюдать всю технологию и рекомендации специалистов.

Установка стропил односкатной крыши проводится в следующей последовательности:

1. Первым делом укладывается мауэрлат. Деревянный брус крепится к анкерам, которые заранее должны быть вмонтированы в стену. Мауэрлат укладывается по двум сторонам дома, там, где будут крепиться стропила. При этом нужно строго соблюдать горизонтальность, в противном случае дальнейшие работы будут существенно осложнены.
2. Теперь пришла очередь к монтажу самих стропильных ферм. Если дом неширокий, то их устройство будет несложным. Достаточно просто уложить и закрепить концы стропил на мауэрлат при помощи гвоздей или скоб. В случае если односкатная крыша будет иметь длину более шести метров, то система дополнительно усиливается подкосами, опорами и так далее.
3. После того, как стропильные ноги установлены на своих местах и закреплены, можно монтировать обрешетку. Ее устройство зависит от используемого кровельного материала. Если применяется металлочерепица или профнастил, то обрешетка делается разряженной. Для мягкой кровли нужно сплошное основание.

Как видно монтаж стропильной системы односкатной крыши – это несложное занятие. Самое главное – это правильно провести расчеты. Кроме того, нужно тщательно выбирать материалы для односкатной стропильной системы. Используемые деревянные брусья или доски должны быть без сучков и мест, подвергшихся гниению. Также в обязательном порядке обработайте все элементы специальными пропитками. В этом случае ваша новая односкатная стропильная система  прослужит долго, и не будет доставлять беспокойства во время эксплуатации.

рабочие чертежи устройства деревянной кровли и из металла, схема сборки своими руками, строение пирога в разрезе, стропильной системы

Односкатная крыша считается дешевым видом кровли, который можно возвести своими руками.

Но для этого необходимо понимать устройство конструкции и ознакомиться с основными терминами.

Это поможет не только понимать уже готовые планы строительства, но и сэкономить на постройке.

Содержание

• 1 Схема сборки односкатной крыши своими руками: узлы и рабочие чертежи
  • 1.1 Обустройство армопояса
  • 1.2 Мауэрлат
  • 1.3 Фронтон
  • 1.4 Стропильная система
  • 1.5 Обрешетка
  • 1.6 Свесы
  • 1.7 Конек
  • 1.8 Гидро-, паро- и теплоизоляция кровли
    • 1.8.1 Отличия теплого кровельного пирога
    • 1.8.2 Строение холодного пирога
• 2 Крепежи
• 3 Конструкция стропильного каркаса
• 4 Фермы
• 5 Заключение

Схема сборки односкатной крыши своими руками: узлы и рабочие чертежи

Узлы кровли — это необходимые элементы, которые являются этапами возведения односкатной кровли. Они обязательны при строительстве жилого дома, однако в некоторых случаях ими можно пренебречь.

Особое внимание уделяется соединениям стропил с коньком и мауэрлатом, узлам в различных типах стропильных систем (наслонной, висячей), а также элементам усиления.

Подробнее об узлах 1-скатной кровли, читайте здесь.

Обычный порядок сборки 1-скатной кровли:

• Обустройство армопояса, при необходимости.
• Крепление мауэрлата.
• Сборка стропильного каркаса.
• Монтаж обрешётки.
• Устройство кровельного пирога.
• Крепление кровельного покрытия.
• Финишные работы.

Обустройство армопояса

Армированный пояс — это основание под мауэрлат, необходимое для равномерного распределения нагрузки. Также отвечает за надежность крепления мауэрлата. Представляет собой жб ленту (залитую бетоном арматуру).

Армопоясом можно пренебречь в нескольких случаях:

• для кирпичных или деревянных стен;
• на плотных скалистых грунтах;
• для нежилых построек в местности без сильных ветров.

Армопояс заливается по всему периметру стен дома.

Подробнее об армопоясе односкатной крыши читайте здесь.

Мауэрлат

Как и армопояс, мауэрлат отвечает за распределение нагрузки веса крыши на стены. В односкатных крышах он устанавливается на фронтальную (самую высокую) и противоположную стены. Строительные балки опираются концом именно на него.

Мауэрлат выполняется из

:

• скрепленных между собой досок;
• из бруса или бревен для деревянных стен;
• из стального профиля.

При монтаже мауэрлата рекомендуется использовать гидроизоляцию, чтобы увеличить срок службы узла.

Более детальная информация о мауэрлате для односкатной крыши находится в этой статье.

Фронтон

Просвет между боковой стеной и скатом “зашиваются” фронтоном. Он может быть построен как до строительства стропильной системы, так и после. Обычно используются материалы строительства стен, хотя можно сделать обшивку из сендвич-панелей. За рубежом часто в качестве фронтона и фронтальной стены используется каркас для панорамного остекления.

О фронтонах для односкатной крыши узнайте из нашего материала.

Стропильная система

Стропильная система — каркас крыши. Можно использовать монолитные брусья или “нарощенные” (из 2 и более частей с небольшим шагом, чтобы выдержать нагрузку). В стропилах делается вырезка по форме мауэрлата, в который они упираются. Но требуется дополнительное крепление.

Шаг между балками обычно составляет от 50 см до 1 м, но может быть больше или меньше в зависимости от того, какой тип кровельных материалов используется. Тем меньше шаг, тем большую нагрузку выдерживает система.

Подробнее о стропилах односкатной кровли рассказано здесь.

Обрешетка

Дощатый настил, на который крепится финишная кровля, — обрешетка. Она может быть:

• сплошная с плотным прилеганием досок;
• в разрядку с небольшим просветом.

Сплошная обрешетка подойдет для любого типа кровли, но обойдется дороже. При установке обрешетки в разрядку необходимо определить шаг — расстояние между досками. Он зависит от типа финальной кровли, обычно указывается в инструкции к металлочерепице или профилю.

Внимание! Обрешетка крепится к стропилам гвоздями.

Для лучшей изоляции и крепления кровельного пирога обрешетка может быть в несколько “уровней”.

Более полную информацию об обрешетке односкатной крыши вы найдете в этой статье.

Свесы

Карниз выполняет защитную функцию, поэтому длина свесов должна быть от 20 до 60 см. В таком случае при скатывании воды она будет отводиться достаточно далеко от стен, что увеличивает их срок службы.

О свесах для односкатной кровли читайте тут.

Конек

У односкатной крыши конек в классическом понимании отсутствует. Это основной узел двускатной кровли — ее верхняя точка, которая дополнительно обшивается листами из металла для упрочнения конструкции. Для 1 скатной кровли есть планка конька, которая защищает срез от атмосферных осадков.

Об особенностях применения конька для односкатной крыши вы узнаете из этой статье.

Гидро-, паро- и теплоизоляция кровли

В зависимости от назначения строения крыша может быть теплой и холодной. Они будут отличаться количеством слоев и их обустройством.

• Пароизоляция. Обязательный узел кровельного пирога — пароизоляционный слой, который укладывается на теплоизоляцию с внутренней стороны, чтобы защитить его от намокания из-за повышенной влажности в доме.

  Для крепления пароизоляционного слоя можно использовать аналог обрешетки, как и с внешней стороны, т.е. сама диффузная пленка крепится рейками, а поверх кладется материал для внутренней отделки.

  Если речь о деревянной кровле, то доски должны идти перпендикулярно рейкам.

• Утепление. Минвата, стекловата, пенополистирол и другие материалы используются в качестве утеплителя. Они укладываются между стропилами под гидрозащитной мембраной. Слой должен быть толщиной около 10 см.

  Для плоских крыш более эффективно будет использование сыпучих видов утеплителя. Например, древесных опилок. Как утеплить односкатную крышу читайте здесь.
• Гидроизоляция. Слой гидроизоляции крепится к стропилам строительным степлером.

  В качестве материала обычно используется рубероид, полиэтилен или мембрану. Его необходимо положить на стропила под обрешетку.

  Укладывать материал необходимо внахлест, чтобы не допускать протечек и разгерметизации швов. Швы проклеить.

  Между обрешеткой и гидрозащитной мембраной должен быть небольшой просвет, поэтому обычно устанавливается 2 ряда обрешетки перпендикулярно друг другу.

Отличия теплого кровельного пирога

Односкатная крыша относится к видам кровли с плохой теплоизоляции, поэтому важно сделать правильный пирог. Он выглядит следующим образом (слои идут от наружного к внутреннему):

1. Финальная кровля (профнастил, черепица и т. д.).
2. Обрешетка.
3. Контробрешетка.
4. Гидроизоляция (рубероид, пленка и т.д.).
5. Стропила.
6. Утеплитель между стропилами, т.е. как слой он примыкает к гидроизоляционной мембране.
7. Пароизоляционный барьер.
8. Контробрешетка.
9. Внутренняя отделка.

Это пример теплого кровельного пирога. Также обязательно должно присутствовать вентиляционное отверстие, а еще лучше — система приточно-отточной вентиляции.

Внимание! Утеплитель и правильный пирог не единственный способ улучшить теплоизоляцию жилого помещения. Наличие мансардного этажа — это дополнительная прослойка, благодаря которой теплопотери дома будут ниже.

Так выглядит схема теплого кровельного пирога в разрезе:

Строение холодного пирога

Жилое помещение строится обязательно с “теплой” крышей. Однако для гаража или амбара это не обязательно. Нежилое помещение, которое практически не используется зимой, можно построить с холодной крышей.

Основное отличие — отсутствие утеплителя, поэтому для создания кровельного пирога требуется меньше материалов:

1. Финальная кровля.
2. Обрешетка.
3. Гидроизоляция.
4. Стропила.

Между обрешеткой и гидроизоляцией должен быть небольшой вентиляционный слой, поэтому после обрешетки идет контробрешетка.

Пароизоляция тут также не нужна, так как в теплой кровле она просто ограждает утеплитель от влажности внутри дома.

Холодную кровлю можно установить и для жилого помещения в случае, если мансарда или небольшой просвет под крышей не используется в качестве дополнительного помещения. В таком случае утеплитель и пароизоляция укладывается на чердачное перекрытие, которое “соприкасается” непосредственно с жилым этажом.

Крепежи

Стропильная система для широких односкатных крыш требует дополнительного крепления для более равномерного распределения нагрузки:

1. Стойка и подкос (подстропильная нога) необходима, если ширина прогона от 6 до 12 метров. Их основная функция — дополнительная опора и защита от прогибаний кровли. Используют для наслонной системы стропил.
2. Распорка (схватка) — стяжка, которая используется, если прогон от 12 до 16 метров. В таких случаях устанавливается две стойки с подкосами, которые между собой соединяются распоркой.
3. Ригель — стяжка между стропилами. Чаще всего он используется для двускатных крыш, устанавливается под коньком. Но может использоваться в качестве дополнительного крепежа для висячей системы стропил.

При установке крепежей необходимо правильно рассчитать расстояние и нагрузку, чтобы избежать преждевременного износа деталей или провисания крыши.

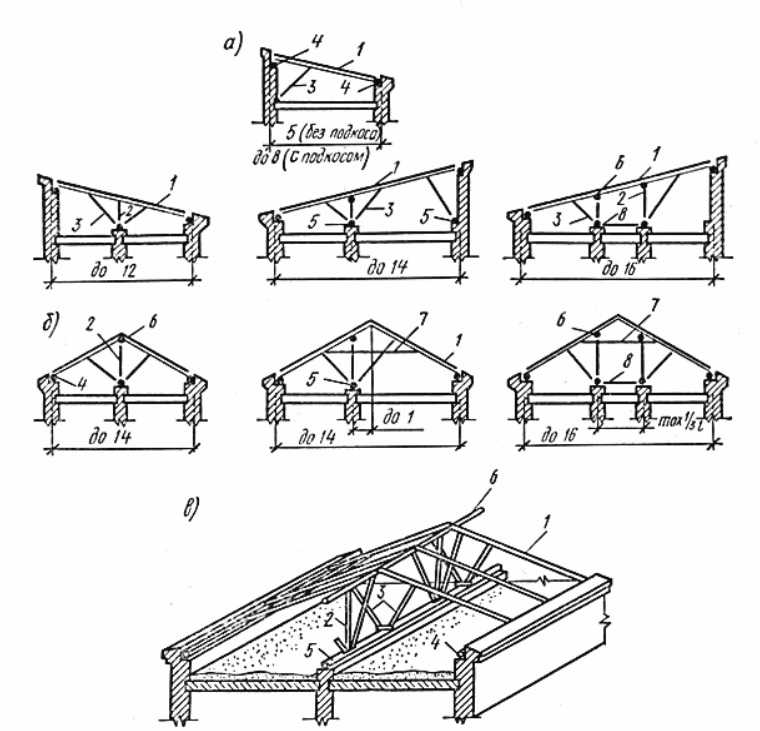

Конструкция стропильного каркаса

Для односкатных крыш обычно используется один из двух систем стропил:

1. Навесная. Крыша возводится на стенах разной высоты. Благодаря этой разнице и получается скат под определенным углом. Стропила упираются в мауэрлат на несущих стенах.
2. Висячая. Кровля строится на стенах одной высоты, скат получается за счет “надстройки” из ферм.

С обоими вариантами можно возвести кровлю с мансардой.

О конструкции стропильной системы односкатной крыши рассказано в этой статье.

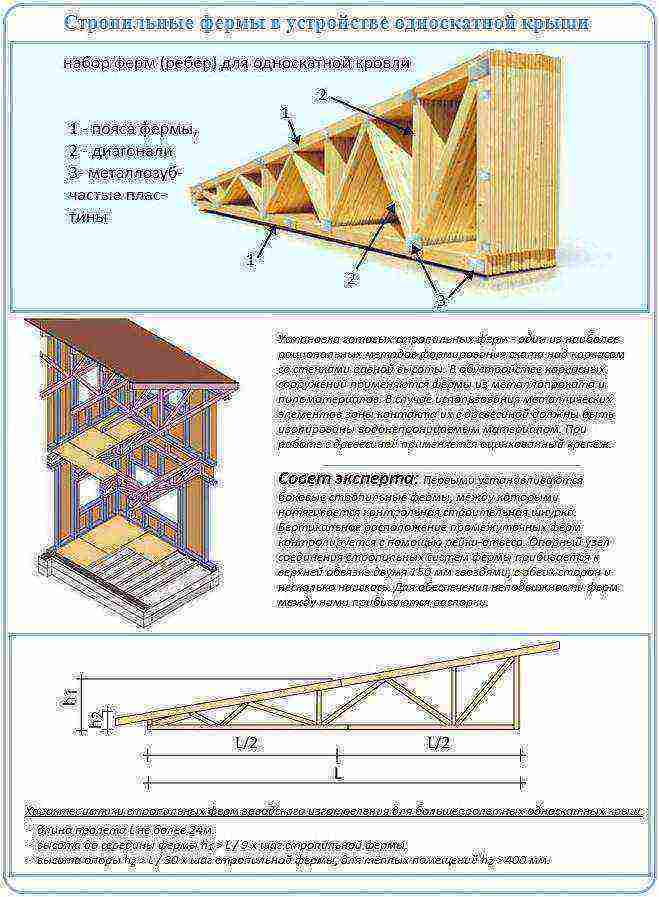

Фермы

Висячая стропильная система состоит из специальных деревянных ферм в виде треугольников. Удобство этой конструкции в том, что сами фермы можно соорудить на земле, а потом с помощью лебедки поднять и установить на крыше. Возведение такой кровли проще, но стропила нужно делать под заказ по специальным расчетам, поэтому стоимость конструкции выше.

Кроме пиломатериала для сборки ферм применяется металлопрокат, но такие конструкции не применяются для частного домостроения.

Подробнее о фермах односкатной крыши вы узнаете из нашего материала.

Заключение

Самый сложный этап при строительстве дома с односкатной крышей — разобраться с конструкцией стропил. Но больше всего ошибок допускается при создании кровельного пирога. Поэтому стоит внимательно изучить все элементы и узлы.

СТАЛЬНАЯ ФЕРМА КРЫШИ И ПЯТЬ ОСНОВНЫХ ТИПОВ

Производство и изготовление стальных ферм крыши из Вьетнама в Австралию, Новую Зеландию, Америку и по всему миру. Мы, AM Industries Vietnam, более эффективно и экологично удовлетворяем потребности подрядчиков и строителей.

Изменение климата и пандемия, такая как пандемия Covid-19, кардинально меняют нашу строительную отрасль. Мы можем наблюдать постепенную смену тенденций в строительстве, переходя от древесных материалов к недревесным материалам, таким как сталь, более прочные, конструкционные композиты и т. д.

Стальная ферма крыши становится одной из лучших альтернатив и наиболее важных элементов конструкции. В этой статье мы предоставим обзор стальной фермы крыши, сравним стальную и деревянную ферму крыши, а также 5 основных типов стальных ферм крыши.



Содержание

• Что такое стальная ферма крыши?
• Стальные фермы крыши и деревянные фермы крыши (древесина)
• Использование стальных ферм крыши в зданиях
• 5 основных типов ферм крыши
• Вьетнамское производство стальных ферм AM Industries

Что такое стальная ферма крыши?

Стальная ферма крыши представляет собой треугольную систему прямых взаимосвязанных конструктивных элементов. Отдельные элементы соединяются в узлах сваркой. Внешние силы, приложенные к системе, и реакции опор обычно приложены к узлам.

Когда все элементы и приложенные силы находятся в одной плоскости, система является плоской или двухмерной фермой. Это тип стальной фермы, который обычно используется в стальных зданиях, где легко обеспечивается поддержка крыш, полов и внутренних нагрузок, таких как коммуникации и подвесные потолки. Его преимущества:

• Большой пролет, который не могут выдержать деревянные балки
• Легкий и прочный
• Уменьшенный прогиб (по сравнению с простыми элементами)
• Возможность выдерживать значительные нагрузки.

У вас есть дополнительные вопросы о стальных кровельных фермах (цена, чертежи, процесс) , свяжитесь с нами по электронной почте sales@aminds. com (г-жа Тхань), и мы ответим в течение 12 часов.



Стальные фермы крыши и деревянные фермы крыши (древесина)

Деревянный каркас может быть одним из старейших методов строительства зданий, которые до сих пор широко используются. В среднем на новое жилищное строительство приходится треть всей потребляемой в США продукции из древесины.

Но все меняется. Лесные пожары усиливаются. Стоимость древесины резко возросла, так как все больше людей в штатах реконструируют или строят новые дома после обвала строительства в год пандемии, что привело к нехватке древесины, которая увеличивает стоимость строительства нового дома на одну семью более чем на 35 000 долларов.

С тех пор все больше и больше клиентов задумываются о переходе с деревянных ферм на стальные. Кроме того, разработана конструктивная система целостности между деревянными и стальными фермами. Оба имеют преимущества и недостатки, в зависимости от ваших требований и предпочтений вашего строителя.

90 067 Экстремальные условия

Характеристики	Стальная ферма крыши		Деревянная ферма крыши s (древесина)
Цена	Цена становится более экономичной		Раньше, как правило, дешевле, чем стальные фермы, но в последнее время их цена резко возросла
Использование	Предпочтительно как для промышленных зданий (сарай, амбар, мельница, мастерская…), так и для жилых зданий		Предпочтительно для жилых зданий: домов на одну семью, семейных складов…
Срок службы	Стальной каркас может прослужить не менее 50-70 лет при минимальном обслуживании и замене.		Срок службы здания с деревянным каркасом из хвойных пород составляет около 25-30 лет
Вес	Стальной каркас обеспечивает значительно большее отношение прочности к весу, чем деревянный
Стальная рама больше перемещается при колебаниях температуры Устойчива к холоду Сталь устойчива к плесени, гниению, нашествию термитов и насекомых Современный дизайн конструкции и другие методы изоляции позволяют легче регулировать температуру.		Обладает большей огнестойкостью, чем незащищенные стальные балки. Подвержен гниению и заражению насекомыми. Обладает лучшими изоляционными свойствами, чем сталь
Монтаж	Несмотря на то, что стальные кровельные фермы требуют больше навыков для установки, опытная команда должна быть в состоянии установить их быстро и эффективно Позволяет увеличить отгрузку и сократить время установки		Может быть установлен без помощи тяжелой машины.
Переработка	100% переработка и экологичность Большая часть металлических ферм состоит из переработанного материала.		Чистая древесина, размерные пиломатериалы, пни и сучья легко перерабатываются. Древесина, прошедшая обработку, покраску, морилку, загрязнение, не подлежит вторичной переработке.

См. примеры использования стальной фермы и каркаса для навеса здесь



Использование стальных ферм крыши в зданиях

Стальные фермы используются в широком спектре промышленных и жилые дома. В частности, они являются наиболее подходящими решениями для строительных проектов, требующих длинных пролетов и гибких пространств, таких как навесы с пролетами, фабрики, терминалы аэропортов, ангары для самолетов, крыши спортивных стадионов, зрительные залы и другие развлекательные здания. Фермы крыши также используются для перевозки тяжелых грузов, таких как мостовые краны, и иногда используются в качестве передаточных конструкций.



5 основных типов стропильных ферм

Фермы состоят из узлов растяжения и сжатия элементов. При гравитационных нагрузках верхний и нижний пояса фермы обеспечивают сопротивление сжатию и растяжению общему изгибу, а раскосы противостоят усилиям сдвига. Можно создать широкий спектр форм ферм. Каждый из них может различаться по общей геометрии и по выбору отдельных элементов.

В этой статье мы сосредоточимся на представлении 5 основных типов кровельных ферм, которые в основном используются в типичных одноэтажных промышленных зданиях, таких как навесы, фабрики, склады. Стропильные фермы широко используются для выполнения двух основных функций:

• Для несущей нагрузки на крышу
• Для обеспечения горизонтальной устойчивости

Ферма Пратта («N-ферма»)

Ферма Пратта использовалась в течение последних двух столетий как эффективный метод ферм. Он обычно используется в зданиях с большими пролетами, пролет которых составляет от 20 до 100 м. Вертикальные элементы работают на сжатие, а диагональные на растяжение. Это упрощает и обеспечивает более эффективную конструкцию, поскольку сталь в диагональных элементах (при растяжении) может быть уменьшена.

Это дает несколько эффектов: снижает стоимость конструкции за счет более эффективных элементов, уменьшает собственный вес и облегчает сборку конструкции. Этот тип фермы наиболее подходит для горизонтальных пролетов, где сила преимущественно в вертикальном направлении.

Фермы Pratt обычно используются в длиннопролетных зданиях с пролетом от 20 до 100 м. В обычной ферме Пратта диагональные элементы испытывают растяжение под действием гравитационных нагрузок. Этот тип ферм используется там, где преобладают гравитационные нагрузки. Показана альтернативная ферма Пратта (внизу справа), диагональные элементы которой растянуты для подъемных нагрузок. Этот тип фермы используется там, где преобладают подъемные нагрузки, что может иметь место в открытых зданиях, таких как ангары для самолетов.

Ферма Уоррена

Ферма Уоррена состоит из лонжеронов, соединенных только угловыми поперечинами, образующими попеременно перевернутые пространства в форме равностороннего треугольника по всей длине. Это дает чистую ферму: на каждую отдельную стойку, балку или связь действуют только силы растяжения или сжатия, на них не действуют силы изгиба или кручения.

Нагрузки по диагоналям чередуются на сжатие и растяжение (при приближении к центру), без вертикальных элементов, в то время как элементы вблизи центра должны выдерживать как растяжение, так и сжатие в ответ на временные нагрузки. Эта конфигурация сочетает в себе прочность с экономией материалов и поэтому может быть относительно легкой. Балки одинаковой длины идеально подходят для использования в сборных модульных мостах.

Фермы Уоррена обычно используются в длиннопролетных зданиях с пролетом от 20 до 100 м. Этот тип фермы также используется для горизонтальной фермы портальных/крановых балок.

Ферма северного фонаря

Одним из старейших и экономичных методов покрытия больших площадей является северный свет. Фермы северного фонаря традиционно используются для коротких пролетов крыш в промышленных зданиях цехового типа. Эта крыша состоит из ряда ферм, прикрепленных к балкам. Следовательно, это позволяет получить максимальную выгоду от естественного освещения за счет использования остекления на более крутом склоне, который обычно обращен на север или северо-восток, чтобы уменьшить приток солнечного света. На более крутой наклонной части фермы типично иметь ферму, идущую перпендикулярно плоскости фермы Северного сияния, чтобы обеспечить большие пространства без колонн. Использование северного сияния для увеличения естественного дневного освещения может снизить эксплуатационные выбросы углерода зданиями, хотя их влияние следует изучить с помощью динамического теплового моделирования.

Saw-tooth Furss

Вариация северной световой фермы-это пище-зубная ферма, которая используется в многопользовательских зданиях. Подобно ферме северного фонаря, обычно включает ферму вертикальной грани, идущую перпендикулярно плоскости пилообразной фермы.

Ферма Fink

Ферма Fink является одним из наиболее распространенных типов ферм, используемых, особенно в жилых домах и пешеходных зонах. Ферма имеет внутреннюю конфигурацию стенки в форме буквы W, чтобы обеспечить максимальное соотношение прочности и материала для пролетов от 5 до 9 м, которые охватывают большинство строящихся сегодня жилых домов.

Ферма Fink обеспечивает экономию веса стали для короткопролетных скатных крыш, поскольку элементы разделены на более короткие элементы. Есть много способов упорядочить и разделить хорды и внутренние члены. Таким образом, этот тип фермы обычно используется для строительства крыш в домах.



AM Industries Производство стальных ферм во Вьетнаме

Поставка стальных компонентов, стальных конструкций, промышленных услуг и поставок из Вьетнама и Азии по всему миру, AM In промышленные предприятия Вьетнама покрывают потребности строителей в строительстве своих проектов более эффективным и устойчивым образом.

Наша металлическая ферменная система является идеальным продуктом для ограждения стен стоечного каркасного здания со стальными фермами. Наши фермы производятся с использованием материалов American Steel здесь, в Соединенных Штатах, в соответствии с австралийскими стандартами стали, европейскими стандартами стали… У нас есть множество ферм для различных функций, включая фронтоны, отдельно стоящие навесы, фермы с навесом и многое другое.

Свяжитесь с нами здесь, чтобы получить лучшее предложение!

---

Наши услуги –  Выберите услугу, о которой вы хотели бы узнать подробнее os

Компоненты из нержавеющей стали

Металлическое литье

Изделия для жилых и коммерческих зданий

Услуги по контролю качества

Комплектация и сборка

Партнерство

Снабжение

Каркас односкатной крыши Made Easy

1. Дом
2. Каркас односкатной крыши

Каркас односкатной крыши не так сложен, как может показаться. Если вы похожи на большинство людей, пытающихся построить сарай, у вас, вероятно, есть хорошее представление о том, как делать все, что связано со строительством.

Кроме крыши конечно.

Каркас пола, каркас стены и установка двери не так уж сложны.

А как насчет того, чтобы построить крышу сарая? Как в мире вы выясните углы фермы или стропила для вальмового стиля? Или фронтон или даже стиль солончака?

Следует ли вам «клеить каркас» или строить «фермы»? Что легче, а что прочнее?

Что такое каркасная крыша и чем она отличается от крыши, построенной из ферм?

Что такое односкатная крыша с каркасным каркасом?

Каркас крыши с коньковой доской

В каркасной крыше используются доски 2×4 или 2×6 или любой другой каркас, но коньковая доска проходит по средней линии конька.

Затем у вас есть стропила, спускающиеся с этой коньковой доски и опирающиеся на верхние пластины стены.

Иногда стропила имеют «хвост» и выходят за пределы стены, образуя софит или выступ.

Односкатная крыша, не имеющая каркасной конструкции, будет построена из ферм.

Строительство односкатной крыши с фермами

Образец чертежа вальмовой фермы

За все годы строительства навесов я обнаружил, что использование готовых ферм гораздо проще и проще, чем строительство односкатной крыши с коньковой доской, особенно, если вы строите свой открытый сарай самостоятельно. Большинство монтажных работ можно выполнить на земле!

Вы можете соорудить кондуктор на полу своего сарая или на любом открытом плоском полу, где достаточно места. Постройте одну ферму, проверьте, подходит ли она, и если она подходит, можно использовать остальные фермы. Вы можете построить их все так же, как и первый, и все они будут идентичными.

Упростите строительство ферм с помощью приспособления для ферм!

Односкатная крыша с двускатной крышей

Каркас односкатной крыши с двускатной крышей

Конструкция с двускатной крышей проще всего построить, но на чердаке очень мало места для хранения.
Если, конечно, у вас не очень крутой уклон на ваших фермах или стропилах. Тогда у вас будет больше места для хранения.

Чем круче уклон, тем труднее укладывать черепицу! Однако одним очень важным соображением для любой односкатной крыши является строительство крыши со слишком низким уклоном.

Не допускайте этой ошибки при строительстве односкатной крыши…

Черепичная крыша с низким уклоном может протекать!

На собственном горьком опыте я понял, что когда вы строите сарай и собираетесь его крыть черепицей, уклон крыши не может быть меньше 3/12. Как я научился этому на собственном горьком опыте?

Я построил красивый сарай с наклонной крышей. Шаг крыши был на самом деле 2/12. Несколько недель спустя у нас был ужасный ливень и низкий уровень, и вот моя односкатная крыша на этом сарае протекла, как будто кто-то открыл водопроводный кран на чердаке!

Что пошло не так, я думал? После разговора с приятным джентльменом в местном строительном отделе он сообщил мне, что если крыша, любая крыша, имеет уклон менее 3/12 и будет покрыта черепицей, через нее будет протекать вода. Независимо от того, идет ли дождь или у вас тает снег. Это будет течь.

Я спросил, как решить проблему протечки воды с моей крыши. Он сказал мне, что я должен оторвать всю черепицу и положить резиновую кровельную мембрану, которая на самом деле будет приклеена к кровельному покрытию, и тогда я смогу снова покрыть ее черепицей. Или я мог бы просто поставить металлическую крышу. Так что в итоге я выбрал резиновую мембрану, а затем добавил черепицу.

Мало того, что из-за этой ошибки мне пришлось заменить крышу, у меня также были повреждения внутри сарая.

Подробное руководство по строительству двускатной крыши для сарая.

Каркас вальмовой крыши

Вальмовая конструкция

Из всех односкатных крыш мне больше всего нравится вальмовая. Этот стиль имеет два ската
, в отличие от конструкций с фронтоном или солонкой. Эта конструкция предлагает наибольшее пространство для хранения в сарае для хранения при условии, что боковые стены имеют высоту 6 футов или более.

Построить чердак в полости крыши несложно, и он обеспечивает гораздо больше места для хранения, чем фронтоны или солончаки.

Односкатная крыша типа Gambrel предлагает самую большую площадь чердака

Как обрамить односкатную крышу Gambrel

Односкатная крыша Saltbox

Вы хотите построить сарай, который станет идеальным садовым навесом? Дизайн крыши солончака придает двору особый характер и очарование. Настолько, что это мой самый любимый стиль садового сарая.

Каркас крыши солончака

Добавьте яркие цвета для покраски наружных стен и цветочные ящики под окнами, и вы получите действительно аккуратный садовый сарай, который вы можете построить в саду своей жены.

Он предлагает так много стиля и комфорта в саду, что вы можете спроектировать интерьер как зону отдыха, чтобы просто расслабиться и насладиться пейзажем вашего прекрасного сада или теплыми летними ночами, глядя на ночное небо.

Руководство по строительству и каркасу крыши в стиле солончака.

Три важных соображения

по строительству односкатной крыши

Уклон крыши

Одна вещь, которую вы никогда не должны делать при проектировании своей крыши, это строить ее с уклоном менее 3-12. Это означает, что для каждого горизонтального прогона в 12 дюймов вам потребуется как минимум 3 дюйма подъема.
Когда вы видите эту деталь ниже, это относится к уклону крыши.

Уклон крыши

Для односкатной крыши, изображенной выше, задняя сторона имеет уклон 5-12.
Если вам нужно выбрать крышу с уклоном менее 3-12, то это должна быть либо металлическая крыша, либо крыша, покрытая резиновой мембраной для предотвращения проникновения воды.

Уклон крыши и соответствующий угол наклона

Сдайте набор строительных чертежей с уклоном менее 3-12 или постройте крышу в виде сарая с низким уклоном, и ваш строительный инспектор не пропустит строительство и провизию. необходимо будет привести поле в соответствие с приемлемыми стандартами, если оно будет покрыто гонтом.

Кромка и войлочная бумага

Возможно, ваш сарай не является жилым помещением, но, тем не менее, это сооружение, в которое вы собираетесь вложить хорошую сумму денег, и вы хотите, чтобы оно прослужило как можно дольше. возможно без капитального ремонта.

Добавление капельника и войлочной бумаги на крышу перед укладкой черепицы – это, безусловно, вариант, но вариант, которым вы не должны пренебрегать. Если вы не вложите немного денег, которые потребуются для этих двух предметов, вы навлечете на себя неприятности в будущем.

Кромка и войлочная бумага

Особенно, если вы живете в районе страны, где снег и лед преобладают в зимние месяцы. Замерзание и оттаивание могут привести к полному разрушению односкатной крыши, если на ней не установлены войлочная бумага и водоотводная кромка.

Подстилающий слой со временем в основном сгниет, и вам придется расплачиваться за замену или ремонт крыши. Будьте мудры и добавьте в сарай войлочную бумагу и капельный край.

Капельница должна быть установлена ​​поверх войлочной бумаги на краях передних или боковых краев крыши и под войлочной бумагой на нижних или горизонтальных краях. Дополнительной мерой или защитой может быть добавление резиновой мембраны, отслаивающейся от льда и воды 9.0346 вдоль нижних краев вашей крыши.

Анкеры для защиты от ураганов

Во многих округах по всей стране теперь требуется использование анкеров для каркаса крыш домов, и ваш сарай ничем не отличается.

Стропильная система односкатной крыши схема: Стропильная система односкатной крыши своими руками — устройство и схемы (фото, видео)
