При обустройстве теплого пола чаще не обходится без стяжки. С ее помощью подготавливают черновой основание, а также скрывают трубы системы. И от того, насколько правильно выполнена стяжка под теплый пол, будет зависеть эффективность и безопасность эксплуатации оборудования. Поэтому доверяйте подготовку основания специалистам. Мастера нашей компании сумеют сделать стяжку под теплый пол, к которой у вас не будет никаких нареканий.

Стяжка под ключ

Соблюдаем сроки

Любые виды помещений

Бесплатная уборка и вывоз мусора

Наши работы

4

Метро «Юго-Восточная» на ул. Ферганская

4700 кв.м

7

Бизнес-центр, 3-я ул Ямского Поля, 20

3200 кв.м

4

Военная часть , казарма

5000 кв.м

5

ТЦ Золотой Вавилон, магазин BORK

700 кв.м

6

Кондитерская фабрика Ударница

2000 кв.м

4

Ледовые дворцы

11

Торговые центры

6

Спортивные комплексы

Мы делаем стяжку пола

для любых типов помещений Коттеджи и частные дома Квартиры

Производственные
помещения

Новостройки Парковки

Торговые центры Мед. учреждения

В чем преимущества технологии

Для начала разберемся, зачем для теплого пола обустраивать стяжку. Во-первых, такие основания помогают эстетично скрыть трубопровод системы. Кроме того, стяжка обеспечивает дополнительную теплоизоляцию и звукоизоляцию. Заливка раствора поверх системы теплого пола позволит выровнять поверхность, чтоб напольное покрытие ложилось максимально ровно и гладко.

Есть и практичные преимущества стяжки под теплые полы:

• работы выполняются быстро, поскольку мастера используют специальный пневмонагнетатель для подачи раствора;
• скорость высыхания полусухой стяжки высокая;
• не требуется дополнительного выравнивания полов. Поверхность итак получается идеально ровная;
• при устройстве стяжки используется мало воды. Так что протечки, сильные загрязнения исключены;
• высокое качество и механическая прочность основания под водяной теплый пол гарантирована.

За минимальные сроки вы получаете качественное долговечное, прочное покрытие. Останется только укладка финишного материала, и можно смело пользоваться водяным полом.

Обустроить промышленные полы

Скрыть проводку и коммуникации

Распределить тепло при монтаже теплого пола

Придать полу тепло-, звуко- и гидроизоляцию

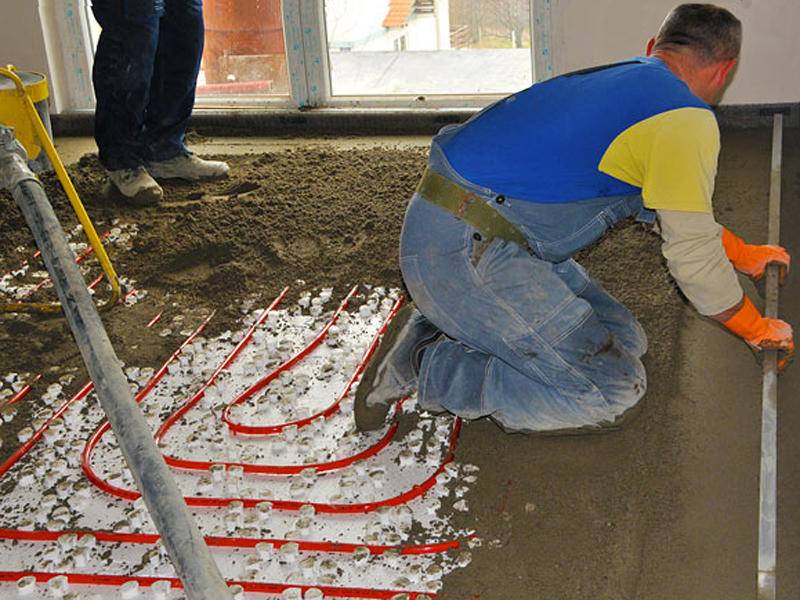

Стяжка под теплый водяной пол

Этапы выполнения работ

Подготовка

предполагает очищение основания от загрязнений и нанесение полиэтиленовой пленки необходимой толщины. С помощью лазерного нивелира размечают горизонт, на который устанавливают маяки. Готовится смесь, а также оборудование для укладки.

Приготовление раствора и его подача

ингредиенты раствора в определенных пропорциях смешиваются в бетононасосе, а после подаются на нужную высоту. Процесс контролируется высококвалифицированным специалистом.

Укладка

предполагает укладку раствора стандартным способом. Стандартной считается стяжка толщиной 40-50 мм. Финишную затирку выполняют с помощью затирочной машины, но в труднодоступных местах укладка делается специалистом вручную. Технология укладки.

Уход

необходимую прочность стяжка набирает в течение 7-28 дней. По завершению данного срока можно выполнять укладку необходимых напольных покрытий.

Услуги настоящих мастеров

Наша компания занимается именно полусухой стяжкой для водяного пола. Знаем все о данной технологии, поэтому гарантируем качество работ. У нас вас ожидает привлекательная цена, гарантии и строгое соблюдение условий договора. Работаем по всей Московской области, бесплатно выезжая на объект клиента для снятия замеров.

Обращайтесь и заказывайте наши услуги! Если нужно, проконсультируем по телефону.

Закажите услуги стяжки пола в своем городе

Наша компания выполняет стяжку пола в следующих городах:

• Балашиха
• Барвиха
• Белая дача
• Белое Озеро
• Беседы
• Бронницы
• Быково
• Бутово
• Видное
• Внуково
• Волоколамск
• Воскресенск
• Голицыно
• Горки Ленинские
• Горки-6
• Грибки
• Дедовск
• Дзержинский
• Дмитров
• Долгопрудный
• Домодедово
• Дорохово
• Дубна
• Егорьевск
• Жаворонки
• Железнодорожный
• Жуковский
• Звенигород

• Зеленоград
• Ильинское
• Истра
• Кашира
• Климовск
• Клин
• Клязьма
• Коломна
• Коренево
• Королев
• Косино
• Котельники
• Красково
• Красноармейск
• Красногорск
• Краснозаводск
• Краснознаменский
• Кубинка
• Купавна
• Куркино
• Коммунарка
• Лесной
• Лесной Городок
• Ликино-Дулево
• Лобня
• Люберцы
• Малаховка
• Малышево

• Мячково
• Михнево
• Можайск
• Монино
• Мосрентген
• Мытищи
• Наро-Фоминск
• Нахабино
• Некрасовка
• Никольское
• Новокосино
• Новоникольское
• Ново-Переделкино
• Ногинск
• Обухово
• Одинцово
• Орехово-Зуево
• Первомайское
• Пирогово
• Подольск
• Протвино
• Пушкино
• Расторгуево
• Раменское
• Реутов
• Рошаль
• Рублево

• Руза
• Сергиев Посад
• Серпухов
• Солнцево
• Софрино
• Софьино
• Ступино
• Сходня
• Сычево
• Троицк
• Тучково
• Томилино
• Уваровка
• Фрязино
• Химки
• Черноголовка
• Чехов
• Шатура
• Шереметьево
• Щелково
• Щербинка
• Электрогорск
• Электросталь
• Электроугли
• Юбилейный

какую и какой толщины лучше сделать

Комфорт в доме, квартире или коттедже зависит от правильности обустройства коммуникаций, важным элементом которых являются теплые полы. Их функционирование полностью зависит от того, правильно ли сделана стяжка на теплый водяной пол.

И неважно, как будут проходить работы – с привлечением бригады или собственными силами. Главное, чтобы все процессы выполнялись правильно и в соответствии с действующими нормативами.

Содержание статьи:

• Какой может быть стяжка?
  • Виды по методу нанесения
  • Отличие по материалу изготовления
  • Особенности выбора толщины слоя
• Обустройство стяжки мокрого типа
• Нюансы контрольной проверки
• Выводы и полезное видео по  теме

Какой может быть стяжка?

Трубы с водой или прочим теплоносителем, используемые для обустройства отопления, прячут внутрь конструкции пола. собирают, как пирог, из нескольких слоев, среди которых присутствует стяжка, предназначенная защитить магистраль от механических повреждений и обеспечить равномерный прогрев всей поверхности.

Виды по методу нанесения

В зависимости от консистенции вещества, используемого для обустройства, выделяют мокрую, сухую и полусухую стяжку. Первый вариант выполняется из доступных материалов – чаще всего это песок и цемент. Более того, его можно попытаться реализовать самостоятельно – понадобится немного потренироваться и приложить усилия.

Особенность заключается в правильности приготовления смеси и равномерном ее распределении. Консистенция будет жидкой, что облегчает нанесение и выравнивание.

Мокрый вариант стяжки идеально подходит под отделку мраморным, керамическим или прочим декоративным покрытием. Слой хорошо проводит тепло и передает натуральному камню, который максимально отдает его в помещение, обеспечивая прогрев

Сухой способ довольно прост в монтаже и может быть реализован своими силами. Все составляющие можно купить – производители предлагают сухую засыпку из композитных материалов и готовые гипсовокнистые плиты. Наполнитель предстоит разместить по всей поверхности и сверху накрыть ГВЛ, который фиксируется саморезами.

Для выполнения третьего типа стяжки понадобится дополнительное оборудование. Речь идет о пневмонагнетателе и прочих автоматических устройствах. Чтобы полусухую смесь равномерно распределить, нужен опыт выполнения подобных работ.

Оборудование можно взять напрокат – строительные организации представляют его в аренду. Правда без навыков справиться с работой будет сложно. Смесь лучше купить уже готовой – самостоятельное изготовление будет затруднено по причине недоступности отдельных составляющих. Да и правильным рецептом производители не спешат делиться.

Галерея изображений

Фото из

Засыпка плотно утрамбовывается, максимально заполняя все пустоты. Сверху накрывается гипсоволокнистым листом. Правда, сухой вариант боится влаги

Деревянные модули крепятся к основанию, а в специальные углубления – пазы – вставляются металлические пластины. Затем туда помещают магистральную трубу. Это сухой способ, который и стяжкой сложно назвать

Полусухую смесь вручную сложно смешать и распределить по поверхности. Желательно ее заказать уже готовой, а подачу чтобы выполнял пневмонагнетатель

Для укладки жидковатого раствора требуется сноровка. Но если есть желание, то можно научиться. В крайнем случае поверх слегка неровной стяжки можно будет нанести финишное покрытие, которое само умеет выравниваться

Сухая стяжка

Деревянные модули для водяного теплого пола

Полусухая смесь

Мокрый тип стяжки

Выбор варианта обустройства зависит от особенностей помещения, навыков и бюджета. В любом случае, решившись сделать теплыми полы, нельзя экономить на качестве. Даже самый лучший материал могут испортить кривые руки.

Тем более что делается система не на одно десятилетие – траты оправданы и окупят себя в ближайшие годы. Если приглашать дешевых шабашников и не контролировать каждый процесс, выполняемый ими, можно в итоге заплатить двойную цену.

Отличие по материалу изготовления

Для выполнения стяжки могут использоваться различные смеси и материалы. Раствор можно приготовить самостоятельно, купить сухую смесь и замешать ее, используя рекомендации производителя, или заказать готовый материал, который привезут в указанное время.

Чаще всего применяют такие варианты:

• бетон – его можно заказать или сделать;
• раствор из песка, цемента и дополнительных добавок для улучшения свойств будущего покрытия;
• готовую смесь цемента с минеральными наполнителями типа Ceresit CN 85 и прочие.

При выборе готовых материалов для устройства стяжек, следует внимательно следить, чтобы они были предназначены для теплых полов и строго следовать рекомендациям производителей.

Особенно следует соблюдать требования относительно толщины устраиваемого покрытия – как правило, этот показатель не должен превышать 10 мм. Такая смесь быстро сохнет, но ее нельзя использовать во влажных помещениях и снаружи здания

Для устройства стяжки поверх больше подойдет бетон или песчано-цементный состав, изготовленный в соответствующих пропорциях. Тем более что его рецепт можно улучшить, создав более пластичную смесь, которая максимально подойдет для обустройства плавающей стяжки.

Для этого предстоит купить специальную жидкость – пластификатор для бетона. Это вещество добавляется в пропорциях, указанных производителем на этикетке. Оно позволяет получить пластичный раствор, устойчивый к повреждениям после высыхания.

Еще понадобится полипропиленовая фибра – это наполнитель, используемый для армирования смеси. С его помощью удается создать состав, максимально устойчивый к растрескиванию.

Для приготовления раствора лучше брать цемент марки М300, или М400. В крайнем случае подойдет М200, но не менее. Песок следует выбирать чистый, не содержащий крупных фракций

Важно помнить, что любая смесь, кроме сухой, должна быть использована сразу. Ее хранение недопустимо – начнется процесс затвердевания. И это может произойти уже через 2-4 часа, если другое не указано в рекомендациях производителя.

Особенности выбора толщины слоя

Один из ключевых моментов – выбрать толщину стяжки для . Здесь плохо как слишком маленькое значение, так и наоборот. В первом случае покрытие быстро пустит трещины по всей поверхности и попросту выйдет из строя. Да и равномерного прогрева не получится.

Слишком тонкий слой не позволит теплу равномерно распределиться, поэтому он должен быть не менее 30 мм. Если же тепло будет проходить сквозь довольно толстый пласт бетона, его выход на поверхность придется долго ждать

Во втором – слишком высокий слой над трубой с теплоносителем будет долго греться.

Кроме того, дополнительно пользователь получит следующие недостатки:

• неравномерный прогрев – полосы тепла чередуются с холодными, особенно если внизу трубы с диаметром 16 мм;
• большой расход материалов, что оборачивается излишними тратами;
• продолжительное время для обустройства – толстый слой будет сохнуть более 1,5 месяца, что не всегда приемлемо;
• существенное поднятие уровня пола уменьшит общую высоту комнаты.

Выходит, что к выбору оптимальной толщины следует подходить ответственно. Более того, если посмотреть на рекомендации производителей оборудования и материалов для обустройства системы теплого пола, то они советуют делать слой стяжки в среднем 40-45 мм над уровнем трубы.

На выбор толщины оказывают непосредственное влияние такие факторы:

• шаг укладки;
• диаметр самой ;
• тип смеси, которой предстоит заливать поверхность;
• высота потолков в помещении;
• прочность перекрытий.

С особенностями расчетов водяных теплых полов и определением оптимального шага укладки ознакомит , прочитать которую мы очень советуем.

Учитывая исходные данные, предстоит определить параметры будущего слоя. Причем менее 30-35 мм брать нельзя, а максимальный предел составляет 100-120 мм. Это рекомендованные ограничения для жилых комнат.

При устройстве стяжки часто ее выполняют в 2 этапа – сначала заливают трубы, выполнив покрытие в один уровень с ними. Затем наносят второй слой нужной высоты (+)

В случае производственных помещений подход будет кардинально другим – там все зависит от их назначения и нагрузок, которые предстоит выдерживать – будут ли танцевать посетители, если это кафе, или ездить погрузчики, когда речь идет о складе супермаркета. Речь идет уже о толщине от 200 мм.

Более популярным материалом для обустройства стяжки является бетон или цементно-песчаный раствор, наносимый мокрым способом. Здесь важно не забывать о необходимости выполнять деформационные швы, что обеспечит качественный целостный слой над трубами с водой.

Для этой процедуры используют прокладку из пенополистирола шириной 10 мм – демпфер. Он позволяет получить плавающий пол, не связанный со стенами помещения, поэтому влияния на них никакого не оказывает при нагревании или остывании.

Правила выполнения деформационных швов зависят от особенностей помещения. Самое основное требование – проложить демпферную ленту из эластичного материала по периметру комнаты. Важно это сделать перед началом укладки стяжки.

Галерея изображений

Фото из

Когда магистраль переходит из комнаты в комнату обязательно в дверном проеме делают деформационный шов, используя эластичную ленту. Это позволит избежать трещин в стяжке

Для помещения с площадью 60 м2 и более обязательно необходимо проводить разбивку на участки по 30 м2. В противном случае растрескивание покрытия будет обеспечено

Если комната длинная, то ее также предстоит разделить деформационным швом. Максимально допустимая длина по одной стороне – 8 метров

Для комнат сложной формы, даже если они не превышают 30 м2, целесообразно делать разделение демпферной лентой. Бетон при высыхании будет деформироваться, а пластичная лента примет все это на себя

Магистраль переходит из комнаты в комнату

Помещение большой площадью

Длинная комната

Комната сложной формы

Обустройство стяжки мокрого типа

Своими силами можно выполнить стяжку из песчано-цементного раствора. Приготовить его несложно в домашних условиях. Более того, покупка дополнительных включений позволит улучшить прочностные и пластичные характеристики смеси, сделав похожим на бетон.

Рецепт приготовления мокрой рабочей массы прост: нужно взять 3 части песка, добавить к нему 1 долю цемента. Для улучшения свойств, способствующих лучшему распределению смеси, нужно влить пластификатор, а для армирования надо ввести фиброволокно.

Галерея изображений

Фото из

Песок следует покупать просеянный, а цемент марки М400 или М300. Такие составляющие позволять получить качественную смесь

Пластификатор покупают тот, что предназначен для бетона. Добавлять его следует исходя из рекомендаций, приведенных производителем на упаковке

Фибру лучше взять полипропиленовую. Ее понадобится 0,9-1 кг на 1 м3 раствора. При добавлении этот компонент аккуратно смешивают с сухими составляющими, обеспечив равномерное распределение в смеси

В готовой рабочей массе все компоненты должны быть качественно распределены. При использовании армирующей сетки фибру в раствор не добавляют, ограничившись пластификатором и водой

Песок и цемент для раствора

Пластификатор для бетона

Полипропиленовая фибра

Готовая рабочая смесь

Перед приготовлением состава предстоит определиться, во сколько слоев осуществлять стяжку – в два или один? От этого будет зависеть объем смеси, которую потребуется приготовить.

Сначала можно залить уложенные на трубы, получив на выходе поверхность вровень с их размещением. Второй слой, который будет над ними, предстоит делать после высыхания первого. Или же сразу сформировать пласт нужной высоты. Для мастера-самоучки проще и удобнее второй вариант.

Для его выполнения понадобится разметить высоту будущего слоя в помещении. Здесь нужно использовать лазерный уровень и металлические направляющие, называемые маяками.

Галерея изображений

Фото из

Предстоит просверлить отверстия под установку дюбель-гвоздей вдоль ровной линии – места установки маяка

Дюбель диаметром 8 мм более плотно держится в бетоне, чем 6 мм. На него предварительно надеваем шайбу, чтобы обеспечить плотное прижимание к пенопласту. Вбиваем пластиковые дюбеля по всей длине помещения

С помощью лазерного уровня отмечаем высоту будущей стяжки – именно на такую глубину предстоит забивать гвозди. Важно учитывать толщину маяка при его установке на дюбель, чтобы не ошибиться с высотой

Осталось металлическую рейку водрузить на подготовленные крепления и проверить правильность установки с помощью лазерной разметки – линия должна быть идеально ровной

Настало время фиксации – накладываем раствор без пропусков вдоль линии размещения рейки будущего маяка, стараясь не повредить контур трубы

Чтобы не согнуть рейку, плавными направленными движениями погружаем ее в раствор. Выполнять следует уверенно и мягко по всей длине маяка

Предстоит выровнять раствор под рейкой. Для этого в места, где наблюдаются зазоры между поверхностью и маяком, нужно добавить еще смесь и тщательно ее разровнять. Излишки раствора следует снимать под небольшим уклоном

Дальнейшие работы можно продолжить через сутки, когда смесь схватится и прочно зафиксирует размещенный маяк

Сверление отверстий

Вбивание дюбелей

Определение высоты стяжки

Установка маяка

Нанесение раствора под профиль маяка

Погружение маяка в раствор

Выравнивание раствора вровень с маяком

Раствор прочно зафиксировал маяк

Вариант с маяками – самый верный помощник в получении правильной поверхности стяжки. Причем демпферная лента на этом этапе должна быть уже проклеена по периметру и во всех местах, где требуется сделать деформационный шов. Без нее даже самая лучшая технология укладки себя не оправдает – поверхность покроется трещинами.

Через сутки после установки маяков при использовании мокрого раствора можно продолжить работы. Предстоит заливка смеси на трубы.

Галерея изображений

Фото из

Сначала наносят раствор начиная с угла, наиболее удаленного от входа в помещение. Делать это нужно постепенно, работая с небольшим участком

Для сглаживания поверхности можно использовать длинную строительную рейку – правило. Стягивать лишний раствор следует широкой стороной приспособления, а острая предназначена для снятия излишков при штукатурке стен

В местах, где не хватает объема, можно смело немного добавить раствора, равномерно распределяя по всем неровностям

Осталось еще раз стянуть правилом обработанный участок, ориентируясь на уровень, задаваемый установленной рейкой маяка. Предварительно приспособление стоит очистить от излишков раствора

Начинают с угла

Правило для сглаживания

Добавление раствора во впадины

Повторное выравнивание правилом

Аналогичным образом предстоит залить все участки помещения, постепенно передвигаясь к выходу. Важно успеть выполнить работу, пока смесь не потеряла свои свойства. Ждем полнейшего отвердевания уложенного слоя. На это потребуется не менее 28 дней, если другое не указано в инструкции.

Если применялась смесь, приобретенная у одного из производителей и предназначенная для покрытия труб теплого пола, то время ожидания может отличаться. Здесь предстоит придерживаться рекомендаций конкретного производителя, чья марка раствора была использована.

Галерея изображений

Фото из

Срезать все наплывы и брызги со стен

Удалить неровности с поверхности

Убрать весь мусор

Сделать затирку и проверить ровность

Поверхность готова к укладке плитки. Но для линолеума или ламината потребуется перетирка. Для этого нужно полить стяжку водой, взять полотер и тщательно ее перетереть. Процедура позволяет получить на выходе идеальную ровность.

Такой результат может порадовать далеко не каждого новичка, впервые выполняющего стяжку. Здесь на помощь придет самовыравнивающаяся смесь, которая и предназначена для удаления всех перепадов. Она используется так, как прописано в рекомендациях производителя.

После нанесения останется подождать ее высыхания и никакую затирку делать не придется – в итоге ровная и гладкая поверхность, готовая к декоративной отделке.

Нюансы контрольной проверки

При обустройстве стяжки мокрого типа из бетона или цементно-песчаной смеси нанятой бригадой не стоит торопиться и сразу же оплачивать их услуги. Предстоит дождаться полного застывания искусственного камня. Причем первые 2 недели поверхность накрывают пленкой, периодически смачивают водой, чтобы максимально напитать влагой.

Затем нужно выждать время, а это около месяца, чтобы состав, покрывший трубы теплого пола, кристаллизовался. Срок зависит от толщины слоя – это индивидуальный показатель для каждого случая.

Как только отведенное время на затвердение истекло, можно проводить ревизию поверхности, обустройством которой занималась нанятая бригада. Есть некоторые нюансы, которые следует проверить при приеме их работы.

Первым делом время следует внимательно осмотреть поверхность – наличие трещин явно свидетельствует о допущенных ошибках. Такую работу принимать нельзя

При осмотре надо обратить внимание на каждый участок стяжки во всех комнатах – наличие блеска нежелательно, верхний слой должен быть ровный, равномерно серый, без сколов и трещин.

Затем проверяется ровность поверхности двухметровой рейкой – правилом. Его прикладывают в нескольких местах к стяжке. Норма, если зазор не превышает 4 мм. Это СНИП 3.04.01-87, таблица 25.

Следует проверить уклон по горизонту – допустимо при длине 4 метра отклонение от горизонтали не более 0,2 процента. Выходит, что в этом случае допустимый уровень уклона 8 мм

Для простукивания лучше взять не молоток, а деревянный брусок и торцом простучать. Проверяется вся поверхность – звук одинаковый, звенящий. Если глухой, то имеются отслоения стяжки от основания.

Если поверхность с честью выдержала проверку, работу можно принимать и оплачивать бригаде честно заработанные деньги. Если же это результат самостоятельной работы, то им можно гордиться.

Теперь осталось провести тепловые испытания. Важно помнить, что их запускают через месяц, не раньше. Начинают с 25 с ежедневным увеличением температуры на 5 градусов, пока она не достигнет проектной величины, не забывая следить за потерей давления.

Правила и примеры расчетов водяной напольной системы обогрева . Рекомендуем ознакомиться с полезной систематизированной информацией.

Выводы и полезное видео по  теме

Технология проведения работ по укладке стяжки в видеоролике:

Подробное видео с пояснениями о минимальной и максимально допустимой толщине стяжки для водяного теплого пола:

О выборе типа смеси и правилах ее изготовления для обустройства стяжки:

Существующие методы создания стяжки для труб теплого пола позволяют подобрать наиболее подходящий вариант для своего помещения.

Заниматься этими работами самостоятельно или пригласить бригаду – решение зависит от выбранного способа и характеристик обустраиваемого помещения. В любом случае знание нюансов пригодится, чтобы проверить качество поверхности по окончании работ.

Хотите рассказать о том, как делали стяжку для вашей системы напольного обогрева? Есть полезные для посетителей сайта сведения по производству работ? Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, размещайте фото по теме статьи, задавайте вопросы.

Водяной теплый пол со стяжкой

Мы обновили нашу политику в отношении файлов cookie, чтобы лучше защитить наших пользователей

Хорошо, не показывать мне это снова

Перейти к содержимому новостройки и надстройки на первом этаже.

Система стяжек Wunda

Система стяжек Wunda идеально подходит для тех, кто любит окружающее тепло. Тепловая масса всех стяжек удерживает тепло, но затрудняет быструю регулировку температуры. В системах стяжек используются близкие центры труб и термостаты для оптимального контроля. Поддержание низких температур на входе, что делает напольное отопление экологически безопасным и энергоэффективным, подходящим для новых объектов.

Ваш браузер не поддерживает видео тег.

Сравните системы

Не знаете, какая система UFH подходит для вашего предстоящего проекта? Сравните различия ниже

	Стяжка	Быстрое реагирование®	Балка
Удлинители
Новостройки
Ремонт
Нет необходимости перекапывать полы	–		–
Быстрое время нагрева	–		–

При использовании стяжки трубы теплого пола крепятся поверх утеплителя.

Затем заливают стяжку вокруг труб. После затвердевания стяжку можно нагревать. Тепло проходит через напольное покрытие и мягко рассеивается в помещении. Учитывая, что используются оптимальные центры труб, подогрев пола может быть очень экономичным при температуре на входе в пределах 30-50°C

Крепления для стяжки пола

Герметичная труба Wunda, герметичная, может быть прикреплена к изоляции с помощью различных способов крепления. эффективным (в центре), а другие предпочитают помещать трубу в зубчатый лоток. После установки разница между этими методами крепления незначительна, поэтому все сводится к предпочтениям установщика.

Скобы для труб

Клипсы

Зубчатые панели

Посмотрите, как укладывается подогрев полов Wunda Screed

Нажмите здесь, чтобы посмотреть…

Wunda поставляет две популярные проверенные трубы

Стяжка представляет собой выравнивающую смесь, обычно состоящую из песка и цемента или ангидридных химикатов. После затвердевания и высыхания в систему можно осторожно подавать тепло. Эти системы работают быстрее всего при использовании термостата понижения температуры, предотвращающего охлаждение тепловой массы.

Труба HDPE/AL/PEX

Предназначена для работы при высоких температурах, предназначена для наземного водопровода и радиаторного отопления. Эта труба больше подходит для сантехников. и обычные установщики, которые предпочитают использовать один тип трубы для всех работ и готовы к дополнительной работе, чтобы установить эту более жесткую трубу в системы СТЯЖКИ с использованием концов с лампочкой. отопление, особенно в старых домах и системах сухого ремонта.



Труба Pert/AL/Pert

Предназначенная для гибкой и прочной работы при низких температурах напольного отопления, она стала самой популярной и широко используемой трубой для напольного отопления в мире. Благодаря алюминиевому сердечнику труба очень эффективно передает тепло, увеличивая производительность на целых 8%.



Песчано-цементная и химическая стяжка

Стяжка представляет собой выравнивающую смесь, обычно состоящую из песка, цемента или ангидридных химикатов. После затвердевания и высыхания в систему можно осторожно подавать тепло. Эти системы работают быстрее всего при использовании термостата понижения температуры, предотвращающего охлаждение тепловой массы.

Химическая стяжка

Тепловая масса всех стяжек затрудняет быстрое регулирование температуры, некоторые из них требуют часов для охлаждения. Химические стяжки могут использовать неглубокий слой стяжки толщиной около 51 мм, что позволяет быстрее схватываться, сокращая время укладки и нагреваясь быстрее, чем традиционная песчано-цементная стяжка

Песчано-цементная стяжка

можно использовать составляет около 70 мм. Это займет больше времени, чем химическая стяжка

Ваши вопросы по системе стяжек

Системы стяжек традиционно используются в новых строительных проектах. Системы стяжки требуют, чтобы трубы напольного отопления были прикреплены к слою изоляции основания пола до того, как они будут заключены в слой бетона или химической стяжки. Теплая вода в трубах нагревает бетон (стяжку), который действует как накопитель тепла и излучает его в жилое пространство. Этот процесс может занять несколько часов, чтобы нагреться и остыть, и он менее контролируем, чем надпольные системы.

Просмотреть все часто задаваемые вопросы

Есть вопрос или нужна помощь?

Посетите наш центр поддержки, чтобы получить ответы на часто задаваемые вопросы, видеоролики с инструкциями или связаться с одним из наших экспертов.

Быстрые ссылки

Большой опыт работы с Wunda. Сам продукт отличный, и когда у меня возникла проблема, их команда обслуживания клиентов была только рада помочь и сделала все возможное. С нетерпением жду возможности получить много пользы от их системы. Очень рекомендую

– Джеймс Клейтон



– Дэвид Алкок

Компания, которая заботится о вас

Одна из самых профессиональных и эффективных компаний, которую я использую в своем бизнесе. Персонал всегда готов помочь и сделать все возможное, чтобы помочь, я буду продолжать использовать их на долгие годы

– Майкл Эванс

– Джим Канлифф

< >

Просмотреть все отзывы

Загрузите планы или закажите обратный звонок

Отправьте свои планы для бесплатной оценки без обязательств!

Стяжки и полы с подогревом

Причины выхода из строя систем напольного отопления

В большинстве случаев отказы связаны с одним из следующих факторов:

• Отсутствие учета планировки пола на ранней стадии.
• Отсутствие учета отделки пола на ранней стадии.
• Неправильная установка системы UFH или стяжки.
• Недостаточное время высыхания стяжки.
• Неправильная смесь для стяжки.
• Чрезмерная влажность стяжки.
• Движение в конструкции пола.
• Неправильный ввод в эксплуатацию или проектирование систем теплого пола.

Проектирование и монтаж системы UFH

Схема контуров отопления UF

Схема контуров теплого пола должна учитывать монтаж, предусматривающий проникновение в пол. Проект теплого пола должен быть обеспечен на первом этапе монтажа.

Максимальная температура поверхности пола

BS EN1264-2[1] ограничивает максимальную температуру поверхности пола до 29°C или 27°C, если предлагается покрытие пола плиткой.

Важно, чтобы установки были спроектированы и указаны производителем системы как интегрированный пакет для обеспечения совместимости всех компонентов.

BS8203 Свод правил по укладке эластичных напольных покрытий гласит: При использовании со многими напольными покрытиями напольное отопление может вызвать проблемы, если температура на границе между черновым полом и напольным покрытием превышает 27°C или подвержена резким колебаниям температуры. .

Если предлагается эластичное напольное покрытие: «температура никогда не должна превышать согласованный максимум 27°C на нижней стороне напольного покрытия (линия клея). Примечание. Разработчики UFH могут называть это температурой «интерфейса».

Первичный трубопровод

Трубопровод, подающий горячую воду от основного источника тепла к емкостному водонагревателю ГВС, радиаторам и коллекторам системы теплого пола, является первичным трубопроводом. В соответствии со строительными нормами требуется, чтобы был изолирован только первичный трубопровод, ведущий к емкостному водонагревателю. Однако наилучшей практикой будет изоляция всех основных трубопроводов. Потери тепла из коллекторов напольного отопления также могут способствовать неэффективности системы. Методы решения этой проблемы включают изоляцию коллекторов или размещение их внутри изолированного корпуса.

Коллекторы в сборе

Коллекторы в сборе обычно состоят из нескольких портов, каждый из которых подключен к одному контуру напольного отопления. Температурный контроль может быть обеспечен для каждой отдельной комнаты, поскольку каждая комната обычно обслуживается собственным портом на коллекторе. Очень важно, чтобы коллекторы могли быть введены в эксплуатацию для установки правильного расхода через каждый контур.

Расположение коллекторов

Коллекторы должны располагаться в центре дома, чтобы облегчить прокладку контуров трубопроводов и обеспечить легкий доступ.

Маркировка

Надлежащая маркировка должна обеспечивать эффективную проверку, ввод в эксплуатацию, техническое обслуживание и ремонт системы напольного отопления.

Поддержание потока воды

Следует избегать любых резких изгибов контуров трубопроводов, ведущих к коллекторам и от них, поскольку они могут ограничить свободный поток воды. Там, где необходимы изгибы под углом 90°, следует использовать металлический каркас.

Предотвращение утечек

Для облегчения технического обслуживания и ремонта все соединения между коллектором и контурами трубопровода должны располагаться выше уровня стяжки. Швы никогда не должны быть заглублены в стяжку.

Надежное крепление

Чтобы любые изгибы в петлях трубопровода не были слишком острыми, коллекторы должны располагаться на соответствующей высоте над полом и должны быть надежно закреплены на стене.

Установка напольного отопления

Контуры напольного отопления не должны устанавливаться до тех пор, пока не будут установлены все наружные двери и окна, а помещение не будет водонепроницаемым, обеспечивая защиту установки от повреждений из-за замерзания контуров трубопроводов в холодную погоду. .

Расположение контуров трубопровода

Стандарт BS EN 1264 содержит рекомендации по проектированию и размерам системы. Расстояние между трубопроводами должно быть равномерным, но местами может быть уменьшено по внешнему периметру помещений, чтобы компенсировать возникающие здесь дополнительные потери тепла. Для предотвращения потерь тепла от пола к стенам необходимо утепление краев пола.

Компоновка

Наиболее подходящая компоновка для конкретного применения должна быть подтверждена производителем системы. В зависимости от способа крепления и формы помещения петли трубопроводов теплого пола можно укладывать по нескольким схемам.

Петли трубопровода не должны доходить до края пола и под плинтусы.

Изоляция пола

Чтобы свести к минимуму потери тепла вниз от системы напольного отопления, полы должны быть изолированы.

Первые этажи

Тип и толщина изоляции должны быть подтверждены расчетами в соответствии с действующими региональными строительными нормами с учетом конкретной формы и размера пола.

Межэтажные перекрытия

Хотя Строительные нормы и правила обычно не требуют изоляции промежуточных этажей в домах для предотвращения потерь тепла, в случае установки напольного отопления необходимо предусмотреть изоляцию для направления теплового потока вверх.

Отделка пола над полом с подогревом

Для обеспечения достаточной теплоотдачи система UFH должна быть спроектирована с учетом предлагаемой отделки пола.

• В отделке из камня и керамической плитки существует риск образования трещин из-за высыхания стяжки или расширения и сжатия труб напольного отопления. Чтобы противостоять этому, можно использовать соответствующую развязывающую мембрану.
• Из-за теплового расширения и сжатия натуральная древесина склонна к растрескиванию при использовании в системах напольного отопления, поэтому следует соблюдать осторожность при указании ширины и толщины доски.
• Плиты из инженерной древесины расширяются и сжимаются меньше, чем доски из цельной древесины, что означает, что они менее подвержены повреждениям.
• Следует избегать использования войлочных или полиуретановых прокладок под коврами.
• Ламинат и синтетический винил хорошо подходят для полов с подогревом из-за их более низкой термостойкости, чем у ковров.

Испытание установки

После укладки контуров теплого пола установку необходимо испытать под давлением. Чтобы соответствовать требованиям, изложенным в BS EN 1264-4 [4], оно должно быть в два раза больше рабочего давления. Хотя стандарт BS EN 1264-4[4] требует проведения испытаний при минимальном давлении 6 бар, поставщики систем напольного отопления обычно рекомендуют проводить испытания при удвоенном давлении в течение 24 часов. Перед укладкой стяжки следует провести опрессовку, чтобы можно было провести ремонтные работы, не вызывая нарушений.

Проектирование и установка стяжки

Тип стяжки

Стяжки, как правило, представляют собой либо полусухую смесь, которая наносится вручную, а затем затирается шпателем, либо жидкую, свободно текущую смесь, которая перекачивается в заданное положение и в заданное глубина.

Из них:

• Модифицированный полусухой цемент
• Модифицированный самовыравнивающийся цементный раствор
• Модифицированный самовыравнивающийся бесцементный материал
• Ангидрит
• Ношение гранолита

Соотношение воды, добавляемой к порошку самонивелирующейся стяжки, имеет решающее значение, так как слишком большое количество воды приведет к растрескиванию.

Самонивелирующиеся стяжки при правильном применении имеют более быстрое время высыхания/отверждения, чем традиционные стяжки.

Большинство стяжек применяются в виде плавающих стяжек, так как это наиболее практично для укладки поверх полов с подогревом и изоляционных материалов. Стяжка укладывается поверх разделительной мембраны, которая будет укладываться поверх слоя теплого пола. Этот метод требует минимального покрытия 75 мм, иначе произойдет растрескивание.

Ключевые шаги для предотвращения проблем со стяжкой пола

• Основания должны быть ровными, без углублений или выступов, чтобы толщина стяжки оставалась одинаковой
• Изоляция должна быть плотно состыкована и выровнена
• Стяжки должны быть правильно замешаны
• По полу нельзя ходить во время высыхания
• Нельзя строить в холодные периоды (ниже 5°C)
• Потребуются деформационные швы
• Деформационные швы также требуются, если размеры пролета превышают 40 м2
• Стяжка должна быть готова принять любую напольную плитку
• Время высыхания:
  • Для цементных выравнивающих стяжек следует отводить один день на каждый миллиметр толщины первых 50 мм, а затем увеличивать время на каждый миллиметр сверх этой толщины (BS 8204)
  • Полимерные модифицированные стяжки: строго следуйте спецификациям и рекомендациям производителя
    • Допустимое время высыхания должно быть рассчитано для предлагаемой глубины стяжки с учетом существующих условий окружающей среды, например, Температура и влажность
    • Время высыхания модифицированных полимером стяжек потенциально может отличаться от времени высыхания цементных стяжек
    • Все субподрядчики, занимающиеся стяжкой и отделкой пола (включая установку систем подогрева пола), должны соблюдать требования к установке, не отклоняться и не менять материалы
    • По полу нельзя ходить до полного отверждения
    • Поверхностная отделка, нанесенная на стяжку слишком рано, не выдержит

Примечание. Влажность выравнивающих стяжек, на которые должны укладываться определенные полы, и методы измерения влажности приведены в BS 5325, BS 8201, BS 8203 и BS 8425. уровень

Тестирование и ввод в эксплуатацию системы UFH

Испытание на влагостойкость стяжки там, где предлагается напольная плитка

Подготовка стяжки под финишную отделку

Нанесение клея методом двойного склеивания

Полный контакт плитки и клея

Соблюдение производственного процесса при укладке напольного покрытия

Информация о конечном пользователе

Обеспечение деформационных швов в стяжке пола или плитке

Должны быть предусмотрены деформационные швы:

• Через дверные пороги
• Если размеры пролета превышают 40 м2 с максимальной шириной 8 м с любой стороны
• Там, где существуют швы в конструкции основания пола или происходит изменение пролета, например. балочные и блочные перекрытия
• Между независимо контролируемыми зонами нагрева
• Между обогреваемыми и неотапливаемыми участками стяжки
• Дополнительные стыки следует предусмотреть в зонах с высоким тепловым усилением, например. большие зимние сады или стеклянные атриумы

Строительство деформационных швов

• Стыки должны формироваться с использованием, по возможности, жестких формирователей швов, которые могут быть размещены на этапе подготовки и останутся на месте во время эксплуатации. В идеале шпатель должен быть на 5 мм ниже глубины готовой стяжки, чтобы обеспечить плавный переход по высоте между пролетами
• Все швы в стяжке должны проникать в любое последующее приклеиваемое напольное покрытие
• Места стыков должны быть указаны до установки стяжки, и должны быть проведены всесторонние консультации между всеми сторонами, включая главного подрядчика, монтажника напольного отопления, монтажника готового пола и монтажника стяжки, чтобы определить соответствующие места
• Деформационные швы должны проходить через черновой пол до отделки пола, и все нанесенные слои должны заканчиваться с обеих сторон шва
• Шов должен быть заполнен подходящим гибким наполнителем, а для покрытия шва должна быть наложена запатентованная защитная лента. Затирку использовать нельзя
• Они не должны перекрываться каким-либо эластичным, текстильным или другим прилипающим напольным покрытием
• Крышки деформационных швов могут быть заподлицо, смонтированы на поверхности или залиты раствором и металлом, металлом с резиновой вставкой или ПВХ

Труба теплого пола, проходящая через компенсатор

Типовая крышка компенсатора

Обеспечение деформационного шва по периметру краевой полосы

При включении подогрева пола:

• Стяжки должны быть изолированы по всем краям, опорам и колоннам, чтобы обеспечить возможность перемещения из-за тепловых нагрузок
• Для определения минимальной толщины кромочной полосы, необходимой для расширения, необходимо следовать указаниям производителей как для стяжки пола, так и для плитки. Обычно это будет между 6-15 мм
• Стык можно скрыть плинтусом
• Эти швы должны быть оставлены пустыми или заполнены сжимаемым материалом
• Никогда не наносите раствор на деформационные швы

Подпольное отопление (UFH) Испытания и ввод в эксплуатацию

• Системы UFH должны быть введены в эксплуатацию до нанесения отделки пола. Это добавит к общему времени, прежде чем можно будет нанести любую отделку пола. Примечание. Если отделка пола уложена до включения и ввода в эксплуатацию UFH, любая остаточная влага в полу попадает на поверхность стяжки и потенциально может вызвать отслоение отделки пола
• Опрессовка системы не является вводом системы в эксплуатацию. Источник тепла должен быть на месте и работать, чтобы обеспечить правильную температуру
• Система UFH должна быть введена в эксплуатацию в соответствии с рекомендациями производителя уполномоченными монтажниками. Потребуется акт ввода в эксплуатацию

Испытание на влагостойкость стяжки, если предполагается укладка напольной плитки

• Испытание на влагостойкость следует проводить после ввода в эксплуатацию системы UFH, но до укладки любой плитки
• Испытание на влажность проводится с использованием подходящего одобренного метода, такого как гигрометр для пола или карбидная бомба. Из-за потенциальной неточности использования гигрометров при высоких уровнях влажности следует использовать прямое измерение, такое как карбидная бомба или высушенный в печи образец
.
• Основание считается достаточно сухим, когда относительная влажность, измеренная гигрометром/датчиком для пола, установленным на поверхности, составляет 75 % относительной влажности или менее. Для использования напольного гигрометра необходимо сделать ссылку на испытания на влажность в BS5325, BS8203, BS8425 и BS8201
• Нагрев системы UFH должен быть отключен за 96 часов до проведения любой проверки гигрометра
• Гигрометр должен оставаться на месте до тех пор, пока не будет установлено полное равновесие. Обычно считается, что это 72 часа, но может быть больше для толстых профилей и значительно дольше для бетона с принудительной затиркой
.

Подготовка стяжки к финишной отделке

• Верхнюю поверхность стяжки необходимо зачистить, отшлифовать или зашпаклевать перед нанесением грунтовки и клея для напольной плитки
• Шлифовка, шпаклевка и т. д. поверхности стяжки обеспечивает проникновение грунтовки. Он также обеспечивает «ключ» для приклеивания клея к
.
• Перед нанесением грунтовки поверхность необходимо очистить от грязи и мусора
• Запрещается наносить какие-либо грунтовки и клеи, пока стяжка полностью не затвердеет и не высохнет. Время высыхания зависит от типа стяжки
• Поверхности, подлежащие облицовке плиткой, должны быть жесткими, стабильными по размеру, плоскими без провалов и подъемов, прочными, чистыми и свободными от цементного молока, краски, солей, жира, пыли и любых загрязнений, которые могут препятствовать адгезии

Нанесение гибкого клея методом двойного приклеивания

Крепление плитки должно выполняться в соответствии с нормами и правилами BS 5385 и BS 8000 для укладки настенной и напольной плитки.

• Необходимо соблюдать требования производителя плитки по креплению. г. Плитка из травертина может потребовать двойного склеивания. Этот метод крепления может также потребоваться для плитки большого размера
• Может потребоваться двойное склеивание (нанесение клея на нижнюю сторону плитки, а также на основание)
• Клей должен использоваться в соответствии с рекомендациями производителя
• Клей должен быть сжат плиткой, чтобы обеспечить полное сцепление
• При укладке плитки следует избегать больших пустот
• Полы нельзя открывать для движения, пока клей не затвердеет

Полный контакт плитки и клея

• Клей должен быть сжат плиткой, чтобы обеспечить полное сцепление и прочное основание без образования пустот
• Тонкослойный метод с клеем и зубчатым шпателем: убедитесь, что между клеем и основанием для плитки есть полный контакт

Соблюдение процесса производителя при укладке напольного покрытия

Следует соблюдать все соответствующие рекомендации производителя, которые определяют сроки соблюдения, т. е.:

• /или клей
• Ввод в эксплуатацию теплых полов перед началом укладки плитки
• Охлаждение системы UFH в течение не менее 48 часов перед началом укладки плитки
• Испытание на влажность для подтверждения сухости стяжки перед началом укладки плитки
• Обеспечение расчета и соблюдения времени от завершения стяжки до начала укладки плитки в соответствии с
• Убедитесь, что клей для плитки схватился, прежде чем по плитке можно будет ходить (обычно 12–24 часа в зависимости от условий окружающей среды)
• Убедитесь, что система UFH не включается в течение как минимум 48 часов после завершения укладки

Передача системы UFH

Строительные нормы и правила требуют предоставления информации жителям, чтобы они могли эффективно использовать системы, установленные в их домах. Сюда должны входить:

• Руководства для производителей продуктов
• Зоны отопления: должны быть включены четкие чертежи плана этажа, показывающие, как имущество разделено на контрольные зоны
• Программаторы и термостаты: информация и руководство по эксплуатации должны быть предоставлены для интерфейса управления
• Характеристики системы: Жителям важно понимать основные различия между системами UFH и более традиционными системами отопления.
  Стяжка под теплый водяной пол: Стяжка под теплый пол — виды и технология укладки
