Сваи винтовые размеры: Какие винтовые сваи использовать для различных построек

No Comments on Сваи винтовые размеры: Какие винтовые сваи использовать для различных построекPosted in Разное By alexxlabPosted on

Типы и размеры свай

Используемые нами сваи

Характеристика

Сваи
Толщина лопасти 4мм СВ-57/200/1800
Диаметр лопасти 200мм СВ-57/200/2000
Несущая способность 0,5тн СВ-57/200/2500
Покрытие HEMPEL СВ-57/200/3000
Заборы, теплицы, навесы, беседки СВ-57/200/3500
СВ-57/200/4000
СВ-57/200/4500
СВ-57/200/5000
СВ-57/200/5500
СВ-57/200/6000
ОВС-57/200/200 оголовок
Толщина стенки 3мм СВ-76/250/1650
Толщина лопасти 4мм СВ-76/250/1800
Диаметр лопасти 200мм СВ-76/250/2000
Несущая способность 0,8-1тн СВ-76/250/2500
Покрытие HEMPEL СВ-76/250/3000
Заборы, беседки, навесы. СВ-76/250/3500
СВ-76/250/4000
СВ-76/250/4500
СВ-76/250/5000
СВ-76/250/5500
СВ-76/250/6000
ОВС-76/200/200 оголовок
Толщина стенки 3,5мм СВ-89/250/1650
Толщина лопасти 5мм СВ-89/250/1800
Диаметр лопасти 250мм СВ-89/250/2000
Несущая способность 2-4тн СВ-89/250/2500
Покрытие HEMPEL СВ-89/250/3000
Заборы, пристройки, навесы, беседки СВ-89/250/3500
СВ-89/250/4000
ВСВ-89/250/4500
СВ-89/250/5000
СВ-89/250/5500
СВ-89/250/6000
ОВС-89/200/200 оголовок
Толщина стенки 4мм ВСВ-108/300/1650
Толщина лопасти 5мм СВ-108/300/1800
Диаметр лопасти 300мм СВ-108/300/2000
Несущая способность от 5-7тн СВ-108/300/2500
Покрытие HEMPEL
СВ-108/300/3000
Каркасные дома, бревенчатые дома, дома из панелей СВ-108/300/3500
СВ-108/300/4000
СВ-108/300/4500
СВ-108/300/5000
СВ-108/300/5500
СВ-108/300/6000
ОВС-108/200/200 оголовок
Толщина стенки 5мм СВ-133/350/1650
Толщина лопасти 5мм СВ-133/350/1800
Диаметр лопасти 350мм СВ-133/350/2000
Несущая способность от 7-10тн СВ-133/350/2500
Покрытие HEMPEL СВ-133/350/3000
Дома из пеноблока, кирпичные дома СВ-133/350/3500
СВ-133/350/4000
СВ-133/350/4500
СВ-133/350/5000
СВ-133/350/5500
СВ-133/350/6000
ОВС-133/200/200
Толщина стенки 4мм СВ-108/300/2000
Толщина лопасти 10мм СВ-108/300/2500
Диаметр лопасти 300мм СВ-108/300/3000
Несущая способность от 5-8тн СВ-108/300/3500
Покрытие HEMPEL СВ-108/300/4000
Каркасные дома, дома из панелей, бревенчатые дома. СВ-108/300/4500
СВ-108/300/5000
СВ-108/300/5500
СВ-108/300/6000
ОВС-108/200/200 оголовок
Толщина стенки 5мм СВ-133/350/2000
Толщина лопасти 10мм СВ-133/350/2500
Диаметр лопасти 350мм СВ-133/350/3000
Несущая способность 8тн- 10тн СВ-133/350/3500
Покрытие HEMPEL СВ-133/350/4000
Каркасные дома, дома из панелей, бревенчатые дома, кирпичные дома СВ-133/350/4500
СВ-133/350/5000
СВ-133/350/5500
СВ-133/350/6000
ОВС-133/200/200 оголовок

эл. почта: Этот адрес электронной почты защищен от спам-ботов.

У вас должен быть включен JavaScript для просмотра.

Диаметры винтовых свай

▰▰▰▰▰▰▰▰▰▰▰▰▰▱▱▱
Диаметр лопасти винтовой сваи
Оголовки винтовых свай размеры
Диаметр винтовых свай для фундамента
Размер винтовых свай для каркасного дома
Диаметр винтовых свай для террасы

Винтовые сваи предназначаются для возведения ограждающих конструкций и зданий того или иного назначения. При возведении фундамента может возникнуть проблема с грунтом -неустойчивый грунт. Причиной неустойчивости грунта является чрезмерная насыщенность водой, недостаточное сцепление частиц друг с другом, негативное воздействие природных факторов и множество других. Эффективным решением этой проблемы является использование винтовых свай, которые представляют собой полые металлические трубы с приваренным лопастным наголовником и ввинчиваются в почву наподобие саморезов. Винтовые сваи выпускаются с различным диаметром труб и формой наконечника. Представлены металлической трубой, рабочий наконечник которой имеет лопасти.
Такие изделия применяются для создания опорных конструкций для ограждений или небольших легковесных строений.


Существуют сваи трех видов:

• Узколопастные – наконечник свай литой, соединяется с основой путем сварки. Торец может быть тупым с зубчиками по кромке или заостренным. Первый применяется в условиях вечной мерзлоты, второй хорошо справляется с почвой, в которой имеются каменистые и осколочные породы или плотные породы;

• Широколопастные — одна литая лопасть, витков может быть один или 1.5. Заостряется наконечник самой трубы;

• Многолопастные — аналог широколопастного образца дополнительно имеет на основе несколько лопастей на расстоянии от боковых витков. Это позволяет упростить опирание на стенки грунта, компенсировать вертикальные движения в лунке.


Существует два типа наконечника свай:

• Сварной наконечник — это бюджетный вариант из трубы и приваренной лопасти. Для ответственных конструкций такие сваи лучше не использовать. Из-за простоты изготовления их часто подделывают, а качество сварного шва можно оценить только на практике. Часто происходит отрыв во время монтажа или стык быстро разрушается из-за коррозии. Оптимальное применение данных свай – временные постройки и ограждения;

• Литой — лопасти с наконечником представляют цельную конструкцию, приваренную к трубе. Здесь наблюдается более точная геометрия изделий и увеличенная толщина основания, 13 мм против 5 мм у сварных аналогов. Такое устройство винтовых свай отличаются надежностью, они хорошо справляются с препятствиями при погружении в плотный грунт.


Материалом для изготовления винтовых свай служит конструкционная нелегированная или низколегированная сталь. Винтовые сваи широко востребованы при строительстве следующих сооружений:

• Каркасные сооружения;

• Гидротехнические объекты;

• В малоэтажном строительстве в условиях болотистых почв.


Сваи винтовые послужат хорошим основанием под временными сооружениями, которые в перспективе будут демонтированы. Основным плюсом винтовых свай в целом выделяется возможность проведения монтажа с соблюдением технологии в любых погодных условиях. Однако стоит отметить два важных ограничения в использовании. Трубы могут выдерживать незначительную нагрузку, также металл подвергается коррозии. Для возведения монолитного или многоэтажного дома весом свыше 60 тонн придется рассматривать иные варианта устройства фундамента.


Преимущества металлических винтовых свай:

• Высокая несущая способность;

• Мобильность;

• Ремонтопригодность;

• Отсутствие вибрации;

• Быстрый монтаж в любое время года;

• Долгий срок эксплуатации.


Винтовые сваи могут устанавливаться на любом типе грунта, в том числе на торфяные почвы и скальные породы. Они активно используются в условиях плотной городской застройки. Установка такого вида свай осуществляется ручным и механическим способом. При организации строительства следует тщательно подойти к разработке проекта – тогда вы получите отличный результат и сократите не только расходы и время производства работ, но и риски деформаций конструкции со временем. Сваи винтовые имеют вес и размеры, разработанные и утвержденные строго в соответствие с ГОСТами. А нормативные документы, в свою очередь, основаны на многочисленных практических испытаниях и экспертизах.


Согласно действующим стандартам сваи разделяются на виды по следующим характеристикам:

• Условия эксплуатации. В разных климатических зонах требования к рабочим параметрам свай различаются. К примеру, ВСЛМ применяются для вечномерзлых грунтов, а ВСЛ – болотистых, песчаных, каменистых грунтов;

• Толщина металла, из которого изготовлен ствол опоры. Допустимый рабочий диапазон толщины составляет 8–12 мм;

• Длина, диаметр ствола. Выбрать, какими будут винтовые сваи по длине и диаметру, можно, опираясь на назначение будущего здания, разработанный проект строительства. Винтовые сваи диаметры какие бывают рассмотрим далее в статье.


Длина свай напрямую взаимосвязана с их диаметром. По длине они могут быть от 1.5 до 12 метров. Но все же ключевым параметром для определения несущих способностей служит, прежде всего, диаметр свай. Длина же опоры может регулироваться путём обрезки непосредственно на строительном участке. Поэтому диаметр сечения является основным параметром сваи, от которого отталкиваются при проектировании несущего фундамента для будущего здания. Зная несущую способность винтовых свай можно вычислить минимально допустимое сечение опоры и расстояние между ними. Сваи винтовые большого диаметра гарантируют высокую прочность, но при строительстве малого здания нет смысла их использования. Стандартными размерами винтовых свай, согласно ГОСТ, являются сваи с диаметром 57 мм, 76 мм, 89 мм, 108 мм, 133 мм, 159 мм. При выборе винтовых свай стоит обратить внимание на свойства грунта на участке застройки, рельеф местности и параметры уклонов на участке, особенности самого фундамента и его отдельных частей.


➤ Винтовые сваи диаметром 57 мм
размеры и характеристики

Сваи диаметром 57 мм рекомендуется использовать для фундамента под легкий забор из штакетника, сетки-рабицы и других подобных материалов. Принимаемая за среднюю величину несущая способность винтовых свай такого типа составляет 0. 8 т. Подобные опоры широко используются на просадочных и пучинистых грунтах. Также диаметром 57 мм сваи могут применяться при необходимости возвести постройку на участке, имеющем значительный уклон. Как правило, заглубление стоек подобного диаметра производится вручную при помощи рычага-сваекрута.

При выборе свай с диаметром 57 мм необходимо обращать внимание на ограничение нагрузки для данного типа свай. Сваи винтовые данного размера гораздо легче остальных, также они выделяются небольшим размером, что позволяет монтировать эти сваи без использования специальной техники.


Технические характеристики, диаметр и размеры винтовых свай 57 мм:

• Несущая способность до 900 кг;

• Диаметр трубы 57 мм;

• Толщина стенки трубы 3.5 – 4 мм;

• Длина сваи 1500 – 12000 мм;

• Диаметр лопасти 200 мм;

• Толщина лопасти 4 мм;

• Антикоррозийная защита — двухслойное и трёхслойное покрытие;

• Виды покрытия — эпоксидное, полимерное, горячие цинкование.


➤ Винтовые сваи диаметром 76 мм размеры и характеристики

Винтовые сваи данного диаметра хорошо подходят для возведения ограждений. Они прекрасно подходят как в виде опорных столбов, так и удерживающих отдельные фрагменты, секции, ограды. Но так как эти сваи не самые тяжелые, то и забор с их помощью лучше возводить из легких материалов, таких как: к примеру, дерево или же сеточные материалы.

Популярность свай данного диаметра объясняется доступностью и неизменным качеством, ведь при создании свай используется исключительно высококачественная и высокопрочная сталь. Это безусловно позволяет существенно продлить срок эксплуатации каждой сваи, которые также обрабатываются антикоррозийным покрытием, не дающим сваям ржаветь в любых почвах. Все винтовые сваи изготавливаются в соответствии с ГОСТ. Винтовые сваи диаметром 76 мм применяются для легких строений: автомобильных навесов, террас, теплиц, беседок, заборов и ограждений, опоры для лестниц, опоры для различных настилов, организация разнообразных элементов ландшафтного дизайна.


Технические характеристики, диаметр и размеры винтовых свай 76 мм:

• Несущая способность до 2000 кг;

• Диаметр трубы 76 мм;

• Толщина стенки трубы 3.5 – 4 мм;

• Длина сваи 1500 – 12000 мм;

• Диаметр лопасти 200 мм;

• Толщина лопасти 4 мм;

• Антикоррозийная защита — двухслойное и трёхслойное покрытие;

• Виды покрытия — эпоксидное, полимерное, горячие цинкование.


➤ Винтовые сваи диаметром 89 мм размеры и характеристики

Винтовые сваи диаметром 89 мм – самый популярный диаметр свай для фундаментов под пристройки к домам. Легкий монтаж в любом месте, даже при отсутствии ровной площадки. Винтовые сваи подобного диаметра могут выдерживать, при условии установки на прочном грунте, до полутора тонн внешних нагрузок. Область применения опор такого сечения – бревенчатые, брусовые или газобетонные строения в 1 – 2 этажа, возводимые на насыпных грунтах, болотистых почвах или на участках с высоким уровнем грунтовых вод. Процесс заглубления происходит, в зависимости от прочности грунта, либо вручную, либо с применением техники.


Технические характеристики, диаметр и размеры винтовых свай 89 мм:

• Несущая способность до 5000 кг;

• Диаметр трубы 89 мм;

• Толщина стенки трубы 4 – 5 мм;

• Длина сваи 1500 – 12000 мм;

• Диаметр лопасти 250 мм;

• Толщина лопасти 4 мм;

• Антикоррозийная защита — двухслойное и трёхслойное покрытие;

• Виды покрытия — эпоксидное, полимерное, горячие цинкование.


➤ Винтовые сваи диаметром 108 мм размеры и характеристики

Винтовые сваи диаметром ствола 108 мм имеют большое распространение в загородном строительстве. Винтовые сваи диаметром 108 мм подходят для свайно-винтового фундамента под каркасный дом и баню. Также винтовые сваи 108 мм применяются для массивных заборов, столбов различного назначения. Существуют так же сваи диаметром 108 мм «Премиум» — они имеют более толстую стенку ствола — 4 мм, за счёт чего способны выдерживать повышенные вертикальные нагрузки до 6 тонн. В отличие от винтовых свай с меньшим диаметром, сваи с диаметром 108 мм имеют наиболее широкую область применения. На их основе можно строить как дома, так и бани. Материал: брус, бревно.


Винтовые сваи диаметром 108 мм применяются для:

• Фундаменты для любых типов домов и бань из бревна и бруса;

• Фундаменты для гаражей;

• Фундаменты для теплиц, бытовых помещений;

• Фундамент для трубопроводов;

• Опоры для небольших мостиков и причалов;

• Укрепление склонов, подпорные стены;

• Усиление существующих фундаментов.


Технические характеристики, диаметр и размеры винтовых свай 108 мм:

• Несущая способность до 7000 кг;

• Диаметр трубы 108 мм;

• Толщина стенки трубы 4 – 5 мм;

• Длина сваи 1500 – 12000 мм;

• Диаметр лопасти 300 мм;

• Толщина лопасти 4 – 5 мм;

• Антикоррозийная защита — двухслойное и трёхслойное покрытие;

• Виды покрытия — эпоксидное, полимерное, горячие цинкование.


➤ Винтовые сваи диаметром 133 мм размеры и характеристики

Данный тип свай диаметром 133 мм обладает самой высокой несущей способностью, превышающей 6 т на одну опору. Они могут использоваться для возведения массивных особняков, коттеджей и загородных домов из кирпича, камня или монолитного железобетона. Заглубление опор, имеющих такой диаметр, на сколько-нибудь значительную глубину без спецтехники невозможно из-за большой массы сваи и увеличенной силы сопротивления грунта.


Винтовые сваи диаметром 133 мм применяются для:

• Фундаменты для любых типов домов и бань из бревна и бруса;

• Фундаменты для гаражей;

• Фундаменты для теплиц, бытовых помещений;

• Фундамент для трубопроводов;

• Опоры для небольших мостиков и причалов;

• Укрепление склонов, подпорные стены;

• Усиление существующих фундаментов.

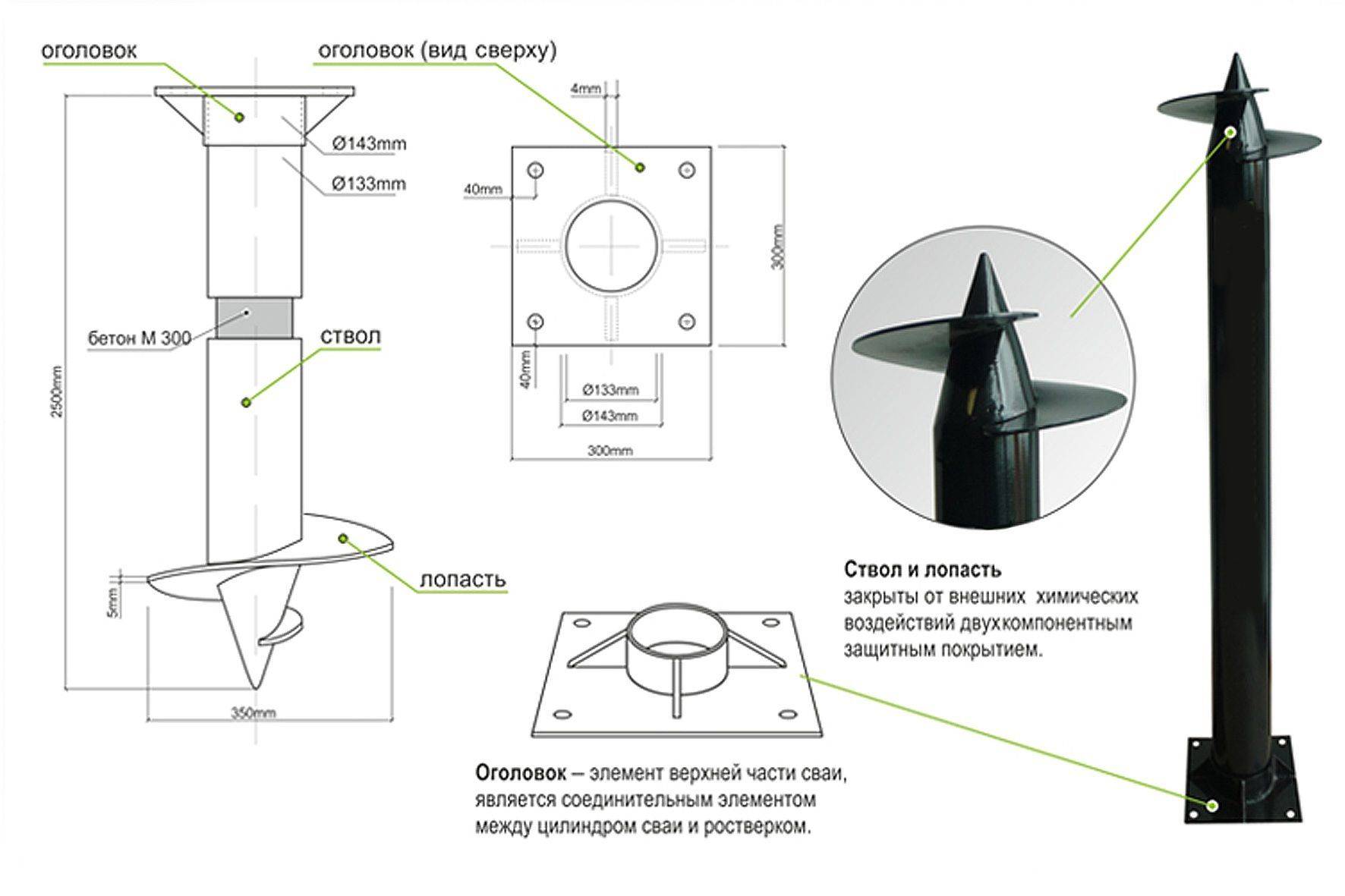

Технические характеристики, диаметр и размеры винтовых свай 133 мм:

• Несущая способность до 10000 кг;

• Диаметр трубы 133 мм;

• Толщина стенки трубы 5 – 6 мм;

• Длина сваи 1500 – 12000 мм;

• Диаметр лопасти 350 мм;

• Толщина лопасти 5 мм;

• Антикоррозийная защита — двухслойное и трёхслойное покрытие;

• Виды покрытия — эпоксидное, полимерное, горячие цинкование.


➤ Винтовые сваи диаметром 159 мм размеры и характеристики

Винтовые сваи с диаметром ствола 159 мм применяются для возведения тяжелых строительных конструкций, дома из бревна диаметром более 300 мм, устройства свайно-монолитных фундаментов с поднятым над землей железобетонным ростверком или железобетонной плитой под дома из пеноблоков или керамических сотовых блоков. Также возможно применение для строительства винтового фундамента под кирпичными домами до двух этажей.


Технические характеристики, диаметр и размеры винтовых свай 159 мм:

• Несущая способность до 14000 кг;

• Диаметр трубы 159 мм;

• Толщина стенки трубы 6 мм;

• Длина сваи 1500 – 12000 мм;

• Диаметр лопасти 550 мм;

• Толщина лопасти 6 мм;

• Антикоррозийная защита — двухслойное и трёхслойное покрытие;

• Виды покрытия — эпоксидное, полимерное, горячие цинкование.

ᐅ РАЗМЕРЫ ТРУБ КРУГЛЫХᐅ ВЕС 1 МЕТРАᐅ ГОСТыᐅ МАРКИ СТАЛИ

Винтовые сваи — Paalupiste Oy

ВИНТОВЫЕ СВАИ HELIX™

ГАРАНТИЯ 50 ЛЕТ – Предназначены для экстремальных условий Северной Европы. Винтовые сваи HELIX™ — это винтовые сваи 2-го поколения для строительных работ с чрезвычайно прочной головкой винта, которая была разработана для проникновения в землю, требуя меньшего сжатия, а также ее легче установить точно в нужном месте. По сравнению с обычными самодельными моделями винтовых свай, острие винтовой сваи HELIX лучше проходит камни и другие подземные препятствия и легче устанавливается в прямом положении. Винтовые сваи HELIX можно устанавливать как вручную, так и с помощью машины.

ПРЕИМУЩЕСТВА ВИНТОВЫХ СВАЙ

  • Делает закладку фундамента проще и быстрее, чем когда-либо
  • Возможна установка вручную с помощью лома
  • Новая винтовая свая 2-го поколения, простая и точная установка
  • Земляные работы, земляные работы, изоляция бетона от замерзания или обезвоживание не требуются
  • Несколько кронштейнов облегчают сборку из сваи
  • Винтовые сваи Helix™ имеют лучшую на рынке гарантию 50 лет
  • Высококачественный продукт производства Финляндии
  • Недорогое решение – экономит время и деньги!

ГАРАНТИЯ 50 ЛЕТ

Террасы и настилы

Заборы и указатели

Гаражи и хозяйственные постройки

Коттеджи

Пирсы

3 простых шага по установке винтовых свай

Шаг 1

Проделайте в земле пилотное отверстие, используя стальной стержень, затем поместите винтовую сваю в отверстие, поверните ее по часовой стрелке с помощью лома или монтажного комплекта.

Этап 2

Затяните сваю в землю, затем установите подходящую скобу на вершину сваи.

Этап 3

Надежно прикрепите деревянный каркас, и вы готовы установить конструкцию, например, настил, сарай, летний домик и т. д.

МОДЕЛИ, УСТАНАВЛИВАЕМЫЕ ВРУЧНУЮ:

  • Размер трубы: 60,3 x 2,9 мм, горячее цинкование
  • Марка стали: S420MH/355J2H
  • Диаметр фланца: 160 мм
  • Толщина фланца: 5 мм
  • Стандартные длины: 0,70 м, 1,20 м, 1,70 м, 2,20 м, 3,20 м
  • Стандартная длина удлинителя: 1,00 м, 1,50 м, 2,00 м, 3,00 м
  • Гарантия: 50 лет
PRO™ — винтовые сваи, устанавливаемые машинным способом

ГАРАНТИЯ ДО 100 ЛЕТ  – Предназначен для фундаментных работ любого масштаба. Они в основном используются для больших зданий с более тяжелыми нагрузками, такими как; большие гаражи, коттеджи, дома, шумозащитные экраны, воздушные купола и т. д. – вариантов применения бесчисленное множество. PRO™ — Винтовые сваи  выпускаются с несколькими размерами труб и четырьмя стандартными диаметрами спирали (150 мм, 250 мм, 400 мм и 500 мм), а также могут быть настроены в соответствии с требованиями проекта. Винтовые сваи PRO™ поставляются без обработки поверхности в соответствии с требованиями проекта. Сваи PRO™ — это высококачественная продукция, производимая в Финляндии компанией PAALUPISTE. PAALUPISTE также предлагает услуги по проектированию и имеет большую сеть сертифицированных установщиков, поэтому, пожалуйста, не стесняйтесь спрашивать, если у вас есть проект и вам нужна помощь в проектировании или установке PRO – Винтовые сваи . Вы также можете арендовать винтовые сваи у нас или у партнеров и произвести монтаж собственным оборудованием.

ПРЕИМУЩЕСТВА ВИНТОВЫХ СВОИХ PRO™

  • Быстрая установка экономит трудозатраты и затраты на оборудование
  • Никаких крупномасштабных земляных работ, изоляции от замерзания, дренажа или заливки и формования
  • Недорогая транспортировка и хранение
  • Идеально подходит для удаленных мест
  • Несущая способность, обеспечиваемая спиралью, позволяет сократить длину сваи
  • Почти всегда требуется только одно посещение объекта
  • Светоустановочное оборудование
  • Окружающая среда остается чистой и неповрежденной

100 ЛЕТ ГАРАНТИИ

ПРИМЕНЕНИЕ ВИНТОВЫХ СВОИХ PRO

Большие гаражи

Коттеджи

Дома

Шумоизоляция

Фундамент

Промышленные цеха

Ветер Турбины

Воздушные купола

Солнечные панели

Пилоны

УСТАНОВКА ВИНТОВЫХ СВАЮ PRO

Винтовая свая

PRO™ устанавливается в землю с помощью гидравлического двигателя вращения, который обычно крепится к экскаватору, фронтальному погрузчику или аналогичному транспортному средству. Одиночная винтовая свая, устанавливаемая машинным способом, немного дешевле, чем винтовая свая, устанавливаемая вручную, и хорошо подходит для случаев, когда требуется большое количество свай.

Кроме того, все сваи со спиралью 250 мм и 400 мм являются моделями для машинной установки. При машинной установке сваи можно устанавливать в более твердые и каменистые грунты, чем при ручной установке. Вы можете заказать установку винтовых свай, устанавливаемых машинным способом, в Paalupiste Oy или у местного дилера.

ПРЕДЛАГАЕМ ГОЛОВКИ DIGGA-DRIVE ДЛЯ УСТАНОВКИ ВИНТОВЫХ СВАЕВ:

БРОШЮРА ПО ПРИВОДНЫМ ГОЛОВКАМ

МОДЕЛИ, УСТАНОВЛЕННЫЕ НА МАШИНУ:

  • Стандартные размеры трубок: 60,3×2,9 мм, 60,3×5 мм, 76,1×6,3 мм, 88,9×3,2 мм, 88,9×6,3 мм, 114,3×3,6 мм, 114,3×6,3 мм, 139,7×6-8 мм, 168,3 ×6 -10мм, 219,1×6-12мм, 323,9×6-12мм
  • Марка стали: S420MH/355J2H, по индивидуальному заказу до S550
  • Стандартный диаметр фланца: 150-400 мм, по индивидуальному заказу до 1 200 мм
  • Толщина фланца: 8-12 мм
  • Стандартные длины: 1,50 м, 2,00 м, 2,40 м, 3,00 м, 4,00 м, 5,00 м, 6,00 м, 12,00 м
  • Стандартная длина удлинителя: 1,00 м, 1,50 м, 2,00 м, 3,00 м, 4,00 м, 6,00 м, 12,00 м
  • Гарантия: 100 лет
