Свайно-ростверковый фундамент — качественное строительство по доступной цене

Главная Технология строительства Фундаменты Свайно-ростверковый фундамент

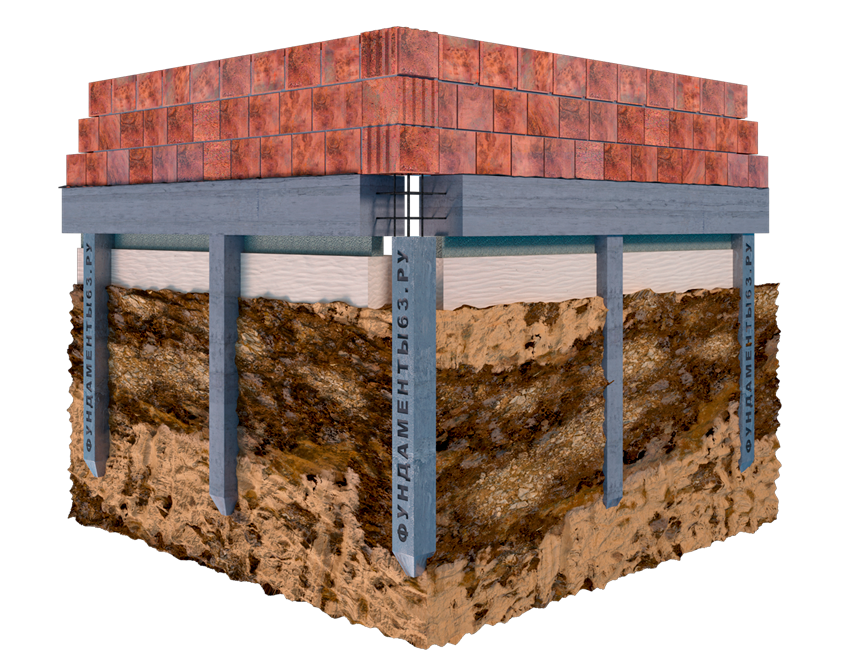

Свайно-ростверковый фундамент – это конструкция из свай, заглубленных в грунт ниже отметки промерзания почвы. Его главная черта – они связаны вверху между собой ростверком – железобетонной монолитной плитой. Такой фундамент еще называют столбчато-ленточным. Он подходит даже для мягких и подвижных почв, песчаных или глинистых участков со значительными рельефными перепадами.

Как работает свайный фундамент ростверкового типа? Любые постройки дают неравномерную нагрузку в различных их частях. Однако ростверк берет этот «удар» на себя. Он равномерно распределяет нагрузку от несущих элементов здания на сваи и грунт.

Ростверк, или оголовок – это горизонтально размещенная часть свайного фундамента, которая принимает и передает нагрузку от несущих элементов постройки на сваи.

Обычно это балка из бетона. Ее можно расположить на уровне грунта либо чуть выше.

• Универсальность. Построить дом на таком фундаменте можно независимо от типа грунта – почва может быть неустойчивой и подвижной, торфяной или водонасыщенной. Допускается также возведение сооружений на гористых, холмистых участках.
• Доступность. Это основание считается бюджетным – его обустройство не требует большого расхода материалов, сваи обходятся дешево, а участок не надо выравнивать. К тому же для возведения необходимо от 6 до 9 дней – трудозатраты тоже скромные.
• Отсутствие контакта ростверка с почвой. Это гарантирует сухость стен, способствует долгому сроку службы. Снижается риск проникновения в здание грызунов. К тому же столбы ставят на границе промерзания земли – на них не влияют грунтовые воды.

Благодаря повышенной несущей способности опор использовать их возможно для построек любых размеров. При погружении в грунт сваи вытесняют некоторый его объем, за счет чего окружающая их почва уплотняется. Это способствует высокой устойчивости. Даже рыхлых и в средней плотности песках сваи обычно достигают твердых слоев. Поэтому в случае перемещения почвы, при любых грунтовых колебаниях, они сохраняют свою неподвижность. И при этом не важно, чем вызваны эти изменения – сезонными перепадами влажности и температур или сейсмической активностью. Эта технология препятствует возникновению трещин, обрушению конструкции.

ВАЖНО! До укладывания бетонной смеси возведенное основание должен проверить и принять инженер технадзора!

Свайный фундамент ростверкового типа считается надежным и универсальным. Он подходит для строительства каркасных, газобетонных домов и иных легких сооружений, где не предполагается наличие подвала. Это оптимальный вариант для небольших дачных каркасных строений, а также для более сложных объектов, например, производственных цехов. Это экономичное и практичное основание, однако огромное значение имеет точность расчетов. Важно правильно подобрать длину опорных столбов и распределить их по всей территории – и тогда можно возводить ровный фундамент под сооружение.

Подбор базиса должен осуществляться профессионалом с учетом разнообразных параметров. Выполнение этого этапа – весьма показательный вид работ для строительной организации! Ведь от качества фундамента зависит устойчивость, надежность и срок службы всего дома. Заниматься его обустройством должны профессионалы.

Монтаж оснований по свайно-ростверковой технологии можно выполнять даже зимой, при температуре до -10°C. Если на улице холоднее, необходимы препятствующие замерзанию влаги и возникновению трещин в бетоне присадки. Базы можно создавать любые, даже со сложной геометрией: конусовидные, с закруглениями, в виде многоугольников. Главное – собрать опалубку требуемой формы. Такой фундамент оптимален для регионов со сложной геологией, с существенными перепадами высот.

Затрудняетесь с выбором?

Чтобы задать дополнительные вопросы, достаточно оставить онлайн заявку на нашем сайте или позвонить нашим менеджерам по телефону 8 (800) 551-56-90

Оставить заявку

Свайно-ростверковый фундамент. Его особенности, плюсы и минусы

Когда планируется строительство частного дома, дачи, коттеджа или других подобных строений, у застройщиков часто возникает вопрос – на каком основании их лучше всего строить?

Как не допустить ошибки при выборе фундамента?

Пожалуй, сегодня, наиболее популярный тип фундамента в российском загородном домостроении — ленточный. Он считается достаточно крепким и надежным, чтобы выдержать вес любого частного дома, он достаточно теплый, а также хорошо «переносит» сложные климатические условия.

Казалось было, чего тут думать? Берем ленточный фундамент (или плитный, или другие аналоги) и начинаем стройку дома на своем участке. Но не тут то было.

Дело, в том, что на определенных типах грунта, бетонные основания окажутся крайне ненадежными и дом, в лучшем случае, покроется трещинами, а то его и вовсе перекосит.

Чтобы избежать подобных проблем, при выборе фундамента будущей постройки, следует обязательно провести геологические изыскания земельного участка, проверить качество и силу пучения почв, глубину залегания подземных вод, глубину промерзания, плотность почвенных слоев и многое другое.

В зависимости от состояния грунта, веса будущего строения и его площади, сообразуясь со своими финансовым возможностями, уже можно принимать решение о строительстве определенного типа фундамента.

Если вы обнаружите, что земля на участке суглинистая или песчаная, то имейте ввиду, что она склонна к подвижкам, а зимой она расширяется. В этом случае обычный ленточный или монолитный фундаменты – не лучшее решение.

Когда для дома больше всего подходит свайный фундамент?

Сваи тем хороши, что они могут равномерно перераспределять излишнюю нагрузку на разные части конструкции, без ущерба для строения.

При сыпучих и подвижных почвах ленточные и плитные бетонные фундаменты бесмысленны и даже опасны. В этой ситуации рекомендуется строить основу из свай и ростверков. Она защитит дом от повреждений, вызванных движениями почвы.

Плюсы этого типа оснований

Помимо ситуаций, когда стройка ведется на участках с сыпучими и подвижными типам почв, свайно-ростверковый тип фундамента особенно удобен и выгоден при строительстве жилища на склоне холма. В этом случае столбы нивелируют разницу высоты уровня строящегося дома.

Подобранные сваи разной длины позволят без дополнительных затрат сделать основу для постройки на склоне. С одной стороны столбы будут выглядывать из земли чуть-чуть, с другой стороны больше. В целом – их верхушки будут связаны в одно целое горизонтальными соединениями.

Несмотря на то, что дом строится на склоне, тут не нужно никаких дополнительных земляных работ. Экономятся время и затраты на строительство.

При правильном строительстве такого фундамента, дом перенесет возникающие порою люфты под строением. Он будет стоять и зимой, и летом невредимый много лет.

Минусы

Какой и любой другой, свайно-ростверковый тип основания имеет и свои недостатки.

Во-первых, при строительстве такого фундамента очень велика цена ошибки. Неправильно сделанные расчеты могут привести к деформации основы. Поэтому неопытным застройщикам лучше с таким типом оснований не связываться или уже обращаться к профессионалам.

Во-вторых, такие фундаменты следует обязательно утеплять. Ведь дом, в этом случае, почти всегда имеет зазор под полом, между фундаментом и почвой. Важно не просто правильно утеплить, а постараться как-то закрыть нижнюю часть постройки от влияния любых внешних факторов: непогоды, снега и влаги.

Еще один недостаток свайно-ростверкового фундамента заключается в том, что с ним нельзя сделать подвал, только подпол. Это небольшое, низкое пространство для хранения чего-либо в нижней части дома, в закрытом промежутке между почвой и полом строения.

В четвертых, при создании такого основания, возрастает степень важности качества изоляции. Чтобы внизу под полом не было гнили, ржавчины. При строительстве нужно тщательней вести изоляционные работы. А это дополнительные финансовые траты.

Еще один минус – такую основу нельзя делать для тяжелого, массивного строения. В остальном это очень выгодный вид фундамента.

Как выбираются сваи под фундамент?

При выборе свай определяются, из какого материала и вида они нужны. Они бывают:

• круглые;
• квадратные;
• деревянные;
• железобетонные;
• металлические;
• разного диаметра и сечения.

Если принято решение сделать свайно-ростверковый тип фундамента, должны быть сделаны тщательные расчеты. Исходя из этих расчетов, выбирается вид, диаметр или сечение столбов.

Крайне важно правильно подобрать сваи. От этого зависит устойчивость и надежность конструкции. Если есть сомнения, лучше вызвать специалиста, который сделает замеры и спроектирует будущее строительство. Если вы приняли решение делать расчеты своими силами, то следует быть очень внимательным.

При выборе столбов нужно еще учитывать, что они бывают разного типа по способу углубления в почву:

• буронабивные;
• винтовые;
• вбиваемые.

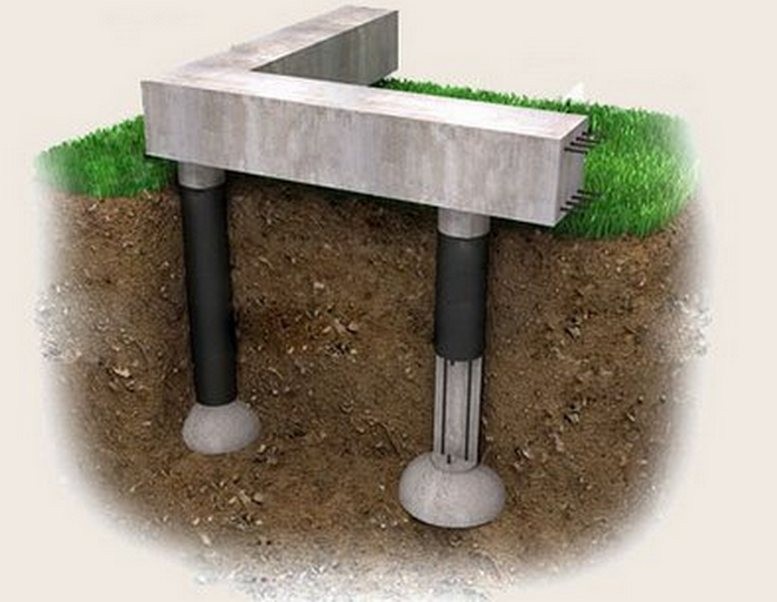

Буронабивная свая делается прямо в почве. Для этого бурят скважину до нужной отметки и постепенно бетонируют ее.

Винтовые сваи ввинчивают в почву. Есть ручные винтовые, которые можно вворачивать вручную. Есть винтовые, которые ввинчивают при помощи спец. техники.

Так, можно подогнать к месту стройки трактор Беларусь с навесным механизмом под бур или со снятым буром. На место сочленения бура укрепить винтовую сваю. И ввинтить ее механическим способом.

Вбиваемые столбы на участке можно вбить, подогнав мобильный копёр, так называемую машину для забивки. Можно использовать экскаватор со сменными навесными приспособлениями, если в их числе есть молот.

Обычно вбиваются железобетонные столбы круглого или квадратного сечения с острым концом на стороне вбивания.

Это делается путем использования вбивающего механизма, с применением молота или вдавливания. Таким образом свая вгоняется в землю на нужную глубину.

Чаще всего такие столбы вгоняются в почву под массивные строения. Под дачи и коттеджи они нужны только в том случае, если строение будет большого веса. Но тогда и количество свай следует рассчитать тщательней и без ошибок.

Этапы строительства свайно-ростверкового фундамента

Сначала следует убедиться, что именно такой фундамент подходит для конкретного участка и проекта дома. Что другая основа нежелательна и не подходит из-за вспучивания и колебаний грунта.

(1) Если решено строить именно свайно-ростверковый тип основания, первым делом следует произвести разметку под стройку. Разметка делается при помощи колышков, веревок и нивелира.

Использование нивелира важно и в дальнейшем. При сравнивании горизонтальной плоскости по верхушкам вгоняемых в землю свай.

(2) Когда участок под дом размечен, следует наметить места, где они будут находится.

Перед этим желательно снять дерн и насыпать песчаную подушку. Это обеспечит лучшие условия для работы.

(3) Под несущими стенами необходимо наметить установку столбов. В зависимости от площади стройки их можно устанавливать на расстоянии через 1,5 или 2 метра.

Под стены внутри дома, где тоже будут проложены узлы ростверков, отметки под столбы можно наметить чуть реже.

Рекомендуется особое внимание обратить на углы. Они выполняют важную функцию двойного назначения: связывают соединения по углам и отвечают за распределение равномерной тяжести постройки по всей площади основания.

(4) После этапов разметки и подготовки начинается само строительство. Сваи вгоняют на глубину 1,5 или 2 метра. Сверху, обычно, делают выступ столбов над поверхностью высотой в 40–50 см.

Изделия ввинчивают или вбивают техникой. И обязательно следят за точностью вертикального вхождения в грунт, а также отмечают нивелиром горизонт верхней плоскости столбов.

В идеале должно получиться так, чтобы на все вбитые сваи была возможность уложить правильно сразу все ростверки. Если все сделано грамотно, то ростверки будут горизонтальны по всем направлениям соединений между столбами.

(5) На заключительном этапе ростверки скрепляются друг с другом:

• Деревянные ростверки просверливают в нужных местах и впритирку сажают на штыри;
• Бетонные – приваривают арматурными выступами;
• Металлические тоже крепят при помощи сварки.

Получившийся каркас должен крепко сидеть в земле и быть хорошо скреплен во всех своих сочленениях.

Другие типы ростверков

Иногда строят фундамент для дома на так называемых заливных ростверках. В этом случае, между сваями прокладываются горизонтальные опалубки, внутрь которых укладывается в определенном порядке связанная арматура и заливается бетон необходимой марки.

Есть способ укладки ростверков на почву. Это когда запроектированный дом будет иметь небольшой вес, и для него не страшен возможный дисбаланс связки ростверки–свая.

Тогда между сваями прокладываются ростверки на подготовленной песчаной подушке. Они могут быть деревянные, железные, из бетонных балок.

В этом случае важно не забывать о тщательной изоляции. Соприкосновение с почвой ростверков должно быть максимально защищено от окисления (а следовательно коррозии) и других негативных разрушающих последствий.

Почему важно делать изоляцию свайного фундамента?

Каркас свайно-ростверкового фундамента следует по максимуму защитить от сырости, ветра, снега. В конечном счете, никакая коррозия не должна проникать под пол дома, в конструкцию его фундамента.

Для этой задачи есть много новых композиционных материалов для изоляции. Их можно посмотреть на строительных рынках или в интернете и выбрать подходящий вариант.

Для дополнительного изолирования, еще можно бетон прокрасить смесью строительной смолы с соляркой. Еще можно закрыть полиэтиленовой пленкой, а все металлические соединения покрыть изоляционными строительными материалами. Чтобы не было ржавчины.

Перед строительством самого дома, важно построить защиту снизу по бокам здания в виде кирпичной или иной стенки. Опять же важно все правильно рассчитать, не переборщить с защитой — выбрать такой способ, который не перегружал бы вес строения.

Заключение

Следует помнить, что основная нагрузка в этом типе фундамента ложится на сваи. Неравномерное распределение веса при строительстве верхних этажей может создать дополнительную нагрузку на отдельные части и привести к деформации основания.

С другой стороны, при правильно сделанных расчетах и соблюдении технологии строительства, дому на свайном фундаменте ничего не грозит. Он простоит долго и ему будут не страшны движения грунта. Он легко «переживет» любое весеннее половодье и зимние морозы.

Как вы уже убедились, строительство фундамента — это очень ответственный процесс. Крайне важно все рассчитать и сделать правильно, иначе надежность дома и безопасность проживающих окажутся под угрозой. Если у вас нет опыта в строительстве, то лучше это доверить профессионалам.

Была ли эта статья для вас полезной? Пожалуйста, поделитесь ею в соцсетях:

Не забудьте добавить сайт Недвио в Закладки. Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.

Устройство

, плюсы и минусы, строительство

Проблема выбора фундамента под сооружения существует в сложных горно-геологических условиях. Рационально использовать свайно-ростверковый фундамент, предполагающий 20% стоимости строительства. Подземная часть висячих стержней увеличивает несущую способность грунта и обеспечивает надежность конструкции. Реконструкция некачественного фундамента требует дополнительных вложений, поэтому актуальным направлением является соответствующее проектирование.

Содержание

1. Определение свайно-ростверкового фундамента
2. Выбор свай
3. Виды свайно-ростверкового фундамента
4. По способу погружения в грунт
5. По степени заглубления
90 007 Технология строительства
6. Процесс и этапы заливки ростверка
7. Проведение работ по утеплению фундамента
8. Возможные ошибки
9. Плюсы и минусы свайно-ростверкового фундамента

Определение свайно-ростверкового фундамента

Свайно-ростверковый фундамент возводится на неустойчивых грунтах

Конструкция применяется для возведения зданий на неустойчивых грунтах или в случае возведения крупногабаритного сооружения. В качестве основания используются сваи с заостренным концом, каждая из них выдерживает усилие 2 – 5 тонн. Вершина стержней объединяется балочным или плитным поясом, который называется ростверком. Обвязка закладывается под несущие стены и размещается по периметру дома.

Для определения количества висячих элементов производится расчет, требующий характеристик:

• вес здания с оборудованием, людьми, снеговой и ветровой нагрузкой;
• технические показатели грунта на строительной площадке.

Ростверк равномерно распределяет статические нагрузки и связывает вертикальные стержни, чтобы они не смещались под нагрузкой. Сваи делают из металла или железобетона, а для соединительных балок берут металлические профили, бетон, деревянные бруски.

В частном домостроении ростверк фундамента на сваях применяется редко из-за большой затратной части. Использование такой конструкции оправдано, если дом строится в заболоченной местности или на грунтах, относящихся к категории зыбучих песков.

Выбор сваи

Разновидности свай по конструкции и типу установки

Длина сваи, диаметр зависит от нагрузки, сопротивления слоя грунта и назначается так, чтобы элемент находился вне зоны промерзания грунта . Длина скважины зависит от возможностей бурового оборудования. Низ ростверка определяется наличием технического чернового этажа, подвала, рельефом земельного участка.

Проект свайного фундамента выполняется по результатам инженерных разработок, информации о сейсмичности района. При выборе технологии учитываются экологические требования и сравниваются экономические варианты других решений. Правила расчета приведены в нормативном документе СНиП 11.В.1 — 62.

В плане сваи размещают с постоянным или переменным шагом, который предварительно указывается на чертеже. Висячие элементы и ростверк рассчитываются по деформациям с условием, что конструкция осядет на величину меньше нормативного показателя. Метод позволяет определить рентабельность основания ростверка до устройства монолитного ленточного фундамента, сплошной бетонной плиты.

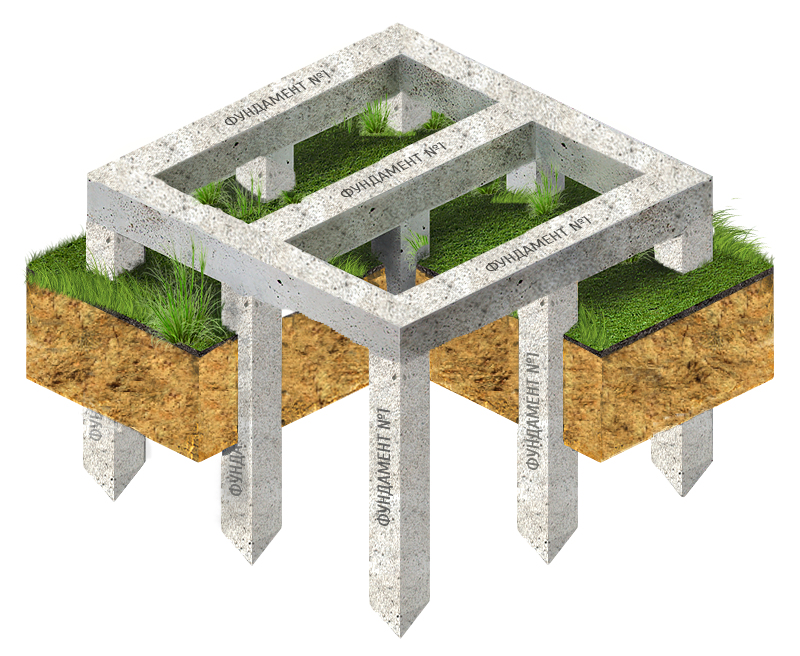

Виды свайно-ростверкового фундамента

Сваи с железобетонным ростверком — самые прочные

Слабые грунты протыкают острием стержня до упора в устойчивые грунты, к которым относятся грубые, скальные пласты и крепкие глинистые породы. Длина вертикального шпунта может быть до 20 метров.

Свайный фундамент с ростверком подразделяется по признакам:

• материал — бывают железобетонные, деревянные, стальные и бетонные варианты;
• способ погружения в грунт — делятся на забивные, вибропогружные, шнековые;
• работа с грунтом — висячие конструкции распределяют нагрузку с помощью трения, а стойки передают усилия непосредственно на устойчивую породу.

Сечение желобов квадратное, многоугольное, трубчатое. Элементы выполнены составными, цельными, винтовыми, с развальцовкой. Монолитные конструкции имеют внутри цилиндрическую полость, они цельные с постоянной длиной. Сборные варианты соединяются из железобетонных блоков и набираются на необходимую длину.

Способом погружения в грунт

Вибратор для свай

Сваи забивные забивают ударным оборудованием. Наконечник смещает частицы грунта в сторону, вверх при углублении и проникает в грунт. Стержень выталкивает объем грунта, равный объему затопленной площади, и дополнительно обжимает основание. На строительной площадке используются дизельные и штанговые молоты.

Вибрационный метод снижает трение в грунте и на боковой поверхности погружного элемента. Требуется усилие, которое в несколько раз меньше, чем при ударном методе. Землю уплотняют на расстоянии 1,5 — 3 диаметров сваи от ее тела. Применяются электромеханические вибропогружатели, которые с помощью амплитуды пульсаций и массы сваи разрушают структуру грунта.

Свинчивание с напором производится для железобетонных и стальных свай с использованием автомобильных установок. Вертикальные элементы имеют наконечник с винтовой лопастью, ствол, направляющую и удлинитель. Применяются для реконструкции и ремонта фундаментов и для строительства в районах вечной мерзлоты, на пучинистых, обводненных грунтах.

По степени заглубления

Чем больше свай для ростверка, тем дороже фундамент

Висячий ростверк работает в среде сжимающихся грунтов, распределяет нагрузку с помощью силы бокового трения, сопротивления оголовка. Такие элементы невозможно заглубить до стабильного образования, и в этом их недостаток. Для надежности увеличивают площадь пяты направляющей части и размещают на площадке большее количество элементов.

Увеличение размеров приводит к удорожанию конструкции фундамента, увеличению трудоемкости. Большой объем потянет вес и дополнительная тяга. Уменьшение расстояния между подвесными стержнями иногда спасает положение.

Стойки имеют наконечник, передающий усилие на несжимаемые слои; такие стержни не приводят к усадке конструкции. Реечные пазы применяют для усиления фундамента при прокладке коммуникаций, трубопроводов, железнодорожных путей, так как они обладают высоким коэффициентом сопротивления сдвигу. В городе их возводят как опоры для стен и для строительства промышленных агрегатов с тяжелой техникой.

Технология строительства

Для устойчивости под ростверк засыпается песчано-щебеночная подушка

Скважины углубляют ручными бурами, при этом бурят диаметром 100-200 мм, а длину ограничивают расстоянием 1 м . Моторизованные, гидравлические и электрические машины увеличивают поперечный размер скважины и длину проходки до трех метров. Ростверки для свайных фундаментов требуют песчано-щебеночного слоя толщиной 15 – 20 см.

Допускается состав подсыпки:

• щебень мелкий, песок — 1:2 соответственно;
• песок крупный, гравий средней фракции — 2:3 соответственно.

Количество вертикальных стержней принимают расчетным путем, а при их отсутствии принимают запас прочности основания, сваи располагают с минимальным шагом 1 м. Центры стержней совпадают с осями разбивки дома, диаметр свай может быть 170 — 400 мм. Для армирования применяют сварные или вязаные каркасы с ребристым армированием диаметром более 12 мм. Продольные стержни следует выполнять из металла класса А-3, а А-1 размещать в поперечном направлении.

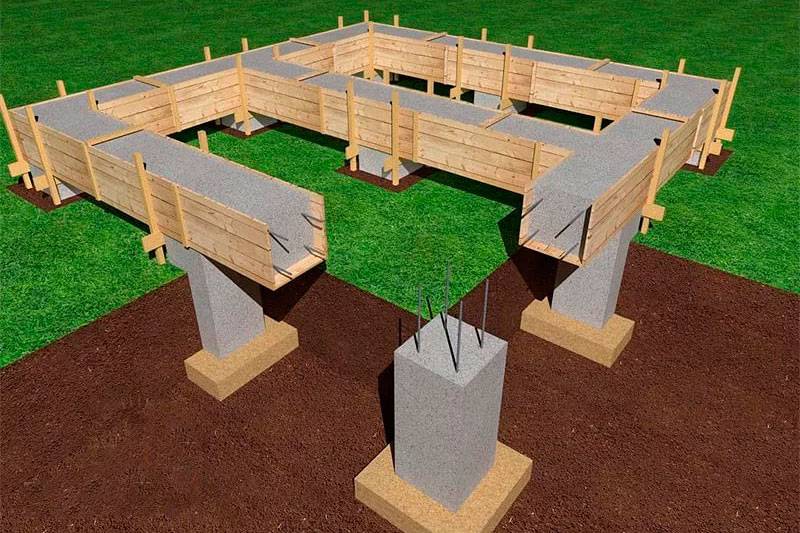

Процесс и этапы заливки ростверка

Заливка ростверка после установки свай

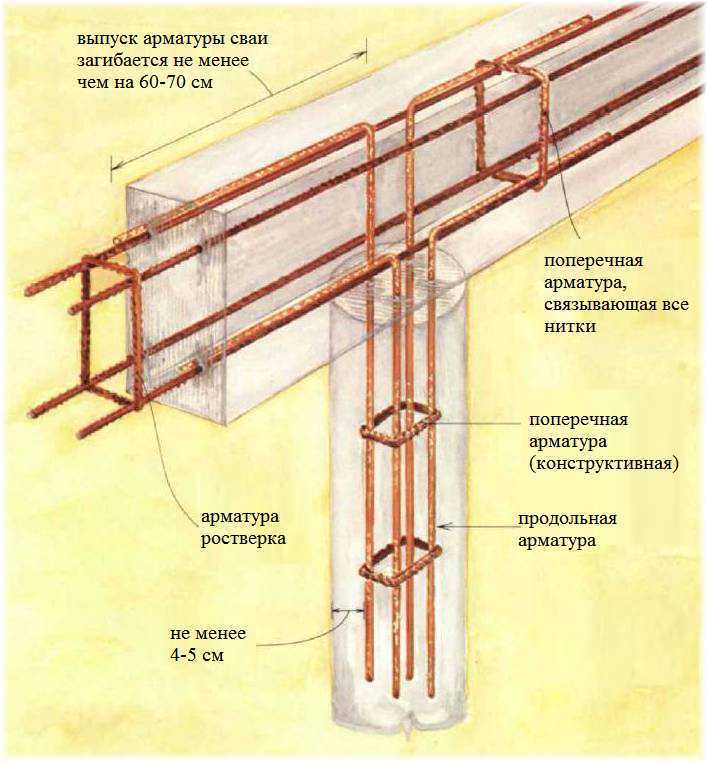

Герметизация арматурных выходов и жесткое соединение ростверка со сваями обеспечивается при слабых грунтах и ​​боковой нагрузке на здание. Концы загибают и прикрепляют к каркасу ростверка с помощью вязальной проволоки. Ростверк заливается слоями, до 25 см бетонируется в один прием. Электрический вибратор используется для удаления пузырьков воздуха из массы. Бетон набирает 100% прочности через 28 дней, только после этого его нагружают и укладывают ростверк.

Пошаговая инструкция правильного заполнения:

1. заполнить опалубку на треть;
2. трубка автомиксера поднимается так, что часть ее падает на дно;
3. просочившаяся масса прижимается к земле, образуя жесткую опорную платформу; фитинги
4. вставляются так, чтобы верх не выступал над уровнем трубы;
5. в верхней части бетона размещается стержень с резьбой для соединения с ростверком, элемент выступает на 30 см.

Опалубку лучше заливать непрерывно с перерывом для уплотнения слоев. Если вырыть траншею по ширине ростверка, опалубка не нужна, бетон можно заливать прямо в землю.

Проведение работ по утеплению фундамента

Схема утепления ростверка с помощью пены, которая наносится с помощью напыления

Железобетонный ростверк становится мостиком холода, независимо от его расположения на уровне земли. Конструкция отводит тепло от стен, которые возведены непосредственно на ней. Утепление работает аналогично утеплению ленточного основания и защищает сам ростверк от потерь энергии.

Деревянная или металлическая балка оставляет под домом продуваемое ветром пространство. Щель закрывается утеплителем, чтобы сэкономить на отоплении дома. В это пространство также закладывается канализация, водопровод, а теплоизоляция защищает от замерзания воды и стоков.

Мусор и листья попадают на открытое пространство под зданием, что потребует дополнительной уборки. Закрытая и красиво отделанная нижняя часть выглядит привлекательно и украшает фасад. Утепление подвала производится одновременно с созданием изолированной отмостки снаружи по периметру стен. Варианты теплоизоляции зависят от высоты цокольной части, особенностей ростверка.

Возможные ошибки

Чтобы ростверк не обрушился, необходимо правильно рассчитать количество свай и армировать бетон арматурой

Установку свай с ростверком лучше доверить специалистам или работать по чертежу и только после технического расчета. Нарушение технологии приведет к проседанию и разрушению дома.

Типичные ошибки:

• отсутствие вертикальности при заглублении сваи;
• использование ямок при затягивании винтовых стержней;
• установка так, чтобы свая касалась сплошного фундамента, но должна уходить в него на 0,2 — 0,3 м;
• нарушение технического плана размещения элементов;
• без учета металлических головок на вершине сваи;
• использование отверстий от старых свай для установки новых.

Наклонные стержни уменьшают несущую способность фундамента; со временем такие элементы можно вытащить из земли. Сваи следует вкапывать в землю, начиная с поверхности земли. Полость элемента после забивания бетонируется и ограничивается наголовником, предохраняющим от влаги.

Плюсы и минусы свайно-ростверкового фундамента

Под свайный фундамент невозможно обустроить подвал.

Устройство требует меньше материалов, чем для изготовления сплошной монолитной плиты, при этом заглубление выбирается любое, возможно строительство на зыбком грунте или в условиях вечной мерзлоты. Небольшой объем выкапываемого грунта не требует применения экскаватора, а винтовые сваи забиваются буром.

Технологические особенности позволяют снизить стоимость свайного фундамента до аналогичного показателя для ленточного фундамента при демонстрации высоких прочностных характеристик. Снижение трудоемкости приводит к тому, что комплекс работ вместе с утеплением выполняет бригада специалистов, состоящая из трех человек.

Недостатком свайного фундамента с ростверком является то, что в таких домах сложно построить цоколь или цокольный этаж. Для их возведения требуется дополнительный комплекс работ по герметизации пространства теплыми стенами, что удорожает строительство.

Технология предполагает точное соблюдение соотношения компонентов бетона и марок составляющих материалов для предотвращения разрушения стержня под действием бокового давления грунта.

Фундамент для ростверка | Виды ростверкового фундамента

Важное замечание

1

Фундамент под ростверк

Фундамент, состоящий из одного, двух или более слоев балок (обычно стальных), уложенных на слой бетона для распределения нагрузки на большой территории представляет собой основа для гриля.

Используется в основании колонн. Эти слои завернуты в бетон и находятся под прямым углом друг к другу. Этот тип фундамента обычно используется для столбов и подмостей колонн с тяжелой конструкцией.

Хотя фундамент и сетка выглядят одинаково, они разные. Там, где фундамент передает нагрузку от конструкции на землю, сетка распределяет большие нагрузки на большие площади.

Также читайте: Укладка фундамента | Использование свайного фундамента | Характеристики свайного фундамента

Типы ростверкового фундамента

Здесь представлены два различных типа ростверковых фундаментов.

• Фундамент стальной ростверк.
• Деревянный фундамент для гриля.

1. Фундамент стального ростверка

Фундамент стального ростверка состоит из стыков или стальных балок, поставляемых в один или два слоя. Его название определяет его функцию и структуру, поскольку он состоит из стальных балок, структурно известных как прокатные стальные балки.

Минимальное покрытие 10 см сохраняется на внешних сторонах внешних балок, а также над верхними полками верхнего слоя.

Толщина бетона должна быть не менее 15 см. После выравнивания основания и заливки бетона необходимо проверить правильность уплотнения и образование непроницаемого слоя толщиной не менее 15 см.

Защищает стальные балки от грунтовых вод, которые могут привести к коррозии. Затем укладываем первый слой балок на бетонное основание на расстоянии от 100 до 300 мм с помощью трубчатых разделителей.

Затем заливаем бетон между и вокруг балок первого слоя. После этого размещаем второй уровень балки под прямым углом к ​​первым уровням с помощью разделителя.

Затем снова заливаем бетон между стальными балками и вокруг них. При этом стальные опоры соединяем с верхним слоем с помощью опорной плиты, боковых уголков и усиливающей пластины.

Эти соединительные элементы также заделываются в бетон для придания жесткости соединению.

Также читайте: Разница между основанием и фундаментом | Что такое фундамент и фундамент

2.

Фундамент для деревянного ростверка

Деревянный фундамент предназначен для кладки стен, сильно нагруженных деревянными колоннами.

Этот фундамент особенно полезен в затопляемых районах, где несущая способность грунта очень низкая и где нагрузка на грунт ограничена 50-60 кН/м2.

Деревянные доски и деревянные балки используются вместо стальных балок. Между стыками тимберса нет бетона.

Однако нижний бетон, поставляемый в стальной сетке, заменен деревянной платформой, построенной из деревянных досок.

Выемка основания ровная. Нижний слой деревянных досок размером от 20 до 30 см и шириной от 5 до 7,5 см укладывается вплотную, без зазора между ними.

Над этим слоем под прямым углом размещается деревянная балка того же сечения, что и деревянная стойка.

Затем снова укладывается еще один слой досок под прямым углом к ​​направлению балок. Верхний слой досок может быть 7,5-10 см. Толстый, простирающийся на всю ширину основания стены, на котором построена кладка стены.

Также читайте: Что такое Raft Foundation | Тип фундамента | Деталь основания плота

Ростверковый фундамент Проект

Для проекта решетчатого фундамента необходимо рассчитать нагрузки и моменты надстройки.

Исходя из этого, нам необходимо определить площадь основания, необходимую для адекватного допустимого давления на грунт в данном состоянии.

Разделив эту область, мы найдем номера и размер каждого слоя сетки. Затем мы должны спроектировать слой так, чтобы он наклонялся от края слоя выше.

Он определяет размеры балок, необходимые для того, чтобы выдерживать изгибающие моменты и силы сдвига.

Сетку нельзя заключать в бетон и по порядку, так как совместное действие балки и бетона будет деморализовано. Метод конструкции и нагрузки должны быть совместимы с потребностями проекта

Также прочтите: Двутавровая балка против двутавровой | Что такое двутавровая балка | Что такое двутавр

Особенности ростверкового фундамента

1. Ростверк соединяет весь фундамент в единую конструкцию и тем самым способствует равномерному распределению веса дома и всех свай.
2. Чаще всего этот фундамент организуется как монолитная железобетонная конструкция. Сопротивление обеспечивается металлической конструкцией (стальной фундамент для гриля).
3. Между балками ростверка предусмотрен минимальный зазор около 800 мм (8 см), чтобы бетон можно было легко заливать и правильно уплотнять.
4. Поскольку бетонное заполнение  не несет нагрузки, оно удерживает балки на месте и предотвращает их коррозию.
5. Глубина бетона под нижним ярусом   составляет не менее 150 мм (15 см).

Монтаж фундамента ростверка

Этапы монтажа фундамента под ростверк показаны ниже:

1. Сначала для сплошной монолитной сетки нам необходимо изготовить и установить конструкцию. Мы предпочитаем этот гриль, потому что он более надежный.
2. Опалубка из обрезных досок в виде прямоугольных желобов. Его высота составляет 1 фут, а ширина равна минимальной толщине стены дома. Расстояние между каждой сеткой должно составлять от 15 до 30 см.
3. В опалубке мы должны определить структуру соединения арматуры с помощью соединительной проволоки. Кратчайшее расстояние от конструкции рядом с опалубкой должно быть одинаковым.
4. Затем арматура соединяется с той же соединительной проволокой, которая использовалась ранее.
5. Затем необходимо приготовить бетон с помощью бетономешалки. Заливается в опалубку в непрерывном цикле. Соединения должны располагаться на высоте от 25 до 30 мм, чтобы они были полностью погружены в бетон. Бетон необходимо заливать с осторожностью, чтобы избежать нежелательных полостей. 6. После шпаклевания поверхности ее следует выровнять и оставить сохнуть. После высыхания опалубку можно снять. Фундамент уже готов.

Преимущества ростверкового фундамента

1. Требует меньше времени и материалов для монтажа.
2. Уменьшает отвод тепла от дома с помощью фундамента, так как не наносится на мерзлый грунт.
3. Снижает уровень вибрации дома (очень актуально, если дом строится близко к автомагистралям).
4. Процесс монтажа ростверка требует меньше времени и материалов.
5. Этот тип фундамента может использоваться для значительных сооружений, таких как опоры колонн и строительные леса.
6. Способен трансформировать нагрузку на большую площадь.

Недостатки ростверкового фундамента

• Требует возведения свай на достаточно большой глубине.
• Пространство под решеткой должно быть заполнено и отапливается.
• Необходимы раскопки большей площади, что увеличивает стоимость раскопок.
• На него воздействует большая подъемная сила.
• Выравнивание колонн в этом типе фундамента может немного измениться.

Краткое примечание

Фундамент для ростверка

A  Фундамент для ростверка  – это тип фундамента  , который часто используется в основании   колонны. Он состоит из одного, двух или более ярусов стальных балок, уложенных на слой бетона, при этом соседние ярусы расположены под прямым углом друг к другу, при этом все ярусы залиты бетоном.

Что такое ростверковый фундамент?

Фундамент , состоящий из одного, двух или более ярусов балок (обычно стальных), уложенных на слой бетона для распределения нагрузки на большой площади,  Фундамент ростверка . Он используется в основании столбцов. Эти ярусы залиты бетоном и расположены под прямым углом друг к другу.

Является ли решетчатый фундамент глубоким фундаментом?

Ростверковый фундамент  учитывается, когда фундамент  глубина ограничена от 1 до 1,5 м по таким причинам, как каменистый грунт. Более того, ростверковый фундамент может выдерживать и передавать большие нагрузки от конструкции на большие площади.

Является ли Грильяж кодом для фундамента?

Ростверковый фундамент  является наиболее экономичным фундамент  в случае передачи больших нагрузок от колонн на грунты с низкой несущей способностью. Тип фундамента часто используется в основании колонны.

Что такое деревянный ростверковый фундамент?

Фундамент использует деревянные доски и деревянные балки вместо стальных балок. Этот фундамент особенно полезен в заболоченных районах, где несущая способность почвы очень низкая, и где стальные балки могут подвергаться коррозии из-за грунтовых вод.

Как сделать ростверковый фундамент?

Порядок строительства фундамента ростверка следующий.

1. Сначала выкапывается траншея глубиной от 90 до 150 см и выравнивается. Укладывается и уплотняется слой бетона пропорцией 1:2:4 или 1:1,5:3 толщиной от 23 до 30 см.
2. По этому бетонному основанию уложены стальные двутавровые балки, расположенные с подходящими интервалами от 45 до 90 см. Длина этой двутавровой балки равна ширине фундамента.
3. Затем заливают бетоном пространство между двутавровыми балками. Над ними перпендикулярно основному слою устанавливается следующий слой двутавров.
   Свайно ростверковый: Свайно-ростверковый фундамент — качественное строительство по доступной цене
