Виды кабелей, проводов: их назначение

Современная промышленность, выпускающая электротехническую продукцию, готова предложить потребителю огромный ассортиментный кабельной продукции. Каждый вид электрического кабеля или тип провода используется для решения конкретной профессиональной задачи электрификации объекта. Любой человек, решивший выполнить монтаж электропроводки на личном дачном участке, в собственной городской квартире или частном доме вскоре поймет, что для таких работ чаще всего используются медные проводники и намного реже алюминиевые. Других вариантов просто не существует, хотя металлов с низким сопротивлением току достаточно много.

Почему медь и алюминий? Да все очень просто! Это самые дешевые цветные металлы, оптимально подходящие для производства проводов по своим техническим и конструктивным характеристикам. Конечно, вполне можно изготовить кабель из золота, но цена этого продукта будет запредельной!

Кабельные изделия и провода для монтажа электрической проводки в жилых и других объектах делятся на несколько типов и видов: мощные силовые кабели, специальные самонесущие кабели, электрические провода для скрытой и открытой проводки, монтажные проводники и так далее.

Спектр основных характеристик таких электротехнических изделий разнообразен. Вся кабельная электротехническая продукция делится на категории не только по своему назначению, но и по типу изоляционного слоя, структуре токоведущих проводников и металлу, из которого они изготовлены, конструктивным особенностям и другим параметрам. В этой статье будут рассмотрены основные типы и виды, технические параметры и другие характеристики электрических проводов и кабелей, которые применяются при выполнении работ по монтажу электропроводки и подключению к сетям электропередач частных домов, квартир, дач и других объектов недвижимости.

Внимание! Правильный выбор электрического кабеля или провода — это очень ответственное дело, от которого зависит безопасность вашей недвижимости и собственное здоровье. Поэтому для тех, кто не хочет столкнуться с такими катастрофическими событиями, как короткое замыкание, пожар или поражение электрическим током, рекомендуем тщательно выбирать электротехническую продукцию, соответствующую требованиям ПЭУ (правилам устройства электроустановок).

Силовые кабели

Мощный кабель для силовых линий — это одножильное или многожильное электротехническое изделие, предназначенное для снабжения электрической энергией стационарных потребителей, таких как частный дом, квартира, дача или передвижное оборудование. Силовой кабель соединяет главный распределительный щит или линию электропередач с конечным пользователем. Независимо от области использования и технических характеристик, его конструкция состоит из следующих обязательных элементов, являющихся его основой:

  • одной или нескольких металлических жил, предназначенных для передачи тока;
  • изоляционного слоя, обеспечивающего защиту токопроводящих элементов;
  • внешней оболочки, служащей для защиты всей конструкции кабеля в целом.

Кроме этих главных конструктивных частей силовых кабельных изделий, они могут включать в себя разнообразные дополнительные элементы, такие как поясная внешняя изоляция, экранирующий слой, броню с подушкой под нее.

Конструкция силового кабеля зависит от его назначения, сферы использования и условий эксплуатации. Все эти факторы отражены в цветовой маркировке и названии изделий.

Важно! При выборе силового кабеля необходимо учитывать многие факторы: условия эксплуатации, тип и вид монтажа, а также соответствие нормам ПЭУ. Это обусловлено тем, что различные марки кабельной продукции имеют как достоинства, так и недостатки, которые нужно брать в расчет при покупке.

Силовой кабель — особенности маркировки

Свойства и конструктивные особенности силовых кабелей, а также сферы применения определяются маркировкой кабельной продукции. На сегодняшний день существует два вида маркировки таких изделий: цветом или буквами. В Российской Федерации используется буквенная, где каждый символ и его расположение имеет определенное значение. Первый знак обозначает материал жилы и если это «А», то она изготовлена из алюминия, а если буква отсутствует, то из меди. В нижеприведенной таблице представлена очередность знаков маркировки, их буквенное обозначение и расшифровка.

Номер знака в маркировке
силового кабеля
Назначение символа Расшифровка символа
1 Материал токоведущих жил А — алюминий
Знак отсутствует — медь
2 Материал изоляционного слоя В — поливинилхлорид
Ц — пропитанная бумага
НР — негорючая резина
П — термопластичный полиэтилен
3 Тип внешней оболочки жил С — свинцовый сплав
А — алюминиевый сплав
О — отдельная оболочка для каждой жилы
П — полиэтилен или полимер
В — поливинилхлорид
4 Броневая защита Б — две ленты из стали с покрытием
Бн — то же с негорючим покрытием
БбГ — профилированная лента из стали
К — круглая оцинкованная проволока
П — то же с плоской проволокой
5 Экранировка Э — медная по изолированной жиле
Эо — общий медный для трех жил
г — набухающей в воде лентой
га — полимерно-алюминиевой лентой
6 Дополнительные характеристики нг — не горит
нг LS — не горит, низкое дымовыделение
Г — гибкий кабель

Если в маркировке отсутствует какой-либо из элементов, значит, его просто нет на силовом кабеле. Допустим, вы не видите обозначения брони, значит она отсутствует. Представленная буквенная маркировка актуальна не только для силовых кабелей, но и других видов проводов, с небольшими изменениями и дополнениями. Ниже мы рассмотрим основные и самые популярные марки силовых кабелей, которые выпускает электротехническая промышленность.

Кабель ВВГ

Основное назначение силового кабеля ВВГ — это электрификация объектов с напряжением в сети до 1 тыс. вольт. Эта марка особенно популярна для выполнения внутреннего монтажа электропроводки. Если обратиться к маркировочной таблице, представленной выше, то ВВГ — это медный кабель с изоляцией жил поливинилхлоридом, и внешней изоляцией в виде кембрика из того же материала, а буква «Г» говорит о том, что он гибкий. Количество жил изделия может быть от двух единиц до пяти. Срок службы данной продукции может достигать свыше 30 лет.

Силовой кабель ВВГ выпускается в разных исполнениях: АВВГ — с токоведущими проводниками из чистого алюминия, ВВГнг — в защитном кожухе из огнеупорного материала, ВВГп — изделие плоского вида и другие.

Цвет внешней изоляции у большинства изделий черный, а для каждой жилы предусмотрена собственная цветовая гамма, соответствующая маркировке по стандарту: желтая с зеленой полосой для проводников РЕ, для жил N синяя или белая с синей полосой, а для фазовых жил абсолютно белая. Силовой кабель ВВГ почти полностью соответствует своему импортному аналогу, выпускаемому по зарубежному стандарту DIN, технические параметры которого представлены нижеследующем разделе.

Кабель NYM

Силовой кабель NYM используется для монтажных работ при прокладке сетей освещения и силовых электросетей как в жилых, так и промышленных помещениях. Максимальное значение напряжения, при котором можно применять данное изделие, не должно превышать 660 вольт. Кабель можно эксплуатировать на открытом пространстве, но следует учитывать, что его изоляция подвергается разрушению под воздействием солнечных лучей. Поэтому кабель NYM необходимо защищать специальной гофрой или другой защитной оболочкой. Главной особенностью этого изделия является то, что оно снабжено специальным наполнителем внутри внешней оболочки, который обеспечивает полную герметизацию жил.

В отличие от силового кабеля отечественной разработки ВВГ, провод NYM выпускается только в круглом исполнении с монолитными медными жилами. Этот факт дает ему преимущество при обычном электромонтаже, но его очень неудобно укладывать в штробы скрытой разводки. Во всем остальном кабель NYM является полным аналогом ВВГ. Внешняя и внутренняя изоляция изделия изготовлена из термостойкого ПВХ (поливинилхлорида). Ее цвет для внешней оболочки в основном черный, а изоляция токоведущих жил имеет следующую раскраску: черную, желтую с зеленой полосой, коричневую, а также серую и синею. На русском языке изделие не имеет буквенного обозначения.

Кабель СИП

Силовой кабель СИП — это самонесущий электрический провод с надежной изоляцией жил, само название которого говорит о его специфических свойствах. Главной его особенность является то, что он может выдерживать большие механические нагрузки. К тому же изоляционный слой изделия изготовлен из прошитого полиэтилена, который стойко переносит воздействие солнечных лучей и повышенной влажности.

Исходя из этих свойств, СИП великолепно подходит для монтажа ЛЭП на открытом пространстве и ответвлений от них при электрификации различных объектов как жилых, а также небольших промышленных и торговых. Этот тип кабельной продукции постепенно вытесняет с рынка алюминиевые провода без изоляции марок «А» и «АС», которые повсеместно использовались для прокладки воздушных линий электропередач в недалеком прошлом.

Кабель СИП выпускается только с жилами из чистого алюминия, которые не имеют дополнительного общего изолирующего слоя. Площадь сечения проводников изделия может быть от 16 до 150 кв. мм. Маркировка этого кабеля не привязана напрямую к количеству токоведущих жил. К примеру, СИП-1 — это трехжильный кабель, нулевой токоведущий проводник которого является одновременно несущим. В обозначенном номере изделия зашифрована вся информация о продукции. Силовой кабель СИП довольно специфичная кабельная продукция. При его монтаже необходимо использовать специальную арматуру: анкерные специализированные кронштейны, особые зажимы для соединения и так далее.

Без этих дополнительных элементов невозможно выполнить монтажные работы.

Кабель ВББШв

Это изделие относится силовым кабелям с броней и токоведущими проводниками из меди, которые производятся как в монолитном, так и в многопроволочном исполнении. Конструкция кабеля может насчитывать от 1 до 6 токоведущих жил, каждая из которых заключена в собственную изоляцию из ПВХ, а сверху они закрыты общей оболочкой из того же материала. Площадь сечения проводников колеблется от 1.5 до 240 кв. мм. Главной особенностью ВББШв является наличие между внешней защитной оболочкой и токоведущими жилами слоя брони, изготовленной из двух стальных лент.

Этот кабель рассчитан на эксплуатацию в широком диапазоне температур от –50 до +50 °C при влажности окружающей среды до 98%. Изоляция изделия устойчива к воздействию влаги и агрессивных сред. Бронированный кабель ВББШв предназначен для монтажа электрических сетей как в подземном варианте, так и на открытом воздухе в защитных оболочках, для исключения негативного воздействия солнечных лучей.

ВББШв может эксплуатироваться в сетях с максимальным напряжением переменного тока до 6 тыс. вольт.

Внимание! В верхней части статьи мы рассмотрели самые распространенные виды силовых кабелей, которые присутствуют на современном рынке. Кроме этой продукции, для полноценного монтажа электрических сетей необходимо использовать другой тип электротехнических изделий, которые можно назвать электрическими проводами, хотя это чисто условное разделение. Ниже мы рассмотрим не силовые кабели, провода и шнуры, предназначенные для монтажа электропроводки и других целей.

Виды электрических проводов и шнуров

Для многих потребителей термины кабель и провод являются синонимами, но это не совсем так. Кабель — это сложное электротехническое изделие, как правило, с несколькими слоями изоляции и отдельной оболочкой для токоведущих жил. Электрические провода и шнуры намного проще по своим конструктивным характеристикам. Чаще всего они имеют один слой изоляции, редко два, а иногда выпускаются и вовсе без изоляционного слоя.

Назначение у этих двух видов продукции тоже разное. Кабель предназначен для передачи тока большой мощности. Провода используются в сетях и устройствах с напряжением не более 380 В, хотя они могут выдержать и более высокие значения.

Среди всего разнообразия такой продукции наибольшую популярность у потребителя завоевали следующие марки: ПБПП, ПБППг, АПУНП, ППВ, АПВ, ПВС и ШВВП. Эти электрические провода используются для различных целей: монтажа внутренних электрических сетей, подключения приборов и оборудования, заземления и во многих других случаях. Ниже мы рассмотрим конструктивные особенности и области применения этих самых востребованных на сегодняшний день марок электротехнической продукции.

Провод ПБПП

Это плоский электрический провод с двумя или тремя монолитными жилами из меди. Внешний защитный слой и изоляция проводников изготовлена из ПВХ. Площадь сечения проводников от 1.5 до 6 кв. мм. Температура эксплуатации изделия от –15 до +50 °C с напряжением в сети до 250 В. Электрический провод ПБПП (ПУНП) используется при монтаже систем освещения и питания розеток. Существуют модификации этого изделия: ПБППг и АПУНП. Буква «г» в маркировке означает, что этот провод гибкий и его токоведущие проводники многопроволочные. Модификация с первой буквой «А» — это провод с алюминиевыми жилами.

Провод ПБПП получил очень широкое распространение, так как он отлично подходит для подключения освещения, монтажа электрических розеток и выключателей, а также для решения других электротехнических задач. Это изделие поистине универсальный проводник электрического тока, который пользуется высокой популярностью за счет своего отличного качества. Провод ПБПП рекомендован для использования при проведении электромонтажных работ в частном доме, квартире или на даче.

Важно! В основном провода марки ПБПП всех модификаций применяются в домашних и бытовых сетях. Они отлично подходят для монтажа внутренней проводки, но все же не следует их использовать как замену силовым кабелям. При покупке этой продукции будьте осторожны, так как достаточно часто встречается неправильная маркировка проводов этих марок!

Провод ППВ и АПВ

Провод ППВ — это плоское электротехническое изделие с монолитными жилами из меди в ПВХ изоляции с перемычками между проводниками. Количество токоведущих проводников два или три с площадью сечения от 0.75 до 6.0 кв. мм. Температурный диапазон эксплуатации изделия от –50 до +70 °C с напряжением в сети до 450 В и влажностью воздуха до 100%. Провод можно использовать в сетях освещения, а также в силовых линиях. Модификацией этого электротехнического изделия является провод электрический АППВ с жилами из алюминия.

АПВ — это самый востребованный алюминиевый провод с одной жилой в ПВХ изоляции круглой формы с площадью сечения от 2.5 до 16 кв. мм для монолитной жилы и от 25 до 95 кв. мм для многопроволочной. Влагостойкий, обладает повышенной прочностью и устойчив к любым механическим нагрузкам.

Провод ПВС

Шнур-провод ПВС — это самое востребованное электротехническое изделие, предназначенное для подключения к электрическим сетям осветительного оборудования, бытовой техники и других устройств, потребляющих электроэнергию. Конструкция провода многожильная, содержащая от 2 до 5 токопроводящих медных проводников. Жилы изделия многопроволочные, что придает ему отличную гибкость. Они покрыты изоляционным слоем из ПВХ и помещены в литую оболочку из того же материала, который герметично заполняет внутренний объем между жилами.

Провод ПВС круглый с плотной текстурой. Площадь сечения проводников от 0.75 до 16 кв. мм. Напряжение в сети до 380 В, а температура эксплуатации от –20 до +40 °C. Оболочка изделия, как правило, белого цвета, а изоляционный слой токоведущих жил цветной. Благодаря исключительной гибкости, шнур ПВС имеет высокую стойкость к механическим нагрузкам на изгиб. Модификация изделия с маркировкой ПВС У разработана для эксплуатации при низких температурах до –40 °C.

Рекомендация! Нормы ПЭУ не запрещают использование шнура ПВС для прокладки скрытой электропроводки, организации заземления и подключения электрических розеток. Но если вы решили использовать этот провод именно для таких целей, то следует знать, что его нельзя использовать на открытом пространстве и, конечно, укладывать в землю.

Провод ШВВП

Шнур-провод ШВВП предназначен для подключения бытовой техники и приборов к электрической сети. Главная его функция — это шнур присоединения маломощного оборудования через розетку к сети. Оболочка изделия изготовлена из обычного винила, из того же материала выполнен изоляционный слой каждой токоведущей жилы. Проводники тока многопроволочные, медные с площадью сечения от 0.5 до 0.75 кв. мм., их количество две или три. Изоляция шнура не имеет высокой прочности, поэтому при высоких нагрузках его лучше не применять. ШВВП по конструкции плоский, оболочка абсолютно белого или черного цвета, изоляция токоведущих жил цветная. Температура эксплуатации от –25 до +70 °C.

Кроме подключения бытовых приборов небольшой мощности и изготовления простых удлинителей, шнур ШВВП часто используют в системах контроля и автоматизации для запитывания слаботочных цепей. Гибкость изделия очень важный параметр, который позволяет применять провод в разнообразных сферах. К тому же ШВВП устойчив к агрессивным средам и может выдерживать влажность воздуха до 98%, что делает его влагостойким.

Важно! Площадь сечения жил проводов для монтажа электропроводки и подключения бытовых приборов зависит от силы тока, протекающего через них при максимальной нагрузке. Эту величину необходимо рассчитать и выбрать проводник с ближайшим большим значением площади сечения.

Заключение

В этой статье мы рассмотрели основные виды кабелей и проводов для передачи электрической энергии как в быту, так и на других объектах недвижимости. Разумеется это только маленькая часть всего ассортимента кабельной и проводной электротехнической продукции, но самая популярная на рынке. Перечислить все типы и виды проводов и кабельных изделий в ограниченном объеме статьи просто невозможно, но самые популярные марки, их маркировку и технические характеристики вы теперь знаете, что наверняка поможет вам при выборе такой продукции!

Видео по теме

Маркировка проводов, кабелей: расшифровка, цветовая маркировка

При производстве всех проводов и кабелей еще на заводе на них наносят специальную маркировку. Она помогает определить характеристики и назначение проводов. Стандарты маркировки различных проводов помогают безошибочно определить необходимые характеристики проводников.

Показатели, которые поможет определить заводская маркировка:

  • Особенности конструкции;
  • Материал жил;
  • Номинальное напряжение;
  • Поперечное сечение;
  • Тип изоляции;
  • Назначение.

Помимо этого провода маркируются во время монтажа.

Виды проводников

Электромонтажные работы предполагают использование нескольких видов проводящих изделий.

Провода

Их можно описать как несколько соединенных посредством скрутки проволок. Допускается как наличие, так и отсутствие изолирующего слоя. Проводам характерна легкая оболочка жилы, она редко бывает металлической, хоть иногда и встречаются обмотанные проволокой провода.

Они популярны при электромонтажных работах, например, при проведении проводки в домах из дерева. Из проводов изготавливают обмотку электродвигателя.

Материал жилы:

  • Медные изделия способны выдерживать значительные нагрузки тока, эти изделия эластичны и благодаря этому гораздо меньше ломаются. Но медь быстро окисляется  при использовании на открытом воздухе и дорого обходится заказчикам.
  • Алюминий не так прочен, как медь, зато на порядок дешевле медного варианта.

При выборе материала стоит помнить, что провода с разным материалом жилы не могут быть соединены между собой скруткой, для этого придется использовать клеммы. Это связано со способностями меди к окислению. В результате такого неправильного монтажа провода начнут отходить друг от друга, вызывая все более частые перебои с подачей электроэнергии.

Контакты:

  • Изолированные. Они могут быть с защитой или без нее. Последний вариант предполагает дополнительную изоляцию для жил. Выполняется защита из пластмассы или резины.
  • Голые. Этот вариант примерим в монтаже электропередач.

Назначение:

  • Для соединения частей электротехнических схем применяют монтажные провода. Они выполняются из меди.
  • Силовые провода применяют внутри помещений для устройства электропроводки.
  • Установочные.

Кабель

Грубо говоря, кабель представляет собой некоторое количество проводов, соединенных скруткой. Все они располагаются внутри общей изоляции. Ее выполняют из различных материалов, среди которых выделяется резина, ПВХ, пластмасса. Кроме нее часто присутствует еще один слой оболочки, для защиты. Он выполнен из металла в разных видах: лента или проволока.

Виды кабелей:

  • Кабель связи. Благодаря токам, отличающимся друг от друга частотой, он передает зашифрованную информацию. На местных линиях связи выполняют передачу низкочастотными проводниками, а для дальних линий применяют высокочастотные проводники.
  • Контрольные. Они необходимы для функционирования электротехнических приборов. С помощью этого изделия сигнал управления передается от человека к механизму.
  • Радиочастотный. Незаменим для передачи радиосигналов и видеосигналов. Присутствует во всех в радиотехнических устройствах.
  • Управления. Состоит из проводника, выполненного из меди и защитного экрана. Он необходим для защиты от повреждений механического характера или для отвода помех. Нашел применение в автоматических системах.
  • Силовые кабели выполняют передачу энергии в разнообразных приборах, требующих большого напряжения. Их используют для проведения электроэнергии воздушным или подземным способом (внешняя электропроводка). Так же выполняют внутреннюю проводку в помещениях. Внутри этого изделия располагаются медные или алюминиевые жилы. Предпочтение отдают первому варианту. В качестве изолирующего слоя выступает бумага, резина, ПВХ, полиэтилен и так далее.

Шнур

Это изделие представляет собой два, и более жил малого сечения. Они должны обладать эластичностью. Каждая жила состоит из большого количества переплетающихся проволок. В качестве изолирующего слоя применяют любую, но не металлическую обмотку. Эти изделия редко имеют две жилы, ведь в этом случае они используются, когда прибору не требуется обязательного заземления. Шнуры необходимы для подключения к сети различных электроприборов.

Основные отличия проводников:

  • Количество жил: одножильные или многожильные изделия;
  • Поперечное сечение жил проводника;
  • Напряжение;
  • Защитная оболочка и материал, из которого она выполнена;
  • Изоляция, материал;
  • Используемый для изготовления жил металл: медь, алюминий или композит, выполненный из двух металлов — алюмомедь.

Маркировка

Для шифрования проводов и кабелей на заводах применяют одни и те же нормы ГОСТ. На сам кабель или провод на заводе наносят буквенное и цифровое обозначение, помогающее как можно скорее узнать характеристики изделия. Благодаря повсеместному использованию стандартной маркировки любой человек без труда сможет расшифровать ее.

Расшифровка буквенного значения провода

Расшифровку маркировки любых кабелей и проводов производят в соответствии с установленными стандартами.

Первая буква будет характеризовать материал, из которого выполнена жила. Медь не требует присвоения ей обозначения, а алюминиевые жилы обозначены буквой «А».

Вид провода характеризуется второй буквой шифра. У проводов она обозначает следующее:

  • Плоский — «П»;
  • Контроль — «К»;
  • Монтаж — «М»;
  • Установка — «П(У)»;
  • Монтаж, отличающийся гибкими жилами — «МГ».

С помощью следующей, третьей, буквы определяют вещество, из которого произведена изоляция жил:

  • Поливинилхлоридную изоляцию отличают по букве «В» или «ВР»;
  • Капроновая изоляция обозначается буквой «К»;
  • Для резиновой свойственна «Р»;
  • «МЭ» отличает эмалированную изоляцию;
  • «Н» или «НР» свойственна негорючему резиновому материалу найриту;
  • Полиэтилен обозначают буквой «П»;
  • Лак. Изоляция — «Л»;
  • Изоляция может обладать несущим тросом, тогда второй буквой будет «Т»;
  • Стекловолокно — «С»;
  • Гибкой жиле свойственно обозначение «Г»;
  • Фальцновая или металлическая — «Ф»;
  • Экранированная — «Э»;
  • Полиэтиленовая — «П»;
  • «О» — так обозначают использование в качестве оплетки шелка полиамидного.

Помимо этого резиновая изоляция может обладать защитой из разных оболочек: «Н» — найрит и «В» — пвх. Эти обозначения идут сразу после маркировки материала, использованного для изоляции жил.

Четвертая буква будет характеризовать отличия конструкций того или иного провода:

  • «О» — защищенный оплеткой проводник;
  • «А» — асфальтированный провод или кабель;
  • «К» — бронировано с помощью круглых проволок;
  • «Г» — если речь идет о кабеле, то эта буква означает отсутствие защитного покрова, а если о проводе, то указывает на его гибкость;
  • «Т» — создан для применения при прокладке в трубе.

Цифровое обозначение

Когда расшифровка маркировки кабеля в буквенном значении проведена, можно приступать к выяснению обозначений, выполненных цифрами:

  • Первая из цифр сообщает о количестве жил. Если маркировка не предполагает присутствия цифр перед буквами, то можно смело заявить, что проводник является одножильным.
  • Вторая из цифр сообщает площадь поперечного сечения обязательно в миллиметрах квадратных.
  • Последняя из цифр говорит о номинальном напряжении сети.

Таблица для расшифровки

Для удобства использования всех гостов маркировки проводов были созданы специальные таблицы. С их помощью маркировка проводов и кабелей становится гораздо понятней. Некоторые из таблиц помогут разобраться в назначении проводов, а не только в их характеристиках.

Кабельные линии

На всех кабелях, расположенных на открытом воздухе и на каждой из муфт обязательно наличие обозначений, расположенных на бирках. На каждой из соединительных муфт указывают дату монтажа и индивидуальные номера, а на остальных элементах кабельной линии должна быть информация, позволяющая определить марки кабелей, их номера, диаметры сечения и напряжения.

Маркировка всех контрольных кабелей по российским стандартам выполняется в соответствии со следующим списком обозначений:

  • Первая буква говорит о материале жилы, если это «А», то кабель выполнен из алюминия, в ином случае она будет медной;
  • Во-первых, следует выделить контрольный кабель из многообразия других проводников. Для этого его обозначают буквой «К». Она располагается либо в самом начале, либо после «А».
  • При отсутствии первой «А» вторая буква будет «В», что говорит об изоляции из ПВХ;
  • Так же как и в предыдущей букве, отсутствие «А» предполагает оболочку из того же материла — ПВХ;
  • Если в качестве изолирующего материала применяют полиэтилен, то третье буквой будет «П»;
  • Самозатухающий пожаробезопасный полиэтилен обозначен буквенным сочетанием «Пс»;
  • Если кабель не имеет защитного слоя, о это обозначается буквой «Г»;
  • Гибкие изделия обозначают сочетанием «КГ»;
  • Фотопласт отличают по букве «Ф»;
  • Если в конце маркировки или в середине встречается буква «Э», то такой проводник экранирован.

Если кабель находится в специализированном месте, то бирки располагаются по его длине с частотой в 50 м. если линия находится в месте без застройки, то она отмечается специальными знаками, располагаемыми через 500 м или в местах, где меняется направление.

Если линия в кабельном сооружении, то обозначения располагают в местах, где происходит изменение направления и с двух сторон при переходе межэтажного перекрытия. Так же они имеются в местах ввода и вывода в траншеи.

Если кабельная трасса скрыта, то бирки располагаются на ее конечных муфтах, в каждом из колодцев и на каждой соединительной муфте.

Если бирка будет помещена в закрытое пространство, предполагающее некоторую защиту от окружающей среды, то ее выполняют из пластмассы, алюминия или стали. В случае установки бирок в сырых сооружениях, в земле или просто снаружи здания их делают только из пластмассы.

Все информационные знаки на бирках, находящихся в местах с агрессивной средой следует наносить штамповкой или выжиганием. Если условия не являются экстремальными, то допускается выполнять маркировку несмываемой красной.

При закреплении бирок в положенных местах используют оцинкованную проволоку, пластмассовую ленту с кновкой или нить из капрона. Диаметр проволоки должен составлять 1–2 мм. Проволоку дополнительно покрывают битумом, что обеспечивает защиту от негативного воздействия влаги.

По российским нормам маркировка силовых кабелей выполняется по следующим стандартам:

  • Как и в случае с контрольным кабелем, «КГ» обозначает гибкость изделия.
  • «э» говорит о наличии экрана из спирально наложенной ленты из меди и проволок из того же материала.
  • «Пв» — в качестве материала для изоляции выбран вулканизированный полиэтилен.
  • «нг» — если полиэтилен не горит.
  • «LS», что означает Low Smoke — если он обладает пониженным дымовыделением.
  • «нг-LS» если материал сочетает в себе оба вышеуказанных свойства.
  • «FR» говорит о высокой способности сопротивления горению.
  • «FR LS» сочетает высокое сопротивление огню и малое выделение дыма.
  • «Пс» — это изолиция, способная самостоятельно затухать и не поддерживающая горение.
  • «П» — так обозначают тепмопластический полиэтилен.
  • «НР» — если в качестве материала изоляции применяется резина или резина, не способная поддержать горение.
  • «Р» обычная резиновая оболочка.
  • «О» говорит об отдельных для каждой фазы оболочках.
  • «С» — это оболочка из свинца.
  • «К», расположенная в самом начале маркировки сообщает, что кабель является контрольным, если же эта буква расположена в другом месте, то кабель защищен броней из стальных проволок. К тому же поверх этого наложен еще один защитный слой.
  • «Шп» — защита, имеющая вид впрессованного шланга из полиэтилена.
  • «Шв» — защита, имеющая вид впрессованного шланга из ПВХ.
  • Если последняя буква в маркировке «Г», то поверх оболочки или брони не предусмотрен защитный слой.
  • «АС» — это жила из алюминия со свинцовой оболочкой.
  • «АА» — жила и оболочка выполнены из алюминия.
  • «Бн» — броня выполнена из двух стальных лент и обладает антикоррозийным покрытием и негорючим защитным слоем.
  • «Б» — то же самое, что и «Бн», но без обеспечения пожарной безопасности.
  • При отсутствии «А» вторая буква будет «В», что говорит об изоляции из ПВХ.
  • Так же как и в предыдущей букве, отсутствие «А» предполагает оболочку из того же материла — ПВХ.

Маркировка кабельных линий производится после окончания монтажных работ. Каждая кабельная линия в обязательном порядке имеет личный номер. В случае наличия нескольких кабелей в линии, их маркируют одинаковыми цифрами и присваивают различные буквенные значения.

Цветовая маркировка

Для маркировки и обозначения электрических проводов применяют различные цвета, это позволяет очень быстро, а при некоторой сноровке и вовсе «на автомате» определять предназначение провода. Благодаря стандартам, использующимся повсеместно, такая маркировка позволяет разобраться в работе незнакомого мастера-электрика и безошибочно определить все необходимое для производства дальнейших работ.

Цветовая маркировка помогает найти заземление, фазу, ноль, в момент монтажа это помогает сэкономить время на определении вышеуказанных факторов.

Заземление, или просто «земля» по нормам окрашивается в зеленожелтые оттенки. Для обозначения «земли» применяют обозначение «РЕ». Так же стоит обратить внимание на название: иногда желто-зеленый провод именуют нулевой защитой, очень важно не перепутать го с обычным «нулем».

Нулевой рабочий контакт, или просто «ноль» имеет синий оттенок изоляции, допускается и голубой вариант.

Цвет «фазы» может отличаться в зависимости от производителя. Фазный провод может быть любого из не указанных в предыдущих пунктов цветов.

Благодаря этому не придется применять другие способы поиска фазы и нуля. Но при неимении цветовой маркировки можно определить это при помощи индикаторной отвертки в случае наличия только двух проводов, или с помощью мультиметра, если проводов три.

В случае с нестандартным окрасом «ноль» всегда будет окрашен в синий цвет, что сильно упрощает поиск «земли» и «фазы». Тогда можно найти черный или белый провод, так обозначали когда-то «землю», тогда другой провод будет фазным. Но такой способ является крайне опасным и не рекомендуется к применению.

Маркировка проводов очень важна, ведь электричество не щадит никого и в случае ошибки последствия могут быть плачевными.

Видео по теме

фаза, нуль, земля, трехжильный кабель, плюс, минус

Переход на привычное напряжение 220 В проводился еще в годы существования Советского Союза и закончился в конце 70-х, начале 80-х. Электрические сети того времени выполнялись по двухпроводной схеме, а изоляция проводов использовалась однотонная, преимущественно белого цвета. В дальнейшем, появилась бытовая техника повышенной мощности, требующая заземления.

Схема подключения постепенно изменялась на трёхпроводную. ГОСТ 7396.1–89 стандартизировал типы силовых вилок приблизив их европейским. После распада СССР были приняты новые стандарты, основанные на требованиях Международной электротехнической комиссии. В частности, для повышения безопасности при работе в электрических сетях и упрощения монтажа, вводилась цветовая градация проводов.

Нормативная база

Основным документом, описывающим требования к монтажу электросетей, является ГОСТ Р 50462–2009, в основе которого лежит стандарт МЭК 60446:2007. В нем изложены правила, которым должна соответствовать цветовая маркировка проводов. Касаются они производителей кабельной продукции, строительных и эксплуатирующих организаций, деятельность которых связана с монтажом электрических сетей.

Расширенные требования к монтажу содержатся в Правилах устройства электрических установок. В них приведен рекомендуемый порядок подключения, с отсылкой к ГОСТ-Р в пунктах касающихся цветовых градаций.

Необходимость разделения по цвету

Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование устроено таким образом, что правильность подключения роли не играет. Не важно на какой контакт будет подана фаза, аппаратура разберется самостоятельно.

При трехпроводной системе, дополнительно предусмотрено наличие заземляющей жилы. В лучшем случае, неправильное подключение проводов, приведет к постоянному срабатыванию защитного автомата, в худшем — к повреждению оборудования и пожару. Использование цветной градации для жил, позволяет исключить ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения получаемого напряжения.

Трехпроводная система

Посмотрим на разрез трехжильного провода, который применяется для прокладки бытовых электросетей.

Цвет проводов указывает, где находятся фаза, ноль и земля. Дополнительно, на рисунке приведены типовые буквенные обозначения, применяемые в электрических схемах. Взяв в руки такой чертеж, можно визуально определить правильность выполненного подключения.

Давайте заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Пункт 5.1 общих положений содержит описание двенадцати цветов, которые должны использоваться для маркировки.

Девять цветов выделяется для обозначения фазных проводов, один для нулевого и два для заземления. Стандартом предусматривается выполнение заземляющего провода в комбинированном желто-зеленом исполнении. Разрешается продольное и поперечное нанесение полос, при это преимущественный цвет не должен занимать более 70 % площади оплетки. Отдельное использование желтого или зеленого цвета в защитном покрытии прямо запрещается пунктом 5.2.1.

Указанная схема применяется при однофазном подключении, подходящем для большинства электрических приборов. Запутаться в ней, при правильно маркированном проводе, практически невозможно.

Пятипроводная система

Для трехфазного подключения используются пятижильные провода. Соответственно три провода выделяются под фазы, один под нейтральный или нулевой и один под защитный, заземляющий. Цветовая маркировка, как в любой сети переменного тока применяется аналогичная, в соответствии с требованиями ГОСТ.

В этом случае важным моментом будет правильное подключение фазных проводников. Как видно на рисунке, защитный провод выполнен в желто-зеленой оплетке, а нулевой — в синей. Для фаз использованы разрешенные оттенки.

С помощью пятижильных проводов можно выполнять подключение сети 380 В с правильно выполненным расключением.

Совмещенные провода

В целях удешевления производства и упрощения подключений применяются также провода двух или четырехжильные, в которых защитная жила совмещена с нейтральной. В документации они обозначаются аббревиатурой PEN. Как вы догадались, складывается она из буквенных обозначений нулевого (N) и заземляющего (PE) проводов.

ГОСТом предусмотрена для них специальная цветовая маркировка. По длине они окрашиваются в цвета заземляющей жилы, то есть в желто-зеленый. Концы должны быть в обязательном порядке окрашены в синий цвет, им же дополнительно обозначаются все места соединений.

Поскольку места, в которых выполняется подключение заранее определить невозможно, в этих точках провода PEN выделяют с помощью изолирующей ленты или кембриков синего цвета.

Нестандартные провода и маркировка

Приобретая новый провод, вы разумеется обратите внимание на цветовую маркировку жил и выберете тот вариант, где она нанесена правильно. Что делать в том случае, когда проводка уже выполнена, а цвета проводов не соответствуют требованиям ГОСТа? Выход в этом случае такой же, как и с проводами PEN. Придется выполнить ручную маркировку, после того, как вы определитесь с ролью, выполняемой подходящими к оборудованию жилами. Простым вариантом будет использование цветной изоленты соответствующих оттенков. Как минимум, стоит обозначить защитный и нейтральный провода.

При профессиональном монтаже возможно применение специальных кембриков, представляющих собой полые отрезки изоляционного материала. Делятся они на обычные и термоусадочные. Вторые не требуют подбора по диаметру, но не имеют возможности повторного использования.

Встречаются также специально изготовленные маркеры, с международным буквенно-цифровым обозначением. Их применяют на вводных и распределительных щитах, к примеру, в многоквартирных домах или административных зданиях.

Цифровые метки, совместно с цветом провода, позволяют определить к какому потребителю подается питание.

Дополнительные требования

Поскольку линии, как и разводка, могут выполнятся с применением различной кабельной продукции, существует ряд правил по их взаимному подключению. Подключение трехпроводного кабеля к пятипроводному должно выполняться с соблюдением цветовой маркировки от ведущего к ведомому. Соответственно заземляющий и нейтральный цвета должны совпадать.

Фазное подключение, в данном случае выполняется с использованием объединяющей шины. С одной стороны, к ней присоединяются три жилы, с другой стороны — одна, которая и будет фазой в новом ответвлении.

При монтаже бытовых электросетей, по требованиям безопасности, запрещается использовать проводку с алюминиевыми, а также многопроводными жилами. Должен использоваться только кабель с цельной медной жилой.

Трехпроводная система постоянного тока

В системах постоянного тока, также используется трехпроводная система, но назначение проводов другое. Разделение выполняется на плюсовой, минусовой и защитный. Согласно ГОСТ в таких сетях применяется следующая цветовая маркировка:

  • Плюсовой — коричневый;
  • Минусовой — серый;
  • Нулевой — синий.

Поскольку отдельно провода под системы постоянного тока выпускать нерационально, указанная цветовая градация применяется в основном для окраски токопроводящих шин.

В заключение

Как видите, цвета проводов в электрике не прихоть производителя, а мера, направленная на обеспечение требований безопасности. При соблюдении правил монтажа обслуживать такие сети намного проще, а разобраться в подключении может не только специалист электрик, но и мы с вами.

Видео по теме

Виды кабелей и проводов и их назначение: описание, маркировка и классификация

Существующие многообразие кабелей и проводов в массе своей исчисляются трёхзначными числами. Поэтому описать весь ассортимент в рамках одной статьи не представляется возможным.

Между тем, расписывать все виды кабелей и проводов и их назначение вовсе необязательно. Достаточно иметь представление относительно стандартов маркировки и уметь извлекать нужные сведения из характеристик, чтобы из многообразия кабельной продукции выбрать подходящий вариант согласно назначению.

Рассмотрим основные моменты, как можно научиться различать электропровода среди массива таких изделий, а также приведем описания наиболее востребованных проводов и кабелей.

Содержание статьи:

Структурная основа кабельного изделия

Исполнением кабеля или электрических проводов определяются технико-эксплуатационные характеристики продукта. Собственно, исполнение кабельной или проводной продукции – это, в большинстве конструктивных вариаций, достаточно простой технологический подход.

Классическое исполнение:

  1. Изоляция кабеля.
  2. Изоляция жилы.
  3. Металлическая жила – сплошная/пучковая.

Металлическая жила – основа кабеля/провода, через которую протекает электрический ток. Главная характеристика, в данном случае, – пропускная способность, определяемая поперечным . На этот параметр оказывает влияние строение – сплошное или пучковое.

От строения зависит и такое свойство, как гибкость. Многожильные (пучковые) проводники по степени «мягкости» изгиба характеризуются лучшими свойствами, чем одножильные провода.

Структурное исполнение токоведущей части традиционно представлено «пучковым» или «сплошным» (монолитным). Это имеет значение, например, по отношению к свойствам гибкости. На картинке изображен многожильный/пучковый тип провода

Жилы кабелей и проводов в электрической практике, как правило, имеют цилиндрическую форму. Вместе с тем, редко, но встречаются несколько видоизменённые формы: квадратные, овальные.

Основным материалом для изготовления проводящих металлических жил выступают медь и алюминий. Однако электрическая практика не исключает проводники, в структуре которых присутствуют стальные жилы, например, «полевой» провод.

Если одиночный электропровод традиционно построен на одной токопроводящей жиле, кабель является продуктом, где сосредоточены несколько таких жил.

Изоляционный компонент проводов и кабеля

Неотъемлемая часть кабельно-проводниковых изделий – изоляция металлической токоведущей основы. Назначение изоляции вполне понятно – обеспечение изолированного состояния для  каждой токоведущей жилы, предотвращение эффекта короткого замыкания.

Изоляционным материалом в большинстве случаев выступает материал – поливинилхлорид, показавший на практике вполне приемлемые качества при построении широко распространенных электрических сетей

В зависимости от назначения кабельных (проводных) изделий, изоляционная часть может иметь разное исполнение.

Диэлектрическим материалом могут выступать:

  • керамика;
  • стекло;
  • поливинилхлорид;
  • целлулоид;
  • полимеры и др.

Кроме защиты чисто электрического плана, изолирующий материал обеспечивает также механическую защиту, предохраняет провод (кабель) электрический от воздействия влаги и других разрушающих факторов.

Существует также специальное изоляционное построение, применяемое к электрическим  проводам и кабелям, наделяющее продукцию «бронированными» или «антихимическими» свойствами.

Специальное исполнение – «бронированное», надежно защищает внутреннюю структуру, предотвращает проникновение влаги, выполняет роль буфера от механических перегрузок

Отличительные черты кабеля и проводя

Нередко в условиях непрофессиональной практики термин «кабель» приравнивается к любым видам электрических проводов. Между тем следует разделять понятия: «кабель» и «провод». И, прежде всего, разделение предусматривает фактор передаваемой мощности.

Кабель – изделие, структура которого объединяет, как минимум, три проводника в изоляции, дополнительно защищенных внутри оболочки специальным материалом – пергаментом, резиной, свинцом и т.д.

Провод – изделие, состоящее из одного, максимум, пяти проводников (шнур), для последнего случая объединенных общим кожухом.

Классическое строение силового кабеля: 5 – оболочка сборки защитная; 4 – бронированный слой; 3 – общая оболочка токоведущих металлических проводников; 2 – изоляция непосредственно проводников; 1 – металлический проводник

Приоритетное применение кабелей – объекты промышленно-хозяйственного назначения. Провода активно используются в быту, а также в других сферах.

Отдельно следует выделить оголённые провода, которые не имеют изоляции. Основное применение подобным изделиям находится при обустройстве централизованных линий электропередач.

Основные типы электрических проводов

Провода электрических сетей классифицируются исходя из мощности нагрузки и условий применения. Для бытового случая характерным является применение следующих видов проводов: ПБПП, ПБППг, АПУНП, ППВ, АППВ, АПВ, ПВ1 – ПВ3, ПВС, ШВВП.

Тип #1 – провод ПБПП (плоской формы)

Продукт с поливинилхлоридной изоляционной оболочкой, под которой скрыта цельнолитая жила из меди. Изготавливается этот электроматериал с жилами сечением 1,5 – 6,0 мм2.

Исполнение плоской формы – достаточно удобный вид электрического проводника под применение в условиях бытового построения линий электропередач. Благодаря медной токоведущей части допустимо подключение мощной нагрузки

Допускается использование провода ПБПП в условиях температуры окружения от -15°С до +50°С. Рассчитан провод под устройство сетей с напряжением не выше 250 В. Традиционное применение ПБПП – монтаж розеточных линий бытового сектора. Такой провод часто используют для .

Тип #2 – модификация ПБППг

По сути, продукт представлен тем же исполнением, что описано для ПБПП, за исключением одного нюанса, на который указывает буква «г» стандартной маркировки.

Нюанс этот заключается в более выраженных свойствах гибкости. В свою очередь, улучшенные свойства гибкости образует структура жилы этой марки провода, которая является «пучковой», а не цельнолитой.

Модифицированное исполнение в двухпроводном варианте, где используется структура «пучковой» токоведущей части. Этот вариант также является популярным в бытовом хозяйстве

Тип #3 – алюминиевая жила АПУНП

О наличии под изоляцией алюминиевой жилы отмечает непосредственно маркировка продукта – первый символ «А». Выпускается такой продукт в диапазоне сечения жил 2,5-6,0 мм2.

Электрический алюминиевый провод самого простого исполнения из всех существующих вариантов. Отличается низкой ценой на рынке, но вместе с тем обладает невысоким качеством

Профессиональными электриками такой проводник не рекомендуется к применению. Единственное достоинство этой марки – низкая стоимость. Однако для построения временных слабо-нагрузочных схем вполне допустим к использованию.

Тип #4 – двух- трех- проводниковый ППВ

Продукт двух- трех- проводниковой конфигурации, где токоведущие жилы помещены под изоляцию ПВХ и удерживаются одна рядом с другой посредством изолирующей перемычки на основе того же поливинилхлорида.

На первый взгляд этот вид провода напоминает склеенную пару. Однако связь пары поддерживается за счёт ПВХ перемычки, проходящей по всей длине в точке соприкосновения изоляции

Жилы провода (медные) могут иметь сечение в диапазоне 0,75-6,0 мм.

Согласно техническим характеристикам, поддерживается работоспособность на частотах до 400 Гц при напряжениях до 450 В. Температурный предел -50/+70°С.

Тип #5 – разновидность под маркой АППВ

Фактически тот же самый вид исполнения, что демонстрирует марка ППВ, за исключением наличия алюминиевых жил вместо жил медных. Изготавливается разным сечением, начиная от сечения 2,5 мм2.

Практически полный аналог ППВ, если не рассматривать материал токоведущей части. В данной модификации используются алюминиевые провода, что удешевляет продукт, но несколько снижает характеристики

Этот вид электропровода находит широкое применение в самых разных случаях монтажа. Допускается использование АППВ под устройство .

Тип #6 – алюминий АПВ с изоляцией ПВХ

Производится в двух вариантах конфигурации жил – цельнолитая единичная или пучковая (многожильная).

При этом одинарный вариант представлен продукцией, где диапазон сечений 2,5-16 мм2, а вариант многожильного исполнения  доступен в диапазоне 25-95 мм2.

Вариация «пучкового» алюминия – ещё один вид из всего многообразия электрических проводов, который находит применение достаточно часто в практике построения электрических линий

Это одна из тех модификаций, которая допускает применение в условиях высокой влажности. Поддерживается широкий температурный диапазон – от -50°С до +70°С.

Тип #7 – модификация ПВ1 – ПВ5

По сути, аналог АПВ, но выпускается исключительно с медными жилами. Разница между индексами 1 и 5 заключается в том, что первый вариант – это изделие с цельнолитой жилой, а вариант второй, соответственно, многожильный.

Можно сказать – имеет место конструкция АПВ, но проводники выполнены исключительно из меди. Во всем остальном разница практически не замечается. Специфичный вид, используемый под конкретные схемные построения

Эта разновидность часто используется при сборке схем шкафов управления. Поставляется с .

Тип #8 – соединительный шнур ПВС с ПВХ изоляцией

Вид проводника, представляющий конфигурацию электрического шнура. Выпускается с числом жил 2-5 в диапазоне сечений 0,75 – 16 мм. Строение жил многопроволочное (пучковое).

Конструктивный вариант «шнура» под бытовую электрику. Действительно, этот «шнур» часто используется для подключения относительно мощной бытовой техники. Представляет удобный вариант подключения за счёт цветного разделения

Рассчитан для работы в сетях с напряжением до 380 В при частоте 50 Гц.

Особенность исполнения ПВС – высокая степень гибкости. Однако температурный режим несколько ограничен – от -25°С до +40°С.

Тип #9 – плоский шнур ШВВП в оболочке ПВХ

Ещё одна разновидность в «шнуровом» исполнении. Поддерживается вариация численности проводов, объединенных ПВХ оболочкой, в количестве двух либо трёх.

Плоский двухпроводной «шнур» – пара проводников заключенных в поливинилхлоридной оболочке. Также существует конфигурация с тремя проводниками и многожильным строением токоведущей части

Основное применение – бытовая сфера, проводка наружного исполнения. Рабочее напряжение до 380 В, структура жил – пучковая, максимальное сечение 0,75 мм2.

Разновидности электрических кабелей

Если рассматривать исключительно кабели для силовых электрических схем, здесь основным видом выступают следующие силовые кабели:

Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно сформировать общее представление о кабеле электрического назначения.

Исполнение под маркой ВВГ

Широко применяемая, популярная и надежная марка. Кабель ВВГ рассчитан для передачи тока с напряжением 600 – 1000 вольт (максимально 3000 В).

Изготавливается продукт двумя модификациями, с токоведущими жилами сплошной структуры либо пучковой структуры.

Продукт из категории электрических кабелей, отмеченный как популярный и часто выбираемый в качестве материала для построения электрических силовых линий

Согласно продуктовой спецификации, диапазон сечений жил 1,5 – 50 мм. Изоляция поливинилхлоридная позволяет использовать кабель в условиях температур -40…+50°С.

Существуют несколько модификаций этого вида кабельной продукции:

  • АВВГ
  • ВВГнг
  • ВВГп
  • ВВГз

Модификации отличаются несколько иным исполнением изоляции, использованием алюминиевых жил вместо жил медных, формой кабеля.

Силовой гибкий кабель типа КГ

Конструкция ещё одного популярного кабеля, характерного высокой степенью гибкости, благодаря использованию пучковой структуры токоведущих жил.

Исполнение силового гибкого кабеля марки КГ на четыре рабочих токоведущих проводника. Продукт отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики

Исполнение этого вида предусматривает наличие до шести токоведущих жил внутри оболочки. Диапазон рабочих температур  -60…+50°С. Преимущественно, разновидность КГ используется для подключения силового оборудования.

Бронированный кабель ВБбШв

Пример конструкции специальной кабельной продукции в образе продукта под маркой ВБбШв. Токопроводящими элементами могут выступать пучковые или сплошные жилы. В первом случае диапазон сечений 50-240 мм2, во втором 16-50 мм2.

Изоляция кабеля построена сложно-образованной структурой, включая поясную изоляцию, ленточный экран, стальную броню, битум и ПВХ.

Структура силового кабеля под высокое напряжение и значительные мощности. Это один из тех вариантов кабельной продукции, применение которой гарантирует надежность схемы

Существуют несколько модификаций этого вида:

  • ВБбШвнг – негорючая изоляция;
  • ВБбШвнг-LS – при горении не выделяет вредных веществ;
  • АВБбШв – наличие алюминиевых жил.

Умение читать маркировку кабельной продукции пригодиться при выборе изделий и разводке электрических сетей.

Буквенно-цифровая маркировка кабельного продукта: 1) литера 1 – металл жилы; 2) литера 2 – предназначение; 3) литера 3 – изоляция; 4) литера 4 – особенности; 5) цифра 1 – число жил; 6) цифра 2 – сечение; 7) цифра 3 – напряжение (номинал) (+)

Особенности типа материала жилы – Литера 1: «А» –алюминиевая жила. В любом другом случае – жила медь.

Что касается предназначения (Литера 2), то здесь расшифровки следующие:

  • «М» – под монтаж;
  • «П(У)», «МГ» – под монтаж гибкий;
  • «Ш» – инсталляционный; «К» – для контроля.

Обозначение изоляции (Литера 3) и ее расшифровка выглядит следующим образом:

  • «В(ВР)» – ПВХ;
  • «Д» – обмотка двойная;
  • «Н (НР)» – резина негорючая;
  • «П» – полиэтилен;
  • «Р» – резина;
  • «С» – стекловолокно;
  • «К» – капрон;
  • «Ш» – шелк полиамид;
  • «Э» – экранированная.

Особенности, о которых свидетельствует Литера 4, имеют свою расшифровку:

  • «Б» – бронированный;
  • «Г» – гибкий;
  • «К» – оплетка проволочная;
  • «О» – оплетка другая;
  • «Т» – для трубной укладки.

Также классификация предусматривает использование строчных букв и литер, обозначенных латиницей:

  • «нг» – негорючий,
  • «з» – заполненный,
  • «LS» – без хим. выделений при горении,
  • «HF» – без дыма при горении.

Маркировочные обозначения, как правило, наносятся непосредственно на внешнюю оболочку, причем по всей длине продукта через равные промежутки.

Таблица условных обозначений наиболее используемых типов проводов и их соответствие стандартам. Всегда есть возможность определить марку простым чтением непосредственно с оболочки изделия (+)

На нашем сайте есть статьи, посвященные выбору кабельной продукции для обустройства электрических сетей в квартире и доме, советуем ознакомиться:

Выводы и полезное видео по теме

Видеороликом ниже демонстрируется урок «начинающего электрика».

Показан достаточно полезный видеоматериал, который рекомендуется к просмотру в качестве приобретения обобщающих знаний по проводам и кабелям:

Учитывая существование обширного ассортимента проводной и кабельной продукции, потенциальный электрик получает много вариантов под решение любых задач в области электрики.

Однако даже при таком разнообразии достаточно сложно подобрать подходящий продукт для конкретных целей, если нет соответствующих знаний. Будем надеяться, эта статья поможет сделать правильный выбор.

Есть, что дополнить, или возникли вопросы по выбору электрических кабелей и проводов? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования кабельной продукции. Форма для связи находится в нижнем блоке.

Кабель и провод

Многим из нас приходилось видеть огромные опоры с проходящими через них высоковольтными проводами и издалека слышать их жужжание, особенно после хорошего дождя. Линии электропередач, а попросту ЛЭП, обычно располагают в полях, подальше от густонаселённых районов. Они тянутся от огромных мощных электростанций к подстанциям и оттуда расходятся по потребителям. Передача энергии осуществляется с помощью проводов для воздушных линий, подземных и подводных кабелей.


Электрические провода и кабели проложены так, чтобы быть изолированными от земли, людей и транспортных средств. Опорные столбы для воздушных линий могут быть изготовлены из дерева, металла, бетона или композиционных материалов, таких как стекловолокно. В качестве проводника чаще всего используется алюминиевый сплав, скрученный в несколько нитей и (не всегда) армированный стальными волокнами. Медь была популярна в прошлом, хотя до сих пор используется при более низких напряжениях или для заземления, но алюминиевый провод легче и стоит намного меньше. Провода для высоковольтных воздушных линий не покрываются изоляцией, хотя изолированные кабели иногда всё же используются (как правило, для транспортировки энергии на короткие дистанции менее километра). Такие накладные кабели с собственной изоляцией могут быть непосредственно прикреплены к любым конструкциям - это удобно и безопасно, однако высоковольтные линии с неизолированными проводами, конечно же, дешевле, что играет существенную роль при доставке энергии на огромные расстояния.

Большинство современных линий передач использует трехфазный переменный ток, хотя однофазный до сих пор можно встретить, например, в системах электрификации железных дорог. Технология HVDC (передача постоянного тока высокого напряжения) применяется при перемещении энергии на значительные расстояния (сотни и тысячи километров), в подводных силовых системах (длиной более 30 км) или при обмене электроэнергией между сетями, которые не синхронизированы между собой. Наряду с этим HVDC используют для стабилизации крупных распределительных сетей, где обрыв поставки электроэнергии или внезапные новые нагрузки в одной части сети создают опасность рассинхронизации и каскадных сбоев.


Кабель в электрических системах представляет собой проводник или группу проводников для передачи электроэнергии или телекоммуникационных сигналов от одного места к другому. Электрические кабели связи передают голосовые сообщения, компьютерные данные и визуальные образы на телефоны, проводные радиоприемники, компьютеры, телетайпы, факсимильные машины и телевизоры. Четкого различия между электрическим проводом и электрическим кабелем нет. Как правило, первый - это одинарный твердый металлический проводник с изоляцией или без нее, в то время как последний состоит из нескольких жил или сборки изолированных проводников. С помощью волоконно - оптических кабелей, изготовленных из эластичных волокон из стекла и пластика, электрические сигналы преобразуются в световые импульсы для передачи аудио, видео и компьютерных данных.

Наиболее распространенный тип электрического силового кабеля - тот, что подвешен высоко между полюсами или опорами. Эти изделия состоят из нескольких медных или алюминиевых проводов, скрученных вместе в виде концентрических слоев. Медь и алюминий были выбраны из-за их высокой электропроводности, а скрутка дает кабелю прочность. Поскольку силовые кабели постоянно подвергаются серьезным атмосферным воздействиям, для повышения механической прочности кабеля используются не чистые металлы, а сплавы из меди или алюминия, хотя в какой-то степени это приводит к снижению электропроводности. Более широкое распространение получил многожильный кабель с включением высокопрочной нержавеющей стальной проволоки. Многие кабели, особенно те, которые работают при высоких напряжениях - голые (неизолированные), тогда как работающие при более низком напряжении часто имеют покрытия из пропитанной специальными составами хлопчатобумажной оплетки, полиэтилена или другого диэлектрического материала. Эти покрытия обеспечивают некоторую защиту от короткого замыкания и случайного поражения электрическим током. Другой тип электрического кабеля устанавливается в подземных каналах и широко используется в городах, где недостаток пространства или соображения безопасности не позволяют использовать воздушные линии. В отличие от воздушного кабеля, такой "похороненный" кабель неизменно использует чистую медь или алюминий (под землей механическая прочность не является проблемой), а многожильная конструкция проводника повышает электрическую проводимость.



Воздушные и подземные силовые кабели составляют основную часть электрической цепи, проложенной от генератора до конечной точки потребления электроэнергии. Иногда какой-либо участок (а иногда и вся цепь) может потребовать специальных материалов для особых условий эксплуатации, например, при использовании на металлургических заводах и котельных (высокая температура), на подвижном оборудовании (вибрация и чрезмерное сгибание), на химических заводах (коррозия), вблизи ядерных реакторов (высокая радиация), а также на некоторых объектах с экстремальным давлением.

Электрические кабели, используемые для передачи информации, сильно отличаются от силовых кабелей как в функции, так и в конструкции. Силовые кабели предназначены для высоких напряжений и больших токов нагрузки, в то время как напряжение и ток в кабеле связи невелики. Силовые кабели работают на постоянном токе и низких частотах переменного тока, в то время как кабели связи работают на более высоких частотах. Силовой кабель, как правило, имеет не более трех проводников, каждый из которых может быть 2,5 см или более в диаметре; телефонный же кабель может иметь множество проводников диаметром каждого менее 0,125 см.



Защитные покрытия для электрических кабелей связи, как правило, представляют собой трубку из алюминиевого или свинцового сплава, или из комбинации металлических полосок и термопластичных материалов. Изоляция телефонного кабеля, например, состоит из сухой прорезиненной или пропитанной специальными составами целлюлозы (в виде ленты, обернутой вокруг проводника), поливинилхлорида или полиэтилена. Толщина изоляции составляет несколько десятых миллиметра. В наше время широко используется коаксиальный кабель - двухжильный, в котором один из проводников имеет форму трубки, в то время как другой (меньший и круглый в поперечном сечении) находится с минимумом твердой изоляции в центре трубки. Некоторые из этих коаксиальных блоков могут быть собраны под общей рубашкой (оболочкой).

Кабели, изготовленные из оптических волокон, впервые вошли в строй в середине 1970-х годов. В волоконно - оптическом кабеле световые сигналы передаются через тонкие волокна из пластика или стекла с помощью внутреннего отражения. Преимущества оптоволоконных кабелей по сравнению с обычными коаксиальными включают в себя низкую стоимость материала, высокую пропускную способность, безопасность, химическую стабильность и иммунитет от электромагнитных помех. Как и другие типы кабелей, волоконно - оптические изделия разработаны для различных областей применения: наземных, подземных, воздушных и подводных. Такие кабели, как правило, состоят из ядра, встроенного в несколько защитных слоев. Жильный кабель содержит один сплошной или многожильный центральный силовой элемент, который окружен оптическими волокнами; они либо расположены свободно в жесткой центральной трубке, либо плотно упакованы в мягкую, гибкую наружную оболочку. Число и тип защитных слоев, окружающих ядро, зависит от предназначения кабеля. Обычно ядро покрыто слоем меди для улучшения проводимости на большие расстояния с последующим покрытием водонепроницаемым материалом (например, алюминиевой фольгой), чтобы не допустить проникновения воды в волокна. Стальная проволока или тканевые пряди добавляются для увеличения прочности на разрыв, а затем весь кабель заворачивают в полиэтиленовую оболочку (рубашку).



Воздушные линии кроме прочего используются для подачи электрической энергии на трамваи, троллейбусы и поезда; для передающих антенн; в муниципальном хозяйстве в системе уличного освещения и во многих других областях. Для обеспечения безопасной и предсказуемой работы компоненты системы передачи электроэнергии управляются с помощью различных генераторов, рубильников, автоматических выключателей, контроллеров, распределителей нагрузок и другого оборудования.

Воздушные линии электропередач подвергаются негативному воздействию при сильном ветре (раскачивание проводов), перепадах температур, обледенении. Это может привести к скачкам напряжения, повреждению или даже обрыву. В целях безопасности не рекомендуется находиться в районе, близко прилегающем к линии электропередач, забираться на опорные конструкции, использовать различные электроприборы вблизи ЛЭП, запускать воздушных змеев или заниматься дельтапланеризмом. Будьте благоразумны, не приближайтесь без надобности к высоковольтным линиям.

Со всей кабельной продукцией Вы можете ознакомиться в нашем каталоге.

назначение и характеристики основных элементов / Статьи и обзоры / Элек.ру

Бытовые приборы, электроинструменты, промышленное оборудование, осветительная техника — это и многое другое требует применения кабельной продукции для подключения к источнику питания или передачи сигнала.

Для того, чтобы работа осуществлялась наиболее эффективно, существуют разные конструкции монтажных, силовых, сигнальных проводов и кабелей, каждая из которых применима в определённых условиях. Рассмотрим основные составляющие.

Конструкция кабеля

Кабель — это гибкое электротехническое изделие, предназначенное для передачи электроэнергии или радиосигнала от одного элемента сети к другому. Главное отличие кабеля от провода — наличие собственных изоляционных оболочек у каждой из жил, а вся конструкция заключена в общий слой из плотного материала.

Токопроводящие жилы силового многожильного кабеля

Для изготовления используется проволока из меди, стали, алюминия, а также сплавов с низким или высоким сопротивлением. Диаметр жилы кабеля бывает от 1 до 10 миллиметров. Основным требованием к элементу является хорошая электропроводность, которая влияет на допустимый ток нагрузки или коэффициент потери сигнала (в информационных кабелях). Именно электропроводность определяет выбор сечения и количество жил.

Самые популярные материалы внутренних компонентов силового гибкого кабеля:

  • Медь
    Обладает наибольшей проводящей способностью среди всех металлов, кроме серебра. Податливость обработке позволяет получить проволоку любой толщины и длины методом машинной прокатки. Для защиты от коррозии медь покрывают лужением.
  • Алюминий
    Занимает третье место после серебра и меди по показателям электропроводности. Из-за сравнительно невысокой стоимости и практически неиссякаемых запасов в природе алюминий часто заменяет дефицитный красный металл в кабельной продукции. Минус, который ограничивает область применения, — недостаточная устойчивость к повреждениям вследствие перегибов.

Цена силового медного кабеля намного выше, чем у алюминиевого. Это объясняется широкой сферой применения, дефицитностью металла, высокой надёжностью и долговечностью.

Изоляционная оболочка

Покрытие предназначено, во-первых, для создания диэлектрического промежутка в простых и силовых кабелях с медными, алюминиевыми жилами. Во-вторых, выполняет функцию стабилизации геометрических размеров — это важно для радиочастотных изделий. Стоит отметить, что материал, толщина и плотность изоляции влияют на предельное значение рабочего напряжения.

Виды материалов:

  • поливинилхлорид;
  • диэлектрическая резина;
  • кабельная бумага, пропитанная специальным составом;
  • полиэтилен.

Самый распространённый материал для изоляционной оболочки в продукции общепромышленного применения — ПВХ.

Электрические экраны

Экранированный силовой кабель — изделие, защищённое от помех, создаваемых работающими электроприборами. Экраны изготавливают в виде оплётки из алюминиевой проволоки, ленты или фольги. Элемент снижает воздействие электромагнитного поля и способствует повышению качества передаваемого сигнала.

Внешний защитный покров

Прежде чем купить силовой кабель, стоит подробно рассмотреть варианты исполнения внешней изоляционной оболочки, так как этот параметр определяет сферу использования и влияет на выбор способа монтажа.

Различают следующие виды материалов изоляции:

  • Металл — обеспечивает полную долговременную защиту от влаги.
  • Полимерный пластикат — временно препятствует проникновению воды внутрь конструкции. В процессе эксплуатации жидкость постепенно диффундирует через пластик, что приводит к снижению сопротивления.
  • Резина и ПВХ — по эффективности соответствуют металлу.

Существует специализированная продукция, оболочки которой выполнены из технологичных материалов, например, силовой кабель ВВГнг и ВВГнг LS. Особенность заключается в том, что при превышении максимально допустимой температуры изделие не горит, не плавится, не выделяет едкий дым и отравляющий газ. Силовой огнестойкий кабель прокладывают в стратегически важных объектах: на атомных станциях, в аэропортах, медучреждениях и других зданиях, где важно исключить задымление при аварии.

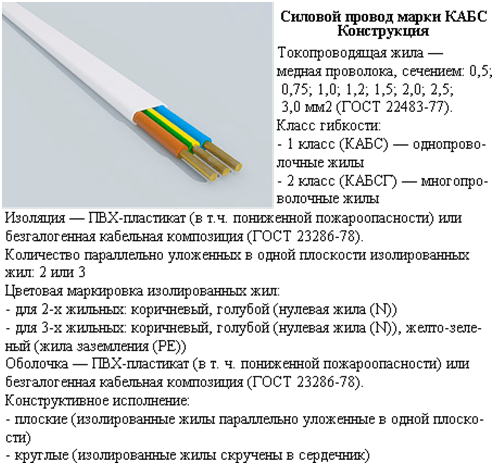

Конструкция провода

Провод может состоять как из одной, так и из нескольких жил, бывает как оголённый, так и с изоляцией. Жилы провода уложены параллельно друг к другу и скручены в пучок. Силовой медный провод часто встречается в составе электрических линий в помещениях, а оголённые варианты используются для передачи энергии в ЛЭП и прокладываются по воздуху.

Конструкция провода напоминает кабельную, однако здесь всё намного проще.

Токопроводящая жила

Выполняет функцию проведения тока. Основные требования: минимальный нагрев, гибкость, устойчивость к поражению коррозией, хорошая электропроводность и невысокая стоимость. Жила гибкого силового провода выполнена в виде проволоки из алюминия или меди, которая характеризуется классами от 1 до 6. Чем выше уровень, тем лучше изделие выдерживает нагрузку на изгиб.

Внешняя изоляционная оболочка

Чтобы купить подходящий силовой провод, стоит заранее определить условия эксплуатации. Продукция без изоляции подходит для прокладки только по воздуху. Наличие оболочки допускает установку в помещениях как открытым, так и закрытым способом.

Внешний слой изготавливается из тех же материалов, что и у кабелей. Стоит отметить, что, независимо от вида оболочки, провода не обладают достаточной герметичностью для размещения в земле или под водой.

Выбор системы электропроводки | Типы кабелей, используемых во внутренней проводке

Последние новости
  • Скидка до 93% - Открытие официального магазина электротехники - Купить сейчас!
  • Скидка 25% на рубашки для электротехники. Ограниченная серия ... Забронируйте здесь
  • Получите бесплатное приложение для Android | Загрузите приложение «Электрические технологии» прямо сейчас!
  • ОФИЦИАЛЬНЫЙ МАГАЗИН
  • НАПИСАТЬ ДЛЯ ET
  • РЕКЛАМА
  • ПОЛИТИКА КОНФИДЕНЦИАЛЬНОСТИ
  • СВЯЗАТЬСЯ С НАМИ
  • Главная
  • Учебники
  • ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  • Подключение
  • Электрооборудование
  • Новое
  • Электропроводка и установка панели солнечных батарей
  • Схемы подключения батарей
  • 1 фаза и 3 фазы
  • Электропроводка и управление Trending
  • EE ESSENTIALS
    • EE How To Exclusive
    • 03 EE Calculators
    • EE Projects
    • EE Q & A Hot
    • EE MCQs New
    • EE Notes & Articles
    • Анализ электрических цепей
    • EE Symbols New
  • 0 BASIC
    • Basic Concepts
    • Basic Concepts Основы
    • Базовая электроника
    • Электрические формулы и уравнения
    • Монтаж электропроводки
    • Основы переменного тока
    • Переменный ток
    • MCQs с пояснительными ответами
    • Вопросы / ответы EE
  • МАШИНЫ
    • Все двигатели переменного тока
    • Трансформатор
  • POWER
    • Энергетическая система
    • Коэффициент мощности
    • Воздушные линии
    • Защита
    • Возобновляемая и экологически чистая энергия
    • Система солнечных панелей
  • CONTROL Каким образом
  • 000 000 Устранение неисправностей 000 Защита
  • Ремонт
  • Электропитание и управление двигателем
  • EE-Tools, Instruments, Devices, Components & Measurements
  • ELECTRONICS
    • All
    • Basic Electronics
    • Boolean Algebra & Logic Families
    • Combinational Di gital Circuits
    • Цифровая электроника
    • Logic Gates
    • Цепи последовательной логики
    • Сигналы
  • Еще
    • АНАЛИЗ ЦЕПЕЙ
      • Цепи постоянного тока 3
      • Электронные схемы
      • AC
      • Электрические цепи
      • Однофазные цепи переменного тока
      • Программное обеспечение
      • Электрические / электронные символы
      • Калькуляторы EE
    • Резисторы
      • Конденсаторы
      • Индуктивность и магнетизм
      • Электрические / электронные символы
      • Электрическое проектирование
    • Светоизлучающие диоды
    • Green Energy
    • Электроэнергия
    • Освещение
    • Искать
    • Switch skin
    • Menu

    ELECTRICAL TECHNOLOGY

    • Search for
    • Switch skin
    Home > Электрооборудование > Выбор системы электропроводки и типов кабелей, используемых во внутренней электропроводке Конструкция электропроводкиМонтаж электропроводкиКак использовать электрические технологии

    4 3 минуты на чтение

    Типы кабелей, используемых во внутренней электропроводке, и выбор электропроводки Система

    Содержание

    Типы, размеры и установка электрических кабелей

    Электрический кабель предназначен для передачи электроэнергии из одной точки в другую.В зависимости от конечного применения кабели могут иметь разные конфигурации, всегда основанные на конструкции в соответствии с национальными и международными правилами.

    Кабели электрические Напряжение

    Электрический кабель измеряется в вольтах, и в зависимости от этого они делятся на ту или иную группу:

    • Кабели низкого напряжения (до 750 В): для различных применений, с термопластическим и термореактивным покрытием. Они спроектированы и построены в соответствии с согласованными стандартами.
    • Кабели низкого напряжения (до 1000 В): (также называемые (0,6 / 1 кВ) Кабели в этом разделе используются для промышленных силовых установок в различных областях (общая промышленность, общественные установки, инфраструктуры и т. Д.) . Они разработаны в соответствии с международными стандартами (UNE, IEC, BS, UL).
    • Кабели среднего напряжения: от 1 кВ до 36 кВ. Они используются для распределения электроэнергии от электрических подстанций к трансформаторным станциям.
    • Кабели высокого напряжения: от 36 кВ.Они используются для транспортировки электроэнергии от генерирующих станций на электрические подстанции.

    Виды электрического кабеля по их применению

    Кабели низковольтные

    Кабели для электрощитов

    Гибкие кабели для электромонтажа электрошкафов . Эти электрические кабели особенно подходят для домашнего использования, для прокладки в общественных местах и ​​для внутренней проводки электрических шкафов, распределительных коробок и небольших электрических приборов.

    Кабели силовые

    Энергокабели для промышленных объектов и общественных мест .Силовые кабели обычно используются для передачи энергии во всех типах низковольтных соединений, для промышленного использования и для частотно-регулируемых приводов (VFD).

    Кабели армированные

    Кабели с алюминиевой или стальной арматурой для установок с риском механического воздействия . Также часто можно найти бронированные кабели в местах, где присутствуют грызуны, а также в установках в помещениях с риском пожара и взрыва (ATEX).

    Тросы резиновые

    Использование сверхгибких резиновых кабелей очень разнообразно.Мы можем найти резиновые кабели в стационарных промышленных установках, а также в мобильных сервисах . Сварочные кабели должны иметь резиновую оболочку, которая позволяет передавать большие токи между сварочным генератором и электродом.

    Кабели безгалогенные

    Кабели повышенной безопасности, не содержащие галогенов (LSZH) с низким выделением дыма и коррозионных газов в случае пожара подходят для использования в электропроводке электрических панелей и общественных мест , всех видов инсталляций в общественных местах, индивидуальных ответвлениях, аварийных цепях , общественные торговые сети, а также для мобильной связи.

    Кабели огнестойкие

    Эти кабели специально разработаны для передачи электроэнергии в экстремальных условиях , возникающих во время продолжительного пожара, гарантируя питание аварийного оборудования, такого как сигнализация, дымососы, акустическая сигнализация, водяные насосы и т. Д. Их использование рекомендуется в аварийных цепях в местах с согласия общественности.

    Кабели управления

    Кабели управления для стационарных или мобильных установок должны быть чрезвычайно гибкими, так как они в основном предназначены для небольших бытовых приборов, для соединения частей машин, используемых в производстве, для систем сигнализации и управления, для подключения двигателей или преобразователей частоты, для передачи сигнала, когда напряжение, вызванное внешним электромагнитным полем, может повлиять на передаваемый сигнал, или для соединений источника питания, чтобы избежать генерации электромагнитных полей.

    Инструментальные кабели

    Это гибкие и экранированные кабели для передачи сигналов между оборудованием в промышленных установках . Особенно подходит для оптимальной передачи данных в средах с высоким уровнем электромагнитных помех.

    Солнечные кабели

    Эти кабели особенно подходят для подключения фотоэлектрических панелей и от панелей к инвертору постоянного тока в переменный. Благодаря конструкции материалов и покрытия, которое особенно устойчиво к солнечному излучению и экстремальным температурам, они могут быть установлены на открытом воздухе с полной гарантией.

    Кабели специальные

    Существует широкий выбор электрических кабелей для специальных установок , таких как: установка временных световых гирлянд на торговых ярмарках; соединения для мостовых кранов, подъемников и подъемников; Применение в погружных насосах и областях питьевой воды, таких как аквариумы, системы очистки, фонтаны с питьевой водой или в плавательных бассейнах для освещения, очистки и очистки.

    Кабели алюминиевые

    Алюминиевые кабели для передачи энергии подходят для стационарной прокладки в помещении, на открытом воздухе и / или под землей.

    Кабели среднего напряжения

    RHZ1

    Кабель среднего напряжения типа RHZ1 с изоляцией из сшитого полиэтилена, без галогенов и не распространяющий пламя и / или огонь. Это кабели, идеально приспособленные для транспортировки и распределения энергии в сетях среднего напряжения.

    HEPRZ1

    Кабель среднего напряжения с изоляцией HEPR, без галогенов и не распространяющий пламя и / или огонь. Идеален для транспортировки и распределения энергии в сетях среднего напряжения.

    МВ-90

    Кабель среднего напряжения с изоляцией из сшитого полиэтилена по американскому стандарту. Для транспортировки и распределения энергии в сетях среднего напряжения.

    РХВхМВх

    Кабель среднего напряжения из меди и алюминия для специального применения. Особенно рекомендуется для установок, где существует риск присутствия масел и химических агентов углеводородного типа или их производных.

    Компоненты электрического кабеля

    В состав электрического кабеля входят:

    • Электрический проводник: , который направляет поток электроэнергии
    • Изоляция: покрывает и сдерживает электрический ток в проводнике.
    • Вспомогательные элементы: , защищающие кабель и гарантирующие его долговечность.
    • Наружная оболочка: покрывает все упомянутые материалы, защищая их снаружи.

    Виды электропроводов

    • Оголенный провод : одинарный твердотельный провод, негибкий и без покрытия.
    • Алюминиевые электрические проводники: в некоторых случаях также используются алюминиевые проводники, несмотря на то, что этот металл на 60% хуже проводник, чем медь.
    • Медные электрические проводники: наиболее часто используемый материал.
    • Гибкий медный проводник: представляет собой набор тонких проводов, покрытых изоляционным материалом. Они гибкие и податливые.
    • Одножильный кабель: одножильный кабель.
    • Многожильный кабель: кабель с несколькими жилами.

    Виды изоляции для электрических кабелей

    Изоляция заключается в нанесении изоляционного покрытия на проводник для предотвращения утечки тока.Их делят на две большие группы: термопласты и термореактивные материалы.

    1. Термопластическая изоляция

    Наиболее распространенными при производстве электрических кабелей являются:

    • ПВХ: Поливинилхлорид
    • Z1: Полиолефины
    • PE : линейный полиэтилен
    • УЕ: Полиуретан

    2. Термореактивная изоляция

    Наиболее распространены:

    • EPR: Этилен пропилен
    • XLPE : сшитый полиэтилен
    • EVA : этилвинилацетат
    • SI : Силикон
    • PCP: Неопрен
    • SBR : Натуральный каучук

    Виды металлических защит электрических кабелей

    В некоторых случаях кабели могут иметь металлические экраны.

    • Экраны: это электрические металлические защиты, применяемые для изоляции сигналов, проходящих через внутреннюю часть кабеля, от возможных внешних помех.
    • Броня : это механическая защита, защищающая кабель от возможных внешних воздействий: животных, ударов и т. Д.

    Номенклатура электрических кабелей по нормам

    Каждый кабель имеет стандартное обозначение. Это обозначение состоит из набора букв и цифр, каждая из которых имеет определенное значение.Это обозначение относится к ряду характеристик продукта (материалы, номинальное напряжение и т. Д.), Которые облегчают выбор наиболее подходящего кабеля для ваших нужд, избегая возможных ошибок при подаче одного кабеля другим.

    Если на кабеле четко не указаны эти данные, это может быть дефектный кабель, который не соответствует правилам безопасности или не гарантирует срок службы и надлежащую работу кабеля.

    Обозначение по типу изоляции

    номенклатура Тип кабеля
    р Сшитый полиэтилен (XLPE)
    X Сшитый полиэтилен (XLPE)
    Z1 Безгалогенный термопластичный полиолефин
    Z Безгалогенный термореактивный эластомер
    В Поливинилхлорид (ПВХ)
    S Безгалогеновый термореактивный силиконовый компаунд
    Д Этиленпропиленовый эластомер (EPR)

    Обозначение экрана внутренней облицовки, якоря сиденья

    номенклатура Тип кабеля
    C3 Экран из медной проволоки, спирально расположенный
    C4 Экран медный в виде оплетки на собранных изолированных жилах.
    В Поливинилхлорид (ПВХ)
    Z1 Безгалогенный термопластичный полиолефин

    Если нет экрана, внутренней облицовки и седла якоря, буква не используется.

    Обозначение различных типов брони

    номенклатура Тип кабеля
    Ф. Стальная обвязка по спирали.
    FA Алюминиевая лента по спирали
    FA3 Продольно гофрированная алюминиевая лента
    M Заводная головка из стальной проволоки
    MA Заводная головка из алюминиевой проволоки

    Обозначение наружной оболочки

    номенклатура Тип кабеля
    В Поливинилхлорид (ПВХ)
    Z1 Безгалогенный термопластичный полиолефин
    Z Безгалогенный термореактивный эластомер
    N Вулканизированный хлорированный полимер

    Обозначение проводника

    номенклатура Тип кабеля
    К Гибкая медь (класс 5) для стационарных установок
    Ф. Гибкий медный кабель (класс 5) для мобильной связи
    Д Гибкий для кабелей сварочного аппарата.Когда на нем нет букв, провод из сплошной меди 1 или 2 класса.
    AL AL Если проводник сделан из алюминия, отображается (AL).

    Номинальная нагрузка

    Номинальная напряжение
    0,6 / 1 кВ Номинальное напряжение 1000 В

    Расшифровка количества жил

    номенклатура Тип кабеля
    nGS Количество и сечение жил в мм2 с желто-зеленым проводом
    nxS Количество и сечение жил в мм2, без жилы Желтый / Зеленый

    Правила проектирования кабелей

    Правила проектирования кабелей также указаны в маркировке каждого кабеля:

    • UNE 21123
    • МЭК 60502
    • UNE 21150

    Дополнительные данные

    номенклатура Тип кабеля
    CE CE Маркировка CE является обязательной для маркетинга продукта в Европейском сообществе.Эта маркировка может быть на продукте или на упаковке.
    Дата производства Дата изготовления (ГГММДД). Дата изготовления обычно указывается для отслеживания. Прослеживаемость позволяет узнать, кто, когда и где выполнил каждый этап процесса и с какими материалами.

    Вы можете просмотреть концепции в этом видео, которое мы подготовили:

    Критерии определения размеров электрических проводников

    Существует два критерия выбора размеров медных проводников:

    • В стандарте AWG-American Wire Gauge проводники определяются путем указания количества проводов и диаметра каждого провода.
    • При европейском сечении (мм2) проводники определяются путем указания максимального сопротивления проводника (Ом / км). Жесткие или гибкие проводники определяются путем указания минимального количества проводов или максимального диаметра проводов, образующих их. Кроме того, фактические геометрические сечения несколько меньше, чем указанные в качестве номинальных.

    Размеры электрического кабеля

    Сечение в мм2 (AWG) ТЕКУЩЕЕ ПОТРЕБЛЕНИЕ Б / У
    25 мм2 4 Очень высокий Центральное кондиционирование и промышленное оборудование..
    16 мм2 6 Высокий воздух Кондиционеры, электроплиты и подключения к электросети.
    10 мм2 8 Средне-высокий Холодильники и сушилки.
    6 мм2 10 Средний Микроволновая печь и блендеры
    4 мм2 12 Средний Освещение
    2.5 мм2 14 Меньше Лампы
    1,5 мм2 16 Очень низкий Термостаты, звонки или системы безопасности.

    Типы цветов электрических кабелей и их значение

    Цвета электрических кабелей соответствуют стандарту Международной электротехнической комиссии IEC 60446 . Для обозначения проводов допускаются следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый, розовый и бирюзовый.

    • Нейтральный провод : синий. Рекомендуется не использовать больше синих проводов, чтобы избежать путаницы.
    • Фазовый провод : черный, серый или коричневый.
    • Защитный провод или заземляющий провод : два цвета, желтый и зеленый. Использование однотонных кабелей желтого или зеленого цвета разрешается только в тех местах, где по соображениям безопасности исключена возможность их перепутывания с системой заземления.

    Обжим кабельных наконечников | DIN 46235 | DIN 46234

    Опубликовано 29 августа 2018 г.

    Кабельные наконечники - применения и стандарты обжима

    Thorne & Derrick International, базирующаяся в Великобритании, являются ведущими поставщиками кабельных наконечников и соответствующих инструментов для обжима для кабелей низкого, среднего и высокого напряжения и систем питания - в этой серии статей Klauke обсуждается теория и практика установки кабельных наконечников и соединителей компрессионного типа.

    Кабельные наконечники и обжимные инструменты

    Klauke используются монтажниками, линейными мастерами, монтажниками и электриками для прокладки подземных кабелей и проводов воздушных линий в силовых, передающих и распределительных сетях, включая системы низкого и высокого напряжения, 11 кВ-33 кВ .

    ➡ Загрузите каталог 2018 Klauke Cable Lugs и ознакомьтесь с полным ассортиментом инструментов для резки и обжима кабелей .

    В этой статье мы рассмотрим следующее:

    • Обжимные кабельные наконечники по DIN 46235 для опрессовки одножильных, многопроволочных, тонкопроволочных и тонкопроволочных медных проводников
    • Медные кабельные наконечники «стандартного исполнения» из электролитической меди (EN 13600)
    • Компрессионные кабельные наконечники Клеммы DIN 46235 не для одножильных проводов
    • Выбор правильного наконечника во многом зависит от типа кабеля
    • Международный стандарт IEC 1238 Часть 1 - электрические и механические свойства кабельных наконечников

    Несмотря на то, что кабельные соединения имеют относительно низкую стоимость по сравнению с ценой за метр кабеля и часто являются запоздалым проектом, важность определения и установки правильного типа наконечника имеет решающее значение для безопасной и надежной работы низковольтных систем высокого напряжения - a плохое соединение кабеля может привести к увеличению сопротивления соединения и даже к возгоранию.Что еще хуже, смертельный исход.

    Неправильные инструменты и кабельные зажимы могут стать причиной повышения температуры и возгорания.

    В этом блоге T&D покажет вам правильную процедуру обжима кабеля. Доступны сотни различных версий кабельных наконечников .

    Инженеру-электрику и специалисту по соединению кабелей очень сложно выбрать из этого широкого диапазона подходящий наконечник для каждого конкретного применения.

    В следующей статье представлен обзор различных типов наконечников для медных проводников и подробно описаны факты, которые гарантируют безопасное и постоянное электрическое соединение.

    В принципе мы различаем 3 типа кабельных наконечников:

    Обжимные кабельные наконечники по DIN 46235

    Стандарт DIN 46235 определяет применение, размеры и маркировку кабельных наконечников - этот стандарт позволяет использовать эти наконечники для сжатия одножильных, многожильных, тонкопроволочных и тонкопроволочных медных проводов и кабелей.

    3 типа наконечников: кабельные наконечники DIN, стандартные трубчатые кабельные наконечники и клеммы из листового металла (слева направо)

    Маркировка на изделии предоставляет установщику информацию о происхождении и применении кабельных наконечников DIN 46235, что также относится к стандартным трубчатым кабельным наконечникам.

    Кабельные наконечники для обжима

    DIN показывают необходимое количество обжимов, указанное производителем: Маркировка «KL 22 12 - 150»

    • KL: указывает производителя (в данном случае Klauke)
    • 22: Код штампа (только для зажимных проушин DIN 46235)
    • 12: Метрический размер болта для соединительного болта: размер M12 (диаметр отверстия 12 мм)
    • 150: Поперечное сечение жилы, кв. Мм

    Кроме того, на этих наконечниках указано количество необходимых обжимов.Для установки стандарт DIN рекомендует обжимные матрицы в соответствии с DIN 48083 , части 1, 3 и 4 для одножильных, многопроволочных и тонкопроволочных проводов.

    Стандарт для плетеных веревок ссылается на информацию производителя.

    Klauke обычно рекомендует использовать шестигранные обжимные матрицы в соответствии с DIN 48083, часть 4 для установки зажимных проушин DIN 46235 - диапазон поперечных сечений жил кабеля от 6 до 1000 кв. Мм, размеры болтов от 5 до 20 мм.

    Электролитическая медь согласно EN 13600 является обязательной.

    Для защиты от коррозии зажимные кабельные наконечники - а также стандартные трубчатые кабельные наконечники и клеммы - покрыты оловом для защиты от окисления.

    Медные кабельные наконечники «стандартное исполнение»

    Помимо кабельных наконечников DIN , многие производители также предлагают стандартные трубчатые кабельные наконечники, также изготовленные из электролитической меди в соответствии с EN 13600. Что касается размеров, стандартные трубчатые наконечники в большинстве своем короче, чем наконечники DIN, а также отличаются размерами труб. .

    • DIN EN 13600 Медь и медные сплавы - бесшовные медные трубы для электрических целей; Немецкая версия EN 13600: 2013

    Обжимные кабельные наконечники по DIN длиннее стандартных трубчатых кабельных наконечников

    Однако, поскольку эти проушины также подлежат испытаниям по стандарту IEC 1238 Часть 1, долговечность электрического и механического соединения не пострадает.

    Все наконечники, независимо от типа, можно правильно обжать только при использовании подходящего инструмента для обжима кабеля.Неправильный инструмент или непрофессиональная обжимка могут привести к увеличению сопротивления соединения, повышению температуры и даже возгоранию.

    Стандартные трубчатые кабельные наконечники (слева) имеют размеры трубки, отличные от размеров обжимных кабельных наконечников DIN (справа)

    Чтобы исключить этот риск, Klauke рекомендует обжимать свои наконечники своими инструментами - это согласованные системы обжима, избегайте смешения потенциально несовместимых брендов.

    Клеммы из листового металла согласно DIN 46234

    Беспаечные клеммы

    Также для клемм из листового металла действуют определенные стандарты DIN в отношении применения, размеров и маркировки.

    За исключением зажимных кабельных наконечников Клеммы DIN 46235 предназначены только для опрессовки многожильных, тонких и очень тонких многожильных проводов, но не для одножильных проводов.

    Неправильный обжим

    Неправильный обжим

    Правильный обжим

    Сравнение неправильных и правильных обжимов: неправильный обжим (обжим, средний: обжим с низким усилием, и использование неправильных обжимных инструментов может привести к увеличению сопротивления соединения и может поставить под угрозу установку)

    Какой кабельный наконечник подходит для какого приложения?

    Поперечное сечение от 0.От 5 до 240 квадратных метров, размер болтов от 2 до 16 мм.

    Среди прочих терминалов они могут быть найдены в шкафах электрического управления и транспортных средствах общественного транспорта, таких как железнодорожные вагоны и подвижной состав.

    Клеммы из листового металла

    также изготавливаются из электролитической меди в соответствии со стандартом EN 13600. Но есть разница в основном материале - стандартные трубчатые наконечники для сжатия изготавливаются из медных трубок, а клеммы без пайки - из медных листов.

    Клеммы

    имеют паяный шов, поскольку стандарт DIN предписывает закрытые трубки.

    Стандарт DIN не определяет инструменты для обжима - Klauke рекомендует использовать собственные инструменты для обжима кромок.

    Полезная информация

    Выбор правильного кабельного наконечника во многом зависит от типа кабеля. Для кабелей по DIN 57295 можно использовать следующие наконечники:

    • Кабели классов 1, 2, 5 и 6: зажимные наконечники DIN 46235
    • Кабели, класс 2: стандартные трубчатые наконечники
    • Кабели класса 2, 5 и 6: клеммы

    На практике может случиться так, что гибкие жилы кабеля классов 5 и 6 не входят в соответствующий кабельный наконечник.Для таких случаев Клауке рекомендует так называемые кабельные наконечники F с большим внутренним диаметром и расширяющимся входом. Рекомендуется опрессовка с выемкой.

    Для установки проушин DIN необходимо использовать обжимные инструменты с кодами матриц согласно DIN 48083 часть 4.

    Электрические и механические свойства

    Международный стандарт IEC 1238, часть 1, применяется к электрическим и механическим свойствам кабельных наконечников. Требования к постоянному и безопасному электрическому соединению для предполагаемого применения подробно описаны в этом стандарте.

    Определены как испытание на механическое выдергивание, так и испытание на электрическую износостойкость.

    Испытательный цикл имитирует применение на практике: соединение нагревается 1000 раз до 120 ° C для имитации утреннего пика напряжения в системе электроснабжения общего пользования.

    Также проводятся сильноточные испытания кабельных наконечников при температуре 250 ° C.

    Ответственность за соблюдение этих правил безопасности лежит на каждом производителе кабельных наконечников.По этой причине производители указывают соответствующий тип кабеля, который будет использоваться с их наконечниками. Помимо нормативов, известные производители предъявляют дополнительные требования к качеству.

    F-Кабельные наконечники с раструбным вводом представляют собой вариант, когда кабели класса 5 и 6 не подходят для обычных кабельных наконечников.

    Кабельные наконечники

    Klauke подвергаются процессу «отжига», чтобы подготовить материал к растяжению и твердости, а также снизить риск разрушения. F-Кабельные наконечники с расширяющимся входом представляют собой вариант, когда кабели класса 5 и 6 не подходят для обычных наконечников.

    Этот процесс увеличивает срок службы и обеспечивает большую защиту проушины от вибрации. Это еще одна причина, по которой Klauke рекомендует использовать качественные кабельные наконечники от известных производителей.

    Более длинная трубка кабельных наконечников Klauke (вверху) гарантирует высокое качество соединения.

    Качество наконечников часто можно определить по визуальным характеристикам: кабельные наконечники без заусенцев с плоской ладонью и чисто обработанным концом являются признаком высококачественного электрического разъема.

    Кабельные наконечники высокого качества Klauke

    Дополнительная литература

    Просмотрите другие блоги в этой серии статей о кабельных наконечниках, кабелях и инструментах для обжима :

    Медные кабельные наконечники для специального применения

    Обжим кабелей с выемкой - преимущества и ограничения

    Кабельные наконечники и зажимы - методы обжима с шестигранной v-образной выемкой

    Кабельные наконечники и обжим с использованием метода шестигранного обжима

    Стандарт DIN - обжим и сжатие алюминиевых кабельных наконечников и соединителей

    Медь и алюминий - обжим кабелей CU-AL

    Обжимные инструменты с электрическим приводом для больших объемов работ

    Аксессуары для кабелей низкого и среднего напряжения и электрооборудование подстанций

    Thorne & Derrick - специализированные дистрибьюторы ведущих производителей кабельной арматуры , соединительного и установочного оборудования.

    LV MV HV кабельная арматура, используемая для соединения, концевой заделки, соединения, зажима и уплотнения силовых кабелей к подстанциям с воздушной и газовой изоляцией, трансформаторам, распределительным устройствам и сетям воздушных линий.

    Наведите курсор на нашу интерактивную электрическую сеть , чтобы узнать больше об ассортименте нашей продукции.

    LV 600/1000 В MV 11 кВ 33 кВ HV 66 кВ 132 кВ

    Электробезопасное оборудование подстанций и воздушных линий

    Произведено CATU Electrical для обеспечения безопасного строительства, обслуживания и ремонта подземных кабелей и сетей воздушных линий до сверхвысокого напряжения (400 кВ).

      T&D - КАБЕЛИ ♦ СОЕДИНЕНИЯ ♦ РАЗЪЕМЫ ♦ СОЕДИНИТЕЛИ ♦ ВВОДЫ ♦ ЗАГЛУШКИ ♦ ЗАЖИМЫ И ЗАГЛУШКИ ♦ КАНАЛ ♦ УПЛОТНЕНИЯ ♦ ARC FLASH PPE
    ЗАЗЕМЛЕНИЕ ♦ ПИТАТЕЛЬНЫЕ СТОЛБЫ ♦ ИНСТРУМЕНТЫ ДЛЯ СОЕДИНЕНИЙ ♦ ИНСТРУМЕНТЫ ДЛЯ РЕЗКИ И ОБРЕЗКИ КАБЕЛЯ ♦ ХОЛОДНАЯ УСАДКА ♦ ТЕПЛОВАЯ УСАДКА ♦ ПРЕДОХРАНИТЕЛИ


    Дополнительная литература


    .
    Типы электрических кабелей: Виды кабелей, проводов: их назначение

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Scroll to top
