Толщина лаг для пола: размер бруса, толщина деревянных половых лаг, максимальная длина без опоры, сечение перекрытия на фото и видео

размер бруса, толщина деревянных половых лаг, максимальная длина без опоры, сечение перекрытия на фото и видео

Содержание:

Что представляют собой лаги
Плюсы и минусы установки лаг
Линейные размеры деревянных балок
Расчет отдельных параметров лаг
Советы по монтажу лаг

Среди современных материалов для обустройства напольного покрытия деревянные полы занимают одно из лидирующих мест. Как правило, их монтируют на лаги, которые являются элементом несущей конструкции дома. Правильная установка лаг под деревянные полы непосредственно влияет на надежность напольной поверхности и срок ее эксплуатации.

Что представляют собой лаги

Балки, продольно и поперечно расположенные на черновом основании в помещении, называют лагами. К ним крепят доски, формирующие деревянный пол. Для изготовления лаг используется сухая первосортная древесина, которую нужно просмолить, произвести ее обработку антисептическими и огнезащитными средствами, а также составами от порчи материала грызунами и насекомыми.

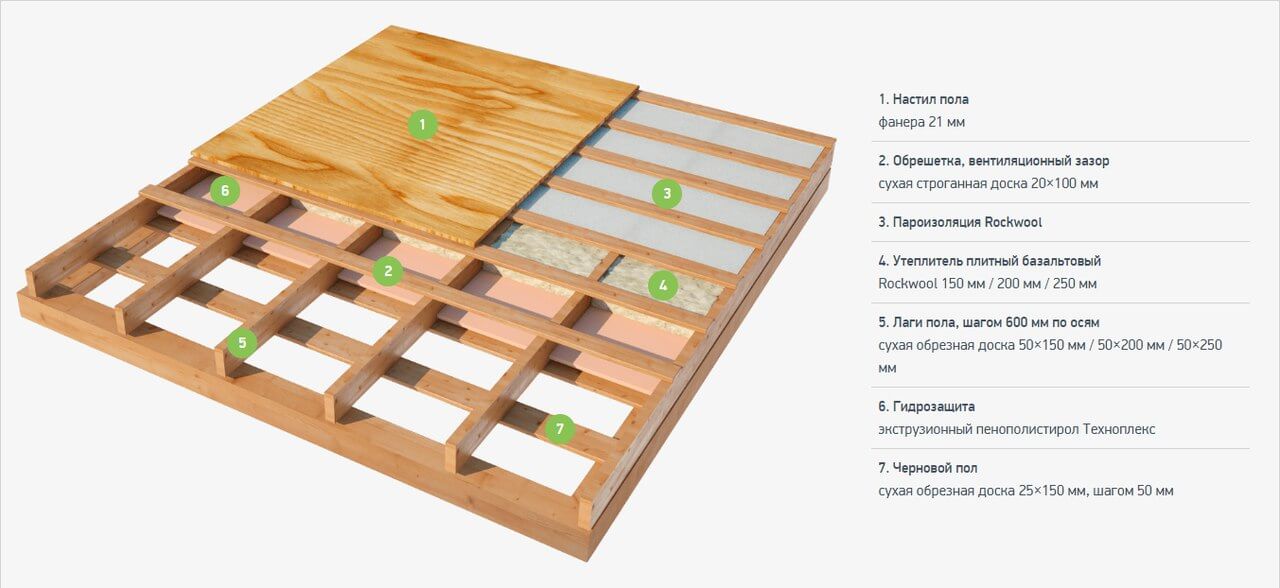

Лаги, изображенные на фото, выполняют следующие функции:

• создается ровная поверхность пола и правильно перераспределяется нагрузка на фундамент;
• между черновым основанием и обратной стороной напольной доски образуется воздушный зазор;
• пространство между ними можно заполнить звуко- и теплоизоляционными материалами, что приводит к снижению шумовой нагрузки и уменьшает потери тепла;
• благодаря их установке, имеется возможность быстро заменить пришедший в негодность элемент напольного покрытия.

Если расчет половых лаг и их монтаж произведен правильно, деревянный пол прослужит много лет.

Плюсы и минусы установки лаг

В монтаже напольного покрытия на лаги есть ряд преимуществ:

1. В имеющееся между ними пространство можно уложить не только теплоизоляционные материалы, но и провода и трубы инженерных систем.
2. Стоимость брусков невысокая, а установка лаг для пола выполняется достаточно просто, установить их при желании может каждый домашний умелец.
3. Опорная конструкция из них способна выдерживать 5-тонную нагрузку на каждый «квадрат».
4. Нередко при необходимости отреставрировать пол достаточно бывает произвести ремонт лаг. При этом перестилать напольное покрытие не требуется.
5. Нагрузка, оказываемая на перекрытие здания, меньше, чем при обустройстве цементной стяжки, поскольку конструкция весит немного.
6. Благодаря использованию брусков, можно вывести расположение плоскости пола на любую высоту.
7. После того как смонтирована конструкция, проводить дополнительные работы не потребуется. К укладке напольных изделий приступают сразу же.

Пол, смонтированный на лагах, имеет также и недостатки:

1. Уменьшается высота помещения на несколько сантиметров.
2. Трудоемкая технология выполнения работ. Элементы конструкции сложно разметить и установить.

Линейные размеры деревянных балок

Ширина и длина лаг для пола – это их главные параметры, которые учитывают при выборе материала для сооружения деревянного каркаса:

Определение ширины. В процессе проведения монтажных работ прямоугольной формы бруски укладывают на ребро с целью придания деревянной конструкции требуемой жесткости. При этом, когда изготавливают лаги для пола — размер бруса должен быть следующим: ширина в 2 раза меньше высоты.

Определение длины. Данный параметр напрямую зависим от площади основания. Правда, когда подбирают лаги для пола – размер определяют, учитывая технологические зазоры, поскольку расстояние между балками и стеной должно составлять около 5 сантиметров.

Зазоры необходимы для того, чтобы не допустить значительной деформации конструкции в случае температурного расширения древесины. Максимальная длина лаги без опоры в зависимости от направления монтажа пола должна соответствовать либо ширине, либо длине комнаты.

Поскольку толщина лаг для деревянного пола напрямую зависит от величины пролетов между опорами, отсюда существует прямая зависимость между шагом лаг и толщиной бруса. Это означает, что, чем толще брусок, тем шире шаг.

Расчет отдельных параметров лаг

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Чтобы выполнить расчет лаг пола, учитывают их основные параметры. При этом нужно помнить, что располагаться они должны в 1,5-2 раза выше высоты монтажа настила – в противном случае забитый гвоздь не сможет удерживать половицы.

Когда осуществляют расчет лаг, то при 50 — миллиметровой толщине доски, высота брусков должна равняться 100 миллиметрам (прочитайте также: «Какая толщина половой доски подойдёт для пола»). Если черновой настил делается из фанеры или других листовых материалов толщиной 20 миллиметров, можно использовать более низкие бруски (30-40 миллиметров).

Изготавливать деревянные лаги необходимо из древесины хвойных пород, при этом влажность заготовок не может превышать 20%. Сечение лаг для пола должно иметь прямоугольную форму. Для их выпиливания берут доски, имеющие толщину 50-60 миллиметров.

Подготовленные лаги следует укладывать с шагом 40-70 сантиметров поперек светового потока, идущего из окон. Если известны размеры комнат и шаг укладки, будет несложно выполнить расчет лаг перекрытия и количество требуемых элементов. Деревянные бруски перед монтажом следует два раза обработать антисептиком, который заменить можно горячим битумом.

При выборе высоты лаг во внимание принимают толщину слоя теплоизоляции. Обычно из материалов для утепления выбирают минеральную вату, производимую в плитах, толщина которых равна 5 сантиметрам. Аналогичным должен быть такой размер лаг для деревянного пола как высота.

При укладке теплоизоляции в два слоя, потребуются 100-миллиметровая высота лаг. Шаг монтажа напрямую зависит от толщины материала, используемого для укладки чернового пола. Чем настил тоньше, тем чаще нужно устанавливать лаги. Например, если для подложки под чистовой пол задействуют 12-миллиметровую фанеру, то шаг укладки должен быть около 30 сантиметров.

Обычно черновой пол создают из шпунтованной доски – еловой, пихтовой или сосновой. Для чистового напольного покрытия их не используют, поскольку хвойная древесина мягкая – на ее поверхности оставляют след женские каблуки. Сверху монтируют пол из ламината или другого материала для финишной отделки. При шаге лаг, равном 50 сантиметрам, рекомендуемая толщина досок – не менее 35 миллиметров.

Нужно понимать, что зависит расстояние между лагами от толщины доски, это необходимо учитывать заранее. Например, при таком параметре досок как 20, 24, 30,50 миллиметров, промежуток соответственно должен составлять 300, 400, 500,1000 миллиметров.

Изготовление лаг выполняют не только из древесины. Их также производят из железобетона, металла и различных полимеров. Наиболее высокой прочностью отличаются железобетонные изделия, которые обычно задействуют при возведении загородного дома. Лаги из других материалов используют при ремонте пола.

Когда основой для обустройства пола выбраны деревянные балки, лаги крепят саморезами. Размер крепежных элементов должен быть больше, чем толщина брусков в 2 раза. Преимущество такого метода заключается в том, что для регулировки высоты расположения лаг не требуется дополнительно применять специальные подкладки.

Советы по монтажу лаг

Начинают укладку брусков от противоположных стен, отступив от них 20-30 сантиметров.

Для контроля над горизонтальностью монтажа задействуют уровень.

Между брусками натягивают леску или капроновую нить. Согласно ей монтируют остальные лаги.

При проведении расчетов не следует забывать о том, что они уменьшают высоту комнат не менее, чем на 10 сантиметров.

Элементы чернового пола (листы или доски) необходимо прикреплять к каждой из лаг.

Вместо бруса с определенным размером сечения можно задействовать попарно соединенные между собой доски, которые достигают нужного параметра в поперечнике.

При наличии бетонной основы лаги к ней крепят оцинкованными металлическими уголками, для фиксации которых берут дюбеля и саморезы. Уголки иногда заменяют приспособлениями П-образной формы.

При необходимости для достижения требуемой длины лаг, деревянные бруски стыкуют между собой.

Под местом, где они соединяются, монтируют надежную опору, которой может быть, например, кирпичный столб. Для его постройки выкапывают ямку 10-сантиметровой глубины, засыпают ее песком и сверху поливают водой. Поверх песчаной подушки укладывают слой полиэтилена и помещают на него цементно-песчаную смесь. После этого из красного кирпича сооружают столбики.

Лаги, применяемые для пола могут быть различных размеров, но самый ходовой

От качественно подготовленного основания для пола зависит время эксплуатации и чистового и чёрного полов. Рынок предлагает много новых современных технологий. У них масса преимуществ в воплощении любых идей. Несмотря на новшества, популярность «старых» полов на лагах не падает.

• Что надо знать о лагах
• Особенности выбора лаг
• От чего зависит выбор материала для лаговых брусов?
  • Деревянные перекрытия
  • Бетонные перекрытия
  • Земляное основание
• Шаг установки лаг — основа расчёта материалов
• Поэтапная укладка лаговых конструкций

Что надо знать о лагах

Независимо от того какое основание у дома, любой пол можно уложить на лаги. Самые популярные это лаги из дерева или пластика, встречаются также из бетона или из металла.

Лаги представляют собой, в основном, деревянные бруски, которые располагаются под чистовым покрытием полов. Параметры лаг могут быть различными, но самым ходовым считается брус сечением 50х100 миллиметров. Лаги предназначены для более равномерного распределения нагрузки, повышения тепло и шумоизоляции, расположения коммуникаций в промежутке под полом, а также выравнивания поверхности и создания поверхности пола.

Чаще всего используются деревянные лаги из-за их цены, либо из пластика за удобство установки. Деревянные лаги делаются из массива дерева хвойных пород второго или третьего сорта влажностью 18-20%.

Особенности выбора лаг

У непрофессионалов может возникнуть вопрос какого сечения выбрать брус (лаги). В данном случае приходится учитывать целый ряд факторов:

• учитывать размеры помещения, толщину досок и пролёты. Чем шире расстояние между балками, тем больше должны быть бруски в сечении.
• неизменное соотношение высоты к ширине бруса — высота равна два, а ширина полтора. Например, брус 70×100 или 150×200 миллиметров.
• для создания вентиляционного зазора, расстояние между чистовым полом и теплоизолятором должно быть минимум 2 сантиметра, поэтому при покупке бруса надо учитывать зазор.
• брус приобретается точных размеров. При выравнивании лаг используются подкладки (на грунте — кирпичи).
• определение расстояния между рядами брусов. Каждый столбик из кирпичей устанавливается на фундамент 40х40 сантиметров.

От чего зависит выбор материала для лаговых брусов?

Выбор зависит от индивидуальных предпочтений каждого из нас. Вариантами покрытия полов могут быть доски, фанера, ОСБ.

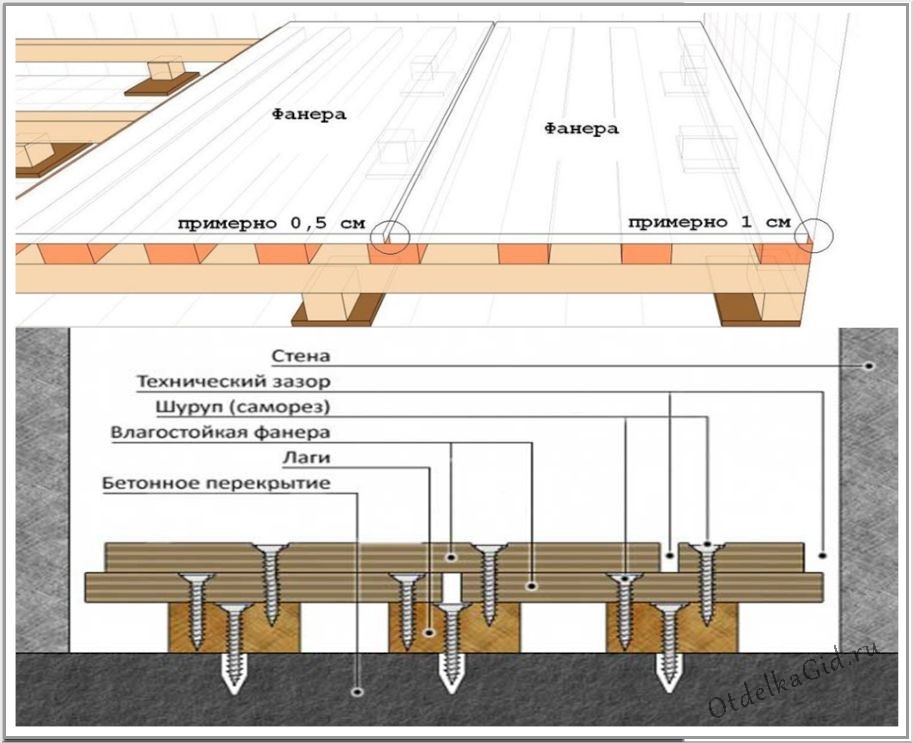

При покрытии фанерой, её толщина должна быть от 12 миллиметров и шаг между лагами 30 сантиметров. Если применяется ОСБ, то параметры будут следующие: толщина от 18 миллиметров, шаг — 30 сантиметров.

Основным же материалом всё же является шпунтованная доска.

При настиле полов из шпунтованной доски используются хвойные породы дерева. Это традиционная практика. Сейчас стали распределять для чего какая порода дерева подходит.

1. Доски хвойных пород используются для полов с небольшой нагрузкой.
2. Ольху и осину хорошо использовать в спальне или в детской.
3. Самые прочные и долговечные полы из дуба.
4. Сибирская лиственница используется в банях. Она твёрдая и не гниёт.

Если надлежащим образом следить за доской и правильно её уложить, то для всех полов подойдёт доска из сосны.

Так как речь идёт о лаговых элементах — рассмотрим для начала на какие основания они укладываются. Основания или перекрытия могут быть земляными, деревянными, железобетонными, кирпичными.

Деревянные перекрытия

В этом случае трудно рассчитывать на то, что балки будут ровными, а следовательно, трудно добиться ровной поверхности. Брус крепится сбоку к балкам. Для крепления используются неполные шурупы в 2,5 раза длиннее ширины лаги. Диаметр шурупов 6 миллиметров. Как вариант можно использовать второй слой лаг, если расстояние между балками очень большое.

Бетонные перекрытия

Прежде чем укладывать лаги на бетонные перекрытия нужно сделать гидроизоляцию. Делается тепловая и шумовая изоляция, цементная стяжка и затем укладываются лаги. На эти брусы можно стелить чистовой пол. Бруски должны быть не короче двух метров. Если приходится стыковать лаги, то стыки в рядах должны быть смещены друг относительно друга на полметра. Бруски укладываются на стяжку пола или, если нет возможности, на гидроизоляцию. На мягкие слои утеплителей укладывать брус нельзя. Тепло- и шумоизоляция укладывается между лагами.

Земляное основание

Поверхность очищается от дёрна. Насыпается слой гравия около 50 мм, утрамбовывается и заливается бетоном также толщиной 50 миллиметров. После этого следует укладка гидроизоляции, утеплителя и стяжки. Оптимальное расстояние между лагами 350-400 миллиметров.

Шаг установки лаг — основа расчёта материалов

Шаг — это важный показатель для расчётов количества необходимых материалов. От расстояния между лаговыми брусами зависит толщина досок и их способность выдерживать нагрузки. Например, при толщине доски 25 миллиметров, расстояние между лаговым брусом должно быть от 30 до 40 сантиметров. Доски толщиной 50 миллиметров допускают шаг до одного метра. Самым распространённым материалом для пола является доска толщиной 40 миллиметров. В этом случае стандартное расстояние между брусами будет составлять 70 сантиметров.

Делая расчёты, надо помнить, что расстояние от стены до первого элемента (первой лаги) должно составлять половину от расстояния между лагами пола остальной конструкции. То есть делим 70 на 2 и получаем 35 сантиметров.

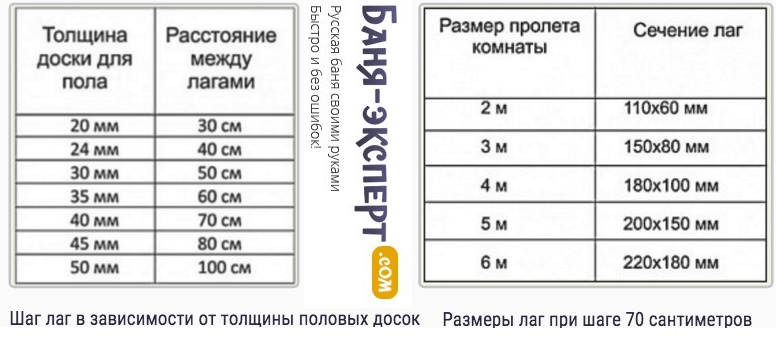

Существуют параметры определения соотношения размеров лаг к пролёту:

• если пролёты 2 метра, то сечение будет 110х60 мм;
• если пролёты 3 метра, то сечение будет 150х80 мм;
• если пролёты 4 метра, то сечение будет 180х100 мм;
• если пролёты 5 метров, то сечение будет 200х150 мм;
• если пролёты 6 метров, то сечение будет 220х180 мм.

Также существует сетка для шага опорных столбов под лаги.

Столбики устанавливаются с шагом 1-2 метра. Соотношение будет следующим:

• если шаг опорных столбов 1 метр, то сечение — 80х50 мм;
• если шаг опорных столбов 1,2 метра, то сечение — 90х50 мм;
• если шаг опорных столбов 1,5 метра, то сечение — 100х50 мм;
• если шаг опорных столбов 2 метра, то сечение — 110х60 мм;

Выполняя настилку пола своими руками, необходимо учитывать и ориентировку лаговой конструкции в пространстве.

1. Укладываются доски вдоль помещения или перпендикулярно стене с окном. Только так пол будет казаться единым целым и проникающий свет не будет создавать тени.
2. В коридорах и прихожих доски укладываются вдоль движения, лаговый брус перпендикулярно доскам.

Чтобы правильно закрепить брус, рассмотрим какие способы крепления существуют.

Раньше употреблялось крепление гвоздями. Со временем доска начинает играть, крепление расшатывается, появляется скрип. Можно применять дополнительное крепление металлическими уголками.

Способы крепления:

• деревянные элементы крепятся саморезами;
• шуруп вкручивается в древесину на глубину 3–4 сантиметра;
• при креплении лаги к кирпичному или бетонному основанию вместо саморезов используются дюбеля;
• вместо уголков можно использовать «П-образные» металлические соединения.

Поэтапная укладка лаговых конструкций

Сначала предстоит выполнить ряд предварительных работ:

• поверхность для укладки должна быть сухой, чистой и загрунтованной;
• доски просушиваются и обрабатываются антисептиком;
• шумоизоляция выполняется из шлака, песка или ДВП;
• зазор между лагами и стенами 30-40 мм;
• проверка уровнем горизонтальности.

Конструкция из лагового бруса делается только после того, как возведены стены. Доски укладываются на лаги после проведения малярных и штукатурных работ.

Последовательность работ:

• трамбовка грунта, засыпка щебнем и заливка бетоном;
• возведение фундамента под каждый столбик;
• установка лаг, монтаж чернового пола;
• укладка слоёв гидроизоляции, теплоизоляции и монтаж чистового пола;

Приступая к работе по устройству пола, нужно приготовить инструменты из приведённого списка:

• молоток;
• рулетка;
• уровень длиной 2 метра;
• дрель;
• электролобзик;
• ножовка;
• гвоздодер;
• топор;
• рубанок.

Само по себе устройство лаговых полов довольно разнообразно. В статье взят один из примеров работ с такими полами. Какие должны быть лаговые брусья и шаг между ними — на этот счёт у каждого мастера свой взгляд.

Но неизменным остаётся тот факт, что деревянные полы, сделанные по такому принципу, являются самыми простыми, надёжными и долговечными.

На первый взляд сооружение многослойной конструкции трудновыполнимо. Но главным плюсом при строительстве своего дома будет то, что именно на этом экономится бюджет строительства. И, как ни странно, растут и темпы производства внутренней отделки. Качественный контроль при подборе материала и укладки лаговых брусьев позволит сделать конструкцию пола прочной. Если же, вдруг, понадобиться ремонт пола, то не так сложно будет заменить необходимые детали.

Таким образом, мы получаем красивые в эстетичном плане полы, которые будут крепкими и тёплыми. Не отходите от плана работ и даже не имея навыков, у вас получится отличный итог работы.

Основы балочных перекрытий

Балочные пролеты могут не приходить в голову большинству самодельщиков, но балочные пролеты есть везде: над нашими головами в потолочных балках и под нашими ногами в качестве балок настила. Без правильно рассчитанных и построенных пролетных строений не выдаются разрешительные документы и не строятся здания. Изучите некоторые основы балочных пролетов и то, как они влияют на ваш дом — и на вашу следующую реконструкцию дома.

Пролет балки перекрытия

Пролет балки перекрытия — это расстояние, которое может охватывать конструктивный элемент, такой как балка, от одного конца до противоположного конца. На пролет балки влияет множество факторов, включая, помимо прочего, пройденное расстояние, ширину и толщину балки, тип материала и расстояние между балками.

Что такое пролеты балок пола

Большие балки пола могут нести большую нагрузку, а расстояние между балками также увеличивает несущую способность пола.

Тем не менее, больше не всегда лучше, когда строители строят дом или добавляют пристройку к комнате. Например, дополнительные два дюйма вертикального расстояния, когда пол обрамлен 2 х 10 балками, а не 2 х 12, могут быть очень важными. Таким образом, задача строителей состоит в том, чтобы выбрать балки, соответствующие нагрузке, которую они несут, при максимальном использовании пространства.

Вычисление грузоподъемности и выбор правильных размеров балок перекрытия и расстояния между ними — более сложная задача, чем вы можете себе представить, поскольку здесь задействовано множество переменных:

• Порода дерева
• Марка пиломатериала
• Ширина и толщина досок
• Расстояние между балками
• Нагрузка на пол
• Длина пролета балок

Также доступны инженерные деревянные балки для пола, которые имеют свои собственные размеры и требования к расстоянию.

Нажмите «Воспроизвести», чтобы узнать о пролетах балок перекрытия

Породы дерева

Разные породы дерева имеют разные прочностные характеристики, при этом у одних прочность на изгиб намного выше, чем у других. Как правило, медленнорастущие виды имеют больше годичных колец на дюйм и, следовательно, значительно сильнее, чем быстрорастущие деревья. Это также относится к деревьям одного и того же вида: когда условия вызывают медленный рост, древесина дерева будет прочнее.

Общие виды, используемые для внутреннего обрамления, включают:

• Сосна желтая южная и пихта Дугласа обладают высокой прочностью на изгиб.
• Болиголов, ель и красное дерево имеют среднюю прочность на изгиб.
• Красный кедр западный, сосна белая восточная и сосна пондероза имеют низкую прочность на изгиб.

Сорт пиломатериалов

Чем меньше дефектов содержится в пиломатериале, тем прочнее он будет. Более высокие сорта пиломатериалов (чистые, отборные или 1) имеют меньше дефектов и, следовательно, будут прочнее.

Распространенным выбором для каркаса конструкции является пиломатериал 2 сорта. Хотя они и не такие прочные, как пиломатериалы более высоких сортов, недостатков пиломатериалов 2-го сорта, как правило, недостаточно, чтобы серьезно ослабить доски. Избегайте использования пиломатериалов 3-го или 4-го сорта для структурного каркаса.

Совет

Если вы собираете доски вручную, проверьте их на наличие сучков и других дефектов. Дефекты доски могут сделать ее непригодной для использования в качестве лаг.

Размер пиломатериалов

На прочность данной балочной доски наиболее сильно влияет ширина доски сверху донизу. Ширина значительно важнее толщины доски.

Например, балка, сделанная из двойных брусков 2 x 6, может охватывать расстояние примерно на 25% больше, чем одинарная балка 2 x 6, но балка 2 x 12 может охватывать примерно на 80 процентов больше, чем балка 2 x 6, даже если она имеет такое же расстояние. из дерева как сдвоенный 2 х 6.

Нагрузка

Пролет балки также зависит от веса, прикладываемого к полу. Нагрузки на пол описываются с использованием двух измерений: постоянной нагрузки и динамической нагрузки.

Постоянная нагрузка для жилого строительства обычно считается около 10 фунтов на квадратный фут. Статическая нагрузка рассчитывается путем сложения веса строительных материалов и деления на квадратные метры.

Временная нагрузка

Термин временная нагрузка относится к общей нагрузке, которую несет пол, включая мебель, людей и другие хранящиеся объекты.

Для жилых этажей динамическая нагрузка обычно составляет от 30 до 40 фунтов на квадратный фут (psf), хотя она варьируется в зависимости от местоположения в доме.

К динамическим нагрузкам на первом этаже предъявляются более высокие требования, чем к временным нагрузкам на втором этаже (40 фунтов на квадратный фут против 30 фунтов на квадратный фут). В комнате, используемой исключительно для сна, может потребоваться всего 30 фунтов на квадратный фут, тогда как для пола в гараже над подвалом потребуется 50 фунтов на квадратный фут или выше.

С другой стороны, недоступное чердачное помещение может иметь динамическую нагрузку всего 20 фунтов на квадратный фут.

Столы для балок

Пролет балки относится к измерению, охватываемому балкой между несущими конструкциями, такими как балки или фундаментные стены. Строители обычно используют предварительно рассчитанные таблицы, чтобы указать им соответствующие пролеты балок для каждого вида пиломатериалов, размера и расстояния.

Всегда следует сверяться с местными строительными нормами, поскольку в нестандартных ситуациях могут потребоваться другие рекомендации по пролету. Точные расчеты пролетов балок пола могут быть выполнены только инженером-строителем или подрядчиком.

В этой таблице приведены минимальные размеры балок пола для балок, расположенных на расстоянии 16 дюймов и 24 дюймов по центру (o.c.) для пиломатериалов 2 сортов с постоянной нагрузкой 10 фунтов на квадратный фут и динамической нагрузкой 40 фунтов, что типично для обычных жилых домов. строительство:

	Желтая сосна, Пихта Дугласа		Красное дерево Болиголов, ель		Красный кедр западный, Сосна белая восточная
Размер балки	16″ о. к.	24″ o.c.	16″ о.к.	24″ o.c.	16″ о.к.	24″ o.c.
2×6	9 футов 9 дюймов	8 футов 3 дюйма	8 футов 8 дюймов	7 футов 6 дюймов	7 футов 6 дюймов	6 футов 3 дюйма
2×8	12 футов 8 дюймов	10 футов 8 дюймов	11 футов 0 дюймов	10 футов 2 дюйма	10 футов 5 дюймов	8 футов 6 дюймов
2×10	16 футов 0 дюймов	13 футов 0 дюймов	14 футов 6 дюймов	12 футов 4 дюйма	12 футов 9 дюймов	10 футов 5 дюймов
2×12	18 футов 6 дюймов	15 футов 0 дюймов	17 футов 6 дюймов	14 футов 4 дюйма	14 футов 9 дюймов	13 футов 0 дюймов

Строители и подрядчики могут корректировать свой выбор размера пиломатериалов и расстояния между ними в зависимости от обстоятельств. Например, там, где высота потолка является проблемой, они могут выбрать балки меньшего размера и расположить их ближе друг к другу с более коротким пролетом. Или, если требуется большой пролет, например, при обрамлении потолка над комнатой открытой планировки, можно выбрать более крупные балки, изготовленные из более прочных пород пиломатериалов.

Когда балка имеет значение больше всего

Если вы занимаетесь своими руками, вам не нужно знать о пролетах балок, чтобы покрасить ванную комнату или добавить напольное покрытие. Но есть некоторые случаи, когда пролеты балок могут иметь для вас значение:

• Строительство террасы
• Строительство полноразмерной пристройки сбоку или сзади дома
• Добавление второго этажа к дому
• Устройство пристройки к дому
• Добавление большой ванны
• Установка джакузи на внешней террасе

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Пролеты межэтажных перекрытий для обычных пород пиломатериалов . Строительный кодекс Нью-Йорка.

2. Быстрорастущие деревья низкого качества ? Расширение Университета Теннесси.

3. Пролеты балок перекрытий для обычных пород пиломатериалов . Правительство округа Катоба.

Размер, пролет и расстояние между балками перекрытия: Требования IRC

Размеры, пролеты и расстояние между балками перекрытия являются важными аспектами каркаса дома.

Длина пролета балок относится к длине одной балки между опорными балками.

Размер балки зависит от глубины и ширины балки пола.

Наиболее распространенное расстояние между балками деревянного пола составляет 16 дюймов. Согласно Международному жилищному кодексу 2021 года, также допустимы такие вариации расстояния, как 12 дюймов, 19,2 дюйма и 24 дюйма. Для конкретного пролета это расстояние может варьироваться в зависимости от вида пиломатериала, сорта и условий нагрузки.

В этой статье рассказывается о различных размерах и пролетах балок перекрытия, а также о том, как их выбирать.

Базовая конфигурация балки.

Требования к размерам, пролету и расстоянию между балками перекрытия

Наиболее часто используемым кодом для определения размеров, пролета и расстояния между балками перекрытия является Международный жилой кодекс. Требования кода основаны на ряде факторов.

Предельные значения зависят от типа используемой древесины, сортов древесины и расстояния между ними.

Следующие таблицы являются типичными примерами требований и соответствующих расстояний и длин пролетов, рекомендованных IRC.

Таблицы, приведенные в нормах, основаны на типе древесины, из которой изготовлены балки, сорте балок, а также в условиях стационарной и динамической нагрузки.

.

Joist Spacing	Lumber	Grade	2×6	2×8	2×10
(inches)			Spans (ft-in)	Spans (ft-in )	пролета (FT-In)
12	Douglas Fir-larch	#1	12-0	15-10	20-0	15-10	20-0	15-10	20-0	15-10	20-0	15-10		.	#2	11-10	15-7	19-10
12	Хем-ФИР	#1	11-7-7-7-	#1	11-7-7-7-1	#1	11-7-7-7-7-7-7-1	6	#1	11.	#1	11.	12	HEM-FIR	#2	11-0	14-6	18-6
12	.
.	19-10
12	Сосна южная	#2	11-3	14-11	18-1
12	Spruce-pine-fir	#1	11-3	14-11	19-0
12	Spruce-pine-fir	#2	11-3	14-11	19-0

IRC Span and Spacing Chart Under 30psf Live Load and 10psf Dead Load

Joist Расстояние	Пиломатериалы	Марка	2×6	2×8	2×10
(inches)			Spans (ft-in)	Spans (ft-in)	Spans (ft-in)
24	Douglas fir-larch	#1	9-7	12-4	15-0
24	Douglas fir-larch	#2	9-3	11- 8	14-3
24	Hem-fir	#1	9-2	12-1	14-10
24	Hem-fir	#2	8-9	11-4	13-10
24	Southern pine	#1	9-4	12-4	14-8
24	Southern pine	#2	8-6	10-10	12-10
24	ель-пиновая-фир.	#1	8-11	11-6	14-1
24	Spce-Pine-Fir	#24	Spce-Pine-Fir	#2		#2		#2		#2		#2 24	. 6	14-1

Таблица пролетов и расстояний IRC при динамической нагрузке 30 фунтов на квадратный фут и статической нагрузке 10 фунтов на фут

30 фунтов на квадратный фут.

При разработке стандартных значений также учитывались такие факторы, как детали крепления и грузоподъемность.

Аналогичным образом информация о пролетах и ​​размерах для большего количества типов грунтов и условий нагрузки приводится в Международном жилищном кодексе.

Таблицу R502.3.1 (1) и Таблицу R502.3.1(2) Международного жилищного кодекса можно использовать для определения максимальной длины и размеров балок.

При условии, что статическая нагрузка не превышает 20 фунтов на квадратный фут, а жилая динамическая нагрузка составляет менее 40 фунтов на квадратный фут.

IRC также определяет стандартную длину пролета для консольных балок перекрытия, используемых для поддержки внешней несущей стены с легким каркасом в таблице R502.3.3

Кроме того, в IRC также упоминаются ограничения по размеру отверстий и вырезов в соответствии с пролетами перекрытий.

Для балок шириной более 12 дюймов IRC рекомендует блокировать или перекрывать балки.

Максимальный пролет балок перекрытия

Максимальный пролет балок перекрытия для пиломатериалов из южной сосны класса SS при расстоянии 16 дюймов и временной нагрузке 30 фунтов на квадратный фут в соответствии с Международный жилой кодекс 2021 года выглядит следующим образом.

Размер балки	Максимально допустимый пролет (футы-дюймы)
2×6	11′-2″
2×8	14′-8″
2×10	18′-9″
2×12	22′-10″

Максимальный пролет балки перекрытия для сосновых пиломатериалов с шагом 16 дюймов и динамической нагрузкой 30 фунтов на квадратный фут

Превышение максимально допустимого пролета может привести к провисанию балки.

Для ремонта провисших балок необходимо усилить балки снизу

Сестринирование балок — распространенный метод, который можно использовать для укрепления, придания жесткости и поддержки здания.

Подробнее читайте здесь:

• Как далеко может пролететь 2×6 без поддержки?

Размеры и пролеты для других типов балок перекрытий

Деревянные балки – размеры и пролеты

Помимо традиционных пиломатериалов, балки также изготавливаются из инженерной древесины.

Инженерная древесина обеспечивает большую прочность при меньшем собственном весе.

Инженерные двутавровые балки обычно доступны длиной до 48 футов. Однако максимальная длина, которую они предлагают, составляет около 60 футов.

 Глубина двутавровых балок варьируется от 9 ½ до 16 дюймов, а ширина — от 2 ½ до 3 ½ дюймов.

Глубина проектируемой двутавровой балки обычно сохраняется на уровне 9 ½”, но может быть увеличена до 16”, также стенка может быть сделана толще.

Длина может быть укорочена в соответствии с размерами дома. Стандартного кода для инженерных балок не существует.

Вместо этого производители предоставляют руководства пользователя, в которых указываются пределы пропорций и расстояние между инженерными балками.

Деревянные балки, как правило, более распространены в больших зданиях, чем в жилых домах.

Различные пролеты двутавровых балок.

Ферменные балки — размер и пролет

Фермовые балки также представляют собой эффективную разновидность балок, обладающую преимуществами по сравнению с традиционными деревянными балками.

Ферменные балки обеспечивают большую прочность, требуются в меньших соотношениях и имеют встроенные отверстия, исключающие необходимость сверления отверстий.

Более того, при использовании ферменных балок возможна большая длина пролета по сравнению с традиционными балками.

Деревянные ферменные балки.

Как и для инженерных балок, для ферменных балок нет международных кодов. Вместо этого производители создают руководства пользователя.

Следующие данные о пролете фермы и размерах предоставлены компанией Alpine Engineered Products.

Center Spacing	Total Load(dead+Live)	Truss Depth	Span	Deflection Limit
16”	55psf	12”	22’2”	L/360
16”	55psf	14”	24’11”	L/360
19. 2”	55psf	12 ”	20’9”	L/360
19.2”	55psf	14”	22’8”	L/360

Truss Span and Spacing Chart from Alpine Engineered Products

I-образные балки: размер и пролет

Двутавровые балки спроектированы таким образом, потому что их форма лучше всего противостоит как изгибающим, так и поперечным силам.

Стенки передают изгибающие моменты, а полки передают усилия сдвига.

Как и в случае ферменных балок, для двутавровых балок не существует стандартных кодов для определения их пролетов и размеров. Это связано с тем, что на рынке существует множество вариантов двутавровых балок.

Таким образом, производители обязаны предоставить таблицу пролетов двутавровой балки с указанием ее спецификаций и предельных значений пропорций.

Таким образом, при выборе двутавровых балок необходим подробный обзор литературы и профессиональная консультация.

Вариант инженерных балок.

Какие размеры балок используются в строительстве?

Как правило, лаги пола 2×8 или 2×10 являются наиболее популярным вариантом. Не существует установленных размеров, которые должны использоваться в жилищном строительстве.

Деревянные балки размером 2×10 все чаще заменяются инженерными балками перекрытий в новых конструкциях.

По сравнению с балками 2×10, инженерные балки могут иметь большую длину, хотя они и дороже.

Спецификации балок различных размеров доступны в IRC 2018.

Старые дома раньше строились из балок 2×6. 2×6 уже не так распространены, но вы все еще можете найти их характеристики в жилищном кодексе.

Как выбрать пролет и размер балки перекрытия

Если вы инженер, строитель или обычный человек, пытающийся построить собственный дом, вам нужно будет следовать установленному критерию, чтобы выбрать размер и пролет балки.

Во-первых, вам нужно посмотреть, какие балки доступны в вашем регионе. Поскольку доступная балка будет зависеть от материала, доступного в вашей местности.

Важно выбирать балки из хорошего материала и качества, чтобы впоследствии избежать возможного обрушения.

Далее вам необходимо определить постоянную и переменную нагрузку вашей среды.

Это можно определить, посоветовавшись с другими строителями в вашем районе или связавшись с местными строительными компаниями.

После этого вам нужно будет определить пропорции комнаты, которую вы хотите построить, и соответственно выбрать размер балок.

Многие размеры могут удовлетворить ваши требования, поэтому вы должны выбирать, исходя из экономичности и доступности.

Приняв во внимание вышеуказанные требования, вы сделаете первоначальный выбор в IRC или в местном руководстве по строительству.

Важно учитывать длину, необходимую для сверления отверстий в балках и для установки балок на балки.

Балка должна опираться на деревянную поверхность на 1,5 дюйма.

Следует также отметить, что фактические размеры балок несколько меньше, чем указано, из-за процессов отделки.

Учтите, что ваши местные балки изготовлены из древесины южной сосны и имеют сорт 2.

Затем убедитесь, что статическая и динамическая нагрузки не превышают 10 фунтов на квадратный фут и 30 фунтов на квадратный фут соответственно.

Учтите, что вы выбрали для своего проекта балки 2×10.

Тогда, согласно таблицам, представленным в IRC, длина ваших балок будет 18 футов 1 дюйм, а расстояние между ними будет 12 дюймов.

Какое расстояние между балками наиболее распространено?

Согласно данным IRC, стандартное расстояние между балками составляет 12 дюймов, 16 дюймов, 19,2 дюйма или 24 дюйма.

Из четырех вариантов шаг 19,2 дюйма набирает все большую популярность и в настоящее время используется в ферменных балках, I балках, а также в традиционных балках.

Коды не содержат указаний по расстоянию более 24 дюймов. Если вы хотите выйти за пределы этого, скажем, 30 дюймов или 35 дюймов, вы должны делать это на свой страх и риск.

Однако большинство местных властей не разрешают включать интервалы, которых нет в местных руководствах пользователя и кодах.

Факторы, влияющие на пролеты и расстояние между балками перекрытия

Существуют различные факторы, которые необходимо учитывать перед определением длины и размера элементов балок.

К ним относятся тип древесины, сорт древесины, постоянные и временные условия нагрузки и другие размеры балок (толщина стенки и полки и т. д.).

Другими второстепенными факторами, которые могут или не могут учитываться, являются требования к сверлению отверстий, условия крепления и форма пола, на который будет опираться (простой или консольный и т. д.).

Очевидно, что чем больше размер балки и чем ближе расстояние между балками, тем большую нагрузку она сможет выдержать.

Однако эта концепция не всегда эффективна. Это связано с тем, что пролеты и размеры становятся ограниченными в зависимости от размера строящегося помещения.

Таким образом, инженеры должны тщательно выбирать оптимальные размеры, длину и расстояние между балками, чтобы выдерживать требуемую нагрузку в пределах требуемого размера помещения.

Факторы, имеющие решающее значение для определения правильных размеров и пролетов балок пола, включают

• Тип дерева
• Сорт древесины
• Ширина и глубина древесины
• Условия нагрузки

Породы древесины

Породы древесины широко распространены в природе. Каждая порода древесины имеет свою характерную прочность. Некоторые из них менее гибкие, чем другие.

Как правило, древесина, которая растет медленнее, значительно прочнее той, которая растет быстрее.

Различные породы дерева

В качестве альтернативы более слабая древесина может быть восстановлена ​​быстрее.

Обычные виды древесины, произрастающие на западе, включают южную сосну, красное дерево и ель среди прочих.

При изготовлении балок традиционно используется местная древесина, для которой существуют стандартные коды, определяющие пролет и расстояние между балками.

Однако в наши дни инженерная древесина также приобрела значительную популярность.

Инженерная древесина изготавливается из ряда производных древесины, что делает ее легче по весу и более прочной.

Такая древесина позволяет использовать в строительстве еще большие пролеты.

Для очень длинных пролетов используются стальные балки перекрытия вместо деревянных.

Сорт пиломатериалов

Сорт относится к качеству древесины. Он классифицирует количество дефектов пиломатериалов.

К порокам относятся изгибы, чешуйки, изгибы, чашечки, сучки, расколы и закрутки и т.д.

Чем меньше пороков в древесине, тем выше ее прочность. Обычно для изготовления лаг используют пиломатериалы сорта 1 или 2.

Более широко используется степень 2. У него мало дефектов, и допускаются сучки, если они хорошо расположены.

Пиломатериалы сортов 3 и 4, как правило, не рекомендуются, поскольку балки служат опорой для полов и потолков.

Различные дефекты древесины

Размеры древесины

Длина панелей балки также зависит от ширины и глубины балки.

Ширина значительно важнее толщины панели.

Например, деревянная балка 2×6 имеет ширину около 12 футов, а 2×10 — более 20 футов.

Размеры также зависят от формы балки.

В дополнение к прямоугольным массивным панелям балки обычно имеют I-образную форму, так как эта форма считается более эффективной.

Нагрузки

Другим важным фактором при определении длины балок и расстояния между ними является величина нагрузки, которую они должны нести.

Обсуждаемая нагрузка относится к нагрузкам на перекрытия, которые должны нести балки. Нагрузки на пол подразделяются на временные и стационарные.

Для обеих этих категорий существуют ограничения, влияющие на длину пролета и расстояние между балками.

Значение постоянной нагрузки для жилых блоков установлено в коде в пределах от 10 до 20 фунтов на квадратный фут. Принимая во внимание, что динамическая нагрузка варьируется от 30 до 40 фунтов на квадратный фут.

Для разных значений нагрузки требуются разные длины и расстояния.

Заключение

Длина пролетов и размеры балок очень важны для определения заранее, чтобы впоследствии избежать каких-либо поломок или обрушения.

Для этого важно понимать, какие факторы влияют на пролеты, размеры и расстояние между балками.

После того, как вы поняли основные параметры, вы можете перейти к выбору правильного размера и пролета балок для вашего строительного проекта.

Чтобы помочь вам с вашим дизайном, в вашем распоряжении есть несколько кодов, таких как IRC, для консультации и создания.

Однако эти коды не учитывают все типы балок.

С ферменными балками, двутавровыми балками и всеми типами инженерных балок следует обращаться отдельно.

Для этого вы можете обратиться к имеющейся литературе по их пролету и расстоянию или проконсультироваться с вашими местными или международными производителями.

Производители обязаны предоставить руководство, в котором указаны различные спецификации и пределы размеров их инженерных изделий (таких как балки).

Часто задаваемые вопросы (FAQ)

На какую длину можно установить балку пола 2×6?

Стандартная балка 2×6 может иметь ширину не более 10 футов 9 дюймов при расстоянии между центрами 16 дюймов. Предполагается, что в качестве пиломатериала используется лиственница пихты Дугласа 2-го сорта и нагрузка 30 фунтов на квадратный фут.

Какой длины могут быть балки пола 2×8?

Пролет для деревянной балки 2×8 составляет от 16 до 23 футов. Пролет для 2×8 варьируется в зависимости от породы и сорта древесины, а также от условий нагрузки.
