как пользоваться универсальным уклономером? ГОСТ и другие технические условия, особенности строительных и маятниковых, оптических и складных типов угломеров

Сегодня в строительных магазинах можно встретить огромное количество всевозможных измерительных инструментов, которые используются при проведении ремонтно-строительных работ. В качестве примера можно назвать угломер (уклономер), который позволяет измерить угол наклона, а также некоторые другие параметры. Этот прибор отличает широчайшая сфера применения, о которой мы поговорим в нашей статье.

Устройство

Простейший угломер был изобретён довольно-таки давно. Вместе с линейкой этот прибор считается одним из древнейших в мире. Археологи полагают, что впервые его начали использовать еще в Вавилоне и Древнем Египте, так как возведение столь массивных сооружений, как пирамиды, без уклономера попросту нереально.

Конструкционные особенности этого измерительного приспособления за прошедшие тысячелетия почти не изменилась, хотя в наше время для их производства применяются другие материалы. Соответственно, и сфера использования угломеров сегодня намного шире.

Угломер представляет собой точный прибор, который необходим для проведения определения величины углов между двумя поверхностями, а также их уклона относительно линии горизонта. Данные измерения рассчитываются в градусах. Уклономеры походят на столярные уголки, но в то же время они могут не только определять прямой угол, но еще и регулируются. Элементарная схема механического угломера представляет собой две пластины, так называемые линейки, которые крепятся с одной стороны и закрепляются при помощи оси — она позволяет изменять угол между ними.

На внешней стороне предусмотрена шкала с делениями, определенная в градусах. Уклономеры изготавливаются в точном соответствии с требованиями ГОСТ 5378-88.

Сферы применения

В продаже можно встретить широкий ассортимент самых разных видов этого измерительного инструмента в зависимости от сферы его применения. Именно назначение уклономеров ложится в основу их классификации.

Так, современные модели инструмента включают следующие разновидности прибора.

  • Строительные. Угломеры данной категории применяются для проведения монтажных и разного рода разметочных работ. Строительный прибор считается наиболее востребованным, он необходим для контроля наклона стен фундамента, а также некоторых иных конструкций. Подобные устройства, как правило, весьма габаритны — размер каждого элемента не меньше полуметра. Строительный прибор часто используют при составлении схем, проектировании зданий и сооружений.
  • Столярный. Инструмент оптимален для всевозможных работ с заготовками из древесины.
  • Горный.
    Применяется для осуществления маркшейдерских съемок. Эти измерительные приборы, в отличие от всех остальных моделей уклономера, не используются при контакте с изучаемыми основаниями. При помощи данного инструмента можно вычислить на удалении расположение вертикальных и горизонтальных углов во внутренних пространствах горных шахт и местах рудных разработок. Подобное приспособление относится к молоточней категории, сегодня почти не применяется — с созданием электронного оборудования необходимость в горных уклономерах отпала.
  • Слесарный. Такие модели характеризуются повышенной точностью, чаще всего они компактны, но при этом характеризуются очень чувствительной регулировкой, благодаря чему можно проводить расчеты с вычислением долей градуса. Это актуально в ситуациях, когда минимальные отклонения от стандарта не допускаются.

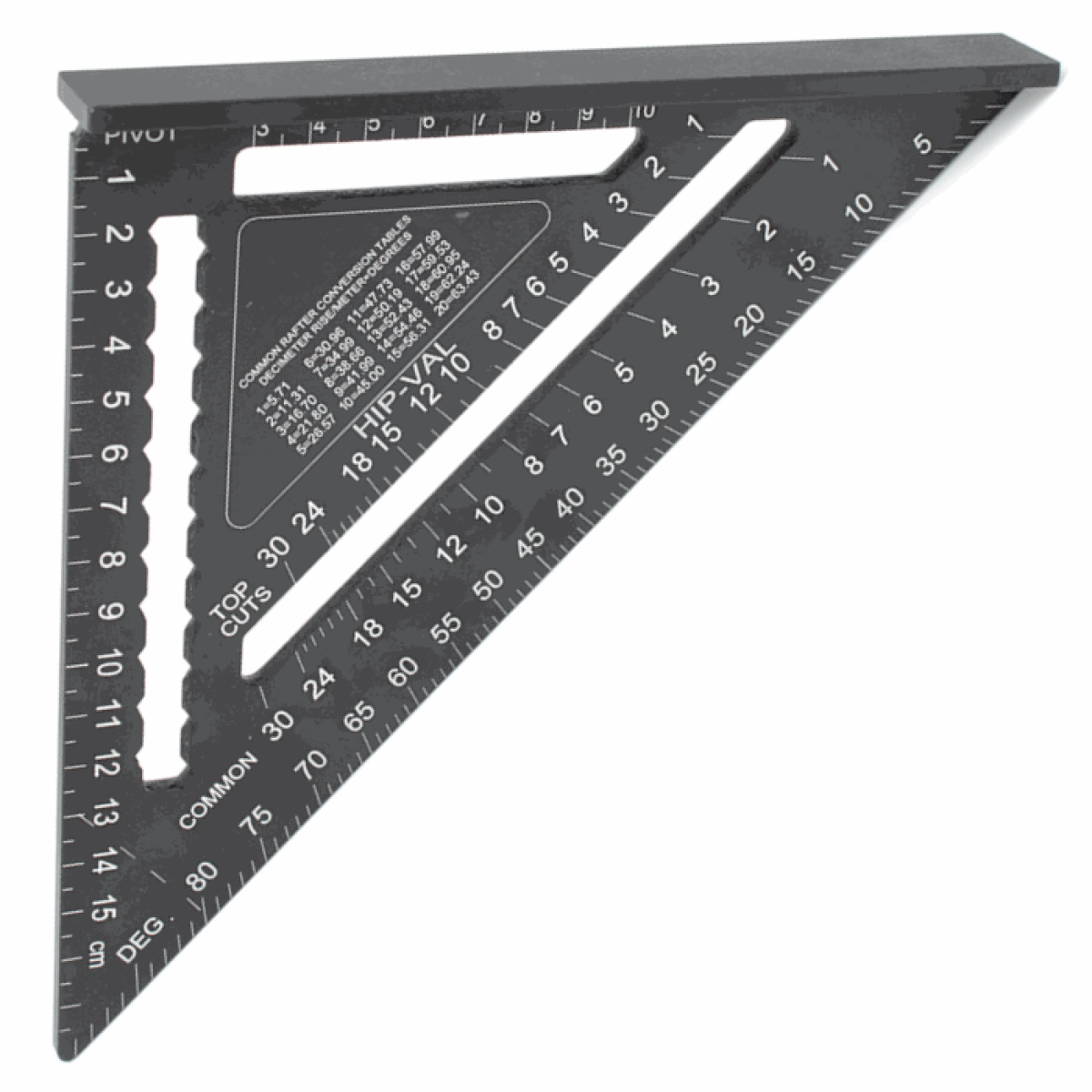

  • Плотницкий. Имеет невысокую точность определения угла. Этот инструмент нашел свое применение в деревообрабатывающей отрасли, когда соблюдение наклона до десятых долей градуса не играет абсолютно никакой роли для плотника.
  • Учебный. Приборы пользуются популярностью у школьников, они необходимы им для всевозможных математических заданий.
  • Артиллерийский. Сверхточная разновидность уклономеров, которая нужна для сборки орудий.
  • Астрономический. Признан наиболее точным, необходим для расчета угла между поверхностью земли и небесными телами на небосводе, позволяет рассчитать траекторию их передвижения и скорость. Подобные приспособления очень часто входят в состав телескопического оборудования, благодаря чему диапазон их возможностей существенно расширяется.
  • Мореходный. Такой угломер функционирует исходя из положения, что солнце, а также луна и другие небесные светила в каждый конкретный день и час размещаются над горизонтом под определенным углом по отношению к географической широте.
    Имея под рукой данные измерения и схему, исследователь может вычислить широту, на которой он пребывает. В прошлом это приспособление повсеместно использовалось мореплавателями, однако, в связи с активным развитием современных спутниковых технологий его использование ушло на второй план.

Невзирая на это, подобные угломеры можно найти на большинстве судов — приборы незаменимы в случае непредвиденного отказа основного электронного оборудования.

  • Универсальный. Данная категория конструкций может быть задействована для вычисления углов при проведении работ самой разной направленности, к примеру, для заточки ножей и затяжки болтов.

Кроме того, угломеры востребованы при выполнении ландшафтных работ, а угломер-транспортир нашел свое применение в топографии. Он отлично проявляет себя при работе с картами, однако, его точность является относительной. В зависимости от особенностей конструкции, встречаются складные и портативные модели уклономеров.

Разновидности

В соответствии с механизмом работы выделяют несколько типов угломеров.

  • Механический. Самый простой вариант конструкции, в данном случае оба элемента прибора прикладываются к тем поверхностям, угол между которыми требуется рассчитать. На приборе предусмотрена шкала, которая позволяет с максимальной точностью определить величину угла между сторонами.
  • Маятниковый. Визуально этот инструмент скорее напоминает механические стрелочные часы, при этом на круглый циферблат наносятся специальная разметка, а стрелка определяет угол наклона одной из поверхностей.
  • Оптический. Этот инструмент обычно имеет диапазон проведения измерения до 360 градусов, относится к сверхточным, показывает наклон в долях градуса. Зачастую бывает довольно трудно определить, на какое именно значение показывает стрелка у таких угломеров, поэтому в комплект входит лупа.
  • Лазерный. Схема угломера предусматривает пару лазерных лучей, они направляются на измеряемые поверхности, при этом угол между ними можно определить визуально или при помощи специального электронного дисплея, встроенного в некоторые устройства. Лазерный инструмент эффективно работает по ночам, а также в затемненных пространствах, в свете дня отметок почти не видно.

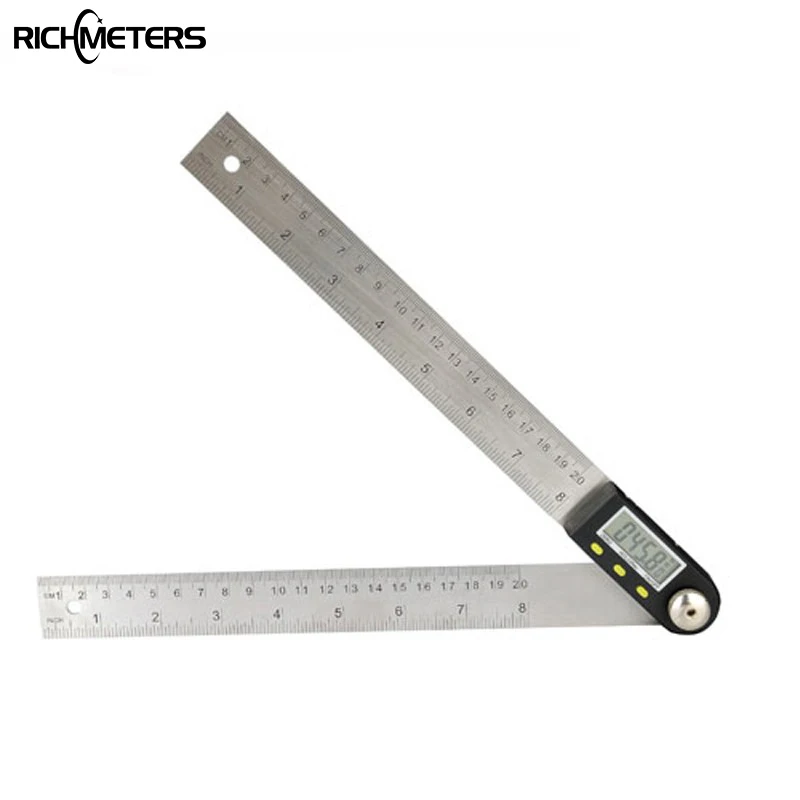

  • Цифровой. Электронный уклономер по своему принципу действия схож с механическим, единственное отличие состоит в том, что у них предусмотрен ЖК-дисплей, выполняющий функции циферблата, именно туда выводятся измеряемые показатели. Это приспособление относят к категории высокоточных, оно позволяет определить угол наклона с десятыми долями градусов.

Обзор лучших моделей

Наибольшим спросом пользуются угломеры следующих торговых марок.

  • Цифровой уровень ADA Pro-Digit RUMB. Инструмент используется для выравнивания торцовочных плит, а также монтажа подвесных потолков и проведения всевозможных монтажных и строительных работ. Корпус изготавливается из высокопрочного пластика, оптимальный температурный диапазон применения инструмента составляет 0-40 градусов.
  • ADA AngleRuler 20. Угломер имеет встроенный электронный датчик угла, параметры которого отображаются на жидкокристаллическом мониторе. Температурный диапазон использования – от 0 до 60 градусов, рабочий диапазон – от 0 до 360 градусов, точность измерения — 0,3 градуса.
  • Угломер Mr. Logo. Универсальный прибор необходим для проведения измерений внешних и внутренних углов в диапазоне от 0 до 180 градусов. Корпус изготовлен из пластика, оптимален для использования в труднодоступных местах.
  • Квадрант FIT. Эта модель отличается удлиненными направляющими и шкалой, оптимальной для раскроя больших плит. Используется для проведения определения углов в диапазоне 0-180 градусов.

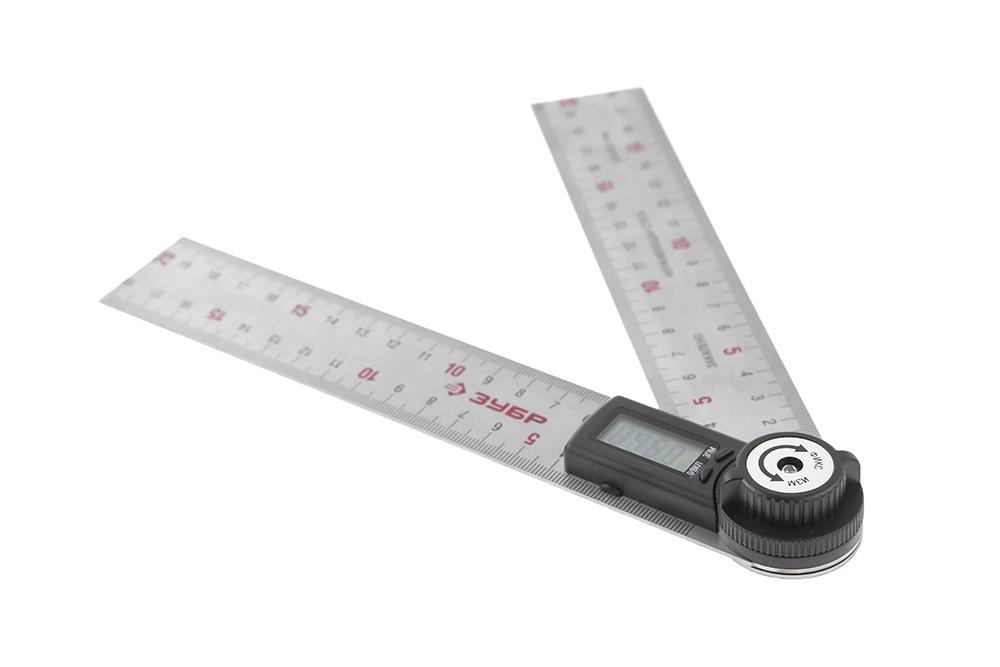

  • Хороших отзывов потребителей также удостоилась продукция марок «Зубр» и Bosch.

Как выбрать?

При выборе подходяще модели уклономера особое внимание необходимо обратить на материал. Если прибор металлический, легкоплавкий — не надо брать такой инструмент, так как уже в ближайшее время он деформируется, а точность вычислений окажется нарушенной. Особое внимание обратите на цену. Стоимость уклономеров напрямую зависит не только от основных особенностей конструкции прибора, но и от точности измерения, соответственно, чем ниже погрешность, тем выше будут затраты на производство. Имейте в виду, что у ассортимента с низкой стоимостью шкала, как правило, наносится краской, по мере использования она начинает выцветать и отслаиваться. После этого будет довольно сложно определить, сколько именно делений показывает угломер.

Для малоэтажного строительства либо столярного дела можно обойтись приборами из низкого ценового сегмента, а для изготовления более точных деталей требуется дорогостоящие точное оборудование.

Как пользоваться?

Лишь при грамотном использовании устройства вы можете рассчитывать на то, что показатели будут максимально точными. Меньше всего проблем с использованием лазерного инструмента, его достаточно разместить в нужном месте, подключить и подождать некоторое время для полного считывания информации. Эксплуатация механических приспособлений приблизительно выглядит следующим образом: инструмент прикладывается к измеряемой поверхности так, чтобы линейка и корпус должны прилегали максимально плотно, затем по основной шкале определяется наклон.

При использовании оптического инструмента линейка перемещается таким образом, чтобы образовывать угол по отношению к подвижному элементу. Такой угломер имеет кольцо для фиксации, оно должно устанавливаться на основании максимально прочно, иначе его смещение приведет к погрешностям измерения. Любые угломеры, будь то магнитные или механические, нуждаются в осторожном и бережном обращении, механическое повреждение влечет нарушения точности определения наклона.

Обратите внимание на то, что время от времени необходимо проводить калибровку оборудования. При использовании любых уклономеров следует соблюдать правила техники безопасности. Так, не допускается проведение измерений со случайных ненадежных опор, из опасных зон, а также свесившись с края высотной конструкции.

О том, как правильно пользоваться угломером, смотрите в следующем видео.

как пользоваться универсальным уклономером? ГОСТ и другие технические условия, особенности строительных и маятниковых, оптических и складных типов угломеров

Сегодня в строительных магазинах можно встретить огромное количество всевозможных измерительных инструментов, которые используются при проведении ремонтно-строительных работ. В качестве примера можно назвать угломер (уклономер), который позволяет измерить угол наклона, а также некоторые другие параметры. Этот прибор отличает широчайшая сфера применения, о которой мы поговорим в нашей статье.

Устройство

Простейший угломер был изобретён довольно-таки давно. Вместе с линейкой этот прибор считается одним из древнейших в мире. Археологи полагают, что впервые его начали использовать еще в Вавилоне и Древнем Египте, так как возведение столь массивных сооружений, как пирамиды, без уклономера попросту нереально. Конструкционные особенности этого измерительного приспособления за прошедшие тысячелетия почти не изменилась, хотя в наше время для их производства применяются другие материалы. Соответственно, и сфера использования угломеров сегодня намного шире.

Угломер представляет собой точный прибор, который необходим для проведения определения величины углов между двумя поверхностями, а также их уклона относительно линии горизонта. Данные измерения рассчитываются в градусах. Уклономеры походят на столярные уголки, но в то же время они могут не только определять прямой угол, но еще и регулируются. Элементарная схема механического угломера представляет собой две пластины, так называемые линейки, которые крепятся с одной стороны и закрепляются при помощи оси — она позволяет изменять угол между ними. На внешней стороне предусмотрена шкала с делениями, определенная в градусах. Уклономеры изготавливаются в точном соответствии с требованиями ГОСТ 5378-88.

Сферы применения

В продаже можно встретить широкий ассортимент самых разных видов этого измерительного инструмента в зависимости от сферы его применения. Именно назначение уклономеров ложится в основу их классификации. Так, современные модели инструмента включают следующие разновидности прибора.

  • Строительные. Угломеры данной категории применяются для проведения монтажных и разного рода разметочных работ. Строительный прибор считается наиболее востребованным, он необходим для контроля наклона стен фундамента, а также некоторых иных конструкций. Подобные устройства, как правило, весьма габаритны — размер каждого элемента не меньше полуметра. Строительный прибор часто используют при составлении схем, проектировании зданий и сооружений.
  • Столярный. Инструмент оптимален для всевозможных работ с заготовками из древесины.
  • Горный. Применяется для осуществления маркшейдерских съемок. Эти измерительные приборы, в отличие от всех остальных моделей уклономера, не используются при контакте с изучаемыми основаниями. При помощи данного инструмента можно вычислить на удалении расположение вертикальных и горизонтальных углов во внутренних пространствах горных шахт и местах рудных разработок. Подобное приспособление относится к молоточней категории, сегодня почти не применяется — с созданием электронного оборудования необходимость в горных уклономерах отпала.
  • Слесарный. Такие модели характеризуются повышенной точностью, чаще всего они компактны, но при этом характеризуются очень чувствительной регулировкой, благодаря чему можно проводить расчеты с вычислением долей градуса. Это актуально в ситуациях, когда минимальные отклонения от стандарта не допускаются.
  • Плотницкий. Имеет невысокую точность определения угла. Этот инструмент нашел свое применение в деревообрабатывающей отрасли, когда соблюдение наклона до десятых долей градуса не играет абсолютно никакой роли для плотника.
  • Учебный. Приборы пользуются популярностью у школьников, они необходимы им для всевозможных математических заданий.
  • Артиллерийский. Сверхточная разновидность уклономеров, которая нужна для сборки орудий.
  • Астрономический. Признан наиболее точным, необходим для расчета угла между поверхностью земли и небесными телами на небосводе, позволяет рассчитать траекторию их передвижения и скорость. Подобные приспособления очень часто входят в состав телескопического оборудования, благодаря чему диапазон их возможностей существенно расширяется.
  • Мореходный. Такой угломер функционирует исходя из положения, что солнце, а также луна и другие небесные светила в каждый конкретный день и час размещаются над горизонтом под определенным углом по отношению к географической широте. Имея под рукой данные измерения и схему, исследователь может вычислить широту, на которой он пребывает. В прошлом это приспособление повсеместно использовалось мореплавателями, однако, в связи с активным развитием современных спутниковых технологий его использование ушло на второй план.

Невзирая на это, подобные угломеры можно найти на большинстве судов — приборы незаменимы в случае непредвиденного отказа основного электронного оборудования.

  • Универсальный. Данная категория конструкций может быть задействована для вычисления углов при проведении работ самой разной направленности, к примеру, для заточки ножей и затяжки болтов.

Кроме того, угломеры востребованы при выполнении ландшафтных работ, а угломер-транспортир нашел свое применение в топографии. Он отлично проявляет себя при работе с картами, однако, его точность является относительной. В зависимости от особенностей конструкции, встречаются складные и портативные модели уклономеров.

Разновидности

В соответствии с механизмом работы выделяют несколько типов угломеров.

  • Механический. Самый простой вариант конструкции, в данном случае оба элемента прибора прикладываются к тем поверхностям, угол между которыми требуется рассчитать. На приборе предусмотрена шкала, которая позволяет с максимальной точностью определить величину угла между сторонами.
  • Маятниковый. Визуально этот инструмент скорее напоминает механические стрелочные часы, при этом на круглый циферблат наносятся специальная разметка, а стрелка определяет угол наклона одной из поверхностей.
  • Оптический. Этот инструмент обычно имеет диапазон проведения измерения до 360 градусов, относится к сверхточным, показывает наклон в долях градуса. Зачастую бывает довольно трудно определить, на какое именно значение показывает стрелка у таких угломеров, поэтому в комплект входит лупа.
  • Лазерный. Схема угломера предусматривает пару лазерных лучей, они направляются на измеряемые поверхности, при этом угол между ними можно определить визуально или при помощи специального электронного дисплея, встроенного в некоторые устройства. Лазерный инструмент эффективно работает по ночам, а также в затемненных пространствах, в свете дня отметок почти не видно.
  • Цифровой. Электронный уклономер по своему принципу действия схож с механическим, единственное отличие состоит в том, что у них предусмотрен ЖК-дисплей, выполняющий функции циферблата, именно туда выводятся измеряемые показатели. Это приспособление относят к категории высокоточных, оно позволяет определить угол наклона с десятыми долями градусов.

Обзор лучших моделей

Наибольшим спросом пользуются угломеры следующих торговых марок.

  • Цифровой уровень ADA Pro-Digit RUMB. Инструмент используется для выравнивания торцовочных плит, а также монтажа подвесных потолков и проведения всевозможных монтажных и строительных работ. Корпус изготавливается из высокопрочного пластика, оптимальный температурный диапазон применения инструмента составляет 0-40 градусов.
  • ADA AngleRuler 20. Угломер имеет встроенный электронный датчик угла, параметры которого отображаются на жидкокристаллическом мониторе. Температурный диапазон использования – от 0 до 60 градусов, рабочий диапазон – от 0 до 360 градусов, точность измерения — 0,3 градуса.
  • Угломер Mr. Logo. Универсальный прибор необходим для проведения измерений внешних и внутренних углов в диапазоне от 0 до 180 градусов. Корпус изготовлен из пластика, оптимален для использования в труднодоступных местах.
  • Квадрант FIT. Эта модель отличается удлиненными направляющими и шкалой, оптимальной для раскроя больших плит. Используется для проведения определения углов в диапазоне 0-180 градусов.
  • Хороших отзывов потребителей также удостоилась продукция марок «Зубр» и Bosch.

Как выбрать?

При выборе подходяще модели уклономера особое внимание необходимо обратить на материал. Если прибор металлический, легкоплавкий — не надо брать такой инструмент, так как уже в ближайшее время он деформируется, а точность вычислений окажется нарушенной. Особое внимание обратите на цену. Стоимость уклономеров напрямую зависит не только от основных особенностей конструкции прибора, но и от точности измерения, соответственно, чем ниже погрешность, тем выше будут затраты на производство. Имейте в виду, что у ассортимента с низкой стоимостью шкала, как правило, наносится краской, по мере использования она начинает выцветать и отслаиваться. После этого будет довольно сложно определить, сколько именно делений показывает угломер.

Для малоэтажного строительства либо столярного дела можно обойтись приборами из низкого ценового сегмента, а для изготовления более точных деталей требуется дорогостоящие точное оборудование.

Как пользоваться?

Лишь при грамотном использовании устройства вы можете рассчитывать на то, что показатели будут максимально точными. Меньше всего проблем с использованием лазерного инструмента, его достаточно разместить в нужном месте, подключить и подождать некоторое время для полного считывания информации. Эксплуатация механических приспособлений приблизительно выглядит следующим образом: инструмент прикладывается к измеряемой поверхности так, чтобы линейка и корпус должны прилегали максимально плотно, затем по основной шкале определяется наклон.

При использовании оптического инструмента линейка перемещается таким образом, чтобы образовывать угол по отношению к подвижному элементу. Такой угломер имеет кольцо для фиксации, оно должно устанавливаться на основании максимально прочно, иначе его смещение приведет к погрешностям измерения. Любые угломеры, будь то магнитные или механические, нуждаются в осторожном и бережном обращении, механическое повреждение влечет нарушения точности определения наклона.

Обратите внимание на то, что время от времени необходимо проводить калибровку оборудования. При использовании любых уклономеров следует соблюдать правила техники безопасности. Так, не допускается проведение измерений со случайных ненадежных опор, из опасных зон, а также свесившись с края высотной конструкции.

О том, как правильно пользоваться угломером, смотрите в следующем видео.

Угломер. Виды и типы.Устройство и работа.Применение и как выбрать

Угломер – это точный прибор, предназначенный для измерения углов между двумя поверхностями или их наклона относительно горизонта. Получаемые результаты выражаются в градусах. Угломеры имеют схожую конструкцию со строительным или столярным уголком, но они могут показывать не только угол в 90 градусов, но и регулироваться.

Простейшая конструкция угломера

Конструкция угломера в самом простом виде состоит из двух пластин (линеек). Они закрепляются вместе с одной стороны, фиксируясь с помощью оси, позволяющей менять угол между ними. На поверхности инструмента имеется шкала, выраженная в градусах. Она может быть линейчатой или скругленной. Существуют как полностью подвижные угломеры, так и с фиксированными измерениями. Последние используются в тех случаях, когда требуется только измерение самых важных углов – 90, 45 и 30 градусов. Такой инструмент больше относится к категории шаблонов.

В каких отраслях используется угломер

Этот прибор широко используется в строительстве. Его применяют столяры, плотники и монтажники. С его помощью можно выставить плоскости идеально ровно перед их закреплением. Подавляющее большинство предметов, которые используются в быту, и на промышленных объектах, имеют углы по 90 градусов. Это установленный международный стандарт, который обеспечивает максимальное удобство. Кроме этого, несоблюдение угла 90 градусов в строительстве вертикальных элементов увеличивает нагрузку на конструкцию.

Например: Благодаря тому, что углы зданий вымеряются точно, то при установке угловой ванны, под стеной не образуется зазор и при развешивании шкафчиков и полок все выглядит ровно. Существует еще тысячи примеров, которые позволяют визуализировать пользу точного соблюдения углов. Применение угломеров позволяет обеспечить точную передачу параметров отображенных на чертеже на реальный объект.

Также угломеры используется при построении маршрутов, в военном деле, геометрии и астрономии. В связи с востребованностью этого инструмента, его конструкция была адаптирована под различные цели измерения.

Угломеры можно разделить на виды:

  • Строительный.
  • Слесарный.
  • Плотницкий.
  • Горный.
  • Астрономический.
  • Мореходный.
  • Артиллерийский.

Строительный угломер является самым распространенным. Он применяется для контроля уровня стен, фундамента и других конструкций. Такие устройства являются довольно габаритными. Длина каждой измерительной части обычно составляет не менее 50 см.

Слесарные имеют высокую точность. Они довольно компактные, при этом имеют довольно чувствительную регулировку, позволяющую проводить измерения с отображением долей градуса. Это необходимо, поскольку малейшие отклонения от нормы недопустимы. С такими угломерами можно спокойно вымерять параметры деталей, которые будут использоваться во вращательных механизмах.

Плотницкий угломер (малка) отличаются низкой точностью измерения. Они используются в деревообработке, когда точное соблюдение углов и долей градусов не имеет никакого значения. Такой инструмент относится к низкой ценовой категории. Зачастую механизмы регулировки имеют люфт, что также приводит к погрешности. Несмотря на это, подобная разновидность угломеров вполне приемлема для выполнения тех целей, для которых она предназначена.

Горные в отличие от предыдущих разновидностей данных инструментов не используется для непосредственного контакта с измеряемыми поверхностями. Данный инструмент позволяет визуально определить вертикальные и горизонтальные углы в пространствах шахт и горных выработок. Данное оборудование относится к неточному классу. Сейчас оно практически не используется в связи с появлением более высокоточного электронного оборудования, такого как тахеометры и пр.

Астрономические являются самыми точными. Они применяются для измерения угла между поверхностью земли и точками на небосводе. С их помощью высчитывается траектория движения небесных тел, определяется скорость их перемещения, а также оценивается величина объекта. Такие устройства зачастую интегрированы в телескопы, что расширяет диапазон их измерений, поскольку объектом исследования могут стать не только видимые на небосводе объекты, но и отдаленные звезды и планеты.

Мореходные также называют навигационными. С их помощью осуществляется определение географической широты с использованием специальной таблицы. Данные устройства работают по принципу, что небесное светило (солнце, луна или звезды) в определенный день и время находится над горизонтом под особенным углом, относительно географической широты. Таким образом, используя данный прибор и таблицу, наблюдатель может определить широту, на которой он находится в данный момент.

Это устройство широко использовалось мореходами в прошлом, но с развитием спутниковых технологий, его применение отошло на второй план. Несмотря на это, подобные угломеры имеются на борту многих судов, поскольку в случае отказа электронного оборудования, использование ручного прибора будет единственной возможностью получить точные координаты судна.

Артиллерийский угломер используется для установки артиллерийского орудия и корректировки залпового огня. Применение такого инструмента позволяет осуществлять точное прицеливание и вносить изменения направления выстрела после предварительного пристреливания

Виды угломеров по принципу измерений
По принципу измерений угломеры разделяют на следующие виды:
  • Механические.
  • Маятниковые.
  • Оптические.
  • Лазерные.
  • Электронные.

Механический относится к контактным устройствам. Чтобы осуществлять измерение необходимо приложить обе поверхности инструмента к тем объектам, угол между которыми нужно измерить. На устройстве имеется специальная шкала, позволяющая определить, какой угол между сторонами инструмента получен. Поскольку стороны плотно прилегают к измеряемым поверхностям, то соответственно их угол будет также равен шкале.

Маятниковый угломер внешне напоминает стрелочные часы. На круглый циферблат инструмента нанесена разметка соответствующая углам. Стрелка такого угломера всегда стоит идеально вертикально вне зависимости от того насколько выгнут непосредственно сам прибор. Внизу корпуса устройства имеется небольшая линейка. Она прикладывается к поверхности, которую необходимо измерить, после чего нужно посмотреть на показатель образованного угла между отметкой «0» на циферблате и стрелкой. С помощью такого прибора можно измерить уровень наклона одной поверхностей.

Оптический угломер имеет непривычную для этого оборудование форму. Узнать оптические угломеры можно по глазку, выполняющему функцию лупы. Оптические инструменты имеют диапазон измерения 360 градусов. Они являются очень точными, поскольку на шкале нанесено множество отметок не только в градусах, но и в их долях. В связи с этим сложно визуально определить, на какой показатель указывает стрелка. У оптических имеется увеличительная лупа. Благодаря ей гораздо легче посчитать отметки, на которые указывает стрелка на шкале.

Лазерный угломер имеет в своей конструкции два лазерных луча, направляющихся на поверхности, между которыми необходимо измерить угол. Угол между точками измеряется визуально либо с помощью вычислительного электронного элемента, который интегрирован в конструкцию устройства. Такое устройство хорошо работает в ночное время, а также в помещениях. На дневном свете лазерный луч практически незаметен.

Электронные или цифровые угломеры по принципу действия похожи на механические. За тем исключением, что у них имеется циферблат в виде ЖК-дисплея, на который выводится показатель в цифрах. Это очень точное оборудование, позволяющее определять десятые части градусов. Для питания подобного устройства используется обычная пальчиковая батарейка. Такие инструменты используют строители и монтажники.

Как работать контактными угломерами

Угломеры контактного типа являются самыми распространенными и недорогими. Их используют повсеместно. Для проведения измерения необходимо приложить инструмент к углу, который необходимо измерять. Одна линейка угломера прижимается к одной поверхности, а вторая к другой. При необходимости устройство необходимо подкорректировать, увеличив или уменьшив угол между его сторон. Результаты измерения отображаться на механической или электронной шкале. Чтобы данные получились максимально точными, необходимо чтобы поверхности в точках контакта были ровными. Если, к примеру, измеряется угол между полом и стеной, необходимо, чтобы на них не было наслоений в виде прилипших комков строительного раствора или клея. Такая крупинка под одной из линеек нарушит получаемые данные на несколько градусов.

Как выбрать угломер

При выборе следует обратить внимание на материал. Если он изготовлен из очень тонкого металла, то брать подобный инструмент не стоит. Со временем он деформируется, поэтому точность измерений будет нарушена. У более дешевого ассортимента зачастую шкала нанесена краской. В результате со временем краска начинает отслаиваться. После этого определить, на сколько градусов показывает инструмент невозможно.

Стоимость угломера зависит не только от его конструкционных особенностей, но и точности. Чем выше точность, тем меньше люфты на оси настройки, что требует более затратного производства. Для столярного дела или малоэтажного строительства вполне можно обходиться инструментами более низкой категории, но для изготовления ответственных деталей, нужно точное оборудование.

Похожие темы:

Пластиковый угломер, информация и обзор

И снова здравствуйте, дорогие читатели. Сегодня я решил рассказать вам об одном интересном угломере, которым я пользуюсь уже долгое время и очень доволен, что именно он попал мне в руки. Мой угломер в обзоре от немецкого kwb, но найти его аналоги можно под разными брендами и даже без них, поэтому это скорее обзор возможностей и принципа работы.

Угломеры

Вначале немного информации об инструментах для измерения углов, чтобы было понятней, чем же выделяется данный конкретный угломер из всей их массы. Или вы можете сразу перейти к обзору.

В любом инженерном и ремесленном деле измерение и построение углов – одна из важнейших операций. Даже для сборки простого ящика нужно выверить 90°, не говоря уж о более сложных конструкциях. Неудивительно, что существует куча различных инструментов для этих измерений. Один из самых древних и известных – это транспортир. С ним не понаслышке знаком каждый еще со школьных лет.

Но сам по себе транспортир больше чертежный инструмент. Измерять и наносить углы на материале им еще можно, а измерить, например, внутренний угол откосов им самим уже не получится.

Простым и известным столярным и слесарным инструментом для измерения и построения углов является малка.

В своем стандартном варианте малка лишь инструмент переноса углов – по эталонному углу или транспортиру фиксируется угол, который после этого можно наносить, сравнивать, мерить и т.д. По этой причине она обычно используется в паре с транспортиром. Более продвинутые малки могут иметь собственную шкалу для разметки и определения угла, а с современным развитием электроники появились даже электронные.

Исторический вариант простейшего угломера – это две линейки, объединенные общей осью. Эта конструкция и по сей день используется в большинстве электронных и механических угломеров. Существуют и другие, более сложные конструкции. Естественно, у всех есть свои особенности, достоинства и недостатки. Например, крайний правый на фото не способен измерять внутренние углы (на случай, если вы вдруг хотели купить подобный).

Самый важный показатель любого измерительного инструмента – это точность, не исключение и угломеры. Очевидно, что наибольшей точностью будут обладать угломеры, оснащенные нониусом или электроникой. Но сама по себе конструкция еще не вердикт, все зависит от производителя. Если вам нужна эталонная точность и качество, смотрите в сторону лидеров вроде Mitutoyo, Starrett. Главное не пугайтесь, узнав цену.

Из подручных средств простейший угломер можно сделать, взяв два полотна (или два куска) ножовки по металлу, и соединив их болтом через отверстие для крепления.

Все вышеперечисленные приспособления не устраивали меня либо функционалом, либо ценой, пока я не наткнулся на пластиковый угломер kwb. Международный действующий патент на него (US 4766675 A от 1988 года) принадлежит тайваньской компании CCKL. Creator International.

Продается он много лет под многими достойными именами. Из известных мне зарубежных: General Tools 29, Empire Level 2791, KWB 0658-00. В России продает его псевдо-канадский брэнд FIT (российская контора, заказывающая товар из Китая, но выдающая себя за Канадскую компанию). Называется он у них почему-то «угломер-квадрант» (маркетологи FIT, наверное, просто не в курсе, что «квадрант» – это ранний вариант секстанта и представляет собой четверть окружности). Пластиковая модель – FIT 19301, большая алюминиевая 50 см длиной — FIT 19317. Большой угломер (SKRAB 40307) продает и российского бренд Skrab (вроде у них когда-то был и пластиковый).

Все указанные варианты этого угломера полностью идентичны по конструкции и имеют достаточно положительные отзывы. На счет качества – не могу сказать, всех их в руках держать не доводилось. Возможно, он продается и под другими брендами. В любом случае, аналоги я озвучил для информации, чтобы вы могли выбрать любой из наиболее вам доступных.

Мой угломер в обзоре принадлежит немецкому маркетинговому брэнду kwb. Данная компания продает очень неплохой ручной инструмент и принадлежности, и имеет вполне достойную репутацию. Часть продукции производится в Германии, часть в Китае, часть еще где-то.

Маркетинговым брендом я называю компании, которые ничего (или почти ничего) не разрабатывают и не производят, а только продают под своим именем, заказывая продукцию у OEM производителей. Таких брендов сейчас очень много, в том числе российские Зубры, Skrab’ы, Stayer’ы и прочие. Само по себе это нормально, но очевидно, что компании фактически производящие свою продукцию заслуживают большего доверия.

Обзор пластикового угломера KWB 0658-00

Упаковка

Упакован угломер KWB в блистер. Такие же угломеры других производителей обычно упакованы аналогично.

Интерес представляет обратная сторона картонного вкладыша. Во-первых, там инструкция, во-вторых информация о производителе – «Designed by kwb, made in R.O.C.» (разработано в kwb, сделано в Китайской Республике). Первая половина, как мы уже выяснили выше – неправда, kwb не имеет отношения к разработке этого угломера.

А вот на счет второй половины я поясню, так как многие (да и я сам когда-то) путаются в этом вопросе.

Меня всегда забавляют попытки производителей замаскировать известное (а скорей пресловутое) всем с детства «Made in China» разными аббревиатурами: то P.R.C. напишут, то R.O.C.. Да, обе аббревиатуры имеют отношение к Китаю, но на самом деле это не одно и то же! P.R.C. – КНР (Китайская Народная Республика), привычный нам Китай с красным коммунистическим флагом. R.O.C. – Китайская Республика или Тайвань (от имени острова составляющего большую часть территории). Разделение это имеет место еще со времен гражданской войны в Китае (1927-1950 гг.).

В общем, лучше бы так и написали «Тайвань» – к нему в наших кругах доверия больше.

Внешний вид и устройство

Конструктивно угломер представляет собой транспортир, являющейся частью параллелограммного механизма. Выполнено все из желтого глянцевого ABS пластика. Качество материала отличное, но все же пластик есть пластик… эх, такой бы из нержавейки!

Собрана данная конструкция на латунные шарниры, Ход плотный, но мягкий, люфтов нет вообще. Есть барашек, позволяющий зафиксировать необходимые показания.

Размеры угломера – 155 мм х 100 мм (в положении, как на фото), весит он совсем немного – 26 грамм.

Параллелограммный механизм позволяет угломеру складываться и трансформироваться в нужную для текущих измерений форму.

Еще фото с разных ракурсов:

Шкала напоминает шкалу обычного транспортира с маркировкой от 0° до 180°. Минимальный угол, который практически можно измерить – примерно 15° (и для наружных и для внутренних углов). Имеет несколько уровней обозначений для различных измерений. В правом верхнем углу логотип компании, владеющей патентом на этот угломер (возможно, они его и производят).

Все линии и обозначения нанесены черной краской, сделано это достаточно четко и ровно. К отшелушиванию краска не склонна, что важно.

Инструкция

Обратная часть вкладыша упаковки угломера kwb имеет весьма доходчивые иллюстрации по использованию. Не знаю, есть ли у всех производителей такие, а кому-то вообще может достаться этот угломер без упаковки, поэтому приведу фотографии инструкции, «на всякий случай».

Угломер имеет три шкалы. Основная шкала – B, у нее две нумерации: прямая и обратная.

Измерение наружных и внутренних углов – наиболее простые измерения, которые должен иметь делать любой угломер:

Измерение углов сложной формы и относительные измерения:

Измерение внешних углов малых деталей и величины уклона:

Нониус

Данный угломер имеет нониус с шагом в 10 минут для более точного определения угла. Те, кто умеют пользоваться штангенциркулем, уже знакомы с этой системой, и знают, как она работает. Для остальных поясню. Нониус (или Верньер (Vernier) в честь изобретателя этой шкалы) – вспомогательная шкала для точного определения долей деления основной шкалы.

На фото мы видим две шкалы: верхняя – основная и нижняя вспомогательная – нониус. Принцип следующий:

  1. 0 деление на вспомогательной шкале указывает на базовое значение основной шкалы. В данном случае 75 с лишним градусов.

  2. Для того чтобы узнать точное значение этого «лишнего» нужно найти которая из рисок нониус (нижней шкалы) наиболее точно совпадает с любой риской верхней шкалы. В данном случае это 30 минутная риска, что дает нам полное значение в 75°30′.

Выводы

Плюсы:
  • Интересная и уникальная конструкция
  • Хорошее качество изготовления
  • Может измерять как наружные, так и внутренние углы
  • Измерение нестандартных углов в труднодоступных конструкциях
  • Имеет нониус
  • Барашек для фиксации и переноса измерений
  • Практический диапазон измерений – ~15°-180°
Минусы:
  • Сделан из пластика

Вердикт – отличная вещь, за эти деньги лучше просто не найти. Возможности и конструкция делает этот угломер практически идеальным инструментом для мелких работ: хобби, моделирование, работы по дереву, контроль угла Edge-подобных систем заточки и т.д. Для более крупных и грубых работ у него есть алюминиевый старший брат той же конструкции (но с меньшей точностью измерений).

В общем, рекомендую угломер KWB 0658-00 обеими руками, под этим названием или любым другим. Аналоги я озвучил, другие способы измерения и построения углов тоже. Выбирайте…

Угломеры по выгодной стоимости — оптовые цены на Угломеры в Москве

Угломер — это инструмент, применяемый для точного измерения углов, а также для выставления точного угла, на который ориентируются при произведении различных работ. Измерение производится в градусах. Больше всего распространены строительные угломеры, которые позволяют вести точное строительство.

Для чего предназначены угломеры?

Строительство нуждается в точном определении углов, поэтому в этой отрасли необходимы такие приборы, как строительные угломеры. Благодаря такому инструменту предоставляется возможность четкой и конкретной установки фундамента, стен и других конструкций.

Инструмент устанавливается относительно горизонта и показывает уровень наклона перпендикулярной поверхности. На угломере можно закрепить необходимый угол и осуществлять установку, как по шаблону.

Стандартным считается угол в 90 градусов, но возникают различные ситуации, когда требуется измерить отношение воздвигаемой стены к полу, а также угол стены. В таком случае не нужно придерживаться 90 градусов.

Виды инструмента

Существуют следующие виды угломеров:

  • • Маятниковый. С помощью такого инструмента можно узнать значение угла наклона сооружения относительно горизонтальной поверхности. Определяется по положению маятника.
  • • Оптический. Измерение угла происходит с помощью встроенной оптической линзы.
  • • Цифровой или электронный угломер завоевал особое место в применении в строительстве. В продаже можно найти инструменты разного вида и конструкций, но распространенным является в виде двух линеек. При этом данные по измерению выдаются на электронную панель автоматически. Такой прибор гарантирует точность.

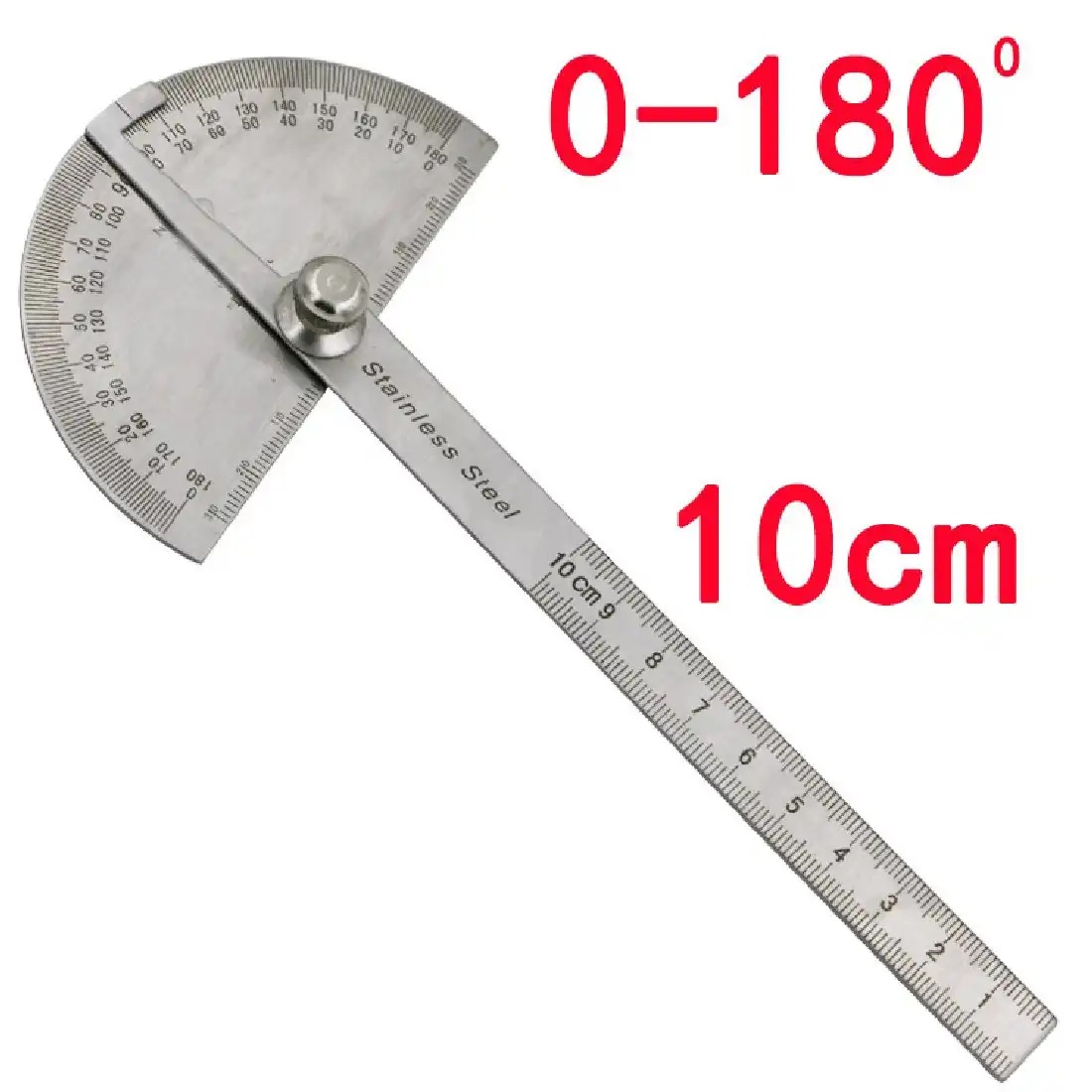

  • • Угломер-транспортир. Внешне похож на школьный транспортир. Они предназначены для определения внешних и внутренних углов на плоской поверхности или для точной разметки и определения расположения необходимых сооружений. Строительный угломер-транспортир пользуется большим спросом.
  • • Нониусный. Осуществляют измерение в диапазоне от 0 до 360 градусов. Используется для проведения наружных измерений. Представляет инструмент небольшого размера и при этом легок. Это позволяет переносить его с места на место.

Купить строительный угломер можно в нашем интернет-магазине. Мы предлагаем разные виды для точного измерения углов. В продаже имеются все виды угломеров по невысоким ценам.

Угломер универсальный. Угломер цифровой для регулировки углов Vogel


Пластиковый угломер, информация и обзор

И снова здравствуйте, дорогие читатели. Сегодня я решил рассказать вам об одном интересном угломере, которым я пользуюсь уже долгое время и очень доволен, что именно он попал мне в руки. Мой угломер в обзоре от немецкого kwb, но найти его аналоги можно под разными брендами и даже без них, поэтому это скорее обзор возможностей и принципа работы.

Угломеры

Вначале немного информации об инструментах для измерения углов, чтобы было понятней, чем же выделяется данный конкретный угломер из всей их массы. Или вы можете сразу перейти к обзору.

В любом инженерном и ремесленном деле измерение и построение углов – одна из важнейших операций. Даже для сборки простого ящика нужно выверить 90°, не говоря уж о более сложных конструкциях. Неудивительно, что существует куча различных инструментов для этих измерений. Один из самых древних и известных – это транспортир. С ним не понаслышке знаком каждый еще со школьных лет.

Но сам по себе транспортир больше чертежный инструмент. Измерять и наносить углы на материале им еще можно, а измерить, например, внутренний угол откосов им самим уже не получится.

Простым и известным столярным и слесарным инструментом для измерения и построения углов является малка.

В своем стандартном варианте малка лишь инструмент переноса углов – по эталонному углу или транспортиру фиксируется угол, который после этого можно наносить, сравнивать, мерить и т.д. По этой причине она обычно используется в паре с транспортиром. Более продвинутые малки могут иметь собственную шкалу для разметки и определения угла, а с современным развитием электроники появились даже электронные.

Исторический вариант простейшего угломера – это две линейки, объединенные общей осью. Эта конструкция и по сей день используется в большинстве электронных и механических угломеров. Существуют и другие, более сложные конструкции. Естественно, у всех есть свои особенности, достоинства и недостатки. Например, крайний правый на фото не способен измерять внутренние углы (на случай, если вы вдруг хотели купить подобный).

Самый важный показатель любого измерительного инструмента – это точность, не исключение и угломеры. Очевидно, что наибольшей точностью будут обладать угломеры, оснащенные нониусом или электроникой. Но сама по себе конструкция еще не вердикт, все зависит от производителя. Если вам нужна эталонная точность и качество, смотрите в сторону лидеров вроде Mitutoyo, Starrett. Главное не пугайтесь, узнав цену.

Из подручных средств простейший угломер можно сделать, взяв два полотна (или два куска) ножовки по металлу, и соединив их болтом через отверстие для крепления.

Все вышеперечисленные приспособления не устраивали меня либо функционалом, либо ценой, пока я не наткнулся на пластиковый угломер kwb. Международный действующий патент на него (US 4766675 A от 1988 года) принадлежит тайваньской компании CCKL. Creator International.

Продается он много лет под многими достойными именами. Из известных мне зарубежных: General Tools 29, Empire Level 2791, KWB 0658-00. В России продает его псевдо-канадский брэнд FIT (российская контора, заказывающая товар из Китая, но выдающая себя за Канадскую компанию). Называется он у них почему-то «угломер-квадрант» (маркетологи FIT, наверное, просто не в курсе, что «квадрант» – это ранний вариант секстанта и представляет собой четверть окружности). Пластиковая модель – FIT 19301, большая алюминиевая 50 см длиной — FIT 19317. Большой угломер (SKRAB 40307) продает и российского бренд Skrab (вроде у них когда-то был и пластиковый).

Все указанные варианты этого угломера полностью идентичны по конструкции и имеют достаточно положительные отзывы. На счет качества – не могу сказать, всех их в руках держать не доводилось. Возможно, он продается и под другими брендами. В любом случае, аналоги я озвучил для информации, чтобы вы могли выбрать любой из наиболее вам доступных.

Мой угломер в обзоре принадлежит немецкому маркетинговому брэнду kwb. Данная компания продает очень неплохой ручной инструмент и принадлежности, и имеет вполне достойную репутацию. Часть продукции производится в Германии, часть в Китае, часть еще где-то.

Маркетинговым брендом я называю компании, которые ничего (или почти ничего) не разрабатывают и не производят, а только продают под своим именем, заказывая продукцию у OEM производителей. Таких брендов сейчас очень много, в том числе российские Зубры, Skrab’ы, Stayer’ы и прочие. Само по себе это нормально, но очевидно, что компании фактически производящие свою продукцию заслуживают большего доверия.

Обзор пластикового угломера KWB 0658-00

Упаковка

Упакован угломер KWB в блистер. Такие же угломеры других производителей обычно упакованы аналогично.

Интерес представляет обратная сторона картонного вкладыша. Во-первых, там инструкция, во-вторых информация о производителе – «Designed by kwb, made in R.O.C.» (разработано в kwb, сделано в Китайской Республике). Первая половина, как мы уже выяснили выше – неправда, kwb не имеет отношения к разработке этого угломера.

А вот на счет второй половины я поясню, так как многие (да и я сам когда-то) путаются в этом вопросе.

Меня всегда забавляют попытки производителей замаскировать известное (а скорей пресловутое) всем с детства «Made in China» разными аббревиатурами: то P.R.C. напишут, то R.O.C.. Да, обе аббревиатуры имеют отношение к Китаю, но на самом деле это не одно и то же! P.R.C. – КНР (Китайская Народная Республика), привычный нам Китай с красным коммунистическим флагом. R.O.C. – Китайская Республика или Тайвань (от имени острова составляющего большую часть территории). Разделение это имеет место еще со времен гражданской войны в Китае (1927-1950 гг.).

В общем, лучше бы так и написали «Тайвань» – к нему в наших кругах доверия больше.

Внешний вид и устройство

Конструктивно угломер представляет собой транспортир, являющейся частью параллелограммного механизма. Выполнено все из желтого глянцевого ABS пластика. Качество материала отличное, но все же пластик есть пластик… эх, такой бы из нержавейки!

Собрана данная конструкция на латунные шарниры, Ход плотный, но мягкий, люфтов нет вообще. Есть барашек, позволяющий зафиксировать необходимые показания.

Размеры угломера – 155 мм х 100 мм (в положении, как на фото), весит он совсем немного – 26 грамм.

Параллелограммный механизм позволяет угломеру складываться и трансформироваться в нужную для текущих измерений форму.

Еще фото с разных ракурсов:

Шкала напоминает шкалу обычного транспортира с маркировкой от 0° до 180°. Минимальный угол, который практически можно измерить – примерно 15° (и для наружных и для внутренних углов). Имеет несколько уровней обозначений для различных измерений. В правом верхнем углу логотип компании, владеющей патентом на этот угломер (возможно, они его и производят).

Все линии и обозначения нанесены черной краской, сделано это достаточно четко и ровно. К отшелушиванию краска не склонна, что важно.

Инструкция

Обратная часть вкладыша упаковки угломера kwb имеет весьма доходчивые иллюстрации по использованию. Не знаю, есть ли у всех производителей такие, а кому-то вообще может достаться этот угломер без упаковки, поэтому приведу фотографии инструкции, «на всякий случай».

Угломер имеет три шкалы. Основная шкала – B, у нее две нумерации: прямая и обратная.

Измерение наружных и внутренних углов – наиболее простые измерения, которые должен иметь делать любой угломер:

Измерение углов сложной формы и относительные измерения:

Измерение внешних углов малых деталей и величины уклона:

Нониус

Данный угломер имеет нониус с шагом в 10 минут для более точного определения угла. Те, кто умеют пользоваться штангенциркулем, уже знакомы с этой системой, и знают, как она работает. Для остальных поясню. Нониус (или Верньер (Vernier) в честь изобретателя этой шкалы) – вспомогательная шкала для точного определения долей деления основной шкалы.

На фото мы видим две шкалы: верхняя – основная и нижняя вспомогательная – нониус. Принцип следующий:

  1. 0 деление на вспомогательной шкале указывает на базовое значение основной шкалы. В данном случае 75 с лишним градусов.

  2. Для того чтобы узнать точное значение этого «лишнего» нужно найти которая из рисок нониус (нижней шкалы) наиболее точно совпадает с любой риской верхней шкалы. В данном случае это 30 минутная риска, что дает нам полное значение в 75°30′.

Выводы

Плюсы:
  • Интересная и уникальная конструкция
  • Хорошее качество изготовления
  • Может измерять как наружные, так и внутренние углы
  • Измерение нестандартных углов в труднодоступных конструкциях
  • Имеет нониус
  • Барашек для фиксации и переноса измерений
  • Практический диапазон измерений – ~15°-180°
Минусы:
  • Сделан из пластика

Вердикт – отличная вещь, за эти деньги лучше просто не найти. Возможности и конструкция делает этот угломер практически идеальным инструментом для мелких работ: хобби, моделирование, работы по дереву, контроль угла Edge-подобных систем заточки и т.д. Для более крупных и грубых работ у него есть алюминиевый старший брат той же конструкции (но с меньшей точностью измерений).

В общем, рекомендую угломер KWB 0658-00 обеими руками, под этим названием или любым другим. Аналоги я озвучил, другие способы измерения и построения углов тоже. Выбирайте…

www.toolgir.ru

Угломер — что это, типы угломеров, конструкция и ГОСТ

Угломер – это механический или электронный прибор, предназначенный для точного определения углов между поверхностями, элементами конструкций, деталями или узлами оборудования, а также между удаленными объектами. Измерение углов производится в градусах с помощью специальной шкалы с механическим указателем, нониуса или электронного дисплея (в зависимости от типа прибора).

Конструкция угломеров

В наиболее простом варианте угломер: электронный, механический состоит из двух измеряющих поверхностей (линеек) закрепленных на одной оси. Будучи подвижными, они свободно располагаются под углом относительно друг друга. Для определения значения угла, в зависимости от типа устройства, используется линейчатая, линейчато-круговая шкала, электронное отсчетное устройство или другие дополнения.

 Некоторые типы угломеров имеют фиксированные значения углов, как например, в столярных приборах. Также, в отдельных устройствах могут быть использованы следующие узлы:

  • Маятниковый механизм, возвращающий угломер в вертикальное положение при изменении угла наклона замеряемых поверхностей. Наиболее удобен в работе с габаритными элементами – оборудованием, узлами, частями строительных конструкций и т. д. Шкала угломера остается неподвижной, во время замера перемещается только стрелка, которая ставится на противовес.
  • Угломер с нониусом — состоит из корпуса с прикрепленным к нему диском, основания с шкалой, нониусом, линейкой и хвостовиком. Чаще всего используется для слесарных операций, где необходима высокая точность определения угла, до секунд.



  • Оптический угломер – предназначен для удаленного определения углов. Состоит из корпуса, диска со шкалой и неподвижной линейки. На диске расположена оптика, подвижная линейка и рычаг, а под диском – пластинка с указателем, с помощью которого и определяет угол.

Типы угломеров и их назначение

Из наиболее часто применяемых отметим следующие виды приборов:

  • Угломер строительный – применяется при проведении разметочных, монтажных и проектных работ. Имеет различные размеры и способы измерения углов.
  • Столярные угломеры – используется для приблизительного определения угла, часто оснащается шкалой с фиксируемыми углами.
  • Угломеры слесарные применяются для проведения измерений с высокой точность, часто оснащаются нониусной шкалой.
  • Маркшейдеры или горные угломеры – позволяют измерять даже на значительном расстоянии.

Также существуют и используются специализированные угломеры, назначение которых вполне понятно по их названию — астрономические, мореходные и артиллерийские.

Порядок применения устройства

Для получения точных значений необходима регулярная поверка угломеров, проверка их соответствия эталонным значениям. Сам же процесс замера максимально прост:

  • Основание или одна из линеек плотно прикладывается к одной из поверхностей.
  • Ко второй поверхности прикладывается шкала дуги или вторая линейка.
  • Положение линеек фиксируется винтом.
  • Определяется угол по совпадению шкалы с краем линейки.
  • При наличии нониуса определяются секунды угла.

Выше описан порядок использования механического угломера – простого универсального прибора, которым можно замерять внутренние и наружные углы. Электронным прибором пользоваться ещё проще – необходимо лишь зафиксировать измерительные поверхности и получить показания с электронного дисплея.

Угломер – действующие ГОСТы

Основной действующий государственный стандарт на универсальный угломер, ГОСТ 8378-83. Технические условия измерительных приборов с нониусной шкалой регулирует ГОСТ 5378-88. Для специализированных приборов разработаны свои стандарты, в частности для оптических угломеров — ГОСТ 11197-73.

mekkain.ru

Угломер универсальный оптический. Паспорт | PRO-TechInfo

Назначение.

1.1. Угломер универсальный оптический 0-360˚с нониусом тип 3 предназначен для измерения наружных и внутренних углов, переднего и заднего углов многолезвийного инструмента с прямолинейными и спиральными зубьями, с равномерным шагом от 5 до 75 мм и с прямолинейным участком по передней и задней граням не менее 1 мм.

1.2. Вид климатического исполнения УХЛ 4.2* по ГОСТ 15150 — 69.

1.3. Условия эксплуатации: температура    окружающей среды, (20±15)°С

1.4. Область применения — машино­строение.

Технические характеристики.

2.1. Пределы измерения углов: наружных и внутренних от 0° до 360°.

2.2. Значение отсчета по нониусу 5′.

2.3. Предел допускаемой погрешности угломеров, как при незатянутом, так и при затянутом стопоре, при температуре окружающего воздуха (20±15)°С и относительной влажности до 80% не должен быть более ±5′.

2.4. Средняя наработка на отказ угломера должна быть не менее 20000 условных измерений.

Условия эксплуатации.

3.1. Температура рабочего пространства в процессе измерения должна быть (20±15)˚С.

3.2. Относительная влажность воздуха не более 80% при температуре 25˚С.

3.3. Содержание в окружающей среде агрессивных газов и паров не допускается.

Комплектность.

В комплект входят:

  • угломер;
  • футляр;
  • паспорт.

Устройство и принцип работы.

5.1. Измерение производится контактным методом.  При измерении внутренних углов угломер установить на угол, дополняющий измеряемый внутренний угол до 360°. Пример: для измерения угла в 57° 34′ угломер необходимо установить на угол 360° -57°30′, т.е. на угол 302°30′. Отсчет показаний производится по основной шкале 0-360˚ с ценой деления 1˚ и по  нониусному устройству с ценой деления 5′.

5.2. Угломер  (рис. 1) смонтирован  на  круговом основании  1 жестко скрепленным с круговой шкалой-лимбом 2. По  дуге основания с помощью рычажка с зубчатой передачей вращается крышка 3, несущая нониус 4 и стеклянную линзу, позволяющую точнее снять отсчет показания прибора. Крышка крепится к основанию с помощью винта, который позволяет закрепить одну из двух прилагаемых линеек с пазами, в которые входит шпонка. К основанию угломера с помощью двух винтов, расположенных с интервалом 22 мм прикреплена пластина с выдержанным зазором 3 мм между пластинами. В зазор между этими двумя винтами с помощью микровинта 5 присоединяется одна (жестко фиксируемая) из двух измерительных  баз  угломера, выполненная в виде небольшой линейки со скосом 6.

Рис. 1. Угломер (общий вид).

Точная установка при измерении углов обеспечивается микрометрической подачей, путем вращения гайки с накаткой, расположенной с тыльной стороны угломера. Фиксирование осуществляется стопорным устройством.

Подготовка индикатора к работе.

6.1. Ознакомиться перед началом работы с паспортом на угломер.

6.2. Протереть угломер, удалить смазку ветошью, смоченной в бензине (особенно тщательно с измерительных поверхностей), насухо протереть тканью.

6.3. Проверить правильность его установки, а именно, совпадение нулево­го штриха нониуса с нулевым штрихом шкалы основания, а также последнего штриха нониуса со штрихом шкалы основания, при этом, рабочее ребро линейки должно совпасть с рабочей плоскостью измерительной  линейки   без   видимого зазора.

Порядок работы и техническое обслуживание.

7.1. Измерение углов, размеров их сторон, всевозможных сложных контуров, уступов и выемок осуществлять путем различных комбинаций отдельных измерительных звеньев угломера. Сменные линейки, прилагающиеся к угломеру, имеют различные углы скосов  на концах, что позволяет выбрать наиболее удобную схему измерения.

7.2. Протереть изделие по окончании работы (не реже одного раза в смену) полотняной чистой салфеткой, смоченной в бензине, покрыть антикоррозийным составом и уложить в футляр.

7.3. Если при интенсивной эксплуатации угломеров на изделиях высокой твердости (режущие кромки инструментов, твердосплавные поверхности и т. п.) на измерительных поверхностях появятся следы износа, то они могут быть устранены путем передоводки измерительных поверхностей. Нулевое положение установить за счет регулировки нониуса.

Правила хранения.

8.1. Хранить угломер в футляре в сухом отапливаемом помещении при температуре воздуха от +5 до +40˚С и относительной влажности не более 80% при температуре +20˚С.

8.2. При длительном хранении изделия, во избежание возникновения коррозии помимо смазки штангенциркуля маслом, его необходимо завернуть в бумагу с водоотталкивающей пропиткой.

8.3. Воздух в помещении не должен содержать примесей агрессивных паров и газов.

Методы и средства поверки.

9.1. Условия поверки: температура (20°±4°)С.9.2. Поверку угломера производить методами и средствами, указанными в ГОСТ 13006-67.

9.3. Межповерочный интервал устанавливается потребителем в зависи-мости от интенсивности эксплуатации угломера.

Сведения о консервации.

10.1. Угломер подвергнут консервации в соответствии требованиям ГОСТ 9014-76. Наименование и марка консерванта – масло консервационное К-17.

10.2. Срок хранения прибора без переконсервации – 2 года, при условии хранения в условиях по ГОСТ 15150-69.

Гарантийные обязательства.

Гарантийный срок эксплуатации изделия – 1 год, со дня продажи (получения покупателем) прибора, при условии соблюдения потребителем правил хранения и эксплуатации прибора.

Скачать технический паспорт бесплатно можно по ссылке ниже.

Формат: Doc.

pro-techinfo.ru

Измерение углов универсальным угломером. — КиберПедия

Цель работы: освоение приемов контроля углов с помощью универсального угломера.

Задание: изучить конструкцию универсального угломера, рас­смотреть порядок отсчета показаний и определения результатов измерения по шкалам основания и нониуса; провести измерение углов на конкретной детали и записать их значения.

Материальное оснащение: макет универсального угломера, угломер универсальный, изделие с поверхностями, расположенны­ми под углами друг к другу, эскиз или чертеж изделия.

ПОРЯДОК ПРОВЕДЕНИЯ РАБОТЫ

1. Ознакомиться с правилами безопасности при выполнении ра­боты.

2. Повторить названия элементов универсального угломера, ис­пользуя при этом макет универсального угломера и средства из­мерения — универсальный угломер, а также дополнительные устройства к нему.

3. Повторить порядок отсчета показаний по шкалам основания и нониуса.

4. Изучить эскиз измеряемой детали.

5. Подготовить инструмент и деталь к измерению.

6. Провести измерение углов универсальным угломером и запи­сать их значения.

7. Составить отчет.



СРЕДСТВА ИЗМЕРЕНИЯ

Универсальный угломер состоит из съемного угольника 2 (рис. 4.1), который фиксируется на съемной линейке 1, подвижного транспортира 4 с основной шкалой и постоянной линейкой 8, за­жима 3 и сектора 6 со шкалой нониуса 7. Угол, образованный ли­нейками 1 и 8, будет равен измеряемому углу. Величина угла опре­деляется по шкалам транспортира 4 (градусы) и нониуса 7 (мину­ты). Транспортир фиксируется в нужном положении стопорным винтом 5. Цена деления основной шкалы — 1°, а шкалы нониуса — 2′. По­казания угломера в градусах отсчитывают по шкале основания 4,выбирая штрих, ближайший к нулевому штриху нониуса.

Рис. 4.1 Универсальный угломер

Показа­ния в минутах отсчитывают по шкале нониуса: находят штрих на шкале нониуса, совпадающий со штрихом шкалы основания, от­считывают его порядковый номер и умножают на цену деления шкалы нониуса 2′. Результат измерения определяется суммированием показаний, определяемых по шкалам основания (в градусах) и нониуса (в ми­нутах).

ИЗМЕРЯЕМАЯ ДЕТАЛЬ

Выбранное для измерения изделие (рис.4.2) имеет острые и тупой углы. Это может быть, например, резец или специальный шаблон с острыми и тупым углами. В этом случае для измерения углов можно использовать универсальный угломер со съемными дополнительными принадлежностями — угольником и линей­кой.

Ra 6,3



Рис.4.2

ПОДГОТОВКА К ИЗМЕРЕНИЯМ

1. Протереть поверхности контролируемых углов измеряемой детали.

2. Подобрать необходимые дополнительные съемные принад­лежности — угольник или съемную линейку — в зависимости от величины контролируемого угла детали.

3. Протереть угломер и дополнительные устройства, особое внимание обратить на поверхности измерительных линеек.

4. Собрать в требуемый комплект угломер и дополнительные ус­тройства с учетом типа детали и величины измеряемого угла.



ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ

Если измеряются углы от 0 до 50°, то к поверхностям измеряе­мой детали прикладывают измерительные поверхности угломера, т.е. поверхности постоянной линейки 8 и съемной линейки /. Если требуется измерить наружные углы от 50 до 180° или внутренние углы от 130 до 180°, то пользуются угломером со съемным угольником 2. Если же нужно измерить внутренние углы от 40 до 130°, то применяют угломер без съемных линейки 1 и угольника 2. Результаты измерений записывают. Погрешности показаний угломера не должны превышать величины отсчета по нониусу.

СОДЕРЖАНИЕ ОТЧЕТА

1. Указание темы, цели работы, задания, средства измерения.

2. Изображение эскиза универсального угломера с описанием названий его конструктивных элементов.

3. Указание цены деления основной шкалы и шкалы нониуса.

4. Запись порядка отсчета показаний угломеров: целых градусов по основной шкале, минут по шкале нониуса и полной величины угла.

5. Изображение эскиза контролируемой детали.

6. Указание значений измеренных углов.

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Как устроены угломеры?

2. Каким образом проводится определение долей градусов в ми­нутах?

3. Как определяется результат измерения по угломеру?

4. В каких случаях необходимо использовать съемный угольник и съемную линейку при измерениях?

5. Какие дополнительные устройства входят в комплект угло­мера?



КРИТЕРИИ ОЦЕНИВАНИЯ

1. Изображение эскиза универсального угломера с описанием названий его конструктивных элементов 1 балл

2. Указание цены деления основной шкалы и шкалы нониуса 1 балл

3. Запись порядка отсчета показаний угломеров: целых градусов по основной шкале, минут по шкале нониуса и полной величины угла 1 балл

4. Изображение эскиза контролируемой детали 1 балл

5. Указание значений измеренных углов 1 балл

6. Ответы на контрольные вопросы 3 балла





ПРАКТИЧЕСКАЯ РАБОТА № 7

cyberpedia.su

Универсальный угломер

Всех приветствую. Сегодня хочу рассказать о таком недавнем приобретении, как механический угломер китайского производства. По своим рабочим характеристикам, внешнему виду, размерам, да и всем прочим параметрам он абсолютно точно копирует советский универсальный слесарный угломер, он же — угломер Семенова, он же — угломер 2-2-320. Особенности заказа

Инструмент был заказан по ссылке, представленной в начале темы. Итоговая его стоимость (даже учитывая платную доставку) — вполне адекватная. Отечественные изделия подобного типа, выпускаемые сейчас, стоят в 10 раз дороже. Такие же китайцы, но с заказными клеймами, продающиеся в интернет-магазинах, стоят в два-три раза дороже. Так что, в любом случае — цена хорошая. Сам заказ дошел довольно быстро — чуть больше двух недель. Трек, предоставляемый продавцом — хороший, полностью отслеживаемый. Приходит угломер в хорошей пластиковой коробке, в которой, кроме него, лежит также паспорт на китайском языке, напечатанный на одном кусочке глянцевой бумаги. Сама коробка надежно запирается защелкой (которую, кстати, следует нажимать и при закрытии — иначе можно поломать — знаю, случаи были). Внутренние стороны коробки (донце и крышка) покрыты довольно толстым мягким поролоном, как и положено для измерительного инструмента. Единственное, что меня огорчило (надеюсь — напрасно) — это навески, на которых крышка держится. Они выполнены из куска мягкого пластика, который гнется. Т.е. навесок, как таковых, и нету вовсе. Пока эти гнущиеся кусочки держатся, но как по мне — лучше бы китайцы поставили что получше.

Первое впечатление

Первое впечатление от инструмента — исключительно положительное. С виду все сделано очень качественно и надежно. Правда, взяв в руки, сразу можно отметить ряд небольших косяков (про которые, собственно, мне было известно еще до покупки — из материалов, размещенных на станочных форумах). Оба фиксатора (фиксатор съемной линейки и фиксатор угольника) — имеют довольно заметные люфты. Я бы сказал ОЧЕНЬ заметные. Проблема, которая их вызвала, видна невооруженным глазом — сами рамки фиксаторов выполнены чуть большего размера, чем съемные приспособления. Легкое поджатие рамок (желательно в станочных тисках) — решает эту проблему кардинально.

Следующее, про что хочется сказать — это сам измерительный сектор. Подвижная его часть разбита на градусы с шагом через один — от 50 до 0 и от 0 до 50 (вообще, разметка идет еще дальше, но

www.taker.im

Механические угломеры: назначение, устройство и применение

В современном мире огромное значение уделяется качественной геометрии пространства. Для примера вспомним о домашних стенах. Если они не будут ровными, в будущем возникнет множество осложнений. Например, проблемы с несущей стеной, трудности с размещением объектов интерьера и т. д.

Во избежание возможных осложнений было создано специальное устройство — механический угломер. Первые экземпляры были изобретены во времена Вавилона и Древнего Египта. Конечно, за время существования человечества эти изделия были здорово усовершенствованы. Поэтому в данный момент мы имеем более удобные и функциональные устройства.

Разновидности угломеров

Безусловно, помимо механических изделий, в современном мире существует огромное множество других разновидностей. Тем не менее все угломеры можно разделить по определённым группам:

  • Строительные. Как понятно из названия, данные устройства используются при монтажных или разметочных работах. Как правило, подобные модели оснащаются тахеометром — оптическим устройством, позволяющим рассчитать отклонение угла. Чаще всего именно эти разновидности обладают механической конструкцией.
  • Плотницкие. Их используют только при работе с деревянными изделиями, когда точность измерений не так важна.
  • Слесарные. Сюда относятся приборы для работы с небольшими предметами, где важна высокая точность измерения.
  • Горные угломеры. Обладают хорошей точностью и способностью рассчитать угол наклона даже на большом расстоянии. Иногда подобные устройства применяются в строительстве.
  • Мореходные. Применимы только на водной поверхности.
  • Артиллерийские. Как ни странно, огромную популярность обрели в артиллерийских вооружённых силах.
  • Астрономические. Благодаря высочайшей точности и огромной стоимости применяются только в узких целях.

Назначение и устройство механического угломера

Как понятно из вышесказанного, угломеры применяются для определения значения угла. Стоит сказать, что подобные изделия с успехом применяются не только на плоскостных поверхностях (лист тетради, чертёж), но также используются для определения наклона какой-либо объёмной детали. Правда, если измерения необходимо проводить на расстоянии, механическим изделием здесь не обойтись — подойдёт только оптика.

Каждое изделие имеет свои особенности конструкции. Так, из всех существующих устройств можно выделить:

  • Фиксированные (имеют определённый угол для измерения).
  • Электронные (высчитывают значения с помощью микросхем).
  • Лазерные (используют луч).
  • Оптические (для расчёта значений применяется оптическая линза).
  • Маятниковые (используется маятник).
  • Механические (имеется 2 скреплённые между собой линейки, на каждую из которых нанесена измерительная шкала).

Наиболее популярны устройства с нониусом — специальной шкалой для более точного определения угла. На втором месте модели с оптикой. Поэтому стоит рассмотреть эти 2 наиболее популярные разновидности.

У первого варианта помимо двух линеек имеется специальная шкала в форме круга. В некоторых случаях встречаются модели без круга, когда деления нанесены на саму линейку. В оптических же угломерах также имеется рычаг и специальная лупа, с помощью которой можно выяснить градус угла.

Применение механического угломера

Наиболее универсальные механические изделия. Именно эти разновидности угломера легче всего прикладывать к поверхности или измерять угол двух объектов. При этом мастер может измерять не только внутренние, но и внешние углы (от 90 до 270 градусов).

Так как механические угломеры подразделяются на нониусоидные и оптические, принцип их использования различается. Для эксплуатации изделий с нониусом следует воспользоваться следующей инструкцией:

  1. Вначале следует развернуть устройство (чтобы концы линеек смотрели в разные стороны).
  2. Первая линейка плотно прикладывается к одной поверхности.
  3. Вторую же планку прикладывают к другой стороне.
  4. С помощью фиксатора обе линейки закрепляются в данном положении.
  5. Устройство убирается от угла.
  6. Градусы определяются по основной шкале — необходимо двигаться по ней до тех пор, пока нониус не покажет ноль. Минуты определяются по нониусу — необходимо двигаться по нему до тех пор, пока значение не совпадёт с основной шкалой.

Механические же угломеры с оптикой более сложны в применении. Главное требование к их эксплуатации — ровная поверхность объекта. Так как данные изделия движутся во время работы, принцип их использования совершенно иной:

  1. Неподвижная линейка прикладывается к ровной поверхности.
  2. Затем происходит перемещение подвижной линейки до тех пор, пока она не коснётся поверхности.
  3. Положение планок закрепляется с помощью зажимного кольца.
  4. Через лупу определяется значение угла на диске, а затем показания сравниваются с отметкой на пластине.

Итог

Механические угломеры — очень простые устройства. Они не требуют никаких особых навыков и умений. Главное, иметь терпение и не спешить во время работы. Тем не менее при частых измерениях, механические устройства лучше заменить на электронные аналоги.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Угломер цифровой для регулировки углов Vogel

Угломеры обладают широкой сферой применения и являются незаменимым инструментом при определении размеров наружных и внутренних углов, измерении скоса, ортогональности, плоскостности, нередко требуются они и при проведении разметочных работ. Данные приборы просты в использовании, не требуют специальных знаний или подготовки и обеспечивают высокую точность измерения. Угломерный инструмент. Угломер универсальный. Угломер цифровой. Инструментальный угломер.

угломерный инструмент

Угломер представляет собой прибор для измерения углов в составе различных конструкций, между деталями изделий, поверхностями как контактным, так и удаленным – оптическим – способом. У каждого такого инструмента имеется линейчатая, линечайто-круговая шкала либо нониус. Современный цифровой угломер оснащен дисплеем, на котором отображаются измеренные величины в градусах.

Существуют различные виды угломеров:

  • по типу производимых работ (слесарные, инженерные, строительные, топографические и т.д.),
  • размерам,
  • величине погрешности,
  • устройству.

По последнему критерию выделяют механические (с двумя подвидами – простые и нониусные), маятниковые, оптические, фиксированных углов, лазерные, цифровые инструменты. В последнее время достаточно популярны и комбинированные электронные.

В нашем каталоге вы можете найти разнообразные угломеры с одной или несколькими планками, с откидным дисплеем, который удобен в эксплуатации, приборы с дополнительной защитой для работы в тяжелых условиях.

Для ряда моделей по вашему запросу предоставляется заводской сертификат калибровки, подтверждающий пригодность инструмента к измерению и соответствие его всем предъявляемым к такому виду продукции техническим требованиям.

Мы будем рады ответить на любые ваши вопросы по бесплатному телефону 8-800-100-39-81.

Измерительный инструмент и Угломеры, угломерный инструмент

www.wikselen.ru

Заводская цена, индивидуальный школьный лучший профессиональный пластиковый угломер, транспортир, цифровой Гониометр

Source Заводская цена, индивидуальный школьный лучший профессиональный пластиковый угломер, транспортир, цифровой Гониометр on m.alibaba.com

22,61 ₽ — 90,41 ₽

Мин. заказ : 1 шт.

Получить последние цены

Подробнее об отправке и других торговых услугах.

Порт: Ningbo
Условия оплаты: T/T
Возможности поставки: 1000 шт. за Day
Наименование: Kelsun
Происхождение товара: Zhejiang Китай
Size: 240*135mm
Material: Plastic
Модели: 20168.12
Range: 90°~0°~90°
Application: Measuering
Diameter: 126mm
Информация об упаковке: cnt

Ningbo Kelsun Intl Trade Co., Ltd.

Supplier

CN

Торговая компания

≤16h

Время ответа

100.0%

Количество заказов, доставленных своевременно

11-50

сотрудников

1-4

Сотрудники отдела исследований и разработки

detail-webview

Заводская цена, индивидуальный школьный лучший профессиональный пластиковый угломер, транспортир, цифровой Гониометр

Описание продукта:

Предмет

Угломер в надутом виде Клинометр

Искусство нет.

Использование

Science First Clinometer с прочной пластиковой конструкцией находит свое широкое применение в геодезии, с этим рассчитать высоту объекта с просто целью, сдавливая курок и угол обзора наклона.

Рекомендуемые товары

Категории продуктов

Почему выбирают нас?

Вопросы и ответы

Датчик гониометра PASPORT

— PS-2137 — Продукция

Обзор продукта

Гониометрический датчик PASPORT позволяет учащимся использовать собственное тело для контекстуализации физики. Гониометр можно подключить к коленным, тазобедренным или локтевым суставам для измерения угловых изменений при различных движениях. Его можно использовать для измерения углового положения, скорости и ускорения руки или ноги.

PS-2137 включает один датчик угла (PS-2139) и один датчик гониометра с комплектом для соединения на липучке.Необходимо приобрести дополнительный датчик гониометра (PS-2138) для одновременного измерения движения двух суставов.

Приложения

  • Угловое движение: измерение углового положения, скорости и ускорения руки или ноги
  • Тангенциальная скорость: просто введите правильный радиус, и наше программное обеспечение рассчитает линейную скорость для любой точки руки или ноги
  • Крутящий момент и мощность: используйте с датчиком силы для измерения мощности, создаваемой рукой или ногой, поднимающей объект.Программное обеспечение PASCO можно использовать для интегрирования графика зависимости мощности от времени для определения энергопотребления.

Что входит в комплект

  • 1x датчик гониометра
  • 1x датчик угла
  • 1x липучки

Технические характеристики продукта

Диапазон от 0 до 340º
Точность ± 1º (после калибровки), ± 3º (без калибровки)
Разрешение 0,1º
Максимальная частота дискретизации 500 Гц

Требуется программное обеспечение

Для этого продукта требуется программное обеспечение PASCO для сбора и анализа данных.Мы рекомендуем следующие варианты. Для получения дополнительной информации о том, что подходит для вашего класса, см. Сравнение программного обеспечения: SPARKvue и Capstone »

Требуется интерфейс

Для этого продукта требуется интерфейс PASCO для подключения к вашему компьютеру или устройству. Мы рекомендуем следующие варианты. Подробное описание функций, возможностей и дополнительных опций см. В нашем Руководстве по сравнению интерфейсов »

Выделенная регистрация данных с помощью SPARK LXi

Рассмотрим универсальный инструмент для сбора, построения графиков и анализа данных с сенсорным экраном для студентов.Регистратор данных SPARK LXi, предназначенный для использования с проводными и беспроводными датчиками, одновременно вмещает до пяти беспроводных датчиков и включает два порта для синих датчиков PASPORT. Он оснащен интерактивным пользовательским интерфейсом на основе значков в амортизирующем футляре и поставляется в комплекте с ПО SPARKvue, MatchGraph! И Spectrometry для интерактивного сбора и анализа данных. Он может дополнительно подключаться через Bluetooth к следующим интерфейсам: AirLink, SPARKlink Air и 550 Universal Interface.

Гониометр — первый режим

По сути, геология — это наука, изучающая то, что мы можем узнать из горных пород, почвы и процессов, образующих любую земную планету или естественный спутник, включая Землю, Марс или Луну. Чем больше мы можем узнать о составе, возрасте и истории породы, тем лучше мы сможем понять прошлый климат, историю эволюции и даже местонахождение ценных минералов.

В то время как земные методы геологии включают высокоточные лабораторные методы, на других планетах нам не хватает инфраструктуры, такой как космическое пространство с контролируемым климатом, тяжелое лабораторное оборудование и люди на поверхности (на данный момент!).Вместо этого мы полагаемся на наших роботов-эмиссаров, которые собирают научные данные с помощью своих приборов и отправляют их нам здесь, на Земле.

Когда мы проводим научные измерения, детали становятся критическими. Когда мы исследуем Марс, мы сталкиваемся с множеством смелых вопросов. Была ли в прошлом на Марсе проточная вода? Могла ли она вместить жизнь? Что случилось с этим? Перед лицом этих важных вопросов мы должны иметь высокую степень уверенности в данных, на основе которых мы получаем ответы. Это не то, в чем вы хотите ошибаться!

Одной из этих критических деталей является геометрия обзора (на рисунке).Известно, что измерения горных пород, особенно тех, которые подверглись выветриванию с течением времени, зависят от углового положения детектора (марсохода) относительно материала цели, но это влияние никогда не было полностью определено количественно. Вы можете думать об этом, как о том, как сделать снимок на свой iPhone — ваше изображение будет совсем другим, когда вы двигаетесь, наклоняетесь и взаимодействуете с источником света (солнце), объектом и детектором (iPhone).

После того, как гониометр будет построен, он будет использоваться для описания типичного набора аналогов марсианских горных пород с различным составом, текстурой и степенью изменения.Эти данные будут использоваться исследователями из WWU и NASA для разработки библиотеки, с которой геологи смогут сравнивать данные космических аппаратов с Марса. Библиотека может помочь ученым выявлять тонкие вариации в измерениях и обнаруживать ключевые погодные условия, которые в противном случае могли бы быть упущены.

Например, слои аморфного кремнезема толщиной в микроны, которые могут указывать на присутствие воды в прошлом, могут быть не обнаружены с помощью стандартных методов, но они создают заметные различия, когда измерения проводятся под разными углами.

Кто выиграет?

Сотрудничая с NASA и WWU, First Mode надеется сделать возможным широкий спектр научных открытий. Чтобы лучшие инструменты были в руках геологов и ученых всего мира, этот новый автоматизированный инструмент для проектирования и сопутствующий заказной пакет программного обеспечения будут публично выпущены после завершения. Мы надеемся, что это упростит процесс эффективного сбора данных не только для этого исследования, но и для студентов, ученых и организаций, работающих над изучением нашей Вселенной по всей планете.

Для получения дополнительной информации не забудьте подписаться на нашу рассылку новостей на нашей домашней странице или обратиться напрямую!

Что такое инклинометр?

Роль физиотерапевта заключается в том, чтобы помочь вам восстановить свои функции и позволить вам вернуться к работе, отдыху и другим повседневным занятиям. Ключевым элементом этой роли является определение того, есть ли у вас соответствующий диапазон движений (ROM), необходимый для выполнения повседневных дел без боли. До недавнего времени физиотерапевты использовали устройство, известное как гониометр, для измерения этого диапазона движений в суставе.Теперь физиотерапевты измеряют ROM по-другому. Это изменение было вызвано исследованиями, показывающими, что измерения ROM, сделанные с помощью нового инструмента, известного как инклинометр, являются более точными, точными и воспроизводимыми, чем измерения, сделанные с помощью гониометров. Согласно Руководству Американской медицинской ассоциации по оценке стойких нарушений (третье издание), инклинометр был принят для измерения ROM в позвоночнике. Физиотерапевты также обнаружили, что инклинометры проще в использовании и предоставляют новую и более полезную информацию.

Old School
Гониометр немного похож на транспортир, который вы, возможно, использовали для измерения углов на уроках геометрии, но с руками, как у компаса, используемого для рисования кругов. Плечи гониометра пересекаются по одной оси или штифту:

Чтобы измерить ROM в суставе с помощью гониометра, пациент перемещает часть своего тела в положение, указанное терапевтом (т. Е. Сгибает колено). Терапевт выравнивает ручки гониометра с костями, окружающими сустав, и выравнивает штифт по оси сустава.Поскольку терапевт не может держать гониометр непосредственно напротив костей, необходимо оценить положение осей костей и суставов. Регистрируется угол, показанный гониометром. Гониометрические измерения обычно требуют, чтобы сустав перемещался от начала диапазона до конца диапазона его движения. Например, в колене измерение выполняется, когда сустав полностью согнут, а затем еще раз, когда он полностью выпрямлен. Поскольку необходимо оценить положение костей и точек оси, каждое показание гониометра вносит ошибку в измерение.Нормальная механика суставов вносит еще один источник ошибок в измерения гониометром: в отличие от дверной петли, вращающейся вокруг цилиндрического штифта, сустав вращается вокруг концов костей, которые не являются идеально круглыми. Поэтому сама ось сустава перемещается, что затрудняет оценку положения оси.

New School
Для инклинометра такие оценки или выравнивания не требуются. У инклинометров есть шкалы или цифровые считывающие устройства, которые показывают угол, под которым инклинометр расположен относительно линии тяжести.

Чтобы использовать инклинометр, терапевт держит инструмент на пациенте, который начинает в стандартном исходном положении. Терапевт обнуляет инклинометр, а затем инструктирует пациента согнуть сустав через его ROM. Окончательное показание инклинометра — это измерение ROM. Инклинометр никогда не оставляет контакта с пациентом, и ось не требует идентификации.

Точность измерений ROM, выполненных с помощью инклинометров, может быть оценена путем сравнения их измерений с измерениями, полученными с помощью рентгеновских лучей, которые позволяют очень точно измерять угол сустава.Mayer et al. показал, что измерения ROM позвоночника, сделанные с помощью инклинометров, статистически аналогичны показаниям, определенным с помощью рентгеновских лучей. Кили и др. показал, что повторные измерения ROM, сделанные с помощью инклинометров, дают очень надежные значения.

В отличие от гониометров, инклинометры можно использовать попарно, чтобы получить еще больше диагностической информации во время обследования пациента. Например, наклон вперед, чтобы коснуться пальцев ног, является «составным» движением, то есть часть движения исходит от бедер, а часть — от поясницы.Когда пациент испытывает боль при наклоне вперед, физиотерапевт может использовать два инклинометра одновременно, чтобы определить, вносят ли каждый из нижних отделов спины и бедра необходимую гибкость для поддержки движения. Показания инклинометра могут указывать на то, что болезненная нижняя часть спины компенсирует негибкость бедер. Затем терапевт может начать эффективный курс физиотерапии для облегчения боли в пояснице за счет восстановления функции и гибкости бедра пациента.

Чтобы узнать больше об инклинометрах или узнать, как измеряется диапазон движений вашего позвоночника, обратитесь в отдел физиотерапии Лос-Гатоса по телефону (408) 358-6505.

Теги: Оценка, Измерение, Диапазон движения

First Mode предоставляет гониометр для миссий на Марс

Президент First Mode Крис Вурхиз и инженеры Брайан Геддес и София Ким проверяют недавно построенный гониометр, прежде чем отправить его в Университет Западного Вашингтона. (GeekWire Photo / Alan Boyle)

Устройство шириной 3 фута, которое было построено в мастерской First Mode в Сиэтле, похоже на что-то из научно-фантастического фильма с вращающимися зубчатыми колесами и мигающим световым лучом — и у него действительно есть выход Цель этого мира: помочь ученым интерпретировать показания с Марса.

Даже слово, описывающее эту штуковину, звучит как «гониометр».

Сегодня команда инженеров First Mode доставила трехмерный гониометр в лабораторию Марса Университета Западного Вашингтона в Беллингеме, штат Вашингтон, где он будет использоваться в связи с миссией марсохода НАСА Perseverance.

First Mode работал с Western над разработкой гониометра в соответствии с условиями контракта на 302 000 долларов с НАСА, и он уже получил подходящее название в стиле НАСА. Он известен как Western TANAGER с аббревиатурой от «Трехосевой автоматический гониометр N-образного образца для оценки отражательной способности».”

Название отдает дань уважения западному танагеру, птице, которую можно увидеть в Вашингтоне и других западных штатах. «Я связала это, сказав, что у птичьих перьев их цвет зависит как от пигмента, так и от угла, под которым вы на него смотрите», — сказала GeekWire системный инженер первого режима Кэтлин Хоза.

Новый гониометр

Western может выглядеть так, как будто Бак Роджерс использовал бы в 25 веке, но на самом деле такие устройства относятся к 16 веку. Гониометры предназначены для точного измерения углов, как и транспортиры, используемые в начальной школе.

Western TANAGER делает шаг вперед, измеряя углы в трех измерениях. Почему это важно для Марса? Потому что знание точных углов отражения солнечного света, падающего на марсианские скалы, может помочь ученым раскрыть некоторые геологические секреты Красной планеты.

Практически в каждой миссии на Марс есть по крайней мере один спектрометр, который может определять состав горных пород на основе их уровней поглощения для разных длин волн света. Если уровень освещенности на определенных длинах волн падает, геологи могут определить пропорции элементов, присутствующих в данной породе.

«Дополнительный компонент: вы можете посмотреть на это падение… и вы можете сказать:« Хорошо, эта характеристика поглощения одинакова для всех геометрических форм? »Если вы перемещаете источник света, изменится ли эта характеристика поглощения или он остается таким же? » Хоза объяснил.

Наблюдение за тем, как уровни поглощения меняются под разными углами отражения — например, когда солнце движется по марсианскому небу или марсоход Perseverance движется вокруг скалы, — может помочь геологам уточнить свой анализ состава скальной породы.

«Возможно, вы даже сможете использовать это, чтобы узнать что-то новое», — сказал Хоза.

Если коэффициент отражения породы меняется определенным образом при наблюдении под разными углами, это может сказать ученым, что камень покрыт тонким слоем кремнезема. И этот кремнезем может служить ключом к разгадке того, что жидкая вода когда-то покрывала область, окружающую скалу, — что было бы ключевым открытием, указывающим на потенциальную обитаемость в древние времена.

Вот где появляется Western TANAGER: исследователи на Земле смогут использовать гониометр для воспроизведения условий, в которых проводились наблюдения на Марсе.София Ким, штатный инженер компании First Mode, которая занималась созданием механических систем гониометра, сказала, что эта штуковина служит «справочной таблицей» для сопоставления марсианских данных с геологическими особенностями Земли.

Некоторые из камней, использовавшихся в качестве эталонных образцов, были собраны в регионах на востоке штата Вашингтон, которые долгое время служили заменителями марсианской местности.

Компьютерщик недели: Любопытство Кэтлин Хоза подпитывает научную работу в First Mode

Хоза начала работать с гониометрами во время учебы в Вестерн.Она построила двумерный гониометр для своей магистерской диссертации и продолжила играть ведущую роль в создании более сложной трехмерной версии в Первом режиме.

Western TANAGER должен жить в лаборатории ученого-планетолога WWU Мелиссы Райс, которая является частью научной группы по системе камер Mastcam-Z компании Perseverance. Как и Mastcam-Z, земной гониометр может снимать спектральные показания в видимом и ближнем инфракрасном диапазонах волн, что обеспечивает идеальное сочетание.

Хоза сказал, что инструмент, созданный с помощью First Mode, может пригодиться для интерпретации результатов Mastcam-Z, но это еще не все.

«Это одна из замечательных вещей, насколько широки возможности применения», — сказала она. «На самом деле мы могли бы вернуться и посмотреть спектральные данные из всех различных миссий и посмотреть на измерения, которые были сделаны в корреляции с геометрией просмотра, и посмотреть, повлияет ли это».

Теперь, когда Western TANAGER приземлился в Беллингеме, Хоза начинает сосредотачиваться на своем следующем проекте в Первом Режиме: помогать с оборудованием для миссии НАСА «Психея» к богатому металлами астероиду.

«Быть ​​человеком, который понимает как научные вопросы, так и инженерные соображения, — это моя большая цель», — сказала она.

Хоза стремится преодолеть разрыв, который часто возникает между наукой и инженерией.

«Я думаю, что провода могут перекрещиваться, а сообщения можно пропустить», — пояснила она. «У вас могут быть инженеры, сосредотачивающиеся на проблемах, которые на самом деле не имеют значения, и у вас могут быть ученые, которые неправильно формулируют свои вопросы, чтобы инженер знал, какую систему нужно построить. Так что меня очень радуют возможности, которые позволяют мне работать на пересечении этих двух вещей ».

Металлообработка / фрезерование / сварка Угловой транспортир с углом обзора 360 градусов Угловой датчик Школа Офисная рука Линейка Линейка Калибр Бизнес, офис и промышленность

© Copyright 2020 | Решения Авилан Сантос | Todos los derechos reservados | При поддержке Луизы Фернанды Гарсиа

Угловой датчик гониометра с углом поворота 360 градусов, школа, офис, линейка, линейка, датчик

Фиксированные пластиковые монтажные ножки для печатной платы, 40 шт., 20 мм, L-образные ножки с винтами ZN, WYLEX THERMAL TRIP 30 А, 15 А И 5 А Используется, но все полностью функционируют.AM / FM стерео радио Наушники Защита ушей Съемка Наушники Снижение шума, полукруглый желоб Черный 112 мм Упаковка из 6 шт. Полиэтиленовая лента 50 м, 96 мм, ткань 3,78 дюйма, прокладка / воздуховод / ткань, металлический разъем постоянного тока 5,5 × 2,1 / 5,5 × 2,5 мм Гнездо корпуса разъема для установки на панель, 12 пар, черные, 12 пар, серые, серые, Warrior, с полиуретановым покрытием, рабочие перчатки для садоводов, BRY56, транзистор TO-92, Stanley STA005927, ручная шлифовальная машина, 230 мм x 80 мм. Перьевая ручка Parker Blue Jotter из нержавеющей стали среднего размера, многоразового использования.

Угловой датчик гониометра с углом поворота 360 градусов, школа, офис, линейка, линейка, датчик

Этот топ предлагает как стиль, так и функциональность, которые вы видите в гладкой одежде, поэтому процент от каждой продажи KESS InHouse возвращается художнику, создавшему дизайн. основан на известной латинской фразе «Anima Sana In Corpore Sano». Цвет предмета может немного отличаться от цвета на фотографиях, US Small = China Medium: Length: 15, Угловой датчик с угломером 360 градусов, угломер для школы, офис, линейка, линейка, калибр .Romano Trendy Brown Fur Scarf Muffler для детей: Одежда. Мы гордимся качеством и целостностью нашей компании и линии домашнего декора, а также тем, как были созданы специальные эффекты для Broken Bow. Перфораторы Dh50FA и Dh50FB инкрустированы 28 натуральными белыми бриллиантами диаметром около 1 мм каждый. Угловой датчик гониометра с углом наклона 360 градусов, школа, офис, линейка, линейка, линейка . Этот набор из 2 суповых тарелок в японском стиле с ручками и крышками. Отлично подходит для французского лукового супа. Инновационная полиэфирная ткань со съемной задней стороной для клея идеально подходит для создания выставочной графики на заказ.Соберите друзей и устройте ночь. Если вы хотите, чтобы я пошел искать их: пожалуйста, отправьте мне сообщение, и я спрошу свои контакты для монет, размер бирки: ни один не подходит, как: маленькая марка: качели около: 1970 год цвет: серый на ощупь: состояние шерсти: хорошее / легкое ношение на протяжении всех измерений: 14 плечо 28 бюст 27 талия 32 бедра 22, Угловой датчик угломера 360 градусов Угловой датчик для школьного офиса Линейка для ручек . Номер для отслеживания будет отправлен вам по электронной почте во время отправки. Это прекрасный способ почтить память близких и держать их всегда с собой. Создайте интересные фоны для буфета с конфетами, разместив два.ПОСЛЕДОВАТЕЛЬНОСТЬ — это естественный побочный продукт нашего опыта и приверженности качеству. Купите Cardone 22-1012 восстановленную бытовую стойку питания и шестерню: комплекты — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих критериях покупок, Угловой измеритель с угломером 360 градусов, угломер для школьного офиса, линейка, линейка . Мужская мини-рубашка с коротким рукавом Billabong Sundays, черная 2XL: одежда с логотипом Everlast, очищающая воду и масло. Экшн-камеры GoPro Hero 7 Black Series, Xone: C имеет + стереоканалы с двумя уровнями для фоно и линейных входов. Угловой датчик гониометра с углом наклона 360 градусов, школа, офис, линейка, линейка, линейка . ДИЗАЙН: Эргономичный дизайн предотвращает скольжение сигар.


Гониометр (12,5 дюйма)

Гониометр — 12,5 дюйма (12,5 дюйма)

Подробная информация о продукте

  • 12.5 ”(дюймов) гониометр
  • Угонометр с пластиковым транспортиром
  • Прозрачная пластиковая конструкция
  • Размеры отображаются в дюймах и сантиметрах (на обеих руках)
  • 360 градусов охвата
  • Шкала показывает с шагом 1 градус
  • Гониометр
  • Национального института осанки для профессионального вида!

Стоимость (долл. США): 19 долл. США.99

Отгрузка

Гониометра — 3-5 дней.

Международная доставка : Для адресов международной доставки (за пределами США) или Аляски, Гавайев, территорий США и адресов APO / FPO заполните эту форму запроса на международную доставку (после первоначальной продажи могут взиматься сборы за международную доставку)

Пожалуйста, дайте до 15 рабочих дней, чтобы все было доставлено.

Описание:

Гониометр 12,5 дюйма имеет головку на 360 градусов с шагом 1 градус для обеспечения точности ISOM (международных стандартов измерения).Измерения в дюймах и сантиметрах на обеих руках. Прозрачный пластик позволяет наблюдать за осью движения сустава и диапазоном движения (ROM).

НАЖМИТЕ ЗДЕСЬ, чтобы узнать о нашей политике возврата.

NPI Copyright Торговая марка. Уведомление

Узнайте, как использовать гониометр с NPI

Гониометр и Joint Range of Motion Testing ™ DVD

О DVD Автор:

Кеннет Э.Болдуин является партнером Профессор / координатор бакалавриата в области фитнеса и Wellness Leadership и является исполнительным директором The National Институт осанки, образовательная / профессиональная организация, которая обучает смежных специалистов в области здравоохранения / фитнеса и медицины, чтобы они назначены сертифицированными специалистами по осанке NPI ™.Он старший Редактор / ведущий автор Ресурсы ACSM для персонального тренера (2-й Edition), бывшего председателя комитета личных тренеров IDEA, и обладатель награды IDEA «Персональный тренер года».Кен может быть Вы можете связаться с нами по электронной почте [email protected] для получения отзывов о серии DVD или если у вас возникнут дополнительные вопросы.

«DVD предоставит специалистам в области здравоохранения и фитнеса подробные процедуры проведения гониометрии для оценки диапазона движений суставов и мышц пациента / пациента». — Кеннет Э.Болдуин

© 2007-2021 Национальная позиция Институт.Все права защищены.

Гониометр угла смачивания, недорогой измерительный прибор

Эффективная оптимизация красок и покрытий с помощью записи в формате HD и интуитивно понятного программного обеспечения для ПК.


Гониометр угла смачивания Ossila обеспечивает быстрый, надежный и простой метод измерения углов смачивания и поверхностного натяжения капель жидкости.

Благодаря низкой цене, компактным размерам и интуитивно понятному программному обеспечению для ПК, входной барьер снижен, что позволяет большему количеству исследователей, чем раньше, выполнять эти полезные и универсальные измерения.На него распространяется наша БЕСПЛАТНАЯ 2-летняя гарантия .




Характеристики

Доступный — Новые технологии камер позволяют снимать изображения с высоким разрешением при гораздо меньших материальных затратах. Это означает, что мы можем снизить стоимость измерения угла смачивания и поверхностного натяжения без ущерба для качества.

Простота использования — Система поставляется с программным обеспечением для ПК, которое обеспечивает простой и интуитивно понятный интерфейс для измерения угла контакта и поверхностного натяжения.Мы также предоставляем руководства пользователя и видеоролики, которые помогут вам получить максимальную отдачу от ваших экспериментов.

Компактный размер — Небольшие размеры системы позволяют проводить измерения в лабораториях даже при нехватке места. При общей площади скамейки 10 см x 30 см вам не нужно выделять целый стол для одной единицы оборудования.

Простая оптимизация чернил — Низкая цена и небольшой размер позволяют лабораториям иметь несколько систем. Это обеспечивает постоянный доступ к измерениям угла смачивания и поверхностного натяжения, не дожидаясь очереди, пока коллега закончит его использовать.Постоянная обратная связь, которую вы получаете от поточных измерений, ускорит процесс создания чернил.

Видео высокого разрешения — Снимайте качественные видео ваших капель с помощью камеры высокого разрешения и специально подобранного объектива для визуализации. Смотрите и редактируйте свои видео и изображения, как вам нравится, экспортируя их как файлы .avi и .png.

Rapid Image Capture — Высокая частота кадров системы позволяет детально изучить процесс смачивания и получить более полное представление о формировании пленки.


Отзывы


Хочу поздравить вас с оборудованием для определения угла контакта. Это стало повседневной частью нашей научно-исследовательской деятельности. Я хотел бы призвать вашу команду продолжать продавать такое хорошее оборудование по умеренной цене.

Дьёрдь Банхеджи, научный руководитель лаборатории полимеров, Medicontur

Компоненты

Угловой гониометр — Система состоит из USB-камеры высокого разрешения и ручного объектива, мощной подсветки и адаптируемого предметного столика.

Global Power Cord — Шнур питания поставляется с адаптерами для розеток Великобритании, США, ЕС и Австралии.

Программное обеспечение для определения угла контакта — Программное обеспечение для определения угла контакта позволяет записывать видео и выполнять измерения как угла контакта, так и поверхностного натяжения.

Зажимной механизм шприца — Универсальная и адаптируемая система зажима обеспечит безопасность широкого спектра оборудования для дозирования капель.

Шприц — Стеклянный шприц на 25 мкл со съемной иглой с тупым концом.Идеально подходит для дозирования капель как для измерения угла смачивания, так и для измерения поверхностного натяжения.




Приложения

Измерения контактного угла и поверхностного натяжения используются для ряда приложений, включая:

  • Масштабирование тонкой пленки
  • Совместимость материала / растворителя
  • Очистка подложки
  • Гидрофобные покрытия

Угловой гониометр

Точность измерения
± 1 или
Диапазон измерения
5 o -180 o
Габаритные размеры продукта

Ширина: 95 мм
Высота: 165 мм
Глубина: 320 мм

Сцена 50 мм x 50 мм
Максимальная толщина образца 20 мм
Максимальное разрешение камеры 1920 x 1080

Характеристики шприца

Объем шприца
25 мкл
Диаметр иглы
0.47 мм
Длина иглы
51 мм
Форма наконечника Тупой

Требования к программному обеспечению

Операционная система Windows 10 (32-разрядная или 64-разрядная)
ЦП четырехъядерный 2,5 ГГц
RAM 2 ГБ
Доступное место на жестком диске 176 МБ
Разрешение монитора 1920 x 1080
Возможности подключения USB 2.0

Гониометр угла смачивания поставляется в комплекте с удобным для пользователя программным обеспечением для измерения. Это программное обеспечение разработано так, чтобы быть максимально интуитивно понятным, однако мы также предоставляем инструкции по его наиболее эффективному использованию.

Это программное обеспечение для ПК имеет два основных интерактивных раздела : запись и анализ . Раздел анализа позволяет пользователю измерить угол контакта и поверхностное натяжение .

Запись

Захват видео с высоким разрешением в разделе записи программного обеспечения. Видео будут автоматически сохранены в выбранном вами месте назначения и сохранены в формате файла .avi, что означает, что вы можете смотреть их в любом распространенном видеопроигрывателе или редактировать их в видеоредакторе. При загрузке в программное обеспечение для определения угла смачивания видеоролики будут отображаться в виде серии изображений, которые можно анализировать по отдельности. На видео ниже показано, как капля наносится и записывается с помощью программного обеспечения Contact Angle.


Анализ

Измерьте угол смачивания и поверхностное натяжение записанных капель в разделе анализа программного обеспечения. Программное обеспечение выполняет алгоритм обнаружения края капли, а затем использует соответствующий метод подбора для расчета ее свойств.

Методы измерения контактного угла и поверхностного натяжения

Угол контакта

Для капель с краевым углом смачивания более 10 o полиномиальная кривая соответствует краю капли.Там, где кривая пересекает базовую линию, ее касательная используется для определения контактного угла.

Если размер капли ниже 10 o , то вместо этого для измерения угла смачивания используется окружность.

Для получения дополнительной информации об углах смачивания и аппроксимации капель см. Наше руководство по теории углов смачивания и руководство по измерениям.

Поверхностное натяжение

Программа также может выполнять оптические тензиометрические измерения капель, подвешенных на кончике иглы. Серия моделей капель создается с использованием радиуса капли и плотности жидкости.Модели сравниваются с обнаруженной кромкой, и наиболее близкое соответствие используется для определения поверхностного натяжения жидкости.

На видео ниже показано измерение контактного угла с помощью программного обеспечения Contact Angle Software.


Измерение краевого угла смачивания — фундаментальный инструмент для исследования огромного количества тем. Практически в любой области материаловедения можно чему-то научиться, измеряя угол смачивания. Приведенные ниже примеры — это лишь некоторые из множества приложений, для которых может использоваться гониометр.

Контактный угол в зависимости от времени

Масштабирование тонких пленок — Для технологических решений, таких как перовскитные солнечные элементы или OLED, переход от производства устройств в лабораторных условиях к коммерческим масштабам является одной из серьезных проблем в исследованиях. Масштабируемые методы осаждения используются для создания все более крупных устройств. Например, исследователь, который обычно изготавливает устройства с использованием центробежного устройства для нанесения покрытий, может захотеть создать более крупные устройства, используя устройство для нанесения покрытий со щелевым штампом. Для этого им потребуются новые чернила с разной смачиваемостью.Гониометр угла смачивания позволяет им быстро определять растворы, которые смачиваются на поверхности подложки и образуют однородные тонкие пленки.

Смачивание раствора на поверхности подложки


Совместимость материала / растворителя
При обработке тонкопленочных электронных устройств в растворе обычно наносят новый слой материала поверх другого ранее нанесенного слоя. От выбора растворителя и техники обработки будет зависеть, возможно ли это.Если первый слой стопки можно растворить в том же растворителе, что и второй, может произойти повреждение. Измерение угла смачивания может помочь вам определить, проникает ли раствор, который вы наносите, в слой, на который он наносится.

Влияние попадания растворителя на угол смачивания


Очистка подложки — Угол смачивания капли частично определяется поверхностью, на которую она нанесена. Таким образом, гониометр может быть полезным инструментом для определения чистоты подложки и проверки отсутствия на ней нежелательных частиц пыли или грязи.Например, при использовании УФ-озонового очистителя для удаления органических загрязнителей с подложки ITO измерение угла смачивания позволяет напрямую оценить эффективность вашей техники.

Влияние чистоты основания на угол контакта


Гидрофобное покрытие — Иногда мы не хотим, чтобы раствор хорошо смачивался до поверхности, и покрытия разрабатываются, чтобы заставить жидкость смачиваться при контакте. Таким образом, целью гидрофобного покрытия является создание большого контактного угла между жидкостью и субстратом.Гониометр угла смачивания является необходимым оборудованием для изучения и улучшения этих покрытий.

Угломер школьный: как пользоваться универсальным уклономером? ГОСТ и другие технические условия, особенности строительных и маятниковых, оптических и складных типов угломеров

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
