      Угломер универсальный механический 2УМ,4УМ,5УМ:фото,как пользоваться

      1. Разновидности и особенности конструкции
      2. Технические характеристики
      3. Как пользоваться универсальным угломером
      4. Видео

      Среди всех видов измерительных приборов, которые служат для измерения углов, угломеры универсальные являются одними из самых часто используемых. Их достоинство заключается в том, что они могут использоваться в совершенно различных сферах деятельности. Если более простые модели, некоторые из которых даже изготавливаются из дерева, имеют узкую направленность, могут обладать ограниченной шкалой в определенном диапазоне или же вовсе фиксированным углом, то угломеры механические универсального типа в среднем имеют шкалу от 0 до 180 градусов. Некоторые могут делать измерения по всей окружности, причем как внутренние, так и внешние углы.

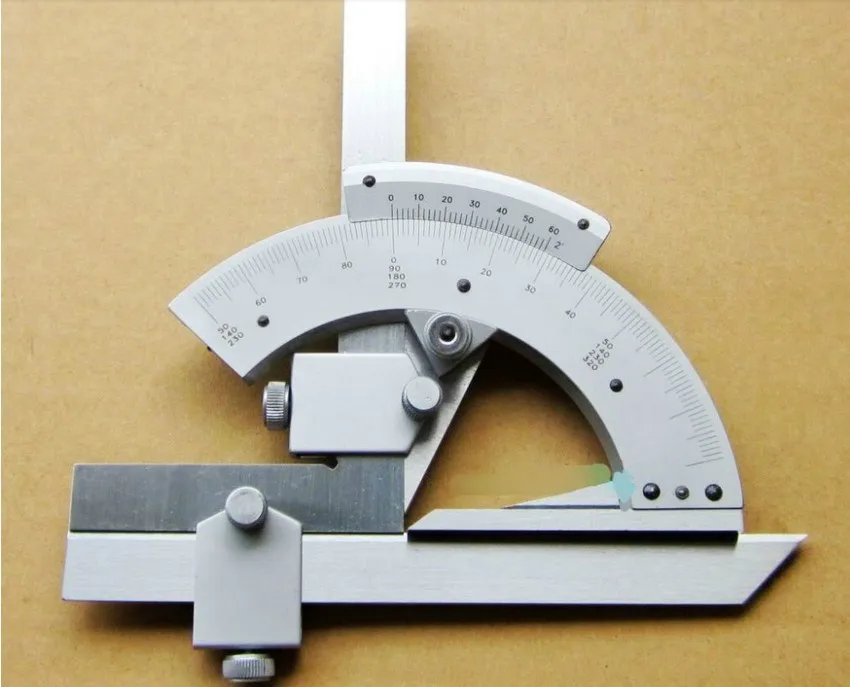

      фото:угломер универсальный

      Область применения включает в себя такие сферы как:

      • Строительная, где их используют для проектных и монтажно-разметочных работ;
      • Плотничество и столярство;
      • Топография;
      • Слесарные работы;
      • Станкостроение;
      • Горная сфера – для получения вертикальных и горизонтальных углов;
      • Инженерные – отличаются высокой точностью измерения





      В большинстве случаев измерение происходит путем непосредственного контакта с деталью, когда транспортир угломер ставится на поверхность. Помимо этого есть также оптический метод измерения и современные устройства, которые применяют лазер для считывания данных. Для современных угломеров по-прежнему остается актуальным ГОСТ 5378-88, который описывает несколько типов устройств, как с дополнительными приспособлениями, так и без них.

      Преимущество такого прибора как угломер 2УМ и других моделей состоит в том, что они могут легко применяться во многих рабочих сферах. Надежное изготовление из инструментальной стали, а также наличие специального футляра для переноски и хранения позволяет сохранить срок службы на долгое время. Многие из устройств работают десятилетиями. Для всех механических изделий практически не имеет значения срок изготовления, так как при правильном хранении они вполне нормально работают без возникновения проблем.

      Но за ними требуется специальный уход, так как движущиеся части нужно смазывать, уберегать их от тряски и других вибраций. Если с устройством происходит поломка, то отремонтировать самостоятельно будет очень сложно, так ка в свободном доступе деталей нет.

      Стоимость некоторых сверхточных устройство может оказаться достаточно высокой, но с другой стороны, всегда есть альтернатива бюджетных вариантов.

      Разновидности и особенности конструкции

      Угломер тип 2 2 является далеко не единственным представителем в своем роде, так как разнообразие универсальных разновидностей очень большое. Классифицировать их можно по нескольким признакам:

      • Вид измерения – сюда входит механический и цифровой;
      • В механических может отсутствовать или присутствовать нониус;
      • Ширина диапазона измерения угла, а также его фиксация;
      • Размеры;
      • Величина погрешности и класс точности

      На современном рынке встречаются также комбинированные модели. Таким образом, классификация очень широка и многие факторы зависят от того, для чего больше предназначается устройство. Ведь для той же инженерной сферы обязательным условием является минимальная погрешность и максимальная точность получаемых данных.

      Тем не менее, он также относится к универсальному типу.

      Большинство моделей изготавливается из инструментальной стали, которая помогает легко переносить все тяготы работы в самых различных условиях. Но некоторые простые бюджетные модели изготавливают из пластика или древесины. Как правило, они не отличаются высокой точностью показаний и применяются для частного использования. Шкала угломера является обязательной для всех приборов, кроме фиксированных. Отклонение угла замеряется при помощи специальной закрепленной движущейся линейки. На ней может быть нанесена шкала нониуса для получения данных о десятых долях угла. Некоторые модели снабжены дополнительным упором, который помогает лучше зафиксировать деталь. Большинство моделей имеет форму транспортира, но встречаются также и линейные, как заломленные углы.

      фото:устройство угломера универсального

      Технические характеристики

      Угломер 2УМ и 5УМ имеют следующие характеристики

      Параметры 2УМ 5УМ
      Пределы измерения углов 0-180° 0-180°
      Значение отсчета по нониусу 2′ 5′
      Габаритные размеры, мм, не более 140x126x18 140x126x18

      Модель 4УМ, которая является более распространенной, благодаря своей относительно низкой стоимости, обладает следующим рядом параметров.

      Параметры 4УМ
      Пределы измерения углов 0-180°
      Значение отсчета по нониусу 10′
      Предел допускаемой погрешности угломера ± 10′
      Масса, кг, не более 0,2
      Габаритные размеры, мм, не более 140x126x18

      Остальные модели встречаются не так уж часто и зачастую относятся к бюджетным версиям, которые в профессиональной сфере не применяются, так как серьезным устройство можно считать с погрешность максимум в 10 минут и изготовленное из инструментальной стали.

      Как пользоваться универсальным угломером – принцип проведения измерений

      По сути, все измерительные приборы легки в использовании, если вы ими пользовались хотя бы раз. Но если вы не знаете, как работать угломером, то здесь нужно определиться с типом прибора и выучить основы по его эксплуатации.

      Проще всего работа угломером происходит с теми, которые работают по принципу непосредственного контакта с измеряемой поверхностью. Тогда достаточно приложить горизонтальную плоскость низа устройства согласно линии отсчета нуля. Потом нужно передвигать линейку на нужное расстояние, которое и покажет абсолютную величину.

      Более сложно происходит дело с оптическими устройствами. Измерение угломером в таком случае требует дополнительной надежной фиксации, так как здесь нет возможности все надежно установить на измеряемой поверхности. При наличии шкалы нониуса можно вычислить дополнительные десятые доли углов. Использовать можно только поверенные приборы, так как иначе показания будут не точными и будет большая погрешность. Комбинированные модели являются самыми сложными в применении, но и самыми универсальными из всех производимых.

      Требуется дешевая доставка из китая? Любые грузы качество и аккуратно в любом месте.

      Угломер универсальный механический:Видео

      • Штангенциркули SGM: обзор 5-ти лучших моделей

      • Нутромер индикаторный НИ 50-100

      • Микрометр трубный МТ

      Поделитесь информацией с друзьями в социальных сетях

      6 из 6. Оценок: 556.

      Гониометр — Физиопедия

      Содержание loading…

      Редакторы loading…

      Категории loading…

      Ссылаясь на доказательства в академическом письме, вы всегда должны ссылаться на первичный (оригинальный) источник. Обычно это журнальная статья, в которой информация была впервые изложена. В большинстве случаев статьи Physiopedia являются вторичным источником и поэтому не должны использоваться в качестве ссылок. Статьи из Physiopedia лучше всего использовать для поиска первоисточников информации (см. список литературы внизу статьи).

      Если вы считаете, что эта статья Physiopedia является основным источником информации, на которую вы ссылаетесь, вы можете использовать кнопку ниже, чтобы получить доступ к соответствующему заявлению о цитировании.

      Перейти к:навигация, поиск


      Исходный редактор — Проект Open Physio.

      Ведущие участники Innocent Abugu , Rachael Lowe , Chrysolite Jyothi Kommu , Admin , Uchechukwu Chukwuemeka , Люсинда Хэмптон , Сонал Джоши , WikiSysop , Клэр Нотт и Редиша Джакибанджар

      Содержание

      • 1 Введение
      • 2 типа угломеров
      • 3 Валидность и надежность
      • 4 Техника использования гониометра
      • 5 процедур
      • 6 Каталожные номера

      Гониометр — это прибор, измеряющий доступный диапазон движений в суставе. Искусство и наука измерения суставных диапазонов в каждой плоскости сустава называются гониометрией [1] .

      Для измерения объема движений физиотерапевты чаще всего используют гониометр.

      Если пациент или клиент страдает от уменьшения объема движений в определенном суставе, терапевт может использовать гониометр, чтобы оценить диапазон движений при первоначальной оценке, а затем убедиться, что вмешательство работает, используя гониометр на последующих сеансах.

      Из всех типов наибольшее распространение получил универсальный угломер.

      1.Универсальный гониометр — бывает двух видов: с коротким и длинным рукавом. См. рис. 1

      • Угломер с коротким плечом используется для исследования мелких суставов, таких как лучезапястные, локтевые или голеностопные,
      • Гониометры с длинным плечом более точны для суставов с длинными рычагами, таких как коленные и тазобедренные суставы.

      2. Гравитационный гониометр/инклинометр: на одном плече имеется утяжеленная стрелка, которая остается вертикальной под действием силы тяжести. См. изображение 2

      3. Гониометр на основе программного обеспечения/смартфона. Смартфон в качестве цифрового гониометра имеет ряд преимуществ, таких как доступность, простота измерения, отслеживание измерений с помощью приложений и возможность использования одной рукой. Эти приложения используют акселерометры в телефонах для расчета углов суставов.

      4. Артродиальный гониометр: идеально подходит для измерения шейного вращения, переднезаднего сгибания и бокового сгибания шейного отдела позвоночника.

      5. Двойной осевой электрогониометр: Надежность электрогониометра между экспертами и внутриэкспертными выше, чем у универсального гониометра, но его сложно применять при клинической оценке пациентов, поэтому он чаще используется в исследовательских целях [1]

      Возникает вопрос, является ли гониометр достаточно достоверным и надежным инструментом для определения того, было ли вмешательство эффективным [2] . В некоторых исследованиях утверждается, что надежность измерения, полученного с помощью гониометра, зависит от используемого типа [3] [4]  в то время как некоторые не обнаружили существенной разницы между некоторыми инструментами [5] [6]

      Техника использования гониометра[править | править код]

      Необходимо, чтобы в гониометрии использовалась единая система обозначений. Метод нейтрального нуля (система от 0 до 180 градусов) является наиболее широко используемым методом.

      Всегда следует использовать один и тот же гониометр, чтобы снизить вероятность инструментальной ошибки.

      • Правильно расположите и зафиксируйте сустав.
      • Переместите часть тела через соответствующий диапазон движения (ROM).
      • Определите предел диапазона движений и конечное ощущение сустава.
      • Пропальпируйте соответствующие костные ориентиры.
      • Совместите гониометр с ориентирами.
      • Правильно считайте измерительный прибор
      • Правильно запишите измерения (объем активных и пассивных движений должен быть измерен и записан соответственно). [1]
      • Диапазон движений каждого сустава следует измерять изолированно, чтобы избежать трюковых движений (одновременных движений другого сустава) и мышечной недостаточности, которые могут изменить показания.
      • Голеностопный (подтаранный) выворот.
      • Выворот лодыжки (подтаранной кости).
      • Тыльное сгибание в голеностопном суставе.
      • Подошвенное сгибание в голеностопном суставе.
      • Удлинитель локтя.
      • Сгибание локтя.
      • Пронация предплечья.
      • Супинация предплечья.
      • Отведение бедра.
      • Приведение бедра.
      • Разгибание бедра.
      • Сгибание бедра.
      • Наружное вращение бедра.
      • Внутренняя ротация бедра.
      • Разгибание колена.
      • Сгибание колена.
      • Отведение плеча.
      • Сгибание плеча.
      • Горизонтальное отведение плеча.
      • Внутреннее и внешнее вращение плеча.
      • Удлинитель для запястья.
      • Сгибание запястья.
      • Радиальное отклонение запястья.
      • Локтевое отклонение запястья.
      1. 1.0 1.1 1.2 Гониометр. Вирадж Н. Гандбхир, Бруно Кунья, В: StatPearls. Остров сокровищ (Флорида): StatPearls Publishing; 2020 янв. 2020 июнь 12.Pubmed.gov. Национальная медицинская библиотека. Национальный центр биотехнологической информации.
      2. ↑ Гониометр. (2008, 30 августа). В Википедии, свободной энциклопедии. Получено 11:12, 14 сентября 2008 г., с http://en.wikipedia.org/wiki/Goniometer.
      3. ↑ Milanese S et al. Надежность и одновременная достоверность измерения угла колена: приложение для смартфона по сравнению с универсальным гониометром, используемым опытными и начинающими клиницистами. Мануальная терапия, 2014;   5 : 1–6.
      4. ↑ Джонс А., Сили Р., Кроу М., Гордон С. Параллельная достоверность и надежность простого приложения гониометра для iPhone по сравнению с универсальным гониометром. Теория и практика физиотерапии . 2014; 30  (7): 512–516.
      5. ↑ Mourcou Q, Fleury A, Diot B, Franco C, Vuillerme N. Измерение угла сустава с помощью мобильного телефона для функциональной оценки и восстановления проприоцепции. Biomed Res Int. 2015 г.; дои: 10. 1155/2015/328142
      6. ↑ Окендон М., Гилберт Р.Э. Валидация нового коленного гониометра на основе акселерометра смартфона. Журнал хирургии коленного сустава. 2012;25:341–346.

      Гониометр — StatPearls — Книжная полка NCBI

      Вирадж Н. Гандбхир; Бруно Кунья.

      Информация об авторе и принадлежности

      Последнее обновление: 30 июля 2022 г.

      Введение

      Гониометр — это устройство, которое измеряет угол или позволяет поворачивать объект в определенное положение. В ортопедии прежнее описание больше применимо. Искусство и наука измерения суставных диапазонов в каждой плоскости сустава называются гониометрией. Термин «гониометрия» происходит от двух греческих слов: гония, что означает угол, и метрон, что означает измерять. Первое известное использование примитивной версии современного гониометра было сделано голландским врачом и математиком по имени Джемма Фризиус, которая использовала его для расчета и записи положения небесных тел относительно Земли.

      Анатомия и физиология

      Диапазон движения — это измерение движения вокруг определенного сустава или части тела. Для измерения диапазона движений врачи, остеопаты, физиотерапевты или другие специалисты в области здравоохранения чаще всего используют гониометр, который представляет собой инструмент, измеряющий угловое движение в суставе.[1][2]

      Существует три типа диапазона движений в зависимости от цели оценки:

      1. Пассивный

      2. Активный

      3. Активный вспомогательный

      Типы угломеров

      1. Универсальный гониометр — выпускается в двух формах: с коротким и длинным плечом.

        • Гониометр с коротким плечом используется для более мелких суставов, таких как запястье, локоть или голеностопный сустав,

        • Гониометры с длинным плечом более точны для суставов с длинными рычагами, таких как коленные и тазобедренные суставы. [3]

      2. Двухосевой электрогониометр —

        • Межэкспертная и внутриэкспертная надежность электрогониометра выше, чем у универсального гониометра, но его сложно применять при клинической оценке пациентов, поэтому он чаще используется в исследовательских целях.[4]

      3. Гравитационный гониометр/инклинометр

      4. Гониометр с программным обеспечением/смартфоном

        • Смартфон в качестве цифрового гониометра имеет ряд преимуществ, таких как доступность, простота измерения, отслеживание измерений на основе приложений и возможность использования одной рукой. Эти приложения используют акселерометры в телефонах для расчета углов сочленения.[5][6][7][8]

      5. Артродиальный гониометр

        • Идеально подходит для измерения шейного вращения, переднезаднего сгибания и бокового сгибания шейного отдела позвоночника.

      Из всех типов наибольшее распространение получил универсальный угломер[9].

      Показания

      Гониометр используется в следующих случаях:

      1. Наличие дисфункции, связанной с мышцами, сухожилиями или суставами.

      2. Постановка диагноза

      3. Developing treatment goals

      4. Evaluating progress or the lack of it

      5. Modify treatment based on the progress

      6. Fabricating orthoses

      7. Measurement for research purpose

      Contraindications

      Conditions

      1. Вывих сустава 9, для которых не следует использовать гониометр для измерения активного диапазона движений.0003

      2. Незаживший перелом

      3. Послеоперационный период, если движение нарушает процесс заживления

      4. Области остеопороза или хрупкости костей, так как форсированные измерения могут вызвать ятрогенное повреждение мягких тканей

      5. 9 Сразу после травмы вероятно

      Условия, при которых целесообразно использование гониометра с дополнительными мерами предосторожности

      1. Инфекция или воспаление вокруг сустава

      2. Сильная боль, усиливающаяся при движении

      3. Гипермобильность или нестабильность

      Оборудование

      Универсальный гониометр состоит из трех частей.

      Тело – имеет форму транспортира и может образовывать полный или полукруг. Имеет шкалу для измерения угла. Шкала может простираться от 0 до 180 градусов или от 180 до 0 градусов для полукруглых моделей или от 0 до 360 градусов для полнокруглых моделей. Интервалы на шкалах могут варьироваться от 1 до 10 градусов.

      Точка опоры — это винт в центре корпуса, который позволяет подвижному рычагу свободно перемещаться в корпусе устройства. Винтообразное устройство можно затянуть, чтобы зафиксировать подвижный рычаг в определенном положении, или ослабить, чтобы обеспечить свободное движение.

      Точка опоры и корпус размещаются над измеряемым суставом.

      Неподвижный рычаг — это рычаг гониометра, который совмещается с неактивной частью измеряемого сустава. Конструктивно он является частью тела и не может двигаться независимо от тела.

      Подвижный рычаг — это рычаг гониометра, который совпадает с измеряемой подвижной частью сустава.

      Персонал

      Только обученные врачи, физиотерапевты, эрготерапевты или другой персонал с предварительной подготовкой должны проводить оценку с использованием гониометров. [10]

      Квалифицированный специалист должен уметь:

      1. Правильно расположить и стабилизировать сустав.

      2. Переместите часть тела через соответствующий диапазон движения (ROM).

      3. Определить конец диапазона движений сустава и конечное ощущение.

      4. Пропальпируйте соответствующие костные ориентиры.

      5. Совместите гониометр с ориентирами.

      6. Правильно прочтите измерительный прибор.

      7. Правильно записывайте измерения.

      Подготовка

      Использование гониометра не требует сложной подготовки. Пациента следует проконсультировать заблаговременно, и согласие на обследование является обязательным. Обследование должно проводиться средь бела дня, когда сустав подвергается оценке, а окружающая область хорошо видна. Ассистента, если он нужен, следует вызвать заранее.

      Техника

      Гониометр может оценивать как активный, так и пассивный диапазон движений.

      Позиционирование играет жизненно важную роль в гониометрии, поскольку оно помогает поместить суставы в нулевое исходное положение или нейтральное положение и помогает стабилизировать проксимальный сегмент сустава. Исследователь стабилизирует проксимальный компонент сустава, а затем осторожно перемещает дистальный компонент сустава во всем доступном диапазоне движений до достижения конечного ощущения.

      • После оценки доступного диапазона движений врач возвращает дистальный компонент в исходное положение. Исследователь пальпирует соответствующие костные ориентиры и выравнивает гониометр.

      • Врач записывает начальное измерение и убирает гониометр, а пациент перемещает сустав в доступном диапазоне движения.

      • После того, как сустав прошел весь доступный диапазон движения, врач заменяет и повторно выравнивает гониометр, считывает и записывает результаты измерения.

      • Исследователь повторяет измерение три раза и вычисляет среднее значение; это активный диапазон измерения движения.

      • Исследователь сравнивает показания с противоположной стороны.

      •  Затем сустав пассивно перемещается в пределах его пассивного диапазона движений (PROM), и шаги, упомянутые выше, повторяются для точного измерения PROM.

      • Необходимо следить за тем, чтобы пациент не двигал своим телом во время движения сустава, что обеспечивает точное измерение.

      Положение значительно влияет на натяжение структур мягких тканей, таких как капсулы, мышцы и связки, которые окружают сустав. Любое положение, при котором напрягаются структуры мягких тканей, приводит к ограничению диапазона движений по сравнению с положением, в котором структуры расслаблены.

      Крайне важно убедиться, что во время последовательных измерений используется одно и то же положение для тестирования, чтобы гарантировать, что степень натяжения мягких тканей остается постоянной по сравнению с прошлыми измерениями. Такой подход обеспечивает получение аналогичных результатов. Любое изменение положения приведет к ошибочным показаниям.

      Диапазон движений у разных людей разный, а также в зависимости от возраста и сустава. См. таблицу.[11]

      Осложнения

      Осложнения, связанные с гониометрией, ограничены и в основном связаны с ошибочными методами. Они следующие:

      1. Погрешность измерения — неточные измерения из-за неправильной техники могут сильно повлиять на лечение пациента.

      2. Ятрогенные повреждения

      Интенсивный диапазон движений в суставе во время гониометрии может вызвать ятрогенный перелом слабых остеопоротических костей.

      Клиническое значение

      Гониометрические измерения могут быть полезны в различных клинических ситуациях. Они варьируются от картирования подвижности позвоночника в случаях анкилозирующего спондилоартрита до проверки диапазона движений позвоночника после операций спондилодеза при сколиозе. Улучшение диапазона движений в суставах конечностей можно легко заметить при гониометрическом тестировании.

      Общий консенсус все еще не уверен, является ли гониометр достаточно достоверным и надежным устройством, чтобы определить эффективность вмешательства.[12]

      Надежность результатов, полученных с помощью гониометра, может зависеть от типа используемого гониометра. Также бывают случаи, когда статистически значимой разницы не наблюдается.[13]

      Улучшение результатов медицинского персонала

      Гониометр может помочь в принятии клинических решений относительно лечения, анализе результатов после применения определенного вмешательства и сравнении эффективности различных видов лечения. Эта методология помогает специалистам в области здравоохранения определить наиболее эффективный метод лечения конкретного заболевания, тем самым максимизируя и улучшая результаты лечения в условиях, когда эта информация является ценной и измеримой.[14]

      Контрольные вопросы

      • Доступ к бесплатным вопросам с несколькими вариантами ответов по этой теме.

      • Комментарий к этой статье.

      Рисунок

      Диапазон движений в зависимости от возраста и сустава. Предоставлено JM Soucie, MD

      Ссылки

      1.

      Гейтс Д.Х., Уолтерс Л.С., Коули Дж., Уилкен Дж.М., Резник Л. Требования к диапазону движений для активности верхних конечностей в повседневной жизни. Am J Оккупировать Ther. 2016 янв-февраль;70(1):7001350010p1-7001350010p10. [Бесплатная статья PMC: PMC46

      ] [PubMed: 26709433]

      2.

      Keogh JWL, Cox A, Anderson S, Liew B, Olsen A, Schram B, Furness J. Надежность и достоверность клинически доступных приложений для смартфонов для измерения амплитуды движений в суставах : систематический обзор. ПЛОС Один. 2019;14(5):e0215806. [Бесплатная статья PMC: PMC6505893] [PubMed: 31067247]

      3.

      Hancock GE, Hepworth T, Wembridge K. Точность и надежность методов гониометрии коленного сустава. J Эксперт Ортоп. 2018 Октябрь 19;5(1):46. [Бесплатная статья PMC: PMC6195503] [PubMed: 30341552]

      4.

      Броннер С., Аграхарасамакулам С., Оджофейтими С. Надежность и достоверность электрогониометрического измерения движений нижних конечностей. J Med Eng Technol. 2010 апр; 34(3):232-42. [PubMed: 20180734]

      5.

      Окендон М., Гилберт Р.Э. Валидация нового коленного гониометра на основе акселерометра смартфона. J Хирургия Коленного сустава. 2012 сен; 25 (4): 341-5. [PubMed: 23150162]

      6.

      Джонс А., Сили Р., Кроу М., Гордон С. Параллельная достоверность и надежность приложения Simple Goniometer для iPhone по сравнению с Universal Goniometer. Практика физиотермической теории. 2014 Октябрь;30(7):512-6. [PubMed: 24666408]

      7.

      Ferriero G, Vercelli S, Sartorio F, Muñoz Lasa S, Ilieva E, Brigatti E, Ruella C, Foti C. Надежность гониометра на базе смартфона для гониометрии коленного сустава. Int J Rehabil Res. 2013 июнь;36(2):146-51. [В паблике: 23196790]

      8.

      Ferriero G, Sartorio F, Foti C, Primavera D, Brigatti E, Vercelli S. Надежность нового приложения для смартфонов (DrGoniometer) для измерения угла локтя. PM R. 2011 Dec; 3 (12): 1153-4. [PubMed: 22192326]

      9.

      Низамис К., Райкен NHM, Мендес А, Янссен MMHP, Бергсма А., Купман BFJM. Новая установка и протокол для измерения диапазона движения запястья и кисти. Датчики (Базель). 25 сентября 2018 г.; 18(10) [бесплатная статья PMC: PMC6210232] [PubMed: 30257521]

      10.

      Карли П., Беркхарт К.Л., Шеридан С. Виртуальная реальность и гониометрия: коэффициент внутриклассовой корреляции для определения надежности между экспертами для измерения диапазона движения плеча. J Allied Health. Лето 2021 г .; 50 (2): 161–165. [PubMed: 34061937]

      11.

      Soucie JM, Wang C, Forsyth A, Funk S, Denny M, Roach KE, Boone D., Сеть центров лечения гемофилии. Диапазон измерений движения: эталонные значения и база данных для сравнительных исследований. гемофилия. 2011 Май; 17(3):500-7. [В паблике: 21070485]

      12.
      Угломер универсальный: Купить угломер с нониусом 2УМ, 4УМ, 5УМ др. Отгрузки во все регионы РФ

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
