Угломерный инструмент: Угломерные инструменты, обзоры и отзывы покупателей с характеристиками и ценами

Угломерные инструменты, обзоры и отзывы покупателей с характеристиками и ценами

Угломерный инструмент – прибор, с использованием которого можно точно измерять и строить углы. В отличие от других подобных устройств, которые работают с перпендикулярными плоскостями и линиями, с угломерами можно контролировать развернутые и острые углы с разными градусными мерами.

Есть несколько типов таких измерительных устройств, которые между собой отличаются по принципу своей работы. Самые точные и удобные в использовании – цифровые угломеры с наличием дисплея, куда выводятся результаты измерений. Работа их основана на принципе действия полупроводников.

Лазерные устройства имеют два луча, направленные на разные точки. В зависимости от устройства измерения выполняются визуально или же с использованием встроенного экрана. Недостаток – неудобство работы при ярком освещении.

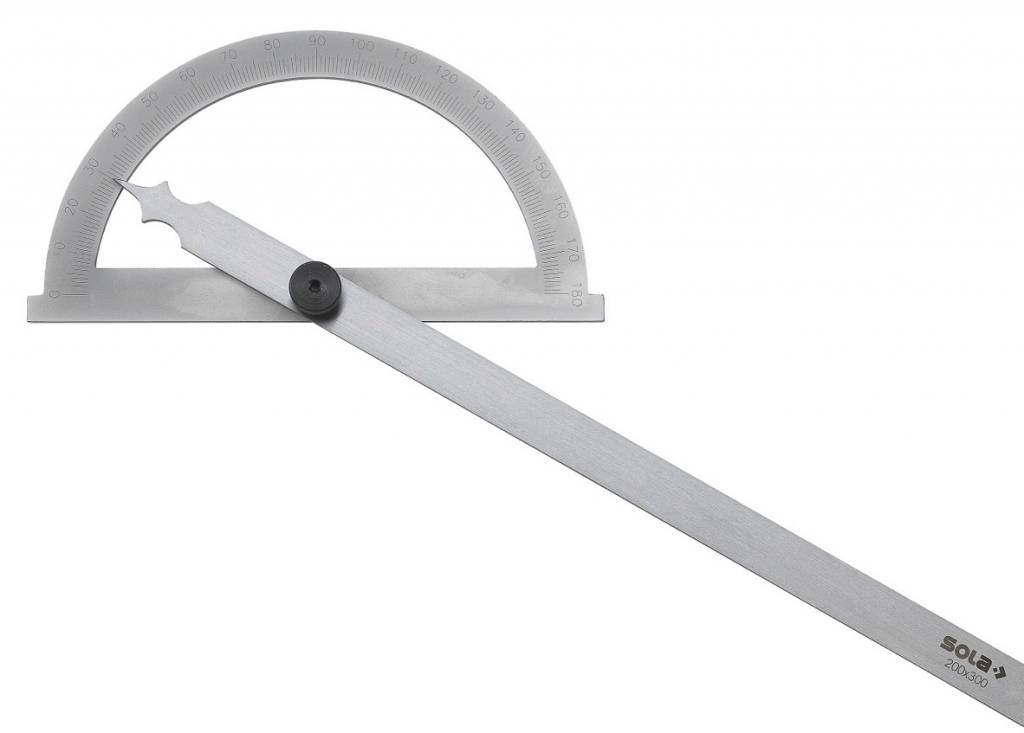

Механические угломерные инструменты – простые по конструкции, при работе нужен контакт с поверхностями углов.

Для измерений нужен спиртовой или пузырьковый уровень, с их помощью легко создается разметка горизонтальных или вертикальных углов.

  • AliExpress
  • Измерительный инструмент

Обзор лазерного дальномера Huepar (вариант на 40 метров)

    Всем привет. Сегодня я хотел бы рассказать о достаточно удобном и современном приборе для измерений расстояний от наблюдателя до объекта — лазером дальномере.

    Устройство было приобретено мной в основном для измерений, в собственной, строящейся квартире (нужно промерить точную площадь так как это важно для «финальной» стоимости квартиры, а так же для повседневных нужд: постоянно будут замеры по мере закупки техники и вещей для быта).

    читать дальше

    Планирую купить +12 Добавить в избранное Обзор понравился

    +16 +20

    • Huepar,
    • Huepar E40,
    • Дальномеры,
    • угломерный инструмент
    • Магазины Китая
    • TOMTOP. COM
    • Измерительный инструмент
    • Пункт №18

    Цифровой угломер 0°-225° с пузырьковым уровнем

      Цифровой угломер, в одном корпусе с строительным уровнем, этакий комбайн 2 в 1. Угломером не так часто приходится пользоваться, но довольно занятная штука, тем более точность измерения аж до десяток. Кому интересно, подробнее ниже.

      читать дальше

      Планирую купить +17 Добавить в избранное Обзор понравился

      +45 +53

      • угломерный инструмент
      • Магазины Китая
      • BANGGOOD. COM
      • Лазерные дальномеры
      • Товары для дома и дачи
      • Пункт №18

      UNI-T UT396B — один из топовых лазерных дальномеров

        Всем привет! Не так давно в муське прошла волна обзоров лазерных рулеток и они успели всем поднадоесть. Я решил поставить точку в этой теме и показать одну из топовых моделей от небезызвестного производителя

        UNI-T.
        Диапазон измерений от 0.05(0.09) до 120 метров с шагом 1 мм, память на 100 значений и возможность синхронизации с ПК, 2 Мп камера для более точного позиционирования удаленных объектов, есть 8 формул для быстрого подсчета интересующих данных, угломер, режим разметки равных отрезков. Подробнее обо всем этом можно прочитать под катом.

        читать дальше

        Планирую купить +24 Добавить в избранное Обзор понравился

        +49 +61

        • uni-t,
        • UNI-T UT396B,
        • Дальномеры,
        • угломерный инструмент
        • AliExpress
        • Лазерные дальномеры
        • Лазерные уровни
        • Пункт №18

        Лазерный дальномер Lomvum LV-A 40M с цифровым угломером.

          Всем привет!
          Этот обзор будет своего рода продолжением темы лазерных дальномеров фирмы Lomvum и ее бюджетной линейки — LV. В эту линейку входят несколько абсолютно разных, самостоятельных моделей, про одну из них, кстати я уже рассказывал ранее. Прошлый обзор на LV-B можно посмотреть тут. Версии LV-A и LV-B чем то схожи между собой, даже у продавца характеристики собраны в виде одной, общей таблицы. Главное отличие же более дорогой LV-A, о которой пойдет сегодня речь, в наличии цифрового уровня и сопутствующих ему функциях.

          читать дальше

          Планирую купить +12 Добавить в избранное Обзор понравился

          +29 +36

          • Lomvum,
          • Lomvum LV-A 40M,
          • Дальномеры,
          • угломерный инструмент
          • AliExpress
          • Лазерные дальномеры
          • Товары для дома и дачи
          • Пункт №18

          Лазерный дальномер Lomvum LV 66U на 40м с цифровым угломером и инвертированным экраном.

            Всем привет!
            В сегодняшнем обзоре речь снова пойдет о китайском инструменте — лазерном дальномере (рулетке). Это уже вторая модель от компании Lomvum, которая попала мне в руки и она так же на 40 метров. Но в отличие от более дешевой и простой LV40, LV 66U стоит чуть выше и имеет ряд особенностей. К ним можно отнести: увеличенный до двух дюйм экран с инвертированными цветами, наличие цифрового угломера, который так же может выступать в роли цифрового уровня и использоваться для вычислений на вертикальных плоскостях, возможность калибровки и многое другое.

            читать дальше

            Планирую купить +19 Добавить в избранное Обзор понравился

            +30 +42

            • Lomvum,
            • Lomvum LV 66U,
            • измерительный инструмент,
            • угломерный инструмент
            • Магазины Китая
            • TOMTOP. COM
            • Товары проф. использования
            • Лазерные уровни
            • Пункт №18

            DXL360S, двухосевой цифровой угломер

              Увидел я случайно одну небольшую, но предположительно любопытную вещь и подумал, что интересно было бы рассмотреть ее поближе.

              Инструмент не очень распространенный, я бы даже сказал — нишевый, но в некоторых ситуациях весьма полезный.

              читать дальше

              Планирую купить +25 Добавить в избранное Обзор понравился

              +51 +77

              • NoName,
              • NoName DXL360S,
              • измерительный инструмент,
              • угломерный инструмент
              • Магазины Китая
              • GEARBEST. COM
              • Лазерные дальномеры
              • Инструменты

              Недорогой лазерный дальномер 40м

                Доброго времени суток!
                На данном сайте много приводились обзоры лазерных дальномеров и с камерами и оптические, в своем обзоре я хочу рассказать о простом, а главное недорогом помощнике в хозяйстве
                Когда я увидел этот дальномер да еще и за приемлемые деньги, то решил приобрести.
                Подробности ниже.

                читать дальше

                Планирую купить +33 Добавить в избранное Обзор понравился

                +21 +39

                • NoName,
                • NoName KXL — E40,
                • измерительный инструмент,
                • угломерный инструмент
                • 1
                • 2
                • последняя

                классификация, особенности и принцип работы, правила пользования

                При выполнении строительных и монтажных работ нельзя обойтись без применения особого инструмента — угломера. Правилам пользования самыми простыми устройствами учат еще в школе, но типы, области применения и особенности конструкции существенно отличаются, неизменна только задача — измерение углов наклона в плоскостях или на поверхностях. Самые востребованные в наше время механические угломеры. Отличаются они невысокой стоимостью, простотой эксплуатации и высокой точностью измерений.

                • Экскурс в историю
                • Классификация инструмента
                  • Конструктивные особенности
                • Правила пользования

                Экскурс в историю

                Изобрели угломерный инструмент очень давно. Наряду с линейкой это самый древний прибор для измерений. Историки предполагают, что ими пользоваться начали в Египте и Вавилоне, ведь построить такие грандиозные сооружения как пирамиды без их использования было бы невозможно.

                Конструкция этого полезного приспособления существенно не изменялась со времен древнеегипетских инженеров. Единственное — для изготовления строительных угломеров в наше время используются совершенно другие материалы. Сфера применения существенно расширилась.

                Классификация инструмента

                Существует множество видов данных устройств. Классифицируют их преимущественно за предназначением. Современными производителями выпускаются такие варианты устройств:

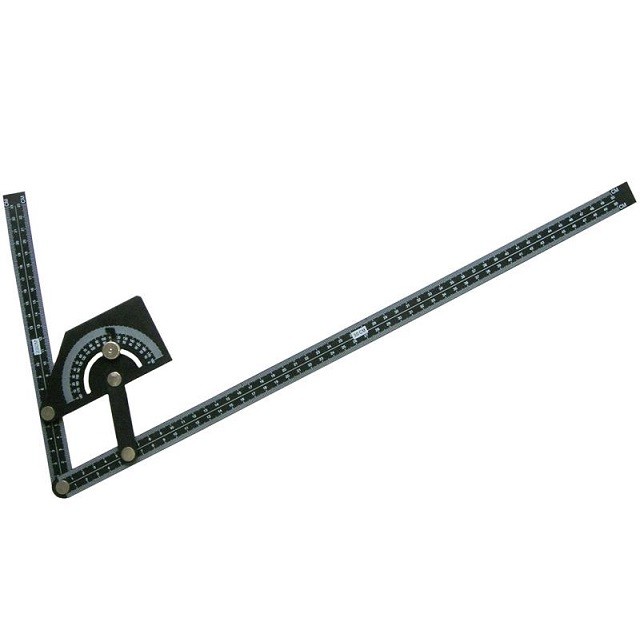

                1. Строительные. С их помощью выполняют различные разметочные и монтажные операции. Угломер строительный может применяться при разработках чертежей проектов зданий и сооружений.
                2. Плотничьи. Без них не обойтись при работе с деревянными заготовками.
                3. Мореходные. Предназначены для определения географических широт.
                4. Слесарные. Используются для проведения специализированных работ. Посредством таких приборов получают высокоточные измерения.
                5. Учебные. Ими пользуются школьники в рамках учебных программ.
                6. Артиллерийские. Их применяют военные в процессе установки артиллерийских орудий.
                7. Универсальные. Посредством этих устройств измеряются углы при выполнении различных работ.

                Разделить механические инструменты можно и по таким критериям как их размеры и тип погрешностей. Кроме того, они могут классифицироваться по сфере применения. Современные механические устройства могут использоваться:

                1. Для измерений внешних углов (маркировка УМ).
                2. Для измерений внутренних углов (УН).

                Конструктивные особенности

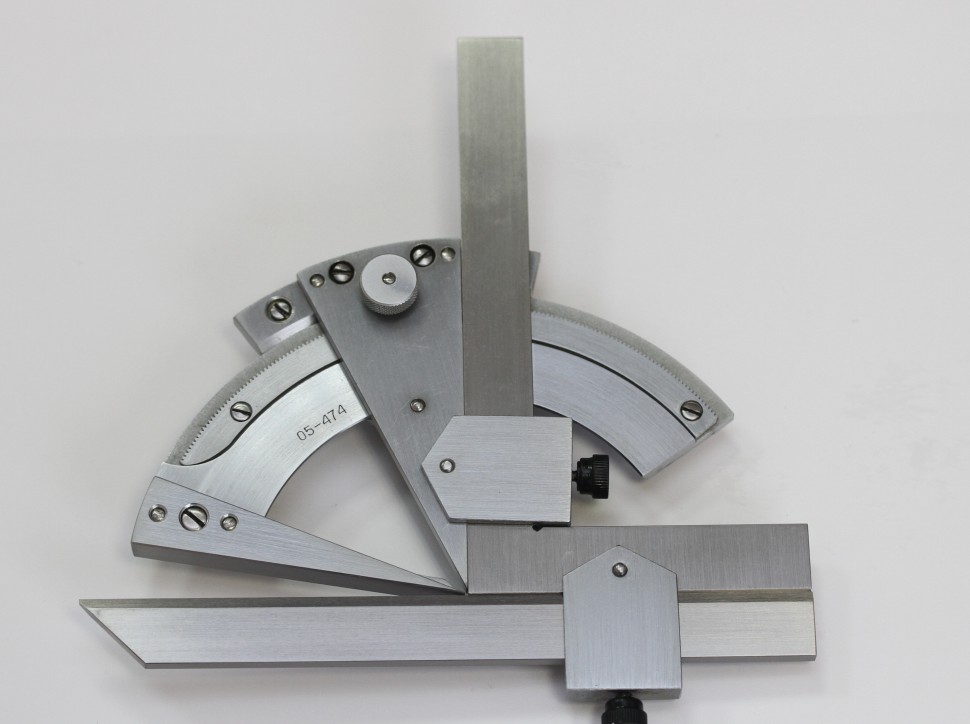

                Угломеры универсальные составлены из:

                1. Основания;
                2. Линейки-основания;
                3. Угольника;
                4. Подвижной линейки;
                5. Стопора;
                6. Нониуса;
                7. Винта микрометрической подачи.

                Единица измерения углов — градус (1/360 диаметра окружности), это один шаг измерительной шкалы. Градусы разделены на минуты и секунды. Общий элемент конструкции приборов — основание, напоминающее подвижную дугу, на которой располагается шкала измерений. Последнюю подвижно закрепляют специальной линейке, ей отведена роль отправной точки. Зачастую такие инструменты вместо линейки комплектуются угольником, прикрепленным к опорной планке. Отмечать полученные результаты помогает особый винт.

                У маятниковых механических устройств присутствует отдельный элемент, занимающий вертикальное положение при изменении угла наклона измеряемых деталей. Такие приборы отличаются удобством проведения измерений по сравнению с обычными их аналогами. Их применяют преимущественно при работах с габаритными изделиями (например, проверяют углы расположения узлов и механизмов в сельскохозяйственной технике).

                Для изготовления измерительных приборов чаще всего используется инструментальная сталь. Она прочна и стойка к повреждениям. Служат стальные угломеры очень долго. В отдельных случаях инструменты данного типа могут изготавливаться из пластика либо дерева. Ими пользуются при проведении внутренних ремонтов в помещениях (монтаж плинтусов, установка стеновых панелей и другие). Иногда для производства используется легкий алюминий.

                Нониус — дополнительная шкала, установленная на угломере. Данный вспомогательный компонент имеет незначительные размеры, закреплен над верхним краем дугообразного основания и во время работы не перемещается. Он предоставляет возможность более точно определять количество долей деления главной шкалы.

                Правила пользования

                Стоит отметить, что пользоваться механическими устройствами немного сложнее, чем их электронными аналогами. Но азам работы с ними можно научиться за короткое время. Измерения посредством универсальных устройств проводятся методом выбора различных комбинаций положения их компонентов. К примеру, при измерении внешних углов алгоритм действий будет следующим:

                1. Угольник прижимается к одной из сторон изделия.
                2. К другой прикладывается шкала дугообразного основания.
                3. Тщательно проверяются углы соприкосновения инструмента и изделия — зазоры должны отсутствовать.
                4. Инструмент с помощью винта фиксируется на предмете измерений.
                5. Смотрят, какое значение на шкале совпало с краем угольника.

                Гониометр — StatPearls — Книжная полка NCBI

                Вирадж Н. Гандбхир; Бруно Кунья.

                Информация об авторе и организациях

                Последнее обновление: 30 июля 2022 г.

                Введение

                Гониометр — это устройство, которое измеряет угол или позволяет поворачивать объект в определенное положение. В ортопедии прежнее описание больше применимо. Искусство и наука измерения суставных диапазонов в каждой плоскости сустава называются гониометрией. Термин «гониометрия» происходит от двух греческих слов: гониа, что означает угол, и метрон, что означает измерять. Первое известное использование примитивной версии современного гониометра было сделано голландским врачом и математиком по имени Джемма Фризиус, которая использовала его для расчета и записи положения небесных тел относительно Земли.

                Анатомия и физиология

                Диапазон движения – это измерение движения вокруг определенного сустава или части тела. Для измерения диапазона движений врачи, остеопаты, физиотерапевты или другие медицинские работники чаще всего используют гониометр, который представляет собой инструмент, измеряющий угловое движение сустава.[1][2]

                Существует три типа диапазона движений в зависимости от цели оценки:

                1. Пассивный

                2. Активный

                3. Активный вспомогательный

                Типы угломеров

                1. Универсальный гониометр — выпускается в двух формах: с коротким и длинным рукавом.

                  • Гониометр с коротким плечом используется для более мелких суставов, таких как запястье, локоть или голеностопный сустав,

                  • Гониометры с длинным плечом более точны для суставов с длинными рычагами, таких как коленные и тазобедренные суставы.[3]

                2. Двухосевой электрогониометр —

                  • Межэкспертная и внутриэкспертная надежность электрогониометра выше, чем у универсального гониометра, но его сложно применять при клинической оценке пациентов, поэтому он чаще используется в исследовательских целях.[4]

                3. Гравитационный гониометр/инклинометр

                4. Гониометр с программным обеспечением/смартфоном

                  • Смартфон в качестве цифрового гониометра имеет ряд преимуществ, таких как доступность, простота измерения, отслеживание измерений с помощью приложений и возможность использования одной рукой. Эти приложения используют акселерометры в телефонах для расчета углов сочленения.[5][6][7][8]

                5. Артродиальный гониометр

                  • Идеально подходит для измерения шейного вращения, переднезаднего сгибания и бокового сгибания шейного отдела позвоночника.

                Из всех типов наибольшее распространение получил универсальный угломер[9].

                Показания

                Гониометр используется в следующих случаях:

                1. Наличие дисфункции, связанной с мышцами, сухожилиями или суставами.

                2. Постановка диагноза

                3. Developing treatment goals

                4. Evaluating progress or the lack of it

                5. Modify treatment based on the progress

                6. Fabricating orthoses

                7. Measurement for research purpose

                Contraindications

                Conditions

                1. Вывих сустава 9, для которых не следует использовать гониометр для измерения активного диапазона движений0003

                2. Незаживший перелом

                3. Послеоперационный период, если движение нарушает процесс заживления

                4. Области остеопороза или хрупкости кости, так как форсированные измерения могут вызвать ятрогенное повреждение мягких тканей

                  2 Сразу после травмы вероятно

                Условия, при которых целесообразно использование гониометра с дополнительными мерами предосторожности

                1. Инфекция или воспаление вокруг сустава

                2. Сильная боль, усиливающаяся при движении

                3. Гипермобильность или нестабильность

                Оборудование

                Универсальный гониометр состоит из трех частей.

                Тело – имеет форму транспортира и может образовывать полный или полукруг. Имеет шкалу для измерения угла. Шкала может варьироваться от 0 до 180 градусов или от 180 до 0 градусов для полукруглых моделей или от 0 до 360 градусов для полнокруглых моделей. Интервалы на шкалах могут варьироваться от 1 до 10 градусов.

                Точка опоры — это винт в центре корпуса, который позволяет подвижному рычагу свободно перемещаться в корпусе устройства. Винтообразное устройство можно затянуть, чтобы зафиксировать подвижный рычаг в определенном положении, или ослабить, чтобы обеспечить свободное движение.

                Точка опоры и корпус размещаются над измеряемым суставом.

                Неподвижный рычаг — это рычаг гониометра, который совмещается с неактивной частью измеряемого сустава. Конструктивно он является частью тела и не может двигаться независимо от тела.

                Подвижный рычаг — это рычаг гониометра, который совпадает с измеряемой подвижной частью сустава.

                Персонал

                Только обученные врачи, физиотерапевты, эрготерапевты или другой персонал с предварительной подготовкой должны проводить оценку с использованием гониометров. [10]

                Квалифицированный специалист должен уметь:

                1. Правильно позиционировать и стабилизировать сустав.

                2. Переместите часть тела через соответствующий диапазон движения (ROM).

                3. Определить конец диапазона движений сустава и конечную чувствительность.

                4. Пропальпируйте соответствующие костные ориентиры.

                5. Совместите гониометр с ориентирами.

                6. Правильно прочтите показания измерительного прибора.

                7. Правильно записывайте измерения.

                Подготовка

                Использование гониометра не требует сложной подготовки. Пациента следует проконсультировать заблаговременно, и согласие на обследование является обязательным. Обследование должно проводиться средь бела дня, когда сустав подвергается оценке, а окружающая область хорошо видна. Ассистента, если он нужен, следует вызвать заранее.

                Техника

                Гониометр может оценивать как активный, так и пассивный диапазон движений.

                Позиционирование играет жизненно важную роль в гониометрии, поскольку оно помогает поместить суставы в нулевое исходное положение или нейтральное положение и помогает стабилизировать проксимальный сегмент сустава. Исследователь стабилизирует проксимальный компонент сустава, а затем осторожно перемещает дистальный компонент сустава во всем доступном диапазоне движений до достижения конечного ощущения.

                • После оценки доступного диапазона движений врач возвращает дистальный компонент в исходное положение. Исследователь пальпирует соответствующие костные ориентиры и выравнивает гониометр.

                • Исследователь записывает начальное измерение и убирает гониометр, а пациент перемещает сустав в доступном диапазоне движения.

                • После того, как сустав преодолел доступный диапазон движений, исследователь заменяет и повторно выравнивает гониометр, считывает и записывает измерение.

                • Исследователь повторяет измерение три раза и вычисляет среднее значение; это активный диапазон измерения движения.

                • Исследователь сравнивает показания с противоположной стороны.

                •  Затем сустав пассивно перемещается в пределах его пассивного диапазона движений (PROM), и шаги, упомянутые выше, повторяются для точного измерения PROM.

                • Необходимо соблюдать осторожность, чтобы убедиться, что пациент не двигает своим телом во время движения сустава, тем самым обеспечивая точное измерение.

                Положение значительно влияет на натяжение структур мягких тканей, таких как капсулы, мышцы и связки, которые окружают сустав. Любое положение, при котором напрягаются структуры мягких тканей, приводит к ограничению диапазона движений по сравнению с положением, в котором структуры расслаблены.

                Крайне важно убедиться, что во время последовательных измерений используется одно и то же положение для тестирования, чтобы гарантировать, что степень натяжения мягких тканей остается постоянной по сравнению с прошлыми измерениями. Такой подход обеспечивает получение аналогичных результатов. Любое изменение положения приведет к ошибочным показаниям.

                Диапазон движений у разных людей разный, а также в зависимости от возраста и сустава. См. таблицу.[11]

                Осложнения

                Осложнения, связанные с гониометрией, ограничены и в основном связаны с ошибочными методами. Они следующие:

                1. Погрешность измерения — неточные измерения из-за неправильной техники могут сильно повлиять на лечение пациента.

                2. Ятрогенные повреждения

                Интенсивный диапазон движений в суставе во время гониометрии может вызвать ятрогенный перелом слабых остеопоротических костей.

                Клиническое значение

                Гониометрические измерения могут быть полезны в различных клинических ситуациях. Они варьируются от картирования подвижности позвоночника в случаях анкилозирующего спондилоартрита до проверки диапазона движений позвоночника после операций спондилодеза при сколиозе. Улучшение диапазона движений в суставах конечностей можно легко заметить при гониометрическом тестировании.

                Общий консенсус все еще не уверен, является ли гониометр достаточно достоверным и надежным устройством, чтобы определить эффективность вмешательства.[12]

                Надежность результатов, полученных с помощью гониометра, может зависеть от типа используемого гониометра. Также бывают случаи, когда статистически значимой разницы не наблюдается.[13]

                Улучшение результатов медицинского персонала

                Гониометр может помочь в принятии клинических решений относительно лечения, анализе результатов после применения определенного вмешательства и сравнении эффективности различных видов лечения. Эта методология помогает специалистам в области здравоохранения определить наиболее эффективный метод лечения конкретного заболевания, тем самым максимизируя и улучшая результаты лечения в условиях, когда эта информация является ценной и измеримой.[14]

                Контрольные вопросы

                • Доступ к бесплатным вопросам с несколькими вариантами ответов по этой теме.

                • Комментарий к этой статье.

                Рисунок

                Диапазон движений в зависимости от возраста и сустава. Предоставлено JM Soucie, MD

                Ссылки

                1.

                Гейтс Д.Х., Уолтерс Л.С., Коули Дж., Уилкен Дж.М., Резник Л. Требования к диапазону движений для активности верхних конечностей в повседневной жизни. Am J Оккупировать Ther. 2016 янв-февраль;70(1):7001350010p1-7001350010p10. [Бесплатная статья PMC: PMC46

                ] [PubMed: 26709433]

                2.

                Keogh JWL, Cox A, Anderson S, Liew B, Olsen A, Schram B, Furness J. Надежность и достоверность клинически доступных приложений для смартфонов для измерения амплитуды движений в суставах : систематический обзор. ПЛОС Один. 2019;14(5):e0215806. [Бесплатная статья PMC: PMC6505893] [PubMed: 31067247]

                3.

                Hancock GE, Hepworth T, Wembridge K. Точность и надежность методов гониометрии коленного сустава. J Эксперт Ортоп. 2018 Октябрь 19;5(1):46. [Бесплатная статья PMC: PMC6195503] [PubMed: 30341552]

                4.

                Броннер С., Аграхарасамакулам С., Оджофейтими С. Надежность и достоверность электрогониометрического измерения движений нижних конечностей. J Med Eng Technol. 2010 апр; 34(3):232-42. [PubMed: 20180734]

                5.

                Окендон М., Гилберт Р.Э. Валидация нового коленного гониометра на основе акселерометра смартфона. J Хирургия Коленного сустава. 2012 сен; 25 (4): 341-5. [PubMed: 23150162]

                6.

                Джонс А., Сили Р., Кроу М., Гордон С. Параллельная достоверность и надежность приложения Simple Goniometer для iPhone по сравнению с Universal Goniometer. Практика физиотермической теории. 2014 Октябрь;30(7):512-6. [PubMed: 24666408]

                7.

                Ferriero G, Vercelli S, Sartorio F, Muñoz Lasa S, Ilieva E, Brigatti E, Ruella C, Foti C. Надежность гониометра на базе смартфона для гониометрии коленного сустава. Int J Rehabil Res. 2013 июнь;36(2):146-51. [В паблике: 23196790]

                8.

                Ferriero G, Sartorio F, Foti C, Primavera D, Brigatti E, Vercelli S. Надежность нового приложения для смартфонов (DrGoniometer) для измерения угла локтя. PM R. 2011 Dec; 3 (12): 1153-4. [PubMed: 22192326]

                9.

                Низамис К., Рийкен NHM, Мендес А., Янссен MMHP, Бергсма А., Купман BFJM. Новая установка и протокол для измерения диапазона движения запястья и кисти. Датчики (Базель). 25 сентября 2018 г.; 18(10) [бесплатная статья PMC: PMC6210232] [PubMed: 30257521]

                10.

                Карли П., Беркхарт К.Л., Шеридан С. Виртуальная реальность и гониометрия: коэффициент внутриклассовой корреляции для определения межоценочной надежности для измерения диапазона движения плеча. J Allied Health. 2021 Лето; 50(2):161-165. [PubMed: 34061937]

                11.

                Soucie JM, Wang C, Forsyth A, Funk S, Denny M, Roach KE, Boone D., Сеть центров лечения гемофилии. Диапазон измерений движения: эталонные значения и база данных для сравнительных исследований. гемофилия. 2011 май; 17(3):500-7. [Пубмед: 21070485]

                12.

                Milanese S, Gordon S, Buettner P, Flavell C, Ruston S, Coe D, O’Sullivan W, McCormack S. Надежность и одновременная валидность измерения угла колена: приложение для смартфона по сравнению с универсальным гониометром опытными и начинающими врачами. Мужчина Тер. 2014 Декабрь; 19 (6): 569-74. [PubMed: 24942491]

                13.

                Mourcou Q, Fleury A, Diot B, Franco C, Vuillerme N. Измерение угла сустава с помощью мобильного телефона для функциональной оценки и восстановления проприоцепции. Биомед Рез Инт. 2015;2015:328142. [Бесплатная статья PMC: PMC4637026] [PubMed: 26583101]

                14.

                Гайдосик Р.Л., Боханнон Р.В. Клиническое измерение объема движений. Обзор гониометрии с акцентом на надежность и достоверность. физ. тер. 1987 декабрь; 67 (12): 1867-72. [PubMed: 3685114]

                Гониометр — StatPearls — Книжная полка NCBI

                Вирадж Н. Гандбхир; Бруно Кунья.

                Информация об авторе и организациях

                Последнее обновление: 30 июля 2022 г.

                Введение

                Гониометр — это устройство, которое измеряет угол или позволяет поворачивать объект в определенное положение. В ортопедии прежнее описание больше применимо. Искусство и наука измерения суставных диапазонов в каждой плоскости сустава называются гониометрией. Термин «гониометрия» происходит от двух греческих слов: гониа, что означает угол, и метрон, что означает измерять. Первое известное использование примитивной версии современного гониометра было сделано голландским врачом и математиком по имени Джемма Фризиус, которая использовала его для расчета и записи положения небесных тел относительно Земли.

                Анатомия и физиология

                Диапазон движения – это измерение движения вокруг определенного сустава или части тела. Для измерения диапазона движений врачи, остеопаты, физиотерапевты или другие медицинские работники чаще всего используют гониометр, который представляет собой инструмент, измеряющий угловое движение сустава.[1][2]

                Существует три типа диапазона движений в зависимости от цели оценки:

                1. Пассивный

                2. Активный

                3. Активный вспомогательный

                Типы угломеров

                1. Универсальный гониометр — выпускается в двух формах: с коротким и длинным рукавом.

                  • Гониометр с коротким плечом используется для более мелких суставов, таких как запястье, локоть или голеностопный сустав,

                  • Гониометры с длинным плечом более точны для суставов с длинными рычагами, таких как коленные и тазобедренные суставы.[3]

                2. Двухосевой электрогониометр —

                  • Межэкспертная и внутриэкспертная надежность электрогониометра выше, чем у универсального гониометра, но его сложно применять при клинической оценке пациентов, поэтому он чаще используется в исследовательских целях.[4]

                3. Гравитационный гониометр/инклинометр

                4. Гониометр с программным обеспечением/смартфоном

                  • Смартфон в качестве цифрового гониометра имеет ряд преимуществ, таких как доступность, простота измерения, отслеживание измерений с помощью приложений и возможность использования одной рукой. Эти приложения используют акселерометры в телефонах для расчета углов сочленения.[5][6][7][8]

                5. Артродиальный гониометр

                  • Идеально подходит для измерения шейного вращения, переднезаднего сгибания и бокового сгибания шейного отдела позвоночника.

                Из всех типов наибольшее распространение получил универсальный угломер[9].

                Показания

                Гониометр используется в следующих случаях:

                1. Наличие дисфункции, связанной с мышцами, сухожилиями или суставами.

                2. Постановка диагноза

                3. Developing treatment goals

                4. Evaluating progress or the lack of it

                5. Modify treatment based on the progress

                6. Fabricating orthoses

                7. Measurement for research purpose

                Contraindications

                Conditions

                1. Вывих сустава 9, для которых не следует использовать гониометр для измерения активного диапазона движений0003

                2. Незаживший перелом

                3. Послеоперационный период, если движение нарушает процесс заживления

                4. Области остеопороза или хрупкости кости, так как форсированные измерения могут вызвать ятрогенное повреждение мягких тканей

                  2 Сразу после травмы вероятно

                Условия, при которых целесообразно использование гониометра с дополнительными мерами предосторожности

                1. Инфекция или воспаление вокруг сустава

                2. Сильная боль, усиливающаяся при движении

                3. Гипермобильность или нестабильность

                Оборудование

                Универсальный гониометр состоит из трех частей.

                Тело – имеет форму транспортира и может образовывать полный или полукруг. Имеет шкалу для измерения угла. Шкала может варьироваться от 0 до 180 градусов или от 180 до 0 градусов для полукруглых моделей или от 0 до 360 градусов для полнокруглых моделей. Интервалы на шкалах могут варьироваться от 1 до 10 градусов.

                Точка опоры — это винт в центре корпуса, который позволяет подвижному рычагу свободно перемещаться в корпусе устройства. Винтообразное устройство можно затянуть, чтобы зафиксировать подвижный рычаг в определенном положении, или ослабить, чтобы обеспечить свободное движение.

                Точка опоры и корпус размещаются над измеряемым суставом.

                Неподвижный рычаг — это рычаг гониометра, который совмещается с неактивной частью измеряемого сустава. Конструктивно он является частью тела и не может двигаться независимо от тела.

                Подвижный рычаг — это рычаг гониометра, который совпадает с измеряемой подвижной частью сустава.

                Персонал

                Только обученные врачи, физиотерапевты, эрготерапевты или другой персонал с предварительной подготовкой должны проводить оценку с использованием гониометров. [10]

                Квалифицированный специалист должен уметь:

                1. Правильно позиционировать и стабилизировать сустав.

                2. Переместите часть тела через соответствующий диапазон движения (ROM).

                3. Определить конец диапазона движений сустава и конечную чувствительность.

                4. Пропальпируйте соответствующие костные ориентиры.

                5. Совместите гониометр с ориентирами.

                6. Правильно прочтите показания измерительного прибора.

                7. Правильно записывайте измерения.

                Подготовка

                Использование гониометра не требует сложной подготовки. Пациента следует проконсультировать заблаговременно, и согласие на обследование является обязательным. Обследование должно проводиться средь бела дня, когда сустав подвергается оценке, а окружающая область хорошо видна. Ассистента, если он нужен, следует вызвать заранее.

                Техника

                Гониометр может оценивать как активный, так и пассивный диапазон движений.

                Позиционирование играет жизненно важную роль в гониометрии, поскольку оно помогает поместить суставы в нулевое исходное положение или нейтральное положение и помогает стабилизировать проксимальный сегмент сустава. Исследователь стабилизирует проксимальный компонент сустава, а затем осторожно перемещает дистальный компонент сустава во всем доступном диапазоне движений до достижения конечного ощущения.

                • После оценки доступного диапазона движений врач возвращает дистальный компонент в исходное положение. Исследователь пальпирует соответствующие костные ориентиры и выравнивает гониометр.

                • Исследователь записывает начальное измерение и убирает гониометр, а пациент перемещает сустав в доступном диапазоне движения.

                • После того, как сустав преодолел доступный диапазон движений, исследователь заменяет и повторно выравнивает гониометр, считывает и записывает измерение.

                • Исследователь повторяет измерение три раза и вычисляет среднее значение; это активный диапазон измерения движения.

                • Исследователь сравнивает показания с противоположной стороны.

                •  Затем сустав пассивно перемещается в пределах его пассивного диапазона движений (PROM), и шаги, упомянутые выше, повторяются для точного измерения PROM.

                • Необходимо соблюдать осторожность, чтобы убедиться, что пациент не двигает своим телом во время движения сустава, тем самым обеспечивая точное измерение.

                Положение значительно влияет на натяжение структур мягких тканей, таких как капсулы, мышцы и связки, которые окружают сустав. Любое положение, при котором напрягаются структуры мягких тканей, приводит к ограничению диапазона движений по сравнению с положением, в котором структуры расслаблены.

                Крайне важно убедиться, что во время последовательных измерений используется одно и то же положение для тестирования, чтобы гарантировать, что степень натяжения мягких тканей остается постоянной по сравнению с прошлыми измерениями. Такой подход обеспечивает получение аналогичных результатов. Любое изменение положения приведет к ошибочным показаниям.

                Диапазон движений у разных людей разный, а также в зависимости от возраста и сустава. См. таблицу.[11]

                Осложнения

                Осложнения, связанные с гониометрией, ограничены и в основном связаны с ошибочными методами. Они следующие:

                1. Погрешность измерения — неточные измерения из-за неправильной техники могут сильно повлиять на лечение пациента.

                2. Ятрогенные повреждения

                Интенсивный диапазон движений в суставе во время гониометрии может вызвать ятрогенный перелом слабых остеопоротических костей.

                Клиническое значение

                Гониометрические измерения могут быть полезны в различных клинических ситуациях. Они варьируются от картирования подвижности позвоночника в случаях анкилозирующего спондилоартрита до проверки диапазона движений позвоночника после операций спондилодеза при сколиозе. Улучшение диапазона движений в суставах конечностей можно легко заметить при гониометрическом тестировании.

                Общий консенсус все еще не уверен, является ли гониометр достаточно достоверным и надежным устройством, чтобы определить эффективность вмешательства.[12]

                Надежность результатов, полученных с помощью гониометра, может зависеть от типа используемого гониометра. Также бывают случаи, когда статистически значимой разницы не наблюдается.[13]

                Улучшение результатов медицинского персонала

                Гониометр может помочь в принятии клинических решений относительно лечения, анализе результатов после применения определенного вмешательства и сравнении эффективности различных видов лечения. Эта методология помогает специалистам в области здравоохранения определить наиболее эффективный метод лечения конкретного заболевания, тем самым максимизируя и улучшая результаты лечения в условиях, когда эта информация является ценной и измеримой.[14]

                Контрольные вопросы

                • Доступ к бесплатным вопросам с несколькими вариантами ответов по этой теме.

                • Комментарий к этой статье.

                Рисунок

                Диапазон движений в зависимости от возраста и сустава. Предоставлено JM Soucie, MD

                Ссылки

                1.

                Гейтс Д.Х., Уолтерс Л.С., Коули Дж., Уилкен Дж.М., Резник Л. Требования к диапазону движений для активности верхних конечностей в повседневной жизни. Am J Оккупировать Ther. 2016 янв-февраль;70(1):7001350010p1-7001350010p10. [Бесплатная статья PMC: PMC46

                ] [PubMed: 26709433]

                2.

                Keogh JWL, Cox A, Anderson S, Liew B, Olsen A, Schram B, Furness J. Надежность и достоверность клинически доступных приложений для смартфонов для измерения амплитуды движений в суставах : систематический обзор. ПЛОС Один. 2019;14(5):e0215806. [Бесплатная статья PMC: PMC6505893] [PubMed: 31067247]

                3.

                Hancock GE, Hepworth T, Wembridge K. Точность и надежность методов гониометрии коленного сустава. J Эксперт Ортоп. 2018 Октябрь 19;5(1):46. [Бесплатная статья PMC: PMC6195503] [PubMed: 30341552]

                4.

                Броннер С., Аграхарасамакулам С., Оджофейтими С. Надежность и достоверность электрогониометрического измерения движений нижних конечностей. J Med Eng Technol. 2010 апр; 34(3):232-42. [PubMed: 20180734]

                5.

                Окендон М., Гилберт Р.Э. Валидация нового коленного гониометра на основе акселерометра смартфона. J Хирургия Коленного сустава. 2012 сен; 25 (4): 341-5. [PubMed: 23150162]

                6.

                Джонс А., Сили Р., Кроу М., Гордон С. Параллельная достоверность и надежность приложения Simple Goniometer для iPhone по сравнению с Universal Goniometer. Практика физиотермической теории. 2014 Октябрь;30(7):512-6. [PubMed: 24666408]

                7.

                Ferriero G, Vercelli S, Sartorio F, Muñoz Lasa S, Ilieva E, Brigatti E, Ruella C, Foti C. Надежность гониометра на базе смартфона для гониометрии коленного сустава. Int J Rehabil Res. 2013 июнь;36(2):146-51. [В паблике: 23196790]

                8.

                Ferriero G, Sartorio F, Foti C, Primavera D, Brigatti E, Vercelli S. Надежность нового приложения для смартфонов (DrGoniometer) для измерения угла локтя. PM R. 2011 Dec; 3 (12): 1153-4. [PubMed: 22192326]

                9.

                Низамис К., Рийкен NHM, Мендес А., Янссен MMHP, Бергсма А., Купман BFJM. Новая установка и протокол для измерения диапазона движения запястья и кисти. Датчики (Базель). 25 сентября 2018 г.; 18(10) [бесплатная статья PMC: PMC6210232] [PubMed: 30257521]

                10.

                Карли П., Беркхарт К.Л., Шеридан С. Виртуальная реальность и гониометрия: коэффициент внутриклассовой корреляции для определения межоценочной надежности для измерения диапазона движения плеча. J Allied Health. 2021 Лето; 50(2):161-165. [PubMed: 34061937]

                11.

                Soucie JM, Wang C, Forsyth A, Funk S, Denny M, Roach KE, Boone D., Сеть центров лечения гемофилии. Диапазон измерений движения: эталонные значения и база данных для сравнительных исследований. гемофилия. 2011 май; 17(3):500-7. [Пубмед: 21070485]

                12.
                Угломерный инструмент: Угломерные инструменты, обзоры и отзывы покупателей с характеристиками и ценами

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
