Укладка плит перекрытия на фундамент: правила установки, минимальное опирание

Содержание статьи

Устройство перекрытий по фундаменту строящегося дома осуществляется разными способами. Один из наиболее распространённых вариантов: монтаж железобетонных плит перекрытия. Прочность строящегося здания при этом варианте перекрытий во многом зависит от соблюдения правил монтажа плит по фундаменту.

Следование стандартам и строительным нормам позволит равномерно распределить нагрузки, создаваемые плитами перекрытия, увеличить жёсткость конструкции дома при строительстве на подвижных грунтах.

Правила и общий алгоритм действий по работе с железобетонными перекрытиями не будут эффективно работать без учёта индивидуальных характеристик и особенностей используемых материалов. Перед укладкой  плит выполняется ряд работ и мероприятий организационного плана

Подготовительный этап

Большое значение для качественного проведения монтажа имеет организация работ на подготовительном этапе. Часто подготовке уделяется незначительное внимание, а недостатки организационного процесса, как правило, влекут за собой нарушения технологии и брак в работе.

Выравнивание поверхности фундамента

Подготовка фундамента к монтажу плит заключается в проверке с помощью нивелира и, при необходимости, выравнивании его верхней горизонтальной поверхности. Эти действия выполняются в следующем порядке:

  1. Определяется верхняя точка фундаментной ленты.
  2. Устанавливаются несколько маячков по периметру фундамента.
  3. При перепаде высот не более 5 см выполняется выравнивающая стяжка по всему основанию либо по его отдельным участкам — это допустимая погрешность, так как практически идеально в ноль фундаментную ленту изготовить невозможно.
  4. Перед выполнением стяжки фундамента, устроенного из блоков ФБС, — соседние блоки фиксируются (стягиваются, анкеруются) между собой скруткой из проволоки  3-4 мм через монтажные петли элементов.
  5. Если в ленте много перепадов по высоте, то стяжка армируется двумя параллельными металлическими профильными стержнями диаметром 10-14 мм по всему периметру, такая ситуация часто возникает при использовании бывших в употреблении блоков ФБС.
  6. При значительных перепадах уровня фундамента допускается выравнивание поверхности сплошным обыкновенным рядовым кирпичом.
  7. Иногда для создания толстого выравнивающего слоя устраивается дощатая опалубка.

В строительстве одно-двухэтажных частных жилых домов применяются фундаменты различных типов. Основание дома может быть монолитным или блочным, свайным или столбчатым. Выбор фундамента определяется видом грунтов, на которых возводится дом и рядом иных критериев. Обязательное условие для монтажа штучных железобетонных перекрытий – ровная, устроенная на едином уровне горизонтальная поверхность фундаментной ленты.

Иногда в строительные проекты закладывается устройство армопояса, но такое решение должно быть обосновано и подтверждено расчётами. Устраивать же армопояс с целью только лишь выравнивания некачественно устроенного блочного или монолитного фундамента, нецелесообразно по причине высокой стоимости такой конструкции.

Организация работ на строительной площадке

Без грузоподъёмной техники ЖБИ установить практически невозможно.

Монтаж с применением различных талей, рычагов и других приспособлений, конечно, возможен, но непродуктивен и сложен. Для работы автокрана требуется обеспечение ряда условий:

  • Площадка с плотным грунтом для установки крана на безопасном расстоянии от строящегося дома.

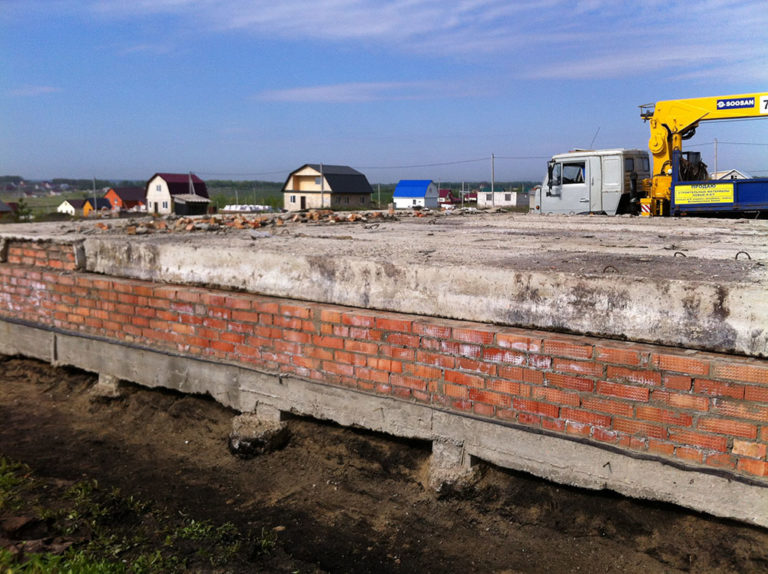

    Укладка плит перекрытия

  • Отсутствие в районе вылета стрелы автокрана препятствий в виде столбов, деревьев, линий электроснабжения.
  • Наличие подъездной дороги для грузового автотранспорта, подвозящего ЖБИ, в случае укладки их «с колёс».
  • При монтаже изделий, хранящихся на участке, важно правильно рассчитать расстояние от места хранения до точки установки, в противном случае придётся выполнять их дополнительную перекидку краном ближе объекту.
  • Стройплощадка должна быть расчищена от камней, материалов, мешающих передвижению стропальщиков и монтажников.
  • Плиты, если они заготовлены заранее, должны храниться на сухом возвышенном месте, в штабелях на деревянных подкладках, без соприкосновения изделий между собой.

Объект должен быть укомплектован необходимыми инструментами и приспособлениями для монтажа:

  • ломами и монтировками для корректировки уложенных изделий;
  • кувалдами для сгибания монтажных петель;
  • желательно на объекте иметь сварочный аппарат.

Стропами, «пауками» и другой специфической такелажной оснасткой обычно оснащается привлечённый к работе автокран.

Плиты перекрытия для малоэтажного строительства

Из широкого ассортимента железобетонных перекрытий в малоэтажном жилищном строительстве наиболее востребованы многопустотные изделия серий ПБ и ПК.  С точки зрения монтажа они одинаково просты и удобны в работе. Количество типоразмеров с небольшим (300 мм) шагом по длине позволяет осуществить перекрытие практически любого пролёта в жилом доме. Различие серий – в технологии производства.

ПК

Изготавливаются традиционным способом с использованием для формования опалубки. Самая практичная ширина изделий 1м 20 см способствует снижению транспортных издержек – ширина кузова автотранспорта позволяет одновременно перевозить два ряда плит.

Резать изделия этой марки по длине не рекомендуется, так как значительно снижается их несущая способность. Производятся модели с допустимым опиранием на 2 и 3 стороны.

ПБ

Современная конвейерная безопалубочная технология, по которой изготавливаются плиты этой серии, допускает их отрезание по длине, так как армирование в них устроено несколько иначе. Несущие характеристики плит оптимальны для возведения небольших жилых домов. Лицевая поверхность изделий более гладкая в сравнении с плитами ПК.

Гидроизоляция

Фундаментная лента по всему периметру покрывается защитным гидроизоляционным слоем. Материал для изоляции от воды выбирается самый доступный и эффективный – пергамин, толь или рубероид. Полоса изолирующего материала нарезается шириной немного больше ширины фундаментной ленты, укладывается с напуском на обе стороны примерно 5 см. Стыковка лент рубероида производится внахлёст на 20-30 см.

Монтаж

После завершения подготовительных работ выполняются монтажные работы.

Важно! К работе с автокраном допускаются только рабочие, прошедшие обучение правилам безопасности. Автокрановщик также должен регулярно проходить обучение и иметь соответствующий допуск.

Укладки плит перекрытия на фундамент, — общий принцип:

  • Плиты укладываются на сплошной слой цементно-песчаного раствора толщиной 2-2,5 см.
  • Стропальщик зацепляет плиту, далее она краном перемещается на место монтажа.
  • Плита на натянутых стропах размещается на минимальной высоте над местом укладки.
  • Монтажники с двух торцов корректируют перемещение и направление плит.
  • После выверки места установки изделие плавно опускается на постоянное место.
  • Окончательная корректировка производится смещением плит вручную, в качестве рычага используются монтажные ломы.
  • Анкеровка и другие варианты фиксации плит выполняются после установки всей конструкции перекрытия.

Важно! Опирание плит перекрытия на фундамент из монолитного бетона или железобетонных блоков должно быть не менее 6,5 см. На фундамент, выровненный кирпичной кладкой, опирание должно составлять 12,5 см (длина кирпича). Если позволяет ширина фундаментной ленты, параметры опирания можно увеличить до её середины.

Заделка торцов пустотных плит

Пустоты выполняют ряд важных функций, например, сокращают расход бетона при изготовлении и способствуют снижению веса изделия без потери его прочности. Но самая важная особенность пустот – придание плитам теплоизоляционных свойств. Функцию теплоизолятора выполняет воздух в пустотах, но только при условии, что в торцах изделия будут закрыты от поступления воздуха. После укладки в пустоты плит закладывается утеплитель на глубину примерно 15 см, затем отверстия затыкаются бетонной пробкой либо просто заделываются цементно-песчаным раствором. Иногда эти работы выполняются заранее, до установки плит.

Устройство люка и других технологических отверстий в перекрытии

Иногда, перекрывая фундамент, необходимо оставить в перекрытии лаз или люк в подвал.

Резать плиты – крайне нежелательный процесс, но при необходимости работы выполняются в следующем алгоритме:

  • на поверхности наносится разметка;
  • по разметке делаются надрезы болгаркой с диском по бетону;
  • внутренняя арматура разрезается газорезкой;
  • пробивается низ плиты.

Стоит помнить, что применение болгарки для резки напряжённой арматуры часто приводит к травмированию исполнителя.

Типичные ошибки

Ошибки при выборе материала, технологические дефекты при укладке, излишняя «экономия» застройщиков, непрофессионализм исполнителей – основные причины строительного брака с возможными крайне негативными последствиями.

Применение изделий с дефектами

Определяемые визуально небольшие трещины, возникающие после установки, как правило, не оказывают влияния и не характеризируют прочность изделия, — это плита начала работать.

Неглубокие трещины, образовавшиеся в процессе хранения или транспортировки, заделываются цементно-песчаным раствором – они также не критичны.

Важно! При наличии сквозных трещин изделие подлежит выбраковке.

Уменьшена глубина опирания плиты

При опирании изделия на расстояние ниже установленного стандартом нагрузка от плиты смещается к краю фундамента, армопояса либо кирпичной кладки. Это приводит к разрушению опоры с последующим обрушением.

Чрезмерно увеличена глубина опирания

При значительном увеличении глубины опирания, плита защемляется в стеновой конструкции, начинает неправильно работать под воздействием нагрузок, в результате разрывая кладку стены.

Торец,  расположенный слишком близко к наружной поверхности стены, приводит к повышению теплопотерь дома.

Отсутствие или неправильное устройство анкеровки

Анкеровку, то есть перевязку плит со смежными конструкциями и между собой, иногда выполняют неграмотно, либо вовсе забывают о её необходимости. В результате снижается жёсткость перекрытия, становятся возможны риски подвижек перекрытий и стен. Устойчивость постройки в целом также снижается, возникает риск разрушения при малейшем сейсмическом воздействии.

Обвязка плит арматурой

Правила укладки межэтажных перекрытий предусматривают анкеровку плит по следующим схемам:

  • крайние плиты – диагональная обвязка проволокой 3 – 5 мм;
  • соседние панели – П-образные перемычки из гладкой арматуры А240 диаметром 10 мм;
  • плита/стена – Г-образный анкер с загибом 30 – 40 см;
  • продольные связи – между плитами, опирающимися на внутреннюю несущую стену, гладкая арматура 10 мм.

Схема анкеровки плит перекрытия.

Таким образом, сборный горизонтальный диск перекрытия получает дополнительную пространственную жесткость, связь со стенами из кирпича, бетонных блоков.

Внимание: Стандартное опирание плит ПК составляет 6 – 12,5 см. При возникновении сейсмической активности анкеры обеспечат эвакуацию людей из здания, не дав обрушиться отдельным плитам.

Для нормальной связи ПК с внутренними несущими стенами достаточно положить 3 продольных анкера на каждый погонный метр длины. Все элементы стыкуются с монтажными петлями сваркой в соответствии с СП 70.13330 для ограждающих и несущих конструкций.

Теплоизоляция стыков

После укладки плиты периметр фундамента выравнивают кирпичной кладкой. Этот материал по умолчанию является мостиком холода, поэтому необходимо уложить между ним и плитой перекрытия бруски экструдированного пенополистирола или минеральной ваты. Лишь в этом случае теплопотери сквозь пол будут минимальными.

Схема утепления торцов плит перекрытия.

Допускается использование цельных полос по всей длине стены, сборных из кусков утеплителя. При наличии щелей необходимо заполнить их монтажной пеной, характеристики которой практически аналогичны указанному теплоизолятору.

Заделка стыков

Вышеуказанная теплоизоляция необходима исключительно по наружному периметру плит перекрытия. Однако ж/б изделия имеют конусные продольные грани, поэтому между ними остаются швы. Кроме того, ширина внутренних несущих стен обычно бывает больше опорных поверхностей двух соседних плит. В первом случае продольные стыки плит перекрытия достаточно заполнить раствором М100. Во втором варианте необходимо замонолитить участок, связав между собой плиты и фундамент. Для этого можно использовать товарный бетон класса B12,5 и выше.

Внимание! На участках внутренних несущих стен ленточный фундамент может содержать вентиляционные каналы, идущие из подземного уровня. Перед укладкой смеси на этом монолитном участке необходимо предварительно выполнить кладку для продолжения каналов в следующий этаж.

Указанная технология позволяет уложить на фундамент плиты ПК с минимальными затратами времени без снижения прочности горизонтального диска перекрытия. При этом обеспечивается жесткая связь с несущими стенами, гарантирована безопасность жильцов во время стихийных бедствий.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

Укладка плит перекрытия на фундамент или цоколь дома


Завершение большого этапа строительных работ заключается в монтаже плит перекрытия на фундамент. Чаще всего укладка железобетонных плит перекрытия на цоколь применяется для кирпичных зданий или домов и пенобетонных блоков. О производстве работ на последующих этажах и типах перекрытий подробно рассказано в статье «Монтаж плит перекрытия». Далее речь пойдет только о перекрытии подвала. Чтобы правильно положить элементы на подвальную стену, необходимо учитывать особенности производства работ.

Монолитный железобетонный пояс

Если фундамент под здание изготовлен из сборных бетонных блоков, потребуется перед началом монтажа принять дополнительные меры по усилению конструкции. Укладка бетонного пояса на стену под плиты необходима чтобы:

  • обеспечить равномерное распределение нагрузки от отдельных элементов перекрытия на отдельные фундаментные блоки;
  • повысить прочность ленты фундамента на изгиб;
  • выровнять обрез фундамента для того, чтобы правильно уложить плиты;
  • увеличить жесткость здания при небольших подвижках грунта.
Укладка бетонного пояса на стену

Дело в том, что фундаментные блоки заводского изготовления не имеют армирования. Они рассчитаны на центральное сжатие.

Плиты перекрытия на фундамент под наружные стены опираются только на внутреннюю их часть, что создает эксцентриситет нагрузки (смещение относительно центра), вследствие чего появляется изгибающая сила, которую бетон без армирования выдержать не сможет.

По нормативным документам по обрезу фундаментной стены предусматривается пояс из бетона В20 толщиной 200 мм. Пояс изготавливается по монолитной технологии. С укладкой продольных арматурных стержней в два ряда.

Армирование представляет собой пространственный каркас, чаще всего состоящий из четырех продольных прутов, соединенных между собой в горизонтальной и вертикальной плоскости стержнями арматуры меньшего диаметра (хомутами).

Благодаря армированию конструкция легко справляется с изгибом. Вследствие монолитной технологии изготовления лента не имеет вертикальных швов и обеспечивает пространственную жесткость по всему периметру здания.

Лучше всего заливать сразу всю смесь, чтобы не образовалось стыков

Заливку выполняют двумя способами:

  • весь периметр за один раз;
  • послойно.

Послойное производство работ может понадобиться, если высота пояса больше рекомендуемой, и возникли обстоятельства, которые вынуждают прервать выполнение работ. Правильно заливать всю смесь за один раз. В этом случае не образуется стыков бетонной смеси с различными характеристиками и степенью застывания, что существенно увеличит прочность всей конструкции.

Монтаж плит

Установка элементов перекрытия в проектное положение начинается с определения величины опирания конструкции на фундамент. Класть плиты по нормативным документам необходимо с соблюдением следующих требований:

Монтаж перекрытий на фундамент
  • опирание на кирпичный цоколь плит длиной до 4м – 70 мм;
  • опирание на кирпичный цоколь плит длиной от 4 м -90 мм;
  • опирание на бетон – 60 мм.

Представленные выше значения – это минимальные требования. Лучше всего предусмотреть запас. При возведении зданий специалисты чаще всего предусматривают опирание плит на 120 мм. Эта величина позволяет не беспокоится о том, что рабочие могут уложить изделие с небольшим смещением.

Укладывать на фундамент перекрытия следует с опорами по двум сторонам, без промежуточных. Появление точек опирания в середине приводит к образованию трещин и в итоге к разлому плиты в месте опоры.

К торцу изделия прикладывают теплоизоляционный материал, который необходим для предотвращения мостиков холода. Мостики холода опасны тем, что приводят к появлению следующих неприятных последствий:

  • выпадение конденсата в месте опирания;
  • появление плесени и грибка;
  • снижение эффективности теплозащиты здания, появления участка, через который происходит утечка тепла;
  • нарушение температурно-влажностного режима.

В качестве теплоизоляционного материала применяют:

  • куски из минераловатных плит, обернутые в полиэтилен;
  • пенопласт, обернутый в полиэтилен;
  • экструдированный пенополистирол (пеноплекс).

Оборачивать пенопласт и минвату в полиэтилен нужно для предотвращения проникновения к утеплителю влаги. Вода по разному влияет на эти материалы, но итог один – снижение теплотехнических характеристик. В случае с минеральной ватой, которая обладает высокой гигроскопичностью, характеристики снижаются из-за наличия влаги.

Разрушение стен подвала при монтаже изделий

Пенопласт не способен так хорош впитывать в себя жидкость, но даже небольшое ее количество между гранулами материала при низких температурах приводит к рассыпанию плиты на мелкие шарики.

Важно! Грузоподъемную технику на участке нужно размещать так, чтобы она не повреждала конструкции здания.

После подготовительных работ и определения величины опирания начинается укладка плит на фундамент. Монтаж перекрытия выполняется в следующем порядке:

Схема анкеровки плит между собой и со стенами
  1. Пустоты плиты в местах опирания заделывают с помощью легкого бетона или минераловатного утеплителя. Выполняется это для повышения прочности конструкции в местах защемления стеной.
  2. На фундамент наносится слой раствора марки от М100 и более толщиной 20 мм.
  3. Плиту нельзя переворачивать. Изделие отличается в верхней и нижней части. Растягиваемая нижняя поверхность имеет более сильное армирование, чем сжимаемая верхняя. При неправильной установке элемент может сломаться пополам. Визуально отличить верхнюю и нижнюю поверхность можно по гладкости основания. Перекрытия в верхней части имеют неровный и шершавый вид. нижняя поверхность в будущем будет служить потолком, поэтому она изготавливается гладкой. Такое различие вызвано тем, что процесс изготовления происходит в формах. Застывание поверхности на дне формы дает гладкую строну. Верхняя часть, контактирующая с воздухом, получается шероховатой.
  4. Для проведения работ понадобится три-четыре человека. Один из рабочих производит закрепление плиты к крюку крана. Для монтажа перекрытия применяется специальный четырехветвевой строп, который закрепляют к предусмотренным в плите монтажным петлям. Двое рабочих укладывают плиту в проектное положение и открепляют от стропа. Еще один человек может понадобиться для подачи команд крановщику, если зрительный контакт его с рабочими невозможен.
  5. Монтировать плиты нужно плотно друг к другу. Если размеры помещения не позволяют полностью перекрыть его по ширине стандартными изделиями, предусматривают монолитную заделку небольшого участка, который не позволяет вписать железобетонный элемент по ширине.
  6. Заканчивается монтаж на фундамент анкеровкой плит между собой и со стенами. Это позволит создать жесткий диск перекрытий и обеспечит повышение устойчивости здания. Анкеры по длине стены располагаются через каждые 2-3 метра.

Установка железобетонных элементов на фундамент с соблюдением технологии позволит обеспечить долгий срок службы здания и безопасность жильцов.

цена вопроса, характеристики, инструкция по работе, советы

С первого взгляда укладка плит перекрытия на фундамент может показаться достаточно сложным процессом. На самом деле, вполне возможно разобраться с этим делом собственноручно, не прибегая к услугам строителей. Для этого, помимо материалов и инструментов, потребуются несколько помощников и небольшой кран.

Как сократить расходы

Есть способ сэкономить при доставке и разгрузке плит. Для этого нужно заранее распланировать, как именно и куда будут выгружаться материалы. Также нужно определиться, откуда будет начинаться монтаж. Это потребуется для того, чтобы нужная плита внезапно не оказалось снизу стопки. Все это позволит не перекладывать плиты с места на место, а, следовательно, сэкономить на времени аренды подъемного крана.

Кроме того, можно сократить расходы, если начать работы в день получения материала и сразу с машины укладывать привезенные плиты. Для этого необходимо, чтобы кран был уже на месте заранее.

Что потребуется

Укладка плит перекрытия спецтехникой

  • плиты – размеры и количество зависят от параметров строящейся конструкции;
  • грузоподъемный кран;
  • нивелир;
  • строительная рулетка и мел, чтобы делать разметки;
  • цементно-песчаный раствор для укладки – лучше приготовить заранее, чтобы не суетиться;
  • раствор цемента или бетона для заделки швов и пустот;
  • кирпич или шлакоблоки для закладки пустот;
  • пенопласт для утепления;
  • арматура – если предусмотрен армопояс.

О видах плит

Железобетонные плиты делятся на монолитные и пустотные. Есть еще ребристые, но они имеют специфическое назначение – применяются там, где нужно выдерживать экстремально высокую нагрузку. Монолитные имеют повышенную жесткость, но, в целом, дороже, обладают низкой шумоизоляцией и монтажные работы с ними обходятся недешево.

Поэтому наиболее часто используются пустотные плиты. Они имеют стоимость ниже других, обладают хорошей шумоизоляцией, монтажные работы с ними можно провести достаточно быстро и недорого. Кроме того, пустотные плиты производят только на заводах, что обеспечивает их надежность.

Выравнивание фундамента перед началом работ

Необходимо сначала подготовить фундамент, его поверхность должна быть тщательно выровнена. Сначала находятся наиболее высокие и низкие места, после чего, исходя из различий перехода, выбирается способ, которым будет проводиться выравнивание.

  • С малым различием не более 5 см используют стяжку из песка и цемента и армирование при помощи специальной сетки.
  • Когда разница перепада значительная, то поверхность можно выровнять, используя доливание пояса из бетона или при помощи кирпича.
  • Если выполняется укладка плит перекрытия на блоки фундамента, применяется опояска из железобетона – составной или монолитный.

Стоит помнить, что лучше возводить фундамент предельно точно, так как это позволит избежать сложностей с работами по выравниванию. Для удобства лучше сделать на фундаменте разметку – отметить края положения плит, чтобы не ошибиться при монтаже, так как все должно быть точно. Опирание плиты зависит от состава материала, из которого сделан фундамент, и пояса для выравнивания. Опираться плиты должны на две или три стороны. Для стен из кирпича глубина не должна составлять меньше 12,5 см, для железобетона – не меньше 6 см. Размеры у плит заводские, стандартные.

Раствор для укладывания

Производится укладка плит перекрытия на фундамент с помощью раствора из цемента, во время его приготовления необходимо учесть несколько моментов:

Конструкция плиты перекрытия

  1. Необходимо хорошо просеять песок для раствора, потому что даже небольшой камушек грозит созданием перекоса конструкции.
  2. Раствор нужно делать средней густоты.
  3. Слой раствора на поверхности не должен превышать 20 мм.
  4. Задача раствора состоит в равномерном распределении нагрузки, идущей от плит.

Монтажные работы

После окончания подготовительных работ следует переходить непосредственно к монтажу. Так как это достаточно ответственное дело, необходимо точно следовать предписаниям снип (строительные нормы и правила). Монтажные работы нужно проводить с помощью подходящего по грузоподъемности крана. Перед тем, как начинать монтаж, важно не забыть заделать в плитах заводские пустоты.

Сама технология укладки плит перекрытия заключается в следующем.

  • Для начала – закрепить плиту и поднять краном.
  • Затем плита помещается примерно в 10-15 см над поверхностью, на которой она будет располагаться. Снизу должна находиться гладкая сторона.
  • Затем следует точно направить плиту и уложить ее на фундамент. После чего проверяется ровность ее укладки с помощью нивелира. Окончательное положение можно отрегулировать с помощью ломиков в течение 5-10 минут.

    Особенности укладки плит перекрытия

  • Если плита поднялась выше уровня, ее усаживают, ударами молотка по подкладке из дерева. Если это не подойдет, то можно попробовать приподнять плиту, убавить или добавить крепящего раствора и снова положить плиту.
  • Класть плиты нужно вплотную.
  • Для надежности всей конструкции плиты с помощью кольцевых анкеров крепятся к опоре. Применяется также арматурная связка плит.

Стоит помнить, что чем дольше идет процесс – тем больше придется отдать денег за аренду крана, поэтому, имеет смысл действовать оперативно. Однако не нужно слишком торопиться, чтобы не сделать ошибок.

При случае проблем с размерами

В процессе может возникнуть необходимость укоротить плиту. Делается это при помощи болгарки, лома и молотка. Плита помещается на подкладку, на место разреза наносится разметка, по которой делается разрез верхней части болгаркой. Затем нужно молотком простучать плиту, чтобы разрубить ее. Между частями просунуть лом и пробить низ плиты. После чего арматуру снизу разрезать болгаркой.

Есть и другой способ, не требующий резки – оставление зазоров по бокам. Для этого крайние плиты кладутся с опиранием на две стороны, а отступ от третьей составляет 25 см. Остальные плиты кладутся вплотную, без щелей. Пустоты заделываются после укладки.

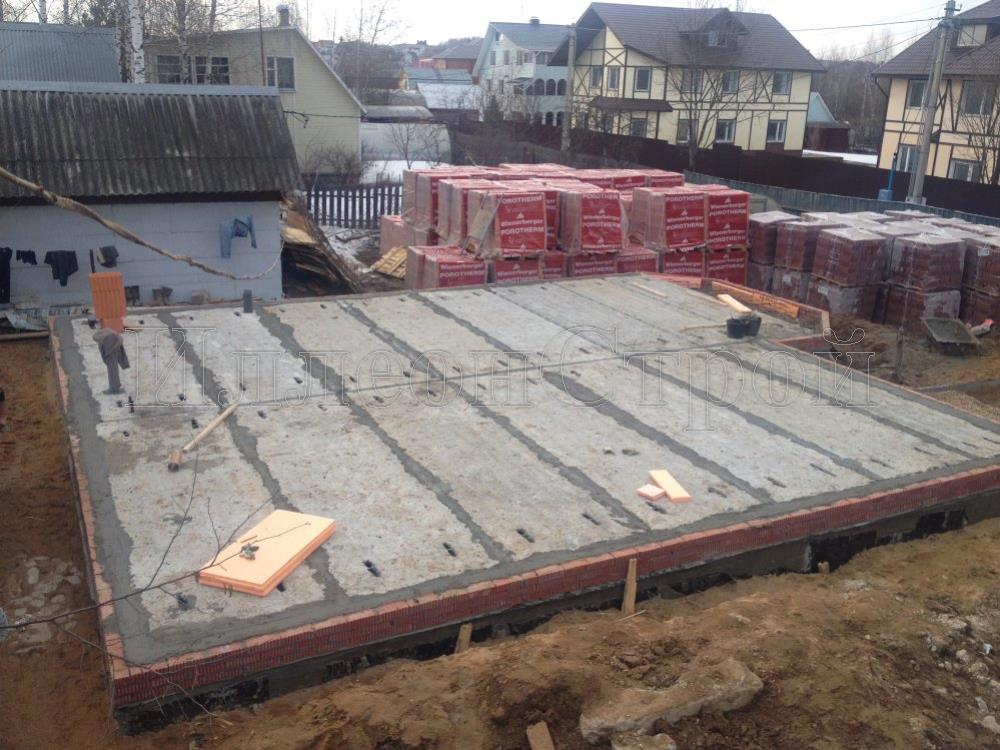

Укладка плиты перекрытия на фундамент

Устранение пустот и швов

Когда монтажные работы закончены, наступает этап заделывания швов. Этот процесс следует выполнять особо внимательно, так как щели грозят промерзанием и потерей тепла. Швы можно заделать раствором цемента или смесью бетона, если ширина швов достаточно большая. Часто стыки утепляют пенопластом.

Проводить эту работу надо сразу после укладки плит, иначе швы забиваются мелким мусором, который трудно убрать. Это может ухудшить изоляцию стыков. Для того чтобы устранить пустоты, их можно забетонировать, установив предварительно опалубку. Также можно заложить пустые места кирпичом или блоками.

Укрепление при помощи армопояса

Часто правила укладки плит перекрытия предписывают еще и создание армопояса. Эта часть сооружения способствует устойчивости и предотвращает трещины. Железобетонный армопояс создается по периметру, вокруг располагающихся плит. Делается это так: крепится опалубка, выкладывается арматура, производится бетонная заливка.

Однако если армопояс не нужен, периметр можно просто обложить кирпичом и утеплить, используя пенопласт для прокладки между кирпичами и плитами. Сверху кирпича устанавливается армирующая сетка, после чего заливается закрепляющий слой раствора цемента. Подобное перекрытие считают очень долговременным и устойчивым, в отличие от сооружений из дерева, оно почти не подвергается разрушительным воздействиям, а значит, конструкция прослужит гораздо дольше.

Краткие итоги и советы

Правильная укладка плит перекрытия позволит получить устойчивую и долговечную основу для здания, при этом есть моменты, которые следует помнить, чтобы все прошло удачно.

  1. Плиты надо заказывать заранее, так как это достаточно ходовой товар и его не делают на склад. Месяц – оптимальный срок на изготовление материала.
  2. Есть правила по транспортировке и хранению плит, которые требуется соблюдать. Обязательным является наличие подложки и прокладок. Все это делается во избежание повреждений плит.
  3. Важно качество закрепительного раствора, он не должен быть слишком густым и содержать посторонние предметы.
  4. Для сокращения расходов лучше провести укладку сразу после получения материала, к этому моменту подъемный кран также должен быть уже на месте. Либо как следует спланировать разгрузку материала.
  5. Важно не забыть заделать пустоты.
  6. Все работы выполнять согласно требованиям техники безопасности, с особой внимательностью и соблюдая технологию укладки.

Укладка плит перекрытия на фундамент: виды и нюансы

На завершающем этапе строительства фундамента формируется железобетонная основа над цокольной частью строения. Для этого, с использованием опалубки, сооружают монолитную плиту или с помощью крана для монтажа перекрытия укладывают готовые пустотные панели. Второй вариант позволяет сократить продолжительность монтажа. При этом важно проконтролировать горизонтальность фундамента при помощи лазерного уровня и усилить конструкцию арматурой, диаметр которой подбирается на основании расчетов. Рассмотрим, как укладывать плиты перекрытия на фундамент здания.

Как укладывать плиты перекрытия на фундамент – виды плит и нюансы технологии

Не всегда начинающие строители имеют полное представление, как правильно уложить плиты перекрытия на фундамент. Несмотря на кажущуюся простоту операции, имеется ряд нюансов.

В монтаже плит перекрытия на фундамент заключается завершение большого этапа строительных работ

Важно знать, что для разграничения цокольной и жилой части строения, используют различные способы монтажа перекрытий:

  • сооружают цельную плиту из армированного бетона. Для этого производят монтаж опалубочной конструкции, размещают в ней арматурную решетку и выполняют бетонирование. Несмотря на повышенные прочностные характеристики, монолитный вариант отличается увеличенной трудоемкостью и дороговизной, а также требует увеличенного объема бетонной смеси;
  • возводят перекрытия из стандартных плит, произведенных на заводах ЖБИ. Перекрытие, сформированное из отдельных панелей, устанавливается с использованием грузоподъемного оборудования и обеспечивает необходимый запас прочности. При монтаже следует обратить внимание на горизонтальность поверхности фундамента и тщательно заделать швы.

Сборная конструкция обладает повышенной прочностью и используется чаще, чем монолитный вариант. Желая снизить сметную стоимость строительства, уменьшить трудоемкость, а также выполнить поставленную задачу за меньшее время, используют для формирования перекрытия плиты пустотные, шатровые или цельные.

Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция

Они имеют определенные конструктивные отличия:

  • полые панели легко отличить по продольно расположенным внутренним полостям. Пустоты имеют круглую или овальную форму. Пустотные плиты отличаются уменьшенным весом, и не создают повышенной нагрузки на фундамент дома. Благодаря наличию внутренних полостей, изделия эффективно шумоизолируют помещение и обладают повышенными теплоизоляционными характеристиками;
  • шатровые плиты имеют характерное П-образное сечение благодаря параллельно расположенным ребрам усиления. Ребра усиления повышают жесткость конструкции, увеличивают прочностные характеристики и позволяют ребристым панелям воспринимать повышенные нагрузки. Отличительная особенность ребристых панелей – повышенная стойкость к воздействию деформаций;
  • сплошные плиты не имеют внутренних полостей, что легко определить визуально, взглянув на торец изделия. Цельные панели отличаются увеличенным весом и укладываются на усиленную фундаментную основу. Цельная конструкция, усиленная арматурной проволокой, отличается высокими прочностными характеристиками, однако имеет увеличенную теплопроводность.

Важно разобраться, планируя использовать готовые плиты перекрытия, как укладывать их на поверхность фундамента. Правильность монтажа панелей определяет жесткость конструкции и надежность строения.

Плиты перекрытия имеют конструктивные отличия

Следует тщательно изучить технологию монтажа, и обратить внимание на следующие нюансы:

  • отсутствие высотных перепадов. При отклонении от горизонтальности до 50 мм, плоскостность поверхности обеспечивается цементным раствором;
  • величину опорной поверхности. Размер зависит от материала стен, и составляет 125 мм для кирпичной кладки и 60 мм для железобетона;
  • надежность крепления сборных плит. Для фиксации панелей применяют анкерные крепления или соединяют элементы перекрытия за строповочные проушины;
  • консистенцию цементного раствора. Следует применять цементно-песчаную смесь без каменистых включений, вызывающих перекосы плит при установке;
  • расстояние между противоположными сторонами фундаментного основания. При проектировании фундамента учитывается стандартная длина плит.

Действующие нормативные документы предусматривают возможность установки перекрывающих плит различными методами:

  • путем опирания панелей по ширине изделия на две параллельно расположенные торцевые плоскости фундамента;
  • способом укладки изделий на П-образный контур, образованный торцевыми плоскостями фундаментной основы.
С опорами по двум сторонам следует укладывать на фундамент перекрытия

Соблюдение положений строительных норм при монтаже плит, позволяет избежать непредвиденных ситуаций и обеспечить горизонтальность перекрытия. Технология укладки предусматривает выполнение работ в определенной последовательности.

Алгоритм действий по монтажу плит:

  1. Выполнение подготовительных мероприятий. Они включают доставку к месту монтажа панелей и их складирование, а также обеспечение горизонтальности фундамента.
  2. Осуществление работ по монтажу панелей. Для этого подготавливается грузоподъемное оборудование, необходимые инструменты и завозятся стройматериалы.
  3. Производство работ по герметизации внутренних полостей и стыков, а также усиление перекрывающей конструкции с помощью анкеровки или дополнительного армирования.

При выполнении каждой стадии работ имеются определенные нюансы. Остановимся на особенностях каждого этапа.

Определенные нюансы имеются при выполнении каждой стадии работ

Как класть плиты перекрытия на фундамент – подготовка фундаментной основы

Следует тщательно подготовить фундамент под плиты перекрытия. Эффективная работа сборного перекрытия обеспечивается только на спланированной поверхности фундаментного основания. Именно поэтому до монтажа панелей следует проконтролировать горизонтальность фундамента. Для выполнения поставленной задачи, используется нивелир лазерной конструкции или оптический вариант указанного устройства.

Выполняйте подготовку фундаментной основы по следующему алгоритму:

  1. Измерьте величину высотных перепадов фундамента, используя нивелир. На основании замеров определите метод выравнивания.
  2. При колебаниях высоты до 50 мм спланируйте поверхность стяжкой на основе цемента и песка, уложите сетку для армирования.
  3. При отклонениях от горизонтальности более 50 мм, уложите дополнительный ряд кирпичной кладки или залейте пояс усиления из бетона.

Для фундаментных оснований, изготовленных из железобетонных блоков, следует установить по периметру армопояс монолитного или составного типа. Контроль горизонтальности фундамента в процессе изготовления позволяет избежать дополнительных затрат по его выравниванию, что ускоряет укладку плит.

Под плиты перекрытия следует тщательно подготовить фундамент

Подготовительные мероприятия

Установке перекрывающих плит предшествуют подготовительные работы.

 Осуществляйте их в указанной последовательности:

  1. Подготовьте место для подъезда грузоподъемной техники.
  2. Завезите купленные плиты на площадку и аккуратно сложите их.
  3. Подготовьте необходимое оборудование и инструменты.
  4. Подгоните размер доборных панелей.

Каждая стадия подготовки имеет свои особенности. Рассмотрим их детально.

Работы по подготовке места для размещения грузоподъемной техники предусматривают:

  1. Очистку поверхности от камней и растительности.
  2. Подготовку подъездных путей для машины с панелями.
  3. Уплотнение почвы и выравнивание поверхности площадки.
Свои особенности имеет каждая стадия подготовки

При повышенной влажности почвы, характерной для осеннего и весеннего времени, производится укладка дорожных плит по площади площадки. Указанное мероприятие позволит обеспечить устойчивость крана при выполнении монтажных работ. Доставку панелей на объект выполняйте автотранспортом, грузоподъемность и размеры кузова которого соответствует весу и габаритам плит. При транспортировке плит в кузове не забудьте разместить между ними прокладки из древесины.

Правильное складирование панелей позволяет избежать образования трещин. Учтите следующие нюансы:

  • место для складирования панелей следует выбирать ровное;
  • для прокладок необходимо использовать бруски с одинаковыми габаритами;
  • не допускать соприкосновение пустотелых плит при складировании.

Для выполнения монтажных работ необходимо подготовить:

  • грузоподъемное оборудование;
  • такелажную оснастку;
  • анкерные крепления;
  • кувалду, ломик для монтажа и болгарку;
  • цементно-песчаный раствор;
  • мастерок и приспособления для контроля горизонтальности.
Позволит обеспечить долгий срок службы здания установка железобетонных элементов на фундамент с соблюдением технологии

Не всегда габариты стандартных плит соответствуют размерам фундамента. В этом случае панели разрезают на части с нужными размерами.

Порядок действий:

  1. Разметьте мелом панель в нужный размер.
  2. Подложите под место реза деревянный брусок.
  3. Болгаркой с кругом по бетону произведите рез согласно разметке.
  4. Выполните несколько ударов кувалдой по верхней плоскости панели.
  5. Разломайте ломом нижнюю плоскость панели.
  6. Перережьте болгаркой стальную арматуру.

После завершения подготовительных работ начинайте укладку плит.

Укладка плит на фундамент при возведении дома

Установка плит перекрытия на фундамент осуществляется после контроля его горизонтальности.

После контроля горизонтальности осуществляется установка плит перекрытия на фундамент

Следует спланировать поверхность цементным раствором, и после его застывания выполнять дальнейшие работы в указанной последовательности:

  1. Уложить раствор цемента на торец фундамента слоем 20-25 мм.
  2. Застропить панель перекрытия и переместить краном к месту монтажа.
  3. Подкорректировать положение плиты с помощью монтажного лома.
  4. Проверить величину площади контакта и опустить панель.

При выполнении монтажных работ следует обратить внимание на плотность прилегания плит.

Крепление плит друг к другу и основанию дома

Завершив монтаж плит перекрытия на фундамент, необходимо обеспечить их надежную фиксацию.

Крепление элементов осуществляется следующим образом:

  • путем установки стальных связей между плитами перекрытия. Крепление, повышающее прочность конструкции, выполняется за строповочные проушины;
  • с помощью анкерного крепления, фиксирующего плиту к поверхности фундамента. Это значительно повышает устойчивость сборного перекрытия.

Надежность сборного перекрытия зависит от правильно выполненного крепления элементов.

От правильно выполненного крепления элементов зависит надежность сборного перекрытия

Учимся правильно класть плиты – выполнение армирования

Армирование перекрывающей конструкции, сформированной из отдельных плит, осуществляется для повышения жесткости, обеспечения устойчивости и предотвращения растрескивания.

Усиление осуществляется различными способами:

  • методом заливки по периметру конструкции бетонного пояса, усиленного арматурной решеткой;
  • путем выполнения стяжки по всей площади перекрытия с предварительной установкой арматурной сетки.

Работы по армированию осуществляются на основании предварительно выполненных прочностных расчетов и выполняются согласно схеме усиления. Перекрытие, усиленное арматурой, отличается повышенной надежностью и продолжительным ресурсом эксплуатации.

Герметизация швов между плитами и внутренних полостей

Заделка щелей между панелями осуществляется для снижения тепловых потерь. Способ герметизации зависит от величины шва:

  • небольшие зазоры между боковыми плоскостями плит следует залить раствором бетона или цементной смесью;
  • увеличенное пространство закладывают бетонными блоками или кирпичом с последующим цементированием.

Для бетонирования больших пустот, технология предусматривает возможность монтажа опалубки. Заделка осуществляется непосредственно после установки плит. Для повышения теплоизоляционных характеристик, следует также заделать торцевые полости минеральной ватой, бутовым кирпичом или бетоном.

Заключение

Укладка плит на фундамент – ответственная операция, требующая квалифицированного подхода. Стоит доверить выполнение работ по монтажу опытным строителям, которые знают нюансы технологии, и правильно осуществят монтаж.

виды и требования, приспособления и монтаж

На чтение 10 мин Просмотров 239 Опубликовано Обновлено

Железобетонные плиты применяются в несущем каркасе строений, перекрывают тоннели и теплотрассы. Правильная укладка плит перекрытия имеет значение для прочности и долговечности сооружения. Панели изготавливают бетонированием в формовых опалубках, изделия поставляются на стройплощадку и монтируются в проектное положение. Конструкции испытываются на прочность и другие показатели в заводских условиях, а на месте укладки проверяется качество установки.

Разновидности плит перекрытия

Плиты перекрытия должны выдерживать большую нагрузку

Панели производят из качественных компонентов в соответствии с технологией изготовления. Плиты выдерживают большую нагрузку благодаря каркасу из арматуры, поэтому применяются для несущих заграждений в обычных условиях и сейсмологических опасных регионах.

Товары различаются по способу изготовления в соответствии с ГОСТ 26.434 — 1985:

  • ПК — опалубочное производство;
  • ПБ — безопалубочный метод.

В первом случае применяются готовые опалубки с установленными арматурными конструкциями. В формы укладывается бетон требуемой марки, подвергается вибрации, проходит пропарочные камеры и застывает. Для каркаса используется стержневая сталь АТ-IV, АТ-V, АТ-VI (напряженная) и А-II, А-III (ненапряженная). Поперечное армирование выполняется металлической сеткой.

Плиты перекрытия ПБ (слева) и ПК

Контроль качества подтверждает свойства:

  • прочность на сжатие, изгиб, кручение;
  • соответствие плоскостей и габаритов;
  • показатели звуко- и теплоизоляции.

Безопалубочная формовка выполняется на конвейере. Транспортер передвигает железобетонную ленту, в толще которой располагаются стальные канаты. Полоса формуется, затем утепляется специальным материалом и нагревается до технологической температуры, чтобы ускорить химические процессы. Ленту режут в размер после застывания.

Безопалубочная формовка имеет преимущества в том, что можно быстро переключать производство на различные габариты панелей. Экструдерный метод является разновидностью безопалубочного формирования, для него применятся разглаживающий механизм, чтобы выровнять поверхность продукта и предупредить трещины.

Различие по типу работы и конструкции

Конструкции плит перекрытия

Пустотные панели ставят в несущих перекрытиях между уровнями здания и покрытиях. Они сопротивляются температурным перепадам, отличаются повышенной звукоизоляцией, препятствуют распространению пламени при пожаре. Толщина составляет 220 мм, в теле делаются круглые, овальные или квадратные сквозные отверстия по длине.

Ребристые изделия применяют для покрытий и перекрытий большой площади, например, спортзалов, цехов, торговых центров. Основное тело прямоугольной плиты плоское, по продольным сторонам выполнены ребра жесткости. Недостаток в том, что потолок получается ребристый, а достоинство — в большой прочности к механическим воздействиям.

Полнотелые плиты отличаются большой массой, высокой прочностью по сравнению с иными плитными изделиями. Применяются в конструкции сильно нагруженных перекрытиях этажей и подвалов, где действует большой вес и вибрационные усилия.

Панели с косыми торцами используются в каркасном и монолитном строительстве, при застройке из крупных блоков, кирпичных камней. Монолитные изделия представляют бетонную плиту с армированием, применяются в жилом и промышленном строительстве зданий с сильными вибрационными усилиями.

Доборные сплошные панели изготавливают из марок бетона М450, М500, благодаря чему они выдерживают 1 – 3 т/м². Используются в сильно нагруженных перекрытиях, их можно класть на цоколи и фундаменты промышленных цехов, электростанций. Облегченные плиты перекрытия изготавливают с многочисленными пустотами, из-за чего они имеют небольшой вес.

Экструдерные плиты широко применяются в разных строениях, в них содержится на 5% меньше отверстий, чем в пустотных изделиях. В процессе безопалубочного литья формовочный механизм продавливает отверстия, продукт армируется металлическими тросами.

Опирание плит

Перекрытие разграничивает пространство в здании, одновременно воспринимает нагрузку и перераспределяет ее на вертикальные опорные элементы. Горизонтальные плиты связывают отвесные несущие части строения и обеспечивают устойчивость дома. Панельные диафрагмы испытывают эксплуатационные нагрузки от влаги, динамики, звука. Размер опирания на стены или ригеля зависит от типа изделия и материала стен.

Существуют нормативные рекомендации, которые изложены в СНиП 208.01 – 1985 «Пособие по проектированию жилых зданий»:

  • сплошные плиты на бетонные и железобетонные стены, металлические и ж.б. ригели — 80 — 120 мм, при опирании по всему контуру принимается глубина 60 — 90 мм;
  • на стены из камня и кирпича — 120 — 150 мм;
  • на вертикальные ограждения из вибрированных блоков или плит — 100 мм.

Допускается выполнять монтаж плит перекрытия на ленточный фундамент, стены из различных материалов, кроме деревянного бруса и досок. Коробку из материалов с малой плотностью (газобетон, пеноблок, керамзитобетон) дополнительно усиливают армированным бетонным поясом, на который непосредственно опираются плиты.

Не всегда выполняются нормативные требования по глубине опирания. Перерасчет минимально допустимой величины проводится конструкторами и проектировщиками, которые имеют подтвержденное право на разработку технической документации строительства.

Самостоятельно такие вычисления не делаются, т. к. нужно учитывать много значимых факторов, например, уровень сейсмичности постройки, толщину вертикальных ограждений и их материал, вес оборудования, людей. Все эти данные подставляются в формулы с определенными коэффициентами, которые подбираются по определенным правилам.

Складирование плит и требования к кладке

Правильное хранение плит перекрытия

Чувствительность к влажности и пористость материала является фактором, который требует соблюдать нормы при складировании, перевозке плит до начала монтажных работ. Панели перекрытия укладывают после установки фундаментных блоков с песчаной подушкой, сборки каркаса или возведения стен, поэтому они часто ожидают очереди с организацией складирования на земле.

Деформации при нарушении правил хранения в виде трещин, изгибов ведет к опасным разрушениям после укладки плит в монтажное положение, поэтому места складирования оборудуются и регулярно проверяется состояние панелей.

Правила укладки железобетонных панелей на хранение:

  1. На землю в месте ранения нужно положить шифер, рубероид или полиэтилен. Подложка защитит от суточных температурных изменений и предотвратит появление конденсата на поверхности бетона и в пустотах.
  2. После складирования плиты накрываются аналогичными материалами. Можно использовать металлические листы.
  3. Допускается укладка штабеля на высоту до 2,5 м, монтажные петли находятся сверху изделия. Нельзя складировать в одном блоке продукты разного назначения и размера.
  4. Деревянные прослойки ставятся после каждого ряда, размещаются одна под другой по вертикали. Панели перекрытия хранят только горизонтально, наклонное и вертикальное положение не допускается.

Толщина брусков должна составлять не меньше половины высоты плиты, прокладки предупреждают контакт бетона с металлическими петлями, уменьшают риск коррозии и упрощают работу монтажников. Штабель располагается так, чтобы до него доставала стрела крана и был подъезд транспорта.

Необходимые инструменты и материалы

Кран-манипулятор для монтажа плит перекрытия

Элементы перекрытия из железобетона отличаются большим весом, поэтому для их поднятия и установки применяются автомобильные или башенные краны. Электромеханические агрегаты выбирают с учетом массы панелей, грузоподъемности машин, положения конструкций, вида оснастки и приспособлений.

Краны должны быть в рабочем состоянии, механическая оснастка — исправной. Состояние машин и приспособлений подтверждается регламентированными актами периодических испытаний. Монтировать перекрытия могут работники и крановщики соответствующей квалификации, подтвержденной свидетельствами. Высотники-монтажники снабжаются страховочными поясами и обувью с нескользящей подошвой.

Инструменты и материалы:

  • сварочный электроаппарат, компрессор, отбойный молоток, подмости;
  • молотки, кельмы, уровни, ножовки, ломы, лопаты;
  • корыта для раствора, чтобы залить стыки и участки опирания плит;
  • песок, гравий, цемент, панели перекрытия.

Одно монтажное приспособление применяется для работы с несколькими сборными конструкциями, чтобы уменьшить время установки. Так снизится трудоемкость процесса и повысится производительность. Используется канатный строп с четырьмя ветвями для равномерного распределения усилий при подъеме.

Людям нельзя находиться на плитах во время из поднятия и перемещения в воздухе. Зона монтажа ограждается, чтобы в ней не находились посторонние рабочие, которые не задействованы в монтаже перекрытий. Укладка следующего этажа делается после окончания монтажа перекрытия на предыдущем ярусе.

Правила укладки плит перекрытия

Правила укладки и анкеровки

Изделия укладывают после установки опорных элементов каркаса и сварки их закладных деталей. Панели подаются краном к месту установки в горизонтальном положении. Иногда плиты привозят в транспорте со сдвигом, наклонно, тогда используют захваты с автоматикой или кантователи в виде рамы для перевода в горизонталь.

Состав работ по нормам ЕНиР 4-1-7:

  • приготовление раствора для заделки стыков после сварки;
  • подъем и установка плит в проектное положение;
  • выверка с помощью приборов положения элементов, исправление неточностей;
  • сварка закладок на плитах, опорных конструкциях и между собой на панелях;
  • заливка бетона в пустоты швов.

Место установки очищают, расстилают раствор под опорной площадью. Монтажники принимают следующую часть перекрытия и кладут на слой раствора. Выверяют панель при натянутых стропах, контролируют горизонтальность и высоту. Монтажные петли ранее приваренных элементов подгибают ломом и молотком, чтобы выдержать размер опирания.

До начала укладки заканчивают работы:

  • монтаж колонн и контроль из вертикальности, положение по высоте и в плане по чертежу;
  • ответная засыпка фундаментных пазух с трамбовкой;
  • составление технической карты передвижения и стоянок подъемного крана;
  • завозка в рабочую зону инструментов, инвентаря и материалов.

Регулируется проектный зазор между плитами в соответствии с рекомендациями проекта. Первые плиты перекрытия устанавливаются с лесов, а при монтаже последующих рабочие используют ранее поставленные элементы. Панели привариваются швом не меньше чем в трех углах.

Резка плит

Алмазный диск для резки пустотных плит перекрытия

В техническом проекте организации работ приводится план раскладки элементов перекрытия с указанием размеров и спецификацией, что упрощает работы. Иногда сложная планировка строения исключает возможность применения стандартных панелей. Плиты режутся или делается монолитное перекрытие своими руками по месту.

Резать железобетонные изделия допускается, но с соблюдением правил. Нельзя кроить пустотные элементы длиной более 5 м при толщине 220 мм или имеющие на торцах анкеры. Любое нарушение целостности плиты негативно сказывается на прочности, т.к. в изделии ставится арматура под напряжением для сопротивления изгибу и кручению.

Следует заказать резку на заводе с необходимым оборудованием для сохранения качеств железобетонного элемента. Укорочение панели на стройке связано с большими физическими усилиями. Рабочие надевают средства личной защиты и соблюдают правила техники безопасности.

Правила резки:

  • координация размеров выполняется, когда изделие находится внизу с помощью дисковой пилы или болгарки, лома, кувалды, разметочного инструмента;
  • используется алмазный диск, который режет арматуру и бетон;
  • предварительно определяется местоположение арматурных стержней;
  • делается пропил вдоль изделия и затем поперек;
  • кувалдой сбивается бетон, срезается арматура.

Получившиеся пустоты заполняются бетоном. Если нужно вырезать отверстие под люк, лаз, лучше обойти такое место и выполнить монолитный участок с установкой арматуры, а не резать панель.

Полезные рекомендации

Нельзя монтировать плиты со сломанными петлями

Монтаж плит постоянно контролируется. Проверяется качество изделий для перекрытия, сертификаты и паспорта на них. Учитывается правильность складирования и перевозки. В процессе работ исследуется соответствие проекту, качество заделки стыков и сварки закладных деталей. Если швы заполняются бетоном зимой, место подогревается до полного застывания смеси.

На крупном строительстве стыки проверяются после набора проектной прочности, делается проверка установки с помощью нивелиров и лазерных уровней. Если были изменения проекта, выполняются чертежи с подробным указанием, ведутся журналы сварки, заделки соединений, составляются акты скрытых работ.

Нельзя ставить плиты, которые имеют сломанные петли, не очищены от грязи ни налипших слоев. Во время перерыва поднятые конструкции не оставляются на весу, а укладываются с завершением сварки. Выравнивать панели ломом после снятия строп нельзя, как и перемещать их по воздуху при ветре больше 15 м/с или в туман.

Расчет и чертеж расположения выполняется перед устройством фундаментов, чтобы точно определить положение стен и колонн в пространстве и обеспечить правильную глубину опирания.

опирание, как положить на ленточное основание

Наиболее рациональный способ устройства перекрытий фундамента — применение железобетонных плит. Это позволяет существенно сократить время строительства, получить распределение нагрузок от всех внутренних перегородок.

Укладка плит перекрытия на фундамент осуществляется при помощи подъемной техники, при этом следует придерживаться определенных рекомендаций.

Подготовка фундамента

Для того чтобы перекрытие работало наиболее эффективно, оно должно быть уложено на выровненную по уровню поверхность. Поэтому, перед тем как положить плиты перекрытия на фундамент необходимо проверить этот параметр. Лучше всего это выполнить при помощи лазерного нивелира, хотя и обычные оптические модели данного инструмента отличаются хорошей точностью.

  • Определяются самые высокие и низкие точки фундамента. Исходя из величины перепада, определяется способ выравнивания поверхности.
  • При небольшой разнице (до 5 см) применяют цементно-песчаную стяжку с армированием специальной сеткой.
  • При больших перепадах выравнивание выполняется кирпичной кладкой или доливается бетонный пояс.
  • Для сборных фундаментов из блоков устанавливается железобетонный пояс (монолитный или составной из стандартных элементов).

Чтобы избежать данного этапа работы, старайтесь выполнять возведение фундамента с максимальной точностью, это поможет избежать множества проблем.

Опирание плит на фундамент и их раскладка

В зависимости от материала, из которого сделан фундамент и верхний выравнивающий пояс, определяется глубина опирания плит. Все стандартные элементы могут опираться как

на 2, так и на 3 стороны или по контуру.

Опирание плит перекрытия на фундамент должно составлять:

  • Для кирпичных стен не менее 12,5 см.
  • Для железобетонных конструкций не менее 6 см.

Все эти величины должны определяться проектом. Все плиты имеют стандартные размеры, при этом по ширине иногда не удается перекрыть всю площадь целым числом плит. Рубка плиты вдоль занятие достаточно тяжелое, поэтому можно предпринять следующие действия.

Первая и крайняя плита ложиться с опиранием только на две стороны, при этом отступ от 3 стены может достигать 25 см, образовавшиеся пустоты можно будет заделать несколькими способами.

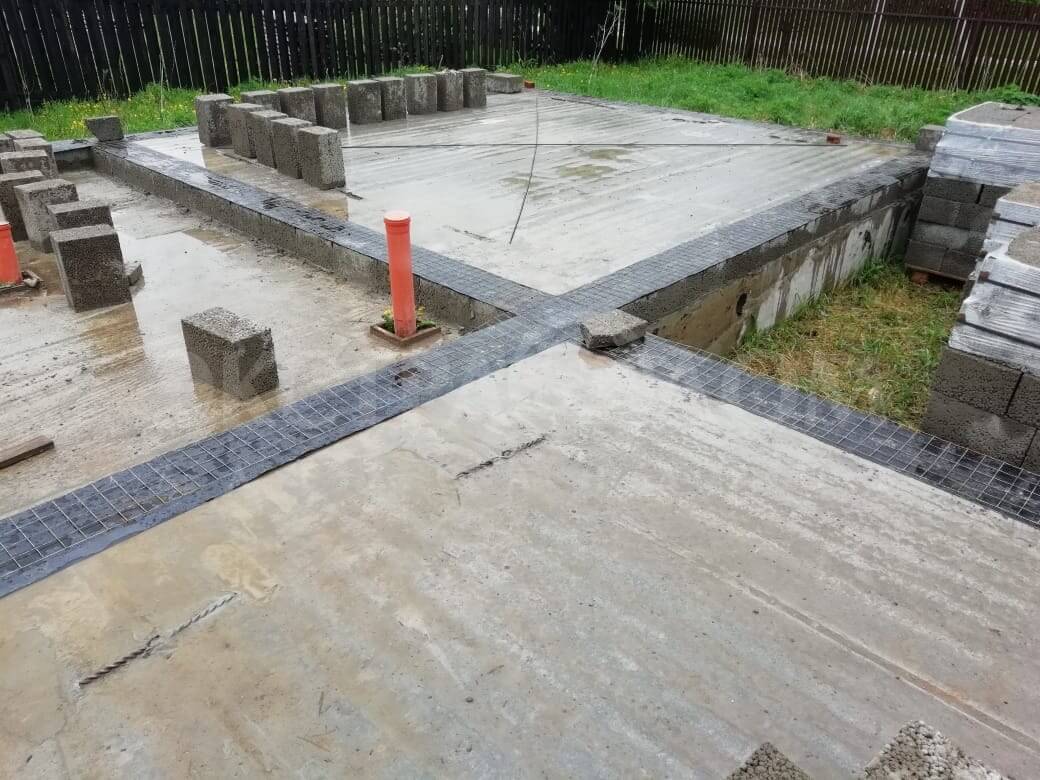

Монтаж плит перекрытия

После того как ленточный фундамент окончательно выровнен, можно приступать к монтажу. Все работы необходимо выполнять при помощи подъемной техники, при этом необходимо выбирать автокран с подходящей грузоподъемностью и вылетом стрелы. Это поможет сократить количество его переустановок, а значит, уменьшит время аренды и ее стоимость.

Укладывать плиты на фундамент можно как на сухую, так и на цементный раствор марки не менее М100. Предпочтение стоит отдавать именно второму варианту, экономить на небольшом количестве раствора бессмысленно.

  • На опорные стены наносится слой раствора толщиной около 20 мм, при этом рекомендуется уложить в его толщу прут арматуры (диаметр 10-12 мм). Данный прием позволит обеспечить один уровень плит по стыкам, предупредит полное выдавливание раствора из стыка.
  • Перед началом монтажа следует заделать пустоты в плитах. Лучше всего для этой цели использовать утеплитель (250-300 мм) и закрыть торец цементным раствором.
  • Плита укладывается гладкой стороной внутрь (потолок подвала), в этом случае между ними останется шов, который будет удобно заделать.
  • Для монтажа перекрытия необходима бригада из 3-4 человек (один крепит стропы на плитах, остальные укладывают их на фундамент и ровняют).
  • Плиты должны укладываться как можно плотнее друг к другу. Установка плит перекрытия на фундамент (окончательная регулировка положения) выполняется при помощи ломов. При этом выполнять данную операцию можно на протяжении 5-10 минут после укладки.
  • В некоторых случаях применяется анкерование плит перекрытия к фундаменту, но данная процедура необязательна. Нередко применяется и связка плит между собой арматурой, это придает конструкции дополнительную устойчивость. Для этого арматура приваривается к каркасу плиты (места крепления крюков строп при подъеме). Таким образом, все плиты соединяются в единое целое.

Несколько слов о приготовлении цементного раствора.

Все компоненты цементного раствора перед смешиванием должны быть просеяны, в песке не должно быть ни малейших камней. Дело в том, что они могут не дать плите лечь на фундамент равномерно всей поверхностью.

Заделка швов и закладка пустот

Особо тщательно необходимо выполнять заделку швов между плитами, в противном случае может возникнуть промерзание конструкции или ненужная потеря тепла через такие пустоты в конструкции. Рекомендуется заполнять швы цементным раствором или бетонной смесью из щебня мелких фракций (при значительной ширине шва).

При этом иногда под стык изнутри приходится крепить доску в качестве опалубки. Закрепить ее можно при помощи проволоки, которая подвязывается к уложенному поперек шва обрезку арматуры. Нередко прибегают к дополнительному утеплению стыков пенопластом.

Заделку швов необходимо выполнять сразу после монтажа плит, в противном случае они забиваются строительным мусором, вычистить который практически невозможно. А это может привести к ухудшению изоляции стыков.

Для закладки оставшихся пустот так же можно применять бетонную смесь с установкой опалубки. Небольшие проемы можно заложить кирпичом или шлакоблоком (другими типами блоков). При этом одна часть кирпича должна опираться на фундамент, вторая на плиту перекрытия.

Армопояс

Практически во всех случаях фундамент из плит перекрытия должен быть усилен армопоясом (сейсмопоясом). Он применяется для увеличения устойчивости конструкции, повышает ее жесткость, препятствует образованию трещин в конструкциях.

Армопояс представляет собой монолитную железобетонную конструкцию, которая выливается по периметру фундамент вокруг плит перекрытия. Устанавливается опалубка, укладывается арматура и выполняется заливка бетона.

Если проектом такое усиление не требуется, весь периметр можно выложить кирпичом. При этом нередко прибегают к дополнительному утеплению пенопластом, который укладывается между плитой и кирпичной кладкой. Поверх кирпичной кладки укладывается армирующая сетка и повторно наносится слой цементного раствора, это дополнительно повысит прочность конструкции.

Выполненное таким образом перекрытие считается самым надежным и долговечным, в отличие от деревянных конструкций оно практически не подвержено разрушению, что увеличивает срок службы всего здания.

Как правильно укладывать плиты перекрытия на фундамент

28 Декабрь 2017      Стройэксперт      Главная страница » Фундамент » Монтаж      Просмотров:   2338

Плиты перекрытия

Одним из этапов строительства дома является укладка плит перекрытия на фундамент. Чаще всего к работам такого плана приступают после полного созревания бетона, которым заливали коробку основания. Плиты перекрытия могут одновременно выступать в качестве потолка подвального помещения и пола основного строения. Для тех, кто далек от темы строительства, может показаться, что процесс не представляет особой сложности. Однако опытные специалисты утверждают, что каждый строительный процесс имеет свои тонкости и нюансы, о которых следует знать. Это поможет правильно и качественно выполнить укладку плит и избежать основных ошибок, которые могут стать причиной серьезных неприятностей в процессе эксплуатации дома.

Правила укладки плит перекрытия

Укладка плит перекрытия на фундамент является достаточно важным шагом, который требует точности и внимания. Поэтому необходимо знать и выполнять основные правила этого процесса:

  • Укладывать железобетонные плиты рекомендуется на предварительно выровненные верхние части фундамента. Незначительные перепады компенсируются бетонной стяжкой, отклонения более 5 см требуют выравнивания кирпичной кладкой или армирующим поясом, залитым в опалубку.
  • Если плиты укладывают на железобетонное основание, то нахлест должен составлять не меньше 6 см. Если в качестве опоры выступает кирпичная кладка, то опираться плиты должны на 12,5 см.
  • Непосредственно перед укладкой необходимо заделать пустоты в торцевых частях плиты. Для этой цели можно использовать куски утеплителя, а поверхность замазать цементным раствором. Выполнение таких действий повышает прочность конструкции.
  • Очень важно правильно определить верхнюю и нижнюю часть плиты, так как от этого зависит прочность и надежность перекрытия. Дело в том, что нижняя поверхность плиты подвергается большему растяжению, поэтому в процессе изготовления эту часть армируют сильнее. Верхняя часть наоборот сжимается, следовательно, усиленного армирования не требует. Отличить верх плиты от ее низа можно по внешнему виду. Нижняя поверхность отличается гладкостью, так как для изготовления используются формы с гладкими стенками. Верх плиты более шершавый из-за контакта бетона с воздухом.
  • Крайние плиты укладывают с опорой на две противоположные стороны, боковая часть заделывается в дальнейшем с использованием разных методов.
  • Фундамент под плиты рекомендуется промазывать слоем бетонного раствора около 2 см. предотвратить его выдавливание помогут прутья арматуры, уложенные по центру вдоль бетонной ленты.
  • Выравнивать положение плиты в процессе укладки рекомендуется с помощью металлического лома. Лучше всего, если работу будет выполнять несколько человек.
к оглавлению ↑

Последовательность монтажных работ

Кроме выполнения правил укладки плит перекрытия необходимо соблюдать определенную последовательность в работе:

Монтажные работы

  1. Вначале необходимо заполнить пустоты железобетонных плит в тех местах, которые будут опираться на фундамент.
  2. Далее на участки фундамента, которые будут соприкасаться с плитами перекрытия, наносится бетонный раствор марки не ниже М100.
  3. Теперь можно приступать к непосредственной укладке плит перекрытия на фундамент. При этом важно не переворачивать плиты, чтобы не допустить перелома элементов из-за неправильной установки.
  4. Монтажные работы должны выполнять 3-4 человека. Один рабочий с помощью специального стропа, состоящего из четырех ветвей, закрепляет плиту на крюке строительного крана. Для удобства на плитах имеются специальные монтажные петли. Еще двое рабочих регулируют рабочий процесс, укладывая плиту в проектное положение. Они же выполняют открепление стропа. При отсутствии зрительного контакта между крановщиком и рабочими привлекают дополнительного человека, который будет подавать команды крановщику. В процессе укладки необходимо следить за плотным прилеганием плит друг к другу.
к оглавлению ↑

Обвязка плит арматурой

Для придания большей жесткости получившейся конструкции следует воспользоваться эффективным способом укрепления.

Для работы на этом этапе понадобятся следующие материалы:

  • Стальная проволока сечением 3-5 мм.
  • Гладкая арматура диаметром 10 мм.
  • Г-образный анкер, имеющий загиб 30-40 см.

Арматуру продевают в монтажные петли, за которые зацепляли строп, а места связки закрепляют сваркой.

Армирование плит перекрытия выполняется по следующей схеме:

Обвязка плит арматурой

  • Крайние плиты связываются по диагонали с помощью проволоки.
  • Соседние панели – перемычками из гладкой арматуры.
  • Соединение плиты со стеной армируется Г-образными анкерами, которые располагают с шагом в 2-3 метра вдоль стены.
  • Места соединения плит, опирающихся на внутреннюю перегородку, армируются с помощью гладкой арматуры.
к оглавлению ↑

Корректировка размеров плиты перекрытия

Уменьшение длины или ширины железобетонной плиты нельзя назвать редким явлением, так как точно подобрать материал практически невозможно. Для изменения размеров плиты необходимо обрезать ее вдоль или поперек.

Поперечный разрез

Поперечный срез делает железобетонную плиту короче на определенную величину. Для этого необходимо сделать следующее:

Поперечная резка плиты

  1. Отметить мелом или маркером линию отреза.
  2. Уложить плиту на подкладки на земле, при этом подкладка должна точно совпадать с линией реза. Это необходимо для более удобной рубки материала.
  3. Сделать надрез верхней части плиты с помощью болгарки или диска по бетону.
  4. Далее нужно сделать несколько ударов кувалдой или кулачком в месте расположения пустот. Следует акцентировать внимание на ударах, чтобы они приходились в пустоту, а не в ребро. В этом случае достаточно будет 3-4 ударов. Аналогичным способом пробиваются все пустоты в плите.
  5. После этого требуется сбить ребра, для чего по ним бьют кулачком с боку.
  6. Пробив пустоты и сбив ребра, приступают к пробиванию нижней части и освобождению прутьев арматуры.
  7. Очищенные прутья разрезают с помощью болгарки.
к оглавлению ↑

Продольный разрез

Для уменьшения ширины плиты перекрытия необходимо прорубить изделие вдоль. Этот процесс немного легче, но времени может потребоваться намного больше. Объясняется это следующим: длина плиты чаще всего составляет 6 метров, а ширина – не больше 1,5 метров.

В принципе выполняются аналогичные работы. Болгаркой прорезают верхнюю часть, а затем с помощью кулачка пробивают плиты над пустотами. Далее ломом пробивают нижнюю часть плиты через всю длину. В случае попадания на пути прутьев арматуры делают рез болгаркой.

к оглавлению ↑

Способы перекрытия больших проемов без плит

Очень часто в процессе укладки плит перекрытия на фундамент можно столкнуться с ситуацией, когда остается не перекрытым большое пространство, а рубить плиту нет желания или возможности. В этом случае можно воспользоваться двумя способами.

Первый способ считается более простым и подразумевает выполнение следующих действий:

  • Определить примерное расстояние, которое останется без перекрытия, и разделить его пополам.
  • При укладке первой плиты отступить от края полученное значение.
  • Выполнить укладку остальных плит. По окончании работы можно увидеть, что последняя плита также не доходит на такое же расстояние.
  • Далее пространство между плитами и стенами заполняют шлакоблоками, устанавливая их торцевой частью к плите перекрытия. В процессе укладки нужно следить, чтобы отверстия в блоках смотрели вбок.

Перекрытие больших проемов

Второй способ требует концентрации внимания и больших трудовых затрат. Процесс предполагает равномерное распределение плит по всей перекрываемой площади. Для этой цели также следует определить расстояние, которое останется незакрытым, и разделить его на количество предполагаемых промежутков между плитами.

Заделываю такие промежутки следующим образом:

  • Между плитами подвязывают доску, которая будет выступать в роли опалубки.
  • Между плитами монтируют прутья арматуры.
  • Заливают пространство бетонным раствором.
к оглавлению ↑

Как вырезать люк в железобетонном перекрытии

Люк в железобетонной плите перекрытия может потребоваться в разных ситуациях. Подходить к вырезанию любого отверстия в потолочном перекрытии нужно очень осторожно. Наиболее безопасным и простым является следующий способ:

  • Болгаркой сделать надрезы верхней части плиты.
  • С помощью автогена разрезать арматуру.
  • Пробить нижнюю часть плиты.

Прутья арматуры также можно разрезать болгаркой, проявив при этом большую осторожность. Дело в том, что в процессе резки диск болгарки может быть зажатым между концами арматуры. Это доставит очень много неприятностей. Поэтому рекомендуется сделать небольшой надрез, и ударить по месту реза кувалдой.

Укладка плит перекрытия – это очень ответственный момент, который требует много сил, внимания и терпения. Однако соблюдая правила монтажа и последовательно выполняя все действия, можно самостоятельно осуществить подобный процесс.



Лучший настил для бетонных плит

Когда вы просматриваете типы напольных покрытий, вы выбираете цвета, стили и материалы, которые подходят для вашего дома. Часть этой подгонки, которую вы можете не учитывать, - это материал, на который вы будете укладывать пол. Этот основной слой известен как подложка и выполняет несколько важных функций. Материал подложки не только распределяет вес и обеспечивает поддержку пола, но и может влиять на тип покрытия, который вы можете выбрать.

Обычные основания включают фанеру или бетонные плиты. Если в вашем доме есть подвал, вы, вероятно, используете бетонную плиту в качестве субстрата на этом уровне. Бетонные плиты обладают рядом уникальных свойств, которые могут повлиять на ваш пол. Помня об этих качествах, вы сможете выбрать напольное покрытие, которое украсит ваш подвал и будет хорошо сочетаться с основанием.

Зоны обслуживания бетонных плит

Понимание вашего бетонного основания может помочь вам выбрать долговечный и совместимый вариант напольного покрытия.Выбор напольного покрытия для укладки поверх бетонных плит начинается с решения некоторых из наиболее распространенных проблем, с которыми сталкиваются бетонные полы.

Влажность

В первую очередь следует учитывать влажность. Хотя бетон кажется твердым, он является проницаемым веществом, которое может впитывать и выделять влагу. Вода может попасть на бетонную плиту из-за высокой влажности или влажности почвы. Это особенно актуально, если ваш подвал подвержен наводнениям или протечкам во время сильных дождей. Когда бетонная плита впитывает влагу, она может удерживать ее на удивление долгое время.Укладка неправильного типа пола поверх постоянно влажного бетона может со временем вызвать деформацию и износ.

К счастью, различные напольные покрытия обладают достаточной водостойкостью, чтобы хорошо работать на бетонной плите. Когда вы соединяете упругие типы полов с дополнительными защитными мерами, такими как гидроизоляционные мембраны или барьеры, вы можете настроить свой пол на успех.

Плоскостность

Если ваша бетонная плита не идеально ровная, некоторые типы полов могут усилить неровности.Даже незначительные отклонения в классе могут быть преувеличены после укладки пола. Чтобы облегчить процесс выбора напольного покрытия, проверьте, ровная ли ваша бетонная плита. Если вы заметили неровности, возможно, стоит подумать о более щадящем напольном покрытии, таком как ковер или винил.

Запишитесь на домашнюю консультацию

Лучший пол для фундамента из бетонных плит

Принимая во внимание проблемы влажности и неровностей, вы можете выбрать напольное покрытие, которое подойдет как для вашей бетонной плиты, так и для ваших целей дизайна.Другие важные соображения включают расположение вашей плиты, количество воды, которую она получает, и ваши предпочтения в отношении напольного покрытия. Ниже приведены несколько подходящих вариантов напольного покрытия, которые можно включить в свой состав.

1. Конструкционная древесина

Полы из натуральной твердой древесины обладают неоспоримой красотой и долговечностью. Но если натуральное дерево подвергается воздействию слишком большого количества воды, оно может деформироваться и повредить пол. Когда дело доходит до водонепроницаемости, инженерная древесина лучше справляется с влагой, создавая потрясающий вид деревянного пола.

Инженерное дерево своей водостойкостью обязано своей уникальной структуре. Каждая инженерная доска состоит из тонких полосок прочной древесины, спрессованной на высококачественную фанеру. Эти слои позволяют дереву оставаться жестким и сопротивляться сжатию и расширению в присутствии влаги.

В тандеме с долговечностью искусственная древесина сочетает в себе очарование натурального дерева. Это может превратить ваш подвал во впечатляющее и привлекательное пространство для развлечений или отдыха. Инженерная древесина также более доступна по цене, чем натуральная древесина, что делает ее более экономичным вариантом.

2. Винил

Винил давно используется на кухнях и в ванных комнатах, поэтому он известен своей исключительной водостойкостью. Как и искусственная древесина, винил использует силу слоев для повышения своей прочности. Сюда входят подложка, верхний дизайн и защитные слои.

Несколько типов виниловых полов могут лучше подходить для разных бетонных полов:

  • Виниловый лист: Этот тип винила выпускается в виде одного листа, который устанавливается на бетонный пол.Виниловый лист может простить, если ваша бетонная плита не идеально ровная. Благодаря отсутствию зазоров этот тип винилового покрытия обеспечивает максимальную влагостойкость. Если ваша бетонная плита подвержена воздействию влаги, подумайте об этой виниловой плите.
  • Роскошная виниловая плитка или доски: Роскошный винил имитирует внешний вид твердой древесины или плитки с повышенной влагостойкостью. Поскольку этот тип винила выпускается в виде досок или плиток, есть вероятность образования крошечных щелей, которые могут позволить влаге проникнуть в бетонную основу.Если для вашей бетонной плиты влажность менее важна, вы можете подумать о роскошных виниловых плитках или досках.

В дополнение к своей доступности виниловые полы предлагают температурные преимущества при укладке в подвал. Многие бетонные плиты подвала остаются холодными под ногами, особенно зимой. Винил не отводит холод от бетона, что создает прочный и комфортный пол в подвале.

3. Ламинат

Ламинат изготовлен из синтетических композитов, которые многослойны для обеспечения максимальной прочности.

Эти слои включают:

  • A задний слой для устойчивости и влагостойкости.
  • Сердцевина из древесноволокнистой плиты , обеспечивающая ударопрочность, стабильность и долговечность.
  • Декоративный слой , придающий композитному материалу вид дерева, плитки, керамики или чего-либо еще.
  • Слой износа , который служит прозрачным защитным покрытием от влаги, пятен и выцветания.

Как и другие напольные покрытия, хорошо укладывающиеся на бетонные плиты, в ламинате используются слои для защиты от влаги.Это делает его надежным вариантом для установки на бетонную плиту. Если вы планируете превратить свой подвал в зону с высокой проходимостью для развлечений и отдыха, ламинат может стать отличным вариантом. Для ламината могут потребоваться защитные меры, такие как пароизоляция или прокладка для оптимальной работы, но это не должно быть проблемой для опытной бригады по установке.

4. Ковер

Ковровое покрытие имеет много преимуществ для подвала. В помещении, где, скорее всего, нет окон и естественного света, ковер может добавить столь необходимый цвет.Он также может служить удобным для детей напольным покрытием, если вы хотите, чтобы ваш подвал служил игровой комнатой.

Поскольку ковер сделан из материальных волокон, он обладает высокой впитывающей способностью. Это может помочь впитать лужи в случае наводнения, но ковер не должен задерживать воду надолго. Если он остается влажным, и ваша бетонная плита становится влажной, ваш ковер может разрушиться и появиться плесень. Подвалы, подверженные частым затоплениям, могут захотеть выбрать другой метод покрытия полов, чтобы избежать этих рисков.

Для достижения наилучших характеристик по бетонной плите выберите ковер с низким ворсом из синтетических волокон.Этот ковер не впитает столько воды, но при этом станет мягким и стильным дополнением вашего подвала.

5. Плитка

Часто можно увидеть кафельный пол в бассейнах, ванных комнатах и ​​душевых, где много воды. Отчасти это связано с тем, что плитка чрезвычайно водостойкая. Благодаря разнообразию цветовых и стилевых вариантов плитки могут сделать вашу бетонную плиту более долговечной и долговечной.

Если ваш подвал постоянно подвергается воздействию воды, но вам нужен стильный пол, лучшим вариантом может стать плитка.Это относительно низкие эксплуатационные расходы, его глазурь предотвращает проникновение воды в бетон, и на нем не образуется плесень. Выберите керамическую или керамогранитную плитку, чтобы найти стиль и долговечность, чтобы обновить и защитить свой подвал.

Лучшее перекрытие бетонных плит с перекрытием 50

Установка нового пола может открыть пространство и превратить его в уютное место для семейного отдыха. Если вы ищете варианты полов для покрытия бетонных плит, доверьтесь профессионалам 50 Floor, которые помогут вам создать идеальный продукт.

Воспользовавшись нашими бесплатными консультациями на дому, вы можете привести эксперта к источнику и увидеть образцы напольных покрытий в вашем освещении. Наши специалисты поделятся своими знаниями и опытом, чтобы помочь вам принять обоснованное решение о том, какая влагостойкость нужна вашему фундаменту. Чтобы получить качественные профессиональные услуги, запишитесь на консультацию сегодня!

Лучший пол для фундамента из бетонных плит

Бетонные полы - не оптимальная ситуация для полов. Они могут становиться холодными и влажными и не очень хорошо смотрятся в комнате.При покрытии бетонного пола можно выбрать один из множества вариантов напольного покрытия. Важно выбрать тот тип пола, который наилучшим образом соответствует вашим потребностям и стилю дизайна. Существует множество различных типов полов, но есть несколько, которые являются лучшим вариантом, когда у вас есть фундамент из бетонных плит.

Лучшие полы для фундамента из бетонных плит

Лучшими вариантами полов над фундаментом из бетонных плит являются дерево / ламинат, ковролин или плитка для всего дома.

Дерево / ламинат

Многие бетонные полы имеют тенденцию становиться влажными, поэтому при укладке деревянных полов на фундамент из бетонных плит необходимо сделать несколько важных вещей. Сначала вы должны положить куски дерева длиной 2х4 дюйма, называемые шпалами. Убедитесь, что шпалы расположены на расстоянии 16 дюймов друг от друга и по центру. Далее накройте шпалы пластиком и уложите фанеру. Затем накройте фанеру 15-фунтовым рубероидом. Наконец, установите деревянный пол.Деревянный пол можно приклеить или прибить к ранее установленному основанию. Если вы используете ламинат и ваш бетон склонен к намоканию или сырости, вам нужно будет пройти тот же процесс с фанерным основанием, что и с деревянным полом. Если вы используете ламинат и ваш фундамент из бетонных плит не подвержен намоканию или намоканию, то процесс укладки будет немного проще. Полы из ламината не прикрепляются к полу под ними, и они считаются плавающими полами.Вы можете положить ламинат прямо на основание из бетонной плиты. Ламинированные полы, как правило, более рентабельны, чем деревянные, и их проще установить без профессиональной помощи - просто убедитесь, что вы укладываете их правильно.

Ковровое покрытие

Даже если у вашего фундамента из бетонных плит есть проблемы с влажностью, вы все равно можете установить ковровое покрытие. Если вы устанавливаете пол в подвале, ковер действительно может помочь согреть пространство. Устанавливая ковролин, вам необходимо пройти тот же процесс, что и при укладке деревянных полов.Единственный дополнительный шаг при установке ковра - убедиться, что вы положили набивку. Дополнительная прокладка под ковром помогает защитить ковер от плесени и сохранить в комнате запах затхлости. Лучший тип ковра - это ковер, сделанный из синтетических материалов, потому что он будет более доступным, а синтетические материалы известны своей воздухопроницаемостью. Вы не хотите, чтобы на ковре образовывались грубые загрязнения, особенно в подвале, поэтому воздухопроницаемый ковер будет лучшим решением.

Плитка

Есть 3 различных типа плитки, которые вы можете использовать для бетонной плиты фундамента. Виниловая, керамическая и резиновая плитка - отличные варианты, особенно для таких помещений, как кухня или ванная комната. Для виниловой плитки вам все равно потребуется установить фанерное основание, но вам не понадобится фетр сверху. Виниловую плитку можно установить прямо поверх фанеры. Если бетонное основание неровное, рекомендуется использовать более толстую плитку. Для керамической плитки вам нужно положить цементные плиты на бетонный пол, а затем использовать бетонные гвозди, чтобы они не двигались.После этого кладем мастику, плитку, а затем заливаем плитку затиркой. Резиновая плитка складывается, как кусочки пазла, и ее можно укладывать прямо на бетонный фундамент. Это самый простой в установке вариант плитки, а также их можно очень легко удалить. Резиновая плитка обычно используется в тех местах, где вам нужен временный пол.

Bottom Line

Хотя есть много вариантов на выбор при укладке пола в фундамент из бетонных плит, лучшими вариантами являются дерево / ламинат, ковер или плитка.Все эти варианты делают ваше пространство великолепным и могут быть установлены профессионально или самостоятельно, поэтому они идеально подходят для бетонирования, когда вы ищете услуги и варианты напольных покрытий.

Лучший пол для фундамента из бетонных плит

Прежде чем вы сможете максимально использовать фундамент из бетонных плит, вам необходимо инвестировать в правильный вариант пола. Чтобы пол оставался в хорошем состоянии, необходимо решить определенные проблемы. Имейте в виду, что бетонные плиты печально известны тем, что они отсыревают.И если вы не примете необходимых мер предосторожности, влага испортит ваш пол. Вот несколько советов по выбору лучшего напольного покрытия для фундамента из бетонных плит.

Лучший пол для фундамента из бетонных плит

Эксперты по напольным покрытиям обычно не рекомендуют укладывать традиционные доски из твердых пород древесины ниже уровня грунта. В этой статье обсуждаются ваши лучшие варианты полов для фундамента из бетонных плит, которые включают: дерево, резиновую плитку, керамическую плитку, виниловую плитку, ковер и ламинат для всего вашего дома.

Дерево

Идеальный способ положить деревянный пол на фундамент из бетонных плит - это начать с прижимания шпал размером 2 на 4 дюйма. В качестве альтернативы вы можете положить на пол куски дерева на расстоянии 16 дюймов друг от друга по центру. Затем следует уложить 5/8-дюймовую фанеру, накрыв шпалы 6-миллиметровым пластиком. Накройте фанеру 15-фунтовым рубероидом перед укладкой ламината или инженерного пола. Вы можете приклеить или прибить гвоздями паркетные полы к фанерному основанию.

Ковер

Многие люди не решаются использовать ковровое покрытие на бетонной плите фундамента из-за проблем с влажностью. Тем не менее, вы можете стелить ковер так же, как и дерево. Однако крайне важно положить набивку и защитить ковер от плесени и грибка, которые могут возникнуть из-за слишком большого количества влаги.

Если вы думаете об установке ковра на фундамент из бетонной плиты, подумайте о берберском ковре с низким ворсом. он не только доступен по цене, но и изготовлен из синтетических материалов, которые помогают вашему ковру дышать.

Ламинат

Полы из ламината не прикреплены к черному полу, поэтому они называются «плавающими» полами. Обычно они бывают защелкивающимися или выступают с пазом. Однако их можно ставить прямо на плиту, если бетонная плита всегда сухая. Ламинированные полы легко укладывать, и вы можете сэкономить на монтажных расходах, сделав это самостоятельно - просто убедитесь, что укладываете их правильно.

Виниловая плитка

Винил удобен, красив и подходит для любого подвала.Нанесите мастику прямо на фанеру и пропустите 15-фунтовый войлок. Если бетон неровный, выберите более толстый слой, чтобы люди при ходьбе не чувствовали неровностей под плиткой. Вы также можете выбрать настил из виниловых досок, который выглядит как дерево, и его легко установить и отремонтировать при необходимости.

Керамическая плитка

Для керамической плитки: используйте бетонные гвозди, чтобы прибить цементные плиты к бетонному полу и предотвратить их перемещение. Затем нанесите мастику, плитку и затирку. Если вы подозреваете, что пол все еще может намокнуть, поставьте примерно 3-дюймовые шпалы и накройте их пластиком перед установкой фанеры в качестве чернового пола.

Резиновая плитка

Это популярный вариант напольного покрытия для гаражей, его можно укладывать плиткой. Они скрепляются поверх влагозащитного барьера и менее подвержены влиянию плесени, так как неорганические. Они также удобны для ног, но вам придется время от времени снимать их, чтобы бетонный пол высох.

Итог

Указанные варианты являются одними из лучших полов для фундамента из бетонных плит. Перед укладкой пола обязательно устраните проблемы с влажностью.Если проблемы с водой не исчезнут, обратитесь за помощью к профессионалу. Вы можете довериться специалисту по напольным покрытиям, который обеспечит профессиональную укладку и ряд услуг по напольным покрытиям, что обеспечит вам спокойствие.

Бетонный фундамент - три типа бетонных оснований

Есть много разновидностей бетонных плит в зависимости от назначения плиты. Ниже приведены несколько полезных ссылок для понимания конкретных основ, а также трех типов бетонных оснований.

Фундамент здания и фундаменты дома

Процесс строительства фундамента

Бетонные опоры

Найти подрядчиков по фундаменту рядом со мной

Т-образный

Т-образный

Традиционный метод фундамента для поддержки конструкции в зоне промерзания грунта.Ниже линии промерзания кладут фундамент, а затем сверху добавляют стены. Фундамент шире стены, что обеспечивает дополнительную поддержку у основания фундамента. Укладывают Т-образный фундамент и дают ему застыть; во-вторых, возводятся стены; и наконец, между стенами заливается плита.

Итого:

  • Фундаменты Т-образные используются в местах промерзания грунта.
  • Сначала устанавливается опора.
  • Во-вторых, стены построены и залиты.
  • Наконец, кладется плита.

Монолитный фундамент

Монолитный фундамент

Как следует из названия, плита представляет собой один слой бетона толщиной несколько дюймов. Плита заливается по краям толще, чтобы получилось цельное основание; арматурные стержни укрепляют утолщенный край. Плита обычно опирается на слой измельченного гравия для улучшения дренажа. Использование проволочной сетки в бетоне снижает вероятность появления трещин. Плита на уклоне подходит для участков, где земля не замерзает, но ее также можно дополнить изоляцией, чтобы предотвратить воздействие морозного пучка.(см. ниже)

Итого:

  • Плита на уклоне, используемая в местах, где земля не промерзает.
  • Кромки плиты перекрытия толще внутренней части плиты.
  • Монолитная плита монолитная (залита все за один раз).

Защита от мороза

Защита от мороза

Этот метод работает только с обогреваемой конструкцией. Он основан на использовании двух листов жесткой полистирольной изоляции - одного на внешней стороне фундаментной стены, а другого, уложенного плоско на гравийной подушке у основания стены, - чтобы предотвратить замерзание, что является проблемой для плиты. на фундаментах в местах с морозами.Изоляция удерживает тепло от конструкции в земле под фундаментом и предотвращает потерю тепла с края плиты. Это тепло поддерживает температуру земли вокруг опор выше точки замерзания.

Итого:

  • Работает только с обогреваемой конструкцией.
  • Обладает преимуществами монолитного метода перекрытия (монолитная заливка бетона) на участках, подверженных морозам.
  • Бетон заливается за одну операцию, тогда как для Т-образного фундамента требуется 3 заливки.

Вернуться к строительству высококачественных плит класса

Информация о ремонте фундамента

Вся информация о опорах взята из Sunset Books "Сараи и гаражи".

DOE Building Foundations Section 4-1

Рисунок 4-1. Монолитный фундамент с наружной изоляцией

4.1 Рекомендуемые детали проектирования и строительства

КОНСТРУКЦИЯ КОНСТРУКЦИИ

Основными конструктивными компонентами фундаментной плиты перекрытия являются сама плита перекрытия и либо профилированные балки, либо фундаментные стены с опорами по периметру плиты (см. Рисунки 4-2 и 4-3).В некоторых случаях необходимы дополнительные опоры (часто утолщенная плита) под несущими стенами или колоннами в центре плиты. Полы из бетонных плит на уровне грунта обычно проектируются так, чтобы иметь достаточную прочность, чтобы выдерживать нагрузки на пол без армирования при заливке на ненарушенный или уплотненный грунт. Правильное использование сварной проволочной сетки и бетона с низким водоцементным соотношением может уменьшить растрескивание при усадке, что является важной проблемой для внешнего вида, а также может помочь в стратегиях контроля инфильтрации радона.

Фундаментные стены обычно строятся из монолитного бетона или бетонных блоков. Фундаментные стены должны быть спроектированы таким образом, чтобы выдерживать вертикальные нагрузки от вышележащей конструкции и передавать эти нагрузки на фундамент. Бетонные опоры должны обеспечивать опору под фундаментные стены и колонны. Точно так же опорные балки на краю фундамента поддерживают надстройку выше. Опоры должны иметь размер, достаточный для распределения нагрузки на почву. Замерзшая вода под опорами может вздыбиться, что приведет к растрескиванию и другим структурным проблемам.По этой причине опоры должны располагаться ниже максимальной глубины промерзания, если только они не основаны на скальных породах или не подверженных промерзанию почвах или изолированы для предотвращения промерзания.

При наличии обширных грунтов или в районах с высокой сейсмической активностью могут потребоваться специальные методы строительства фундамента. В этих случаях рекомендуется проконсультироваться с местными строительными чиновниками и инженером-строителем.

УПРАВЛЕНИЕ ВОДОЙ / ВЛАЖНОСТЬЮ

В общем, схемы управления влажностью должны контролировать воду в двух состояниях.Во-первых, поскольку почва, контактирующая с фундаментом и плитой перекрытия, всегда имеет относительную влажность 100%, фундамент должен иметь дело с водяным паром, который будет иметь тенденцию мигрировать внутрь в большинстве условий. Во-вторых, жидкая вода не должна скапливаться вокруг фундамента и под ним. Жидкая вода поступает из таких источников, как:

  • Неконтролируемые потоки поверхностных вод
  • Высокий уровень воды
  • Капиллярный поток через подземные фундаменты

Рисунок 4-2.Компоненты структурной системы фундаментного перекрытия с профильной балкой

Рисунок 4-3. Методы дренажа фундаментных перекрытий

Методы контроля накопления и движения влаги в фундаменте являются важным компонентом всей конструкции. Неправильное управление влажностью может привести к структурным повреждениям, повреждению отделки пола и росту плесени, ремонт которых может быть очень дорогостоящим и опасным для здоровья.

Следующие методы строительства предотвратят возникновение проблем из-за избытка воды в виде жидкой воды и пара.Это достигается за счет использования соответствующего дренажа и использования замедлителей образования пара. Эти руководящие принципы и рекомендации применимы к утолщенным краевым / монолитным плитам и фундаментам стеновых стволов с независимыми конфигурациями перекрытий над уровнем земли (PATH 2006). Эти две конфигурации плиты на уровне грунта показаны на рисунках 4-2 и 4-3.

  • Управляйте внешней почвой и дождевой водой, используя водосточные желоба и водосточные трубы, а также выравнивая поверхность по периметру с падением не менее шести дюймов на десять футов пути.
  • Замедлитель образования пара, такой как полиэтиленовый лист толщиной 6 мил, следует размещать непосредственно под бетонной плитой (DOE 2009). Замедлитель пара предотвратит проникновение влаги из земли через плиту в здание. Рекомендуется, чтобы замедлитель образования пара находился в непосредственном контакте с бетонной плитой и чтобы между ними не было песка или гравия (Lstiburek 2008).
  • Слой для разрыва капилляров, состоящий из трех-четырех дюймов чистого гравия (без мелкой фракции), должен быть установлен под замедлителем образования пара.Этот слой помогает еще больше предотвратить просачивание основной массы почвенной влаги на плиту и позволяет отводить эту влагу, если установлена ​​дренажная система (PATH 2006). Этот слой также служит расширителем поля давления для системы вентиляции почвенного газа, если она установлена.
  • Добавьте капиллярный разрыв (герметик для поролона с закрытыми порами или прокладка) между верхней частью бетона и пластиной порога, чтобы предотвратить миграцию влаги между бетонным фундаментом и конструкцией стены выше.Для конструкций с балками со встроенным грунтом выдвиньте замедлитель образования пара под плиту под основание, доведя его до уровня грунта.
  • Существует несколько различных вариантов отделки пола, которые можно использовать на фундаментном основании, однако следует избегать использования непроницаемых материалов, таких как виниловые полы, потому что они предотвращают высыхание влаги, содержащейся в плитах, в интерьере дома. Влагостойкие покрытия, такие как пятна от плитки, терраццо и бетона, особенно рекомендуются для влажного климата. Также можно использовать такие чувствительные к влаге покрытия, как ковролин и деревянные полы.Однако, чтобы их можно было использовать надлежащим образом, следует использовать изоляцию суб-плиты, поверхности плиты или периметра плиты для регулирования температуры плиты. Низкие температуры могут вызвать конденсацию на плите, что приведет к повреждению отделки, а также к росту плесени.
  • После того, как бетон для плиты был залит, он все еще будет содержать большое количество влаги, и ему необходимо дать возможность застыть. Рекомендуется использовать бетон с низким содержанием воды, чтобы уменьшить количество оставшейся влаги, которая должна высохнуть после схватывания плиты.Чтобы предотвратить растрескивание и коробление во время процесса отверждения, следует использовать методы отверждения во влажной среде в сочетании с армированием сварной проволочной сеткой. Горизонтальную, непрерывную арматуру №5 сверху и снизу стенки ствола или утолщенный край плиты также следует использовать для предотвращения растрескивания (PATH 2006). Перед установкой отделки плите необходимо дать ей достаточно высохнуть (Lstiburek 2008).

ДРЕНАЖНАЯ И ГИДРОИЗОЛЯЦИЯ

Поскольку фундамент из плит не закрывает пространство ниже уровня земли, традиционная гидроизоляция часто не требуется.Однако между землей и внутренними частями здания / над уровнем земли необходим непрерывный слой материалов, замедляющих образование капилляров / паров. В зависимости от конструкции фундамента сюда могут входить субплитные замедлители образования пара, уплотнители порогов, прокладки, гидроизоляционные мембраны или другие подходящие материалы.

Дождевую воду можно правильно контролировать, используя хорошо спроектированную систему водостока и водосточной трубы, а также выравнивая грунт вокруг фундамента (6 дюймов на 10 футов), чтобы отвести воду от фундамента (Lstiburek 2006).Плиту также следует поднять как минимум на восемь дюймов над уровнем земли, чтобы предотвратить скопление воды в основании (PATH 2006).

Поскольку фундамент из плит размещает все жилое пространство над уровнем земли, дренаж земляного полотна не всегда необходим. В некоторых случаях, когда может происходить сезонное скопление поверхностных вод или на участках с непроницаемыми почвами, рекомендуется установить дренаж в фундамент непосредственно рядом с основанием фундамента, как это рекомендуется для подвалов и подвальных помещений. Сборка дренажа фундамента включает фильтрующую ткань, гравий и перфорированную пластиковую дренажную трубу, обычно диаметром 4 дюйма.Дренаж выходит на дневной свет или в герметичный поддон ..

Рисунок 4-4. Возможные места установки плиты на изоляционном материале класса

РАСПОЛОЖЕНИЕ ИЗОЛЯЦИИ

Изоляция включается в монолитное строительство для двух целей:

  1. Изоляция предотвращает потерю тепла зимой и приток тепла летом. Этот эффект наиболее выражен по периметру плиты, где в противном случае край плиты напрямую контактирует с наружным воздухом.
  2. Даже в климатических условиях и в местах на плите (периметр vs.посередине), где изоляция плиты может не дать больших энергетических преимуществ, тепловая изоляция плиты может предотвратить низкие температуры плиты, которые в противном случае могут вызвать конденсацию внутри дома. Это может привести к появлению плесени и другим проблемам, связанным с влажностью, особенно если плита покрыта ковром.

Для изоляции фундаментных плит перекрытия можно использовать самые разные методы (рисунки 4-4 и 4-5). Хорошая строительная практика требует поднять плиту над уровнем земли не менее чем на 8 дюймов, чтобы изолировать деревянный каркас от брызг дождя, сырости почвы и термитов, а также удерживать дренажный слой под плитами над окружающей землей.Наиболее интенсивная теплопередача происходит через эту небольшую площадь фундаментной стены над уровнем земли, поэтому при ее детализации и установке требуется особая осторожность. Тепло также передается между плитой и почвой, через которую оно перемещается к внешней поверхности земли и воздуху. Теплоотдача с почвой максимальна на краю и быстро уменьшается по мере удаления от нее. В жарком климате прямое соединение грунта с плитой может снизить охлаждающую нагрузку, хотя и с риском конденсации влаги из воздуха в помещении.

Оба компонента теплопередачи плиты - по краю и через почву - должны быть учтены при проектировании системы изоляции. Утеплитель можно разместить вертикально за пределами фундаментной стены или горизонтальной балки. Такой подход эффективно изолирует открытый край плиты над уровнем земли и спускается вниз, чтобы уменьшить тепловой поток от плиты перекрытия к поверхности земли за пределами здания. Вертикальная внешняя изоляция (рис. 4-5а) - единственный метод снижения теплопотерь на краю балки и перекрытия фундамента.Для фундаментов стволовых стен основным преимуществом внешней изоляции является то, что внутренний стык между плитой и фундаментом может не нуждаться в теплоизоляции, что упрощает конструкцию. Одним из недостатков является то, что жесткая изоляция должна быть покрыта защитной плитой, покрытием или гидроизоляционным материалом. Еще одно ограничение заключается в том, что глубина внешней изоляции регулируется глубиной основания. Однако можно обеспечить дополнительную внешнюю изоляцию, отводя изоляцию горизонтально от фундаментной стены.Поскольку этот подход позволяет контролировать промерзание у основания, его можно использовать для уменьшения требований к глубине основания при определенных обстоятельствах (рис. 4-5a). Этот метод известен как «неглубокий фундамент с защитой от замерзания» (FPSF). Вариант для неотапливаемых зданий показан на Рисунке 4-5b. См. NAHB (2004) для получения дополнительной информации об этом методе, который может существенно снизить начальную стоимость строительства фундамента.

Наружная изоляция должна быть одобрена для использования в некачественных условиях.Обычно используются три продукта ниже сорта: экструдированный полистирол, пенополистирол и жесткие панели из минерального волокна. (Baechler et al. 2005). Экструдированный полистирол (номинальное сопротивление R-5 на дюйм) является обычным выбором. Пенополистирол (номинал R-4 на дюйм) дешевле, но имеет более низкие изоляционные свойства. Пены низкого качества могут подвергаться риску накопления влаги при определенных условиях. Экспериментальные данные показывают, что это накопление влаги может снизить эффективное значение R на 35% -44%.Исследования, проведенные в Национальных лабораториях Ок-Ридж, изучали содержание влаги и термическое сопротивление пенопластовой изоляции, находящейся ниже уровня земли в течение пятнадцати лет; влага может продолжать накапливаться и ухудшать тепловые характеристики по истечении пятнадцатилетнего периода исследования. Это возможное снижение следует учитывать при выборе количества и типа используемой изоляции (Kehrer, et al., 2012, Crandell 2010).

Рисунок 4-5. Возможные места установки плиты на изоляционном материале класса

Изоляция также может быть размещена вертикально внутри ствола или горизонтально под плитой.В обоих случаях уменьшаются потери тепла с пола и устраняются трудности с размещением и защитой внешней изоляции. Внутренняя вертикальная изоляция ограничена глубиной основания, но изоляция под плитами в этом отношении не ограничивается. Обычно утепляются внешние 2–4 фута периметра плиты, но при желании можно утеплить весь пол. Помните, что контроль конденсации является важным фактором наряду с использованием тепловой энергии. Важно изолировать стык между плитой и фундаментной стеной всякий раз, когда изоляция размещается внутри фундаментной стены или под плитой.В противном случае через тепловой мост на краю плиты происходит значительная теплопередача. В этот момент толщина изоляции обычно не превышает 1 дюйм. На рис. 4-4d показана изоляция под плитой и на краю плиты для контроля температуры плиты, при этом внешняя изоляция расположена вертикально и горизонтально, чтобы предотвратить проникновение промерзания в основание.

Другой вариант теплоизоляции фундаментной плиты - это размещение изоляции над плитой перекрытия (Рисунок 4-5c).Это может быть единственный вариант для модернизации приложений. Он также может быть уместен для нового строительства, особенно когда желаемой отделкой пола является дерево. Эти методы имеют важные детали, которые необходимо соблюдать, чтобы избежать проблем с влажностью; полное описание можно найти в Lstiburek (2006).

Другие специальные системы могут быть использованы для стволовых стенок типа «плита-на-уровне». К ним относятся изолированные бетонные формы (ICF), плиты с последующим натяжением и системы, в которых пенопластовая изоляция размещается между двумя слоями монолитного бетона.

Рисунок 4-6. Методы контроля термитов на грунте

МЕТОДЫ КОНТРОЛЯ ТЕРМИТА И ДРЕВЕСИНЫ

Методы контроля проникновения термитов через жилые фонды необходимы на большей части территории Соединенных Штатов (см. Рис. 4-6). Для получения более подробной информации проконсультируйтесь с местными строительными органами и правилами.

  1. Сведите к минимуму влажность почвы вокруг фундамента с помощью поверхностного дренажа и использования желобов, водосточных труб и водостоков для удаления воды с крыши.
  2. Удалите с участка все корни, пни и древесину. Деревянные колья и опалубку также следует удалить с участка фундамента.
  3. Обработайте почву термитицидом на всех участках, уязвимых для термитов (Labs et al. 1988).
  4. Поместите соединительную балку или ряд массивных заглушек поверх всех бетонных стен фундамента, чтобы убедиться, что не осталось открытых стержней. Как вариант, заполните все сердцевины на верхнем слое строительным раствором. Стык раствора под верхним слоем или соединительной балкой должен быть усилен для дополнительной защиты.
  5. Поместите порог на высоте не менее 8 дюймов над уровнем земли; это должно быть обработано консервантом давления, чтобы противостоять гниению. Поскольку термитные щиты часто повреждаются или устанавливаются недостаточно тщательно, они считаются необязательными и сами по себе не могут считаться достаточной защитой.
  6. Убедитесь, что внешний деревянный сайдинг и отделка находятся на высоте не менее 6 дюймов над уровнем земли.
  7. Конструируйте подъезды и наружные плиты так, чтобы они отклонялись от стены фундамента, были усилены стальной или проволочной сеткой, обычно находились не менее чем на 2 дюйма ниже внешнего сайдинга и были отделены от всех деревянных элементов зазором в 2 дюйма, видимым для осмотра. или сплошной металлический оклад, пропаянный по всем швам.
  8. Заполните стык между монолитным полом и фундаментной стеной жидким уретановым герметиком или каменноугольной смолой, чтобы сформировать термитно-радоновый барьер.

Пенопласт и изоляционные материалы из минеральной ваты не имеют пищевой ценности для термитов, но они могут обеспечить защитное покрытие и облегчить проходку туннелей. Изоляционные установки могут быть детализированы для облегчения осмотра, хотя часто за счет снижения тепловой эффективности.

В принципе, щитки от термитов обеспечивают защиту, но на них не следует полагаться как на барьер.Термитные щиты показаны в этом документе как компонент всех конструкций плиты на уровне грунта. Их цель - вытеснить любых насекомых, пролезающих через стену, наружу, где их можно будет увидеть. По этой причине щитки от термитов должны быть сплошными, а все швы должны быть герметизированы, чтобы не допустить обхода насекомыми.

Эти опасения по поводу изоляции и ненадежности защиты от термитов привели к выводу, что обработка почвы является наиболее эффективным методом борьбы с термитами с помощью изолированного фундамента.Однако ограничения на широко применяемые термитициды могут сделать этот вариант либо недоступным, либо вызвать замену более дорогими и, возможно, менее эффективными продуктами. Эта ситуация должна стимулировать использование методов изоляции, которые улучшают визуальный осмотр и создают эффективные барьеры для термитов. Для получения дополнительной информации о методах борьбы с термитами см. NAHB (2006).

Рисунок 4-7. Методы контроля содержания радона в плите

МЕТОДЫ УПРАВЛЕНИЯ РАДОНОМ

Уплотнение плиты

Следующие методы минимизации проникновения радона через фундамент плиты на уровне являются подходящими, особенно в областях с умеренным или высоким потенциалом радона (зоны 1 и 2), как определено Агентством по охране окружающей среды (см. Рисунки 4-7 и 4-8).Чтобы определить это, свяжитесь с государственным радоновым персоналом.

  1. Используйте сплошные трубы для дренажей в полу для дневного света или обеспечьте механические ловушки, если они выходят в подземные стоки.
  2. Положите полиэтиленовую пленку толщиной 6 мил поверх дренажного слоя гравия под плитой. Эта пленка служит одновременно и радоном, и замедлителем влажности. Надрежьте «x» на полиэтиленовой мембране в местах проникновения. Поднимите язычки и заклейте их до места проникновения герметиком или лентой. Следует проявлять осторожность, чтобы избежать непреднамеренного пробивания барьера; рассмотрите возможность использования руслового гравия, если он доступен по разумной цене.Круглый русловой гравий обеспечивает более свободное движение почвенного газа и не имеет острых краев, которые могли бы проникнуть в полиэтилен. Края должны быть притерты не менее 12 дюймов. Полиэтилен должен выходить за верхнюю часть фундаментной стены или проходить под балкой из монолитной плиты или патио, заканчиваясь не ниже готовой отметки. Используйте бетон с низким соотношением вода / цемент, чтобы минимизировать растрескивание.
  3. Обеспечьте изоляционный шов между фундаментной стеной и перекрытием, где ожидается вертикальное перемещение.После того, как плита застынет в течение нескольких дней, закройте шов, залив полиуретаном или аналогичным герметиком в канал диаметром 1/2 дюйма, образованный съемной полосой. Полиуретановые герметики хорошо прилегают к кирпичной кладке и долговечны. Они не прилипают к полиэтилену. Не используйте латексный герметик.
  4. Установите сварную проволоку в плиту, чтобы уменьшить влияние усадочного растрескивания. Рассмотрите возможность контрольных швов или дополнительной арматуры возле внутреннего угла L-образных плит. Две части арматурного стержня № 4, длиной 3 фута и с 12-дюймовым центром на участках, где ожидается дополнительное напряжение, должны уменьшить растрескивание.Использование волокон в бетоне также снижает количество растрескиваний при пластической усадке.
  5. Контрольные соединения должны иметь углубление на 1/2 дюйма. Полностью заполните это углубление полиуретановым или аналогичным герметиком.
  6. Сведите к минимуму количество заливок, чтобы избежать холодных стыков. Начните отверждение бетона сразу после заливки в соответствии с рекомендациями Американского института бетона (1980; 1983). При температуре 70 ° F требуется не менее трех дней, а при более низких температурах - дольше.Используйте непроницаемый покровный лист или влажную мешковину.
  7. Создайте зазор шириной не менее 1/2 дюйма вокруг всех вводов водопровода и инженерных сетей через плиту на глубину не менее 1/2 дюйма. Заполните полиуретаном или аналогичным герметиком.
  8. Разместите отводы конденсата HVAC таким образом, чтобы они выходили на дневной свет за пределы ограждающей конструкции здания или к сливу в полу, надлежащим образом загерметизированным от проникновения радона. Отводы конденсата, которые соединяются с сухими колодцами или другой почвой, могут стать прямыми проводниками почвенного газа и могут быть основным источником поступления радона.
  9. Поместите слой из твердых блоков, связующую балку или верхний блок поверх всех каменных стен фундамента, чтобы заделать ядра, или заполните открытые ядра блоков в верхнем ряду бетоном. Альтернативный подход - оставить сердцевины кладки открытыми и заполнить их твердым телом во время заливки плиты перекрытия путем заливки бетона в верхний ряд блока.
  10. Не размещайте воздуховоды HVAC под плитой.

Рисунок 4-8. Методы сбора и сброса почвенного газа

Улавливание почвенного газа

Наиболее эффективным способом ограничения поступления радона и других газов в почву является использование активной разгерметизации почвы (ASD).ASD работает за счет снижения давления воздуха в почве по сравнению с внутренним. Избегать проемов фундамента в почву или герметизировать эти проемы, а также ограничивать источники разгерметизации помещений вспомогательными системами ASD. Иногда используется система пассивной разгерметизации грунта (PSD, без вентилятора). Если тестирование на радон после занятия показывает, что желательно дальнейшее снижение содержания радона, в вентиляционную трубу можно установить вентилятор (см. Рисунок 4-8).

Снижение давления с помощью поддона оказалось эффективным методом снижения концентрации радона до приемлемых уровней даже в домах с чрезвычайно высокими концентрациями (Dudney 1988).Этот метод снижает давление вокруг оболочки фундамента, в результате чего почвенный газ направляется в систему сбора, избегая внутренних пространств и выбрасывая наружу.

В фундаменте с хорошим подземным дренажем уже есть система сбора. Дренажный слой из гравия под плитами можно использовать для сбора почвенного газа. Он должен быть не менее 4 дюймов в толщину и из чистого заполнителя не менее 1/2 дюйма в диаметре. Гравий должен быть покрыт слоем полиэтиленового радона толщиной 6 мил и замедлителем парообразования.

Вентиляционная труба из ПВХ диаметром 3 или 4 дюйма должна быть проложена от подкладочного слоя гравия через кондиционированную часть здания и через самую высокую плоскость крыши. Труба должна заканчиваться под плитой тройником. Чтобы предотвратить засорение трубы гравием, к ножкам тройника можно прикрепить отрезки перфорированного дренажа длиной десять футов и загерметизировать его концы. В качестве альтернативы вентиляционная труба может быть подключена к дренажной системе по периметру, если эта система не подключена к внешней среде.Горизонтальные вентиляционные трубы могут соединять вентиляционную трубу через стены ниже уровня земли с проницаемыми участками под прилегающими плитами. Одной вентиляционной трубы достаточно для большинства домов с площадью перекрытия менее 2500 квадратных футов, которая также включает проницаемый подслой. Вентиляционная труба выводится на крышу через сантехнические желоба, внутренние стены или туалеты.

Система PSD требует, чтобы плита перекрытия была почти воздухонепроницаемой, чтобы не возникало короткого замыкания из-за втягивания чрезмерного количества воздуха в помещении через плиту в систему.Трещины, проникновения в плиты и контрольные швы должны быть заделаны. Следует избегать сточных вод в полу, которые выходят на гравий под плитой, но при использовании их следует оборудовать механической ловушкой, способной обеспечить герметичное уплотнение.

В то время как правильно установленная система пассивной разгерметизации почвы (PSD) может снизить концентрацию радона внутри помещений примерно на 50%, системы активной разгерметизации почвы (ASD) могут снизить концентрацию радона внутри помещений на 99%. Система PSD более ограничена с точки зрения вариантов прокладки вентиляционных труб и менее прощает дефекты конструкции, чем системы ASD.Кроме того, в новом строительстве можно использовать небольшие вентиляторы ASD (25-40 Вт) с минимальным энергетическим воздействием. В активных системах используются бесшумные прямые канальные вентиляторы для забора газа из почвы. Вентилятор должен располагаться снаружи, а в идеале над кондиционируемым помещением, чтобы любые утечки воздуха со стороны положительного давления вентилятора или вентиляционной трубы не попадали в жилое пространство. Вентилятор должен быть ориентирован так, чтобы предотвратить скопление конденсата в корпусе вентилятора. Стек ASD должен быть проложен через здание, пристроенный гараж или навес и выступать на двенадцать дюймов над крышей.Его также можно провести через ленточную балку и вверх по внешней стороне стены до точки, достаточно высокой, чтобы не было опасности перенаправления выхлопных газов в здание через вентиляционные отверстия чердака или другие проходы. Поскольку системы PSD полагаются на естественную плавучесть для работы, стек PSD должен быть проложен через кондиционированную часть дома.

Вентилятор, способный поддерживать всасывание воды в 0,2 дюйма в условиях установки, подходит для обслуживания подсобных систем сбора в большинстве домов (Labs 1988).Это часто достигается с помощью центробежного вентилятора мощностью 0,03 л.с. (25 Вт), 160 куб. Футов в минуту (максимальная мощность), способного втягивать до 1 дюйма воды перед остановкой. В полевых условиях на глубине 0,2 дюйма воды такой вентилятор работает со скоростью около 80 кубических футов в минуту.

Можно проверить всасывание подсистемы подслоя, просверлив небольшое (1/4 дюйма) отверстие в участках плиты, удаленных от точки всасывания, и измерив всасывание через отверстие с помощью микроманометра или наклонного манометра. Целью подсистемы сброса давления внутри плиты является создание отрицательного давления воздуха под плитой по сравнению с давлением воздуха в прилегающем внутреннем пространстве.Всасывание в 5 Па считается удовлетворительным, когда дом находится в наихудшем состоянии разгерметизации (т. Е. Дом закрыт, все вытяжные вентиляторы и устройства работают, а система отопления, вентиляции и кондиционирования воздуха работает с закрытыми внутренними дверями). После испытания отверстие необходимо закрыть.

Системы

PSD требуют почти идеальной герметизации проемов в почве, поскольку система использует 3- или 4-дюймовую трубу для более эффективной вентиляции, чем весь дом. Герметизация отверстий в почве менее критична для борьбы с радоном с помощью систем ASD, хотя это очень желательно для ограничения потерь энергии, связанных с утечкой кондиционированного воздуха в помещении в подстилку с пониженным давлением, а оттуда на улицу.Срок службы вентиляторов ASD составляет в среднем около десяти лет, причем ожидаемый срок службы увеличивается, если вентилятор защищен от непогоды. Так как система ASD может быть отключена жильцами, сервисные выключатели обычно располагаются в зонах с ограниченным доступом.

Для получения дополнительной информации посетите Центр решений Building America.

Фундаменты и перекрытия зданий

Это полное руководство по различным типам фундаментов и оснований, когда они должны использоваться и как они изготавливаются.Мы также рассматриваем проблемы, с которыми вы столкнетесь в связи с вашими фундаментами, такие как осадки и просадки. В этом разделе также рассказывается все, что вам нужно знать о плите перекрытия, в том числе о том, как ее изолировать. Узнайте все, что вам нужно, о фундаментах, опорах и перекрытиях, и найдите эту информацию в одном месте.

В этом разделе рассматриваются все аспекты фундамента и плиты перекрытия. В нем подробно рассматриваются различные типы фундаментов - ниже приводится дополнительная информация, которая поможет вам понять, какие фонды вам следует выбрать, если вы планируете построить новый или построить самостоятельно.

В этом разделе рассматриваются проблемы, которые могут у вас возникнуть, такие как осадки, а также полезная информация, например изоляция плиты.

Конкретные строительные нормы и правила, касающиеся фундаментов и требований, которым вы должны соответствовать, приведены в Утвержденном Строительными правилами Документе A; Вы можете прочитать их краткое изложение или загрузить полный документ здесь.

При планировании фундамента важно учитывать дренаж. У нас есть все актуальные проекты по всем аспектам водоотведения в отдельном разделе.

Если вы подумываете о поиске информации о фондах, то вполне вероятно, что вы будете рассматривать проект самостоятельной сборки - у нас есть много информации о самостоятельном строительстве в специальном разделе, или вы можете взглянуть на Build Your Own Дом: Руководство, которое даст вам ключи к успеху в самостоятельном строительстве Энди Патмор:

Постройте свой собственный дом: Руководство, которое даст вам ключи к успеху в самостоятельном строительстве Энди Патмор

Различные типы фондов и которые вы Следует использовать, когда

Существует ряд различных типов фундаментов, которые используются в различных обстоятельствах.Тип почвы является самым большим фактором, влияющим на то, как вы должны строить фундамент. Чем слабее почвенные условия, тем больше усилий нужно приложить для фундамента.

Вот наиболее распространенные типы:

Фундаменты с ленточным фундаментом

Эти фундаменты включают заливку не менее 250 мм бетона в фундамент. На этой базе строятся блоки, пока не будет достигнут уровень земли, где материалы меняются по вашему выбору, например, кирпичи.Ширина этих фундаментов определяется типом грунта и подтверждается строительным инспектором.

В Таблице 10 утвержденного документа А описана необходимая ширина для 7 признанных типов почвы.

Различные типы грунта и ширина фундамента, требуемая строительными нормами. Утвержденный документ A

Фундаменты или опоры для засыпки траншей

Они похожи на ленточные фундаменты и часто (ошибочно) также называются ленточными фундаментами. Они включают заполнение траншеи фундамента бетоном, что экономит трудозатраты на укладку блоков, но увеличивает стоимость бетона, поскольку требуется значительно больше.Используйте Таблицу 10 выше для ленточного фундамента.

Фундаменты с засыпкой траншеи (Изображение: Ступица бревенчатой ​​хижины)

Фундаменты из инженерных лент

Это фундаменты, которые должны быть спроектированы инженером-строителем, чтобы обеспечить необходимую стабильную платформу для строительства дома. Есть несколько вариантов, самый распространенный - копать глубже, однако на глубине около 2,5 м это становится слишком дорогим и небезопасным, поэтому необходимы другие решения.

Скользящие мембраны можно использовать в областях, где почвы имеют тенденцию расширяться и сжиматься, например, с глиной.Мембрана, часто сделанная из полистирола, обеспечивает такое движение, обеспечивая при этом прочную основу. Инженер посоветует, что требуется.

Стальная арматура может потребоваться, если необходимо увеличить ширину опор.

Со временем станет дешевле переходить на другие типы инженерных фундаментов.

Сваи или свайные фундаменты

Они подробно описаны в нашем вышеупомянутом проекте, однако в целом сваи забиваются, выкапываются или забиваются винтами через почву, чтобы обеспечить стабильную анкерную опору для опор.Чем чаще они используются, тем дешевле они становятся, настолько, что некоторые компании начинают использовать их как нечто само собой разумеющееся из-за предсказуемой стоимости.

Они идеально подходят для участков Браунфилд или участков, где есть деревья, так как они опускаются через каждые 2,5 метра, на каждом углу и перекрестке. Фундамент с кольцевыми балками расположен поверх них, и ваш дом построен на них.

Установка свай для внутренних фундаментов (Изображение: Mini Piling Systems)

Плотные фундаменты

Эти фундаменты «плавают» на поверхности почвы, обеспечивая выступающую прочную платформу для строительства вашего дома.Поскольку эти фундаменты не закреплены на якорях, они допускают некоторое движение грунта внизу, не затрагивая здание. Обычно они используются там, где есть неустойчивый грунт или просадки.

Проблемы, влияющие на ваш выбор фундамента

Одна из самых больших неопределенностей при строительстве - это фундамент; никто не может знать наверняка, что находится под землей, пока вы не начнете копать.

Это говорит о том, что вы можете сделать все возможное, чтобы снизить риск и попытаться выяснить как можно больше.Проблемы, на которые вам нужно обратить внимание:

Тип почвы

Как мы уже упоминали, это окажет огромное влияние на ваш фундамент. Убедитесь, что почва на строительной площадке не сильно колеблется, что может вызвать осложнения. Типичные причины «плохого грунта» для фундаментов:

  1. просадки; Это могло быть вызвано горнодобывающей деятельностью или другими раскопками человеком просто нестабильной почвы. Это, вероятно, самая серьезная проблема, с которой вам, возможно, придется столкнуться.
  2. In-fill Soil или Brownfield; когда почва была переработана и засыпана, можно обнаружить всевозможные проблемы (мы однажды нашли останки старой машины при рытье опор!).Могут присутствовать ядовитые химикаты и газы или старые стоки и опоры, и все это будет стоить дороже, чтобы найти решение для
  3. Frost Movement; там, где уровень грунтовых вод высок или почва переувлажнена, движение может происходить, когда грунт промерзает, а затем снова оттаивает. К счастью, ниже 0,5 м этот эффект будет минимальным, так как вода редко замерзает.
  4. Усадочная почва; по мере высыхания почвы она сжимается, а при намокании расширяется. Глинистая почва печально известна этим, поэтому вам нужно проверить глинистую почву

Деревья

Как правило, ваш фундамент должен находиться на расстоянии не менее высоты от одного дерева, но тип дерева и почва будут иметь влияние тоже; некоторым деревьям нужно больше воды, и если почва усаживается из глины, это будет иметь большой эффект.

Вырубка деревьев, даже если вам это разрешено, может не решить проблему, поскольку почва может постепенно расширяться, поскольку дерево больше не впитывает влагу.

Корневые преграды можно выкопать, часто на глубину до 4 м, чтобы поместить жесткий пластиковый лист между деревом и вашими опорами.

Деревья и строительство обычно не сочетаются друг с другом, особенно с фундаментом (Изображение: Anem.com.au)

Склоны

Строительство на склоне всегда сложнее; нужно учитывать доступ и дренаж, и фундаменты.Вы можете выкопать грунт до уровня основания и построить подпорные стены или вы можете строить на склоне, но это должно быть поддержано.

Как решить, какой тип фундамента использовать

Почувствуйте, с чем вы имеете дело, самостоятельно пройдя по площадке. Ищите деревья и признаки того, что почва засыпана. Постарайтесь определить, есть ли у вас глинистая почва или какие еще присутствуют. Вы будете иметь представление об ограничениях, налагаемых любым уклоном.

Стоит поговорить с местными строителями, у которых есть опыт строительства в этом районе, или с соседями, которые могли слышать или иметь некоторый опыт строительства в этом районе.

Местный строительный инспектор, вероятно, будет лучшим источником неформального совета, поэтому звонок в строительный контроль имеет решающее значение. Находясь на месте, строительный инспектор будет иметь последнее слово о том, что приемлемо, поэтому вы можете предложить идеи по преодолению проблем, а он сможет направить вас (вы, не имея возможности давать вам официальные советы).

Большинство советов также выпускают информационные бюллетени о типах почв в данной местности, которые будут очень полезны для определения почвы и понимания того, какие фундаменты потребуются.

Сделайте исследование почвы, чтобы выяснить, какие типы почвы у вас могут быть, прежде чем копать фундамент.

Наконец, вы можете получить исследование почвы, которое будет включать в себя рытье пробных ям по всему участку для изучения типов почвы и поиска потенциальных препятствий. Очевидно, что инженер-строитель, который дает рекомендации на основе наземного обследования, будет очень осторожен, что, вероятно, неплохо, но, вероятно, повлияет на ваш бюджет.

Что бы вы ни делали, вы можете никогда не исключить всех рисков.Пока вы не начнете копать, вы не можете быть уверены, что там есть, поэтому убедитесь, что у вас есть непредвиденные обстоятельства в своем бюджете. Быть гибким; например, если ваши затраты на раскопки растут, подумайте о строительстве подвала, который должен окупить часть затрат за счет увеличения стоимости вашего готового дома.

Как заливать бетонную плиту для сарая [Полное руководство]

Хотите прочный стабильный фундамент для сарая? На чем можно было бы припарковать машину, если бы она прошла через дверь? Если вы знаете, как залить фундамент из бетонной плиты под сарай, это то, что вам нужно.

У вас будет постоянный фундамент с ровным ровным полом, на котором можно построить сарай. Он также легко закрепит ваш сарай.

Все, что вам нужно сделать, это разбить участок, удалить верхний слой почвы, построить и выровнять формы, разложить и утрамбовать гравий от 4 до 6 дюймов, выложить арматуру, и вы готовы к заливке бетонной плиты.

Я знаю, что это не так просто, но это также не так сложно, если вы выполните шаги, изложенные ниже.

В этой статье я расскажу вам, как залить плиточный фундамент под навес.Я расскажу о некоторых плюсах и минусах, о материалах, которые вам понадобятся, и по ходу дам вам несколько полезных советов. Надеюсь, эта статья станет для вас конкретным дополнением к вашему репертуару для фундамента под навес.

Нужен ли мне фундамент под навес для хранения?

Все навесы для хранения должны иметь фундамент; будь то пирс, гравий или бетон. Фундамент удерживает сарай от земли, уменьшая передачу влаги из земли в материал сарая и его содержимое, чтобы предотвратить появление плесени и гниения.

Он обеспечивает ровную, устойчивую основу, на которой можно сесть или построить свой сарай, чтобы он прослужил дольше, и его можно использовать для закрепления сарая от повреждений ветром.

Когда использовать бетонную плиту для сарая

Бетонный фундамент - это постоянный фундамент, который при правильной конструкции выдерживает движение мороза. Он идеально подходит для плоской земли, но может быть построен на наклонной поверхности с некоторыми дополнительными материалами и работой.

Если вам нужен прочный, устойчивый фундамент, способный выдержать большой вес, лучше всего подойдет бетон.Фундамент из бетонных плит также отлично подходит для доступа с уровня земли.

Этот фундамент подходит для небольших генераторов размером 2 x 4 фута или навесов для вторичной переработки до 20 футов x 40 футов или больше. Вы можете поставить пластиковые или металлические навесы на бетонную плиту, а также закрепить их непосредственно на этом фундаменте. Это отличный фундамент и анкер для сборного сарая или для сооружения навеса практически любого стиля.

Фундамент из бетонных плит имеет некоторые ограничения. Это постоянный фундамент, что означает, что он тяжелый и его нелегко переместить в другое место, особенно если он большой.

Для этого требуется подстилка из плотного гравия и устойчивая структура почвы, поэтому его не рекомендуется использовать для влажных мягких почв, если вы не планируете выполнять намного больше работы.

Плюсов:

  • Бетонный фундамент - отличный пол под навес
  • Полы, которые легко подметать и мыть
  • Поддерживает большие нагрузки
  • Доступ с уровня земли
  • Прочный, стабильный фундамент для любого типа сарая и материала
  • Можно закрепить сарай прямо к нему
  • Защищает древесину от земли, снижая вероятность гниения

Минусы:

  • Может оседать со временем в земле
  • Дороже других вариантов фундамента
  • Может треснуть при плохой сборке
  • Устойчивый фундамент, трудно снимаемый
  • Дорого для сарая

Смешать и залить, или заказать .

Размер бетонной подушки и ваш бюджет обычно являются хорошими показателями, следует ли смешивать бетон самостоятельно или заказывать готовую смесь с доставкой. Если вы чувствуете, что нуждаетесь в действительно хорошей тренировке, а подушка у вас маленькая, вы можете сделать это самостоятельно. Если это блокнот большего размера, вы можете заказать его.

Из 60-фунтового мешка с бетонной смесью обычно получается ½ кубического фута бетона, а из 80-фунтового мешка немного больше. Даже при использовании портативного миксера приходится много поднимать и перемешивать.

Вручную, в тачке или смесительном баке, это может оказаться непосильным трудом. Арендованные переносные миксеры обычно работают от электричества или бензина и могут смешать от 2 до 18 мешков бетонной смеси. Вам все равно придется поднять его в миксер, а затем переместить на площадку для бетонной подушки.

Кубический ярд бетона будет делать примерно 80 квадратных футов 4 дюйма толщины; не считая более толстого края периметра. Кубический ярд бетона, доставленный в мой район, стоит 225 долларов.

При цене 4,50 доллара за 60-фунтовый мешок в моем районе и 54 мешка на кубический ярд, удовольствие делать это самому будет стоить 243 доллара.00 + налог. Если я арендую миксер, цена вырастет. Это личное решение,

Если вы решили сделать заказ, позвоните по телефону, чтобы узнать лучшее предложение. Многие компании имеют минимальную нагрузку и некоторую оплату пробега и времени на месте, поэтому, если вам придется разгрузить автобетоносмеситель на тачке, это может оказаться дорогостоящим.

Как залить бетонную плиту для сарая за 12 простых шагов

Бетонная плита имеет много положительных качеств в качестве фундамента сарая, но это очень трудоемкое мероприятие. Он также является постоянным, поэтому любые ошибки также являются постоянными.В этой статье я буду использовать сарай 12х14, когда буду приводить примеры для изучения.

Необходимые инструменты для этого проекта

Некоторые инструменты, возможно, у вас уже есть, некоторые вы можете позаимствовать у друзей, другие вы можете взять напрокат. Если вы одалживаете или берете в аренду, верните их в таком же хорошем или лучшем состоянии, когда закончите с ними. У вас могут даже быть друзья / помощники, которые тоже принесут с собой необходимые инструменты.

  • Рулетка: для измерения расстояний, высоты, толщины и т. Д.
  • Молоток: для забивания гвоздей, забивания кольев, вибрации кромок бетонной опалубки
  • Сверло с отверткой: вместо гвоздей использую сверло для ввинчивания шурупов
  • Пила: для резки пиломатериалов и кольев на длину
  • Лопата с круглым лезвием (копающая): копка земли и разбрасывание щебня… и смешивание бетона
  • Стальные грабли садовые для выравнивания почвы, гравия и бетонирования
  • Трамбовка и / или пластинчатый уплотнитель: для уплотнения почвы и гравия
  • Бетономешалка - электрическая или бензиновая: смешивание бетона
  • Тачка
  • Линия Masons: прочная леска, не растягивающаяся и не прогибающаяся
  • Уровень строки: выровняйте формы, используя строки из стороны в сторону и от угла к углу
  • Уровень 4 фута: ровные формы и бетон
  • Ножовка по металлу или ручной шлифовальный станок: для резки арматуры
  • Бетонная терка: разглаживающий бетон
  • Мастерок или ручная терка, буровая терка и обрезной станок: сглаживание поверхности и скругление кромок для уменьшения сколов
  • Рабочие перчатки: защищают руки от пузырей и известкового налета в бетоне
  • Пылезащитная маска: не допускайте попадания бетонной пыли в легкие
  • Очки защитные: защищают глаза от бетона
  • Резиновые сапоги: бетон мокрый и твердый на кожаных сапогах, резиновые сапоги тоже легче стирать

Список длинный, но я постарался сделать его полным.Вы можете обойтись без некоторых предметов или обменять их на другие.

Необходимые материалы для этого проекта

Для фундамента с бетонной подушкой список материалов меньше, чем ваш список инструментов. Цифры или суммы соответствуют примеру 12х14, но могут быть скорректированы в соответствии с вашим проектом.

Материалы, которые вам понадобятся: бетон, арматурный стержень ½ дюйма, гравий, дерево для формирования периметра подушки и стойки 2х4 для стоек и кикеров, чтобы удерживать формы на одном уровне. Я также кладу 6мил поли на гравий, прежде чем бетон уйдет.Он предотвращает просачивание влаги в бетон, а также предотвращает слишком быстрое высыхание бетона после заливки.

Я собираюсь покрыть потребности в материалах, как если бы вы выбрали полный опыт смешивания вашего бетона. Если вы решите доставить готовую смесь, компания часто спрашивает размеры, а затем дает расценки на работу.

Бетон

При покупке бетонной смеси вам нужно решить, что вам нужно, и с каким весом мешка вы сможете справиться.Бетонная смесь обычно поставляется в мешках по 60 и 80 фунтов, но в некоторых регионах доступна в мешках по 40 и 50 фунтов.

Бетон бывает трех основных видов:

Бетонная смесь, устойчивая к растрескиванию - содержит синтетическое волокно, которое помогает предотвратить растрескивание и устраняет необходимость в сетке. Он рассчитан на давление 4000 фунтов на квадратный дюйм

Бетонная смесь - обычный или оригинальный бетон в мешке, также рассчитанный на 4000 psi

5000 Concrete Mix - смесь с более высокой прочностью, рассчитанная на давление 5000 фунтов на квадратный дюйм, подходит для применения в холодную погоду

6000 Concrete Mix - смесь еще более высокой прочности, которая также включает синтетическое волокно, чтобы сделать ее более устойчивой к растрескиванию, также рассчитана на 6000 фунтов на квадратный дюйм

Для бетонной подушки фундамента под навес использовать оригинальную бетонную смесь.Он предоставит вам тот же конечный продукт, что и два других типа, и будет стоить меньше.

Толщина перекрытия

Толщина бетонной подушки зависит от того, что вы планируете в нее положить. Для большинства сараев и мастерских достаточно плиты толщиной 4 дюйма. Если вы планируете хранить тяжелые предметы, например бочки со стальными шариками, выбирайте толщину 6 дюймов.

Сколько бетона

Размеры вашего сарая и толщина плиты определяют, сколько бетона вам нужно. В нашем примере сарая 12х14 я буду использовать плиту толщиной 4 дюйма с двойным периметром.

Для расчета потребностей в бетоне умножьте длину на ширину сарая, а затем умножьте на толщину; не забывая менять дюймы на футы (4–12 дюймов = 0,33 фута). В кубическом ярде бетона 27 кубических футов, поэтому разделите общий кубический фут на 27, чтобы получить количество в кубических ярдах.

12 футов x 14 футов = 168 квадратных футов x 0,33 = 56 кубических футов бетона для 4-дюймовой площадки. Мне понадобится больше, если я удвою толщину периметра, чтобы выдержать тяжелую конструкцию. 12 ’+ 12’ + 14 ’+ 14’ = 52 фута x 0,33 = 17.3 кубических фута. Мне понадобится 56 кубических футов ÷ 27 = 2,07 кубических ярда бетона для 4-дюймовой плиты. Плюс 17,3 кубических футов ÷ 27 = 0,64 кубических ярда, если я удвою конструкцию стены по периметру.

Если я использую 60-фунтовые мешки, мне понадобится 163 мешка для подкладки толщиной 4 дюйма и толщиной периметра 8 дюймов. Каждый мешок составляет ½ кубического фута бетона и покрывает примерно 14,76 дюйма на 14,76 дюйма на 4 дюйма.

Если я использую 80-фунтовые мешки, то для выполнения той же работы потребуется 123 мешка. Каждый мешок будет покрывать приблизительно 21,4 дюйма x 21.4 дюйма x 4 дюйма. Всегда заказывайте дополнительно 10% для расчета промаха; до тех пор, пока он остается сухим и чистым, его можно вернуть.

Если бы я использовал готовый или предварительно смешанный бетон, я бы заказал 2,75 кубических ярда, если компания поставит единиц или округляет. Кубический ярд покрывает примерно 80 квадратных футов при толщине 4 дюйма. Я бы тоже придумал что-нибудь, чтобы использовать лишний бетон - вы все равно платите за это.

Стоимость

Стоимость заливки бетонной плиты зависит от того, где вы живете. Я нахожусь примерно в 30 милях от бетонного завода и в миле от ближайшего магазина строительных материалов.

Строительный магазин не взимает плату за доставку, если мой заказ достаточно велик. К сожалению, если я арендую катки или бетономешалки, мне нужно ехать 30 миль в каждую сторону.

Доставка премикса в мой район стоит 225,00 долларов за кубический ярд; они делают ¾ шага выше 2 ярдов. 225 долларов США x 2,75 = 618,75 долларов США с 1 ½ часа на месте без дополнительных затрат.

Если смешать 163 мешка вручную и включить 16 мешков для дополнительных 10%, я получу 805,50 долларов до налогообложения. Сумка весом 60 фунтов стоила 4 доллара.50 в моем районе, и я бы предпочел переместить 60-фунтовые мешки на 80. Если смешивать 3 мешка за раз каждые 10 минут, это займет у меня около 9 часов! Арендуйте миксер!

Бензиновый смеситель на 9 кубических футов в моем районе стоит 71 доллар за 4-часовую аренду. Если я трачу на дорогу 2 часа, мне понадобится больше времени. Несмотря на то, что он вмещает 18-60 фунтов, делайте от 12 до 14 за раз.

Я обычно сначала наливаю воду, затем добавляю половину пакетов, добавляю еще воды и добавляю остальную смесь. Сохраните оставшееся количество воды, чтобы получить желаемую консистенцию - не слишком влажную, но и не слишком сухую.

Идеальна хорошая каша. Даже при 14 пакетах за один раз, при 3-4 замесах в час, на перемешивание все равно уйдет 3-4 часа. Чем больше рук будет помогать, тем лучше будет чувствовать себя ваша спина.

Гравий

Чтобы обеспечить прочное основание для вашей бетонной подушки, необходимо положить основание из утрамбованного гравия толщиной 4–6 дюймов. Для более тяжелых грузов или в холодных регионах с сильным морозом вам может понадобиться толщина 8–12 дюймов.

Если котлован слишком глубокий, вам понадобится дополнительный гравий, чтобы довести его до желаемого уровня.В нашем примере я буду использовать 6 дюймов утрамбованного гравия.

Лучше всего использовать щебень ¾ дюйма, смешанный с более мелкими кусками и пылью; компании, производящие гравий, часто называют ее 21-А. Он очень хорошо уплотняется и дает прочное ровное основание для вашего бетона.

Чем толще гравийная подушка, тем больше вы будете уплотнять. Гравий должен быть уложен слоями толщиной 3 дюйма и утрамбован до того, как следующий слой уйдет.

Чтобы рассчитать необходимое количество гравия, измерьте расстояние от верхней части бетонной подушки до основания вынутой почвы.Вычтите толщину бетонной подушки, и у вас останется толщина гравия.

Умножьте толщину гравия на размеры вашей бетонной подушки, и вы получите кубический фут от необходимого гравия. В моем примере я бы использовал 0,5 футов (6 дюймов) гравия x 12 x 14 футов = 84 кубических футов ÷ 27 (кубических футов в кубическом ярде) = 3,11 кубических ярдов гравия. Лучше заказать доп. Я бы увеличил это количество до 3,5 кубических ярдов, так как использовал бы больше при уплотнении.

Шаг 1. Планирование плиты

Определите, где вы хотите построить сарай.Чем ровнее земля, тем лучше, но вам не нужны низменные участки, которые могут собирать воду или оставаться влажными.

Вы решили, что вам нужен фундамент для сарая из бетонных плит. Окончательный размер должен быть точным размером вашего сарая. Вы хотите, чтобы каркас был плотно прикреплен к краю, чтобы облицовка могла перекрывать бетон примерно на 1½ дюйма.

Перекрытие создает уплотнение в месте стыка стены и перекрытия, предотвращая попадание погодных условий и насекомых в ваше здание. Внешние размеры навеса или его периметр - это размеры вашей бетонной площадки.

Если вам нужен пандус, ведущий к дверному проему, или площадка, расширенная с одной стороны для дополнительного места для хранения, вы можете построить их одновременно или добавить позже. После того, как вы определились с окончательным размером, можно приступать к планированию.

Теперь вам нужно решить, собираетесь ли вы замешивать и заливать бетон самостоятельно, или откажитесь от этого удовольствия и выберете предварительно смешанный бетон. Некоторые решения могут быть приняты в зависимости от того, где находится ваша рабочая площадка. Готовая смесь или премикс могут быть недоступны в вашем регионе или их слишком сложно доставить на ваш сайт.

Бетон, который вы используете для своей бетонной подушки, - еще одно решение, которое вам необходимо принять. Собираетесь ли вы использовать арматуру и стальную сетку или бетон с синтетической фиброй?

Использовать оба или не использовать сталь или волокно? Чем выше риск мороза в вашем районе, тем больше необходимость в армировании бетонной подушки сталью или фиброй.

Толщина плиты зависит от климата, в котором вы живете, от типа навеса, который вы разместите на коврике, и от того, что вы будете хранить в сарае.

A 2-дюймовая плита может быть хороша для легких пластиковых конструкций и легких грузов, таких как велосипед, в теплом климате.

A 4-дюймовая плита подходит для большинства климатических условий и нагрузок, таких как снегоуборочные машины, мотоциклы и даже автомобили. В то время как 6-дюймовая плита выдержит холодный климат и тяжелые нагрузки, такие как фрезерные инструменты, уложенный стальной лист или тяжелое оборудование.

Если вы строите деревянную или более тяжелую стальную конструкцию на подушке, периметр подушки часто вдвое превышает ее толщину.Дополнительная толщина выдерживает вес здания и обеспечивает более толстый бетон для установки анкеров.

Анкеры с L-образным болтом

доступны длиной 6, 8, 10 и 12 дюймов. Они предназначены для установки в более толстый периметр бетона до его схватывания.

Если вы устанавливаете сарай на подушку и планируете закрепить сарай на подушке, толщина периметра 4 дюйма - это замечательно, поскольку анкерные болты диаметром ½ дюйма необходимо утопить на 2 дюйма. Минимальная глубина в бетоне для того, чтобы болт был эффективным, в 4½ раза больше его диаметра: таким образом, 4½ x ½ ”= 2¼”.

Идеально подходит для клиновых анкеров, которые устанавливаются после затвердевания бетона. Вы не хотите, чтобы анкер пробивался сквозь бетон в гравий, иначе он ржавеет и позволит влаге просочиться в стену сарая.

Последний пункт планирования - изоляция. Если вы когда-нибудь подумываете использовать свой навес для офиса, игровой комнаты или номера для свекрови, то вы можете добавить слой изоляции из жесткого пенопласта высокой плотности. Утеплитель укладывается на щебень и заливается бетоном.

Шаг 2: Покупка материалов

Первый материал, который вам нужно купить, - это пиломатериалы для тестовых досок, кольев, форм, кикеров. Кроме того, купите очень прямой 2 × 4, чтобы использовать его для стяжки бетонного уровня.

Используйте 2 × 10, чтобы сформировать площадку 4 дюйма, или 2 × 12, чтобы сформировать площадку 6 дюймов. Вам понадобится достаточно 2 × 4, чтобы разрезать колья на каждые 2–3 фута периметра, плюс такое же количество кикеров.

Не забудьте достать анкерные болты. Вам понадобится достаточно анкерных болтов, чтобы сделать 12 дюймов с каждой стороны каждого угла и двери, плюс каждые 4-6 футов.

Я также беру рулон из 6 мил поли, который наносится на гравий, чтобы предотвратить просачивание влаги и замедлить процесс высыхания бетона.

Найдите время, чтобы узнать цены на гравий и бетон. Если вы заказываете доставку на то время, когда вы надеетесь быть готовы, вы всегда можете позвонить и перенести.

Если вы подождете с бронированием, пока не будете готовы, он может быть недоступен. То же самое касается аренды любого оборудования, бронируйте заранее на дату, к которой вы надеетесь быть готовы.

Этап 3: Подготовка площадки для строительства перекрытия

Перед тем, как начать копать, вы должны уточнить в коммунальных службах, чтобы убедиться, что вы находитесь вдали от подземных коммуникаций или полосы отвода.Бетонная площадка постоянна, поэтому вам не нужно ее перемещать. Узнайте в местном строительном управлении о необходимых вам разрешениях, а также о правилах ТСЖ для вашего района.

Очистите запланированное место от кустов, деревьев, камней и препятствий. Вы также хотите, чтобы вокруг вашего сайта было свободное рабочее пространство, поэтому освободите дополнительные 3–5 футов во всех направлениях. Корни деревьев могут со временем привести к растрескиванию бетона, поэтому имейте это в виду, если ваш участок находится рядом с деревьями.

Планируйте строительство бетонной площадки с учетом погодных условий.Если слишком холодный бетон плохо схватывается, если слишком влажный бетон трудно отделать, а если он слишком горячий, он может затвердеть слишком быстро, что приведет к отслаиванию отделки поверхности. Вы также должны убедиться, что у вас есть время правильно выполнить работу.

Примечание: Позвоните по номеру 811 или зайдите на call811.com, прежде чем копать и отмечать любые подземные коммуникации.

Шаг 4: Отметьте местоположение базы

После разметки подземных коммуникаций и получения разрешений можно приступать к закладке фундамента.Измерьте расстояние от любых неудач или линии участка и вбейте кол, чтобы отметить свой первый поворот. Измерьте от этой ставки, чтобы найти и разместить остальные свои угловые ставки.

Для подушек большего размера установите тестовые доски на расстоянии одного или двух футов от запланированного места и используйте их, чтобы определить положение угла и выровнять углы.

Чтобы выровнять углы, проще всего измерить диагональные расстояния от каждой пары противоположных углов и отрегулировать один так, чтобы оба угла стали одинаковыми. Не забудьте убедиться, что ваша длина и ширина остаются неизменными.

Проведите каменную или веревочную леску вокруг угловых стоек и используйте уровень для выравнивания веревки. Также проверьте уровень по диагонали между углами.

Отметьте на кольях, где находится струна, когда она выровнена, это упростит сброс при перемещении струны. Используйте краску для разметки, чтобы очертить площадку на земле.

Теперь вы готовы зарыть лопату в землю.

Шаг 5. Выкопайте фундамент

Размер вашей бетонной площадки - это площадь, которую вам нужно выкопать.Если вы планируете укладывать 6 дюймов гравия и 4-дюймовую площадку и хотите, чтобы верх площадки находился как минимум на 2 дюйма над уровнем земли, то вам нужно копать на 8 дюймов вниз.

Если верх вашей подушки находится на высоте 5 дюймов над землей, тогда сайдинг навеса может перекрывать 1 дюйм, и у вас все равно останется 4 дюйма между землей и древесиной. Вам нужно удалить дерн и 5 дюймов почвы со строительной площадки, чтобы верх подушки находился на 5 дюймов над землей. Не забудьте также выровнять почвенное основание.

Проверяйте уровень выемки во время копания, измеряя расстояние от струны.После того, как вы откопали ровное основание, удалите весь рыхлый материал и утрамбуйте его. Помните, что выемка должна быть больше площадки, чтобы вы могли уместиться в формах.

Если ваш участок довольно плоский, а площадка не слишком большая, вы можете сделать это самостоятельно с помощью лопаты. Если площадка большая или земля неровная, вы можете арендовать рысь или экскаватор на день; в моем районе это около 250 долларов в день.

Если кто-то из жителей вашего района планирует или выполняет аналогичную работу, вы можете пойти вместе и сэкономить немного денег.

Если вы не хотите проводить раскопки самостоятельно, обратитесь к профессионалу. Они недешевы, но умеют пользоваться оборудованием и будут работать намного быстрее.

Вы также избежите нанесения какого-либо ущерба вам или вашему имуществу. Если у вас есть друзья или соседи, которым может потребоваться работа, вы можете разделить расходы.

Шаг 6: Постройте прочную бетонную форму

Начните с обрезки форм 2 × 10 или 2 × 12 до нужной длины. В моем примере 12х14 дюймов я бы использовал доски размером 4–2 дюйма x10 дюймов x14 дюймов.Я бы удостоверился, что две из них были 14 футов в длину, и отрезал два других по 12–3 дюймов. Дополнительные 1½ дюйма на каждом конце предназначены для крепления к 14-дюймовым доскам. Если у вас нет достаточно длинных досок, соедините две с помощью бруса того же размера длиной 4 фута, также известного как шип.

Поместите длинную (14 футов) доску в выемку и заколите ее с одного конца одним винтом или гвоздем. Винт или гвоздь действуют как точка поворота, когда вы выравниваете другой конец доски относительно колышка. Как только планка выровняется, прикрепите ее к другому столбику так, чтобы она стояла на обоих концах.

Затем поместите доску с короткой стороной (12–3 дюймов) в выемку и заколите ее так, чтобы она перекрывала другую доску. Прикрепите его одним винтом к колышку на конце или к другой доске. На противоположном конце забейте еще один кол и поднимите доску, пока она не выровняется, затем прикрепите ее к колу.

Повторяйте процесс, пока все формы не будут размещены и выровнены. Проверьте размер диагонали, чтобы убедиться, что углы квадратные, и еще раз проверьте, что формы выровнены. Также проверьте, чтобы он был ровным из стороны в сторону; для этого используйте строковую строку и строковый уровень.

Когда формы выровнены, забейте укрепляющие колья каждые 2–3 фута. Бетон тяжелый и хочет вытекать наружу, поэтому он оказывает большое давление на формы.

Проверьте уровень еще раз, используя веревку, прикрепленную к каждому концу доски. При прикреплении к опорным кольям можно отрегулировать дужку или корону.

Прикрутите или прибейте все стойки к доскам. Чтобы обеспечить большую поддержку на каждой стойке, вбейте кикеры 2 × 4 по диагонали в землю и прикрепите их к вершине вертикальных стоек.

Шаг 7: Насыпьте гравий

Когда формы установлены, вы готовы к нанесению первого слоя гравия. Не позволяйте грузовику сваливать его прямо на площадку; его нужно утрамбовать слоями 3 дюйма или приподнять. Засыпьте образовавшуюся область гравием толщиной 3 дюйма. Используйте виброплиту и сделайте 3 или 4 прохода. Вы можете арендовать 14-дюймовый уплотнитель в моем районе примерно за 90 долларов в день.

Насыпьте второй слой гравия. Держите все остальные слои на расстоянии около 12 дюймов от форм.Это позволит использовать более толстый бетонный периметр для поддержки стен вашей конструкции и установить анкерные болты.

Если гравий слишком сухой, опрыскайте его водой из шланга, чтобы он лучше склеился и уплотнился. Сделайте 3 или 4 прохода с помощью пластинчатого уплотнителя на каждые 3 дюйма слоя гравия.

Убедитесь, что гравий выровнен, и измерьте расстояние от верха формы, чтобы убедиться, что глубина гравия правильная и у вас есть достаточно места для бетонной плиты размером 4 или 6 дюймов.

Шаг 8: Установите арматурную сеть

Бетон - это постоянная плита, на которой можно построить или разместить сарай, но она хрупкая. Он нуждается в армировании, чтобы придать ему дополнительную прочность на разрыв и предотвратить растрескивание.

Вы можете использовать стальную арматуру или стальную сетку либо добавить синтетическое волокно в бетон перед заливкой. Сравните цены и выберите то, что лучше всего соответствует вашему плану и бюджету.

Перед тем, как выкладывать сталь, разложите жесткую изоляцию, если вы ее используете, и склейте швы вместе.Полиэтилен толщиной 6 мил (или толще) наматывается поверх изоляции, если она используется, или поверх гравия.

Соедините швы внахлест и заклейте лентой. Поли замедляет высыхание бетона, предотвращая быстрое проникновение влаги в землю, улучшая схватывание бетона.

Арматура

доступна диаметром ½ дюйма и длиной до 20 футов. Обрежьте арматуру ножовкой, сабельной пилой или шлифовальным станком со стальным отрезным диском.

Используйте длины, чтобы сформировать сетку размером 2 или 4 фута.При необходимости перекрывайте длины внахлест не менее чем на 6 дюймов. Используйте проволочные стяжки, чтобы соединить стыки и места пересечения арматуры.

Чтобы арматура была эффективной, ее необходимо подвесить в середине бетона. Стулья из арматуры прикреплены проводами к решетке, чтобы оторвать ее от земли. Если вам нужно переместить бетон на тачку, оставьте арматурный стержень на земле и поднимайте его граблями, мотыгой или руками в процессе заливки.

Листы 6-дюймовой стальной сетки являются альтернативой арматурной решетке. Их нужно соединить вместе и оторвать от земли с помощью стульев из арматуры.

Стулья из арматуры также необходимо прикрепить к сетке и часто размещать, чтобы она не касалась земли. Используйте доску, чтобы закрепить бетон на месте, вместо того, чтобы пытаться поднять сетку после заливки бетона.

Альтернативой сетке или сетке является бетон с добавлением синтетических волокон. Волокна смешиваются с бетоном, повышают прочность на разрыв и помогают предотвратить или ограничить растрескивание.

Волокна расположены по всему бетону, а не только в определенной сетке посередине.Синтетическая сетка теперь используется в жилых, промышленных и коммерческих проектах без стальной сетки.

Независимо от того, какое армирование вы используете, обязательно поместите два отрезка арматурного стержня ½ дюйма на более глубокие 12 дюймов по периметру. Это придаст более толстому бетону большую прочность, поскольку он действует как опора и поддерживает стены сарая.

Шаг 9: заливка бетона

Заливка бетона - трудоемкий, динамичный процесс. Бетон никого не ждет! Убедитесь, что у вас есть все инструменты, материалы и помощники.

Отметьте расположение дверей и проемов на внешней стороне опалубки, чтобы было легче установить анкерные болты. Я рекомендую вам отметить места болтов на формах, чтобы они не мешали в дальнейшем размещению шпилек. Убедитесь, что формы ровные, а углы квадратные.

Совет по безопасности : Известь в бетоне очень твердо воздействует на кожу, а бетон абразивен. Надевайте перчатки и защищайте кожу. Смойте бетон с одежды и кожи до того, как он высохнет. Тем, кто смешивает бетон, также следует надеть респиратор, защитные очки и перчатки.Вдыхание бетонной пыли или попадание ее в глаза может быть болезненным и вызвать долгосрочные проблемы.

Вам нужны две или более больших тачки и достаточно сильных помощников, чтобы все двигалось. Спланируйте, как бетон попадет к сформированной подушке: чем ближе смесь будет к подушке, тем меньше мышц будет ее двигать.

Проверьте прогноз погоды и отложите при необходимости. Дождь испортит поверхность и смягчит почву для тяжелой техники и работы. Если слишком жарко или ветрено, бетон может высохнуть и затвердеть быстрее, чем вы сможете его обработать.

Перед заливкой бетона распылить струю воды на стальную решетку. Вода на стали поможет бетону лучше сцепиться с ней.

Если вы смешиваете бетон, убедитесь, что это каша консистенции; он должен немного просесть, но не бежать. Инструкции находятся на сумке.

Чем больше размер пэда, тем больше времени потребуется. По очереди перемешивайте и раскатывайте бетон. Заполните подушку, начиная с самого дальнего от миксера угла.

Когда вы покрываете участок площадью 2 кв. Фута, поднимите сталь так, чтобы она оказалась в середине бетона.Работайте, чтобы заполнить один конец, а затем двигайтесь оттуда. Постучите по внешней стороне форм, чтобы удалить пузырьки воздуха или карманы, когда вы заполняете их внутри.

Если вам доставляют предварительно смешанный бетон, спланируйте маршрут, чтобы подвести грузовик как можно ближе к месту. Также следует учитывать размер и вес средства доставки.

Когда вы заказываете бетон, сообщите им размеры и назначение проекта. Они порекомендуют лучший бетон для работы.

Шаг 10: Выровняйте бетонную плиту

Бетон должен быть немного выше форм.Используйте лопату или грабли, чтобы распределить бетон вокруг и при необходимости переместить его в низкие места.

После заполнения одного конца используйте длинную стяжку 2 × 4, чтобы начать выравнивание бетонного уровня с помощью форм. Наклоните выглаживающую доску к себе и перемещайте ее влево и вправо, притягивая к себе.

Перед ним должен быть слой бетона от ½ "до 1", когда вы будете тянуть его на себя, чтобы заполнить любые углубления.

Установите анкерные болты в бетон по мере его разравнивания. 2 дюйма резьбового болта должны находиться над поверхностью.Слегка разгладьте поверхность вокруг болта.

Болты можно выпрямить по мере затвердевания бетона, если они немного наклонятся.

Начните разглаживание бетона рукой или буфером после того, как участок был разглажен. Сделайте от 3 до 4 проходов поплавком, чтобы сгладить поверхность, удерживая переднюю кромку слегка приподнятой, опуская ручку поплавка.

Вы хотите сгладить бетон, а не вспахивать его. Не всплывайте бетон слишком сильно, так как он поднимет воду на поверхность и ослабит поверхность.

Пока один участок выравнивается стяжной доской, а другой выравнивается теркой, перемешивание, перемещение тачки и заполнение подстилки продолжается.

Размер площадки определяет, насколько быстро она будет заполнена, растушевана и плавно перемещена.

Когда закончите с инструментами, тачками или стяжкой, очистите их от бетона и дайте им высохнуть.

Шаг 11: Отделка и кромка бетона

После того, как плита будет гладкой, подождите, пока вода не вытечет или не вытечет из бетона и не образует лужу на поверхности.Когда вода исчезнет, ​​бетон готов к отделке. Если день жаркий, работать придется быстро. В более прохладный день вода может испариться через час или два.

Обрезайте бетон там, где он встречается с формами, ожидая, пока вода исчезнет. Закругление кромки снижает вероятность сколов и упрощает укладку нижней пластины. Если обрезной станок утонет более чем на 1/8 дюйма и останется канавка, сгладьте ее и подождите немного дольше.

Бетон готов к отделке, когда вода с поверхности исчезает, или он теряет свой блеск, или когда вы нажимаете на поверхность большим пальцем, и это не оставляет отпечатка.

Если это большая прокладка, и у вас нет времени ждать подходящего момента, вы можете сделать прокладки 2х2 'из жесткого пенопласта, чтобы на них можно было стоять на коленях. Вы хотите получить гладкую поверхность, но не обрабатывайте поверхность слишком сильно, иначе она может отслоиться при высыхании.

Обработка бетона с помощью ручной терки, чтобы протолкнуть гальку под поверхность и удалить все неровности или следы, оставшиеся от буровой терки или кромкообрезного станка.

Используйте стальной шпатель после терки для более гладкой отделки. Работайте с ним как с поплавком, но вам, возможно, придется сильно надавить, чтобы набрать немного супа или суспензии, чтобы заполнить отверстия для пузырьков воздуха.

Держите его почти плоским, работая размашистыми движениями, стараясь не оставлять видимых следов. Для больших плит вы можете использовать затирочную машину. Это пропеллер с 4 или 5 лопастями, работающий на бензине, похож на машину, которую можно использовать для получения гладкой поверхности.

Если вам нужна нескользящая поверхность, пропустите этап стального шпателя и проведите щетиной по поверхности, чтобы получить слегка шероховатую поверхность.

После того, как бетон выровнен, обработан кромкой, анкерные болты встанут и выровнены, и все будет вымыто, можно сделать перерыв.

Шаг 12: Обеспечьте надлежащее отверждение бетона

Для того, чтобы бетон схватился с максимальной прочностью, он должен быть влажным для медленного отверждения. Обрызгивайте поверхность из шланга 2–3 раза в день в течение 5–7 дней или распыляйте на нее отвердитель и герметик после отделки поверхности.

Компаунд можно приобрести в большинстве строительных магазинов. Вы также можете покрыть бетон пластиком, чтобы замедлить процесс отверждения.

Не допускайте попадания пластика на бетон, пока он застывает.Пластик тоже может обесцветить бетон.

Дайте бетону затвердеть в течение суток, прежде чем снимать формы. Поверхность будет мягкой и легко поцарапается или сколется.

Подождите пару дней, прежде чем строить, чтобы бетон застыл. Через 24 часа бетон затвердевает на 50%, через семь дней - на 70%. Для полного затвердевания бетона потребуется около 28 дней.

Заключение

Надеюсь, вы нашли эту статью конкретным дополнением к вашему строительному файлу. Фундамент из бетонных плит может показаться трудоемким, но это настоящий актив для вашего сарая.

Соберите необходимые инструменты и материалы, следуйте инструкциям и получите множество помощников.

Укладка плит перекрытия на фундамент: Укладка плит перекрытия на фундамент: правила установки, минимальное опирание

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
