Укладка теплого водяного пола в стяжку схема: технология электрического пола, какую стяжку делать, фото и видео

технология электрического пола, какую стяжку делать, фото и видео

Содержание:

Многослойная структура
Финальная бетонная стяжка
Как уложить тёплый пол

Тёплые полы – отличная технология, которая внедряется в повседневную жизнь всё большего количества людей. Производства, изготавливающие детали для таких полов, активно развиваются, представляя покупателям огромный выбор товаров в своей сфере.

Тем, кто никогда не сталкивался с выбором такого способа отопления квартиры, будет сложно подобрать нужные элементы без чьей-либо помощи, однако, подобрав, вас ждёт новая проблема, связанная с монтажом тёплого пола. В данной статье вам будет рассказана технология укладки теплого пола под стяжку.

Многослойная структура

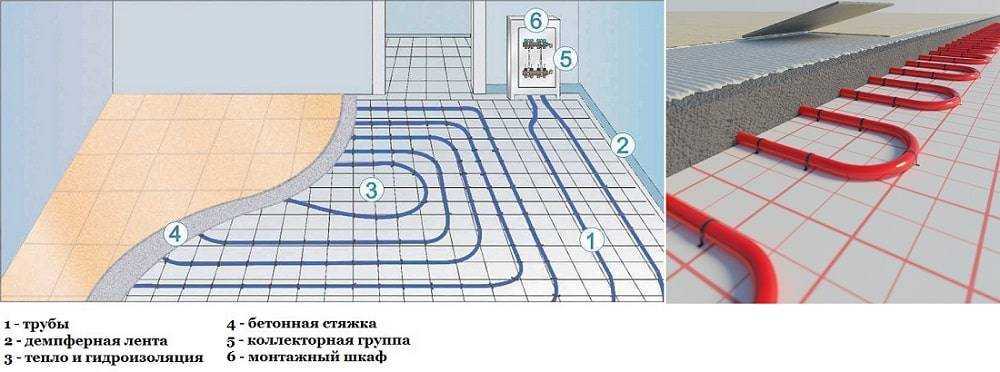

Тёплый пол под бетонную стяжку монтируется в несколько слоёв:

1. Черновая бетонная стяжка. Она служит для выравнивания пола, поэтому если основание уже ровное, например, оно выполнено из плиты перекрытия, то этот шаг часто пропускается.
2. Далее закладывается теплоизолирующий материал, например, пенофол, который также избавит вас от лишних шумов. Этот слой является одним из самых важных, ведь благодаря свойствам, отражающим тепло, вы обогреваете только свою квартиру.
3. Нагревательные элементы укладываются поверх утеплителя. Эти элементы могут представлять собой водяную трубу, нагревательные маты, кабеля и всё то, что вы найдёте на рынке отопительных технологий.
4. Завершающий слой – это чистовая бетонная стяжка, на которую будет укладываться финальное покрытие для пола, например, ламинат. Данный слой испытывает большие нагрузки тяжестями, а также теплом, поэтому о его строительстве стоит рассказать подробнее.

Финальная бетонная стяжка

Как говорилось выше, бетонная стяжка, покрывающая пол, должна быть прочной. Если пол не выдержит нагрузок, и на нём появятся трещины, то это может привести к перегреву отдельных отопительных элементов, и вам придётся делать пол заново, поэтому важно определиться, какую стяжку делать для теплого пола.

Чтобы избежать такой ситуации вы должны внимательно подойти к выбору смеси для бетонной стяжки. На рынке предоставлен широкий выбор готовых смесей для тёплых полов, однако вы также можете приготовить раствор самостоятельно, смешав цементно-песчаный раствор с клеем, где на один мешок цемента идёт 1 литр клея ПВА.

Если вы строите тёплый пол, используя водяные трубы, то лучше использовать раствор на основе отсева – смеси песка и щебня. Таким способом вы добьётесь большей прочности пола, а также лучшей теплоотдачи, чем в случае с цементно-песчаной смесью.

Отсевно-цементная стяжка теплых полов технология замеса:

1. Смешайте 4 части щебня и 3,5 части песка.
2. Добавьте 1 часть сухого цемента и перемешайте.
3. Сделайте бетон эластичным, постепенно добавляя небольшое количество воды.

Следовать этой технологии очень важно, ведь излишек щебня или недостаток песка – это большая проблема, которая не позволит вам нормально выровнять стяжку.

Отдельное внимание также стоит уделить толщине бетонной стяжки. Для большинства нагревательных элементов подойдёт стяжка толщиной в 3-7 см, однако если вы устанавливаете такой пол на производстве, то лучше увеличить толщину стяжки до 10 см. Стяжка, устроенная на основе водяных труб, также должна быть толще и составлять 4,5-7 см в глубину.

Такие размеры позволяют нагревать пол равномерно, сразу после включения отопительной системы. Указанная толщина стяжки также выдерживает все физические нагрузки.

Важно отметить, что для квартир с низкими потолками есть специальные самовыравнивающиеся смеси. По словам производителей, 2,5 см толщины такой стяжки будет достаточно, чтобы сделать качественный пол. Кроме этого, вы можете изготовить самостоятельно иной раствор, смешивая сухой цемент и пластификаторы в пропорциях: 1 литр пластификатора на 100 кг цемента.

Как уложить теплый пол

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Поговорив о всех тонкостях бетонной стяжки, можно приступать к укладке тёплого пола:

Подготовка черновой стяжки и укладка теплоизолятора

Черновую стяжку следует очистить от всех неровностей и грязи. Острые грани также следует удалить шпателем, однако, это некритично. Удалить всю пыль можно пылесосом.

Подготовив поверхность, начинаем укладывать теплоизолятор. Для отражения тепла вы можете использовать различные материалы: пробковую подложку, пенофол или полистирол. К бетонной стяжке их можно крепить дюбелями, либо клеем, а стыки листов изолирующего материала стоит проклеить скотчем. Стоит отметить, что для водного тёплого пола лучше использовать пенополистирол, а для электрического используйте фольгированные материалы, например, пенофол.

Демпферная лента

Эта лента предназначена для защиты пола от перепадов температур. Изготавливается она из вспененного полиэтилена и работает по следующему принципу: когда бетон расширяется под воздействием тепла, лента сжимается, а когда бетон остывает и сужается, лента расширяется, закрывая щели.

Ленту стоит клеить между контуров тёплых полов, а также на стыках стен и пола по всему периметру помещения.

Монтаж нагревательных элементов

Если вы устанавливаете водный тёплый пол, то крепите его трубы на расстоянии от 10 до 30 см между собой. Следите за тем, чтобы изгибы труб не были слишком резкими, иначе это может привести к прорыву трубы. Закреплять к полу трубы можно дюбелями, используя крепёжные профили.

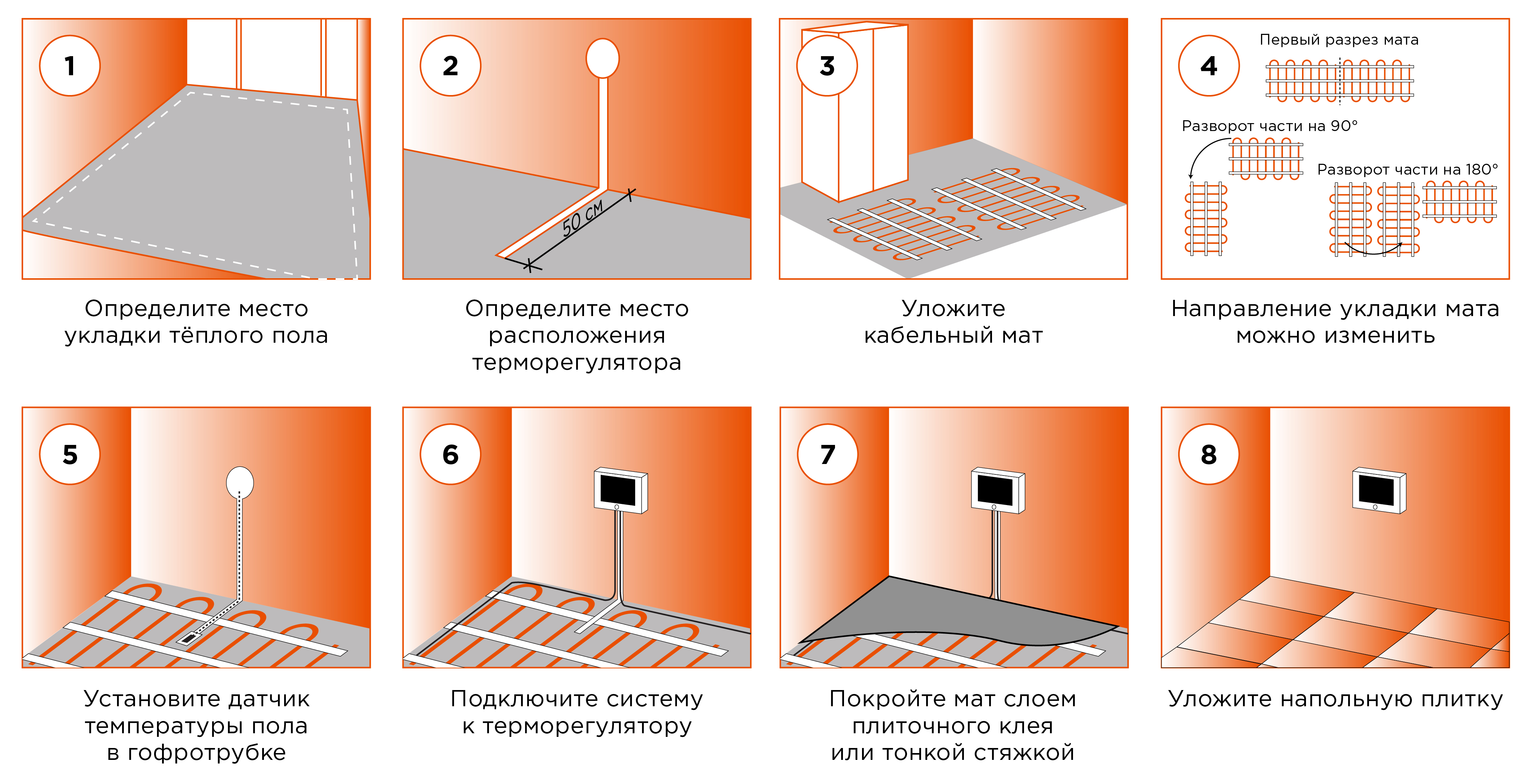

Установка электрического пола начинается с укладки кабеля на монтажную ленту, после чего, на пол кладётся сама лента на расстоянии примерно в 50 см друг от друга. Будьте особенно внимательны при монтажных работах в бане или ванной, ведь там электрический тёплый пол нужно обязательно заземлить, а также установить модуль УЗО.

Металлическая сетка

Металлическая сетка в конструкции тёплого пола используется по-разному. Кто-то кладёт её только под обогревательные трубы, кто-то только в чистовую стяжку, армируя её, а некоторые пользуются одновременно и тем, и тем. Положив сетку под трубы, вам не придётся долбить основание своего пола, ведь трубы можно закрепить прямо на сетке, а положив её над трубами или электро-элементами вы сделаете бетонную стяжку монолитной.

Устанавливая электрический теплый пол в стяжку с железной сеткой в ванной, металлический каркас также придётся заземлить.

Чистовая стяжка

Перед тем как приступить к заливке бетона, проверьте тёплый пол на работоспособность. В водный пол подайте жидкость и подождите сутки, если вы не обнаружили течи, а пол хорошо греет, то можно делать вывод, что он исправен.

Электрический пол проверяется куда быстрее. Все элементы должны хорошо греться, но не перегреваться. Если ваш пол в порядке, то смело приступайте к замесу раствора.

Заливать бетон можно только при плюсовой температуре. Пол должен заливаться целиком за один заход, однако в многоуровневой комнате можно сделать по заходу на каждый отдельный уровень.

Перед бетонированием вы также можете сделать специальные маяки из железного профиля, либо деревянных брусков. Фиксируйте их в полуметре от стены, и ориентируйтесь по ним, заливая пол.

Начинайте заливать раствор от угла комнаты, расположенного напротив двери. Следите за тем, чтобы уровень бетона не превышал уровня маяка. Заливая бетон, протыкайте его железным прутом, что избавит стяжку от воздушных пустот.

Тёплый пол можно включать только после полной просушки стяжки (примерно месяц), на протяжении этого времени стоит смачивать бетон, чтобы он затвердевал, а не сох.

Читайте также: «Как положить теплый пол с водяным контуром правильно».

Заключение

Укладка теплого пола в стяжку – непростое занятие, однако следуя правилам и технологии, справится с ним даже новичок.

Монтаж водяного теплого пола под стяжку своими руками

Теплые полы в квартире — уже давно не роскошь, а часть системы отопления. Водяной теплый пол экономичен, безопасен, а укладывать его просто, так что все работы по установке можно провести самостоятельно. Инструкцией по монтажу поделился Алексей Фомин — ведущий инженер и эксперт по водяному и электрическому теплому полу компании «Термо-стор».

Прежде чем устанавливать водяной пол

Если электрический теплый пол необязательно согласовывать с властями, то в случае с водяным теплым полом придется походить по инстанциям — исключение составляют квартиры с автономным отоплением. В домах, подключенных к центральной системе отопления, ваш водяной пол повысит нагрузку на систему, а следовательно, квартиры, к которым поступает горячая вода уже после вашего пола, не получат полагающиеся им градусы.

В тепловых сетях и в обслуживающей ваш дом компании вам расскажут, возможно ли вообще получить разрешение на водяной теплый пол в вашем доме. Если удача на вашей стороне, от вас потребуют провести экспертизу, и если она выявит, что обустройство теплого водяного пола не навредит общим коммуникациям, то вам дадут соответствующее разрешение. Если ваша квартира находится в новом доме, где разводка отопления поэтажная, ваши шансы на получение разрешения сильно повышаются.

Плюсы водяного теплого пола

Водяной теплый пол по праву можно назвать лучшим из современных видов отопления. Он максимально эффективен для обогрева помещений при минимальных затратах. Теплоносителем выступает горячая вода, которая циркулирует по трубам под бетонной стяжкой и равномерно прогревает всю площадь пола.

Есть и другие преимущества водяного теплого пола по отношению к другим видам отопления:

• По сравнению с радиаторами центрального отопления теплый пол расходует значительно меньше ресурсов, ведь его не нужно прогревать до 70–80 градусов, как батареи. Оптимальная температура воды для такого пола — от 40 до 50 градусов.
• Пол прогревает воздух до комфортных 22–24 градусов внизу и 18–20 градусов — на уровне головы. По мере движения вверх теплый воздух остывает, поэтому под потолком не образуется зона перегрева и в квартире нет пустых теплопотерь.
• В отличие от электрического пола, где может сломаться термостат, водяной пол всегда поддерживает равномерный нагрев. Напольное покрытие остается теплым и комфортным и не разогревается настолько, чтобы обжечь.
• Водяной пол не ударит вас током при поломке, как электрический или кабельный.
• Конструкция водяного теплого пола спрятана под бетонной стяжкой, и на стенах не нужно устанавливать радиаторы, которые портят интерьер и занимают лишнее пространство.
• Горячее водоснабжение стоит меньше, чем электроэнергия, поэтому водяной пол в эксплуатации дешевле электрического.
• В отличие от инфракрасного и пленочного пола, водяной не излучает электромагнитные волны, а значит, безопаснее для здоровья. И, хотя магнитное поле электрического пола не выходит за рамки норматива СанПин (0,2 мкТл при норме до 10), многим этот критерий важен.
• Если соблюдать правильный шаг укладки и устанавливать трубы по всей площади комнаты, водяной теплый пол можно использовать и как основной источник отопления.

Для каких покрытий подходит водяной пол

Чаще всего водяной теплый пол можно встретить в тандеме с плиткой или керамогранитом, которые отлично переносят повышение температуры.

Если вы хотите проложить водяной пол под ламинатом или паркетом, нужно учесть несколько нюансов, ведь древесина рассыхается при сильном нагреве:

• Не включайте терморегулятор выше 27 градусов.
• Перед покупкой ламината обратите внимание на класс износоустойчивости и его температурные ограничения. Для любых теплых полов (не только водяных) подойдет маркировка ламината от 32–33 и выше.
• Паркет, даже самый толстый, должен быть сделан из пород древесины, устойчивых к нагреву: ясеня, ореха, дуба. Откажитесь от бука, клена и экзотических пород.

Клеевые покрытия (ковролин, линолеум) тоже нельзя слишком сильно нагревать. К примеру, некоторые ковролины при повышении температуры до 31 градуса начинают выделять вредные токсичные вещества, а линолеум может деформироваться.

Схемы укладки труб

Есть две основные схемы укладки труб водяного пола: «змейка» и «спираль». А все остальные способы («двойная» и «угловая змейка», «сдвоенная спираль», укладка «петлями») — их производные. Для каждого способа понадобится несколько труб (контуров), так как их нельзя класть отрезками больше 100 м — у насоса не хватит мощности перекачивать воду.

В схеме «змейка» горячая вода поступает только с одной стороны и остывает, возвращаясь в коллектор. Пол будет теплым только в центре, так что ходить босиком по периметру комнаты будет некомфортно. С помощью схемы «двойная змейка» можно снизить теплопотери: трубу с остывшей водой положите в промежутки между горячими трубами. Укладка «змейкой» сложнее, чем укладка «спираль»: из-за изгиба труб в 180 градусов при монтаже приходится делать шаг между трубами в 20 см — в 2 раза больше, чем у «спирали».

Михаил Краев

Во внешних комнатах укладывайте трубы «змейкой» — от окон или самых холодных стен к центру, чтобы комната прогревалась равномерно. Во внутренних комнатах используйте схему «спираль». В коридоре или узкой комнате проще класть трубы «змейкой», а в полукруглых или квадратных помещениях — по спирали.

Какие трубы выбрать

Для водяного пола подходят три вида труб:

• Медные трубы служат до 50 лет. Они пластичные, но дорогие, поэтому их редко используют. Прежде чем заливать медные трубы стяжкой, их нужно обязательно закрыть гофрой, чтобы они не портились из-за щелочи в бетоне. Не устанавливайте медные трубы, если у вас кислая или щелочная вода, потому что она вдвое сокращает срок их службы. Оптимальным для воды считается показатель pH 7.
• Металлопластиковые трубы прослужат 10–50 лет в зависимости от качества их производства. Однако стоят они в 15–20 раз дешевле медных. Они не выделяют токсичных веществ при нагревании, легкие по весу и в монтаже, устойчивы к коррозии.
• Трубы из сшитого полиэтилена PEX — надежные и износостойкие, выдерживают температуру до 95 градусов. Для теплых полов чаще выбирают маркировку PE-Xb и PE-Xс: они эластичные и имеют меньший радиус изгиба. Сегодня трубы из сшитого полиэтилена — самый технологичный материал для водяных теплых полов.

До закупки труб вам нужно рассчитать их количество по формуле: активную площадь обогрева в квадратных метрах разделить на шаг укладки в метрах, а затем прибавить размер загибов и расстояние до коллектора. Специалисты рекомендуют выбирать шаг укладки в диапазоне от 10 до 30 см, чем он меньше, тем теплее будет пол. При диаметре труб 16 мм он обычно равен 15–20 см, при диаметре 20 мм — 30 см.

Однако на результат влияет еще масса параметров: толщина стяжки, напольное покрытие, теплопотери, плотность теплового потока. Игнорировать эти факторы нельзя, поэтому вычислить нужное количество труб поможет мастер. К нему же можно обратиться за схемой укладки и коллекторного узла, по которой вы сделаете монтаж.

Монтаж теплого пола: пошаговая инструкция

Теплый пол кладут на максимально ровную поверхность, поэтому заранее позаботьтесь о том, чтобы на черновой стяжке не было перепадов и трещин.

Монтаж теплого пола

Пошаговая инструкция

1

На выровненную черновую стяжку положите гидроизоляцию, которая будет защищать пол от сырости. Уложите рулоны мембраны или полиэтиленовой пленки толщиной 200 мкм друг на друга с нахлестом 10 см, а стыки проклейте строительным скотчем. Гидроизоляция должна заходить на стены на 15–20 см.

2

На гидроизоляцию положите утеплитель, например пенопласт или экструдированный пенополистирол толщиной 3–5 см.

3

Оклейте пол демпферной лентой по периметру. Она нужна для того, чтобы компенсировать расширение цементной стяжки при перепадах температуры.

4

На утеплитель по всей площади комнаты положите армирующую сетку, чтобы сделать «пирог» пола прочнее. Арматурную сетку можно заменить на маты с бобышками: это облегчит укладку. Маты сделаны из пенополистирола, поэтому создают дополнительный утепляющий слой, а чтобы зафиксировать трубу, достаточно продеть ее через бобышки (ячейки).

5

Установите коллекторный шкаф и разместите в нем коллекторный узел, через который в трубы будет поступать вода. Первую трубу подсоедините к крану через фитинг.

6

Начните класть трубы отопления на сетку, закрепляя их нейлоновыми хомутами через каждый метр. Все трубы должны быть одного диаметра: 16, 17 либо 20 мм, — иначе в местах стыков могут образоваться протечки. У труб этих диаметров лучшая теплопередача, они обеспечивают оптимальную скорость циркуляции воды и гидравлическое сопротивление. Не затягивайте петли слишком сильно: трубы должны оставаться свободными. Соблюдайте радиус изгиба: он должен быть равен 5 диаметрам вашей трубы. То есть, если вы используете трубу диаметром 16 мм, радиус изгиба будет равен 16 * 5 = 80 мм. Если согнуть трубу сильнее, т. е. сократить радиус изгиба, она может лопнуть.

7

Кладите трубы согласно схеме, а потом вернитесь со вторым концом трубы обратно к коллектору. Обрежьте трубу и подсоедините к обратке. По такому же принципу положите остальные трубы (контуры). Длина одного контура не должна превышать 100 м, чтобы насосу хватало мощности для циркуляции воды.

8

Прежде чем залить пол бетоном, нужно проверить, работает ли система. Наполните трубы холодной водой и подключите к гребенке подачи циркуляционный насос. Включите его, чтобы получить давление в 2,5 бар, т. е. примерно в 2 раза выше обычного. Оставьте пол на 2–3 дня: если за это время не появится протечек, значит, пол исправен и можно переходить к стяжке. А если где-то просочилась вода, откачайте ее из труб компрессором. Для этого перекройте все контуры в коллекторном узле и подсоедините шланг к сливному крану на гребенке, а другой его конец направьте в ведро. Подсоедините компрессор к трубе в любом удобном месте, например вместо манометра или терморегулятора. Он будет закачивать воздух в систему и выдувать воду через шланг в ведро. Включите компрессор и по очереди открывайте кран каждого контура на подаче и обратке (не разом, а по отдельности). Когда откроете первый контур, убедитесь, что шланг направлен в ведро, и откройте сливной кран. После того как в системе упадет давление, закройте кран и подождите, пока вода снова накачается, затем повторите действия — и так до полного осушения контура. Закройте первый контур и повторите процесс со всеми остальными трубами. Когда внутри не останется воды, замените протекающую трубу или фитинг и снова проверьте.

9

Приготовьте цементный раствор согласно инструкции на упаковке и залейте сверху на трубы. Лучше всего по теплоизоляционным свойствам подходит марка цемента М150–М300. Цементный слой отлично аккумулирует тепло, равномерно распределяя его от труб к поверхности. Даже когда вода в трубах остывает, стяжка продолжает греть пол. Производители стяжки рекомендуют заливать трубы слоем не меньше 5 см, а лучше 8 см. Слой меньше 5 см — слишком тонкий, и через него чувствуется, в каких местах проходит контур. Это называется «эффект зебры», когда на полу явно ощутимы холодные и теплые полосы. Бетонная стяжка сохнет около 30 дней — в это время нельзя включать теплые полы.

10

При необходимости стяжку дополнительно выровняйте шлифмашиной и положите финишное покрытие: термоустойчивый ламинат, плитку или керамогранит.

Резюме

Теплый водяной пол может стать основным источником отопления или дополнением к радиаторам в комнате. Какую бы схему и материал для труб вы ни выбрали, это простой и сравнительно бюджетный способ создать в доме уют и комфортный микроклимат. С установкой системы можно справиться самостоятельно, если доверить этап расчета и проектирования мастеру. Так вам не придется разбираться в формулах, а при монтаже не будет лишних или недостающих деталей. Соблюдайте рекомендации по шагу укладки и радиусу изгиба. А если допустили ошибку, не волнуйтесь: пока не залили стяжку, есть шанс все исправить.

Узнайте больше:

• Как подключать светодиодные ленты: быстро, просто, правильно
• Нужно ли грунтовать гипсокартон перед шпатлевкой
• Как утеплить пол в доме

11. 05.2022

Стяжки и полы с подогревом

Причины выхода из строя систем напольного отопления

В большинстве случаев отказы связаны с одним из следующих факторов:

• Отсутствие учета планировки пола на ранней стадии.
• Отсутствие учета отделки пола на ранней стадии.
• Неправильный монтаж системы UFH или стяжки.
• Недостаточное время высыхания стяжки.
• Неправильная смесь для стяжки.
• Чрезмерная влажность стяжки.
• Движение в конструкции пола.
• Неправильный ввод в эксплуатацию или проектирование систем теплого пола.

Проектирование и монтаж системы UFH

Схема контуров отопления UF

Схема контуров теплого пола должна учитывать монтаж, предусматривающий проникновение в пол. Проект теплого пола должен быть обеспечен на первом этапе монтажа.

Максимальная температура поверхности пола

BS EN1264-2[1] ограничивает максимальную температуру поверхности пола до 29°C или 27°C, если предполагается покрытие пола плиткой.

Важно, чтобы установки были спроектированы и указаны производителем системы как интегрированный пакет для обеспечения совместимости всех компонентов.

BS8203 Свод правил по укладке эластичных напольных покрытий гласит: При использовании со многими напольными покрытиями пол с подогревом может вызвать проблемы, если температура на границе между черным полом и полом превышает 27°C или подвержена резким колебаниям температуры. .

Если предлагается эластичное напольное покрытие: «температура никогда не должна превышать согласованный максимум 27°C на нижней стороне напольного покрытия (линия клея). Примечание. Разработчики UFH могут называть это температурой «интерфейса».

Первичный трубопровод

Трубопровод, подающий горячую воду от основного источника тепла к емкостному водонагревателю (ГВС), радиаторам и коллекторам системы теплого пола, является первичным трубопроводом. В соответствии со строительными нормами требуется, чтобы был изолирован только первичный трубопровод, ведущий к емкостному водонагревателю. Однако наилучшей практикой будет изоляция всех основных трубопроводов. Потери тепла из коллекторов напольного отопления также могут способствовать неэффективности системы. Методы решения этой проблемы включают изоляцию коллекторов или размещение их внутри изолированного корпуса.

Коллекторы в сборе

Коллекторы в сборе обычно состоят из нескольких портов, каждый из которых подключен к одному контуру напольного отопления. Температурный контроль может быть обеспечен для каждой отдельной комнаты, поскольку каждая комната обычно обслуживается собственным портом на коллекторе. Очень важно, чтобы коллекторы могли быть введены в эксплуатацию для установки правильного расхода через каждый контур.

Расположение коллекторов

Коллекторы должны располагаться в центре дома, чтобы облегчить прокладку контуров трубопроводов и обеспечить легкий доступ.

Маркировка

Надлежащая маркировка должна обеспечивать эффективную проверку, ввод в эксплуатацию, техническое обслуживание и ремонт системы напольного отопления.

Поддержание потока воды

Следует избегать любых резких изгибов контуров трубопроводов, ведущих к коллекторам и от них, поскольку они могут ограничить свободный поток воды. Там, где необходимы изгибы под углом 90°, следует использовать металлический каркас.

Предотвращение утечек

Для облегчения обслуживания и ремонта все соединения между коллектором и петлями трубопровода должны располагаться выше уровня стяжки. Швы никогда не должны быть заглублены в стяжку.

Надежное крепление

Чтобы любые изгибы в петлях трубопровода не были слишком острыми, коллекторы должны располагаться на соответствующей высоте над полом и должны быть надежно закреплены на стене.

Установка напольного отопления

Контуры напольного отопления не должны устанавливаться до тех пор, пока не будут установлены все наружные двери и окна, а помещение не будет водонепроницаемым, гарантируя, что установка защищена от повреждений из-за замерзания контуров трубопроводов в холодную погоду. .

Расположение контуров трубопровода

Стандарт BS EN 1264 содержит рекомендации по проектированию и размерам системы. Расстояние между трубопроводами должно быть равномерным, но местами может быть уменьшено по внешнему периметру помещений, чтобы компенсировать возникающие здесь дополнительные потери тепла. Для предотвращения потерь тепла от пола к стенам необходимо утепление краев пола.

Компоновка

Наиболее подходящая компоновка для конкретного приложения должна быть подтверждена производителем системы. В зависимости от способа крепления и формы помещения петли трубопроводов теплого пола можно укладывать по нескольким схемам.

Петли трубопровода не должны доходить до края пола и под плинтусы.

Изоляция пола

Чтобы свести к минимуму потери тепла вниз от системы напольного отопления, полы должны быть изолированы.

Первые этажи

Тип и толщина изоляции должны быть подтверждены расчетами в соответствии с действующими региональными строительными нормами с учетом конкретной формы и размера пола.

Межэтажные перекрытия

Хотя Строительные нормы и правила обычно не требуют изоляции межэтажных перекрытий в домах для предотвращения потерь тепла, в случае установки полов с подогревом необходимо предусмотреть изоляцию для направления теплового потока вверх.

Отделка пола над полом с подогревом

Чтобы обеспечить достаточную теплоотдачу, система UFH должна быть спроектирована с учетом предлагаемой отделки пола.

• Отделка камнем и керамической плиткой подвержена риску образования трещин из-за высыхания стяжки или расширения и сжатия труб напольного отопления. Чтобы противостоять этому, можно использовать соответствующую развязывающую мембрану.
• Из-за теплового расширения и сжатия натуральная древесина склонна к растрескиванию при использовании в системах напольного отопления, поэтому следует соблюдать осторожность при указании ширины и толщины доски.
• Доски из инженерной древесины расширяются и сжимаются меньше, чем доски из цельной древесины, что означает, что они менее подвержены повреждениям.
• Следует избегать использования войлочных или полиуретановых прокладок под коврами.
• Ламинат и синтетический винил хорошо подходят для полов с подогревом из-за их более низкой термостойкости, чем у ковров.

Испытание установки

После того, как контуры теплого пола уложены, установка должна быть испытана под давлением. Чтобы соответствовать требованиям, изложенным в BS EN 1264-4 [4], оно должно быть в два раза больше рабочего давления. Хотя стандарт BS EN 1264-4[4] требует проведения испытаний при минимальном давлении 6 бар, поставщики систем напольного отопления обычно рекомендуют проводить испытания при удвоенном давлении в течение 24 часов. Перед установкой стяжки необходимо провести опрессовку, чтобы можно было провести ремонтные работы, не вызывая нарушений.

Проектирование и установка стяжки

Тип стяжки

Стяжки, как правило, представляют собой либо полусухую формулу, которая наносится вручную, а затем затирается шпателем, либо жидкая, свободнотекущая смесь, которая перекачивается в заданное положение и в заданное глубина.

В том числе:

• Модифицированный полусухой цемент
• Модифицированный самовыравнивающийся цементный раствор
• Модифицированный самовыравнивающийся бесцементный материал
• Ангидрит
• Ношение гранолита

Соотношение воды, добавляемой к порошку самонивелирующейся стяжки, имеет решающее значение, так как слишком большое количество воды приведет к образованию трещин.

Самонивелирующиеся стяжки при правильном нанесении высыхают/затвердевают быстрее, чем традиционные стяжки.

Большинство стяжек применяются в виде плавающих стяжек, так как это наиболее удобно для укладки поверх полов с подогревом и изоляционных материалов. Стяжка укладывается поверх разделительной мембраны, которая будет укладываться поверх слоя теплого пола. Этот метод требует минимального покрытия 75 мм, иначе произойдет растрескивание.

Ключевые шаги для предотвращения проблем со стяжкой пола

• Основание должно быть ровным, без углублений или выступов, чтобы толщина стяжки оставалась одинаковой
• Изоляция должна быть плотно состыкована и выровнена
• Стяжки должны быть правильно замешаны
• По полу нельзя ходить во время высыхания
• Нельзя строить в холодные периоды (ниже 5°C)
• Подвижные соединения потребуются
• Деформационные швы также требуются, если размеры пролета превышают 40 м2
• Стяжка должна быть готова принять любую напольную плитку
• Время высыхания:
  • Для цементных выравнивающих стяжек следует отводить один день на каждый миллиметр толщины первых 50 мм, а затем увеличивать время на каждый миллиметр сверх этой толщины (BS 8204)
  • Полимерные модифицированные стяжки: строго следуйте спецификациям и рекомендациям производителя
    • Допустимое время высыхания должно быть рассчитано для предполагаемой глубины стяжки с учетом существующих условий окружающей среды, например, Температура и влажность
    • Время высыхания модифицированных полимером стяжек потенциально может отличаться от времени высыхания цементных стяжек
    • Все субподрядчики, занимающиеся стяжкой и отделкой пола (включая установку систем подогрева пола), должны соблюдать требования к установке, не отклоняться и не менять материалы
    • По стяжке нельзя ходить до полного отверждения
    • Поверхностная отделка, нанесенная на стяжку слишком рано, не выдержит

Примечание. Влажность выравнивающих стяжек, на которые должны укладываться определенные полы, и методы измерения влажности приведены в BS 5325, BS 8201, BS 8203 и BS 8425. уровень

Испытания системы UFH и ввод в эксплуатацию

Испытание на влагостойкость стяжки там, где предлагается напольная плитка

Подготовка стяжки под финишную отделку

Нанесение клея методом двойного склеивания

Полный контакт плитки и клея

Соблюдение производственного процесса при укладке напольного покрытия

Информация о конечном пользователе

Обеспечение деформационных швов в стяжке пола или плитке

Необходимо предусмотреть деформационные швы:

• Поперек дверных порогов
• Если размеры пролета превышают 40 м2 с максимальной шириной 8 м с любой стороны
• Там, где существуют швы в конструкции основания пола или происходит изменение пролета, например. балочные и блочные перекрытия
• Между независимо контролируемыми зонами нагрева
• Между обогреваемыми и неотапливаемыми участками стяжки
• Дополнительные стыки следует предусмотреть в зонах с высоким тепловым усилением, например. большие зимние сады или стеклянные атриумы

Строительство деформационных швов

• Стыки залива должны быть сформированы с использованием, по возможности, жестких формирователей швов, которые могут быть размещены на этапе подготовки и останутся на месте во время эксплуатации. В идеале шпатель должен быть на 5 мм ниже глубины готовой стяжки, чтобы обеспечить плавный переход по высоте между пролетами
• Все швы в стяжке должны проникать в любое последующее приклеиваемое напольное покрытие
• Места соединения должны быть определены до установки стяжки, и должны быть проведены всесторонние консультации между всеми сторонами, включая главного подрядчика, монтажника напольного отопления, монтажника готового пола и монтажника стяжки, чтобы определить соответствующие места
• Деформационные швы должны проходить через черновой пол до отделки пола, и все нанесенные слои должны заканчиваться с обеих сторон шва
• Шов должен быть заполнен подходящим гибким наполнителем, а для закрытия шва должна быть наложена запатентованная защитная лента. Затирку использовать нельзя
• Они не должны перекрываться каким-либо эластичным, текстильным или другим прилипающим напольным покрытием
• Крышки деформационных швов могут быть заподлицо, смонтированы на поверхности или залиты раствором и металлом, металлом с резиновой вставкой или ПВХ

Труба теплого пола, проходящая через компенсатор

Типовая крышка компенсатора

Предоставление компенсационного шва по периметру кромочной полосы

При включении подогрева пола:

• Стяжки должны быть изолированы по всем краям, опорам и колоннам, чтобы обеспечить возможность перемещения из-за тепловых нагрузок
• Для определения минимальной толщины краевой полосы, необходимой для расширения, необходимо следовать указаниям производителей как для стяжки пола, так и для плитки. Обычно это будет между 6-15 мм
• Стык можно скрыть плинтусом
• Эти швы должны быть оставлены пустыми или заполнены сжимаемым материалом
• Никогда не наносите раствор на деформационные швы

Теплый пол (UFH) Испытания и ввод в эксплуатацию

• Системы UFH должны быть введены в эксплуатацию до нанесения отделки пола. Это добавит к общему времени, прежде чем можно будет наносить какую-либо отделку пола. Примечание. Если отделка пола уложена до включения и ввода в эксплуатацию UFH, любая остаточная влага в полу попадает на поверхность стяжки и потенциально может вызвать отслоение отделки пола
• Опрессовка системы не является вводом системы в эксплуатацию. Источник тепла должен быть на месте и работать, чтобы обеспечить правильную температуру
• Система UFH должна быть введена в эксплуатацию в соответствии с рекомендациями производителя уполномоченными монтажниками. Требуется акт ввода в эксплуатацию

Испытание на влагостойкость стяжки там, где предполагается укладка напольной плитки

• Испытание на влагостойкость следует проводить после ввода в эксплуатацию системы UFH, но до укладки любой плитки
• Испытание на влажность проводится с использованием подходящего утвержденного метода, такого как гигрометр для пола или карбидная бомба. Из-за потенциальной неточности использования гигрометров при высоких уровнях влажности следует использовать прямое измерение, такое как карбидная бомба или высушенный в печи образец
.
• Основание считается достаточно сухим, когда относительная влажность, измеренная гигрометром/датчиком для пола, установленным на поверхности, составляет 75 % относительной влажности или менее. Для использования напольного гигрометра необходимо сделать ссылку на испытания на влажность в BS5325, BS8203, BS8425 и BS8201
• Нагрев системы UFH должен быть отключен за 96 часов до проведения любого теста гигрометра
• Гигрометр должен оставаться на месте до тех пор, пока не будет установлено полное равновесие. Обычно считается, что это 72 часа, но может быть больше для толстых профилей и значительно дольше для бетона с принудительной затиркой
.

Подготовка стяжки к финишной отделке

• Верхнюю поверхность стяжки, возможно, потребуется зачистить, отшлифовать или зашпаклевать перед нанесением грунтовки и клея для напольной плитки
• Шлифовка, шпаклевка и т. д. поверхности стяжки обеспечивает проникновение грунтовки. Он также обеспечивает «ключ» для приклеивания клея к
.
• Поверхность должна быть очищена от грязи и мусора перед нанесением грунтовки
• Запрещается наносить какие-либо грунтовки и клеи, пока стяжка полностью не затвердеет и не высохнет. Время высыхания зависит от типа стяжки
• Поверхности, подлежащие облицовке плиткой, должны быть жесткими, стабильными по размеру, плоскими без впадин и подъемов, прочными, чистыми и свободными от цементного молока, краски, солей, жира, пыли и любых загрязнений, которые могут препятствовать адгезии

Нанесение гибкого клея методом двойного приклеивания

Крепление плитки должно выполняться в соответствии с нормами и правилами BS 5385 и BS 8000 для укладки настенной и напольной плитки.

• Необходимо соблюдать требования производителя плитки по креплению. г. Плитка из травертина может потребовать двойного склеивания. Этот метод крепления может также потребоваться для плитки большого размера
• Может потребоваться двойное склеивание (нанесение клея на нижнюю сторону плитки, а также на основание)
• Клей должен использоваться в соответствии с рекомендациями производителя
• Клей должен быть сжат плиткой, чтобы обеспечить полное сцепление
• При укладке плитки следует избегать больших пустот
• Полы нельзя открывать для движения, пока клей не затвердеет

Полный контакт плитки и клея

• Клей должен быть сжат плиткой, чтобы обеспечить полное сцепление и прочное основание без образования пустот
• Тонкослойный метод с клеем и зубчатым шпателем: убедитесь, что между клеем и основанием плитки есть полный контакт

Соблюдение процесса производителя при укладке напольного покрытия

Необходимо соблюдать все соответствующие рекомендации производителя, которые определяют сроки соблюдения, т. е.:

• /или клей
• Ввод в эксплуатацию теплых полов перед началом укладки плитки
• Охлаждение системы UFH в течение не менее 48 часов перед началом облицовки
• Испытание на влажность для подтверждения сухости стяжки перед началом укладки плитки
• Обеспечение расчета и соблюдения времени от завершения стяжки до начала укладки плитки в соответствии с
• Убедитесь, что клей для плитки схватился, прежде чем по плитке можно будет ходить (обычно 12–24 часа в зависимости от условий окружающей среды)
• Убедитесь, что система UFH не включена в течение как минимум 48 часов после завершения укладки

Передача системы UFH

Строительные нормы и правила требуют предоставления информации жителям, чтобы они могли эффективно использовать системы, установленные в их домах. Сюда должны входить:

• Руководства производителей продукции
• Зоны отопления: должны быть включены четкие чертежи плана этажа, показывающие, как имущество разделено на контрольные зоны
• Программаторы и термостаты: информация и руководство по эксплуатации должны быть предоставлены для интерфейса управления
• Характеристики системы: Жителям важно понимать ключевые отличия между системами UFH и более традиционными системами отопления. Хотя пол может быть не теплым, система может работать в оптимальном режиме. Там, где система UFH встроена в стяжку, всегда будет временная задержка между включением системы UFH и повышением комнатной температуры. Важно сообщить о последствиях этого жителям





Техническое руководство, Инжиниринг

Теплый пол – руководство по установке

Подпишитесь на нашу рассылку

Благодарим вас за регистрацию в Realhomes. Вскоре вы получите электронное письмо с подтверждением.

Возникла проблема. Пожалуйста, обновите страницу и повторите попытку.

Отправляя свою информацию, вы соглашаетесь с Условиями использования (открывается в новой вкладке) и Политикой конфиденциальности (открывается в новой вкладке) и вам исполнилось 16 лет.

Перейти к…

Сколько стоит установка теплых полов?
Какой тип UFH лучше?
Плюсы и минусы теплых полов

Теплые полы (UFH) становятся все более популярным способом обогрева дома, и нетрудно понять, почему. UFH обеспечивает комфортное тепло, экономит место и гарантирует, что полы, такие как плитка и камень, будут теплыми под ногами.

Добавьте к списку преимуществ тот факт, что пол с подогревом также является отличным партнером теплового насоса, и их установка в новом доме или при проведении капитального ремонта может стать разумной стратегией.

Но если вы планируете установить у себя дома пол с подогревом, очень важно знать, подходит ли этот вариант для вашего конкретного помещения. И вам также может быть интересно, можно ли использовать его вместе с другими видами отопления. И, конечно же, стоимость теплого пола обязательно будет в вашем списке вопросов.

Здесь мы отвечаем на все вопросы, которые могут возникнуть у вас обо всем, от стоимости установки напольного отопления до того, с какими типами напольных покрытий он совместим, и мы также попросили экспертов дать свои главные советы.

Как работает пол с подогревом?

Полы с подогревом бывают двух типов. Мокрая, так называемая, потому что горячая вода подается по трубам в полу, или сухая, так называют электрические системы, работающие от сети. Мокрые системы питаются горячей водой, часто нагреваемой бойлером, но также хорошо работают с возобновляемыми источниками энергии, такими как солнечные панели или тепловые насосы.

Оба метода нагревают пол так, что он излучает тепло в помещение. Для сравнения, радиатор имеет гораздо меньшую площадь поверхности, и ему также требуется, чтобы вода нагревалась до гораздо более высокой температуры, чем требуется для влажной системы UFH.

Сколько стоит установить теплый пол?

По данным Checkatrade (откроется в новой вкладке), рассчитывайте потратить более 120 фунтов стерлингов за квадратный метр для мокрых систем и от 50 фунтов стерлингов за квадратный метр для электрических. В целом, сайт рекомендаций торговцев говорит, что установка напольного отопления и материалы от профессионала будут стоить от 500 до 8000 фунтов стерлингов.

Стоимость будет зависеть от выбранного вами типа напольного отопления, и вы должны иметь в виду, что установка электрических систем намного дешевле для площадей до 20 квадратных метров. Checkatrade предлагает следующее руководство:

Стоимость электрического теплого пола

Установка в новостройке: от 50 до 75 фунтов стерлингов за квадратный метр

Ремонт недвижимости: от 60 до 85 фунтов стерлингов за квадратный метр установка: от 120 до 135 фунтов стерлингов за квадратный метр

Реновация недвижимости: от 135 до 185 фунтов стерлингов за квадратный метр

Дорого ли обходятся полы с подогревом?

Теплый пол не требует больших затрат по сравнению с другими вариантами. «Напольное отопление предлагает множество преимуществ, включая равномерное распределение тепла по всему дому, что могут сделать не все настенные радиаторы», — говорит Майк Фэйрман, генеральный директор Checkatrade. «Большинство систем подогрева пола также могут более эффективно обогревать помещение при более низком нагреве, что также экономит ваши деньги с течением времени».

И вам может быть интересно, что полы с подогревом дешевле, чем радиаторы? «На техническом уровне температура на входе UFH может достигать 40°C, что позволяет использовать гораздо меньше энергии/топлива для нагрева радиатора, для которого обычно требуется температура от 70 до 90°C», — говорит Том Эдмундс, генеральный менеджер Wunda Group ( открывается в новой вкладке).

По оценкам, по сравнению с радиаторной системой отопления, UFH на 25 % эффективнее в сочетании с современным конденсационным котлом и на 40 % эффективнее в сочетании с тепловым насосом.

Как насчет расходов на электрические теплые полы? «Системы теплого пола, как правило, не слишком дороги в эксплуатации — 1 квадратный метр стандартного теплого пола может работать на полной мощности до шести часов при эксплуатационных расходах ниже 10 пенсов», — говорит Джон Клее, директор по маркетингу BestHeating . этого типа. «Кроме того, системами электрического подогрева пола (UFH) можно управлять с помощью дистанционных термостатов, чтобы гарантировать их использование только в случае крайней необходимости».

Какой тип подогрева пола лучше?

ЗНАЕТЕ ЛИ ВЫ?

По оценкам, по сравнению с радиаторной системой отопления, UFH на 25 % эффективнее в сочетании с современным конденсационным котлом и на 40 % эффективнее в сочетании с тепловым насосом.

Несмотря на то, что существует два основных типа напольного отопления – водяное и электрическое, существуют альтернативные водяные системы. Эксперт по ремонту Джейсон Орм подробно рассказывает обо всех вариантах, их плюсах и минусах.

Подземный водяной теплый пол

Системы горячего водоснабжения предполагают укладку труб диаметром 1,6 см в стяжку пола. Затем стяжка завершается в выбранном вами покрытии, а зональная система управляется коллектором, обычно расположенным в шкафу. Тепло излучают не радиаторы, а вся плита пола.

Pros Самый энергоэффективный способ доставки UFH. Низкие эксплуатационные расходы.

Минусы Требует капитального ремонта существующей конструкции пола и поэтому лучше всего подходит для пристроек или новых построек.

Эта водная система LoPro Max для поверхностного монтажа имеет низкие эксплуатационные расходы по сравнению с эквивалентной электрической системой UFH. Например, 30-метровая ² электрическая система под полом будет стоить около 720 фунтов стерлингов в год, в то время как LoPro Max стоит 240 фунтов стерлингов при работе с газовым котлом. Однокомнатный, 4 м ² комплект, от 970,80 фунтов стерлингов, Nu-Heat

(Изображение предоставлено Nu-heat)

Накладной водяной теплый пол

Если вы не хотите перекапывать конструкцию пола, обратите внимание на системы напольного отопления таких компаний, как Nu Heat и Polypipe. Они состоят из изолированных панелей с каналами, проложенными для установки труб диаметром 1,2 см, которые можно укладывать поверх существующей конструкции пола. Панели добавляют всего 1,5 см к высоте пола и используют теплую воду так же, как и заглубленные системы.

Pros Простая в установке низкопрофильная система.

Минусы Относительно дорогая, и добавление этой системы в выбранные комнаты, которые являются частью одного этажа дома, вызовет перепады уровня между помещениями.

Электрическая

Электрическая система позволяет избежать необходимости поднимать уровень пола в существующих комнатах и ​​является популярным выбором для обогрева отдельных комнат. Электрические системы состоят из матов, к которым подключаются кабели в электрическую цепь дома. Работает через термостаты. Электрические коврики UFH тонкие и могут быть уложены на клей для плитки, что делает их очень популярными для ванных комнат.

Плюсы Простота модернизации. Идеально подходит для отдельных комнат. Дешевый в установке.

Минусы Относительно высокие эксплуатационные расходы по сравнению с водными системами.

Плиточные полы идеально подходят для использования с UFH из-за их низкого теплового сопротивления и высокой теплоемкости. Напольная плитка Hexagon от 29,95 фунтов стерлингов за м ² и настенная плитка Mono Patchwork от 49,95 фунтов стерлингов за м ² , обе Стены и полы (открывается в новой вкладке)

Каковы другие плюсы и минусы напольного отопления?

Мы попросили экспертов рассказать нам о преимуществах теплых полов, а также объяснить возможные недостатки.

«Поскольку электрические системы устанавливаются непосредственно под напольным покрытием и работают независимо от вашей системы центрального отопления, они особенно полезны для установки в одной комнате или там, где уровень чернового пола уже установлен», — говорит Мартин Конвей, менеджер по техническим услугам. в Pimlico Plumbers (открывается в новой вкладке). «Проволочные или матовые системы очень тонкие (около 3 мм) и не должны создавать проблем с разным уровнем пола, поэтому они практически не мешают существующему помещению.

«Мокрые системы обеспечивают циркуляцию теплой воды по пластиковым трубам, установленным под полом и подключенным к основному источнику центрального отопления. Эта система, как правило, лучше всего работает, когда трубы встроены в стяжку, так как это помогает рассеивать тепло, поэтому она подходит для новых конструкций пола, где черный пол может вместить трубопровод и цементную стяжку. Таким образом, мокрые системы с большей вероятностью будут использоваться в новостройках и пристройках или во время капитального ремонта».

Еще одним преимуществом UFH является экономия места. «Убрав радиаторы, вы получите до 15% больше полезной площади в доме», — говорит Том Эдмундс. «Вы больше не привязаны к расположению радиатора при оформлении комнаты и можете свободно меблировать. Это сценарий мечты дизайнера интерьеров».

У UFH есть и другие плюсы. «Теплый пол работает бесшумно и незаметен, защищен от несанкционированного доступа и удобен для детей — никаких горячих поверхностей», — добавляет он.

Какая изоляция нужна для теплого пола?

Требуемый тип теплоизоляции пола зависит от типа выбранной вами системы.

Для помещений на первом этаже и проектов реконструкции со сплошной конструкцией пола системы UFH необходимо будет укладывать непосредственно на предварительно установленную изоляцию из пенопласта или полистирола, чтобы соответствовать строительным нормам.

Существуют также системы для сплошных полов, конструкция которых включает изоляцию, например, система плавающих полов Polypipe, в которой половые панели из полистирола высокой плотности служат основанием для труб отопления, а также улучшают изоляцию.

Для комнат наверху требуемая теплоизоляция опять же зависит от выбранного вами продукта. Для этих немного более сложных установок требуются системы подогрева пола, которые можно устанавливать на полы без твердого основания, часто на подвешенные деревянные или обрешетенные поверхности. Здесь мы всегда рекомендуем использовать решение, которое включает в себя изоляцию, поэтому вы можете быть уверены, что изоляция идеально соответствует требованиям вашей системы.

Например, система подвесного пола Polypipe имеет изоляцию, специально разработанную для размещения между опорными балками, а ее решение с модульными нагревательными панелями представляет собой систему, состоящую из предварительно сконфигурированных панелей с уже встроенной изоляцией толщиной 3 см, которые можно легко соединить а затем устанавливается между лагами на месте.

(откроется в новой вкладке)

Получите Real Homes журнал с доставкой прямо к вашей двери и на ваше устройство

Не можете сходить в магазин, но не хотите пропустить последний номер вашего любимого журнала о домах? Не беспокойтесь, так как, подписавшись сегодня, вы будете получать все выпуски журнала Real Homes прямо к вашей двери и к вашему устройству.

От ошеломляющих завершенных проектов до последних идей по декорированию, которые вы можете воплотить в своем собственном пространстве, в каждом выпуске вы найдете много интересного и вдохновенного.

Пол с подогревом – лучший вариант для моего дома? №

UFH особенно эффективен для больших помещений открытой планировки, особенно с высокими потолками, поскольку весь пол излучает тепло вверх, согревая ноги и поддерживая комнатную температуру. Это лучистое тепло также означает снижение сквозняков, уровня влажности и переносимых по воздуху аллергенов.

Как правило, напольного отопления более чем достаточно в качестве автономного вида отопления. Однако его возможности часто определяются другими факторами, такими как напольное покрытие (см. ниже) и уровень изоляции здания (особенно стен и окон). Вот почему расчеты теплопотерь так важны, а индивидуальные тепловые характеристики здания будут указывать, сколько тепла вам нужно произвести.

Например, помещение с плохой теплоизоляцией и большим количеством стекол может не отапливаться полностью, когда на улице холодно (что означает необходимость дополнительной изоляции или дополнительного обогрева).

Существует ограничение на температуру пола, при которой система обогрева пола может работать комфортно, поэтому это может означать, что она не подходит для очень маленьких помещений, где отношение площади пола к объему помещения невелико.

Пол с подогревом – это хороший выбор для обогрева вашей кухни, особенно гостиной открытой планировки. Он хорошо работает с твердыми полами, часто используемыми на кухне, и означает, что вы можете использовать пространство на стене для хранения вместо радиаторов.

Подходит ли пол с подогревом для старого дома?

UFH может быть хорошим выбором для старого дома. Однако это не подходит, если будет поврежден исторический пол или подорван фундамент. Помните также, что бетонные полы и влагонепроницаемые мембраны могут нарушить равновесие конструкции, вызывая проблемы с влажностью. Альтернативный дышащий вариант – Limecrete. Это особенно хорошо работает с напольным отоплением и включает в себя совместимый слой изоляции.

Имейте в виду, что UFH может не иметь достаточной мощности для обогрева большого старого дома с плохой изоляцией.

Дешевле ли оставлять постоянно включенным пол с подогревом?

Дешевле ли оставлять теплый пол постоянно включенным, зависит от системы и времени года. Имейте в виду, однако, что для того, чтобы ваш дом был комфортным, вам нужно будет учитывать более длительное время прогрева по сравнению с радиаторной системой с некоторыми типами UFH.

«Вам не нужно постоянно включать пол с подогревом, — говорит Том Эдмундс. «Простые в использовании системы сухой фиксации, такие как Wundatherm, укладываются непосредственно поверх существующего напольного покрытия и обладают достаточной прочностью, чтобы поддерживать любую отделку пола, которую вы пожелаете. Система состоит из прочных полистироловых плит, способных к быстрому нагреву (от 35 до 40 минут), поддерживающих отделку плиткой, или систем зубчатых панелей с усиленной конструкцией, которые требуют гораздо меньшего количества стяжки (около 35 мм)».

Можно ли совмещать водяной теплый пол и радиаторы?

Комбинация обеих систем может стать решением для многих домов, так как радиаторы можно легко встроить в систему под полом.

Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многие люди все еще хотят, чтобы в их ванных комнатах были полотенцесушители.

Насколько легко управлять теплым полом?

Специализированные элементы управления UFH необходимы для обеспечения комфорта, быстроты реакции и энергоэффективности. Теплый пол требует больше времени для нагрева и остывания по сравнению с радиаторами, поэтому для преодоления этой временной задержки необходимы программируемые элементы управления.

Для домохозяйств с нерегулярным или ограниченным количеством людей, а также для домов отдыха полезно иметь дистанционное управление, чтобы можно было включить отопление за час или два до прибытия. Дистанционное управление также пригодится, если вы забудете выключить отопление.

Как выбрать правильную тепловую мощность

Ваш инженер-теплотехник или поставщик UFH спроектирует для вас систему, согласовывая мощность на квадратный метр с потребностью помещения в тепле, исходя из объема, характеристик теплопотерь стен, пола , крыша, окна и вентиляция, а напольное покрытие на ваш выбор.

Какие типы полов и черновых полов лучше всего подходят для полов с подогревом?

Существует множество напольных покрытий, которые можно использовать с UFH. «Если вы переходите на полы с подогревом, вам нужно подумать, какое напольное покрытие вы с ним сочетаете», — говорит Джессика Фокс, старший специалист по коммуникациям в Flooring Superstore . «Инженерный паркет может выглядеть так же хорошо, как и натуральная древесина. Другие варианты, такие как винил и ковер, также подходят».

Однако для наиболее эффективной теплопередачи выбирайте напольное покрытие из натурального камня, фарфоровую или керамическую плитку. Полированные стяжки и полимерные полы также имеют очень высокий уровень теплопередачи. Винил и линолеум, ламинат и инженерная древесина также могут подойти, как и ковер. Имейте в виду, что последний должен сочетаться с подложкой со значением tog менее 1,3, согласно Carpet Foundation (откроется в новой вкладке).

Наилучшим типом основания пола является стяжка, полностью закрывающая трубопровод и обеспечивающая плотную и проводящую среду для распространения и отвода тепла, проходящего по трубам. Затем это позволяет использовать более низкую температуру, обычно около 35 ° C, и делает систему UFH гораздо более эффективной.

• Узнайте больше о виниловых напольных покрытиях .

Каков процесс установки теплых полов?

Электрические системы обогрева пола может легко установить компетентный мастер-сделай сам, хотя большинство проектов по-прежнему выполняется подрядчиком, например, плиточником или электриком.

Большинство систем UFH укладываются на изоляцию со стяжкой. В этой ситуации прокладку трубопровода и подключение коллекторов может выполнить любой компетентный человек.

Если вы делаете это самостоятельно, выбранная вами компания должна предоставить вам чертежи расположения труб, а также руководства по установке или видеоролики, посвященные аналогичному проекту. Нужно просто следовать чертежам трубопроводов – проложить каждый отдельный контур от коллектора, прикрепить трубу к полу с помощью прилагаемых скоб, а затем вернуть трубопровод в коллектор. Все установки должны быть проверены до того, как будет уложена окончательная отделка пола.

Для электрических и газовых подключений требуется квалифицированный установщик.

Как измерить

Стандартные системы UFH имеют глубину от 15 до 16,5 см, включая 10 см изоляции, от 5 до 6,5 см стяжки, содержащей трубы теплой воды, а затем отделку пола.

Может ли пол с подогревом течь?

Если на каком-то этапе в трубы случайно не вонзят гвоздь, этого не произойдет. В полу нет стыков, а трубы рассчитаны и испытаны на срок службы 50 лет при температурах и давлениях, которые превышают требуемые системой.

В случае случайного повреждения отдельные трубы можно испытать под давлением, чтобы определить правильный. В деревянных полах трубу обычно можно открыть для ремонта, в то время как в стяжке пола необходимо будет выкопать землю, чтобы открыть трубу. Когда дело доходит до электрических систем, это просто случай снятия напольного покрытия и замены поврежденной цепи.

Есть ли гарантия на пол с подогревом?

Ищите системы, на которые в стандартной комплектации распространяется расширенная гарантия. Мокрые системы состоят из различных компонентов, и вы можете обнаружить, что на каждую часть предлагаются разные сроки гарантии — например, 25 лет на трубы и, возможно, два года на коллекторы. Как правило, коллекторы заменить проще, чем трубы, поэтому очень желательна длительная гарантия на сами трубы.

Для электрических систем расширенная гарантия обычно составляет порядка одного года для термостатов, которые легко заменяются, и 10 лет для нагревательных кабелей, которые не подлежат замене. Пожизненная гарантия также доступна с некоторыми брендами.

Глядя на гарантии, убедитесь, что компания, поддерживающая их, имеет некоторые основания. Появился ряд онлайн-компаний, предлагающих расширенные гарантии на свои системы, но если они перестанут существовать после сбоя системы, то эта гарантия будет бесполезной.

Электрическая система подогрева пола Sticky Mat от WARMUP PLC. с клеем, чувствительным к давлению, для быстрой и малозаметной установки. От 48,92 фунтов стерлингов за м² без НДС

Существуют ли другие невидимые системы отопления?

В качестве альтернативы напольному отоплению можно рассмотреть как системы плинтусов, так и стеновые панели.

Обогрев плинтуса

Системы водяного или электрического обогрева плинтуса являются отличным вариантом. Мокрые системы могут использоваться как с тепловыми насосами, так и с обычными котлами благодаря их большой площади поверхности и равномерному распределению тепла по помещениям.

Версии с прямым электричеством легче и проще устанавливать в помещениях, где нет газа или трубопроводов, но они дороже в эксплуатации. Однако их быстрое время отклика и равномерное распределение тепла компенсируют некоторые дополнительные затраты по сравнению с другими формами электрического отопления.

Установка системы отопления с плинтусом в типичном двухквартирном доме с двумя спальнями будет стоить от 3600 до 6000 фунтов стерлингов, хотя доступны более дешевые варианты, предусматривающие только поставку своими руками; рассчитывайте заплатить от 500 до 720 фунтов стерлингов за номер. 9№ 0005

Настенное панельное отопление

Модульные настенные и потолочные панели Variotherm — это решение для помещений, где напольное отопление невозможно, будь то ремонт или новостройка.
