Установка дверной ручки на межкомнатную дверь своими руками

Вы можете представить себе обычные двери без ручки? Казалось бы, такая незамысловатая конструкция, а на самом деле очень важный атрибут. Установка дверной ручки на межкомнатную дверь – это задача, с которой сталкиваются потребители при покупке и монтаже нового полотна. Решить проблему вполне реально своими силами. Важно только не ошибиться с выбором конструкции.

Типы дверных ручек

Существуют разнообразные виды ручек, которые непохожи друг на друга по цвету, форме, материалу, механизму и способу монтажа. Если за основу классификации брать последний признак, то выделяют два вида ручек:

1. Накладные.
2. Врезные.

Установка изделий первого класса выполняется просто и не доставляет серьезных хлопот. Они просто фиксируются к поверхности полотна в отличие от другого типа изделий. Монтаж врезных ручек предполагает предварительное высверливание отверстия в дверном полотне.

Врезные устройства подразделяются, в свою очередь, еще на два вида:

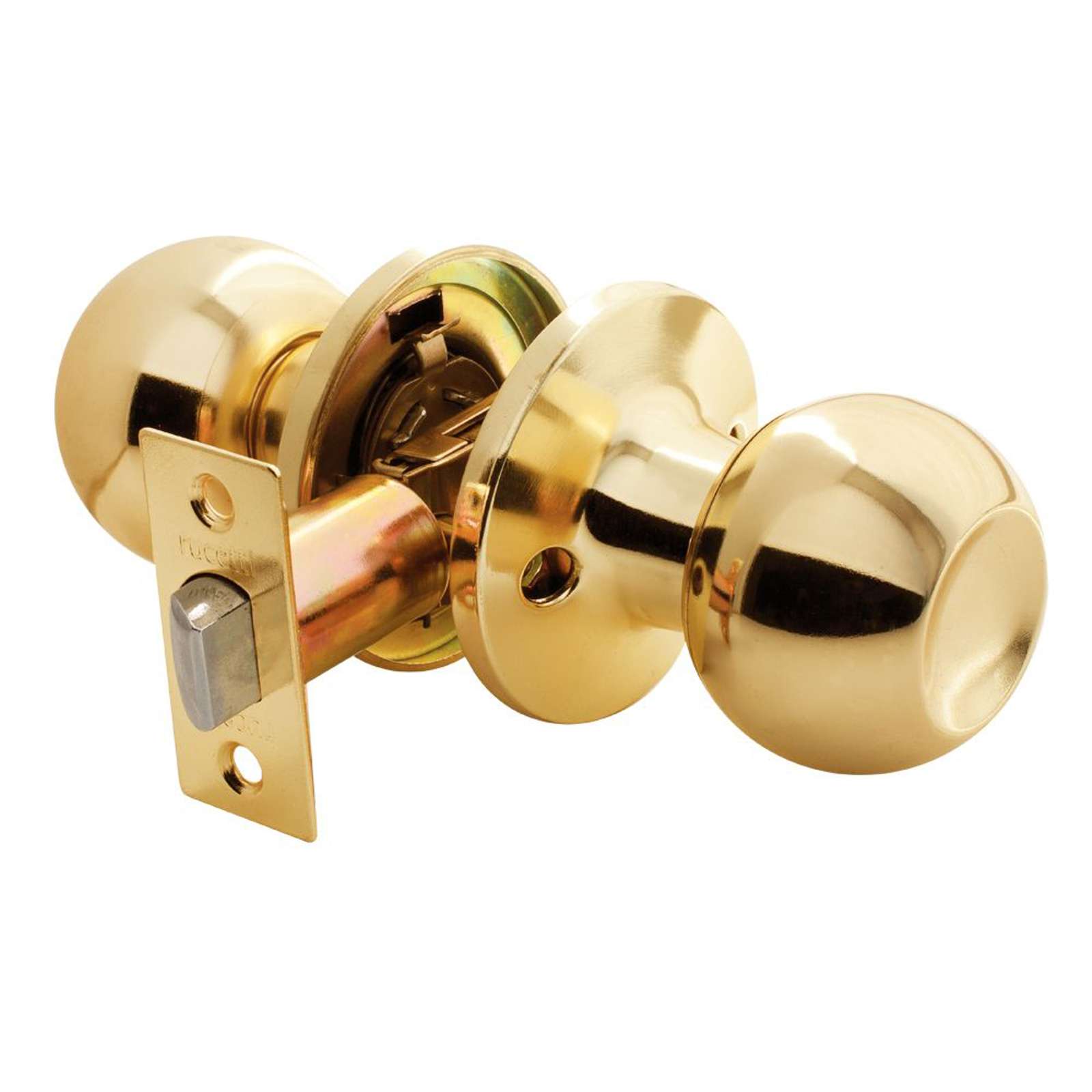

1. Поворотные или ручки-кнобы. Ими открывают дверь, не нажимая на рукоятку. Операция выполняется за счет поворота держателя. Такого рода устройство может быть оснащено фиксатором, который блокирует язычок замка. Это позволяет закрыть дверь с внутренней стороны. Ручки очень удобны в эксплуатации, так как имеют круглую форму.

   Поворотная ручка удобна в эксплуатации за счет круглой формы

2. Нажимные или ручки-защелки. Здесь несложно догадаться, что механизм приходит в действие после надавливания на рычаг.

   Нажимная ручка-защелка приводится в действие после нажатия на рычаг

При покупке фурнитуры уделите особое внимание на то, из какого сырья она произведена. Изделия бывают металлическими, деревянными, стеклянными или из природного камня. Подбирать их следует под цвет и модель полотна, а также под стиль интерьера.

Для раздвижных систем могут устанавливаться скрытые ручки

Стоит отметить, что рукоятки бывают скрытого типа. Они предназначены для таких раздвижных систем, как двери-купе. При движении створок изделия не мешают, не портят обои и стены.

Высота установки

На какой высоте монтировать рукоятку, нигде однозначно не прописано. Негласно ее устанавливают в изделиях из мдф и бруса на расстоянии одного метра от напольного покрытия. Ее можно немного опустить или приподнять – все зависит от вкуса хозяина жилой площади.

Высота установки дверной ручки составляет примерно 1 м

На высоту монтажа изделия влияет рост жильцов. Как показывает практика, ручка на расстоянии 1м – это оптимальный вариант для взрослых и детей. При установке учитывайте также уровень расположения рукояток на других дверях. Изделия должны быть на одинаковой высоте.

Необходимые инструменты

Чтобы поставить рукоять, вооружитесь инструментами, без которых сделать это будет непросто:

• простой карандаш;
• угольник;
• рулетка;
• стамеска;
• шуруповерт;
• дрель;
• сверло;
• коронка.

Коронку и шуруповерт можно заменить другими подручными средствами, но от этого пострадает качество работы и уйдет много времени.

Приступая к установке, ознакомьтесь с инструкцией к изделию. В ней обозначены все размеры, что поможет вам правильно подобрать по радиусу перьевое сверло и коронку.

Пошаговая инструкция по монтажу

Если вы до этого не сталкивались с подобным вопросом, не стоит бояться. С установкой рукоятки способен справиться даже тот, кто со строительством не связан. Просто нужно шаг за шагом следовать подробно описанной схеме.

Разметка полотна

Установку ручки начинают с нанесения разметки на двери

Нанесение разметки – это то, с чего начинается весь процесс. Подсчитав, на какой высоте расположится рукоять, поставьте метки на двери в тех местах, где будут проделаны отверстия.

Воспользуйтесь простым карандашом, рулеткой и уголком и нарисуйте на плоской поверхности полотна линию по горизонтали. Затем перенесите ее на торец и противоположную сторону створки.

На торцовой части изделия по центру начерченной линии ставим метку. Она указывает на место, предназначенное для углубления под язычок. От края створки на расстоянии 0,6 см нарисуйте точку с обоих поверхностей двери. Это место предназначено для рукояти.

Высверливание отверстий под рукоятку и замок

Совершенно не важно, в какой последовательности вы проделаете отверстия: вначале для ручки, а после для замка либо наоборот. Помните только, что дело не любит спешки.

Для рукояти проем высверливается дрелью и коронкой. Чтобы он получился ровным и аккуратным, сверлить надо с внутренней и внешней стороны двери на глубину, равную ½ толщины полотна.

Мастера советуют для большей точности пометить фломастером эту глубину на коронке. Придерживаясь этого правила, вы точно не повредите изделие. Чтобы отверстие получилось ровным, удерживай дрель прямо и не допускайте ее отклонения в любую из сторон.

При высверливании отверстия под ручку дрель нужно держать ровно

Для врезки защелки в межкомнатную дверь своими руками вооружитесь дрелью и пером. При этом нужно быть предельно осторожным, так как промежуток между перьевым сверлом и торцовым углом маленький.

Установка замка

Механизм надо вставить в просверленный под его проем. Прижмите накладку к торцу изделия и очертите ее карандашом со всех сторон.

Разметка накладки

Затем очистите стамеской полотно от верхнего слоя и сделайте углубление размером с толщину накладки. Это проделывается для того, чтобы вдавить ее в двери.

Углубление для накладки

Накладка фиксируется шурупами. Углубления для них делается еще до момента осуществления крепежа.

Фиксация накладки выполняется саморезами

Врезка ручки

Изделия с расположенными наружу шурупами не нуждаются в разборке. Устанавливая на место одну составляющую конструкции, надо постараться попасть в отверстие защелки 2-мя направляющими, оснащенными резьбой под болты.

Схема монтажа дверной ручки

После этого вставляется вторая составляющая устройства и стягивается болтами. Завинчивать надо равномерными движениями, чтобы рукоять нормально функционировала.

Изделия со спрятанными шурупами подлежат разборке. В помощь вам будет инструкция и специальный ключ. Рукоять снимается без проблем путем нажатия на стопор ключом. Ручку устанавливают на место после того, как разборная часть будет привинчена болтами.

Разметка лутки

Выполнив монтаж рукоятки, сделайте в лутке углубление для язычка. Для этого нужно правильно нанести замеры. Точно выполненная разметка – гарантия хорошей работы замка и самой двери.

Чтобы поставить метки, прикройте полотно и пометьте на лутке расстояние от верха до низа язычка. Угольником находим середину замка и ставим «крестик» в лутке. В месте отметки пробуравим инструментами углубление и избавимся от излишков материала стамеской.

Вырезание паза в лутке

До прикручивания накладки посмотрите, как закрывается полотно. Если отсутствуют трение и другие неполадки, это значит, что паз под язычок был сделан правильно.

Закройте дверь и попробуйте ее слегка подергать. Если она шатается, то это говорит о наличии небольшого люфта.

Не пугайтесь, это нормально. Когда к пазу прибавится ответная планка, все встанет на свои места.

Ответка крепится вровень с луткой. Точно так же, как при монтаже замка, ее следует утопить в лутке.

Ответная планка крепится вровень с луткой

Иногда после установки накладки люфт никуда не исчезает и двери по-прежнему шатаются. Этот дефект можно исправить, отогнув отверткой на ответке язычок с небольшой дырочкой.

Уход за дверной фурнитурой

Чтобы вещь прослужила долгие годы, за ней нужно ухаживать. Точно так же и с фурнитурой. С годами она стареет и изнашивается, что негативно сказывается на изделии в целом. Для замедления этого процесса не забывайте заботиться о фурнитуре.

Для ухода за ручками необходимо:

• Вытирать их от пыли водой со специальными средствами для чистки. Избегайте при этом средств, в состав которых входят кислоты, щелочь и абразивные частицы. Они могут повредить внешнее покрытие изделия, что приведет к появлению ржавчины. После мытья изделие нужно протереть сухой тканью.
• Подкрутить разболтавшуюся рукоятку. Если этого не сделать, механизм сломается.
• Оберегать изделие от грубых механических воздействий.

Кроме ручки, в вашей заботе нуждается также дверной замок. Под основным уходом в данном случае понимается регулярная смазка механизма специальными средствами. Иногда в качестве их замены используют подсолнечное или другое растительное масло.

Учитывая то, что до многих деталей механизма нелегко добраться, при смазке применяют специальную насадку в виде тонкой трубки. Нередко для этих целей снимают накладку или демонтируют рукоятку.

Для смазывания труднодоступных мест рукояти используют насадку-трубочку

Таким образом, изучив основные тонкости монтажа ручки, вы способны без посторонней помощи осилить эту задачей. Главное при этом – верить в свои силы и тогда награда в виде качественно установленной ручки не заставит себя долго ждать.

Установка замка в межкомнатную дверь: пошаговая инструкция

Хотите иметь свое собственное пространство и быть убежденным, что в него никто не проникнет? Тогда установка замка в межкомнатную дверь – это для вас единственно правильное решение. Сделать это можно самому, не прибегая к посторонней помощи. Важно только правильно подобрать фурнитуру. Она должна быть высокого качества, соответствовать интерьеру по форме, цвету и дизайну.

Выбираем замок для межкомнатной двери

По функции и конструкции выделяют несколько разновидностей дверных замков:

• обычная защелка или фалевый замок;
• защелка с фиксатором;
• врезной;
• магнитный;
• накладной;
• шпингалет;
• щеколда;
• сувальдный.

Обычная защелка

. Это наиболее примитивный вид замка, который используется практически во всех межкомнатных дверях. Он представляет собой незамысловатую конструкцию, состоящую из цилиндра и пластикового или металлического язычка. Нередко такой механизм монтируют вместе с ручкой, которая управляет язычком.

Защелка – самый простой механизм, устанавливаемый на межкомнатные двери

Назначение фалевого замка – держать дверь закрытой. Обычная защелка проста, надежна при эксплуатации, характеризуется широким выбором дизайна. Однако из-за чрезмерно простого механизма, она не нашла широкого применения.

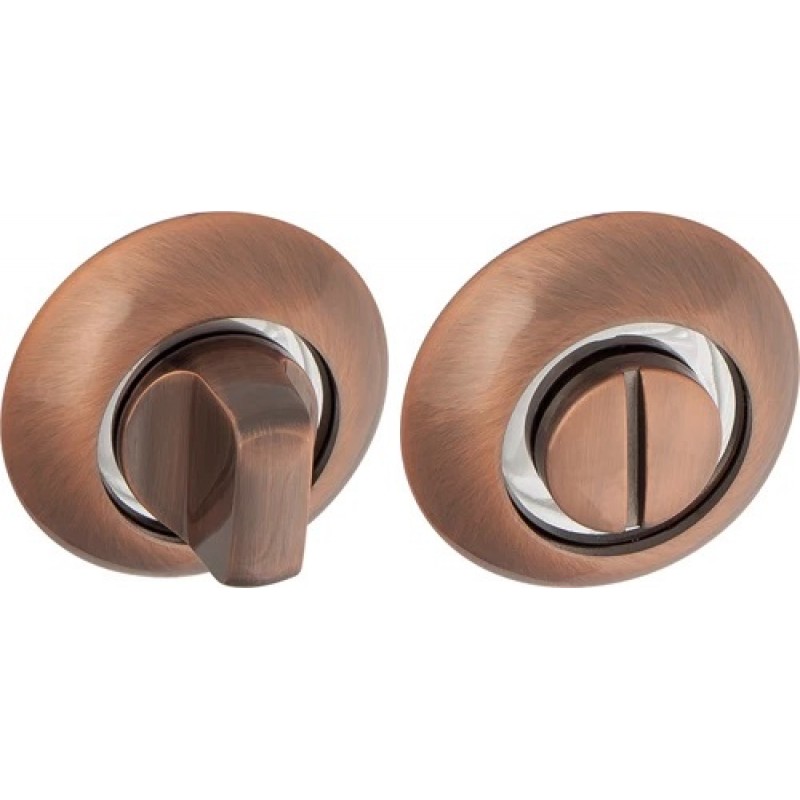

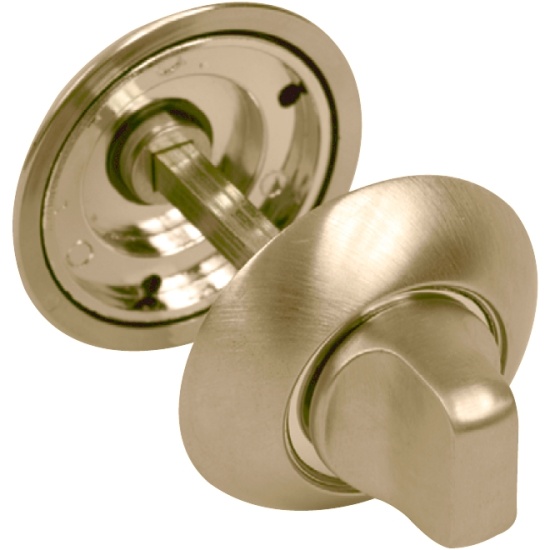

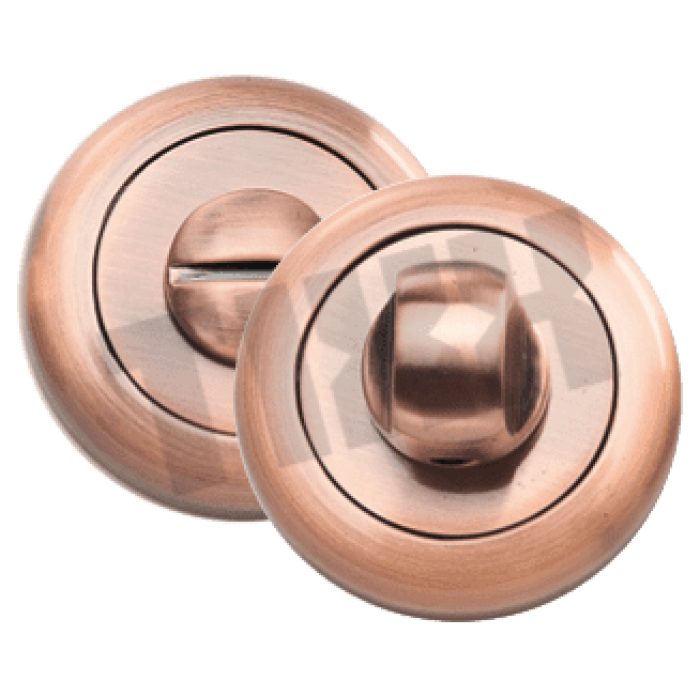

Защелка с фиксатором. Она считается вариацией обычной защелки, которая оснащается дополнительно фиксатором. Он блокирует движение ручки. Различают два вида: рычажный и кнопочный. Первый вид более практичный, надежный. Кнопочный замок ничуть не хуже, но с ним может быть такая неприятная ситуация как случайное захлопывание двери.

Защелка с фиксатором обладает рядом преимуществ: простой монтаж, несложная конструкция, широкий выбор моделей. Недостатком такого замка является слабый механизм фиксации.

Покупая изделие, обращайте внимание на то, чтобы движения язычка были плавными и возвращает ли пружина его внутрь двери.

Врезной замок. В народе его прозвали механизмом с личинкой для ключа. Внешне он похож на замок для уличных дверей, но обладает более простой конструкцией. В состав устройства входят цилиндр и замочный блок.

Врезные замки отличаются надежностью и долговечностью

Цилиндр бывает двух видов: «ключ-ключ» и ключ-вертушка». Первый устанавливают в том случае, если замком пользуются изредка. Второй, наоборот, подходит для более частого использования.

Врезными замками закрывают спальни, кабинеты, кладовые. Они надежно защищают от проникновения, долговечны, редко ломаются. Если говорить о минусах устройства, то сюда можно отнести сложность монтажа и зависимость параметров устройства от толщины двери.

Магнитный замок. Если можете себе позволить раскошелиться, то эта разновидность замка для вас. Он предназначен в первую очередь для помещений, в которых должно быть максимально тихо: спальни, детские, кабинеты.

Магнитный замок отличается бесшумностью, но стоимость его достаточно велика

Бесшумная работа обеспечивается за счет его конструкции, состоящей из ригеля, ответной планки, магнита, футляра под магнит. Ригель притягивается к ответной планке с магнитом, которая расположена на коробке.

Наряду с достоинствами изделия есть недостатки. Во-первых, это внушительная стоимость замка. Во-вторых, замковый корпус по своим размерам не очень компактный, из-за чего выглядит громоздко.

Накладной замок. Изделия этого вида по праву можно назвать раритетом. Однако, несмотря на это, спрос на него по сей день не падает из-за простоты механизма и несложной установки.

Нынешние модели могут похвастаться удобным корпусом. Устройство монтируется с внутренней или наружной стороны двери, обеспечивая тем самым защиту от неожиданного проникновения.

Шпингалет. Первоначальным назначением замка было закрепление одной из створок двойных дверей. В настоящее время его устанавливают преимущественно в ванной, туалете.

Шпингалет устанавливается в ванных комнатах

Принцип работы данного изделия такой простой, что с ним справится даже маленький ребенок. Его монтаж не требует специальных знаний и опыта.

Щеколда. Это простейший вид замка. Щеколдой называют металлическую пластину с выдвигающимся рычагом. Ее ставят как основной или вспомогательный замок.

Сувальдный замок. Механизм получил широкое распространение благодаря высокой степени надежности и защиты. Его используют как для уличных, так и для межкомнатных дверей.

Для фиксации засова в механизме применяются пластины (сувальды) с разнообразными по форме пазами.

Сувальдный замок обладает высокой степенью защиты

Для каждой пластины подходит соответствующий профиль бородки ключа. Замок отроется лишь тогда, когда сувальды станут в правильное положение и освободится паз для прохождения засова.

Если вы сделали свой выбор в пользу стильного, но простого замка, можете браться за работу.

Инструменты и материалы

Для установки механизма понадобятся следующие материалы:

• ручки любой формы (круглые, в форме буквы «Г») – 2 штуки;
• цилиндровый механизм с пружиной;
• винты для крепления, которые соединяют цилиндровые механизмы;
• ригели;
• розетки для закрытия цилиндровых устройств – 2 штуки.

Кроме материалов, для работы нужен небольшой комплект инструментов:

• простой карандаш;
• рулетка;
• дрель;
• офисный ножик;
• стамески на 0,1 и 0,2 см;
• перьевое сверло 2,3 см;
• сверло на 0,2 см;
• коронка на 5,4 или 5 см исходя из толщины двери;
• скотч малярный;
• молоток.

Если чего-то из перечисленных инструментов не оказалось дома, придется докупить. Стоимость у них невысокая, а в хозяйстве всегда пригодятся.

Монтаж замка

Поставить механизм самостоятельно не составит большого труда. Нужно только забыть про спешку, быть достаточно внимательным. Успех дела зависит от множества факторов, в том числе от типа двери.

Легче всего вставить замок в деревянное полотно. Сложнее будет с изделием из мдф, так как здесь уже требуется наличие умений, знаний. Поэтому в данном случае лучше не рисковать, а позвать на помощь мастера своего дела.

В противном случае, плохо выполненная работа приведет к повреждению механизма, отчего его нужно будет отремонтировать или вообще понадобится полная замена изделия.

Подготовительный этап

Нанесение разметки – это начальный этап на пути установки замка. Первое, что нужно сделать, – это предотвратить возможные повреждения двери.

Замок монтируют на расстоянии около 1 м от пола

С этой целью отмерьте расстояние на полотне 0,9 – 1,1 м от напольного покрытия – это месторасположение замка. Затем наклейте в том месте малярный скотч на торец и поверхность двери. Подобная процедура не только обезопасит ваше изделие от царапин, но и облегчит нанесение замеров.

С замком в наборе продается шаблон. Он позволяет нанести безошибочно метки, указывающие на положение отверстий. Для этого сложите трафарет по линии сгиба и прикрепите к торцу. Затем саморезом отметьте на торце и на плоской поверхности полотна центры отверстий.

Выборка отверстий под ручку и механизм замка

После нанесения разметки принимайтесь за нижеуказанные этапы работы:

1. На плоской поверхности полотна проделайте шуруповертом и коронкой по дереву отверстие. Его необходимо начать делать с одной стороны двери, а продолжить с обратной. Это позволит избежать повреждений изделия.

   Для создания отверстия используется коронка по дереву

2. Перьевым сверлом просверлите в торце двери проем для защелки. Сверло должно выйти под прямым углом в отверстие, сделанное ранее.

   Проем для защелки выполняют перьевым сверлом

3. Ровно вставьте защелку в отверстие и очертите карандашом.

   Разметка защелки

4. Выньте ее и офисным ножом снимите наружный слой полотна строго по начерченным линиям.
5. Выберите стамеской углубление для ригеля, глубина которого должна быть не больше толщины его рамки.

   Выборка углубления для ригеля

6. Установите защелку, прикрепите ее саморезами. Если она легла неплотно, подрубите проем стамеской в местах выступа.

   Установка замка

Врезка замка фрезером

Фрезером называют небольшой вертикальный станок. Он достаточно прост в обращении, поэтому даже новичок сможет им управлять. Чтобы врезать замок при помощи станка в межкомнатную дверь своими руками, необходимо:

• Поставить полотно перпендикулярно на бок и зафиксировать его стапелем.
• Замерять и нанести отметки для язычка.
• Приставить замок к створке так, чтобы намеченная линия шла четко посередине проделанного углубления под язычок. Обвести карандашом тело изделия, а также планку по верхней и нижней границам.
• Нарисовать ровные прямые на торцовой части полотна. При необходимости воспользуйтесь угольником.
• Выбрать станком проем для замка.
• Сменить в станке фрезу, исходя из габаритов планки, и настроить нужную для ее толщины глубину. Сделать в центре выемку.
• Сделать гнездо под замочный корпус. Для этого ведите станком посередине разметки ровную линию.
• На полученной линии просверлить дрелью отверстия. Древесина, которая осталась, убирается молотком и стамеской.

Проем для замка можно сделать фрезером

Таким образом, получился проем для замка. Чтобы проверить, правильно ли все выполнено, вставьте устройство в посадочное место.

Врезка замка без фрезы

Отсутствие фрезы – это не повод откладывать установку замка до лучших времен. Для выполнения монтажа, подойдут самые обычные инструменты, которые найдутся в любом доме.

Схема монтажа врезного замка

Хотя следует отметить, что есть случаи, когда без профессионального станка не справиться. Например, монтаж замка с защелкой.

Вставка механизма с личинкой

Иногда замок монтируют в дверь, в которой уже есть ручка. Именно для таких ситуаций предназначены механизмы с личинкой. Они имеют форму прямоугольника, поэтому эта работа покажется непосильной для мастера-самоучки.

Замки с личинкой монтируются в двери с установленной ручкой

Однако вам не понадобятся инструменты и багаж умений. Только попробовав, вы узнаете, как несложно вставить замок с личинкой в деревянную дверь.

Для этого найдите место для замка (над ручкой или под ней) и беритесь за выполнение нижеперечисленных пунктов:

• На торцевой части начертите осевую линию там, где монтируется механизм.
• Приставьте замок и сделайте метки, указывающие на высоту изделия.
• Просверлите по осевой линии отверстия с небольшим расстоянием между ними.
• Сверлом уберите перемычки между отверстиями и сделайте аккуратное гнездо, соответствующее размерам замка.
• Поставьте механизм в получившийся проем, зафиксируйте его саморезами. Офисным ножом наметьте и вырежьте периметр замочной пластины приблизительно такой же толщины, как и она сама.
• Уберите механизм и сделайте стамесками проем для устройства.
• Приставьте замок к плоской поверхности полотна и отметьте местоположение личинки. Затем обведите по контуру личинку. То же самое проделайте с обратной стороны двери.
• Просверлите отверстие для личинки. Чтобы устройство свободно зашло, нужно немного выйти за пределы контуров разметки.
• Поставьте замок и прикрутите его саморезами, отверстия под которые необходимо было сделать заранее.
• Закрепите личинку и проверьте, как функционирует механизм. Поставьте на нее с помощью саморезов накладки в качестве декора.

Установка ответной части замка

Это завершающий момент монтажа замочного механизма. Чтобы установить ответную часть, выполните следующие действия:

1. Прикройте дверь и нанесите на проем две линии, расстояние между которыми соответствует размеру замочной защелки.
2. Померяйте, на каком расстоянии находится начало защелки от угла двери.
3. Отмеряйте точно такое же расстояние на проеме – это начало углубления.
4. Если вы собираетесь утопить ответную часть в косяке, то установите ее на место и обведите карандашом по внутреннему и внешнему контуру. Если нет, то очертите только внутренний.
5. Перед установкой ответки, сделайте инструментом углубления под язычок и саморезы.
6. Установите ответную часть и закройте двери. При возникновении лишнего люфта устраните его, отогнув язычок на ответке.

Ответную часть замка закрепляют с помощью саморезов

Таким образом, вы подошли к финишной прямой. Монтаж нового замка или замена старого – это процесс не очень сложный, но требующий аккуратности. При смене прежнего механизма убедитесь лишний раз в целесообразности переустановки. Ведь проблему иногда можно решить путем простой регулировки устройства.

Врезка замков и петель в межкомнатные двери своими руками

Правильная врезка и установка замков, петель в межкомнатные двери своими руками.

Если вы решили установить межкомнатные двери своими руками, стоит отметить, что проще всего, когда врезка дверных замков и петель — выполнена не своими руками, а на базе завода изготовителя. Как правило, у производителя такая фурнитура тщательно подобрана, надежна и имеет отличные эксплуатационные характеристики. Подробнее о выборе дверных замков читайте здесь. Покупая двери с установленной фурнитурой, однако, можно столкнутся с некоторыми сложностями выбора. Самое распространенное — не подходит цвет или конструкция. Например, хочется замок цвета золота а производитель говорит хром. Или нужны итальянские магнитные замки AGB, с бесшумным закрыванием как у Morelli, с пластиковым язычком, а предлагают сталь. Касательно петель можно обойтись малой кровью — купить петли дверные накладные без врезки. Петля универсальная без врезки смотрится не так эстетично но все же.

Оглавление

Выход из положения есть всегда — просто купить то, что нужно, врезать замки/петли своими руками и установить. Экономить на фурнитуре не стоит, так как вышедший из строя механизм может существенно затруднить дальнейшую эксплуатацию межкомнатных дверей. Точно такой же замок или дверные петли могут больше не выпускать, а аналог, как правило, «не сядет» в уже сформированный паз. Мы рекомендуем врезать и установить бесшумные или магнитные замки AGB, Morelli (Италия). На протяжении вот уже более чем 10 лет, установочные размеры этих изделий одинаковы и вы с легкостью сможете заменить их по необходимости, хотя они просто не ломаются.

Итак замки, универсальные или скрытые петли подобраны, куплены и привезены, нужна врезка своими руками. Например, мы, для незнакомой фурнитуры, сначала чертим схему предстоящей врезки в реальном размере программы AvtoCAD, для автоматизированной установки, но можно выполнить разметку и согласно инструкции изготовителя, тем более, если врезка замка и петель будет выполнена своими руками. Разметка — ответственный этап, необходимо уделять ей повышенное внимание. «Семь раз отмерь, один раз отрежь» — работает! В противном случае изделие испорчено, поставщик вам его не обменяет, а это немалые денежные потери. Разметка напрямую зависит от типа замка, его особенностей. Плясать важно от отверстия под ручку. Если не учесть это, то дверные ручки могут получиться на разных расстояниях от низа дверного полотна, а если двери установлены в непосредственной близости друг от друга выйдет — упс или ой! В расчетах и разметке пользуйтесь угольником, рулеткой, карандашом, шилом или строительным ножом.

Врезка дверных замков петель своими руками — способы

1. При помощи сверла и стамесок — дедовский метод

Самый распространенный, что называется «бытовой» вариант.

Разметка и врезка межкомнатного замка

Берем рулетку и отмеряем от низа полотна, по торцу где будет врезаться замок 95 см (это наш стандарт, можно и 100 см), прикладываем угольник, проводим поперечную линию и переносим разметку на плоскости полотна, для разметки под дверную ручку. Разметка выполняется остро отточенным карандашом или шилом.

Рис. 1

Берем замок и замеряем угольником расстояние от лицевой планки до средины квадратного отверстия ручки и наносим полученное на плоскости полотна с двух сторон. Прикладываем замок к торцу полотна, так чтобы проведенная заранее линия под ручку получилась в центре отверстия квадрата и отмечаем верхний и нижний край замка. Этот размер и будем высверливать. Далее угольником размечаем центр полотна и проводим осевую линию врезки.

Рис. 2

Видео 1

После выполнения разметки под замок и по прочерченной осевой линии, на торцевой части полотна делаются рассверливания пером (как правило, 14-16 мм, в зависимости от толщины замка), как можно чаще друг от друга. Для того чтобы не высверлить лишнего, на перьевом сверле делается засечка под глубину замка при помощи изо или малярной ленты.

Рис. 3

Фишка в том, что бы не зацепить пером соседнее отверстие, так как вращающееся с большой скоростью сверло, может резко заклинить, застрять и попортить дверь. Затем паз формируется с помощью нескольких плоских стамесок, выбирая сначала излишки древесина вдоль полотна, а уж затем подчищая боковые плоскости, да бы не расколоть полотно. Затем высверливаются отверстия под ручку, и по необходимости под цилиндр (ключевину) или завертку. Важно сверлить отверстия с двух сторон полотна, а не насквозь! В сформированный паз вставляется замок, выравнивается относительно высверленного отверстия под ручку, его накладная, декоративная планка обводится остра отточенным карандашом и делается завершающая выборка стамеской.

Видео 2

Все, врезка замка выполнена своими руками!

Врезка ответной части замка

Ответная часть или «ответка» врезается после установки дверного блока. Разметка очень простая. Закрываем дверь и сквозь притворный зазор размечаем нижний и верхний край защелки. Проводим поперечные линии на коробе. Далее угольником замеряем расстояние до края язычка на двери и переносим его на коробку. Это и будет ограничитель предстоящей за сверловки и установки ответки.

Пером высверливаем два отверстия, а центральную часть выбираем стамеской. Прикладываем ответную планку замка, насверливаем отверстия под винты и крепим ее. Пробуем — все работает. Ответку следует углублять только если ее толщина превышает 1 мм. Делается это стамеской предварительно выполнив обводку прикрученной ответной части.

Разметка и врезка дверных петель

Фишка в том, что разметку и врезку петель следует начинать с дверного полотна. И так дверь у нас 2000 мм, а петля 200 мм, отмеряем от верха полотна по торцу 20 и 160 см, проводим поперечные линии, прикладываем петлю параллельно торцу полотна ниже линии и остра отточенным карандашом делаем отметки края.

Правильнее размечать именно ту петлю, которая будет в последствии установлена именно в этот паз, так как заводская штамповка может отличаться. Берем и своими руками, да при помощи стамески, да как показано на видео, врезаем нижнюю и верхнюю петли в дверь.

Видео 3

Еще одна фишка — глубина врезки. Бывает так, что зазор между параллельно сложенными частями петли менее 2-х мм, а требования к петлевому зазору дверного блока, как раз 2 мм. В таком случае, петлю необходимо углубить чуть меньше. Бывает зазор больше 2-х мм, тогда петля все равно врезается заподлицо с плоскостью торца! С петлевым зазором собранного блока, таким образом, придется смириться, но учесть этот момент при расчете, разметке и запиловке верхнего элемента коробки, так как на него стандартно отпускается 6 мм, 4 мм с притворной части и 2 мм с петлевой соответственно.

Следующий этап, врезка петель в коробочный элемент блока. Итак петли врезаны и установлены в полотно, прикладываем короб и отмечаем края петель. Прикладываем петлю к меткам параллельно дверной коробке и обводим карандашом.

Есть один правильный нюанс. Следует заранее учесть тот факт, что толщина дверного полотна и ширина четверти коробки от уплотнителя до края, может быть разной, а ведь нам так необходим хороший притвор, то есть плотное (но не слишком!) прилигание уплотнителя к полотну в закрытом состоянии установленной двери! Для этого, перед врезкой петель, замеряем эти величины.

Допустим полотно 40 мм а четверть 42 мм, что же делать? Все очень просто, необходимо врезать петлю в коробку глубже на 2 мм к уплотнителю, чем в полотно. Но это изначально неверно, так как в данном случае, посаженная глубоко петля оголит часть врезки, а при открывании/закрывании двери — начнет подтирать о короб или наличник издавая неприятный скрип. Потому правильнее не утопить петли в коробке, а выдвинуть их на полотне и на те же самые 2 мм.

Недостатки

• велик риск повреждения покрытия дверного полотна в результате проскока перьевого сверла или стамески, особенно, если инструмент до начала работ не заострен до уровня бритвы! Точите режущий инструмент, пользуйтесь новыми сверлами,
• велик риск попросту, расколоть неумелыми действиями полотно или, скажем, над колоть, что потом существенным образом повлияет на прочность и долговечность дверных блоков и конструкций,
• эстетика врезки может не понравится вам, особенно если опыта «резьбы по дереву» нет,
• это будет долго, но «долго» — совсем не то что должно испугать начинающего мастера, жаждущего врезать замки и петли своими руками,
• перечень можно продолжать, но врезка замка в межкомнатную дверь своими руками уже выполнена, а это — главное!

Преимущества

• в умелых, прилежных и старательных руках, прямо всех недостатков может и не быть, не пугайтесь,
• дешевизна применяемого инструмента, особенно если практиковать «бытовым». Не покупайте откровенно дешовые стамески и перьевые сверла!

2. Врезка петель и замков в двери ручным фрезером.

Технология завит от типа применяемого оборудования. Есть технология шаблонной фрезеровки, когда все манипуляции производят по заранее подготовленному шаблону или при помощи «линейки», с использованием фрез разного диаметра и длинны. Есть, конечно, и проф оборудование, где все продуманно и приспособлено для произведения работ. В любом случае — основной принцип это вращающаяся со скоростью приближенной к 25 тыс. об./мин. фреза с помощью которой и происходит правильная врезка петель, замков в межкомнатную дверь своими руками. Например мы, в своей работе применяем более трех типов фрезеров производителей Makita и Virutex, различные шаблоны и испанский шаблон-держатель, винтовые и спиральные фрезы разного диаметра от «CMT» Германия.

Разметка для врезки фрезером, не отличается от бытовой, а сама фрезеровка имеет ряд фишек, о которых речь пойдет ниже.

Что касательно дверного замка, то врезка его своими руками при помощи фрезера осуществляется по стандартной линейке, идущей в комплекте оборудования, разного диаметра фрезами. В общем — ничего сложного, главное что бы ход цанги с фрезой обеспечивал ей необходимую глубину погружения, на высоту замка соответственно. На видео врезка замка своими руками при помощи фрезера выполнена со смещением к левому краю. Это еще одна тонкость установки бесшумных замков AGB и не только. Ответная часть замка с язычком имеет закругление и должна быть установленна им по краю короба, так вот чтобы ответка стала красиво, нужно это учесть при врезке, сместив по необходимости замок по полотну.

Врезка фрезером петель своими руками, имеет ряд особенностей. На полотне двери, все аналогично замку, по линейке выбираем плоскость, глубину и параллельный край, далее формируем торцевой край стамеской на 30-40 мм.

Фишка — для того что бы торцевой край получился красивый и точный, стамеску в момент удара молотком необходимо держать перпендикулярно плоскости, скалывать и подчищать древесину в несколько этапов, по чуть чуть, это важно.

Сложнее врезать петли своими руками в дверную коробку, так как в отличии от полотна, имеющего одну плоскость прижимания, коробка состоит из двух плоскостей. Фрезеровать по сути придется нижнюю плоскость а прижимать площадку оборудования к верхней. Задача не из лёгких, а потому, наши фрезера имеют специальные доработки площадки. Есть конечно всякие приспособления, каретки, шаблоны и даже специальный петлевой фрезер производства Вирутекс. Каретками не пользовались, шаблоны под каждую петлю, устанешь делать, а вот петлевой Вирутекс — вещь, но стоит дорого, да и не нужен нам. Как же вам врезать петли в коробку простым фрезером, да своими руками — не знаю, зашел в тупик, появятся идеи, дополню статью.

Недостатки

• дороговизна оборудования,
• всевозможные нюансы, связанные с неумелым использованием.

Преимущества

Наши статьи, работы на фото или видео оставили приятное впечатление?
Тогда жмите на кнопки, помогите другим узнать о нас.

Сборка и установка двойной распашной межкомнатной двери своими руками

Эта статья посвящается установке двойных (двустворчатых) межкомнатных дверей своими руками, в ней я расскажу как установить такую дверь, что необходимо учитывать, ведь работа достаточно трудоёмкая и кропотливая. Здесь будет рассказано о распашной двойной двери, присмотреть и приобрести → двустворчатые межкомнатные двери можно в магазине по ссылке.

Двойная межкомнатная дверь

Содержание:
1. Где применяются двустворчатые (двойные) двери, где их устанавливать.
2. Из чего состоит распашная дверь.
3. Демонтаж старой двойной двери.
4. Виды наличников и способы запила коробки.
5. Необходимые инструменты.
6. Собираем двойную дверную коробку.
6.1 Отмеряем верхнюю планку.
6.2 Отмеряем стойки.
6.3 Выбираем пазы под стойки.
6.4 Сборка коробки.
7. Установка дверных петель своими руками на двойную межкомнатную дверь.
8. Устанавливаем двойную дверь.
9. Запениваем швы.

Где применяются двустворчатые (двойные) двери, где их устанавливать

Устанавливать двойные двери можно везде, где душа пожелает. Но, есть пара условий: двери должны соответствовать назначению, то есть наружные установлены снаружи, а межкомнатные внутри помещения.

Второе условие — это ширина проёма, где вы устанавливаете дверь. Если он двойной, то проблем нет, а если одинарный, то необходимо расширять проём. Тут нужно быть внимательным, поскольку это является перепланировкой и расширять проём с одинарного или полуторного на двойной, особенно в несущей стене, нужно после согласования перепланировки и соответствующего разрешения от БТИ.

Расширение дверного проёма в несущей стене требует разрешения и соответствующего укрепление проёма

Предположим, что у вас дверной проём двойной, либо вы предприняли все необходимые действия и с разрешения БТИ расширили ваш проём или сформировали новый. Если в вашем старом двойном проёме установлена старая двойная дверь, сначала её нужно демонтировать, давайте с этого и начнём.

Из чего состоит распашная дверь

Итак, при демонтаже двери мы узнали из чего она состоит, давайте повторим и разберём популярно:

• Дверное полотно — это сама дверь.
• Дверная коробка — бруски (в основном из МДФ или дерева, если дверь подороже) особой формы, которые крепятся в дверном проёме, дверь закрывается в коробку.
• Дверные наличники перекрывают монтажные стыки между коробкой и краями стены.
• Дверные петли — то, на чём висит дверь в дверной коробке.
• Доборная планка — не всегда обязательный атрибут, используется, чтобы перекрыть широкий дверной проём (на фото ниже показано где она).
• Замки, защёлки, ручки…

Из чего состоит межкомнатная дверь

Теперь узнаем, как демонтировать старую двойную дверь, если она есть.

Демонтаж старой двойной двери

Дверь демонтируется достаточно просто. Первым делом снимаются дверные полотна. Стоит уделить внимание петлям, на которых они крепятся, они могут быть съёмные и нет. Со съемных петель дверь снимается просто: необходимо открыть дверь на 90 градусов и, приподняв её, снять верхнюю часть петель с двух штырей. Если снять дверь мешает наличник сверху, то сначала необходимо демонтировать его.

Если дверь не на съёмных петлях, требуется открутить одну из петель от дверного полотна или коробки.

Несъёмные дверные петли «бабочка»

После того, как дверные полотна сняты, нужно демонтировать дверные наличники.

Если наличники старые, для демонтажа можно использовать любой подручный инструмент: топор, молоток и/или ломик-гвоздодёр.

Относительно новые наличники крепятся в основном на тонкие финишные гвоздики, найти их на двери не составит труда. Такие наличники можно снять прямо руками, чем то поддев их сбоку.

Современные наличники крепятся на финишные гвозди

Следующим шагом демонтируем дверную коробку. Опять же, если она старая, то пропиливаем ножовкой вертикальные стойки коробки посредине и пускаем в дело лом, удаляя части стоек по одной. При этом, если не собираетесь делать ремонт стен, то нужно быть аккуратным, чтобы не повредить стены, особенно если они не бетонные, а, скажем, гипсовые.

Если дверь, которую вы демонтируете относительно новая, то скорее всего она крепится на саморезы с торца дверной коробки в стену и дополнительно на монтажную пену. Саморезы нужно выкрутить, пену прорезать ножом и демонтировать коробку.

Установка двери — дело достаточно хлопотное, сложное и трудоёмкое. Установить раздвижную дверь гораздо проще, нежели распашную, особенно, если приобретать комплект для самостоятельной сборки, такие имеются в продаже. Теперь рассмотрим виды наличников и способы запила дверных брусков.

Виды наличников и способы запила коробки

Наличники могут быть:

• угловые или
• накладные.

Угловой (Г-образный) и накладной наличник

Угловые устанавливаются в паз коробочного бруска, накладные прибиваются финишными гвоздиками к брускам или сажаются на клей (в редких случаях).

Накладные наличники могут быть:

• плоскими или
• скруглёнными,
• есть ещё фрезерованные наличники, но они сложны для установки своими руками.

В зависимости от того, какой у вас наличник, он может по разному пропиливаться и стыковаться:

• под прямым углом (для плоских наличников),
• под 45 градусов (для скруглённых).

Так же в зависимости от наличников пропиливаются и стыкуются бруски дверной коробки в углах:

• под 45 градусов или
• перпендикулярно.

Запил брусков коробки под 45 градусов и перпендикулярно

Делается это для симметрии, чтобы и коробка была пропилена под 45 градусов и наличник; коробка под прямым углом и наличник. Перпендикулярно немного проще.

Теперь о необходимых инструментах.

Необходимые инструменты

Для распила брусков дверной коробки потребуется инструмент:

• Либо электрическая торцовочная пила, которая позволяет получить более лучший рез и ускорить процесс работы.

Торцовочная пила

• Либо ручная ножовка с мелким зубом и стусло.

Ножовка и стусло

• Так же стусло и ножовка могут представлять собой единый инструмент, практически торцовочную пилу, но с ручным приводом.

Стусло с ножовкой

Что ещё из инструментов и материалов потребуется для сборки коробки двойной двери:

• молоток;
• шуруповёрт;
• стамески, 2 шт — широкая, около 20 мм и поменьше, около 10 мм;
• сверло по дереву 3 мм;
• саморезы 3,5*50-60 мм;

Собираем двойную дверную коробку

Самым первым делом нужно определиться куда будет открываться дверь и с какой стороны будет притвор.

Где притвор у дверной коробки

Вторым делом нужно подготовить спокойное, чистое и просторное место, что бы никто там не ходил и туда спокойно можно было положить всю дверную коробку.

Отмеряем верхнюю планку

Нужно замерить и отрезать верхнюю перекладину, для этого суммируем два полотна по ширине, плюсуем зазоры между полотном и коробкой с двух сторон и ещё один между двух полотен, а так же плюсуем два раза по толщине притвора.

Удобнее всего принимать зазоры по 0,4-0,5 см, поскольку меньше будет уже сложнее в работе, а больше не нужно.

Ширина верхней планки = (ширина дверного полотна * 2) + (зазоры * 3) + (толщина притвора * 2).

Итого, к примеру, (2 полотна по 80 см) + (3 зазора по 0,5 см) + (2 толщины притвора по 3 см), получаем 167,5 см.

«7 раз отмерив» отрезаем перекладину.

Отмеряем стойки

Длина (высота) стоек состоит из высоты дверного полотна, зазора между полотном и верхней планкой, зазора между полотном и полом.

Ещё раз.

Высота стоек = высота дверного полотна (в основном 200 см) + зазор между полотном и верхней планкой (0,5 см) + зазор между полотном и полом (1-1,5 см).

К примеру, 200 см + 0,5 см + 1,5 см = 202 см.

«7 раз отмеряем» и отрезаем стойки.

Выбираем пазы под стойки

Прикладываем стойку к перекладине перпендикулярно, так, как они должны быть, боковые грани стойки и перекладины совмещаем строго в заподлицо (тут важен каждый мм). Отмечаем место выемки выступающей части дверного бруска на перекладине с обоих сторон. Ещё раз проверяем размеры и, если всё правильно, выбираем эти места ножовкой, стамеской и молотком, аккуратно!

Сборка коробки

Вставляем стойку в паз на перекладине, плотно и ровно прижимаем одной рукой (или держит другой человек) и просверливаем шуруповёртом со сверлом отверстия сквозь стойки в перекладину на длину саморезов.

Здесь важно сверлить ровно, чтобы сверло не просверлило брусок сбоку, не ушло в бок, в лицевую его часть. Закручиваем саморезы. Коробку нужно совмещать плотно, при минимуме зазоров.

Собрав коробку, приступаем к разметке и установке дверных петель.

Установка дверных петель своими руками на двойную межкомнатную дверь

Важно не перепутать где будут располагаться петли на дверях. Установите собранную дверную коробку на место (хотя бы к стене) и двери, и отметьте места для петель слегка карандашом), учитывая куда будут открываться двери. Так же проверьте правильность верх/низ на двери.

Лучше и удобнее всего использовать съёмные петли, так же важно не перепутать петли при покупке, они бывают правые и левые.

От верхней планки на притворе коробки, учитывая зазор между верхней планкой и полотном отмечаем места для петель. Это будет 20,5 см и 180,5 см. На дверном полотне отмечаем без зазора, то есть 20 и 180 см (если дверь высотой 200 см).

Прикладываем петли, на 1,5 мм сдвигая их в сторону оси от двери, то есть ось не должна вплотную прижиматься к двери и коробке.

Дверная петля на 1,5 мм должна выступать из дверного блока и полотна

Обводим контур петли карандашом, убираем петли и вырезаем место под них с помощью стамески и молотка.

Вырезаем место под петлю стамеской и молотком

Важно сначала стамеской пройтись по контуру, прорезав его, а так же сбоку, где будет ось, а потом выбирать всё место под петлю. Ближе к оси нужно выбирать материала меньше, на треть толщины петли, а с другой стороны петля должна быть в заподлицо с дверью и/или коробкой. То есть петля должна быть немного приподнята со стороны оси. Если не получается, можно подложить что-то со стороны оси, тот же выбранный материал.

Хорошо выбрав материал под петли прикручиваем их саморезами, предварительно насверлив отверстия сверлом по дереву. Желательно не использовать саморезы, которые шли в комплекте к петлям, они очень мягкие.

Устанавливаем двойную дверь

Вот и пришло время устанавливать двойную дверь. Работать нужно вдвоём!

Установив коробку в проём, закрепляем её распорками, сделанными из остатков тех же дверных брусков или дерева. Фиксируем коробку в проёме примерно как на рисунке (у вас получится не так красиво, но это не важно, главное зафиксировать коробку). Это довольно сложная работа.

Фиксируем дверную коробку в проёме

Выставив коробку максимально в уровень (со всех сторон и изнутри тоже!) сверлим отверстия в коробке насквозь и небольшое углубление под шляпку самореза (тут потребуются свёрла, одно чуть тоньше самореза, другое шириной со шляпку), что бы шляпка заходила в коробку.

Крепление коробки саморезами насквозь

Если стена бетонная, то намечаем места, куда будут вкручиваться саморезы. Коробку снимаем и бурим отверстия под дюбеля. Устанавливаем дюбеля и коробку на место, закручиваем саморезы, используем саморезы около 100 мм длиной, предварительно фиксируя коробку и навешиваем дверное полотно. Важно, чтобы саморезы были закручены, не торчали и не повредили полотно.

Проверяем, закрывается ли дверное полотно, если нет (скорее всего нет) выставляем коробку в уровень дальше с помощью клинышков и подкручивая или откручивая саморезы.  Добиваемся, чтобы дверь хорошо и плотно закрывалась и были выдержаны необходимые зазоры.

Когда дверь выставлена, можно немного расслабиться, и приступать к самому интересному.

Запениваем швы

Всё расстояние между коробкой и проёмом нужно запенить монтажной пеной. Дело это нехитрое и интересное, главное запенить всё пространство и после подсыхания и срезать пену ножом.

Далее следует этапы установки доборов, дверных наличников и → замков, но об этом будет рассказано в других статьях на сайте.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Установка дверной ручки-замка в межкомнатную дверь — RMNT

Эта статья поможет вам разобраться, как врезать ручку-защёлку в дверное полотно. Придерживаясь описанного в статье алгоритма работ, вы без труда сможете проделать эту операцию самостоятельно, с минимальным набором инструментов и очень быстро.

Ни одна дверь не может обойтись без ручки. Наиболее популярным типом ручек для межкомнатных дверей на сегодняшний день является ручка-защёлка.

Конструкция ручек такого типа такова, что, вне зависимости от внешнего вида, все они устанавливаются в дверное полотно одинаково. О том, как это сделать своими руками, будет рассказано в этой статье.

Конструкция ручки-защёлки

Сама ручка, то есть видимая её часть может выглядеть совершенно по-разному. Так:

или вот так:

Все эти ручки-защёлки состоят, по сути, из двух деталей — сама ручка:

и механизм-защёлка:

Обе части ручки-защёлки требуют отдельной врезки в дверное полотно.

Ручки-защёлки бывают без фиксатора — дверь с такими ручками не запирается изнутри, с фиксатором — дополнительным поворотным механизмом, установленном на ручке и позволяющем запирать дверь изнутри, и ключом — с одной стороны ручки личина под ключ, позволяющая запирать дверь снаружи, с другой фиксатор. Все ручки имеют конструктивные различия, никак не влияющие на процесс врезки.

Внутренняя часть (защёлка) так же одинаковая, то есть врезается одинаково для всех типов ручек-защёлок.

Итак, приступим.

Необходимый инструмент

Чтобы максимально облегчить процесс установки ручки-защёлки, понадобятся:

1. Ручная дрель или шуруповёрт.
2. Коронка по дереву диаметром 50 мм.
3. Сверло по дереву диаметром 23–24 мм.
4. Стамеска.
5. Молоток.
6. Карандаш.

Коронку и сверло можно купить отдельно, а можно в виде набора, который так и называется «Комплект для врезки ручек-защёлок».

Устанавливаем ручку-защёлку

1. Процесс установки начинаем с нанесения разметки на дверном полотне под сверление. Схема разметки, как правило, идет в комплекте вместе с ручкой.

Если схемы нет, то можно разметить вручную. Для этого ставим отметку на расстоянии 60 мм от края двери.

2. На боковой кромке двери по осевой разметочной линии размечаем центр под сверление.

3. С помощью стамески выдалбливаем трехмиллиметровое углубление под лицевую пластину защёлки. Центр имеет смысл предварительно отметить шилом, чтобы не пришлось размечать его заново.

4. Высверливаем с помощью коронки диаметром 50 мм сквозное отверстие. Делать это лучше с двух сторон двери во избежание повреждения дверного покрытия на выходе коронки при сверлении.

5. В результате получим такое отверстие:

6. Переходим к боковой кромке. Сверлом по дереву диаметром 23–24 мм в размеченный центр сверлим отверстие под защелку. Не стоит делать его слишком глубоко, иначе рискуете просверлить дверь насквозь до филёнки.

7. Получаем уже два отверстия.

8. В боковое отверстие устанавливаем защёлку и приворачиваем её саморезами.

9. Снимаем верхнюю часть ручки. Для этого ищем отверстие сбоку.

С помощью, идущего в комплекте ключика или любого другого тонкого плоского предмета:

нажимаем внутри отверстия язычок:

и снимаем вверх саму ручку:

10. Снимаем декоративную накладку и, тем самым, открываем крепёжные отверстия.

11. Вставляем внешнюю половинку ручки.

12. Вставляем внутреннюю половинку. Стягиваем обе винтами, идущими в комплекте.

13. Надеваем декоративную накладку и корпус ручки. Не забываем нажать внутренний язычок ключиком.

14. При закрытой двери помечаем место касания язычка защёлки дверного косяка, после чего выдалбливаем в полученном месте углубление под язычок защёлки.

15. Вставляем декоративный пластиковый кармашек.

16. Прикручиваем металлическую накладку.

17. Ручка установлена.

Если нет дрели, то все отверстия можно сделать и с помощью подходящей стамески, правда, в этом случае установка ручки потребует более серьезных ремонтно-строительных навыков и может оказаться непосильной задачей для неподготовленного человека.

рмнт.ру

Как врезать дверные петли — виды и способы монтажа

Приветствую Вас, мои дорогие читатели.

Тема данной статьи: «Как правильно врезать дверные петли«

После того как мы научились самостоятельно собирать дверную коробку — можно перейти к следующему шагу и установить дверные петли.

Дверная петля — это важнейший элемент дверной коробки, поскольку она обеспечивает подвижность дверного полотна.

Благодаря грамотному и правильному монтажу вы сможете избежать в дальнейшем таких проблем — как затирание дверей или их заедание. Исключите скрипы и перекосы дверного полотна.

После прочтения данной статьи вы поймете, что врезать дверные петли можно своими руками, не прибегая к помощи мастеров! Я всегда за экономию!Необходимый инструмент

Для врезки петель нам потребуется нехитрый инструмент:

1. Петли
2. Молоток
3. Набор стамесок
4. Шуруповерт или отвертка
5. Клинья, если дверная коробка уже установлена
6. Карандаш
7. Строительный уголок
8. Строительная рулетка

Выбор петель

К выбору петель стоит подойти весьма основательно.

Они должны не только подходить к дверям по дизайну, но и выполнять свои функции, чтобы не допустить поломки дверного полотна.

Рассмотрим самые востребованные виды:

Самые распространенные. Представляют из себя две прямоугольные пластины по бокам- их еще называют «карточными».

Абсолютно идентичны «карточным» петлям. Отличие лишь в том, что пластины выполнены в форме углов. Используются для маятниковых и дверей с притвором.

Шарнир на данных петлях «утапливается» в дверях. Преимущественно используются в дорогом сегменте дверей.

• Вворачиваемые

Состоят из поворотной оси со штырями. Такие петли держат очень малый вес и монтируются исключительно на легкие двери соответственно.

По способу установки петли подразделяются на:

• Накладные петли — не требуется подготовка места посадки петли. Просто прикручиваются к месту саморезами. К таким петлям можно отнести петли — бабочки.
• Ввертные — просто вворачиваются в дверь
• Врезные — петли, под которые требуется делать углубление. К таковым относятся «карточные» и угловые петли

В зависимости от стороны открывания дверей петли подразделяются на:

• левосторонние
• правосторонние
• универсальные

Если с левыми и правыми петлями все понятно, то универсальные можно использовать в обоих случаях!(Капитан очевидность!) Их серьезный недостаток — это то, что они неразборные. Поэтому их врезка будет немного сложнее.

Делаем разметку на дверном брусе

Разметку дверных петель всегда начинаю с дверного полотна. Отступаем от верха и низа двери по 20 см и ставлю метки.

Прикладываем петли к двери таким образом, чтобы стержни петли чуть — чуть не касались дверного полотна. Делается это для достижения свободного хода полотна. Сильно выдвигать петлю тоже не стоит — ослабите крепление и под весом двери петлю перекосит.



Далее обводим контур петель острым карандашом, либо можно использовать канцелярский нож, но для этого требуется повышенная внимательность и аккуратность.

Для того, чтобы петля не «гуляла» в руках ее можно прихватить на пару саморезов, предварительно просверлив под них отверстия меньшего диаметра.

Делаем разметку на петельном брусе

Переносим размер на брус. Как это делаю я — на ровной горизонтальной поверхности совмещаю собранную дверную коробку с полотном с соблюдением всех технологических зазоров.

Прикладывая петлю — переношу метки непосредственно на брус.



Повторяем операцию по обведению контура.

Все эти шаги нужны при установки накладных петель или угловых.

Установка простых «карточных» петель

Врезку петель начинаю с полотна двери.

После разметки необходимо по контуру пройти стамеской ( я обычно пользуюсь на 22 мм), аккуратно пристукивая молотком.

ВАЖНО ЗНАТЬ:

Если вы производите врезку в деревянные двери, то при разметке необходимо просмотреть стойку и полотно на наличие сучков. Если таковые имеются, то отступаем вверх, либо вниз на расстояние сучка.

Затем ставим стамеску плоской — без угла стороной вверх и послойно убираем материал, делая углубление под петлю. Повторяем все шаги для второй петли.

ВАЖНО ЗНАТЬ:

Ни в коем случае не переворачиваем стамеску режущим углом вниз. При ударе молотком режущая кромка пойдет не вдоль материала, а уйдет вниз, выбрав большее количество материала, чем нужно. Сильно заглубленная петля приведет к тому, что дверное полотно будет упираться в коробку и постепенно дверь деформируется.

На дверном брусе все делается абсолютно также. Маленький вам совет — для большего удобства можно открутить стойку от дверной коробки и вместе с пазами смонтировать место под ответную часть замка.

Врезка дверных петель на межкомнатную дверь — видео

Монтаж петель — бабочек

Для тех, кто не хочет «заморачиваться» со всеми вышеописанными процедурами — смело приобретайте петли — бабочки.

Благодаря тому, что при совмещении одна часть петли заходит в другую никаких манипуляция со стамесками можно не проводить. Достаточно приложить петлю к месту монтажа, просверлить отверстия и затянуть петлю.

Петли бабочки зачастую подкупают новичков своим главным достоинством — под них не требуется делать паз. Но при монтаже вы также должны учесть несколько нюансов:

• перед установкой петли бабочки должны быть абсолютно хорошо выставлены. В результате перекосов петли двери будут пружинить или появится перекос при закрывании.
• еще один недостаток таких петель — это невозможность снять дверное полотно, не открутив петлю. Тоже самое относится и к универсальным петлям.
• так как «бабочки» монтируются без паза, то образуется не эстетический зазор.

Как врезать петлю — бабочку — видео

Установка угловых «карточных» петель

Друзья мои, все шаги по установке данных петель схожи с простыми петлями. Разница лишь в форме самих петель.

Одна из сторон выполнена в виде угла под 90°. Обычно межкомнатные двери имеют технологический зазор и при закрывании полотно входит в коробку, но если необходимо отсечь холодное помещение от теплого, то используют двери с притвором.

Притвор — это небольшой выступ по всей длине полотна, который перекрывает зазоры, тем самым ощутимо повышая изоляционные свойства дверей.

Установка скрытых петель

Скрытые петли обладают рядом преимуществ перед остальными:

• очень простой уход
• их практически не видно
• повышенное сопротивление к взлому

Итак, чтобы грамотно врезать скрытые петли необходимо придерживаться данного алгоритма действий:

• Для начала производим разметку. Она аналогична вышеописанным методам.
• Формируем углубление под петлю. Здесь имеется маленький нюанс — все дело в том, что в большинстве своем форма скрытых петель не прямоугольная, а закругленная. Поэтому, если у вас нет фрезера, то «придется попыхтеть». Используйте маленькую стамеску.
• Теперь, как при врезке замков, необходимо сформировать углубления под саму систему петли. Для этого воспользуйтесь дрелью с коронкой или со сверлом. Чтобы не «переборщить» с глубиной — предварительно замеряем петли. Чтобы результат проделанной работы вас не разочаровал подойдите к нему со всей возможной аккуратностью.
• Петли осталось закрепить шурупами. Для этого помещаем их в ложе, просверливаем отверстия под шурупы и завинчиваем.

Как врезать скрытые петли — видео

Регулировка петель

Как бы грамотно не были установлены петли — ничто не вечно.

Со временем петли могут расшататься — это исправляется простым подтягиванием саморезов.

Скрытые петли, благодаря современному механизму, схожему с петлями пластиковых окон, позволяют производить регулировку в трех плоскостях.

Уход за дверными петлями

Любому механизму требуется уход и и петли тому не исключение.

Перед тем, как приступить к работам нужно очистить петли от накопившейся пыли и грязи.

Первый враг петель, который пагубно влияет на их эксплуатационные свойства — трение. Со временем заводская смазка теряет свои характеристики, что приводит к появлению скрипов  и нарушению легкости хода дверей.

Чтобы этого избежать, достаточно раз в год проводить профилактику — смазывать петли. Смазать разъемные петли можно машинным маслом, либо литолом, немного разъединив петлю.

Для универсальных петель можно применить спрей WD-40.

После проделанных операций двери нужно несколько раз открыть и закрыть — для равномерного распределения смазки. Если что-то из грязи попало на дверное полотно, то нужно немедленно отмыть пятно.

Для предотвращения нарушения лакокрасочного покрытия не стоит протирать их абразивными веществами, также не стоит закрашивать петли, как это делали раньше. Повреждение покрытия приведет к коррозии материала и выходу из строя петли.

Чем смазать дверные петли — видео

Заключение

Ну вот и все, друзья мои.

Как видите установка дверных петель своими руками потребует от вас терпения и внимательности, но если вы будете соблюдать все вышеописанные рекомендации, то все у вас однозначно получится!

Всех благ и до скорой встречи!

Как установить обшивку дома с существующими окнами и дверьми

Замена внешней отделки дома, такой как сайдинг и оконная отделка, — отличный способ улучшить его внешнюю привлекательность и стоимость при перепродаже. Фактически, согласно отчету о стоимости и стоимости за 2018 год, опубликованному журналом Remodeling Magazine, 76,7% затрат на замену сайдинга возмещаются при перепродаже.

Удаление старого сайдинга также дает домовладельцам возможность повысить энергоэффективность дома, добавив высококачественную пленку для дома, такую ​​как Barricade® Building Wrap, на внешнюю поверхность дома.При правильной установке обертка защищает дом от утечек воздуха и воды. При реконструкции экстерьера дома правильное применение обертки вокруг существующих окон и дверей особенно важно для предотвращения проникновения влаги и воздуха и обеспечения энергоэффективного, прочного и здорового дома.

Водонепроницаемые и воздухонепроницаемые окна и двери в домах и зданиях имеют решающее значение для предотвращения накопления влаги в стеновой системе и создания энергоэффективной конструкции.Накопление влаги в полостях стен конструкции является серьезной проблемой, поскольку влага может привести к гниению древесины (вызванной грибком) и дорогостоящему ремонту. Высокая влажность также приводит к росту плесени, которая вредна для здоровья обитателей здания.

Нежелательное проникновение воздуха снижает эффективное R-значение стеновой сборки и снижает качество воздуха и энергоэффективность дома или здания. Во время внешней перестройки важна правильная установка ограждения дома вокруг существующих окон и дверей, чтобы контролировать нежелательное проникновение воздуха и влаги в стенную систему.

Что такое домашняя пленка?

Покрытие для дома — это синтетический материал, который покрывает обшивку стен и за сайдингом (винил, дерево, штукатурка, кирпич или фиброцемент). Первой защитой здания от проникновения воздуха и воды является сайдинг. Обертка дома — это вторичная защита здания от проникновения воздуха и воды. Обертка дома также является резервным барьером, который не пропускает воду на каркас и структурную обшивку и предотвращает движение воздуха через систему стен.

Важнейшим атрибутом домашней обертки являются микроскопические поры, через которые проходит водяной пар; однако поры слишком малы для воздуха и воды.Без этих микроскопических пор влага скапливалась бы в полости стены.

Установка обшивки дома не только помогает создать высокоэффективное здание, но и помогает конструкции соответствовать минимальным требованиям Международных строительных норм (IBC) для наружных стен. В соответствии с IBC 1403.2, внешние стены должны обеспечивать здание устойчивой к атмосферным воздействиям оболочкой наружных стен, включая способ предотвращения накопления воды внутри стеновой конструкции за счет создания водостойкого барьера за внешней облицовкой.

При правильной установке защитная пленка защищает здание от проникновения воздуха и воды. Обертывание дома структурой создает энергоэффективное, здоровое и комфортное здание.

Установка House Wrap вокруг существующих Windows

Правильная установка нового дома оберткой вокруг существующих окон и дверей в соответствии с инструкциями производителя снизит проникновение воздуха и влаги и внесет вклад в создание здорового, долговечного, энергоэффективного дома или здания. Чтобы правильно установить обтекание окон, выполните следующие действия:

1. Надежно закрепите Barricade® по всей стене, включая оконные и дверные проемы, закрепив обертку через каждые 12-18 дюймов вдоль вертикальных стоек с помощью гвоздей с большой головкой или пластиковых колпачков или скоб с коронной головкой минимум 1 дюйм .
2. Нанесите все слои черепицы с оберткой, где верхние слои поверхности перекрывают нижние слои. Допускается укладывать строительную пленку Barricade® Building Wrap на деревянную, пенопластовую или древесноволокнистую обшивку, а также на гипсокартон.
3. Сделайте верхнюю заслонку в верхней части окна или двери. Под этой заслонкой и над фланцем устанавливается головной отлив.
4. Для выхода влаги нижняя часть окна не зашита.
5. Обрежьте пленку с обеих сторон окна или двери вплотную к фланцу окна или двери.Закрепите пленку на фланце лентой или герметиком. Установите боковую планку поверх пленки.
6. Установите окантовку головки и выдвиньте на 3-4 дюйма в каждую сторону. Заклейте откидную створку из шага 2 поверх планки. Обратите внимание, что лента и герметик предназначены только для закрепления и не должны использоваться в качестве материала для гидроизоляции.

Дополнительные методы предотвращения утечек воды из окон и дверей

При правильной установке обертывание дома вокруг окна или двери может предотвратить проникновение влаги; однако есть несколько других методов, чтобы остановить проникновение воды в стенную систему возле окон и дверей.

1. В том числе выступы над окнами и дверями дома или здания создают тень, отводят воду с крыши и препятствуют попаданию ветровой дождевой воды в стены через окна и двери.
2. Убедитесь, что оклад установлен правильно и как одно целое.
3. Нанесите непрерывный валик герметика за фланец.
4. Используйте гвозди, устойчивые к коррозии. Заполнить отверстия от гвоздей герметиком.
5. Заменить замазку треснувшего остекления вокруг окон и дверей.
6. При покраске внешней молдинги окна создайте защитный слой краски, слегка наложив краску на стекло. Краска образует сплошную мембрану (уплотнение) от молдинга к стеклу.

Обычные проблемы с установкой дверей и способы их устранения

Неверное выравнивание нижних стеновых панелей

Самая распространенная проблема, вызванная перекосом или несоосностью нижних пластин, заключается в том, что кажется, что дверь не плотно прилегает к ограничителю двери.Распространенный термин для этого — ваша дверь находится вне плоскости.

Есть несколько исправлений этой проблемы, большинство из которых выполняется методом проб и ошибок. Дверные косяки (со стороны петель и защелки) должны находиться в одной плоскости, чтобы она закрывалась правильно до упора. Допустим, дверь выходит со стороны верхней защелки (торчит сверху, за косяк).

Чтобы исправить это, вам нужно переместить нижнюю часть противоположной стороны (сторону петель) в том же направлении, что и дверь.Это подтолкнет верх двери внутрь. С прикрепленными боковыми скобами петель с помощью деревянного бруска, расположенного снаружи (сторона, противоположная петлям), слегка постучите по двери в нужном направлении. Закройте дверь и проверьте, подходит ли она до упора.

Вы также можете немного сдвинуть верх двери, прикрутив боковые скобы защелки к стене, слегка постучав по верхней части косяка блоком и молотком. Иногда вам нужно будет немного сдвинуть все 4 угла, чтобы все плотно прилегало.Обычно недостаточно, чтобы его нельзя было закрыть обрезком. Возможно, вам придется ослабить край гипсокартона, чтобы планка плотно прилегала к стене.

Другими словами, дверной косяк устанавливается ровно независимо от того, каковы стены. Обычно вы разделяете разницу по всем 4 углам двери, чтобы одна часть дверного косяка не выступала за гипсокартон, а другая часть двери углублялась в гипсокартон. Когда ваша обшивка, дверная обшивка, приложена к проему, она скроет любые неровности.

Другие проблемы могут возникнуть, если дверь установлена ​​не по вертикали: дверь может постоянно открываться (или закрываться), или она может даже тянуться по полу, когда открывается широко. Поэтому всегда старайтесь по возможности вешать двери отвесно.

Самый простой способ визуализировать это — представить вашу дверь и косяк, лежащими плашмя на полу. Когда все 4 угла лежат в одной плоскости или ровно друг с другом, дверь прилегает до упора.Если вы поднимете один из углов над полом, это изменит то, как дверь подходит к упору. Итак, представьте, что вам нужно установить дверь в проем так, чтобы все 4 угла были на одной или другой плоскости друг с другом.

Roll Up Doors Руководство по прямой установке и процедуры

ПОМНИТЕ: БЕЗОПАСНОСТЬ В первую очередь!

Любой, кто обладает навыками механики выше среднего и способен следовать подробным, но легко читаемым инструкциям, должен иметь возможность безопасно устанавливать секционные гаражные ворота с пружинами растяжения или «простой системой торсионных пружин».Стандартные двери с торсионными пружинами всегда должны устанавливаться профессионалом. Поскольку у нас нет возможности узнать ваши навыки, мы рекомендуем устанавливать все подъемные двери профессионалом.

Предупреждение:

Рулонная дверь — это большой тяжелый объект, который движется с помощью пружин при сильном натяжении и электродвигателей. Движущиеся объекты, пружины, находящиеся под напряжением, и электродвигатели могут стать причиной серьезных травм или смерти.Для вашей безопасности и безопасности окружающих следуйте этим инструкциям.

Важные указания по безопасности:

Внимательно прочтите прилагаемые инструкции перед установкой. Если есть вопросы по какой-либо из процедур, не выполнять работы. Вместо этого обратитесь к квалифицированному дверному агентству для установки или ремонта.

• 1. Открывайте дверь ТОЛЬКО, если она правильно отрегулирована и свободна от каких-либо препятствий.
• 2. Дверь постоянно находится под ЧРЕЗВЫЧАЙНЫМ НАПРЯЖЕНИЕМ ПРУЖИНЫ. Ремонт, регулировка, установка и снятие, ОСОБЕННО ПРУЖИН И СООТВЕТСТВУЮЩИХ ЧАСТЕЙ, опасны, поэтому такие работы должны выполняться ТОЛЬКО квалифицированными специалистами по обслуживанию дверей.
• 3. НЕ РАЗРЕШАЙТЕ детей играть с откидной дверцей. Дети могут попасть между дверью и полом, что приведет к серьезным травмам или смерти.
• 4. Не стойте в открытом дверном проеме и не проходите через дверной проем, когда дверь движется.Можно попасть между дверью и полом, что приведет к серьезным травмам или смерти.
• 5. Если дверь становится трудноуправляемой или полностью выйдет из строя, рекомендуется, чтобы квалифицированный агент по дверям исправил проблему, чтобы предотвратить возможные травмы или повреждение двери.
• 6. Не устанавливайте дверь в ветреную погоду. Дверь может упасть, что приведет к ее повреждению или травме.
• 7. Во избежание травм из-за незакрепленных компонентов не реже одного раза в месяц проверяйте все болтовые соединения, чтобы убедиться в их надежности.
• 8. Во избежание травм никогда не помещайте руки или пальцы между занавеской и направляющими во время работы двери.
• 9. Эта страница не предназначена для предоставления инструкций по демонтажу существующих дверей. Перед установкой новых дверей проконсультируйтесь с местным дверным агентством, если это необходимо.
• 10. Прежде чем приступить к работе, внимательно ознакомьтесь со строительными нормами и правилами вашего региона.
• 11. При установке, регулировке и / или ремонте дверей всегда используйте соответствующие средства защиты.
• 12. Рассмотрите возможность использования бригады из 2 человек (или больше) для установки, регулировки и / или ремонта больших дверей.
• 13. Для предотвращения травм или смерти в результате падения при установке, регулировке и / или ремонте больших дверей используйте строительные леса или механические подъемники, а не лестницы.

Основная функция этого руководства заключается в том, чтобы помочь установщику правильно установить двери с должным учетом безопасности, эксплуатации и надлежащих методов строительства. Необходимо указать строительные нормы и правила в вашем районе. Все рулонные двери прямого действия следуют общим инструкциям, содержащимся в данном документе. Дополнительная информация по установке для конкретной поставляемой двери находится в упаковочном листе и на дополнительных чертежах. Существуют также пакеты с болтами и запечатанными деталями с небольшими запечатанными деталями со списками принадлежностей, описывающими их применение.

---

Препарат

Внимательно прочтите инструкции по установке, чтобы ознакомиться с названиями различных компонентов и их соотношением друг с другом.Установщику необходимо определить следующее:

• Метод работы (отжимание, ручная цепь или двигатель).
• Тип косяка (деревянный, каменный или стальной), на который устанавливаются направляющие двери, и требуемый крепеж.
• Размеры для ширины проема, высоты проема, высоты над головой и бокового пространства.

Материал двери

Осмотрите дверь на предмет возможных повреждений или нехватки деталей.Немедленно сообщайте поставщику дверей о любых недостачах или о возмещении ущерба, связанного с транспортировкой, транспортной компании.

Дверной зазор

Проверьте размеры проема рулонной двери и доступные зазоры по сравнению с размерами, указанными в упаковочном листе. Убедитесь, что размеры соответствуют проему, над которым вы работаете, особо отметив ширину и высоту проема. Перед установкой убедитесь, что требуемые зазоры, указанные в таблицах размеров в данном руководстве, доступны.

Посетите нашу страницу зазора, чтобы получить дополнительную информацию о том, какой зазор необходим для каждой из наших моделей рулонных дверей

Инструменты

Инструменты, рекомендуемые для правильной установки каждой двери, будут разными, но наиболее часто используемые инструменты:

• Электродрель с патроном 3/8 «или 1/2» с гайковертами.
• Сверло по камню или ударный молоток и биты.
• Цепная таль и строп для подъема бочки и завесы в сборе.
• Строительные леса, механический подъемник и / или лестницы (лестницы не рекомендуются для больших дверей).
• Молоток.
• Клещи для фиксаторов каналов.
• Кернер.
• Отвертки.
• Сверла.
• Гаечные ключи, зажимы для тисков, С-образные зажимы, динамометрический ключ и большой трубный ключ.
• Отвес, рулетка, меловая линия и уровень воды.

---

Шаг 1

Распаковка Roll Up Door

Рулонные двери

, отправленные обычным перевозчиком, прибывают на строительную площадку в картонной упаковке. Прежде чем вынимать рулонную дверцу из упаковки, осмотрите рулонную дверцу и упаковку на предмет видимых признаков повреждений. Если обнаружено повреждение, немедленно подайте заявку на фрахт в транспортную компанию. Достаньте дверцу из упаковки.

Важно!

Не обрезайте ленту и полиэтиленовую пленку, удерживающую дверцу в рулоне, до тех пор, пока вас не попросят сделать это на шаге 6B.Roll Up Doors Direct не может гарантировать и не несет ответственности за двери, которые установлены не так, как указано. Пожалуйста, прочтите и усвойте все инструкции перед началом процесса установки.

Компания Roll Up Doors Direct не дает никаких гарантий, если рулонная дверь не установлена ​​в соответствии с инструкциями. Для оптимальной работы следуйте инструкциям шаг за шагом. Перед началом установки внимательно прочтите все инструкции.

---

Шаг 2

Проверьте проем в стене свернутой двери

• А .Проверьте ширину и высоту проема в стене и сверьте эти измерения с размером устанавливаемой двери.
• В . Убедиться, что косяки ровные.
• С . Проверьте уровень пола и коллектора.
• Д . Проверьте наличие достаточного бокового зазора у косяков и зазора над и по бокам жатки. Проверьте требования к высоте по горизонтали и вертикали. См. Минимальные требования в таблице зазоров на рис. 1.
• E . Убедитесь, что монтажная поверхность направляющей на косяке ровная.
• Ж . Убедитесь, что все детали, необходимые для установки, находятся вместе с дверью.

Шаг 3

Позиционная сворачиваемая дверь и детали

• А . Убедитесь, что пол чистый, чтобы не повредить занавеску.
• В .На внутренней стороне здания поместите левую направляющую на пол перпендикулярно проему, чтобы нижняя направляющая находилась рядом с левым косяком, а верхняя часть направлялась внутрь здания. То же самое проделайте с правильной направляющей к правому косяку. См. Рисунок 2.
• С . Установите дверь на пол вверху и между направляющими. При необходимости поверните дверцу, чтобы нижняя планка упиралась в пол. См. Рисунки 2 и 3.
• Д .Распределите детали оборудования по соответствующим участкам.

ПРИМЕЧАНИЕ. Кронштейны, натяжитель, пружина (и) и защелка для штор предварительно монтируются на дверь на заводе. Не удаляйте .

---

Шаг 4

Направляющие к установке кронштейна

• А . Со стороны натяжителя двери поднимите фланец на защелке натяжителя до тех пор, пока конец защелки не коснется храпового колеса натяжителя.Поверните кронштейн так, чтобы конец короткой ножки был направлен вверх. Освободите фланец на собачке и позвольте его концу войти в зацепление с ближайшим зубом храпового колеса. См. Рисунок 3.
• В . Совместите верхний конец направляющей с кронштейном и вставьте крючки на кронштейне в прорези в направляющей.
• С . Сдвиньте кронштейн и направляющую вместе, пока стопорный язычок в направляющей полностью не войдет в паз на кронштейне.
• Д . Если фиксирующий язычок не полностью входит в паз кронштейна, используйте молоток и выколотку, чтобы загнуть язычок в паз кронштейна.
• E . Повторите шаги с 3B по 3D для ненатяжного кронштейна и направляющей. Кронштейн необходимо удерживать на месте.

Предупреждение

Фиксирующий язычок в направляющей должен полностью войти в паз на кронштейне. Несоблюдение этого требования может привести к падению двери во время установки, что может привести к серьезным травмам или смерти и / или повреждению двери.

ПРИМЕЧАНИЕ: При высоте проема более 8 футов 8 дюймов зажмите нижнюю часть кронштейнов на направляющих с помощью фиксирующих плоскогубцев, чтобы обеспечить жесткость верхней части направляющей при подъеме. Снимите плоскогубцы после закрепления кронштейнов на косяках.

---

Шаг 5

Сборка подъемной двери в сборе

• А .Сдвиньте дверцу и направляющие в сборе к проему в стене так, чтобы нижняя часть направляющих находилась рядом с косяками.
• В . Равномерно поднимите дверной узел, повернувшись вокруг нижней части направляющих. См. Рисунок 6.

Предупреждение

Требуются два установщика, чтобы поднять дверной узел в положение против косяков. Направляющие не рассчитаны на то, чтобы выдерживать вес двери при установке одним человеком. Попытка установки с помощью только одного установщика может привести к серьезным травмам и / или повреждению двери.Не оставляйте дверь без присмотра, пока она не будет надежно закреплена на косяках .

---

Шаг 6

Направляющие и кронштейны для заедания

• А . Прикрепите кронштейны и направляющие к косякам с помощью крепежа, указанного в таблице 1.
• В . Направляющие должны быть установлены по центру проема и на ширине разнесенной завесы + 1 дюйм, измеренной от задней части направляющей до задней части направляющей.См. Рисунок 7. Обе направляющие должны быть отвесными.
• С . Соответствующий крепеж должен быть установлен в каждое отверстие в кронштейнах и направляющих. См. Таблицу 1.

Таблица 1: Настенные крепления включены для крепления кронштейнов и направляющих к косяку.

Арт.	Косяк	Крепежные изделия	Размер сверла
Кронштейны и направляющие	Бетонный или заполненный блок	Винт-клин с приводом 1/4 «x 1-3 / 4»	Полномочия 01314
	Стальные конструкции	Винт TEKS 1/4 ”-14 x 1”	Нет
	Рама для стальных роликов	Винт TEKS со стежком 1/4 ”-14 x 7/8”	Нет
	Дерево	Стяжной винт 1/4 ”-10 x 1”	Нет

Предупреждение

Дверь может упасть, если оба кронштейна ненадежно прикреплены к косякам. Все крепления, прикрепляющие кронштейны к косякам, должны надежно входить в конструктивный элемент или поверхность. Падение двери может привести к серьезным травмам или смерти и / или повреждению двери.

* Примечание: Приваривать направляющие к косякам не рекомендуется

---

Шаг 7

Установка начального натяжения пружины

• А . Поверните дверцу на 1-1 / 2 оборота в направлении, в котором нижняя планка будет направлена ​​вниз через направляющие
• В .Удерживая дверцу за нижнюю планку, разрежьте ленту и полиэтиленовую пленку, которая скручивает дверцу катушкой. Направьте нижнюю планку вниз в направляющие, остановившись сразу за зоной остановки головки, и надежно удерживайте до завершения шага 7.

Предупреждение

Чрезмерное натяжение пружины может привести к серьезным травмам или смерти. Установку, ремонт и регулировку должен производить обученный специалист по системам роликовых служебных дверей с использованием соответствующих инструментов и инструкций.При регулировке дверца Roll Up должна быть полностью открыта.

---

Шаг 8

Упоры для рулонных дверей

• А . Сдвиньте ограничитель головки изнутри каждой направляющей. См. Рисунок 8.
• В . Закрепите каждый ограничитель головки на направляющей с помощью винта с шестигранной головкой F 1 / 4-20 x 1/2 дюйма.

---

Шаг 9

Свернутые дверные стопорные зажимы, ручка (и) и трос

• А .Установите стопорные зажимы на каждом конце на внутренней стороне нижней планки, используя существующие одинарный болт с квадратным подголовком 1 / 4-20 x 5/8 дюйма и гайку. См. Рисунок 10.
• В . Установите ручку (-и) снаружи нижней планки с помощью болтов с квадратным подголовком 1 / 4-20 x 5/8 ”и гаек.
• С . Проденьте веревку в одно из отверстий в центре горизонтальной ножки нижнего уголка.

Дополнительно: скользящие замки на нижней планке — См. Рисунок 9 для установки.

Предупреждение

Требуется установка фиксаторов двери. Неправильная установка зажимов может привести к тому, что полотно двери выйдет за направляющие, что приведет к повреждению двери и / или травмам.

---

Шаг 10

Проверить работу подъемной двери

• А . Опустите и поднимите дверь, чтобы проверить балансировку двери.
• В . Если дверь легко закрыть, но трудно открыть; увеличить натяжение пружины.
• С . Если дверь трудно закрыть, но легко открыть; уменьшить натяжение пружины.

---

Шаг 11

Отрегулируйте натяжение пружины

• А . Поместите намоточную планку диаметром 3/8 дюйма в храповое колесо натяжителя. См. Рисунок 11.
• В .Поверните заводной стержень вниз, чтобы увеличить натяжение пружины. Каждое зацепление зуба равно 1/8 оборота.
• С . Чтобы уменьшить натяжение пружины, слегка потяните вниз заводной стержень, пока собачка не выйдет из зацепления. Поднимите фланец на собачке и переместите заводную штангу вверх, пока она не пройдет мимо защелки / зуба. Позвольте собачке упираться в храповое колесо и продолжайте перемещать заводной стержень до тех пор, пока собачка полностью не войдет в контакт с зубом.
• Д .Снимите заводной стержень и откройте дверцу.
• E . При необходимости повторите шаги с 10А по 10D.

* Примечание. Паз скользящей защелки в направляющей может потребовать регулировки после установки двери из-за различий в условиях производства и / или на месте.

Примечание. Кронштейны, натяжитель, пружина (и) и защелка для штор предварительно монтируются на дверь на заводе.Не снимайте.

---

Это видео показывает, как легко установить одно из наших коммерческих устройств, его следует просматривать вместе с руководством по установке.

Дополнительный контент

Установка мини-защелки

Упаковка дверных ручек на автомобиле

Станьте участником сегодня и получите доступ ко всем видео.Нажмите здесь чтобы присоединиться. Закрыть

• Авторизоваться
• Присоединиться
• Видео Обертывания, меняющие цвет Коммерческий Архитектурный Бизнес Защитная пленка для краски Оттенок

  Категории

  Методы Удаление оборудования Бамперы Двери Углубленные зоны Легковые автомобили Внедорожники + Фургоны Chrome Удалить Лента без ножа Полосы Посмотреть все

  Тип винила

  Глянец Матовый и сатиновый Жемчуг и Шифтинг Матовый Текстурированный Хром и светоотражающий Печатный Посмотреть все

  Плейлисты

  Нет выхода в воздух? Без проблем! Черный глянец Porsche Carrera Зеркальный хром на Porsche GTS Постельное белье грузовик Посмотреть все

  Категории

  Методы Осмотр дизайн Двери Углубленные зоны Боковые панели Внедорожники + Фургоны Грузовики с закрытым кузовом Прицепы и автобусы Удаление винила Посмотреть все

  Покрытие

  Полный Частичное Точечная графика Флот

Как установить дверь | Ресурсы

Удаление существующей двери и рамы

1. Осторожно снимите имеющуюся внешнюю облицовку двери для повторной установки на новую дверную коробку.Некоторые дверные коробки поставляются с предварительно прикрепленной внешней обшивкой, поэтому старую обшивку можно выбросить. Также удалите изоляцию вокруг дверной коробки.
2. Используйте молоток и гвоздь или отвертку, чтобы удалить стержни петель и отсоединить имеющуюся дверцу от петель. Для большинства петель вставьте набор гвоздей в отверстие внизу стержня петли и ударьте по нему молотком вверх. Продолжайте продвигать штифт вверх, пока он не выйдет.
3. После того, как дверь выйдет из коробки, снимите петли с дверной коробки.
4. Выкрутите винты или гвозди, которыми подоконник и косяк крепятся к каркасу дома. При необходимости обрезать гвозди между косяком или подоконником и каркасом дома сабельной пилой. Надевайте защитные очки и будьте осторожны, чтобы не повредить шпильки каркаса дома.
5. По возможности удалите небольшие куски дерева, называемые шайбами, между дверным косяком и рамой дома.
6. Снимите старую дверную коробку с каркаса дома. Возможно, вам понадобится монтировка под подоконником.

Установка новой навесной двери — Видео и другие инструкции — Экстерьер и интерьер

1. Установка регулировочных шайб в дверную коробку
2. Установите новую дверь в сухую позицию, чтобы убедиться, что она подходит.
3. Осмотрите подстилку (там, где будет стоять дверь), чтобы убедиться, что она ровная и квадратная. При необходимости отрегулируйте подрезку с помощью регулировочных шайб, следуя инструкциям производителя двери.Также проверьте, чтобы отверстие было квадратным и вертикальным. Если вы не уверены, является ли ваше грубое отверстие квадратным и прямым, обратитесь за помощью к профессионалу. Тщательно осмотрите каркас птичника на предмет сухой гнили и повреждений вредителями и произведите необходимый ремонт, прежде чем продолжить.
4. Убедитесь, что новая дверь будет очищать пол. Измерьте новую дверь от нижней части порога до нижней части двери. Затем измерьте высоту существующего внутреннего напольного покрытия, чтобы убедиться, что открывающаяся дверь не задевает пол.Если новая дверь не очищается, поднимите дверную коробку целиком, прикрепив кусок обработанной древесины к черному полу с помощью герметика и шурупов.
5. Защитите подложку от атмосферных воздействий, нанеся валик герметика на расстоянии примерно 1 дюйм от передней части и 1 дюйм от задней части грубого отверстия с волнистым или зигзагообразным узором между ними. Нанесите герметик и на нижнюю часть порога.
6. Работая снаружи дома, прижмите нижнюю часть двери к проему, затем поднимите раму на место.
7. Временно вставьте новые прокладки в верхней части рамы, чтобы удерживать дверь.
8. С помощью регулировочных шайб отрегулируйте дверную коробку так, чтобы она располагалась вертикально и под прямым углом в проеме. Вставьте прокладки между дверной коробкой и шпильками в местах петель. Прокладки удерживают дверь ровно, вертикально и под прямым углом в грубом проеме. Убедитесь, что между косяком и необработанной рамой есть зазор не менее 1/8 дюйма.
9. Вверните винты через петли и прокладки. Некоторые производители рекомендуют вставлять винты под шайбы.Проверьте свой
10. инструкция производителя.
11. Со стороны замка двери поместите прокладки рядом с верхней и нижней частью косяка.
12. Ввернуть винты через косяк и регулировочные шайбы.
13. Убедитесь, что вокруг дверного косяка ровный зазор. Изнутри убедитесь, что у дверного проема есть ровный зазор. Снаружи проверьте, есть ли расстояние от 3/8 до 1/2 дюйма между дверью и упором косяка вверху, в середине и внизу. Внесите необходимые изменения в дверную коробку.
14. Вставьте дополнительные прокладки вокруг рамы, следуя инструкциям производителя двери. Для дополнительной прочности поместите прокладки в положения фиксатора и засова.
15. Удалите все оставшиеся транспортировочные скобы.
16. Откройте и закройте дверь, убедившись, что она плавно открывается. Внесите необходимые корректировки. Некоторые навесные двери имеют регулируемый порог. Для получения дополнительной информации ознакомьтесь с инструкциями производителя.
17. Вверните винты через дополнительные прокладки, чтобы закрепить дверную коробку.
18. Сделайте надрезание регулировочных шайб универсальным ножом, затем отломите лишнее.
19. Закрепите подоконник, следуя инструкциям производителя.
20. Нанесите изоляцию из аэрозольной пены с минимальным расширением в зазоры вокруг рамы.
21. и дайте высохнуть.
22. После высыхания пены удалите излишки шпателем.
23. Установите на место обшивку двери.
24. Если дверь не отделана предварительно, нанесите слой краски или морилку в соответствии с рекомендациями производителя двери.Снимите дверцу с петель и поработайте козлами. Ознакомьтесь с инструкциями производителя по покраске или окрашиванию нижней части двери. Не забудьте при необходимости покрасить или окрасить накладку.

Коммерческие двери — фиксированные и регулируемые стальные рамы

Руководство по поиску и устранению неисправностей при установке стандартных стальных дверей и рам

Содержание

1. Предисловие
2. Неправильный зазор двери / рамы
3. Петля с фиксатором
4. Петля с упором
5. Витая дверь
6. Регулировка витой двери
7. Витая рама
8. Набор рамок квадратный
9. Рама с зазубринами, загнутыми внутрь или наружу
10. Глушители
11. Замок свободно устанавливается на Strike
12. Замок слишком плотно прилегает к Strike
13. Место срабатывания замка на месте срыва двери в раме в стене
14. Митра не закрыта на раме
15. Слишком малый зазор в нижней части двери
16. Несоосность рамы и дверных петель
17. Рама свободная на гипсокартоне
18. Стеклопакеты
19. На огнестойкой раме отсутствует этикетка
20. На противопожарной двери отсутствует этикетка
21. Проблемы с краской
22. Водяное пятно Урон
23. Тепловой лук

Предисловие

Материал, содержащийся в этом документе, был разработан под эгидой Технического комитета Института стальных дверей.

Институт стальных дверей не одобряет и не поощряет методы ремонта, которые могут отрицательно повлиять на производительность продукта или нарушить и / или аннулировать гарантии на продукт.

Пользователь этого документа принимает на себя всю ответственность, связанную, но не ограничиваясь, с характеристиками продукта и нарушением гарантий на любой продукт, связанный с установкой и предлагаемыми в этом документе методами ремонта.

Назначение

Целью данного документа является освещение проблем, возникающих при установке в полевых условиях, наиболее часто возникающих при установке стандартных стальных дверей и рам.Следует понимать, что большинство проблем возникает из-за неправильного применения продуктов и / или неправильной установки.

Предлагаемый метод ремонта требует только основных ручных инструментов и относительно небольшого времени. Следует понимать, что могут существовать более сложные проблемы или сложные проблемы, требующие обширного ремонта в полевых условиях и модификации продукции. Эти типы проблем с установкой в ​​полевых условиях не рассматриваются в этом документе и не должны выполняться без предварительной консультации с производителем.

Изменения, вносимые в огнестойкие двери и рамы, должны выполняться в соответствии с NFPA 80.

НЕПРАВИЛЬНЫЙ ЗАЗОР ДВЕРИ / РАМЫ

Для обеспечения надлежащего функционирования двери и рамы необходимо правильно поддерживать зазор между дверью и рамой. Все производители стандартных стальных дверей и рам строго придерживаются допусков, в результате которых номинальный зазор между дверью и рамой составляет 1/8 дюйма. Если этот зазор не соблюдается, могут возникнуть помехи и смещение оборудования.

Правильная установка чрезвычайно важна для создания зазоров и предотвращения множества потенциальных проблем.

Институт стальных дверей опубликовал множество публикаций, разработанных для установления отраслевых стандартов и помощи в определении, а также установке стандартных стальных дверей и рам. Одна публикация, ANSI / SDI 250.11, Рекомендуемые инструкции по монтажу стальных рам, будет полезной при возведении и установке стандартных стальных рам.

Модификации петель от стандартных до тяжелых

Несмотря на то, что стили и типы различаются, многие производители предлагают встроенные функции, которые позволяют изменять карманы на петлях на дверях и рамах со стандартного веса на тяжелый. Примерами различных методов являются: шлифование или выравнивание выпуклых тиснений в регулировочных пластинах или арматуре; снятие или отламывание шайб-регулировочных шайб петли; регулировочные установочные винты; и снятие регулировочных шайб. Все эти варианты включают удаление материала из кармана для достижения большой глубины.Как всегда, уточняйте у отдельных производителей, какие модификации предлагаются.

Перестановка петель В следующем примере показано, как переставить створку петли, чтобы исправить незначительные неправильные зазоры двери / рамы. Этот конкретный метод позволяет выполнять перестановку, когда дверь остается в проеме, а петли остаются на двери и раме. В примере показано изменение положения верхней петли для исправления провисания.Тем не менее, любой из петель может быть изменен таким образом, чтобы компенсировать условия, противоположные условиям провисания.

Как показано на рисунке, поворотные кулаки дверной петли перемещаются в новое положение после того, как установлен зазор у упора. Теперь шарниры створок петель на раме должны быть переустановлены (согнуты) для совмещения с новым расположением шарниров створок петель на двери. Самый простой способ сделать это — использовать трубный ключ на 5/8 — 11/16 дюймов (серповидный ключ подойдет как второй вариант).Просто наденьте трубный ключ на 1-й сустав и совместите его с новым положением. После того, как первый сустав выровнен, ключ теперь скользит ко второму кулаку для совмещения. Повторите процесс на третьем суставе. ПРИМЕЧАНИЕ : Как всегда, следует проявлять осторожность, когда петли не снимаются. Чрезмерное давление может повредить двери / рамы. В качестве альтернативного метода перестановки шарнир можно снять и зажать в тисках для перестановки.

Дверь закрывается?
Рамы, расположенные не по вертикали, скорее всего, приведут к неправильной работе фиксаторов и заеданию болтов при ударе.Прежде чем производить настройку оборудования, внимательно проверьте установку рамы.

ПЕТЛЯ НАПОРНАЯ, ПРОТИВ КРЕБАНА

Обычно петля находится между дверью и пазом. Есть несколько способов установки прокладок, которые перемещают дверь в разные стороны. При применении регулировочных прокладок следует использовать следующие рекомендации.

ПЕТЛЯ НАПОРНАЯ, ПРОТИВ ОПОРА

Привязка петли к упорам рамы возможна в полевых условиях. Опять же, есть несколько способов установки прокладок, которые будут перемещать дверь в желаемом направлении.При применении регулировочных прокладок следует использовать следующие рекомендации.

Регулировка зазора между дверью и рамой может осуществляться следующим образом:

1. Используя только прокладку «A», дверь будет перемещена в направлении стрелки «X».
2. Использование только регулировочной прокладки «B» перемещает дверцу и осевую линию корпуса петли в направлении стрелки «X».
3. Использование обеих прокладок «A» и «B» переместит дверь в направлении стрелки «X» на большее расстояние, чем при использовании только прокладки «B».
4. Используя только прокладку «C», дверь будет перемещена в направлении стрелки «Y».
5. При использовании только прокладки «D» и дверца, и центральная линия корпуса петли будут двигаться в направлении стрелки «Y».
6. Использование обеих прокладок «C» и «D» переместит дверь в направлении стрелки «Y» на большее значение, чем при использовании только «C» или «D». Центральная линия цилиндра петли будет перемещена так же, как при использовании только прокладки «D».

ДВЕРЬ ГИПНАЯ

При нормальной установке плоскость лицевой стороны двери параллельна плоскости лицевой стороны коробки.Если рама квадратная и отвесная, все лицевые поверхности рамы будут в одной плоскости. Перекрученная дверь «пробьет» лицевую плоскость рамы. УБЕДИТЕСЬ, что рама квадратная и ровная. Если это не так, проблема, вероятно, в установке рамы, а НЕ в двери.

РЕГУЛИРОВКА ВИНТОВОЙ ДВЕРИ

При необходимости можно «пружинить» дверь обратно в (или намного ближе) к ее идеальному положению, параллельному воображаемой плоскости, проходящей через грани рамы.Обычно это можно сделать, оставив дверь в раме. Между дверью и коробкой необходимо положить деревянную колодку. Затем прикладывают давление к скрученной области, чтобы «пружинить» дверь. Тем не менее, следует проявлять осторожность при установке гипсокартона, поскольку каркас может потеряться от стены, особенно при установке каркасов из гипсокартона.

Скрученный наверху Когда верхняя область замка двери «пробивает» воображаемую плоскость, поместите деревянный брусок на пол между дверью и рамой, как показано.Приложите давление к верхней области замка, как показано, чтобы «пружинить» дверь обратно на место. Снимите деревянный брусок, закройте дверь и проверьте состояние. При необходимости повторить.

Скрученный снизу Когда нижний замок двери «пробивает» плоскость, поместите деревянный брусок между головкой рамы и дверью, как показано. Приложите давление к области нижнего замка, как показано, чтобы «подпружинить» дверь обратно на место. Удалите дерево, закройте дверь и проверьте состояние.При необходимости повторить.

Можно также использовать альтернативный метод, который позволит двери оставаться в проеме. Этот метод может быть уместен при установке гипсокартона, как упоминалось ранее. Хотя в показанном примере отклоняется верхняя половина двери, этот метод можно использовать и для нижней половины двери.

КВАНТАЯ РАМА

Условия стены и методы крепления могут привести к «перекручиванию» рамы в проеме.Две грани косяка (петля и защелка) не находятся в одной плоскости, как описано в разделе скрученной двери. Это можно проверить с помощью уровня и / или отвеса. Рамки не имеют регулировок, когда дело касается «скрутки».

Состояние «скручивания» обычно вызвано состоянием стен. Не допускается установка граней косяка рамы в одной плоскости, поскольку стены изначально находятся вне плоскости.

Доступные варианты решения этой проблемы в значительной степени зависят от конструкции стены.

РАМА ВНЕПЛОЩАДЬ

Правильная установка рамы невозможно переоценить. В большинстве стеновых конструкций (за исключением каркасов из гипсокартона «надвижные») «быстрые» или «легкие» ремонтные работы в полевых условиях ограничены. Неправильно установленные рамы, которые сильно выходят за рамки квадрата, вызовут серьезные проблемы с дверью и оборудованием. Такие ситуации потребуют обширного ремонта в полевых условиях и могут привести к снятию рам со стен. Если состояние «вне квадрата» небольшое, можно произвести некоторую регулировку, установив регулировочные шайбы и / или отрегулировав анкеры, особенно если рама, над которой выполняется работа, представляет собой надвижной гипсокартон. Самым универсальным каркасом, с которым можно работать при исправлении таких условий, является «надвижной» каркас из гипсокартона. Следует ссылаться на инструкции производителей, но, как правило, у большинства «надвижных» каркасов из гипсокартона есть анкер подоконника в нижней части косяка и анкер сжатия между верхней петлей и коллектором.Кроме того, у большинства косяков есть угловые зажимы, в которых есть отверстие для винта. Угловой зажим и отверстие совпадают с отверстием в заголовке. Регулировку каркасов из гипсокартона можно производить с помощью этих анкеров или угловых зажимов. ПРАВИЛЬНО УСТАНОВЛЕННАЯ РАМА Все углы 90º. Размер, взятый в точке «A», равен размеру, проверенному в точке «B». И шарнирные, и ударные косяки вертикальные и ровные.

Следующие примеры иллюстрируют, как кадр может быть установлен вне квадрата.

НЕПРАВИЛЬНО УСТАНОВЛЕННАЯ РАМА (A) Один угол больше 90 °, а один угол меньше 90 °. Митры не выровнены друг с другом должным образом, и в митрах образуются «зазоры», которые противоположны друг другу. Размер, взятый в точке «A», останется прежним при проверке в точке «B», если углы 90º выходят за пределы квадрата на равное количество градусов. Это состояние можно исправить, отрегулировав прижимные анкеры в каждом косяке и / или вне его по мере необходимости.Перед регулировкой ослабьте винты углового зажима, если рама так оборудована; затяните, когда закончите. Анкеры сжатия необходимо отрегулировать (повернуть) в противоположных направлениях, чтобы косяки могли двигаться. Для показанной иллюстрации винт зажимного анкера ударного откоса необходимо повернуть против часовой стрелки, чтобы втянуть компрессионный анкер и дать место для установки рамы в исходное положение с помощью нажимного анкера шарнирного откоса. Затем анкерный винт сжатия косяка петли поворачивают по часовой стрелке, чтобы продвинуть анкер и подтолкнуть раму к комнате, образованной у откоса.Рама должна быть совмещена с коллектором и анкером сжатия шарнирного косяка. Как только это будет сделано, анкерный винт сжимающего упора можно повернуть по часовой стрелке, продвигая анкер вплотную к шпильке. Затем необходимо повторно затянуть угловые скользящие винты.

НЕПРАВИЛЬНО УСТАНОВЛЕННАЯ РАМА (B) Оба угла больше или меньше 90 °. Митры неправильно совмещены друг с другом.Когда угол меньше 90º, в митре будет зазор, который увеличивается по мере продвижения к обратной стороне. Когда угол больше 90º, в митре будет зазор, который увеличивается по мере приближения к фальцу. Размеры, снятые в точках «А» и «В», не будут равны. Это условие всегда будет приводить к тому, что размер «B» будет больше или меньше номинального размера проема, который может быть получен при проверке между косяками вдоль жатки.
Для исправления этого состояния необходимо ослабить анкерные крепления порога, чтобы можно было сдвинуть и / или выдвинуть нижнюю часть каждого откоса.В случае анкера подоконника защелкивающегося типа, возможно, придется снять обшивку плинтуса, чтобы получить доступ к анкерам. Этот тип анкера обычно используется, потому что его можно спрятать, накрыв его обшивкой плинтуса. Если косяки согнуты в порогах, то, возможно, придется немного втянуть прижимные анкеры, чтобы можно было выдвинуть порог (основание) косяков. Косяки должны быть закреплены по вертикали, выровнены с жаткой и выровнены по мере их выталкивания в надлежащее положение.Анкеры порога должны быть переустановлены, анкеры сжатия отрегулированы и повторно затянуты. Обшивку плинтуса следует снова прикрепить к стене, если она была снята. Аналогичную процедуру нужно использовать, если косяки выбиты на порогах. Порог (основание) косяков нужно вдавить в сторону проема. Косяки должны быть закреплены вертикально, выровнены с жаткой и выровнены по мере их установки в надлежащее положение. Анкеры порога следует переустановить, анкеры сжатия отрегулировать (удлинить) и повторно затянуть.Обшивку плинтуса следует снова прикрепить к стене, если она была снята.
НЕПРАВИЛЬНО УСТАНОВЛЕННАЯ РАМА (C) Один угол правильно установлен на 90 °, а другой угол больше или меньше 90 °. Размер, взятый в точке «A», будет постоянно меняться при проверке в различных точках, идущих к точке «B». Угловой скос не будет правильно совмещен между жаткой и косяком, который не установлен на 90º. Косяк, который не находится под углом 90º к жатке, должен быть перемещен.Чтобы исправить это состояние, необходимо ослабить анкер порога, чтобы можно было сдвинуть или выдвинуть нижнюю часть откоса по мере необходимости. В случае анкера подоконника защелкивающегося типа, возможно, придется снять обшивку плинтуса, чтобы получить доступ к анкеру. Этот тип анкера обычно используется, потому что его можно спрятать, накрыв его обшивкой плинтуса.
Если косяк находится на пороге, то, возможно, придется слегка отвести нажимной анкер, чтобы можно было выдвинуть порог (основание) косяка.Косяк должен быть закреплен отвесом, пригнан к жатке и выровнен по мере выталкивания в правильное положение. Якорь порога необходимо переустановить, якорь сжатия отрегулировать и снова затянуть. Обшивку плинтуса следует снова прикрепить к стене, если она была снята. Аналогичную процедуру следует использовать, когда косяк выступает за подоконник. Порог (основание) косяка следует вдавить в сторону проема. Косяк должен быть закреплен отвесом, пригнан к жатке и выровнен, когда он вставлен в правильное положение.Анкер порога должен быть переустановлен, анкер сжатия отрегулирован (закреплен) и повторно затянут. Обшивку плинтуса следует снова прикрепить к стене, если она была снята.

РАМА С СНОСОМ ИЛИ ВЫНУЖДЕНИЕМ КРОЛИКОВ

В этом состоянии очевидна важность правильной первоначальной установки рамы. В большинстве стеновых конструкций, за исключением каркасов из гипсокартона «надвигающийся», «быстрые», «легкие» полевые исправления ограничены. Неправильно установленная рама, в которой ножки сильно загнуты или выдвинуты, потребует обширного ремонта в полевых условиях и в большинстве случаев требует входа в стену, чтобы получить доступ к анкеровке рамы.

Состояние с носком или наружу хуже у пола. Жатка не дает верхней части косяков входить или выходить с носком, но по мере того, как вы отодвигаетесь от подборщика к полу, косяки имеют больший потенциал сгибания во время установки.

Единственный каркас с таким состоянием, который можно исправить без особых трудностей, — это каркас из гипсокартона «надвигающийся». Поскольку в «надвижном» каркасе из гипсокартона используются только анкеры сжатия около головы и анкеры порога около основания косяков, это условие легко исправить.

Обратите внимание, что поверхности фальца не расположены под углом 90 ° к плоскости стены. В этом можно убедиться, приложив линейку к поверхности обоих косяков. Прямая кромка должна прилегать к обеим сторонам одновременно. Если косяки скручены, образуется «зазор», как показано на рисунке слева.

На рисунках справа показаны два типичных типа анкеров подоконника, используемых в «надвижном» каркасе из гипсокартона. «A» показывает анкер, который будет прикрыт обшивкой плинтуса. Чтобы получить доступ к этому анкеру, сначала необходимо снять обшивку плинтуса. Далее необходимо удалить гвозди или шурупы, крепящие анкеры к стене. Это ослабит косяк и позволит придать ему квадратную форму в проеме. «B» показывает винт, проходящий через лицевую сторону рамы в стену. Это удерживает порог рамы на месте. Этот винт открыт и легко доступен. Удаление винта ослабит косяк и позволит ему «скруглить» в отверстии.Если оба косяка согнуты внутрь / наружу, они оба должны быть «согнуты». Это можно проверить, произведя измерения, как показано ниже. Размеры «A» и «B» будут одинаковыми, если рамы установлены правильно. Однако косяки рамы должны быть отвесными, ровными и перпендикулярными по отношению к головке рамы.

Если оба косяка согнуты внутрь / наружу, они оба должны быть «согнуты». Это можно проверить, произведя измерения, как показано выше.Размеры «A» и «B» будут одинаковыми, если рамы установлены правильно.

На рисунке ниже показано состояние, при котором может создаться впечатление, что рама установлена ​​правильно. Оба размера «A» и «B» будут равны, но рама не будет квадратной в проеме. Оба косяка можно скрутить, чтобы получился параллелограмм. Это можно проверить, поместив прямую кромку через грани обоих косяков (прямая кромка представлена ​​пунктирной линией, показанной ниже. Прямая кромка должна быть плоской на обеих гранях одновременно.Если косяки перекручены, образуется «зазор», как показано на рисунке. «Разрывы» будут с той же стороны, если был создан параллелограмм. Зазоры также могут быть на противоположных сторонах, как показано на рисунке «Типичное состояние схождения внутрь или наружу» на предыдущей странице.

Это состояние можно исправить, как описано в других примерах «схождения наружу» или «схождение внутрь».

ГЛУШИТЕЛИ

Некоторые производители предусматривают отверстие для глушителя в упоре рамы для установки вставного глушителя.Наклеиваемый глушитель также доступен для применения на рамах без отверстия для глушителя. Глушитель действует как «резиновый амортизатор», который равномерно удерживает дверь от упора на постоянном расстоянии. Если дверь удерживается за пределами упора, а не слегка перемещается к упору, трубка защелки будет плотнее входить в зацеп. На ударной косе размещаются три глушителя: один ближе к вершине косяка (ближе к жатке), второй — к нижней части косяка (ближе к порогу), а третий — возле подготовки удара.

ЗАМОК ПОДСОЕДИНЯЕТСЯ НА УДАР

Это состояние не может быть вызвано неправильно установленной дверью и / или рамой. Если замок на двери не был правильно выровнен с защелкой на раме, может возникнуть столкновение или защелка защелки заблокируется при ударе. Поскольку это не так; причина не в неправильной установке. Необходимо проверить следующее:

ПРАВИЛЬНЫЙ УДАР

К раме прикреплена соответствующая ответная планка?

УСТРОЙСТВА ВЫХОДА ОБОДА

Имеется регулируемая запорная планка.Правильно ли отрегулирована ответная планка, чтобы обеспечить надежную фиксацию?

ЗАМОК СЛИШКОМ УСТАНАВЛИВАЕТСЯ В УДАР

Правильная установка двери и рамы имеет важное значение. Если дверь и рама не выровнены должным образом, ригель защелки может застрять при ударе. Необходимо проверить следующие позиции:

I MПРАВИЛЬНЫЙ ЗАЗОР / ПРОБАС ДВЕРИ
Для различных условий щелкните здесь.

ПЕТЛИ
Чтобы узнать о различных условиях крепления петель, щелкните здесь.

СКВОЗНАЯ ДВЕРЬ
Чтобы узнать о различных условиях витой двери, нажмите здесь.

СКРУЧИВАЕМЫЕ РАМЫ
Чтобы узнать о различных условиях скрученных рам, нажмите здесь.

РАМА, НАБОР НЕКВАДРАТНАЯ
Чтобы узнать о различных состояниях рам, установленных вне квадрата, щелкните здесь.

ПРАВИЛЬНЫЙ УДАР
Надлежащая запорная планка прикреплена к раме?

Необходимо проверить ранее упомянутые позиции и исправить любые проблемы.Если защелка продолжает плотно прижимать защелку, можно создать дополнительный зазор, приложив удар или изогнув кромку защелки, как показано. Однако это следует делать только в качестве окончательного варианта.

ЗАМК В ОТКРЫТОМ МЕСТЕ НА ДВЕРИ ИЛИ ЗАБИРАНИЕ В РАМЕ В СТЕНЕ

Незначительные корректировки местоположения обычно могут быть выполнены путем изменения ответной планки. Изменение ответной планки «расширит» отверстие, чтобы трубка защелки могла правильно зацепить удар.Это похоже на раздел «Lock Fits Too Too For Strike» за исключением того, что количество материала, удаленного из удара, больше. Это может компенсировать незначительное смещение ответной планки на раме и / или расположение замка на двери. Эти общие шаги необходимо выполнить для модификации ответной планки.

Отметьте участок на ответной планке, который необходимо снять. Снять запорную планку с рамы. Вытащите кернером углы удаляемой области и просверлите отверстие диаметром 1/8 дюйма в каждом углу. Используйте сабельную пилу и прорежьте существующее отверстие до отверстий диаметром 1/8 дюйма. Оставшийся материал между двумя отверстиями 1/8 дюйма следует отпилить. Обработайте все неровности и углы напильником. Это должно быть сделано, так как любые неровные края или края с заусенцами могут вызвать защелку трубки «сопротивление» или «повесить трубку» в запорной планке. Сборки удар пластины к раме и выравниванию проверки с Lockset на двери, а также функцией фиксация трубы в и из ударной пластины.

ПЛОСКА НЕ ЗАКРЫТА НА РАМЕ

Основная причина неправильного выравнивания и «закрывания» митров — неправильная установка. Последствия неправильной установки на стыковые швы описаны в предыдущем разделе «Неровная рама». В этом разделе следует обратиться к подробным объяснениям условий, которые могут возникнуть, и решениям по устранению проблем.

Это состояние также может быть вызвано условиями, описанными в разделе «Свободный каркас на гипсокартоне» — рисунки на стр. 28.

ЗАЗОР В НИЖНЕЙ ДВЕРИ СЛИШКОМ МАЛЕНЬКИЙ

Возможные варианты решения этой проблемы ограничены. Каркасы, которые постоянно прикреплены к конструкции стены (например, к каменной кладке или стальной стойке), оставляют мало альтернатив. Единственное доступное «решение» — это обрезать нижнюю часть двери, если конструкция двери допускает обрезку. Как показано на рисунке ниже, номинальный «зазор от порога» должен составлять дюйма. Зазор подоконника — это расстояние от низа двери до низа косяков рамы, а ¾ ”- это стандартный промышленный размер.

Косяки рамы должны быть установлены на уровне пола, в результате чего расстояние между нижней частью двери и полом составляет inch дюйма.

“также обеспечивает достаточно места для установки« приподнятого порога », который является разновидностью плоского порога. Если используется приподнятый порог, уменьшается зазор в ¾ дюйма.

Перед внесением изменений необходимо проверить высоту двери.
Высота двери определяется измерением, представленным на рисунке размером «A».Если высота двери слишком велика, зазор внизу будет слишком мал.

Высота косяка рамы (равная высоте проема) определяется путем измерения, представленного размером «B». Если высота косяка меньше размера, зазор внизу будет слишком мал.

Нижняя часть косяков рамы должна быть установлена ​​«на» пол, а не «в» пол. В некоторых особых случаях косяки могут быть установлены «в пол», но это требует особого подхода к проектированию и корректировки высоты двери и высоты косяка.Если бы это не было компенсировано проектной высотой, зазор внизу мог быть слишком мал.

Взяв эти основные размеры, вы можете подтвердить, какой элемент проема является ошибочным. Если рассматривается возможность обрезки нижней части двери, вы должны убедиться, что конструкция двери допускает такую ​​модификацию. Лучше всего обратиться к дистрибьютору или производителю, чтобы определить, можно ли и насколько можно обрезать дверь. Эти типы модификаций отделки могут быть относительно простыми или более обширными в зависимости от конструкции двери.

НЕПОСРЕДСТВЕННОЕ СООБЩЕНИЕ РАМЫ И ДВЕРНОЙ ПЕТЛИ

Несоосность рамы и дверных петель может вызвать множество проблем. Когда происходит смещение, либо места петель двери, либо петли рамы немного смещены. Это может относиться к модернизации существующих проемов, где заменяется дверь или рама, но не то и другое вместе. Когда новые двери и рамы поставляются от одного производителя, этой проблемы не существует.

Пример, показанный на следующей странице, отражает опускание петельной створки, которая прикрепляется к двери, по отношению к петлевой створке на раме.Однако, удалив материал с противоположного конца кулаков, полотно дверных петель также можно было поднять. Петли рамы также могут быть перемещены аналогичным образом.

РАМА ОТКЛЮЧАЕТСЯ НА СУХОЙ СТЕНЕ

Производители рам строго контролируют размеры своих рам. Поскольку используется автоматизированное оборудование, эти размеры легко повторяются от детали к детали. В большинстве случаев, когда рамы незакреплены на гипсокартоне, выявляется, что общая толщина стены не соблюдалась должным образом.Условия толщины стенок могут варьироваться от меньшего до большего размера. По возможности следует проверить толщину стены на соответствие техническим условиям.

Для каркасов, установленных в стенах из гипсокартона, можно использовать два разных метода крепления:

СТАЛЬНЫЕ ИЛИ ДЕРЕВЯННЫЕ ШПИЛЬКИ СВАРОЧНЫЕ / С ЗАСТЕИВАНИЯМИ

В некоторых рамах используются стальные или деревянные анкеры, приваренные или вставные. Эти рамы устанавливаются до того, как гипсокартон будет прикреплен к стойкам. Гипсокартон может быть либо «прижат» к возврату рамы, либо «заправлен» за обратный ход рамы.Только в том случае, если гипсокартон «заправлен» за обратным трубопроводом, может возникнуть состояние, при котором каркас не прикреплен к гипсокартону. Этот зазор мог быть равномерным по всей длине (высоте) косяка или мог быть только на определенных участках. Поскольку раму нельзя снять, единственные доступные варианты — заделать зазор или закрыть его обрезками.

РАМА НАКОНЕЧНИКОВ С КОМПРЕССИОННЫМИ ЯКОРАМИ

Эти рамы предназначены для установки после завершения возведения стены.Методы привязки, используемые в этом типе рамы, позволяют при желании удалить раму. При снятии и повторной установке рамы необходимо соблюдать инструкции по установке производителя. Для накладных рам из гипсокартона, которые «свободно прилегают к стене», могут существовать три условия.

1) Первое условие — это равномерный зазор по всей длине (высоте) косяков рамы. Каркас необходимо вынуть из проема и проверить толщину стен во многих местах вокруг проема.Эти измерения следует сравнить с рабочими спецификациями. Если толщина стенки меньше номинальной, доступны два варианта.

a) Если зазор относительно невелик, можно рассмотреть возможность использования уплотнения или обрезки для закрытия зазора при установке рамы.

b) Если зазор больше, использование «распорок» может компенсировать недостающую толщину стенки. Использование распорок требует, чтобы рама была снята с проема, прикреплена распорка (и) и заново установлена ​​рама. Распорки можно использовать на одном или обоих возвратных элементах рамы, что приведет к установке распорок либо с одной, либо с обеих сторон стены.Прокладки доступны у производителя рамы.

2) Вторым условием будет зазор, который меняется по длине (высоте) косяка. Это состояние обычно встречается в конструкции стальных шпилек и приводит к «чрезмерно толстым» стенам в верхних углах проема, см. Рис. 5. Обычно это прямой результат того, как стальные заглушки шпилек были прикреплены к вертикальным стальным шпилькам, чтобы формируют проем. Когда стена слишком велика (в этой области), она заставит коллектор и ограничители косяка раздвинуться и фактически расширит размеры горловины, чтобы принять большую стену.Это приведет к тому, что углы рамы будут очень плотно прилегать к стене, и по мере того, как вы продвигаетесь по косяку, начнет образовываться зазор, который затем постепенно исчезнет ближе к полу, см. Рисунок ниже в разделе «Зазор из-за слишком большой стены» .

Об этом состоянии следует сообщить соответствующему персоналу на рабочем месте. Состояние можно исправить, установив опорные пластины с каждой стороны угла и сжав внутренние стальные шпильки зажимом.Однако ответственность за исправление этого состояния лежит на субподрядчике, отвечающем за фактическое строительство стены.

3) Третье условие отличается от первых двух, которые касаются «подгонки» рамы по толщине стены. Причина в том, что анкеры сжатия не были затянуты. Тогда каркас гипсокартона будет свободен по ширине проема и будет перемещаться из стороны в сторону против грубого проема.

Рама должна быть установлена ​​вертикально, квадратной формы и закреплена в проеме путем правильной регулировки анкеров сжатия в соответствии с инструкциями производителя.

СТЕКЛЯННЫЕ ОКНА

Полые металлические заимствованные осветительные, транцевые и комбинированные рамы для боковых фонарей — отличный выбор для наружных проемов благодаря гибкости конструкции, тепловым характеристикам и безопасности. Эти типы рам не имеют заводской герметизации для предотвращения проникновения воды; подрядчик / установщик должен герметизировать все стыки, которые подвергаются воздействию элементов после установки рамы в сборе.

По возможности настоятельно рекомендуется устанавливать стекло и остекление на внешнем фальце рамы.Это будет сдерживать проникновение воды.

Производители не могут контролировать качество изготовления, связанное с установкой этих типов рам, поэтому эта работа должна быть указана в разделе спецификаций по установке / остеклению / герметизации.

ЭТИКЕТКА ОТСУТСТВУЕТ НА ПОЖАРНОЙ РАМЕ

Как и двери, огнестойкие рамы являются важным элементом соответствия строительным нормам и стандартам противопожарной защиты. Следовательно, надлежащий контроль этикеток, прикрепленных к раме, является высшим приоритетом для производителя, официального представителя кодекса и агентства по маркировке.Когда продукт находится в поле, независимо от того, установлен он или нет, никому, включая производителя, не разрешается прикреплять этикетки, если только представитель агентства по маркировке производителя не проверил продукт на соответствие процедурам производителя. Только уполномоченные лица могут иметь и прикреплять ярлыки к противопожарной продукции в полевых условиях.

Все таблички на огнестойких рамах расположены на косяке петель между верхней и средней петлей (см. Рисунок ниже).Следует отметить, что некоторые рамки имеют тисненую этикетку, а не этикетку, прикрепленную к поверхности. Этикетка с тиснением проштампована в паз рамы и может быть закрашена.

Если этикетка или тиснение отсутствуют, следует связаться с дистрибьютором рам.

Особые примечания: Заимствованные световые рамы могут иметь наклейки на потолок рамы из-за расположения стекла и планки остекления. Рамы со сплошными петлями могут иметь этикетки, нанесенные на потолок или головку рамы. См. Процедуры производителя.

ЭТИКЕТКА ОТСУТСТВУЕТ НА ДВЕРИ ПОЖАРНОЙ ДВЕРИ

Противопожарные двери — важный элемент соответствия строительным нормам и стандартам противопожарной защиты. Следовательно, надлежащий контроль этикеток является высшим приоритетом для производителя, должностного лица и агентства по маркировке. (Производитель должен учитывать каждую используемую этикетку, и этикетка может быть нанесена только на предприятии производителя или у авторизованного дистрибьютора этикеток производителя.) После того, как продукт находится в поле, независимо от того, установлен он или нет, никому, включая производителя, не разрешается прикреплять этикетки, если только представитель агентства по маркировке производителя не проверил продукт на соответствие процедурам маркировки производителя. Только уполномоченные лица могут иметь и прикреплять ярлыки к противопожарной продукции в полевых условиях.

Таблички на огнестойких дверях расположены в одном из двух мест: между верхней и средней петлей или на верхнем канале (см. Рисунок).Убедитесь, что вы ищете этикетку в правильном месте.

Если этикетка отсутствует, обратитесь к дистрибьютору дверей.

Особые примечания: Маркированные двери со сплошными петлями могут иметь наклейки, размещенные на верхнем канале двери. Обратитесь к конкретному производителю, чтобы определить расположение этикетки. Может потребоваться удалить полые металлические транцевые панели с этикетками для проверки маркировки, если они полностью закрыты фиксированной полой металлической рамой. См. Процедуры производителя.

ПРОБЛЕМЫ С КРАСКОЙ

ПИЛИНГ КРАСКИ НА ГОЛЫЙ МЕТАЛЛ

Существуют два условия, которые необходимо учитывать при оценке отслоения краски до голого металла.

1. ТОЛЬКО PRIME PAINT

Если продукт окрашен только грунтовкой и произошло отслоение, значит, между грунтовкой и оголенным металлом плохая адгезия. Обычно это связано с недостаточной подготовкой поверхности перед грунтовкой.Для обеспечения хорошей адгезии грунтовочной краски необходимо подготовить голый металл. Дверь следует полностью отшлифовать, промыть растворителем и повторно загрунтовать. Операции шлифования и промывки позволяют получить поверхность, достаточную для обеспечения хорошей адгезии грунтовки.

2. ПРЕМИУМ КРАСКА И ТОП (ОТДЕЛКА) ПОКРЫТИЕ

Неисправность может быть вызвана либо плохой подготовкой поверхности перед грунтовкой, либо использованием несовместимой финишной краски, которая вступила в реакцию с грунтовкой и сняла всю краску с голого металла.В любом случае корректирующая мера будет одинаковой. Дверь следует полностью отшлифовать и промыть подходящим растворителем. Затем дверь следует повторно загрунтовать. Слегка отшлифуйте грунтовочный слой, протрите и покрасьте его совместимым верхним слоем. Каждый раз, когда дверь готовится к финишной или финишной окраске, поверхность необходимо очистить. Используйте тот же растворитель, который будет использоваться для разбавления верхнего слоя краски, и тщательно очистите все окрашиваемые поверхности.

КРАСКА В ОТВЕРСТИЯХ

Как полые металлические двери, так и рамы имеют различные отверстия, в которых просверлены отверстия и нарезаны резьбы.Эти отверстия находятся в различных компонентах, таких как арматура. Все компоненты собираются вместе перед окраской.

Производители могут использовать различные методы окраски. Некоторые из этих методов могут привести к скоплению краски в резьбовых отверстиях арматуры. Этот нарост может затруднить установку винтов. Нарост следует удалить, чтобы упростить установку винтов и обеспечить их правильную посадку.

Наилучший метод очистки резьбовых отверстий — использование метчика, соответствующего резьбе винта.Кран легко срезает и удаляет скопившуюся краску, вводя и выводя ее из отверстия. Если нарост не такой большой и имеются (или могут быть получены) дополнительные винты, то винт можно ввернуть в отверстие и вывести из него, чтобы убрать незначительные наросты перед окончательной установкой винта.

ПОВРЕЖДЕНИЕ ОТ ВОДЫ

Повреждения, вызванные водой, являются прямым результатом неправильного хранения. Если продукт все еще покрыт грунтовкой (финишный слой не был нанесен), легко определить следующее состояние:

• Первоначально водное пятно проявляется в виде обесцвечивания или изменения блеска или блеска грунтовки.Поврежденные участки будут выглядеть и, возможно, ощущаться иначе, чем остальная часть продукта.
• Если водное пятно существовало в течение значительного времени и было вызвано • большим количеством воды, на обесцвеченных участках начнет появляться ржавчина.

Если на продукт был нанесен финишный слой краски, повреждение, вызванное водой, также может вызвать повреждение финишного покрытия:

• Пятна от воды можно обнаружить по случайным участкам повреждения лакокрасочного покрытия на двери, а также по появлению на этих участках равномерного развития ржавчины.В некоторых случаях финишная краска будет демонстрировать хорошую адгезию к участкам, поврежденным водой, но также покажет равномерный слой ржавчины, развивающейся через финишную краску.

Чтобы исправить повреждения, вызванные водой, следуйте следующим рекомендациям:

• Для продуктов, окрашенных только грунтовкой, пораженные участки должны быть • тщательно отшлифованы. При необходимости поверхность следует отшлифовать до металла. Затем всю поверхность двери / рамы следует слегка отшлифовать и нанести «неровностями» на любые сильно отшлифованные участки.Затем необходимо заново загрунтовать всю поверхность.
• Для продуктов, подвергнутых финишной окраске, пораженные участки следует отшлифовать. • При необходимости поверхность отшлифовать до металла. Затем всю оставшуюся поверхность после финишной окраски следует слегка отшлифовать и «растушевать» на сильно отшлифованных участках. Если виден голый металл, эти области следует повторно загрунтовать и слегка отшлифовать, чтобы они «растушевывались» до слегка отшлифованных участков, окрашенных финишной краской. Затем изделие следует повторно покрасить.
• Когда дверь готовится к покраске финишного или финишного покрытия, сначала необходимо очистить поверхность. Используйте тот же растворитель, который будет использоваться для разбавления верхнего слоя краски, и тщательно очистите все окрашиваемые поверхности.

ТЕРМИЧЕСКИЙ ЛУК

Установщики должны знать о состоянии, известном как Thermal Bow. Thermal Bow — это временное состояние, которое может возникнуть в металлических дверях из-за разницы температур внутри и снаружи. Это чаще встречается, когда прямые лучи солнца попадают на поверхность двери.

Установка дверной завертки: Виды защелок для межкомнатных дверей
