Как положить профнастил на крышу? Схема укладки и монтажа

Надежность и привлекательность кровли из профлиста не вызывает сомнений. Дополнительное преимущество – невысокая стоимость и простота монтажа. Монтаж крыши из профнастила подразумевает поочередную укладку и крепление стальных гофрированных листов к обрешетке.

На двускатной крыше укладывать профнастил начинают с торцевого края, на вальмовой – с центра вальмы. В зависимости от площади кровельного покрытия и размеров профилированного настила, монтаж осуществляется в один, два или более рядов. Если длина ската от конька к парапету превышает 6-7 метров, целесообразнее укладывать профнастил на крышу в два ряда. Нельзя забывать о коэффициенте линейного расширения металла. На первый взгляд профилированные лист большой длины – это гарантированное отсутствие стыков, а, следовательно, увеличение эстетической привлекательности и надежности. Но на практике все оказывается совсем иначе. Под воздействием температур, как и любой другой металл, профилированная сталь меняет свой размер. Для листа профнастила длиной более 10 метров разница в размере может составить до 4-5 мм, что влечет за собой не только деформацию, но и разрывы металла в местах крепления. Для листов, длина которых менее 5-7 метров изменения незначительны и никаких последствий не влекут.

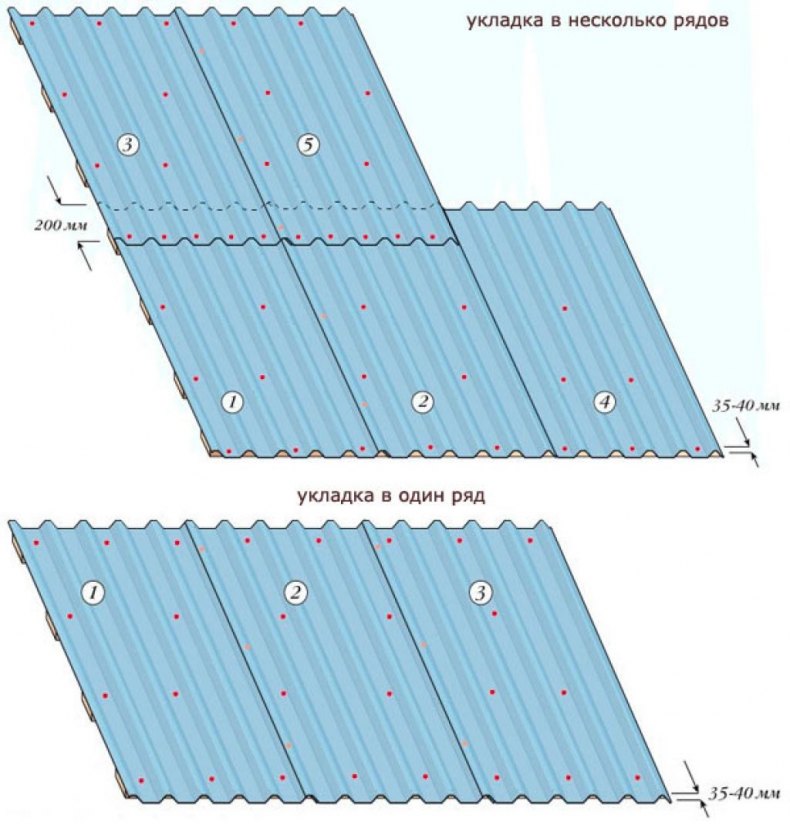

Укладка в один ряд

Наиболее простой и одновременно сложный способ укладки профнастила на крышу – в один ряд. Простой – потому, что не требует большого количества креплений, сложный – потому что поднимать и укладывать листы большого размера не так уж легко и удобно.

Укладка профлиста напоминает монтаж металлочерепицы: первый лист укладывается с краю ската и предварительно крепится одним саморезом у конька. Далее необходимо выровнять нижний край и также временно закрепить у свеса. Соседний лист профнастила укладывается внахлест и временно закрепляется по аналогии с первым. Между собой листы скрепляются специальными заклепками или саморезами в верхнюю часть волны. Убедившись в правильности и точности расположения листов, следует надежно прикрепить к обрешетке первый лист. К обрешетке крепление осуществляется в дно гофра (нижнюю часть волны). Ко второму, временно закрепленному листу, монтируется третий, выровняв и временно закрепив третий, следует надежно закрепить второй, и так до края ската.

Укладка в два и более рядов

Монтаж профнастила на крышу в два ряда начинают от свеса. Первым укладывают угловой лист нижнего ряда, затем первый лист второго ряда – соседний сверху. Оба листа крепят к обрешетке. Аналогично крепятся два соседних листа: сначала нижний, потом верхний с перехлестом первого листа.

Особенности монтажа

Монтировать профнастил для крыши можно как слева направо, так и справа налево. В любом случае, монтаж профнастила на крышу осуществляется внахлест. Для кровель с большим углом уклона размер нахлеста между боковыми соседними рядами – 1-2 волны, между верхним и нижним – 15-20 см. Для пологих и плоских кровель длину нахлеста лучше увеличить, а места стыков дополнительно герметизировать.

Крепится профлист специальными саморезами. В зависимости от того, из какого материала выполнена обрешетка, подвирается саморез. Для дерева – острый бур, редкая резьба, для металлопрофиля – острый бур, частая резьба. Обязательно наличие неопренового уплотнителя, предназначение которого – предотвратить попадание влаги в места соединения и сделать крепление максимально надежным.

Предварительно сверлить профлист в подавляющем большинстве случаев не нужно, исключения составляют только кровли, несущая конструкция которых изготовлена из профиля толщиной более 2,5 мм.

Как уложить профнасти и не допустить ошибок?

Чтобы кровля получилась действительно надежной и привлекательной важно позаботится о геометрической точности. Не рекомендуется выравнивать листы по торцу ската. Куда более рационально производить выравнивание по шнурку, натянутому вдоль карниза. Не стоит забывать о доборных элементах и очередности их монтажа. Монтируя листы нижнего ряда, помните о карнизном свесе. Его оптимальный размер 35-40 мм.

Залог надежной кровли – не только правильность монтажа, но и качественный материал! Компания ООО «НТК» предлагает купить профнастил собственного производства, гарантируя разумную стоимость и отличное качество!

Успехов в строительстве!

Забор из металлопрофиля (профнастила) своими руками

Строительство забора своими руками — одна из первоочерёдных задач, которую приходится решать дачнику при обустройстве загородного участка. К одним из самых универсальных материалов для сооружения ограждений относится профилированный лист (металлопрофиль), имеющий массу преимуществ перед привычным деревянным и металлическим штакетником.

Содержание

• 1 Особенности металлопрофиля как материала

  • 1.1 Преимущества и недостатки профнастила

• 2 Подготовка к сооружению забора своими руками

  • 2.1 Выбор профнастила

  • 2.2 Расчёт необходимых материалов

  • 2.3 Инструмент для выполнения работ

• 3 Пошаговое руководство по постройке забора

  • 3.1 Закладка ленточного фундамента

  • 3.2 Установка столбов из профиля

  • 3.3 Монтаж каркаса и крепление профнастила

  • 3.4 Окончательная отделка после монтажа

• 4 Видео: крепление профнастила к опорному каркасу

Особенности металлопрофиля как материала

Металлопрофиль представляет собой профилированный металлический лист (профлист, профнастил, гофрированный лист) из оцинкованной стали. В процессе изготовления профлиста используется так называемый метод холодного проката — металлический лист проходит через специальный прокатный стан с валиками. В результате получается профилированный лист металла с волнообразной или трапециевидной формой профиля, которая влияет не только на эстетичный вид материала, но определяет его жёсткость.

Профилированный лист с маркировкой С8 используется для обшивки ограждений и заборов

После холодного проката на профлист наносится защитное полимерное или лакокрасочное покрытие по цветовому стандарту RAL. Полимерный слой защищает металл от процессов коррозии. Богатый выбор цветовых решений позволяет использовать профлист при строительстве не только промышленных объектов, но и для обшивки жилых построек.

Основная область применение профилированного листа — это облицовка стен и кровель промышленных и жилых сооружений, возведение ограждающих и защитных конструкций. Благодаря стальной основе и профилированным рёбрам жёсткости материал обеспечивает высокую прочность, надёжность и герметичность, при этом не утяжеляя несущую конструкцию строений.

По области применение профлист классифицируется на 3 вида:

• Н — материал толщиной от 0,55 до 0,9 мм, применяемый для обшивки кровельных конструкций;
• С — профилированный лист толщиной 0,55–0,7 мм, предназначенный для облицовки заборов, ограждений, стен и стеновых перегородок;
• НС — универсальный профлист с толщиной листа 0,55–0,8 мм. Можно использовать как для облицовки кровель, так и для обшивки стен, ограждений и заборов.

Для возведения заборов рекомендуется использовать профнастил с маркировками С8, С25, НС20 или НС35. Индекс после буквы указывает на высоту профиля в мм. В зависимости от производителя длина листа может варьироваться от 0,5 до 12 м.

Преимущества и недостатки профнастила

К конкурентным преимуществам профилированного листа как материала для возведения заборов можно отнести:

При повреждении полимерного и лакокрасочного покрытия металлопрофиль теряет коррозийную стойкость. Это, по сути, и есть его главный недостаток, которые можно решить, проводя периодический осмотр лицевой поверхности заборов и стен, на предмет серьёзных повреждений. Для устранения следов ржавчины и сколов используются специальные краски, наносимые после предварительной обработки поверхности.

Подготовка к сооружению забора своими руками

Прежде чем закупать материал и приступать к сооружению забора, необходимо определиться с его конфигурацией, а также рассчитать минимальное количество необходимого профнастила, материалов для каркаса и основания.

Наиболее простая конфигурация забора из профлиста — это несущий каркас, состоящий из вертикальных стоек и горизонтальных направляющий. Стойки заглубляются в землю на 100–150 см и бетонируются при помощи цементно-песчаной смеси с гравием. Для изготовления стоек используется профилированная труба 60×60, 60×50 или 50×50 мм. При желании можно использовать трубу Ø65, Ø80 или Ø90 мм.

Пример схемы устройства забора из профилированного листа

В качестве горизонтальных лаг, к которым будет крепиться профлист, лучше использовать профилированную трубу 60×40 мм. Толщина металла в обоих случаях должна быть не менее 2 мм. Шаг между стойками не более 3 м, а расстояние между горизонтальными направляющими — 120–135 см.

В некоторых случаях несущий каркас возводится из дерева, но такая конструкция не отличается надёжность. К тому же в процессе эксплуатации может потребоваться ремонт покосившихся или прогнивших стоек.

При достаточном количестве средств стойки можно выложить из морозоустойчивого, красного или облицовочного кирпича. Это не только сделает конструкцию забора более надёжной, но и придаст сплошному ограждению более эстетически привлекательный вид. Размер кирпичных столбов — 380×380 или 510×510 мм.

Схема забора из профнастила высотой 1,8–2 м

По соотношению цены к качеству и приложенным усилиям вариант забора с металлическим каркасом является оптимальным решением. Для заборов и ограждений небольшой длины, например, 5–7 м можно использовать вариант с бетонированием каждой отдельной вертикальной стойки.

Если забор возводится вокруг участка, то вместо бетонирования каждой опоры рекомендуется залить ленточный армированный фундамент глубиной 30–100 см и шириной 30–50 см. Это обезопасит конструкцию забора от возможного пучения грунта, воздействия грунтовых вод и механической нагрузки. Если требуется возведение забора с калиткой и массивными воротами, то заливка фундамент обязательна.

Выбор профнастила

Для сооружения заборов и ограждений, как упоминалось выше, рекомендуется использовать стеновой профилированный лист с маркировкой С8 и С25. Это листы с волнистой поверхностью, окрашенные в коричневый, синий, зелёный или белый цвет.

Если этого материала нет в наличии, то вместо него можно взять универсальный профлист с маркировкой НС20 или НС35. Такой лист имеет ребристую поверхность, защищённую полимерным покрытием.

Профнастил С8 толщиной 0,7 мм — оптимальный материал для обшивки забора вокруг участка

При выборе особое внимание уделяется таким характеристикам, как:

• толщина — не менее 0,5–0,55 мм. Для заборов и ограждений высотой 2 м и более желательно использовать профлист толщиной 0,6–0,7 мм;
• рабочая ширина — для стенового профнастила С8 рабочая ширина должна составлять 1150 мм, для универсального профнастила НС20 – 1100 мм;
• покрытие металла — горячеоцинкованный профилированный лист с декоративным и полимерным покрытием из полиэстера, пурела или полидифторионада (PVF2).

Профилированные листы с покрытием из пластоизола (PVC 200) не подходят для использования в качестве обшивки для заборов и ограждений. Под действием УФ лучей этот полимер быстро разрушается, что чревато потерей антикоррозийных свойств и снижению срока службы профнастила.

Вместо листов с рабочей шириной 1100 и 1150 см, можно выбрать более широкие изделия. Всё зависит от того, сколько людей будет проводить строительные работы. Даже двум людям будет неудобно работать с листами ширины более 2 м.

Расчёт необходимых материалов

Перед закупкой и доставкой материалов на место проведения работ следует провести расчёт профнастила, профилированной трубы для столбов и горизонтальных лаг. В качестве примера рассчитаем материал для ограждения участка 20×30 м, что соответствует типовым дачным участкам площадью 600 м². Для обшивки будет использоваться профнастил С8 с рабочей шириной 1150 мм.

Профильная труба 60x60x2 мм хорошо подойдёт в качестве материала для сооружения опорного каркаса

Для изготовления забора вокруг участка в 6 соток потребуется:

Для изготовления калитки и ворот, помимо профилированной трубы, понадобиться оцинкованные петли и ручки. Эти принадлежности выбираются индивидуально с расчётом, что на калитку нужно петель в количестве 2–3 шт, а на ворота — 4–6 шт.

Для заливки фундамента лучше использовать готовые цементно-песчаные смеси от производителя в мешках по 25 кг. Для расчёта объёма бетона следует воспользоваться онлайн-калькуляторами. Согласно размерам из примера, описанного выше, для заливки ленточного фундамента длиной 100 м, высотой 0,3 и шириной 0,3 м потребуется почти 15 м³ бетонной смеси.

В качестве армирующего материала рекомендуется использовать стальную арматуру сечением 4–6 и 8–12 мм. Количество арматуры рассчитывается с учётом, что для вязки каркаса используется 4 продольных прута и 8 поперечных прутков через каждые 140–150 мм.

Инструмент для выполнения работ

Для строительства забора из профнастила на несущем фундаменте потребуется следующий инструмент:

При выполнении работ следует помнить о технике безопасности. Для этого потребуется приобрести защитные пластиковые очки, перчатки и спецодежду. При сварке обязательно использование специальной макси.

Пошаговое руководство по постройке забора

После доставки металлопрофиля и других материалов на территорию дачного или загородного участка можно переходить к строительным работам. Если работы по сооружению забора потребуется отложить, то листы профнастила и мешки с цементом следует накрыть плотным брезентом.

Закладка ленточного фундамента

Для подготовки траншеи под фундамент потребуется выполнить следующее:

1. По периметру участка следует убрать весь мусор, срезать мешающий кустарник и небольшие деревья. Если в месте, где планируется заливка фундамента для забора, располагается крупный камень или растут деревья, то их нужно выкорчевать, используя строительный инструмент.

   Траншея выкапывается на периметру участка на глубину 0,3–0,5 м

2. После подготовки участка по его периметру вбиваются деревянные колышки, между которых и натягивается капроновая нить. Согласно разметке вокруг участка вырывается траншея глубиной 0,5 м и шириной 0,3 см. После этого производится установка опорных столбов из профиля (см. ниже).
3. Если необходимо подготовить траншею на участке с небольшим уклоном, то потребуется натянуть нить между верхней и нижней точкой перепада так, чтобы нить касалась земли. После этого необходимо прокопать траншею необходимой глубины с соблюдением уклона.

   Схема выравнивающего фундамента для участков с крутым склоном

4. Для участка с большим уклоном потребуется разбить склон на секции. Для наглядности внимательно посмотрите на схему выше. Каждая из секций будет иметь длину, удобную для заливки фундамента с ростверком не более 60 см. При этому в самой низкой точке заглубление фундамента будет минимальным.
5. Выполняется вязка армирующего каркаса из арматуры сечение 8–12 мм. Арматура укладывается на дно траншеи так, чтобы между гравийной подушкой и прутами было не менее 5 см, а между стенками траншеи — не менее 7–10 см. Для подкладки можно битый кирпичом или небольшими камнями. Схема вязка показана на схеме выше. Для скрепления арматуры используется сварка.

   Схема устройства опалубки для ленточного фундамента

6. Для заливки фундамента потребуется сколотить опалубку из обрезной доски. Можно использовать как новые, так и старые доски толщиной 15–25 мм, завалявшиеся на участке. Высота опалубки — 70–80 см с учётом, что высота ростверка должна быть не менее 30 см.
7. После установки опалубки по периметру участка можно переходить к замешиванию бетона и заливке фундамента. Если есть такая возможность, то следует приобрести уже готовый бетон нужной марки. Это значительно ускорит процесс сооружения забора. При заливке бетон обязательно уплотняется при помощи подручных средств и дрели с вибронасадкой.

Для выравнивания бетона используется шпатель и кельма удобного размера. После заливки фундамента накрывается плёнкой и оставляется высыхать на 7–10 дней. Затем можно переходить к сооружению каркаса и креплению профилированного листа.

Установка столбов из профиля

Установка вертикальных стоек выполняется до этапа, когда проводится вязка фундамента. Процесс установки состоит из следующих этапов:

1. Через каждые 2 метра ровно посередине траншеи пробуриваются ямы глубиной 1,5 м. В процессе бурения нужно следить и придерживаться минимальный оборотов, иначе есть возможность повредить режущий элемент. На дно каждой ямы укладывается мелкий камень или насыпается мелкофракционный гравий толщиной 10 см. При бурении ям на участке с небольшим уклоном глубина ям сохраняется по всей длине склона.

   После установки столбов и вязки армированного каркаса можно приступаить к заливке фундамента

2. Производится обработка профилированной трубы битумным лаком на высоту заглубления (1–1,5 м). После высыхания лака можно приступать к замешиванию бетонной смеси на основе цемента М300.
3. Подготовленная труба опускается в яму и фиксируется в вертикальном положении. После этого яма заполняется бетонной смесью, которая утрамбовывается при помощи прута арматуры или дрели со специальной насадкой. В процессе заливки проверяется положение стоек относительно вертикали.

   Фундамента забора после заливки бетонной смеси

4. После заливки опорных столбов следует дождаться первичного высыхания бетона в течение 2–3 суток. Затем на дно траншеи засыпается слой мелкозернистого песка толщиной 5 см. Поверх песка укладывается гравий фракции 20–40 слоем толщиной 7–10 см.

Монтаж каркаса и крепление профнастила

Для крепления горизонтальных направляющих и профнастила потребуется следующее:

1. К опорным стойкам необходимо приварить горизонтальные лаги из профиля 60×40 мм. Расстояние между лагами — не менее 120 мм. Для заборов высотой 2 м рекомендуется отступить по 25–30 см от верха и низа и нанести разметке. В этих и будут крепиться лаги при помощи сварки. Помимо сварки, лаги можно зафиксировать при помощи специального кронштейна.

   При отсутствии сварочного аппарата горизонтальные лаги можно закрепить на специальный кронштейн

2. Каркас для калитки и створок ворот собирается из аналогичного профиля с обязательным усилением при помощи горизонтальной перемычки и раскосов по высоте. После сборки опорный каркас забора, калитки и ворот обрабатывается антикоррозийной краской или специальным составом.
3. Производится крепление профилированных листов внахлёст на саморезы. Для этого лист выравнивается по горизонтали и фиксируется на саморезы с шагом 125–130 мм. Второй и последующие листы монтируются внахлёст.

   Примерный вариант ворот и калитки для забора из профнастила

4. К опорному каркасу ворот и забора привариваются петли, скоба для замка и запорные задвижки. Аналогичные действия проводятся для окончательной сборки калитки. После навешивания ворот можно приступать к их обшивке профнастилом.

Для обшивки калитки потребуется подрезать профнастил при помощи ножниц или ножовки по металлу. После монтажа срез прокрашивается краской. Все приваренные ранее элементы также обрабатываются антикоррозийным составом и прокрашиваются краской для наружных работ.

Окончательная отделка после монтажа

Если в процессе работ опорный каркас был обработан антикоррозийной краской, то дополнительная отделка забора не проводится. Достаточно одеть пластиковые заглушки на каждый столбик. Вместо стандартных заглушек для украшения забора можно использовать:

Как правило, кованые элементы являются наиболее интересным и эстетичным видом отделки. Они привариваются к верхней части каждого столба в месте расположения калитки и ворот.

Видео: крепление профнастила к опорному каркасу

Профилированный лист можно использовать для обшивки заборов и ограждений любой конфигурации. С ним просто работать, для его резки не требуется специального инструмента, а крепления выполняется при помощи обычного шуруповёрта. Если вы задумали постройку забора из профлиста, то не спешите заказывать полный спектр работ у профессионалов. К примеру, покраску каркаса и монтаж листов можно выполнить самостоятельно.

• Автор: Виталий Варламов
• Распечатать

Здравствуйте. Меня зовут Виталий. Область профессиональной деятельности: технические средства автоматизации и технологии проектирования.

Оцените статью:

(1 голос, среднее: 5 из 5)

Поделитесь с друзьями!

Курятник на 100 голов своими руками: от чертежа до внутреннего убранства Скамья-трансформер: делаем садовую зону отдыха своими руками

 Просмотров: 4 181  Рубрика: Строительство и ремонт

Что такое детали установки металлической крыши и как избежать проблем с деталями

Вы когда-нибудь покупали новый письменный стол или книжную полку в одном из крупных магазинов, где вам приходилось брать его домой и собирать? Рекомендуемые инструкции и пошаговые инструкции для таких предметов значительно облегчают сборку, верно?

Теперь давайте подумаем об этом в более широком масштабе. Хотели бы вы, чтобы что-то столь же важное, как их крыша, было установлено на вашей собственности без соблюдения монтажниками каких-либо установленных правил или проверенных методов установки?

Вероятно, нет. Независимо от того, являетесь ли вы владельцем недвижимости, подрядчиком по кровельным работам или установщиком: металлическую крышу следует устанавливать в соответствии с рекомендациями производителя по установке.

В Sheffield Metals мы потратили значительное количество времени и провели испытания на детали установки всех наших инженерных металлических кровельных профилей со стоячим фальцем. Эти рекомендации о том, как правильно установить гидроизоляционные материалы, имеют решающее значение для успеха кровельной системы, и поэтому мы хотим поделиться ими:

• Что такое детали установки и почему они важны
• Сценарии неадекватных/некачественных деталей установки
• Как избежать проблем из-за неправильных деталей установки

Что такое детали установки металлической крыши?

Сведения об установке на металлическую крышу содержат подробное руководство по продукту с подробным описанием расположения компонентов и аксессуаров, а затем объясняют основные практические методы установки этих продуктов в различных точках на крыше.

---

---

На что обращать внимание в деталях установки

Детали установки различаются в зависимости от производителя, но большинство деталей разбито по (или комбинации этих атрибутов):

• Тип профиля панели
• Используемый металлический материал
• Основание и сборка кровельного настила (т. е. включая изоляцию)

Оттуда детали обычно представляют собой длинные документы, содержащие информацию о профиле панели, применимых отраслевых стандартах или испытаниях, техническом обслуживании, гарантиях, подшивке швов, а затем сведения об установке. представлены в виде рисунков.

Например, давайте посмотрим на детали, представленные в Подробностях установки SMI 1,5” SnapLock 550 Plywood. На этом наборе деталей установки вы можете найти подробную информацию о том, как установить на:

• Eaves
• с желобами
• Гребцы
• Valleys
• Puttertation
• HEADWALLS
• . коньки
• Вентилируемые коньки
• Высокие боковые карнизы
• Переходы через крышу
• Бордюры
• Молниезащита
• Переходы между крышей и фасадом

Все эти точки крыши снабжены подробным послойным чертежом того, как компоненты собираются вместе и должны быть установлены, включая порядок, типы, размеры, точное расположение/ расстояния и специальные инструкции по установке. Как правило, детали должны включать установку:

• Накладок
• Крепеж
• Герметик
• Бутиловая лента
• Основание/настил
• Подложка
• Сапоги для труб
• Различные аксессуары

Детали установки будут соответствовать плану вашей крыши, на котором будет показано:

• Расположение панелей в этой области крыши
• смотрит на эту область крыши
• Любые другие конструкции или проходы крыши, которые могут повлиять на эту область крыши (например, вентиляционные трубы и т. д.)

Почему следует использовать сведения об установке металлической кровли?

Отсутствие или неиспользование каких-либо сведений об установке металлической кровельной системы не дает установщикам системы ориентиров, которым они должны следовать. В то время как некоторые подрядчики или установщики могут обойтись небольшим руководством, отказ от использования деталей часто приводит к игре в догадки о том, как производитель хочет установить свою продукцию. Это просто не приносит пользы владельцу собственности, подрядчикам или кому-либо еще.

Имейте в виду, что производители металлопрофильной системы тратят много времени и денег на детали установки, чтобы обеспечить их водонепроницаемость и прочность конструкции.

Соображения по поводу установки Незабываемые детали

#1: Плохая установка не означает, что крыша выглядит плохо.

Установочные детали существуют исключительно для защиты крыши от протечек и обрушения, что затем предотвращает повреждение других частей конструкции. Просто помните, что то, что крыша выглядит хорошо снаружи, не означает, что она была установлена ​​в соответствии с рекомендациями производителя. Вот почему очень важно проверить этот факт у подрядчиков.

№2: То, что детали установки не совпадают с данными производителя, не означает, что они недействительны.

Хотя обычно рекомендуется следовать данным, предоставленным производителем металла, это не означает, что другие детали также не будут работать. Просто имейте в виду этот факт и перед установкой обсудите любые проблемы с производителем.

#3: Не используйте детали, которые неразборчивы, неорганизованы или трудны для понимания.

Если вы как владелец недвижимости или установщик сталкиваетесь с ситуацией, когда вы не понимаете деталей, измерения неверны или документ не организован, лучше задаться вопросом, следует ли вам их использовать. Опять же, лучший способ действий — поговорить с производителем, чтобы узнать, можете ли вы прояснить его детали или найти другие, более краткие детали, которым нужно следовать до того, как произойдет установка.

№ 4: Владельцу недвижимости рекомендуется обсудить детали установки со своим подрядчиком.

Подробное рассмотрение не только дает вам некоторое представление о том, как крыша будет установлена ​​на вашем участке, но и помогает убедиться, что детали установки используются надлежащим образом.

10 Плохая установка металлической крыши Детали, которых следует избегать в вашем проекте

Плохая деталь № 1: Установка заклепок в ендовах.

При правильной установке заклепки в ендове не нужны. Когда вы просверливаете отверстие для заклепки, вы почти наверняка проткнете отверстие в подкладке, что может создать место для потенциальных утечек. Кроме того, в центре заклепки есть отверстие. Итак, теперь у вас есть не только отверстие в подкладке, но и отверстие в центре заклепки, через которое может проникнуть вода.

Плохая деталь №2: открытые крепежные детали, проходящие через плоские части панелей.

К счастью, металлическая кровля с открытым креплением является отдельной категорией и отличается от систем металлической кровли со стоячим фальцем, о которых мы здесь говорим. Если на вашей крыше есть какие-либо панели с незащищенным креплением (это НЕ относится к точкам возгорания), вероятность возникновения протечки значительно возрастает. Он также может прикрепить панель, если она прикреплена к настилу, что остановит тепловое движение панели и создаст точки напряжения.

Плохая деталь №3: Двойное крепление панелей на карнизе и коньке.

В кровельных системах со стоячим фальцем панели, как правило, не имеют двойных штифтов (если они установлены в соответствии с нашими рекомендациями). Отсутствие двойного закрепления крыши означает, что панели могут лучше расширяться и сжиматься, что снижает вероятность образования масляных банок, выпадения креплений и т. д. Для справки: в деталях SMI все панели крепятся штифтами вверху, чтобы расширение происходило на карнизе. .

Плохая деталь №4: Надевание трубчатых сапог на шов.

Сапоги для труб не предназначены для создания острых прямых углов для правильной установки над стоячим фальцем на металлической крыше, что означает, что это не сделает проход полностью водонепроницаемым, и вы рассчитываете на уплотнение для водонепроницаемости.

Плохая деталь № 5: Использование герметика в качестве основной защиты от воды.

Герметик добавляется в кровельную систему в качестве вторичной защиты от проникновения воды в местах примыкания или проникновения воды. Другими словами, вы не должны видеть герметик, если смотрите на крышу, особенно большие его капли, используемые в качестве основной защиты от воды.

Плохая деталь №6: Модифицированный J (или J-канал).

J-образный профиль — это тип гидроизоляционного материала, который используется в металлической кровле. Однако мы видели, как эти материалы улавливают воду и грязь, что в некоторых случаях может ускорить коррозию металла. Кроме того, J-образные каналы также могут ограничивать расширение и сжатие кровельной системы.

Плохая деталь № 7: Использование C/Z-замка (особенно в условиях снега).

В этой детали верхняя часть панели вставляется в приемник на крышке конька. В большинстве случаев верхняя часть панели не закреплена, что может позволить панели соскользнуть с крыши. Кроме того, вы рассчитываете на герметик как на основную защиту от проникновения воды, что никогда не рекомендуется.

Плохая деталь № 8: любой проход через крышу, который неправильно прошит.

Существуют подробные сведения, чтобы сообщить вам или установщику, как правильно установить гидроизоляционные материалы вокруг мест проникновения. Тем не менее, есть некоторые оклады, например, для мансардных окон, которые поставляются в комплекте или в других «рекомендуемых» направлениях установки. Они часто НЕ рекомендуются производителем для использования на металлической кровельной системе.

Плохая деталь № 9. Большие видимые щели любого типа.

Пробелы — это рецепт утечки — это так просто. Ни в одной точке вашей кровельной системы не должно быть зазоров, поэтому, если они есть, очень важно немедленно их исправить. Зазоры также могут привлекать нежелательных «гостей», таких как насекомые, грызуны и другие разрушительные твари.

Плохая деталь № 10. Остаются открытыми края там, где на металле нет подгиба.

Окрашенный металлический лист и рулон профилированы для изготовления панелей, отделки и отделочных материалов, что означает, что их необходимо разрезать до нужного размера для проекта. Когда есть открытый край от разреза до металла, его необходимо подшить, чтобы избежать ползучести края и чрезмерной ржавчины, которые могут нанести ущерб металлической крыше. Кроме того, подшитый край, как правило, более аккуратен и эстетичен.

Дополнительные детали, на которые следует обратить внимание,

Помимо десяти, перечисленных выше, существуют другие неадекватные детали и методы установки металлической крыши, на которые следует обращать внимание и которых следует избегать, в том числе:

• Притирка листового металла, чтобы он выглядел сжатым. У вас должен быть минимум 4-дюймовый нахлест на ваши оклады (кроме ендов [12-дюймовый нахлест]), и эти нахлесты должны идти в том же направлении, что и вода, и на них должен быть нанесен герметик.
• Использование креплений для гипсокартона или других типовых креплений вместо специальных креплений для металлической кровли.
• Швы в системе с механическим швом, которые выглядят искривленными, незацепленными или неправильно сшитыми.
• Резка панелей пилами, не предназначенными для резки металла.
• Сверление заклепок в крышу без барьера в верхней части панели, что может привести к образованию ржавчины частиц стружки.
• Оставление мертвых канав, узких канав и других неправильных мест стока воды.
• Установка неправильного профиля панели для крыши с малым или крутым уклоном.
• Использование слишком большого количества подкрашивающей краски или неправильного цвета (подкрашивающая краска выцветает не так, как остальная часть крыши).
• Нанесение металлических или других отделочных покрытий в разных направлениях вместо одного направления.

Как защитить установку от недостоверных сведений

При попытке избежать неверных сведений об установке лучше всего действовать упреждающе, а не реактивно, так что легче исправить аспект установки до ее завершения. Вот почему так важно самообучаться и, если вы являетесь владельцем недвижимости, ознакомиться с деталями установки с установщиком до начала проекта.

Вот несколько шагов, которые вы можете предпринять, чтобы избежать любых проблем с металлической кровлей, связанных с деталями, еще до того, как они начнутся:

• Поговорите с конкретным производителем и попросите рекомендации подрядчиков, которые, как они знают, будут следовать их проверенным деталям установки. Это поможет избавиться от некоторых догадок при самостоятельном поиске подрядчика.
• В ходе консультаций с подрядчиками вы можете оговорить, что хотите установить конкретный комплект деталей на свой объект. Если подрядчик не может или не хочет использовать нужные вам данные, лучше найти более квалифицированного подрядчика.
• Задавайте вопросы. Вам предлагается задавать вопросы в процессе консультации. Будь то вопрос о правильном профиле для вашей кровли, о том, сколько герметика вам нужно использовать или какие детали для установки — подрядчик должен быть в состоянии уверенно и четко ответить на ваши вопросы.
• В случае сомнений ознакомьтесь с отзывами подрядчика и попросите рекомендации. Вы можете многое узнать о бизнесе по его рейтингам и отзывам в Google, социальных сетях и других рейтинговых сайтах. И не останавливайтесь на достигнутом. Если у вас есть друг, член семьи или сосед, у которого недавно была установлена ​​металлическая крыша на его доме или коммерческом здании, это одно из лучших мест для поиска. Спросите их, кого они наняли в качестве подрядчика, и следовал ли их подрядчик указаниям производителя.
• При обсуждении деталей установки с подрядчиком обратите внимание на вторичную защиту, используемую на крыше, например, внахлест или герметик. Например, все наши детали в SMI имеют вторичную защитную составляющую, если с исходной прошивкой случится что-то радикальное.
• Если вы все еще сомневаетесь в деталях установки, вы всегда можете нанять стороннего консультанта, который может прийти и присутствовать во время установки. Они с большей вероятностью будут объективны и обеспечат соответствующее соблюдение деталей установки. Однако имейте в виду, что это дорогостоящий курс действий.

Заключительные мысли о металлической кровле Подробная информация об установке

Ваша крыша — это первая и последняя защита от элементов, которые наносят ущерб всему вокруг нас. Почему бы не защитить внутреннюю часть вашей собственности и кровельный проект наилучшим образом, убедившись, что все сделано правильно с первого раза?

Следует помнить, что ничто никогда не будет «идеальным». И если что-то не идеально смотрится на вашей крыше, это не значит, что это неправильно — возможно, это именно то, что рекомендует производитель.

Помните об этом факте при рассмотрении деталей установки: Гораздо проще убедиться, что с самого начала используются правильные детали установки производителя, чем возвращаться назад, разрывать различные части крыши, а затем переделывать ее.

В течение почти 25 лет компания Sheffield Metals постоянно совершенствовала свои монтажные детали, чтобы гарантировать, что кровля с использованием нашего металлического листа/рулона прослужит десятилетия. У нас есть целый технический отдел, который работает с подрядчиками и монтажниками, чтобы помочь с любыми вопросами, связанными с установкой.
Чтобы обсудить детали установки или у вас есть другие технические вопросы, свяжитесь с техническим отделом Sheffield Metals сегодня!

---

---

Как установить коньковый элемент металлической крыши

Металлическая кровля Коньковый элемент – это накладка, укладываемая вдоль конька крыши – вершины, где сходятся два ската крыши.

Наконечник конька обычно устанавливается только после того, как все металлические панели крыши и любая другая отделка установлены на место. Другими словами, его надевают в последнюю очередь – шапку на работу.

Большая часть конька поставляется в виде кусков длиной 10 футов 6 дюймов. Они предназначены для покрытия 10-футового конька с 6-дюймовым перекрытием между частями.

Металлочерепица

Для предотвращения попадания мусора, насекомых и метель в зазоры между панелями и коньком используются закрывающие планки. Затворы бывают двух типов: сплошные и вентилируемые .

Прочные заглушки , также называемые «внешними заглушками», обычно изготавливаются из плотного вспененного материала. Они поставляются в виде кусков длиной 3 фута, предназначенных для плотного прилегания к ребрам панелей крыши. Их укладывают встык и закрепляют по краю верхнего ряда панелей, где панели и накладка конька соприкасаются. Каждая часть также предназначена для соединения со следующей. Соединяясь встык, они образуют непрерывный, водонепроницаемый и воздухонепроницаемый барьер. 9№ 0007

Вентилируемая крышка или «профильная вентиляция» имеет профиль, аналогичный цельным крышкам, и соответствует ребристому рисунку панелей вашей крыши. Один распространенный тип имеет ширину 3 дюйма и поставляется в рулонах длиной 50 футов. Вентилируемое закрытие помогает предотвратить попадание насекомых и воды, а также позволяет горячему воздуху легко выходить из чердака.

Наконечник конька металлической кровли – этапы установки

1. Отцентрируйте кусок наголовника на коньке здания. Сделайте отметку на нижних краях колпачка (с обеих сторон), на одном конце ребра. См. рисунок ниже.
2. Если длина конька составляет всего 15–20 футов, повторите шаг 1 на противоположном конце конька. Для более длинного гребня двигайтесь вдоль гребня, повторяя шаг 1 каждые 15 футов или около того, пока не достигнете противоположного конца.
3. Отложите часть хребта в сторону и проведите мелом линию между отметками. У вас должно получиться 2 отметки мелом – по одной с каждой стороны конька и по всей его длине.
4. Следуя приведенным ниже шагам a-c, разместите наружные запорные планки (или заглушки с вентиляцией) по всей длине конька с обеих сторон крыши. Край крышки должен быть на 1/4 дюйма выше меловой линии (то есть на 1/4 дюйма ближе к пику). [Примечание: Шаги а-в дают один общий метод установки крышек. Прежде чем начать, ознакомьтесь с инструкциями для вашей кровельной системы, так как они могут отличаться.]
   • Проложите полосу герметика по всей длине конька, примерно на 1 дюйм выше меловой линии. Повторите на противоположной стороне. Если вдоль верхней части полоски герметика имеется бумажная подложка, удалите ее.
   • Протяните запорные полоски по всей длине конька, соединяя их встык по ходу движения и прижимая поверх герметизирующей ленты.
   • Проложите еще одну полосу герметизирующей ленты по верху закрывающих полосок. Оставьте бумажную подложку на месте.

Вентилируемая крышка устанавливается почти таким же образом, за исключением того, что ее разворачивают, а не укладывают на 3-футовые части.



5. Начиная с конца конька, где была установлена ​​первая панель, установите первую часть заглушки конька.

• Ознакомьтесь с конструкцией и инструкциями для конкретной крыши, чтобы определить, следует ли размещать заглушку конька заподлицо с концом конька или с выступом. На приведенном ниже примере показан коньковый выступ, выступающий на ½ дюйма за край крыши.

• Не допуская, чтобы заглушка конька касалась какой-либо оголенной герметизирующей ленты, отцентрируйте ее точно поверх конька, используя сам ребро и линии, нанесенные ранее мелом, в качестве ориентиров.

•  Убедившись, что вы правильно расположили ребристую заглушку, установите ее на крышки и нажмите вниз, чтобы обеспечить хороший контакт.

6. Прикрепите конек к нижним панелям. На приведенном ниже примере винты расположены так, чтобы проходить через центр каждого второго основного ребра панели крыши. Вам нужно будет проконсультироваться с инструкциями для вашей конкретной крыши для таких деталей.

7. Наложите следующий кусок гребня на 6″ на первый и повторите шаги 5 и 6.

8. Продолжайте движение вниз по гребню, пока не дойдете до его конца. Возможно, потребуется обрезать последнюю часть гребня конька, чтобы он соответствовал длине вашего конька.

Другие типы металлической кровли и конька

Приведенные выше шаги объясняют установку стального кровельного конька для наиболее распространенных конструкций металлической кровли и конька. Существуют и другие типы, такие как панели со стоячим фальцем и гонт, коньковые коньки с вентиляцией, коньковые коньки светового люка и формованные коньковые коньки.

Установка металлопрофиля: Монтаж забора из профнастила
