Установка петли бабочки: Как правильно устанавливать двери на петли «бабочка», преимущества и недостатки петель-бабочек

Как правильно устанавливать двери на петли «бабочка», преимущества и недостатки петель-бабочек

В процессе монтажа межкомнатной двери одним из важных этапов является крепление петель и навешивание на них полотна. Фурнитура выбирается из собственных предпочтений с учетом особенностей двери и того, кто будет заниматься установкой. Особой легкостью монтажа отличаются петли-бабочка или карточные петли, которые не требуют скрупулезных токарных работ по врезке фурнитуры. О том, как установить петли «бабочки» на межкомнатную дверь, вы узнаете из этой статьи.

В чем особенности этого типа фурнитуры?

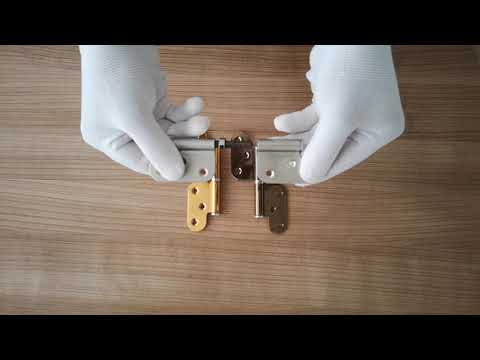

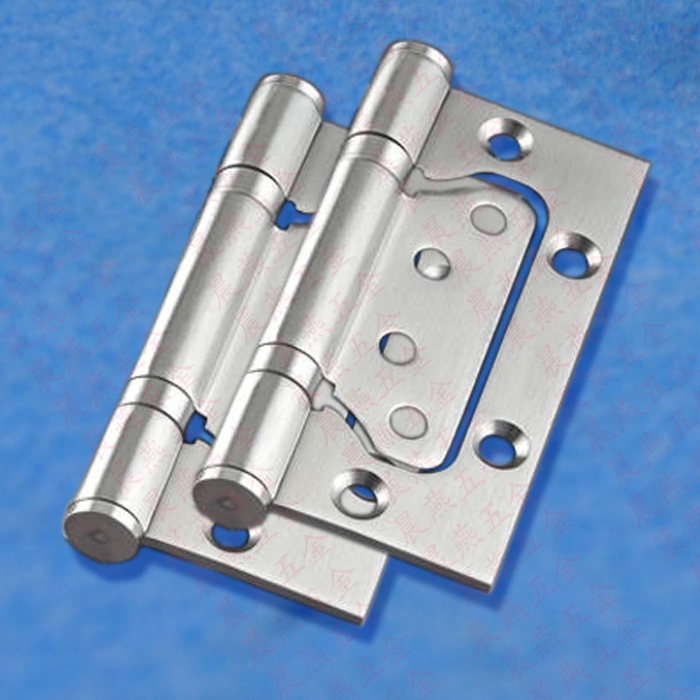

Навесы в виде бабочек контсруктивно состоят из двух неотделяемых частей. При складывании меньший по размеру элемент вкладывается в больший. По этой причине для монтажа фурнитуры нет необходимости оснащения паза. Крепеж осуществляется посредством обычных метизов и не требует профессиональных инструментов и навыков.

Преимущества навесных петель

Обычно петли-бабочки используются в качестве фурнитуры для первого опыта установки межкомнатной двери. Они характеризуются следующими преимуществами:

• Относительная прочность и износостойкость. Обычно эту фурнитуру изготавливают из н/ж стали или латуни и покрывают гальваническим слоем, обеспечивающим дополнительную устойчивость к механическому износу.
• Простая установка. Петли не требуют врезки, поэтому для их врезки не требуется помощь специалиста.
• Комфортность эксплуатации. В конструкцию фурнитуры входят подшипники, которые обеспечивают плавный ход и отсутствие скрипа.
• Универсальность. Подходят для левого и правого крепления двери.
• Эстетичный вид. Стильная и современная форма петель хорошо сочетается с многими стилями интерьера. Широкий ассортимент цветов позволяет выбрать фурнитуру в соответствии с оттенком двери.

Для навешивания полотна стандартных размеров достаточно приобрести две петли, рассчитанные на нагрузки от 40 до 100 кг.

Недостатки петель-бабочек

К недостаткам карточных петель можно отнести:

• Их недостаточную надежность. Ввиду того, что фурнитура располагается с наружной части полотна, ее легко демонтировать с целью взлома.
• Невозможность прикрутить дверные петли на дверь, оснащенной притворной планкой по всему периметру.
• Не подходят для навешивания дверей в стиле «техно» с иллюзией отсутствия крепления.

Специалисты выделяют несколько особенностей навесов-бабочек, которые необходимо учесть до установки петель на межкомнатную дверь:

• необходимость точно прикручивать петли для идеального сложения сторон навеса во избежание неровности двери и проблем при эксплуатации;
• частое появление небольшого зазора, что является побочным эффектом петельных карт;
• невозможность снятия дверного полотна без выкручивания метизов.

Лучше всего петли-бабочка подходят для легких межкомнатных дверей. Для навешивания тяжелых межкомнатных или входных конструкций лучше отдать предпочтение другой более надежной фурнитуре.

При анализе преимуществ и недостатков этих изделий необходимо решить, будете ли вы устанавливать петлю «бабочку» или отдадите предпочтение другой, более подходящей фурнитуре.

Как установить петли-бабочки на межкомнатную дверь?

Прежде, чем устанавливать на двери накладную фурнитуру, необходимо подготовить необходимые инструменты. Вам потребуются канцелярский нож, электрическая дрель либо шуруповерт, крепежи и набор сверл.

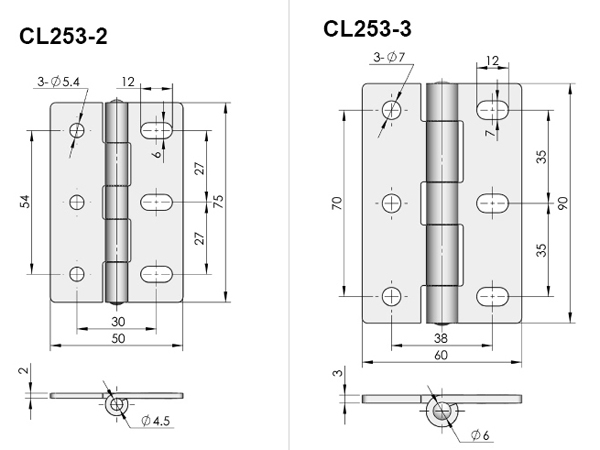

Схема монтажа

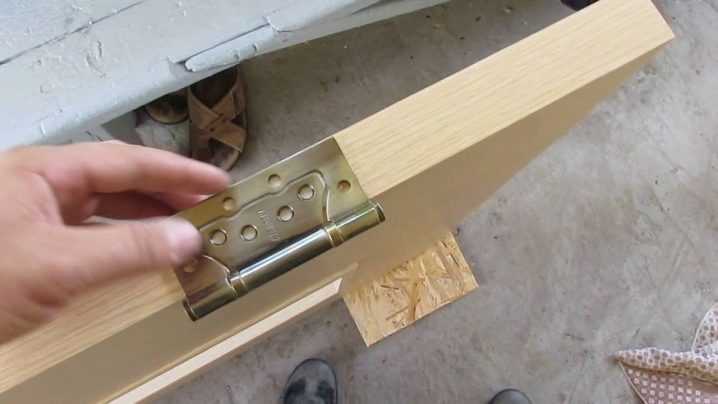

Установка этой фурнитуры начинается с этапа разметки. Для этого необходимо:

• отмерить 200 мм от верха и низа полотна и приложить петлю;
• отметить с помощью карандаша места расположения метизов.

Специалисты рекомендуют к полотну фиксировать внутреннюю часть петли, меньшую по размеру. В противном случае разметка второй части фурнитуры на коробке будет осложнена.

Дальнейшие действия выполняются по схеме установки:

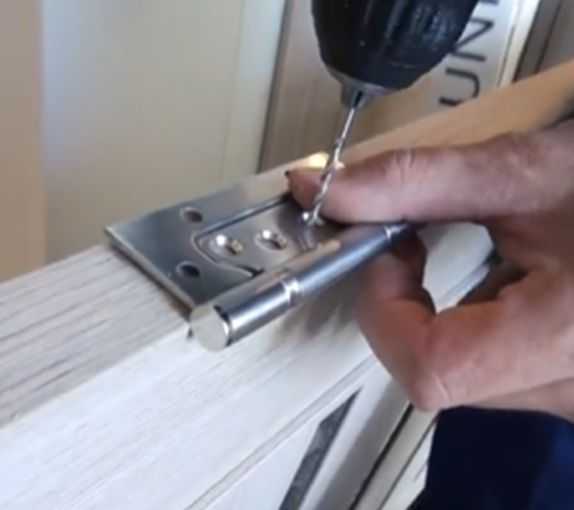

• По отмеченным насечкам высверлить отверстия, диаметр которых чуть меньше, чем соответствующий показатель саморезов.
• К торцевой части полотна посредством отвертки или шуруповерта прикрутите меньшую половину накладной фурнитуры.

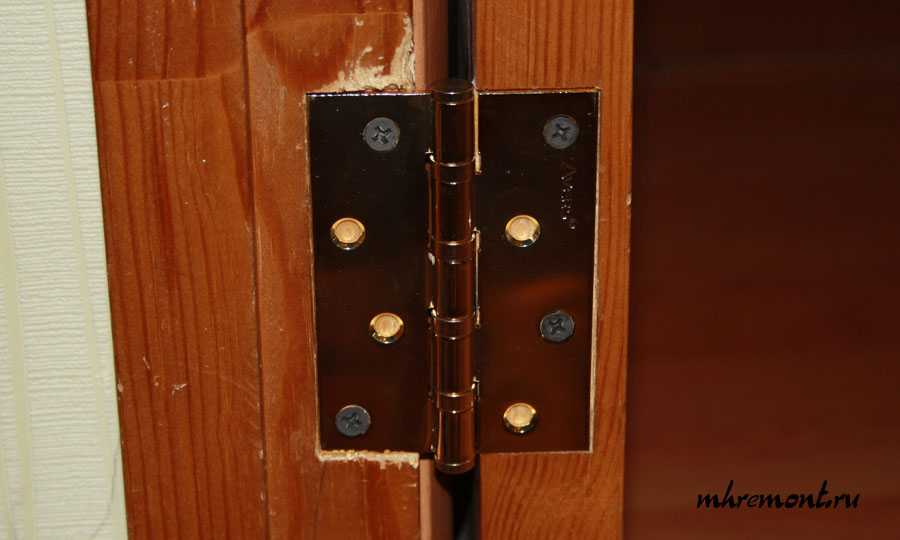

• Зафиксируйте другую часть навеса на коробке. Для этого предварительно фурнитуру необходимо полностью раскрыть, приложить к брусу и выполнить соответствующую разметку.
• После установки критически оценить качество проведенной работы.

Нюансы правильной установки

При креплении метизов следует соблюдать одинаковое расстояние между крепежом на разных частях карты. В случае, если с одной стороны закреплять их ближе, а с противоположной стороны — дальше, это проявится в проблемах при эксплуатации. Для того, чтобы это можно было исправить правильный монтаж следует производить в надежном месте полотна, где заложен специальный деревянный брус. Если высверлить отверстие в другом месте, то можно испортить само полотно. Это приведет к необходимости полной замены двери.

Если правильно крепить фурнитуру, то составные фрагменты петель должны без зазоров и погрешностей войти один в другой. При этом внешняя карта ровно ложится на торец дверного полотна. Если это условие не соблюдается, значит при установке фурнитуры была допущена ошибка, которая негативно отразится на эксплуатации конструкции. Устранить дефект специалисты рекомендуют посредством подкладывания тонкого отрезка картона под петлю.

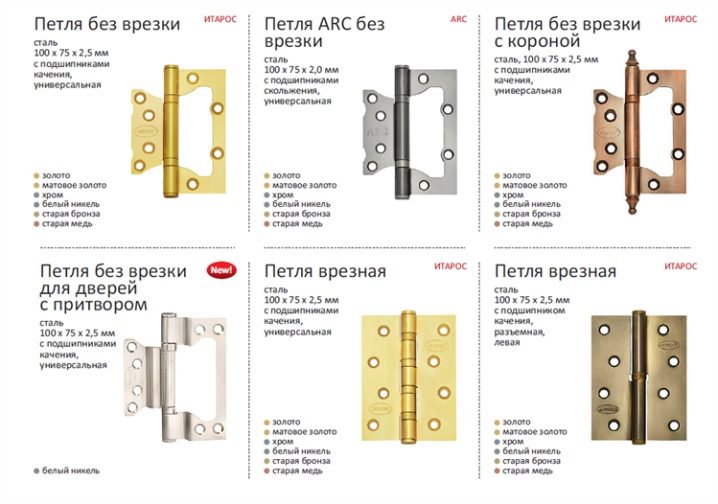

В продаже можно встретить навесы, в которых карты расположены не в единой плоскости, а имеют расхождение внутренней и внешней частей в 1 мм. Их эксплуатация отличается в удобстве, а монтаж осуществляется по той же методике, описанной ранее.

Что делать, если был выявлен дефект при работе петли-бабочки?

Петля-бабочка имеет настолько простую и лаконичную конструкцию, что идеально подходит для установки начинающим мастером. Как правило, при недостатке или полном отсутствие опыта столярных дел, имеют место некоторые ошибки в монтаже. Заметить их можно не сразу, но вскоре при эксплуатации конструкции они проявят себя в скрипе, самопроизвольном раскрывании двери или, напротив, в затрудненном закрывании полотна. Опытные мастера утверждают, что каждый дефект можно исправить своими руками.

Выявленный дефект в эксплуатации двери	Причина	Способы исправления
Дверь при использовании скрипит, открывается в самопроизвольном порядке, быстро изнашиваются петли и облицовка полотна	Крылья петель неплотно прилегают к торцу или к коробке двери. Скорее всего, остались избыточные зазоры и петля «гуляет»	Исправляется дефект подкладыванием небольшого отрезка картона таким образом, чтобы свободная часть петли плотно прилегала к поверхности полотна или короба
Дверь в процессе эксплуатации не закрывается до конца	Необходима замена петель, в которых крылья не расположены в единой плоскости	Старая фурнитура заменяется навесами подходящего типа. Другой способ – подкладывание небольшого куска картона с внутренней стороны конструкции.
Невозможно плотно закрыть дверь	Провисание верхней петли. На этапе подготовки к монтажу не был предусмотрен правильный зазор (больший по величине) со стороны замка	Проблема чаще выявляется на конечной стадии монтажа полотна и коробки, когда изменение может навредить внешнему виду изделия. В качестве выхода рекомендуют утопление внешней карты в дверную коробку.

Выводы

Ставить накладные навесы лучше всего на легкие межкомнатные двери, к функциям которых не предъявляются повышенных требований. Они очень декоративны и просты в монтаже, однако не способны выдержать массивной конструкции и прослужить долго в условиях повышенного износа. Для входных и тяжелых дверей рекомендуется выбрать более устойчивую к износу и взлому фурнитуру.

Установка петель бабочка на межкомнатные двери: как правильно прикрутить петли-бабочка

Для монтажа межкомнатных дверей используют разные виды навесов. Многие выбирают изделия типа бабочка. Это накладные петли. Еще называются карточными. Такие навесы простые в монтировании и эксплуатации. Их крепление к дверному блоку легко сделать своими руками. Но для этого полезно знать, как выполняется установка петель бабочка на межкомнатные двери правильно. Ведь крепление таких навесов имеет ряд особенностей, которые важно учитывать.

Содержимое

Петли бабочки для межкомнатных дверей: особенности конструкции

Перед тем, как установить петли типа бабочка, необходимо разобраться в их конструкции, выделить ключевые особенности. Это поможет выполнить крепление навесов своими руками быстро и качественно.

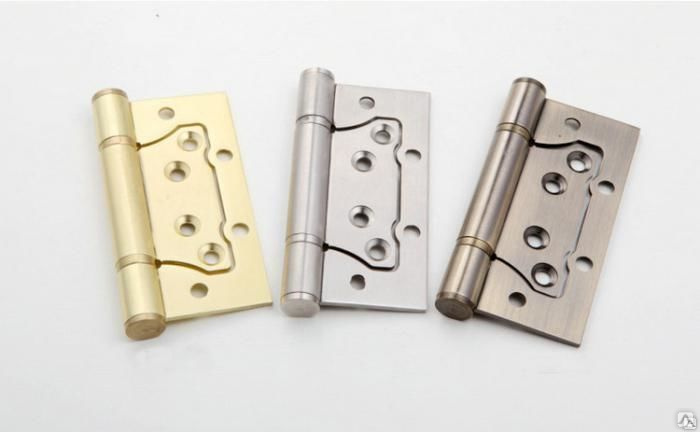

Петли бабочка состоят из оси и двух карт (пластин), которые вращаются вокруг нее и имеют отверстия для креплений. Все части изделия выполнены из металла (нержавеющей или оцинкованной стали, латуни). Между пластинами находятся втулки. За счет их наличия карты свободно вращаются вокруг металлической оси. Толщина пластин составляет около 1,5 мм. Данного значения вполне достаточно, чтобы петли смогли выдержать массу межкомнатной двери до 45-50 килограмм. Сложенный навес выглядит как плоский лист. Особенность петель данного типа в том, что они являются неразборными. Предлагаются изделия в двух модификациях: для дверей с притвором и без него.

Плюсы и недостатки использования карточных навесов

У петель бабочка есть свои преимущества и недостатки. Их следует знать и учитывать. Тогда будет проще решить, стоит ли ставить такие навесы на дверь в квартире или доме.

Петли бабочка имеют следующие преимущества:

• подходят для дверных полотен с притвором;
• высокая прочность;
• устойчивость к износу;
• широкий выбор цветовых решений;
• служат десятки лет;
• не требуют подготовки перед установкой;
• эстетично выглядят, хорошо гармонируют с разными стилями;
• имеют ввертные крепления;
• подходят для дверей правого и левого типа открывания;
• просто и легко монтируются;
• для установки требуется мало инструментов;
• плотное прилегают к дверной коробке.

Есть у петель бабочка и свои слабые стороны. К ним принадлежат следующие:

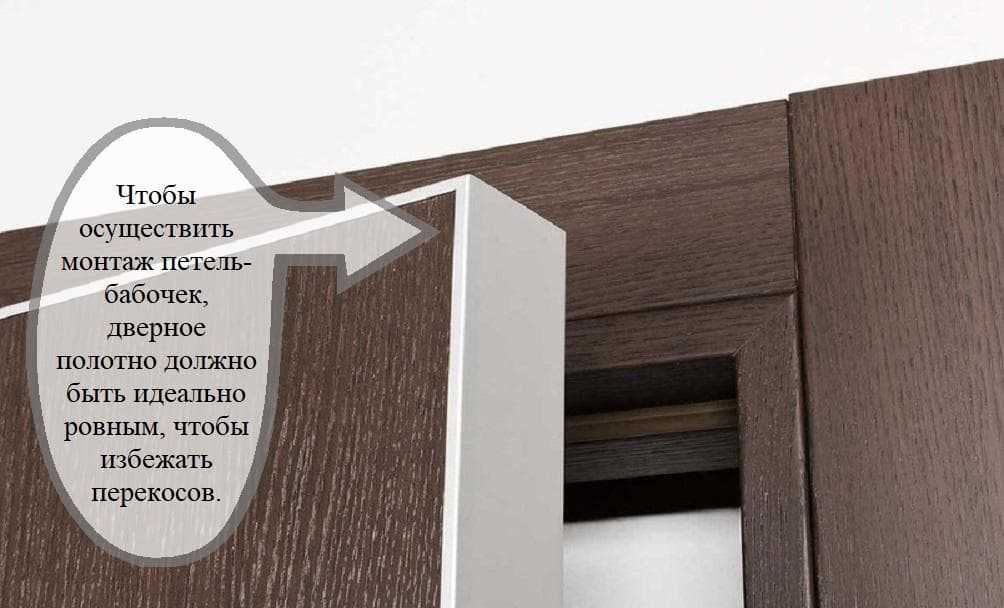

• поверхность для монтажа планок должна быть ровной;
• со временем появляется небольшой зазор;
• не подходят для дверей, оснащенных притворной планкой по периметру;
• не годятся для применения на тяжелых дверях;
• сложно снять из-за неразъемной конструкции.

Учитывая недостатки петель бабочка, можно сделать вывод, что они не годятся для тяжеловесных входных дверных блоков. Но идеально подходят для легких моделей межкомнатных дверей.

 Как правильно прикрутить петли бабочка на дверь: пошаговая инструкция

На двери в комнату поставить петли бабочка несложно. Стоит действовать грамотно и последовательно. Потребуются саморезы, стамеска, молоток, шуруповерт, шурупы, деревянные клинья, строительный уровень, столярный карандаш. Хорошо, если есть электрофреза. С таким инструментом крепление навесов пройдет оперативнее и проще.

Для установки петель рекомендуется следовать такой инструкции:

• Разметка места установки карточных изделий на дверном полотне.
• Закрепление части навесов на дверном полотне.
• Выполнение разметки на дверной коробке.
• Фиксация петель на коробке.

Чтобы установить петли бабочка быстро и без проблем, нужно разобраться в каждом приведенном этапе.

Разметка полотнища дверного блока

Важно выдерживать при установке петель на межкомнатные двери бабочки расстояние между карточными навесами, от края полотна. Это требуется для надежной фиксации створки и нормального ее функционирования. От краев дверного полотна следует отступить 20 см. Приложить петлю и очертить ее контур. Место для расположения петель бабочка должно быть без сучков и прочих дефектов древесины. Чем оно ровнее будет, тем лучше. Иначе могут возникнуть проблемы с завинчиванием саморезов или прочих крепежных элементов. Поэтому, если есть неровности в области крепления петель, стоит расположить их чуть ниже или выше торца дверного полотна.

Крепление петли бабочки к дверному полотну

Стамеской необходимо сделать вырубку по контуру навесов. Скошенную часть инструмента следует направлять в сторону петли. Дополнительно следует использовать молоток. Вырубку следует произвести на глубину, равную толщине плоской части петли. В углубление вставляют навес и прикручивают его саморезами.

Разметка дверной коробки

Для фиксации петель бабочки на дверной коробке нужно сначала выполнить ее установку в проход в стене. Для этого раму собирают и устанавливают в проход. Собирают петли на дверном полотне. Створку вставляют в дверной проем и фиксируют ее временно клиньями. Если есть замок или защелка, рекомендуется закрыть створку. Вдоль боковых граней полотнища и снизу должен быть зазор в 2-3 мм. Обводят по контуру вторую часть навеса, прилегающую к раме.

Крепление петель бабочка к коробу

К коробу дверные петли крепятся по аналогии с дверным полотном. Стамеской вырезается контур навеса. Углубление делается на толщину врезной петли. Вторая планка навеса крепится саморезами. После того, как обе части петли прикручены, выполняют установку полотна. Для навешивания створки внешнюю и внутреннюю части петель соединяют металлической осью. Правильно поставленные навесы обеспечат легкое открывание и закрывание полотнища.

Монтаж дверных петель бабочка: какие мастера допускают ошибки

Накладные петли карточного типа несложные в установке. Но это при условии, что домашний мастер действует по инструкции, аккуратно, грамотно. На практике же часто допускаются ошибки. Поэтому перед тем, как повесить створку на дверные петли бабочка собственноручно, стоит взвесить все за и против. Если есть сомнения в том, выйдет ли правильно поставить накладные петли бабочка, тогда лучше вызвать профессионального мастера. Иначе можно столкнуться с рядом серьезных проблем, дополнительными финансовыми тратами. Нужно быть полностью уверенным в собственных силах и знаниях, прежде чем браться за монтаж двери.

Чаще всего домашние мастера допускают следующие ошибки:

• Делают неточную разметку дверного полотна и коробки.
• Оставляют малый зазор между рамой и полотном.
• Не проверяют работоспособность накладных петель перед их установкой.
• Стамеской делают углубление больше, чем нужно.
• Пластины петель закрепляют на неровной плоскости.

Все это приводит к тому, что не выходит установить накладные навесы, возникают проблемы с функционированием двери. Чтобы избежать распространенных ошибок, действовать нужно строго по инструкции, соблюдать рекомендации специалистов. Также важно быть аккуратным и спокойным. Рекомендуется расписать пошагово все свои действия. Заранее следует подготовить инструмент, который будет нужен в работе. Если крепить фурнитуру грамотно, тогда части навесов должны без зазоров и прочих погрешностей свободно войти друг в друга. Внешняя карта ровно ложится на торец створки.

Как отрегулировать межкомнатную дверь с петлями бабочка

Регулировка карточных навесов может потребоваться сразу после монтажа двери, а также в ходе ее эксплуатации. Дело в том, что со временем крепежные элементы ослабевают. Это приводит к появлению проблем с открытием и закрытием двери. Створка начинает тереться о порог, верхнюю часть рамы, не закрывается полностью и т.п.

Регулировка петель нужна для выставления правильного положения створки относительно дверной коробки. Проводиться она может в трех направлениях: по горизонтали, вперед-назад и по вертикали. В первом случае подкручивают или ослабевают регулировочный винт, выставляя дверное полотнище по уровню. Для настройки по вертикали осуществляют соответствующие действия с верхними и нижними винтами на установочной площадке. Для регулировки вперед-назад ослабевают крепежный винт на петле. Далее выравнивают дверь, подтягивая или ослабевая его.

Как установить петли бабочки на межкомнатную дверь своими руками: видео

У многих начинающих домашних мастеров в ходе работы появляется вопрос, как установить петли бабочки на межкомнатную дверь. Не всем знакома конструкция и особенности навесов данного типа. Чтобы избежать трудностей в работе и качественно установить петли, рекомендуется посмотреть тематическое видео и почитать статьи на форумах. В таком материале приводится пошаговая инструкция, процесс установки, описываются распространенные ошибки и даются советы, как их избежать. Найти его можно в интернете. В сети статей и видео выложено предостаточно. Рекомендуется смотреть и читать материал от профессиональных специалистов или опытных домашних мастеров.

Показывает, как правильно осуществляется установка межкомнатных дверей своими руками, описывает пошаговую инструкцию без порогов петли бабочки, видео, представленное ниже. Оно рекомендовано к просмотру всем, кто планирует своими руками выполнить монтаж карточных навесов и хочет, чтобы эта работа прошла быстро и успешно.

Таким образом, установить навесы типа бабочка несложно. Как правило, выполнить крепление дверного полотна к коробке с помощью данных петель выходит у домашних мастеров с разным опытом монтажа межкомнатных дверей. Главное – знать конструкционные особенности данной фурнитуры и действовать согласно алгоритму. Если есть сомнения в собственных возможностях, лучше доверить такую работу специалисту. Компании, реализующие дверные блоки, предлагают услуги по установке и регулировке межкомнатных дверей. Естественно, они предоставляются за дополнительную плату. Если же все-таки было решено ставить карточные навесы самостоятельно, тогда нужно все грамотно распланировать и работать вместе с напарником. Так снизится вероятность того, что будет допущена серьезная ошибка. Процесс установки петель пройдет быстрее и легче.
Читайте далее:

Понравилась статья? Расскажите друзьям:

Полное руководство по петлям-бабочкам

Делиться:

6 апреля 2021 г. Мартини Буроу

Альпийская петля-бабочка, также известная как петля обходчика, наездник обходчика и узел-бабочка, представляет собой симметричную петлю, созданную посередине веревки. Сегодня мы обсудим множество способов использования петли «бабочка», как завязать петлю «бабочка» и какая веревка лучше всего подходит для создания прочной и надежной петли «бабочка».

Для чего используется альпийская петля-бабочка?

Альпийская петля-бабочка выдерживает нагрузку в любом из трех направлений по отдельности или вместе. Его относительно легко развязать после погрузки, а его симметричная конструкция делает его относительно легким для осмотра. Чаще всего альпийская петля-бабочка используется для:

Альпинизма

Альпийская петля-бабочка чаще всего используется альпинистами, что показывает, что ей можно доверять в ситуациях жизни и смерти. Он используется специально для привязки среднего альпиниста при путешествии втроем к альпинистской веревке.

Применение в воде

Петля «Альпийская бабочка» также очень полезна, когда вы пытаетесь удержать группу вместе во время плавания по рекам или озерам. На изображении ниже изображена петля-бабочка, завязанная с помощью вспомогательной веревки SGT KNOTS 1/4 дюйма, прочной, но мягкой веревки, которую легко завязывать и которая обладает плавучестью для легкого извлечения. Используйте эту веревку с некоторыми карабинами, чтобы ее было легко отсоединить и снова прикрепить.

Спасательные работы

Альпийская петля-бабочка необходима при спасении на воде, поскольку рабочим нужны нескользящие петли в середине веревки для крепления карабинов и точек крепления других строп.

Quick Fixes

Альпийская петля-бабочка также может использоваться для изоляции поврежденного или изношенного участка веревки. Имейте в виду, что этот поврежденный участок веревки никогда не будет использоваться в качестве несущей петли.

Недостатки петли Alpine Butterfly

Как и большинство узлов, петля Alpine Butterfly имеет свои недостатки. Например, петлю «бабочка» может быть трудно завязать вокруг твердого кольца или подобного предмета, а неправильное завязывание или «ложная бабочка» может привести к узлу, который выглядит как узел «бабочка», но не имеет тех же преимуществ и в конечном итоге может быть небезопасным в использовании.

Как завязать петлю альпийской бабочки

Шаг 1: Дважды оберните веревку вокруг руки.

Шаг 2: Оберните верхнюю петлю под двумя другими.

Шаг 3: Снимите узел с руки и туго затяните!

Лучшие веревки для завязывания петли для альпийской бабочки

Завязывать петлю для альпийской бабочки лучше всего с помощью более мягких веревок, таких как веревка Utility Rope 1/4 дюйма, используемая в видео, которая является универсальной и всепогодной веревкой. Это также очень доступно по цене. Многие альпинистские веревки, хлопчатобумажные веревки, паракорд, нейлоновая веревка, дакрон-полиэстер, полиэтилен и полиэфирные веревки также отлично подходят для удержания узлов. SGT KNOTS предлагает невероятный выбор прочных, всепогодных и долговечных веревок. идеально подходит для завязывания всех видов узлов, включая петлю-бабочку.

Будьте в курсе!

Для чего вы используете альпийскую петлю-бабочку? Обязательно поделитесь с нами своими любимыми способами использования альпийской петли бабочки на Facebook (SGT KNOTS Supply Co) и Instagram (@SGTKNOTS), а также посетите блог SGT KNOTS, чтобы быть в курсе последних проектов DIY и руководств по узлам!

Подано в: сделай сам, гид, Как, морской узел, учебник по узлам, узлы, учиться, подготовка, подготовить, веревка, шаг за шагом, выживание, руководство

Делиться: Предыдущая статья Как завязать узел «восьмерка» и стопорный узел «восьмерка» Следующая статья Как завязать узел булинь и использование узла булинь

Комментарии

Боди Э Лофтис — 23 июля 2019 г.

Спасибо за узел бабочка,

Удивительная альпийская бабочка | RopeLab Online

 Главная / Бесплатные статьи • Бесплатный контент / Удивительная альпийская бабочка

Ричард Делани 1 октября 2016 г. Бесплатные статьи, Бесплатный контент Комментариев нет

В прошлом месяце я упомянул, что Alpine Butterfly был одним из моих четырех узлов, которые я должен знать. На самом деле, он второй в моем списке. Здесь я хотел бы объяснить, почему, а также рассказать о нескольких необычных вариациях его использования.

Alpine Butterfly — отличный узел средней длины. Это означает, что его можно установить частично вдоль веревки, чтобы создать петлю, которую можно нагружать в любом направлении. При таком использовании обе пряди исходной веревки все еще могут быть нагружены в любом направлении

Как завязать альпийскую бабочку

Два наиболее распространенных метода завязывания этого узла:

1. Метод бинтования рук.
2. Метод двух скручиваний.

Метод ручных бинтов

Этот метод кажется самым простым в освоении, и практически гарантированно получается правильный узел.

Метод двух витков

Это мой предпочтительный метод, так как я нахожу его более простым в тех случаях, когда мне нужна длинная петля. Длина петли определяется длиной отрезка, взятого для образования начального витка. Очень важно, чтобы второй поворот был сделан в том же направлении, что и первый. Если второй поворот противоположен первому, то результат все равно будет напоминать альпийскую бабочку, однако на самом деле это две половинки, сложенные над бухтой.

Проверка

Есть несколько похожих узлов, которые не являются альпийскими бабочками. Простота осмотра и знакомство с правильной формой важны, чтобы примеры, подобные показанным ниже, не были ошибочно приняты за альпийскую бабочку.



Использование Alpine Butterfly

Существует множество способов его использования:

Чтобы соединить две веревки.

Чтобы изолировать поврежденный участок веревки.

Чтобы обеспечить вторую петлю рядом с концом веревки для двухточечных анкеров.

Для прикрепления шкива, кольца или другого предмета к веревке.

Для среднего человека в связанной команде из трех человек. Это предыстория вариации названия «Альпийский узел посредника».

Для создания дополнительного соединительного узла, предотвращающего нагрузку на двойной изгиб Fishermans Bend. Его легко развязать после использования, и, если потребуется маневр с прохождением узла, он также обеспечивает петлю, которую можно обрезать во время переходов.

Другие способы завязывания альпийской бабочки

Есть несколько других вариантов, которые могут оказаться полезными в некоторых случаях.

Alpine Butterfly с восстановленной резьбой

На самом деле это не так сложно, как кажется. Секрет в том, чтобы начать с простого узла, как показано в следующем видео.

Один из случаев, когда этот метод наиболее полезен, — это установка веревок на нескольких точках крепления без траты карабинов.

Эта конструкция не только экономит карабины, но и устраняет любую возможность неправильной загрузки карабина и менее подвержена помехам, если анкеры остаются без присмотра во время использования.

Узел «Альпийский кролик»

Я думал о разных узлах и знал о многопетлевых вариантах восьмерки и булинь с использованием подпруговой сцепки. Однако я не слышал о варианте альпийской бабочки с подпругой. Я попробовал два разных метода, и тот, который показан ниже, кажется, имеет самую чистую повязку. Я, конечно, не утверждаю, что изобрел новый узел, поскольку я уверен, что другие уже использовали его, однако я вижу, что это может быть очень полезно.

Это, как и Alpine Butterfly с новой резьбой, экономит карабины, а также дает значительные преимущества в безопасности. Если в качестве удаленного направляющего элемента необходимо установить шкив, то этот вариант не только компактен, но и устраняет любые проблемы, связанные с разблокировкой или открытием карабинов.

Существуют и другие узлы средней линии, но для моего использования этот предлагает следующие преимущества. Это:

• Легко завязывается.
• Легко узнать и осмотреть.
• Легко настроить.
• Может загружаться в любом направлении.
• Легко развязывается после загрузки.
• Имеет несколько вариантов для различных применений и потребностей.

© Richard Delaney, RopeLab 2016.

Об авторе

Richard Delaney

Ричард Делани профессионально работает с веревками с 1992 года в качестве инструктора по скалолазанию на нескольких питчах, инструктора по спасению и специалиста по канатному доступу. Понимание и преподавание физики такелажа является основной страстью Ричарда, основанной на его опыте и его предыдущей профессиональной жизни в качестве квалифицированного инженера.
