Установка растровых светильников: Установка растровых светильников: основные правила монтажа

No Comments on Установка растровых светильников: Установка растровых светильников: основные правила монтажаPosted in Разное By alexxlabPosted on

Содержание

Установка растровых светильников: основные правила монтажа

На чтение 7 мин Просмотров 588 Опубликовано Обновлено

Содержание

  1. Что такое растровые светильники
  2. Преимущества и недостатки использования
  3. Конструктивные особенности и разновидности
  4. Какой светильник выбрать, встраиваемый или накладной
  5. Можно ли накладной светильник установить на подвесной потолок
  6. Какие инструменты потребуются для установки
  7. Технология монтажа
  8. Схема разводки электропроводки

Что такое растровые светильники

Растровым светильником называют электротехнический осветительный прибор, имеющий в конструкции растровый отражатель света. Используются, как правило, в качестве потолочных светильников.

Слово «растровый» происходит от немецкого «raster», что переводится как «решетка».

В основе конструкции светильника – волнистый зеркальный отражатель с каркасной решеткой, через которую потоки света рассеиваются по всему объёму помещения. При этом решетка еще и защищает лампы от выпадения из корпуса прибора.

Вид светильника встроенного в потолок Армстронг

Установка растровых светильников возможна как на обычных, так и на подвесных потолках. Применяются в основном для освещения общественных и производственных помещений – офисов, торговых и концертных залов, рабочих кабинетов, медицинских заведений, учебных аудиторий, промышленных цехов, кафе, баров, развлекательных комплексов и т.п.

Внешне растровые осветители выполнены в элегантных эстетичных формах с лаконичным дизайном. При этом имеют ряд существенных технических и пользовательских преимуществ по сравнению с другими типами осветительных изделий.

  • высокая эффективность и равномерность распределения света;
  • широкий диапазон световых потоков с рассеивающим эффектом при оптимальной плотности освещения без пульсаций и мерцаний;
  • создают благоприятный и комфортный микроклимат для длительного пребывания в помещении;
  • скрытые за каркасной решеткой источники света исключают неблагоприятное воздействие на зрение световых потоков;
  • экономное энергопотребление вследствие использования энергосберегающих источников света;
  • дополнительная защита светодиодных ламп и люминесцентных трубок от внешних механических воздействий;
  • конструкция способствует свободному доступу и циркуляции воздуха, что исключает перегрев изделия;
  • безопасные и долговечные в работе;
  • простота установки и демонтажа на потолочных покрытиях.

Читайте также

Как переделать светильник дневного света в светодиодный



К недостаткам растровых светильников можно отнести разве, что их не принято использовать в жилых помещениях. Но этот недостаток вызван не эксплуатационными качествами, а тем, что они не способны конкурировать внешними параметрами и дизайном с многообразием и красотой современных люстр, настенных и напольных светильников.

Однако хорошее качество света и мягкость рассеивающего эффекта экономичных европейских моделей вместе с невысокой стоимостью находят им применение в домашних условиях – в прихожих, подсобных помещениях, мастерских, гаражах и т.п.

Конструктивные особенности и разновидности

Корпус растрового светильника обычно прямоугольной или квадратной формы, сделан из листовой стали с порошковым покрытием из белой эмали. Источником света служат люминесцентные трубки или светодиодные лампы.

Главная техническая деталь светильника, которой он обязан своим названием и популярностью – светоотражающая каркасная решетка. Изготовлена она по особой технологии, чаще всего из пластин тонкого листового алюминия. Поверхность пластин с обеих сторон покрывается в несколько слоев краской порошковым напылением или анодированием.

Схема конструкции растрового светильника.

От формы и конфигурации ячеек решетки зависят направление, интенсивность и плотность рассеивания света. Промышленность производит около семи видов решеток с разнообразными рисунками и сочетанием форм ячеек. На потребительском рынке покупателя интересуют в основном следующие три варианта зеркальных светоотражающих решеток.

  1. V-подобная решётка. Поверхность пластин полированная до глянцевого или матового оттенка. Отображает равномерный мягкий рассеянный свет. Эти решетки самые легкие и сравнительно недорогие.
  2. Параболическая решетка из анодированных алюминиевых пластин. Такие решетки монтируют на крупные светильники для большой степени отражения и рассеивания световых лучей. Преимущественно используют, где нужно круглосуточное освещение – больницы, вокзалы.
    Дают ровный спокойный свет, который не утомляет глаза. Хорошо подходят для кабинетов и офисов, где приходится много работать с компьютером.
  3. Двойные, бипараболические решетки – самые мощные и прочные, светоотражение на 10-15% больше, чем в других решеток. Дают ровное освещение без бликов и теней. Применяется в основном на производственных объектах, в промышленных цехах с круглосуточным освещением. Однако есть и небольшие модели с бипараболическими решетками, которые монтируют в коридорах, холлах гостиниц и т.д.

В зависимости от способа и места монтажа растровых светильников различают накладные и встраиваемые осветительные приборы.

  • Накладные изделия крепятся непосредственно на потолочное перекрытие – оштукатуренные или другим способом обработанные бетонные потолки.
  • Встраиваемые модели устанавливаются в подвесные и натяжные потолки, корпус светильника здесь не понадобится.
Накладной светильник.

Какой светильник выбрать, встраиваемый или накладной

Выбор того или иного типа светильника будет зависеть от конструкции потолка. Разница между встраиваемыми и накладными моделями в способе их крепления.

Накладные модели крепятся к обычному ровному потолочному перекрытию через предварительно установленный монтажный профиль. Они будут выступать над поверхностью потолка. Именно накладные модели наиболее пригодны для больших помещений – складов, ангаров, спортзалов, выставочных и торговых павильонов. Их достоинство – универсальность, простота и удобство монтажа.

Читайте также

Монтаж светодиодных панелей



Встраиваемые модели выглядят внешне как оригинальное дизайнерское решение потолка, его своеобразная часть без всяких выпуклостей. Применимы только на подвесных конструкциях, где монтируются заподлицо с плоскостью потолка, сохраняя с ним ровную поверхность. Встраиваемые растровые изделия – красивое решение для подвесных потолков типа «Армстронг», они идеально вписываются в подвесной каркас, обшитый гипсокартоном.

Встраиваемые конструкции.
Можно ли накладной светильник установить на подвесной потолок

Технически да, хоть и затратно, но возможно, если делать все осторожно. Однако в каждом случае будет оставаться риск обрушения подвесной конструкции вместе с системой освещения. При этом стоит учесть, насколько установка накладной выступающей модели будет гармонировать с подвесным потолком.


Какие инструменты потребуются для установки

Установку растровых светильников лучше доверить специалистам, они знают все тонкости и нюансы подключения, где ошибки могут дорого стоить. Но если решились делать такую работу самостоятельно, сначала нужно тщательно изучить инструкцию к прибору. Там всегда есть детальная схема его сборки и монтажа на потолок.

Для работы понадобятся следующие инструменты и материалы:

  • рулетка мерная и линейка;
  • уровень строительный или водяной;
  • уплотнительный шнур;
  • молоток, отвертка;
  • электродрель, набор сверл с победитовым наконечником;
  • ножовка для резки металла;
  • крепежные дюбеля, болты, саморезы;
  • монтажные профили;
  • стремянка.
Крепление каркаса будущего потолка.

Технология монтажа

Для установки растровых светильников на потолок, например из гипсокартона, используют следующий алгоритм действий.

  1. На потолок крепится алюминиевый каркас, состоящий из направляющих и расположенных к ним перпендикулярно стоечных профилей. Для крепежа используют саморезы и подвесы.
  2. Размечают на потолке места под электропроводку и установку светильников, разметку переносят также на плиты гипсокартона.
  3. Выводят на потолок проводку, помещенную в гофрорукава, в местах крепежа электроприборов оставляют напуск кабеля на 10-15 см.
  4. Каркас обшивают гипсокартоном, затем вырезают в нем в размеченных местах отверстия размерами под корпус светильника.
  5. Через проделанные отверстия крепят к гипсокартону монтажными скобами корпус светильника. Если осветительный прибор накладной – крепят его к потолку саморезами.
Растровые панели в обрешетке потолка.

Схема разводки электропроводки

Каждый светильник к общей проводке подключают через клеммную колодку. Запрещено делать последовательное подключение от прибора до прибора с использованием клеммной колодки в качестве распределительной. При большой площади потолка нужно размещать распределительную коробку возле группы светильников и к каждому из них вести от коробки отдельный провод электропитания.

Крепление проводки к потолку и вывод кабелей.

Заканчивают монтаж светильников проверкой на правильность подключения с помощью индикатора напряжения и включением системы в рабочее состояние.

Встраиваемый растровый светильник для подвесных потолков: монтаж, установка, подключение

Содержание статьи:

1. Характеристика растровых потолков и подходящих для них светильников

2. Монтаж потолков

3. Набор необходимых для работы инструментов

4. Этап 1. Подвесная система: правила установки

5. Этап 2. Панели и светильники: особенности монтажа

6. Этап 3: Устройство светильников

В любом помещении, будь то коттедж, квартира в многоэтажном доме, офис или другое общественное место, завершающим этапом ремонтных работ будет прокладка освещения. Этот вопрос, как правило, должен решаться в ходе отделки, и неизбежно будет связан еще и с ремонтом уже имеющегося потолка, либо установкой новой потолочной конструкции.

Благодаря технологиям современного строительства возможность максимального освещения больших площадей и маскировки источников света стала реальностью, что еще совсем недавно вызывало много трудностей. Благодаря энергосберегающим лампам затраты на потребляемую электроэнергию были существенно снижены. Поскольку растровые встраиваемые светильники оборудуются в специально подготовленную основу, то необходимо подробно рассмотреть и особенности растровых потолков.

Характеристика растровых потолков и подходящих для них светильников

Растровые потолки, называемые еще подвесными или ячеистыми потолками, представляют собой конструкцию, устанавливаемую на потолке и скрываемую коммуникационные системы, электрические провода, а также улучшающую акустику помещения. Как понятно из названия, их структура состоит из ячеек. Отделка выполняется из огнестойких материалов, которые отлично имитируют любое покрытие и не нуждаются в дополнительном окрашивании.

В растровых потолочных конструкциях монтируются растровые потолочные светильники с люминесцентными, обычно, трубчатыми лампами. Благодаря специальной решетке и волнистому отражателю в светильниках интенсивность рассеивания света достигает максимального значения. Благодаря решетке растровый светодиодный светильник надежно защищен от выпадения отдельных его элементов (ламп накаливания). Читайте также: «Какой бывает растровый потолок – виды, способы монтажа».

Монтаж потолков

Побелка и покраска уже давно не пользуется популярностью при отделке потолка, а на смену этим традиционным средствам пришли многоуровневые конструкции, позволяющие выполнить оформление декора по-особому. Лучшим вариантом в этом случае будет растровый потолок, позволяющий решить самые сложные дизайнерские задачи.

Такая конструкция способствует:

  • улучшению уровня шумоизоляции помещения;
  • созданию ровной поверхности, на которой не появятся трещины и не отпадет штукатурка;
  • получению эксклюзивного и неповторимого потолка.

Установить такой потолок можно самостоятельно, что существенно сократит расходы. При необходимости все панели и электропровода заменяются с помощью минимального количества инструментов, при этом растровый встраиваемый светильник придаст визуальную завершенность потолку.

Набор необходимых для работы инструментов

Сборка подвесных потолков не вызовет особых вопросов – достаточно соблюдать последовательность выполнения работы.

Для начала нужно подготовить:

  • линейку, рулетку, несколько видов уровней (водяной и обычный), шнур;
  • отвертку, молоток;
  • дрель с комплектом сверл, болгарку и ножовку по металлу;
  • материалы для крепежа.

На предварительном этапе также выполняется сборка профилей, подвесов на пружинах, декоративных элементов. Как только все будет готово, можно приступать к установке.

Этап 1. Подвесная система: правила установки

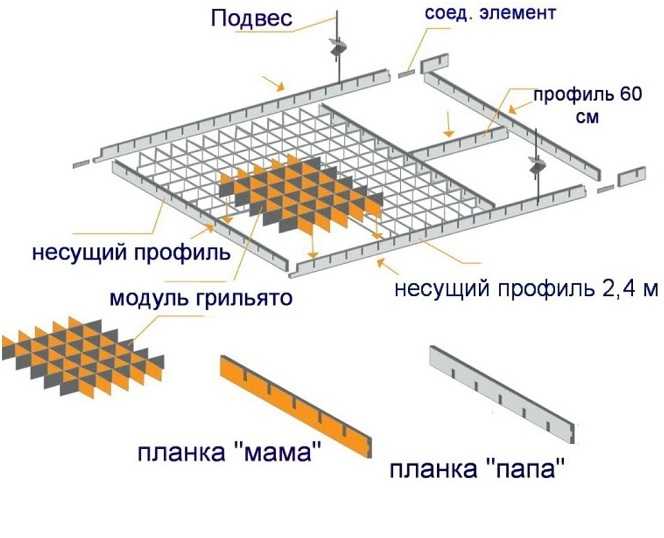

В зависимости от того, какой вариант подвесного потолка будет выбран, подбирается подвесная система. Для растрового потолка оборудуется система, представленная подробно на фото.

Подвесная конструкция является основой, поэтому при выборе типа профилей и подвесов для нее следует учесть величину промежутка от потолка до панелей.

В качестве примера расчета количества профилей для сборки конструкции возьмем помещение площадью 10 кв. м.

Итак, для работы потребуется:

  1. Несущие профили – 2,3 шт.
  2. Поперечные профили марки L-1200 – 14,3 шт.
  3. Поперечные профили марки L-600 – 15,7 шт.

Профили легко отличить по внешним признакам и количеству специальных монтажных пазов.

Что касается главных крепежных элементов, то здесь – это подвесы. Вариантов подвесов достаточно много, но наиболее популярны и практичны те, что сделаны из двух спиц и пружины в виде «бабочки». Внешнее отличие спиц объясняется их разным назначением: одна спица идет с крючком для соединения специальных профильных отверстий, вторая поставляется с петлей, закрепляемой растровую конструкцию на поверхности потолка.

Расчет подвесов выполняется с учетом нагрузки на 1 кв. м конструкции до 6 кг. Если укладываются дополнительные материалы для звуко- и теплоизоляции, конструкция становится намного тяжелее, что требует увеличения количества подвесов.

Порядок монтажа:

  • сначала выполняется крепление пристенного уголка;
  • далее следует монтаж подвесов;
  • установка к подвесам направляющих профилей;
  • выравнивание профилей при помощи уровня;
  • установка поперечного профиля (замки соединяются с прорезями).

Пристенный уголок позволяет спрятать края всех профилей, закрепленных с промежутком в 50 см.

Этап 2. Панели и светильники: особенности монтажа

Как только конструкция будет готова, можно переходить к панелям и светильникам. Поскольку выше описывалась работа с подвесным потолком, то для освещения будет использоваться потолочный растровый светильник или соответствующая панель. В целях собственной безопасности перед установкой панелей следует надеть перчатки.

Укладка панелей выполняется в ячейки в соответствии с указанными на них стрелками – так полностью будет сохранен рисунок. Немаловажным является выполнение монтажа потолочных плит только после окончания всех отделочных работ. Ни в коем случае нельзя крепить панели, если обои еще не наклеены.

Этап 3: Устройство светильников

Создание чистого и ровного потолка занимает большое количество времени, но для завершения столь сложного процесса нужно грамотно подобрать и установить светильники. В данном случае растровые светильники для подвесных потолков станут идеальным вариантом. Постоянный спрос на такую продукцию очевиден – растровые системы видны невооруженным глазом в магазинах, офисах, общественных помещениях и частных домах, причем область их использования на этом не ограничивается.

Благодаря безупречному проектированию по размерам, светильники полностью подходят для установки в системе потолочных панелей. Так, прибор без особого труда можно вставить вместо одной панели, и тогда на него будет возложено две функции: осветительная и декоративная.

основные правила монтажа

Опубликовано: 08.12.2020
