Понятно, что установка розеток и выключателей в помещении в большинстве случае определяет степень комфортности. Не менее важно, чтоб их оптимальное расстояние высоты с точки зрения удобства предполагало нормальную доступную эксплуатацию. При этом не нарушало бы их функциональное предназначение, особенности существующего интерьера в расположении бытовых электроприборов.Стандартность установки розеток и выключателей включает 100 сантиметровое или 50 сантиметровое расстояние прибора от пола. При этом образцом удобного использования розеток и выключателей назвать не приходиться.  Именно по этой причине большинство владельцев собственных квартир стараются заменить старую электропроводку на новую с иной установкой розеток и выключателей.

  Изменение расстояния, позволяет повысить степень удобства в использовании розеток и выключателей.

Установка по евростандарту, ГОСТУ или удобству

Установить розетки и выключатели по евростандарту, идея хорошая. Но вместе с тем она ограничена общими требованиями, которые так успешно сменили советский стандарт установки розеток и выключателей, на новый, так сказать евростандарт.

По евростандарту розетки устанавливаются на высоте 0,3 метра, а установка выключателя должна быть на высоте не ниже и не ниже, чем 0,9 метров от основания пола. Кроме этого, в разных точках нашей страны высота установленного стандарта может незначительно, но все же отличаться.  При этом высота установки розеток и выключателе здесь может быть как меньше общего расстояния за евростандартом так и больше.

Но, а если серьезно. То пока, что нет никакого установленного евростандарта в отношении установки высоты розеток и выключателей.

Правила Установки Электроустановок, составленные требования в соответствии с нормами МЭК всего лишь упоминается о возможности установки штепсельных розеток на более удобном расстоянии от пола, что можно прочесть в гл. 6.6.30 Правил Установки Электроустановок.

Именно по этой причине во время проведения монтажных работ по установке приборов приходиться руководствоваться удобствами эксплуатации. Но при этом не нарушать разработанные и утвержденные ограничения соответствия высоты у с общепринятыми нормативными документами. То есть нормы, которые связаны не только с расположением розеток и выключателей, но и с техникой безопасность и в отношении установки электропроводки и электроустановочных устройств. (ПУЭ-7 Внутреннее электрооборудование гл.7.1.48-7.1.54).



монтажные высоты выключателей и розеток

Рекомендации в отношении установки электроустановочных устройств

А вот в отношении советского стандарта, удобства установки розеток и выключателей довольно сомнительно. Как показала практика, ранее использованный стандарт, не отвечает условиям удобной эксплуатации, чего нельзя сказать о пресловутом евростандарте, который стал для нас более подходящим, чем тот старый советский ГОСТ.

А удобство устанавливаемых розеток и выключателей у входа в комнату должно быть не выше, чем на уровне опущенной руки взрослого пользователя среднего роста. И это непосредственно установленный стандарт расстояния розеток и выключателей у самого входа в комнату. Это нужно для того, чтоб была возможность быстро найти прибор, даже в темноте.

Конечно же, следует отметить, что установленные точки электроустановок вмонтированные согласно стандартам в соответствии с удобством их использования. Только, полностью принимать придерживаться расстояния и высоты в 0,3 метра для розетки и о,9 метра для выключателей, как необходимый и верный стандарт высоты не следует.

Кроме этого, помещение с большой площадью, для управления его освещением, лучше установить розетки и выключатели в разных точках комнаты. Для этих целей используют проходные выключатели. Понятное дело, что очень проблематично добраться в темноте вглубь комнаты, чтоб, к примеру, найти выключатель и включить свет.

Идеальный вариант, установка штепсельных розеток

Поэтому самым подходящим вариантов является установка штепсельных розеток с отсутствием отключающимся устройством утечки тока, то есть с устройствами дифавтомами, УЗО, что непосредственно связано в помещениях с санузлами. При этом все электрические устройства, это касается как розеток, так и выключателей для таких бытовых приборов, как стиральные машины, где есть необходимость их выноса наружу, к примеру, на стену в прихожей.

Кроме этого, следует особое внимание уделить тем местам на кухне, где расположено наибольшее число электроприборов. Это имеется в виду, установка розеток, у стола на кухне, где можно и нужно установить пару запасных розеток. В этом случае самым распространенным вариантом, является расстояние в районе 10-15 сантиметров от столешницы кухонного стола. При этом количество устанавливаемых розеток должно по максимуму обеспечить удобное пользование.Это значит, что проектируя проведения ремонта необходимо учесть удобство эксплуатации, здравый смысл и требования в соответствии с нормативными документами.

 На что обратить внимание при выборе розеток

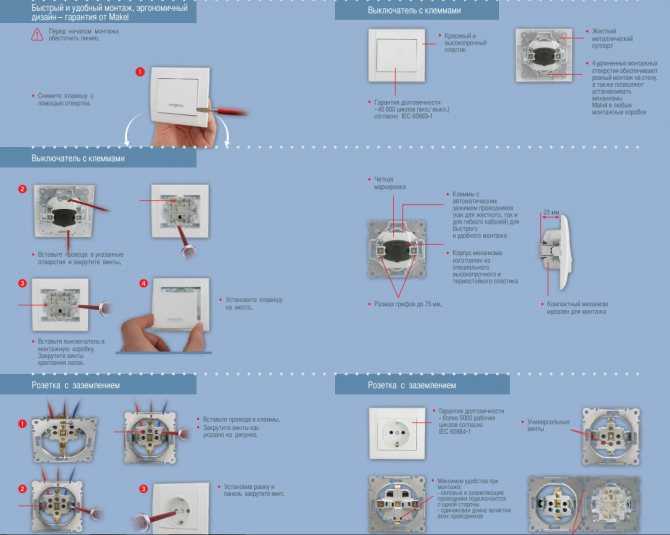

Как выполняется установка розеток и выключателей

Схемы подключения розеток и выключателей

Если вы решили собственными руками заменить проводку в квартире, то вопрос: как правильно установить розетки и выключатели — будет для вас очень актуальным. Ведь именно эти два вида установочных аппаратов являются основными в электрической сети квартиры или жилого дома. Поэтому их правильный монтаж гарантирует вам долговечность и надежность роботы практически всех электроприборов в доме.

Содержание

• Нормы установки выключателей и розеток
  • Нормы по установке розеток
  • Нормы по установке выключателей
• Установка выключателей и розеток
• Схемы подключения выключателей и розеток
  • Подключение розетки
  • Подключение нескольких розеток
  • Подключение выключателя
  • Подключение розетки и выключателя
• Вывод

Нормы установки выключателей и розеток

Прежде, чем приступать непосредственно к монтажу, нам следует определиться с целым рядом параметров. Прежде всего, это количество розеток и выключателей, и место их расположения. Для этого необходимо знать нормы, предъявляемые для данного вида электрических аппаратов.

Нормы по установке розеток

Одной из главных норм по установке розеток является удобство их обслуживания.

Именно этим фактором вы должны руководствоваться в первую очередь. Кроме того, при использовании скрытой проводки должны применяться розетки в утопленном варианте и, соответственно, наоборот , при использовании открытой проводки.

Нормы установки розеток

Итак:

• Согласно п.6.1.24 ПУЭ (Правила устройства электроустановок), все розетки должны иметь заземляющий контакт. Он должен подводиться отдельным гибким проводом и не должен в нормальных условиях служить проводником тока.
• Согласно п.12.30 ВСН 59 – 88, розетки не должны размещаться под и над мойками, в кухонных шкафах и других неудобных для эксплуатации местах.
• Кроме того, согласно п.7.2 ВСН 59 – 88, розетки на кухне и в жилых помещениях должны быть запитаны от разных групп. Если отдельная розеточная группа для кухни не планируется, то инструкция допускает подключать розетки к сети освещения.
• Пункт 7.1.37 ПУЭ запрещает установку розеток в банных помещениях, ваннах и уборных. Но для жилых помещений сделано исключение с возможностью установки таких электроприборов при их подключении через автомат УЗО (Устройство защитного отключения).
• Согласно п.7.1.37 ПУЭ, розетки следует размещать по возможности на удалении от заземленных частей. К таковым можно отнести различные трубопроводы, раковины и тому подобные инженерные сети. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению.

Нормы по установке выключателей

Нормы по установке выключателей также не очень строги и вполне логичны. Поэтому при монтаже электропроводки своими руками эти требования не должны вызвать у вас особых проблем.

Нормы установки выключателей

Итак:

• Прежде всего, следует помнить, что все выключатели, согласно п. 6.5.27 ПУЭ, должны устанавливаться в цепях фазного провода. Установка выключателей в нулевых цепях строго запрещена.
• Пункт 7.1.38 ПУЭ запрещает установку выключателей в ванных комнатах, санузлах, парилках и моечных помещениях. Кроме того, запрещена установка выключателей в чердачных помещениях. Выключатели для таких помещений должны располагаться перед входом.
• Пункт 7.1.40 ПУЭ требует устанавливать выключатели на высоте 1,5 метра над уровнем пола либо использовать выключатели с управлением при помощи шнура. При этом располагаться выключатели должны при входе в комнату со стороны дверной ручки.
• Согласно п. 6.3.4 ПУЭ, выключатели наружного освещения могут использоваться при одновременном включении не более 20 ламп. Если же коммутируется большее количество ламп, то необходима установка автоматического выключателя.
• Розетки выключатели для наружного монтажа должны иметь соответствующее исполнение. Обычно для этого достаточно IP44, но в некоторых случаях требуется установка коммутационных аппаратов с IP В первую очередь это касается помещений, в которых установлены газовые или жидкотопливные котлы.

Установка выключателей и розеток

После выбора количества и места расположения выключателей и розеток следует выбрать номинальные параметры провода и необходимой коммутационной аппаратуры.

Этот процесс мы уже не раз описывали в других статьях нашего сайта, поэтому не будем останавливаться на нем. Лучше мы рассмотрим более детально процесс штробления стен и установки выключателей и розеток.

• Как известно, есть два способа монтажа проводки – открытый и скрытый. При открытом способе монтажа нам ничего штробить не надо, а коробки выключателей и розеток крепятся прямо на стену. Но в квартирах и кирпичных домах зачастую используется скрытая проводка, в особенностях монтажа которой мы и попробуем разобраться.
• Процесс штробления стен и монтаж углублений для закладных коробок выключателей и розеток — процесс пыльный, длительный и трудоемкий. Конечно, современные технологии позволяют сделать его достаточно быстро и без особых проблем. Но далеко не у каждого есть штроборезка и другое специальное оборудование, цена которого не позволяет приобрести его для личного пользования.

Установка закладных коробок под розетки и выключатели

• Исходя из этого, советуем приобрести вам специальную насадку на перфоратор, которая значительно облегчит вам проделывание штроб. Хотя, откровенно говоря, эта насадка не очень облегчит труд при штроблении твердых бетонных стен. В этом случае зачастую приходится сначала намечать путь сверлом, а уж затем использовать насадку.
• А вот для монтажа углублений под закладные коробки выключателей и розеток есть достаточно неплохой вариант специальной насадки. С не очень плотными бетонными стенами и кирпичной кладкой он справляется просто на ура. С плотным бетоном придётся повозиться, предварительно пройдясь обычно сверлом по всей окружности.
• Но если вы устанавливаете розетки или выключатели в гипсокартон, то не стоит торопиться. Конечно, вариант насадки на перфоратор для бетонных поверхностей с легкостью справится с этой задачей. Но края будут рваные и возможно разрушение поверхности. Поэтому перед тем, как установить розетки и выключатели в гипсокартон, поинтересуйтесь специальными насадками на дрель. Обычно они идут наборами кругов с различным диаметром. Такая вещь всегда пригодится в хозяйстве.
• А вот выключатели и розетки наружной установки в большинстве случаев имеют открытое исполнение. Это связано с тем, что при скрытом способе установки достаточно сложно обеспечить их влаго- и пылезащищенность.

Схемы подключения выключателей и розеток

После выполнения всех подготовительных мероприятий, на самом последнем этапе монтажа можно приступить к процессу подключения наших электрических точек. В нашей статье мы рассмотрим различные варианты подключения и совмещения подключений розеток и выключателей.

Подключение розетки

Самым простым из подключений является монтаж розетки. Здесь практически не требуется каких-то специфических знаний. Главное, следовать нашим советам и не геройствовать.

Обратите внимание! Здесь и далее все подключения выполняются только после снятия напряжения. Для этого можно отключить питающий автоматический выключатель группы, в которой предстоит работать, и смежных с ней в распределительных коробках. Но для надежности лучше обесточить всю квартиру или дом.

• Для подключения розетки нам следует использовать трехжильный провод. В котором одна жила (желто-зеленая) предназначена для выполнения защитного заземления. Одна жила (синяя) предназначена для подключения нулевого контакта и последняя (любого цвета) — для подключения фазного контакта.
• Для подключения розетки монтируем к ее силовым зажимам фазный и нулевой провод. Защитный провод подключаем к соответствующему контакту, который обычно расположен отдельно или может быть определен визуально.

Обратите внимание! В обычных розетках расположение фазного и нулевого провода не имеет значения. Хотя обычно левый контакт используют в качестве фазного, а правый в качестве нулевого. Но в розетках подключения электрической печи и другого мощного или ответственного электрооборудования это может быть принципиально. С принципами подключения в этом случае вы можете познакомиться в других статьях нашего сайта.

• Теперь такие же действия производим в распределительной коробке. К фазному групповому проводу подключаем соответствующий провод, идущий к розетке. То же проделываем с нулевым и защитным проводом. На этом подключение розетки к электрической сети окончено.

На фото представлена схема подключения розеток

Подключение нескольких розеток

Схема монтажа розетки и выключатели часто предполагает расположение сразу нескольких аппаратов рядом. В этом случае для экономии сил на штробление и провода проще подключить один от другого.

При этом такая схема подключения должна быть учтена в расчёте сечения провода.

• Дабы выполнить такое совместное подключение двух или трех розеток, выполняем подключение первой розетки так же как сказано в нашей инструкции выше.
• После этого нам достаточно сделать перемычки от силовых контактов второй розетки к силовым контактам первой розетки.
• То же самое проделываем с защитным проводом.
• Если предполагается подключение третьей, четвертой и так далее розетки, то подобную операцию проделываем со всеми.

Обратите внимание! При подключении трех и более розеток целесообразно от распределительной коробки подключать центральную из них. Это позволит в случае перегорания провода вывести из строя минимальное количество розеток.

Подключение выключателя

Подключение выключателя не на много сложнее, и видео на страницах нашего сайта наглядное тому подтверждение. Для его подключения нам потребуется всего два провода, ведь защитный провод к выключателям обычно не подключается. Он подключается непосредственно к светильнику.

Варианты подключения различных выключателей

• Для выполнения подключения нам необходимо определиться с фазным и нулевым проводом в распределительной коробке. Это легко сделать, если вы придерживались норм ПУЭ при монтаже группового провода.
• От нулевого провода в распределительной коробке подключаем один из выводов светильника.
• От фазного провода в распределительной коробке подключаем ввод нашего выключателя. Обычно он расположен вверху. Если это двух – или трехполюсный выключатель, то он один, а с противоположной стороны два или три вывода соответственно.
• Затем подключаем провод к выводу выключателя и прокидываем его к светильнику. Здесь подключаем его ко второму выводу светильника. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников. Если у нас от двухполюсного выключателя запитана одна люстра, то она должна иметь три вывода. Подключаем вывод от выключателя к третьему контакту люстры.

Обратите внимание! При подключении люстры с двумя режимами работы важно правильно определить один нулевой вывод и два фазных. Обычно нулевой вывод отделен визуально, имеет соответствующую маркировку или цвет. Если вы подключите фазный провод к этому проводу, а нулевой к любому другому, то у вас люстра будет светить только в одном режиме.

Подключение розетки и выключателя

Также существует схема монтажа розетки и выключателя. Она позволяет разместить рядом два этих установочных аппарата с подключением выключателя от розетки. Это позволяет сэкономить провод и разгрузить от большого количества подключений распределительную коробку.

Подключение выключателя от розетки

• Для выполнения такого подключения на первом этапе мы выполняем подключение розетки, используя принципы, описанные выше.
• Теперь мы подключаем к фазному контакту розетки подводящий провод, к вводу выключателя.
• А провод с вывода выключателя прокладываем и подключаем к одному из выводов светильника.
• Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Если он достаточно удален, то подключение нулевого и защитного провода выполняем из распределительной коробки, как в варианте обычного подключения выключателя.

Обратите внимание! Обратная схема монтажа выключателя розетки не существует. Это связано с тем, что нулевой и защитный провод не подводится к выключателю. В связи с этим выполнить подключение розетки от выключателя — невозможно.

Вывод

Итак, мы рассмотрели все возможные схемы подключения выключателей и розеток. А приведенные схемы должны помочь вам в работе.

Стоит отметить, что розетки и выключатели наружной установки имеют такую же схему подключения. Единственным их отличием является только степень защиты от влаги и пыли.

Руководство по размещению настенных электрических выключателей

Многие аспекты установки электропроводки имеют очень конкретные рекомендации, установленные Национальным электротехническим кодексом (NEC) и местными строительными нормами. Однако NEC ничего не говорит о точной высоте настенных выключателей. Расположение настенных коробок для выключателей остается на усмотрение домовладельца и строителя. Тем не менее, некоторые местные правила определяют параметры, а строители и электрики следуют обычным строительным стандартам, чтобы гарантировать, что выключатели будут расположены на удобной рабочей высоте для большинства людей. Однако стандартные положения переключателя могут различаться в зависимости от уникальных обстоятельств, например, в доме, где живут люди в инвалидных креслах или с физическими ограничениями.

Настенные выключатели в стандартной конструкции

Как правило, настенные выключатели светильников в стандартном жилом строительстве устанавливаются так, чтобы настенные распределительные коробки находились на высоте от 48 до 52 дюймов над полом. В этом есть несколько преимуществ. Во-первых, переключатель находится на удобной высоте для большинства людей, находящихся в положении стоя. Во-вторых, это облегчает монтаж стеновых панелей при строительстве дома. Стандартные листы стеновой панели шириной 4 фута устанавливаются горизонтально в большинстве новых домов, и если распределительные коробки установлены на высоте около 48 дюймов от пола, это позволяет легко измерять, маркировать и резать панели стеновых панелей по размеру.

Распределительную коробку можно установить так, чтобы ее верхняя или нижняя часть находилась на отметке 48 дюймов, или она могла быть отцентрована на отметке. Плотники, устанавливающие стеновые панели, могут легко вырезать отверстия в панелях, чтобы они поместились вокруг распределительной коробки. Размещение нижней части распределительной коробки на высоте 48 дюймов от пола означает, что верхняя часть коробки будет находиться на высоте 52 дюйма над полом. Это позволяет установщику гипсокартона вырезать отверстие распределительной коробки в верхнем листе стеновой панели, при этом нижний лист будет лежать на одном уровне с нижней частью распределительной коробки.

В приложениях по реконструкции вы можете захотеть измерить распределительные коробки в готовых частях дома и убедиться, что новые выключатели в реконструированных областях соответствуют тем, что установлены в остальной части дома.

Особые ситуации

Стандартная высота от 48 до 52 дюймов может быть изменена для людей, которые считают другую высоту более удобной, и для специальных применений применяются другие стандарты.

Жители с ограниченными физическими возможностями

Если один из членов вашей семьи значительно ниже среднего или пользуется инвалидной коляской, вы можете установить переключатели ниже, чтобы сделать их более удобными. Хотя стандарты ADA (американцы с ограниченными возможностями) не рекомендуют конкретную высоту настенных выключателей, многие строители, знакомые с такими ситуациями, рекомендуют устанавливать настенные выключатели на высоте 36 дюймов над полом, чтобы жители в инвалидных колясках могли легко до них дотянуться.

Выключатели над столешницей

Выключатели, расположенные над столешницами, будут различаться по расположению в зависимости от возраста дома и типа кухонных шкафов. Вообще говоря, настенные выключатели должны быть примерно на 4 дюйма выше столешницы. Поскольку стандартная высота большинства базовых шкафов со столешницами составляет около 36 дюймов, это означает, что нижняя часть распределительной коробки должна находиться не менее чем на 40 дюймов над полом. Это позволяет переключателю очистить стандартную столешницу.

Точное положение настенного выключателя над столешницей может варьироваться в зависимости от конкретной ситуации, например, куда падают верхние шкафы. Некоторые строители пытаются разделить разницу между верхней частью столешницы и нижней частью верхнего шкафа при размещении настенных выключателей.

Выключатели печи

Выключатели, используемые для отключения печи, также могут различаться по высоте. Установка этой высоты является оценочным вызовом и зависит от компоновки печи. Очень часто этот переключатель располагается чуть выше стандартных 40-52 дюймов.

Выключатели для мусора

Когда переключатель для удаления мусора находится над столешницей, следуйте тем же рекомендациям, что и для других переключателей на столешнице. Если переключатель расположен под раковиной, установите его как можно выше, чтобы минимизировать наклоны. В этой ситуации вы можете добавить выключатель, который управляет электропроводкой посудомоечной машины, так как это дает вам удобную точку отключения, которая упрощает любые будущие работы по обслуживанию посудомоечной машины.

Джакузи или гидромассажные ванны

Еще один специальный переключатель, который следует учитывать, — это переключатель таймера, который может быть подключен к вашей гидромассажной ванне или гидромассажной ванне. NEC предъявляет очень специфические требования к расположению переключателя — он должен находиться на расстоянии не менее 5 футов от ванны. Это гарантирует, что вы не сможете дотянуться до переключателя, стоя или сидя в воде, — мера безопасности для предотвращения потенциально смертельного удара током. Кроме того, вы можете установить этот переключатель выше стандартных 48–52 дюймов, чтобы маленькие дети не могли управлять ванной.

Общие требования электротехнического кодекса для отдельных комнат

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 26.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик по электромонтажным работам с 36-летним опытом работы в области электромонтажных работ в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Марго Кавин

Электрические нормы действуют для защиты домовладельцев и жителей дома. Эти общие рекомендации дадут вам основы того, на что обращают внимание инспекторы по электротехнике, когда они рассматривают как проекты реконструкции, так и новые установки. Большинство местных правил основаны на Национальном электротехническом кодексе (NEC), документе, в котором изложены необходимые правила для всех аспектов электроустановки жилых и коммерческих помещений. NEC пересматривается каждые три года — в 2014, 2017 и т. д. — и иногда в Кодекс вносятся важные изменения. Поэтому убедитесь, что ваши источники информации основаны на самом последнем Кодексе. Перечисленные здесь требования к кодам основаны на стандарте NEC 2017 года.

Большинство местных кодов следуют NEC, но могут быть отклонения. Местные правила всегда имеют приоритет над NEC, когда есть различия, поэтому обязательно уточните в местном строительном отделе конкретные требования правил для вашей ситуации.

Большая часть NEC включает требования к общей электроустановке, применимые ко всем ситуациям, но есть и особые требования для отдельных помещений.

Смотреть сейчас: электрические правила для розеток в доме

Что такое электрические коды?

Электротехнические нормы и правила — это правила или законы, определяющие порядок прокладки электропроводки в жилых помещениях. Они используются для обеспечения безопасности и могут варьироваться от комнаты к комнате. Как правило, электротехнические правила следуют Национальным электротехническим правилам и правилам (NEC), но в первую очередь следует соблюдать местные правила.

Ванные комнаты

Из-за наличия воды к ванным комнатам предъявляются очень тщательно определенные требования. С их освещением, вентиляторами и розетками, которые могут питать фены и другие приборы, ванные комнаты потребляют много энергии и могут нуждаться в более чем одной цепи.

• Розетки должны питаться от 20-амперной цепи. Один и тот же контур может питать всю ванную комнату (розетки плюс освещение) при условии отсутствия обогревателей (в том числе вытяжных вентиляторов со встроенными нагревателями) и при условии, что контур обслуживает только одну ванную комнату и никакие другие помещения. В качестве альтернативы должна быть предусмотрена 20-амперная цепь только для розеток, а также 15- или 20-амперная цепь для освещения.
• Вентиляторы со встроенными нагревателями должны быть подключены к отдельным 20-амперным цепям.
• Все розетки в ванных комнатах должны иметь защиту от замыкания на землю (GFCI).
• В ванной комнате требуется по крайней мере одна розетка на 120 В в пределах 3 футов от внешнего края каждой раковины. Дуэльные раковины могут обслуживаться одной емкостью, расположенной между ними.
• Светильники в душевой или ванне должны быть рассчитаны на влажные помещения, если только они не подвергаются воздействию струй душа, и в этом случае они должны быть рассчитаны на влажные места.

Кухня

Кухня потребляет больше всего электроэнергии, чем любая другая комната в доме. Пятьдесят лет назад кухня могла обслуживаться одной электрической цепью, но сегодня для новой кухни со стандартной бытовой техникой требуется как минимум семь цепей, а часто и больше.

• Кухни должны иметь не менее двух 20-амперных 120-вольтовых цепей «малых приборов», обслуживающих розетки в зонах столешницы. Это для портативных подключаемых устройств.
• Для электрической плиты/духовки требуется собственная выделенная цепь на 120/240 вольт.
• Посудомоечная машина и мусоропровод требуют собственных 120-вольтовых цепей. Это могут быть цепи на 15 или 20 ампер, в зависимости от электрической нагрузки прибора (проверьте рекомендации производителя; обычно достаточно 15 ампер). Для контура посудомоечной машины требуется защита GFCI, а для контура удаления мусора — нет, если это не предусмотрено производителем.
• Для холодильника и микроволновой печи требуется отдельная 120-вольтовая цепь. Номинальная сила тока должна соответствовать электрической нагрузке прибора; это должны быть 20-амперные цепи.
• Все розетки на столешнице и любые емкости в пределах 6 футов от раковины должны быть защищены GFCI. Сосуды на столешнице должны располагаться на расстоянии не более 4 футов друг от друга.
• Кухонное освещение должно питаться от отдельной цепи на 15 ампер (минимум).

Гостиная, столовая и спальни

Стандартные жилые помещения потребляют относительно мало энергии, но имеют четко определенные электрические требования. Эти области обычно обслуживаются стандартными 120-вольтовыми цепями на 15 или 20 ампер, которые могут обслуживать более одной комнаты.

• В этих комнатах необходимо, чтобы настенный выключатель был размещен рядом с входной дверью комнаты, чтобы вы могли осветить комнату, войдя в нее. Этот переключатель может управлять либо потолочным светильником, либо настенным светильником, либо розеткой для подключения лампы. Потолочное крепление должно управляться настенным выключателем, а не тяговой цепью.
• Настенные розетки можно размещать на расстоянии не более 12 футов друг от друга на любой поверхности стены. Любой участок стены шириной более 2 футов должен иметь розетку.
• В столовых обычно требуется отдельная 20-амперная цепь для одной розетки, используемой для микроволновой печи, развлекательного центра или оконного кондиционера.

Лестницы

На лестницах необходимо соблюдать особую осторожность, чтобы убедиться, что все ступени правильно освещены, чтобы свести к минимуму опасность падения.

• Трехпозиционные выключатели необходимы вверху и внизу каждого лестничного марша, чтобы свет можно было включать и выключать с обоих концов.
• Если лестница поворачивает на лестничную площадку, вам может понадобиться добавить дополнительные осветительные приборы, чтобы все зоны были освещены.

Коридоры

Эти области могут быть длинными и нуждаться в соответствующем потолочном освещении. Не забудьте разместить достаточное освещение, чтобы при ходьбе не отбрасывались тени. Помните, коридоры часто служат путями эвакуации в случае возникновения чрезвычайных ситуаций.

• Коридор длиной более 10 футов должен иметь розетку общего назначения.
• В каждом конце коридора требуются трехпозиционные выключатели, позволяющие включать и выключать потолочный свет с обоих концов.
• Если есть несколько дверей, обслуживаемых коридором, например, в спальню или две, вы можете добавить четырехпозиционный переключатель рядом с дверью за пределами каждой комнаты.

Шкафы

Шкафы поставляются со многими правилами, касающимися типа приспособления и размещения.

• Светильники с лампочками накаливания (которые сильно нагреваются) должны быть закрыты колпаком или другим покрытием и не должны устанавливаться ближе 12 дюймов от мест хранения одежды (или 6 дюймов для встраиваемых светильников).
• Светильники со светодиодными лампами должны находиться на расстоянии не менее 12 дюймов от мест хранения (или 6 дюймов для встраиваемых).
• Светильники с компактными люминесцентными лампами могут находиться в пределах 6 дюймов от места хранения.
• Все накладные (не встраиваемые) светильники должны быть на потолке или стене над дверью.

Прачечная

Потребности в электроэнергии в прачечной будут варьироваться в зависимости от того, электрическая или газовая сушилка для белья.

• В прачечной требуется как минимум одна 20-амперная цепь для розеток, обслуживающих прачечное оборудование; эта цепь может питать стиральную машину или газовую сушилку.
• Электрическая сушилка нуждается в собственной цепи на 30 ампер и 240 вольт, соединенной четырьмя проводниками (старые схемы часто имеют три проводника).
• Все розетки должны иметь защиту GFCI.

Гараж

Согласно NEC 2017 года, в недавно построенных гаражах требуется как минимум одна выделенная 120-вольтовая 20-амперная цепь, которая обслуживает только гараж. Эта цепь также может питать розетки, установленные снаружи гаража.

• Внутри гаража должен быть как минимум один выключатель, управляющий освещением. Трехпозиционные выключатели рекомендуется устанавливать для удобства между дверями.
• В гаражах должна быть как минимум одна розетка, в том числе по одной на каждое машино-место.
• Все розетки в гараже должны иметь защиту GFCI.

Дополнительные требования

Требования AFCI . NEC требует, чтобы практически все ответвления для освещения и розеток в доме имели защиту от дугового замыкания (AFCI). Это форма защиты, которая предотвращает искрение (дуговой разряд) и тем самым снижает вероятность возгорания. Обратите внимание, что требование AFCI является дополнением к любой требуемой защите GFCI — AFCI не заменяет и не устраняет необходимость в защите GFCI.

Требования AFCI соблюдаются в основном в новом строительстве — нет необходимости обновлять существующую систему, чтобы она соответствовала требованиям AFCI в новом строительстве. Однако, согласно версии NEC 2017 года, когда домовладельцы обновляют или заменяют неисправные розетки или другие устройства, они должны добавить защиту AFCI в этом месте. Это можно сделать несколькими способами:

• Стандартный автоматический выключатель можно заменить специальным автоматическим выключателем AFCI. Это работа для лицензированного электрика. Это создаст защиту AFCI для всей цепи.
• Неисправную розетку можно заменить розеткой AFCI. Это создаст защиту AFCI только для заменяемой розетки.
• Там, где также требуется защита GFCI (например, кухни и ванные комнаты), розетка может быть заменена двойной розеткой AFCI/GFCI.
