Межкомнатные перегородки в каркасном доме: монтаж и теплоизоляция

Межкомнатные перегородки в каркасных домах выполняют функцию разделителя пространства и шумоизоляции, а также служат опорой для перекрытия. Эти элементы входят в домокомплекты, изготавливаемые на заводах, и бывают двух типов – с дверным проемом и без. Но при необходимости можно возвести дополнительные стены как в процессе строительства, так и на этапе эксплуатации. Изучите, из чего и как это правильно сделать.

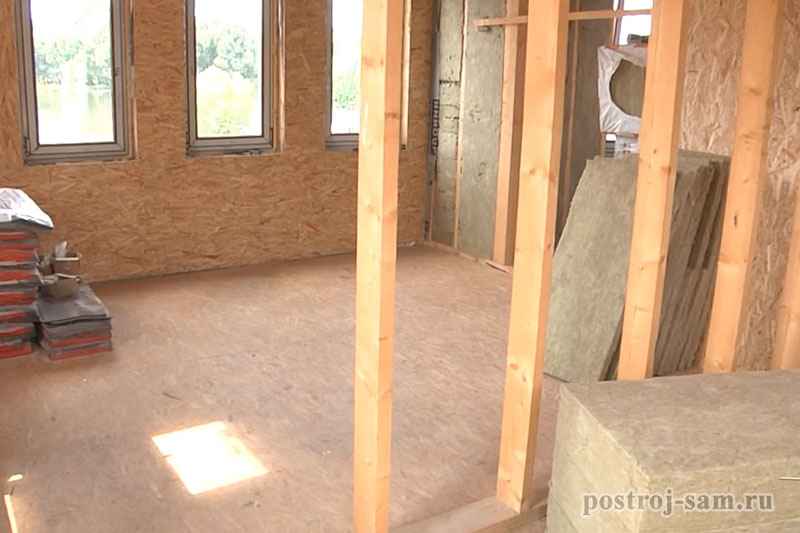

Возведение внутреннего каркаса дома

В каркасном строительстве не используют кирпич и блочные материалы, так как это значительно утяжеляет конструкцию. Проще всего сделать своими руками каркасные перегородки. Их обычно сооружают из того же материала, который использовался при строительстве дома. Например, если внешний каркас здания выполнен из дерева, то за основу межкомнатных стен берется брус, доска, ДСП и так далее.

Внутренний каркас дома представляет собой балочную конструкцию из дерева или металла с заполнением пустот теплоэффективными материалами, обшивкой из листов гипсокартона или, например, плит ДСП.

Такая технология возведения стен позволяет экономить полезную площадь, время и финансы. Кроме того, наличие утеплителя внутри конструкции способствует сохранению тепла в доме.

Каркасные дома ошибочно считают исключительно бюджетным жильем. Но на самом деле по каркасной технологии возводят как дома эконом-класса, так и элитные. Все зависит от используемых материалов.
Процесс возведения стен по каркасной технологии не занимает много времени. После завершения строительства не остается много строительного мусора. На момент установки межкомнатных конструкций черновые работы также отсутствуют.

Типы каркасных перегородок

В зависимости от степени назначения и используемого материала, перегородки в каркасном доме бывают нескольких типов. В деревянном доме функцию стены могут выполнять каркасно-щитовые, сплошные, филенчатые каркасные перегородки.

Каркасно-щитовые перегородки

Название этой конструкции предполагает наличие каркаса и щитовой панели. Функцию каркаса почти всегда выполняет деревянный брус. В некоторых случаях используют металлопрофиль. В качестве щитов применяют такие отделочные материалы, как гипсокартон, ДВП, ДСП, другие панели, предназначенные для обшивки стен.

Такие стены могут состоять из нескольких слоев. В целях звукоизоляции применяют пенополистирол или минеральное волокно. Материал укладывают в пространство между щитами.

Сплошные конструкции

Сплошные перегородки состоят из каркаса и тонких досок, которые устанавливают в вертикальном положении. Для заполнения ниш звукоизоляцией конструкцию делают двойной. Каркас возводят из бруса, его монтируют на специальные шипы, а после крепят к основанию при помощи деревянных треугольников.

Филенчатые межкомнатные перегородки

Филенчатые перегородки для домов каркасного типа изготавливают из щитов шириной от 0,8 до одного метра. Щиты собирают из обвязок, средников и филенок. Технология изготовления филенчатых щитов аналогична производству рамочных дверей.

Преимущества легких межкомнатных конструкций

Каркасные стены имеют массу преимуществ, среди которых стоит отметить следующие:

  • отличные теплоизоляционные свойства;
  • нет необходимости в мощном фундаменте;
  • не нужно ждать, когда произойдет усадка дома;
  • быстрота сборки конструкции;
  • относительно низкая стоимость;
  • экологичные материалы.

Также стоит отметить, что процесс возведения стен по каркасной технологии достаточно прост, он не требует особых навыков.

Устройство перегородки каркасного типа

Каркасные перегородки устанавливают в домах любого типа, материалы для сборки конструкций также могут быть разными. Способ установки выбирают исходя из конструктивных особенностей здания и желаемой планировки. Как правило, каркас крепят на балки.

Всего существует три метода монтажа:

  1. На балку, закрепляя со всех сторон брусками.
  2. Между балок, с применением пазов и лаг.
  3. Поперек балок с упором перегородки на лагу.

Каркас для будущей стены собирают на саморезы или гвозди, в редких случаях дополнительно используют монтажную пену. Помимо деревянного каркаса, для сооружения межкомнатных перегородок применяют металлопрофиль.

Обычно такой каркас обшивают гипсокартоном, после чего поверхность стены шпатлюют и покрывают другими отделочными материалами. В качестве листового материала можно использовать обычную вагонку.

Каркасная перегородка своими руками

Установить перегородки в каркасном доме своими руками несложно, главное, понимать сам принцип возведения и не отклоняться от технологии. Первый этап строительства межкомнатной стены подразумевает возведение каркаса. Для этого необходимо сделать обвязку на полу, на потолке и на стенах. На этом этапе устанавливается дверная коробка (если она предусмотрена).

При возведении каркаса следует обратить внимание на то, что несущие балки и ребра перегородки должны быть из бруса одинакового сечения. Каркас фиксируют на полу с балками, одним из удобных способов. При проведении работ по возведению перегородок необходимо следить за уровнем установки, чтобы избежать случайного перекоса конструкции.

Следующий шаг – заполнение пустот перегородки звукоизоляцией и обшивка конструкции листовым материалом. Далее заделывают швы, наносят отделочные материалы.

Посмотрите видео, в котором рассмотрены особенности конструкции и расчетов межкомнатных перегородок для каркасного дома.

Закладка Постоянная ссылка.

Деревянные каркасные перегородки – правила сборки и установки в блоге lesinter.ru

В жилищах частного типа, изготовленных из древесины, помимо несущих, имеются межкомнатные стены. Для разделения пространства всего дома и его комнат зачастую устанавливаются деревянные каркасные перегородки. Благодаря этим элементам помещение выглядит более функциональным, становится комфортным и уютным.

Конструкция каркасных перегородок

В общем случае сооружения включают в себя стойки, обвязку и обшивку. Устройство каркасных перегородок подразумевает наличие утеплителя, который обладает шумопоглощающими свойствами. В случае необходимости между вертикальными стойками монтируется дверная коробка.

Стойки каркасных перегородок в деревянном доме выполняют из бруса или досок, сечение которых будет зависеть от толщины изделия и предъявляемых к нему требований. Устанавливаются стоечные элементы на расстоянии 40-120 см друг от друга и крепятся к обвязке гвоздями или шипами.

Обшивка может быть изготовлена из фанеры толщиной 4 мм и более, ДСП, ДВП или гипсокартона. При таких видах обшивки, чтобы избежать коробления, стойки следует монтировать на расстоянии не больше 40-50 см друг от друга. Обшивка деревянной каркасной перегородки должна присутствовать с двух сторон, а при утеплении конструкции, вторая половина зашивается не сразу, а рядами. Внутренняя полость изделия заполняется керамзитом, шлаком, опилками или иными шумопоглощающими и теплоизоляционными материалами.

В некоторых случаях требуется сделать каркасную перегородку с сантехническими коммуникациями между ее узлами. Трубопроводы должны быть из пластика или оцинкованного материала, поскольку их восстановление в процессе эксплуатации, как правило, невозможно. Места возможного размещения тяжелых предметов (умывальников, навесных шкафов) должны быть усилены. Конструкция каркасной перегородки, в которой присутствует электрическое оборудование (выключатели, розетки и другие), почти всегда содержит дополнительные горизонтальные бруски.

Возведение перегородок в доме

При установке каркасной перегородки в деревянном доме своими руками самое главное точно определить вертикаль стены и правильно выставить верхнюю и нижнюю обвязки. Для этого на стену вертикально крепится центральный брус, который необходимо контролировать при помощи уровня.

Чтобы иметь возможность регулировать вертикаль, необходимо забить в стену (не полностью) один гвоздь или закрутить длинный саморез приблизительно по центру бруска. На крепежном элементе можно будет вращать элемент, поправляя его по уровню. После того, как забивается каждый последующий гвоздь, необходимо выполнять проверку вертикали. Затем точно таким же образом монтируются верхняя и нижняя обвязки каркасной перегородки из дерева.

Теперь можно собирать каркас. Стойки необходимо устанавливать, соблюдая определенный шаг между ними, но большая точность здесь не требуется. Основа деревянной каркасной перегородки должна быть прочной, но супер-монолитности добиваться не стоит, поскольку двусторонняя обшивка, прикрученная к конструкции, будет служить прекрасным ребром жесткости.

Наличие горизонтальных направляющих в каркасе обязательно. Они, как правило, располагаются посередине. Такие элементы усилят всю конструкцию, но главное – послужат дополнительной плоскостью для крепления обшивки. Каркасные перегородки в деревянном доме могут иметь цельную и составную обшивочную часть. Обычно (для удобства монтажа) применяются отдельные плиты одинаковых размеров.

После того, как обшивка была установлена с одной стороны, следует приступить к укладке шумоизоляции и утеплителя. Хорошим решением будет использование минераловаты, которая одновременно является и утеплителем, и звукоизоляционным материалом. Лучше всего использовать не рулонную, а плитную изоляцию определенных размеров. Это очень удобно, поскольку материал резать не нужно, тем более, что при резке он может расслаиваться. Внутрь готового каркаса, плотно прижимая, укладываем тепло-звукоизоляцию. После этого деревянную каркасную перегородку можно зашивать с другой стороны и приступать к отделочным работам.

Советы и рекомендации

При монтаже каркасной перегородки из дерева следует учитывать некоторые нюансы. Так, стыки плит ДСП (если обшивка выполнена из этого материала) лучше обработать сразу. Для этого обычно применяется шпатлевка. Такая мера требуется для того, чтобы влага из воздуха не смогла проникнуть внутрь спилов, которые из-за этого могут набухать.

Чтобы качественно и ровно выполнить шпатлевочные операции, необходимо применять самые простые материалы, такие, как уголки (пластиковые либо алюминиевые) и самоклеящуюся сетку.

Если конструкция каркасной перегородки из дерева предусматривает наличие двери, особое внимание следует уделить монтажу дверного проема. Стойки, к которым будет примыкать коробка, рекомендуется выполнять из бруса такого же сечения, что и обвязки. Сверху устанавливается горизонтальная перемычка на высоту проема. При этом необходимо учесть толщину элемента дверной коробки, к которой следует прибавить зазор 15-20 мм.

Наличие зазора обязательно. Он защитит коробку от возможных деформаций в процессе усадки каркасной перегородки в деревянном доме. После того, как сборка будет окончена, все элементы из древесины необходимо обработать антисептическими составами. После того, как защитный слой будет нанесен, одна сторона каркаса обтягивается пароизоляционной мембраной для того, чтобы защитить внутреннюю часть конструкции от скопления влаги.

Полотна деревянной каркасной перегородки необходимо крепить к стойкам таким образом, чтобы гладкая поверхность прилегала к шумо-теплоизоляции. Между собой они крепятся внахлест, величина которого должна быть не меньше 15 мм. Следует также выдержать еще один параметр – зазор между мембраной и обшивкой. Он должен составлять 35-40 мм. Чтобы исключить возможность возникновения пожара, проводка и прочие огнеопасные элементы необходимо изолировать.

Каркас внутренних стен и перегородок

Любой, самый небольшой дом, если это не хозблок или бытовка, имеет внутри как минимум два помещения. Для разделения их ставится как минимум одна стена. Это вносит существенные изменения в распределение вертикальных нагрузок на каркас со стороны крыши и кровли, а также нагрузок на нижнее перекрытие здания. Установка внутренних стен и перегородок должны производиться с учетом этих нагрузок и с учетом рационального использования всей площади дома.

1. Функциональные особенности внутренних стен и перегородок

Внутренние помещения дома разделены стенами и перегородками. Они различаются в первую очередь по своим функциям:

  1. Внутренние стены выполняют две функции – несущую и ограждающую
  2. Перегородки – только ограждающую функцию.

Это означает, что внутренние стены принимают на себя часть вертикальных нагрузок от верхней части дома, а именно:

  • Веса снежного покрова зимой,
  • Веса кровли
  • Веса стропильной системы крыши
  • Веса людей и мебели при устройстве второго этажа
  • Веса стен и перегородок второго этажа

Внутренние стены переносят нагрузки на нижнее перекрытие и далее на фундамент здания.

Перегородки не несут нагрузок от верхней части здания, но сами своим весом оказывают воздействие на нижнее перекрытие, передающееся потом на фундамент.

Вследствие разной несущей способности стен и перегородок устройство их и особенности монтажа могут различаться.

Каркас внутренней стены дома

2. Другие особенности внутренних стен и перегородок

Помимо того, что стены по разному несут нагрузку от верхней части здания, они могут различаться и по своему строению:

  1. По степени утепления. Основной вклад в утепление дома несут внешние стены дома. Однако и между помещениями происходит теплообмен. Некоторые помещения, типа кладовых или подсобок, могут не обогреваться, а другие, например, ванные комнаты или сауны, отапливаться сильнее других помещений. Соседние помещения, соответственно должны быть защищены от холода или перегрева. Впрочем, для внутренних стен утепление не столь актуально.
  2. По звукоизоляции. Некоторые помещения имеет смысл дополнительно звукоизолировать, например домашний кинозал или ванную комнату, или спальни.
  3. По наличию проемов. Стена могут быть глухими, а могут иметь дверные проемы или даже оконные, например, между кухней и столовой. Проемы, таким образом, влияют на целостность конструкции. Жесткость их должна быть усилена дополнительно.
  4. По нагружаемости нижнего перекрытия. На стены могут быть смонтированы различные тяжелые предметы – мебельные шкафы, тяжелые бытовая техника, кухонные гарнитуры, – вплоть до тяжелых кондиционеров или газового нагревателя. Все это влияет на перераспределение нагрузок на нижнее перекрытие и вносит дополнительные  требования к материалу стен.
Проем в перегородке между столовой и кухней

3. Особенности установки опор для несущих стен

Поскольку несущая стена принимает на себя нагрузки от верхней части здания, она должна быть конструкционно прочной. Для ее возведения используется такие же брусья и доски,  какие применяются для устройства внешних стен каркаса. Как правило, для стандартных каркасных домов стойки выполнены из досок сечением не менее, чем 100х40 мм.

Таким образом, несущая способность внутренней стены не уступает таковой для внешних стен. С другой стороны, внешние стены опираются на брус нижней обвязки фундамента, то есть вертикальные нагрузки от них передаются на самые конструкционно прочные части фундамента.

Если дом установлен на плитный фундамент, устройство внутренних стен несущественно влияет на общую картину нагруженности фундамента – плита принимает все нагрузки равномерно. Другая ситуация возникает при использовании ленточного или свайного фундамента. Здесь нагрузки должны передаваться на опорные плоскости и точки через какие-то дополнительные элементы.

Несущие стены нельзя устанавливать прямо на балки чернового пола. Со временем, какой бы легкой ни казалась стена, доски чернового пола обязательно прогнутся, и целостность конструкции будет нарушена. Чтобы не подкладывать под прогнувшиеся доски дополнительные опоры, необходимо уже при устройстве фундамента учесть месторасположение несущих внутренних стен.

В ленточных фундамента монтируются дополнительные бетонные желоба, а в свайных фундаментах под линию стены ставятся дополнительные опоры.

Впрочем, зачастую несущие стены не обязательно опираются непосредственно на фундамент. Нагрузка передается на точки опоры посредством создания дополнительной жесткости основания с помощью поперечных лаг. То есть стены опираются на элементы нижнего перекрытия дома, передающие нагрузку на фундамент.

Существует три основных способа расположения несущих стен по отношению к балкам нижнего перекрытия.

На балку. Перегородки устанавливают непосредственно на балку нижнего перекрытия и фиксируют с двух сторон брусками. Сечение брусков должно совпадать с толщиной половых досок.

Установка стены на балку

Между балками. Между балками перекрытия устанавливают дополнительные опорные бруски. Они врубаются между балками, а концы их соединяются. Затем на них кладут лагу (лежень), на которую уже и устанавливается стена. Для надежности в лежне вырубается паз, а снизу устанавливается доска на ребро.

Установка между балками

Поперек балок. В этом случае на все балки кладется поперечная лага – она устанавливается перпендикулярно балкам. Под нее устанавливается на ребро доска.

Установка поперек балок

4. Установка стен и перекрытий

Сама конструкция несущих стен мало отличается от конструкции боковых. Сверху стойки стены упираются в доску верхней обвязки. Это может быть балка перекрытия. Если стена ставится перпендикулярно балкам перекрытия, снизу подшивается доска в направлении будущей стены. Её нужно прибивать к балкам ровно над доской нижней обвязки. Вертикальность стены, таким образом, определяется положением балки верхней обвязки – ее нужно тщательно вымерить строительным отвесом, и только тогда окончательно монтировать верхнюю доску.

Если стена будет иметь дверной проем, намечается его положение и соответственно определяется место установки вертикальных стоек.

Крепление стоек к верхней и нижней обвязке не отличается от подобного процесса для боковых стен. Стойки закрепляются с помощью металлических уголков или врубкой в балки обвязки.

Способы соединения стойки с обвязкой

Особое внимание нужно уделить месту стыковки внутренней стены с наружной. На стойку внутренней стены необходимо набить дополнительную стойку, в плоскости внутренней стены. В результате элементы обшивки внутренних стен можно монтировать без зазоров в местах соединения внутренней и внешней стены.

5. Устройство внутренних стен

Для конструкционной стойкости внутренние стены выполнены в виде каркасных рам – так же, как и внешние стены. В результате, в полостях таких рам, образованных поперечным сечением стоек и балок обвязки, остается пустое пространство. Во внешние стены в эти полости закладывается утеплитель. Сами каркасные рамы обшиваются листовым материалом, обладающим повышенной прочностью, например листами ОСП толщиной до 12 мм. Это необходимое условие, так как они являются основным препятствием для механических воздействий на стены.

Для внутренних стен в большинстве случаев не требуется ни утепление, ни мощная защита. Обшивать стены можно менее прочным, зато более легким и тонким листовым материалом:

  • Гипсокартонном
  • Плитами ДВП
  • Плитами ОСП самой малой толщины
  • Фанерой
  • Листами ДСП
  • Вагонкой и проч.

Такие покрытия легко поддаются разнообразным способам внутренней отделки – от декоративного оштукатуривания до наклейки обоев.

Полости каркасных ячеек тоже можно использовать.

Проблемой внутренних стен является звукоизоляция. В капитальных городских квартирах тоже существует такая проблема, но там стены значительно толще и мощнее, нежели в частных домах. Впрочем, не все определяется толщиной стен. Монолитные материалы, наоборот, могут лучше пропускать звуковые волны.

В данном случае внутренние стены заполняют материалом с хорошим шумопоглощением. Это может быть минеральная вата, которая выполняет и роль теплоизолятора.  Хороших результатов можно добиться, специально создав слоистый слой для звукового поглощения. Так называемый акустический сэндвич включает в себя плиты гипсокартона и акустической минеральной ваты.

Строение «акустического сэндвича»

6. Устройство и установка перегородок

Как мы отмечали выше, перегородки не несут нагрузок от верхнего перекрытия дома. Впрочем, и сами они не должны быть чрезмерно нагружены. Они тем и отличаются от несущих стен, что не требуют установки под них дополнительных опор. Для того чтобы выдержать их вес, достаточно прочности самого пола или половых лаг. Если перегородка попадает на промежуток между лагами, достаточно установить туда перемычки.

В качестве материала перегородок обычно используется доска сечением около 100х50 мм, установленная в плоскости перегородки, либо вертикальные стоки меньшего сечения, установленные перпендикулярно ей.  Если есть необходимость хорошей звукоизоляции перегородки, поверх досок можно смонтировать уже упомянутый звуковой сэндвич. Толщина стены тогда возрастет, но вес – незначительно, так как звукопоглощающий слой достаточно легок. Некоторое уменьшение площади комнаты (ведь толщина стены может составлять 3-5 мм) окупится хорошей звукоизоляцией.

7. Устройство проемов во внутренних стенах

Наличие любого проема – дверного или оконного нарушает целостность стены и перераспределяет нагрузки на нее. Любое нарушение шага стойки ослабляет весь каркас стены. Способы укрепления дверных и оконных проемов были описаны в статье на нашем сайте. В целом они сводятся к установке дополнительных стоек, а также устройству ригелей – крепежных элементов, способствующих созданию равномерной нагрузки на стойки.

Усиление каркаса стены ригелем

8. Пароизоляция внутренних стен и перегородок

Если в утеплении внутренних стен особенной надобности в большинстве случаев нет (за исключением упомянутых выше), заботиться о нем нет смысла. Однако если монтируется акустический сэндвич, возникают вопросы, касающиеся пароизоляции стены. Ведь дополнительные слои могут накапливать влагу – особенно это касается акустической минваты. Пористая вата хорошо пропускает воздух, а, следовательно, и водяные пары. При определенных условиях водяной пар может конденсироваться в толщу минваты. Это нежелательный процесс – материал начинает отсыревать, появляются условия для появления грибка и плесени, неприятного запаха. Сам акустический материал становится неоднородным и постепенно разрушается.

Особенно это актуально для помещений с повышенной влажностью – кухонь, ванных комнат, санузлов. Желательно такие стены снабдить дополнительной пароизоляцией, которая известна нам по составу каракасного «пирога» боковых стен.

Устройства каркасного пирога

Кроме того, пароизоляция и гидроизоляция необходимо в местах прокладки коммуникаций между стенами – водопроводных труб, трубопровода отопления и электропроводки. Необходимо, тщательно закрывать такие проемы гидро- и пароизоляцией.

9. Заключение

В целом, создание внутренних стен и перегородок – достаточно простая операция, если сравнить ее с сооружением всего каркаса. Главное – все внутренние стены и перегородки должны быть запланированы уже на стадии проектирования дома.

Установка дополнительных перегородок в зависимости от спонтанного желания или вдруг возникшей необходимости возможна, но требует тщательного изучения всех возможных нагрузок на нижнее перекрытие.



Внутренние стены каркасного дома: типы и установка стен


Принципы, заложенные в технологии строительства каркасных домов, определяют специфику всех его конструктивных элементов. Говоря о внутренних стенах, нельзя не обратить внимание на их сходство с наружными стенами. Как по конструкции, так и по используемым материалам. Естественно, функции внутренних и внешних стен отличаются друг от друга, более того, имеются различия и среди самих внутренних стен. И всё это сказывается на их конструктивных особенностях.

Типы

Основное назначение стен внутри каркасного дома – разделение его на зоны, то есть, помещения. Эту функцию выполняют все стены без исключения. Другие же функции в зависимости от замысла архитектора или дизайнера стены реализуют дифференцированно. Поэтому могут быть выделены различные типы внутренних стен.

  1. Глухие стены или стены с проёмами. Глухая стена наиболее проста в изготовлении. Но ввиду того, что такие стены обычно разделяют помещения высокой степени изоляции, они должны обладать повышенной шумозащитой. На стенах с проёмами обычно размещаются окна или двери. Проём нарушает целостность конструкции стены и требует дополнительных мероприятий по усилению её жёсткости. В то же время, так как внутренняя дверь или окно между комнатами редко обладают высокой звукоизоляцией, то не имеет смысла предъявлять высокие требования по этому показателю к стене.
  2. Свободные и нагружаемые стены. Отличаются тем, что на последние будут навешиваться различные предметы мебели и бытовая техника. Например, это может быть верхняя часть кухонного гарнитура или тяжёлый телевизор. Нагружаемые стены усиливаются ещё на этапе устройства каркаса. Кроме того, в местах предполагаемого крепления на них каких-либо предметов заранее устанавливаются подкладки. Это необходимо для того, чтобы гвозди или саморезы не попадали в пустоту.
  3. Несущие стены и перегородки. Это, наверное, самое существенное различие между внутренними стенами. Несущие стены являются, по-сути, внутренней частью общего каркаса дома. Они образуют единую конструкцию и обеспечивают ей требуемую жёсткость. Задачей перегородок является простое выделение помещений внутри дома. Никаких особых конструктивных требований к ним не предъявляется.

Установка несущих стен

Планировать расположение несущих стен, в отличие от перегородок, следует ещё на этапе проектирования каркасного дома. Ведь слишком много факторов увязано с их расположением, а также оказывает на него влияние. Во-первых, нагрузка от крыши, перекрытий, собственного веса стен и предметов обстановки каркасного дома распределяется по его наружным стенам на фундамент. И далеко не всегда четыре внешние стены могут удовлетворительно справиться с этой задачей.

Во-вторых, наличие промежуточных опор, каковыми являются несущие стены, позволяет более рационально и экономно использовать имеющиеся строительные материалы.

Например, балки перекрытия и лаги пола имеют под нагрузкой определённый прогиб, пропорциональный длине пролёта и обратно пропорциональный их толщине.

Так вот, в большинстве случаев экономически более выгодно устроить дополнительные опоры под балками, чем использовать более толстые доски или брус. Используемые обычно для пола второго этажа (они же балки перекрытия первого этажа) доски размером 200Х50 мм ограничивают максимальный пролёт до 4 метров. Если размер комнаты больше, то возникает необходимость в дополнительной опоре, которой является несущая стена. А несущая стена не может просто «висеть в воздухе» на втором этаже. По ней, на первом этаже, необходимо установить такую же несущую стену, оперев её на собственный фундамент. Отсюда следует третий фактор, а именно необходимость проектирования и устройства фундамента под несущие стены каркасного дома.

Для изготовления каркаса несущих стен обычно используют такие же материалы, как и для каркаса внешних стен. Если это доски, то сечением 200х50 мм. Если брус, то сечением 200х80 или 250х100 мм. Устанавливаются вертикальные стойки на первый венец нижней обвязки. Обшиваются стены практически любым листовым материалом: гипсокартоном, древесноволокнистыми плитами, ОСП, фанерой, древесно-стружечными плитами, а также шпунтованной доской или рейкой. Внутри стены помещается шумопоглощающий материал, обычно в данном качестве используется акустическая минеральная вата. Для лучшей звукоизоляции рекомендуется устроить так называемый акустический сэндвич. Он представляет собой чередующиеся слои гипсокартона и акустической минеральной ваты толщиной не менее 80 мм. Для ощутимого эффекта таких слоёв должно быть 4-5. Конечно, утолщение стены уменьшит полезную площадь комнаты, но зато существенно повысит комфортность проживания в ней.

Перегородки

Данный тип внутренних стен отличаются тем, что не несёт на себе никакой существенной нагрузки, кроме собственного веса. А также, возможно, предметов мебели или другого инвентаря. Поэтому для установки перегородок не нужно устраивать собственный фундамент. Несущей способности пола обычно хватает для того, чтобы монтировать перегородки прямо непосредственно на него или на лаги. В том случае, если стена попадает между лагами, желательно устроить дополнительные перемычки перпендикулярно доскам или брусу, из которых выполнены половые лаги.

Межкомнатные перегородки в каркасном доме рекомендуется собирать из доски сечением 100х50 мм. Или даже уже, если вы будете устраивать упомянутый выше акустический сэндвич. В этом случае толщина стены у вас может вырасти до 400 мм при четырёхслойной шумоизоляции. Расстояние между вертикальными стойками внутренних стен (перегородок) обычно соответствует стандартному размеру листа минеральной ваты и составляет 1,2 м. В остальном установка межкомнатных перегородок производится точно так же, как и внутренних несущих стен.

Нагружаемые стены

Свободные стены собираются «монотонно», то есть, равномерным повторением одних и тех же строительных элементов, как по горизонтали, так и по вертикали. Нагружаемые, то есть предназначенные для крепления на них тяжёлых предметов, стены более сложны. В тех местах, где предполагается размещать крепёжные детали (дюбеля, кронштейны и т. д.), между вертикальными стойками каркаса дополнительно устанавливаются опоры из досок того же типоразмера, какие использовались для монтажа самого каркаса. А он, в свою очередь, усиливается укосинами, препятствующими выгибанию стен от поперечных нагрузок.
Если на таких стенах будет устанавливаться звуковоспроизводящая аппаратура, следует обеспечить демпфирование крепёжных деталей специальным прокладками, шайбами или звукопоглощающими составами. В противном случае внутренняя стена вашего каркасного дома может превратиться в усилитель звука, что вряд ли обрадует тех, кто находится в соседней комнате.

Особенности стен с проёмами

Внутренние стены каркасного дома бывают либо глухими, либо с проёмами. И если при монтаже глухой стены обычно трудностей не возникает, то устройство оконных или дверных проёмов требует учёта определённых моментов. Во-первых, стена каркасного дома образована рядом вертикальных стоек, установленных на равном расстоянии друг от друга. А врезка любого проёма нарушает эту целостность, что требует дополнительного усиления конструкции. Во-вторых, разрыв вертикальных стоек вызывает ослабление той части каркаса, которая располагается над проёмом. Для замещения отсутствующих вертикальных опор применяются различные варианты распределения нагрузки, например, установка ригелей, то есть, дополнительных горизонтальных обвязочных досок. В-третьих, ввиду того, что вертикальные стойки устанавливаются периодически, местоположение проёмов следует выбирать так, чтобы минимально нарушать целостность конструкции. В идеале проём должен иметь ширину, кратную шагу стоек. Если этого добиться затруднительно, проём должен хотя бы начинаться от стойки (или заканчиваться у неё).

Двери или окна – это слабое место в шумоизоляции. Особенно внутренние двери и декоративные окна. Тонкие одинарные двери – отличный проводник любого шума, особенно низкочастотного. Таковы же и окна, если только они не состоят из сдвоенного стеклопакета толщиной более 40 мм. Поэтому вряд ли есть смысл в серьёзной звукоизоляции внутренней стены с проёмами.

Несколько общих вопросов

Часто будущие владельцы каркасных домов, которые они собираются строить своими руками, задаются вопросом о необходимости пароизоляции и теплоизоляции внутренних стен. Полагаем, что в теплоизоляции нет необходимости, если вы не собираетесь выборочно отапливать свой дом. Конечно, такой вариант совсем исключить нельзя, но это скорее временная мера. А теплоизоляция – вещь довольно-таки постоянная, к тому же недешёвая. Более того, мы настоятельно рекомендуем использовать качественную звукоизоляцию. А она неплохо справляется с шумоподавлением.

Что касается пароизоляции, то она полезна в случае использования во внутренних стенах акустической минеральной ваты. Изолирующий слой следует защищать от конденсата, который может образоваться при прохождении сквозь стену водяного пара. Естественно, это актуально для стен в комнатах с постоянно или периодически повышенной влажностью, например, в кухне. Кроме того, пароизолирующий слой, особенно с битумной пропиткой, сам по себе является неплохой защитой от посторонних звуков, особенно высокочастотных.
Иногда возникают вопросы, касающиеся прокладки коммуникаций через внутренние стены каркасного дома. Обычно все трубы провода, шланги, короба и т. д. прокладываются внутри стены перед её обшивкой. Однако в России, в отличие от многих зарубежных стран, строительные нормы и правила допускают только наружную электропроводку. Нормы эти старые, разработаны ещё тогда, когда качественная электроизоляция не проводилась в промышленных масштабах. Поэтому ничего зазорного не будет, если вы проложите внутри стены электропровод, но только хорошего качества. Ну, а если вы всё же намерены соблюдать требования СНИПов, придётся спрятать электрические провода в гофрошланги либо в специальные короба, которые крепятся поверх стены. Естественно, в этом случае придётся подбирать электроарматуру таким образом, чтобы она не портила интерьер комнаты.

Как мы видим, устройство своими руками внутренней стены каркасного дома любого типа не представляет особых трудностей и может быть выполнено даже в одиночку. Главное для получения положительного результата – это понимать назначение и механизм действия всех элементов конструкции.

Перегородки в деревянном доме: варианты изготовления


При выборе конструкций дома важно учитывать материал изготовления его стен и других несущих элементов, поскольку именно они будут передавать нагрузку на грунт основания. Например, для легкого каркасного дома не подойдут бетонные перекрытия и тяжелые кирпичные перегородки. Чтобы понять, какие нужны перегородки в деревянном доме, нужно ознакомиться с их разновидностями и особенностями.

Чем отличаются перегородки от стен

Прежде чем приступать к работе, необходимо освоить теорию. Часто среди не профессионалов путаются такие понятия как стены и перегородки (особенно когда вопрос заходит о перепланировке).

Чтобы внести ясность, можно привести следующие определения:

  1. Несущие стены – конструкции дома, которые воспринимают нагрузку от перекрытий и кровли и передают ее на фундамент. Эти стены выполняют очень ответственную функцию, поэтому должны рассчитываться по несущей способности. Стена идет на всю высоту этажа (от пола до пола следующего), то есть словно разрезает диск перекрытия.
  2. Ненесущие стены – конструкции, которые, как и в предыдущем случае, выкладываются на всю высоту этажа, но передают нагрузку на фундамент только от собственного веса (на них не опираются перекрытия или кровля).
  3. Перегородки выкладываются на высоту помещения (от пола до потолка одного этажа). В отличие от стен они опираются не на фундамент, а на перекрытие. Несущей функции не выполняют, служат только в качестве ограждающих конструкций.

К перегородкам предъявляется меньше требований, чем к стенам, поэтому они могут быть более тонкими и менее прочными.

Особенности перегородок в деревянном здании

В отличие от стен, перегородки опираются на перекрытие, а не фундамент и выкладываются на высоту комнаты.

Чтобы сделать межкомнатные перегородки своими руками в доме из бревна, бруса или каркасном здании, нужно помнить о массе и прочности материала стен. В кирпичных домах часто монтируют перегородки из того же материала, что и стеновые конструкции. Но важно помнить, что элемент высотой 2,7 м и толщиной 1,2 м из керамики будет весить примерно 600 кг на погонный метр. Это примерно на 100 кг больше, чем масса наружной стены из бруса, толщиной 300 мм (оптимально по теплотехнике). То есть на стену будет приходится вес больше собственного, а если прибавить еще перекрытия и кровлю, картина получается не радостная. Именно поэтому важно запомнить одно: плотность материала для перегородок не должна превышать плотность несущих стен.

Схема каркасной констуркции

Следующий совет можно дать по поводу времени начала монтажа своими руками. Межкомнатные ограждающие конструкции стоит монтировать только после того, как стены дома дадут усадку. Если сделать это раньше, то возникнет следующая ситуация:

  1. Стены, которые нагружены весом перекрытий и кровли начинают усыхать и просаживаться.
  2. В это же время дают усадку перегородки (если они сделаны из дерева), но поскольку нагрузка на них меньше, чем на стеновые ограждения, процесс происходит медленнее.
  3. Разница приводит к тому, что перекрытия, опирающиеся на стеновые конструкции, давят на межкомнатные ограждения и приводят к их отклонению от вертикали, выпору и изгибу.

Для предотвращения этого явления, требуется выждать время после сборки своими руками дома из бруса или оцилиндрованного бревна. Щитовые и каркасные дома практически не дают усадки, поэтому устанавливать межкомнатные элементы можно сразу после сборки.

Типы перегородок и технология их изготовления

Перегородки в деревянном доме из бруса или оцилинрованного бревна, а также каркасных зданиях могут быть следующих видов:

  • каркасные и каркасно-щитовые;
  • щитовые и столярные;
  • бескаркасные.

Все приведенные выше типы относятся к конструкциям из древесины. В качестве дополнительных вариантов можно сделать ограждения из гипсокартона или пазогребня. Они тоже имеют достаточно небольшую массу и просты в установке.

Схема сборки перегородки из гипсокартона

Чтобы понять, как изготовить межкомнатные элементы для дома из бруса или оцилиндрованного бревна своими руками, нужно рассмотреть каждый тип в отдельности.

Перегородки по каркасу

Такие перегородки в деревянном доме из бруса или бревна могут применяться по желанию будущего владельца, а для каркасных зданий они станут наиболее оптимальным вариантом.

Технология изготовления следующая:

Монтаж каркасной перегородки
  1. Обмеры помещения и размечивание на полу, где будут располагаться межкомнатные конструкции.
  2. Изготавливают бруски нижней обвязки, руководствуясь полученными размерами. Крепят элементы к полу шурупами или саморезами.
  3. Далее выпиливают по замерам стойки и поперечные элементы каркаса. Монтаж их в проектное положение своими руками может осуществляться двумя способами: по отдельности или установка рамы после сборки ее на полу. Крепления выполняют шурупами или саморезами. Крайние стойки фиксируются непосредственно к стене.
  4. Раму расклинивают в верхней части и фиксируют крепежными элементами.
  5. После между элементов каркаса укладывают утеплитель (если он нужен для звукоизоляции) и выполняют обшивку. Обшить можно гипсокартоном или вагонкой. При этом листы и элементы обшивки раскраивают так, чтобы их стык приходился на середину стойки каркаса.

Щитовые и столярные

Чтобы сделать своими руками межкомнатные ограждения такого типа для дома из бруса или бревна нужно руководствоваться следующим порядком действий:

Дощатые перегородки в доме
  1. Обмеры помещения и разметка.
  2. Изготовление дощатых щитов (сплошных) из досок толщиной 20-40 мм.
  3. На поверхность пола и потолка прибивают бруски, которые образуют пазы для установки щитов. Щит может быть двухслойным или трехслойным. При изготовлении трехслойной конструкции для внутреннего слоя используются доски меньшей толщины.
  4. Собирают перегородку из щитов по высоте. Вставляя их в пазы, образованные брусками.
  5. Между слоями можно уложить звукоизоляционный материал.

Размеры столярных перегородок зависят от назначения. Они похожи на дверные полотна, могут быть глухими или остекленными.

Изготавливаются как на всю высоту помещения, так и с зазором 30-50 см от верхнего обреза до потолка.

Бескаркасные

При изготовлении своими руками простейших конструкций такого типа работу производят в следующем порядке:

Схема простейшей бескаркасной перегородки
  1. Обмеры помещения и разметка.
  2. Закрепление нижней обвязки.
  3. Изготовление на брусе обвязки паза путем прибивки двух брусков. Паз должен быть равен толщине досок перегородки.
  4. К потолку выполняется крепление бруса треугольной формы. Он будет случить составной частью паза для крепления сверху, поэтому расположение должно соответствовать нижнему креплению.
  5. Устанавливают вертикальные доски, начиная с той, которая расположена у стены. Ее поджимают и прибивают к треугольному бруску сверху.
  6. Устанавливают все доски по очереди. Пространство между отдельными элементами заполняют паклей, монтажной пеной или изоляционным шнуром.
  7. После завершения монтажа досок прибивают к потолку второй треугольный элемент паза.
  8. Выполняют обшивку перегородки.

Вместо брусков для крепления к полу и потолку можно использовать металлические уголки.

Чтобы грамотно изготовить перегородки для дома из бруса или других деревянных элементов своими руками, необходимо правильно подобрать их тип, смонтировать без отклонений по вертикали и горизонтали и надежно скрепить части конструкции между собой. Для изготовления рекомендуется выбирать древесину первого или второго сорта хвойных пород. Вся древесина в обязательном порядке обрабатывается антисептиками для предотвращения гниения. По желанию можно обработать элементы антипиренами для повышения сопротивляемости возгоранию.

Монтаж каркасно-обшивных перегородок на деревянном каркасе

Этот вид каркасно-обшивных перегородок имеет следующее конструктивное устройство:

  1. Устройство деревянного каркаса из брусков или досок, при этом ширина материала каркаса зависит от того, какая предполагается толщина звукоизоляции межкомнатных перегородок.
  2. Обшивка деревянного каркаса обрезными досками толщиной 25…50 мм, толщина материала стен каркасной перегородки зависит от предполагаемой нагрузки на стены перегородки.
  3. Одновременно с монтажом стен перегородки проводится устройство звукоизоляционного слоя (если это необходимо).
  4. После устройства стен перегородка с двух сторон обшивается плитными отделочными материалами - ДВП, фанера или ГКЛ, для помещений с повышенной влажностью (ванная комната, душевая) рекомендуется применение ГКЛВ.

Устройство стен такой перегородки можно сделать и без первичной обшивки обрезными досками, но это в значительной мере снижает применяемость стеновых отделочных материалов и способность стен выдерживать нагрузки более 25 кг на погонный метр.

В этом случае тонкие плиточные материалы для отделки стен, например, такие как ДВП толщиной 2,5…8 мм, применять уже не рекомендуется. Далее в статье мы с вами рассмотрим чаще встречающееся устройство межкомнатных перегородок с деревянным каркасом с первичной обшивкой из досок (далее по тексту деревянные каркасные перегородки).

Для примера устройства деревянной каркасной перегородки возьмем приведенный пример такой перегородки из обзорной статьи (перегородка А, толщина перегородки 105 мм).

Технические условия

Например, необходимо разделить площадь в деревянном доме на три помещения двумя деревянными каркасными перегородками толщиной 105 мм и высотой 3000 мм.

Как видно из предложенного плана помещений, необходимо установить перпендикулярно друг к другу две деревянные каркасные перегородки (А и А1).

Прежде чем приступить к устройству деревянной каркасной перегородки необходимо на схеме отобразить ее план с расстановкой стоек (Б) и направляющих (А), отметить места дверных проемов (если это необходимо), а так же проработать заранее и отобразить на схеме узлы (ДП - дверной проем) и узел (С - место и способ соединения перегородок).

Примечание:Размеры не обозначены, так как в этом случае они не имеют значения, нам главное необходимо изучить оптимальный способ устройства таких перегородок. При этом хочу отметить, что рекомендуемое расстояние между стоками равняется 600…1200 мм.

Исходя из технических условий, для устройства деревянных каркасных перегородок нам потребуются следующие материалы:

  • Брусок 50х50х6000 мм - устройство верхних и нижних направляющих.
  • Брусок 50х50х3000 мм - устройство вертикальных стоек и горизонтальных перемычек.
  • Доска обрезная 50х100х3000 мм - стойка в месте соединения перегородок.
  • Уголок стальной соединительный - для соединения стоек каркаса с направляющими и перемычками.
  • Доска обрезная 25х100х6000 мм - первичная обшивка каркаса перегородок (полотно стены).
  • Плитный утеплитель толщиной 40-50 мм - устройство внутренней звукоизоляции.
  • ДВП толщиной не менее 2,5 мм - обшивка стен перегородок.
  • Метизы (саморезы и гвозди).

Для того чтобы обеспечить параллельность брусков верхних и нижних направляющих сначала рекомендуется провести разметку на месте их установки. Вместо неизвестной величины X, должно быть необходимое вам расстояние).

Монтаж деревянного каркаса перегородки

Монтаж каркаса начинается с установки направляющих брусков - верхних (В и Г) и нижних (В1 и Г1). По линии разметки к потолку крепятся бруски направляющих (В и Г). После этого к полу крепятся бруски направляющих (В1 и Г1). Крепление брусков можно осуществлять с помощью саморезов.

Примечание:Верхние и нижние бруски должны располагать друг напротив друга, параллельность брусков обозначена пунктирной линией.

Перед установкой брусков верхней и нижней направляющей необходимо на обоих концах сделать врубки, врубки таких же размеров необходимо сделать на концах брусков боковых стоек каркаса.

Соединение направляющих можно осуществить с помощью саморезов или шпунтов. Предварительно перед установкой саморезов, необходимо просверлить проходные отверстия меньшего диаметра, чтобы при вкручивании самореза брусок не растрескался.

После установки брусков верхней и нижней направляющей, устанавливаются бруски (Д и Д1) - боковые стойки каркаса и крепятся к стене. Установка осуществляется врубками на концах стоек во врубки в направляющих (узел 1). Далее устанавливается стойка (Д2) из доски шириной не менее 100 мм (50х100 мм). Стойка (Д2) крепится к верхней и нижней обвязке с помощью стальных уголков (узел 2):

Теперь, когда обвязка каркаса готова наступает очередь установки вертикальных стоек каркаса (Е) и горизонтальных перемычек (Ж) и устройство узла ДП (дверной проем).

Установка стоек каркаса

Высота стоек должна обеспечивать их установку между направляющих с небольшим натягом. Например, расстояние между направляющими 2900 мм, значит длина брусков, из которых сделаны стойки должна быть 2895…2900 мм. Крепить стойки к брускам направляющих можно двумя вариантами:

  • Вариант 1 - крепление стойки четырьмя стальными уголками.
  • Вариант 2 - крепление стоек на врубках, при использовании этого варианта, перед установкой брусков направляющих необходимо сделать в них врубки.

Устройство дверного проема в каркасной перегородке

При установке стоек (Е) в местах устройства прохода между помещений необходимо сразу выполнить работу по устройству узла (ДП - дверной проем). Для этого при установке стоек (Е) верхнее крепление можно выполнить следующим способом - соединение стоек (Е и Е1) с перемычкой (Ж) осуществляется с помощью саморезов или стальных уголков.

Нижняя часть стоек (Е) крепится к нижнему бруску направляющей двумя вариантами:

  • Вариант 1 - соединение стоки и направляющей «шип-паз» с дополнительным креплением стальным уголком (рис слева).
  • Вариант 2 - соединение стойки и нижней направляющей с устройством на конце стойки врубки (в четверть) с креплением к торцу направляющей двумя саморезами, дополнительное крепление с помощью стального уголка (рис справа).

При устройстве дверного проема необходимо выпилить часть бруска нижней направляющей, которая находится между стойками (Е), это позволит осуществить установку дверей без устройства порога.

Крепление горизонтальных перемычек

Крепление горизонтальных перемычек к стойкам каркаса можно осуществлять несколькими способами. Например, крепление перемычек (Ж1) к стойкам каркаса (Е) и крайним стойкам (Д) можно выполнять с использованием стальных уголков или комбинировать - к стойке (Д) перемычка крепится стальными уголками, а к стойке (Е) саморезами.

Перемычки (Ж) крепить к стойкам каркаса (Е) можно с помощью стальных уголков, саморезами или осуществлять крепление на врубках. Все варианты крепления представлены на рисунке:

Расстояние между перемычками (Ж) можно делать любым, но не желательно превышать расстояние более 1000 мм, так как это снизит жесткость установки вертикальных стоек каркаса и соответственно всей конструкции в целом.

Обшивка каркаса

Первичная обшивка обрезными досками готового каркаса осуществляется сначала с одной стороны. С помощью саморезов или гвоздей доски крепятся к вертикальным стойкам каркаса. Между финишной доской и потолочным перекрытием рекомендуется оставить зазор 5…10 мм, этот зазор обеспечит защиту полотна стены от возможной нагрузки на него потолочным перекрытием во время межсезонных подвижек дома или при его усадке.

Окончательная обшивка каркаса досками (вторая сторона), осуществляется следующим образом. Сначала к каркасу крепят несколько досок (4…6 штук) и заполняют полученное пространство между стенами каркаса различными звукоизоляционными материалами (наиболее эффективнее применение мягких утеплителей).

После укладки звукоизоляционного материала продолжают обшивку каркаса досками до уровня уложенного звукоизоляционного материала, добавляется по высоте еще 4…6 досок и снова проводится укладка звукоизоляционного материала. Обшивка второй стороны каркаса проводится таким способом, пока вся сторона каркаса не будет закрыта досками.

Примечание:Не забываем оставить зазор между финишной доской и потолочным перекрытием, как было сделано при обшивке первой стороны каркаса.

Вторичная обшивка деревянной каркасной перегородки выполняется с использованием листов ДВП (или ГКЛ). Листы ДВП крепят к доскам с помощью гвоздей (толевые гвозди), если в качестве обшивочного материала используется ГКЛ, то его крепят к доскам с помощью саморезов.

Примечание:Расстояние между гвоздями при креплении листов ДВП к доскам обшивки каркаса зависит от их толщины и твердости.

Если каркасные перегородки обшиты ДВП и декоративная отделка стен будет проведена с помощью наклеивания обоев, то в этом случае стыки листов ДВП желательно проклеить бумажным скотчем. Так же бумажным скотчем необходимо проклеить шляпки гвоздей и только после этого можно приступать к финишной отделке стен деревянной каркасной перегородки.

Монтаж каркасно-обшивных перегородок на деревянном каркасе

Этот вид каркасно-обшивных перегородок имеет следующее конструктивное устройство:
Устройство деревянного каркаса из брусков или досок, при этом ширина материала каркаса зависит от того, какая предполагается толщина звукоизоляции межкомнатных перегородок.
Обшивка деревянного каркаса обрезными досками толщиной 25…50 мм, толщина материала стен каркасной перегородки зависит от предполагаемой нагрузки на стены перегородки.
Одновременно с монтажом стен перегородки проводится устройство звукоизоляционного слоя (если это необходимо).
После устройства стен перегородка с двух сторон обшивается плитными отделочными материалами — ДВП, фанера или ГКЛ, для помещений с повышенной влажностью (ванная комната, душевая) рекомендуется применение ГКЛВ.
Устройство стен такой перегородки можно сделать и без первичной обшивки обрезными досками, но это в значительной мере снижает применяемость стеновых отделочных материалов и способность стен выдерживать нагрузки более 25 кг на погонный метр.

В этом случае тонкие плиточные материалы для отделки стен, например, такие как ДВП толщиной 2,5…8 мм, применять уже не рекомендуется. Далее в статье мы с вами рассмотрим чаще встречающееся устройство межкомнатных перегородок с деревянным каркасом с первичной обшивкой из досок (далее по тексту деревянные каркасные перегородки).
Для примера устройства деревянной каркасной перегородки возьмем приведенный пример такой перегородки из обзорной статьи (перегородка А, толщина перегородки 105 мм).

Технические условия

Например, необходимо разделить площадь в деревянном доме на три помещения двумя деревянными каркасными перегородками толщиной 105 мм и высотой 3000 мм.
Как видно из предложенного плана помещений, необходимо установить перпендикулярно друг к другу две деревянные каркасные перегородки (А и А1).
Прежде чем приступить к устройству деревянной каркасной перегородки необходимо на схеме отобразить ее план с расстановкой стоек (Б) и направляющих (А), отметить места дверных проемов (если это необходимо), а так же проработать заранее и отобразить на схеме узлы (ДП — дверной проем) и узел (С — место и способ соединения перегородок).

Примечание:Размеры не обозначены, так как в этом случае они не имеют значения, нам главное необходимо изучить оптимальный способ устройства таких перегородок. При этом хочу отметить, что рекомендуемое расстояние между стоками равняется 600…1200 мм.

Исходя из технических условий, для устройства деревянных каркасных перегородок нам потребуются следующие материалы:
Брусок 50х50х6000 мм — устройство верхних и нижних направляющих.
Брусок 50х50х3000 мм — устройство вертикальных стоек и горизонтальных перемычек.
Доска обрезная 50х100х3000 мм — стойка в месте соединения перегородок.
Уголок стальной соединительный — для соединения стоек каркаса с направляющими и перемычками.
Доска обрезная 25х100х6000 мм — первичная обшивка каркаса перегородок (полотно стены).
Плитный утеплитель толщиной 40-50 мм — устройство внутренней звукоизоляции.
ДВП толщиной не менее 2,5 мм — обшивка стен перегородок.
Метизы (саморезы и гвозди).
Для того чтобы обеспечить параллельность брусков верхних и нижних направляющих сначала рекомендуется провести разметку на месте их установки. Вместо неизвестной величины X, должно быть необходимое вам расстояние).

Монтаж деревянного каркаса перегородки

Монтаж каркаса начинается с установки направляющих брусков — верхних (В и Г) и нижних (В1 и Г1). По линии разметки к потолку крепятся бруски направляющих (В и Г). После этого к полу крепятся бруски направляющих (В1 и Г1). Крепление брусков можно осуществлять с помощью саморезов.

Примечание:Верхние и нижние бруски должны располагать друг напротив друга, параллельность брусков обозначена пунктирной линией.

Перед установкой брусков верхней и нижней направляющей необходимо на обоих концах сделать врубки, врубки таких же размеров необходимо сделать на концах брусков боковых стоек каркаса.
Соединение направляющих можно осуществить с помощью саморезов или шпунтов. Предварительно перед установкой саморезов, необходимо просверлить проходные отверстия меньшего диаметра, чтобы при вкручивании самореза брусок не растрескался.
После установки брусков верхней и нижней направляющей, устанавливаются бруски (Д и Д1) — боковые стойки каркаса и крепятся к стене. Установка осуществляется врубками на концах стоек во врубки в направляющих (узел 1). Далее устанавливается стойка (Д2) из доски шириной не менее 100 мм (50х100 мм). Стойка (Д2) крепится к верхней и нижней обвязке с помощью стальных уголков (узел 2):
Теперь, когда обвязка каркаса готова наступает очередь установки вертикальных стоек каркаса (Е) и горизонтальных перемычек (Ж) и устройство узла ДП (дверной проем).

Установка стоек каркаса

Высота стоек должна обеспечивать их установку между направляющих с небольшим натягом. Например, расстояние между направляющими 2900 мм, значит длина брусков, из которых сделаны стойки должна быть 2895…2900 мм. Крепить стойки к брускам направляющих можно двумя вариантами:
Вариант 1 — крепление стойки четырьмя стальными уголками.
Вариант 2 — крепление стоек на врубках, при использовании этого варианта, перед установкой брусков направляющих необходимо сделать в них врубки.

Устройство дверного проема в каркасной перегородке

При установке стоек (Е) в местах устройства прохода между помещений необходимо сразу выполнить работу по устройству узла (ДП — дверной проем). Для этого при установке стоек (Е) верхнее крепление можно выполнить следующим способом — соединение стоек (Е и Е1) с перемычкой (Ж) осуществляется с помощью саморезов или стальных уголков.

Нижняя часть стоек (Е) крепится к нижнему бруску направляющей двумя вариантами:
Вариант 1 — соединение стоки и направляющей «шип-паз» с дополнительным креплением стальным уголком (рис слева).
Вариант 2 — соединение стойки и нижней направляющей с устройством на конце стойки врубки (в четверть) с креплением к торцу направляющей двумя саморезами, дополнительное крепление с помощью стального уголка (рис справа).
При устройстве дверного проема необходимо выпилить часть бруска нижней направляющей, которая находится между стойками (Е), это позволит осуществить установку дверей без устройства порога.

Крепление горизонтальных перемычек

Крепление горизонтальных перемычек к стойкам каркаса можно осуществлять несколькими способами. Например, крепление перемычек (Ж1) к стойкам каркаса (Е) и крайним стойкам (Д) можно выполнять с использованием стальных уголков или комбинировать — к стойке (Д) перемычка крепится стальными уголками, а к стойке (Е) саморезами.
Перемычки (Ж) крепить к стойкам каркаса (Е) можно с помощью стальных уголков, саморезами или осуществлять крепление на врубках. Все варианты крепления представлены на рисунке:
Расстояние между перемычками (Ж) можно делать любым, но не желательно превышать расстояние более 1000 мм, так как это снизит жесткость установки вертикальных стоек каркаса и соответственно всей конструкции в целом.

Обшивка каркаса

Первичная обшивка обрезными досками готового каркаса осуществляется сначала с одной стороны. С помощью саморезов или гвоздей доски крепятся к вертикальным стойкам каркаса. Между финишной доской и потолочным перекрытием рекомендуется оставить зазор 5…10 мм, этот зазор обеспечит защиту полотна стены от возможной нагрузки на него потолочным перекрытием во время межсезонных подвижек дома или при его усадке.
Окончательная обшивка каркаса досками (вторая сторона), осуществляется следующим образом. Сначала к каркасу крепят несколько досок (4…6 штук) и заполняют полученное пространство между стенами каркаса различными звукоизоляционными материалами (наиболее эффективнее применение мягких утеплителей).
После укладки звукоизоляционного материала продолжают обшивку каркаса досками до уровня уложенного звукоизоляционного материала, добавляется по высоте еще 4…6 досок и снова проводится укладка звукоизоляционного материала. Обшивка второй стороны каркаса проводится таким способом, пока вся сторона каркаса не будет закрыта досками.

Примечание:Не забываем оставить зазор между финишной доской и потолочным перекрытием, как было сделано при обшивке первой стороны каркаса.

Вторичная обшивка деревянной каркасной перегородки выполняется с использованием листов ДВП (или ГКЛ). Листы ДВП крепят к доскам с помощью гвоздей (толевые гвозди), если в качестве обшивочного материала используется ГКЛ, то его крепят к доскам с помощью саморезов.

Примечание:Расстояние между гвоздями при креплении листов ДВП к доскам обшивки каркаса зависит от их толщины и твердости.

Если каркасные перегородки обшиты ДВП и декоративная отделка стен будет проведена с помощью наклеивания обоев, то в этом случае стыки листов ДВП желательно проклеить бумажным скотчем. Так же бумажным скотчем необходимо проклеить шляпки гвоздей и только после этого можно приступать к финишной отделке стен деревянной каркасной перегородки.

(PDF) Настраиваемое разбиение кадров VVC на основе облегченного машинного обучения

ТРАНЗАКЦИИ IEEE ПРИ ОБРАБОТКЕ ИЗОБРАЖЕНИЙ, АВГУСТ 2019 15

последовательности с более высоким разрешением.

В заключение этот раздел показал, что

можно применить предложенное решение в VTM-5.0. Производительность

в рамках VTM-5.0 доказывает, что предлагаемое решение

масштабируется до двух разных кодировщиков и не превышает

характеристик кодирования JEM-7.0.Хорошая производительность

, достигнутая в VTM-5.0, новейшем эталонном программном обеспечении стандарта VVC

, также свидетельствует о надежности предлагаемого решения

для будущих энкодеров, соответствующих стандарту VVC. Наконец,

, насколько нам известно, этот вклад является первым

, предлагающим метод уменьшения сложности для эталонного программного обеспечения VTM

в конфигурации интер-кодирования.

VIII. ЗАКЛЮЧЕНИЕ

В этой статье предлагается настраиваемое ML-решение на основе классификаторов RF

для ускорения схемы разделения QTBT в конфигурации RA

.Три бинарных классификатора RF обучаются в автономном режиме в

, чтобы игнорировать дорогостоящее исследование режимов разбиения

, классифицированных как маловероятные. Изменяя размер интервалов риска

для решения о классификации, достигается настраиваемое снижение сложности

, предлагая среднее снижение сложности кодирования

в диапазоне от 30% до 70% для среднего увеличения BD-BR

от 0,7% до 3,0 % в JEM-7.0 с очень низкими накладными расходами

.Предлагаемое решение также было реализовано в

программном посте JEM JVET, названном VTM. С этой целью предложенное решение

было расширено до новых режимов

раздела TT, включенных в схему разделов VTM. В программном обеспечении VTM-5.0

снижение сложности кодирования варьируется от 25% до

61% в среднем при увеличении BD-BR всего на 0,4–2,2%.

Настраиваемое снижение сложности кодирования является первым шагом

для управления временем кодирования, будущие работы будут исследовать возможную модификацию

в предложенном решении, чтобы обеспечить контроль времени кодирования

.

ПОДТВЕРЖДЕНИЕ

Эта работа была частично поддержана французским проектом FUI

EFIGI и европейским проектом Celtic-Plus VIRTUOSE.

СПРАВОЧНАЯ ИНФОРМАЦИЯ

[1] CISCO, «Глобальный прогноз на 2021 год»,

https://www.cisco.com/c/dam/m/en us / solutions / service-provider / vni-

прогноз- Highlights / pdf / Global 2021 Forecast Highlights.pdf, стр. 6,

2016.

[2] Гэри Дж. Салливан, Йенс-Райнер Ом, Ву-Джин Хан и Томас Виганд,

«Обзор стандарта высокопроизводительного видеокодирования (HEVC)»,

транзакций IEEE по схемам и системам для видеотехники, т.

22, нет. 12, pp. 1649–1668, Dec. 2012.

[3] T. Wiegand, G.J. Салливан, Г. Бьонтегаард и А. Лутра, «Обзор стандарта кодирования видео H.264 / AVC

», IEEE Transactions on Circuits

and Systems for Video Technology, vol. 13, вып. 7, pp. 560–576, July

2003.

[4] Йенс-Райнер Ом, Гэри Дж. Салливан, Хайко Шварц, Тиоу Кенг Тан,

и Томас Виганд, «Сравнение эффективности кодирования видео

.

Стандарты кодирования, включая высокоэффективное кодирование видео (HEVC) »,

IEEE Transactions on Circuits and Systems for Video Technology, vol.

22, нет. 12, pp. 1669–1684, Dec. 2012.

[5] Тиоу Кенг Тан, Раджита Вираккоди, Марта Мрак, Наим Рамзан,

Витторио Барончини, Йенс-Райнер Ом и Гэри Дж. Салливан, «Видео

. Методология оценки качества и проверочное тестирование производительности сжатия HEVC

, IEEE Transactions on Circuits and Systems

for Video Technology, vol. 26, вып. 1, стр. 76–90, январь 2016 г.

[6] «N17055, Описание алгоритма совместной тестовой модели 7 Ex-

ploration (JEM 7)», т.

https://mpeg.chiariglione.org/standards/exploration/future-video-

кодирование / n17055-описание-алгоритма-совместное-исследование-тест-модель.

[7] «Эталонное программное обеспечение Joint Exploration Model (JEM) 7.0»,

https://jvet.hhi.fraunhofer.de/svn/svn HMJEMSoftware / branch / HM-

16.6-JEM-7.0-dev / .

[8] Нати Сидати, Васим Хамидуш, Оливье Дефорж и Пьеррик

Филипп, «Новые возможности кодирования видео: мониторинг качества 4K»,

, Девятая международная конференция по качеству мультимедиа в 2017 г.

Experience (QoMEX), Эрфурт , Германия, май 2017 г., стр.1–3, IEEE.

[9] Джиченг Ан, Хуанг Хан и Занг Кай, «Quadtree плюс двоичное дерево

Интеграция структуры

с инструментами JEM», Joint Video Exploration Team

(JVET), vol. JVET-B0023, февраль 2016 г.

[10] Вэй Цзян, Ханьцзе Ма и Яову Чен, «Градиентный алгоритм принятия решений в быстром режиме

для внутреннего предсказания в HEVC», в 2012 г. 2-я Международная конференция по потребителям Электроника, связь и сети

(CECNet), Ичан, Китай, апр.2012, стр. 1836–1840, IEEE.

[11] Таса Сильва, Лучано Агостини и Лус Круз, «Выбор режима прогнозирования Fast HEVC Intra

на основе информации о направлении кромки», стр. 5.

[12] Тао Чжан, Мин-Тинг Сун, Дебин Чжао и Вэнь Гао, «Режим Fast Intra-

и определение размера CU для HEVC», IEEE Transactions on Circuits

and Systems for Video Technology, vol. . 27, нет. 8, pp. 1714–1726, август

2017.

[13] Сукён Рю и Джуэн Кан, «Fast

, основанный на машинном обучении, метод принятия решения в режиме углового прогнозирования при кодировании видео», IEEE

Транзакции по обработке изображений , т.27, нет. 11, pp. 5525–5538, Nov.

2018.

[14] Чжаоцин Пан, Сэм Квонг, Мин-Тинг Сун и Цзяньцзюнь Лэй, «Раннее

Выбор режима MERGE на основе оценки движения и иерархической глубины

Корреляция для HEVC », IEEE Transactions on Broadcasting, vol.

60, нет. 2, стр. 405–412, июнь 2014 г.

[15] Пай-Цзе Чанг и Тянь Шеуан Чанг, «Быстрое обнаружение нулевого блока

и раннее завершение CU для кодирования видео HEVC», Международный симпозиум IEEE

2013 г. Схемы и системы (ISCAS2013), Пекин,

май 2013 г., стр.1640–1643, IEEE.

[16] Гильерме Корреа, Педро Ассункао, Лучано Агостини и Луис

да Силва Круз, «Контроль сложности высокопроизводительных видеокодеров

для устройств с ограничением мощности», IEEE Transactions on Consumer Electronics,

том

tronics, . 57, нет. 4, pp. 1866–1874, ноябрь 2011 г.

[17] Дж. Корреа, П. Ассункао, Л. Агостини и LADS Cruz, «Кодирование

Оценка глубины дерева для снижения сложности HEVC», 2013 г.

Конференция по сжатию данных, Snowbird, UT, март.2013, стр. 43–52,

IEEE.

[18] Хойонг Ли, Хуик Джэ Шим, Пак Ёнхён и Бёнву Чжон,

«Раннее решение о переходе в режим пропуска для кодировщика HEVC с упором на качество кодирования

», Транзакции IEEE по вещанию, вып. 61, нет. 3,

pp. 388–397, сентябрь 2015 г.

[19] Бяо Мин и Рэй CC Cheung, «Быстрый алгоритм определения размера CU

для кодировщика HEVC Intra», IEEE Transactions on Circuits и

Systems для видеотехники, т.25, нет. 5, стр. 892–896, май 2015 г.

[20] Лицюань Шэнь, Чжаоян Чжан и Чжи Лю, «Эффективный размер блока CU для внутреннего кодирования HEVC», IEEE Transactions on Image Processing,

vol. 23, нет. 10, стр. 4232–4241, октябрь 2014 г.

[21] Александр Меркат, Флориан Аррестье, Максим Пелкат, Вассим Хами-

, душ

, и Даниэль Менар, «Прогнозирование разбиения на квадраты

для бюджетной энергии HEVC кодирование »в 2017 IEEE International

Семинар по системам обработки сигналов (SiPS), Лорьян, окт.2017, стр.

1–6, IEEE.

[22] Лицюань Шэнь, Чжи Лю, Чжаоян Чжан и Сюли Ши, «Быстрый межрежим

Решение с использованием пространственных свойств поля движения», IEEE Transactions

on Multimedia, vol. 10, вып. 6, pp. 1208–1214, октябрь 2008 г.

[23] Цзян Сюн, Хунлян Ли, Цинбо Ву и Фанман Мэн, «Метод выбора Fast

HEVC Inter CU на основе Pyramid Motion Diver -

gence, ”IEEE Transactions on Multimedia, vol. 16, нет. 2, стр.559–564,

, февраль 2014 г.

[24] Саверио Г. Блази, Иван Зупанчич, Эбрул Искьердо и Эдуардо Пейшото,

«Быстрое кодирование HEVC с использованием обратного посещения CU» в 2015 году по кодированию изображений

Симпозиум ( PCS), Кэрнс, Австралия, май 2015 г., стр. 50–54, IEEE.

[25] Чжэнью Лю, Сяньюй Ю, Юань Гао, Шаолинь Чен, Сянъян Цзи и

Дуншэн Ван, «Решение о режиме разделения CU для аппаратного обеспечения HEVC

Внутри кодировщик с использованием сверточной нейронной сети»,

транзакции на

. Обработка, т.25, нет. 11, pp. 5088–5103, ноябрь 2016 г.

[26] Фаньи Дуанму, Чжан Ма и Яо Ван, «Решение о быстром разделении CU

с использованием машинного обучения для сжатия содержимого экрана», Международная конференция IEEE

, 2015 г. по обработке изображений (ICIP), Квебек, Квебек,

Канада, сентябрь 2015 г., стр. 4972–4976, IEEE.

Патент США на коробку с фальшполом с перегородками Патент (Патент № 8,878,058, выданный 4 ноября 2014 г.)

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение направлено на сборку электрической коробки, имеющую множество перегородок для разделения электрической коробки на отдельные отсеки.Изобретение дополнительно направлено на сборку электрической коробки, имеющую множество опорных рам для электрических устройств, поддерживаемых над перегородками, и множество закрывающих пластин на рамах устройств.

УРОВЕНЬ ТЕХНИКИ

Электрические коробки обычно используются для поддержки устройств электропроводки, таких как дуплексные розетки, переключатели, телефонные разъемы и разъемы для передачи данных. Электрические коробки, которые предназначены для поддержки телефонных разъемов низкого напряжения и / или разъемов для передачи данных, требуют разделительной перегородки или пластины для отделения проводов низкого напряжения от проводов высокого напряжения.

В данной области известны различные примеры электрических коробок. Например, публикация патента США № 2011/0005799, выданная Дрейну, раскрывает электрическую напольную коробку с двойным напряжением, имеющую делитель, установленный внутри корпуса. Перегородка проходит поперек корпуса и входит в продольные пазы на противоположных сторонах корпуса. Электрооборудование закреплено на кронштейнах, прикрепленных к коробке.

Патент США. № 7,989,710, Hansen et al. раскрывает напольную коробку со съемными разделительными пластинами.Пластины перегородки имеют один конец, прикрепленный к боковой стенке напольной коробки, а второй конец входит в перегородку, которая проходит перпендикулярно перегородкам.

Патент США. В US 7 271 351, выданном Drane, раскрыто модульное устройство проталкивания через пол. Устройство включает в себя цилиндрический корпус и монтажную пластину для электропроводки устройств. Разделительная пластина, как показано на рисунке, выступает вниз от монтажной пластины для разделения устройств проводки.

Патент США. № 7,082,729, Cole et al.раскрывает узел крышки для напольной арматуры. Верхняя пластина для поддержки электрического устройства включает проходящий вниз барьер, который разделяет верхнюю камеру на центральное пространство для электрических розеток и радиально расположенные пространства для коммуникаций и приемников данных.

Патент США. В US 6417446, выданном Уайтхеду, раскрыто проталкивающее устройство. Устройство проталкивания включает в себя разделитель для разделения протыкающего элемента на четыре квадранта. Устройство представляет собой скрытое проталкиваемое устройство, имеющее установочную область, определяющую четыре квадранта одинакового размера, где по меньшей мере один из квадрантов включает в себя две электрические розетки и где нижний конец сообщается с электрической распределительной коробкой.Платформа поддерживает электрическое устройство для определения квадрантов.

Патент США. В US 6,455,773, Bellanger, описана соединительная коробка ответвления для магистрального канала, имеющая основание и крышку. Основание включает в себя множество перегородок, которые можно разрезать для образования различных отверстий и маршрутов.

Патент США. № 6 274 809, Pudims et al. раскрывает напольную коробку большой вместимости, имеющую множество разделительных пластин, проходящих между обращенными внутрь лицевыми пластинами и внешней боковой стенкой. Лицевые панели образуют внутреннюю зону доступа и внешний туннель для проводов.

Патент США. В US 5728973, выданном Jorgensen, описана электрическая коробка с концентрическими отверстиями. Выбивные отверстия выполнены в нижней и боковой стенках электрического шкафа.

Хотя устройства предшествующего уровня техники в целом подходят для их предполагаемого назначения, в промышленности сохраняется потребность в улучшенных электрических сборках для размещения высоковольтной и низковольтной проводки.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение направлено на сборку электрической коробки, в частности, на электрическую коробку с приподнятым доступом в полу.Узел электрической коробки в соответствии с изобретением приспособлен для установки в полу, так что верхний конец узла находится по существу заподлицо с поверхностью пола.

Узел электрической коробки в соответствии с настоящим изобретением сконструирован так, что различные внутренние компоненты сборки могут проходить через открытый конец электрической коробки и собираться вместе с электрической коробкой на месте. В одном варианте осуществления сборка включает внутренние разделительные пластины, рамы электрических устройств и крышки, которые могут проходить через открытый конец электрической коробки для установки в электрическую коробку после установки.

Одним из аспектов изобретения является создание узла электрической коробки, который является простым и легким в сборке в желаемой конфигурации для образования отсека высокого напряжения и отсека низкого напряжения.

Другой аспект изобретения состоит в том, чтобы обеспечить сборку электрической коробки, в которой перегородки могут быть установлены в выбранных местах в электрической коробке для образования различных отсеков разных размеров.

Еще одной особенностью изобретения является создание узла электрической коробки, в котором одна или несколько перегородок могут быть установлены в электрическую коробку после того, как электрическая коробка установлена ​​на место.Элементы перегородки имеют размер, позволяющий проходить через отверстие в электрической коробке после установки без демонтажа электрической коробки или крышки.

Узел электрической коробки согласно настоящему изобретению имеет центральный опорный элемент, который может быть соединен с одной или несколькими перегородками, проходящими между опорным элементом и боковой стенкой электрического шкафа. Перегородки в одном варианте осуществления имеют угловую часть для образования отсека неправильной формы. Перегородка неправильной формы позволяет расположить перегородку для доступа к отверстиям в нижней стенке электрического шкафа.

Узел электрической коробки также включает в себя электрическую коробку, по меньшей мере, с одной, а предпочтительно с множеством корпусов устройств, установленных внутри электрической коробки для поддержки одного или нескольких устройств электропроводки. Рамы устройства соединены с центральным опорным элементом и выходят наружу к боковой стенке электрического шкафа. Каркасы устройств собраны, чтобы сформировать по существу непрерывную платформу для устройств проводки, расположенную над нижней стенкой электрического ящика и под верхним концом электрического ящика.

Другой отличительной особенностью изобретения является создание узла электрической коробки, имеющего центральный опорный элемент и множество рам устройства и защитную пластину, соединенных с опорным элементом и боковой стенкой электрического шкафа.

Эти и другие аспекты изобретения достигаются путем создания узла электрической коробки, содержащего электрическую коробку, имеющую боковую стенку, нижнюю стенку и открытый верхний конец. Крышка соединена с открытым верхним концом и имеет отверстие, размер которого обеспечивает доступ к устройству электропроводки внутри электрического блока.В электрическом ящике расположен перегородочный элемент для разделения электрического ящика, по меньшей мере, на два отсека. Множество рамок устройств присоединено к электрической коробке на верхнем конце перегородки, чтобы закрыть, по меньшей мере, два отсека. Каждая рама устройства имеет отверстие для поддержки устройства электропроводки в одном из отсеков. Каждая рама устройства имеет размер для установки через отверстие в крышке.

Различные аспекты изобретения также достигаются за счет создания электрической напольной коробки, содержащей электрическую коробку, имеющую боковую стенку, нижнюю стенку и открытый верхний конец.Опорный элемент в полости электрической коробки проходит вверх от нижней стенки и имеет множество соединительных элементов. В полости находится множество перегородок. Каждый элемент перегородки соединен с соответствующим соединительным элементом опорного элемента и проходит между опорным элементом и боковой стенкой, образуя множество отсеков, разделенных элементами перегородки. Множество рам устройства приспособлено для поддержки устройства электропроводки. Каждая из рам устройства соединена с опорным элементом и боковой стенкой для поддержки устройства электропроводки в соответствующих отсеках.

Аспекты изобретения дополнительно достигаются за счет обеспечения электрического узла в полу, содержащего электрическую коробку, имеющую боковую стенку, нижнюю стенку и открытый верхний конец. Опорный элемент в полости электрического шкафа проходит от нижней стенки. По меньшей мере, два перегородочных элемента присоединены к опорному элементу и проходят между опорным элементом и боковой стенкой, разделяя полость на два отсека. Рама устройства соединена с опорным элементом и боковой стенкой и перекрывает по меньшей мере одно из отсеков.Рама устройства имеет отверстие, приспособленное для размещения устройства электропроводки. Крышка соединена с рамой устройства и имеет отверстие для установки электропроводки.

Различные аспекты, цели и другие характерные особенности изобретения станут очевидными из следующего подробного описания изобретения, которое вместе с прилагаемыми чертежами раскрывает различные варианты осуществления изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Ниже приводится краткое описание чертежа, на котором:

Фиг.1 представляет собой вид сверху в перспективе узла электрической коробки в одном варианте осуществления изобретения;

РИС. 2 - вид сбоку сборки электрической коробки, показанной на фиг. 1 установлен в полу;

РИС. 3 - вид сбоку сборки электрической коробки, показывающий соединительные рычаги, сцепляющиеся с полом;

РИС. 4 - вид электрической коробки в разобранном виде, показывающий неподвижную крышку;

РИС. 5 представляет собой покомпонентное изображение узла электрической коробки, показывающее перегородки, рамы устройств и крышки;

РИС.6 - вид снизу узла электрической коробки;

РИС. 7 - вид сверху на электрическую коробку со снятыми крышкой, рамами устройства и закрывающим устройством;

РИС. 8 - вид сверху на электрическую коробку с установленными перегородками;

РИС. 9 - вид сверху узла электрической коробки, показывающий установленные рамы устройства и закрывающий элемент;

РИС. 10 - вид сверху узла электрической коробки со снятой откидной крышкой, показывающий рамы крышки, в которых размещаются устройства электропроводки;

РИС.11 - вид в разрезе электрической коробки, показывающий рамы устройства и рамки крышки в установленном положении;

РИС. 12 - вид сверху узла электрической коробки, показанного на фиг. 10 с установленной откидной крышкой;

РИС. 13 - вид в перспективе верхнего кольца электрической коробки;

РИС. 14 - вид в перспективе перегородки в одном варианте осуществления изобретения;

РИС. 15 - вид с торца перегородки;

РИС. 16 - вид сверху рамы устройства в одном варианте осуществления изобретения;

РИС.17 - вид с торца рамы устройства по линии 17 - 17 на фиг. 16;

РИС. 18 - вид устройства в разрезе по линии 18 - 18 на фиг. 16;

РИС. 19 - рама крышки, вид сверху; и

ФИГ. 20 - вид с торца закрывающей рамы, показанной на фиг. 19.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Настоящее изобретение направлено на сборку электрической коробки для размещения множества устройств электропроводки.В частности, изобретение направлено на коробку с фальшполом, имеющую крышку для закрытия отверстия для доступа и имеющую узел поддержки электрического устройства в электрической коробке.

Ссылаясь на чертежи, узел электрической коробки 10 включает электрическую коробку 12 и узел крышки 14 . Узел крышки , 14, обычно имеет шарнирный элемент крышки , 16, для обеспечения доступа к электрической коробке. В качестве альтернативы узел крышки , 14, может быть временной накладкой 18, , как показано на фиг.4 и 5, которые можно снять после установки распределительной коробки.

Электрическая коробка 12, в предпочтительном варианте осуществления изобретения имеет восьмиугольную форму для размещения узла круглой крышки 14 , как показано на фиг. 1-3. Электрическая коробка в показанном варианте осуществления образована из двух идентичных частей 20 боковых стенок, которые сформированы путем изгиба или штамповки для получения четырех частей стенки, имеющих по существу такую ​​же ширину и длину, как показано на фиг.4. Соединительные фланцы 22 выполнены с возможностью перекрытия с фланцем 24 примыкающей части стенки 20 и закреплены на ней винтами 26 или другими крепежными деталями для образования непрерывной боковой стенки.

Каждая часть боковой стенки 20 сформирована с углублением 28 для приема соединительного рычага 30 . Соединительный рычаг , 30, прикреплен к соответствующей углубленной части , 28, с помощью шарнирного пальца 32 , как показано на ФИГ.2. Соединительный рычаг , 30, поворачивается из втянутого положения, показанного на фиг. 2 в выдвинутое положение, показанное на фиг. 3 для взаимодействия с нижним концом пола 34 при установке в отверстие 35 , образованное в полу 34 . Боковые стенки распределительной коробки 12, могут иметь заглушки 36, для подачи электрических кабелей в распределительную коробку 12 . В показанном варианте реализации углубленная часть 28 образована отдельной формованной деталью из листового металла, установленной в вырезе в боковой стенке 20 и имеющей монтажные фланцы 37 для соединения с боковой стенкой 20 посредством заклепки 39 , винты или другой крепеж.

Нижний край 38 боковой стенки 20 включает в себя множество соединительных лапок 40 , проходящих внутрь, как показано на фиг. 4. Нижняя стенка 42 соединена с боковой стенкой 20 винтами 44 , которые проходят через соответствующие отверстия для винтов 46 по периметру нижней стенки 42 . Нижняя стенка , 42, также включает в себя множество заглушек , 48, для подачи электропроводки и кабелей в электрическую коробку , 12, .

В показанном варианте осуществления нижняя стенка 42 имеет восьмиугольную форму, соответствующую форме и размеру боковой стенки 20 . Верхний фланец 50 соединен с верхним концом 52 боковой стенки 20 . Верхний фланец 50 предназначен для крепления узла крышки 14 к электрической коробке и для поддержки верхнего конца шарнирных штифтов 32 . Верхний фланец , 50, имеет по существу круглую внутреннюю кромку 54 и внешний край восьмиугольной формы, дополняющий внутренний размер боковой стенки 20 , как показано на фиг.4 и 13. Плоские краевые части , 58, , образующие восьмиугольную форму, включают в себя выступающий наружу язычок 60 , который входит в соответствующее отверстие 62 в боковой стенке 20 . Язычки 60 вставляются в соответствующее отверстие 62 во время сборки двух частей стенки 20 , чтобы прикрепить верхний фланец 50 к боковой стенке 20 . Как показано на фиг. 13, верхний фланец 50 имеет проходящий вниз фланец 64 с вырезом 66 для размещения петли 68 крышки в сборе 14 .Верхний фланец 50 имеет ряд отверстий под винты 70 для крепления стяжных винтов для крепления узла крышки 14 к распределительной коробке 12 .

Опорный элемент 72 расположен внутри полости 74 электрического блока 12 , как показано на фиг. 5, 7 и 8 . Опорный элемент , 72, имеет форму стойки, которая прикреплена к нижней стенке 42 и проходит вверх от нижней стенки 42 и по существу перпендикулярно ей.В проиллюстрированном варианте осуществления опорный элемент 72 имеет по существу квадратное поперечное сечение с четырьмя плоскими поверхностями , 76, . Опорный элемент 72 прикреплен к нижней стенке 42 винтом 78 , который проходит через отверстие для винта 80 в нижней стенке 42 в отверстие для винта (не показано) на нижней поверхности опорный элемент 72 . Каждая из плоских поверхностей , 76, опорного элемента , 72, имеет продольную прорезь , 82, , которая образует соединительный элемент для разделительного элемента , 84, .Как показано на фиг. 7 и 8, каждая из плоских поверхностей , 76, опорного элемента обращена наружу к боковой стенке 20 электрического блока. В одном варианте осуществления изобретения каждая из плоских поверхностей , 76, , по существу, параллельна одной из стеновых частей боковой стенки 20 . В предпочтительном варианте осуществления опорный элемент , 72, расположен в центре нижней стенки , 46, и проходит вдоль осевого центра электрического шкафа , 12, .

Разделительные элементы , 84, предназначены для разделения полости 74 электрического блока на различные отсеки 85 , показанные на фиг. 8. Различные отсеки могут быть предназначены для высоковольтной проводки, такой как электрический ток, к дуплексной розетке и для низковольтной проводки для подключения телефона или данных. В варианте осуществления, показанном на фиг. 8, два разделительных элемента , 84, проходят с противоположных сторон опорного элемента 72 .Дополнительные элементы перегородки могут быть вставлены, как показано пунктирными линиями на фиг. 8, чтобы разделить электрическую коробку на четыре отсека. В качестве альтернативы элементы перегородки можно полностью удалить, чтобы образовать единый отсек.

Разделительные элементы 84 проходят между опорным элементом 72 и боковой стенкой 20 , как показано на ФИГ. 8. Элементы перегородки включают в себя первую и вторую секции , 86, и , 88, , образованные под углом друг к другу вдоль линии сгиба , 89, , для образования двух ножек перегородки.Как показано на фиг. 8, разделительный элемент проходит от плоской поверхности опорного элемента 72, до угла между двумя соседними частями боковой стенки 20 . Угловые секции разделительного элемента , 84, образуют отсек неправильной формы, в котором можно разместить проводку и устройство электропроводки. Как показано на фиг. 8, элементы перегородки , 84, ориентированы так, чтобы открывать выбивки , 48, в нижней стенке, , 42, , так что элементы перегородки не перекрывают хотя бы одну из выбивок и обеспечивают достаточное пространство для проводов и кабелей разъемы.

Как показано на фиг. 13 и 14, элементы перегородки , 84, , по существу, симметричны, образованы первой секцией , 86, и второй секцией , 88, . Верхний край 90 включает выступ 92 . Нижний край 94 имеет выступ 96 для зацепления с нижней стенкой 42 электрического блока 12 . В одном варианте осуществления нижняя стенка , 42, имеет отверстия , 97, , ориентированные для приема язычка , 96, , для стабилизации разделительного элемента , 84, внутри распределительной коробки, как показано на фиг.1. Каждый внешний конец , 98, секций , 86, и , 88, включает соединительный элемент , 100, , приспособленный для соединения разделительного элемента , 84, с опорным элементом , 72, . В показанном варианте осуществления соединительный элемент , 100, представляет собой рычаг, вырезанный из соответствующих секций , 86, и , 88, , и изогнут наружу в виде V-образной формы, образуя первую секцию 102 , образованную как единое целое с секцией 86 и 88 и второй раздел 104 .Секции , 102, и , 104, изогнуты, образуя подпружиненный рычаг, который входит в зацепление с внутренними поверхностями прорези , 82, в опорном элементе , 72, . В проиллюстрированном варианте осуществления первая секция , 86, и вторая секция , 88, разделительного элемента , 84, ориентированы под углом примерно 150 °, хотя угол может изменяться в зависимости от размеров электрической коробки.

Ссылаясь на фиг. 5, узел электрической коробки включает в себя множество рам , 110, электрических устройств для поддержки электрического устройства и закрывающих рам , 112, , лежащих над электрическими устройствами и рамками устройств.В показанном варианте осуществления предусмотрены четыре рамы устройства , 110, , которые при наложении друг на друга в положении, показанном на фиг. 5, имеют внешний размер, соответствующий внутреннему размеру электрической коробки. Каждая рама устройства , 110, имеет два внутренних края , 114, для сопряжения с соответствующим внутренним краем соседней рамы устройства, и имеет длину, соответствующую расстоянию между центром опорного элемента 72 и боковой стенкой 20 электрошкафа 12 .Как показано на фиг. 15, внутренние края , 114, по существу перпендикулярны друг другу. Рамы устройства имеют боковые края , 116, , проходящие перпендикулярно соответствующему внутреннему краю , 114, , и внешний край , 118, , проходящий по диагонали между боковыми краями , 116, . Обычно для поддержки четырех коммутационных устройств предусмотрены четыре корпуса , 110, .

В одном варианте осуществления, показанном на фиг. 16-18, внутренние края 114 рамы устройства 110 имеют упрочняющий фланец 120 .Рама устройства , 110, включает в себя центральное отверстие , 122, , имеющее размер для приема устройства электропроводки, такого как дуплексная розетка 123 , переключатель или разъем для данных и телефонный разъем 125 , как показано на фиг. 10-12. Отверстия для винтов , 124, и прорези , 126, предусмотрены рядом с отверстием 120 для соединения устройства электропроводки с рамой устройства 110 с помощью стандартных крепежных винтов (не показаны). В показанном варианте осуществления внутренний край центрального отверстия также включает упрочняющий фланец 128, , проходящий вверх от плоскости рамы устройства , 110, .Внешний край , 118, также включает в себя фланец , 130, , проходящий перпендикулярно плоскости рамы устройства, для размещения электрического устройства в отверстии , 122, и усиления рамы устройства , 110, .

Как показано на фиг. 15, фланцы , 120, вдоль внутренних краев отходят от бокового края и разнесены наружу от угла 132 между внутренними краями , 114, . В показанном варианте осуществления угол 132 имеет вогнутую выемку 134 для взаимодействия с крепежным винтом.Внешний край , 118, рамы устройства, , 110, снабжен парой выступов , 136, , которые выступают наружу в плоскости рамы устройства.

Рамы устройства соединяются с электрической коробкой 12, , вставляя язычки , 136, в соответствующие отверстия , 138, , образованные в углах боковой стенки 20 . Рама устройства расположена на верхнем конце опорных элементов 72 . Как показано на фиг.5, каждая из рам , 110, устройства расположена так, чтобы формировать платформу для поддержки устройств с электропроводкой. Углы , 132, каждой из рам устройства , 110, образуют центральное отверстие 140 для приема стяжного винта 142 . Винт 142 проходит через центральное отверстие 140 в резьбовое отверстие 144 , образованное в верхнем конце опорного элемента 72 . Головка винта 142 контактирует с верхней поверхностью рамок устройства для фиксации рамок устройства на месте.

Рамки крышки 112 , как показано на РИС. 5 и фиг. 19 и 20 имеют форму, по существу соответствующую форме рамы устройства , 110, . Рамки крышки , 112, имеют отверстие для доступа , 146, для установки устройства электропроводки. Как показано на фиг. 5, рамки , 112, могут иметь отверстие, соответствующее дуплексной розетке 123 или гнезду телефона и данных 125 . Отверстия могут иметь различные формы и размеры, соответствующие устройству электропроводки, устанавливаемому внутри электрической коробки.В варианте осуществления, показанном на фиг. 19 и 20 отверстия 146 имеют форму, соответствующую лицевой стороне дуплексного гнезда 123 . Рамки крышки в основном такие же, за исключением формы отверстий 146 .

Рамка крышки 112 имеет внешний край 148 с расположенным по центру выступом 150 . Внутренний угол 152 рамы крышки 112 имеет отверстие для винта 154 .Язычок , 150, входит в соответствующее отверстие , 156, в боковой стенке , 20, . Винт 158 проходит через отверстие для винта 156 в рамке крышки 112 в резьбовое отверстие 160 в раме устройства 110 , чтобы закрепить рамку крышки 112 на раме устройства и над проводкой устройство.

Крышка в сборе 14 может иметь различные формы и размеры в зависимости от предполагаемого использования.В показанном варианте осуществления узел крышки 14 имеет внешнюю раму 162 , которая соединена с верхним фланцем 50 винтами или другими крепежными деталями. Рама 162 имеет внутреннюю кромку 164 для размещения откидной крышки 166 и центральное отверстие 174 . Откидная крышка , 166, соединена с рамой , 162, с помощью петли 68, , чтобы соответствовать выемке, образованной выступом 164 .Откидная крышка , 166, в показанном варианте осуществления имеет защелку , 168, для фиксации крышки в закрытом положении и подвижные выходные дверцы , 170, . Выходные двери , 170, могут поворачиваться внутрь, чтобы пропустить электрические шнуры при закрытой крышке. Как показано на фиг. 5, кромка , 164, включает гибкое уплотнение , 172, , проходящее радиально внутрь в месте расположения выходных дверей, чтобы ограничить попадание пыли и материала через отверстие, когда выходные двери находятся в открытом положении.Сборка электрической коробки сконструирована так, чтобы обеспечить возможность установки различных устройств электропроводки и образования отсеков высокого и низкого напряжения путем выборочного размещения элементов перегородки.

Как показано на фиг. 8, разделительные элементы , 84, могут быть выборочно размещены в соответствующей прорези в опорном элементе , 72, . Обычно два элемента перегородки , 84, устанавливаются внутри электрической коробки на противоположных сторонах опорного элемента 72 , как показано на фиг.8. В других вариантах осуществления три или четыре элемента перегородки могут быть установлены внутри электрической коробки для образования двух, трех или четырех отсеков по желанию, как показано пунктирными линиями на фиг. 8. Рамы устройств , 110, и крышки , 112, сконструированы так, чтобы поддерживать желаемое устройство проводки в выбранных отсеках 85 , образованных перегородками 18 . Предпочтительно, опорный элемент 72 расположен под верхним краем электрической коробки 12 и крышки в сборе 14 , так что рамы устройства , 110, и рамы крышки , 112 образуют основание под крышкой в ​​сборе . 14, , на расстоянии, так что электрические вилки или соединители могут быть подключены к коммутационному устройству с помощью шнуров, проходящих через отверстия, образованные выходными дверцами крышки в сборе.

Узел электрической коробки согласно изобретению обычно предоставляется в виде комплекта, который можно собрать на рабочем месте. Электрический шкаф 12 с нижней стенкой и верхним фланцем может быть предварительно собран и снабжен несколькими перегородками 84 , рамками устройств 110 и кожухами 112 , которые могут быть собраны по мере необходимости на рабочем месте. Элементы перегородки , 84, , рамы устройств , 110, и крышки, , 112, , имеют размер, который может проходить через открытый верхний конец электрической коробки 12 и отверстие крышки в сборе 14 и может быть устанавливается на электрическую коробку после установки электрической коробки.

Электрическая коробка обычно устанавливается в отверстие, выполненное в полу, как показано на фиг. 2 и 3. Соединительный рычаг 30, поворачивается наружу, чтобы зацепить нижний край пола, чтобы зафиксировать электрическую коробку на месте. Подходящая проводка пропускается через соответствующую заглушку в электрическом ящике для подачи электропроводки в выбранные отсеки. Элементы перегородки , 84, проходят через открытый конец , 174, узла крышки 14 электрической коробки , 12, и соединяются с опорным элементом , 72, , как показано на фиг.8. Внешний край разделительного элемента , 84, предпочтительно расположен в углу между двумя соседними частями стенки боковой стенки 20, , чтобы стабилизировать разделительный элемент , 84, . Рамы устройства , 110, затем можно пропустить через открытый конец 174 крышки 14 электрического блока и прикрепить к опорному элементу 72 и боковой стенке 20 электрического блока, как показано на фиг. 9.Электропроводные устройства , 123, и , 125, затем устанавливаются на раму устройства 110 , а закрывающие рамы , 112 прикрепляются к раме устройства , 110, , как показано на фиг. 10-12.

Хотя для иллюстрации изобретения были выбраны различные варианты осуществления, специалистам в данной области техники будет понятно, что различные изменения и модификации могут быть выполнены без выхода за пределы объема изобретения, описанного в прилагаемой формуле изобретения.

Защитные устройства и перегородки EcoSafe

Защитные устройства и перегородки EcoSafe | Bosch Rexroth AG Перейти к содержимому ×

Описание продукта

  • Защитная рамка из профиля защитной решетки 30x30 WG40 с решеткой из плетеной проволоки 40x40x4
  • Подходящие комплекты позволяют строить двери (системные двери, раздвижные двери, двустворчатые двери)
  • Полностью собранный при поставке
  • Простой монтаж на опорах с помощью подвесок.Достаточно одного монтажника
  • Стандартной ширины или индивидуальных размеров
  • Защитная рамка из профиля защитной решетки 30x30 WG40 с решеткой из плетеной проволоки 40x40x4
  • Подходящие комплекты позволяют строить двери (системные двери, раздвижные двери, двойные двери) Поставляется в полностью собранном виде
  • Простой монтаж на опорах с помощью подвесных кронштейнов. Достаточно одного монтажника
  • Стандартной ширины или индивидуальных размеров
  • Защитная рамка из профиля защитной решетки 30x30 WG40 с решеткой из плетеной проволоки 40x40x4
  • Подходящие комплекты позволяют строить двери (системные двери, раздвижные двери, двойные двери)
  • Поставляется полностью в собранном виде
  • Простой монтаж на опорах с помощью подвесных кронштейнов.Достаточно одного монтажника
  • Стандартной ширины или индивидуальных размеров
  • для недорогого строительства защитных ограждений с решетками из тканой проволоки WG30 и WG40
  • Крепление решеток из тканой проволоки: непосредственно в прорезь специального профиля
  • Крепление поверхности элементы: в паз специального профиля с помощью пружинных зажимов (аксессуары)
  • Профили соединяются центральным болтом (требуется обработка профиля)
  • Модульный размер «B» относится к опорам 45x45
  • для недорогого строительства защитных ограждений с решетками из плетеной проволоки WG30 и WG40
  • Крепление решеток из плетеной проволоки: непосредственно в паз специального профиля
  • Крепление элементов поверхности: в паз специального профиля с помощью пружинных зажимов (принадлежностей)
  • Профили соединяются с помощью центральный болт (профиль м требуется)
  • Модульный размер «B» относится к опорам 45x45
  • Для установки защитной рамы EcoSafe на опоре под разными углами
  • Подвесной кронштейн с центрирующими выступами в качестве элемента защиты от скручивания
  • Безопасный и недорогой
  • Простая сборка; возможность дооснащения
  • Запатентовано
  • Соответствует требованиям Директивы по машинному оборудованию 2006/42 / EC Винт остается присоединенным к подвеске после ослабления
  • В соответствии с требованиями Директивы по машинному оборудованию 2006/42 / EC при снятии защитных рам
    - длинноплечая пружина спроектирована так, что она наклоняет защитную рамку наружу, показывая, что защитная рамка снята - защитная рамка не может выпасть
  • Легко снимаемые защитные рамки EcoSafe
  • Возможна дооснащение
  • Установка с обеих сторон рекомендуется для защитных рам EcoSafe шириной> 1500 мм
  • Для построения двери системы EcoSafe в модульной размерной системе
  • Использование готовой защитной рамки в качестве двери
  • Для дверей, которые открываются влево или вправо
  • Необходимые компоненты :
    - комплект дверной системы
    - р защитная рама
  • Монтажный комплект для создания раздвижной двери EcoSafe с надстройкой в ​​модульной размерной системе
  • Использование готовой защитной рамы в качестве двери
  • Простая последующая установка в защитном ограждении
  • Ролики с шарикоподшипниками для плавного хода
  • Для дверей, которые открываются влево или вправо
  • Комплект для сборки раздвижной двери EcoSafe без надстройки в модульной размерной системе
  • Использование готовой защитной рамы в качестве двери
  • Ролики с шарикоподшипниками для плавного хода
  • Для дверей, которые открываются влево или вправо
  • Необходимые компоненты:
    - комплект раздвижных дверей без надстройки
    - защитная рама
  • Монтажный комплект для сборки двойной двери EcoSafe в модульной размерной системе
  • Использование готовой защиты эффективная рама как дверь
  • Простая последующая установка в защитном ограждении
  • Дополнительная установка стандартной личинки замка в механизм замка для двойной двери
  • Необходимые компоненты:
    - комплект двойной двери
    - две защитные рамки
  • Компоненты для создания механизма замка для двустворчатой ​​двери
  • Дополнительная установка стандартной личинки замка в механизм замка для двустворчатой ​​двери
  • Комплект для сборки механизма замка ( A ) для индивидуально разработанной двустворчатой ​​двери с H T max = 2000 мм
  • Запорный кронштейн ( B ) для установки планки стопорного болта
  • Опорная пластина ( C ) для установки планки стопорного болта; крепится к полу прилагаемыми дюбелями.Для дверей, которые могут открываться через
  • Для создания электропроводящего соединения между тканой проволочной решеткой и защитной рамой
  • Подключите защитный провод через ESD-проводящие соединительные элементы (например, Т-образную гайку )
  • Гарантирует безопасную проводимость от токов короткого замыкания до номинального тока 63 A
  • Для крепления ручек, информационных табло или предупреждающих знаков к решеткам из плетеной проволоки 40x40x4 и 30x30x3
  • Зажим с противоположными парами зажимных элементов
  • Для стандартной коммерческой установки доступные предохранительные выключатели на дверях системы EcoSafe
  • Для зажима элементов поверхности в профилях защитных ограждений EcoSafe 30x30 WG30 и 30x30 WG40
  • Зажим без люфта
  • Отдельные секции защитных рам могут быть заполнены по желанию
  • 91 015
    • Очень быстрая установка и снятие предварительно смонтированных рам в подготовленных несущих конструкциях
    • Защита от непреднамеренного подъема из-за того, что обе части подвесной детали ввинчиваются в
    • Примечания по соблюдению Директивы по машинному оборудованию 2006/42 / EC: Обратите внимание, что крепежные детали могут ослабнуть во время разборки


    Перегородка: как установить одну из 10 шагов

    Описание проекта

    Навык

    3 из 5 Умеренный Зависит от длины стены и количества дверных проемов, в которые необходимо обрамить

    Стоимость

    От 3 до 4 долларов за 8-футовую шпильку (из ели или пихты), плюс от 6 до 10 долларов за гвозди

    Расчетное время

    От 4 до 6 часов (чтобы обрамить 8-футовую стену с одним дверным проемом)

    На каждую реконструкцию, которая включает в себя снос стены, есть другая, которая требует ее возведения.«Если вы ремонтируете чердак, добавляете чулан или домашний офис, вам понадобится дополнительная стена или две», - говорит генеральный подрядчик This Old House Том Сильва.

    Построение простой перегородки - каркасной стены, которая разделяет внутреннее пространство без какой-либо нагрузки - является прекрасным введением в основы домашнего строительства. В этом проекте используются те же принципы и компоненты, которые используются при строительстве любого каркасного дома: 2x бруса правильно расставлены и прибиты гвоздями, а затем установлен отвес.

    Думайте об этом как о столярных изделиях каркаса 101. Несмотря на то, что вся эта работа в конечном итоге закопана в гипсокартон, ярлыки приводят к неприятностям. Обрамление из хороших материалов и умных технологий закладывает основу для всего, что следует далее: гладкие стены, идеально подогнанные столешницы и двери, которые распахиваются, но не заедают.

    Как построить перегородку

    1. Обзор сборки перегородки

    2. Разложите деревянную перегородку

    Фото Дэвида Кармака
    • Отметьте потолок на расстоянии 3 дюймов от одной стены, где перегородка будет примыкать к ней.От этой отметки опустите отвес и отметьте пол. Повторите то же самое на другом конце перегородки.
    • Измерьте расстояние от каждой отметки пола до примыкающей стены. Если это не 3 дюйма, то эта примыкающая стена не отвесная. Запишите разницу между верхним и нижним измерениями на каждом конце для шага 3.
    • Используя отметки в качестве ориентира, проведите мелом линию на полу и потолке. Измерьте меловые линии, чтобы определить длину подошвы и верхней пластины. Разрезать тарелки.
    • Если планируется дверной проем, добавьте 2 дюйма к ширине и высоте двери, чтобы определить размеры ее грубого проема.
    • Отрежьте две шпильки домкрата на 1 1/2 дюйма короче приблизительной высоты проема. Отрежьте две части заголовка на 3 дюйма длиннее, чем ширина проема.

    3. Отметьте пластины

    Фото Дэвида Кармака
    • Положите пластины лицом к лицу. Если стены неровные, расставьте плиты в шахматном порядке по разнице в измерениях отвеса в Шаге 1. Отметьте места шпилек на расстоянии 15 1/4 дюйма от конца пластины, затем через каждые 16 дюймов.
    • Приложить жатку к подошве в дверном проеме; отметьте каждый конец на пластине. Нарисуйте еще одну линию на расстоянии 1,5 дюйма от первой. Нарисуйте «X» между каждой парой линий, показывая расположение шипов короля.
    • Снимите заголовок. Нарисуйте параллельные линии на расстоянии 1 1/2 дюйма от заголовка. Нарисуйте букву «О» между каждой парой шпилек для домкратов. Перенесите линии на верхнюю пластину.
    • На первой стойке проведите линию через обе пластины. Работайте от конца, проводя линию на расстоянии 1,5 дюйма от первого. Повторите для каждой отметки, чтобы указать расположение штифтов.
    • Установите жатку на верхнюю пластину между положениями цапфовых штифтов. Перенесите линии с верхней пластины на жатку, показывающие, где идут поврежденные шпильки.

    4. Измерьте шпильки

    • Чтобы определить длину стойки, сложите два блока 2x4 лицом к лицу на линии разметки пола и отмерьте до линии разметки потолка. Эти блоки представляют собой совокупную толщину подошвы и верхней пластины.
    • Произведите измерения на любом конце перегородки и в трех точках между ними.

    5. Отрежьте шпильки

    Фото Дэвида Кармака
    • Подсчитайте количество зубчатых и обычных шпилек, отмеченных на пластине, и обрежьте их все до минимального размера с помощью переносной дисковой пилы и Speed ​​Square.
    • Кроме того, обрежьте все калеки, включая те, которые лежат напротив шипов-цапф, до длины: длина шипа-цоколя минус длина домкрата минус толщина перемычки.

    6. Соберите детали

    Фото Дэвида Кармака
    • Положите все детали на край и на пол. Совместите концы шпилек с отметками на подошве и верхней пластине. Совместите концы калек с верхней пластиной и заголовком.
    • Следуйте последовательности сборки, показанной на рисунке в разделе «Шаг 1. Начните с компонентов дверного проема; закончить с общими шпильками.
    • Сначала соедините детали под прямым углом друг к другу, забив два гвоздя 16d бок о бок через лицевую сторону одной детали и в конец соседней детали.
    • Для соединений лицом к лицу (от шпилек до королей, головок) используйте гвозди 10d, вбитые через каждые 12–16 дюймов по зигзагообразной схеме.

    Наконечник: Для ненесущей стены шпильки домкратов можно собирать вместе из обрезков 2x4, пока они полностью не заполнят зазор между подошвой и нижней частью коллектора.

    7. Наклоните перегородку вверх

    Фото Дэвида Кармака
    • Когда все части будут скреплены вместе, наклоните стену так, чтобы лицевой край верхней пластины оказался рядом с линией на потолке. При необходимости попросите кого-нибудь помочь вам поднять перегородку на место.
    • Если посадка тугая, используйте кувалду и деревянный «брусок», чтобы постучать по краю подошвы так, чтобы он совместился с меловой линией на полу.Если перегородка проходит перпендикулярно балкам потолка, вбейте один гвоздь 16d через верхнюю пластину в каждую балку.
    • Если перегородка проходит непосредственно под балкой, забейте ее гвоздями через верхнюю пластину в каждом отсеке для стоек. Если верхняя пластина приземлится между балками, прибейте ее к блокировке.

    8. Проверьте перегородку на наличие отвеса

    Фото Дэвида Кармака
    • Перед тем, как забивать гвозди, используйте 4-футовый уровень, чтобы убедиться, что края и грани гвоздей расположены отвесно (идеально вертикально).Если необходима регулировка, переместите уровень и молотком постучите по перегородке, чтобы она встала на место. Затем используйте уровень, чтобы еще раз проверить отвес.
    • Если вы обнаружите места, где верхняя пластина не плотно прилегает к потолку, вставьте тонкие деревянные прокладки под подошву в соответствующих местах стойки, чтобы закрыть зазор наверху.

    9. Закрепите перегородку

    Фото Дэвида Кармака
    • Закрепите подошву подошвы (кроме дверного проема), забив по одному гвоздю 16d в каждую балку пола.Если стена находится на одной линии с балкой, забейте один гвоздь 10d через пластину в каждом отсеке для стойки и в черный пол. (На бетонных плитах просверлите подошву в бетон, затем забейте пружинные штыри, шурупы или гвозди, вырезанные из камня.)
    • Забейте концевые шпильки гвоздями 16d через каждые 12–16 дюймов в шпильки или блокировку примыкающей стены.
    • После того, как стена будет закреплена, вырежьте подошву из дверного проема с помощью ручной пилы. Обрежьте его заподлицо с каждой шпилькой домкрата, не выпиливая черновой пол.
    • Чтобы противостоять хлопающей дверце, зажмите каждый конец только что обрезанной пластины под шпильки домкрата двумя гвоздями 10d.

    10. Блокировка зигзага

    Фото Дэвида Кармака

    В большинстве случаев перегородка, построенная из 2x4 на 16-дюймовых центрах, обеспечивает достаточную прочность, но когда Том обрамляет любую стену высотой более 8 футов (или ту, которая несет нагрузку), он часто добавляет блокировку.Эти короткие бруски, прибитые гвоздями между стойками примерно на полпути к стене, «помогают держать стойки прямо и, таким образом, добавляют целостности стене и делают ее более жесткой».

    Для этой цели он предпочитает «елочку», названную так из-за ее характерного зигзагообразного рисунка, который он обычно обнаруживает в старых домах с гвоздиками, которые занимают целые два этажа. (Блокировка установленного края вверх и заподлицо с краями стоек служит другой цели: обеспечить прочную основу для крепления панелей или раковин на опорах.)

    Том устанавливает эту блокировку после того, как стена будет поднята на место. Сначала он делает параллельные надрезы под углом 15 градусов кусками 2х4 так, чтобы концы плотно прилегали к двум граням шпилек в каждом отсеке.

    Затем, двумя гвоздями 16d, он ногтями на ногах через поверхность каждой шпильки и в блокировку; следующую часть он поворачивает на 180 градусов относительно первой и прибивает блок ногтями так, чтобы один конец совпадал с ближним концом первой части. Так продолжается до тех пор, пока не будут заполнены все отсеки. Тогда стена готова для гипсокартона.

    «Это быстро, дешево и отлично работает», - говорит он об этом. "Что может быть лучше, чем это?"


    Инструменты

    Рабочие двери для перегородок и требования ADA

    Иногда то, что кажется самым простым запросом и потребностью, становится проблемой для производителя как с точки зрения дизайна, так и с точки зрения цены. Прекрасный пример - проходная дверь в исправную перегородку. В конце концов, все, что вам нужно сделать, это вырезать отверстие в панели, обрамить его и повесить дверь с установленной фурнитурой.Верно? Без ошибок! Есть так много вещей, которые нужно учитывать. Давайте посмотрим на факторы, влияющие на действующие проходные двери перегородок.

    Закон об американцах с ограниченными возможностями (обычно именуемый «ADA»)

    Закон, принятый Конгрессом США в 1990 году. Для целей данной статьи мы предполагаем, что законы других стран, в которых Moderco ведет бизнес, будут соблюдены, если Moderco будет производить продукцию, соответствующую требованиям ADA. ADA - это, по сути, множество законов и требований, запрещающих дискриминацию по признаку инвалидности (физическое или умственное нарушение, ограничивающее основную жизнедеятельность).Moderco должна производить полный продукт, соответствующий этому основному определению ADA, но, в частности, «проходные двери» в действующих перегородках. Разделы (из стандартов ADA 2010, Заголовки 2 и 3), которые применяются к проходным дверям: (Я не всегда цитирую дословно, но резюмирую то, что говорится в разделах)


    309: Рабочие части (в нашем случае устройства для открытия и / или закрытия двери).

    309.3: Должен быть расположен не выше 48 дюймов над чистым полом

    309.4: Все части должны управляться одной рукой и не требуют сильного захвата, защемления или скручивания запястья.Сила, необходимая для приведения в действие частей, должна составлять максимум 5 фунтов.

    404: Двери (ручные Двери и дверные проемы, предназначенные для прохода пользователей)

    404.2.3 Ширина в свету: проемы должны обеспечивать ширину в свету 32 дюйма. Проемы должны быть измерены между лицевой стороной двери и упором при открытой двери на 90 градусов. (Диаграммы в акте показывают эту потребность применительно к «распашной двери, раздвижной двери и складной двери»)

    404.2.5 Пороговые значения: Пороги, если они используются, должны быть высотой не более ½ дюйма.

    Таким образом, проходная дверь Moderco должна быть установлена ​​в панели, которая обеспечивает ширину проема 32 дюйма плюс толщину проходной двери (см. 404.2.3 выше) - около 36 дюймов - и установите на нем устройство открывания на расстоянии не более 48 дюймов от готового пола, не зажимая его, не зажимая или не поворачивая запястье, чтобы открыть дверь.

    Во всех отношениях проходные двери Moderco соответствуют всем требованиям ADA. В частности, обратите внимание, что ADA НЕ исключает использование порога. Moderco предпочитает использовать порог как по причинам акустической целостности, так и по причинам структурной стабильности, как указано в другом месте настоящего документа.

    Строительный и пожарный кодексы

    Как и все компоненты здания. Допустимые перегородки должны соответствовать применимым строительным нормам и правилам пожарной безопасности.К счастью, большинство руководящих органов, включая штаты, провинции, муниципалитеты, округа и другие юрисдикции, согласны с универсальными потребностями и требованиями регулирования. Все они, как правило, приняли одинаковые строительные нормы и правила, которые поддерживаются независимой организацией по стандартизации, что позволяет архитекторам, генеральным директорам и производителям разрабатывать, строить или производить проекты или продукты, которые являются универсально приемлемыми. Три наиболее распространенных проблемы проектирования, при которых требования к действующим перегородкам определяются строительными или противопожарными нормами, касаются: отклонения, потребности в противопожарной перегородке и проходных дверей для выхода.

    «Выход» определяется как «выход» или «выход». Противоположное (антоним), очевидно, «вход» или «вход». Часто проходная дверь, а иногда даже количество дверей в действующей перегородке обозначается как «выходная» дверь из-за размера и установленной максимальной занятости перегородки. Если это обозначено как «выходная» дверь, она должна «открываться» (как выход) и иметь на внутренней стороне «аварийное оборудование», разработанное и одобренное для использования в аварийной ситуации.При нажатии на устройство паники активируется механизм, открывающий дверь. В соответствии с ADA, устройство паники не может быть установлено выше 48 дюймов. Если дверь обозначена как двухсторонняя (также может использоваться как «вход»), то обычное оборудование может быть установлено на «входной» стороне, если оно соответствует требованиям ADA.

    Другой вопрос Строительного кодекса - «Знаки выхода». «Знак выхода» - это устройство в общественном объекте, четко обозначающее местонахождение ближайшего аварийного выхода в случае пожара или другой чрезвычайной ситуации.Большинство кодексов требуют, чтобы указатели выхода были постоянно горящими, безошибочными и понятными. Все входные двери действующей перегородки должны иметь знак выхода.

    Поскольку видимость может ухудшиться во время пожара из-за задымления или неисправности электрического освещения, знак часто требуется постоянно освещать, обычно одним из четырех способов:

    • Самосветящийся: фосфорное покрытие в стеклянной трубке заставляет знак светиться.
    • Фотолюминесценция, при которой свет поглощается окружающей средой и медленно переизлучается.
    • Электрический светильник с местным аккумулятором.
    • Электрический свет от системы аварийного освещения здания с резервированием от генераторов.

    Как установить устройство экстренной помощи на двери «выхода» и знаки выхода на перегородке могут создать проблему. Желательно иметь аварийное оборудование «заподлицо», чтобы поддерживать максимальную толщину панели 4 дюйма для целей штабелирования, а также минимизировать повреждение соседних панелей, вызванное контактом предмета и повреждением обшивки соседней уложенной панели.Moderco использует установленное заподлицо «push-pull» устройство паники, одобренное ADA. Кроме того, проходные двери Moderco четко очерчены с помощью профилей, чтобы определить периметр ворот, что упрощает их обнаружение в чрезвычайной ситуации. Хотя «безрамочные» проходные двери могут быть более желательными с эстетической точки зрения, Moderco ставит безопасность превыше всего. Если дверь не требует аварийного оборудования, мы будем использовать роликовые защелки и тяги заподлицо.

    Все проходные двери Moderco соответствуют всем строительным нормам и правилам пожарной безопасности, содержащимся в них.При необходимости Moderco предоставит одобренные устройства аварийной сигнализации и фотолюминесцентные знаки выхода, устанавливаемые заподлицо или на поверхность.

    Акустика

    Когда Moderco строит работоспособную перегородку, она делает это в соответствии с заранее определенными критериями проектирования, основанными на структурной целостности, долговечности, спецификациях проекта и поддержании значения STC, определенного конструкцией испытанного акустического образца. То же самое относится к проходной двери, установленной в панели, но, насколько нам известно, никто никогда не проводил тест STC, который включал проходную дверь в натуральную величину.Чтобы включить проходную дверь в перегородку, мы должны вырезать отверстие в панели, установить компоненты каркаса, а затем установить проходную дверь с компонентами акустического уплотнения, которые не препятствуют и не ограничивают движение (вспомните ADA), и делаем все возможное, чтобы поддерживать общую акустическую целостность (значение STC) перегородки. Поэтому и понятно, что установка проходной двери отрицательно скажется на способности любой стены останавливать передачу звука. Но есть меры, которые мы принимаем.

    Дверь для прохода имеет «такую ​​же конструкцию», что и панель, прошедшая акустические испытания, поэтому она является акустически хорошей.Любая утечка звука произойдет по периметру двери. Имея в виду, что это проходная дверь, которую нужно легко открывать и закрывать (назад к ADA), мы разработали систему непрерывного акустического уплотнения по периметру, которая работает согласованно с открытием и закрытием двери. Стойки панелей, в которые устанавливается рама проходной двери, имеют в своем основании механические акустические уплотнения с индивидуальным управлением. Когда панель установлена ​​правильно, поворот ручки на каждой ножке снижает звукоизоляцию, а также непрерывный порог, утвержденный ADA, и освобождает предохранительное устройство, которое блокирует выходную дверь на месте при перемещении перегородки.Уплотнения ножек панелей плотно прилегают к готовому полу со значительным давлением, что исключает утечку звука. Кроме того, работающее механическое уплотнение в проходной двери уплотняет порог, когда дверь закрыта. Когда дверь открывается, пломба убирается. Акустическая лампа по периметру и петли на вертикальных и верхних дверях, а также механические верхние уплотнения или фиксированные накладки на верхней части перегородки дополняют акустическую целостность двери и панели. Фиксированные дверные проемы также являются опцией.

    Проходные двери Moderco всегда имеют такую ​​же конструкцию (равную STC), что и перегородка, в которую они установлены. Мы не используем пустотелые металлические проходные двери «аналогичной конструкции» или недорогие, не имеющие номинальных характеристик. Как и перегородка, проходные двери / панели Moderco Signature 8000 имеют механические акустические уплотнения по всей ширине основания, либо фиксированные направляющие, либо механические уплотнения на верхних частях панелей, а также совместимый с ADA порог, обеспечивающий целостность звука .

    Конструктивные особенности

    Вешивание проходной двери в действующую перегородку требует значительных усилий.Во-первых, вес. Учтите, что проходная дверь OP, ширина которой 36 дюймов, высота 6 футов 6 дюймов, может весить 175 # по сравнению с обычной полой металлической дверью при 98 #. Чтобы поддержать дверь, Moderco пришлось встроить значительную дополнительную структурную опору в ножки панели, весящие дополнительно 90 #. Кроме того, когда перегородка находится в нужном положении, ножки панели хотят изгибаться внутрь в результате силы панелей с обеих сторон и силы, создаваемой расширяющимся закрытием. Слишком большой изгиб сделает дверь неработоспособной.Порог предназначен для компенсации этого давления и разделения ножек панели.

    Панели и проходные двери Moderco спроектированы таким образом, чтобы выдерживать самые тяжелые полевые условия.

    Как видите, это гораздо больше, чем просто вырезать прорезь в панели и повесить дверь. Фактически проходные двери являются одним из самых сложных, трудоемких и дорогостоящих аксессуаров, которые мы должны предоставить. Но будьте уверены, что мы продолжим изменять и улучшать.

    Лучшие практики для масштабирования заданий Apache Spark и разделения данных с помощью AWS Glue

    AWS Glue предоставляет бессерверную среду для подготовки (извлечения и преобразования) и загрузки больших объемов наборов данных из различных источников для аналитики и обработки данных с помощью заданий Apache Spark ETL . В этой серии статей обсуждаются передовые методы, которые помогут разработчикам приложений Apache Spark и заданий Glue ETL, архитекторам больших данных, инженерам данных и бизнес-аналитикам автоматически масштабировать свои задачи обработки данных, выполняемые в AWS Glue.

    В первой публикации этой серии обсуждаются две ключевые возможности AWS Glue по управлению масштабированием заданий по обработке данных. Первый позволяет горизонтально масштабировать приложения Apache Spark для больших разделяемых наборов данных. Второй позволяет вертикально масштабировать приложений Apache Spark, интенсивно использующих память, с помощью новых типов рабочих процессов AWS Glue. В сообщении также показано, как использовать AWS Glue для масштабирования приложений Apache Spark с большим количеством небольших файлов, обычно получаемых из потоковых приложений с помощью Amazon Kinesis Data Firehose.Наконец, в сообщении показано, как задания AWS Glue могут использовать структуру секционирования больших наборов данных в Amazon S3 для ускорения выполнения приложений Apache Spark.

    Общие сведения о типах рабочих AWS Glue

    AWS Glue поставляется с тремя типами сотрудников, которые помогают клиентам выбрать конфигурацию, которая соответствует их требованиям к задержкам и затратам. Эти рабочие, также известные как блоки обработки данных (DPU), бывают стандартных конфигураций, G.1X и G.2X.

    Стандартный рабочий процесс состоит из 16 ГБ памяти, 4 виртуальных ЦП с вычислительной мощностью и 50 ГБ подключенного хранилища EBS с двумя исполнителями Spark. Рабочий G.1X состоит из 16 ГБ памяти, 4 виртуальных ЦП и 64 ГБ подключенного хранилища EBS с одним исполнителем Spark. Рабочий G.2X выделяет вдвое больше памяти, дискового пространства и виртуальных ЦП, чем рабочий тип G.1X с одним исполнителем Spark. Дополнительные сведения о типах рабочих AWS Glue см. В документации по заданиям AWS Glue.

    Вычислительный параллелизм (задачи Apache Spark на DPU), доступный для горизонтального масштабирования, одинаков независимо от типа рабочего.Например, и стандартные рабочие процессы, и рабочие процессы G1.X сопоставляются с 1 DPU, каждый из которых может выполнять восемь одновременных задач. Рабочий G2.X сопоставляется с 2 DPU, которые могут выполнять 16 одновременных задач. В результате ресурсоемкие задания AWS Glue, обладающие высокой степенью параллелизма данных, могут выиграть от горизонтального масштабирования (больше стандартных или рабочих G1.X). Заданиям AWS Glue, которым требуется большой объем памяти или достаточное дисковое пространство для хранения промежуточных выходных данных в случайном порядке, можно улучшить за счет вертикального масштабирования (больше рабочих G1.X или G2.x).

    Горизонтальное масштабирование для разделяемых наборов данных

    AWS Glue автоматически поддерживает разделение файлов при чтении распространенных исходных форматов (таких как CSV и JSON) и современных форматов файлов (таких как Parquet и ORC) из S3 с использованием AWS Glue DynamicFrames.Дополнительные сведения о DynamicFrames см. В разделе Работа с секционированными данными в AWS Glue.

    Разделение файла - это часть файла, которую задача Spark может читать и обрабатывать независимо от работника AWS Glue. По умолчанию для собственных форматов с разделителями строк включено разделение файлов, что позволяет заданиям Apache Spark, выполняемым в AWS Glue, распараллеливать вычисления между несколькими исполнителями. Задания AWS Glue, обрабатывающие большие разделяемые наборы данных со средними (сотни мегабайт) или большими (несколько гигабайт) размерами файлов, могут выиграть от горизонтального масштабирования и выполняться быстрее, добавив больше рабочих AWS Glue.

    Разделение файлов также позволяет использовать форматы сжатия на основе блоков, такие как bzip2. Вы можете прочитать каждый блок сжатия на границе раздела файла и обработать их независимо. Неразделимые форматы сжатия, такие как gzip, не поддерживают разделение файлов. Для горизонтального масштабирования заданий, которые читают неразделимые файлы или форматы сжатия, подготовьте входные наборы данных с несколькими файлами среднего размера.

    Каждый разделенный файл (синий квадрат на рисунке) считывается из S3, десериализуется в раздел AWS Glue DynamicFrame, а затем обрабатывается задачей Apache Spark (значок шестеренки на рисунке).Размеры десериализованных разделов могут быть значительно больше, чем размер разделенного файла на диске 64 МБ, особенно для сильно сжатых форматов разделяемых файлов, таких как Parquet, или больших файлов, использующих неразделимые форматы сжатия, такие как gzip. Как правило, десериализованный раздел не кэшируется в памяти и создается только при необходимости из-за ленивой оценки преобразований Apache Spark , что не вызывает нагрузки на память рабочих AWS Glue. Дополнительные сведения о отложенной оценке см. В Руководстве по программированию RDD на веб-сайте Apache Spark.

    Однако явное кэширование раздела в памяти или передача его на локальный диск в сценарии AWS Glue ETL или приложении Apache Spark может привести к нехватке памяти (OOM) или исключениям из-за отсутствия диска. AWS Glue может поддерживать такие варианты использования, используя более крупные типы рабочих AWS Glue с вертикально масштабируемыми экземплярами DPU для заданий AWS Glue ETL.

    Вертикальное масштабирование для заданий Apache Spark с использованием более крупных рабочих типов

    Для различных заданий AWS Glue ETL, приложений Apache Spark и новых преобразований Glue машинного обучения (ML), поддерживаемых AWS Lake Formation, предъявляются высокие требования к памяти и дискам.Выполнение этих рабочих нагрузок может вызвать значительную нагрузку на память механизма выполнения. Эта нехватка памяти может привести к сбоям задания из-за исключений OOM или отсутствия места на диске. Вы можете увидеть исключения из Yarn, касающиеся памяти и дискового пространства.

    Превышение накладных расходов памяти пряжи

    Apache Yarn отвечает за распределение ресурсов кластера, необходимых для запуска приложения Spark. Приложение включает драйвер Spark и JVM с несколькими исполнителями. В дополнение к распределению памяти, необходимому для выполнения задания для каждого исполнителя, Yarn также выделяет дополнительную служебную память для размещения служебных данных JVM, интернированных строк и других метаданных, необходимых JVM.Параметр конфигурации spark.yarn.executor.memoryOverhead по умолчанию равен 10% от общей памяти исполнителя. Операции с интенсивным использованием памяти, такие как объединение больших таблиц или обработка наборов данных с перекосом в распределении определенных значений столбцов, могут превышать пороговое значение памяти и приводить к следующему сообщению об ошибке:

      18.06.13 16:54:29 ОШИБКА YarnClusterScheduler: Потерян исполнитель 1 на ip-xxx:
    Контейнер убит YARN из-за превышения предела памяти. 5,5 ГБ из 5.Использовано 5 ГБ физической памяти.
    Рассмотрите возможность увеличения spark.yarn.executor.memoryOverhead.

    Дисковое пространство

    Apache Spark использует локальный диск на Glue worker для вывода данных из памяти, превышающих размер кучи, определенный параметром конфигурации spark.memory.fraction. На этапах сортировки или перемешивания задания Spark записывает промежуточные данные на локальный диск, прежде чем сможет обмениваться этими данными между различными рабочими процессами. Когда не остается места на диске, задания могут завершиться ошибкой из-за следующего исключения:

      Java.io.IOException: на устройстве не осталось места
    UnsafeExternalSorter: поток 20 данных сортировки разлива 141,0 МБ на диск (на данный момент 90 раз)

    Показатели задания AWS Glue

    Чаще всего это результат значительного перекоса набора данных, обрабатываемого заданием. Вы также можете определить перекос, отслеживая график выполнения различных исполнителей Apache Spark с помощью показателей заданий AWS Glue. Дополнительные сведения см. В разделе «Отладка требующих этапов и задач замедлителя».

    На следующем графике показателей задания AWS Glue показаны временная шкала выполнения и профиль памяти различных исполнителей в задании AWS Glue ETL. Один из исполнителей (красная линия) не работает из-за обработки большого раздела и активно потребляет память в течение большей части времени выполнения задания.

    Благодаря функции вертикального масштабирования AWS Glue задания Apache Spark, интенсивно использующие память, могут использовать рабочие процессы AWS Glue с большим объемом памяти и большим дисковым пространством, чтобы помочь преодолеть эти два распространенных сбоя.Используя метрики задания AWS Glue, вы также можете отлаживать OOM и определять идеальный тип воркера для вашего задания, проверяя использование памяти драйвером и исполнителями для выполняемого задания. Дополнительные сведения см. В разделе «Отладка исключений OOM и нарушений работы».

    В целом, задания, выполняющие операции с интенсивным использованием памяти, могут выиграть от рабочего типа G1.X, а те, которые используют трансформации машинного обучения AWS Glue или аналогичные рабочие нагрузки машинного обучения, могут получить преимущество от рабочего типа G2.X.

    Пользовательский интерфейс Apache Spark для заданий AWS Glue

    Вы также можете использовать поддержку Spark UI в AWS Glue для анализа и масштабирования задания AWS Glue ETL путем визуализации направленного ациклического графа (DAG) выполнения Spark, а также для отслеживания сложных этапов, больших перемешиваний и проверки планов запросов Spark SQL.Дополнительные сведения см. В разделе «Мониторинг заданий с использованием веб-интерфейса Apache Spark».

    Следующий план запроса Spark SQL в пользовательском интерфейсе Spark показывает группу обеспечения доступности баз данных для задания ETL, которое считывает две таблицы из S3, выполняет внешнее соединение, которое приводит к перемешиванию Spark, и записывает результат в S3 в формате Parquet.

    Как видно из плана, перемешивание Spark и последующая операция сортировки для преобразования соединения занимают большую часть времени выполнения задания. Благодаря вертикальному масштабированию AWS Glue каждый работник AWS Glue совместно размещает больше задач Spark, тем самым сокращая количество обменов данными по сети.

    Масштабирование для обработки большого количества небольших файлов

    Задание AWS Glue ETL может читать тысячи или миллионы файлов из S3. Это типично для Kinesis Data Firehose или потоковых приложений, записывающих данные в S3. Драйвер Apache Spark может исчерпать память при попытке прочитать большое количество файлов. Когда это произойдет, вы увидите следующее сообщение об ошибке:

      # java.lang.OutOfMemoryError: пространство кучи Java
    # -XX: OnOutOfMemoryError = "kill -9% p"
    # Выполнение / bin / sh -c "kill -9 12039"...

    Apache Spark v2.2 может управлять примерно 650 000 файлов с использованием стандартного рабочего типа AWS Glue. Для обработки большего количества файлов AWS Glue предоставляет возможность читать входные файлы в больших группах для каждой задачи Spark для каждого рабочего AWS Glue. Для получения дополнительной информации см. Чтение входных файлов в больших группах.

    Вы можете уменьшить чрезмерный параллелизм при запуске одной задачи Apache Spark для обработки каждого файла с помощью группировки файлов AWS Glue.Этот метод снижает вероятность возникновения исключения OOM в драйвере Spark. Для настройки группировки файлов необходимо установить параметры groupFiles и groupSize. В следующем примере кода API AWS Glue DynamicFrame используется в сценарии ETL со следующими параметрами:

      dyf = glueContext.create_dynamic_frame_from_options ("s3",
        {'пути': ["s3: // input-s3-path /"],
        'recurse': Верно,
        'groupFiles': 'inPartition',
        'groupSize': '1048576'},
        format = "json")

    Вы можете настроить groupFiles для группировки файлов внутри раздела S3 в стиле Hive (inPartition) или между разделами S3 (через раздел).В большинстве сценариев группировки внутри раздела достаточно, чтобы уменьшить количество одновременных задач Spark и уменьшить объем памяти, занимаемой драйвером Spark. В тестах задания AWS Glue ETL, настроенные с опцией группировки inPartition, были примерно в семь раз быстрее, чем собственный Apache Spark v2.2, при обработке 320000 небольших файлов JSON, распределенных по 160 различным разделам S3. Большая часть времени в Apache Spark тратится на построение индекса в памяти при перечислении файлов S3 и планировании большого количества краткосрочных задач для обработки каждого файла.При включенной группировке AWS Glue тестовое задание AWS Glue ETL может обрабатывать более 1 миллиона файлов с использованием стандартного рабочего типа AWS Glue.

    groupSize - это необязательное поле, которое позволяет настроить объем данных, которые каждая задача Spark читает и обрабатывает как один раздел AWS Glue DynamicFrame. Пользователи могут установить groupSize, если они знают распределение размеров файлов перед запуском задания. Параметр groupSize позволяет контролировать количество разделов AWS Glue DynamicFrame, которое также преобразуется в количество выходных файлов.Однако использование значительно меньшего или большого groupSize может привести к значительному параллелизму задач или недостаточному использованию кластера, соответственно.

    По умолчанию AWS Glue автоматически включает группировку без какой-либо ручной настройки, когда количество входных файлов или параллелизм задач превышает пороговое значение в 50 000. Значение по умолчанию для параметра groupFiles - inPartition, поэтому каждая задача Spark читает файлы только в одном разделе S3. AWS Glue автоматически вычисляет параметр groupSize и настраивает его для уменьшения чрезмерного параллелизма, а также использует вычислительные ресурсы кластера с достаточным количеством задач Spark, выполняемых параллельно.

    Разделение данных и предикаты развертывания

    Разделение на разделы стало важным методом организации наборов данных, чтобы различные системы больших данных могли эффективно запрашивать их. Иерархическая структура каталогов организует данные на основе различных значений одного или нескольких столбцов. Например, вы можете разделить журналы приложений в S3 по дате, разбив их по годам, месяцам и дням. Файлы, соответствующие данным за один день, получают префикс, например:

    s3: // my_bucket / журналов / год = 2018 / месяц = ​​01 / день = 23/

    Предикатные раскрытия для столбцов раздела

    AWS Glue поддерживает сдвигающих вниз предикатов, которые определяют критерии фильтрации для столбцов разделения, заполненных для таблицы в каталоге данных AWS Glue.Вместо того, чтобы читать все данные и фильтровать результаты во время выполнения, вы можете предоставить предикат SQL в форме предложения WHERE в столбце раздела. Например, предположим, что таблица разделена по столбцу года, и выполните команду SELECT * FROM table WHERE year = 2019. year представляет столбец раздела, а 2019 представляет критерии фильтра.

    AWS Glue перечисляет и считывает только те файлы из разделов S3, которые удовлетворяют предикату и необходимы для обработки.

    Для этого укажите предикат с помощью языка выражений Spark SQL в качестве дополнительного параметра метода getCatalogSource AWS Glue DynamicFrame.Этот предикат может быть любым выражением SQL или определяемой пользователем функцией, вычисляющей логическое значение, если для фильтрации используются только столбцы раздела.

    Этот пример демонстрирует эту функциональность с набором данных событий Github, разделенных по годам, месяцам и дням. В следующем примере кода считываются только те разделы S3, которые связаны с событиями, произошедшими в выходные дни:

     % искры

    val partitionPredicate = "date_format (to_date (concat (год, '-', месяц, '-', день)), 'E') in ('Sat', 'Sun')"

    val pushdownEvents = glueContext.getCatalogSource (
       база данных = "githubarchive_month",
       tableName = "данные",
       pushDownPredicate = partitionPredicate) .getDynamicFrame ()

    Здесь вы можете использовать функцию Concat строк SparkSQL для создания строки даты. Функция to_date преобразует ее в объект даты, а функция date_format с шаблоном «E» преобразует дату в трехсимвольный день недели (например, понедельник или вторник). Дополнительные сведения об этих функциях, выражениях Spark SQL и пользовательских функциях в целом см. В Руководстве по Spark SQL, DataFrames и наборам данных и в списке функций на веб-сайте Apache Spark.

    При сокращении разделов каталога данных AWS Glue производительность заданий AWS Glue ETL значительно повышается. Это сокращает время, необходимое механизму запросов Spark для перечисления файлов в S3, а также чтения и обработки данных во время выполнения. Вы можете добиться дальнейшего улучшения, исключив дополнительные разделы, используя предикаты с более высокой избирательностью.

    Разделение данных до и во время записи в S3

    По умолчанию данные не разделяются при записи результатов из AWS Glue DynamicFrame - все выходные файлы записываются на верхнем уровне по указанному пути вывода.AWS Glue позволяет разбивать результаты DynamicFrame, передавая параметр partitionKeys при создании приемника. Например, следующий пример кода записывает набор данных в формате Parquet в S3, разделенный по столбцу типа:

     % искры

    glueContext.getSinkWithFormat (
        connectionType = "s3",
        options = JsonOptions (Map ("путь" -> "$ outpath", "partitionKeys" -> Seq ("тип"))),
        format = "parquet"). writeDynamicFrame (projectedEvents)
    .

    В этом примере $ outpath является заполнителем для базового пути вывода в S3.Параметр partitionKeys соответствует именам столбцов, используемых для разделения вывода в S3. Когда вы выполняете операцию записи, она удаляет столбец типа из отдельных записей и кодирует его в структуре каталогов. Чтобы продемонстрировать это, вы можете указать путь вывода, используя следующую команду aws s3 ls из интерфейса командной строки AWS:

      PRE type = CommitCommentEvent /
    Тип PRE = CreateEvent /
    Тип PRE = DeleteEvent /
    Тип PRE = ForkEvent /
    Тип PRE = GollumEvent /
    Тип PRE = IssueCommentEvent /
    Тип PRE = IssuesEvent /
    Тип PRE = MemberEvent /
    Тип PRE = PublicEvent /
    Тип PRE = PullRequestEvent /
    Тип PRE = PullRequestReviewCommentEvent /
    Тип PRE = PushEvent /
    Тип PRE = ReleaseEvent /
    Тип PRE = WatchEvent /

    Для получения дополнительной информации см. Aws.s3. ls в Справочнике команд интерфейса командной строки AWS.

    Как правило, следует выбирать столбцы для ключей partitionKeys, которые имеют более низкую мощность и чаще всего используются для фильтрации или группировки результатов запроса. Например, при анализе журналов AWS CloudTrail обычно ищут события, произошедшие в промежутке между датами. Следовательно, разделение данных CloudTrail по годам, месяцам и дням повысит производительность запросов и уменьшит объем данных, которые необходимо сканировать, чтобы получить ответ.

    Разделение вывода имеет двоякое преимущество. Во-первых, это сокращает время выполнения запросов конечных пользователей. Во-вторых, наличие соответствующей схемы секционирования помогает избежать дорогостоящих операций перестановки Spark в последующих заданиях AWS Glue ETL при объединении нескольких заданий в конвейер данных. Дополнительную информацию см. В разделе Работа с секционированными данными в AWS Glue.

    Разделы в стиле S3 или Hive отличаются от разделов Spark RDD или DynamicFrame. Разделение Spark связано с тем, как Spark или AWS Glue разбивает большой набор данных на более мелкие и более управляемые фрагменты для параллельного чтения и применения преобразований.Рабочие AWS Glue управляют этим типом разделения памяти. Вы можете дополнительно управлять разделами Spark, используя функции повторного разбиения или объединения в DynamicFrames в любой момент во время выполнения задания и до того, как данные будут записаны в S3. Вы можете установить количество разделов, используя функцию повторного разбиения, либо явно указав общее количество разделов, либо выбрав столбцы для разделения данных.

    Повторное разбиение набора данных с помощью функций повторного разбиения или объединения часто приводит к тому, что рабочие AWS Glue обмениваются (перемешивают) данными, что может повлиять на время выполнения задания и увеличить нагрузку на память.Напротив, запись данных в S3 с секционированием в стиле Hive не требует перетасовки данных и сортирует их только локально на каждом из рабочих узлов. Количество выходных файлов в S3 без разделения в стиле Hive примерно соответствует количеству разделов Spark. Напротив, количество выходных файлов в S3 с разделением в стиле Hive может варьироваться в зависимости от распределения ключей разделов для каждого рабочего AWS Glue.

    Заключение

    В этом посте показано, как масштабировать ваши ETL-задания и приложения Apache Spark на AWS Glue как для вычислительных, так и для ресурсоемких задач.AWS Glue обеспечивает более быстрое выполнение заданий и эффективное управление памятью за счет параллелизма набора данных и различных типов работников AWS Glue. Это также помогает преодолеть проблемы обработки большого количества небольших файлов за счет автоматической регулировки параллелизма рабочей нагрузки и кластера. Задания AWS Glue ETL используют каталог данных AWS Glue и обеспечивают бесшовное сокращение разделов с помощью предикатов. Это также позволяет эффективно разбивать наборы данных в S3 для более быстрых запросов нижележащими приложениями Apache Spark и другими аналитическими механизмами, такими как Amazon Athena и Amazon Redshift.Мы надеемся, что вы попробуете эти передовые методы для своих приложений Apache Spark на AWS Glue.

    Во второй публикации этой серии будет показано, как использовать функции AWS Glue для пакетной обработки больших наборов исторических данных и постепенной обработки дельт в озерах данных S3. В нем также показано, как использовать настраиваемый писатель AWS Glue Parquet для более быстрого выполнения заданий.


    Об авторе

    Мохит Саксена - технический руководитель AWS Glue .Его страсть - создание масштабируемых распределенных систем для эффективного управления данными в облаке. Он также любит смотреть фильмы и читать о последних технологиях.

    Ethernet Frame - обзор

    9.6 Служба виртуальной выделенной линии

    Службы VLL - это службы точка-точка для передачи общих протоколов уровня 2, таких как Ethernet, Frame Relay, асинхронный режим передачи (ATM), точка-точка Протокол (PPP) и управление каналом передачи данных высокого уровня (HDLC).Каждый из этих протоколов канального уровня повсеместно используется в глобальных системах передачи данных и голоса. В попытке предоставить общий транспорт для этих протоколов был разработан ряд документов IETF RFC для их инкапсуляции в пакеты меток MPLS. Эта инкапсуляция обычно называется инкапсуляцией Мартини в честь Луки Мартини, первоначального автора.

    С точки зрения QoS каждый из этих протоколов требует определенного уровня обслуживания. Например, ATM может быть развернут в одном из пяти режимов: постоянная скорость передачи данных (CBR), переменная скорость передачи данных в реальном времени (RT-VBR), переменная скорость передачи данных не в реальном времени (NRT-VBR), доступная скорость передачи данных ( ABR) и Unspecified Bit Rate (UBR).Каждый из этих режимов требует разной обработки как на границе, так и в ядре сети MPLS.

    Обычно эти протоколы канального уровня имеют допуски атрибутов QoS, показанные в таблице 9.4.

    Таблица 9.4. Атрибуты QoS протокола виртуального выделенного канала

    Средний
    Протокол канального уровня Задержка Джиттер Потеря
    HDLC / PPP Низкий Низкий Низкий кадр Средний Средний
    ATM CBR Низкий Низкий Низкий
    ATM RT-VBR Средний Низкий
    VR Низкий VR 9163 Низкий Средний Средний
    ATM ABR Средний Высокий Высокий
    ATM UBR Высокий Высокий Ethernet 916 935 Средний 916 935 916 935 916 935 Средний 916 935 916 935 916 935 Средний

    Обратите внимание, что Таблица 9.4 не принимает во внимание тип информации, переносимой в каждом из протоколов канального уровня, и предполагает, что правильный тип услуги используется в правильном контексте и может использоваться только в качестве общего руководства.

    Разграничение услуг на каналах HDLC / PPP для каждого физического канала; Однако Ethernet, Frame Relay и ATM могут мультиплексировать несколько сервисов на одном физическом интерфейсе. Cisco IOS предоставляет интерфейс командной строки для поддержки нескольких подинтерфейсов на одном физическом интерфейсе.Далее показан типичный пример маркировки QoS на границе. На иллюстрации мы замечаем, что карты политик прикреплены к отдельным субинтерфейсам для различных типов инкапсуляции. В нашей иллюстрации мы рассматриваем типы инкапсуляции Ethernet, ATM и Frame Relay, и каждый из них представляет собой двухточечную VPN уровня 2.

    Конфигурация виртуальной выделенной линии

    !

    интерфейс GigabitEthernet11 / 4

    !

    интерфейс GigabitEthernet11 / 4.100

    инкапсуляция dot1Q 150

    xconnect 1.1.1.1 100 mpls инкапсуляции

    ввод политики обслуживания <карта политики)

    !

    !

    интерфейс Serial0

    инкапсуляция frame-relay

    !

    интерфейс Serial0.1 точка-точка

    IP-адрес 3.1.3.1 255.255.255.0

    frame-relay interface-dlci 140

    вход политики обслуживания <карта политик)

    !

    интерфейс ATM2 / 0

    !

    интерфейс ATM2 / 0.1 точка-точка

    IP-адрес 1.1.0.13 255.255.255.0

    no ip Directed-broadcast

    pvc 0/100

    service-policy input

    !

    Конец

    Далее следуют другие примеры конфигураций, чтобы помочь читателю понять эту концепцию более подробно. В нашей иллюстрации «Конфигурация ATM-over-MPLS» мы создаем карту политик с именем ATMoMPLS с ограничителем для принудительного выполнения CIR и соответствующим образом маркируем трафик экспериментальным значением MPLS, равным 5. Эта карта политик дополнительно прикрепляется к интерфейсу ATM, который размещает сеть VPN уровня 2 ATM-over-MPLS.

    Конфигурация ATM-over-MPLS

    !

    !

    class-map match-any ATMoMPLS

    match input-interface ATM6 / 0 ← Весь трафик на главном интерфейсе / субинтерфейсе совпадает

    !

    policy-map ATMoMPLS

    class ATMoMPLS ← Общая политика для всего трафика на интерфейсах / субинтерфейсах

    Police Cir 128000 bc 16000 be 16000

    Compl-action set-mpls-exp-send 5

    превышают -акция дроп

    !

    интерфейс ATM6 / 0

    вход политики обслуживания ATMoMPLS

    xconnect 192.168.2.1 20000 мплс инкапсуляции

    !

    Конец

    На нашей иллюстрации «Конфигурация на основе порта EoMPLS» создается карта политик с именем REALTIME-Ingress для маркировки всего трафика экспериментальным значением MPLS, равным 5. Эта карта политик дополнительно прикрепляется к интерфейсу Ethernet, на котором размещается VPN уровня 2 Ethernet через MPLS.

    Конфигурация на основе портов EoMPLS

    !

    !

    !

    Mls qos

    !

    mls qos marking ignore port-trust

    !

    сопоставление карты классов любое REALTIME-Ingress

    описание ### Соответствие любому ###

    соответствие любому

    !

    policy-map REALTIME-Ingress

    класс REALTIME-Ingress

    установить mpls экспериментальную верстку 5 -------- Установить MPLS EXP 5!

    !

    !

    интерфейс GigabitEthernet1 / 3

    описание ### Ссылка на CE - EWS Layer2 VPN Customer ###

    без IP-адреса

    xconnect 3.

    Устройство каркасных перегородок: Перегородки в каркасном доме: внутренние и межкомнатные перегородки

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
