Принцип работы клапанов для унитаза — Добродушный Сантехник

В этом посте я расскажу принцип работы сливной арматуры для бачка унитаза и принцип работы заливной арматуры с боковой и нижней подачей.

Я всё это разберу на винтики для того чтобы можно было понять принцип работы. А когда мы будем знать принцип работы мы сможем это устройство прочистить или починить, если в этом будет необходимость.

Принцип работы сливных и заливных клапанов я покажу на нескольких примерах компании «ИнкоЭр».

Арматура этого производителя устанавливается на унитазы заводов: «Церсанит», «Сантери», «Сантек», «Роса», «Дела», «Керамин» и прочие.  Эта сливная или заливная арматура подойдет на унитазы других производителей. Самое важное, чтобы диаметр заливного отверстия был под резьбу 1/2 дюйма,


а диаметр сливного отверстия был в районе 61-65 мм.

Вода в бачок унитаза попадает через заливной клапан. Вот с заливного клапана я и начну. И начну я с самого древнего заливного клапана, который устанавливался ещё на старые советские бачки для унитазов.


Он самый пожилой и постепенно уходит в не бытие.

Принцип работы этого клапана я покажу с той целью, чтобы его, люди, которые им уже пользуются, могли разобрать и починить, почистить в первую очередь. Чтобы не боялись разбирать. Ну, а если пришла пора менять я рекомендую менять вот на такой.


Более компактный и более дешевый. Но не значит, что он хуже.

Из чего же он состоит?

Поплавок из полимера,

металлическое коромысло,

держатель коромысла,


ось держателя,

удерживающая гайка,

прокладка,

гайка корпуса,

резьбовая часть корпуса,


сам корпус,

мембрана,

толкатель на который давит держатель коромысла

и заливная трубка.


Принцип действия простой. Набирается вода. Поплавок всплывает.Весь  этот механизм давит на толкатель.


Толкатель давит на мембрану, а мембрана в свою очередь затыкает проход воде.


Может показаться зачем нужна такая длинная резьба? На самом деле всё просто. В эту резьбу прячется фильтр.

Если в бачок перестала набираться вода вот что можно предпринять в случае с этим клапаном. Для начала необходимо убедиться в том, что вода до клапана уже доходит. Выключить воду. Снять подводку и проверить не забит ли сетчатый фильтр. Если его нет, тогда придется снять клапан.

Как снять клапан смотрите предыдущий пост.

Течёт унитаз? Почини сам! Легко!✓ Прозрачный бачок.

Открутите гайку корпуса.

Разделите клапан.

На резьбовой части есть сопло.

Прочистите его, например, проволокой в обратную сторону тока воды. Извлеките мембрану и промойте её. Промойте все части в воде и соберите всё в обратной последовательности. Если серьезных повреждений нет, то после этого клапан будет работать дальше.

Обратите внимание, клапан нельзя собрать неправильно.

В определённом месте у клапана есть стык между частями. Совместите эти пазы и закрутите соединяющую гайку.


А вот эта трубка нужна для того, чтобы вода при наполнении в бак не создавала слишком много шума.


В моём случае бак сделан гораздо большего размера, чем он бывает на самом деле. Сделан он специально для того чтобы полностью показать работу арматуры и способы регулировки по высоте.

Второй тип заливного клапан с боковой подачей воды.


Как я уже сказал ранее вот этот

вы можете смело менять на этот.


Он тоже очень хорошо подойдет в старый советский унитаз если у кого-то таковой ещё остался.


Из чего он состоит? Поплавок, толкатель, гайка, косая шайба.

Нужна на тот случай если стенка бачка немного наклонена во внутрь.

С помощью этой шайбы можно выровнять клапан подачи в вертикальное положение. Сейчас вы видите, что его можно наклонить в ту или иную сторону в любом направлении.


Эластичная уплотнительная конусовидная прокладка с углом 120°С,

два последовательных рычага, штанга по которой передвигается поплавок и эта же штанга является удлинителем потока,


фильтр, сам корпус, который состоит из резьбовой части с соплом и основной частью корпуса в которой лежит шток и эластичная мембрана.

Между двумя частями корпуса есть уплотнительная прокладка.


Принцип работы аналогичный. Механизм давит на шток,

шток давит на мембрану, мембрана перекрывает воду.

Принцип прочистки этого клапана аналогичен первому. С той лишь разницей, что для того чтобы разобрать клапан на две части гайку выкручивать не надо. Потому что её здесь нет.

Необходимо взяться за две части корпуса и разобрать. Раскрутить немного, повернуть, приблизительно на 30° и он разъединится.

Следующий клапан с нижней подачей воды.

Составный части: поплавок, тяга, коромысло,

держатель поплавка либо направляющая поплавка.


Удлинитель направляющей.

Удлинитель держателя нужен на тот случай, если мой бачок слишком глубокий и я хочу повысить уровень набираемой воды. В таком случае я перемещаю поплавок, как можно выше. Для того чтобы он не соскочил я устанавливаю удлинитель.


Корпус клапана из двух частей, резьбовая часть с соплом,

вторая часть с толкателем и мембраной,


гайка, фильтр, конусная прокладка, наклонная шайба.


Принцип работы аналогичен первому с той лишь разницей, что он не горизонтальный, а вертикальный.

Четвертый тип арматуры с нижней подачи воды.

Поплавок, толкатель,

направляющая поплавка, которая является частью корпуса клапана,

удлинитель направляющей, если у вас глубокий бачок, коромысло, ось коромысла, гайка скрепляющая обе части корпуса,

толкатель, эластичный уплотнитель, мембрана,

возвратный элемент, который воду перенаправляет вниз для бесшумного наполнения бака,


вторая часть корпуса с металлической резьбой внутри которого установлен обратный клапан.


Обратный клапан, в принципе, не нужен, потому что когда клапан закрывается вода все равно из него не вытекает, но для некоторых производителей унитазов вопрос принципиальный.

Поэтому компания «ИнкоЭр» производит и такие клапаны.

Пятый вид клапана аналогичен тому о котором я только что рассказал с той лишь разницей, что внутри его нет обратного клапана и он имеет не металлическую резьбу, а полимерную.


По надежности пластиковая резьба не уступает металлической в этом случае.


Но для некоторых производителей важна именно металлическая резьба.

Пожалуй стоит проверить сколько держит клапан с металлической резьбой и с пластиковой. Не то чтобы сколько держит, а посмотреть, что быстрее лопнет клапан разорвется или гибкая подводка с резьбы слезет. Я думаю в конце мы это сделаем. Для прочистки этого клапана необходимо открутить гайку и прочистить чем-нибудь вроде проволочки в обратном направлении.

Это если фильтра не было или если фильтр прочистили, а вода все равно не наполняется. Для этой операции необязательно снимать клапан с бачка. Ну а проверить клапан на разрыв, думаю надо сейчас.

Первым под рукой оказался клапан с металлической резьбой.

Я не стал его ставить в прозрачный бачок, т.к. ждал разрыва клапана и прозрачный бачок боялся повредить. Установил штатный бачок.

Налил в него воды и ждал взлета клапана. Но нет, гибкую подводку не сорвало да и клапан не бахнул. Клапан не пропускает воду в закрытом положении вплоть до 20 бар.

Хотя рабочее давлении в 2-е ниже. После 20 бар клапан с ударом начал пропускать воду. Даже после срыва свои 12 бар он держит.


Второй клапан с полимерной резьбой показал аналогичный результат.


Я их оба разобрал, чтобы посмотреть повреждения. При вскрытии повреждений не было обнаружено.


Собрал обратно. Проверил. Оба клапана в рабочем состоянии. Тогда я привязал поплавок в закрытом положении проволокой и повторил тест. Результат тот же на одном и втором клапане.


После срыва клапан пропускает воду давление которого превышает 12 бар. А до 12 держит. В результате того, что внутри при разборе не было обнаружено повреждений могу полагать, что давлением просто смещает прокладку. После пересборки клапан вновь готов к работе.

Получается, что этим клапаном избыточное давление не так страшно, как мне казалось на первый взгляд. И за выскакивание клапана из бачка во время эксплуатации можно не беспокоиться.

Мне задали вопрос: какое давление может перекрыть клапан? Официально рабочее давление этих заливных клапанов равняется 10 барам. Но наполняемость воды начинается от 0,5 бар либо от 0,1 бар у таких клапанов.


Внешне заливные клапаны вроде как ни чем не примечательны, но в них есть некоторые инженерные решения которые позволяют этим клапанам работать максимально тихо и закрываться быстро когда вода наполняется в бак.

Качество работы клапана мало зависит от степени загрязненности воды. Они могут быть установлены в бачке с различной кривизной стенок. За счет конусовидной прокладки с углом 120°С наклонной шайбой.

При том, что клапаны постарались сделать максимально эффективными они остаются доступными по цене. Чтобы убедиться вы можете зайти в поисковик и поискать клапаны «ИнкоЭр» и убедиться, что они стоят не дорого.

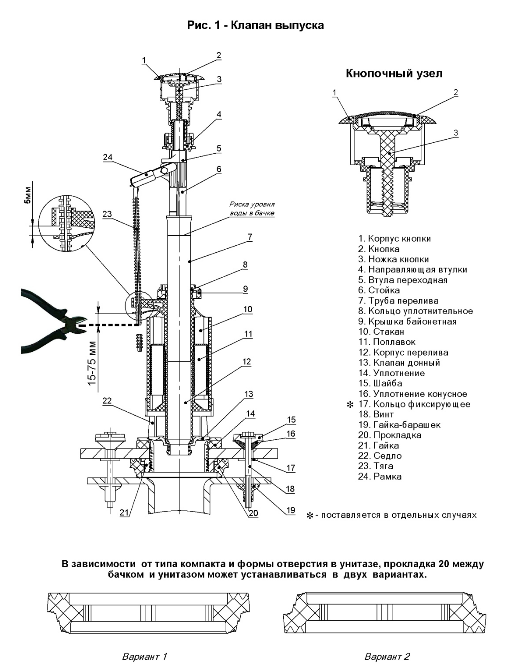

Теперь я расскажу о принципе работы сливного клапана.


У всех сливных клапанов компании «ИнкоЭр» основа одинакова. Функциональность клапанов меняется в зависимости от того какие дополнительные элементы устанавливаются на эти клапаны.

Преимущества такой конструкции заключается в том, что если вы захотите поставить другой клапан, например, клапан где была ручка, вы захотели поставить кнопку или вы захотели поставить кнопку с двойным сливом. Или вы захотели поставить арматуру с двойным автоматическим сливом. Во всех этих случаях вам не надо снимать бачок и менять гнездо или седло.

Достаточно выкрутить и поставить новый клапан. Как это сделать я писал в предыдущем посте.

В основу клапана входит: седло, гайка, прокладка,

выдвижная трубка перелива,


крайне эластичная прокладка, удерживающая площадка под шайбу,

направляющая, дно корпуса клапана, поплавок автоматического слива,

красная крышка корпуса или синяя версия элит. Инженеры постарались сделать максимально простую и надежную конструкцию для долговечной работы клапана. Одно из инженерных решений это кромка гнезда клапана.

Она имеет острую форму. Уплотнитель клапана сделал из эластичного материала стойкого к агрессивным средам, которые могут содержаться в водопроводной воде.

Так или иначе вода не является идеально чистой и со временем клапан и сам бак покрываются коричневым налетом.

Так вот эта связка, седло и клапан, спроектированы так, что под давлением воды при заполнении бака клапан проседает, а прокладка прожимается глубже очищая таким образом себя и кромку седла.


В результате этого, самое важное пятно герметичности — это эластичный уплотнитель и острая кромка гнезда клапана всегда остаются чистыми.


Тем не менее, если ваш сливной клапан начинает пропускать воду, необязательно должен быть клапан компании «ИнкоЭр», разберите клапан и посмотрите состояние резинового уплотнителя и гнезда/седло, где прокладка касается пластиковой части. Если есть необходимость прочистите таким образом, чтобы не повредить гнездо и не разорвать эластичную прокладку.

Со слов производителя с момента создания такой конструкции клапана со стороны пользователей не было ни одной жалобы на не герметичность сливной арматуры.

Довольно часто люди мне задают вопрос: почему плохо сливается вода в унитаз из бака? Вроде уже все, что можно отрегулировано и кнопка нажимается до самого некуда, и наполнение бака сделано максимальным, а когда спускаешь вода идет так себе? Так вот, сейчас я расскажу, как эта проблема решена инженерами компании «ИнкоЭр».

Интенсивность потока слива воды в этой арматуре не зависит от того малый это спуск или полный.


В обоих случаях при спуске клапан открывает сливное отверстие полностью. Вода попадает в отверстие со всех сторон. Во время спуска в бачке создаётся разряжение, что препятствует свободному вытеканию воды из бака.


Некоторые производители делают отверстия в задней части бака для свободного попадания воздуха в бак, но не все к этому готовы.


В моём случае в стенках бака нет ни одного отверстия.

Производитель предлагает кнопку со специальным сопуном, который обеспечивает проникновение воздуха в бак в достаточном количестве.


В результате этих двух инженерных решений обеспечивается интенсивный слив близкий к двум литрам в секунду. Тогда, как у других производителей интенсивность слива может быть 1,2 или 1,5 литра в секунду. Собственно это и есть ответ почему в некоторых унитазах вода сливается плохо, а в некоторых она сливается хорошо. Всё очень сильно зависит от конструкции арматуры.

Основу клапана я показал, а теперь я покажу, что к ним приделывают для того чтобы получить всё то разное о чем я сейчас буду рассказывать. Начну с самого простого спускного механизма по средствам поднятия ручки вверх.


Особенно популярен такой механизм у людей пожилого возраста. Ввиду того, что вытянуть ручку проще, чем нажать пальцем кнопку.


Этот клапан состоит из основы плюс: удлинительная трубка перелива, фиксатор этой трубки,

удерживающая основа и гайка для крышки.


Регулируемый резьбовой шток, ручка, держатель тяги привода, гайка штока,

тяга привода подъёма клапана.


Монтируется очень просто. Тело клапана установил, закрутил гайки удерживающие ручку, соединил тягой клапан и шток. Шток продел через отверстие. Всё готово.


Регулировка.

Для того чтобы отрегулировать арматуру под высоту бачка нет никаких проблем. Я ослабляю гайку, которая удерживает удлинитель трубки перелива.

Приподнимаю её вверх для того чтобы отрегулировать по высоте, чтобы мне можно было наполнить водой побольше чем установлено сейчас.


Обратите внимание, когда вы будете устанавливать трубку перелива, не установите её слишком высоко. Трубка перелива должна быть установлена ниже, чем края бака. Не края, а дополнительные отверстия.

Например, справа или слева и сзади могут быть отверстия для подачи воздуха. То, о чем я писал ранее. Отрегулировали, подняли трубку перелива, закрутили гаечку. После чего тягу, которую тянет сам клапан,

её легко отсоединить, отодвинуть в сторону, поднять на нужную высоту и защелкнуть обратно. А гаечку необходимо закрутить таким образом, чтобы она была близко к самому клапану.


Благодаря этой гаечки во время слива можно остановить поток. Функция называется стоп-поток. Когда вы дернули за ручку ручка остается в поднятом положении до тех пор пока вся вода не стечет из бака. Для того чтобы остановить поток, допустим, вы решили, что вам все воду сливать не надо, вам было достаточно того, что уже стекло. В этом случае необходимо ударить по ручке и таким образом клапан перекроет воду обратно.

Следующий клапан — это клапан кнопочный. Состоит из основы. К ней добавляется:


немного другая трубка перелива без резьбы,

удлинительная трубка перелива,

гайка на шлицах,


две стойки клапана,

два фиксатора регулировочных стояк клапана,

регулировочные стойки клапана с цифрами,

тяга,

коромысло,


толкатель с резьбой и возвратной пружиной,

белая кнопка, которая годится для скрытой установки в бак под отверстие 40 мм


и для бачков, где отверстие для штока 24 мм.


Эта кнопка может быть установлена на крышку с диаметрами под клапан 24 мм или 40 мм.

Для регулировки сливной арматуры под высоту бака достаточно поднять оба красных фиксатора вверх и поднять или опустить регулировочные стойки так чтобы цифры совпадали.


Фиксатор перевести в положение вниз. Закрыть крышку. Закрутить кнопку и можно пользоваться. Обратите внимание, перед тем, как поднимать или опускать направляющие нужно освободить тягу. Потому что тяга вам не даст отрегулировать в нужное положение высоту арматуры. Чтобы отрегулировать высоту подъема воды клапаном заливным все очень просто. Я отсоединяю поплавок и перемещаю его выше или ниже для того чтобы повысить или понизить объем наполняемой воды.

Последнее время все чаще появляются дизайнерские бачки у которых внешняя часть немножко наклонена во внутрь бачка. В таком случае арматуру с толстым оголовком в такие баки может не подойти. В случае с этой арматурой оголовок занимает не много места и благодаря вот этим направляющим можно подрегулировать кнопку под любой бачок.


Если в таком положении оказалось, что амплитуды не достаточно, то можно взять и повернуть его на 90°. Тогда он двигается больше в одну из сторон. Обращаю внимание, что здесь можно зафиксировать сам клапан в 3-х положениях.


Третий клапан из комплекта аналогичен предыдущему с той лишь разницей, что в этом клапане уже есть блестящая кнопка. Так же как и в предыдущем при нажатии на кнопку опорожняется полный объем бака.
Прежде чем перейти к следующим клапанам я покажу принцип работы вот этого клапана.


Итак, за счет чего сливается вода? Смотрите, когда я нажимаю на кнопку вода должна сливаться до тех пор пока я её держу, потому что как только я её отпускаю на неё давит давление воды и она по всей логике должна закрыться. Клапан должен был прижаться и закрыть отверстие.


Но этого не происходит. Вопрос почему? А все по тому, что в основе клапана есть специальный поплавок, который позволяет пользователю постоянно не держать кнопку до полного опорожнения бачка.

Смотрите вода ушла. Когда она ушла ее пространство заполняет воздух.

Когда вода наполняется обратно, то в этом маленьком поплавке, который находится за красной частью корпуса,


остается воздух в следствии чего поплавок всегда вверху, пока вода в баке. А на теле трубки перелива есть зацепы для этого поплавка.

Как только я нажимаю на кнопку трубка поднимается, зацепляется за поплавок и поплавок держит клапан в верхнем положении до тех пор пока вода не выйдет полностью и поплавок не опустится отпустив за собой клапан. Вот такая простая конструкция.

Если мне не надо сливать весь объем бака, а надо слить только часть бака, в этом случае мне придется приобрести другую арматуру, которая комплектуется другой кнопкой.
Кнопка с двойным сливом. Смотрите, при нажатии на маленькую кнопку зажимаются обе, но не глубоко.


В моем случае вода стекает пока я держу кнопку. Если я нажимаю на большую, то кнопка продавливается глубже и вода сливается целиком.

Кнопку я могу отпустить, как если бы это была одинарная кнопка с полным объемом опорожнения бачка. Как это работает? Вспомните, там в основе есть поплавок, который всегда вверху, а на трубке перелива есть зацепы. При нажатии на малую кнопку клапан поднимается, но не достает до зацепов и не фиксируется в поднятом положении. А если я нажимаю на большую кнопку, то клапан приподнимается выше, как раз на то минимальное расстояние, которое необходимо для того чтобы зацепиться крючочку поплавка. С арматурой, где кнопка с двойным сливом вы можете экономить свою воду.

Следующий тип клапана это тоже клапан с двойным сливом, но здесь два автоматических слива при которых малый слив тоже регулируется. Это значит, что нажав на большую кнопку я могу один раз нажать и вода стечет полностью с бака до того пока клапан не перекроется. Тоже самое с маленькой. Я могу нажать маленькую о

запорное и впускное устройство для бачка


Одной из самых неприятных ситуаций, случающихся дома, в офисе, на предприятии и т.д., неспроста признан выход из строя арматуры унитаза. Согласитесь, столько ощутимых неудобств не создаст ни сорванный кран, ни перегоревший светильник.

Указанную проблему можно незамедлительно устранить, если знать, как выбрать и грамотно установить клапан для унитаза. Мы предельно подробно расскажем вам, какое устройство необходимо, чтобы закрыть поступление воды в бачок, а какое – чтобы слить ее оттуда.

У нас вы найдете полноценную информацию о видах сантехнических клапанов, правилах их подбора в зависимости от конструкции бачков и методах установки. В предложенной нами статье достоверные сведения, дополненные полезными схемами, фото и видео.

Содержание статьи:

Виды клапанов для унитаза

Наиболее распространенный вид — раздельный. Он применяется на всех самых популярных моделях бачков для унитазов и включает в себя механизмы для слива и набора воды, которые устанавливаются и работают автономно.

Выпускные клапаны можно разделить на виды по способу приведения в действие:

  1. Нажимные. Срабатывают путем нажатия на кнопку.
  1. Вытяжные. Приводят механизм слива в действие путем поднятия вверх штока, запирающего сливное отверстие.
  2. Рычажные. Сам рычаг может быть размещен на бачке или внизу, около унитаза. Устройство срабатывает благодаря нажатию на рычаг.

Рычажная система используется в основном в общественных уборных из-за бюджетной цены, простой конструкции и ремонтопригодности.

Впускные и сливные клапаны для унитазов являются элементами одной системы, но выполняют совершенно разные функции

Устройства нажимного типа, в свою очередь, также можно разделить на типы:

  • выпускной клапан одноуровневый (с однорежимным сливом) — оснащен одной кнопкой, при нажатии на которую из бачка сливается все содержимое;
  • одноуровневый клапан с режимом «стоп» — в таком устройстве первое нажатие приводит к подаче воды в унитаз, второе прекращает слив;
  • выпускной клапан двухуровневый (двухрежимный) — кнопка слива состоит из двух клавиш, одна из которых приводит к сливу части воды, вторая — полностью опустошает бачок.

Модели запорных клапанов можно разделить по способу подводки воды: для бокового подключения и для нижнего впуска воды.

А также по конструкционным особенностям:

  • Поршневое устройство. Впускной механизм имеет поршень, который приводиться в движение с помощью рычага. Прокладка, установленная на конце поршня, перекрывает поступление воды в бачок.
  • Мембранный клапан. Это наиболее современное устройство. В нем вместо поршневой прокладки устанавливается силиконовая или резиновая мембрана. Она позволяет бесшумно и быстро набирать воду, но очень чувствительна к ее чистоте — это является главным недостатком, который часто приводит к неисправностям.

Кроме раздельных, существует также арматура совмещенной конструкции, в которой два клапана — впускной и запорный — объединены в одну систему. Работа одного зависит от исправности другого.

Установка и может вызвать некоторую сложность у непрофессионала. В случае выхода из строя одного из элементов системы приходится менять полностью весь механизм.

Разновидностей моделей впускной арматуры много, но различия между ними не слишком значительные. Конструкции поплавка и мембранного клапана — вот главное, что меняется и усовершенствуется в этих устройствах

Принцип работы сливного и заливного клапана

Принцип работы заливного клапана основывается на действии поплавка, который, при заполнении бачка водой, поднимается и через штангу приводит в движение клапан.

Как только вода наберется до определенного уровня, клапан перекрывает воду.

Устройство сливного бачка может внешне отличаться, но принцип очень похож, и, поняв однажды, как работает механизм наполнения и слива, нетрудно будет разобраться с любым из них

В спокойном состоянии предотвращает выход воды, но срабатывает, как только нажимают на кнопку.

Одновременно, его конструкция предусматривает защиту от перелива. Защита необходима в случае неисправности поплавкового клапана для унитаза, который вдруг перестает перекрывать воду. Тогда, заполнив бачок, и затапливает помещение.

Чтобы этого не случилось, в корпусе сливного клапана предусмотрена сливная трубка. Если арматура работает нормально, то конец трубки возвышается над уровнем воды.

В случае неисправности впускного клапана верхушка оказывается ниже уровня воды, и тогда лишняя жидкость попадает в трубку и сливается в унитаз.

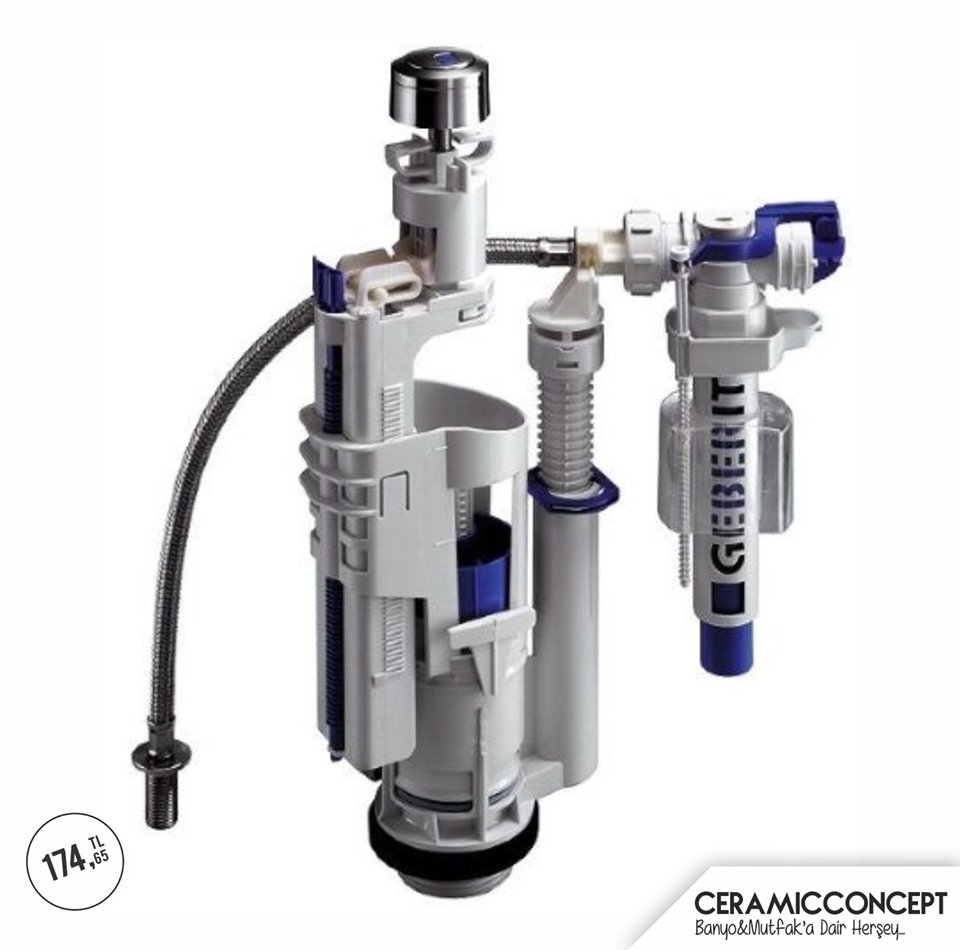

Арматура смывного бачка представляет собой комплекс устройств с клапанами, предназначенными для регулировки поступления, набора и вывода водопроводной воды из емкости:

Галерея изображений

Фото из

Спускной клапан в арматуре бачка

Крепление сливного клапана к днищу бачка

Цепочка для крепления запорного клапана

Кнопка для активизации сливного клапана

Соединение кнопочного механизма со спускным клапаном

Заливной клапан с нижней подачей воды

Нижнее подключение водопроводной воды

Наполненная воздухом регулируемая груша

Общие характеристики запорной арматуры

Водоспускная и водозапорная арматура должна выдерживать резкие перепады давления. В среднем рабочий показатель составляет от 0,4 до 15 атм.

Температура воды, при которой устройство будет нормально работать, находится в пределах от 2 до 45 °C. Рабочий ресурс составляет около 150—200 тыс. циклов.

Практически каждое устройство для слива или наполнения можно регулировать, подгоняя под высоту смывного бачка

В качестве материала для производства запорного клапана для унитаза используют:

  • Полиэтилен высокого давления. Чем плотнее этот материал, тем выше его прочность. При этом увеличение плотности снижает его ударопрочность в условиях низких температур.
  • ABS-пластик (химическое соединение акрилонитрилбудадиенстирола). Материал обладает стойкостью к механическим нагрузкам, к истиранию, воздействию агрессивных химических веществ, нечувствителен к перепадам температур.

Для каждой модели клапана производитель указывает допустимую высоту бачка, она может быть от 295 до 500 мм.

Важно также обращать внимание на присоединительный размер — при его несовпадении используют переходное кольцо.

Установка и настройка впускного клапана

Назначение впускного клапана для унитаза — регулировка набора воды в бачок унитаза. Клапан обеспечивает бесшумное и быстрое наполнение: около 7 литров за 20— 45 секунд.

Снабжается фильтром с размером ячеек около 200 мкм. В случае засорения его можно очистить и промыть водой, не извлекая из бачка. Поплавок в таком устройстве может быть открыт, а может находиться внутри защитного корпуса.

Переустановка поплавкового клапана выполняется достаточно просто. В моделях с нижним подключением клапан нужно устанавливать перед монтажом бачка.

На трубку устройства надевают резиновую прокладку, повернув ее конусной стороной к отверстию в бачке. Затем клапан просовывают в отверстие для подвода воды, надевают пластиковую шайбу (если она входит в комплект) и фиксируют гайкой. Гайку закручивают сначала рукой, а затем затягивают ключом.

Очень важно обеспечить герметичность, правильно установив резиновые прокладки. В моделях с боковым подключением защита от протечек не так важна, там подача воды размещается над уровнем наполнения бачка.

Обратить внимание также нужно на то, чтобы ни к чему не касался, иначе он не сможет свободно подниматься или опускаться вместе с уровнем воды.

Важно также установить поплавок таким образом, чтобы уровень воды находился ниже края бачка на 15 см. Некоторые модели предусматривают регулировку уровня наполнения бачка. С помощью нее можно настроить наполнение бака полностью или наполовину

Гибкий шланг присоединяется к водопроводному стояку через кран с применением ФУМ ленты. Запорный вентиль устанавливается в обязательном порядке. В случае необходимости ремонтных работ, он позволит перекрыть воду.

Восстановление работоспособности поплавкового клапана производится следующим образом:

Галерея изображений

Фото из

Перед началом работ отключаем подачу воды в бачок

Нажимаем на рычаг или кнопку смывного устройства, чтобы опорожнить бачок полностью, и просушиваем губкой изнутри

Отвинчиваем крепеж, удерживающий поплавковый клапан, чтобы обеспечить возможность для регулировки и замены при необходимости

Если сам поплавок или его держатель будут мешать производству ремонтных операций, сдвинем их

Осмотрим мембрану поплавкового клапана. Если она повреждена, берем с собой в магазин, чтобы купить аналогичную для замены

Чтобы обеспечить нормальную работу поплавковому клапану, удаляем минеральный налет, растворив ее обычным уксусом и оттирая щеткой

На штатное место испорченной мембраны устанавливаем новую, после чего возвращаем на место поплавок и закручиваем вокруг него крепеж

Открываем перекрытый перед работой шланг, поставляющий воду с смывной бачок. Следим за тем, как поплавок реагирует на изменения уровня воды в емкости. Если необходимо, корректируем его высоту

Шаг 1: Отключение поставки воды в бачок

Шаг 2: Полное опорожнение смывного бачка

Шаг 3: Откручивание крепежа поплавкового клапана

Шаг 4: Перемещение держателя поплавка

Шаг 5: Осмотр мембраны поплавкового клапана

Шаг 6: Удаление кальциевого налета вокруг клапана

Шаг 7: Установка новой мембраны и обратная сборка

Шаг 8: Проверка действия отремонтированного клапана

Если утечка обнаружена в области отсечного клапана, работы по устранению неполадки устраняют в такой последовательности:

Галерея изображений

Фото из

Шаг 1: Удаление уплотнительной гайки

Шаг 2: Демонтаж отсечного устройства

Шаг 3: Осмотр и очистка шайб вокруг клапана

Шаг 4: Установка очищенных или новых шайб

Монтаж и регулировка выпускного клапана

Механизм сливного клапана предназначен для подачи воды в унитаз. Производители выпускают множество различных конфигураций устройства.

Например, для экономичного использования воды разработана двухуровневая арматура, в которой слив может быть полным или частичным. Одноуровневые устройства иногда оснащают системой «стоп», которая прекращает процесс слива, как только отпускают кнопку.

Приобретая устройство, нужно обращать внимание на материал, из которого производят запирающие прокладки.

Если раньше отечественные производители использовали только резину, то сейчас ее все чаще делают из силикона. Этот материал не имеет механической памяти, не деформируется.

Силиконовая и резиновая прокладки, и конический выступ на седле арматуры создают несколько факторов защиты и предотвращают протекание клапана

Установка арматуры по шагам

Если механизм слива сломался или устарел, нет необходимости менять бак унитаза — нужно просто заменить неисправный элемент.

Вы хотите заменить бачок унитаза новым? Подробное руководство по замене изложено в .

Даже если модель унитаза устарела, производитель выпускает новую, но подходящее к нему устройство. Лучше, конечно, чтобы бачок и запорная арматура принадлежали одной торговой марке.

В комплект клапана для спуска воды входит спускной клапан, уплотнительная прокладка, переходное кольцо, крепления бачка к унитазу, а также подробная инструкция по монтажу

Далее, монтаж сливного клапана будет показан на примере устройства для двухрежимного слива с тросиком. Устанавливают бак на унитаз. Для этого надевают прокладку 14 на основание клапана 12.

Вам также может быть интересна информация о выборе и замене .

Схематическое изображение составных элементов клапана. Зная устройство этого приспособления, проще выполнить его настройку и регулировку

Клапан устанавливают в отверстие бака и снаружи закручивают гайку 15, на которую затем надевают прокладку 16. Она обеспечит герметичность соединения.

Болты 13 устанавливают в монтажные отверстия в определенной последовательности.

Важно сохранить последовательность крепления болтов 13 и не забыть выполнить их промежуточное крепление к баку

Устанавливают тросиковый механизм. Его окончание закрепляют в коромысле 8 так, чтобы пластиковый кожух был заведен до упора.

Затем опускают корпус спускного клапана 9 в основание 12 и закрепляют его, проворачивая вправо. Проверяют, не задевает ли устройство стенок бачка и механизма впускного клапана.

Перед установкой тросикового механизма проверяют надежность закрепления тросика в держателе. Если он высвободился в процессе транспортировки или монтажа, то его необходимо закрепить

Далее регулируют высоту трубки перелива 7. Для этого нужно сначала повернуть ее по часовой стрелке, чтобы снять с блокировки. После установки необходимой высоты ее вновь блокируют поворотом против часовой стрелки.

При правильно отрегулированной высоте трубки уровень наполнения воды не должен подниматься ближе, чем 20 мм к краю трубки перелива.

Край трубки перелива, в свою очередь, при наличии бокового отверстия бачка (для подключения к подаче воды), должен находиться ниже его на 10 и более миллиметров.

Далее закрепляют нажимную кнопку на крышке бака. Для этого предназначен специальный держатель. Соединяют кнопку с тросиком так, чтобы он не перекручивался и не цеплялся за наполнительный клапан. В бачках с нестандартным отверстием используют переходное кольцо.

При необходимости, отрегулировать уровень наполнения воды в сливном бачке унитаза можно с помощью настроек впускного клапана.

В правильно установленном устройстве, кольцо клапана, при нажатии и отпускании кнопки, должно свободно падать и плотно закрывать отверстие для слива воды. Если этого не происходит, то нужно отрегулировать длину тросика, вращая регулятор

Регулировка слива воды

Изменить объем остатка воды после полного слива можно с помощью регулятора 10 на корпусе клапана для унитаза.

Чтобы увеличить остаток, его поднимают, чтобы уменьшить — опускают. Настроить клапан таким образом, чтобы вода полностью сливалась с бачка можно, опустив регулятор до упора вниз.

Чтобы отрегулировать полный или частичный слив, производители предусматривают наличие механизма для регулировки, который позволяет установить необходимый объем смываемой воды

По схожему принципу регулируется и малый слив. Но, все же, бывают некоторые различия. В некоторых моделях рычаг для регулировки находится в свободном доступе, в иных рычаг необходимо разблокировать поворотом вправо.

И тогда, при поднятии рычажка, сливной объем уменьшится, при опускании — наоборот.

Если сливной бак переполняется, нужно отрегулировать трубку перелива. Для этого, также как и при установке, ее необходимо провернуть по часовой стрелке и установить необходимую высоту. Затем ее обратно фиксируют поворотом в обратном направлении

После проведения монтажа и регулировки проверяют работоспособность системы — кнопки малого и большого слива должны выполнять свои функции.

При нажатии на маленькую кнопку должен срабатывать малый слив, большая должна опустошать бачок почти полностью, в зависимости от настроек.

Разные модели клапанов могут настраиваться по своему, но общий смысл настроек сохраняется — он основывается на принципе работы системы

Вам также может быть полезна информация о том, как правильно .

Обслуживание сливной и впускной арматуры

Так как практически любая водопроводная вода содержит механические и химические примеси, необходимо время от времени промывать оборудование —  запорное кольцо, фильтр заливного клапана для унитаза.

Песчинки, отложение солей и ржавчины, могут вывести из строя оборудование.

Чтобы избежать сильного загрязнения, кольцо промывают водой. Чтобы добраться до него, откручивают кнопку слива, снимают крышку бака. Вытягивают корпус клапана, проворачивая его против часовой стрелки.

Для устранения течи в районе сливного клапана чаще всего требуется провести его замену:

Галерея изображений

Фото из

Шаг 1: Отключение воды и осушение бачка

Шаг 2: Ослабление гайки на подаче воды в бачок

Шаг 3: Развинчивание крепления смывного бачка к унитазу

Шаг 4: Демонтаж бачка для замены клапана

Шаг 5: Удаление старого клапана с контргайкой

Шаг 6: Раскрой трубы сливного клапана

Шаг 7: Установка нового сливного клапана

Шаг 8: Обратная установка и крепление бачка

Очищают детали без применения агрессивных моющих средств, таких, которые имеют в своем составе абразивные частицы, органические растворители, щелочные или кислотосодержащие вещества.

Запорное кольцо сливного механизма унитаза также вынимают для очистки. Чтобы его снять, нужно сначала извлечь фиксатор

Выводы и полезное видео по теме

Как работает арматура сливного бачка:

Как правильно установить унитаз, бачок, сливной и заливной клапаны:

Всем известна истина: хочешь сделать хорошо — сделай сам. Это касается и установки клапанов для унитаза. Разобравшись в технических нюансах, вы вполне сможете самостоятельно установить и настроить арматуру.

Вы неоднократно меняли арматуру сливного бачка и можете дать полезные рекомендации новичкам в этом деле? Не стесняйтесь, поделитесь своим опытом. Или у вас возникли вопросы по монтажу или регулировке? Задавайте их, пожалуйста, в комментариях под этой статьей.

Устройство смывного бачка с нижней подводкой воды

Главное меню » Квартира » Туалет » Что предпочесть: запорную арматуру для унитаза с нижней или боковой подводкой?

Что предпочесть: запорную арматуру для унитаза с нижней или боковой подводкой?

Современное жилье практически невозможно представить без благоустроенной туалетной комнаты (или совмещенного санузла). Унитаз стал привычным сантехническим прибором в каждой квартире, доме и офисе. Его конструкция кажется большинству обывателей сложной, и ремонтные работы доверяются в большинстве случаев профессиональным сантехникам.

Между тем, если вы неоднократно прибегали к их услугам, наверняка сталкивались со следующей ситуацией: пришедший по вызову мастер снимает крышку с бачка унитаза, минуту-две «колдует», затем сообщает, что работа сделана. При этом даже не открывая своего чемоданчика с инструментом и запасными частями.

Это свидетельствует о том, что большинство неполадок, связанных с запорным механизмом бачка унитаза, устранить весьма просто. И нет нужды обращаться к услугам сантехника, ожидать его визита и тратить лишние средства на оплату его труда.

Механизм действия, устройство и различия

Конструкция, выполняющая функцию заполнения емкости водой, подразделяется на две основные разновидности:

  • с верхним (боковым) подключением;
  • с нижним подключением.

Запорная арматура для унитаза с боковой подводкой применяется в большинстве современных модификациях сливных бачков бюджетного сегмента – исполнения типа «компакт» и предназначенных для установки на некоторой высоте от унитаза. Она отличается простотой монтажа и легкостью проведения ремонтных, регулировочных работ .

Если подключение сбоку

Составляющие такого механизма следующие:

  • Запорный клапан мембранного либо штокового типа. В отечественных вариантах исполнения чаще применяется более недорогая штоковая конструкция.
  • Рычаг управления (штанга). Бывает выполненным из латуни либо пластика.
  • Поплавок. Может быть изготовлен из вспененного материала либо представлять собой полую пластиковую емкость.
  • Наливная трубка. Предназначена для уменьшения шума, производимого оттоком жидкости при заполнении резервуара.

Существуют современные модификации с поплавком, двигающимся по вертикальной направляющей, но поскольку эта конструкция является основной для системы с нижней подводкой, ее строение и принцип действия будет освещен в следующем подразделе.

Принцип действия заливного механизма с горизонтальным расположением управляющего устройства следующий:

  1. При понижении уровня воды в емкости (осуществлении смыва) поплавковое устройство опускается, увлекая за собой штангу, которая открывает запорный клапан.
  2. Жидкость начинает поступать в емкость, поднимая управляющий элемент.
  3. В случае использования штокового клапана поток уменьшается постепенно, а при применении мембранного – перекрывается сразу и полностью по достижении определенного уровня.

Если снизу

Основными конструктивными элементами запорной арматуры для сливного бачка унитаза с нижней подводкой являются:

  • поплавок;
  • направляющая;
  • стакан, в который опускается поплавковое устройство при сливе жидкости из резервуара;
  • тяга, прикрепленная, с одной стороны, к поплавку, с другой – к запорному приспособлению;
  • мембранный клапан.

Принцип действия устройства смывного бачка с нижней подводкой воды такой:

  1. При опорожнении накопительного резервуара унитаза поплавок опускается по направляющей.
  2. Тяга передает усилие на мембранный клапан, открывая его.
  3. Начинается поступление воды в резервуар.
  4. Поплавковая камера поднимается до уровня, ограничиваемого размерами управляющей тяги, после чего клапан перекрывается, прекращая подачу жидкости в емкость.

Частая поломка арматуры унитаза — непрекращающееся подтекание воды и последующие за этим расходы и ржавчина. Узнайте, что делать, если сливной бачок не держит воду .

А вы знаете, как самостоятельно установить сливной бачок на унитаз? Это несложно, надо лишь следовать инструкции .

А из этой статьи http://sansovet.com/remont/unitazy/bachki-s-knopkami.html вы узнаете, как отремонтировать сливной бачок с кнопкой.

Как самостоятельно отрегулировать?

Регулировка сливного бачка унитаза с нижним подводом воды осуществляется простым вращением регулировочного винта. определяющего положение поплавка на тяге. Для увеличения максимального наполнения жидкости необходимо вращать винт против часовой стрелки, для уменьшения – по часовой стрелке.

Для настройки уровня воды в накопительном резервуаре с боковой подводкой и горизонтальным расположением управляющего устройства необходимо перемещать поплавковую камеру вдоль штанги.

Увеличивая размер рычага, можно добиться повышения уровня заполнения резервуара и наоборот. Для этого необходимо открутить крепежный винт (или барашек), переместить его в нужное положение и зафиксировать. Либо просто передвинуть поплавок по зубчатой пластмассовой тяге.

В конструкциях с металлической штангой изменение уровня наполнения емкости можно отрегулировать, просто подогнув штангу в нужную сторону.

Сравнение обоих видов и их недостатков

Какое запорное устройство для сливного бачка унитаза следует предпочесть – с верхней или нижней подводкой? Первая конструкция применяется уже давно. Ее преимущества – простота монтажа и обслуживания. Недостатками считаются:

  • Повышенная шумность при наполнении резервуара. Обычно для уменьшения шума применяется наливная трубка из мягкого полимера. Но с течением времени она может спадать с патрубка, приводя к повышенной шумности набора воды.

К тому же отсоединенная наливная трубка вполне может попасть между грушей и сливным отверстием, препятствуя его запиранию и приводя к постоянной утечке (следовательно и притоку) воды.

  • При использовании конструкции с штоковым клапаном, постепенно перекрывающим поток воды в резервуар, наполнение до максимального уровня может происходить в течение нескольких минут. что не всегда удобно, особенно при установке в туалете общественного, офисного здания.
  • Еще одной неприятностью, характерной для арматуры с верхним подключением и горизонтальным расположением управляющего элемента, является его смещение либо открепление от штанги в процессе эксплуатации. что потребует вмешательства в систему.
  • Эксплуатация унитаза, бачок которого подключен к водопроводной системе снизу, также имеет некоторые нюансы:

    • Неудобство монтажа и ремонта. Нижнее подключение хоть и является более эстетичным, меньше бросается в глаза, но приводит к стесненным условиям при ее установке и осуществлении ремонта бачка унитаза.
    • Мембранный клапан требует высокого качества используемой воды. то есть подключение к системе необходимо производить после водяного фильтра. В противном случае клапан будет часто засоряться, прекращая подачу жидкости в резервуар.
    • В месте подключения арматуры возможна утечка воды . происходящая по причине недостаточно надежного закрепления фиксирующей гайки либо нарушении свойств резиновой прокладки.

    Общей «болезнью» любых типов запорных механизмов является нарушение герметичности поплавка, что приведет к его затоплению, следовательно, вода будет постоянно поступать в бачок и уходить в канализацию через предохранительную переливную трубку. Поэтому лучше отдавать предпочтение пенопластовым модификациям.

    Подводя итоги, можно сказать: при соблюдении всех правил установки и применении водяного фильтра арматура с нижним типом подключения является более надежной в эксплуатации и комфортно й, создавая минимум шума при наполнении бачка. Но, с другой стороны, конструкции с верхним подключением дешевле и легче поддаются самостоятельному ремонту.

    No related posts.

    Глядя на хитроумное сплетение канализационных, водопроводных труб, шлангов, вдосталь «наобщавшись» с господами сантехниками из ЖЭУ, прибывшими с очередным визитом по поводу внеочередного засора или протечки, после поверхностного изучения строения унитаза, перечитав кучу откликов и советов бывалых, воленс-ноленс приходишь к выводу, что унитаз с нижней подводкой воды – оптимальный вариант.

    Плюсы и минусы унитазов с нижней подводкой

    К несомненным плюсам относятся:

    • аккуратный, эстетичный внешний вид унитаза, благодаря которому канализационные и водопроводные коммуникации не видны;
    • нижняя подводка практически бесшумна и экономична – вода не «бежит», так как поступление воды идет со дна сливного бочка;
    • нижняя подводка надежна, редко требует ремонта.
    • такой тип подводки сложен в монтаже;
    • сложности при замене деталей – проще полностью заменить систему.

    Коэффициент полезного действия санитарной техники напрямую зависит от качества очистки осадка из колена выводящей трубы, эту функцию выполняет арматура для сливного бачка унитаза.

    Устройство сливного бачка

    Смывной бачок состоит из:

    • резервуара, где находится вода;
    • арматуры;
    • системы слива;
    • кнопки смыва воды.

    Как выбрать арматуру для сливного бачка

    Изначально рулеткой, линейкой измеряется диаметр трубы водозабора. При 1,5 см подводка – 3/8 дюйма, при 2,0 см – ½ дюйма.

    Арматуру лучше купить той же модели, что и старая. Для этого демонтировать вышедший из строя механизм, показать образец продавцу-консультанту. Сейчас арматура чаще продается уже в собранном виде, что не потребует дополнительных усилий.

    Как устроена арматура для сливного бачка унитаза с нижней подводкой

    Материалы, из которых изготавливается арматура – пластик, металл, бронза. Пластик – наиболее популярный, но хрупкий материал, стоимость изделия из него невысокая, бронза, соответственно более долговечный материал и стоимость изделия из нее достаточно высока. В строении арматуры сливного бачка нет ничего сложного. Несмотря на многообразие моделей, принцип построения арматуры один.

    Арматура, предназначенная для нижней подводки, делится на:

    • Сливной механизм закрепляется в бачке накидной гайкой. Для герметизации стыка, на трубу спуска, перед монтажом, надеваются специальные уплотнители, а между бачком слива и чашей располагают прокладку, которая предотвращает протекание воды. Слив воды происходит посредством нажатия на кнопку или при штоковом устройстве слива, подъемом рычага вверх.

    Кнопочное устройство, в свою очередь, подразделяется на:

    1. однокнопочное устройство, обеспечивающее полный слив, то есть опустошается весь резервуар;
    2. двухкнопочное устройство, при котором возможно полное и частичное опустошение резервуара, соответственно такое устройство слива имеет два клапана.
    • Также разных конструкций может быть поплавок:
    1. С поршнем – поплавок прикреплен к поршню, при давлении на рычаг, слив открывается, при наборе воды, закрывает клапан;
    2. С мембраной – механизм действия, как и с поршнем.
    • Запорная арматура состоит из: поплавка, трубки перелива воды, кнопочного механизма слива вода, тяги, стакана, мембранного клапана. Слив происходит следующим образом: после нажатия на кнопку, вода вытекает из бачка, поплавок опускается вниз, тягой открывается мембранный клапан, и из водопроводной трубы льется вода, которая наполняет смывной бачок. Поплавок поднимается до установленного уровня, который ограничивает тяга. Мембранный клапан при этом закрывается, не допуская дальнейшего поступления воды.

    Материалы и инструменты, необходимые для установки и замены арматуры

    • Рулетка, можно обойтись обычной линейкой.
    • Разводной ключ № 1.
    • Гаечные ключи.
    • Арматура.

    Установка арматуры

    Установить механизм в смывной бачок может и непрофессионал. Изначально, следует ознакомиться с приложенной к комплекту инструкцией, пренебрегать ее изучением, право не стоит.

    • Вначале проводится монтаж заливного клапана, для этого используются переходники и прокладки. У некоторых моделей унитаза заливной и входной клапаны монтируются одновременно.
    • Систему можно установить в смывной бачок до полного монтажа унитаза, для этого поверх сливной системы положить резиновую прокладку. Поместить непосредственно механизм в смывной бачок, закрепить его гайкой.
    • Весь крепеж, предназначенный для закрепления механизма, оснащается резиновыми прокладками внутри, пластиковыми – снаружи. Резиновые прокладки можно обработатьгерметиком. Желательно провести эту процедуру даже для новых мембран, прокладок. Замена вышедшей из строя прокладки, мембраны путем разборки – сборки устройства.
    • Если унитаз не монолитного, то прокладку находящуюся между резервуаром и чаше, также обрабатывают герметиком.
    • Части арматуры не должны касаться внутренних стенок резервуара, следует оставить зазор с 0,5см.
    • По окончанию монтажа, смывной бачок устанавливается на унитаз.
    • На резервуар установить крышку, прикрутить кнопку смыва.
    • Подвести воду и протестировать слив.

    Как настроить арматуру унитаза

    В случае если тест на слив дал плохие результаты, следует провести настройку. Отсоединяется тяга с трубы перелива, освобождается фиксатор системы слива, чтобы стакан легко перемещался. Положение арматуры аккуратно регулируется до необходимого уровня – около 5 см до верха сливного бачка, зафиксировать, тягу подвести так, чтобы трубка перелива воды была погружена в воду на 2 см. Смывной механизм может иметь функции слива полного и половины бачка. Настройка системы слива половины бачка производится регулированием поплавка меньшего слива.

    Демонтаж арматуры

    1. Перекрыть воду, слить ее из резервуара.
    2. Открутить против часовой стрелки кнопку, если она прикреплена непосредственно к крышке бака, снять крышку.
    3. Открутить гайку, соединяющую систему со шлангом подачи воды, гаечным ключом.
    4. Изъять старый механизм.

    Причины поломки арматуры

    • Появление течи снаружи при сливе, означает протечку прокладки. Следует подтянуть гайку, соединяющую патрубок и резервуар. Если течь не прекратилась, то перекрывается доступ воды, снимается гайка, вытянуть патрубок, снять прокладку и либо заменить ее на новую, либо обмотать ФУМ-лентой. Десяти намоток ленты будет вполне достаточно.
    • Вода перестала сливаться. Вначале проверить уровень воды в емкости. Если он ниже положенного, то отрегулировать поплавок.
    • Вода перестала поступать в резервуар. Причина – засор клапана. Для его устранения, слить воду, снять клапан, иглой или тоненькой проволокой очистить отверстие, через которое в резервуар поступает вода, после промыть.
    • Постоянно течет вода. Проверить поплавок на перекос и разгерметизацию. Проверить целостность поплавка можно так – снять и опустить его в емкость с водой. Если начнет набирать воду, тонуть, то заменить.
    • Слив неровный, рывками. Проверить крепежи рычага механизма смыва. Если шток не поднимается то, скорее всего, разболтался крепеж. Подтянуть болт, отрегулировать рычаг.
    • Спускной рычаг не работает, его нужно заменить.
    • Появление известкового налета – приобрести специальные средства для его удаления или воспользоваться лимонной кислотой.

    http://www.moyavanna.com/wp-content/uploads/2016/10/kak-ustanovit-armaturu-min.jpg 485 728 admin http://www.moyavanna.com/wp-content/uploads/2015/05/logo1.png admin 2016-10-04 09:59:08 2016-10-04 09:59:08 Арматура для смывного бачка с нижней подводкой воды

    Want to join the discussion?
    Feel free to contribute!

    Добавить комментарий Отменить ответ

    • Плитка называется CASA MAYÓLICA — ANCONA. 31.05.2017 — 22:38 от admin
    • Как называется плитка цвета морской. 22.05.2017 — 21:08 от Ирина
    • Плитка называет 9001 Aqua, страна производитель. 22.12.2016 — 15:51 от admin
    • Как называется коллекция салатовая. 22.12.2016 — 15:43 от Лариса
    • Сразу отметим, что в зависимости. 07.11.2016 — 20:20 от lomaster
    • Если без ванны жизнь не мыслима. 03.11.2015 — 08:52 от петя
    • Мне кажется если ванна маленькая. 21.07.2015 — 14:36 от Макс
    • Пластиковые панели ПВХ – недорогой. 11.07.2015 — 12:43 от serialmint.ru
    • Василий, вам сюда http://www.moyavanna.com/dizajn-vannoj-komnaty-so-stiralnoj-mashinoj-foto/ 29.06.2015 — 02:39 от admin
    • У меня ванная в черно-белых тонах. 24.06.2015 — 13:14 от Василий
    • Ахренеть, это же просто шедевр. 21.06.2015 — 04:14 от Vsevolod
    • У меня ванная сделана в черно-белых. 18.06.2015 — 05:58 от Василий
    • Ванная комната всегда должна быть. 17.06.2015 — 20:38 от Сергей
    • Интересно во сколько обойдется. 17.06.2015 — 14:11 от Рахман
    • Дуже красиво оформленні ванні. 17.06.2015 — 01:42 от Саня
    • Отличная ванная в ней есть много. 16.06.2015 — 18:40 от Афродина
    • Очень понравилось фото, где ванная. 16.06.2015 — 16:23 от Лидия

    Арматура для сливного бачка

    Соответствует требованиям ТУ 4953-001-02903999-2014
    АБ 69.57.55.3

    Назначение изделия

    Арматура для смывного бачка предназначена для наполнения смывного бачка ( в народе сливной бачок ) водой и подачи ее на смыв в унитаз.

    Меры безопасности

    Материалы, используемые для изготовления арматуры, в условиях эксплуатации не выделяют в окружающую среду вредных веществ и не оказывают вредного воздействия на организм человека при непосредственном контакте. Работа с арматурой не требует особых мер предосторожности.

    Технические характеристики

    • Диапазон рабочих давлений, Мпа 0,05 — 1
    • Время заполнения бачка в объеме 6,0 л, не более, 2,5 мин
    • Стабильность уровня: изменение уровня воды при изменении давления на 0,1 МПа, не более, мм 5,0
    • Диаметр отверстия в крышке бачка, 38…44 мм
    • Установленный ресурс не менее, 150,0 тыс. циклов
    • Присоединительный размер G1/2-B
    • Масса изделия, не более, 0,62 кг
    Комплектность

    В комплект арматуры входит:

    Клапан впуска
    Клапан выпуска

    Хранение и уход за изделием

    Арматуру следует хранить в упакованном виде в сухих закрытых помещениях на расстоянии но менее 0,6 м от отопительных приборов.

    Не допускается использование моющих средств, в состав которых входят абразивные, кислотно — щелочесодержащиё вещества, органические растворители.

    Гарантия изготовителя

    Гарантийный срок эксплуатации арматуры — пять лет со дня ввода в эксплуатацию, но не более шести лет со дня выпуска Срок службы арматуры — 6 лет.

    Гарантия на изделие не распространяется в случае:
    • его механических повреждений;
    • установки с нарушением требований данной инструкции;
    • неправильного обслуживания в процессе эксплуатации:
    • несоответствия воды техническим требованиям ГОСТ 2761-84.

    Рекомендации изготовителя

    Для повышения надежности и долговечности арматуры рекомендуется дополнительно устанавливать фильтр в водопроводной сети.

    Монтаж арматуры

    Арматура поставляется в собранном виде, укомплектованная и настроенная под определенный тип бачка

    1. Порядок установки арматуры в бачок

    После установки арматуры не допускайте касания подвижных частей клапанов друг об друга и стенок бачка.

    При подсоединении водопроводного шланга к клапану впуска придерживайте клапан от поворота.


    Во избежание течи из-под прокладки, крепежные гайки-барашки затягивайте равномерно с двух сторон.

    1. Установка крышки бачка и кнопочного узла


    Проверьте, чтобы между крышкой бачка и кнопочным узлом, вставленным до упора в резьбу клапана выпуска (не ввинчивая) был зазор 3 – 19мм.

    Для надежного центрирования витков резьбы перед ввинчиванием сделать 1 – 2 оборота против часовой стрелки до характерного щелчка, который покажет, что резьба «села» на свое место.

    Регулировка арматуры

    1. Если расстояние между крышкой бачка и кнопочным узлом выходит за
      пределы 3…19 мм, необходимо отрегулировать клапан выпуска по высоте
      (см. рис.2 и таблицу настройки высоты арматуры), Отсоедините тягу 23 от
      корпуса перелива 12. Отожмите фиксаторы стакана 10 и перемещением
      стойки 6 вверх-вниз добейтесь зазора 3…19 мм.

    Присоедините тягу к корпусу перелива.

    1. Для регулировки уровня воды в бачке
      отсоедините тягу 2 (см. рис.1), переместите
      поплавок вверх или вниз, и вновь присоедините
      к нему тягу. Минимальное расстояние между
      уровнем воды и верхней кромкой бачка 45 мм.

    1. После регулировки уровня воды в бачке отрегулируйте трубу перелива 7
      (см. рис.2). Для этого отверните крышку байонетную 9 и переместите трубу
      перелива в положение, при котором риска на трубе соответствует уровню
      воды в бачке. Затяните байонетную крышку.


    * Для арматуры с удлиненной стойкой
    ** при настройке на данное деление удалите трубу перелива 7

    Таблица настройки высоты арматуры

    Деление на шкале стойки

    Источники: http://sansovet. com/kvartira/tualet/podvodka-armatury.html, http://www.moyavanna.com/armatura-dlya-smyvnogo-bachka-s-nizhnej-podvodkoj-vody/, http://masstter.com/santexnika/armatura-dlya-slivnogo-bachka.html

    Клапан для унитаза: поплавковый, поршневой, мембранный

    Совокупной частью сантехнической арматуры, отвечающей за набор воды в сливной бачок и организацию смыва, является клапан для унитаза. Существует множество разновидностей этого узла, отличающихся функциональным назначением и техническими характеристиками.

    Виды клапанов для унитаза

    Впускной клапан (он же заливной, наливной или наполнительный) служит для подачи воды и прекращения налива при достижении ограничителя. Выпускной клапан (он же сливной) берет на себя функции смыва воды, регулировки объема и скорости потока.

    В каждом впускном клапане для сливного бачка унитаза обязательно имеется запорное устройство для перекрытия воды. Конструкция некоторых наливных клапанов для унитаза с нижней подводкой предусматривает наличие обратного клапана, предотвращающего попадание воды из бачка в водопроводную систему при отключенном водоснабжении.

    Все впускные и выпускные клапаны для унитаза в свою очередь делятся по различным типам, по материалу и конструктивным особенностям. Поскольку сантехническая арматура непрерывно совершенствуется, появляются модели с совершенно новыми характеристиками, приведенные ниже сведения и классификацию следует считать приблизительными.

    Классификация клапанов

    По материалу

    Впускные и сливные клапаны изготавливаются из следующих материалов:

    • целиком из пластика;
    • преимущественно из пластика с отдельными элементами из стали или латуни (резьба штуцера, рычаг-коромысло и другие детали).

    По надежности современные модели для сливного бачка с пластиковой резьбой, поставляемые на рынок известными производителями, не уступают металлическим.

    Прокладки и мембраны изготавливаются из резины или силикона, последние выглядят предпочтительней, так как не теряют эластичность.

    По месту размещения

    Возможны следующие варианты монтажа наполнительных клапанов для унитаза:

    • с нижней подводкой воды – крепится к днищу сливного бачка;
    • с боковой подводкой – крепится к боковой стенке бачка;
    • 2 в 1 – клапан имеет присоединяемый снизу или сбоку съемный штуцер, возможно крепление к днищу и боковой стенке.

    По типу конструкции

    Типы наливных клапанов для унитаза:

    • с боковой подводкой и обычным поплавком на длинном металлическом коромысле, конструкция знакома еще по советским унитазам, у клапанов более позднего времени для уменьшения шума налив идет через трубку;
    • с нижним подводом воды и поплавком на длинном коромысле, представляет собой осовремененный вариант предыдущей модели, встречается редко;
    • с боковой подводкой и вертикальной стойкой, по которой передвигается поплавок;
    • с нижним подводом воды и вертикальной стойкой для поплавка;
    • предыдущий вариант, дополненный обратным клапаном.

    Типы сливных клапанов по способу управления смывом:

    • Механический. Наиболее простой вариант, срабатывает при нажатии на кнопку, рычаг или дергании за ручку.
    • Пневматический. Похож на механический, но передача усилий происходит по воздухопроводу через давление воздуха, что позволяет перенести кнопку смыва в любое удобное место.
    • Электронный. Позволяет подключать смарт-функции, регулировать настройки. Работает от батарейки или электросети, у многих моделей есть подсветка. Смыв происходит при нажатии на электронную кнопку, само нажатие мягче, чем у механики.
    • Сенсорный (автоматический, бесконтактный). Срабатывает на движение или присутствие человека.
      В жилых помещениях чаще всего встречаются сливные клапаны с механическим управлением пуска воды.

    Они делятся по следующим типам:

    • Нажимной. Смыв воды происходит при нажатии на расположенную вверху кнопку. В свою очередь делится на три вида:
    • однорежимный – набранная вода из бачка сбрасывается целиком;
    • двухрежимный – снабжен двойной кнопкой с режимами полного смыва и малого смыва, рассчитанными на разный объем воды;
    • с функцией «стоп» – при нажатии происходит смыв, при повторном нажатии или отпуске кнопки в зависимости от модели смыв прекращается, что позволяет экономить воду.
    • Вытяжной. Спуск воды происходит при подъеме вверх вытяжной ручки. Модели с функцией «стоп» останавливают спуск при плавном нажатии ручки сверху вниз.
    • Рычажный. Срабатывает при нажатии на рукоятку, расположенную на корпусе бачка, или дергании за ручку с цепочкой, подсоединенную к рычагу.

    Дополнительные функции сливных клапанов

    • функция «Сапун» в кнопочном механизме – предотвращает образование вакуума в сливном бачке во время смыва при отсутствии в корпусе специальных отверстий подачи воздуха, что гарантирует интенсивность водного потока при спуске;
    • регулировка скорости слива – позволяет избежать брызг из чаши унитаза;
    • кнопочный эксцентрик – предназначен для регулировки положения кнопки спуска, если кнопочное и сливное отверстие расположены не точно друг против друга.

    Типы клапанов с поплавком

    Поплавковые клапаны для унитаза делятся по типу запорного механизма на следующие разновидности:

    • поршневые;
    • мембранные.

    В поршневом устройстве плавающий поплавок при подъеме давит на двигающийся навстречу потоку воды поршень, пока он не упрется в седловину. Поршневые запорные механизмы уже устарели, каких-то уникальных конструктивных особенностей у них нет.

    К недостаткам таких устройств относится шумность при наполнении и постоянный звук падающих капель из-за потери с течением времени плотного прижима к впускному отверстию.

    Мембранный запорный механизм срабатывает от воздействия толкателя на резиновую или силиконовую мембрану. Среди достоинств мембранных устройств быстрый набор воды, меньшая шумность, постоянная интенсивность потока. Недостаток – обязателен хороший постоянный водяной напор.

    Современные клапаны с мембраной

    Большинство современных впускных клапанов для сливного бачка относится именно к мембранным устройствам. После слива мембрана с толкателем под напором входящего потока отодвигается, давая дорогу поступлению воды в бачок.

    Впускной клапан унитаз мембранного типа конструктивно отличается тем, что в процессе наполнения часть воды проникает за мембрану, создавая одинаковое давление по обе стороны. После всплытия поплавка до ограничительного уровня к давлению воды присоединяется давление толкателя и мембрана герметично закупоривает впускное сопло.

    Принцип работы сливного и заливного клапана

    Общая схема действия сантехнической арматуры для сливного бачка включает три этапа: автоматический набор воды – защита от перелива – слив.

    Механизм срабатывания заливного клапана следующий:

    1. При наборе воды после смыва поплавок постепенно всплывает и двигает рычаг, который приводит в действие толкатель или поршень запорного устройства.
    2. При достижении предельного уровня наполнения сливного бачка, который регулируется настройкой поплавка, впускное отверстие перекрывается.
    3. Подача воды в бачок унитаза прекращается.

    Принцип действия сливного устройства прост – при воздействии на рычаг, кнопку или вытяжку рукоятки закрывающий сливное отверстие шток поднимается, происходит спуск воды.

    Еще одна функция сливного механизма заключается в защите от переполнения бачка при неправильной регулировке впускного клапана унитаза или выходе из строя запорного устройства. Для этого конструкцией сливного клапана предусмотрена специальная переливная труба.

    Верхний конец трубы находится ниже края бачка, а нижний нацелен в сливное отверстие. При превышении уровнем воды в бачке верхнего среза трубы происходит слив избыточной жидкости в унитаз. В некоторых моделях труба перелива крепится отдельно от остального сливного устройства, но механизм предохранительного слива тот же самый.

    При монтаже и регулировке сантехнической арматуры верхний срез трубы перелива устанавливают так, чтобы он располагался на одном уровне с верхней плоскостью поплавка и не менее чем на 10 мм ниже отверстия для боковой подводки, а также отверстий для поступления воздуха, если таковые имеются.

    Устройство клапанов для унитаза с нижней подводкой

    В перечень узлов и деталей устройства клапана для сливного бачка унитаза с нижней подводкой входят:

    • поплавок;
    • тяга;
    • рычаг-коромысло;
    • ось коромысла;
    • стойка поплавка;
    • удлинитель стойки;
    • возвратный элемент;
    • толкатель;
    • мембрана;
    • двухсоставной корпус с соплом и резьбой;
    • фильтр;
    • коническая прокладка;
    • наклонная шайба;
    • гайка для штуцера.

    Удлинитель используется для наращивания стойки поплавка при монтаже заливного клапана с нижней подводкой, если бачок унитаза очень высокий и требуется поднять уровень наполнения. Возвратный элемент изменяет движение входящего потока воды сверху вниз, за счет чего достигается снижение шума.

    Механизм отдельных моделей, монтируемых в сливной бачок с нижней подводкой, помимо запорного клапана оснащен обратным клапаном. Этот дополнительный узел предотвращает обратный сброс содержимого в систему подачи воды при временном прекращении водоснабжения.

    Обслуживание сливной и впускной арматуры

    Вода в отечественных инженерных сетях часто содержит механические примеси (ржавчина, песок, солевые отложения), поэтому многие неисправности случаются из-за забитой сантехнической арматуры. По этой причине подавляющее большинство мероприятий по уходу за арматурой приходится на очистку.

    Особое внимание при обслуживании и проведении профилактических работ уделяют фильтру, мембране, впускному соплу заливного клапана, запорному кольцу или груше, сливному отверстию. Следует иметь в виду, что фильтр обычно устанавливается в моделях российского производства, в образцах зарубежных поставщиков он встречается не всегда.

    Другая часть проблем связана с неправильным наполнением бачка и протечками. В основе устранения этих недостатков лежит подсоединение и регулировка узлов, исправность и плотный прижим прокладок, затяжка гаек до конца.

    Как выбрать клапан

    Основные характеристики, на которые надо обратить внимание при поисках арматуры:

    • подходящая высота бачка;
    • параметры отверстия для подключения впускного клапана, сливного отверстия и отверстия в
    • крышке бачка для кнопки пуска.

    При неподходящем диаметре для кнопки пуска в ряде случаев проблема разрешается подкладкой переходного кольца.

    Сантехника со впускным клапаном для унитаза с нижним подводом благодаря малозаметности подводящего шланга водопроводной системы выглядит эстетичнее.

    К другим достоинствам подобных моделей относится пониженная шумность работы. У устройства для сливного бачка унитаза с боковым подводом воды отверстие для крепления расположено выше уровня наполнения бачка, поэтому вероятность протечки меньше.

    Выбор способа слива определяется предъявляемыми требованиями. Сенсорные и однорежимные нажимные устройства обычно устанавливаются в общественных местах с большой посещаемостью, где основное значение придается регулярному спуску и хорошей омываемости чаши унитаза, а не экономии расхода воды. Для квартир больше подойдут модели с двумя режимами или функцией «стоп».

    Вытяжной сливной механизм особенно популярен у пожилых людей, которым проще вытянуть ручку, чем нажать кнопку спуска. Рычажный спуск популярен в моделях в стиле ретро. Электронные и сенсорные смывные устройства годятся для установки в санузел, посещаемый людьми с особыми потребностями. Пневматика хороша при реализации дизайнерских решений.

    Перед покупкой стоит сравнить у разных моделей скорость набора воды, выяснить размер общего и безотказного ресурса работы, измеряемого в циклах спуска-нажатия.

    Среди кнопок, рукояток и вытяжных ручек встречаются варианты разных цветов, есть возможность заказать образцы с собственным логотипом и дизайном. Модели под металл выпускаются двух видов – металлизированные и с более стойким к истиранию гальваническим покрытием.

    арматура для системы с кнопкой, устройство и отладка, если снизу протекает вода

    Системой для сливания воды в унитазе пользовался хоть раз в жизни каждый человек. Однако не все знают, как она устроена. Она представляет собой механизм, который монтируется на внутреннюю часть сливного бачка. Для полного комфорта при использовании данного сантехнического устройства необходимо правильно подобрать, установить и настроить механизм. Все эти нюансы будут подробно изложены ниже.

    Общая характеристика

    Систему слива с двойным действием характеризуют: механизмы слива/перелива, соединенные в одно устройство. Функциональность системы подачи и выпуска воды нужна, чтобы несколько деталей работали во взаимосвязанном режиме.

    Разные механизмы выглядят различно, хотя можно с уверенностью сказать, что разница между ними не очень велика.

    Опишем стандартную комплектацию.

    • Наливные (впускные) клапаны. Их составляет резьбовой патрубок, который вставляется в дно бачка или в его стенку. Резьба даёт возможность плотного контакта его с бачком при помощи гаек, что обеспечивает отсутствие протечек. Открыванием/закрыванием для водонабора заведует запирающий механизм, который прикреплен к коромыслу.
    • Коромысло – это рычаг, для активации клапана впуска, им осуществляется регулировка. Свободный конец коромысла закреплен, или снабжен поплавком (пустотелой пробкой из пластика), или – контрольным клапаном. При срабатывании впускного клапана, или при всплывшем поплавке, происходит подъем коромысла, и свободный зазор наливного гидроклапана оказывается заблокирован.
    • Слив – в нормальном положении он перекрыт при помощи клапана/затычки. Клапан/затычка – это плоская или полукруглая гибкая пластинка, которая соединяет соединение шарнирного типа с основной конструкцией.
    • Вверху располагается механизм кнопочного или рычажного типа, управляющий сливным клапаном. Когда его используют, при помощи тяги поднимают верхнее устройство (тягами являются веревки, или рычаги, или рамка из пластика являются тягами), и открывается проход для потока. Наливание происходит с достаточной интенсивностью, чтобы смыть все, что находится в раковине, в канализационные трубы.

    Допускается различная компоновка этих элементов. Старые модели, снабженные старыми системами водонабора, снабженные системами слежения за переливами и системами смывания, управляющимися с помощью рычага/кнопок, устанавливались, как отдельные механизмы. Сегодня они выпускаются как единый комплекс. Их проще устанавливать и обслуживать, но ремонтировать их гораздо сложнее.

    Устройство системы слива

    Сливные бачки по своей конструкции не очень сложны. Это обычный водяные бачки, внутрь которых вставлена механическая запорная система.

    Каким образом такая система функционирует:

    • контролируется слив;
    • контролируется, как наполняется бачок, когда вода сливается в канализацию;
    • прекращает поступление в бачок воды, когда достигается определенный уровень;

    Функционирование механизма наполнения водяного бака:

    1. Посредством наливного клапана, который расположен в дне бака или в его стенке, воду набирают внутрь.
    2. За процессом роста уровня воды в бачке следят предохранительно-контрольные механизмы (поплавок, клапан). Когда вода достигает определенного уровня в баке, она перестает поступать, так как блокируется наливной гидроклапан.

    Функционирование сливного устройства водяного бака:

    1. Если нужно слить воду, следует нажать на кнопку в верхней части бачка или потянуть за цепочку – в зависимости от устройства. Так, гидроклапан в днище откроется, и вода польется.
    2. Точно по такому же принципу действуют и устройства, где предусмотрены две кнопки. Если нажать маленькую, выпускается небольшое количество водяных масс, а при нажатии большой обеспечивается полное опустошение бачка. Двухкнопочные механизмы являются более экономными, они помогают регулировать количество спускаемой жидкости, поэтому практически все современные модели оснащаются подобным устройством.
    3. Когда воду выпустили, ее уровень становится ниже, и задействуются механизмы контроля с целью автоматического открытия гидроклапана впуска.

    Можно сказать, что по схожему принципу функционирует любая набирающая и спускающая сантехническая система, и это не зависит от ее сложности. Разумеется, существуют мелкие детали, но при понимании общего принципа работы, будет несложно установить или быстро отремонтировать незнакомую систему, произвести устранение поломки.

    Особенности выбора

    Чтобы с комфортом пользоваться унитазом, один из важных моментов – это иметь удобный слив, поэтому необходимо тщательно подходит к выбору моделей сантехники.

    Существуют факторы, которые заслуживают отдельного внимания.

    Наливной клапан предполагает два варианта размещения:

    • Снизу – расположение патрубка в дне водяного бака. В этом случае очень важна герметичность соединения. За нее несут ответственность две прокладки.
    • Сбоку – патрубки и клапаны заводят в бак сквозь боковую стенку, отверстие располагается практически на верхней кромке стенки. Этот проход делают условно герметичным, так как максимальный уровень воды, как правило, его не достигает.

    Боковое подключение

    Рассматривая все «плюсы и минусы» вариантов подключений, рекомендуют варианты с подводкой воды снизу, так как она более эффективна и комфортна. Она меньше создает шума, когда заполняется бачок. Для этих же целей применяются системы «антивсплеск», их запорные клапаны более надежны в эксплуатации.

    Недостатком такого подключения можно назвать наличие прокладок, поскольку их нарушенная герметичность немедленно повлечет за собой самые печальные последствия.

    Винтажная сантехника с использованием рычагов или цепочки образца «а-ля Советы».

    • Сантехническое оборудование, которое использовали во времена СССР, оснащали рычагом, к которому крепили цепочку или шнурок. Сегодня у современной сантехники подобное можно встретить разве что у сантехнического оборудования, в стиле «старинный».
    • Кнопка является универсальным решением в любой системе. Преимуществом можно назвать короткий ход и возможность контроля объема сливаемой жидкости.
    • В двухрежимном баке применяют, соответственно, двухкнопочную опцию. Одну делают ответственной за слив определенных объемов, а вторую – за то, чтобы бачок освободился полностью. Такие системы экономят воду, но вместе с тем и ее настройка, и ремонт являются более сложными.

    Кнопочные системы унитазов, работающих в двух режимах, могут быть однокнопочными или двухкнопочными. Можно обратить внимание на типы механизмов, обеспечивающих контроль перелива.

    Тут гораздо более широкое разнообразие вариантов, но для простоты остановимся на следующей классификации:

    1. Самые простые разновидности типов гидроклапана – поплавковые. Поплавковую систему можно охарактеризовать так – управление запорным клапаном осуществляется при помощи коромысла/балансира, или рычагов, которые связаны с гидропоплавком.
    2. Мембранную систему можно охарактеризовать так: когда завершается заполнение бачка, мембрана подвергается давлению воды, и она, в свою очередь, задействует запорное устройство. В наши дни популярность сантехники с приспособлениями мембранного типа растет, но все чаще и чаще от них начинают рекомендовать отказываться в пользу рычажных систем.

    Анализ технических характеристик и особенностей эксплуатации дает следующую информацию:

    1. Выходят из строя мембраны внезапно, и угадать этот момент не всегда представляется возможным, в какой-то момент просто происходит отключение блокировки перелива. При наличии хорошей звукоизоляции в санузле можно слишком поздно услышать журчащие звуки переливающейся на пол воды, и последствия могут быть крайне плачевными.
    2. Если механизм сломается, то отремонтировать его будет проблематично, даже если имеется запасная мембрана. Также массу времени займет регулировка механизма после того, как мембрану заменили. И даже это не 100% гарантия четкого срабатывания мембранного клапана.

    Можно считать оптимальным выходом при такой поломке замену не мембраны, а всей системы сразу, хотя бы на простой поплавковый тип.

    Установка

    Когда те или иные приводят к необходимости заменить сливную арматуру самостоятельно, сделать это вполне реально.

    Работать следует в соответствии с алгоритмом.

    • Приобретается начинка, соответствующая разъемам имеющегося бачка. Очень важным параметром будет являться, где располагаются впускные отверстия (сверху, сбоку), их размеры, различный диаметр отверстия для слива и общие габариты. Идеальным было бы, если названия компании-производителя унитазов и начинки для бачка совпадают.
    • Вода перекрывается, удаляется вся жидкость, оставшаяся в баке.
    • Кнопка слива утапливается, фиксирующее кольцо осторожно выкручивается. Сейчас мы можем разобрать крышку бачка.
    • Отсоединяется водяной шланг.
    • Откручивается гайка, которая фиксирует патрубок, и его вынимают.
    • Когда реализован вариант с вертикальной подводки снизу, рекомендуется под отверстием поместить какую-то банку, куда стекут остатки, не вылившиеся при сливе.
    • Демонтируется вся «начинка», ее следует убрать.
    • Развинчивается крепеж, при помощи которого крепили бак, его демонтируют. Снимается низ водосливного устройства вместе с прокладками, обеспечивающими герметизацию соединения.

    Когда демонтаж закончен, протираются внутренние поверхности в бачке и проемы чаши, чтобы удалить налет. Вместе с этим прочищают каналы боковых частей чаши, которые обеспечивают слив. В процессе эксплуатации такие места недоступны, а тут вполне можно провести профилактику.

    Разумеется, придется выполнить и обратную последовательность действий по обратной установке механизма:

    • Установить в отверстии низ системы слива, не забыв герметизирующие прокладки.
    • Установить обратно водяной бак, выровнять и зафиксировать с помощью крепежных болтов. Крепеж низкого качества обычно ржавеет, поэтому рекомендуется всех ржавых деталей.
    • Установку «начинки» сливного устройства следует завершить закреплением ее в отверстии слива.
    • Водоналивной клапан вставить в стенку сбоку, и зафиксировать посредством гаек и резинок.
    • К выводному патрубку гидроклапана налива подсоединить подачу воды. Включить воду для и проверки функционирования.
    • Настроить, если есть необходимость – регулировать уровень высоты перелива (приблизительно на 2 см ниже уровня верхнего отверстия) и стержень, который соединяет сливное устройство и кнопки.
    • При правильном функционировании всех систем и при отсутствии течи, можно переходить к установке крышки. Фиксируют ее, завинтив ободок кнопок.

    Существующие конструктивные различия вариантов бачков и их «начинки» обуславливают небольшие отклонения от алгоритма, хотя практически все бачки сконструированы по подобным схемам, поэтому монтируют арматуру бачка именно так.

    Исключения можно сделать для встроенных моделей унитазов, которые имеют бачок, располагающийся внутри стены в раздвижной нише.

    Поэтому при наличии такого устройства в квартире не рекомендуют заниматься самостоятельным ремонтом, а доверить эту сложную операцию специалистам.

    Обслуживание

    Арматура для сливного бачка стоит недорого. Несмотря на это, иногда обходятся несложными ремонтными мероприятиями вместо ее покупки или приобретают какие-то отдельные детали, и уже потом меняют их собственноручно.

    Если появилась неисправность, открывают бачок, получают доступ к внутреннему механизму и смотрят, в чем причина поломки. Даже при поверхностном знакомстве с системой, то чтобы понять причины, хватит нескольких сливов или наборов воды в бачок.

    Чтобы быстро диагностировать и починить неисправность ознакомьтесь с таблицей.

    Полезные рекомендации

    Время от времени уровень воды бачка приходится регулировать в силу различных причин: если он постоянно подтекает, или в целях экономии, или чтобы увеличить мощность смыва.

    Чтобы этого достичь, необходимо предпринять ряд мер.

    • Старые системы, осуществляли боковую подводку воды и использовали обычную толстую металлическую проволоку как рычаг (чтобы соединить клапан и поплавок). Для изменения в них уровня поплавка, чтобы перекрыть мембраной отверстие впуска воды, достаточно согнуть ее. При сгибании вверх, увеличивается количество воды, которая требуется, чтобы перекрыть клапан, соответственно, сшибая ее вниз – оно уменьшается.
    • Современные системы, в которых реализован боковой подвод, как рычаг задействована не проволока, а пластиковый шток и он, разумеется, не сгибается. Необходимое количество воды в бачке достигается регулировкой положения поплавка. Эта часть закрепляется при помощи резьбового соединения или защелок, которые для перемещения поплавка необходимо разжать. Чтобы увеличить объем, нужно придвигать его в сторону корпуса клапана для уменьшения длины рычага.
    • Системы, в которых реализован нижний подвод воды, регулировка выполняется более просто. Необходимо, чтобы пластиковая тяга, которая ограничивает количество воды, соединяя рычаг и поплавок длиннее или короче. Стандартно ограничитель оснащен резьбой для фиксации поплавка, а чтобы отрегулировать высоту уровня, используется стандартная пластмассовая гайка.

    О том, как настроить арматуру в сливном бачке, смотрите в видео ниже.

    Устройство запорного клапана сливного бачка унитаза

    Клапан для сливного бачка – разновидности и методы ремонта

    на данный момент тяжело представить, как люди имели возможность жить в доме без туалета. Но и санузел сейчас должен быть с самым современным оборудованием, в противном случае удобства применения и комфорта не взять. В любом санузле унитазу дано центральное место. Сливной механизм наряду с этим у различных моделей мало отличается, исходя из этого отдельное внимание направляться выделить спусковому устройству — клапану сливного бачка, который мы рассмотрим сейчас детальнее.

    Группы сливных устройств

    Существует всего два типа сливных механизмов унитазов, выделяющихся в зависимости от приведения их в работу:

    Создан и третий вид — со стоп-функцией. Снабжен он одной клавишей, но вода может наряду с этим сливаться по-различному. Для регулирования нужно нажимать кнопку пара раз. К примеру, первым нажатием вы открываете воду, а вторым – перекрываете ее спуск.

    Клапана с поплавком

    Употребляются для подачи и выпуска воды.

    Устройства имеют следующие разновидности:

    1. Кройдон-клапан – складывается из оболочки, оси рычага на поплавке, седла и поршня, его цена самая низкая. Рычаг двигается перпендикулярно, увлекая за собой поршень. Система в большинстве случаев используется в ветхих сливных бачках, встретить каковые сейчас возможно очень редко.
    2. Клапан с поршнем – оборудован рычаговой осью, которая закрепляется в раздвоенном шплинте. Движение рычага в горизонтальном направлении приводит поршень в движение, который периодически касается седла, что разрешает регулировать подачу воды в бак. На конце у него имеется уплотнение, которое, соприкасаясь с седлом, перекрывает поступление воды. Данная модель клапана сейчас распространена достаточно обширно.
    3. Клапан с мембраной – вместо прокладки в конструкции употребляется мембрана из резины либо силикона, которая смещается на ходу поршня. Именно поэтому в необходимое время она может перекрыть входящий поток воды. Данный тип устройств – самый новый и современный, в большинстве случаев употребляется в последних моделях сливных бачков. Ниже будем разглядывать как раз его конструктивные изюминки и устройство механизма.

    Современные клапаны сливных бачков для унитаза

    1. Поплавковый мембранный клапан разрешает быстро набирать в бак воду.
    2. Шум либо тихое наполнение зависит от качества выбранной арматуры.
    3. С его помощью возможно весьма быстро перекрыть воду, в отличие от прошлых моделей.

    Из недостатков – инструкция требует для обычной работы устройства лишь постоянный напор в водопроводной сети. Его параметры должны быть 0,05-0,1 МПа. Помимо этого, особенную роль играется и чистота воды, в противном случае клапан быстро выйдет из строя. Увы, но в большинстве случаях за городом этих условий довольно часто добиться не получается.

    Следующий момент, который нельзя игнорировать — уровень качества запорных и фасонных элементов. Материал для изготовления должен быть качественным и в его производстве не допускаются недостатки, в противном случае срок применения изделий существенно сократиться.

    Устройство придется часто менять, потому как ремонт в этом случае не окажет помощь. Сделать новую мембрану своими руками невозможно.

    Как работает клапан

    У впускной арматуры бачка имеется свой принцип работы, с которым нужно разобраться перед тем, как проводить работы по ее ремонту либо замене.

    Ниже рассмотрим процесс детальнее.

    1. Первая стадия — клапан открыт, и вода начинает поступать в бак. Наряду с этим мембрана под действием водного потока отодвигается и не мешает ему. Происходит заполнение только предварительного отсека. Дабы вода попала в сам бачок в отсеке сделано особое отверстие. Процесс своим механизмом подобен работе устройств, оборудованных клапанами со штоком, лишь с мембраной, натянутой на поршень. У нее имеется просвет для прохода пластмассового штока, который кроме этого имеет просвет O1 мм. Вследствие этого часть воды поступает в наполнительный отсек, который образован поршнем и мембраной. При опущенном поплавке в поршне раскрывается отверстие O0,5 мм, через которое мало воды может попасть в бачок. Это разрешает обеспечить однообразное давление в предваряющем, наполнительном отсеках и за последним. Практически в этом и содержится отличие между мембранной и штоковой конструкцией клапана.
    2. Вторая стадия — вода поступает в бак, поднимая поплавок вверх. Одновременно с этим начинает возрастать уровень штока с резиновым уплотнением, который перекрывает отверстие. Предстоящее движение штока посильнее прижимает поршень и мембрану к седлу, почему наполнительный отсек герметизируется. Оказывает помощь этому и создавшееся давление воды. Мембрана хорошо прижимается к седлам, и вода прекращает поступать в бачок.
    3. Третья стадия — спуск воды. Сейчас заканчивается давление поплавка на шток, который перестает закрывать отверстие в поршне, почему давление в наполнительном отсеке начинает понижаться. Сейчас водопроводное давление смещает мембрану, и работа бачка переходит в первую стадию.

    Устранение неприятностей в механизме

    Вода не набирается в бак либо не перекрывается подача:

    1. В большинстве случаев это происходит из-за засорения какого-нибудь из отверстий.
    2. Второй вариант — выход из строя мембраны либо штока.

    Совет: нужно разобрать устройство и просмотреть все его элементы, каковые необходимо почистить и промыть.

    1. Еще одна обстоятельство таких неисправностей – низкое давление в водопроводной системе либо его скачки в течении 24 часов. Устройство вследствие этого кроме этого может не работать. (См. кроме этого статью Трубы для водопровода в квартире: изюминки.)

    При через чур низком давление вода не поступает в бак совсем. К примеру, в подвесной конструкции она не дойдет кроме того к наполнительной камере. Поплавок всплывет, но поток не перекроет.

    Совет: как вариант — увеличьте входные отверстия для воды, для чего рассверлите их на 2-3 мм.

    Учтите кроме этого, что чем меньше будут эти отверстия, тем давление в системе должно быть громадным. Особенно такие знания понадобятся при установке унитаза на даче. Мы рекомендуем в случае постоянных скачков водопроводного давления купить арматуру со штоковым клапаном. (См. кроме этого статью Подключение унитаза к канализации: изюминки.)

    Вывод

    Сейчас было рассмотрено устройство сливного клапана, который употребляется в бачке унитаза, обстоятельства, по которым оборудование может выйти из строя. Владея такими знаниями, вы сможете самостоятельно совладать с этими проблемами. Видео в данной статье разрешит возможность найти дополнительную данные по указанной выше теме.

    Виды и устройство клапана сливного бачка, конструкция слива унитаза

    Сегодня нельзя представить себе, что когда-то люди жили в домах, где не было туалета. При этом санузел должен иметь самое современное оборудование, иначе не будет комфорта и удобства использования. Центральное место в любой туалетной комнате отведено унитазу. Конструкция его сливного механизма обычно немного отличается у разных моделей. Отдельного внимания заслуживает спусковое устройство, точнее устройство клапана сливного бачка. Рассмотрим его подробнее, мы обращаем на него внимание только, когда оно ломается.

    Типы сливных устройств

    Существует две основные группы сливных механизмов унитазов, которые выделяют в зависимости от приведения в действие:

    • Вытяжные,
    • Нажимные.

    Первые еще называют штоковыми. Такое название обусловлено тем, что для приведения такого устройства в действие, необходимо поднять шток вверх, используя ручку, и тогда сливное отверстие откроется. Почти все новые модели унитазов лишены такой системы. В основном производители использовали его раньше.

    Что касается второго типа сливного механизма, его еще называют кнопочным, и оно имеет две подгруппы:

    1. Однорежимный слив – такое устройство имеет всего одну кнопку или клавишу, которую необходимо нажать, чтобы вода из бачка выплеснулась в унитаз.
    2. Двухрежимный слив – это устройство имеет кнопку из двух половинок, либо две кнопки. Одна половинка приводит механизм в действие так, что выплескивается только половина воды из бачка, а вторая служит для того, чтобы выпустить всю воду сразу. Его еще называют устройство клапана сливного бачка унитаза с двумя кнопками.

    Есть и третий вид, это бачки со стоп-функцией. Они имеют одну клавишу, но вода при этом может выпускаться по-разному. Чтобы регулировать это, нужно нажимать кнопку не один раз. Например, если нажать ее один раз, вода начнет выплескиваться из емкости, а если нажать в это время повторно, то выпуск прекратится, клапан перекроет ее.

    Типы клапанов с поплавком

    Клапаны с поплавком служат для впуска и выпуска воды. Они имеют свои разновидности, такие как:

    • Кройдон-клапан;
    • Клапан с поршнем;
    • Клапан с мембраной.

    Первый имеет оболочку, ось рычага на поплавке, седло и поршень. Рычаг двигает поршень перпендикулярно. Обычно подобными клапанами оснащены старые сливные баки, которые уже мало где используются.

    Устройство впускного клапана сливного бачка поршневого типа имеет рычаговую ось. Она закреплена в раздвоенном шплинте. Когда рычаг двигается в горизонтальном направлении, он приводит в движение поршень, который время от времени касается седла, что способствует регулировке подачи воды в бачок.

    Поршень имеет на конце уплотнение. Когда он соприкасается с седлом, то уплотнение перекрывает поток воды. Этот тип клапана достаточно широко распространен.

    Третий тип клапана имеет в своей конструкции вместо прокладки мембрану. Она может быть изготовлена из силикона или резины. Во время движения поршня смещается и мембрана. Таким образом, она может в нужный момент перекрывать входящий поток воды. Такой тип клапана – наиболее новый и современный. Им оборудованы все последние модели сливных баков. Поэтому далее мы будем рассматривать его механизм и конструкцию более подробно.

    Современные клапаны с мембраной

    Мембранный поплавковый клапан обеспечивает быстрый набор воды. В зависимости от того, насколько качественная арматура подобрана, этот процесс может быть шумным, либо почти беззвучным. В отличие от старых моделей он очень быстро перекрывается.

    Если же вспомнить о недостатках мембранных впускных клапанов, то они также имеются. Основным минусом использования данного вида клапана является то, что для его эффективной работы в водопроводной сети должно поддерживаться постоянное давление.

    Значение такого давления должно быть в пределах 0,05-0,1 МПа. Более того, для того, чтобы такой клапан не вышел из строя быстро, вода в системе должна быть чистой. Понятное дело, что оба эти условия достаточно труднодостижимы в некоторых местах, например в селах или дачных поселках.

    Еще один аспект, который нельзя упускать из виду, если вы рассматриваете как вариант устройство запорного клапана сливного бачка мембранного типа в своем унитазе, это качество всех фасонных и запорных элементов. Если материал для его изготовления использовался не очень качественный или при производстве были допущены дефекты, то о длительной эксплуатации изделия не может быть и речи. Такой клапан придется часто менять. Даже ремонт тут, скорее всего, будет бессилен. Изготовить новую мембрану самостоятельно не представляется возможным.

    Механизм работы впускного клапана

    Впускная арматура в бачке имеет свой принцип работы, в котором следует разбираться перед тем, как приступать к ее замене или ремонту. Рассмотрим фазы, сменяющие друг друга в процессе передвижения воды к баку.

    Итак, первая фаза характеризуется тем, что клапан находится в открытом положении. В это время вода набирается в бачок. Мембрана, следуя направлению потока воды, отодвигается. А значит, вода может беспрепятственно набираться в бак.

    Механизм работы сливного устройства

    Вначале вода заполняет только предварительный отсек. Для попадания воды в сам бачок в этом отсеке предусмотрено специальное отверстие. Этот процесс очень напоминает тот, что происходит в устройствах, оборудованных клапанами со штоком, но здесь присутствует мембрана, которая натянута на поршень. Мембрана имеет просвет, через который проходит пластмассовый шток, у которого также есть просвет 1 мм диаметром. Некоторая часть воды благодаря этому поступает в наполнительный отсек. Он образован самой мембраной и поршнем.

    Если поплавок опущен, то в поршне открывается мелкое отверстие, всего около 0.5 мм. Сквозь него небольшая часть воды может поступить в бачок. Благодаря такому механизму действия мембранного клапана, обеспечивается одно и то же давление в предваряющем отсеке, в наполнительном отсеке и за ним. В этом состоит разница между данной конструкцией и той, которая имеет клапан со штоком.

    Вторая фаза – это когда вода вплескивается в бак и одновременно поднимает вверх поплавок. Вместе с ним повышается уровень штока с уплотнением из резины. Уплотнитель перекрывает отверстие. При дальнейшем движении штока, и поршень и мембрана будут прижаты к седлу. От этого наполнительный отсек герметизируется.

    Вследствие того, что давление от воды в наполнительном отсеке складывается с давлением поплавка, который поднимается, мембрана плотно сдавливается с седлами. А это, в свою очередь прекращает подачу воды в бачок.

    Спуск воды в унитазе

    Третья фаза представляет собой спуск воды. Когда вода выходит из бачка и выплескивается в чашу, давление поплавка на шток прекращается. Отверстие в поршне больше не закрывается штоком, поэтому в наполнительном отсеке снижается давление. Оно остается только от водопроводной сети, именно оно воздействует на мембрану и на поршень, двигая их в сторону. Вследствие этого механизм переходит снова в первую фазу.

    Проблемы в механизме и их устранение

    Какие могут возникать проблемы в ходы эксплуатации сливного механизма? Например, в бак может не набираться вода, либо вода теперь не перекрывается. Причина такого явления, скорее всего, лежит в том, что засорилось какое-либо из отверстий. Еще одна причина таких неполадок – это выход из строя одной из двух важнейших деталей механизма – штока, либо мембраны.

    В любом случае придется разобрать устройство и проверить все элементы. Их также будет хорошенько промыть и почистить. Но бывает что причина неисправностей – банальное низкое давление в системе водопровода, или его скачки в течение одних суток. В этом случае устройство может просто не работать.

    Если давление слишком упало, то вода перестанет поступать в бак вообще. Если вода должна поступать из подвесной конструкции, то при давлении ниже нормы, вода не сможет дойти даже до наполнительной камеры. Поплавок будет всплывать, но воду он не будет перекрывать. Чтобы справиться с этой ситуацией, возможно, придется даже увеличить входные отверстия для воды, рассверлив их на пару миллиметров.

    Вообще, чем меньше данные отверстия, тем большее давление должно быть в системе. Это необходимо учитывать, если вы монтируете сливной механизм, к примеру, на даче. Если же вы точно знаете, что скачки давления в течение суток у вас наблюдаются регулярно, например, если водяное давление в вашем доме поддерживается насосами, которые на ночь отключают, то лучше всего обратить внимание на арматуру со штоковым клапаном.

    Вот и все, мы рассмотрели устройство сливного клапана бачка унитаза, а также причины, по которым он может выходить из строя. Теперь вам не составит труда разобраться во всем и устранить неполадки.

    Регулировка арматуры сливного бачка: Инструкция- Обзор +Видео

    Регулировка арматуры сливного бачка. Статистика свидетельствует, что большая часть воды в бытовом значении тратиться на слив в унитазе. Если настроить процесс смыва воды в бачке, то расходы существенно уменьшатся. При всем разнообразии моделей унитазов в сантехнических магазинах, внутреннее устройство бачка выглядит примерно одинаково.

    Регулировка арматуры сливного бачка доступная процедура для каждого обывателя.

    Арматура в бачке унитаза – это устройство, осуществляющее автоматическое наполнение и слив воды

    Марки Alcaplast, Geberit считаются самыми популярными среди производителей смывных устройств унитазов. Современные модели унитазов оснащены двукнопочной системой регулировки арматуры. Одним нажатием кнопки меняют объем наполняемости бачка, как правило, на 3 или 6 литров. Даже если правильно настроить работу простейшей модели, то затраты воды значительно уменьшатся.

    Разновидности унитазов в зависимости от подвода воды к сливному бачку.

    Система, предназначенная заполнять бачок жидкостью бывает двух видов:

    • 1.Вода подводится сбоку.
    • 2.Вода подводится снизу.

    В квартирах чаще встречаются системы, имеющие боковой подвод. Регулировка, ремонт данного вида арматуры просты даже для неподготовленного человека.

    Состав арматуры, если подвод воды сбоку

    Если к бачку проведен боковой тип подвода, то механизм состоит из:

    • 1.Клапан запорный бывает штоковый или мембранный. Штоковый тип более простой и недорогой.
    • 2.Штанга или рычаг для управления бывает латунный или пластиковый.
    • 3.Трубка наливная предназначена снижать шумовой эффект от смыва и наполнения воды.
    • 4.Поплавок. Применяются поплавки, которые двигаются по горизонтальной направляющей.

    Как действует механизм, который двигается по горизонтальной направляющей:

    • 1. Во время смыва поплавковый механизм опускается вниз, двигая за собой штангу, при этом выполняя открытие запорного клапана.
    • 2.Вода поступает в бак, элемент управления поднимается.
    • 3.Поступление воды в устройстве со штоковым типом клапана останавливается постепенно по мере заполнения бачка, с мембранным типом останавливается сразу, как достигается контрольная метка.

    Из чего состоит арматура, если подвод воды снизу:

    • 1.поплавок.
    • 2.стакан, куда осуществляется опускание поплавкового механизма во время слива.
    • 3.направляющая.
    • 4.клапан мембранный.
    • 5.тяга крепится одновременно к поплавковому устройству и запорному элементу.

    Как действует устройство, которое двигается по вертикальной направляющей

    Вода с нижней подводкой к бачку сливается по следующему принципу:

    • 1.Во время смыва воды поплавковый механизм движется по направляющей.
    • 2.Тяга, действуя на клапан, его открывает.
    • 3.жидкость заливается в емкость.
    • 4.Поплавковое устройство поднимается до ограничения, установленного тягой, мембранный клапан перекрывает подачу жидкости.

    Протечка воды из бачка в чашу унитаза свидетельствует о поломке арматуры.

    Внимание! Если арматура проработала несколько лет, то она покрывается налетом из извести и ржавчины, что усложняет процесс регулировки. Специальные средства для борьбы с известковыми налетами помогут решить проблему. Надо добавить немного средства прямо в бачок, через пару часов смыть.

    Регулировка объема наполняемой жидкости

    Чтобы отрегулировать бачок с нижним подводом воды надо крутить винт для регулировки, который придает правильное положение поплавкового устройства на тяге.

    Чтобы увеличить объем наполняемости водой, надо крутить винт против хода часов, и наоборот для уменьшения объема поступления воды.

    Для того, чтобы отрегулировать уровень жидкости в емкости с боковым подводом, при расположении устройства управления по горизонтали надо двигать поплавок вправо или влево по штанге.

    Повысить уровень заполнения водой резервуар можно, если увеличить длину рычага, если объем воды в баке надо уменьшить, то размер рычага уменьшаем. Откручиваем винт, которым крепится рычаг, смещаем его в нужную сторону и закручиваем винт, можно переместить поплавок по зубчикам тяги. Если арматура имеет штангу из металла, то уровень воды в бачке можно регулировать, подгибая штангу влево или вправо.

    Система слива с нижним подводом к бачку считается комфортной для применения в быту, потому что оснащена лучшей шумоизоляцией, но арматуру с подводкой с боку легко регулировать и ремонтировать своими руками.

    Регулировка сливной системы и системы наполнения унитаза

    Чаще всего регулировка арматуры требуется, если подтекает из сливной емкости. Если после смыва струйка воды просачивается из резервуара, то в ремонте нуждается механизм слива. Причиной может быть снижение эластичности груши, отвечающей за выпуск воды, тогда нужно менять весь унитаз. Если вода не прекращает течь в унитаз после того, как бачок наполнится, то в регулировке нуждается механизм наполнения. В данном случае виновниками неполадки будут поплавковый механизм либо шаровой клапан.

    В старых моделях унитаза находится латунный поплавковый рычаг, чтобы отрегулировать его, надо согнуть его стержень так, чтобы он не нарушал работу сливной системы и при этом хорошо закрывалась крышка.

    Если есть недочеты в процессе слива, надо отрегулировать устройство. Демонтируем тягу со сливной трубы, освобождаем подход к фиксатору сливной системы, чтобы поплавковый стакан двигался свободно. Изменяем положение устройства до нужного, не доходя до края бачка примерно пять сантиметров. Затем фиксируем, устанавливаем тягу, чтобы переливная трубка находилась в воде на уровне двух сантиметров.

    Также можно отрегулировать высоту предохранительного механизма от перелива. Механизм находится в центре сливного устройства в виде маленькой трубочки. Поворачиваем трубку до нужного уровня, двигаем по часовой стрелке, если надо ослабляем гайку. Фиксируем положение трубочки поворотом в другую сторону.

    Регулировка остатка воды после смыва

    Для регулировки предназначена сбоку внизу на бачке специальная заслонка, положение которой диктует уровень остатка воды в бачке. Можно установить нужный уровень, механизм ее представляет трещетку, и не имеет никаких дополнительных крепежей.

    Внимание! Тщательный анализ качества элементов арматуры покажет заводские дефекты, неровности, для повышения герметичности соединения элементов используйте герметик.

    Выбор внутреннего устройства бачка

    С помощью линейки определяем размер сечения трубы, предназначенной, чтобы наполнять воду. Диаметру, равному 1.5 см, соответствует подводка в 3/8 дюйма, если сечение равно двум сантиметрам, то подводка равна 1⁄2 дюйма. Для удобства лучше выбрать ту модель арматуры, что и была. Вынимаем арматуру и покупаем соответствующую в магазине.

    Набор инструментов, которые понадобятся для регулировки и ремонта:

    • Рулетка либо линейка.
    • Разводной ключ с маркировкой 1.
    • Несколько гаечных ключей.
    • Новая арматура.

    Особенности демонтажа арматуры

    Сначала перекрываем воду, сливаем ее подручными средствами из бачка. Откручиваем кнопку, при необходимости снимаем крышку бачка. С помощью гаечного ключа выкручиваем гайку, которая соединяет шланг для поступления воды с арматурой, вынимаем сливной механи

    Какие бывают типы унитазных клапанов? (с иллюстрациями)

    В большинстве жилых туалетов используется один тип клапана для смыва унитаза, а другой - для наполнения бака. Промывочные клапаны необходимо активировать вручную, а заливные клапаны открываются и закрываются автоматически. Для каждой из этих операций существует только два основных типа клапанных механизмов. Клапаны унитаза, используемые для смыва, обычно представляют собой заслонку или сифон. Наполнительные клапаны обычно активируются либо поплавковым шаром, либо устройством с поплавковой чашей.

    Клапаны унитаза, используемые для смыва, обычно представляют собой заслонку или сифон.

    Клапаны унитаза с откидной крышкой обычно изготавливаются из резины и надеваются на большое отверстие в дне бачка. Этот клапан прикреплен цепочкой к ручке смыва унитаза.Когда ручка смыва нажата, цепь открывает заслонку и позволяет воде из бачка с высокой скоростью поступать в унитаз и смывать содержимое унитаза. Клапаны унитаза с откидной крышкой - это наиболее часто используемый тип смыва. Эти клапаны со временем деформируются и протекают.

    Клапан смыва унитаза обычно позволяет воде проходить из бачка в унитаз.

    Клапаны сифонного типа уже более века используются в жилых туалетах. Когда ручка смыва в этом типе смывного механизма нажата, вода из бака попадает в унитаз через сифон большого объема. После того, как вода из бака достигает унитаза, дополнительная вода выталкивает содержимое унитаза в сливную трубу для утилизации. Промывочный клапан сифона не может протекать, потому что в нем нет резиновых деталей, которые могут со временем изнашиваться.

    Поплавковые шаровые наполнительные клапаны используются для наполнения бачка унитаза водой после смыва. Этот тип клапана для унитаза состоит из полого пластикового шара, прикрепленного к механизму автоматического клапана с помощью тонкого металлического стержня.Уровень воды внутри бака падает при открытии промывочного клапана. Уменьшение уровня воды заставляет плавающий шар опускаться и активировать клапанный механизм. Когда новая вода поступает в резервуар, плавающий шар поднимается и закрывает клапан, когда достигается правильный уровень воды.

    Клапан наполнения с поплавковым стаканом - это модернизированная версия клапана с поплавковым шаром для унитаза. В этой конфигурации клапана унитаза полый пластиковый стаканчик прикреплен к клапану наполнения с помощью короткого пластикового рычага. Эта плавающая чашка скользит по валу заправочного клапана, поднимаясь и опускаясь в ответ на изменение уровня воды в резервуаре. Поплавковые чашки открывают и закрывают заправочный клапан так же, как поплавковый шар, но занимают меньше места внутри унитаза. Клапан наполнения поплавкового стакана обычно издает меньше шума при наполнении бака.

    10 лучших сливных клапанов для унитаза в 2021 году - обзоры и руководство покупателя

    Последнее обновление: 23 ноября 2020 г.

    Когда с вашим туалетом что-то не так, это редко бывает с самим туалетом.Скорее всего, проблема связана с механизмом смыва, который позволяет унитазу удалять отходы. Независимо от того, размещен ли сливной клапан внутри бачка унитаза или установлен сверху, эти механические детали подвержены износу и, в конечном итоге, должны быть заменены.

    Чем больше у вас унитазов, тем больше клапанов вы будете заменять. Между нашими тестировщиками есть довольно много туалетов с клапанами, которые нужно заменить. Вместо того, чтобы выбирать любой случайный клапан с полки, мы решили воспользоваться этой возможностью, чтобы выяснить, какие промывочные клапаны являются лучшими.

    Конечно, мы хотим убедиться, что наша работа не будет потрачена зря, поэтому мы решили написать обзоры следующих 10 клапанов смыва для унитаза, чтобы вы также могли извлечь пользу из нашего тестирования.


    Быстрое сравнение наших фаворитов

    10 лучших клапанов смыва для унитаза - Обзоры 2021

    1. Промывочный клапан Danco HYR460 HyrdroRight - лучший результат

    Этот универсальный клапан смыва от Danco позволяет модернизировать унитаз с одинарным смывом и превратить его в унитаз с двойным смывом со всеми его преимуществами.Вы можете подумать, что это будет дорогостоящее обновление, но с промывочным клапаном HyrdroRight это доступное изменение.

    Заменяя традиционный рычаг, который, вероятно, сейчас есть в вашем туалете, этот сливной клапан предлагает вместо этого двойные кнопки, позволяя вам переключаться между более экономичным смывом для жидкостей и большим смывом для твердых отходов.

    На боковой стороне этого устройства находится регулируемый мини-клапан, который позволяет вам устанавливать уровень воды в чаше, позволяя получить идеальное количество воды, чтобы избежать прилипания отходов к чаше.К счастью, это не снизит силу промывки. На этом клапане также нет заслонки, что устраняет главный источник проблем с клапанами смыва унитаза. Однако его можно использовать для замены традиционного откидного клапана.

    Когда вы приступите к установке этого промывочного клапана, вам не понадобятся никакие инструменты. Установка проста и занимает очень мало времени. Он будет работать практически с любым туалетом, который принимает 2-дюймовые сливные клапаны, но несовместим с туалетами Mansfield. Кроме того, вам понадобится минимальный зазор 10 дюймов от верхней части отверстия промывочного клапана до внутренней стороны крышки резервуара.

    Плюсы

    • Доступная цена
    • Механизмы двойного смыва
    • Водосберегающая конструкция
    • Издает шум для предупреждения об утечках

    Минусы

    • Не совместим с туалетами Mansfield

    2. 2-дюймовый клапан смыва для унитаза Fluidmaster 507AKP7 - лучшее соотношение цены и качества

    Если вы не собираетесь модернизировать свой унитаз, а просто хотите заменить существующий сливной клапан на другой, который работает так же, то вы можете проверить 2-дюймовый сливной клапан Fluidmaster 507AKP7.Это стандартный дизайн, который никак не повлияет на работу вашего туалета. Но если у вас сейчас негерметичный сливной клапан, это, вероятно, самый дешевый и надежный способ вернуть унитаз к полной функциональности.

    После стольких испытаний мы уверены, что это один из лучших сливных клапанов для унитаза за свои деньги. Это очень дешево; часто вдвое дешевле других клапанов, которые мы видели. Но это не значит, что вы чем-то жертвуете, потому что на этот клапан предоставляется впечатляющая 5-летняя гарантия, гарантирующая, что вам не понадобится еще одна замена в течение как минимум полувека.

    Конечно, это просто прямой ремонт. Этот клапан представляет собой промывочный клапан старой закалки. В этом нет ничего плохого, если вы ищете самый дешевый способ восстановить работу унитаза, но вы не сделаете его более экономичным или тише. К счастью, у вас есть все необходимые прокладки и оборудование.

    Плюсы

    • Грязь-дешевая цена
    • Универсальный
    • Включает все крепежные детали и прокладки
    • Гарантия 5 лет

    Минусы

    • Смыв в стиле старой закалки

    3.Клапан смыва для писсуара американского стандарта - Premium Choice

    Открытый сливной клапан американского стандарта с чистой эстетикой полированного хрома - отличный способ украсить любой писсуар. Это очень экономично, так как при каждой промывке требуется всего 1 галлон воды. Кроме того, он надежен и долговечен, рассчитан на годы ежедневного использования. Он идеально подходит для любой жилой ванной комнаты, хотя он также будет уместен в любой коммерческой обстановке, делая ванную комнату намного более роскошной, чем многие другие открытые сливные клапаны на рынке, которые имеют явно промышленный вид.

    Внутри этого промывочного клапана находится самоочищающийся поршень. Это гарантирует отсутствие отложений, которые могут снизить мощность смыва унитаза и в конечном итоге засорить смывной механизм. Ручка достаточно длинная и легкая, чтобы ее тянуть с легкостью, а также полностью соответствует требованиям ADA. Также стоит отметить, что вам не нужно держать эту ручку для смыва.

    Нет сомнений; это один из самых дорогих промывочных клапанов, которые вы могли выбрать.Но он также очень привлекателен и хорошо построен. Он изготовлен из прочной хромированной литой латуни, которая выглядит элегантно и выдерживает долгие годы использования без признаков износа.

    Плюсы

    • Чистая эстетика
    • Использует всего 1 галлон на промывку
    • Самоочищающийся поршень
    • Не удерживаемая ручка
    • Изготовлен из прочной хромированной латуни

    Минусы

    • Дороже других вариантов

    4.Клапан смыва для писсуара Sloan Regal

    Клапан промывки писсуара Sloan Regal - еще один вариант открытого промывочного клапана. Это полностью заменяемый клапан для любого писсуара с не удерживающей ручкой, полностью соответствующий требованиям ADA. При каждой промывке используется всего 1 галлон воды, что позволяет экономить воду и сокращать счет за воду.

    Этот промывочный клапан имеет более промышленный вид, чем клапан американского стандарта, который заслужил нашу рекомендацию по выбору премиум-класса. Отделка не такая приятная, хотя она все еще хромированная.К сожалению, если вы попытаетесь использовать чистящие средства для отделки, она может быть непоправимо повреждена. Это довольно досадно для такой дорогой детали, которая предназначена для использования в ванной, где, как мы все знаем, скапливаются грязь и микробы.

    На этот промывочный клапан предоставляется трехлетняя гарантия, гарантирующая, что он будет работать должным образом в течение длительного времени. Также включены все прокладки и оборудование, необходимые для установки. Установка не была очень сложной, но мы заметили, что этот клапан имеет тенденцию дребезжать в холодную погоду.Если вам нужен открытый промывочный клапан, мы по-прежнему рекомендуем американский стандарт. Он только немного дороже, но качество намного выше.

    Плюсы

    • Запасной клапан для любого писсуара
    • Не удерживаемая ручка
    • Использует всего 1 галлон на промывку
    • Гарантия 3 года
    • Включает все прокладки и крепеж

    Минусы

    • Иногда болтает в холодную погоду
    • Дороже других вариантов
    • Отделка снимается

    5. Korky 5030BP Универсальный клапан смыва для унитаза

    Сегодня многие унитазы отказались от конструкции с 2-дюймовым клапаном, отдав предпочтение большему 3-дюймовому отверстию, что позволяет лучше смывать меньшим количеством воды. Korky 5030BP - отличная замена клапана для этих унитазов, предлагая доступный способ обеспечить длительную работу вашего унитаза. Это универсальный вариант, который работает практически с любым 3-дюймовым сливным клапаном, хотя в некоторых унитазах он не подходит. Мы даже нашли один унитаз, который был указан как совместимый, но не был.Тем не менее, мы обнаружили, что это хорошо работает в большинстве туалетов, которые мы пробовали.

    В этом промывочном клапане используются прокладки из красной резины Chlorazone, которые устойчивы к химическим веществам и могут работать в течение многих лет. С этой целью Korky даже предоставляет 5-летнюю гарантию на этот клапан, предлагая один из лучших показателей долговечности, которые мы видели.

    К сожалению, это старый промывной клапан с откидной крышкой, и с ними могут возникать некоторые проблемы. Мы заметили, что они начали протекать в течение гарантийного срока. К счастью, если возникнет проблема с клапаном, его заменит.

    Все необходимое для установки включено. Вы получите все прокладки и крепеж, что сделает его простой ремонт, не требующий даже инструментов.

    Плюсы

    • Подходит для большинства 3-дюймовых промывочных клапанов
    • Хлоразоновый красный каучук
    • Включает прокладки и крепеж
    • Гарантия 5 лет

    Минусы

    • Заслонка может протекать
    • Не работает со всеми перечисленными туалетами

    6.Zurn Z6000-YB-YC Промывочный клапан Aquaflush

    Клапан смыва Aquaflush от Zurn выглядит как обычный открытый клапан слива писсуара. Но это не так. Этот на самом деле предназначен для использования со стандартным унитазом, заменив его на смыв с открытым клапаном. Это отличный вариант для тех, кому нужно обновить свой унитаз в соответствии с требованиями ADA. Это не так дорого, как другие открытые промывочные клапаны, хотя определенно в несколько раз дороже хорошего внутреннего промывочного клапана. Он включает трехлетнюю гарантию и химически стойкие прокладки, чтобы частично компенсировать разницу в цене.

    Хотя большинство открытых промывочных клапанов, которые мы видели, были очень экономичными, этот немного отличается. Он доступен в варианте с низким расходом, но тот, который мы тестировали, использовал 3,5 галлона воды при каждой промывке. Для современного сливного клапана это кажется астрономическим. Мы настолько привыкли к сегодняшним туалетам с низким расходом воды, которые часто используют меньше одного галлона при каждом смывании, поэтому кажется, что это огромный объем воды. С другой стороны, у него есть тщательная промывка, которая с легкостью удаляет любые отходы из емкости.

    Плюсы

    • Гарантия 3 года
    • Химически стойкие прокладки
    • Дешевле, чем аналогичные открытые клапаны

    Минусы

    • Использует 3,5 GPF
    • Дороже, чем внутренние промывочные клапаны

    7. Промывочный клапан Champion по американскому стандарту 3174.105-0070A

    Промывочный клапан Champion по американскому стандарту - отличный промывочный клапан, который очень быстро и без проблем удаляет отходы.Это даже не очень дорого, особенно по сравнению с другими клапанами American Standard, которые могут быть довольно дорогими. Тем не менее, это примерно вдвое дороже универсального клапана Fluidmaster, который заслужил нашу рекомендацию как лучшее соотношение цены и качества, поэтому, если вы хотите сэкономить, вы, вероятно, захотите пропустить этот клапан.

    Мы заметили несколько серьезных недостатков этого клапана. В названии написано Champion Universal Replacement Flush Valve, что говорит о том, что он универсален. Это не.Он подойдет к любому унитазу линии Champion от American Standard. Это O.E.M. Запасная часть для этих туалетов, но пока не ясно, будет ли она работать с другими туалетами. Мы обнаружили несколько несовместимых с ними сразу.

    Помимо ограниченной совместимости, этот клапан также имеет ограниченную гарантию сроком всего один год. Поскольку клапан Fluidmaster предлагает пятилетнюю гарантию по гораздо более низкой цене, нам трудно рекомендовать этот клапан американского стандарта кому-либо.

    Плюсы

    • Отличный смыв позволяет легко удалять отходы
    • Доступная цена

    Минусы

    • Очень ограниченная гарантия
    • Для использования с унитазами серии Champion

    8. Промывочный клапан Mansfield 211-11

    Предназначенный специально для унитазов Mansfield 160, хотя он будет работать с любым унитазом с регулируемым рычагом, сливной клапан Mansfield 211-11 не является одним из наших любимых, хотя и далеко не худшим из тех, что мы когда-либо видели.В комплект входят прокладка и контргайка, так что, по крайней мере, вам не нужно покупать их отдельно. Если у вас есть проблема с водой, которая постоянно течет из бачка в унитаз, то этот клапан может ее исправить.

    Нам нравится, насколько экономичен этот клапан - всего 1,6 галлона на промывку. Однако его долговечность оставляет желать лучшего. Не ожидайте, что срок службы этого клапана составит пять лет, как у Fluidmaster. Они, как правило, выходят из строя всего через год или два, особенно в ванной, которая часто используется.

    Плюсы

    • Работает со всеми подъемными рычагами
    • Прокладка и контргайка в комплекте
    • Использует 1,6 GPF

    Минусы

    • Предназначен для туалетов Mansfield 160
    • Недостаточно

    9. Оригинальная деталь Kohler 1083980 Промывочный клапан

    Многие бренды, в том числе Kohler, хотят, чтобы вы оставались в их компании, когда начинаете покупать у них.Вот почему они проектируют свои туалеты для работы только с очень специфическими клапанами; Таким образом, вы не можете купить более дешевый клапан у другой компании.

    Этот клапан Kohler предназначен для использования только с унитазами Kohler Cimarron, что значительно ограничивает его полезность. Это настоящая деталь Kohler, но здесь вы в значительной степени платите только за торговую марку. Он дороже, чем другие варианты от других производителей, но если у вас есть унитаз Cimarron, это один из ваших единственных вариантов.

    Несмотря на более высокую цену, на этот клапан распространяется только ограниченная гарантия сроком на 1 год, что не способствует укреплению уверенности в его качестве.К счастью, в нем есть все прокладки и оборудование, необходимые для установки. Единственный случай, когда мы рекомендуем этот сливной клапан, - это если у вас есть унитаз Kohler Cimarron.

    Плюсы

    • Включает прокладки и все необходимые детали
    • Подлинная Kohler запчасть

    Минусы

    • Работает только с Kohler Cimarron
    • Ограниченная гарантия на 1 год
    • Дороже других вариантов

    10.Plumb Pak K835-12 Клапан смыва для унитаза

    Мы очень надеялись на выпускной клапан для унитаза Plumb Pak. Это один из самых дешевых промывочных клапанов, которые мы тестировали, и мы хотели бы дать ему рекомендацию, но не можем. Он подходит для большинства унитазов с 3-дюймовым сливным клапаном, а регулируемая высота обеспечивает отличную совместимость. Но его функциональность не на высоте.

    Сразу же мы заметили, что этот клапан не включает в себя прокладку от бака к дежи. Его всегда нужно будет заменять при замене промывочного клапана, так что это похоже на серьезную оплошность и дополнительные расходы.

    После установки мы сразу получали несовместимые флеши. Некоторые из них были намного больше других, в них использовалось больше воды и они производили больше шума. Спустя всего несколько дней заслонка начала прилипать, позволяя воде постоянно течь.

    Мы решили проверить гарантию только для того, чтобы понять, что гарантийный срок составляет всего один год и аннулируется практически всем, что компания хочет требовать. Мы рекомендуем вам держаться подальше от этого промывочного клапана. Это может показаться недорогим, но это потому, что реальные затраты скрыты.

    Плюсы

    • Грязь-дешевая цена
    • Подходит для большинства унитазов с трехдюймовым сливным клапаном
    • Регулируемая высота

    Минусы

    • Ограниченная гарантия
    • Непостоянная промывка
    • Без прокладки бака к дежи
    • Лоскут начал прилипать через несколько дней

    Справочник покупателя

    Если сливной клапан в вашем туалете не работает должным образом, это может быть неприятно и дорого обходиться.Проточная вода каждую минуту стоит денег, и многие клапаны издают раздражающий визг, когда протекают. К счастью, замена сливного клапана унитаза - дешевый и простой ремонт. Вам даже не понадобятся инструменты, и вы легко сможете сделать это самостоятельно, если немного не уверены.

    Но все зависит от выбора правильного клапана. Неправильный клапан может даже не подходить к вашему унитазу. Вопрос в том; как узнать, какой клапан правильный?

    Выбор правильного промывочного клапана

    Не волнуйтесь.Выбор подходящего промывочного клапана - не сложная задача. Вам просто нужно убедиться, что тот, который вы выберете, подходит к вашему унитазу и обеспечивает желаемый тип смыва.

    Совместимость

    Наиболее важным аспектом, который следует учитывать, является совместимость. Если у вас есть сливной клапан, который несовместим с вашим унитазом, тогда вам не повезет.

    Многие компании предлагают универсальные промывочные клапаны, но они редко бывают такими универсальными, как утверждают производители.

    Перед покупкой клапана вам необходимо знать, какой размер клапана установлен в вашем туалете.Это должен быть 2-дюймовый или 3-дюймовый клапан. Если вы получите неправильный размер, он не будет совместим.

    Существуют также туалеты с особыми требованиями к совместимости. Некоторые производители, такие как Kohler или American Standard, хотят убедиться, что вы придерживаетесь их компании, как только начнете с ними тратить деньги. Для этого они сделали многие из своих унитазов совместимыми только с очень специфическими клапанами. Эти унитазы часто несовместимы с универсальными сливными клапанами.

    Промывка и использование воды

    Еще одна вещь, о которой вам нужно подумать, - это то, сколько воды вы хотите, чтобы ваш унитаз использовал для каждого смыва. Сегодня туалеты становятся все более и более экономичными, используя все меньше и меньше воды при каждом смывании. Есть даже туалеты, которые используют всего 0,8 галлона на смыв (GPF) или меньше.

    Более экономичный промывочный клапан может сэкономить деньги в долгосрочной перспективе. В то время как стандарт технически составляет 3,5 GPF, промывочный клапан, который использует всего 1 GPF, может сэкономить вам сотни или даже тысячи галлонов воды в год. Это дает существенную экономию на счетах за воду.

    Но есть компромисс. Более экономичный смыв также означает меньшую мощность смыва. Хотя многие туалеты спроектированы специально для того, чтобы максимально использовать смыв с низким расходом, старые туалеты не всегда спроектированы таким образом. Итак, если вы перейдете на очень экономичный сливной клапан, вы можете обнаружить, что в вашем туалете внезапно возникнут трудности с утилизацией твердых отходов и туалетной бумаги.

    Тем не менее, поиск баланса - это хорошая идея.Вы хотите найти что-то экономичное, что поможет снизить ваши счета за воду. 3,5 GPF в наши дни - это слишком много. Но вам также не нужен клапан, который использует такое небольшое количество воды, что ваш туалет забивается. Мы рекомендуем поискать что-то около 1,6 галлона в секунду, чтобы найти золотую середину между экономией воды и мощным смывом.


    Заключение

    На рынке нет недостатка в запасных промывочных клапанах. На самом деле, кажется, что разных клапанов почти столько же, сколько и туалетов! Надеюсь, наши обзоры помогли вам сузить круг вопросов, но на всякий случай мы оставим вам наши последние рекомендации.

    The Next от Danco HYR460 Универсальный клапан двойного слива HyrdryoRight был нашим фаворитом в целом. Он позволяет преобразовать унитаз с ручкой с ручкой и одинарным смывом в унитаз с двойным смывом с кнопкой, что поможет вам сэкономить воду. Лучше всего то, что у него доступная цена, так что модернизация унитаза дает существенную экономию по сравнению с его заменой.

    Если вам нужно самое дешевое решение для восстановления полной функциональности унитаза, мы рекомендуем Fluidmaster 507AKP7. Это универсальный клапан промывки откидного типа с пятилетней гарантией, доступный по очень низкой цене.

    Для большей роскоши открытого промывочного клапана мы предлагаем открытый промывочный клапан американского стандарта. У него самоочищающийся поршень, ручка без удержания и чистый внешний вид. На каждый смыв требуется всего один галлон воды, и он сделан из прочной, привлекательной хромированной литой латуни.

    Туалет работает постоянно | Как починить работающий унитаз | Туалет работает без остановки | Вода непрерывно течет из бачка унитаза в унитаз

    Когда унитаз постоянно работает, мы должны сначала выяснить, есть ли у вас проблема с клапаном наполнения или проблема с заслонкой / сливным клапаном.

    Шаг 1 - Если вы перекрыли линию подачи воды, включите воду и загляните внутрь резервуара. Определите, настолько ли поднимается уровень воды, что она стекает в переливную трубу. Если да, выполните действия по очистке заправочного клапана.

    Шаг 1A - Если промывка мусора (чистящий раствор) не решает проблему; Заменить заправочный клапан.

    Промывочный мусор (чистящий раствор):

    Грязь и мусор могут попасть внутрь клапана.Это может произойти в любое время, когда есть вода, и может произойти после новой установки, через несколько дней или даже через месяцы и годы после установки.

    Для очистки клапана выполните следующие действия:

    Выключите воду и сполосните унитаз.

    Возьмитесь за резервуар правой рукой, поднимите поплавок, возьмитесь за серый вал и удерживайте его в этом положении (см. Фото ниже).

    Левой рукой возьмитесь за колпачок и одновременно положите большой палец на пластиковый рычаг.

    Поверните колпачок и пластмассовый рычаг против часовой стрелки на 1/8 оборота. Надавите на колпачок, делая быстрое вращательное движение.

    Поднимите крышку и отодвиньте ее от верхней части корпуса клапана. С помощью чашки переверните чашку вверх дном над открытым отверстием клапана и включите подачу воды с полной силой на 10-15 секунд. Загляните внутрь клапана, чтобы убедиться, что внутри клапана не осталось мусора.

    Обратные шаги, чтобы снова установить верхнюю часть клапана. Включите воду и промойте туалет, чтобы убедиться, что проблема решена.

    Видео: Как починить бегущий унитаз

    Если эта процедура не решает проблему, замена клапана наполнения должна решить проблему. Чтобы просмотреть все заправочные клапаны, нажмите здесь: Заполняющие клапаны

    Шаг 2 –С полным баком воды отключите подачу воды в унитаз и отметьте текущий уровень воды в баке. Подождите 10-15 минут и обратите внимание, стекает ли вода с вашей отметки.Если он стекает, сначала замените заслонку, поскольку это наиболее распространенная проблема. Чтобы просмотреть все хлопушки, нажмите здесь: Flappers

    Шаг 3 - Если вы заменяете заслонку, а унитаз продолжает стекать (при необходимости повторите шаг 2), мы рекомендуем заменить сливной клапан, так как это в конечном итоге остановит постоянный слив воды из бака в унитаз. Чтобы просмотреть все промывочные клапаны, нажмите здесь: Промывочные клапаны

    Шаг 4 - Если в какой-то момент унитаз работает и вы видите воду на полу, немедленно отключите воду и загляните внутрь резервуара, чтобы увидеть, идет ли вода из крышки или области рычага резервуара.Заменить заправочный клапан и заменить промывочный клапан. Промывочный клапан установлен на неправильную высоту или может блокировать путь воды для безопасного слива в унитаз. Если вода стекает вниз, а вода выходит из нижней части бака, замените болты бачка и шайбы.

    Как работают безрезервуарные туалеты | HowStuffWorks

    Туалеты без резервуаров, в том числе писсуары, на сегодняшний день являются наиболее распространенным типом туалетов в общественных туалетах. Подавляющее большинство этих устройств работают с клапаном, который дозируется с помощью поршня или диафрагмы.Клапан предназначен для автоматического закрытия после завершения цикла промывки, поэтому нет компьютера или другой технологии, которая регулирует работу.

    В мире сантехники традиционные унитазы без сливных клапанов считаются низкотехнологичными, но надежными рабочими лошадками. Однако с этими устройствами может быть некоторая степень пользовательского контроля. Для большинства моделей владельцы зданий могут внести незначительные изменения в объемы смыва, хотя в США и многих других странах они должны соблюдать национальные стандарты использования воды.Ряд функций может также улучшить производительность унитаза с клапаном смыва в коммерческих условиях, включая технологии смыва без помощи рук и устройства для экономии воды.

    Объявление

    В коммерческих условиях все модели унитазов без бачка работают примерно одинаково. Когда унитаз смывается, клапан открывает линию подачи, позволяя заранее определенному количеству воды пройти в унитаз. По данным Министерства энергетики США, текущий стандарт использования воды в США.S. составляет 1 галлон (3,8 литра) для писсуаров и 1,6 галлона (6 литров) для обычных туалетов [источник: Министерство энергетики]. Стандарты аналогичны или даже строже в других частях развитого мира, таких как Австралия, где средний объем смыва не должен превышать 0,6 галлона (2,2 литра) для писсуаров и 1,5 галлона (5,5 литра) для туалетов [источник: правительство Австралии].

    В последнее время одной из самых больших тенденций в сфере коммерческих туалетов без бака является технология смыва без помощи рук [источник: Koeller].Эта функция может получать питание от батареи или проводки, но обычно существует ручной механизм промывки, который все еще работает в случае сбоя питания. Промывание без помощи рук полезно тем, что помогает предотвратить распространение микробов. Однако у этой технологии есть общая проблема: автоматические промыватели могут пропускать зажигание, что приводит либо к потере воды, либо к оставшимся отходам.

    По большей части давление воды в коммерческих водопроводных системах достаточно высоко, чтобы обеспечить смыв безбаковых туалетов.Поскольку давление воды в жилых домах и частных домах не такое сильное, за последнее столетие оно ограничило использование безбаковых туалетов во многих домах США. Из этого правила есть некоторые исключения, которые мы обсудим в следующем разделе.

    Фитинги для бачка унитаза / Клапан наполнения унитаза + Клапан смыва унитаза от китайского производителя, завода, завода и поставщика на ECVV.com

    Технические характеристики

    Штуцеры бачка унитаза / клапан наполнения унитаза + клапан смыва унитаза

    xmbos-113 керамический и магнитный клапан для наполнения унитаза

    1, он не имеет связи с водой, не проникает и работает с точным забором воды и надежной производительностью.Он также имеет длительный срок службы - более 300 тысяч раз, что основано на надежных испытаниях. Все эти достоинства делают его действительно водосберегающим краном для туалетной воды.
    2, Он эффективно работает при низком и высоком давлении от 0,01 кГц / см2 до 10 кг / см2.
    3, Он может адаптировать различное качество воды, например, водопроводную, грязную, морскую воду. Он использует керамические стружки вместо силиконовых резиновых деталей для герметизации, он намного лучше работает против кислоты и коррозии.
    4, Он может адаптировать воду к температуре от 0 до 122 ° F при длительном использовании.
    5, Он работает с отличной точностью при контроле уровня воды. Основываясь на результатах испытаний при различном рабочем давлении водопроводной воды, он показывает точность всегда в пределах 1 мм.
    6, он может адаптировать различные уровни воды.
    7, Он работает без шума во время заполнения водой, что может быть проблемой для большинства традиционных клапанов заполнения с резиновым уплотнением.
    8, Он работает со стабильным соотношением добавок воды.
    9, он получил патент на полезную модель, патент №: ZL200920136589.2 (см. Патентную док.на странице загрузки для получения подробной информации.
    10, Высота установки регулируется от 235 мм до 360 мм, кроме того, имеется верхний винт с функцией регулировки микрометра.
    11, резьба: G1 / 2 ", 3/8", 15/16 "из пластика, 1/2", 3/8 "из меди.
    12, подходит для большинства стандартных туалетов.
    Доступны три модели: XMBOS-113T / E / S (резьба: 1/2 "- T; 3/8" - E; 15/16 "- S)

    XMBOS-214 soft-touch однократный промывочный клапан

    1, он смывается мягким прикосновением только 300 г, а сила нажатия может быть разработана пользователем, что делает его довольно удобным для детей и пожилых людей.Кроме того, это может быть идеальный сливной клапан для электронного унитаза для экономии энергии.
    2, Благодаря усовершенствованной технологии двойного уплотнения с магнитом и гравитацией, он не обеспечивает связывания воды, отсутствия проникновения, работает с точным водозабором и надежной производительностью.
    3, Достигнут точный контроль промывки при полном промывании.
    4, Быстро промывает с высокой мощностью, скорость промывки: 3,3 л / с.
    5, Он также имеет длительный срок службы - более 300 тысяч раз, что основано на надежных экспериментальных испытаниях.
    6, Он может адаптировать различное качество воды, например, водопроводную воду, загрязненную воду, морскую воду.

    Устройство клапана унитаза: Принцип работы клапанов для унитаза — Добродушный Сантехник

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Scroll to top
