Ручной клепальник: устройство и принцип работы

Часто возникает необходимость соединить две плоские поверхности небольшой толщины между собой. Для этого можно использовать различные средства, например, сварку или клей, но рациональней всего будет использование заклепок. Это позволит добиться крепкого, надежного соединения при минимальных финансовых затратах.

Клепка деталей

До изобретения механизма для клепания эта работа была трудоемкая, так как не всегда была возможность удобно выполнять манипуляции, к тому же для клепки требовались дополнительные условия.

Что такое клепальник

После изобретения этого приспособления и усовершенствования материалов, применяемых для расходного материала, клепание стало занимать намного меньше сил и времени. Этим обусловлено широкое применение клепальных клещей многими умельцами при ремонте в домашних условиях.

Клепальник

Работает клепальник ручной довольно просто, быстро и не требует значительных усилий. Главным преимуществом ручного клепальника является его мобильность и простота использования. Это приспособление позволяет поставить заклепку в труднодоступных местах, куда с более громоздкими приспособлениями не подлезть. Устройство клепальника ручного не требует доступа с двух сторон скрепляемой детали, вполне достаточно и одностороннего. Это позволяет скреплять детали, находясь с одной стороны конструкции.

Разновидности

При выборе инструмента необходимо сразу определиться, для каких именно манипуляций он вам необходим, и заклепками из какого материала вы предполагаете работать. В данный момент используются как простенькие заклепки из алюминия, так и из различных марок стали, включая нержавейку.

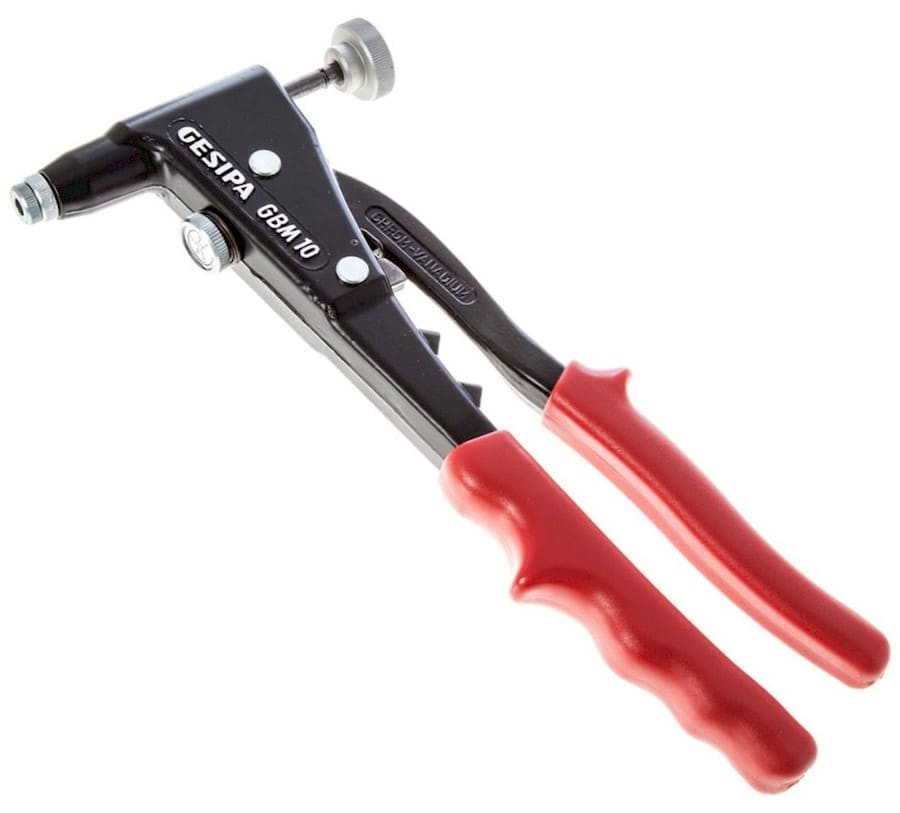

Клепальник ручной профессиональный

При небольших объемах работы в домашних условия подойдет простенький и дешевый вариант, а вот если намечается много работы с заклепками, лучше потратиться и взять клепальник ручной профессиональный. Для работы с заклепками различных диаметров применяются разные головки. Обычно набор головок идет в комплекте с инструментом, если же подходящей насадки нет, ее можно докупить отдельно.

Разновидности по типу действия:

• Вытяжной тип. Этот тип клепальника ручного имеет наиболее широкое применение среди домашних умельцев. Самая простая из всех конструкций обусловливает хорошее качество при минимальных затратах. Принцип работы устройства этого типа состоит в расплескивании конца заклепки, вытягиванием через нее стержня с шариком, отсюда и название.

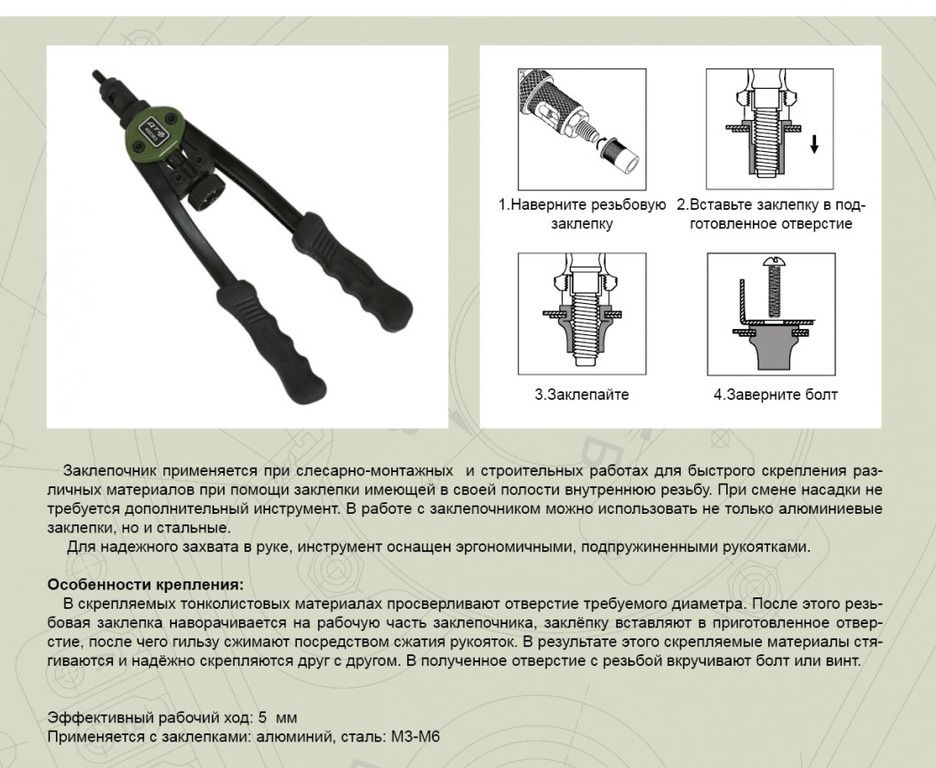

• Резьбовые инструменты. Клепальник ручной для резьбовых заклепок имеет более сложную конструкцию, основанную на расплескивании заклепки вкручиванием гайки. Качество соединения резьбовым инструментом несколько выше, чем в предыдущей конструкции, но и стоимость заклепочника резьбового типа больше. Эти факторы не способствуют широкому применению инструментов данного типа в быту.

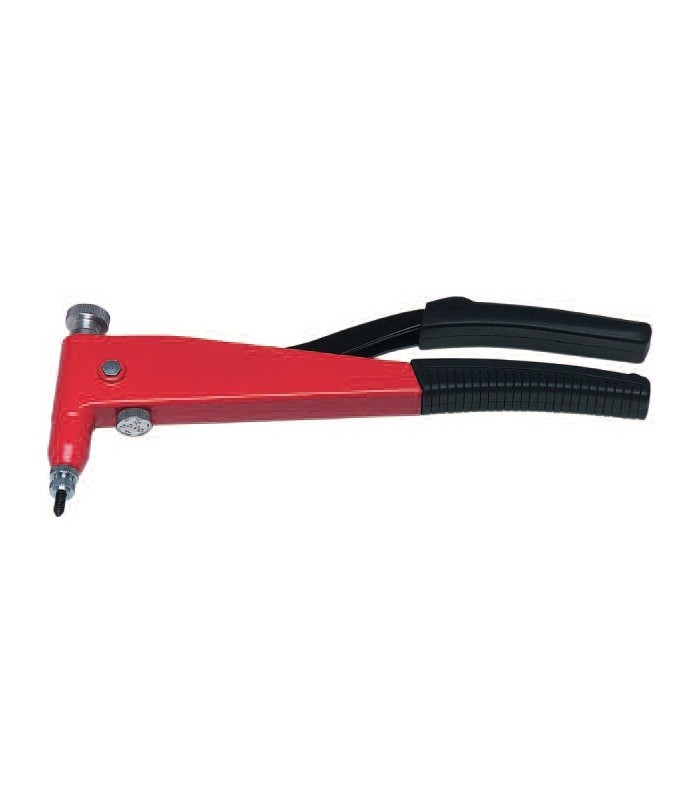

Клепальник ручной для резьбовых заклепок

Разновидности по приводу:

• Самый простой и дешевый, а потому и самый распространенный принцип – это механический, работает без применения дополнительных приспособлений. Львиная доля всех ручных клепочников, используемых в домашнем обиходе, имеет механическое устройство.
• Также могут применяться клепальники ручные с гидравлическим или пневматическим приводом. Работают эти инструменты под давлением газа или жидкости. Такие заклепочники имеют ряд преимуществ: для выполнения работы требуется меньше сил и времени. В то же время высокая стоимость такого инструмента не добавляет ему популярности среди населения.

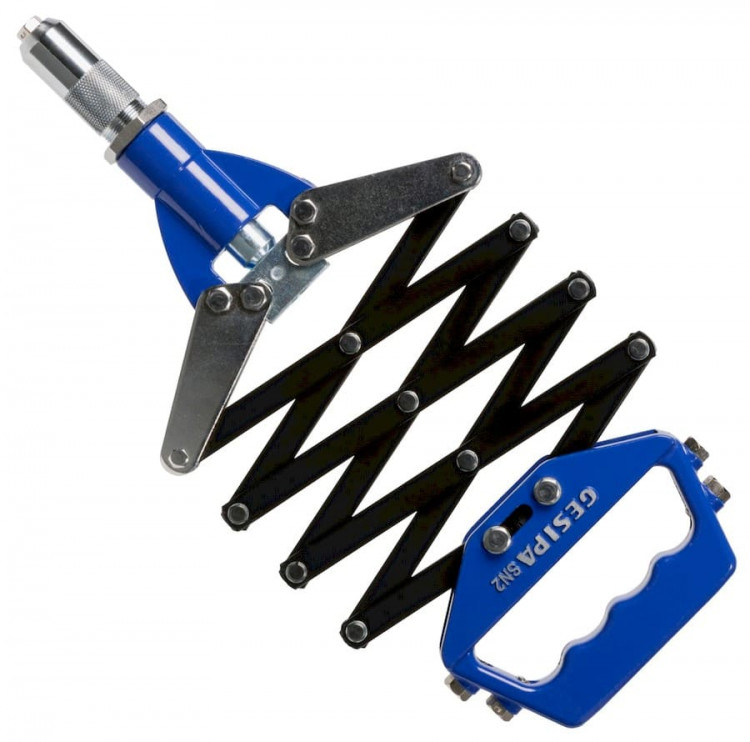

Тип конструкции «гармошка»

Конструктивные разновидности:

• В первую очередь клепальные клещи делятся на двуручные и те, которыми можно манипулировать одной рукой. Первый вариант более мощный и может с легкостью применяться при работе с заклепками большой толщины, второй тип более удобен при работе с расходным материалом маленького диаметра.
• С неповоротной головкой. Простые и дешевые, потому и самые распространенные ручные клепальники.
• С поворотом головки на 360 градусов. Усовершенствованные клепальные клещи, более сложной конструкции, позволяющей применять устройство под необходимым углом в труднодоступных местах.
  Особенно хорошо видны преимущества такой разновидности при ремонте жилых помещений.
• Тип конструкции «гармошка». Распространение заклепочники этого типа получили при строительстве крупных объектов, где необходимо выполнять большие объемы работы. «Гармошка» позволяет соединять элементы, используя одну руку. При этом заклепывание производится путем нажатия на «гармошку» сверху, а не сжимания ручек кистями рук, как в остальных случаях.

Процесс работы ручным клепальником

Для того чтобы соединить две плоские поверхности при помощи заклепки, необходимо просверлить в двух деталях отверстие, в которое, собственно говоря, и будет заходить заклепка. Отверстие в диаметре должно быть не более чем на 2 мм больше, чем диаметр заклепки, иначе соединение будет ненадежным. После этого вставить заклепку в головку клепальника и, немного прижав ручки, зафиксировать клепку. После вставить кончик заклепки в подготовленное отверстие и нажать на ручки (при необходимости 2-3 раза). После удаления из инструмента остатка заклепки можно приступать к дальнейшей работе.

Помимо скрепления металлических элементов небольшой толщины, такие устройства применяются для крепежа деталей общей толщиной до 12 мм, а профессиональные модели могут использоваться для скрепления более мощных конструкций. Следует учитывать общую толщину элементов при выборе расходного материала.

При работе с мягкими материалами, будь то одежда или брезент, диаметр отверстия может быть несколько меньше, чем диаметр расходного материала. Клепальник ручной для одежды применяется при необходимости клепания краев одежды из плотной ткани: джинса, кожа и т.п. Применение такого вида атрибутики на одежде придает вещам некую своеобразность, а владельцу запоминающийся внешний вид.

Заклепочник – вещь нужная и может пригодиться в любой момент, поэтому иметь такой инструмент в хозяйстве просто необходимо.

описание, применение и расходные материалы

Многие видели это приспособление в магазинах, торгующих инструментом – но не все знают, как им пользоваться. Те, кто ни разу не держал вытяжной заклепочник в руках – просто не смогут оценить удобство и универсальность его применения.

Заклепочные соединения были и остаются универсальным и недорогим способом сращивания различных деталей. В судостроении и самолетостроении – это вообще единственный способ крепления обшивки к каркасу.

Классическая клепка выглядит следующим образом:

Именно так клепали корпус «Титаника» и ручку к вашей сковородке.

ВАЖНО! Заклепочное соединение является неразборным. Для разделения деталей необходимо механическим способом разорвать (высверлить, срезать) заклепку.

Современные технологии коснулись и этого древнего способа. В быту мало кто пользуется молотком и обжимной насадкой. Существуют полуавтоматические инструменты, позволяющие приклепывать детали друг к другу практически одной рукой. Правда и заклепки выглядят несколько иначе.

Как работает ручной заклепочник?

Для понимания процесса, необходимо увидеть заклепку в работе. На схеме обозначены основные ее элементы:

В подготовленное отверстие помещается втулка заклепки. Инструмент надевается на сердечник и упирается в буртик заклепки. Зафиксированный стержень вытягивается из втулки, расклепывая ее верхнюю часть.

Когда клепка завершена, и головка сердечника прочно засела в расклепанной втулке – стержень отрывается. Склепанные материалы соединены лишь втулкой.

ВАЖНО! В материале описывается механический вытяжной заклепочник. Существуют гидравлические, пневматические и электрические приспособления. Однако в быту они не применяются.

Принцип работы самого инструмента и его устройство так же рассмотрим на схеме.

• головка (1) одевается на сердечник установленной в отверстие заклепки;
• корпус (2) выполняет функции нижней рукоятки и упорной станины;
• верхняя рукоятка (3), опираясь на станину при помощи оси (9), является силовым рычагом;
• при сжимании рукояток рабочая втулка (4) сжимает цанговые кулачки (5), плотно фиксируя стержень заклепки;
• продолжая движение, цанговый механизм вытягивает стержень из втулки заклепки, формируя расклепанное кольцо;
• при разжимании рукояток, конусная втулка (6) под действием пружины (7) разжимает кулачки, позволяя цанговому механизму занять исходное нижнее положение;
• крышка (8) является упором для пружины, снимается для обслуживания цангового механизма;
• для удобства оператора, в корпусе хранятся сменные головки (10), для различных диаметров заклепок.

Мы рассмотрели, как работает заклепочник. При этом надо понимать, как правильно подобрать соединительные элементы.

Расходные материалы

Металл, из которого изготавливаются заклепки – зависит от материала соединяемых заготовок. Это может быть сталь, нержавейка, медь, алюминий. Речь идет о материале втулки. Вытяжной стержень изготавливается из стали. Чаще всего применяются алюминиевые втулки. Легкий металл легко деформируется при установке, и не подвержен коррозии.

Размеры клепок для заклепочника следует тщательно подбирать под толщину материала и прочностные требования к соединению.

Как правило, вытяжные заклепки не подвергаются силовому воздействию, то есть они предназначены для соединения деталей, которые не будут находиться под нагрузкой. Поэтому диаметр подбирается минимально возможный, для обеспечения прочности.

На иллюстрации видны основные размеры, которые необходимо учитывать перед покупкой.

К тому же проверьте, подходит ли набор головок вашего инструмента под диаметр клепок. От диаметра тела заклепки зависит прочность соединения. Однако злоупотреблять его величиной не стоит. Слишком крупные отверстия снижают прочность самой заготовки, да и выглядят не эстетично.

Следующий важный размер – длина тела заклепки. Слишком много металла, торчащего над соединяемыми заготовками – не только занимают место, но и снижают прочность соединения. Согласно установившейся практике – длина расклепываемой части не должна превышать 1-1,5 диаметра заклепки. Тогда соединение получается прочным и красивым.

ВАЖНО! Длина головки сердечника не учитывается при определении общего размера.

Размер и длина сердечника в принципе не имеют значения. Главное – совместимость с головками инструмента. Общая длина тела заклепки, может быть какой угодно. Возможно, вам понадобится соединить достаточно толстые половинки.

ВАЖНО! Длина расклепываемой части заклепки, не связана с общей ее длиной.

Как правильно ставить заклепки

1. Необходимо надежно зафиксировать соединяемые заготовки. Иногда полезно воспользоваться магнитом;
2. Просверлить отверстие, немного превышающее диаметр тела заклепки. Например, для клепки 4,8 мм – достаточно отверстия 5 мм;

   ВАЖНО! Если заклепка без потайного бортика – зенковка отверстия не производится.

3. Установить расходник в отверстие, не смещая заготовки, друг относительно друга;
4. Накрутить на инструмент головку, соответствующую диаметру стержня;
5. Насадить заклепочник до самого бортика, и произвести сжатие рукояток. На коротких клепках возможен отрыв стержня с первого подхода. Если этого не произошло – снова насадите головку до бортика и повторите сжатие. Возможно, надо будет сделать несколько подходов. Это нормально;

ВАЖНО! Нельзя оставлять стержень в заклепке, и отламывать его дополнительным инструментом. Это свидетельствует о неправильно выполненном процессе. Стержень может застрять в цанговой втулке. Его можно выбить выколоткой, или же достать, разобрав цанговый механизм.

Применение заклепочника

• Вытяжной заклепочник применяется для соединения любых материалов, не требующего высокой надежности;
• При соединении мягких заготовок – например пластика, под втулку подкладывают металлические шайбы;
• Если соединение будет шарнирным – в отверстие устанавливается втулка, по обе стороны ставятся шайбы, затем крепится заклепка;
• Можно производить работы в случаях, когда тыльная сторона соединения недоступна в принципе. Например, если необходимо приклепать деталь к профилированной трубе.

Как выбирать ручные заклепочники

Особых премудростей нет. Просто возьмите в руки инструмент, и попросите продавца дать возможность проверить его в работе. Вам должно быть удобно – не более того. Размер для бытового использования значения не имеет. Единственная опция, на которую следует обратить внимание – поворотная головка.

РУЧНЫЕ КЛЕПАЛЬНЫЕ МАШИНЫ ВИДЫ И ОТЛИЧИЯ

Ассортимент ручных клепальных машин широк, поэтому здесь мы предлагаем несколько рекомендаций, чтобы выяснить, какой из них соответствует вашим потребностям.

Представляем, что такое заклепочник, виды заклепок BRALO и различия в зависимости от выполняемой работы:

ЧТО ТАКОЕ РУЧНОЙ ЗАКЛЕПАТЕЛЬ?

Ручной заклепочник — это машина, позволяющая устанавливать заклепки или заклепочные гайки для постоянного соединения материалов.

Ручной заклепочник тянет за стержень заклепки, деформируя ее головку, тем самым заполняя отверстие и материалы вместе.

ФАКТОРЫ ДЛЯ ВЫБОРА РУЧНОЙ ЗАКЛЕПОЧНОЙ ЗАКЛЕПКИ

Чтобы выбрать ручной заклепочник , который соответствует вашим потребностям, необходимо принять во внимание следующие рекомендации: – Количество заклепок.

– Приложить усилие.

– Размер заклепок в зависимости от толщины и материала.

ТИПЫ РУЧНЫХ ЗАКЛЕПАЛЬНЫХ МАШИН ДЛЯ ЗАКЛЕПОК

Как мы уже упоминали, ручной заклепочный станок отличается типом размера заклепки, а также количеством заклепок, которые необходимо установить:

которые мы можем найти в BRALO, имеют большое разнообразие с целью адаптации к различным потребностям.

–

Заклепочник ручной рычажный малый ,

предназначен для ремонтных работ, где требуется установка небольшое количество заклепок .

Эти ручные клепальные машины BRALO ставят заклепки малого диаметра, от 2,4 до 5,0 мм, то есть для отверстий менее 5 мм.

Клепальные станки, которые предлагает BRALO, это BM-45, BM-75 и BM-85 , последний имеет множительный эффект промежуточного рычага для уменьшения усилия .

Различная упаковка в коробке или пластиковом футляре

Характеристика:

o Корпус этих ручных заклепочников изготовлен из литого алюминия.

o Его рычаг изготовлен из стальной полосы.

o Резиновые рукоятки обеспечивают эргономичную рукоятку, облегчающую заклепывание.

o Имеет стальные вставки в местах резьбы.

o У них есть набор насадок и ключ для их замены.

o Форсунки 2,4, 3,0, 4,0 и 4,8/5,0.

–

Ручной сильфонный заклепочник

предназначен для профессиональных работ, при которых заклепки устанавливаются непрерывно .

BM-68 представляет собой ручной заклепочник , который работает, толкая пружину одной рукой , поэтому прикладывается большее усилие.

Характеристики:

o Держатель сопла длиннее, чтобы обеспечить доступ к более тесным рабочим местам .

o Ручка изготовлена ​​из литого алюминия высокой плотности для большей прочности.

o Его пластины являются частью пружины и изготовлены из стальной полосы , поэтому они придают ей большое сопротивление.

o Имеет насадки от 3,0 мм до 6,4 мм.

–

Большие ручные рычажные клепальные машины ,

идеально подходят для непрерывной клепки крепежа в профессиональных мастерских.

Модель BM-92 отличается высококачественным рычагом, корпусом и креплением, эргономичными рукоятками и соплами от 3,0 до 5,0 мм.

Ручные клепальные станки BM-160 и BM-164 предназначены для профессионального использования, так как отличаются высокой прочностью.

Характеристика

o Основной корпус изготовлен из алюминия высокой плотности , что снижает вес машины.

o Рычаги и анкер изготовлены из высококачественной стали .

o Имеют эргономичные ручки .

o Имеет коллектор штока , таким образом достигается чистота рабочей зоны.

o BM-160 практически без усилий заклепывает заклепки 3,0–4,8 мм, в том числе конструкционные, и S-клевер 5,2 мм (специально для мягких материалов)

o BM-164 быстро устанавливает заклепки от 4,8 до 6,4, а также заклепки S-clover, Hardgrip и Hardlock 6,4 мм.

ФАКТОРЫ ДЛЯ ВЫБОРА РУЧНОЙ КЛЕПАЛЬНОЙ МАШИНЫ ДЛЯ ЗАКЛЕПНЫХ ГАЙОК

  При выборе ручного заклепочника , который устанавливает вставных гаек , следующие факторы, которые мы принимаем во внимание: хочу разместить. – усилие оператора.

ТИПЫ РУЧНОЙ ЗАКЛЕПНОЙ МАШИНЫ ДЛЯ ЗАКЛЕПНЫХ ГАЙОК

В BRALO у нас есть различные типы ручных клепальных станков , которые предназначены для малых и больших метрических размеров, в дополнение к аксессуарам для установки шпилек.

–

Малый ручной заклепочник ,

это T-105 , легкий рычажный станок из стали, идеально подходящий для установки небольшого количества гаек. Этот клепальный станок имеет патрицы и насадки для размещения от М-3 до М-6.

– Т-412 Заклепочный пистолет с храповым механизмом — профессиональный станок, который без труда устанавливает гайки от М-4 до М-12. Его самым большим преимуществом является то, что работа достигается с очень небольшим усилием благодаря храповой системе , что снижает усилия оператора.

–

Большие ручные клепальные станки

– это TR-308 и TR-312 , а также профессиональные станки высокого уровня, которые снижают усилия благодаря своему мультипликативному эффекту .

Это рычажные машины , с основным корпусом из литого алюминия высокой плотности , который обеспечивает прочность и уменьшенный вес .

Характеристика

o В TR-308 вставляются гайки от M-3 до M-8 в дополнение к аксессуарам для установки гаек шпилек.

o TR-312 подходит для гаек от M-6 до M-12

По любым вопросам обращайтесь в BRALO, и мы ответим на ваши вопросы о том, как правильно выбрать ручной заклепочник для вашей работы.

Заклепки или гайки-вкладыши представляют собой прочные и очень прочные крепежные детали, более надежные, чем другие резьбовые варианты, которые теряют эффективность.

Типы инструментов для заклепок и области их применения

Четверг, 5 сентября 2019 г.

Чтобы разобраться в заклепочных пистолетах, первое, что нужно сделать, это понять, как работают заклепки. Вытяжные заклепки, часто называемые заклепками POP торговой марки, представляют собой невероятно полезный крепеж, предназначенный для скрепления двух материалов вместе с силой зажима. Заклепки POP состоят из двух частей: корпуса и оправки. Оправка проходит внутри корпуса и вытягивается во время установки. Когда оправка протягивается через корпус, она деформирует заднюю часть корпуса. Как только деформированная часть схватится с обратной стороной установочного материала, оправка защелкивается, оставляя чистое законченное приложение. Этот тип заклепок обычно используется, когда вы не можете добраться до задней части установки, из-за чего эта застежка получила название слепой заклепки.



Хорошо знать, как работают заклепки, но как их установить? Для заклепки требуется инструмент, который удерживает шляпку заклепки плотно прижатой к установочной поверхности, одновременно оттягивая от нее оправку. Эти инструменты обычно называют заклепочными пистолетами, заклепочниками, заклепочными инструментами или заклепочными инструментами. Мало того, что есть много вещей, которые можно назвать заклепочным пистолетом, есть также много разновидностей.

Типы заклепочных пистолетов:

• Ручной заклепочный пистолет
• Рычажный заклепочник для тяжелых условий эксплуатации
• Аккумуляторный клепальный инструмент
• Пневматический заклепочный пистолет

Хотя не все заклепочные пистолеты одинаковы, определить тип заклепочного пистолета, необходимого для конкретного применения, несложно. Читайте вместе, пока мы рассказываем о плюсах и минусах каждого типа или клепальщика.

Ручной заклепочный пистолет

Ручной заклепочный пистолет работает с помощью простого рычага и метода сжатия. Первым шагом при использовании является выбор носовой части соответствующего размера. Заклепочные пистолеты обычно поставляются с несколькими вариантами, подходящими для различных глухих заклепок. Заклепочники с ручным приводом подходят для различных заклепок, обычно изготавливаются в основном из стали с резиновой рукояткой и предлагают самую низкую стоимость.

Ручной заклепочный пистолет — отличный выбор для нерегулярного использования. Если вы обнаружите, что в вашем проекте всего несколько заклепок, то это поможет. Самым большим недостатком этого клепального инструмента является сжатие и количество времени, которое требуется. При многократном использовании он может быть очень напряженным для кистей, запястий и предплечий, что делает его менее чем идеальным для проектов, требующих большого количества заклепок.

Рычажный клепальный инструмент для тяжелых условий эксплуатации

Рычажный клепальный инструмент для тяжелых условий эксплуатации — это следующий шаг в развитии заклепочных пистолетов. Они также поставляются с наконечниками, но работают с более широким диапазоном размеров заклепок. Инструменты с рычажными заклепками, как правило, более тяжелые, чем ручной заклепочный пистолет, и более удобны для пользователя. Из-за их большего размера и рычажного действия они уменьшают физическую силу, требуемую ручным клепальщиком. Они также поставляются с бутылью для сбора, которая улавливает сломанные оправки после установки.

Чтобы установить заклепку с помощью рычажного клепального пистолета, сначала полностью откройте рычаги. Затем вставьте оправку в носовую часть. Как только корпус достигнет носовой части, вставьте его в установочное отверстие. Затем сожмите две ручки вместе. Это втянет оправку и отщелкнет ее. Теперь держите рычажный заклепочный пистолет так, чтобы носовая часть была в воздухе, и откройте руки. Это освободит оправку, и она упадет в защелку бутылки.

Рычажный клепальный инструмент для тяжелых условий эксплуатации — отличный инструмент, который можно найти на многих строительных площадках. Это делает установку глухих заклепок проще, чем с помощью ручного клепальщика, но по-прежнему выполняется вручную. Он имеет более высокую цену, чем стандартный ручной клепальщик, но также дает возможность использовать более широкий диапазон заклепок.

Аккумуляторный клепальный инструмент

Аккумуляторные заклепочные пистолеты бывают разных видов. Два основных типа функционируют в основном одинаково, за исключением последнего шага. Один тип заклепочного пистолета с батарейным питанием выплевывает оправку из передней части пистолета, а другой втягивает оправку в держатель оправки, поэтому вам не нужно беспокоиться о них, пока не опорожнится затвор.

Заклепочники с батарейным питанием отлично подходят для работы на строительной площадке. Они предлагают универсальность без шнура и простоту нажатия кнопки для установки заклепки. Выбор версии с фиксатором оправки обычно дороже, чем другой вариант с питанием от батареи. Версия с защелкой ускоряет установку, собирая оправки за вас, но будьте осторожны, чтобы не переполнить защелку, иначе пистолет может заклинить.

Пневматический заклепочный пистолет

Пневматический заклепочный пистолет работает на сжатом воздухе и позволяет очень быстро и легко устанавливать глухие заклепки. Благодаря встроенной защелке пневматический клепальный инструмент является самым быстрым способом установки заклепок.

Недостатком пневматических заклепочников является то, что они требуют подключения шланга к сжатому воздуху. Это ограничивает их универсальность и портативность больше, чем любой другой доступный инструмент, но если проект требует установки большого количества заклепок, это, несомненно, лучший инструмент для выполнения этой задачи.

Какой заклепочный пистолет лучше?

Теперь, когда мы рассмотрели множество разновидностей заклепочных инструментов, пришло время определить, что и когда покупать. Поскольку один инструмент для клепки не обязательно «лучше» другого, мы вместо этого определим, какой инструмент вам следует приобрести, в зависимости от вашей ситуации.

• Ручной заклепочный пистолет — этот инструмент является экономичным и идеально подходит для небольших мастерских, которые экономно используют заклепки меньшего размера. Они требуют значительного давления при использовании и оставляют сбор оправки пользователю, что может быть проблемой.
• Рычажный заклепочник для тяжелых условий эксплуатации — Рычажный заклепочник — это шаг вперед. Это немного дороже, но делает все, что вы хотите, чтобы ручной клепальщик делал и не может. Он работает с большими размерами, чем ручной заклепочный пистолет, и упрощает установку за счет увеличения рычага на рукоятках. Инструмент для рычажных заклепок поставляется с фиксатором оправки, облегчающим очистку.
Аккумуляторный клепальный инструмент
• . Несмотря на различия в аккумуляторных клепальных машинах, оба типа обладают важным преимуществом: универсальностью. Они предлагают силовые установки без каких-либо шнуров. Они являются идеальным выбором при работе с заклепками на стройплощадках.
• Пневматический заклепочный пистолет. Пневматические инструменты обычно отличаются производительностью за счет подключения к компрессору. Пневматический заклепочный пистолет ничем не отличается.
