Устройство межэтажного перекрытия по деревянным балкам

При строительстве собственного дома многие предпочитают использовать вместо тяжелых железобетонных перекрытий более легкие деревянные конструкции. Это снижает затраты на возведение постройки и плюс ко всему, межэтажное перекрытие по деревянным балкам можно обустроить без использования дорогостоящей тяжелой техники.

Основные элементы

Из общего названия конструкции сразу становится ясно, что наиболее важной частью конструкции тут является деревянная балка. Она выполняет роль силового элемента и представляет собой обычный деревянный брус. Его габариты составляют: толщина – от 75 до 200 миллиметров, а высота – от 100 до 300 миллиметров. Иногда, вместо цельного бруса используются несколько стоящих на ребре досок, скрепленных между собой.

Устанавливаются несущие детали на расстоянии в 60-100 сантиметров друг от друга. Частота установки и сечение деталей выбирается индивидуально под каждый конкретный дом или постройку. Эти параметры напрямую зависят от предполагаемых нагрузок и длины пролета без опор. Чтобы узнать, какое сечение и длина необходимы в вашем случае, нужно изучить таблицу с расчетными данными.

Как рассчитать

Чтобы создать крепкую конструкцию, необходимо заранее знать предполагаемые нагрузки, которые будут воздействовать на нее. Математически, это значение представляет собой сумму временных и постоянно воздействующих на собираемую часть постройки нагрузок. Определить их точно нет возможности, так как необходимо складывать и вес самой конструкции, и вес всех предметов обстановки, а также людей, которые находятся в строении. Поэтому, используется среднее расчетное значение нагрузки, равное 400 кг на квадратный метр площади.

Исходя из этой нагрузки, составлена таблица, представленная ниже. В ней указаны размеры несущих элементов с учетом расстояния на котором они установлены и длины пролета.

Исходя из этих данных, можно подобрать себе необходимое сечение деталей. Например, для длины пролета в 4 метра и шага установки в 60 сантиметров, потребуется деталь, сечением 100Х200 миллиметров.

Важно: необходимо учесть, что длина самой балки будет немного больше длины пролета. Это связано с тем, что эта деталь должна заходить обоими сторонами на стену или внутрь стены минимум на 15 сантиметров для создания надежного соединения.

Разобравшись с сечением несущих частей, необходимо изучить, как собирается вся конструкция и из чего состоит так называемый «пирог» межэтажного перекрытия по деревянным балкам. Крепить балки к стенам можно при помощи установки их в специальные проемы или укладывая в вырубленные в верхнем венце выемки – зависит от типа стен.

Внутреннее устройство

Когда все несущие детали будут закреплены на своих местах, можно переходить непосредственно к сборке самого перекрытия. В отличие от конструктивных элементов первого этажа и чердачных, здесь не будет толстого слоя утеплителя, так как между этажами обычно нет разницы в температурном режиме. Однако, место утепляющего материала здесь займет звукоизоляция.

В нижней части установленных балок прикрепляются черепные бруски. Их основная функция – служить опорным элементом для слоя «черновых» досок и как основа для крепления подшивного потолка снизу. Изготавливаются они из брусков, сечением 50Х50 миллиметров. Крепят их при помощи саморезов. К черепным брускам крепятся доски чернового пола. Его собирают из досок низкого качества, зачастую не струганых, укладывая отпиленные по размеру детали на черепные бруски сверху, перпендикулярно несущим балкам.

Далее производится укладка гидро и пароизоляции, проклеивая стыки пленки скотчем. Когда вся площадь перекрытия будет накрыта слоем пароизоляции, поверх него укладывается утеплитель или звукоизоляционный материал. Универсальным решением станет минеральная вата, которая одинаково хороша как в качестве утепляющего, так и в качестве звукоизолирующего материала.

Далее следует укладка чистового пола. На балки укладываются лаги поперек направления крепления балок. Для этих деталей используются доски или бруски, толщиной не меньше 40 миллиметров. К несущим конструкциям они крепятся саморезами через металлические уголки.

После этого, при необходимости укладывается еще один слой звуко или теплоизоляции, а также пленку, предотвращающую протекание жидкости внутрь конструкции в случае разлива. Последними укладываются фанера, гипсовые полы или просто строганые доски чистового пола и на этом, устройство межэтажного перекрытия по деревянным балкам можно считать законченным.

Конечно, здесь представлено лишь общее схематичное описание процесса обустройства конструкции. В реальности, процесс не настолько прост и потребует немало времени и труда. Однако, если заранее тщательно изучить технологию сборки, работать станет значительно проще и ошибок будет меньше.

видео-инструкция по монтажу своими руками, размеры балок, устройство пирога, строительные правила конструкции, фото и цена

Статьи

Межэтажные деревянные перекрытия пользуются большой популярностью, что связано с простотой их монтажа и дешевизной материала. Однако, следует учитывать, что перекрытие – это один из наиболее ответственных элементов любого здания.

Поэтому прежде чем приступить к монтажу, необходимо изучить основные строительные правила деревянных межэтажных перекрытий, с которыми мы ознакомимся ниже.

Деревянное перекрытие

Общие сведения

Достоинства

Основным достоинством деревянных перекрытий является то, что их несложно уложить без применения специальной строительной техники.

Причем использовать их можно не только в деревянных домах, но и строениях,выполненных из следующих материалов:

• Кирпича;
• Легких видов бетона;
• Керамоблоков и пр.

Конечно, сделать межэтажное перекрытие в деревянном доме своими руками в одиночку не получится. А вот двое крепких мужчин, обладающих опытом строительных работ, с такой работой вполне могут справиться.

На фото — балки перекрытия деревянного дома

Недостатки

Что касается недостатков рассматриваемой конструкции, то к ним относятся следующие моменты:

• Сравнительно низкая прочность древесины;
• Материал легко воспламеняется;
• Склонность к гниению и поражению паразитами.

Надо сказать, что несмотря на все эти недостатки, при соблюдении определенных правил монтажа, межэтажное перекрытие из деревянных балок получается прочным, надежным и долговечным.

Особенности устройства

Материалы

В первую очередь ознакомимся с материалами, которые можно использовать для обозначенных целей. Дело в том, что к балкам предъявляются строгие требования относительно качества и прочности, так как они опираются на стены лишь концами. По этим причинам лиственные породы для древесины не годятся.

Разрешается использовать исключительно брус хвойных пород, который высушивался не менее года. Идеальным же вариантом считается брус, высушенный в течение трех лет.

Брус не должен иметь трещин и сучков

Наиболее целесообразно  использовать брус прямоугольного сечения. При этом следует учитывать, что прочность на изгиб зависит от высоты, а не ширины детали. Наиболее устойчивым на изгиб считается брус с соотношением сторон 7:5.

Обратите внимание! Балки, уложенные друг на друга способны выдержать в два раза больше нагрузку, чем те же детали, уложенные рядом.

Размеры деревянных балок для межэтажных перекрытий могут быть следующими:

Параметры	Значение
Высота	От 140 до 240 мм
Ширина	От 50 до 160 мм
Шаг укладки	От 600 до 1000 мм

Совет: Рассчитать необходимые параметры бруса, которые зависят от нагрузки, можно при помощи калькулятора Романова.

Схема опирания балок на стены

Особенности укладки

Укладка межэтажного деревянного перекрытия имеет ряд нюансов. Самое главное правило заключается в том, что деревянные балки можно монтировать без дополнительного опирания только для пролетов длиной не более шести метров. Оптимальное же расстояние между стенками, на которые происходит опирание, составляет от 2,5 до 4 метров.

Обычно дополнительную поддержку применяют только в подвальных помещениях. Если же длина дома превышает 6 м, то брус укладывается на три несущие стены. Промежуточная стена при этом располагается примерно посередине дома.

Инструкция по укладке балок выглядит так:

• Концы бруса отесываются под углом в 60 градусов.
• Далее торцы детали пропитываются антисептиком и затем обрабатываются смолой.
• Дно ниши в стене, в которую будет укладываться брус, застилается рубероидом, уложенным в несколько слоев. Следует отметить, что гнезда подготавливаются еще на этапе возведения стен.
• Затем концы детали обрабатываются толем, после чего она укладывается в ниши. При этом торцы не должны достигать стенки ниши примерно на 40 мм.
• После этого пространство в нише следует заполнить минеральной ватой или пенопластом. Если толщина стены составляет менее двух кирпичей, то пространство заполняется цементным раствором (не касается деревянных стен).

Пример уложенных в гнезда балок

• Если стены кирпичные, то каждую третью балку необходимо фиксировать в гнезде при помощи анкера, который закладывается в стену еще в процессе ее возведения. Анкер должен выпирать из стены на 20 см. Чтобы выполнить монтаж бруса, в его торце необходимо высверлить отверстие под анкер подходящей глубины и диаметра.

Если стена деревянная, то брус можно дополнительно зафиксировать при помощи кронштейна, который крепится ко дну ниши и нижней части балки шурупами.

Обратите внимание! За день до укладки деталей на них необходимо нанести антипирен, который защищает древесину от возгорания.

Пример укладки балок на три стены

Укладываются балки от краев к центру. Причем в процессе монтажа необходимо следить за горизонтальностью их расположения при помощи строительного уровня.

В случае необходимости выровнять положение бруса можно путем подкладки просмоленных досок подходящей толщины.Не рекомендуется стесывать толщину бруса, а также запрещено подкладывать под него щепки.

Обратите внимание! Балки перекрытия должны располагаться параллельно друг другу. Кроме того, между ними должно быть одинаковое расстояние.

Крайние балки не должны располагаться вплотную к параллельной стенке – минимально допустимое расстояние составлять 10 см. Нельзя располагать брус и возле трубы дымохода.

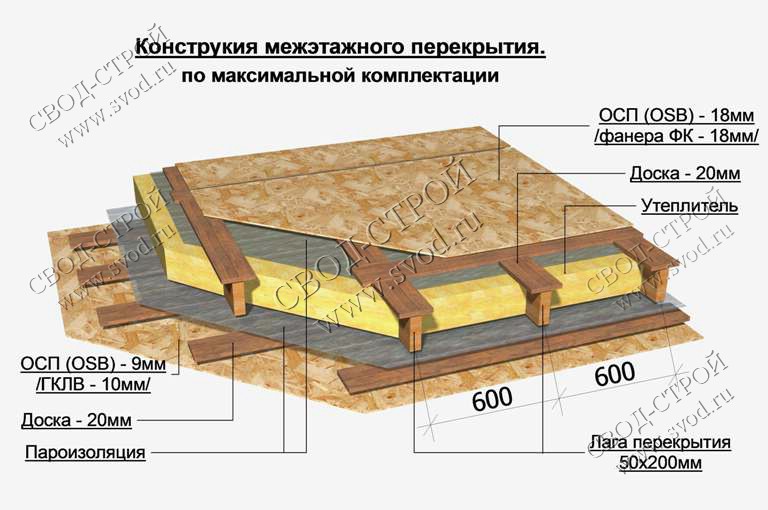

Схема деревянного перекрытия

Укладка перекрытия по балкам

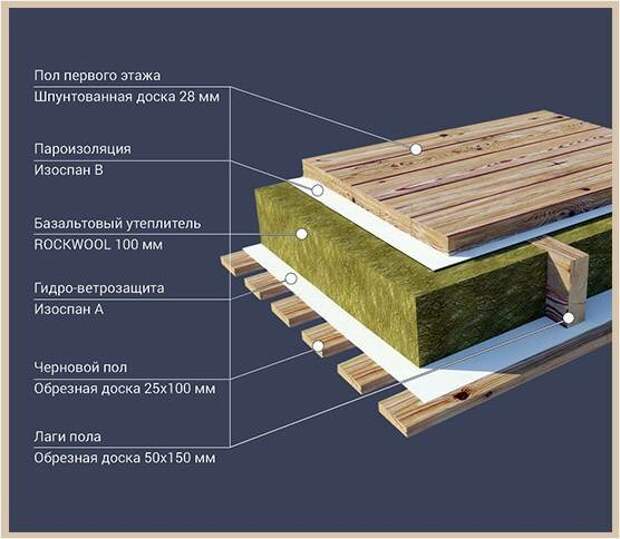

Конструкция межэтажного перекрытия по деревянным балкам представляет собой «слоеный пирог». Дело в том, что помимо потолочного покрытия еще используется тепло/шумоизолятор и другие материалы. Причем, от качества выполнения перекрытия во многом зависит комфорт проживания в доме.

Итак, устройство межэтажных перекрытий по деревянным балкам осуществляется в такой последовательности:

• Первым делом к деревянным балкам крепится потолочное покрытие. Это могут быть доски, фанера, ДСП или другой материал.
• Далее, сверху на потолочное покрытие внахлест укладывается пароизоляционное покрытие.Чтобы в процессе работы пленка не сдвинулась, ее можно прихватить строительным степлером к балкам.

Укладка минеральных матов в перекрытие

• Затем в пространство между балками укладывается теплоизолятор. В качестве последнего могут использоваться минеральные маты, керамзит, эковата и пр.Чаще всего используют минеральные маты, так как на них доступная цена, и при этом они обладают неплохими эксплуатационными качествами.

На данном этапе крайне важно обеспечить плотное прилегание утеплителя к балкам.

• Далее стелется гидроизоляционный материал.
• В завершение работы поверх балок выполняется настил из досок, плит ДСП или другого материала.

Вот, собственно, и весь пирог межэтажного перекрытия по деревянным балкам. Следует отметить, что теплоизоляционный материал не только сохраняет тепло в помещении, но и выполняет функцию шумоизоляции, поэтому его монтаж крайне важен.

Резиново-пробковая подложка

Если дом двухэтажный, то также необходимо выполнить виброизоляцию. Для этого на балки укладывается резиново-пробковая подложка, толщина которой должна составлять не менее 4 мм. При этом плиты ДСП не крепятся к балкам, а просто укладываются поверх них, в результате чего получается плавающий пол.

Пространство между плитами и стенами следует заполнить войлоком. Благодаря этому будут гаситься все ударные и акустические звуки.

На этом межэтажное перекрытие по деревянным балкам можно считать выполненным. Единственное, для достижения наилучшего эффекта шумопоглащения, на черновой настил также желательно уложить резиново-пробковую подложку, и только после этого можно монтировать чистовое напольное покрытие.

Критерии качества

Оценить, насколько качественно выполнены межэтажные перекрытия в деревянном доме можно по следующим критериям:

• Отсутствуют перекосы в любых направлениях;
• Отсутствуют перекосы от осей конструкций свыше 15 мм;
• Отклонения по горизонтали не превышают 2 мм;
• Покоробленность не превышает 0,7 мм на квадратный метр;
• При хождении людей по полу не возникает шума и вибраций.

Если перекрытие соответствует всем этим нормам, значит с поставленной задачей вы справились на отлично.Вот, пожалуй, и вся основная информация относительно обустройства деревянных перекрытий.

Вывод

Как мы выяснили, выполнить самостоятельно монтаж деревянных перекрытий действительно несложно. Причем они прослужат не меньше, чем сам дом. Единственное, для этого необходимо в строгости соблюдать вышеизложенную технологию (см.также статью «Деревянное перекрытие второго этажа. Технические требования. Монтаж и обработка. Звукоизоляция с утеплением»).

Ознакомиться с дополнительной полезной информацией по озвученной теме можно из видео в этой статье.

Деревянные перекрытия между этажами

Устройство межэтажного перекрытия — из чего состоит?

Перекрытие является одним из самых обязательных элементов здания и предназначено для разделения его на этажи. Он должен отвечать необходимым условиям хорошей несущей способности, жесткости, минимального прогиба, звуко- и теплоизоляции внутри конструкции. Эта конструкция славится своей дешевизной и доступностью.

Устройство межэтажного деревянного перекрытия может быть произведено за один рабочий день без использования строительной техники. Для зданий с таким типом перекрытий не требуется устройство сложного фундамента. А вот что касается недостатков данной конструкции, то к ним можно отнести высокую пожароопасность, риск гниения и плохое сцепление с несущими элементами здания.

Также стоит отметить, что из-за низкой прочности материала данное перекрытие не выдерживает слишком высоких нагрузок, в связи с чем балки длиной более 4,5 м нельзя устанавливать без дополнительных опорных опор.

Перекрытия — виды и классификация

Деревянные перекрытия первого этажа следует выполнять с дополнительной гидроизоляцией и оставлять воздушную прослойку для вентиляции. Это позволит сохранить его дизайн в неизменном виде в течение длительного времени. Деревянный настил второго этажа и последующего за ним устройства не требует дополнительного утепления в связи с тем, что температура внутри дома примерно одинакова. Достаточно выполнить только шумоизоляцию.

Флизелин для деревянных полов имеет классификацию . Они могут быть изготовлены на деревянных фермах или балках из металла или дерева. Первый вид применялся до второй половины XIX века для больших пролетов каменных и кирпичных зданий. Межкомнатные перекрытия по деревянным балкам можно встретить в старых дореволюционных кирпичных и каменных постройках (так называемых «сталинках»), частных и деревянных домах.

Третий вид также можно увидеть в каменных и кирпичных зданиях. В то же время он более надежен, поэтому используется при капитальном ремонте конструкций с деревянными балками и фермами.

Деревянные перекрытия между этажами — особенности применения

Конструкция перекрытий по деревянным балкам имеет несущие элементы в виде прямоугольных балок из хвойного дерева без изъянов и дефектов, размер поперечного сечения варьируется в зависимости от размеров пролетов и нагрузки на них. Могут быть использованы и двутавры, склеенные из балок бруса, опорой для которых служат их нижние полки.

Балки необходимо пропитать антисептиками и очистить от коры, при этом их концы защитить рубероидом. Расстояние между балками заполняется деревянным многослойным или однослойным щитом, который должен опираться на доски верхним слоем досок.

Звукоизоляция этих полов обеспечивается глино-песчаной смазкой двухсантиметровой толщины и слоем шлака с песком. Этот тип структуры имеет несколько применений. Это может быть межэтажное перекрытие в деревянном доме и каменное строение.

Перекрытия между этажами на деревянных фермах благодаря своей устойчивости применяют для строительства крупных зданий спортзалов и магазинов. Также их применение целесообразно при реконструкции и усилении уже существующих перекрытий.

Обычно фермы изготавливаются на заказ, поэтому их монтаж прямо на месте не занимает много времени. Они изготовлены из строганной высококачественной доски. Чтобы продлить срок службы элементов ферм, не помещайте их части в слой утеплителя.

Перекрытия деревянные по стальным балкам имеют несущие элементы в виде двутавров и швеллеров с расстоянием между осями 1,2 м. Их можно укладывать и самостоятельно, так как для заполнения пространства между ними используются деревянные доски. При этом расход стали достаточно высок, что делает устройство такого перекрытия дороже, чем по деревянным балкам.

Деревянные балки перекрытий: виды, метод расчета прогиба

Важным этапом строительства любого здания является устройство межэтажных перекрытий. Они распределяют вес вышележащих элементов здания, таких как крыша и стены, а также коммуникаций и деталей интерьера верхних этажей. Чтобы выдерживать немалую нагрузку, необходимы крепкие полы. В статье мы расскажем, какие виды балок используются для разных частей здания, и рассмотрим, как правильно рассчитать нагрузку и длину балочных перекрытий.

Межэтажное перекрытие с деревянными балками

Содержание артикула

• 1 Типы перекрытий
• 2 Типы деревянных балок
  • 2.1 Массивные балки
  • 2.2 Клееный брус 900 44
  • 2.3 Двутавры
• 3 Секция балок
• 4 Расчет нагрузки и размеров деревянных балок
• 5 Устройство перекрытий
• 6 Преимущества и недостатки деревянных балок

Типы перекрытий

Перекрытие — горизонтальная несущая конструкция из балок, разделяющая здание по высоте на функциональные зоны или этажи и поддерживающая прочность всей конструкции. При строительстве дома применяют следующие типы полов:

• цокольный или цокольный этаж;
• межэтажное перекрытие;
• мансардный этаж.

Мансардный этаж

Естественно, самыми прочными являются металлические балки в виде швеллера, уголка или двутавра, изготовленные из высокопрочной стали. Их лучше использовать для цокольных плит, так как они несут наибольшую нагрузку. Длинные пролеты с большим расстоянием между балками могут быть выполнены из стальных балок. Они устойчивы к механическим повреждениям и гниению. Однако из-за большого веса с ними сложно работать, а высокая цена металла удорожает строительство.

Железобетонные балки перекрытий выдерживают большие нагрузки и подходят для строительства многоэтажных домов. Но для их установки понадобится специальное оборудование.

В основном при строительстве частных домов для перекрытий используют деревянные балки. Дерево – надежный и экологически чистый материал, который не нанесет вреда жильцам дома. Деревянные балки относительно недороги и имеют малый вес по сравнению с предыдущими видами, поэтому их легко монтировать. Однако дерево легко воспламеняется, подвержено гниению и поражению короедом, поэтому требует предварительной обработки.

Типы деревянных балок

Деревянные балки различаются по размеру, поперечному сечению, способу изготовления и породе древесины, из которой они изготовлены. От выбора деревянных балок зависит надежность и прочность конструкции. В зависимости от расстояния между стенами и предполагаемой нагрузки на перекрытия применяют доску или брус из массива дерева, либо клееные изделия.

Разновидности деревянных балок

Массивные балки

Балки из массивной древесины менее долговечны, чем клееные или двутавровые балки. Поэтому их длина не должна превышать 6 метров. Часто для увеличения прочности строители соединяют доски на месте. Их стягивают болтами и гайками с резиновыми или пластиковыми прокладками для предотвращения образования влаги и ржавчины на крепежных элементах.

Клееный брус

Клееный брус изготавливается путем склеивания нескольких частей. Балки из этого материала способны выдерживать высокие нагрузки, поэтому их можно использовать при возведении перекрытий длиной до 14 метров. Из такого бруса можно делать фигурные перекрытия для арок.

Такие изделия имеют и недостатки. При изготовлении могут использоваться некачественные пиломатериалы, поэтому со временем возможна усадка брусового перекрытия. Кроме того, клееный брус значительно дороже цельного. Чтобы более эффективно использовать средства, выделенные на строительство, необходимо правильно рассчитать нагрузку и длину балок.

Клееный брус аналогичного сечения с обычным имеет большую прочность

Балки перекрытий изготавливают из хвойных пород, но также часто используют дуб, акацию, клен и другие деревья. Главное условие, необходимое для прочности конструкции – влажность не более 12-14%. Некоторые виды продукции представлены в таблице ниже.

Двутавры

Преимуществами двутавров являются универсальность, простота монтажа и высокая прочность. Они сохраняют свои параметры при больших нагрузках без вспомогательных конструкций для усиления.

Устройство двутавра

Двутавр изготавливают из хорошо просушенных строганных или клееных брусов, прочной клееной водостойкой фанеры или плит OSB, на основе огнеупорного и влагостойкого клея. Поэтому деревянный двутавр не требует пропитки специальными составами и легко пилится. Однако из-за сложной технологии изготовления их редко применяют для устройств перекрытия.

Двутавр из ОСП (ОСП)

Соединение двутавров между собой

Все виды продукции имеют свой ассортимент. Ассортимент – это выбор различной готовой продукции по маркам, профилям или размерам. Часто в таблице содержится дополнительная информация о прочности, весе и т. д.

Сечение балок

На прочность перекрытия также влияет поперечное сечение балки. По типу сечения включают следующие виды пиломатериалов:

• прямоугольный;
• кв.м;
• патрон;
• овал;
• Двутавр.

Наиболее распространены прямоугольные балки. Их легко монтировать и такие брусья послужат лагами для обустройства полов. При монтаже прямоугольных балок их устанавливают вертикально широкой частью, так как прочность конструкции увеличивается с увеличением высоты.

Для чердачных перекрытий часто используют оцилиндрованный брус или оцилиндрованное бревно. Такие балки обладают хорошей прочностью и устойчивостью к прогибам.

Самыми прочными и функциональными являются двутавры.

Расчет нагрузки и размеров деревянных балок

Перед возведением здания необходимо произвести расчет нагрузки и длины балочных перекрытий. Для наилучшей прочности перекрытия при строительстве нужно использовать деревянные балки с запасом прочности чуть больше расчетного.

Выбор ширины или толщины балки в зависимости от длины

Для правильного расчета нагрузки на балку перекрытия необходимо:

1. Знать расстояние между стенами и шаг между балками.
2. Рассчитайте постоянную нагрузку от массы балок, утеплителя и материалов, из которых сделаны пол и потолок.

   Для расчета необходимо добавить удельный вес на квадратный метр. метр всех строительных материалов

3. Временная нагрузка. Сюда входит масса мебели и людей в здании. Как правило, считается равным 150 кг/м ² .
4. Расчет расчетной нагрузки на метр ² перекрытия (сумма временных и постоянных показателей).

Так как для расчета нужно знать нагрузку на погонный метр, то необходимо расчетную нагрузку 1 м ² умножить на расстояние между балками. Далее полученную цифру умножают на квадрат расстояния между несущими стенами и делят на 8. Так рассчитывается нагрузка балочного перекрытия.

Mmax = (q * L ² )/8

Где:

• q — полная загрузка на кв.м;
• L ² — квадрат расстояния между стенами.

При проектировании каркаса перекрытия необходимо обращать внимание на пространственную жесткость, которая во многом зависит от показателей прогиба балочного перекрытия.

Расчет деревянной балки на прогиб проводят по формуле: W = Mmax / R , где M – максимальная нагрузка, а R – сопротивление древесины из СП 64.13330.2017 от 2017 г. (действующая редакция СНиП II-25-80). Для древесины 2 сорта она считается равной 130 кг/см2.

Из формулы W = b * h ² /6, зная показатель степени W вычисляем сечение перекрытия. Достаточно указать одну геометрическую характеристику b (ширину сечения) или h (его высоту).

Прогиб деревянного перекрытия под расчетной нагрузкой не должен быть более отношения к длине балки 1:350 для цокольных и межэтажных перекрытий, а для чердачных и мансардных перекрытий — 1:250.

Размер балок зависит от расстояния между несущими стенами. Чтобы определить необходимую длину бруса, прибавьте к этому значению 40 см, примерно по 15–20 см с каждой стороны. Профессиональные строители рекомендуют для устройств перекрытия использовать балки сечением, равным 4–5% длины пролета.

Устройство пола

Чтобы здание прослужило долго, балочные перекрытия должны соответствовать высокому уровню прочности. Иметь хорошую звуко- и теплоизоляцию и хорошую вентиляцию.

При монтаже деревянных балок чаще всего используется маячный метод монтажа. Сначала монтируются крайние балки, а затем промежуточные. Чтобы не ошибиться во время работы, используйте уровень. В случае перепада высот балки можно выровнять, подложив под торцы планки, пропитанные битумной грунтовкой.

Перед началом монтажа балки сращиваются или обрезаются до нужного размера. Сращивание балок из бруса по длине обычно осуществляется методом «шпоночный паз». Для этого концы балок спиливают на 1/2 толщины и один конец заглубляют в толщу другого. Затем фиксируются суставы.

Сращивание двух балок

Расстояние между деревянными балками должно быть не менее 60 см и не более 1 метра. В конструкции из бревен или клееного бруса шаг делают больше, чем в дощатых перекрытиях. При устройстве мансардного этажа расстояние между дымоходом и балками должно быть не менее 40 сантиметров.

Для прочности каркаса концы балок заглубляют в несущую стену не менее чем на 15 см. Для двутавров это значение можно уменьшить до 7 см. Пазы замазываются раствором или пеной. Концы можно крепить к стенам стальными стяжками. В местах опор на балки делается гидроизоляция.

Гидроизоляция балок в местах опор обязательна

Преимущества и недостатки деревянных балок

Использование деревянных балок в строительстве зданий, в отличие от других видов, характеризуется следующими преимуществами:

• доступная цена;
• удобство доставки на строительную площадку;
• возможность установки без применения специального оборудования;
• Экологическая безопасность;
• ремонтопригодность.
