Устройство песчаной подушки под фундаменты

Обустройство ленточного фундамента из железобетона, блоков или плитной конструкции предусматривает выполнение песчаной подушки. Является она первым нижним слоем, создающим надежную и стабильную площадку под строительство основания дома. В целом формирование подушки позволяет решить следующие задачи:

• заменить песком залегающие в месте возведения фундамента пучинистые грунты, значительно снижая их негативное действие на конструкцию;
• выполнить выравнивание дна траншеи под ленту основания или дна котлована, сглаживая неровности;
• защитить железобетонную конструкцию от капиллярного эффекта грунтов и проникновения влаги из почвы;
• выравнивать напряжение в контакте между фундаментом и грунтом;
• предотвратить промерзание фундамента.

Несмотря на то, что по мере увеличения глубины грунт приобретает большую прочность, что объясняется естественным уплотнением под массой расположенных выше слоев, замена верхних пластов почвы песчаной подушкой играет важную роль.

Являясь промежуточной прослойкой между грунтом и фундаментом, она противостоит сжатию и чрезмерной усадке строения.

Выбор материала для песчаной подушки под фундамент

Наилучшим вариантом для устройства песчаной подошвы под конструкцию фундамента считается гравелистый или крупный песок. Первый характеризуется значительным размером частиц (0,25 – 5 мм) и самой высокой несущей способностью. Крупнозернистый песок имеет фракцию 0,25 – 0,2 мм и способен выдерживать не менее серьезные нагрузки. Положительная особенность гравелистого и плотного песка крупной фракции состоит в том, что материал не теряет свойства в зависимости от влаги и ее количества и в полной мере сохраняет свои функциональные качества.

Мелкозернистый песок содержит много пылевых частиц и по характеристике ближе к глинистым грунтам. Насыщаясь водой, он утрачивает прочность и имеет склонность к пучению. По этой причине его использование для подушки из песка неприемлемо.

Последовательность выполнения работ по созданию песчаной подушки под ленточный фундамент

Поскольку песчаная подушка должна служить образцовым основанием для возводимого фундамента, то ее выполнение требует:

1. Провести тщательное выравнивание дна отрытой траншеи и уплотнить верхний слой грунта.
2. Уложить в траншею геотекстиль или другой подобный по свойствам материал. Такая прослойка станет надежным барьером и предотвратит смешивание песка с грунтом и его заиливание.
3. Насыпать песчаный материал слоями, разравнивать и тщательно утрамбовать. Необходимое количество слоев рассчитывается исходя из общей толщины подушки. Если уплотнение ведется вручную, то значение толщины одного песчаного пласта не должна превышать 5 – 10 см. При трамбовке виброплитой допускается укладка 15-сантиметрового слоя. Чтобы песок приобрел нужную плотность и хорошо трамбовался, его рекомендуется увлажнять, поливая водой.
   Но эту процедуру рекомендуют выполнять заранее до засыпки в траншею. Каждый следующий слой насыпают только после безупречного уплотнения предыдущего.
4. Проконтролировать послойное выравнивание и горизонтальность верхнего слоя подушки с помощью уровня, выполнить гидроизоляцию.

По завершению комплекса этих работ можно смело приступать к устройству ленты монолитного фундамента из бетона или блоков.

Важным фактором при устройстве подушки является показатель уровня грунтовых вод на участке. Если они залегают неглубоко, то в обязательном порядке следует под песчаным основанием выполнить дренажный слой, иначе песчаная подушка может быть размыта, что обернется серьезными последствиями для всей конструкции дома.

При закладке подушки из песка учитываются также и особенности того или другого типа фундамента, которые влекут за собой определенные нюансы в выполнении работ.

Расчеты параметров фундамента песчаной подушки

Толщина подушки в каждом конкретном проекте индивидуальна и рассчитывается в зависимости:

• от нагрузки возводимого дома и типа фундамента;
• состава и глубины промерзания грунтов;
• близости к поверхности почвенных пластов с залегающими грунтовыми водами.

Показатель толщины варьируется в диапазоне 20 – 60 см. Для легких деревянных построек из бруса, сруба или сооружений, возведенных по каркасной технологии из панелей малого веса, песчаную подушку обустраивают толщиной в среднем 20 – 40 см.

Специалисты акцентируют внимание, на том, что максимальный показатель толщины подушки из песка под ленточную конструкцию не должен превышать утроенное значение ширины фундаментной ленты. Если песчаная подушка планируется исключительно как выравнивающий слой, то 20-сантиметровой толщины будет достаточно.

Ширина подушки находится в прямой зависимости от ширины подошвы фундамента и нижней части траншеи. Обычно она на 10 или 20 см превышает значение ширины ленты. Устройство песчаной подушки под фундаменты, которая в разрезе имеет конфигурацию трапеции, с сужающимися под углом в 30 градусов книзу боковыми сторонами считается наиболее надежной.

Во избежание проблем на строительной площадке необходимо также правильно определить нужную кубатуру песка. При подсчете его потребности для фундаментной подушки обязательно следует учитывать уменьшение объема материала при трамбовке. По этой причине расчет необходимого количества кубометров песка увеличивают в среднем на 10–15%. Данный показатель зависит от применяемого вида песчаного материала.

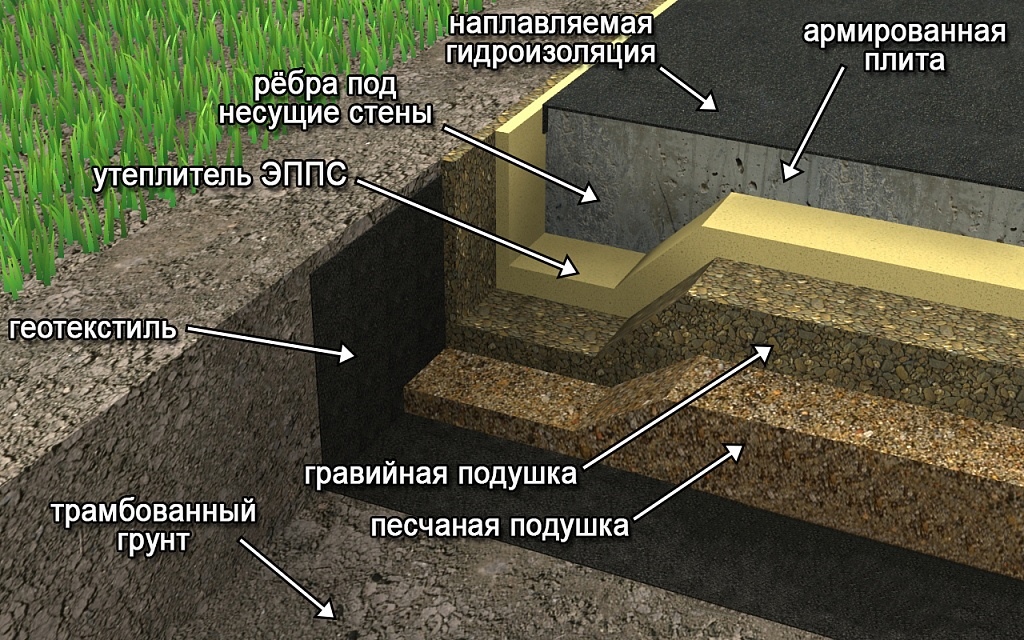

Высота песчаной подушки под плитный фундамент в среднем составляет 30 см. Однако в данном случае обязательно предусматривается и 20-сантиметровый слой щебенки для компенсации пучинистых почв. Измельченный камень является также эффективным дренажным материалом на глинистых грунтах, которые обычно отличаются высоким уровнем залегания грунтовых вод. Нижний щебеночный слой из средних фракций в совокупности с верхним из крупного песка создают стабильное основание для плитного фундамента, справляясь с серьезными нагрузками.

Нужна ли подушка из песка под свайные конструкции

Песчаную подушку относят к универсальным видам прослойки под любые виды фундаментов. Свайные конструкции не являются исключением, и требуют устройства песчаной подушки. Закладка песчаной опорной площадки под сваи включает следующие последовательные действия:

• в выкопанную яму под сваи насыпается слоями влажный песок и разравнивается;
• каждый слой тщательно трамбуется;
• на верхний хорошо уплотненный слой песка укладывается гидроизоляционный материал, чтобы уберечь фундаментные сваи от влаги.

Минимальная толщина песчаной подушки под свайный фундамент составляет 30 см. Рекомендуемая строительными экспертами ширина должна быть на 15 см больше диаметра опоры.

Несколько слов в заключение

Песчаная подушка, являясь устойчивой опорой для всех видов фундамента, создает ровную и стабильную поверхность для сооружения основания дома. Ее качественное уплотнение исключает возможность просадки строения. Таким образом, фундамент на песчаной подушке – это надежная конструкция для строений, которая гарантирует длительный срок эксплуатации дома.

• Фундамент

Устройство песчаной подушки под фундаменты

При строительстве ленточного фундамента из железобетона, блоков или плитной конструкции необходимо выполнение песчаной подушки.

Она является первым нижним слоем, создающим крепкую площадку под строительство основания дома. Песчаная подушка позволяет решить следующие задачи:

• заменить песком в месте возведения фундамента пучинистые грунты, снижая их негативный фактор;
• выравнивать дно траншеи под ленту основания или дно котлована;
• уберечь железобетонную конструкцию от коррозийного эффекта грунтов и проникновения влаги из почвы;
• обеспечить стабильность между фундаментом и грунтом;
• избежать промерзания фундамента.

Функционально подушка является промежуточной прослойкой между грунтом и фундаментом, противостоит сжатию и чрезмерной усадке строения.

Материал для песчаной подушки под фундамент

Наилучшим вариантом считается Крупнозернистый песок фракций 0,25 – 0,2 мм, выдерживает серьезные нагрузки. Он не теряет свойства в зависимости от влаги, в полной мере сохраняет свои функциональные качества.

Выполнение работ по созданию песчаной подушки под ленточный фундамент

Поскольку песчаная подушка является важной основой для возводимого фундамента, то ее выполнение начинают с выравнивания дна отрытой траншеи и уплотнения верхнего слоя грунта. Далее в траншею укладывается геотекстиль или другой подобный по свойствам материал. Такая прослойка станет барьером от смешивания песка с грунтом и его заиливания.

Распределить песок слоями, разравнять и тщательно утрамбовать. Количество слоев рассчитывается исходя из общей толщины подушки. Толщина одного песчаного пласта 5 – 10 см. При трамбовке виброплитой, слой можно 15см. Рекомендуется увлажнять песок, поливая водой заранее до засыпки в траншею. Каждый следующий предыдущего. Потом выполнить гидроизоляцию.

Теперь можно приступать к устройству ленты монолитного фундамента из бетона или блоков.

Если грунтовые воды залегают неглубоко, то следует под песчаным основанием сделать дренажный слой из щебня.

При закладке подушки из песка учитываются также и особенности того или другого типа фундамента, которые влекут за собой определенные нюансы в выполнении работ.

Расчеты параметров фундамента песчаной подушки

• Толщина подушки рассчитывается в зависимости от нагрузки возводимого дома и типа фундамента, глубины промерзания грунтов, близости грунтовых вод.

• Толщина варьируется в диапазоне 20 – 60 см. Для деревянных строений из бруса, брёвен или каркасной технологии из панелей, подушку делают толщиной в 20 – 40 см.

• Толщина подушки из песка под ленточную конструкцию не должна превышать тройной размер ширины фундаментной ленты

• Ширина подушки находится в прямой зависимости от ширины подошвы фундамента и нижней части траншеи. Обычно она на 10 или 20 см превышает значение ширины ленты. Устройство песчаной подушки под фундаменты, которая в разрезе имеет конфигурацию трапеции, с сужающимися под углом в 30 градусов книзу боковыми сторонами считается наиболее надежной.

Во избежание проблем на строительной площадке необходимо также правильно определить нужную кубатуру песка. При подсчете его потребности для фундаментной подушки обязательно следует учитывать уменьшение объема материала при трамбовке. По этой причине расчет необходимого количества кубометров песка увеличивают в среднем на 10–15%. Данный показатель зависит от применяемого вида песчаного материала.

Высота песчаной подушки под плитный фундамент в среднем составляет 30 см. Однако в данном случае обязательно предусматривается и 20-сантиметровый слой щебенки для компенсации пучинистых почв. Измельченный камень является также эффективным дренажным материалом на глинистых грунтах, которые обычно отличаются высоким уровнем залегания грунтовых вод. Нижний щебеночный слой из средних фракций в совокупности с верхним из крупного песка создают стабильное основание для плитного фундамента, справляясь с серьезными нагрузками.

Подушка из песка под свайные конструкции

В яму под сваи насыпать слоями влажный песок и разравнять, каждый слой трамбуется. На верхний хорошо уплотненный слой песка укладывается гидроизоляционный материал.

Толщина песчаной подушки под свайный фундамент — 30 см. Ширина на 15 см больше диаметра опоры.
