Схема подключения проходного выключателя с 2х мест
Популярная и достаточно простая схема подключения проходного выключателя с 2х мест позволяет существенно повысить удобство эксплуатации системы освещения.
Как правило, именно единая осветительная конструкция, управляемая одним электрическим выключателем, является максимально эффективной в условиях частного домовладения.
Применение
Чаще всего схема управления системой освещения с задействованным выключателем проходного типа используется в длинных коридорах, проходных комнатах, а также на лестничных маршах.В таких помещениях выключатель, как правило, монтируется рядом с дверью, но также могут выполняться другие способы установки устройства включения/выключения.
Посредством выключателя проходного типа осуществляется управление одиночным осветительным прибором или целой группой светильников.
В каждом конкретном случае подбирается оптимальный вариант устройства, который может быть представлен не только одноклавишным и двухклавишным, но также трехклавишным устройством.
Основной целью применения проходных выключателей является возможность обеспечить удобное управление системой освещения при снижении общих затрат на оплату расходуемой электрической энергии.
Принцип работы
Проходные выключатели своим внешним видом не имеют отличий от стандартных устройств для включения и выключения, а разница заключается в конструктивных особенностях контактной группы, скрытой под корпусом.
Простые выключатели способствуют замыканию и размыканию электрической цепи с применением одного провода. Принцип работы устройств проходного типа представлен размыканием одной и одновременным замыканием другой цепи в результате изменения положения клавиши.
Принципиальная схема работы проходного выключателя
Процесс перекидывания контактов в проходном выключателе способствует размыканию одного участка осветительной цепи и замыкания другого участка.
Следует отметить, что выключатели такого типа устанавливаются исключительно попарно с другими устройствами.
С практической точки зрения вполне допускается подключение в схему выключателя проходного типа таким образом, чтобы устройство срабатывало как простое, но в этом случае будет полностью потерян смысл использования всех конструктивных элементов.
В плане технического решения такой вид элемента в системе освещения правильнее было бы обозначить не проходным выключателем, а классическим переключателем.
Схема подключения проходного выключателя с двух мест
Такой вариант подключения очень удобен для установки на лестницах в двухэтажных зданиях и в проходных комнатах. Схема стандартного подключения предполагает завод кабелей «земля» и «ноль» непосредственно на осветительный прибор.
Проходной выключатель – схема подключения на 2 точки
Фаза, в этом случае, должна подаваться на выход из первого переключающего устройства, а вход со второго выключателя потребуется завести на провод осветительного прибора, после чего выходы соединяются.
При соблюдении схемы подключения, нажатие на клавишу вызывает разрыв цепи, а изменение положения сопровождается замыканием, в результате чего подключенный осветительный прибор включается.
Схема подключения на две лампочки
Самостоятельная коммутация осветительных приборов из разных точек основана на сборке схемы с применением устройств, представленных:
- проходным переключателем;
- перекрестным переключателем;
- двухклавишным переключателем проходного типа;
- двухклавишным переключателем перекрёстного типа.
Схема подключения двухклавишного выключателя на две лампочки
Применение одного проходного переключателя позволяет осуществлять переключение света между парой ламп, а также включать и выключать всего один источник освещения.
Выключили лампочку, но она начала моргать? Почему моргает энергосберегающая лампочка при выключенном выключателе, разберем подробно в статье и найдем метод решения проблемы.
Схему подключения дросселя для ламп дневного света вы найдете тут.
В вашем доме часто перегорают лампочки? Наверняка, в проводке имеются проблемы. О причинах частого выхода ламп из строя читайте по ссылке.
Подключение одноклавишного выключателя
Монтажные работы при использовании одноклавишных выключателей начинаются с разметки под установку распределительного короба. Коробку нужно монтировать под потолком, на одинаковом расстоянии от выключателей. От щитка к коробу проводится «ноль» и «фаза», после чего от распределителя до места установки выключателя прокладывается штроба под укладку трёхжильного кабеля. Перфоратором и специальной насадкой в стене проделывается углубление для установки подрозетника, который фиксируется гипсовой шпаклёвкой.
Подключение двух одноклавишных переключателей
Внутрь подрозетника заводится кабель, одна из жил которого подключается к фазе и входу на арматурный электрический элемент, а пара других – на выход выключателя, и в коробку-распределитель, где выполняется соединение с выходами на втором выключателе.
На заключительном этапе подключения входной провод от второго выключателя заводится на элементы осветительного прибора.
В результате такого монтажа, включение светильника обеспечивается одновременным подключением в единый контур пары выключателей.
Подключение одноклавишного выключателя позволяет задействовать все электротехнические приборы для включения освещения и его отключения.
Подключение двухклавишного выключателя
Самостоятельное выполнение установки двухклавишного выключателя отличается от монтажа одноклавишной конструкции только количеством кабельных жил, подводимых к устройству, а также количеством клавиш. Процесс подключения двухклавишных проходных элементов требует заведения пяти отдельных кабельных жил на первую конструкцию, и шести жил кабеля – на второе устройство.
На первый выключатель запитывается фаза. Подключение фазного провода осуществляется к паре клемм или одному контакту на вход. Группа на выход, как правило, представлена четырьмя клеммами, поэтому подключение выполняется по типу «кабельная жила – провод».
Схема подключения двухклавишного выключателя
Все подключаемые жилы должны подводиться к распределительной коробке, где выполняется подсоединение к четырём клеммам на входе второй конструкции.
В процессе подключения необходимо правильно распределить все пары электрических проводов. Очень важно пару кабельных жил от первого выключателя подсоединить к двум жилам второго арматурного элемента, используемого для включения осветительного прибора.
Пара выходов на втором подключаемом выключателе последовательно подсоединяется на отдельный осветительный прибор, и именно эти электрические провода отвечают за питание «фазы».
Подключение выключателя света – довольно простая задача. Как подключить выключатель света, расскажем подробно.
Схема подключения двойного выключателя на две лампочки представлена на этой странице.
Выполнение монтажных работ
С целью самостоятельного выполнения монтажа необходимо подготовить основные рабочие инструменты, представленные:- перфоратором с установленной стандартной коронкой, посредством которой высверливаются посадочные места для выключателей, а также выполняется штробление для укладки электрических проводов;
- плоскогубцами и кусачками;
- стандартными бокорезами;
- набором отверток.
Также необходимо приобрести необходимое количество выключателей, электрического кабеля, соединительных элементов, изоляционной ленты и распределительных коробок. Процесс прокладки электрических проводов в штробах заканчивается выполнением штукатурных работ, поэтому следует запастись алебастром или стандартным цементно-песчаным раствором.
Количество жил в электрическом кабеле подбирается в соответствии с используемой схемой для управления системой освещения. Простейшие электрические схемы предполагают использование стандартного трехжильного медного провода.
При использовании более сложной схемы подключения применяются пятижильные электрические провода, которые при необходимости можно заменить парой трёхжильных кабелей. Выбор сечения жил напрямую зависит от показателей нагрузки, но чаще всего используются провода, имеющие 2,5 кв.
Установка проходного выключателя
На первом этапе монтажа осуществляется разметка параллельной потолку и полу трассы для штробления.
Все отводы по направлению к полу выполняются строго под углом в 90о.
При помощи перфоратора высверливаются гнезда под монтаж выключателей, а также осуществляется штробление для прокладки электрических проводов. Внутри установленных соединительных коробок выполняется подключение и последовательное скручивание электрических проводов в соответствии с электрической схемой.
После сборки выполняется предварительное тестирование мультиметром, после чего подаётся напряжение и осуществляется проверка работоспособности осветительной системы. На самом последнем этапе необходимо произвести отделочные работы.
Видео на тему
как работает, какие бывают виды
Главная » Компоненты
На чтение 8 мин Просмотров 329 Опубликовано Обновлено
Содержание
- Что такое проходной выключатель и как он работает
- Как устроены проходные выключатели
- Где применяется и как правильно подключить
- Что ограничивает число проходных выключателей
- Разновидности переключателей и их обозначение на схемах
- Преимущества проходных вариантов
- Известные производители проходных переключателей
Устройство проходного выключателя почти не отличается от стандартного. Снаружи вообще нет различий, но внутри можно увидеть дополнительный контакт, который и обеспечивает нужный функционал. С помощью такого варианта можно сделать управление светом в квартире или доме намного удобнее. Главное – разобраться в его особенностях и правильно подключить.
Что такое проходной выключатель и как он работает
Этот тип отличается от стандартного. Если в обычном варианте электрическая цепь просто замыкается или размыкается, то в рассматриваемом оборудовании она переключается с одного контакта на другой.
Систему можно назвать переключателем, так как она меняет режимы, а не работает как классические изделия. Принцип работы проходного выключателя такой:
- В отличие от стандартного варианта с задней стороны в одноклавишной модели расположено не два, а три контакта. Причем дополнительный контакт нужен для того, чтобы при размыкании одной цепи замыкалась вторая и управление переходило на второй элемент, расположенный в другом месте комнаты.
- Такие выключатели всегда используются попарно. Их не может быть меньше двух, иначе смысла в использовании не будет. Система работает за счет перекидных контактов, которые действуют подобно коромыслу.
- Обычно свет горит, когда оба выключателя находятся в одном и том же положении. Когда клавиши расположены по-разному, освещение выключается.
- Обязательным элементом в этом случае является коммутационная коробка. За счет ее делается система, позволяющая включать и выключать освещение из разных мест комнаты.
Внешний вид и особенности конструкции в квартире.
Как устроены проходные выключатели
Основное отличие от стандартного оборудования заключается в лишнем контакте, расположенном с задней стороны. Внешне устройство ничем не отличается и если на нем нет обозначения, понять, что это проходной переключатель, невозможно.
За счет наличия дополнительного элемента можно переключать цепь с одного контакта на другой, чтобы можно было управлять светом с двух и более устройств. Все достаточно просто – при замыкании контакта в одном выключателе происходит то же самое и в другом.
Устройства могут быть как одноклавишными, так и двухклавишными и более. Особых ограничений нет, все зависит от режимов освещения и количества используемых источников света в помещении.
Где применяется и как правильно подключить
Что касается применения, тут нет никаких рамок. Чаще всего такой вариант ставят на лестницах – сверху и снизу, в спальнях – у входа и около кровати, в разных концах коридора, в гостиных и т.д. Выключатели можно использовать везде, где это повысит удобство управления светом.

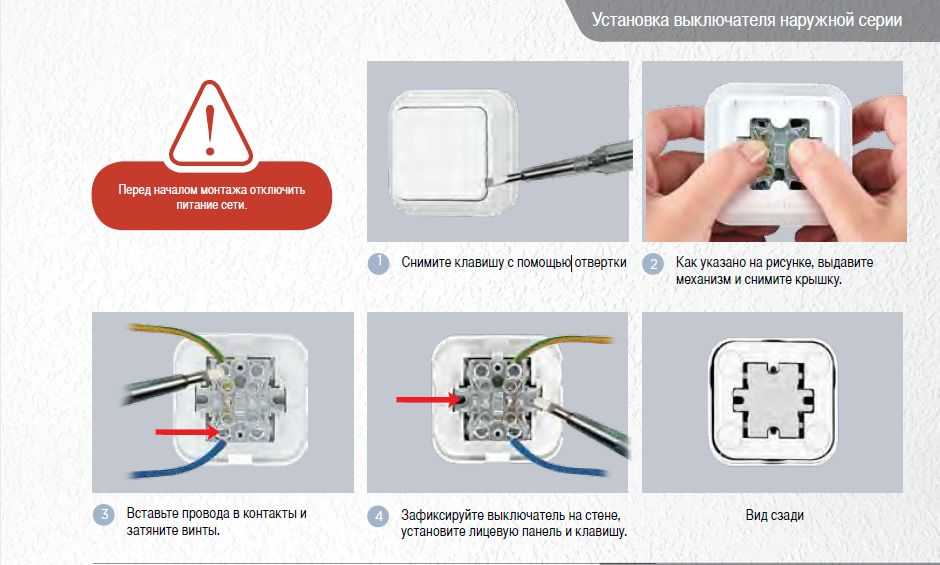

- Для начала переключатель разбирается, с задней стороны есть три крепежных элемента. Два из них – это общий контакт, который обязательно надо найти перед подключением. Если схемы на корпусе нет, можно выяснить этот момент с помощью тестера.
- На общую клемму подключается фаза. Подводящий провод всегда трехжильный, так как на двухжильном реализовать этот вариант не получится. Остальные два провода присоединяются к другим контактам, их расположение не имеет принципиального значения.
- Далее нужно собрать розетку и установить на место. Со вторым выключателем проводится аналогичная работа. Ничего сложного нет, главное – не перепутать расположение проводов.
- Очень важно правильно соединить провода в распределительной коробке. Туда должно входить четыре трехжильных кабеля – силовой, два на выключатели и один на люстру. Соединение проводов проводится по схеме, которая дана снизу. Проще всего ориентироваться по цвету изоляции, тогда можно не волноваться, что что-то будет перепутано.
Разобраться в подключении несложно даже тем, у кого нет опыта в электромонтажных работах.
Что ограничивает число проходных выключателей
Жестких ограничений по числу точек включения и выключения нет. Но нужно помнить основные принципы работы электрооборудования. Чем больше соединений, тем больше сопротивление прохождению тока образуется и тем выше потери напряжения. В длинных цепях это может проявляться сильно.
Поэтому в системах обычно используют от 2 до 5 элементов. Причем, если устройств больше двух, то нужны перекрестные переключатели, которые имеют не три, а четыре контакта для подключения. Они ставятся между проходными вариантами и обеспечивают нормальную работу освещения.
Ниже показана схема подключения такого варианта.
Разновидности переключателей и их обозначение на схемах
Изделия можно разделить на разные группы в зависимости от конструкции и особенностей использования. Основные варианты:
- Механические – самые простые и надежные устройства, в которых цепь замыкается и размыкается за счет нажатия на клавишу.
- Полупроводниковые, чаще всего встречаются сенсорные варианты. Они срабатывают за счет прикосновения пальца и выглядят современно. Есть и модели с пультом управления, они удобны тем, что управлять светом можно из любого места в комнате.
По количеству независимых нагрузок, которым управляет выключатель, можно выделить 2 типа:
- Однолинейные. Самые простые устройства с одной клавишей.
- Многолинейные, в них может быть 2 клавиши и более.
Преимущества проходных вариантов
Использование подобной системы обеспечивает целый ряд достоинств:
- Удобство управления, так как можно включать и выключать свет из разных мест.
- Экономия электроэнергии. За счет того, что освещения включается на входе и выключается на выходе, электричества расходуется меньше.
- Простота монтажа. Поставить проходные выключатели под силу практически любому человеку.
- Не требуются настройки, после подсоединения проводов система сразу работает.
Известные производители проходных переключателей
На рынке представлено много вариантов, лучше всего себя зарекомендовала продукция следующих фирм:
- Legrand. Французская компания, выпускающая много разновидностей оборудования, отличающегося надежностью и простотой подключения.
- ABB. Совместная компания из Швеции и Швейцарии, выпускающая добротное электрическое оборудование.
- Schneider. Еще один производитель качественной продукции из Франции.
- Gira. Немецкий бренд с большим ассортиментом и высоким качеством.
- Вико. Турецкий производитель, который делает добротные выключатели за небольшую цену.
Разобраться с особенностями конструкции проходного выключателя и самостоятельно поставить его не составит труда. Главное – изучить схему, чтобы правильно подсоединить провода в распределительной коробке и на клеммах переключателей.
Подключение выключателей освещения
