В процессе эксплуатации любой сантехники могут возникать определенные неполадки в системе, которые можно самостоятельно устранить. В этом обзоре мы подробно рассмотрим устройство сливного бачка унитаза – ремонт данной конструкции можно провести, только если понимать основные принципы ее функционирования. Если вы разберетесь в теме, то без труда сможете устранить большинство проблем без привлечения сантехников.

Неопытному человеку устройство бачка унитаза может показаться сложным, на самом деле все весьма просто и понятно

Из каких частей состоит конструкция

Для начала разберемся, какие составляющие отвечают за работу системы и какие функции они выполняют:

Наливной клапан	Основная функция данного узла – наполнение бачка до определенного уровня. То есть механизм обеспечивает подачу воды после того, как произведен смыв в количестве, которое необходимо. Существует множество вариантов подобных узлов, но во всех основным рабочим элементом является поплавок, именно он и является основным регулирующим элементом
Сливной механизм	Эта часть системы предназначена для того, чтобы, открывалась подача воды после того, как будет нажата кнопка или повернут рычаг. Вариантов реализации системы немало, ниже мы рассмотрим наиболее популярные на сегодняшний день решения
Переливной клапан	Также важный элемент любой конструкции, который отвечает за то, чтобы в случае слишком высокого уровня воды в бачке она уходила в унитаз, а не разливалась по помещению. Чаще всего этот узел совмещен с наливным клапаном, что упрощает обслуживание и ремонт

Важно!
Не спешите перед началом работ приобретать запасные части, в первую очередь нужно открыть крышку и разобраться, какой вариант системы используется у вас.
После этого и принимается решение ремонтировать ли имеющиеся части или заменить их на новые.

Устройство смывного бачка унитаза может быть разным при одинаковой форме конструкции, поэтому всегда снимайте крышку и разбирайтесь, что за система у вас

Подробное рассмотрение системы

Теперь расскажем о существующих вариантах и их основных особенностях более подробно. Чтобы не описывать каждую модель по отдельности, мы рассмотрим две основных части системы – наливную и сливную. Так вы сможете разобраться в вопросе максимально подробно и четко.

Заливной клапан

Этот узел выполняет функцию наполнения емкости до установленного уровня. При одинаковых функциях внешний вид конструкции может очень сильно отличаться, поэтому мы расскажем, какие из вариантов встречаются чаще всего.

Начнем с классических систем, которые используются с середины прошлого века, их характерными особенностями являются следующие факторы:

• Поплавок изготавливается из латуни, это очень надежный материал, который не боится воздействия воды и на протяжении десятилетий сохраняет свои первоначальные эксплуатационные свойства;
• Система размещается на коромысле, которое также должно быть изготовлено из латуни, так как стальной вариант очень быстро начнет ржаветь, и через несколько лет коррозия приведет его в негодность;
• Клапан с резиновой прокладкой открывает-закрывает впускное отверстие. Он также латунный, но тут большое значение имеет качество уплотнительного элемента, так как он должен обеспечивать плотное прилегание и сохранять эластичность на протяжении длительного периода времени;
• Принцип работы прост: коромысло при спуске воды опускается, открывается подача воды. По мере наполнения заглушка закрывает отверстие, уплотненное резиновой прокладкой.

Простая, но эффективная система

Относительно этого варианта можно отметить тот факт, что система очень надежна и ремонтопригодна, вы без труда сможете устранить неисправность. Специалисты называют этот вариант сливной бачок старого образца, так как в наше время производятся другие виды конструкций.

Относительно неисправностей можно отметить следующие:

• Засор сопла клапана песком, ржавчиной и другими посторонними примесями. Проблема решается простой очисткой полости с помощью куска проволоки;
• Со временем может износиться или даже перетереться шпилька, на которой держится коромысло, ее можно заменить без особого труда, для этих целей подойдет кусок медной проволоки;
• Если система эксплуатируется много лет, то может износиться и коромысло, его просто заменяют на новое.

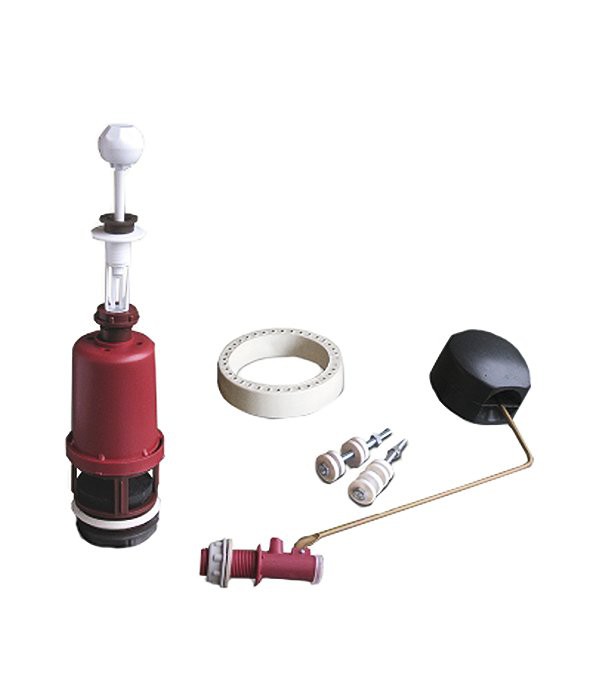

Что касается современных решений, то они следующие:

• Копия классического варианта с той лишь разницей, что поплавок изготавливается из пластика, а все металлические элементы делаются из оцинкованной стали. Такое решение отличается невысокой стоимостью, при этом его надежность намного ниже;

По возможности старайтесь приобретать варианты, в которых клапан и коромысло из латуни, они намного надежнее

• Существуют варианты, изготовленные полностью из пластика, они еще дешевле, но и надежность ниже;
• Система, в которой поплавок располагается на подвижном креплении, отличается тем, что при наполнении элемент откидывается, а сопло открыто полностью и закрывается при опрокидывании поплавка, это позволяет сократить время наполнения бачка;
• Во многих современных вариантах клапан имеет вертикальную конструкцию, в которой крепление элемента производится к боковой стенке бачка. Поплавок при этом регулируется по вертикали с помощью специального винта. Система достаточно проста и заслужила неплохую репутацию среди застройщиков;

Такой вариант отличается от классического по виду, но не по выполняемым функциям

• Наконец, самое современное решение – монтаж клапана не сбоку, а на дне бачка. Такая компоновка позволяет упростить сборку и расположить запорную арматуру максимально компактно. Очень часто такой вариант применяется на продукции компании Керамин.

Это самый компактный вариант клапана

Сливная система

Рассматривая устройство унитазного бачка, нельзя не рассказать и об этой части конструкции, она даже более важна, так как обеспечивает качественный смыв и подвергается высоким нагрузкам. Можно встретить несколько основных вариантов.

Самый старый из них – колокол, он имеет следующие особенности:

• Встречается в чугунных бачках, сам элемент также изготавливается из чугуна, что обуславливает его прочность и долговечность;

Колокол – массивный элемент с большим весом

• Принцип работы простейший: когда вы тянете за цепочку, то с помощью коромысла поднимаете колокол и открывается подача воды. Чаще всего конструкция расположена на высоте полтора метра над унитазом, поэтому поток идет по трубе, набирая скорость и обеспечивая более качественный смыв;
• Стык уплотнен резиновым кольцом, именно оно изнашивается чаще всего, по статистике, его нужно менять раз в 2-3 года, при этом не забывайте очищать поверхности элементов от налета, чтобы они двигались как можно лучше;
• Минусом является то, что за счет большого веса колокола при спуске нужно прикладывать большое усилие.

Вторым решением являются пластиковые гофры, принцип работы таких конструкций таков:

• Когда вы тянете за цепочку, гофра наклоняется и ее раструб засасывает воду и подает ее в унитаз;
• После того, как цепочка отпущена элемент возвращается в исходное положение, и подача жидкости прекращается;

Так выглядит гофра

• Самый большой минус — это то, что от постоянных нагрузок пластик выходит из строя через несколько лет и помочь может только замена узла.

Теперь разберемся, как устроен бачок унитаза в системах, называемых груша:

• Система представляет собой резиновый элемент, форма которого и дала название механизму. Важно, чтобы при изготовлении использовалось качественное сырье, так как заглушка должна быть достаточно мягкой, но в то же время прочной;
• Когда вы нажимаете кнопку или тянете за рычаг, груша открывает отверстие и садится в него только после того, как спущена вода. В вариантах с раздельным переливом он расположен сбоку, но в современных вариантах для этих целей служит полый шток груши;

Варианты с отдельным переливом встречаются нечасто ввиду их сложности

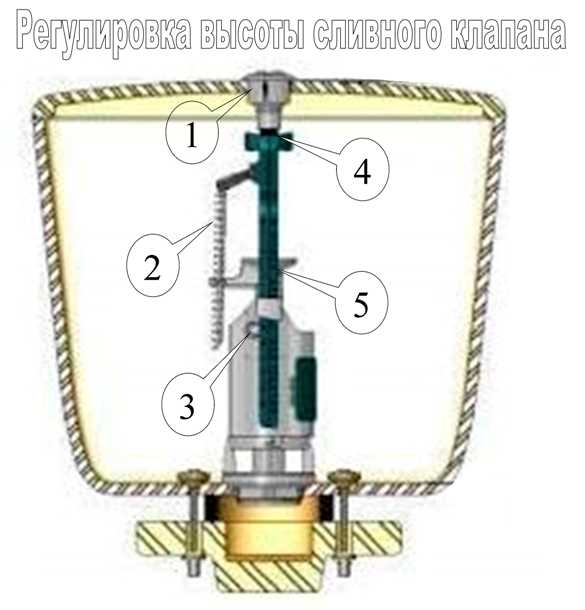

• Современные варианты отличаются простотой и универсальностью: запорный механизм совмещен с переливом, а заливной клапан ставится отдельно. Работа конструкции обеспечивается простым нажатием кнопки, что очень удобно и практично:

Продукция фирмы Cersanit хорошо известна покупателям своей надежностью и демократичной ценой

• Диаметр сливного узла почти у всех производителей равен 60 мм, поэтому его можно поставить на любой современный унитаз, что очень удобно. Ремонту система чаще всего не подлежит, и вам нужно просто купить новый узел в сборе. Самое главное – выбрать качественный вариант, поэтому не берите дешевые изделия, чаще всего их надежность оставляет желать лучшего;

Важно!
Многие не знают, как правильно разобрать бачок, между тем, процесс очень прост.
Работа производится следующим образом: с кнопки тонкой отверткой снимается заглушка, после чего элемент аккуратно откручивается против часовой стрелки, далее можно снять крышку.

Для экономии воды лучше использовать вариант с двойной кнопкой, где можно спускать только половину объема бачка.

Вы можете спускать не весь объем бачка, что позволяет экономить до 50% воды

Вывод

Разобраться в конструкции бачка несложно, как несложно и устранить проблемы в его работе. Нужно лишь изучить особенности разных систем и их отличиях. Видео в статье поможет понять некоторые нюансы еще лучше, а при возникновении вопросов задавайте их в комментариях.

Ремонт сливного бачка унитаза старого образца

• Устройство
• Распространенные поломки и варианты ремонта
• Видеоматериал

В любом доме не обойтись без унитаза. Его эксплуатируют гораздо чаще, чем все остальные сантехнические приборы, поэтому он ломается чаще всех. Наиболее уязвимая его составляющая – бачок. Из-за механических повреждений его внутренних компонентов, прибор становится неработоспособным, и хозяевам предстоит ремонт сливного бачка унитаза старого образца. Сливные бачки старого образца уже давно не выпускают, но их можно встретить в квартирах по всей стране, что подтверждает их надежную работу и долговечность.

к содержанию ↑

Устройство

Ремонт бачка унитаза старого образца своими руками начинается с изучения его устройства и особенностей. Основное отличие заключается в арматуре, подводка воды в которой – боковая, и конструкции, в которой задействованы самые простые физические законы.

Основные узлы представлены:

• Наливным устройством, в состав которого входит подвижный рычаг с поплавком и клапаном для перекрывания воды;
• Механизмом слива.

В конструкцию самых “древних” сливных устройств входит чугунный колокол – пробка с мягкой прокладкой из резины. После нажатия на наружный рычаг происходит поднятие колокола, и вода движется вниз через открывшееся отверстие.

Важно! Такую конструкцию отличает большая надежность, ведь изделия служат по полвека, при этом из ремонтных работ требуется лишь периодическая замена износившейся прокладки.

Более поздние конструкции вместо колокола оснащены грушей из резины или пластика. При освобождении емкости происходит опускание поплавка, после чего открывается клапан, запускающий воду.

Рассмотрим, чем отличаются сливные системы старого образца:

• Непривлекательным внешним видом. Раньше не так важна была внешняя привлекательность, больше внимания уделялось надежности узлов и их работоспособности.
  Поэтому вид у старых изделий не очень эстетичный, с примитивной формой и грубо обработанной поверхностью.
• Расположением бачка. Чаще всего место расположения емкости – под потолком, а для прохода воды предназначена труба – стояк. Благодаря этому у водного потока развивается высокая скорость, что приводит к качественному смыву, но при этом раздается сильный шум.
• Конструктивными особенностями запорной арматуры. Такие изделия отличает очень своеобразная система смыва. В ее основе лежит принцип коромысла, для работы необходимо потянуть за веревку или цепочку. Устроена конструкция очень просто, для сборки не потребуется инструкция.
• Большим расходом воды. Такие конструкции не используют режимы экономичного слива, вода уходит в полном объеме.
• Системой впуска. Вода подводится только сбоку, что не позволяет спрятать шланги.

Важно! В некоторых случаях целесообразнее заменить бачок более современным изделием, к примеру, если повреждения слишком масштабны.

к содержанию ↑

Распространенные поломки и варианты ремонта

Любой, даже самый примитивный механизм, может со временем сломаться. Как починить сливной бачок унитаза старого образца? Устранением большинства поломок может заниматься даже непрофессионал, ничего  в этом сложного нет.

Вода поступает непрерывно

В таком случае изначально проверяем, нет ли протечки в наливном клапане. Для этого:

1. Снимаем крышку.
2. Приподнимаем рычаг поплавка.
3. Если поступление воды продолжается, перекрываем кран перед бачком и сливаем воду.
4. С помощью гаечного ключа отвинчиваем часть, в которой соединяются клапан и водопровод.
5. Снимаем поплавковый рычаг, фиксирующие гайки, вытаскиваем клапан и заменяем его новым.

Если после поднятии рычага прекращается поступление воды, проблема может возникать из-за:

• Перекоса поплавкового рычага, в результате чего он цепляет втулку. В результате — поплавку не удается полностью всплыть, а клапану закрыться. В таком случае нужно вытащить и выпрямить тягу.
• Нарушения герметичности поплавка. В таком случае он остается частично или полностью погруженным в воду, клапану при этом не удается закрыться.
• Проблема решается установкой новой детали. В случае отсутствия необходимой детали для устранения повреждения используется нагретый пластик или герметик.

Вода постоянно вытекает

Смывные бачки для унитаза ремонт возможен, даже если вода полностью вытекает. Такой признак говорит о нарушении герметичности сливного механизма, при котором происходит просачивание воды между колоколом и корпусом. Эта неисправность может быть вызвана:

• Коррозией или загрязнением поверхности седла. Из-за отложений сливной механизм не может плотно закрываться. Для устранения проблемы поверхность очищаем с помощью наждачной бумаги.
• Появлением зазора между седлом и корпусом. Для ремонта торцовым ключом подтягиваем крепящие гайки.
• Выпадением направляющей втулки из седла. Из-за такой поломки происходит перекос запора при опускании. В таком случае втулку вставляем в отверстие дуги и обматываем резинкой.
• Неправильным положением спускного рычага. Груша не полностью перекрывает седло и вода течет постоянно. Чтобы избавиться от проблемы, рычаг подгибаем и опускаем ниже впуска подводной трубы на 2,5 мм. Кроме того, обязательно проверяем крепления, которые удерживают коромысло, затягиваем разболтанные винты.

Важно! Для затягивания винтов потребуется короткий инструмент. В ходе работ обязательно нужно следить за тем, чтобы вертикальная пластина с четырьмя углами не сдвигалась из выемки на корпусе.

Проблемы с подводящим шлангом

Если на подводящем шланге или прокладках на стыке появляются повреждения, в местах, где шланг соединяется с корпусом, появляются капли. Ремонт выполняем в такой последовательности:

1. Подтягиваем соединяющую гайку.
2. Перекрываем воду.
3. Отсоединяем шланг.
4. Выполняем замену прокладки.
5. Наносим на резьбу обмотку.
6. Присоединяем шланг к бачку.
7. Затягиваем гайку.

Сильный шум

Даже если не поломался смывной механизм для унитаза, ремонт производят. Даже в том случае, если устройство вроде бы работает, но производит при этом сильный шум.

Для решения проблемы можно вместо детали установить специальное стабилизирующее устройство. Если вода поступает в бачок несильным напором, проблема решается гораздо проще. В состав механизма наполняющего клапана входит трубка, через которую спускается вода. На нее вертикально устанавливаем глушитель, нижний конец которого опускаем в воду на дне. Для изготовления глушителя используем гибкий шланг из резины или пластмассы. После такого обновления исчезнет шум от падения воды и стук скачущего поплавка.

к содержанию ↑

Видеоматериал

В реальности отремонтировать сливной бачок старого образца гораздо легче, чем современный вариант. Дело в том, что он отличается простой системой и надежными узлами, входящими в ее конструкцию.

Как отремонтировать внутреннюю часть старого туалетного бачка | На главную Руководства

Автор: Уильям Мачин

Многие туалеты старого образца состоят из шарового крана и шарового поплавка, который навинчивается на конец приводного штока. Во многих случаях домовладелец сгибает стержень, чтобы отрегулировать высоту поплавка, потому что вода не перекрывается. Однако чаще всего проблема с выработками возникает из-за отложений полезных ископаемых, ослабленной ручки или изношенной резиновой заслонки. Любой, кто может использовать ручные инструменты и перекрыть запорный вентиль водопровода, ведущего к унитазу, может отремонтировать внутреннюю часть за относительно короткое время.

1. Перекройте запорный вентиль в месте присоединения водопровода от бачка унитаза. Снимите крышку бака и отложите ее в сторону. Потяните вверх рычаг смыва внутри бачка и промойте унитаз

2. Отвинтите конец штока привода от рычага в верхней части шарового крана. Отложите стержень и поплавок в сторону. Снимите и сохраните винты, которыми узел рычага крепится к верхней части шарового крана. Поднимите сборку. Снимите старую резиновую диафрагму. Сохраните узел рычага и выбросьте диафрагму.

3. Держите маленькое пластиковое ведро вверх дном над шаровым краном. Медленно открывайте запорный клапан, пока не услышите бегущую воду. Дайте воде стечь в течение нескольких секунд, чтобы удалить рыхлые минеральные отложения внутри стержня шарового крана. Выключите запорный клапан.

4. Протрите ветошью место установки диафрагмы, чтобы убедиться в отсутствии свободных отложений. Установите новую мембрану на место и совместите отверстия на внешнем ободе с отверстиями для винтов в верхней части клапана. Снова прикрепите узел рычага с помощью сохраненных винтов и затяните винты до упора.

5. Отвинтите металлическую гайку внутри бака, которая крепит ручку к баку, используя разводные плоскогубцы. Сдвиньте гайку с конца промывочного рукава. Таким же образом снимите старую шайбу с внутренней поверхности бака. Наденьте новую шайбу и гайку на рычаг. Приложите шайбу к внутренней части бака, наверните гайку и затяните ее с помощью плоскогубцев.

6. Отсоедините нижний конец цепи от зажима на резиновом клапане. Отсоедините заслонку от штырей с каждой стороны отверстия в нижней части резервуара. Выбросьте старую заслонку. Прикрепите новую заслонку к штырям и соедините нижний конец цепи с зажимом.

7. Устраните изгиб штока привода, поместив шток через одно колено, согнув его прямо. Вверните конец стержня в отверстие на узле рычага и затяните его рукой.

8. Включите запорный клапан унитаза и дайте бачку наполниться до тех пор, пока вода не перестанет поступать в бачок. Наденьте крышку на бак. Если вы слышите, как начинает течь вода, шаровой поплавок прижимается крышкой и открывает шаровой кран. Снимите крышку и поверните регулировочный винт в том месте, где конец стержня крепится к рычагу, по часовой стрелке на два оборота, затем смойте унитаз. Отрегулируйте уровень поплавка так, чтобы вода не попадала в бак, когда крышка закрыта.

Наконечники

• Отнесите старую диафрагму, заслонку и гайку смывного стержня в хозяйственный магазин или магазин сантехники и приобретите новые детали в зависимости от стиля и размера старых деталей.

Биография писателя

Уильям Мачин начал работать на стройке в возрасте 15 лет, еще учась в старшей школе. За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби включают лошадей, мотоциклы, шоссейные гонки и спортивную рыбалку. Он изучал архитектуру в Taft Junior College.

5 различных типов смывных клапанов для унитаза

По

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое.

Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 22.03.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Эмили Эстеп

Факт проверен Эмили Эстеп

Эмили Эстеп — биолог растений и специалист по проверке фактов, специализирующийся на науках об окружающей среде. Она получила степень бакалавра журналистики и магистра наук в области биологии растений в Университете Огайо. Эмили работала корректором и редактором в различных онлайн-СМИ в течение последнего десятилетия.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Клапан наполнения унитаза, пожалуй, самая важная часть стандартного унитаза с гравитационным смывом. Это компонент, контролирующий подачу воды в накопительный бак, компонент, открывающий поток воды, когда бак опорожняется в результате цикла промывки, и компонент, отключающий подачу воды, когда бак наполняется до нужного уровня.

Помимо протечек, проблемы с наливным клапаном (также известным как шаровой кран) являются наиболее распространенной проблемой в туалетах. Существует несколько различных типов наливных клапанов, обычно встречающихся в туалетах, и вам нужно будет определить свой тип, чтобы отрегулировать или заменить свой.

В некоторых типах наполнительных клапанов используются более старые технологии, и их лучше заменить на новый тип, когда требуется ремонт. Другие типы наполнительных клапанов работают довольно хорошо и могут быть заменены точными копиями, в то время как другие типы можно заменить или отремонтировать только с использованием деталей от оригинального производителя унитаза или клапана.

Стоит отметить, что сантехнический код теперь требует защиты от сифонирования на сливных кранах унитаза. Противосифонные устройства предназначены для предотвращения засасывания загрязненной воды из-за низкого давления в водопроводных сетях обратно в питьевую пресную воду. Такое низкое давление воды может возникнуть во время необычных событий, таких как прорыв водопровода или, например, когда большое количество воды используется для тушения крупного пожара.

Для наливных клапанов унитаза противосифонное устройство представляет собой прерыватель вакуума или воздушный зазор, и оно расположено на той стороне клапана, где вода течет через заливной шланг в переливную трубу.

Пять наиболее распространенных типов наливных клапанов для унитаза, которые вы можете найти в своем доме, включают:

1. Наполнительный клапан плунжерного/поршневого типа
2. Наполнительный клапан мембранного типа (латунный корпус)
3. Наполнительный клапан мембранного типа (пластиковый корпус)

Ниже приведена дополнительная информация о каждом из пяти типов заливных клапанов.

• 01 из 05

  Плунжерный / поршневой шаровой кран

  Ель / Кевин Норрис

  Наполнительные клапаны плунжерного или поршневого типа (шаровые краны) являются одними из самых ранних конструкций наполнительных клапанов бачка унитаза. Они изготовлены из прочного литого латунного корпуса, что обеспечивает бесшумную работу. В шаровом кране этого типа используется характерная трубка для слива воды с нижним наполнением, и он разработан с шарнирным узлом рычага над шаровым краном, в котором часто используются винты с накатанной головкой в ​​некоторых шарнирных соединениях, позволяющие регулировать движение рычага. Эти наливные клапаны работают с помощью плавающего шара, прикрепленного к поворотному рычагу, который открывает и закрывает шток плунжера, прикрепленный к впускному отверстию для воды — отсюда и название «шаровой кран».

  Наконечник

  Конструкция шарового крана очень похожа на старые традиционные смесители с резиновой шайбой. В большинстве случаев эти стиральные машины были труднодоступны для ремонта, поэтому, когда шаровой кран унитаза перестал закрываться должным образом, необходимо было заменить весь клапан.

  Стандартом де-факто среди первых плунжерных заправочных клапанов был Mansfield 09, многие из которых все еще находятся в эксплуатации. В 2007 году латунное подразделение Mansfield было приобретено компанией Prier, производителем высококачественной латунной сантехники и промышленных изделий. Мэнсфилд 09по-прежнему производится Prier, но шаровой кран не указан производителем как антисифонный.

  Wolverine Brass производит шаровой кран с защитой от сифона аналогичного типа под названием Wolverine Model 50568 (10 дюймов) или Модель 50569 (12 дюймов). -сифонный плунжерный шаровой кран под названием Burlington 20A.

  Если у вас есть один из этих наполнительных клапанов старого образца, их следует заменить, , потому что они не соответствуют действующим нормам сантехники, требующим защиты от сифона.

• 02 из 05

  Шаровой кран мембранного типа (пластиковый корпус)

  Ель / Кевин Норрис

  Как и плунжерный или поршневой шаровой кран, шаровые краны с диафрагмой существуют уже давно. Они очень похожи на латунные шаровые краны плунжерного типа (у них также есть поплавковый шар), но имеют некоторые важные отличия.

  Одним из таких отличий является то, что эти шаровые краны являются антисифонными. Они могут иметь литой латунный корпус или пластиковый корпус. Вместо штока плунжера с шайбой, которая уплотняет входное отверстие для воды, шаровой кран этого типа имеет мембранное уплотнение, которое открывается и закрывается для управления потоком воды.

  Пластиковая конструкция корпуса — это то, что вы найдете на большинстве новых моделей шаровых кранов с антисифонной диафрагмой, и, вероятно, вы купите ее, если решите заменить клапан шарового типа другим шаровым краном. Обратите внимание, что этот полностью пластиковый тип по-прежнему считается настоящим шаровым краном, поскольку в его рабочем механизме используется поплавковый шар.

• 03 из 05

  Шаровой кран мембранного типа (латунный корпус)

  Ель / Кевин Норрис

  Литая латунная конструкция используется в более старых моделях шаровых кранов диафрагменного типа, таких как Mansfield 07 (сейчас снят с производства) или Wolverine Model 58577, обе из которых являются антисифонными. В шаровых кранах с диафрагмой более старого типа крышка или колпачок изготовлены из литой латуни, как и остальная часть корпуса наполнительного клапана. Однако кнопка, приводящая в действие диафрагму, пластиковая. Сегодня латунные модели обычно заменяют современными пластиковыми моделями.

• 04 из 05

  Наполнительный клапан с поплавком

  Ель / Кевин Норрис

  Наполнительный клапан с поплавковой чашкой изготовлен из пластика и представляет собой более «современный» тип антисифонного наполнительного клапана, первоначально представленный в конце 1950-х годов компанией Fluidmaster.

  Этот тип идентифицируется пластиковой плавающей чашкой O-образной формы, которая перемещается вверх и вниз вокруг вала наполнительного клапана. Плавающая чаша крепится с помощью металлической пружины, прикрепленной к металлическому приводному стержню. Уровень воды в резервуаре контролируется путем регулировки места соединения приводного стержня с поплавковой чашкой.

  Это очень популярный и простой в обслуживании тип заливного клапана. На эту конструкцию приходится подавляющее большинство продаваемых наливных клапанов для унитазов, и ее часто выбирают, когда приходит время заменить старый шаровой кран плунжерного или диафрагменного типа. Многие стили имеют регулируемые стержни, позволяющие регулировать наполнительный клапан вверх или вниз, чтобы соответствовать разной глубине бачка унитаза.

  На данном этапе эволюции наливных клапанов для унитаза это устройство больше не считается настоящим шаровым краном, поскольку плавающий шар теперь заменен другим механизмом. Однако по сей день сливные клапаны всех типов часто называют «шаровыми кранами».

  Наконечник

  Как правило, этот шаровой кран служит заменой более традиционным латунным и пластиковым шаровым кранам с поплавковыми шарами.
