Пеноплекс для пола под стяжку: виды, толщина, укладка, схемы
В последние годы всё чаще приходится задумываться о сохранении тепла и экономии топлива. Один из вариантов утепления — уложить Пеноплекс для пола под стяжку. Это марка ЭППС — одного из самых эффективных теплоизоляционных материалов.
Содержание статьи
- 1 Что такое Пеноплекс, виды, область применения
- 1.1 Марки для частного строительства
- 1.2 Для профессионалов
- 2 Толщина Пеноплекса под стяжку
- 3 Утепление пола под стяжку
- 4 Стяжка по Пеноплексу: технология
- 5 Укладка теплого пола на Пеноплекс
- 6 Сухая стяжка на Пеноплексе
Что такое Пеноплекс, виды, область применения
Пеноплекс — под этой маркой еще в 1998 году в Ленинградской области стали выпускать экструзионные пенополистирольные плиты — ЭППС. Чуть позже появились заводы в Перми и Новосибирске, потом в Таганроге, два завода в Казахстане, в Тульской области. Так что география мест производства широкая.
Марки для частного строительства
В настоящее время выпускается два типа плит Пеноплекс — для частного и профессионального строительства. Для частного есть три вида: Комфорт, Фундамент и Стена. Названия отражают область применения материалов. Отличаются они плотностью и прочностью на сжатие.
Для стен применяют Пеноплекс Комфорт и фундамент. Чем они отличаются? Прочностью и плотностьюОстальные характеристики одинаковы — производятся они из одного и того же сырья, на том же оборудовании. Но назначение у них разное: Комфорт — звуко-теплоизоляционные, Фундамент и Стена больше направлены именно на теплоизоляцию. Хотя по данным производителя, индексы гашения шума у них одинаковые. Просто в категории Комфорт больший выбор толщины плит: 20 мм, 30 мм, 40 мм, 50 мм и 100 мм. В остальных есть только две толщины — 50 мм и 100 мм.
Какой Пеноплекс для пола под стяжку можно класть из этой линейки? Пеноплекс Фундамент. Он подходит по всем критериям.
Рекомендован при устройстве полов по грунту и по бетонной плите, над вентилируемым подпольем, на лоджии или балконе. Не радует только толщина — всего два варианта — 50 мм и 100 мм. Это неудобно, так как необходимая/желаемая толщина часто отличается. Это и ограничивает применение этого типа материала в стяжке.
Для профессионалов
Линейка для профессионалов — Основа, Фасад, Кровля, Уклон, ГЕО и 45. Есть еще блоки и фасонные изделия. Блоки применяются в дородном строительстве и частники пока их не приспособили. Фасонные изделия — вещь полезная для утепления колодцев и решения других подобных задач.
Из всех перечисленных, для стяжки пола рекомендуют использовать ГЕО и Уклон. Разница между ними в форме: ГЕО имеет стандартный вид плит, Уклон — плиты с продольным перепадом высоты. Они пригодятся, если необходимо создать уклон пола. Плотность и прочность у них выше, чем у материалов предыдущей категории.
Характеристики PENOPLEX, которые можно класть под стяжкуПеноплекс ГЕО удобно использовать под стяжку еще потому, что есть плиты этой категории разной толщины — 40 мм, 50 мм, 60 мм, 80 мм и 100 мм.
Легко набирается нужная толщина.
Иногда думают использовать Пеноплекс 45 для пола под стяжку, но эта прочность явно чрезмерна. Этот вид материала используют при дорожном строительстве. В любом доме даже близко такой нагрузки не будет. Так что этот тип ЭППС не стоит использовать.
Толщина Пеноплекса под стяжку
Часто возникает вопрос не только по плотности или марке Пеноплекса под стяжку, но и по толщине. Чтобы сказать точно, надо проводить теплотехнические расчеты. Ведь толщина утеплителя зависит от теплопотерь, которые идут через пол. Если это пол по грунту — одно дело, если стяжка по бетонной плите в многоэтажке — совсем другое, даже если они находятся в одной климатической зоне.
А еще толщина Пеноплекса зависит от того, где вы собираетесь делать стяжку и как будете ее использовать. В случае укладки теплого пола, слой делают по максимуму — меньше будут потери тепла, меньше расходы на отопление.
Какой толщины Пеноплекс надо класть под стяжку — таблица рекомендаций для первого этажа и неотапливаемых помещений снизуТем не менее, расчеты делают очень редко, обычно применяют принцип «как у всех».
Приводим средние значения толщины Пеноплекса под стяжку пола:
- Стяжка по бетонному полу при отапливаемом помещении снизу — 20-40 мм. Если хотите добиться и звукоизоляционного эффекта, лучше стелить 50 мм толщины.
- На бетонную подготовку (на грунте) и плиту с неотапливаемым помещением снизу — от 100 мм и больше — зависит от региона. В таблице приведены рекомендации производителя по толщине Пеноплекса для первых этажей или выше, но с неотапливаемым помещением снизу.
Если планируете делать теплый пол (водяной или электрический), то к толщине добавьте еще 10-20 мм.
Утепление пола под стяжку
Любая стяжка (бетонная, из ЦПС, наливные составы) поверх Пеноплекса делается одинаково. Наличие армирования тоже на технологию укладки плит не влияет. Начнем с того, что плиты имеют сформированные выступы, то есть соединение замковое. Этим исключается появление сквозных мостиков холода.
Режется, как и любой ЭППС, ножовкой с мелким зубом (по пластику или металлу).
Более серьезный инструмент не требуется. Поправить срез или чуть подровнять/подрезать можно острым ножом (обычным или строительным). Правила укладки на пол очень просты:
Крепить ли пенополистирол к основанию? Зачем? Нагруженный стяжкой и всем, что на ней находится — он никуда не денется. Если вам такой способ укладки кажется очень ненадежным (но так рекомендует производитель), можете крепить. Первый слой — дюбель-гвоздями с большой пластиковой шляпкой. Второй обычно не крепят, но можете посадить на клей (ПВА, например). Можно и первый закрепить клеем или какой-то мастикой, но надо будет ждать пока клеевой состав высохнет.
Стяжка по Пеноплексу: технология
Рассмотрим самый простой случай — Пеноплекс для пола под стяжку на бетонное основание.
Это может быть бетонная подготовка в конструкции пола по грунту, либо бетонное перекрытие в многоэтажке или частном доме. Порядок действий такой:
Собственно, вся технология. Все ясно. Могут возникнуть только вопросы по минимальной толщине стяжки на Пеноплекс. Производитель рекомендует не меньше 40 мм. При укладке пола во влажных помещениях, плиту желательно покрыть гидроизоляцией. Тип гидроизоляционного материала выбирайте сами. В остальном технология та же.

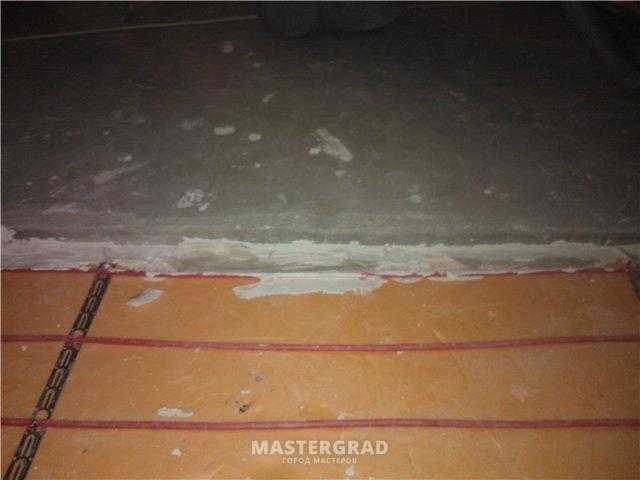

Укладка теплого пола на Пеноплекс
Отличия есть, но они касаются только укладки труб или греющих кабелей/матов. Подготовка основания, первые слои, включая слой гидроизоляции на Пеноплекс, описали выше.
На гидроизоляционную пленку укладывается стальная сетка. Она нужна для фиксации кабеля или труб в заданном положении. При использовании нагревательных матов их можно класть в слой плиточного клея — так проще и эффективнее, так что этот тип греющих элементов для пола на этом этапе используют редко (хоть никто и не запрещает).
Сетку с какой ячейкой надо брать? Зависит от того, с каким шагом вам надо уложить трубу или кабель. Можно укладывать 50*50 мм, 100*100 мм или 150*150 мм. Важно, чтобы выбранная схема могла быть реализована. Толщина проволоки в сетке? Не менее 3 мм. В случае с кабелем можно, наверное, и 2 мм. А трубы перед заливкой стяжки будут заполняться теплоносителем и их надо удержать, поэтому тут сетка нужна из проволоки 3-4 мм.
Можно применять Пеноплекс под теплый водяной пол без проблемЧтобы сетку с теплоносителем не водило при заполнении, ее надо прикрепить к Пеноплексу. Есть несколько вариантов:
- Пластиковыми клипсами, которые загоняются в утеплитель.
Но толщина прутьев сетки не менее 4 мм. - Металлическая стяжка пристреливается к утеплителю с двух сторон ячейки сетки.
- Специальные гарпунные скобы.
- Специальные шины, но они дорогие.
- Укладывают поверх Пеноплекса мат с бобышками. Тогда и сетка не нужна. Но эти маты тоже стоят дорого.
Но толщина прутьев сетки не менее 4 мм.После того как сетка закреплена, крепим трубы или кабель. Проще всего пластиковыми стяжками, можно вязальной проволокой. Но проволока теоретически может перетереть трубу или кабель при увеличении или уменьшении в размерах (от нагрева и охлаждения) во время эксплуатации. Поэтому, если и вязать проволокой, то в пластиковой оболочке. Она есть у производителей труб для теплого пола.
Собственно, на этом все. Дальше заливают стяжку, выравнивают, и ждут пока бетон наберет прочность.
Сухая стяжка на Пеноплексе
Цементно-песчаная или бетонная стяжка, конечно, хороша.
И она — лучший выход, если хотите сделать теплый пол от отопления. Но масса материалов исчисляется тоннами. Поднять это на хоть какой-то этаж — уже проблема. А еще ждать пока бетон наберет прочности надо минимум 28 дней. Быстрее и легче сделать сухую стяжку. Не в том смысле, что из раствора, который называют сухим. А с использованием листового материала — фанеры, ОСБ, ГКЛ. Такое основание пойдет под любое финишное покрытие. Даже под плитку, но с определенными оговорками — клей нужен для сложных нестабильных оснований.
Как сделать сухую стяжку пола на Пеноплексе? Просто:
- Выравниваем основание.
- При необходимости укладываем или наносим гидроизоляцию.
- Выкладываем плиты Пеноплекса, желательно в два слоя с перевязкой швов.
- Укладываем один слой листового материала. Снова-таки, сдвигаем швы.
- Второй слой листового материала — тоже вразбежку.
- Крепим насквозь подходящим крепежом. Тут зависит от материала, который уложили на утеплитель.
- Дальше по технологии укладки напольного покрытия.
Толщина ГКЛ для укладки на Пеноплекс на пол — 20 мм, фанеру лучше брать 10-12 мм, ОСБ — можно поменьше. Можно еще и ГВЛ класть на Пеноплекс. Плиты лежат ровно, без перепадов, так что основание для этого материала подходящее. А он лишен недостатков ГКЛ и ОСБ, а по стоимости примерно как они.
Пеноплекс под стяжку пола: характеристики и способы применения
Главная » Устройство пола » Утепление полов » Пеноплекс под стяжку пола: особенности, характеристики и утепление пола пеноплексом под стяжку своими руками
Пенополистирольный утеплитель «Пеноплэкс» стоит дороже многих аналогов, но уникальные эксплуатационные свойства этого материала сделали его довольно популярным при проведении внутренних работ по утеплению перекрытий между этажами, чердаков, стен и перегородок. Универсальность этого материала позволяет применять его в стяжке при монтаже системы теплый пол.
Чтобы правильно изготовить утепленную стяжку необходимо выяснить последовательность выполняемых действий. Большой плюс такого способа утепления пола заключается в том, что он актуален не только для частных домов, но и для обычных городских квартир. О том, как правильно применять пеноплекс под стяжку пола – сегодняшний материал.
Пеноплекс под стяжку пола
Содержание статьи
- 1 Особенности материала
- 2 Характеристики материала
- 3 Преимущества и недостатки
- 4 Сравниваем с пенопластом
- 5 Устройство стяжки с пеноплексом по бетонному основанию
- 5.1 Подготовка основания
- 5.2 Этап укладки пеноплекса
- 5.3 Этап заливки стяжки
- 6 Утепленная «Пеноплэксом» стяжка по грунту
- 6.1 Схемы утепления
- 7 Процесс изготовления стяжки с пеноплексом по грунту
- 7.1 Цены на пеноплекс для пола
- 7.2 Видео — Как выполнить заливку пола по грунту, утепленного пеноплексом
Особенности материала
Преимущество этого утеплителя заключается в его небольшом весе, поэтому в совокупности с весом стяжки он не оказывает значительной нагрузки на перекрытие и не утяжеляет конструкцию.
Структура утеплителя
Существует два типа оснований пола – бетонные в виде ЖБ плит и грунтованные. Утепление их при помощи «Пеноплэкса» происходит по-разному. Это необходимо учитывать, чтобы получить эффективную конструкцию теплого пола.
Подготовка пола к заливке стяжки
Специалисты сошлись в том, что укладка пеноплекса в стяжку по бетонному основанию является одним из простейших, проверенных и надежных способов утепления пола. Технология доступна даже тому, кто имеет минимальный опыт строительных и ремонтных работ.
Заливка стяжки по системе «теплый пол»
Пеноплекс не так прост – это универсальный материал, объединивший в себе несколько важных свойств:
- Материал обладает высокой прочностью при работе на изгиб и давлении контактного типа – по поверхности пеноплекса можно ходить в обуви, не оказывая на материал значительных последствий.
- Работа с пенплексом не вызывает дискомфорта, как, например, с минватой, когда необходимо использовать средства защиты органов дыхания, слизистых и кожных покровов. Уникальные свойства экструдированного пенополистирола, который применяется для изготовления «Пеноплэкса» заключаются в том, что материал не образует пыль, газ и летучие вещества.
- Еще одно свойство, которое делает этот вид утеплителя таким привлекательным – его способность не впитывать влагу, что позволяет применять его в стяжке по плите перекрытия над неотапливаемым подполом. Изоляционные свойства этого материала гарантированы производителем на протяжении 30 лет эксплуатации.
Хранится пеноплекс в герметичных плотных пакетах
Характеристики материала
Начать стоит с того, что в зависимости от сферы применения выбирают материал той или плотности. Утепление конструкции пола производят при помощи пеноплекса марки 35 или 45. Также существует материал марки 31, 31С и 45С.
Характеристики пеноплекса марки 35 и 45
Утеплитель «Пеноплэкс» марки 35 относится к универсальным утеплителям и может применяться не только для полов, но и для стен с фундаментом.
Таблица 1. Отличные эксплуатационные качества марки 35
| Наименование показателя | Единицы измерения | Значение | Пояснение |
|---|---|---|---|
| Плотность | Кг/м3 | От 28 до 38 | Материал выдерживает значительную нагрузку. |
| Коэффициент теплопроводности | Вт/м×°С | 0.03 | Это довольно низкий показатель, гарантирующий энергоэффективность конструкции пола. |
| Гигроскопичность | % | 0.4 | При проведении испытаний в течение суток материал впитывал влагу в указанном объеме только в первые 10 часов. |
| Горючесть | Категория | Г1 | При совмещении с бетонной стяжкой, которая не подвержена горению, такой утеплитель, и без того относящийся к высокой категории огнестойкости, является полностью пожаробезопасным. |
| Шумопоглощение | Дб | 41 | Актуально для квартир, в многоэтажных домах |
| Предел прочности | МПа | 0. 4 – 0.7 | Материал позволяет создавать надежное прочное основание. |
| Температурный диапазон применения | °С | От -50 до +75 | Станет идеальным материалом для утепления стяжки по холодному бетонному полу. |
Утеплитель «Пеноплэкс» марки 45 отличается повышенной плотностью, поэтому чаще применяется для утепления стяжки по грунтовому основанию. Этот сверхпрочный материал применяют даже в дорожном строительстве.
Применение пеноплекса в дорожном строительстве
Таблица 2. Отличные эксплуатационные качества марки 45
| Наименование показателя | Единицы измерения | Значение |
|---|---|---|
| Плотность | Кг/м3 | От 40.1 до 47 |
| Коэффициент теплопроводности | Вт/м×°С | 0.03 |
| Гигроскопичность (по испытаниям в течение суток) | % | 0.2 |
| Горючесть | Категория | Г4 (в совокупности с жаростойким покрытием не играет роли) |
| Шумопоглощение | Дб | 41 |
| Предел прочности | МПа | 0. 4 – 0.7 |
| Температурный диапазон применения | °С | От -50 до +75 |
Стандартная маркировка на упаковке утеплителя «Пеноплэкс»
На упаковке пеноплекса можно увидеть следующие виды маркировки:
Характеристики основных разновидностей утеплителя
Подводя итог, можно выделить несколько разновидностей пеноплекса, которые применяют для утепления стяжки пола:
- «Пеноплэкс» марки 35 и 45, пригодные для крыш, полов над теплыми и холодными подвалами, в гаражах и кладовых.
- «Пеноплэкс Фундамент», который обладает высокой влагостойкостью, тепло и звукоизоляционными свойствами и может применяться не только для утепления фундаментов, но и стяжки по грунту.
- «Пеноплэкс Комфорт» распространенный тип утеплителя для внутренних работ, не боится высокой влажности. Укладывается на жесткую основу (бетонные плиты перекрытий).
Преимущества и недостатки
Утепление пола является важным этапом при обустройстве жилого пространства.
Как было ранее отмечено, пол также является поверхностью, через которую осуществляется выход тепла из помещения. Поэтому чем больше внимания уделить утеплению конструкции пола, тем больше шансов минимизировать теплопотери, повысить комфорт проживания, сделать поверхность пола более теплой и приятной, а также обеспечить продолжительность эксплуатационного срока конструкции пола.
Преимущества материала
Когда требуется дополнительное утепление пола, утеплитель комбинируют вместе со стяжкой. Из преимуществ пеноплекса можно выделить следующее:
- Влагостойкость – структура пеноплекса не склонна поглощать влагу, которая становится причиной образования плесени и грибка, со временем разрушающих материал. Особенно это актуально при устройстве пола в частном доме над неотапливаемы подполом.
- Теплопотери при использовании этого материала сокращаются на 20% ,что позволяет говорить об энергоэффективности материала.
- Высокая прочность на сжатие позволяет исключить вероятность деформации утеплителя и стяжки.
- Материал экологичен и безвреден.
- Обладает небольшим весом.
- Особая обработка торцов плит, обеспечивает плотное прилегание матов.
Стяжка в квартире по бетонному основанию
Обратите внимание! Пеноплекс имеет существенный недостаток – неустойчивость к ультрафиолету и растворителям. Но при устройстве стяжки ему подобные воздействия не грозят. Однако важно помнить, что обработку бетонной стяжки праймером необходимо исключить.
Утепление бетонного основания в типовой городской квартире
Сравниваем с пенопластом
Вполне обоснованным будет вопрос – зачем приобретать дорогой пеноплекс, если можно купить дешевый пенопласт – выпускается он в виде матов такой же толщины и размера. Но не так все просто. Эти два утеплителя имеют существенные различия, причем пенопласт по многим пунктам уступает пенополистиролу:
- По прочности при одинаковой толщине и плотности опытным путем было доказано, что пеноплекс прочнее пенопласта в 4 раза, поэтому его применяют даже в дорожном строительстве.
- Из-за небольшой плотности и особой структуры строения пенопласт подвержен крошению.
- Степень водопоглощения пенопласта по сравнению с пенополистиролом выше в 10 раз. Отсюда следует, что пеноплекс можно использовать без пароизоляции.
- Плотность пеноплекса гораздо выше, чем у пенопласта.
- По теплопроводности пеноплекс не намного, но превосходит пенопласт.
- Горючесть пеноплекса ниже.
Пенопласт укладывают на песчаную подсыпк
Особый способ производства экструдированного пенополистирола позволяет получать материал с закрытыми порами, поэтому этот материал однозначно лучше пенопласта.
Пенопласт в теле стяжки при заливке лестницы
Устройство стяжки с пеноплексом по бетонному основанию
Изготовление стяжки происходит в два этапа. На подготовительном этапе подготавливают основание под заливку, а на основном – заливают стяжку.
Подготовка основания
Основание под пеноплекс может быть в виде ЖБ плиты или деревянного покрытия.
Главное, чтобы перепад высоты составлял не более 10 мм. Если перепад большой, то для выравнивания используют цементно-песчаную смесь. На деревянном основании применяют листы ГВЛ или фанеру, ЦСП.
Плиты для формирования ровного основания
Таблица 3. Подготовительный этап
| Иллюстрация | Описание |
|---|---|
| Бетонное основание обследуют визуально, выявляя дефекты. | |
| Углубления и дыры заделывают монтажной пеной. | |
| Когда монтажная пена высыхает, ее обрезают заподлицо с плоскостью основания. | |
| Также удаляют любые выступающие элементы. | |
| При обнаружении непрочных фрагментов основания, их удаляют. | |
| Основание освобождают от фрагментов крупного мусора и пыли. | |
| Основание обрабатывают грунтовкой глубокого проникновения. | |
Для выравнивания основания используют самовыравнивающиеся смеси. | |
| По периметру помещения стену обмазывают грунтовкой для более надежной фиксации демпферной ленты. | |
| Демпферную ленту нарезают на полоски из вспененного полистирола шириной равной высоте стяжки с утеплителем. | |
| Демпферную ленту растягивают вдоль стены и в нескольких местах наносят клей. | |
| Ленту приклеивают к стене по периметру помещения. |
Этап укладки пеноплекса
Разные специалисты имеют отличное мнение о способе укладки пеноплекса по бетонному основанию. Одни утверждают, что жестко фиксировать его к основанию не надо, так как плиты укладываются плотно за счет L-образной кромки на торцах, а потом придавливается весом бетонной стяжки. Другие советуют фиксировать плиты на специальный клей для утеплителей, имеющих минеральную или вспененную основу. Помимо жесткой фиксации утеплителя к основанию сверху плиты между собой дополнительно скрепляют при помощи грибовидных дюбелей.

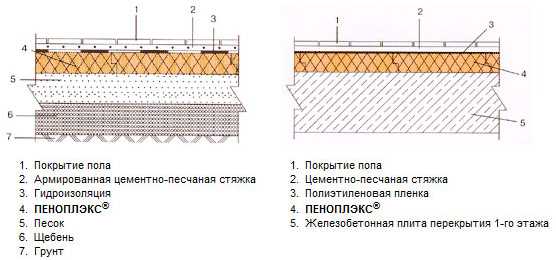

Пирог пола с утеплителем
L-образная кромка перекрывает мостики холода
Важно! Укладка пеноплекса производится со смещением швов – в разбежку. Второй ряд начинается с элемента равного половине плиты.
Экструдированный пенополистирол легко режется при помощи специальной пилки
Роль демпферной ленты может играть перфорированная мембрана, заведенная на стену, однако следует учесть, что специалисты рекомендуют по периметру помещения оставлять зазор не менее 5 мм.
Перфорированная мембрана, заведенная на стену, играет роль демпферной ленты
Раздвоилось мнение о необходимости герметизации швов для ликвидации мостиков холода. Одни утверждают, что L-образная кромка только фактом своего существования исключает их образование. Другие рекомендует через сутки после приклеивания матов обработать стыки монтажной пеной.
Заделка швов монтажной пеной
Вместо монтажной пены для заделки стыков можно использовать обычный влагостойкий скотч, который исключит проникновение встык материала стяжки.
Этап заливки стяжки
Чтобы стяжка была прочной, ее армируют сеткой с размером ячеек 10 х 10 см. При этом прутки должны быть между собой соединены.
Армированная сетка с ячейками 10х10 см
Располагаться над поверхностью утеплителя сетка должна на расстоянии в 2 см, поэтому ее укладывают на специальные пластиковые стаканчики.
Проставки для сетки
Заливка стяжки осуществляется по маякам в виде металлического профиля, зафиксированного на гипсовом растворе. После того как стяжка будет залита и немного схватится, чтобы по ней можно было ходить, профиль и гипс из ее тела извлекают, а образовавшиеся пустоты заделывают раствором.
Не знаете, как устанавливаются маячки? Прочитайте об этом в статье «Маячки для выравнивания пола». Рассказываем, как определить уровень пола, подготовить его к установке маячков, какие типы крепления маяков существуют и в чем их разница, как произвести установку.
Монтаж маяков на гипсовом растворе
При укладке маяков, шаг между ними берут в зависимости от длины правила.
Специалисты рекомендуют работать правилом длиной 2 метра. Таким образом, расстояние между маяками должно составлять 1,8 – 1,9 метра. Чем дальше маяки расположены друг от друга и чем их меньше, тем прочнее получается стяжка.
Оптимальное расстояние между маяками
Сам процесс заливки стяжки происходит традиционным способом. Раствор можно приготовить самостоятельно из необходимых компонентов – цемента, песка и гравия в небольшом количестве или приобрести готовую сухую смесь (пескобетон), которую достаточно разбавить необходимым количеством воды. Раствор накидывают между маяками и при помощи правила вытягивают на себя. После этого поверхность разглаживают при помощи штукатурной терки.
Расчет необходимого количества материала – это один из важнейших этапов подготовки к заливке стяжки. В специальной статье расскажем, как рассчитать количество ингредиентов.
Работа с правилом длиной 2 метра
Созревает стяжка в течение 28 дней из расчета 1 неделя на высыхание 1 см стяжки.
Утепленная «Пеноплэксом» стяжка по грунту
Грунтовое основание принципиально отличается от бетонного и требует соблюдения иной технологии при утеплении его пеноплексом. Чаще всего этот метод устройства пола применяют при ленточных фундаментах в частных домах. Существует несколько условий, которые позволяют использовать пеноплекс для устройства стяжки по грунту:
- Отсутствие серьезных нагрузок на пол.
- Расположение грунтовых вод ниже 5 метров.
- Наличие отопления в помещении.
Вариант устройства пола по грунту
Помимо пеноплекса с L-образной кромкой для исключения образования мостиков холода, потребуется приобрести другие материалы для подготовки основания и заливки стяжки в виде:
- Чистого песка.
- Щебня.
- Гидроизоляционного материала (рулонного и мастичного).
- Цемента.
- Самовыравнивающейся смеси.
- Демпферной ленты.
- Армирующей сетки.
Схемы утепления
Прежде чем приступать к устройству пола, необходимо выбрать одну из трех схем укладки пола по грунту с пенополистиролом.
Схема 1
Первая схема предполагает укладку утеплителя непосредственно на утрамбованный песок, расположенный на поверхности прочной щебеночной подушки.
Схема 2
Вторая схема предполагает устройство двух стяжек – черновой и чистовой, между которыми прокладывают утеплитель с гидроизоляционным слоем с двух сторон. В чистовой стяжке может быть смонтирована система «теплый пол».
Схема 3
Третий вариант отличается от второго отсутствием черновой стяжки и укладкой пеноплекса непосредственно на песчаную подушку. От первого варианта эту схему отличает только наличие гидроизоляции.
Процесс изготовления стяжки с пеноплексом по грунту
В помещении, где предполагается устройство пола по грунту необходимо на глубину в 60 см выбрать грунт с тем, чтобы после этого хорошо утрамбовать получившееся грунтовое основание. Это обеспечит его надежность и исключит вероятность его усадки, а значит, и деформацию стяжки.
Состав пола по грунту – основные слои
Следующим этапом засыпают щебень, гравий или смесь этих двух материалов формируя слой 300 мм после тщательной трамбовки.
Чтобы повысить теплоизоляционные свойства пола по грунту поверх щебня выполняют подсыпку из средне-фракционного керамзита толщиной от 100 до 150 мм.
Щебень средней фракции
Следующим слоем выступает среднезернистый песок, из которого формируют плотно утрамбованную подушку. Песок в процессе уплотнения специальным инструментом (виброкатком или ручной трамбовкой) необходимо проливать водой. В результате должен получиться слой толщиной от 100 до 120 мм. Для контроля горизонтальности плоскости используют строительный уровень.
Подсыпка из керамзита
По периметру помещения фиксируют демпферную ленту шириной, превышающей высоту стяжки на 120 – 150 мм.
Демпферная лента
На песчаную утрамбованную подушку укладывают пеноплекс, фиксируя их при помощи торцевых кромок. Начиная со второго ряда, выполняют смещение плит на расстояние равное половине мата пеноплекса. Стыки заделывают водостойким скотчем. В качестве гидроизоляционного слоя поверх пеноплекса можно использовать плотную полиэтиленовую пленку.
После этого укладываю армирующую сетку, монтируют маяки и заливают стяжку.
Укладка пеноплекса по песчаному основанию
На этапе укладки сетки при необходимости монтируют систему теплого пола. Поверхность пеноплекса позволяет использовать для фиксации труб теплоносителя специальные пластиковые скобы.
Сейчас на строительном рынке существует несколько разновидностей «теплых полов». Они отличаются видом теплоносителя и эффективностью работы. Как выбрать теплый пол? Расскажем в нашей статье.
Стяжку разравнивают теркой
Стяжка может выполняться мокрым или полусухим способом. Специалисты рекомендуют после 2-суток периодически увлажнять стяжку до набора ею прочности. На завершающем этапе, после того как стяжка полностью созреет, ее поверхность выравнивают при помощи самовыравнивающихся смесей. Если заливку стяжки выполнять раствором на основе пескобетона с мелким песком в составе, то дополнительное выравнивание готовой стяжки не потребуется.
На такое покрытие можно будет смело укладывать ламинат или паркетную доску.
Основные свойства самовыравнивающихся смесей
Финишное выравнивание стяжки
Цены на пеноплекс для пола
пеноплекс для пола
Видео — Как выполнить заливку пола по грунту, утепленного пеноплексом
Утепление стяжки и пола: ответы на ваши вопросы
Роб Фирман, менеджер по техническим вопросам и спецификациям Polyfoam XPS
Роб отвечает на часто задаваемые вопросы, касающиеся спецификации и укладки изоляционных слоев на цокольных этажах.
МОЖНО ли укладывать изоляцию пола в несколько слоев?
Иногда требования к тепловым характеристикам первого этажа требуют большей толщины изоляции, чем производитель может произвести в один слой.
В других случаях изоляция является предпочтительным вариантом для создания значительной глубины пола. В любом случае решение требует нескольких слоев изоляции, чтобы обеспечить необходимую глубину.
Бывают также случаи, когда требуется эффективное использование материала. Например, в одном проекте требовалось, чтобы общая глубина изоляции составляла 225 мм, и нас спросили, можно ли это сделать, используя три слоя изоляции из пенополистирола толщиной 75 мм под плавной стяжкой.
Каждый производитель теплоизоляции по-своему подходит к многослойным конструкциям. В основном это связано с тем, что разные типы изоляции ведут себя по-разному. Любая кривизна и/или изгиб жестких изоляционных плит может усугубляться при использовании их в несколько слоев, что может привести к недостаточному покрытию стяжки в некоторых местах.
Экструдированный полистирол (XPS), возможно, является более стабильной и часто более плоской изоляционной плитой с большей прочностью на сжатие для многослойных конструкций, чем другие жесткие материалы.
В конечном счете, пригодность любого такого решения зависит от качества установки.
Многослойная изоляция должна укладываться в шахматном порядке и не должна перемещаться слишком рано. Это может привести к появлению вмятин или неровностей, которые могут привести к выходу из строя стяжки.
Испытания на устойчивость к раздавливанию на месте – почему плавающая стяжка может выйти из строя?
BS 8204, свод правил Британского стандарта для стяжек, включает «испытание на устойчивость к раздавливанию на месте». Это метод проверки работы стяжки на месте, который включает в себя четырехкратное опускание груза по трубе на стяжку.
Тест хорошо работает со стяжками со связкой и без нее. Однако, когда плавающая стяжка укладывается непосредственно на изоляционный слой, она эффективно проверяет стяжку и изоляцию как композит. Тест для этого не предназначен. Какой бы прочной и жесткой ни была изоляция, она все еще относительно сжимаема по сравнению с бетонной плитой под стяжкой.
Это может привести к большим вмятинам в стяжке, и в результате стяжка с трудом проходит испытание, что приводит к вопросам о ее спецификации.
Это недостаток стандарта, о котором не знают многие производители изоляции. Такая неосведомленность может привести к недоверию, если производитель или монтажник стяжки оспорит результаты испытаний. Улучшение взаимодействия между различными сторонами, участвующими в проектировании и строительстве надстроек полов, является ключом к тому, чтобы решения систем перекрытий стали более реальными.
Какой утеплитель лучше всего подходит для полов с подогревом (UFH)?
При UFH трубы горячей воды укладываются по определенному проекту и крепятся к полу, а затем герметизируются стяжкой. Стяжка равномерно распределяет тепло по полу, а текучую стяжку можно даже принудительно сушить с помощью системы UFH. Стяжка может быть специально выбрана так, чтобы иметь низкое термическое сопротивление, улучшая скорость, с которой ощущается эффект теплого пола.
Поскольку цель состоит в том, чтобы получить максимальную выгоду от UFH, трубы должны быть установлены на слое изоляции. Изоляция ограничивает поток тепловой энергии в пол за счет теплопроводности, что означает, что больше тепла идет на обогрев помещения, повышая эффективность. Пластиковые хомуты, фиксирующие трубы на месте, также можно вставить в изоляцию.
В плавающей стяжке изоляционный слой, используемый с UFH, может относиться к одной из двух категорий.
В первом случае он устанавливается над бетонной плитой или настилом пола и действует как основной слой теплоизоляции в конструкции первого этажа. Толщина определяется целевым значением U-значения.
Во-вторых, он обеспечивает тепловое сопротивление только в пользу UFH и обычно имеет номинальную толщину.
В цокольном этаже дополняет основной слой теплоизоляции, расположенный под плитой цокольного этажа. В многоэтажных жилых домах, где UFH обеспечен на каждом уровне, на промежуточных этажах не требуется достижение коэффициента теплопередачи, но отопление должно быть максимально эффективным.
Изоляция из экструдированного полистирола (XPS) обеспечивает плоскую, прочную и стабильную по размерам основу для плавающей стяжки и может использоваться в сочетании с напольным отоплением на уровне первого этажа или во всей высотной застройке.
Изоляция под плавающей стяжкой должна выдерживать возложенные на нее нагрузки. В противном случае возможно растрескивание и даже обрушение стяжки. Высокая прочность на сжатие изоляции XPS означает, что она может выдерживать значительные нагрузки.
Предоставляют ли производители напольных покрытий гарантии?
Клиенты и подрядчики по напольным покрытиям могут запрашивать гарантии у отдельных производителей на свою продукцию. Однако производитель отдельного компонента не дает гарантии на весь пол.
Производители теплоизоляционных материалов обычно сообщают, что их продукция прослужит в течение всего срока службы здания, если она установлена в соответствии с их рекомендациями, сертификацией третьей стороны и передовым опытом.
Производитель стяжки может предложить гарантию на дефект материала стяжки, но не на дефекты, возникшие в результате неправильной спецификации или установки.
Причина этого в том, что надстройки пола не подлежат системным испытаниям, как конструкция плоской крыши. При любом построении системы учитываются характеристики изделий и материалов в целом. Без этой «более широкой картины» в индустрии напольных покрытий производитель не может взять на себя обязательство гарантировать полный пол.
Читайте о CFJ Awards
Stay Connection
Поиск By Company
Обучение
Большинство чтения
Как установить изоляцию жесткого пола на подборах на первом этаже. руководство по устройству жесткой изоляции на цокольных этажах для получения стяжки. Правильная укладка полиэтилена ДПМ, жесткой изоляции и разделительных слоев очень важна не только для общей целостности системы стяжки, но и для качества всего пола. Мы приложили усилия, чтобы объяснить процедуру в 3 простых шага.
Прежде чем мы рассмотрим различные этапы, давайте отложим в сторону технические характеристики термостойкости и U, гидроизоляцию и характеристики скольжения, оставив их на усмотрение консультантов по дизайну и архитекторов. Сейчас мы просто пройдемся по правильному процессу установки рабочего органа и перечислим необходимые шаги.
Этап 1:
Проверьте состояние бетонной плиты пола на наличие дефектов. Важные моменты, которые следует учитывать:
Бетонное основание:
- разумный уровень
- без матрицы из раствора
- очистить от пыли и мусора
- имеет достаточно места, чтобы разместить пол в соответствии с дизайном
Это потребует некоторых проверок уровня, обычно проводимых генеральным подрядчиком. Также следует проверить, есть ли какие-либо ступеньки или пустоты. Эта проблема обычно наблюдается в сборных железобетонных плитах, которые предварительно напряжены, и важно выровнять внезапные неровности с помощью какой-либо системы выравнивания.
Самый эффективный метод — насыпать острый песок и сузить ступеньку. Изоляцию не следует делать ступенчатой, так как это может действовать как точка крепления и вызывать растрескивание перекрытий или стяжки при перемещении, а также создавать слабые места в пустотах под ней.
Полиэтиленовая влагонепроницаемая мембрана (DPM) – обычно калибр 1200 – теперь может быть установлена на место, обеспечивая адекватное покрытие опор по периметру. Важно обеспечить притирку достаточного количества DPM, чтобы покрыть всю конструкцию пола с небольшим избытком. Все нахлесты и стыки должны быть на высоте 150 мм и проклеены лентой, чтобы избежать смещения.
Теперь мы готовы установить жесткую изоляцию.
Шаг 2:
Установите на всю глубину полосу толщиной 25 мм по периметру из той же изоляции пола вдоль всех наружных стен. Это жизненно важный шаг, поскольку он помогает предотвратить образование мостиков холода.
Перед началом установки жесткой изоляции убедитесь, что все коммуникации, содержащиеся в изоляции, проложены или обрезаны с обеих сторон и отшлифованы в соответствии с требованиями.
Стыки должны располагаться в шахматном порядке, как при кладке кирпича, чтобы обеспечить сцепление изоляции. Затем его можно приклеить клейкой лентой или лентой из фольги, которая образует систему. Некоторые утеплители поставляются с предварительно ламинированным разделительным слоем с клапанами. Их можно склеить, чтобы получилась готовая система.
Шаг 3:
Нанесите ленту по периметру на стены по внутреннему периметру, опоры, колонны и любые инженерные коммуникации, такие как канализационные трубы, газовые трубы, фальшполы, электрические розетки в полу, воздуховоды и т. д. Обычно это мягкий полиэтилен толщиной 10 мм. используется полоска, которую просто раскатывают по периметру и приклеивают скотчем. Это должно заканчиваться над зоной готового пола.
Особое внимание следует уделить тому, чтобы:
- не было зазоров
- внутренние углы затянуты
- и внешние углы приборки
Лучше всего обрезать внутренние углы, чтобы они плотно прилегали, а затем приклеить их скотчем, так как это предотвратит скругление углов и обеспечит плотное прилегание стяжки.
