Чертеж стропильной системы вальмовой крыши: виды, основные параметры
Вальмовая кровля прекрасно справляется с поставленными перед ней задачами. Но ее прочность и надежность во многом зависит от качества монтажа, который невозможно сделать без хорошей схемы. А как составляется чертеж стропильной системы вальмовой крыши? Какие нюансы и параметры следует учитывать? Об этом и пойдет речь в статье.
Содержание
- Что такое вальма
- Виды вальмовых стропильных систем

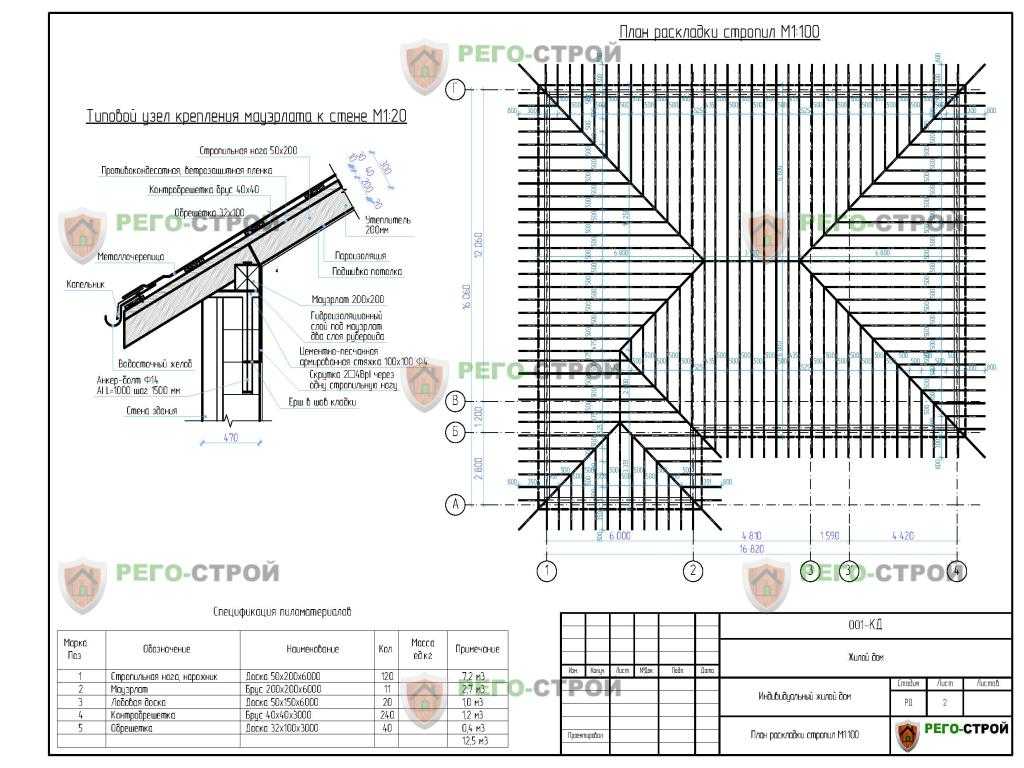

- Создание чертежа стропильной системы вальмовой крыши
- Измеряем габаритные данные строения
- Выбор оптимальной высоты крыши
- Выбор угла наклона ската вальмовой кровли
- Выбираем точки (шаг) установки стропилин
- Определяем длину конька
- Рассчитываем количество необходимого материала
Что такое вальма
Прежде чем начать рассказывать о том, как составляется чертеж стропильной системы вальмовой крыши, стоит познакомиться с самой конструкцией.
Что такое вальма и почему такой вариант кровли пользуется достаточно большой популярностью?
Любая конструкция имеет свои «специфические» элементы. То же самое относится и к рассматриваемому в статье варианту крыши. Здесь такой особой деталью является вальма. А что это такое? Вальма – это треугольная часть кровли, расположенная с торца здания. У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.
Основные принципы создания вальмой крыши домаТакой вариант крыши используется не столь часто, но все-таки он пользуется хорошей славой. У вальмовой крыши есть свои плюсы и минусы. К преимуществам такой конструкции специалисты относят следующее:
- вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы;
- стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости;
- вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков;
- не стоит забывать и про внешний вид.
Вальмовая крыша способна значительно украсить любое строение.
Вальмовая крыша способна значительно украсить любое строение.Но есть и свои недостатки. Если говорить о минусах, то в первую очередь специалисты напоминают о сложности чертежей стропильной системы вальмовой крыши. Конструкция имеет множество элементов, которые нужно правильно смонтировать. Сделать это без наличия необходимых навыков бывает достаточно сложно. К тому же, большое количество элементов значительно удорожает всю конструкцию.
Есть и другие сложности. Если вы решите сделать мансардную комнату, то обязательно с ними столкнетесь. Во-первых, чердачное помещение под вальмовой кровлей меньше, чем в случае использование обычного двухскатного варианта. Во-вторых, вам придется устанавливать специальные окна, которые могут обойтись достаточно дорого.
Виды вальмовых стропильных систем
При возведении крыши нужно тщательно продумать все ее элементы и конструкции. Но самое главное – это определиться с выбором вида стропильной системы. Именно эта часть кровли будет нести на себе все нагрузки.
В случае с вальмовым вариантом крыши применяются следующие два типа стропильных системы:
- Наслонная.
- Висячая.
Первый вариант считается наиболее приемлемым. Такой тип стропильной системы для вальмовой кровли подразумевает наличие дополнительной опоры под коньком. Для этого в доме должна быть несущая стена, расположенная посередине строения. На нее устанавливают опорные балки, на которые монтируют коньковый пролет. Такая конструкция более прочная. В ней стропильные пары упираются не только на мауэрлат, но и на коньковый пролет.
В случае если осевой несущей стены нет, то применяют висячую систему. Тут стропила сверху крепятся друг к другу, а снизу упираются в мауэрлат. Такой тип системы используется для небольших домов, когда длина одного ската не превышает шести метров. Но в случае вальмовой крыши лучше все-таки использовать наслонную систему стропил. Это поможет избежать проблем при монтаже и дальнейшей эксплуатации.
Создание чертежа стропильной системы вальмовой крыши
Перед началом возведения любой кровли нужно проделать множество предварительной работы. И, наверное, самой главной задачей будет создание чертежа системы вальмовой крыши. Именно от правильности выполнения этой работы будет зависеть быстрота и точность монтажа. Для составления чертежа нужно дополнительно выяснить множество параметров и характеристик будущей конструкции. А как это сделать будет рассказано чуть ниже.
Измеряем габаритные данные строения
Самый первый параметр, от которого будут отталкиваться все остальные расчеты – это размеры самого дома. От этой характеристики будет многое зависеть, а именно:
- высота расположения конька;
- длина ската;
- угол наклона;
- количество необходимого материала.
Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно.
Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.Выбор оптимальной высоты крыши
После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши. При этом нужно учитывать следующее:
- будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно;
- размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения;
- нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.
Лучше всего производить подобные расчеты после определения угла наклона ската. Именно так чаще всего и поступают строители. В этом случае высота крыши будет равна половины ширины дома умноженное на тангенс угла наклона ската.
Выбор угла наклона ската вальмовой кровли
В проектировании крыши все параметры должны быть просчитаны и выверены.
То же самое относится и к углу наклона ската. Здесь специалисты рекомендуют принять во внимание следующие факторы:
- в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот;
- также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.
Самым оптимальным вариантом считается величина, лежащая в пределах от 20 до 45 градусов. При этом угол наклона основных скатов и вальмы может отличаться. Также наклон выбирается в зависимости от того, будет ли использоваться чердачное помещение. Чем круче кровля, тем меньше свободного пространства под ней останется.
Выбираем точки (шаг) установки стропилин
После определения угла наклона ската и высоты всей конструкции можно переходить к следующему этапу планирования.
Самым важным элементом любой крыши являются стропила. Именно они будут выдерживать все нагрузки. Чтобы весь вес стропила выдержали, нужно правильно подобрать шаг их установки.
Но тут многое будет зависеть от другого параметра, а именно от сечения используемых деревянных брусков или досок. Чем это значение больше, тем прочнее сами стропила. А это значит, что и устанавливать их можно реже.
Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:
- Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
- Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.
Лучше всего брать сечение с запасом, чтобы не было непредвиденных ситуаций. После того, как с данным параметром разобрались, можно определять и шаг стропил. Как правило, это значение лежит в пределах от 0,6 до 1,0 метра.
Для точного расчета сечения стропил и шага их установки, можно воспользоваться специальными программами или он-лайн калькуляторами. С их помощью можно более точно рассчитать все параметры будущей крыши, тем самым, избежать ошибок.
Определяем длину конька
Для определения этого параметра очень важно понимать, где именно должен находиться данный элемент. Конек в вальмовой крыши располагается строго по середине. Причем это относится как к продольной, так и к поперечной оси.
Как правило, расчет длины конька проводится в следующей последовательности:
- определяется ширина дома и эта величина делится пополам;
- полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения;
- отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.
Такой расчет считается стандартным, но можно его и изменить.
Самое главное – это соблюдение строго серединного расположения конька.Рассчитываем количество необходимого материала
Очень важный вопрос, который нужно решить еще до начала строительства – это сколько потребуется вложить средств. Но решить его можно только высчитав расход материалов. Тут многое зависит от размеров самого дома. Сам расчет можно проводить в следующей последовательности:
Расчет площади вальмовой кровли- Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
- Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
- После этого, зная шаг установки стропил, высчитываем их количество.
- Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.
Очень удобно для расчета использовать специальные программы.
Некоторые их них не только высчитают, сколько и какого материала вам понадобится, но и помогут составить сам эскиз и чертеж стропильной системы и всей крыши. Но даже после этого лучше попросить проверить все расчеты вальмовой крыши, особенно схему, профессионалу. Вальмовая крыша довольно сложная конструкция и ошибиться при ее проектировании несложно. А ведь такие просчеты могут привести к серьезным последствиям при эксплуатации.
Вальмовая крыша своими руками чертежи и порядок работы
Вальмовая крыша часто используется в архитектурных решениях загородных домов, построенных в европейском стиле. Ее конструкция не только надежна, но и весьма эстетична. Причем, принимая за основу даже самый простой ее вариант, можно разнообразить его различными элементами, которые станут для всего строения своеобразным украшением и признаком изысканности стиля.
Вальмовая крыша своими руками чертежи которой нужно подобрать или подготовить заранее, может быть выполнена и самостоятельно, но одному мастеру с таким объемом и сложностью работ явно не справиться.
Что такое вальмовая крыша?Так выглядит простейшая вальмовая крышаСамая распространенная простая схема вальмового типа крыши состоит из четырех скатов, два из которых имеют форму треугольника — их и называют «вальмами». Они располагаются по торцам здания и соединяют конек с карнизом. Две фронтальных плоскости в форме трапеции имеют большую площадь и скат, который также располагается от конька и до карниза.
Вальмовая крыша — вид сверхуНужно отметить, что бывают полувальмовые крыши — их еще относят к голландскому виду. В этом случае при строительстве карнизы торцевых скатов располагают намного выше фронтальных. Монтаж такой крыши, как правило, производят в тех случаях, когда в ее мансардном пространстве устраивают жилое помещение.
Традиционная вальмовая система состоит из определенных узлов и элементов, которые монтируются всегда одинаково и являются основой для более сложных крыш этого вида. На данном рисунке представлена именно такая конструкция, включающая в себя следующие детали:
Примерная схема вальмовой крыши1 — Угловое стропило или ребро всегда располагают под меньшим углом, чем такие же, но промежуточные элементы системы. Для такой конструкции крыши, как для боковых, так и промежуточных стропил подойдут доски, имеющие сечение 50×150 мм.
2 — Короткие стропильные ноги закрепляются не на коньке, а на угловой стропильной доске. Они должны иметь такой же уклон, как и промежуточные стропила.
3 — Конек в данном случае имеет такой же размер в сечении, что и стропильные ноги.
4 — Стропила, которые сходятся и стыкуются на углах конька с трех сторон, называют центральными стропилами.
5 — Промежуточными стропилами называются ноги, соединяющие конек и обвязку, проходящую по верхней части строения, и образующие карниз.
На следующей схеме, кроме уже упомянутых, можно увидеть устройство других элементов конструкции.

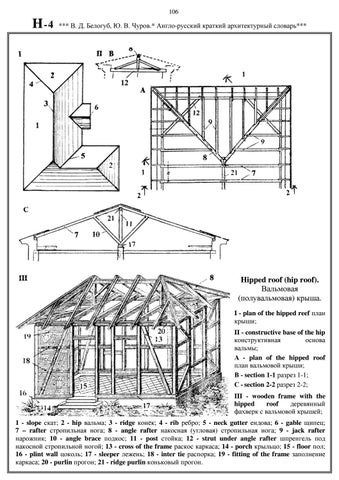

Конструктивные элементы вальмовой крыши- После стропил можно рассмотреть стойку, которая поддерживает конек и устанавливается на соединении двух стропил и коньковой балки. Эти элементы используются не всегда, иногда их просто заменяют другими подпорными деталями, например, в тех случаях, когда пространство под крышей должно быть свободным, если в нем планируется устроить комнату.
- Затяжка является скрепляющим стропила элементом. Чаще всего она же выполняет роль балки перекрытия.
- Кобылка монтируется к установленным стропильным ногам для увеличения свеса крыши, который станет защитой от атмосферных осадков для промежутка под крышей и верхней части стен.
- Ветровую балку крепят на стропила наискось с той стороны крыши, которая считается ветреной. Иногда ее устанавливают и на оба трапециевидных ската.
- Нарожник или короткая стропильная нога используется только в вальмовой конструкции и крепится к угловому стропилу.
- Мауэрлат присутствует в любой стропильной системе и представляет собой брусок, который крепится по всему периметру стен строения.
- Шпренгель — это еще одна деталь системы, придающая ей жесткость и снимающая нагрузку со стен. Его устанавливают по диагонали, относительно углов здания и закрепляют на мауэрлат.
- Подкосы устанавливают под разным углом к стропильным ногам, в зависимости от того, будет ли задействована мансарда для создания дополнительной комнаты.
- Ребро, диагональные или боковые стропила, могут быть установлены, как с одной торцевой стороны крыши или с двух ее стороны, в зависимости от задуманной конструкции.
- Прогонами в данном случае называют расстояние между креплением стропил к коньковой балке — оно будет зависеть от веса выбранного материала кровли и предполагаемой снеговой нагрузки в местности постройки.
Если для крыши дома выбрана вальмовая конструкция, то работу над ней нужно вести в строгой последовательности:
- Любой проект начинается с составления схемы стропильной системы.
- Следующим шагом идет расчет всех параметров, которые будут зависеть от ширины расстояния между стен дома и наличия внутри строения капитальных перегородок.
- Далее, согласно расчетам, приобретаются необходимые материалы и подготавливаются нужные для работы инструменты.
- Затем следует подготовка к обвязке стен для установки стропильной системы — настил гидроизоляционного материала.
- Выполняется разметка стен под монтаж стропильной системы.
- Самый важный этап — установка всей системы в соответствии с проектом.
- Завершающая стадия — устройство кровли.
Схема крыши может быть разной — это будет зависеть от фантазии и возможностей владельца дома, а также от расположения стен постройки. При составлении схемы нужно учесть и то, что чем сложнее будет конструкция крыши, тем больше материала для нее понадобится, а также дольше будет длиться монтаж системы.
Если конструкция будет очень сложной, то лучшим вариантом будет обратиться за помощью к профессионалам, которые помогут правильно рассчитать толщину и количество необходимых для надежности системы элементов. Конечно, на составление такого проекта уйдет какое-то время и будут потрачены определенные финансовые средства, но лучше воспользоваться разработкой специалистов, чем действовать наугад и получить ненадежную конструкцию.
Расчет параметров системыЕсли же принято решение положиться на собственные силы, то, производя расчеты, нужно учесть следующие факторы:
- Надежность несущих стен и фундамента строения, над которым будет возводиться крыша.
- Тип стропильной системы (наслонная или навесная).
- Размер сечения стропил и брусков для других элементов системы.
- Угол наклона скатов и расстояние прогона между стропил.
- Размеры таких элементов, как выступы и проемы для дымоотводных труб, вентиляции, окон.
Для расчета точных пропорций конструкции можно воспользоваться специально разработанными для этого формулами, которые позволят сделать крышу надежной и прочной.
Обозначение параметров в формулах:
S — общая площадь скатов крыши;
h — высота системы от перекрытия до потолка;
d — длина боковых или диагональных стропильных ног;
e — длина промежуточных стропил;
a — расстояние между стропилами по длине здания;
α — угол наклона ската;
b — расстояние между стропилами с торцевой вальмовой стороны.
Формулы для расчетов устройства простой вальмовой крыши, выглядят следующим образом:
- Высота конька:
- Длина промежуточных фронтальных стропил:
- Длина торцевых, вальмовых стропил:
- Площадь скатов крыши:
Рассчитав основные параметры системы, можно, опираясь на них, приобретать материалы для постройки.
Материалы для возведения крышиДля монтажа стропильной системы понадобится не только хорошо просушенная качественная древесина, но и металлические крепления, а также кровельные гвозди, саморезы и анкерные болты.
- Из металлических элементов нужно будет приобрести уголки и крепления различной конфигурации, которые помогут сделать конструкцию более надежной и крепкой.
Одним из них является скользящее крепление. Его устанавливают в нижней части стропил, закрепляя их таким образом к мауэрлату. Установив его, можно исключить риск деформации системы крыши при усадке несущих стен.
Плавающие крепления предотвратят деформацию системы крыши при усадке стенЕще одним давно применяемым креплением являются скобы. Ими соединяют разные детали системы, например, стропила и балки перекрытия или мауэрлат, если крыша возводится, например, на здании, которое уже давно дало усадку.
В ряде случаев можно обойтись и обычными скобами- Для изготовления деревянных элементов понадобится:
— для укладки мауэрлата нужен будет брус, имеющий сечение 100×150 мм;
— стропила и конек изготавливают из бруса сечением 50×150 мм.
Строители, занимающиеся возведением стропильных систем, рекомендуют производить монтаж всей системы из бруса или досок, имеющих одинаковое сечение — это дает гарантию прочности и надежности постройки;
— сверху системы стропил набивается обрешетка из досок, сечение которых должно составлять 25×150 мм.
Выбирая древесину для системы стропил, можно опираться на составленную специально для этого таблицу. В ней приведены допустимая длина стропил (в метрах) из хвойной древесины (лиственница, ель, кедр, сосна), в зависимости от ее качества, сечения бруса и средней величины снеговой нагрузки в данном регионе.
| Сорт | Сечение | Расстояние между стропилами в мм | |||||
|---|---|---|---|---|---|---|---|
| мм | 300 | 400 | 600 | 300 | 400 | 600 | |
| Снеговая нагрузка | 1,0 кРа | 1,5 кРа | |||||
| Высший | 38×89 | 3.22 | 2. 92 | 2.55 | 2.81 | 2.55 | 2.23 |
| 38×140 | 5.06 | 4.60 | 4.02 | 4.42 | 4.02 | 3.54 | |
| 38×184 | 6.65 | 6.05 | 5.28 | 5.81 | 5.28 | 4.61 | |
| 38×235 | 8.50 | 7.72 | 6.74 | 7.42 | 6.74 | 5.89 | |
| 38×286 | 10.34 | 9.40 | 8.21 | 9.03 | 8.21 | 7.17 | |
| 1 и 2 | 38×89 | 3.11 | 2.83 | 2.47 | 2.72 | 2.47 | 2.16 |
| 38×140 | 4.90 | 4.45 | 3.89 | 4.28 | 3.89 | 3.40 | |
| 38×184 | 6.44 | 5.85 | 5.11 | 5.62 | 5.11 | 4.41 | |
| 38×235 | 8.22 | 7.47 | 6.38 | 7.18 | 6.52 | 5.39 | |
| 38×286 | 10.00 | 9.06 | 7.40 | 8.74 | 7.66 | 6. 25 | |
| 3 | 38×89 | 3.06 | 2.78 | 2.31 | 2.67 | 2.39 | 1.95 |
| 38×140 | 4.67 | 4.04 | 3.30 | 3.95 | 3.42 | 2.79 | |
| 38×184 | 5.68 | 4.92 | 4.02 | 4.80 | 4.16 | 3.40 | |
| 38×235 | 6.95 | 6.02 | 4.91 | 5.87 | 5.08 | 4.15 | |
| 38×286 | 8.06 | 6.98 | 6.70 | 6.81 | 5.90 | 4.82 | |
| Снеговая нагрузка | 2,0 кРа | 2,5 кРа | |||||
| Высший | 38×89 | 4.02 | 3.65 | 3.19 | 3.73 | 3.39 | 2.96 |
| 38×140 | 5.28 | 4.80 | 4.19 | 4.90 | 4.45 | 3.89 | |
| 38×184 | 6.74 | 6.13 | 5.35 | 6.26 | 5.69 | 4.97 | |
| 38×235 | 8. 21 | 7.46 | 6.52 | 7.62 | 6.92 | 5.90 | |
| 38×286 | 2.47 | 2.24 | 1.96 | 2.29 | 2.08 | 1.82 | |
| 1 и 2 | 38×89 | 3.89 | 3.53 | 3.08 | 3.61 | 3.28 | 2.86 |
| 38×140 | 5.11 | 4.64 | 3.89 | 4.74 | 4.31 | 3.52 | |
| 38×184 | 6.52 | 5.82 | 4.75 | 6.06 | 5.27 | 4.30 | |
| 38×235 | 7.80 | 6.76 | 5.52 | 7.06 | 6.11 | 4.99 | |
| 38×286 | 2.43 | 2.11 | 1.72 | 2.21 | 1.91 | 1.56 | |
| 3 | 38×89 | 3.48 | 3.01 | 2.46 | 3.15 | 2.73 | 2.23 |
| 38×140 | 4.23 | 3.67 | 2.99 | 3.83 | 3.32 | 2.71 | |
| 38×184 | 5.18 | 4.48 | 3. 66 | 4.68 | 4.06 | 3.31 | |
| 38×235 | 6.01 | 5.20 | 4.25 | 5.43 | 4.71 | 3.84 | |
| 38×286 | 6.52 | 5.82 | 4.75 | 6.06 | 5.27 | 4.30 | |
- Кроме этого, необходимо будет купить кровельный материал, утеплитель и пленку пароизоляции, которая настилается на стропила под обрешетку. В качестве кровельного материала для вальмовой конструкции крыши традиционно выбирают мягкое покрытие — его легче закреплять на сложной конфигурации такой стропильной системы. Под такую кровлю будет необходимо сделать настил из фанеры.
- Также нужно приобрести антисептический состав для обработки дерева перед началом монтажа.
- Возможно, понадобится стальная проволока диаметром в 4 мм, для закрепления некоторых элементов в несущей стене.
Цены на различные виды бруса
Брус
Заранее нужно подготовить не только все необходимые материалы, но и инструменты, так как без них работу провести не удастся.
Для установки стропильной системы понадобятся:
- Молоток, желательно с гвоздодером.
- Шуруповерт на электрической зарядке.
- Киянка – резиновый или деревянный молоток. Он бывает необходим для некоторых операций по выравниванию и подгонке деревянных элементов.
- Деревянная рейка длиной в 1,5—1,7 м для выведения отдельных узлов на один уровень.
- Маркер или карандаш для отметок.
- Электролобзик, ножовка и электропила.
- Уровень строительный, отвес.
- Рулетка и линейка.
- Стамеска для выдалбливания пазов.
- Рубанок — лучше иметь и обычный, и электрический вариант, так как на высоте удобнее работать обычным инструментом, а большие плоскости можно обрабатывать внизу с помощью электрического.
На рисунке показана упрощенная схема вальмовой крыши, на которую можно ориентироваться при монтаже системы.
Упрощенная схема монтажаРабота производится поэтапно и безо всякой спешки, с тщательным продумыванием каждого шага, так как конструкция вальмовой крыши достаточно сложна.
Первым шагом необходимо подготовить провести подготовку древесины, обработав ее антисептическим раствором и хорошо высушив. Когда материал будет готов, можно приступать к монтажу системы.
- Монтаж системы начинают с установки и закрепления мауэрлата по периметру несущих стен. Он должен укладываться на слой гидроизоляционного материала.
- После установки мауэрлата на нем производится разметка, согласно ранее произведенным вычислениям. Чтобы разметка была максимально точной и заметной, используются яркие маркеры или же в определенных местах вбиваются маячки.
Очень важно, чтобы размеченные на одной стене расстояния, были идентичны разметке на противоположной стене, иначе балки перекрытия и остальные элементы будут уложены неровно.
Залог успеха — правильно проведенная разметка- Далее, укладываются балки перекрытия. Они могут монтироваться на стены рядом с мауэрлатом или же на закрепленный брус ниже поверхности стены.
- Затем мауэрлат скрепляется затяжками, которые способствует снятию нагрузки с несущих стен.
- После того как уложены балки перекрытия, опытные мастера советуют накрыть их настилом из досок, не закрепляя их к балкам. Подобный настил нужен для комфортной и безопасной работы.
- Следующим этапом станет установка стоек. Их закрепляют на затяжки или балки перекрытия.
- Стойки скрепляются сверху коньковой балкой, и к ней же крепятся стропильные центральные ноги с торцевых вальмовых сторон крыши.
- Далее, размечаются и прикручиваются промежуточные стропила с фронтальных скатов крыши.
- Затем следуют диагональные стропила, которые соединяют конек и углы здания. При необходимости под них устанавливают дополнительные стойки.
- На диагональные стропила, закрепляются нарожники или короткие стропила. Их устанавливают на таком же расстоянии между собой, как и промежуточные.
- В зависимости от конструкции, в нее могут быть встроены и другие поддерживающие или усиливающие элементы, например, подкосы или шпренгели, а также ветровая балка.
- Если стропила установлены и заканчиваются на мауэрлате, то их продлевают дополнительными элементами — «кобылками», они и создадут навес над стеной.
- Перед тем, как переходить к следующему шагу по монтажу необходимых для кровли элементов, нужно провести разметку расположения проемов окон, отверстий, через которые будут выведены дымоотводные и вентиляционные трубы, устроен вход в мансардное помещение или же выход на балкон. Их обрамляют дополнительными рейками, набивая их по периметру планируемых проемов.
- Затем на стропильную систему производят монтаж кровельного «пирога». Работа производится в такой последовательности:
- Сверху стропил растягивается и закрепляется пленка пароизоляции
- Далее, поверх нее на стропила прикручиваются рейки обрешетки.
- Между рейками укладывается утеплитель, который накрывают ветрозащитными материалами (например, плотной полиэтиленовой пленкой).
- Затем, следует закрепление контробрешетки.
- Следующий этап будет зависеть от того, какой материал для покрытия будет выбран. Если, например, будет применена металлочерепица, то ее можно прикручивать сразу к рейкам контробрешетки. При выборе мягкой кровли под нее обязательно необходимо уложить фанерные или ОSB листы.
Работа производится в такой последовательности:Хотелось бы заострить внимание на сложных узлах стропильной системы, по монтажу которых всегда возникает много вопросов.
- Фиксация стропильных ног к мауэрлату может осуществляться несколькими видами жестких креплений:
— с помощью металлических уголков, устанавливаемых с двух сторон стропильной ноги;
— гвоздями, вбиваемыми под углом через стропило в мауэрлат;
— специальными скобами;
— скользящими креплениями.
- Соединение стропильных ног на коньковом брусе также может быть осуществлено по-разному:
— путем накладки их друг на друга над брусом и закрепления между собой с помощью болтов;
— устройство на стропилах специальных выемок для жесткости при установке их на конек;
— подгонка стропил под выбранным углом на коньке и скрепления их деревянными или металлическими накладками с двух сторон.
- Еще одним очень сложным узлом является соединение конькового бруса со стропильными ногами. Эти элементы должны иметь надежное сопряжение и крепление, так как от этого зависит долговечность вальмовой стороны крыши.
— Коньковый брус укладывают на стойки и скрепляют их с двух сторон накладками из досок.
— Диагональные стропила выпиливают под нужным углом и закрепляют к коньковому брусу и промежуточному стропилу. Таким же образом монтируется и второе стропило, идущее на другой угол дома.
Цены на различные виды крепежа для стропил
Крепеж для стропил
Видео: секреты конструкции вальмовой крыши
Если нет опыта по возведению такого сложного архитектурного элемента здания, как кровля, то рекомендовано воспользоваться помощью квалифицированных специалистов. Причем этот момент касается не только вальмовой конструкции крыши, но и всех остальных, так как в любом виде этого сооружения имеются свои особенности со сложными соединительными узлами.
Нужно помнить, что от надежности покрытия дома будет зависеть долгосрочность службы всего строения, поэтому к его постройке нужно отнестись с максимальной ответственностью.
Проектирование и строительство вальмовых крыш
Вальмовые крыши или так называемые вальмовые крыши представляют собой особый тип крыш, которые имеют очень пологий уклон по бокам с нисходящим рисунком к боковым стенам.
Содержание
Область, где одна секция крыши соединяется с другой секцией, считается «вальмом», а вальмовая крыша обычно имеет очень одинаковые углы без какого-либо вертикального конца.
Вальмовые крыши состоят из четырех стропил, которые обычно сходятся на коньковой доске, расположенной в средней части крыши.
Если учитывать прямоугольную форму большинства зданий, то вальмовые крыши будут строиться с двумя треугольными и двумя трапециевидными сторонами; тогда как в случае квадратных зданий шатры чаще направлены к верхней части, образуя пирамидальную структуру.
Конструкции и стили крыши крыльца
Пожалуйста, включите JavaScript
Дизайн и стили крыши крыльца
Некоторые другие названия вальмовых крыш — пирамидальная крыша и павильонная крыша; здесь мансардные крыши, а также полушатровые крыши являются небольшими вариациями простых вальмовых крыш.
Шатровые крыши чаще используются в передовых архитектурах, скорее всего, в бунгало, коттеджах и ранчо.
Эти крыши придают домам дополнительные качества, такие как традиционный дизайн, прочность и повышенный комфорт.
Шатровые крыши считаются одними из самых простых конструкций в категории вальмовых крыш.
КОНСТРУКЦИИ ВАЛЬМОВЫХ КРЫШ
Вальмовые крыши могут проектироваться над зданиями квадратной формы, а также над прямоугольными; конструкция вальмовых крыш может следовать треугольным сторонам, а также сочетать треугольные и трапециевидные стороны.
Некоторые конструкции вальмовых крыш повторяют форму пирамиды, в то время как другие могут иметь более симметричную структуру.
Как правило, на дизайн или стиль вальмовой крыши влияют три основных фактора:
- от солнечных лучей; эта схема помогает охлаждать внутреннюю часть дома и обеспечивает сокращение счетов за электроэнергию при сниженном энергопотреблении.
- Сила: Для тех районов, где ветер и циклоны более распространены; скатов вальмовой крыши построены с высокой точностью, так что они могут обеспечить надежную службу в течение длительного времени.
- Стиль : Шатровые крыши известны своим уникальным стилем и изящным внешним видом, который придает конструкции дома больше красоты.
КАК ПОСТРОИТЬ ВАЛЬМОВУЮ КРЫШУ
Как говорилось выше, вальмовые крыши имеют наклонные стороны, поэтому они должны быть сооружены с высокой точностью и безопасностью. Вот несколько шагов, которые помогут вам правильно построить вальмовую крышу:
Шаг 1: Измерения:
Одним из наиболее важных и основных этапов строительства вальмовой крыши является проведение измерений перед монтажом. Это должны делать опытные люди с калькулятором вальмовой крыши; и вы должны сделать замеры по ширине и длине здания, и они будут использованы для расчета размеров коньковой доски, а также длины стропил.
Этап 2: Резка стропил:
После того, как вы закончили с измерительной частью, пришло время обрезать стропила в соответствии с этими спецификациями.
Эти части позже будут использованы для строительства крыши.
Этап 3: Крепление стропил к коньковой доске:
Коньковые доски действуют как каркас, опирающийся на крышу; Вы должны начать процедуру установки, закрепив стандартные стропила на нужной стороне коньковых досок.
Вы должны продолжать этот процесс до тех пор, пока твердость или прочность всех коньковых досок не увеличится и их можно будет установить в соответствии с их весом.
Шаг 4: Размеры вальмового стропила:
Перед тем, как приступить к строительству вальмовой крыши, необходимо обеспечить правильное выравнивание углов в углах. Для этого типа расчета вы должны использовать рамочный угольник, который облегчает выполнение измерений.
Шаг 5: Продолжайте крепить стропила:
Сейчас самое время перейти к креплению стропил; и эксперты предлагают начинать с одной стороны и пытаться прикладывать большее усилие для каждой регулировки стропила на доске.
Это давление гарантирует, что вы получите гораздо лучшие результаты.
Шаг 6: Обрежьте стропила:
После того, как стропила будут забиты гвоздями, вы можете начать с обрезки, чтобы они могли обеспечить превосходную линейную компоновку.
Этап 7: Крепление боковых стропил:
В этом типе конструкции угловые стропила называются вальмовыми и должны быть соединены с уже закрепленными соседними стропилами.
Шаг 8: Прикрепите и набейте стропила:
После того, как вы закончите крепление стропил, наступит время установить нарожные стропила между вальмовыми и стандартными стропилами.
Хорошо начать с одной части, а затем двигаться к концу; хотя этот процесс длительный, но при правильном выполнении он, несомненно, может привести к хорошим результатам на всю жизнь.
Если у вас нет надлежащих знаний об этом процессе установки, попробуйте обратиться за помощью к специалистам.
Важно обеспечить точность, так как это может в дальнейшем привести к соединениям обшивки, вентиляции и дренажа между ними.
Если крыша также включает дымоход, вам необходимо пройти некоторые другие процедуры, чтобы помочь вам в идеальной конструкции шатровой крыши.
КАК СОСТАВЛЯТЬ ВАЛЬМОВУЮ КРЫШУ
По сравнению с обычным каркасом крыши, каркас вальмовой крыши более сложен, поскольку он состоит из четырех сторон переменной длины вместо двух сторон. Коньковая доска здесь центрирована как по длине, так и по ширине.
Шатровые крыши, как правило, могут иметь каркас самых разных размеров, которые могут иметь Т-образную или L-образную форму, и для них может потребоваться более сложная конструкция каркаса.
Здесь крыша разделена и структурирована на различные части, а основные точки соединения приходятся на коньки и стропила, поэтому центральная часть крыши требует более точного обрамления.
После того, как эти стропила правильно отрегулированы, можно легко разместить нарожные стропила, а также обычные стропила.
Таким образом, создание вальмовой крыши требует опыта в этой области, чтобы готовая конструкция могла быть спроектирована с большей точностью и безопасностью дома.
Строительство вальмовой крыши требует надлежащего внимания к некоторым основным факторам, таким как размеры, каркас и регулировка стропил.
Если вы думаете о сооружении вальмовой крыши для вашего сложного коммерческого или жилого здания, важно разработать превосходный план каркаса вальмовой крыши.
Целью этого плана является представление направления, а также вариантов размеров всей конструкции; этот план расположения помогает всем участникам работать на разных участках крыши.
Размер крыши обычно зависит от типа дома и его размеров; если вы пытаетесь следовать процедуре «сделай сам» для крыши своего дома, то хорошо начать с предварительно спроектированного пакета направляющих для вальмовой крыши.
Это руководство может помочь вам обеспечить надлежащую вентиляцию, обшивку, водосточные желоба, дренаж, изоляцию, регулировку дымоходов и защиту от неба.
Различные комплекты вальмовых крыш могут помочь вам в этом процессе с инструкциями по качеству.
Здесь вы получите самую подробную информацию, если вы ищете, как построить каркас вальмовой крыши. Угол разгибания бедра от каждого угла, вероятно, должен составлять 45 градусов, но в некоторых случаях допустимы и другие углы.
- Начните с макета здания прямоугольной формы.
- Найдите осевую линию в средней части.
- Теперь нарисуйте линию под углом 45 градусов от каждого угла к осевой линии, которая может помочь определить местоположение стропил.
- Начертите линию конька между точками пересечения вальмовых стропил.
- Наконец, рассчитайте расстояние между стропилами и уложите их в соответствии с планом каркаса крыши.
- Для проектирования вальмовых крыш полезно построить на бумаге соответствующие схемы, чтобы эти рисунки могли помочь вам в правильной компоновке на следующих этапах.
Каркас вальмовой и ендовой кровли не такой сложный по сравнению с процедурами каркаса вальмовой кровли; здесь крыши построены под углом 90 градусов:
- В первую очередь необходимо спроектировать план здания.
- Теперь нарисуйте самый большой прямоугольник внутри макета здания.
- Теперь нарисуйте осевые линии для всех прямоугольников, образованных внутри.
- Постройте линию под углом 45 градусов от внешних и внутренних углов и продлите эти линии до пересечения с осевой линией. Эти линии будут обозначать расположение вальмовых стропил на внешних углах, а также на стропилах ендовы.
- Теперь центральная линия помогает соединить ендову и вальмовые стропила.
- Нарисуйте сплошными линиями расположение гребней.
- Проверьте расстояние между различными стропилами, а затем постройте аналогичный план каркаса крыши.
Используя эти рекомендации по устройству вальмовых крыш, можно построить в своем доме качественную крышу, которая защитит вас от всех неблагоприятных погодных условий.
Вальмовые крыши считаются лучшим выбором для покрытия навесов с конструкциями типа горизонта. Эксперты говорят, что этот сарай с вальмовой крышей приносит наибольшую прибыль в прибрежных и ветреных местах, а также придает очень привлекательный вид собственности.
В большинстве этих мест вы можете найти квадратную четырехскатную крышу, которая придает дому уникальный внешний вид и дополнительную защиту от нежелательных природных явлений.
Для тех, кто хочет сделать надлежащий анализ плана вида вальмовой крыши, некоторые рисунки могут оказать большую помощь: лучший источник для понимания такой важной задачи — это изображения.
Следовать процедурам становится легче, если у нас есть графическое изображение для каждого аспекта. Хотя существует множество моделей кровельных стилей, которые обеспечивают надлежащее покрытие дома с дополнительной защитой от неблагоприятных погодных условий.
Вот несколько преимуществ вальмовых крыш:
- Вальмовые кровли в форме пирамиды наиболее предпочтительны на горных участках, где в зимнее время выпадает сильный снегопад.
- Вальмовые крыши, как правило, имеют единую фасцию со всех сторон, что упрощает установку водосточных желобов.
- Шатровые крыши также хорошо подходят для теплого климата, поскольку они создают идеальную тень для дома со всех сторон, способствуя хорошему охлаждению.
- Вальмовые крыши также имеют карнизы по всем направлениям, которые помогают обеспечить полную защиту дома от солнца, а также других атмосферных неприятностей.
- Одним из важнейших преимуществ вальмовых крыш является их способность обеспечивать отвод воды; так как все стороны крыши расположены под правильным углом, на этих крышах нет возможности скопления воды.
- Помогают предотвратить обрушение крыши.
- Шатровые крыши с углом наклона 30 градусов считаются лучшими конструкциями для обеспечения длительного срока службы.
Несколько недостатков, связанных с вальмовыми крышами:
- Одним из наиболее заметных недостатков вальмовых крыш является их типичная или сложная процедура строительства.
- Вальмовые крыши требуют больших трудозатрат, а также нуждаются в дополнительном сырье, что увеличивает стоимость.
- Время от времени им требуется техническое обслуживание, чтобы обеспечить долгий срок службы.
Если вам интересно, как построить четырехскатную крышу на вашем коммерческом или жилом объекте, то это руководство может вам очень помочь. Он включает в себя полную информацию о стропилах, коньках, каркасе и основах проектирования, которые могут помочь людям даже при самостоятельной работе.
Шатровые крыши считаются лучше, чем двускатные, потому что они лучше защищают ваш дом со всех сторон, так что внутренняя конструкция может оставаться в безопасности даже в неблагоприятных погодных условиях.
Шатровые крыши не очень уязвимы для сильного ветра, как двускатные крыши, поэтому они считаются идеальными практически для всех условий окружающей среды. Как правило, люди начинают с каркаса полувальмовой крыши, потому что это помогает упростить процедуру строительства для рабочих.
При правильной конструкции каркаса вальмовой крыши до начала строительства всем рабочим становится легче поддерживать идеальное выравнивание в различных углах, чтобы обеспечить правильное соединение стропил и коньков.
Основной целью дизайна вальмовой крыши является обеспечение надлежащей защиты дома от любых погодных условий при минимальном обслуживании.
Эти крыши должны выдерживать большие нагрузки ветра, а также снега, поскольку некоторые районы сильно подвержены влиянию таких факторов окружающей среды.
Другие важные соображения заключаются в том, что он должен придавать больше привлекательности структуре дома с некоторыми уникальными дизайнами.
Привет, я Джим. Я был строителем кровли в течение 20 лет, прежде чем решил запустить myrooff.com и собирать лучший контент о кровле. Я люблю деревообработку и строительство, и для меня было вполне естественно начать этот проект моей страсти. Спасибо, что посетили.
Шатровая крыша | архитектура | Британика
- Развлечения и поп-культура
- География и путешествия
- Здоровье и медицина
- Образ жизни и социальные вопросы
- Литература
- Философия и религия
- Политика, право и правительство
- Наука
- Спорт и отдых
- Технология
- Изобразительное искусство
- Всемирная история
- В этот день в истории
- Викторины
- Подкасты
- Словарь
- Биографии
- Резюме
- Популярные вопросы
- Обзор недели
- Инфографика
- Демистификация
- Списки
- #WTFact
- Товарищи
- Галереи изображений
- Прожектор
- Форум
- Один хороший факт
- Развлечения и поп-культура
- География и путешествия
- Здоровье и медицина
- Образ жизни и социальные вопросы
- Литература
- Философия и религия
- Политика, право и правительство
- Наука
- Спорт и отдых
- Технология
- Изобразительное искусство
- Всемирная история
- Britannica объясняет
В этих видеороликах Britannica объясняет различные темы и отвечает на часто задаваемые вопросы. - Britannica Classics
Посмотрите эти ретро-видео из архивов Encyclopedia Britannica. - #WTFact Видео
В #WTFact Britannica делится некоторыми из самых странных фактов, которые мы можем найти. - На этот раз в истории
В этих видеороликах узнайте, что произошло в этом месяце (или любом другом месяце!) в истории. - Demystified Videos
В Demystified у Britannica есть все ответы на ваши животрепещущие вопросы.
- Студенческий портал
Britannica — это главный ресурс для учащихся по ключевым школьным предметам, таким как история, государственное управление, литература и т. д. - Портал COVID-19
Хотя этот глобальный кризис в области здравоохранения продолжает развиваться, может быть полезно обратиться к прошлым пандемиям, чтобы лучше понять, как реагировать сегодня. - 100 женщин
Britannica празднует столетие Девятнадцатой поправки, выделяя суфражисток и политиков, творящих историю.Вальмовая крыша схема: Вальмовая крыша – стропильная система вальмовой кровли, расчет, монтаж своими руками + фото-видео
