Верхняя петля пластикового окна: Как отрегулировать пластиковое окно самому. Самые частые проблемы и их решения

Схема регулировки эксцентриков

На некоторых цапфах имеются риски – метки в виде коротких черточек, точек. Их расположение позволяет определить качество прижима створки к раме. Если риска “смотрит” в сторону улицы, то он слабый, в помещение – сильный.

Специальная метка на запорной цапфе

В некоторых случаях, когда регулировка эксцентриков невозможна, меняют месторасположение ответной планки. Для этого выкручивают удерживающий ее шуруп, сдвигают планку в сторону улицы или комнаты и заново крепят к раме.

Регулировка оконной конструкции с помощью нижней петли

Как правило, корректировку прижима начинают именно с основного запора. Затем переходят к работе с петлями.

Если с нижней петли снять декоративную пластиковую заглушку, то под ней можно обнаружить болты под шестигранный ключ. Два из них будут располагаться в самом низу петли (с внутренней и внешней стороны), третий – в пазу, как будто внутри нее.

Сдвинуть створку по вертикальной оси можно, если вставить “шестигранник” в паз, расположенный в верхней части петли, и повернуть его. Поворот по часовой стрелке обеспечивает подъем створки, а против часовой стрелки – сдвигание вниз. При этом движение (ход регулировки) возможно в пределах 2 мм.

Работа с петлями осуществляется только при открытом окне

Болт, расположенный в нижней части петли, позволяет изменить расположение створки по горизонтали. Для сдвигания вправо необходимо поворачивать шестигранный ключ против часовой стрелки. Для сдвигания влево – по направлению ее движения. В данном случае настройка запорного механизма также возможна лишь в пределах 2 мм.

Обратите внимание! Чем больше створка подтянута к петле, тем больше ее прижим в этой части окна.

Выставление створки по горизонтальной оси

Видео: регулировка окна с помощью нижней петли

Регулировка створки с помощью верхней петли

Аналогичную регулировку можно осуществлять и в районе верхней петли. Однако в большинстве случаев владельцы пластиковых окон устанавливают поворотно-наклонную фурнитуру, допускающую использование конструкции в режиме проветривания. Это влечет за собой некоторые трудности.

Так, для усиления прижима необходимо изменить положение регулировочного болта на ножничном кронштейне. Чтобы добраться до него, следует открыть окно одновременно в режиме поворота и наклона. Для этого выполняют следующую последовательность действий:

1. Открыть окно в режиме поворота.
2. В верхней части створки найти и отжать блокиратор, одновременно поворачивая ручку в режим проветривания. Блокиратор легко отходит от одной из запорных цапф, и створка свободно повисает на “ножницах”.

Обратите внимание! Обычно для настройки фурнитуры достаточно совершить 3-5 поворотов шестигранным ключом.

Придерживайте окно при работе с прижимным эксцентриком на “ножницах”

Видео: как отрегулировать прижимной механизм

Для сдвигания верхней части створки вправо или влево необходимо широко открыть окно, найти в торцевой части фурнитуры паз для “шестигранника” и выполнить необходимое количество поворотов по часовой или против часовой стрелки.

Регулировка верхней части окна

Видео: устранение неполадок в верхней петле пластикового окна

Ремонт и настройка ручки

Регулировка оконной или дверной ручки зависит от вида неполадки. Если она просто разболталась, достаточно потянуть на себя расположенную параллельно раме пластиковую заглушку и повернуть ее – откроются фиксирующие ручку элементы. Необходимо лишь затянуть их немного плотнее.

Если у ручки тугой ход или она не поворачивается до конца, придется ее снимать. Для этого также поворачивают заглушку, выкручивают крепежи и слегка тянут ручку на себя. Образовавшееся отверстие необходимо осмотреть на наличие посторонних предметов и загрязнений. Также важно оценить целостность снятого элемента. При наличии деформаций лучше приобрести новое изделие. Если все в порядке, можно просто смазать рабочий механизм ручки машинным маслом и поставить обратно.

Заклинило ручку? Так бывает, если заедает соответствующий блокиратор на передней части створки. Обычно он выглядит как небольшая пластина на пружине или металлический язычок. Для дальнейшей нормальной работы ручки этот блокиратор вручную отжимают в сторону уплотнителя. Створка при этом должна быть расположена строго вертикально.

Подробное видео-руководство

При наличии всех необходимых инструментов и должном внимании работы по настройке фурнитуры не займут много времени. Кроме того, сделав все своими руками, можно сэкономить на вызове мастера. Достаточно раз в полгода осматривать запорный механизм и проверять его работу, чтобы продлить срок службы окна и обойтись без дорогостоящего ремонта.

Петли для окон — виды, функционал

Новые механизмы открытия в процессе эксплуатации постоянно совершенствуются, что позволило сделать их работу корректнее. За время их существования уже успели появиться принципиально новые модификации, обеспечивающие более высокий уровень герметичности и взломостойкости. Сегодня в распоряжении производителей имеется фурнитура для оснащения дверных и оконных створок, имеющих различные габариты, массу и предназначение.

Функционал оконных петель

• 90 кг;
• 120 кг;
• 160 кг.

Виды петель

• накладные – усиленная модификация, применяемая для комплектации очень тяжелых створок;
• поворотные – традиционные петли, которые используются при оснащении открывающихся наружу или внутрь дверных и оконных створок;
• откидные – устройства, предназначенные для открывания створок в откидное положение.

По способу монтажа эти механизмы делятся на полускрытые, накладные и полностью скрытые. Самой распространенной является первая модификация, а наиболее перспективной – последняя. Скрытые петли обеспечивают лучшую герметичность и эстетику створок. Более подробно читайте об устройствах этого типа на ОкнаТрейд. В свою очередь полускрытые петли делятся на:

• врезные;
• ввертные;
• полунакладные.

При выборе петель необходимо одновременно обращать внимание на несколько параметров створок – их габариты, вес, а также требования по классу взломостойкости и функциональности.

Как можно продлить срок эксплуатации оконных петель

Поскольку подавляющее большинство окон сегодня оснащается комбинированными поворотно-откидными механизмами открывания, необходимо позаботиться об установке блокиратора ошибочного действия. Это устройство позволяет исключить провисание створки только на одной нижней петле и предотвращает ее вырывание или серьезную поломку. Принцип действия блокиратора ошибочного действия основан на том, что он не позволяет одновременно активировать и поворотное, и откидное открывание окна или двери. Благодаря этому фурнитура работает всегда корректно и расположенная в нижней зоне проема петля оконная никогда не подвергается критическим нагрузкам.

Когда нужно регулировать или менять петли

• если регулировка не дала положительного результата;
• после смазки створки при движении стопорятся;
• нарушена целостность одного из элементов петлевой группы.

5 причин поставить скрытые петли на пластиковые окна

Большинство выпускаемых оконных петель закрывают пластиковыми накладками для придания окну законченного вида. Цветовой ряд накладок не слишком широк и бывает сложно подобрать идеальное сочетание цвета профиля, ручек и накладок. На помощь приходят скрытые петли.

Фото: формула модного: стильный цвет + изысканная ручка + скрытые петли

Скрытые петли на окнах тренд №1

Пластиковое окно давно перестало быть средством естественного освещения и защиты от непогоды. Дизайнеры активно интересуются этой частью помещения, окна перестают закрывать тюлью или шторами, а делают украшением интерьера.

Фото: обычные петли без накладок не украшают окно – их поверхность не имеет декоративного слоя на защитном  покрытииВсе используемые в окне элементы должны соответствовать стилю и цвету, так же как на дорогой мебели.

Именно с выбором цветовых решений оконных петель чаще всего у дизайнеров возникают проблемы. Ассортимент накладок часто не позволяют подобрать необходимый цвет и внешний вид портится.

Фото: чаще всего производители предлагают для цветных окон накладки на петли темно-коричневого цвета. Не на всех ламинированных окнах это смотрится красиво

Скрытые петли — оригинальное инженерное решение, которое позволило спрятать петли внутри окна и при этом значительно расширить возможности декорирования и долговечность окон.

Европейские производители окон взяли на вооружение идеальное предложение для дизайнерских окон от производителей фурнитуры – скрытые петли. На российском оконном рынке доля скрытых петель составляет около 1%-2%, но тренд на их установку только набирает обороты.

Скрытые петли подчеркивают хороший вкус

Самая очевидная причина популярности скрытых петель в их невидимости. Конструкция петель такова, что они полностью расположены в фурнитурном пазу и абсолютно незаметны при закрытой створке. Потребность в каких-либо декоративных крышках отпадает автоматически, а возможность использования таких петель на окнах любого цвета становится безграничной.

Фото: больше не имеет значения, как декорирован профиль окна, ламинированный он или окрашенный – пластмассовые крышки на петлях не испортят внешний вид

Отсутствие декоративных накладок имеет еще несколько преимуществ. Их не забудут привезти вместе с изделием, они не потеряются, не сломаются, не испачкаются во время ремонта – словом, не создадут лишних проблем.

Скрытые петли гарантируют отсутствие продувания

Петли привычной стандартной конфигурации имеют существенный недостаток – металлический кронштейн, соединяющий рамную и створочную части петли. Он прижимает уплотнитель, что приводит к продуванию в районе верхней петли.

Фото: скрытые петли, расположенные в фальце, не соприкасаются с уплотнителем и не нарушают его периметр, полностью исключая прохождение холодного воздуха

Скрытые петли долго служат

Замена окон, как правило, связана с ремонтом или строительством, а это весьма «грязные» работы. Пыль, грязь, штукатурка, попадающие в трущиеся части обычных петель приводят к их быстрому выходу из строя. Полностью очистить выступающие петли от строительного мусора не всегда возможно. Обычные петли после ремонта часто требуют ремонта и даже замены. Скрытые петли, за счет внутреннего расположения, полностью защищены от загрязнений и прослужат дольше обычных.

Фото: скрытые петли не требуют защиты при проведении строительных и ремонтных работ, достаточно держать створку закрытой

Скрытые петли сохраняют предметы интерьера

Ограниченный угол открывания исключает вероятность ударов распахнувшейся створки об откосы, рядом стоящую мебель или соседние створки. Со скрытыми петлями не будет сколов на откосах и сами створки не получат повреждений.

Фото: скрытые петли позволяют створке открываться только на 95°-100°

Отсутствие каких либо выступающих частей на лицевых поверхностях окна обеспечивает легкое мытье – пыли, грязи, строительному мусору просто негде скапливаться.

Отсутствие петель не помешает установке дополнительных аксессуаров на окна, таких например как жалюзи или механизмы дистанционного открывания.

Недостатки скрытых петель

Недостатков у скрытых петель не много и, как правило, они связаны с личными предпочтениями покупателя.

• Некоторые пользователи считают неудобным, что створка открывается не на 180°, а всего на 95°-100°. Этот факт особенно необходимо учитывать при установке скрытых петель на двери.
• Монтажники окон жалуются, что навешивать створку на установленное окно одному человеку неудобно. Это действительно так – нижняя петля имеет такую конструкцию, что ее нужно посадить сразу на два штыря и удобнее это делать вдвоем.

Скрытые петли Winkhaus для тяжелых створок

Компания Winkhaus – ведущий немецкий производитель фурнитуры* производит две модификации фурнитуры со скрытыми петлями: activPilot Select и activPilot Elegance.

Стандартная система activPilot Select рассчитана на вес створки 100 кг.

Фото: два дополнительных элемента позволяют использовать ее на створках внушительных размеров – высотой до 2800 мм и весом до 150 кг

Весовые характеристики переводят систему activPilot Select в фавориты сегодняшнего оконного рынка с большой потребностью в окнах максимального размера.

Система activPilot Elegance идеальна для установки в деревянные и алюминиевые окна.

Форма и способ крепления скрытых петель позволяют удерживать даже самую тяжелую створку в вертикальном положении, не позволяя ей провисать, а процесс управления створкой становится легким и комфортным.

Скрытые петли – надежный комфорт

Оригинальное инженерное решение – спрятать петли внутри, значительно расширяет возможности декорирования окон. Перечень преимуществ скрытых петель объясняет их растущую популярность. В их конструкции учтены все современные требования к фурнитуре – надежность, элегантность, легкость ухода, безопасность и комфорт.

*Статья содержит контекстную и визуальную рекламу

Регулировка пластиковых окон самостоятельно, инструкция по регулировке фурнитуры ПВХ окон

Сегодня я хочу рассказать о том, как регулировать окна из ПВХ. Здесь Вы найдёте как общую инструкцию по регулировке, так и описание основных проблем, и способы их устранения. Надеюсь, что данная инструкция поможет Вам отрегулировать фурнитуру пластиковых окон самостоятельно.

Общие сведения о регулировки пластиковых окон:

• Регулировка осуществляется шестигранным ключом 4 мм (№4).

• Регулировка по горизонтали (↔) осуществляется с помощью нижней и верхней петли. Для этого в петлях есть отверстия под шестигранник. Чтобы добраться до регулировки верхней петли, окно нужно открыть.

Вращая шестигранник по часовой стрелке, створка притягивается к петле – низ окна противоположный петле поднимается, соответственно вращая против часовой стрелки, створка отодвигается от петли и низ окна, противоположный петле опускается.

Регулировку с помощью нижней петли можно осуществлять как при закрытом окне с наружной стороны, так и с внутренней стороны при открытом окне. Регулировка происходит аналогично верхней петле.

С помощью этих регулировок можно устранить скос или сдвинуть раму, ход регулировки ±2 мм.

• Регулировка по вертикали (↑↓) происходит при помощи нижней петли, чтобы добраться до регулировочного шестигранника необходимо откинуть колпачок нижней петли.

При вращении по часовой стрелке окно поднимается, против часовой – опускается. Ход регулировки ±2 мм.

• Регулировка прижима створки осуществляется эксцентриками, расположенными по всему периметру окна.

Эксцентрики, при повороте ручки, заходят за специальные прижимные площадки, расположенные по периметру рамы.

Чтобы прижать окно плотнее к раме надо вращать эксцентрик по часовой стрелке, чтобы ослабить – против.

На эксцентрике должна быть риска, по которой можно определить степень прижима, если она направлена к улице, то прижим ослаблен, соответственно, если риска к уплотнителю окна, то окно сильнее прижимается к раме.

Бывают эксцентрики, которые вращаются гаечным ключом (плоскогубцами).

Так же прижим может осуществляться пластинами, которые расположены на створке окна.

Со стороны петель так же существует прижимный механизм, который регулируется шестигранником, чем сильнее выдвинут язычок, расположенный на створке окна, тем сильнее окно прижимается к раме и наоборот. Чтобы выдвинуть язычок, надо вращать шестигранник против часовой стрелки (для окна у которого петли расположены слева, если петли справа, тогда необходимо вращать по часовой стрелке).

Прижим можно регулировать в зависимости от времени года, летом – ослаблять, зимой – усиливать. Чем сильнее прижим, тем быстрее износятся уплотнитель. Ход регулировки ±0,8 мм.

• Регулировка прижима петель. В зависимости от фурнитуры можно регулировать прижим только верхней или обеих петель. Для регулировки прижима нижней петли необходимо снять колпачок и вращать болт расположенный перпендикулярно плоскости окна.

Регулировка прижима верхней петли бывает только у откидных створок. Чтобы добраться до регулировки нужно открыть окно и после этого повернуть ручку в режим проветривания. Необходимо придерживать окно, т.к. оно будет держаться только на нижней петле.

В таком положении можно будет добраться до шестигранника, отвечающего за прижим верхней створки.

Возможно, на вашем окне будет блокиратор, который позволяет откидывать створку только в закрытом положении. Они бывают двух типов, в виде рычага и клипсы:

Чтобы откинуть открытое окно, надо нажать на блокиратор и одновременно повернуть ручку в режим проветривания.

Основные проблемы, которые можно устранить регулировкой фурнитуры окон ПВХ:

• Низ створки задевает раму. Это возникает из-за провисания створки окна, устраняется с помощью её подъёма. Это можно сделать: вертикальным регулятором, либо одним из горизонтальных.

• Средняя часть створки задевает раму. Проблема может возникнуть из-за смещения створки по горизонтали (вертикали). Устраняется равномерным смещением створки в нужную сторону с помощью горизонтальных (вертикального) регуляторов.

• Поддувание из-под уплотнителя устраняется регулировкой прижима створки.

• Регулировка разболтавшейся ручки. Поверните пластину в основании ручки на 90° и затяните винты отверткой.

Под основание ручки так же можно установить пластину регулятора проветривателя «гребенки».

• С трудом проворачивается ручка. Необходимо смазать все подвижные детали – эксцентрики, прижимные механизмы, петли, а так же прижимные площадки. Смазывать можно машинным маслом с помощью кисточки (ватной палочкой) и маслёнки.

Перед тем, как задать вопрос, пожалуйста прочитайте статью «Вопросы по окнам», в ней собраны и рассортированы все вопросы и ответы на них, которые были заданы в комментариях ниже. Возможно, Вы найдёте ответ на свой вопрос именно там.

Делитесь информацией с друзьями в социальных сетях!

Автор Михаил Путилов, опубликовано 07.02.2010

Регулировка пластиковых окон ПВХ своими руками

Современное пластиковое окно — это сложная техническая система, в которой самым тщательным образом продумана каждая деталь. Возможности окна полностью зависят от функции его компонентов и от их качества. Если вы хотите, чтобы поворотно-откидная фурнитура вашего окна и створки служили верой и правдой долгие годы, необходимо каждый год проверять состояние механизмов и выполнять регулировку пластиковых окон.

Процедура необходима по двум причинам. Первой причиной является усадка стен. Когда это происходит, створка окна задевает раму, хуже открывается и закрывается. Вторая причина появляется после продолжительной эксплуатации окна, резиновый уплотнитель начинает хуже прилегать, окно перестаёт быть герметичным, из него начинает дуть. Многие начинают в таких ситуациях паниковать, но проблема, чаще всего, решается простой регулировкой пластиковых окон. Благодаря современной фурнитуре сделать это совсем не сложно.

СХЕМА-ИНСТРУКЦИЯ ПО РЕГУЛИРОВКЕ

РЕГУЛИРОВКА ВЕРХНЕЙ ПЕТЛИ СТВОРКИ

Если створка окна при закрытии цепляется за раму, необходимо отрегулировать створку относительно рамы. Чтобы это сделать, вам понадобится шестигранник. Затем нужно найти верхнюю петлю фурнитуры, она расположена в верхней части створки, там, где створка крепится к пластиковой раме. Для выполнения регулировки необходимо полностью открыть окно и найти на створке винт регулировки. Закрутите его потуже или, наоборот, ослабьте с помощью шестигранника и попробуйте закрыть окно. Если створка по-прежнему цепляется за раму, повторите предыдущий шаг. Если же это не поможет, обратитесь за помощью к специалистам.

РЕГУЛИРУЕМ СТВОРКУ ОТНОСИТЕЛЬНО РАМЫ

Благодаря нижней петле фурнитуры осуществляется регулировка нижней части створки вправо-влево, а также всей створки вверх-вниз относительно рамы. Чтобы отрегулировать низ створки пластикового окна вправо-влево, необходимо вращать расположенный на пластиковой раме нижний винт. Если необходимо отрегулировать створку окна по направлению вверх-вниз, нужно вращать шестигранник, расположенный на створке окна.

РЕГУЛИРУЕМ ПРИЖИМ СТВОРКИ ПЛАСТИКОВОГО ОКНА

Чтобы исправить прижим створки и устранить продувания, необходимо отрегулировать механизмы, которые закрывают окно. Они расположены на торце створки, отрегулировать их можно с помощью шестигранника или отвёртки (зависит от типа фурнитуры). Нужно вращать головку, входящую в раму при закрытии пластикового окна. Головка выполнена в виде эксцентрика, благодаря чему можно отрегулировать прижим створки к раме.

Как видите, регулировка пластикового окна не требует больших трудовых и временных затрат, её можно выполнить собственными силами и вернуть окну его функциональность и герметичность.

Внимание! Если вы не уверены в том, что самостоятельная регулировка окон вам по силам, обратитесь за помощью к специалистам нашей компании.

После оформления заявки, к вам в максимально короткие сроки приедет мастер и исправит все возникшие проблемы, вернув окнам их прежнюю функциональность.

Живые петли — гибкие пластиковые петли, конструкция

Живые петли приносят продукты потребителям и позволяют легко использовать яркую жизнь в усадьбе, которая является мечтой дизайнера: просто и недорого. Этот простой и экономичный метод соединяет две жесткие пластмассовые детали гибким соединением и может использоваться для всего: от производства бутылок с газировкой и крышек для кетчупа, крышек от бутылок шампуня, емкостей для хранения в мастерских и микро-электрических механических систем.

Пластиковые подвижные петли Defined

Их название может звучать как что-то прямо из научно-фантастического фильма, но живые петли — это очень актуальные, очень продуктивные тонкие гибкие сети из пластика, которые соединяют две или более жестких частей из пластика.Чаще всего большие жесткие секции и живая петля объединяются в один сплошной кусок пластика. Живые петли позволяют жестким деталям изгибаться по линии петли.

Простота изготовления живых петель и их универсальность для использования в одноразовой упаковке делают их изготовление самой простой из операций по пластическому дизайну. Живые петли и соединенные жесткие секции изготавливаются как одна деталь чаще всего методом литья под давлением. Но их преимущество перед другими гибкими поверхностями, такими как ткань или кожа, начинается только с простоты конструкции.

• Big Bang For The Buck: Их простота делает живые петли гораздо более дешевым вариантом, чем петли других типов.
• Создан для дальних перевозок: Петли для установки в живую предназначены для многократного открывания, что делает их чрезвычайно прочными. Живые петли испытывают очень небольшое трение в открытом и закрытом состоянии. Подвижные петли, способные вращаться вокруг оси на 180 градусов или более, потенциально могут открываться и закрываться в течение миллионов циклов без поломки. Это дает им долгий срок службы, соответствующий сроку службы детали, и вызывает зависть даже у деревьев.
• Компонент Компрессия: Живые петли превращают пять частей в одну за счет их объединения в одну часть. Это устраняет необходимость в дополнительных компонентах и ​​сокращает запасы деталей.
• Sharp-Dressed Parts: В отличие от петель в сборе, защелкивающихся соединений и других деталей, живые петли представляют собой стильный и ненавязчивый метод соединения.

Живые петли: продукт разнообразного дизайна

Существуют «живые» конструкции петель почти для всех необходимых функций.

Петли прямые или плоские

Прямые петли — это самый простой вид живых петель, которые легче всего сконструировать. Они могут быть длинными, короткими, непрерывными или сегментированными по линии петли. Например. Короткий непрерывный прямой шарнир (также известный как тройной шарнир) включает в себя два пластиковых стопора, которые останавливают вращение на 180 градусов.

Петли-бабочки

Эти классические петли восходят к краснодеревщику 17 века. Петли-бабочки защелкивают крышки в открытом или закрытом положении.Полотна с каждой стороны растягиваются, действуя как пружина, которая переводит крышку в открытое или закрытое положение.

Петли для безопасности детей

Эта петля двойного действия является обязательной для любого родителя с излишне любопытным младенцем или малышом. Она разработана специально для того, чтобы дети не могли открыть контейнер или крышку.

Двойные или тройные подвижные петли

Использование нескольких петель в одном месте обеспечивает повышенную безопасность и стабильность при открытии или закрытии объекта.

Производство петель Living

Посмотреть в 3D

Лучший способ создать живую петлю — сконструировать механизм. Живые петли, напечатанные на 3D-принтере, представляют собой идеальный прототип для живых петель. Петли, напечатанные на 3D-принтере, подтверждают необходимую конструкцию, прежде чем вкладываться в дорогостоящие инструменты для литья под давлением.

Система автоматизированного проектирования (САПР) точно определяет желаемое действие петли, необходимый размер петли и желаемый диапазон движения. После завершения проектирования можно использовать инструмент для литья под давлением для производства полипропиленовой детали в объеме.

Это 3D-принтеры, которые мы используем (и продаем).

Обработка живых петель с ЧПУ

Субтрактивное производство — лучший способ создать единый прототип продукта с живым шарниром. Для проверки концепции, требующей создания до 10 прототипов, обработка с ЧПУ является проверенным способом.

Живые петли для литья под давлением

Самый доступный способ производства живых петель в больших объемах обеспечивает отличную производительность и чистые результаты.

Сравнение преимуществ трехмерной обработки и обработки с ЧПУ

«Живые» петли, напечатанные на 3D-принтере, повторяют качества полипропилена, но не обладают исключительной прочностью. Петли, напечатанные на 3D-принтере, могут выйти из строя при многократном сгибании. Напротив, обработка с ЧПУ (преимущество которой заключается в использовании прочного, гибкого полипропилена) позволяет разработать прототип по той же цене, что и 3D-печать, без потери качества.

Помните, что самое важное в конструкции петель для дома — это проверка правильности концепции.Выберите метод изготовления, который лучше всего подходит для вашей модели петель.

Способы не петли

Не все методы производства работают одинаково. Методы производства живых петель, которых следует избегать, включают винты и ленту.

Чехол для 3D-моделирования петель для гостиной

Для проектов живых петель, требующих небольшого количества циклов, напечатанные на 3D-принтере «живые петли» — лучший и наиболее доступный метод проверки конструкции. Не требуется никаких дорогостоящих инструментов, в конструкции не требуется включать в себя элементы, необходимые для литьевых деталей, таких как литники, направляющие или литники.

3D-дизайн можно легко изменить для достижения оптимального дизайна. Возможно, самое значительное преимущество 3D: его способность быстро изготавливать детали для ускорения процесса проектирования.

может позволить вашему небольшому прототипу живых петель найти свое отражение.

Как оживить живые петли с помощью станков с ЧПУ

Начните с одного листа полипропиленового (ПП) листа. Постепенно отрежьте пластик от исходного блока материала (субтрактивное производство).Для проверки конструкции и создания прототипа от 1 до 10 деталей вырежьте детали прототипа с подвижными петлями из полипропиленового исходного материала.

Как оживить живые петли с помощью литья под давлением

Используйте блок из алюминия или стали с внутренней полостью по форме вашего прототипа. Поскольку литье под давлением предназначено для петель большого объема, важно, чтобы коммерческий образец прототипа выглядел как можно более окончательно. В крупных производственных случаях разумно сначала создать прототипы с ЧПУ, чтобы убедиться, что конструкция полностью работоспособна, прежде чем вкладывать средства в инструмент для литья под давлением.

The Living Hinge Design Truth

Помните, что количество необходимых подвижных петель должно определять, какой метод производства вы используете. Знание требований к объему и производительности вашего жилого проекта петли позволит вам разработать самый разумный дизайн. Обработка с ЧПУ и 3D-моделирование печати — наиболее эффективные варианты для небольших прототипов петель от 1 до 10. Для крупных проектов массового производства литье под давлением — лучший способ производства.

Знание оптимального пути проектирования для вашего конкретного проекта позволит вашим жизненным петлям быстро, плодотворно, дешево и чрезвычайно полезно и прочно прожить жизнь.

Living Hinge Design — The Ultimate Guide

Великие дизайнеры продукции всегда ищут лучшие способы снижения затрат и повышения удобства работы пользователей. Конструкция «живого» шарнира — это метод, который может легко решить обе эти задачи, заменив традиционные методы конструирования петель гибким тонким полотном из пластика. Благодаря уникальной динамике потока пластмасс при литье под давлением два корпуса из пластика могут быть соединены с помощью упругого шарнира и могут вращаться бесконечно.Что является залогом получения качественной пластиковой петли для жизни? Все дело в дизайне…

Крышка для кетчупа

Что такое «живая петля»?

Живая петля — это тонкий кусок пластика, который соединяет два пластиковых корпуса вместе. Поскольку он очень тонкий, он позволяет двум телам вращаться под углами 180 градусов и более. Они очень прочные и при хорошем дизайне могут прослужить миллионы циклов. Знакомый пример — крышка от кетчупа. Шарнир на крышке кетчупа предназначен для удержания крышки в соединении с основным корпусом, но также позволяет ей перемещаться в сторону для дозирования.

Для чего используются подвижные петли?

Когда вам нужно что-то, что соединяет две стороны вместе и допускает вращательное движение, живой шарнир, скорее всего, поможет. В большинстве случаев он может заменить традиционные петли и сделать это с меньшим количеством деталей и без сборки.

Вы найдете живые петли на пластиковых деталях, таких как колпачки и затворы. Типичные примеры:

• • Компактная косметика
• • Крышки контейнеров для конфет (например, мятные конфеты Tic Tac)
• • Посмотрите в холодильниках, где соусы, приправы и многое другое имеют подвижные петли
• • Бутылки шампуня и жидкого мыла
• • Рыбалка ящики для снастей и приманок

Какие преимущества я получу, если буду использовать «живую» петлю по сравнению с другими типами петель?

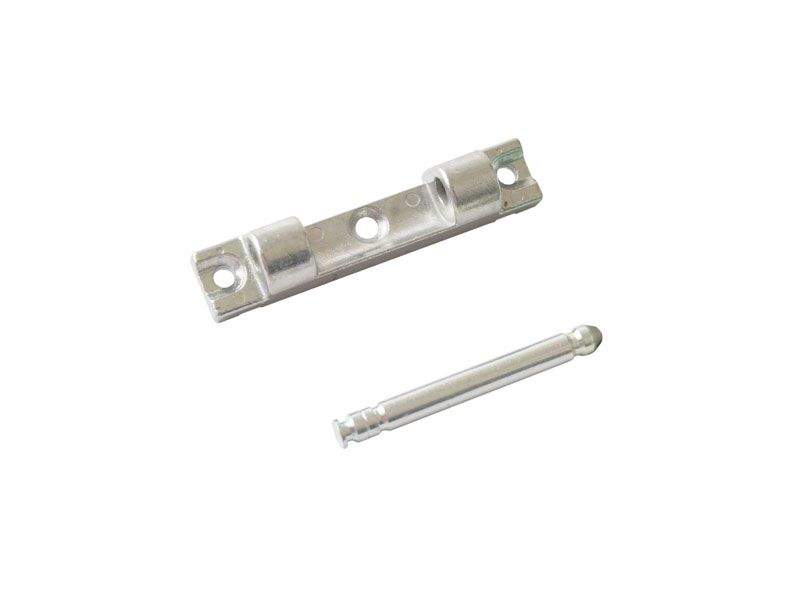

Петля из 2 частей

Отсутствие сборки и меньшая стоимость — Простота и простота — это самое большое преимущество живой петли.Большинство обычных петель требуют, чтобы шарнир поворачивался с помощью штифта определенного типа, например, винта или металлического стержня. Поскольку живой шарнир представляет собой единый корпус, вы можете исключить эти части из списка материалов. Вы не только избавляетесь от оборудования, но и избавляетесь от хлопот и затрат на сборку петли.

Устранение необходимости в нескольких полостях — Без живого шарнира две половины были бы отдельными частями, для которых потребовались бы отдельные полости, ворота и направляющие.Поскольку живая петля соединяет обе половины, полость становится одной и обычно снижает стоимость изготовления формы.

Долговечность — Правильно спроектированная и установленная подвижная петля может прослужить более миллиона циклов. Большинство цикловых тестов обычно не выдерживают отметки в миллион циклов, поэтому вполне возможно, что они могут длиться гораздо больше циклов.

Причины не использовать подвесные петли?

Ограниченный выбор материалов — Лучший материал для живой петли — полипропилен PP.Полиэтилен PE можно использовать в некоторых ситуациях. Даже при использовании PP и PE вы ограничены в типах добавок и наполнителей, которые вы можете использовать. Если вам нужно использовать пластик инженерного класса, такой как поликарбонат или АБС-пластик, то лучше подойдут традиционные петли.

Ограниченная нагрузка — Живые петли не очень хорошо выдерживают нагрузку, параллельную петле. Хорошим примером может служить дверь. Дверь имеет значительный вес и создает нагрузку на петли, к которым она прикреплена.Петли должны нести нагрузку на дверь и открываться и закрываться. Живые петли не подходят для приложения, которое возлагает на них такую ​​нагрузку.

Добавлено время разработки. — Для создания живых петель требуются время и усилия. Каждое приложение уникально и представляет собой уникальный набор задач. По моему опыту, после изготовления формы для литья под давлением элемент «живого» шарнира часто требует некоторой регулировки, чтобы она работала идеально.

Соображения по поводу конструкции петель для жилых помещений

Когда пришло время спроектировать петли для жилых помещений, очень важно следовать некоторым основным рекомендациям по проектированию, чтобы обеспечить правильную работу петли.

Типовые конструкции живых петель

• Двойная петля — Двойная петля имеет две прямые петли, разделенные узкой посадочной частью. Двойные петли полезны, когда вам нужно: A) создать зазор или пространство между двумя сложенными частями или B) вам нужно вращение на 360 градусов.

• Петля-бабочка — Петля-бабочка обычно используется на крышках дозатора.Большим преимуществом петли-бабочки является ее поворотное действие. Как только петля открывается / закрывается на определенный угол, петля пружинит в другое положение и остается там. Так крышка перевернется в открытое или закрытое положение.

• Двустабильная петля — очень похожа на петлю типа «бабочка», только вместо одной единой живой петли есть три отдельные петли. Такая конструкция обеспечивает сильное открывание и закрывание. Петля находится в равновесии в открытом и закрытом положениях, поэтому название «бистабильная петля»

«Живые петли» Рекомендации по проектированию для литья под давлением

Конструкция «живых» петель — это, без сомнения, искусство и наука, которая приходит с опытом.Обычно после тестирования первых деталей в пресс-форму вносят несколько изменений, и с небольшими изменениями конструкция обычно доводится до функционального шарнира. Несмотря на то, что существует много различных типов живых петель и, вероятно, некоторые из них еще предстоит открыть, мы рассмотрим основы того, что заставляет живые петли работать.

Толщина полотна

толщина должна находиться в диапазоне 0,007–0,015 дюйма. Что-нибудь более тонкое, чем это, и пластик может не заполнить шарнир должным образом в форме. Что-нибудь толще, и молекулы не будут ориентироваться в правильном направлении, что повлияет на долговечность цикла.

Без острых углов

При проектировании для литья под давлением рекомендуется закруглить острые углы. Еще более важно закруглить острые углы внутри и вокруг живого шарнира. Повышенное напряжение в острых углах снижает прочность.

Размещение ворот

Спросите RevPart о местоположении ваших ворот, и мы предоставим вам чертеж CAD вашей формы. Вы должны быть уверены, что поток пластика будет равномерно распределяться по петле. Обычно для этого требуется калитка, которая центрируется на петле.

Материал петли

Выбор правильного материала имеет решающее значение для хорошей конструкции петли. Хорошая смола должна хорошо течь через тонкие участки и не должна давать трещин при изгибе. Допустимы только два типа пластика:
Полипропилен PP — лучший выбор из смолы для живых петель. Изучая варианты материалов из полипропилена, ищите гомополимерный полипропилен. Этот тип полипропилена постоянно работает и производит прочные живые петли. Рандомный сополимер ПП — второй лучший выбор, и он будет работать очень хорошо.Ударный сополимер наименее желателен для петель, и его следует использовать только при низких температурах или требованиях к ударной вязкости.

Полиэтилен PE второй вариант, но PE используется редко. PE следует использовать только в том случае, если PP не подходит.

Добавка в виде хлопьев в пластиковую смолу

Наполнители и влияние на срок службы шарнира

Добавление наполнителей является обычным способом достижения определенных требований к смоле. Например, вы можете добавить стекловолокно для увеличения прочности на разрыв или хлопья перла для придания металлического вида.Добавки, такие как стекло, тальк и волокно, могут отрицательно повлиять на долговечность и функциональность конструкции петли. Не рекомендуется использовать какие-либо наполнители, и, если будет определено, что это необходимо, предлагается провести НИОКР петли с прототипом формы.

Mold Flow живой шарнир на молекулярном уровне

Ключом к созданию прочного живого шарнира является выравнивание всех молекул пластика, а не их произвольная ориентация. Когда расплавленный пластик течет через полость формы, он проталкивается через небольшую площадь петли.Направление потока пластика и повышенная скорость создадут молекулярное выравнивание вдоль петли. Молекулы должны быть ориентированы перпендикулярно направлению изгиба, что продлит срок службы шарнира.

Еще одно важное соображение при проектировании петли — обеспечение равномерного обтекания петли. Неравномерный поток увеличивает вероятность появления сварных швов или дефектов, которые могут снизить срок службы. Не беспокойтесь, в RevPart мы проведем анализ потока и выберем лучшую точку входа для вашей формы.Это гарантирует, что вы получите равномерный поток вдоль петли и в результате получите прочные детали.

Факторы окружающей среды, которые необходимо учитывать

УФ-облучение — Полипропилен, как и большинство пластиков, разлагается под воздействием УФ / солнечного света. Если у вас есть требования к воздействию УФ-излучения, настоятельно рекомендуется добавить УФ-добавки или защитное покрытие от УФ-излучения. Продолжительное воздействие ультрафиолета приводит к образованию трещин в пластике, что сказывается на долговечности живого шарнира.

Химическое воздействие — Если деталь будет подвергаться химическому воздействию, важно убедиться, что выбранная смола не разложится.

Постобработка

Обычный пост-процесс, называемый холодным волочением, заключается в сгибании петли, пока она еще горячая. Шарнир обычно несколько раз сгибается, как только он выходит из формы. Изгибая деталь, пока она еще горячая, дополнительно ориентирует молекулы в направлении, повышающем долговечность. Одно предостережение заключается в том, что это требует очень много времени и увеличивает стоимость производства. Если ваши требования к циклу менее жесткие, вы можете пропустить этот пост-процесс и связанные с ним расходы.

Создание прототипов живых петель

Фрезерованные живые петли с ЧПУ от RevPart

Создание прототипов — ценный инструмент, который позволяет вам отредактировать вашу деталь без больших вложений. Используя традиционные методы, создание прототипа живой петли невозможно из-за его строгих размеров и требований к материалам . Однако благодаря запатентованным процессам обработки с ЧПУ RevPart мы можем обрабатывать с ЧПУ многие типы живых петель из полипропилена. Петли полностью функциональны и могут быть повернуты сотни раз.Другой вариант — открыть прототип формы для литья под давлением, чтобы исследовать и разработать дизайн вашей живой петли.

Ознакомьтесь с SlideShare

Последний совет

Создайте свою живую петлю для изменений, безопасных для инструментов. Это означает, что вы сделаете петлю немного тоньше, чем вам нужно. Таким образом, вы можете вносить изменения в инструменты без особого воздействия на саму пресс-форму.

определение верхнего по The Free Dictionary

пластмассовая петля — французский перевод — Linguee

sklearn.metrics.hinge_loss — документация scikit-learn 0.24.0

Средняя потеря шарнира (нерегулируемая).

В случае двоичного класса, предполагая, что метки в y_true закодированы с помощью +1 и -1, когда сделана ошибка прогноза, margin = y_true * pred_decision всегда отрицательный (поскольку знаки расходятся), подразумевая 1 - маржа равна всегда больше 1. Таким образом, совокупные потери на шарнирах являются максимальными. граница количества ошибок, допущенных классификатором.

В случае мультикласса функция ожидает, что либо все метки будут включен в y_true или предоставляется необязательный аргумент меток, который содержит все ярлыки. Наценка для нескольких этикеток рассчитывается согласно к методу Краммера-Зингера. Как и в двоичном случае, совокупные потери на шарнире — это верхняя граница количества ошибок, допущенных классификатором.

Подробнее читайте в Руководстве пользователя.

Параметры

y_true массив формы (n_samples,)

Истинная цель, состоящая из двух целых чисел.Положительный ярлык должно быть больше, чем отрицательная метка.

pred_decision Массив формы (n_samples,) или (n_samples, n_classes)

Прогнозируемые решения, как вывод с помощью функции решения (float).

меток в виде массива, по умолчанию = Нет

Содержит все метки для проблемы. Используется при потере петель из мультикласса.

sample_weight в виде массива формы (n_samples,), по умолчанию = Нет

Веса выборки.

Возвращает

убыток плавающий

Список литературы

1

Запись в Википедии о потере петель.

2

Коби Краммер, Йорам Сингер. Об алгоритмической Реализация мультиклассового вектора на основе ядра Машины. Журнал исследований машинного обучения 2, (2001), 265-292.

3

Регуляризация L1 И L2 для многоклассовых моделей потери петель Роберт С.Мур, Джон ДеНеро.

Примеры

 >>> из sklearn import svm
>>> из sklearn.metrics импортировать hinge_loss
>>> X = [[0], [1]]
>>> y = [-1, 1]
>>> est = svm.LinearSVC (random_state = 0)
>>> est.fit (X, y)
LinearSVC (random_state = 0)
>>> pred_decision = est.decision_function ([[- 2], [3], [0.
Верхняя петля пластикового окна: Как отрегулировать пластиковое окно самому. Самые частые проблемы и их решения
