Виды дюбелей, их применение и правильный выбор

Содержание

1. Что представляет собой забивной дюбель
2. Составные части и конструктивные особенности
3. Главные достоинства
4. Какие бывают дюбеля – разновидности и классификация
5. Виды дюбелей и их применение по способу фиксации
6. Виды дюбелей по методу монтажа
7. Из какого материала изготавливается дюбель пробка
8. В каких областях применяется дюбель анкер
9. Как выбрать металлический распорный дюбель и другие виды крепежа
10. Похожие статьи:

При выполнении ремонтных работ и благоустройстве помещений возникает потребность обеспечить надежное крепление предметов интерьера, электрооборудования, навесной мебели к различным основам. Для выполнения поставленной задачи используется специальный крепежный элемент – металлический дюбель, а также фиксаторы, изготовленные из пластика или нейлона. Крепеж обеспечивает надежность фиксации к бетонным, кирпичным основаниям, а также ячеистым блокам. Рассмотрим детально, что представляет собой дюбель распорный с металлическим стержнем.

Дюбель-гвоздь забивной 3,7х30

Что представляет собой забивной дюбель

Дюбель-болт – это специальный крепежный элемент, обеспечивающий возможность крепления навесных шкафов, электрооборудования, кабельных коробов и предметов интерьера.

Конструкция современных фиксаторов обеспечивает надежность крепления в различных стройматериалах:

• тяжелых марках бетона;
• блоках из пористых композитов;
• гипсокартонных листах;
• различных видах кирпича;
• шлакобетонных блоках;
• штукатурке.

Крепежное устройство, которое также называют фишер дюбель, выполнено в виде втулки, напоминающий по форме цилиндр с выступами:

• наружная поверхность цилиндра, контактирующая с отверстием в стройматериале, оснащена специальными зацепами. Они повышают сцепление;
• внутри выполнено отверстие, параллельно которому сделаны узкие разрезы. Они обеспечивают возможность деформации при завинчивании болта или шурупа.

Дюбель забивной (цанга)

Устанавливается и функционирует крепежный механизм по простому алгоритму:

1. Забивается цилиндрический элемент в подготовленный канал.
2. Ввинчивается во втулочное отверстие монтажный элемент.
3. Цанговый механизм при ввинчивании самореза или болта расширяется.
4. Наружные рифления плотно входят в стройматериал.

Остановимся более детально на конструкции устройства.

Составные части и конструктивные особенности

Независимо от применяемого материала рабочий втулки, все виды дюбелей состоят из следующих конструктивных частей:

• рабочей гильзы, которая забивается в предварительно просверленное в стройматериале отверстие;
• крепежного элемента, в виде самореза, резьбового болта или шурупа, ввинчиваемого внутрь пробки.

Тело самой гильзы включает два участка:

• верхнюю часть, которая сохраняет диаметр при завинчивании метиза.
  Нераспорный участок пробки сохраняет исходную форму, направляя крепежный элемент вглубь канала;
• рабочую часть, которая также называется распорной. Завинчиваемый саморез, раздвигает сегменты гильзы. Они прижимаются к стройматериалу, создавая упорный узел.

Дюбель бабочка для гипсокартона металлический

Размер нераспорного участка определяется особенностями крепления:

• уменьшенная длина используется при необходимости обеспечить работу цангового механизма по всей площади канала;
• увеличенный нераспорный участок позволяет установить крепеж через полости или слой теплоизолятора.

Конструктивные части распорного механизма:

• элементы стопорения в виде шипов, приливов или рифлений. Они затрудняют прокручивание втулки при завинчивании самореза или болта;
• распорные зубья и шипы. Они повышают эффективность контакта со стенками канала, предотвращая выпадение гильзы;
• прорези, расположенные параллельно продольной оси. Делят тело на отдельные сегменты, облегчающие деформацию и выравнивающие давление.

Надежно фиксируется во всех стройматериалах правильно установленный дюбель распорный. Металлический распорный элемент в виде болта или самореза, при завинчивании увеличивает диаметр втулки и, соответственно, повышает эффективность контакта с материалом.

Главные достоинства

Дюбельный элемент обладает комплексом преимуществ:

Наряду с повышенными эксплуатационными характеристиками, дюбельный крепеж отличается надежностью и долговечностью.

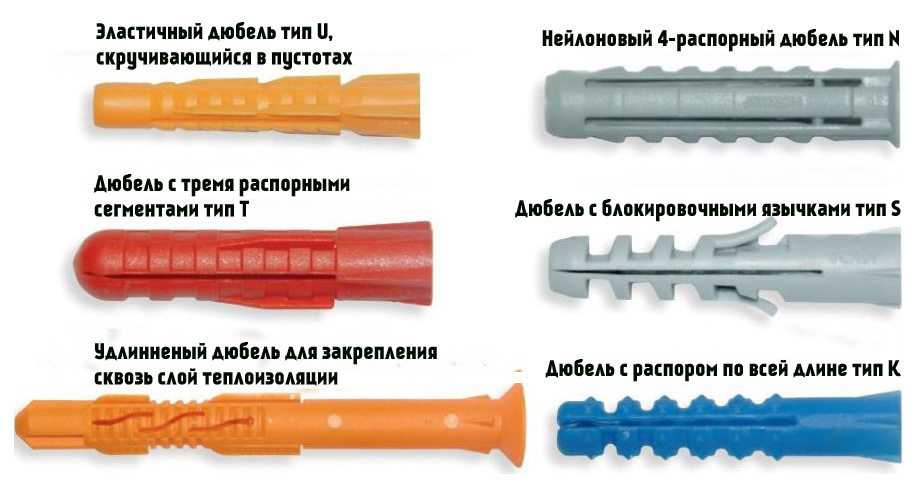

Какие бывают дюбеля – разновидности и классификация

Дюбельный крепеж сегодня предлагается в расширенном ассортименте. Не представляет труда приобрести требуемую модификацию для обеспечения прочного крепления к любому стройматериалу.

На выбор конкретной модели влияют следующие моменты:

• способ фиксации;
• метод установки;
• материал втулки;
• область применения;
• материал основы.

Остановимся детально на основных положениях классификации.

Виды дюбелей и их применение по способу фиксации

Металлический дюбель-гвоздь

Конструктивные особенности крепежного изделия связаны с особенностями материала, в который забивается втулка.

Все разновидности дюбельных фиксаторов по этому критерию делятся следующим образом:

• изделия для материалов с повышенной плотностью. Для полнотелых бетонных стен, кирпичных оснований и тяжелых бетонов подходит большинство фиксаторов с распорным принципом действия. Изделия отличаются конфигурацией выступов, количеством разрезов и размерами. Надежность крепления обеспечивается за счет силы трения, а также повышенной плотности массива;
• крепеж для ячеистых и полых материалов. Пористые основы характеризуются невысокой прочностью, поэтому важно правильно подобрать диаметр отверстия, обеспечивающего эффективный контакт с крепежным узлом. Положительно зарекомендовал себя для ячеистых основ нейлоновый дюбель, а также дюбель жидкий;
• крепеж для гипсокартона и тонких плит. Листовые стройматериалы монтируются к специальным профилям. В результате формируется полость, где укладывается теплоизолятор. Дюбельный фиксатор для таких конструкций называют бабочкой. Он имеет удлиненные прорези. При вкручивании самореза гильза приобретает зонтикообразную форму.

Выбирая фиксатор для выполнения конкретных задач, учитывайте особенности стройматериала, правильно подбирайте крепеж с учетом способа фиксации.

Виды дюбелей по методу монтажа

Дюбельные втулки отличаются конструкцией, обеспечивающей различные варианты монтажа:

Увеличенный диаметр шляпки самореза позволяет надежно удерживать гипсокартон и другие виды листовых стройматериалов, крепящиеся методом сквозного монтажа.

Из какого материала изготавливается дюбель пробка

Для изготовления большинства фиксаторов используется пластмасса. Это связано с дешевизной, доступностью, повышенными эксплуатационными характеристиками материала, а также отсутствием необходимости в приложении значительных усилий при завинчивании крепежа.

Для изготовления пластмассовых фиксаторов используют различные виды полимерных материалов:

• полиэтилен. Легко поддается деформации, сохраняя целостность. Отличается небольшим весом, а также устойчивостью к коррозии. Может использоваться при снижении температуры до 40 градусов ниже нуля. Недостаток – постепенная потеря эксплуатационных свойств и растрескивание;
• полипропилен. Применяется в основном внутри помещений, так как восприимчив к отрицательной температуре. Достоинства – повышенная твердость, износостойкость, а также способность эксплуатироваться при высоких температурах. Слабая сторона – появление трещин в процессе длительной эксплуатации при температурных перепадах;
• полиамид. Материал также известен как нейлон. Он мало подвержен износу, не боится механического воздействия. Нейлоновый фиксатор является наиболее прочным и надежным среди остальных пластмассовых креплений.

Дюбель для теплоизоляции с металлическим гвоздем и термозаглушкой Strezzar Стандарт ST-M10х140 — 1

Наряду с пластмассовыми фиксаторами, используются изделия из металла:

• нержавеющей стали;
• оцинковки;
• сплавов на основе латуни или бронзы.

Несмотря на повышенные прочностные характеристики и жесткость металлических фиксаторов, они уступают пластмассе по способности деформироваться, сохраняя целостность. Вместе с тем металл способен воспринимать повышенные нагрузки. Защитные покрытия значительно повышают ресурс эксплуатации дюбельных элементов из металла.

В каких областях применяется дюбель анкер

Дюбельные фиксаторы в зависимости от области применения делятся на следующие виды:

• стандартные. Это универсальный крепеж, который применяется в быту. Обеспечивает повышенную несущую способность;
• специальные. Имеют узкое назначение — крепят металлопластик, листовой утеплитель, гипсокартон, кабельные коробки и трубы.

Конструкция  дюбельного крепления позволяет использовать его для решения различных задач.

Как выбрать металлический распорный дюбель и другие виды крепежа

Руководствуясь специальными таблицами, несложно подобрать фиксатор для выполнения конкретных задач.

Следует обратить внимание на следующие моменты:

• материал основы. Выполнив пробное сверление, по цвету пыли и сопротивлению инструмента можно определить вид стройматериала;
• действующую нагрузку. Важно оценить величину и направление действующих усилий, подбирая фиксатор необходимого сечения и длины.

Дюбельный фиксатор является удобным и надежным способом крепления. Важно уметь правильно выбрать конструкцию и размеры дюбеля с учетом поставленных задач. Это обеспечит надежную фиксацию на протяжении длительного времени.

Как вам статья?

виды и применение. Советы правильного выбора крепежа

Современный мир крепежа разнообразен, что позволяет решать самые сложные задачи в строительстве, ремонте, прочих направлениях. Одним из универсальных решений является дюбель. Важно понимать, что часто так называют основание, в которое устанавливается крепежный элемент. Его прототипом был небольшой кусочек дерева, именуемый чопиком, который вставлялся в основание, обеспечивал надежность крепления.

Понятие дюбеля

Сегодня дюбель — это гильза, которая не обеспечивает крепления элементов, но надежно фиксируется в материале основания. Крепежные детали устанавливаются путем вкручивания или вбивания их во втулку. Это может быть винт, шуруп, гвоздь. В процессе монтажа гильза меняет форму, складывается, скручивается, расширяется, обеспечивая качественное сцепление монтируемых элементов.

Чтобы купить дюбель, сегодня не требуется много времени, достаточно посетить интернет-магазин крепежа, чтобы подобрать оптимальный вариант.

Распорная, нераспорная части

Разбираясь, что такое дюбель, учтите, изделие состоит из двух частей:

1. Нераспорная — верхняя часть в процессе монтажа не меняет конфигурацию. Ее длина зависит от особенностей использования. Когда основанием выступает мебель, листовая отделка, величина нераспорной части небольшая, если основанием являются пустотелые материалы, ее размер существенно увеличивается.
2. Распорная — рабочая часть дюбеля. В процессе монтажа она меняет форму, обеспечивая надежное сцепление крепежа с основанием.

Иногда гильза складывается, прижимаясь к задней стенке, или сжимается, создавая качественный упор в пустотелом основании.

Дополнительные элементы

Планируя купить крепеж, учтите, что усиление распорных характеристик обеспечивается благодаря наличию дополнительных элементов, которые разделяются на несколько групп:

• стопорные — шипы, элероны, усы не позволяют дюбелю прокручиваться в процессе монтажа;
• распорные — представлены шипами, выступами, зубцами, которые отличаются по размерам, конфигурации, при распирании обеспечивают плотный контакт с основанием, предупреждают вероятность вырывания крепежа;
• осевые — выглядят в виде канала на поверхности гильзы, который не позволяет изменять направление во время монтажа;
• насечки — прорези, расположенные на рабочей части, упрощают ее деформацию, чем их больше, тем равномернее крепеж будет оказывать давление на основание.

Наличие дополнительных элементов усиливает характеристики изделия, обуславливает его назначение.

Конструкционные исключения

Когда требуются решения для частых ситуаций, конструкция дюбеля может существенно отличаться от описанной выше. Например, дюбель зонтик для пенопласта имеет широкую шляпку, длинную нераспорную часть, поскольку элемент должен пройти сквозь слой утеплителя, а также удерживать достаточно рыхлый материал.

Недемонтируемый дюбель быстрого монтажа может быть практически невидимым, поэтому не оснащается буртиком. При этом изделие имеет огромное количество шипов, выступов, позволяющих надежно закрепиться в стене.

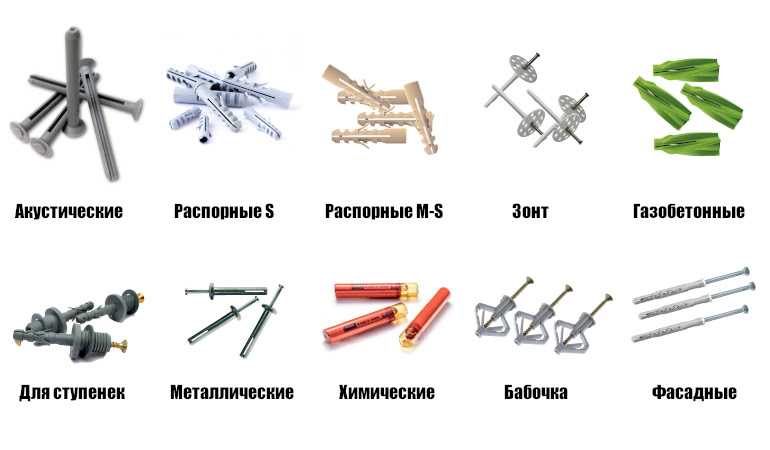

Виды дюбелей

Современные крепежные изделия позволяют обеспечить надежное сцепление практически с любым материалом. Ограничением для использования дюбеля является только толщина основания, максимальная нагрузка. Величина последней может достигать 200 кг. Однако и этого может быть недостаточно, когда монтируются тяжелые конструкции типа металлического каркаса. В подобной ситуации рекомендуется использовать анкер распорный.

Чтобы обеспечить надежное соединение с разными основаниями, крепежные элементы отличаются по конструкции, материалам изготовления.

По методу крепления

В зависимости от способа, при помощи которого дюбель монтажный закрепляется в толще основания, различается конструкция изделия. Основным критерием выбора, в подобной ситуации, является тип материала.

Плотные материалы

Изучая виды дюбелей, каждый мастер знает, что сложности с креплением подобных материалов возникают, как раз из-за их высокой плотности. Поэтому для работы стоит выбирать специализированный дюбель для кирпича, бетона. Для монтажа плотных материалов используется строительный крепеж перечисленных ниже видов:

1. Распорный — классический вариант, конструкция которого может несколько отличаться у разных производителей. Общим для любого вида изделий будет наличие элеронов, шипов, зубцов. Хотя их количество, форма может быть разной.
2. Универсальный — отличное решение, используя которое, как дюбель для бетона, вы получите превосходное сцепление. При этом в пустотелом материале он будет вести себя иначе.
3. Фасадный, рамный — дюбель фасадный относится к изделиям, предназначенных для плотного материала, даже когда отделка принадлежит к щелевому типу.

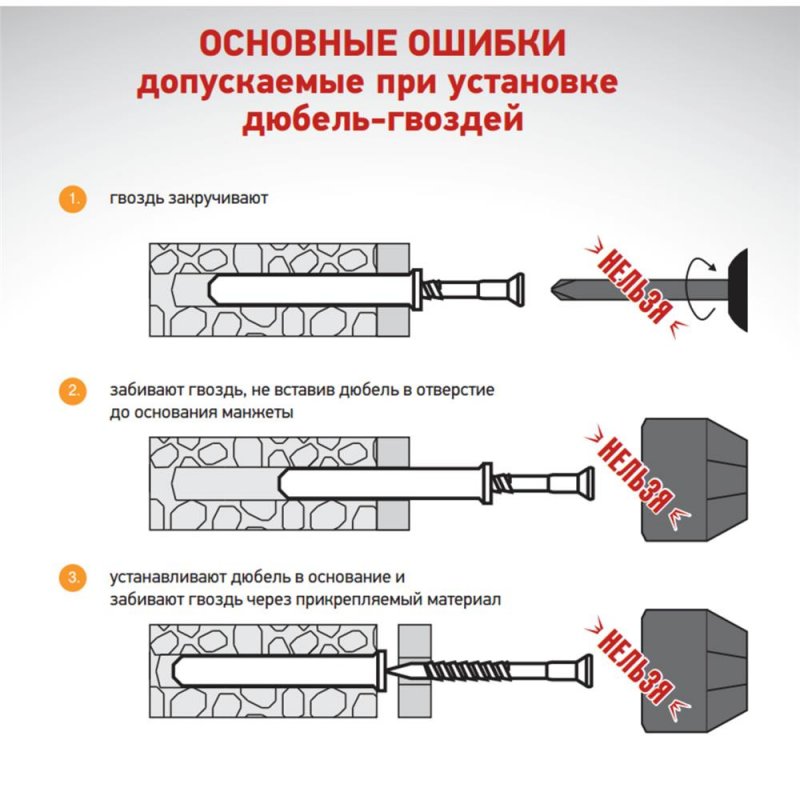

4. Гвоздевой — дюбель гвоздь для бетона предназначен для быстрого монтажа, предполагает применение специального пистолета.

Выбирая дюбель металлический для бетона, важно понимать, что в тяжелом, плотном основании даже простой шуруп может обеспечить достаточно надежное крепление. Однако наличие дополнительных распорных элементов создает дополнительное трение, что сказывается на надежности крепежа.

Пустотелые, рыхлые материалы

Выбирая дюбель для гипсокартона, мастер хочет добиться повышения надежности крепления. Однако плотного контакта с основанием получить сложно. Чтобы обеспечить максимальную эффективность крепежа, используются следующие решения:

1. Универсальное — в пористом материале или основании с пустотами дюбель гвоздь не встречает необходимого сопротивления. Гильза не способна деформироваться, как в бетоне. Накручиваясь на шуруп, дюбель для пенобетона формирует сложный узел, который и обеспечивает надежность крепления. Подобное решение не обладает такой же прочностью, как распорные элементы, закрепленные в плотном основании. Однако позволяет закрепить на пористом основании коммуникации, оборудование и даже мебель.
2. Для работы с пенобетоном подойдет анкер рамный, но только для монтажа пластиковых оконных конструкций.
3. Забивной дюбель для газобетона — оснащен тремя лепестками, которые при расширении продавливают материал, обеспечивают надежное крепление, поэтому он не вкручивается, а вбивается.
4. Вкручиваемый дюбель для газоблока — гильза выполнена в виде конуса, оснащена крупными зубцами. Благодаря им создается сложная деформация, обеспечивается надежное крепление.

Металлический дюбель для газобетона расклинивается сильнее, но работает по аналогичному принципу.

Панели, листовой материал

Сложность монтажа заключается в том, что за тонкой поверхностью есть только пустота. Помочь в подобной ситуации сможет только дюбель молли или специализированный крепеж для гипсокартона:

• дюбель молли, размеры которого достигают 80 мм, выдерживает до 70 кг, изготавливается из стали, комплектуется шурупами разной формы;
• дюбель для гипсокартона, нагрузка на который не должна превышать 30 кг, изготавливается из пластика, он легче, но не выдержит серьезного веса.

По варианту монтажа

Планируя крепеж купить, важно учитывать не только особенности углубления гвоздя в гильзу, но и то, как распорный дюбель помещается в основание.

Сквозной монтаж — сначала элемент проходит определенный участок:

• рамный дюбель проходит через профиль двери, окна, закрепляется в стене;
• фасадный дюбель должен преодолеть толщу теплоизоляционного слоя, по конструкции он аналогичен рамному, но длиннее и мощнее;
• дюбель для теплоизоляции — бывает распорным, нераспорным, отличается большой шляпой, диаметром до 90 мм.

Общей характеристикой, которую имеют крепежные системы для сквозного монтажа, является удлиненная нераспорная часть. Элементы для предварительного монтажа имеют более короткую нераспорную часть, поскольку материал плотно прилегает к основанию.

По материалу изготовления

Чаще всего для монтажа используется дюбель пластиковый, для его изготовления применяются различные полимеры:

• полиэтилен — устойчив к химически активным веществам, не подвергается коррозии, но стареет, отличный диэлектрик;
• полипропилен — не любит холода, но может использоваться при температуре до +140 °С, прочный, износостойкий материал;
• полиамид — вязкий, прочный, жесткий, устойчив к механическому воздействию, нечувствителен к вибрации.

Пластиковый крепеж имеет общий минус — он горит даже после удаления пламени, поэтому на объектах с высокими требованиями к пожаробезопасности используется исключительно железный дюбель.

Крепеж из нержавейки аналогичен по форме пластиковым изделиям, но не имеет подобной вязкости, упругости, поэтому не способен так деформироваться, как полимерные изделия.

По направлению использования

В зависимости от монтируемого материала, различаются следующие виды крепежа:

1. Общего назначения — для решений, относящихся к этой группе, несущая способность важнее, чем особенности используемых материалов. Сюда относятся дюбель распорный, универсальный, гвоздевой.
2. Специального назначения — изделия, конструкция которых ограничивает их область применения.

К элементам специального назначения относятся:

• рамный анкер — с его помощью можно закрепить листовой материал, установить металлопластиковый профиль;
• тарельчатый (дюбель для крепления минваты, пенопласта) — имеет широкую шляпку, но низкую несущую способность;
• крепеж молли (для гипсокартона) — сложиться, плотно прижавшись к листу, гильза способна только в полной пустоте;
• дюбель хомут — оснащен петлей на конце, что обеспечивает комфортное, надежное крепление кабеля.

К отдельной категории относится метрический крепеж, который предназначен для работы с болтами, шпильками, имеющими метрическую резьбу.

Рекомендации по выбору

При покупке учтите следующие критерии:

1. Материал основания — в бетоне разной плотности анкерный дюбель выдержит разную нагрузку. Чтобы определить, из чего конкретно сделаны стены, достаточно пробурить небольшое отверстие, изучить полученную пыль.
2. Величина нагрузки — определяется длиной, диаметром крепежа, указана в карточке каждого изделия.
3. Конструктивные особенности — от конструкции элементов зависит их назначение.

Когда необходимо приобрести крепеж оптом, достаточно изучить предложения нашего интернет-магазина. Используя удобные фильтры, можно определиться самостоятельно или обратиться за помощью к консультантам.



Что такое деревянный дюбель? Простое объяснение (использование и типы)

Деревянные дюбели, маленькие цилиндрические кусочки дерева, о которых мало кто знает. Тем не менее, они очень полезны, позволяют надежно и незаметно собирать деревянные элементы. Мы объясняем вам , что такое деревянный дюбель !

Что такое деревянный дюбель?

Дюбель деревянный (шпилька, шпунт) — крепежный элемент, применяемый при изготовлении мебели. Имеет цилиндрическую форму с продольными канавками, обеспечивающими эффективное сжатие элементов мебели. Доступные в различных диаметрах и длинах, они могут быть использованы для сборки стандартного стола, шкафа или кровати.

Добавление деревянного дюбеля

Включите JavaScript

Добавление деревянного дюбеля

Сегодня на рынке представлено множество типов дюбелей, которые можно использовать в различных проектах и ​​адаптировать к различным потребностям. Деревянные дюбели изготовлены из высококачественной древесины бука, обработанной против растрескивания и высыхания.

Преимущества:

• простота использования;
• точная геометрия и размеры изделия;
• Достаточно высокая надежность соединения.

Деревянные дюбели являются ключевым компонентом в производстве мебели для соединения различных элементов. Термин «дюбель», который сегодня используется более широко, например. также для распорных дюбелей или пластиковых дюбелей на самом деле происходит от деревянных дюбелей, хотя деревянные дюбели также отличаются от дюбелей с точки зрения функции. Деревянные дюбели сами создают соединение между строительными элементами, в то время как другие виды дюбелей используются для соединения определенного элемента с помощью шурупа.

Также отмечается, что поверхность дюбеля может быть гладкой или рифленой, а края часто скошены или скошены для облегчения фиксации и склеивания.

Таким образом, роль деревянного дюбеля заключается также в соединении двух кусков дерева. Операция тогда называется сборкой дюбелями или дюбелями. Вам может быть интересно, почему бы не использовать шурупы и вместо этого выбрать дюбеля.

Деревянный дюбель является одним из основных компонентов для соединения различных элементов мебели. Деревянный дюбель — это практичное соединение между двумя деревянными элементами.

Штифт полностью закрыт и обычно не виден снаружи. По функциональному назначению деревянный дюбель принципиально отличается от дюбеля на саморезы:

В то время как первый уже представляет собой соединение между двумя кусками дерева, винтовой дюбель является лишь средством для последующего захвата винта, который представляет фактическое соединение.

Если вы хотите резать меламин без сколов, вам нужна эта замечательная статья!

Для чего используется деревянный дюбель?

Деревянные дюбели используются для подвешивания несущей мебели. Его функция состоит в том, чтобы закрепить винт, который ввинчивается внутрь, придавая ему опору на поверхности. Это достигается благодаря расширению его шероховатой поверхности, выполняющей роль захвата.

Деревянные дюбели в основном используются для соединения под углом отдельных элементов, например для сборки кузова, а также для стыковых соединений, а также уголков рамы и тавровых соединений. Примером могут служить угловые соединения ящиков или соединение горизонтальных с вертикальными досками на полке.

Деревянные дюбели используются для соединения компонентов из цельной древесины, а также композитных материалов (например, клееных деревянных панелей или мультиплексных панелей).

Круглые дюбели с клеем все чаще используются для соединения ДСП и ДВП. Из-за больших поверхностей и более высокой прочности для этой цели чаще используют пластинчатые дюбели.

Дюбели используются в качестве игрушечных осей, структурных вспомогательных средств для изготовления шкафов и вспомогательных средств для мини-свадебных тортов. Это не кажется точным, но эксперты говорят, что, поскольку дюбели толще, чем шурупы или гвозди, они не так подвержены растрескиванию.

Помимо этих общих функций, деревянные дюбеля используются для:

• создания прочных соединений древесины
• сборки деревянных деталей
• усиления существующей сборки
• для позиционирования и соединения друг с другом деталей из ДСП, МДФ , фанера, массив дерева

Деревянные дюбели каких размеров и форм доступны?

Деревянные дюбеля доступны в различных размерах. Наиболее распространенные модели, которые можно найти в магазинах для рукоделия, имеют диаметры 6, 8, 10 и 12 мм при длине от 30 до 40 мм. Существуют также цапфы метровой длины, предназначенные для специальных сборок, в частности крупных деталей.

Деревянный дюбель представляет собой кусок дерева цилиндрической формы, который может заменить винты для соединения двух деревянных элементов, например мебели. На рынке есть разные диаметры и длины, а также разные породы дерева. Ясень и бук широко используются для изготовления деревянных нагелей из-за их прочности и долговечности.

Если вы сломали деревянный дюбель, не волнуйтесь, потому что у меня есть для вас лучшая пошаговая инструкция, как вытащить сломанный деревянный дюбель!

Тип деревянных дюбелей

Существуют различные типы дюбелей, назначение и свойства которых мы хотели бы представить здесь:

Рифленые круглые дюбели

сделана мебель и предложена в хозяйственных магазинах. Ребристые круглые дюбели являются правильным выбором для большинства соединений, которые не выполняются на видимых краях.

Ребристый круглый дюбель используется для соединения двух элементов в предварительно просверленных, точно совпадающих отверстиях в двух соединяемых элементах.

Создает соединение между двумя компонентами за счет трения между штифтом и компонентом. При необходимости прочность соединения можно увеличить дополнительной проклейкой.

Преимущество оребрения (прямого или вращающегося) состоит в том, что клей может более равномерно распределяться по всей поверхности дюбеля, не соскабливая его при вставке в просверленное отверстие, а растекаясь по гофру.

Слегка скошенные концы круглых дюбелей (также называемых скошенными концами), которые уже присутствуют в сборных дюбелях (т.е. уже обрезаны до нужной длины), позволяют лучше вставлять их в просверленное отверстие.

Ребристые круглые дюбели в основном предлагаются как в виде готовых дюбелей уже нарезанных отрезков, так и в виде стержней для дюбелей для отрезания нужной длины. В случае стержней-дюбелей концы, конечно, должны быть скошены позже, если это необходимо.

Ребристые круглые дюбели либо обрезаются по размеру (как показано на рисунке), либо предлагаются в виде стержней, которые вы можете отрезать по длине самостоятельно.

Если вы покупаете готовый предмет мебели, дюбели уже готовы и обрезаны до нужной длины. Обычные размеры — это в основном дюбель Ø 8 мм, но также популярны деревянные дюбеля Ø 6 мм и Ø 10 мм.

Гладкие круглые дюбели

В дополнение к рифленым деревянным дюбелям также очень распространены гладкие деревянные дюбели. Гладкие деревянные дюбели в основном используются, когда дюбельное соединение будет видно на видимой кромке готового предмета мебели.

Гладкие дюбеля выглядят здесь немного красивее, так как рифление рифленых дюбелей не дает абсолютно гладкой поверхности. Недостатком гладких круглых дюбелей по сравнению с ребристыми круглыми дюбелями является их меньшая способность впитывать клей.

Гладкие деревянные дюбели различной длины и диаметра можно приобрести в продаже. Кроме того, доступны более длинные дюбели для индивидуальной резки по длине.

Дюбели ламинированные или бисквитные

Плоские дюбели представляют собой линзовидные деревянные пластины, в основном изготовленные из древесины бука или древесных волокон, и выполняют ту же функцию, что и круглые дюбели. Плоские дюбеля еще называют пластинчатыми, потому что они имеют вдавленные в поверхность небольшие ламели, которые обеспечивают лучшее впитывание столярного клея. Этот тип дюбелей можно использовать как для стыковых, так и для угловых соединений. 9№ 0005

Большим преимуществом является гораздо большая площадь по сравнению с круглыми дюбелями, что обеспечивает более прочное соединение, которое обычно может выдерживать несколько более высокие нагрузки. №

Однако это, в свою очередь, также имеет решающий недостаток для мастера: узкие пазы для пластинчатых дюбелей нельзя профрезеровывать без соответствующего фрезерного станка.

Недостаток – для использования плоских дюбелей нужен фрезерный станок, с помощью которого можно врезать заготовки, в которые затем утапливают дюбель.

Из чего сделан деревянный дюбель?

Изготовленные из твердой древесины (обычно из бука) из-за плотного волокна этой древесины, стандартные дюбели имеют рифление для обеспечения лучшей подгонки деталей и повышения эффективности склеивания.

Чаще всего используются диаметры 6, 8 и 10 мм, иногда 12 мм. Большие диаметры скорее зарезервированы для рамы, а затем вырезаются прямо на месте по мере их изготовления.

Шканты, как правило, изготавливаются из твердой древесины:

• Береза: легкая, прочная и долговечная. Хорошая устойчивость к ударным и изгибающим нагрузкам.
• Клен: довольно твердые и трудно поддающиеся обработке, но в то же время характеризуются хорошей механической устойчивостью.
• Дуб: также сложен в производстве (отсюда и высокая цена), но отличается длительным сроком службы.

Хотите знать, какая древесина самая лучшая, какая древесина имеет лучшие свойства и где ее лучше всего использовать? Проверьте это сравнение между кленом и грецким орехом!

Сборка деревянными дюбелями имеет ряд преимуществ, в том числе эстетический аспект. Дюбели позволяют создать невидимую связь для идеального эстетического результата. В отличие от винтов, которые остаются видимыми с их головок, и пластиковых крышек, которые не очень эстетичны.

Можно подумать, что эстетический аспект не имеет большого значения, но когда мы видим неприглядный рисунок на нашей мебели, мы понимаем полезность деревянных дюбелей. Сборка с помощью дюбелей также обеспечивает прочную и надежную фиксацию.

Это достигается за счет стойкости конструкционных материалов (ясень или бук) и того факта, что дюбель подходит к двум соединяемым частям.

Еще одним большим преимуществом этого метода является то, что он не требует специальных методов или специальных инструментов. Все, что вам нужно, это сверло, клей ПВА и струбцина или другое зажимное приспособление для крепления дюбелей.

Когда используются деревянные дюбеля?

На самом деле деревянные дюбеля — это не держатели для шурупов, а маленькие штифты для стыковых соединений. Многим, наверное, знакомы маленькие деревянные булавки из наборов Ikea.

Например, когда они соединяют ящики с помощью винтовых соединений. Деревянные дюбели подходят в качестве невидимого и стабильного соединения между двумя панелями или для Т-образного соединения.

Дюбели скрепляют компоненты как из массива дерева, так и из композитных материалов, таких как МДФ или OSB. Если, например, две деревянные доски должны быть соединены под углом 90°, лучше всего использовать маленькие круглые дюбели. Но дюбели также используются для косых пропилов, т.е. соединений под углом 45° каждый.

Вот еще одно сравнение древесины дуба и красного дерева! Вы найдете все, что вам нужно знать об этом типе древесины!

Как изготавливается деревянный дюбель?

Традиционно для создания деревянного дюбеля используется вещь, называемая пластиной для дюбеля, в первую очередь для обеспечения нужного размера, а также для того, чтобы сбрить лишнюю древесину, чтобы упростить задачу.

Нужно взять кусок дерева, чтобы он был немного больше желаемого, затем продеть его через отверстие в пластине для колка, что также сгладит штифт.

Для массового производства дюбеля используются более сложные машины.

Изготовить деревянные дюбеля тоже достаточно просто, для этого вам понадобится всего лишь металлический брусок, который вы просверлите до диаметра нужного дюбеля.

Затем вставим прямоугольную деревяшку сечением чуть больше диаметра отверстия. Затем прибиваем его деревянной киянкой, чтобы придать ему круглую форму.

Несмотря на то, что эта техника достаточно длинная (вырезка заготовок и размер), она позволяет выбрать породу дерева и диаметр деревянного дюбеля.

Какие дюбели использовать?

Прежде чем приступить к сборке или ремонту мебели, важно определиться, какие дюбеля вам нужны. В основном это касается толщины дюбелей. Чем толще древесина, тем толще должен быть дюбель.

Чтобы правильно подобрать дюбели, а значит, и нужную длину и диаметр, необходимо учитывать толщину собираемых деталей. Вы рискуете ослабить древесину собираемых деталей, если используете слишком большой дюбель, тогда как слишком маленький дюбель не будет достаточно прочным, чтобы удерживать соединение.

Ниже приведен краткий обзор необходимых дюбелей в зависимости от толщины дерева:

Толщина дерева (мм)	Толщина дюбеля (мм)
90-804 мм 90803 1	6 мм
18-22 мм	8 мм
22-30 мм 10	9	1 9 004

В принципе, чем толще древесина , тем толще требуемый дюбель. Таким образом, вы можете быть уверены, что возводите прочную и надежную конструкцию.

Прежде всего, вы должны выяснить, какой деревянный дюбель подходит для вашего проекта. Длина крепежа должна быть не менее толщины заготовки.

Диаметр выбирайте в зависимости от толщины доски. Для более толстых досок диаметр деревянного дюбеля должен быть примерно в два раза меньше размера древесины. Для более тонких досок рекомендуется диаметр дюбеля около одной трети древесины.

Какой диаметр требуется для круглых дюбелей из дерева?

Правильный выбор деревянного дюбеля, как с точки зрения его диаметра, так и его длины, имеет решающее значение для обеспечения того, чтобы он хорошо держался в дальнейшем и мог выдерживать воздействующие на него нагрузки. Существуют эмпирические правила, которые легко запомнить:

Это должно соответствовать примерно половине толщины обрабатываемой древесины:

Диаметр: толщина древесины x 0,5 = диаметр дюбеля

Однако это значение следует уменьшить. примерно до трети для очень тонкого ДВП или ДСП (менее 12 мм).

Итак, если вы хотите вставить дюбель в деревянную доску толщиной 20 мм, он должен иметь диаметр 10 мм. При 16 мм достаточно дюбеля Ø 8 мм и т. д. Однако при 12 мм ДСП рекомендуется использовать дюбель Ø 4 мм.

Какая длина требуется для круглых деревянных дюбелей?

Для более толстой древесины рекомендуется, чтобы длина дюбеля была не меньше толщины дерева (т. е. не менее 20 мм для 20-мм куска дерева).

Длина: Толщина дерева = длина дюбеля (минимальный размер)

Для тонкой древесины (менее 12 мм) рекомендуется увеличить это значение как минимум вдвое.

Примечание:  Слишком маленький диаметр часто приводит к тому, что деревянный дюбель разрывает деревянные элементы, в которых он установлен.

Вам трудно читать рулетку? Это простой пошаговый учебник, как читать рулетку!

Заключение

Деревянные дюбели доступны по цене и практичны. Они быстро станут вашими союзниками, как только вы узнаете, что это такое и как их использовать.

В этой статье я покажу вам, что такое деревянный дюбель, виды деревянных дюбелей, как они изготавливаются. Я надеюсь, что это полное руководство будет полезным для вас!

Что такое промышленные булавки? | Типы и области применения – MechStuff

Крепежные изделия, такие как промышленные штифты, выполняют различные функции во всех отраслях промышленности. Но
в первую очередь, вы можете увидеть эти компоненты в производстве деталей машин и машиностроении
. Их основная функция состоит в том, чтобы проникать, выравнивать, монтировать, соединять или собирать два
заготовок с одним и тем же отверстием.

Несмотря на высокий спрос на промышленные штифты, стоит отметить, что инженеры и техники
также обращаются к быстросъемным стопорным штифтам. Основная функция этих компонентов
заключается в помощи в частых корректировках некоторых производственных процессов и процессов оборудования.
Тем не менее, читайте дальше, чтобы узнать о промышленных штифтах и ​​их использовании или применении.

Где промышленные булавки?

Механическая, строительная, металлургическая и машиностроительная отрасли промышленности используют промышленные штифты в больших масштабах. Эти булавки могут быть изготовлены из различных материалов, включая дерево, гипс, латунь и сталь.
Техники и инженеры-механики в первую очередь используют эти компоненты для крепления механических деталей
относительно друг друга в машиностроении и производстве деталей машин.
В частности, промышленные штифты вставляются в отверстие. Таким образом, механические части
не смогут двигаться параллельно валу механических штифтов. Эти компоненты
эффективны при использовании для уравновешивания поперечной силы, приложенной между двумя объектами.

Кроме того, промышленные штифты изготавливаются из различных материалов, форм, размеров и покрытий. Эти 9Особенности 0299 ​​способствуют их общей эффективности, прочности и правильному применению. Кроме того, промышленные штифты
могут иметь два металлических конца, выходящих за пределы отверстий, в которые они вставлены.
Благодаря этому концы могут быть выгнуты шире отверстия отверстия, что создает механизм натяжения
, предотвращающий случайное выпадение штифта.

В дополнение к материалам и характеристикам, промышленные штифты конструируются с головками или самозатягивающимися модификациями
. Их цель — убедиться, что они не выпадают из дыры, где они находятся.0299 вставлен.

Далее приведен список наиболее широко используемых промышленных штифтов –

Типы промышленных штифтов –

1. Штифты

Штифты штифты

Штифты штифты относятся к числу распространенных промышленных штифтов, изготовленных из твердого материала цилиндрической формы.
шт. Эти материалы бывают различных типов, которые соединяют или выравнивают несколько частей. В частности, некоторые штифты
изготовлены из стали, алюминия и натуральной шерсти. Но независимо от того, из чего они сделаны,
все они имеют одинаковую конструкцию: цилиндрические куски материала.

Кроме того, вы обычно можете найти эти штифты внутри мебели, когда речь идет о применении штифтов
. Они используются для соединения двух предметов мебели или заготовок. И они могут быть
вставлены внутрь трубчатых секций для соединения частей. Кроме того, установочные штифты также обычно используются для машин. И они используются для выравнивания деталей машин с высокой точностью и аккуратностью.

2. Конические штифты

Конические штифты, также известные как конические штифты, представляют собой цилиндрические штифты определенного диаметра. И этот диаметр
выпускника уменьшается на определенной длине. Эти штифты могут быть изготовлены из легированной стали, нержавеющей стали,
и углеродистой стали. Кроме того, они надежны, экономичны и просты в установке при поиске
или креплении. В зависимости от применения материал этих штифтов можно использовать для защиты от коррозии
и для удовлетворения требований к креплению или расположению.

Соответственно, с точки зрения их применения конические штифты обычно используются в отраслях промышленности, где требуется
точное позиционирование, низкий крутящий момент и блокировка. Механически обработанная поверхность этих штифтов увеличивает трение
, которое удерживает две или более детали. В частности, штифты используются в нефтегазовой,
судостроительной, электронной и аэрокосмической промышленности.

3. Пружинные штифты

Пружинные штифты представляют собой промышленные штифты, предназначенные для вставки в отверстие меньшего диаметра, чем сам штифт
. Штифт подпружинен, что позволяет уменьшить его диаметр при установке. Он также предусматривает
тугую посадку, прилагая усилие к отверстиям. Эта сила вызывает трение, которое удерживает штифт
на месте.

Кроме того, существуют различные пружинные штифты: пружинные штифты с прорезями, спиральные пружинные штифты, электрические пружинные штифты
и подпружиненные пружинные штифты. Эти штифты имеют множество применений, включая штамповку
, литье и другие производственные процессы. Например, электрические пружинные штифты
используются в качестве электрических разъемов. Кроме того, пружинные штифты с прорезями могут выдерживать сильные ударные нагрузки
и вибрация лучше, чем у других промышленных штифтов.

4. Рифленые штифты

Рифленые штифты в основном используются в качестве шарниров, установочных элементов и фиксирующих устройств.
