Типы открывания пластиковых окон: механизмы, системы, схемы

Почти во всех современных помещениях стоят пластиковые окна. Для удобства их использования и улучшения эксплуатации все они оснащены вспомогательным оборудованием, благодаря которому можно открыть створку, а если позволяет конструкция – отрегулировать ее положение.

Механизмы бывают трех видов – поворотный, откидной и поворотно-откидной. Также большим спросом пользуются штульповые окна и складные пластиковые окна «гармошка». Каждый вариант отличается по конструкции и функциональным особенностям. В первом случае створку можно только открыть, во втором откинуть в вертикальном положении для проветривания. Промежуточный и самый практичный вариант – поворотно-откидной тип окна.

Поворотные пластиковые окна

Такой тип пластиковых окон получил наибольшее применение – он обеспечивает равномерное проветривание в верхней и нижней части. Этим механизмом можно открыть створку только в горизонтальной плоскости вовнутрь помещения. Конструкция очень простая – с одной стороны профиля смонтированы петли, с другой установлены запорные узлы.

Достоинства поворотного механизма:

• более надежная конструкция;
• простой принцип работы;
• удобство обслуживания.

Поворотный механизм – это оптимальное соотношение цены и комфорта. В отличие от глухих окон створку можно открыть для проветривания, а стоимость окна ниже, чем у более совершенных моделей. Такие варианты подойдут для остекления бюджетного жилья, офисов, учебных заведений и административных помещений.

Иногда от поворотного механизма отказываются из-за недостатков:

• для предотвращения сквозняков требуется установка ограничителя;
• из-за полного открывания возникают трудности проветривания в ветряную или холодную погоду;
• для обеспечения хода створки подоконник должен быть всегда свободным.

Поворотный механизм проще ремонтировать, с обслуживанием справится даже человек без профессиональных навыков. Замену замка или смазку его узлов можно провести без изучения инструкции.

Поворотно-откидные окна ПВХ

Многие считают этот механизм самым прогрессивным, поскольку он обеспечивает максимальный комфорт в помещении. Такое окно может открываться в двух позициях – в горизонтальной и вертикальной плоскости, что значительно повышает удобство и практичность.

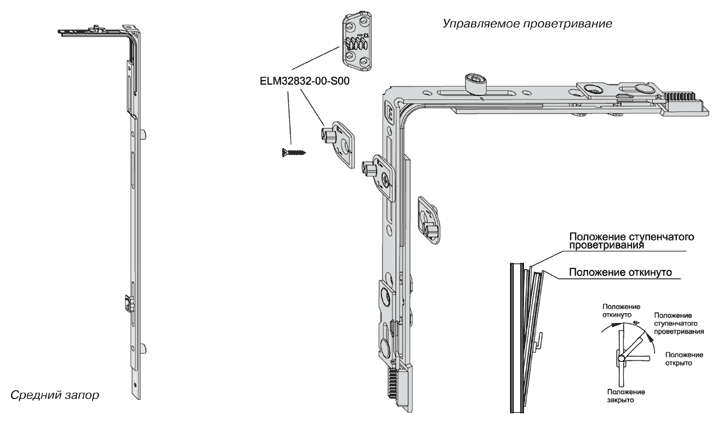

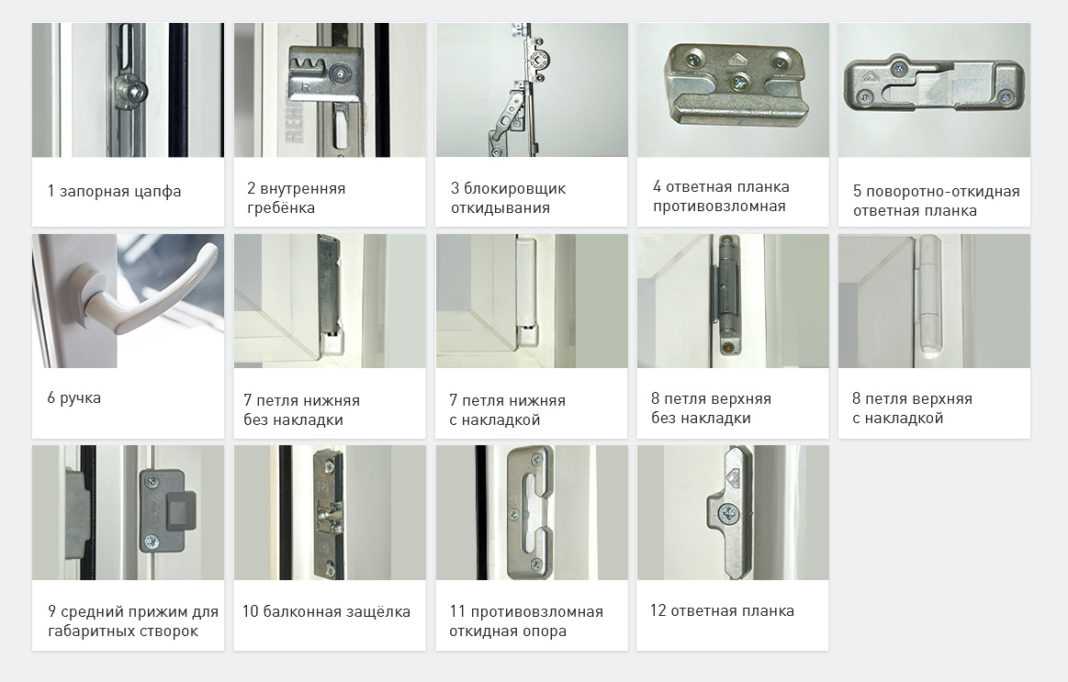

Конструкция поворотно-откидного окна сложная, она включает наличие основных узлов по периметру, обеспечивающих более надежную герметичность в закрытом положении. Внутри профиля идут специальные тяги, приводящие их в движения.

Преимущества поворотно-откидного окна:

• есть возможность регулировки потоков воздуха – в холодную погоду можно немного откинуть створку для исключения сквозняков;
• нет необходимости освобождать подоконник – в районах с умеренным климатом или при наличии сплит-системы окно можно открывать только в верхнее положение;
• не требуется ограничитель – в некоторых моделях есть возможность регулировки угла открывания створки.

Недостатков у поворотно-откидного механизма немного – к ним можно отнести более высокую стоимость и необходимость бережного отношения в процессе эксплуатации. Но эти минусы перекрывает отличное качество наших моделей, поэтому такие окна прослужат без нареканий заявленный период.

Глухие окна из пластикового профиля

В таких окнах отсутствует запорный механизм – поэтому они и называются глухими. Они представляют собой монолитную конструкцию, состоящую из профиля и стеклопакета. Эти модели можно изготовить почти любых размеров, но они проигрывают по удобству и практичности.

Тем не менее, глухие пластиковые окна часто заказывают благодаря следующим преимуществам:

• низкая цена – по сравнению с поворотно-откидным типом стоимость может отличаться почти в 2 раза;
• простота монтажа – окно легко устанавливается, не требуется регулировка;
• возможность использования подоконника – для расстановки цветов или бытового оборудования.

Глухие окна обычно устанавливают в частных домах первого этажа, при остеклении их чередуют с моделями с открывающимися створками. При таком подходе можно сэкономить часть средств, получив качество по приемлемой цене.

Недостатки глухих окон:

• трудности проветривания помещения – из-за отсутствия возможности открыть створку;
• сложности в обслуживании – требуется доступ к окну с улицы для его чистки и мытья.

Если все продумать и практично подойти вопросу остекления, можно установить глухие окна в некоторых частях дома. Для складских помещений с хорошей вентиляцией это будет отличным вариантом для утепления и защиты от непогоды.

Откидные окна ПВХ

Еще один вариант пластиковых окон – откидные модели, в них створка открывается только вертикальной позиции. По периферии находятся запорные механизмы, которые приводятся в движение специальными тягами. При необходимости устанавливается стопор, регулирующий положение створки.

Выбирают окна с откидным механизмом благодаря следующим преимуществам:

• удобство – на подоконнике можно расположить цветы, использовать его как рабочую полку;
• практичность – в районах со средним климатом или при установке кондиционера можно ограничиться такой конструкцией для планового проветривания помещения;
• безопасность – такие окна часто устанавливают при наличии в семье маленького ребенка.

Откидные окна ПВХ чаще всего заказывают для учебных и офисных зданий. Если помещение находится на теневой стороне, такой модели достаточно для обеспечения хорошей вентиляции.

Недостатки откидного механизма:

• сложности ухода – мытье наружной поверхности окна возможно только с улицы;
• цена – иногда лучше немного доплатить и установить окно с поворотно-откидным механизмом.

Окончательное решение по установке окна принимают хозяева. Если этой конструкции достаточно для проветривания и обеспечения микроклимата в помещении, можно сделать свой выбор в пользу такого остекления.

Схемы, виды и механизмы открывания пластиковых окон

Содержание:

• Виды открывания пластиковых окон
• Основные типы открывания пластиковых окон
• Как выбрать вариант открывания окон ПВХ?
• Можно ли изменить открывание пластикового окна?
• Как закрыть пластиковое окно, если оно неправильно открылось?

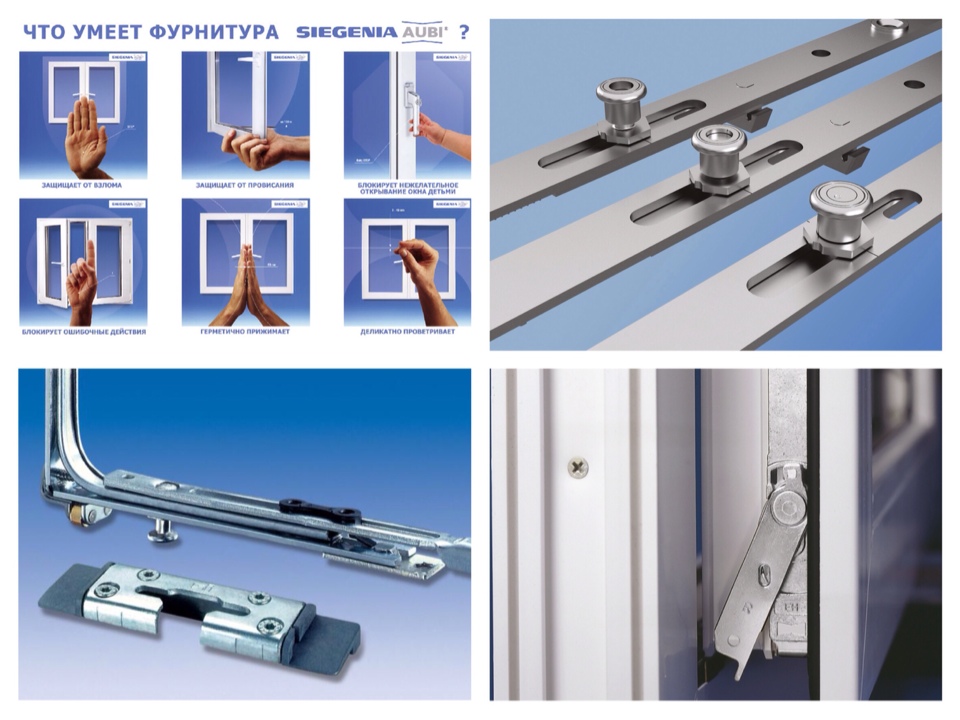

Ключевое значение при выборе схемы является качество фурнитуры. Он определяет плавность открывания-закрывания створки, а также количество рабочих циклов. Вне зависимости от варианта конструкции пластикового окна требуется регулярно обслуживать фурнитуру: очищать от пыли, грязи, смазывать. Профилактические мероприятия минимизируют риски преждевременного выхода из строя механизмов.

• Глухое пластиковое окно. Эти модели не имеют створок. Из-за отсутствия фурнитуры они дешевле, но не подходят для жилых пространств из-за невозможности проветривания. Поэтому глухие окна ПВХ подходят для установки в коридорах, прихожих. При наличии в комнате еще одного проема. Желательно сочетать их с открывающимися моделями. Из-за невозможности открыть створку возникают сложности с уходом. Если глухое окно располагается на высоте, то мыть его без помощи промышленных альпинистов небезопасно.
• Распашное окно ПВХ. Его створка открывается только в одном направлении — по горизонтали. Это удобно для ухода, позволяет проветривать комнату. Распашные окна могут иметь 1 или 2 створки с импостом. Также для остекления можно использования штульповое окно. Оно герметично закрывается. Штульп находится на одной из створок. Элемент способствует плотному закрытию конструкции.
• Поворотно-раздвижное окно. Блок состоит из глухой и раздвижной створки с выносной направляющей. Изделия используются для безрамного остекления.
• Откидное окно. Иногда его называют фрамужным. Эти конструкции стали альтернативой форточки, которая ранее использовалась для проветривания. Створка открывается только на себя. Навесы расположены в горизонтальном положении.
• Поворотно-откидное окно. Максимально функциональный вид. В этом варианте открывания пластикового окна имеется возможность работать сразу с двумя плоскостями. Иными словами, створка может открываться как по горизонтали, так и по вертикали. В откинутом положении створка отклоняется от рамы на 10-35°.
• Раздвижное окно. Конструкции часто устанавливают в небольших пространствах: лоджии, балконы, террасы. Створки раздвигаются как в горизонтальном, так и в вертикальном направлении. Это позволяет оставить свободным подоконник даже при проветривании.
• Складное окно. Его особенность — способность светопрозрачной вставки складываться полностью, оставляя проем свободным. Число секций в «гармошке» при этом не превышает 7. Их максимальный размер — 230х650 см.

Обилие способов открывания окон может ввести в заблуждение любого потребителя. Однако, ориентироваться необходимо на собственные предпочтения, необходимость проветривания, ширину проема в помещении. Определиться со способом открывания можно после вызова замерщика. Он предложит вам несколько вариантов, из которых вы сможете выбрать.

Модернизация окна — сложный и не всегда целесообразный процесс. Перед тем как начать его, сравните стоимость услуг с монтажом новых окон с нужным механизмом открывания. Если сумма будет примерно одинаковой, то лучше провести повторное остекление. Это гарантия герметичности системы, что важно для длительной эксплуатации.

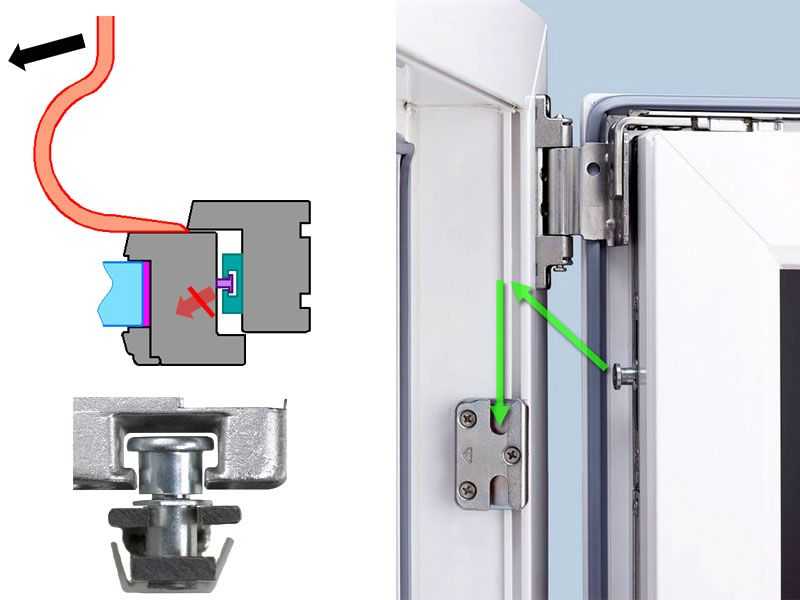

Если окно открылось сразу в двух положениях, то важно не паниковать. Попробуйте предпринять следующее:

• верните створку в закрытое положение. Для этого прижмите ее максимально к профилю. Следите за положением углов, которые должны оставаться в вертикальном положении. Если вы чувствуете некоторое сопротивление, то попробуйте приподнять створку;
• поверните ручку до горизонтального положения так, будто хотите распахнуть окно. После поднимите ее вверх до вертикального состояния, как при проветривании. После опустите ее в режим «закрыто»;
• аккуратно опустите створку. Она должна быть надежно зафиксирована в раме. После следует проверить, удалось ли вам наладить режим фурнитуры.

При возникновении затруднений на любом из этапов вызовите мастера. Он поможет вам устранить проблему с фурнитурой, не повредив ее.

22.02.2023   |   Автор: Дмитрий Андреев

Рубрика: Пластиковые окна
Просмотров: 752   |   Время чтения: 5 минут

Другие статьи по теме:

• Холодное остекление: плюсы и минусы
• Зенитные фонари: преимущества использования
• Теплое остекление: плюсы и минусы
• Конденсат и изморозь на окнах
• Как отмыть окна?! Основные правила

Алюминиевые накладки на деревянном окне

На что обратить внимание при покупке деревянных окон?

Деревянные окна и шумоизоляция – совместимо или нет?

• Москва

• Клин

• Солнечногорск

• Адрес центрального офиса продаж:

  109052, г. Москва, Рязанский пр-т, д. 3Б, 2-й этаж, каб. 205, бизнес-центр «БЦ-10» рядом МЦК «Нижегородская», тел.: +7 495 725-60-65 (многоканальный).

  График работы:
  пн-пт с 9:00 до 21:00,
  сб-вс с 9:00 до 20:00.

• Адрес офиса продаж «Евроокна» в Клину:

  141606, г. Клин, ул. Новая, д. 2,
  тел.: +7 495 725-60-65 (многоканальный).

  График работы:
  Ежедневно с 9:00 до 19:00

• Адрес офиса продаж «Евроокна» в Солнечногорске:

  141503, г. Солнечногорск, ул. Красная, д. 154, ТЦ «М-10», 1этаж,
  тел.: +7 495 725-60-65 (многоканальный).

  График работы:
  Ежедневно с 10:00 до 19:00.

Части наклонного двойного или одинарного окна – Window Hardware Direct

Сегодня мы рассмотрим различные части наклонного двойного или одинарного окна. Если вы ищете запасные части для своего наклонного окна или вам просто интересно, как работают наклонные окна, в этом посте вы найдете все, что вам нужно знать.

Различные части двустворчатого или одинарного окна

Створка

Начнем со створки окна. Створка окна — это просто та часть окна, которая удерживает стекло и удерживает его на месте. Как правило, створку можно перемещать вверх или вниз, но некоторые из них фиксируются. В одноподвесных окнах подвижной является только нижняя створка, в двустворчатых можно перемещать верхнюю и нижнюю створки. Оконные створки важны для конструкции окна. Если створка сконструирована или установлена ​​неправильно, со временем она может деформироваться и деформироваться, что приведет к неправильной герметизации окон, которые могут протекать или перестать запираться должным образом, снижая эффективность и безопасность вашего дома.

Балансы

Окно баланса является несколько скрытым компонентом. Расположенный сбоку окна, между створкой и рамой, оконный баланс помогает при подъеме створки, уравновешивая вес створки. Существует несколько различных типов весов, в том числе весы с блоком и полиспастом, весы со спиральным окном, весы с часовой пружиной, весы с постоянным усилием/лентой и весы со спиральной пружиной. Все эти типы балансов делают по сути одно и то же, только по-разному. Если ваши оконные противовесы повреждены или сломаны, ваше окно может открыться с трудом, не открываться вообще или может не оставаться открытым. Если вы хотите заменить свои весы, у нас есть руководства по установке балансов с блоками и талями и установке весов со спиральным окном. Во многих случаях противовесы наклонного окна располагаются внутри оконного косяка и косяка.

Расположение оконного балансира внутри оконного косяка

Косяк

Оконные косяки являются основными вертикальными частями, из которых состоят стороны окна. Косяки обеспечивают структурную поддержку окна и расположены внутри фактической оконной рамы. Много раз косяки оснащены косяками. Jambliner добавляет дополнительное уплотнение к окну. Джамблайнеры бывают разных вариаций, форм и размеров. Свяжитесь с нами для получения дополнительной информации о джамблинерах

Башмаки для поворотных замков

 Башмаки для поворотных замков используются только в наклоняемых окнах. Башмак шарнирного замка входит в канал косяка, и к нему крепятся спиральные противовесы. Кулачок башмака поворотного замка поворачивается и фиксируется, когда окно наклонено. Существует множество различных размеров и профилей башмаков с шарнирным замком. Свяжитесь с одним из наших экспертов, если вам нужна помощь в выборе подходящего башмака с шарнирным замком.

Расположение башмака шарнирного замка в косяке с прикрепленными спиральными противовесами

Поворотный стержень

 Поворотный стержень окна — это часть, которая позволяет окну наклоняться. Поворотный стержень входит в нижнюю часть створки, а один его конец входит в кулачок башмака поворотного замка. Как и в случае с туфлями с шарнирным замком, существует множество различных стилей и профилей, поэтому, если вы не знаете, что вам нужно, свяжитесь с одним из наших экспертов.

Расположение поворотного стержня в нижней части оконной створки

Защелки для наклона

Защелки для наклона окна предназначены для удержания наклонного окна в вертикальном положении. Большинство защелок изготавливаются из пластика, однако материал может варьироваться. Вообще говоря, существует три типа наклонных защелок: внутренние наклонные защелки, скользящие наклонные защелки и наклонные защелки, устанавливаемые на поверхность. Внутренние защелки наклона, как следует из названия, расположены внутри оконной створки и имеют небольшой ползунок или кнопку, которая используется для ее активации. Вставные откидные защелки вставляются в канал в верхней части створки, а накладные откидные защелки устанавливаются непосредственно на створку. При замене внутренней и задвижной защелок обычно требуется точное совпадение. В качестве альтернативы, поскольку накладные откидные защелки крепятся непосредственно к створке, их можно использовать для замены внутренних и вставных откидных защелок. Откидные защелки расположены как на верхней, так и на нижней створке двустворчатых окон.

Расположение защелок наклона окна на нижней створке

Вентиляционные упоры

Вентиляционные упоры или замки, или просто вентиляционные упоры, используются для предотвращения полного открытия створки и обычно встречаются на двойных подвесах окна. Вентиляционные упоры делают окно намного более безопасным. Если на вашем окне нет вентиляционных решеток, вы можете прикрепить оконную полосу BanditBar, которая приклеивается к стеклу и работает аналогичным образом.

Оконные форточки с BanditBar, прикрепленными к стеклу

Замок и фиксатор оконной створки

Замки и фиксаторы оконной створки расположены на верхней направляющей створки. Замок расположен на подвижной створке, а ответная планка – на противоположной стороне. Замки и ключи необходимы для обеспечения безопасности вашего дома. Они почти всегда сделаны из металла и их довольно легко заменить.



Это одни из наиболее часто встречающихся оконных деталей на одностворчатых и двустворчатых окнах. Каждое окно отличается и может содержать дополнительные части. Если вы не уверены, что это за часть, или не знаете, какая часть вам нужна, не стесняйтесь обращаться к нам или общаться с нами, и один из наших экспертов будет рад вам помочь.

Дополнительные статьи

Полное руководство по балансировке окон

Как измерить балансировку блоков и талей

Как измерить балансировку спирального окна

Краткое руководство по 7 типам окон

Руководство по типам и названиям окон

основные виды окон для вашего дома:

• Картинные окна
• Створчатые окна
• Эркер
• Одностворчатые окна
• Windows 9 с двойной подвеской0090
• Окна маркизы
• Горизонтальные раздвижные окна

Наш путеводитель по типам окон ниже расскажет о преимуществах каждого стиля окон.

Окна-картины

Окна-картины , как следует из названия, обеспечивают вид на улицу, и при желании их можно найти очень больших размеров. Оконные стекла могут иметь или не иметь вставки из металлических сеток , которые немного мешают обзору, но могут в некоторой степени снизить риск поломки (особенно для больших стекол).

Окна изображений обычно фиксированы , что означает, что они не открываются. Очевидно, что стационарное панорамное окно не обеспечивает вентиляцию, но постоянная герметизация имеет дополнительное преимущество в виде повышения энергоэффективности.

Створчатые окна

Створчатые окна открываются, как правило, путем вращения рукоятки в нижней части окна. Створчатые окна могут обеспечить отличную вентиляцию, потому что окно открывается целиком, в отличие от многих конструкций раздвижных окон. Кривошипной рукояткой, как правило, легко управлять одной рукой на расстоянии вытянутой руки, что означает, что их можно устанавливать в местах, которые находятся на высоте или в других труднодоступных местах.

Створчатые окна уплотнены со всех сторон распашной оконной панели, поэтому при прочих равных они обычно немного более энергоэффективны, чем раздвижные окна.

Хотя обычно можно ожидать, что качественные створчатые окна будут безотказно работать в течение всего срока службы, кривошипно-шатунный механизм на некоторых старых створчатых окнах может со временем изнашиваться и требовать ремонта. Еще один момент, который следует учитывать, заключается в том, что может быть трудно или невозможно добраться до внешней стороны оконных рам, чтобы очистить их (изнутри дома).

Эркеры

Эркеры постоянно выходят наружу (за стены дома) и состоят из нескольких наклонных оконных панелей. Эркеры, обычно встречающиеся на кухнях, могут обеспечить широкий периферийный вид, чего не могут сделать плоские окна.

Как правило, наклонные боковые окна можно открывать, обеспечивая хорошую вентиляцию.

Одноподвесные окна

Одноподвесные окна , обычно вертикальные ползунки , часто устанавливаются в небольших помещениях, таких как спальни или ванные комнаты. «Одиночное» зависание относится к тому факту, что только нижние створка открывается, в отличие от двустворчатых окон, в которых открываются оба окна.

Одностворчатые окна, как правило, дешевле, чем аналогичные двустворчатые окна.

Двустворчатые окна

Двустворчатые окна внешне похожи на одинарные окна в закрытом состоянии. Однако «двойная» навеска означает, что обе створки могут открываться. По понятным причинам двойное окно обеспечивает лучшую вентиляцию, чем одинарное окно аналогичного размера.

Хотя на приведенном здесь примере показан наклонный (или «распашной» ) стиль, двустворчатые окна также доступны в раздвижных вариантах (хотя обе створки раздвижной модели не могут открываться одновременно).

В некоторых ситуациях двойные окна могут быть безопаснее (чем одинарные) для тех, у кого есть маленькие дети или домашние животные, так как верхнее окно можно открыть, а нижнее остается запертым.

Маркизные окна

Маркизные окна представляют собой, по существу, створчатые окна, ориентированные на вертикальное открывание. Как и створчатые окна, тентовые окна обеспечивают хорошую вентиляцию и, как правило, хорошо герметизируются.

Окна-тенты часто можно найти в спальнях. Их также можно устанавливать в высоких или узких местах (например, над дверями или другими окнами), потому что кривошипно-шатунный механизм относительно прост в эксплуатации, даже если дотянуться до него.

Горизонтальные раздвижные окна

Горизонтальные раздвижные окна , вероятно, более распространены, чем любой другой стиль, потому что они универсальны и относительно экономичны. Горизонтальные раздвижные окна часто шире, чем вертикально открывающиеся одинарные или двойные окна.

Горизонтальные направляющие доступны в вариантах с одним ползунком или с двумя ползунками .

В отличие от некоторых створчатых или маркизных окон, горизонтальное раздвижное окно обычно легко очистить снаружи изнутри дома. С другой стороны, они, как правило, считаются немного менее энергоэффективными, чем распашные окна , и иногда могут накапливать грязь в своем скользящем канале.

Направляющая сменного окна для штата Вашингтон

Независимо от того, проводите ли вы мозговой штурм для своего следующего оконного проекта или просто пытаетесь определить окно в вашем доме, которое нуждается в замене, вот краткое руководство по распространенным стилям окон с некоторой базовой информацией о каждом типе окон.

Окна, открывающиеся вертикально

Есть 2 типа окон, которые открываются вертикально. Двухстворчатые окна имеют 2 створки, которые скользят вверх и вниз. Вы можете открыть верхнюю или нижнюю часть окна. Одностворчатые окна похожи, но только нижняя часть может двигаться вверх. Верхняя часть неподвижна. Вертикально открывающиеся раздвижные окна очень популярны в районе Большого Сиэтла из-за их удобства и универсальности.

Остались вопросы? Мы будем рады помочь, просто отправьте нам сообщение онлайн! В Lake Washington Windows & Doors мы стремимся сделать покупку окон простой и информативной — наша конечная цель — помочь нашим клиентам выбрать окна, которыми они будут довольны долгие годы.

Часто задаваемые вопросы о типах окон

Сколько существует типов окон?

Существует 7 очень распространенных типов окон для вашего дома.

• Изображение Windows
• Створчатые окна
• Эркер
• Одностворчатые окна
• Двустворчатые окна
• Окна маркизы
• Горизонтальные раздвижные окна

Но всего их более 18.

Какие окна лучше всего подходят для вашего дома?

Ответ на вопрос о лучших окнах для вашего дома зависит от того, где вы живете, стиля, который вы хотите, и ваших потребностей. Что касается брендов, мы предлагаем Andersen и Milgard.

Какие окна лучше всего подходят для звукоизоляции вашего дома?

Лучшими окнами для звукоизоляции дома являются любые ламинированные окна. Пластик между стеклами уменьшает шум и вибрацию, которые передаются через стекло.

Какие окна лучше всего подходят для растений?

Любое низкоэмиссионное стекло лучше всего подходит для растений.
