Виды плит перекрытия и их особенности

При возведении объектов различного назначения широко используются различные виды плит перекрытия. Они отличаются по исполнению и геометрическим параметрам. Чтобы не ошибиться, стоит познакомиться с основными разновидностями. Это позволит сделать выбор в пользу наиболее подходящего типа, исходя из назначения возводимого строения, его конфигурации, постоянной и переменной эксплуатационной нагрузки.

Что представляют собой плиты перекрытия?

Независимо от вида, плиты перекрытий представляют собой железобетонные изделия, изготавливаемые в заводских условиях и используемые для формирования горизонтальных несущих конструкций. Они позволяют разделить возводимое строение на отдельные этажи. В процессе эксплуатации воспринимают нагрузку, распределяют ее и передают на несущие элементы. Благодаря их наличию обеспечивается достаточная жесткость возводимого дома.

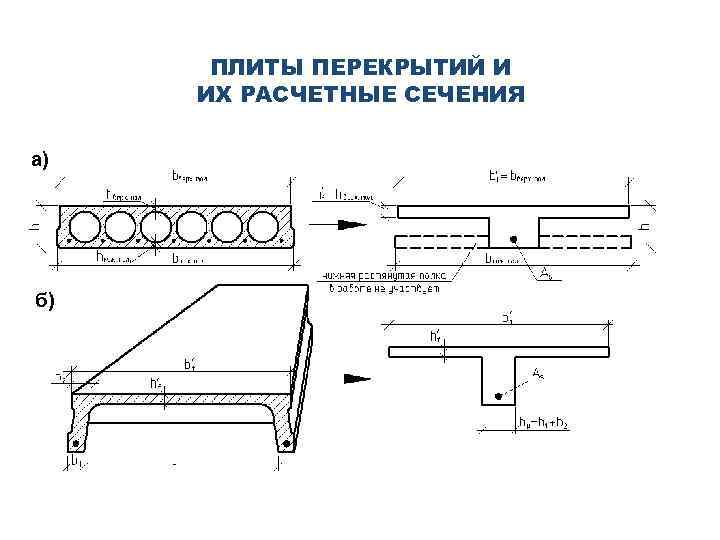

Классификация и маркировка плит

Для начала стоит разобраться, какие бывают бетонные плиты перекрытия. От этого зависит порядок монтажа и ряд других требований. Железобетонные изделия принято делить на:

• Сплошные, или монолитные. Этот вид плит перекрытия выполняется плоским с постоянным сечением. Верхняя поверхность идеально подходит для формирования чернового пола. Нижняя используется в качестве потолка и уже полностью готова под покраску. В процессе эксплуатации могут опираться всему контуру, а не только по двум сторонам. Востребованы при возведении высотных строений. Обладают высокой несущей способностью при низком коэффициенте шумоизоляции и большом весе.
• Пустотные. Внутри данного вида плит перекрытия имеются воздушные полости, позволяющие обеспечить достаточный уровень звуко- и теплоизоляции. Характеристики изделия напрямую зависят от геометрических параметров формируемых полостей. В зависимости от их размера меняется вес готовой конструкции, ее коэффициент звуко- и теплопроводности, а также прочностные характеристики. Широко используются при строительстве зданий из различных материалов.
• Ребристые. Данный вид плит перекрытий рассчитан на достаточно большую эксплуатационную нагрузку. У них имеются ребра жесткости, существенно повышающие прочностные свойства по сравнению с пустотными и сплошными аналогами. Используемые для армирования пруты подвергаются предварительному напряжению. Востребованы при строительстве зданий общественного и промышленного назначения, предполагающих использование каркасных конструкций. Производители предлагают всего три типоразмера ребристых моделей. При длине 5650 мм их ширина может быть 2985, 1485, 935 мм у П1, П2 и П3 соответственно. Толщина ЖБИ, изготовленного по ГОСТ, составляет 300 мм. Если производство осуществляется по техническим условиям ТУ, поперечный размер увеличивается до 400 мм. При одинаковых габаритных размерах вес изделий может отличаться. Все зависит от вида и плотности бетона, который использовался при производстве перекрытий.

Существующие виды плит перекрытий отличаются между собой по характеристикам и исполнению. Для удобства пользователя производители наносят на готовые ЖБИ маркировку, позволяющую получить всю необходимую информацию. Она представляет собой набор букв и цифр, значение которых позволяют точно определить актуальные для строительства данные.

Маркировка обычно начинается с буквенного обозначения, указывающего на вид плит перекрытия. Для обозначения монолитных используют буквы П, ПП, ПТС. Сплошные ребристые обозначают ПГ, ПР. Если предусматриваются проемы для вентиляции, используется маркировка ПВ. Изделия с отверстиями с фонарями маркируют ПС, ПФ. Ребристые для легкосбрасываемой кровли обозначаются ПЛ.

После букв в маркировке идут цифры, которые указывают на геометрические параметры: длину и ширину. Размерность указывается в дециметрах. Приведенный размер отличается от реального на 20 мм. Так, если первое число в маркировке 42, это означает, что длина равно 42 дм. На самом деле длина железобетонного изделия составляет 4180 мм. При указании в маркировке ширины также используется дециметры. Реальные параметры отличаются от нормируемых на 10 мм.

После геометрических параметров определенного вида плит перекрытий в маркировке следует допустимая нагрузка. Она приводится в центнерах на квадрат. Если модель со стандартными параметрами не способна справиться с эксплуатационной нагрузкой, возможно использование ЖБИ с повышенной нагрузкой.

В самом конце также могут присутствовать буквенные обозначения:

• AtV, указывающее на использование усиленной арматуры при производстве данного виды плит перекрытия. В некоторых случаях производитель указывает на конкретные типы армирующих элементов, которые использовались в процессе производства.
• А. Модель поставляется с уплотняющими вкладышами на торцах.
• Т. Требуемая прочность достигается за счет использования тяжелого бетона.

Кроме перечисленных данных на боковых поверхностях некоторых видов плит перекрытия может приводится и другая информация. Ее можно условно разделить три блока:

• Основной. Содержит сведения о марке выбранного изделия, товарном знаке производителя, приводится его наименование, ставится штамп о прохождении техконтроля.
• Информационный. Отражает массу изделия и дату, когда оно было произведено.
• Монтажный. По нему можно определить, где находится верх данного вида плит перекрытия, в каких местах должны располагаться опоры и строповка. Приводятся данные об установочных рисках.

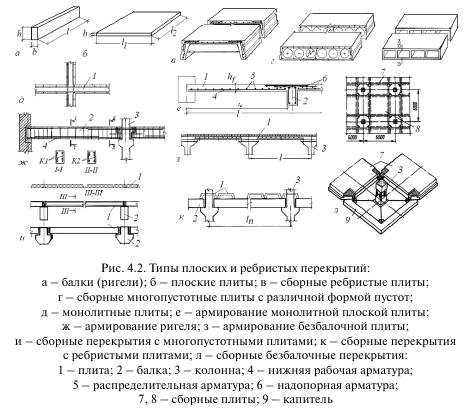

Разновидности плит

По конструктивному исполнению существующие разновидности можно разделить на:

• Монолитные. Не имеют пустот внутри.

• Сборные железобетонные.

Монолитное изделие заливается на строительной площадке. Его формируют в следующей последовательности:

• монтируется опалубка;
• устанавливается армирующий каркас;
• заливается бетонная смесь с подходящими прочностными характеристиками.

Данный вид плит перекрытий используется в том случае, когда у возводимого дома имеется каркас, формируемый с использованием монолитного бетона. Возможно использование сборного каркаса.

Данная разновидность позволяет:

• Оптимизировать затраты на закупку материала, так как конструкция формируется непосредственно на строительной площадке. Если достаточно точно рассчитать объем изготавливаемого элемента, можно закупить бетонную смесь в требуемом количестве.
• Сформировать надежную и герметичную конструкцию, не имеющую швов. Последние часто являются концентраторами напряжений, начиная с которых разрушаются ЖБИ.
• Обеспечить продолжительный срок службы возводимого строения.

Из недостатков следует отметить

• Сезонность изготовления. В холодное время года формование монолитного вида плит перекрытий затруднено либо обходится дорого.
• Трудоемкость формования и увеличение сроков строительства, так как приходится ждать, пока залитая бетонная смесь наберет необходимую конструктивную прочность.
• Повышенные требования к квалификации и опыту исполнителей и используемых материалов. Это бывает достаточно сложно обеспечить в условиях строительной площадки.

Сборные изготавливаются в заводских условиях. Технология производства прописана в нормативных документах. Их геометрические параметры и эксплуатационные характеристики строго регламентированы. Данный вид плит перекрытий изготавливается на ЖБК и ЖБИ. Здесь он набирает достаточную прочность. Полностью готовый конструктивный элемент доставляется на строительную площадку и монтируется.

Полностью отвечающие нормативным требованиям изделия имеют небольшой недостаток, которым является незначительный перерасход рабочей смеси. Кроме того, по сравнению с монолитными аналогами они получаются менее жесткими. А потому действующие усилия должны быть намного ниже. Однако перечисленные недостатки данного вида плит перекрытий полностью перекрываются их достоинствами:

• стабильность прочностных характеристик, которые можно обеспечить только в заводских условиях;
• сокращение сроков выполнения монтажных работ, так как отпадает необходимость в ожидании застывания бетонной смеси;
• возможность круглогодичного строительства без существенного увеличения затрат;
• большой ассортимент.

На сайтах заводов-изготовителей можно увидеть фото выпускаемых видов плит перекрытий и их отличительные особенности. Это позволяет подобрать готовый элемент с учетом геометрических параметров возводимого строения. В результате формируется горизонтальная поверхность. Свободное пространство может быть залито непосредственно на строительной площадке.

Отличительные особенности

Процесс производства ЖБИ может отличаться. Существующие виды плит перекрытий серий ПБ и ПК имеют ряд отличительных особенностей. К таковым относят:

• Разную технологию изготовления. Для формообразования ПБ используется безопалубочная технология. Серия ПК получается в результате опалубочного формования.
• Ограничения по длине. Использование безопалубочной технологии при производстве первого вида плит перекрытий позволяет обеспечить максимальную длину до 10,8 м. При заливке в опалубку максимальная длина ограничивается 7,2 м.
• Несущая способность. Во многом зависит от используемого при производстве сырья. ПБ способны выдержать 300 – 1600 кг/м2. У стандартных ПК предельная нагрузка 800 кг/м2. При изготовлении по спецзаказу предельное значение увеличивается до 1250 кг/м2.
• Состояние поверхности. Идеально гладкая поверхность ПБ с минимальным количеством механических повреждений значительно упрощает последующее выполнение отделочных работ. Использование металлической опалубки при формовании ПК значительно ухудшает качество поверхностного слоя. Как следствие, в последующем приходится предусматривать дополнительные операции для достижения желаемого качества поверхностного слоя.
• Порядок армирования. Для обеспечения достаточно уровня прочностных свойств используют арматуру. В тех видах плит перекрытий, длина которых не превышает 4,2 м, в качестве усиливающего элемента используется арматурная сетка. При больших габаритах для нижнего армирования используется предварительно напряженная арматура.
• Резка. Формообразование элементов нужного типоразмера осуществляется в заводских условиях. Резка на строительной площадке не рекомендуется.
• Марка бетона. У каждого вида плит перекрытий она своя. Если для ПБ используется марка М400 – М500, то для ПК применяется М200 – М400.

Расчет количества плит и их размеров

Характеристики и размеры плит перекрытия могут существенно отличаться. Как правило, требуемая разновидность и геометрические параметры определяются на этапе проектирования дома. Чаще всего планировка будущего здания подгоняется под стандартные параметры. Если же по каким-то причинам этого сделано не было, надо будет произвести расчет выбранного вида плит перекрытий самостоятельно, учтя ряд особенностей:

• Длина рассчитывается с учетом расстояния между противоположными стенами. К найденному значению прибавляется двойная глубина опирания для получения промежуточного значения.
• Для удобства расчетов производят раскладку на листе, прочерчивая каждую деталь в масштабе. При этом обязательно соотносится расстояние между несущими стенками и доступная ширина.

Для заделки швов между уложенными железобетонными изделиями используется цементно-песчаный раствор. Если зазор получается достаточно большим, используется цемент. Если не удается сформировать поверхность из ЖБИ со стандартными габаритами, в этом случае можно прибегнуть к монолитной заливке, чтобы полностью заполнить свободное пространство. При этом обязательно выполняется предварительно армирование для обеспечения необходимой прочности, жесткости конструкции. Таким образом удается сформировать горизонтальную поверхность из стандартного вида плит перекрытий в здании с нестандартной конфигурацией.

Бетонные плиты: виды, характеристики, применение

Бетонные плиты можно разделить на несколько больших групп: крупные — дорожные, аэродромные, покрытий и перекрытий, более мелкие — укрепления откосов, переходные и лежни. Особенности плиты — прямоугольная или близкая к ней форма и горизонтальное проектное положение. В редких случаях, причём это касается не всех видов продукции, допускается укладка под углом.

Дорожные бетонные плиты (ПДН)

Бетонные дорожные плиты предназначены для устройства временного или постоянного сборного покрытия дорог, площадок, подъездных путей. Сферы применения: промышленные и военные объекты, инженерное, жилищное, индивидуальное строительство. Материал изготовления ПДН — бетон марки М300 или выше, стальная арматура.

Рис. 1. Укладка дорожной плиты

Для строительства постоянных дорог предназначены изделия 1П, для временных покрытий — 2П. Разница — в бетоне и армировании: 1П делают из бетона класса В30, а для изготовления 2П используется В22,5. Этими отличиями обусловлена неодинаковая несущая способность.

Армирование осуществляется согласно ТУ или ГОСТ 21924.3-84. Отличия — в марках и диаметре арматуры, расположении сеток, каркасов и отдельных стержней.

Стандартные размеры дорожных бетонных плит: высота — 140-220 мм, ширина — 900-2750 мм, длина — 1750-6000 мм, вес — 0,92-4,08 тонн.

Рис.2. Плита дорожная 1П18.18.30

Особенности маркировки, отражающие геометрическую форму:

• ПТ (плита трапецеидальная) — железобетонное изделие с плоской трапециевидной поверхностью;
• ППШ, ДПШ, ПШП, ПШД, ПШ — продукция шестиугольной формы, а также доборные элементы;
• П — изделие прямоугольной формы, наиболее востребованное в дорожном строительстве, разновидности — ПББ и ПБ, с двумя и одним бортом соответственно.

В маркировке прямоугольных изделий указывают длину и ширину в дециметрах, шестиугольных — диагональ, трапецеидальных — длину.

Аэродромные плиты

Бетонная аэродромная плита обозначается аббревиатурой ПАГ. Изделия были спроектированы для строительства аэродромов, военных полигонов, плацдармов, складов и трасс для крупнотоннажного транспорта. Поскольку эти ЖБИ обладают повышенной износостойкостью, прочностью и морозостойкостью, со временем их начали использовать для сооружения автомагистралей, грузовых площадок, мостов.

Бетонные плиты ПАГ изготавливают в соответствии с требованиями ГОСТ 25912-2015 и по рабочим чертежам технической документации.

Основные характеристики:

• класс бетона по прочности на сжатие — В30 (М350-М400), морозостойкость — F200, коэффициент водонепроницаемости — W6;
• расчётная нагрузка — 75000 кг/м2, сейсмостойкость — до 7 баллов по шкале Рихтера;
• армирующие сетки — сталь ВрI, армирующий каркас — ненапрягаемая сталь классов А-II, А-III, Ат-IIIC, напрягаемая арматура классов А-IV, Ат-IV, Ат-IVC, А-V, A-V.

Популярные аэродромные бетонные плиты и их особенности:

• ПАГ-14. Длина изделия — 6000 мм, высота —140 мм, ширина — 2000 мм, объём бетона — 1,68 куб м, масса — 4,2 т.
• ПАГ-18. Масса плиты — 5,4 т, объём бетона — 2,16 куб. м, ширина — 2000 мм, длина — 6000 м, высота — 180 мм.
• ПАГ-20. Продукция имеет высоту 200 мм, для изготовления одной плиты требуется 2,4 куб. м бетона. Длина — 6000 мм, высота — 200 мм, ширина — 2000 мм.

ПАГ укладывают на подготовленное основание. Монтаж непосредственно на грунт не допускается.

Рис. 3. ПАГ-14

Классификация бетонных плит перекрытий

Бетонные плиты перекрытий выпускаются по ГОСТ 26434-215 и подразделяются на многопустотные (1ПК, 2ПК, ПБ) и однослойные сплошные (1П и 2П). Также заводы выпускают плиты ПНО (облегчённые) и НВ (без монтажных петель и закладных). Многопустотная продукция различается толщиной, формой и диаметром пустот, способом опирания. Плита может иметь толщину 160, 220, 260 или 300 мм, пустоты — круглые, полукруглые, овальные, грушевидные. Изделие предназначается для опирания по 2, 3 или 4 сторонам.

Панели ПК

Рис. 4. Плиты перекрытия

Бетонные плиты ПК используются в строительстве наиболее часто. Сферы применения: строительство многоэтажных домов, зданий и сооружений, односкатных крыш гаражей и сараев, устройство защитных конструкций для теплотрасс. Также ПК используют в качестве фундамента под беседки и ограждения.

Сквозные пустоты полукруглой, круглой или овальной формы располагаются вдоль, по всей длине. ПК — базовый вариант с опиранием по 2 сторонам, ПКТ опирается по 3 сторонам, ПКК — по 4.

Назначение многопустотных плит — устройство горизонтальных перекрытий в многоэтажных зданиях, включая коммерческие, жилые и административные. В пустоты помещают инженерные коммуникации.

Основные достоинства многопустотных бетонных плит:

• Уменьшенная масса по сравнению со сплошными ЖБИ. Нагрузка на несущие стены ниже, чем при использовании плит без пустот, поэтому ПК востребованы в многоэтажном строительстве.
• Шумоизоляционные свойства. Благодаря воздушным карманам плиты снижают уровень шума, проникающего из помещений, расположенных этажом выше или ниже.
• Теплоизоляционные характеристики. Воздух обладает низкой теплопроводностью, поэтому в помещении с многопустотными перекрытиями лучше удерживается тепло.

Продукция длиной до 4,2 м армируется обычной сеткой, а для укрепления более длинных изделий используют предварительно напряженную арматуру. Для усиления торцов по краям устанавливают вертикальные сетки.

ПБ

Рис. 5. Плита 1ПБ

Бетонные многопустотные плиты ПБ производятся по рабочим чертежам серии ИЖ 976 методом непрерывного безопалубочного формования. Для них предусмотрено опирание только по 2 сторонам. Глубина опирания — от 9 до 15 см. Ширина ЖБИ — 1000, 1200 1500 мм, высота — 220 мм, длина может быть любой в диапазоне от 1 до 10,8 м. Сфера применения: покрытие и перекрытие монолитных и кирпичных зданий общего, гражданского и жилого назначения.

Основные характеристики:

• Материал изготовления — тяжёлый бетон марки М400, класс по прочности на сжатие В30.
• Типы безопалубочной технологии, применяемые в России, — виброформование «в один приём», двухслойное сплитформование, экструзия.
• Базовая расчётная нагрузка (типовая) — 800 кгс/м, под заказ возможно изготовление продукции, рассчитанной на нагрузку от 300 до 2100 кгс/м.

Железобетонные плиты ПБ армируются продольно, поэтому их можно разрезать как поперёк, так и по диагонали без ухудшения прочностных характеристик.

ПНО

Рис. 6. Плита ПНО

Облегчённые изделия ПНО выпускаются по ГОСТ 9561 и дополнению к серии 1.141-1, вып. 39. Особенность этих бетонных плит — уменьшенная толщина, которая составляет всего 160 мм против стандартных 220 мм. Изделия предназначены дл строительства зданий высотой до 3 этажей включительно. Несущая способность — от 300 до 800 кгс/м2.

Стандартные габариты: длина — 1600-6300 мм, ширина — 1000-1500 мм. В плите есть сквозные продольные пустоты, благодаря которым она обладает повышенными шумо- и теплоизоляционными характеристиками и меньшим весом по сравнению со сплошными изделиями аналогичных габаритов. Возможна резка бетонной плиты поперёк и под углом.

НВ

Продукция НВ (настил внутренний) изготавливается безопалубочным методом экструзии из бетона марки М500, класс по прочности на сжатие — В45,5. Внутри по всей длине расположены овальные пустоты. Однорядное армирование выполняется стальными канатами К7.

Изделие формируется посредством давления, при этом бетон сильно уплотняется, за счёт чего изделие приобретает повышенную прочность при сравнительно небольшом весе. Допускается резка поперёк и под углом 45 градусов.

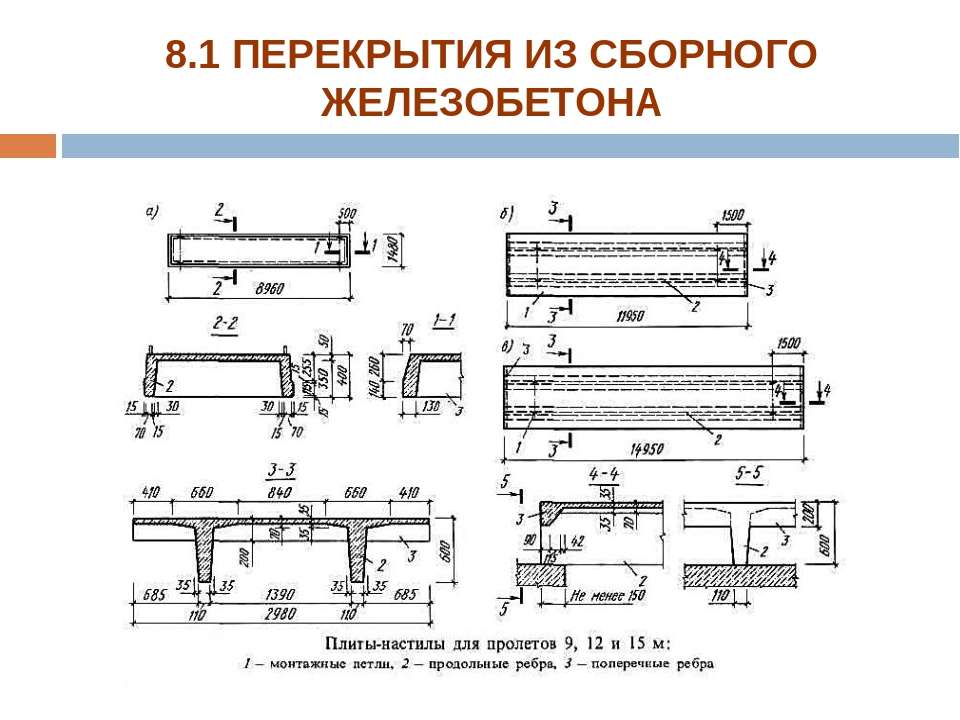

Плиты покрытий (ребристые)

Бетонные ребристые плиты — это широкая группа изделий, применяемых в строительстве панельных домов с плоской крышей, промышленных зданий и сооружений без чердака, общественных объектов. В ЖБ изделиях предусмотрены вспомогательные элементы, расположенные продольно и поперечно, благодаря которым обеспечивается стойкость к повышенным нагрузкам на изгиб.

Область применения ограничена созданием чердачных и крышных перекрытий, т. к. из-за выступающих балок невозможно устройство плоского потолка. ЖБИ выдерживают не только значительные весовые нагрузки, но и перепады температуры, влажность, длительное воздействие химически агрессивных сред. Плита имеет П-образное сечение, может быть изготовлена с проёмом в полке или без него.

Особенности:

• Материал — тяжёлый, конструкционный лёгкий или плотный силикатный бетон. Чаще используется тяжёлый (марка М200, класс по прочности на сжатие В15 или выше). Согласно ГОСТ 26633, в смесь могут быть добавлены присадки для повышения гидрофобной защиты.
• Морозостойкость — не ниже F75-F100, класс водонепроницаемости — W4 до W6, исходя из проектных требований. Водопоглощение — до 5% от общей массы.
• Маркировка состоит из таких элементов: сокращённое наименование, диаметр отверстия (если оно есть), длина и ширина в дециметрах, расчётная нагрузка, класс арматуры.

Другие виды

Прочие виды железобетонных плит: переходные, укрепления откосов, лежни. Они изготавливаются из тяжёлого бетона марки М400, класс по прочности на сжатие — В30, водонепроницаемость — W8, морозостойкость — F200-F300.

Лежень — плоское прямоугольное изделие для дорожного строительства. Назначение: сопряжение инженерных конструкций с насыпями и дамбами. С торцов, с обеих сторон или только с одной, может быть предусмотрен выпуск арматуры, предназначенный для прочного соединения с другими элементами.

Рис. 7. Лежень

Плиты переходные в целом имеют такое же назначение, как и лежни, только последние служат фундаментным основанием. Различают прямые (П) и косые (ПК) изделия. ПК имеют уклон торца под углом 50-75°, их укладывают в местах, где дорога и другое сооружение (мост, тоннель) образуют косое пересечение.

Плиты укрепления откосов — квадратные и прямоугольные изделия. Типы: П-1, П-2, П-1К, ПБ-1, Б-8 со скошенными углами. Сфера применения — дорожное строительство, назначение — защита склонов насыпей автодорог от сползания, поддержание проезжей части и грунтового основания в неподвижном положении. Для образования зелёного склона укладывают решетчатые изделия ПР-3и: после монтажа ячейки засыпают грунтом и засевают травой.

20 типов плит, используемых в строительстве

Плита является одним из наиболее важных элементов конструкции. Узнайте о различных типах плит в этой статье.

Плиты представляют собой плоские горизонтальные конструктивные элементы из железобетона, воспринимающие нагрузку и передающие ее через балки на колонны и фундаменты на грунт под ними. Плиты используются как в несущих конструкциях, так и в каркасных конструкциях.

В несущей конструкции нагрузка передается от плиты к несущим стенам. Толщина плиты варьируется от 100 мм до 500 мм. На практике существует 20 различных типов плит, которые обсуждаются в этой статье.

Методы изготовления плит отличаются друг от друга. В зависимости от условий поддержки плита может быть просто поддерживаемой плитой, консольной плитой или непрерывной плитой.

Перекрытие может быть перекрытием или перекрытием крыши. Временная нагрузка, действующая на плиты перекрытия, больше, чем на плиты крыши. Таким образом, плиты перекрытия сильно армированы по сравнению с плитами крыши.

Типы плит

1. Обычная плита

Плита, поддерживаемая балками и колоннами, называется обычной плитой. В обычной плите толщина плиты мала, но толщина балки велика. Нагрузка передается от плиты к балке, а затем от балки к колонне.

Эти типы плит снабжены армированием, где горизонтальный стержень называется основной арматурой, а вертикальный стержень называется распределительным стержнем. Обычные плиты бывают двух видов.

• Односторонняя плита
• Двусторонняя плита.

а. Односторонняя плита

Односторонняя плита представляет собой обычную горизонтальную плиту прямоугольной формы, поддерживаемую балками с двух из четырех сторон. Плиты опираются на балки напротив друг друга. Следовательно, отклоненная форма цилиндрическая.

В плитах с одним из способов более длинный пролет более чем в два раза превышает более короткий пролет. Отношение более длинного пролета к более короткому больше двух. В результате более короткий пролет подвергается изгибу.

Основное усиление предусмотрено в более коротких направлениях для сопротивления изгибу, а вспомогательное усиление предусмотрено в более длинном направлении.

Применение: Плита Veranda. Прогиб одностороннего перекрытия

b. Двухсторонняя плита

Двусторонние плиты также представляют собой обычные плиты в основном прямоугольной формы, поддерживаемые со всех четырех сторон балки. В двусторонних плитах более длинный пролет менее чем в два раза превышает более короткий. Отношение более длинного пролета к более короткому меньше двух. Изогнутая форма плиты напоминает форму тарелки или блюдца.

В этом случае изгибу подвергаются как более короткая, так и более длинная стороны. Таким образом, основное усиление будет обеспечиваться в обоих направлениях в зависимости от величины изгиба. Двусторонние плиты экономичны до размера 6м x 6м. Кроме того, количество стали, используемой в двусторонней плите, больше, чем в односторонней плите.

Заявка

Большинство квартир, многоэтажных домов.

Прогиб в двухсторонней плите

3. Плоская плита

В отличие от обычных плит, в плоских плитах нагрузки не передаются с плит на балки. В плоских плитах нагрузки передаются непосредственно на колонны. Система плоских пластин может быть односторонней или двусторонней в зависимости от плана проектирования.

Система плоского пола

Применение

Подземный паркинг, многоэтажные дома

4. Плоская плита

Плоские плиты представляют собой модифицированную версию плоских плит с оголовком колонны и/или откидной панелью, залитой монолитно с плитой. В плоских плитах нет балок, но откидные панели и оголовки колонн будут плавно передавать нагрузки на колонны.

Откидные панели имеют квадратную или прямоугольную форму и повышают прочность плиты на сдвиг. Откидные панели добавляют прогиб плите и, таким образом, минимизируют прогибы.

Верхние части колонн располагаются под откидными панелями и в основном имеют наклон, чтобы соответствовать размерам колонны. Плоская плита может иметь либо оголовок колонны, либо откидную панель, либо и то, и другое.

Плоские плиты наиболее популярны в нетрадиционных конструкциях без симметрии колонн. Головки колонн и откидные панели действуют как специальная балка, ограниченная этим конкретным пространством. Однако опалубка усложняется из-за необходимости использования оголовков колонн и откидных панелей.

Применение

Эти типы плит используются в подземных паркингах и несимметричных зданиях.

5. Вафельные плиты или решетчатые плиты

Вафельные плиты представляют собой легкие плиты с полыми решетчатыми системами на потолке. Система полых решеток снижает собственный вес плиты без ущерба для ее структурной устойчивости.

Решетки расположены через равные промежутки и передают нагрузку сверху на балки. Пространство между ребрами иногда рассматривается как балка и армируется для увеличения жесткости плиты на изгиб.

Благодаря своему легкому весу они легко преодолевают большие расстояния. Вафельные плиты могут иметь решетчатую систему или балочную систему, в которой полосы балок проходят через плиты. Решетки могут быть любой формы – квадратной, прямоугольной, треугольной и т.д.,

Применение

Эти типы плит используются в общественных зданиях, музеях, аэропортах и ​​т. д.,

6. Ребристая плита

Ребристые плиты очень похожи на вафельные плиты, но их часто ошибочно принимают за одно и то же. Ребристая плита имеет широкие решетки или полосы балок в софите балки, тогда как вафельная плита имеет более глубокие соответствующие части.

Ребристые плиты, такие как вафельные плиты, являются гибкими, легкими в сечении, экономичными и могут быть изготовлены для более длинных пролетов. У них те же преимущества и недостатки, что и у вафельных или решетчатых плит.

Применение

Общественные здания, музеи, галереи.

7. Пустотная плита перекрытий

Пустотные плиты перекрытий представляют собой специальные типы сборных железобетонных плит, в которых используются основные принципы напряжения, разработанные в разделе для проектирования. Бетон отвечает за сжатие, а сталь — за растяжение. Для бетона в зоне растяжения нет конкретного применения, кроме как для обеспечения сплошного сечения.

Принимая во внимание этот принцип, пустотелая плита перекрытия не обеспечивает бетонирование в зоне растяжения. Он снабжен минимальным количеством бетона, чтобы удерживать стальную арматуру на месте. Полая плита перекрытия может быть предварительно напряженной или ненапряженной.

Применение

Мосты, стеновые панели, многоэтажные сборные дома.

8. Плита пузырчатого настила

Плиты пузырчатого настила представляют собой полые плиты, в которых бетон в зоне растяжения заменен переработанным полиэтиленом высокой плотности или пластиковыми шариками из полиэтилена высокой плотности. Плиты пузырчатого настила используют тот же принцип, что и пустотелые плиты. Бетон в растянутой зоне сечения не имеет конструктивного значения.

Удаление этого бетона не повлияет на способность конструкции выдерживать действующие на нее нагрузки. Плиты пузырчатого настила могут уменьшить количество бетона в плите с 40% до 60%. Это уменьшает собственный вес конструкции, а также экономит затраты.

Плиты пузырчатого настила Строительство

Применение

Плиты пузырчатого настила в основном используются в общественных зданиях, высотных зданиях.

9. Плита Hardy

Плиты Hardy представляют собой особые типы плит, состоящие из прочных кирпичей, равномерно уложенных внутри них. Прочные кирпичи представляют собой полые блоки из бетона. Глубина выносливых кирпичей обычно не менее 200 мм. Таким образом, увеличивается глубина плиты.

Укладываются опалубки, поверх которых рядами с промежутком укладываются крепкие кирпичи. Это пространство между прочными блоками рассматривается как небольшие балки. Внутри этих ребер укладывается арматура, заливается бетон и плита отливается монолитно. В основном используется в регионах с высокой температурой.

Приложения

Больницы, офисные здания, жилые дома и общественные здания.

10. Купольная плита

Купольные плиты имеют полусферическую форму и используются в основном для улучшения обзора конструкции. В древности большинство сооружений строились таким образом, что на конструкцию действовали только сжимающие силы.

До изобретения стали не существовало материалов, способных противостоять растяжению. Поэтому нагрузка передавалась за счет осевого сжатия, как в куполах. В современную эпоху открытие стали привело к созданию тонких сечений куполов.

Строительство купольных плит

Применение

Эти бетонные плиты преимущественно используются в монументальных зданиях, музеях, залах для медитаций, галереях и религиозных сооружениях.

11. Плита скатной крыши

Железобетонные скатные крыши представляют собой наклонные плиты, наиболее предпочтительные для регионов с большим количеством осадков. Самая распространенная форма скатной крыши – треугольная. Для обеспечения ровной конструкции скатных крыш необходимо заранее сделать правильный расчет.

Конструкция из скатных крыш

Области применения

Эти типы бетонных плит используются на курортах, в общественных зданиях и ресторанах.

12. Плиты с последующим натяжением

Предварительно напряженные плиты обычно используются при строительстве сборных зданий. Предварительно напряженные плиты с последующим натяжением имеют каналы, в которых в дополнение к обычной арматуре проходят высокопрочные стальные арматуры.

Стальные арматуры предварительно напрягаются и закрепляются на концах после затвердевания бетонной плиты. Это называется постнатяжением. Постнапряженные плиты в основном сборные и имеют различную форму.

Плиты с постнапряжением

13. Плиты с предварительным напряжением

Плиты с предварительным натяжением подвергаются предварительному напряжению до затвердевания бетона. Натягиваются высокопрочные сухожилия и отливается плита. После того, как плита достаточно затвердеет, предварительно напряженные пряди обрезаются, и напряжение передается на плиту.

Плиты с предварительным напряжением аналогичны плитам с пост-напряжением, за исключением части предварительного напряжения. У них те же преимущества и недостатки. Тем не менее, плиты с пост-напряжением широко используются из-за их способности быть отлитыми за более короткий период времени.

14. Сборные плиты

Сборные плиты отливают в производстве или на строительной площадке и транспортируют к месту строительства. Сборные плиты могут быть следующих типов:

• Предварительно напряженные плиты
• Плиты после натяжения
• Пустотные плиты
• Ребристые плиты

Применение

Высотные здания для быстрого строительства.

15. Арочная плита

Арочные плиты в основном используются в мостах. Арки, как и купола, передают нагрузки за счет осевого сжатия. В мостах предусмотрены арки, чтобы противостоять ветровым нагрузкам, действующим на мост. В древности арки строили в каменной кладке, но современные разработки рождают армированные криволинейные арочные плиты.

Применение

Эти типы плит используются в мостах, зданиях и туннелях.

16. Консольная плита

Консольные плиты, как следует из названия, закреплены на одном конце и свободны на другом конце. Прогиб консольных плит больше, чем у других плит из-за их опоры. Отличным примером консольных плит являются балконы.

Основная арматура предусмотрена в выступающем наружу пролете. Вторичное армирование предусмотрено по всей длине плиты. В железобетонных работах консольные плиты не должны удлиняться более чем на 4 фута.

Консольная плитаОгромная консольная плита

Применение

Консольные плиты в основном используются в жилых домах.

17. Низкая плита крыши

Низкие плиты крыши также называются чердаками и устанавливаются на уровне подоконника здания. Низкая кровельная плита представляет собой консольную плиту, которая устанавливается над дверями и окнами в целях хранения. Низкая плита крыши сооружается при возведении перемычки.

Приложения

Жилые здания складского назначения.

18. Утопленная плита

Утопленные плиты – это плиты, которые устанавливаются под ванными комнатами и туалетами. Уровень плиты ниже ванных комнат уменьшен, чтобы разделить уровень между сухими и влажными участками. Утопленные плиты также должны использоваться для покрытия канализационных труб и фитингов.

Утопленные плиты предусмотрены в зданиях с одинаковой планировкой. Уровень плиты может быть увеличен или уменьшен в зависимости от необходимости. Особое внимание следует уделить проверке утечки воды в трубах.

Конструкция из утопленных плит

Применение

Эти типы плит используются в ванных комнатах, туалетах, санузлах и подсобных помещениях.

19. Плита на уклоне или плита уклона:

Плита на уклоне Плита уклона, также известная как плита уклона, сооружается на уровне земли и в основном поддерживается почвой или землей под ним. Большинство перекрытий цокольных этажей являются плитами выравнивания.

Перед сооружением выравнивающих плит нижний слой земли должен быть надлежащим образом уплотнен для предотвращения неравномерной осадки в будущем. Нижний слой состоит из хорошо утрамбованного гравия и гидроизоляционных материалов.

Толщина плиты должна быть не менее 100 мм и должна увеличиваться к краям для повышения структурной целостности плиты. В отличие от обычных плит, градуированные плиты не всегда требуют армирования, но потребуют компенсационных швов.

Строительство плит класса

Применение

Эти типы бетонных плит используются для открытых парковок и цокольных этажей.

20. Композитная плита

Элемент считается составным, если он состоит из двух или более материалов. Композитная плита состоит из бетона и стального настила.

Стальной настил трапециевидной, прямоугольной или многозаходной формы также используется в качестве опалубки, поверх которой можно укладывать и бетонировать арматурные каркасы. Внедрение стального настила повышает устойчивость к кручению при выпучивании.

Применение

Стальные конструкции, высотные здания.

Читайте также

Типы цемента, используемого в строительстве

Типы кирпича, используемого в строительстве

Типы бетона, используемого в строительстве

---

Для получения дополнительных обновлений, как наша Страница Facebook и присоединяйтесь к нашему каналу Telegram .

---

Типы плит — подробный обзор типов, дизайна и конструкции

В качестве укрытия или для размещения используются различные типы плит. Плиты могут быть изготовлены из бетона. Кроме того, полы также могут быть изготовлены из стали или дерева.

В этой статье мы обсуждаем бетонную плиту, которая может быть сконструирована как железобетонная плита, плита с пост-напряжением или плита с предварительным натяжением.

Давайте подробно обсудим каждый тип плиты. Классификация типов плит основана на характере конструкции, используемом материале, механизме передачи нагрузки и т. д.

---

Двухсторонняя плита

Одним из наиболее распространенных типов плит является двусторонняя плита. Классификация этих плит основана на механизме передачи нагрузки.

В двусторонних плитах нагрузки, действующие на плиту, передаются в обоих направлениях. Четыре края плиты опираются на бетонные балки или, может быть, на стальные или любые другие опоры, такие как бетон стены.

Эти типы плит более распространены в строительстве. Обычно толщина плиты находится в диапазоне 125-200 мм. В особых случаях эта толщина может быть увеличена в соответствии с требованиями конструкции.

Конструкция плиты будет основываться на коэффициентах момента и коэффициенте поперечной силы, которые предусмотрены в соответствующем стандарте на основе граничных условий плиты. Кроме того, компьютерное моделирование также может быть выполнено, чтобы найти силу и поперечные силы в плитах.

---

Односторонняя плита

Нагрузки будут передаваться в одном направлении. В более длинном направлении передача нагрузки будет минимальной. Нагрузки в плите будут восприниматься балками по коротким кромкам.

Односторонние плиты неэкономичны по сравнению с направляющими плитами, поскольку они передают нагрузки в одном направлении. От нас может потребоваться обеспечить большую площадь арматуры и толщину плиты по сравнению с односторонним характером.

Процесс проектирования такой же, как и для двусторонних плит.

---

Плоская плита

Как следует из названия, плоская плита сравнительно отличается от других типов плит. Нет балок, поддерживающих плиту. Нижняя часть плиты большую часть времени ровная, за исключением некоторых неровностей.

Существуют различные типы плоских плит, построенных в зависимости от приложенных к конструкции нагрузок. Однородной толщины всегда недостаточно, чтобы выдерживать приложенную нагрузку. В этих случаях мы изменяем толщину плиты или увеличиваем толщину плиты только там, где это необходимо.

• Плоская плита – плита одинаковой толщины
• Плоская плита с откидными панелями – толщина плиты увеличивается, чтобы выдерживать изгибающий момент и сдвиг в определенной степени
• панели соединены как балка. Это своего рода луч. Толщина плиты увеличивается вдоль полосы колонны.
• Плоская плита с оголовками колонн – На оголовках колонн значительно увеличиваются силы изгиба и сдвига. Поэтому увеличиваем сечение вокруг столба.

Механизм передачи нагрузки плоской плиты такой же, как у обычных односторонних или двусторонних плит. В то время как средняя полоса действует как обычная плита, полоса колонны действует как балка.

---

Вафельная плита

Вафельная плита представляет собой комбинацию балок, поддерживающих плиту. Балки размещаются через равные промежутки и на более близком расстоянии друг от друга. Толщина плиты также меньше в этих типах плит.

Вафельные плиты в основном изготавливаются в местах, где эстетический вид важнее.

Более высокие пролеты могут быть выполнены из вафельных плит. Однако стоимость строительства может быть выше по сравнению с другими типами плит из-за увеличения объема бетона и площади поверхности для опалубки.

---

Ребристая плита

Ребристая плита также чем-то похожа на вафельную. Как правило, для поддержки плиты используются ребристые балки.

Типы ребристых плит строятся только в особых случаях, так как немного сложно выполнить конструкцию с характером конструкции. Устройство опалубки намного сложнее по сравнению с другими типами плит.

Ребристая балка может быть прямоугольной или конической формы. Это можно решить, исходя из эстетического вида. Ширина реберной балки может составлять от 75 мм до 150 мм. Однако в зависимости от эстетических требований и конструктивных требований можно выбрать глубину и ширину балки.

---

Плиты после натяжения

Плиты после натяжения являются более популярными типами плит среди других типов плит из-за их производительности в строительстве. Конструкция и конструкция постнатяжных плит несколько отличаются от других плит.

В основном существует два типа плит постнатяжения.

• Укладка труб в монолитную плиту и последующее натяжение после затвердевания бетона.
• Залейте панели из бетонных плит, а затем выполните пост-натяжение.

Ниже приведены некоторые преимущества плит для натяжения.

• Пространство перекрытия может быть значительно увеличено по сравнению с обычным железобетоном плита.
• Нет такого увеличения стоимости с увеличением пролета плиты.
• Чем меньше балок, тем лучше для обслуживания, а также для сохранения высоты пола.
• Использование сборных плит перекрытий сокращает время строительства.

Некоторые из аспектов, учитываемых при проектировании типов плит с последующим натяжением, заключаются в следующем.

• Как правило, вес плиты уравновешивается восходящим давлением, создаваемым тросами пост-натяжения, предусмотренными в конструкции.
• Увеличение пролета требует большей толщины плиты, как у обычных плит.
• Несмотря на то, что последующее натяжение выполнено, нам необходимо обеспечить определенное количество арматуры для плиты, чтобы предотвратить растрескивание.

---

Плиты с предварительным натяжением

Плиты с предварительным натяжением используются в строительстве мостов и перекрытий. Требуется, чтобы балки располагались через равные промежутки для поддержки предварительно напряженных плит.

Эти типы плит являются более эффективным строительным элементом, который значительно сокращает время строительства.

Панели перекрытий стандартных размеров отливают и укладывают на балки, расположенные через равные промежутки. Эти балки могут быть железобетонными балками, сборными балками или балками с пост-напряжением.

---

Сборная плита

Конструкция сборной плиты аналогична ранее рассмотренным плитам с предварительным натяжением.

В этом методе мы построили панели из железобетонных плит и разместили их на балке, расположенной через равные промежутки.

Панели сборных плит не могут быть соединены между собой, как плиты после натяжения или сборные плиты.

---

Консольная плита

Самый распространенный тип плиты, возводимой в зданиях. Кажется, что нет здания без консольной плиты. Как правило, плита выходит за пределы балки или опоры без опоры на противоположном крае, плита называется консольной плитой.

В этих типах плит нагрузка передается одним способом и только на одну опору.

Обеспечение адекватного армирования очень важно для консольных плит. Следует обратить внимание на следующее.

• Конструктивная арматура должна быть предусмотрена в направлении консоли, и они должны быть размещены на верхней сетке.
• Иногда сетки нижнего армирования для консольных плит не предусмотрены, так как нет необходимости в усилении конструкции.
• Однако рекомендуется обеспечить армирование дна для повышения прочности бетона. Особенно в тропическом климате, где температура окружающей среды повышается примерно до 30 – 34 ⁰ C существует возможность растрескивания плиты из-за теплового расширения и сжатия.
• Следовательно, во избежание термического растрескивания необходимо предусмотреть соответствующую распределительную арматуру. Рекомендуется предусмотреть распределительную арматуру на расстоянии не менее 200 мм.

В статье конструкция консольной плиты также можно найти дополнительную информацию о конструкциях.

---

Композитная плита

Композитные плиты изготавливаются в основном в стальных зданиях. Когда нам потребовался бетонный пол в стальном здании, мы построили композитную плиту.

Композитная плита полностью отличается от таких типов плит, как арматурные плиты. Некоторые из особенностей заключаются в следующем.

• Совместное действие бетона и стали будет нести нагрузку
• Стальной настил обычно также используется в качестве опалубки бетонной плиты. Там, где этого требует проект, при бетонировании используются спортивные состязания.
• Композитные плиты соединяются по направлению движения как односторонние плиты.
• Террасный лист действует как нижняя арматура. Там, где это требуется по проекту, предусмотрено армирование дна.
• В целом, усиление днища предусмотрено для повышения огнестойкости.
• Предусмотрена усиленная арматура и арматура, препятствующая образованию трещин.
• Срезные шпильки обеспечивают комбинированное действие балок

---

Плита на уклоне

Вместо подвесных плит мы сооружаем плиты на земле для поддержки первого этажа. Хотя подвесные плиты сильно усилены, чтобы выдерживать нагрузки, плиты на уклоне не являются таковыми.

Обычно предоставляется номинальное армирование или сетки BRC. В особых случаях мы обеспечиваем армирование в соответствии с проектом. Строительство плитных фундаментов — хороший тому пример.

В случае, если мы поддерживаем конструкцию с большой нагрузкой, более толстый бетон будет армировать, как обычная плита.

---

Солнцезащитные навесы

Солнцезащитные навесы иногда называют навесными плитами. Они построены вокруг дверей и окон, чтобы отрезать солнечный свет и предотвратить попадание дождевой воды через окна.

Козырьки представляют собой менее железобетонные элементы. Армирование солнцезащитных козырьков безопаснее и повышает долговечность бетона.

---

Кухонные плиты

Кухонные плиты иногда называют столешницами. Их сооружают не только на кухне, в ванных комнатах, кладовых и еще во многих местах.

Толщина плиты находится в пределах 50-100 мм. в зависимости от требований к поддержке и пространству. В большинстве случаев поставляется сетка

BRC или одинарная армирующая сетка.

---

Плита для подвески кабеля

Это плита, на которую опираются подвесные тросы. Они находятся в подвесных мостах.

Плита поддерживается стальной конструкцией, подвешенной на высокопрочных тросах. Эти мосты не распространены и строятся в особых случаях, когда у нас может быть больше поддержки, чем у других мостов.

Висячий мост в основном построен через реки.

---

Плиты для скатных крыш

Использование железобетонных плит для покрытия здания не является обычным и новым для строительства. Есть старые и новые конструкции.

Однако сооружение скатных плит крыши является сложной задачей из-за характера конструкции. Заливать бетон в наклонном направлении и работать там немного сложно. Кроме того, связывание арматуры также является сложной задачей.

Общепринятой практикой является использование малоподвижного бетона для заливки бетона . Кроме того, следует уделять повышенное внимание термическому растрескиванию бетона.

Предоставление надлежащего армирования для предотвращения растрескивания в незрелом бетоне и во время эксплуатации является обязательным, чтобы избежать утечки воды через крышу, если она не покрыта кровельными листами. Кроме того, следует обратить внимание на затвердевание бетона.

---

Купольные плиты

Купольные плиты представляют собой особый тип плит, конструкция и конструкция которых очень сложны.

Они в основном сооружаются в сооружениях, где важен эстетический вид купола, а также в местах религиозного назначения.

Характер конструкции создает трудности при строительстве. Изогнутая форма затрудняет процесс исполнения. В большинстве случаев для проектирования купольных конструкций используется программное обеспечение для вычислительной помощи.

---

Плита с пузырчатым настилом

Заливка большего объема бетона требует очень высоких затрат. Кроме того, наиболее эффективная область бетона находится рядом с крайними волокнами сечения.

Это означает, что бетон в средней части сечения не оказывает существенного сопротивления изгибающим моментам. Требуется сопротивляться силам сдвига и сохранять связность верхней и нижней частей.

Внутри плиты создается полость и выполняется конструкция. Изготовление пузырчатых плит настила немного сложнее из-за сложности создания пустот в бетоне. Тем не менее, есть методы сделать это.

---

Пустотные плиты

Пустотные плиты также аналогичны типам плит пузырьковых перекрытий.

Вместо пузырей в секции плиты будет сплошное отверстие. Плиты такого типа изготавливаются в конструкции настила моста.

Для строительства будет использоваться съемный гибкий материал или потерянная опалубка.

---

Прочная плита

Прочная плита может быть сборной или монолитной.

Проще говоря, прочная плитная конструкция представляет собой конструкцию из плит с использованием сборных блоков, опирающихся на балки, сооруженные через равные промежутки. Его можно описать следующим образом.

• Блоки построены изначально. Длина блока находится в пределах 450мм. Это может варьироваться в зависимости от дизайна.
• Эти блоки обычно представляют собой пустотелые блоки.
• Один из методов заключается в размещении сборных или предварительно напряженных балок, укладке на них блоков и укладке бетонного слоя с сеткой BRC.
  Виды плит перекрытия: Виды плит перекрытия, вес, максимальная длина и ширина, несущая способность (нагрузка)
