Слуховым называется окно, устроенное в кровле здания. Основная его функция — проветривание и освещение чердачного пространства. Однако, помимо чисто технических функций, слуховые окна имеют декоративное значение, являясь немаловажным компонентом внешнего облика здания. В данной статье разберём основные разновидности слуховых окон, их конструкции, нюансы выбора и размещения.

Содержание

Небольшой экскурс в историю

Впервые слуховые окна стали использоваться архитектуре средневековой Европы, получив особое распространение в эпоху Возрождения (XV-XVI века). В готических постройках они традиционно украшались богатой лепниной или резьбой, башенками, боковыми пилястрами и фальшколоннами.

Конструктивно они являлись продолжением стены фасада здания, и располагались параллельно ему. Видные издалека, подобные конструкции в изысканном декоративном обрамлении становились настоящей визитной карточкой всего здания.

Строительный термин «слуховое окно» используется только в русском языке, не имея аналогов в других странах. Так, в Европе окна в кровлях здания, со времён средневековья традиционно именуются на французский манер «люкарнами».

                                                                     Слуховые окна — люкарны

В Англии и США более в ходу наименование dormer или skylight — мансардный, световой люк. Откуда же в нашем языке появилось это достаточно странное название? Имеется две версии происхождения этого наименования. Одна дана в словаре русского языка В. Даля, а другая — связана с преданием о строительстве Московского манежа.

Великий русский учёный-этнограф Даль в своём словаре даёт следующее толкование этому архитектурному термину. «Окно для слуха, проделанное в кровле». Слово «слух» ранее в разговорном русском языке имело значение и как «продушина», «вентиляционное отверстие».

К этому толкованию и склоняется Даль, потому как «слушать на чердаке через это окно нечего». Широко распространена и легендарная версия, связанная с постройкой в Москве манежа. Это здание, ныне располагающееся на одноимённой, Манежной площади, было возведено в честь пятилетнего юбилея изгнания из России наполеоновских полчищ.

                                  Как видим манеж имеет множество слуховых окон

Первоначально Манеж носил наименование Экзерциргауз, и предназначался для строевой подготовки войск, а также для смотров и парадов во время непогоды. Инициатором строительства выступил лично император-победитель Александр-I. Возведение здания было закончено за год, и принимать строение должен был лично самодержец.

Но, к моменту посещения Манежа Александром произошла большая неприятность: подвесные потолки, богато изукрашенные гипсовой лепниной, по какой-то причине заметно деформировались. Это не ускользнуло от придирчивого взора императора, который приказал выявить и устранить причину дефекта.

Причина оказалась проста: деформация стропил, сделанных из лиственницы. Металлическая кровля Манежа раскалилась на летнем солнце, а вслед за ней разогрелось и чердачное пространство, сделанное без отдушин. Исправлять ситуацию было поручено инженеру-строителю Слухову, который нашёл выход в устройстве на всём протяжении кровли двух рядов вентиляционных окон.

С тех пор кровельные окна стали неизменной частью конструкций всех крупных зданий, особенно крытых металлом. А в отечественной архитектуре они, по имени инженера Слухова, за ними якобы закрепилось название «слуховых».

Более подробно об истории слуховых окон:

Типы кровельных окон

Со временем слуховые окна стали делать во всех домах, чему способствовала мода на обустройство на ранее необитаемых чердаках жилых мансардных помещений. Сегодня все их разновидности условно можно разделить на несколько основных типов:

• Фронтонные. Устраиваются в торцевой, щипцовой стене дома и на сегодняшний момент является самой распространенной и простой конструкцией. Применяется для двускатных крыш, и представляет собой врезку обычного окна в щипцовую стену. Геометрическая форма его бывает самой разной — от прямоугольной до круглой и многогранной.

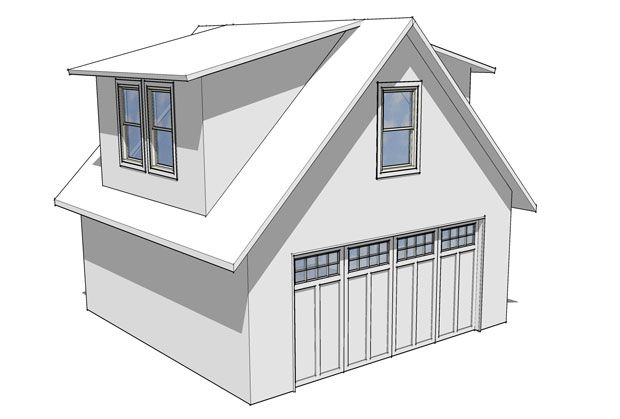

• Дормер. Данная конструкция пришла к нам из Англии, о чём свидетельствует его название. В России его часто неофициально именуют «кукушка». Располагается оно непосредственно в кровле здания, выступая за его пределы. Дормер имеет несколько вариантов, в зависимости от формы стен и наружных скатов. Подобный тип слухового окна конструктивно достаточно сложен, и влечёт дополнительные затраты времени и сил на своё обустройство. Однако, он позволяет увеличить внутренний объём чердачного помещения и имеет неоспоримые дизайнерские достоинства.
• Антидормер. Подобное слуховое окно также располагается в скате кровли. Но, в отличие от дормера, не выходит за пределы ската, а наоборот, как бы утапливается в нём. Такая конструкция, хотя и обладает своей эстетической привлекательностью, не столь популярна из-за сложности осуществления и необходимости тщательной гидроизоляции. Также антидормер «съёдает» значительную часть внутреннего подкровельного пространства.
• Мансардное окно. Вариант, который устанавливается в скате кровли, но не выступает и не утапливается в ней. Окно располагается под углом, вровень со скатом. Это позволяет максимально увеличить уровень естественного освещения мансарды. По своей конструкции подобный вариант слухового окна наиболее простой и недорогой. Минус — необходимость хорошей гидроизоляции стыков оконной конструкции и скатов кровли во избежание протекания.
• Зенитный фонарь. В строгом смысле, зенитные фонари не считаются слуховыми окнами, хотя исполняют те же функции. Они устанавливаются на плоских кровлях, и предназначаются для поступления солнечного света внутрь здания. При наличии в конструкции зенитных фонарей открывающихся створок, они служат и для вентилирования помещений.

Далее подробнее рассмотрим варианты слухового окна-кукушки, или дормера, как наиболее многообразного и сложного в устройстве.

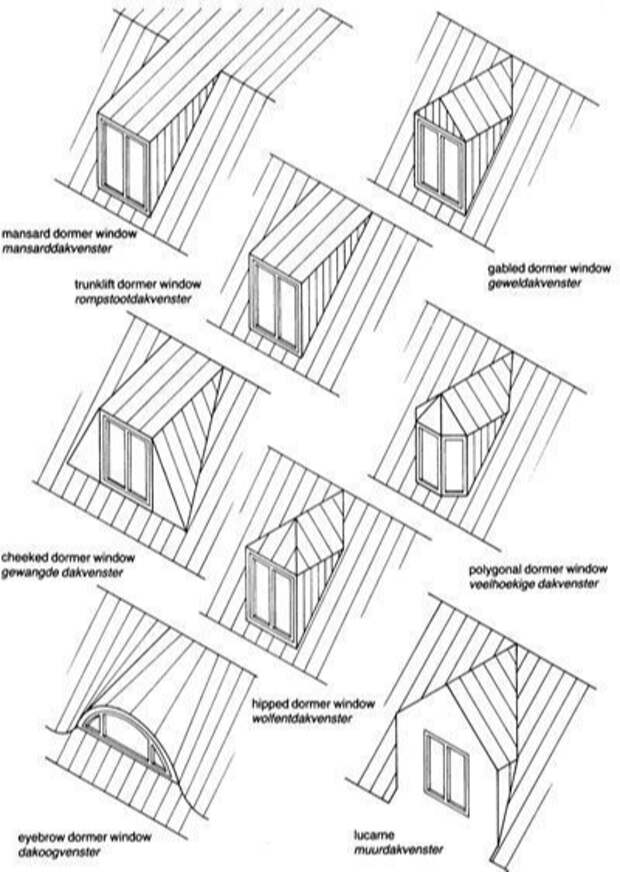

Разновидности окон-дормеров

Слуховое окно-дормер обладает наибольшей эстетической привлекательностью, и даёт мастерам строительного дела — как профессиональным архитекторам, так и плотникам-самоучкам, — наибольший полёт фантазии.

Сегодня можно встретить самые разные виды «кукушек», располагающихся на сельских избах и загородных особняках, общественно-административных зданиях и дачных домиках.

Наиболее распространены следующие конструкции дормеров:

• Односкатные. Крыша слухового окна имеет наклон в сторону улицы.
• Двускатные. Форма крыши такой «кукушки» повторяет классическую двускатную крышу обычного строения.
• Треугольные. Упрощённый вариант двускатного дормера, в котором отсутствуют боковые стены.
• Вальмовые. Имеет более респектабельный вид. Традиционно наклон вальмы делается под тем же углом, что и наклон ската кровли дома.
• Плоские, или французские. Имеют плоскую крышу, по бокам со всех трёх сторон снабжённую небольшими скатами.
• Арочные. Достаточно сложный в исполнении вариант слухового окна с закруглённой в виде арки крышей.
• «Летучая мышь». Усложнённый вид арочного дормера, имеющий криволинейную форму, сужающуюся и заостряющуюся к краям. В Европе также именуется «бычьим глазом».

Это только основные, так сказать, типовые варианты дормеров. На самом деле имеется множество переходных форм, сочетающих в себе элементы той или иной конструкции.

Технические функции слухового окна

Помимо декоративно-эстетических функций, слуховые окна играют и чисто утилитарную роль. Причём эта роль является основной — от неё зависит долговечность и удобство эксплуатации строения. Среди их главных технических предназначений можно назвать:

• Вентиляция. Это основная функция любого слухового окна. Без эффективно действующей вентиляции, в чердачном пространстве неизбежно будет концентрироваться сырость. А повышенная влажность, в свою очередь, приводит к образованию грибка и плесени, сокращающих срок службы кровельных конструкций и отделочных материалов.
• Освещение. При обустройстве под кровлей жилого мансардного помещения, актуальным становится вопрос обеспечения в нём естественного освещения. Единственным доступным вариантом является слуховое окно, пропускающее в помещение солнечный свет.
• Увеличение внутреннего пространства. Этим качеством обладают окна-дормеры, выходящие за пределы кровли. Чем больше они по своим размерам, тем больше дополнительной полезной площади получает мансарда.
• Выход на крышу. Слуховые окна можно использовать и в качестве технических люков для выхода на крышу. Такая необходимость может возникнуть для проведения ремонтных работ на кровле, и использовать для выхода слуховое окно — наиболее простой и безопасный вариант.

В зависимости от того, является ли чердачное помещение жилым, или нет, слуховые окна могут застекляться, или забираться декоративной решёткой.

Стекло обеспечивает тепло в жилой мансарде, но позволяет вентилировать помещение только при открытии створки. Если чердак не жилой, то остеклять кровельные окна не рекомендуется. Лучше остановиться на варианте с решёткой или жалюзи, препятствующим проникновению на чердак кошек и птиц, но не препятствующих естественной вентиляции.

Требования строительных нормативов

Своды строительных нормативов предъявляют к слуховым окнам свои требования. Так, согласно СНиП, фронтоны окна, устроенного в скатной кровле, должны поддерживаться с помощью боковых стенок. Высота этих боковых стенок не должна быть менее полутора метров. Опираться боковые стенки должны на балки чердачных перекрытий, а фронтон окна — дополнительно на внешнюю стену здания. Поэтому, в соответствии с нормативами, при строительстве каркаса крыши, первоначально монтируется стропильная система, а уже после этого к стропилам привязываются стойки.

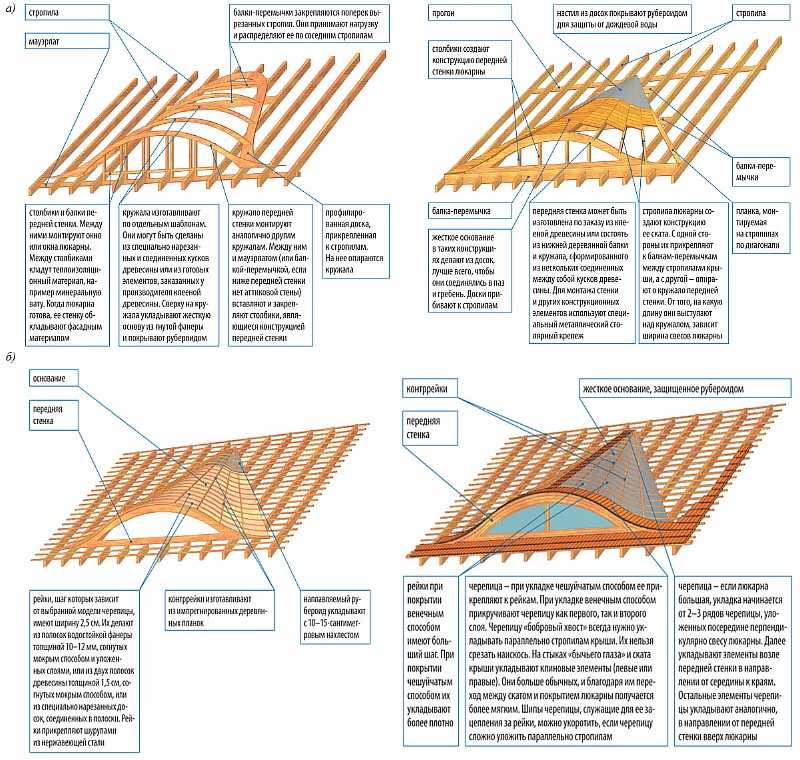

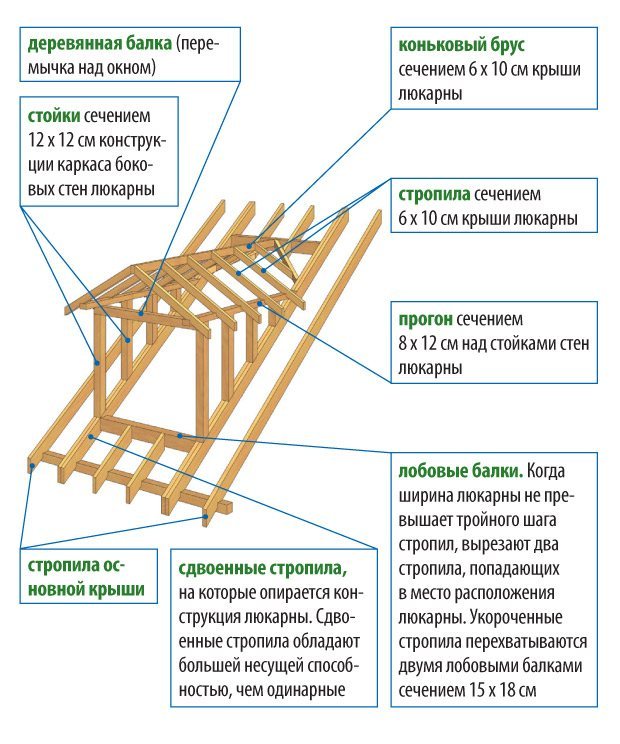

Далее обустройство слухового окна-дормера производится по схеме, прописанной в ГОСТ №12-506-81. Прилегающие к боковым стенкам дормера стропила делаются сдвоенными, а их концы обрезаются вровень с внешней стеной здания.

Затем между ними стропилами устанавливаются балки, служащие перемычками. Крепить эти балки к стропильным ногам нужно при помощи накладных кронштейнов. Не допускается врубка или врезка в стропила, поскольку это ослабляет конструкцию кровельного каркаса.

Фронтонные каркасы делаются строго вертикально, вровень с внешней несущей стеной постройки. После монтажа конька дормера вновь производится проверка на вертикальность фронтона.

Все соединения тщательно крепятся при помощи накладных кронштейнов и саморезов, либо сквозных болтовых соединений. Для обшивки фронтона слухового окна рекомендуется применять влагостойкую фанеру.

Все положения ГОСТа применительно к частному строительству носят скорее рекомендательный характер. Поэтому домашний мастер, самостоятельно строящий дом, может допускать отступления от строительных нормативов, но не в ущерб техническим характеристикам конструкции. Так, следует предусмотреть эффективную гидроизоляцию крыши и стен дормера, особенно в местах его сопряжения с кровлей дома.

Если мансарда жилая, то следует обеспечить нужный уровень теплоизоляции, обшив стены и крышу слухового окна утеплителем и парогидроизоляцией.

В качестве дополнительных рекомендаций можно учесть такие:

• Если в кровле планируется устроить несколько окон, рекомендуется выдерживать расстояние между ними в 0,8-1м. Такая дистанция оптимальна для установки стропильных конструкций, и дальнейшего монтажа кровельного материала.
• Высота верхней части проёма выдерживается в рамках 1,8-2м, чтобы человеку среднего было удобно подходить к окну, не ударяясь головой.

Как сделать слуховое окно своими руками смотрите в следующем видео:

Особенности выбора

При выборе типа слухового окна, нужно опираться на ряд факторов. Если чердак является не жилым, а окно нужно лишь в качестве вентиляционного отверстия, то лучше остановить свой выбор на фронтонном варианте. Это самый простой и малобюджетный тип слуховых окон, который легко вырезать даже в уже готовой крыше.

Когда владелец дома желает украсить кровлю декоративной конструкцией, придающей постройке оригинальный и изысканный вид, можно выбрать один из типов окон-дормеров. Благодаря своей конструкции, они хорошо заметны извне, и могут исполняться в различных дизайнерских вариантах. Они же решат проблему недостаточного объёма внутреннего пространства чердака.

Для жилых мансард более всего подойдут наклонные окна, установленные вровень со скатом крыши. Они обеспечивают отличное естественное освещение внутреннего пространства. В то же время мансардное окно — наиболее простой вариант для установки непосредственно в кровле, не требующий возведения дополнительных каркасных конструкций в виде стенок и фронтонов. Для хорошей теплоизоляции рекомендуется устанавливать в мансардных окнах стеклопакеты.

Слуховые окна являются не только архитектурно-эстетическим элементом конструкции дома, но и выполняют важные технические функции. Поэтому, к их выбору и обустройству следует подходить максимально ответственно, учитывая все факторы, влияющие на их эксплуатационные характеристики.

Подписаться

Виды и конструктивные особенности слуховых окон в мансардном этаже

Скрыть ↑

• Как появились слуховые окна?
• Какие окна бывают?
• Конструктивные особенности
• Примеры использования слухового окна
• Какие требования нужно соблюдать при проектировании?

Слуховое окно в мансардной крыше является не просто украшением, помогающим создать уникальный дизайн кровли, но и увеличивает количество света в помещении. Это может быть довольно простая конструкция, которую можно установить самостоятельно, или изделие сложной дизайнерской формы, придающее кровле индивидуальность.

к содержанию ↑

Как появились слуховые окна?



Слуховое окно на крыше впервые начали появляться в Европе в середине XIX века. Они служили в основном для создания освещения на чердаке, благодаря чему помещение стало пригодным для жилья и хозяйственных нужд. Спустя некоторое время архитекторы начали использовать этот прием не только с практической, но и эстетической точки зрения. Окна приобрели популярность в таких направлениях, как Ренессанс, готика, барокко. Внешний вид их сильно отличался в зависимости от страны, в которой строилось здание.

В России впервые такие конструкции стали известны после победы над Наполеоном. Крыша со слуховым окном спустя десять лет уже никого не удивляла, стала обыденностью, особенно для Москвы и Санкт-Петербурга.

Чердаки чаще всего использовали для проживания люди с малым достатком, помещения часто отдавались под мастерские.

к содержанию ↑

Какие окна бывают?

В зависимости от вида и расположения слуховых окон их разделяют на следующие типы:

• Расположенные в щипцовой стене.
• Дормер, который может иметь разную форму:

1. 1. треугольную.
   2. четырехугольную, применяется, если крыша имеет скаты.
   3.  трапециевидную.
   4. сегментообразную, чаще всего такие окна называют панорамными, используются, если кровля имеет форму трапеции.
   5. арочную.

• Антидормер. Окно расположено не под наклоном, под него в кровле делается специальная ступень.
• Наклонное.
• Зенитный фонарь: оно не открывается, находится в верхней части кровли.

Нельзя считать данную классификацию исчерпывающей, так как строительные технологии постоянно совершенствуются, появляются новые технологии и материалы.

к содержанию ↑

Конструктивные особенности

В зависимости от типа кровли будет отличаться и слуховое окно на крыше, конструкция которого подбирается специальным образом.

• В щипцовой стене. Такие окна обустраивают в верхней части стены, которая располагается с торца здания. Оно имеет треугольную форму, по бокам располагаются скаты кровли. Располагается конструкция на той же плоскости, что и фасад здания. Такое окно не нуждается в каких-либо дополнительных сооружениях, оно открывается, к нему можно приставить лестницу и попасть через него на чердак.
• Дормер располагается целиком над скатом крыши. Для установки такой конструкции потребуется усилить кровлю и позаботится о качественной гидроизоляции окна. Такой вид окна имеет наибольшее распространение за счет своей эффективности, встречается большое количество моделей.
• Антидормер – это слуховое окно на крыше, конструкция которого устроена таким образом, что оно не выступает за пределы крыши, при этом находится в одной плоскости с фасадом. Это встроенное окно, из-за этого оно уменьшает объем помещения внутри. Обустроить такое изделие проще, чем рассмотренное выше, однако из-за складывания внутреннего пространства помещения оно не получило широкого распространения.
• Наклонный тип. Такое окно чаще всего называют мансардным, и оно не является редкостью. Вставляется такая конструкция в наклонную плоскость кровли, из-за чего тоже находится под наклоном. Форма такого окна может быть любой; изготавливается оно обычно из металлопластика.
• Зенитный фонарь. Он создан полностью из стекла, форма может быть разной. Благодаря конструкции фонарь дает максимальное освещение чердаку, чаще всего используется в нежилых помещениях, так как нет возможности его зашторить или открыть для проветривания.

к содержанию ↑

Примеры использования слухового окна

Мансардные слуховые окна могут применяться практически в любом типе кровли и имеют множество решений формы и размера, что делает их универсальными. Чаще всего такие конструкции можно встретить на скате крыши или в плоскости стен, однако можно применять их и для односкатных конструкций.

Достаточно широко распространены слуховые окна вальмовой крыши. Они хорошо подходят для классических домов или старинных архитектурных решений. Рамы обычно треугольной формы, окна дают хорошее ровное освещение, ощущение уюта и спокойствия. Такой тип окон широко применяется и для современных конструкций, особенно когда кровля сильно опущена на этаж.

Треугольные окна достаточно просты в исполнении, обходятся дешевле иных нестандартных форм, при этом дают наиболее ровное освещение, однако количество света будет умеренным. Это хорошо, если вы собираетесь превратить мансарду в спальню, но не подходит для детской, игрового зала или гостиной. Иногда встречаются арочные окна: они небольшие, но создают определенное дизайнерское направление, которое привлекает внимание к дому. Освещение такие окна дают минимальное, могут использоваться для проветривания, если будут иметь открывающиеся створки.

Располагать слуховые окна можно как по одному, так и группами, главное – не нарушать целостности опорных элементов кровли. Расположение конструкций может быть как по горизонтали, так и по вертикали. Если необходимо добиться широкого обзора и хорошего освещения, можно использовать панорамное окно, однако через него обычно уходит много тепла.

Если крыша трапециевидная, у нее не будет боковых стенок, поэтому окно закрывают кровельными материалами, применяют специальную гидроизоляцию. Слуховое окно мансардного этажа подбирается обычно в зависимости от назначения помещения и типа кровли. Существует большое разнообразие вариантов, поэтому подобрать подходящий можно всегда.

к содержанию ↑

Какие требования нужно соблюдать при проектировании?

Двускатная крыша со слуховым окном не только хорошо смотрится, но и превращает чердак в пригодное для проживания или иного использования помещение. Однако требуется соблюдать определенные правила, выбирая мансардное окно.

Прежде всего следует учесть сторону света, на которую будет смотреть будущее окно. Южная сторона дает больше света, поэтому, если вам не нужно яркое освещение, можно установить окна небольшого размера или использовать тонировку. Чем больше размер окон, их количество и наклон, тем больше света будет в помещении. Оптимальный размер высчитывается примерно так: на один метр остекления должно приходиться 9 метров пола. Желательно включить мансардное окно в проект еще до того, как начнет строиться кровля: это значительно облегчит их установку, так как для окон будут предусмотрены специальные места, и не придется разбирать кровельный материал.

Двускатная крыша со слуховыми окнами может иметь разное освещение в зависимости от будущего назначения помещения, поэтому необязательно ограничиваться одним окном: можно установить их столько, сколько потребуется. Основным условием является лишь то, что рама должна попадать между стропилами, не нарушая их целостности. Необходимо соблюдать требования СНиП, они нужны на стадии проектировки, когда разрабатывается общая концепция помещения и его стиль.

Если у здания не очень удобная форма крыши, слуховое окно треугольное можно разместить на стене мансардного этажа. Оно может одновременно служить и входом на чердак. Такие окна можно использовать для нежилых чердаков или в комплексе с другими решениями. Максимальный размер окна ограничивается плоскостью крыши, а рассчитывается из соображений освещенности. Чем плоскость стекла больше, тем света в помещение будет попадать больше. Кроме этого, для того чтобы конструкция не нанесла вред кровле, не ослабила ее и прослужила достаточно долго, необходимо соблюдать требования и нормы строительства. СНиП включает следующие требования:

• Наклонные окна ставят, если угол наклона не меньше 35 градусов.
• От наружных стен строения можно располагать надстройки только на регламентированном расстоянии.
• Минимальный размер открывающихся створок должен составлять 0.6×0.8 м, допустимый размер на крыше 1.2×0.8 м.
• Фасад не должен быть продолжением стены, если планируется обслуживание окна с вальмовой крышей, проем которого имеет четырехугольную форму.

Не стоит использовать чрезмерно массивные окна, поскольку это перегрузит крышу.

Мансарда со слуховым окном – вполне доступная конструкция, при этом конструкцию можно заложить как на стадии проектирования, так и вставить в уже готовую кровлю. Окно позволит сделать помещение светлым, использовать его для проживания или нежилого помещения.

12 типов мансардных крыш

Мансардные крыши представляют собой небольшие помещения, выступающие из крыши и обеспечивающие больше пространства и света на верхнем этаже или чердаке. По мере того как архитектурные стили менялись, архитекторы и строители изобретали новые способы строительства мансардных окон. Вот 12 различных типов слуховых крыш и их история.

1. Арочный верх

Фото Нэнси Эндрюс

Мансардные окна с арочным верхом часто указывают на архитектурные стили, зародившиеся во Франции. К ним относятся стиль Второй империи (популярный в 1855-1885 гг.), названный в честь периода, когда Наполеон III правил Францией; стиль изящных искусств (1885-1919 гг.)30), излюбленный американцами, учившимися в ведущей французской архитектурной школе Ecole des Beaux-Arts; и французский эклектический стиль (1915-1945), основанный на традиционных французских домах.

2. Брови

Фото Нэнси Эндрюс

С их причудливо изогнутыми крышами мансардные окна обрамляют виды из домов нескольких архитектурных периодов, включая дома в стиле гальки, популярные в прибрежных общинах Восточного побережья. Слуховые окна для бровей также используются в домах, где кровельная черепица изогнута вокруг карниза, чтобы имитировать вид соломы.

3. Gabled

Фото Нэнси Эндрюс

Остроконечные мансардные окна имеют козырек наверху и крышу, которая скатывается вниз с обеих сторон. Это самый распространенный тип мансарды. Дизайн хорошо сочетается с широким спектром архитектурных стилей, включая викторианский стиль королевы Анны, Тюдор и Ремесленник. Остроконечные слуховые окна также можно найти в домах колониального и готического возрождения, а также в домах в стиле французской эклектики.

4. Расклешенный фронтон

Фото Нэнси Эндрюс

Это в основном остроконечное слуховое окно, но крыша слухового окна расширяется так же, как основная крыша дома часто расширяется для размещения крыльца или пристройки. Расклешенная крыша слухового окна помогает затенять окна, что очень удобно, когда слуховые окна выходят на юг или запад в регионах с жарким летом. Замысловатые выступы поддерживают свес крыши.

5. С фронтоном

Фото Нэнси Эндрюс

Мансардные окна с фронтоном похожи на слуховые окна с остроконечными крышами, но включают элементы, уходящие корнями в классическую архитектуру. В Древней Греции и Риме здания часто имели ряд колонн поперек фасада. Они поддерживали горизонтальную балку, которая поддерживала треугольную стену, известную как фронтон, которая находилась под пиком крыши. На слуховых окнах с фронтоном лепнина подчеркивает аналогичную треугольную форму. Вертикальные молдинги по обеим сторонам окон заменяют колонны.

6. Сарай

Фото Нэнси Эндрюс

Мансардное окно сарая (видно за остроконечной крышей показанного здесь дома) имеет крышу, наклоненную только в одном направлении, вперед. Многие отдельно стоящие навесы имеют похожие крыши, отсюда и название этого стиля слуховых окон. Мансардные окна в этом стиле характерны для голландских колониальных домов, домов ремесленников и домов колониального возрождения.

7. Сарай с крутой крышей

Фото Нэнси Эндрюс

Это мансардное окно с крутым скатом вписано в мансардную крышу и находится почти на одном уровне с окружающими сланцами. Мансардные крыши похожи на вальмовые, за исключением того, что каждая сторона имеет две части: крутую часть у стен и чуть наклонную часть к середине здания. Это создает полностью пригодный для использования чердак, поэтому, вероятно, неудивительно, что слуховые окна часто встречаются на мансардных крышах.

8. Бедра

Фото Нэнси Эндрюс

В шатровых слуховых окнах крыша наклоняется назад по мере подъема, причем это происходит как спереди, так и по бокам. Шатровые мансардные окна, что неудивительно, часто встречаются в домах, где основная крыша тоже четырехскатная. Этот стиль слухового окна распространен в домах в стилях прерий, французской эклектики и черепицы.

9. Пирамидальная

Фото Нэнси Эндрюс

Когда мансардное окно выступает из крыши под углом 45 градусов, оно принимает форму пирамиды. Этот дизайн необычен, но создает возможность почти кругового обзора, поскольку есть места для окон, которые выходят в двух направлениях.

10. Встраиваемый

Фото Нэнси Эндрюс

Углубленные мансардные окна, также известные как встраиваемые мансардные окна, имеют одну или несколько стен, которые встроены в крышу, а не размещены на ней. Этот стиль слухового окна позволяет окнам быть глубже, чем они могли бы быть в противном случае.

11. Многоугольник

Фото Нэнси Эндрюс

Многоугольные слуховые окна аналогичны восьмиугольникам, за исключением того, что у них отсутствуют задние три стороны. Поскольку они смотрят с пяти направлений, они предлагают превосходный вид. В этом доме многоугольное слуховое окно на нижней крыше объединяется с меньшими слуховыми окнами с шатровой крышей, которые имеют наклонные стороны.

12. Стена

Фото Нэнси Эндрюс

Слуховые окна не окружены крышей, как большинство слуховых окон. Вместо этого, как следует из их названия, они поднимаются со стены. Однако, за исключением этой особенности, они охватывают весь спектр стилей слуховых окон, от арочной вершины до односкатной крыши и шатровой крыши. Настенные слуховые окна можно найти в домах многих стилей, включая готический, романский и миссионерский.

Связанный

Мансардные окна

10 видов слуховых окон для домов

171 акции

• Фейсбук

Мансардные окна строятся на крыше и часто содержат окно. Они выступают наружу, вертикально за плоскость крыши. Слуховые крыши — отличный способ увеличить пространство на чердаках или чердаках. Оконные проемы также пропускают естественный свет в небольшие помещения.

Связанные: Типы крыш | Инструменты для очистки окон | Наружные жалюзи | Типы оконных штор | Типы окон | Штормовые окна | Окна бункера | Раздвижные окна

История слуховых окон

Слово «дормер» происходит от среднефранцузского слова «дормер», что означает «спальные комнаты». Когда слуховые окна строятся на соборах или церквях, их называют люкарнами. Люкарны — самые старые формы слуховых окон, поскольку они использовались для обеспечения вентиляции в шпилях зданий. Одним из примеров люкарны является шпиль собора Крайст-Черч в Оксфорде. Мансардные окна также использовались в Великобритании в качестве внутренней архитектуры с 1699 г.0105-й -й век. Они стали популярными после того, как Франсуа Мансар использовал их в мансардных крышах.

Типы мансардных окон

Мансардные окна всегда были частью выдающихся зданий, благодаря чему появились различные типы мансардных домов. Ниже приведены некоторые из наиболее распространенных типов слуховых окон, построенных по всему миру.

Мансардное окно с двускатным фасадом

Мансардное окно с двускатным фасадом также известно просто как остроконечное слуховое окно и является наиболее распространенным типом слухового окна в мире. Они получили широкое распространение после того, как стили Кейп-Код стали популярным дизайном домашнего стиля в 19 веке. 50-х годов в США. Мансардное окно имеет простую двускатную крышу с двумя наклонными плоскостями. Это поддерживается вертикальной рамой, которая поднимается так, что образуется треугольное сечение. Эта форма также принесла им название слуховых окон «собачьей конуры» из-за сходства форм.

Это не самые причудливые архитектурные решения, но они просто стали популярными, чтобы добавить в дом света, симметрии и пространства. У них простая функция — отводить воду по бокам и в сторону от окон. Это может предотвратить затопление, протечки и структурные повреждения в домах.

Эти мансардные окна можно построить на любом типе дома. Домовладельцы предпочитали двускатные слуховые окна из-за простой конструкции, которая позволяла иметь вертикальное пространство над головой. Большинство домов с этими типами мансардных крыш на самом деле образуют группы из 3-5 мансардных окон на крыше.

В настоящее время форма фронтона фактически зависит от конструктивной системы, используемой в доме, а также от эстетических соображений, доступности материалов и климата. Чем холоднее становится зима и выше риск снегопадов, тем резче скатываются скатные крыши. Торцы фронтона часто оформляются по классическим формам фронтона.

Однако, классические слуховые окна функционируют за счет трабеции, а двускатные мансардные окна выполнены в виде конструкций с несущими стенами. Чем острее двускатная крыша, тем больше она напоминает классический греческий и готический стили архитектуры.

Мансардное окно с вальмовой крышей

Мансардное окно с вальмовой крышей также известно как мансардное окно с вальмовой крышей. Они имеют крышу, состоящую из трех наклонных плоскостей. Эти плоскости поднимаются с каждой стороны рамы и сходятся на гребне. Шатровая крыша обычно имеет достаточно пологий скат и не имеет других вертикальных сторон или фронтонов. Они также могут иметь две трапециевидные стороны, а также две треугольные стороны, в зависимости от предпочтений домовладельца.

Если вы делаете слуховое окно вальмовой крыши в прямоугольном плане, то специалисты часто рекомендуют делать четыре грани. Мансардные окна вальмовой крыши изготавливаются с одинаковыми углами наклона или скатами со всех сторон, что делает их симметричными по мере достижения центральной точки соприкосновения. У них довольно ровная фасция, что означает, что желоб можно легко установить вокруг слухового окна.

Шатровые крыши не так распространены, как остроконечные, поскольку их сложнее построить из-за сложной системы стропил или ферм, необходимых для их возведения. Тем не менее, они могут быть построены с множеством форм в плане, поэтому их строят в местах, где остроконечные крыши не могут быть правильно сделаны. Они придают дому компактный и солидный вид, за что их предпочитают некоторые домовладельцы.

Основная функция мансардных окон вальмовой крыши заключается в том, что они являются неотъемлемой частью американского стиля Foursquare. Шатровая крыша важна, поскольку она является самоподдерживающейся и требует гораздо меньше диагональных распорок, чем большинство других типов слуховых окон. Если вы живете в ураганном регионе, то эти типы крыш лучше подходят для такого жилья. Однако мансардные окна трудно проветривать и обслуживать. Они также не обеспечивают много естественного света, как фронтон с окном.

Слуховые окна



Слуховые окна представляют собой конструкции, лицевая плоскость которых объединена с лицевой плоскостью стены. Он встроен в стену и ломает линии карниза в здании. Они не являются такими распространенными типами слуховых окон, поскольку они не добавляют дому большой эстетической ценности. Современные дома также предпочитают большие окна, которые пропускают много естественного света. Они по сути являются продолжением стены вплоть до крыши. Это делает их больше похожими на вертикально выступающий элемент стены, чем на часть крыши.

Мансардные окна в стенах обычно встречаются в небольших ранних постройках. Более поздние постройки, включающие слуховые окна в стенах, были частью стилей возрождения, возникших в постройках 19 века. Они являются важной частью таких стилей, как стиль королевы Анны, поскольку они являются частью эклектичных сборок таких структур.

Мансардные окна для бровей/веков

Мансардные окна для бровей/веков появились в Великобритании, когда много веков назад домовладельцы начали строить небольшие арочные окна в своих коттеджах. Застекленные щели в окнах выглядели очень визуально привлекательно. Они добавляют текстуру большим домам, поскольку нарушают монотонность плоских внутренних потолков или прямоугольных линейных крыш. Они стали популярны в Америке после того, как бостонский архитектор использовал их в XIX веке.век.

Первоначально они использовались на крышах с черепицей, но в настоящее время их расширили до других конструкций. Они обычно встречаются в постмодернистских пляжных домиках, а также в современных проектах коттеджей. Большинство специалистов рекомендуют изготавливать створки на заказ, фиксированные или распашные, вместе со слуховым окном. Они требуют сложного процесса кровли и каркаса, поэтому они являются дорогим типом слуховых окон.

Окна в мансардных окнах пропускают много света во внутренние помещения. Длинные окна — основная причина, по которой люди считают их больше окном, чем слуховым окном. Слуховое окно для бровей может быть разных размеров и форм, от высоких полукруглых до синусоидальных кривых Ричардсона.

Слуховое окно для плоской крыши

Плоское слуховое окно увеличивает наклон крыши, поэтому считается, что оно идеально подходит для задней части дома. Они сконструированы таким образом, чтобы упираться в скат крыши или доходить до основной стены под крышей. Это зависит от размера комнаты и стиля, который хотят домовладельцы. Однако на самом деле они не так уж распространены, поскольку имеют довольно квадратный и неуклюжий вид, который для большинства выглядит непривлекательным.

Тем не менее, простой стиль означает, что они дешевле в строительстве и позволяют использовать большие окна для большего количества света. Однако они не проливают дождевую воду или талый снег. Это увеличивает вероятность протечек. Эксперты рекомендуют использовать высококачественные кровельные мембраны для плоских крыш, таких как ПВХ. Это может помочь смягчить утечки воды.

Слуховое окно с арочной/бочкообразной крышей

Арочный или закругленный верх слухового окна указывает на свободное пространство перед стеной и по бокам слухового окна. Это помогает добавить некоторый мягкий контраст к в основном прямым, резким линиям, которые имеют большинство наклонных крыш. Его также называют сегментным мансардным окном из-за того, что оно отделяет крышу от конструкции под ней.

Мансардные окна в виде бочек обычно создаются для визуальной привлекательности, а не для какой-либо конкретной функции или использования. У них хорошие размеры окон, которые пропускают свет, но они меньше, чем у большинства других типов слуховых окон. Имейте в виду, что их строительство дороже, чем двускатные или плоские крыши, поскольку это необычный тип слухового окна.

Слуховое окно с односкатной крышей

Слуховое окно с односкатной крышей имеет одинарную плоскую крышу и напоминает слуховые окна с плоской крышей. Крыша имеет наклон в том же направлении, что и слуховое окно, но под более пологим углом. В то время как слуховые окна с остроконечными крышами более распространены, слуховые окна с навесом предназначены для того, чтобы фактически обеспечить большую площадь пространства над головой. Однако для слухового окна требуется другое покрытие крыши, поскольку уклон крыши меньше, чем у самой крыши. Это увеличивает общие затраты и делает его непопулярным среди домовладельцев. Однако у слуховых окон односкатной крыши нет бедра или пика, и они вообще не закруглены. Это снижает стоимость строительства и увеличивает пространство под ним.

Встраиваемое/встраиваемое мансардное окно

Боковые стенки встроенного мансардного окна устанавливаются под скатом крыши. Это сильно отличается от более распространенных остроконечных конструкций, у которых боковые стены выходят наружу и над крышей. Они построены с плоской секцией крыши перед окном, чтобы компенсировать этот выбор конструкции. Их обычно устанавливают из-за визуальной привлекательности, которую они создают, и естественного освещения, которое они обеспечивают. Мансардные окна Inset очень малы, поэтому их легко построить и они стоят дешевле. Однако оно удерживает воду, поэтому, если вы живете в районе, где часто идут дожди, лучше выбрать слуховое окно другого типа.

Слуховое окно с фронтоном

Большинство мансардных окон встроены в крышу любого дома, но слуховое окно с фронтоном на самом деле выходит за пределы крыши дома. Они поддерживаются снизу столбами или столбами и довольно популярны в американских домах. У них довольно драматичный стиль, который хорошо сочетается с классическими стилями жилья. Если вы проектируете дом на основе более современного или современного дизайна, то они определенно будут выглядеть неуместно.

Основная функция слухового окна на фронтоне — обеспечить укрытие.
