Винтовая лестница размеры: в частном доме, для дачи, спиральные лестницы

в частном доме, для дачи, спиральные лестницы

Конструкция винтового типа — выразительная деталь любого интерьера частного дома в два этажа. И хотя комфортность подъема по ней несколько ниже, чем по маршевой системе — тяжело подниматься пожилым людям, детям, переносить габаритные предметы — винтовая лестница в частном доме.

• не занимает много свободной площади за счет спирального расположения ступеней — для размещения достаточно 1 м2;
• обладает хорошей устойчивостью, прочностью;
• удобно разместится в любом месте, где есть под нее проем — в центре, в углу комнаты, между стенами, у окна.

Винтовые системы — виды, материалы

Спиральные лестницы устанавливают, как основные и вспомогательные — на второй этаж, в подсобные помещения, на антресольные этажи. По форме их делают круглыми, полукруглыми или многоугольными. На чертеже марш изображают в окружности, центром которой является опорный столб, а радиусом — длина ступени.

Выход на этаж осуществляется через квадратную, трапециевидную или треугольную площадку, подъем — по забежным ступеням, у которых наружный край шире внутреннего.

Способ крепления проступей:

• на центральную стойку;
• на опору и стены проема;
• на стены проема, когда лестницу ставят между двумя стенами колодца;
• на гнутую тетиву и ограждения.

Винтовые лестницы, как правило, делают открытыми (без подступенков), чтобы ноге было больше места для опоры.

Стационарные марши проектируют на заказ, под конкретные размеры и геометрию помещения, для чего производят сложные расчеты ширины, высоты, поворота ступеней.

Готовые модульные системы имеют небольшие габариты, что позволяет ставить спиральные лестницы на даче или в небольшом частном доме при высоте между 1 и 2 этажом не больше 3 м. Преимущества сборных конструкций — скорость монтажа (3-6 часов), мобильность (можно демонтировать и переносить на другое место).

Для изготовления несущей части применяют дерево разных пород, металл: диаметр трубы — от 50 мм, и сплавы. Основное требование — устойчивость к нагрузкам не менее 150 кг/см.

Деревянные ступени лучше делать из твердого дуба, бука. В мансардные или подвальные помещения, в дачные дома с сезонным проживанием уместно ставить недорогую сосну, прошедшую защитную обработку от воздействия влаги, механических повреждений. Поставив готовые деревянные ступени на металлический каркас, вы сэкономите на отделке.

Стеклянные элементы визуально облегчают конструкцию, хорошо пропускают свет. Прочный триплекс или закаленное стекло не подвержены появлению царапин, сколов. Поверхность можно сделать матовой, глянцевой или цветной, с рисунком. Особенно красива стеклянная интерьерная лестница с подсветкой.

Особенности проектирования, монтажа

Неточности в расчетах сделают подъем травмоопасным, поэтому, в целях безопасности, производители при проектировании винтовых маршей соблюдают строительные нормы (размеры в см):

• ширина пролета — на 2 этаж — от 100-140, в подсобные помещения, на даче — от 90;
• диаметр проема — 140-340, для вспомогательной и дачной системы — от 120;
• диаметр лестницы по наружному краю — 134-330, по внутреннему — 120-320;
• высота прохода на второй этаж (расстояние между витками) — не меньше 200, на чердак — 180-190;
• угол поворота (винт) — 270-360 градусов;
• проступь — ширина в узкой части — не меньше 10, по центру — от 20;
• высота шага — 17-20;
• количество ступеней в полном обороте (в винте) — от 12;
• высота перил — 90-120.

При средних габаритах винтовых лестницах на второй этаж на них не смогут разойтись 2 человека сразу. Чтобы можно было свободно носить грузы, диаметр проема должен быть не меньше 2,2 м. Но при увеличении габаритов теряется принцип компактности — при ширине от 1,5 м площадь, занимаемая винтовым и прямым маршем, будет одинаковой.

На узких маршах на второй этаж ограждения — обязательный элемент, который предупредит падение. Выбирайте материал, который выдержит горизонтальную нагрузку 80 кг/см.

При строительстве лестницы учитывайте такие моменты, как:

• место установки;
• назначение;
• проходимость.

В деревянном доме делайте замеры для строительства лестницы после усадки стен и перекрытий. Например, брус усаживается полгода-год, оцилиндрованное бревно — 4-6 месяцев, рубленое бревно — год-полтора.

Устанавливайте центральную опорную стойку строго вертикально, контролируя положение строительным отвесом. Устойчивость марша во многом зависит от прочности крепления столба. Опору можно забетонировать в бетонный пол или прикрепить анкерными болтами. К деревянному основанию несущий элемент прикручивают анкерами.

Если ступени крепятся к вертикальной балке, в ней высверливают отверстия. Для монтажа с опорой на стену нужны больцы и стеновые кронштейны. Такой способ строительства возможен, если стены сделаны из кирпича и других прочных материалов. Газобетон нужно укреплять закладными из тяжелого бетона. В стену на глубину 25-30 см вмуровывают отрезки профильной трубы (длина — до 1 м), на которую «нанизывают» проступь. Такие сложные проекты должны выполнять специалисты, которые рассчитают оптимальные размеры элементов, крепежа и выполнят установку. Модульные лестницы собирают по инструкции производителя, поэтому их можно ставить в доме или на даче самостоятельно, без привлечения монтажной бригады.

Диаметр винтовой лестницы — какие бывают и как выбрать?

При расчете размеров винтовой лестницы первым делом нужно измерить габариты проема в перекрытии (это необходимо для того, чтобы определить длину проступи) и расстояние между соседними этажами (для получения информации о нужном количестве ступеней).

Кроме того, важно заранее продумать угол закручивания конструкции. При прохождении полного круга по лестнице, наверху движение заканчивается в том же месте по горизонтали, где оно начиналось внизу. Если конструкция будет находиться в центре помещения, вход и выход можно сделать в любом месте.

Но если она будет располагаться возле стены или в углу, то нужно обязательно обратить внимание на направление вращения и определить точки входа и выхода. В некоторых случаях  придется отказаться от вращения конструкции на 360° и за основу придется взять другой угол.

В домах с мансардой важно учитывать высоту до перекрытия, для того, чтобы конструкции мансарды не создавали проблем при перемещении по лестнице и выходе с нее.

Перед началом строительства конструкции нужно составить проект, где будет указана длина проступи и общее количество ступеней.

Допустим, нужно изготовить винтовую лестницу с поворотом на 360°, диаметром 2 метра и высотой 3 метра.

Расчеты в этом случае выполняются по следующей схеме: для нахождения длины окружности по линии движения применяется формула L = 2πr (r = 2R/3), потому что средняя линия движения по лестнице располагается на расстоянии 2/3 от радиуса лестницы.

В итоге получается, что длина окружности составит L = 4πR/3, то есть, 4×3,14×1000/3, что дает  в результате расчетов 4187 мм или 4,19 метров.

При помощи таких вычислений можно получить развертку конструкции, соответствующую обычной одномаршевой лестнице.

Заданная высота от пола до потолка верхнего этажа — 3 метра.  Получается, что наиболее оптимально принять высоту ступенек 150 или 200 мм, в этом случае количество подъемов будет 15–20.

Для 15 подъемов понадобится 14 ступенек. Последняя одновременно является лестничной площадкой. Следует заметить, что расчет нужного количества ступенек производится обычным методом подбора.

Нужно просто поделить высоту этажа на некоторое примерное количество подъемов и посмотреть, какие в итоге получатся размеры ступенек и соответствуют ли они нормативу, то есть ширине обычного шага человека. Требования по безопасности можно найти в интернете и использовать при проектировании.

Все ступени винтовой лестницы забежные и оставляются открытыми, то есть без подступенков, поэтому рассчитывать размеры последних не потребуется.

Незначительное увеличение проступей никак не скажется на конструкции и нижняя ступенька всего лишь чуть глубже зайдет под верхнюю.

Ступени обычно нанизываются на стальную трубу с диаметром 5 сантиметров. Для повышения жесткости стойки и фиксации ступеней на нужной высоте между ними вставляются металлические гильзы и шайбы.

На основании проведенных расчетов определяется общий диаметр конструкции.

Ознакомиться с более подробной информацией вы можете, перейдя по ссылке ниже.

Купить винтовую лестницу можно на нашем сайте.

Справочник по стандартным размерам винтовых лестниц (с чертежами)

Винтовые лестницы обычно используются в промышленных условиях, но их также можно использовать в жилых домах в качестве элемента стиля или для экономии места и увеличения полезной площади помещения. .

Винтовые лестницы доступны в различных размерах для удовлетворения различных потребностей, которые мы рассмотрим ниже.

Как правило, размеры винтовых лестниц варьируются от наименьшей стандартной винтовой лестницы, имеющей диаметр 3 фута 6 дюймов и ширину пешеходной дорожки 17 дюймов, до самой большой стандартной винтовой лестницы с диаметром 6 футов и шириной пешеходной дорожки. измерение ширины пути 32 дюйма.

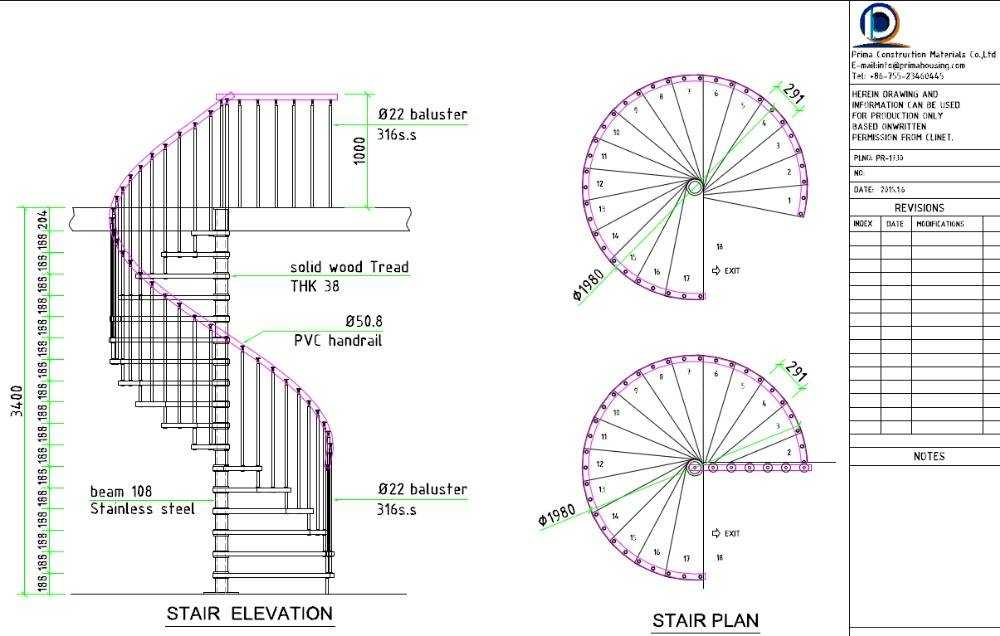

Взгляните на рисунок ниже с большими деталями.

Что такое винтовая лестница?

Винтовая лестница опирается на центральную опору и имеет простую конструкцию, что делает ее установку более быстрой и легкой, чем у обычной лестницы. Именно этот центральный стержень обеспечивает структурную целостность лестницы, поэтому никакие другие усиления или опоры не нужны.

Именно этот дизайн означает, что винтовая лестница отлично подходит для экономии места, поскольку она ведет прямо на следующий этаж, а не по диагонали через комнату, как большинство лестниц.

Поскольку столб находится в центре лестницы, снаружи есть только поручни, так что это может быть не лучший тип лестницы для тех, кто немного шатается на ногах.

Кроме того, винтовые лестницы, как правило, более крутые, чем обычные лестницы, что может представлять угрозу безопасности для некоторых людей, например, для тех, у кого есть дети или пожилые пользователи.

Наименьшая стандартная винтовая лестница

Самая маленькая винтовая лестница, предлагаемая большинством производителей будет иметь диаметр 3 фута и 6 дюймов.

Эта лестница известна как компактная лестница, потому что она занимает очень мало квадратных метров в доме, что может освободить большую площадь комнаты, если вы замените стандартную лестницу этой лестницей.

При таком размере винтовой лестницы у вас, очевидно, будет уменьшенная ширина лестницы, которую вам нужно будет проверить, подходит ли она для вашей семьи и как лестница будет использоваться.

Пешеходная дорожка по винтовой лестнице диаметром 3 фута 6 дюймов будет иметь ширину 17 дюймов, что составляет чуть менее 1,5 фута.

Если вы сравните это со стандартной лестницей, которая обычно имеет минимальный размер прохода 32 дюйма, вы увидите, что это очень тонкая лестница. Вы должны подумать, как часто будут использоваться лестницы и кто будет ими пользоваться, чтобы понять, подходит ли этот размер.

Вам также следует подумать о том, нужно ли вам будет носить предметы вверх и вниз по лестнице, и будут ли эти предметы удобно проходить через 17-дюймовую дорожку.

Самая большая стандартная винтовая лестница

Самая большая стандартная винтовая лестница, которую вы, вероятно, встретите, будет иметь диаметр 6 футов. Винтовые лестницы могут изготавливаться больших размеров, но обычно они изготавливаются на заказ в соответствии с пространством и требованиями клиента.

Винтовая лестница диаметром 6 футов будет иметь ширину пешеходной дорожки 32 дюйма, что соответствует стандартному минимальному размеру дорожки обычной лестницы.

Если вы считаете, что обычная лестница разумна для использования с точки зрения размера дорожки, то вам подойдет винтовая лестница диаметром 6 футов.

Другие размеры винтовых лестниц

Диаметр винтовых лестниц обычно составляет 6 дюймов, начиная с 3 футов и 6 дюймов и заканчивая 6 футами . Шесть дюймов эквивалентны половине фута. Следующим размером от 3 футов 6 дюймов будет лестница диаметром 4 фута.

Этот размер винтовой лестницы будет иметь размер пути 20 дюймов. Следующим размером будет винтовая лестница диаметром 4 фута и 6 дюймов, и эта лестница будет иметь размер прохода 23 дюйма.

Следующий размер будет 5 футов в диаметре с дорожкой 26 дюймов, а следующий размер будет 5 футов и 6 дюймов с размером дорожки 29 дюймов. Окончательный размер — это самый большой стандартный размер 6 футов в диаметре.

Размер прохода

Хороший способ проверить, подходит ли вам размер прохода, — использовать раздвижную дверь. Если в вашем доме есть раздвижная дверь, например, французская дверь патио или раздвижная дверь шкафа, откройте ее так, чтобы измерение ширины было равно размеру пути интересующей вас винтовой лестницы, а затем пройдите через нее.

Это даст вам хорошее представление о том, довольны ли вы размером пути. Поскольку винтовые лестницы доступны с шагом 6 дюймов, вы можете открыть раздвижную дверь дальше, чтобы увидеть, насколько изменится размер вашей пешеходной дорожки, если вы выберете следующий размер винтовой лестницы.

Размеры проема в полу

Для установки винтовой лестницы в доме вам потребуется проем на верхнем этаже, где будет установлен верх лестницы. Размер проема будет отличаться в зависимости от того, какой размер винтовой лестницы вы выберете.

Если вы выбираете винтовую лестницу, чтобы максимально увеличить площадь на верхнем этаже, то знание размера проема может повлиять на ваше решение. Минимальные размеры проема для каждого стандартного размера винтовой лестницы перечислены ниже:

• Для диаметра винтовой лестницы 3 фута 6 дюймов потребуется минимальный проем в полу 44 дюйма на 44 дюйма.
• Для винтовой лестницы диаметром 4 фута потребуется минимальный проем в полу 50 дюймов на 50 дюймов.
• Для винтовой лестницы диаметром 4 фута 6 дюймов потребуется минимальный проем в полу 56 дюймов на 56 дюймов.
• Для винтовой лестницы диаметром 5 футов потребуется минимальный проем в полу 62 дюйма на 62 дюйма.
• Для винтовой лестницы диаметром 5 футов 6 дюймов потребуется минимальный проем в полу 68 на 68 дюймов.
• Для винтовой лестницы диаметром 6 футов требуется минимальный проем в полу 72 дюйма на 72 дюйма.

Что такое винтовая лестница, что такое винтовая лестница

Мы в The Great Lakes Stair & Millwork Co. получаем самые разные запросы на различные стили и типы винтовых лестниц. За последние 30 лет нашей обширной истории мы спроектировали и построили многие из этих эстетически отличающихся и исключительно функциональных систем винтовых лестниц. Однако мы обнаружили, что многие люди используют термин «винтовая лестница» почти в общем, точно так же, как термины «салфетка» и «салфетки Kleenex®» часто взаимозаменяемы. Мы хотели бы воспользоваться этой возможностью, чтобы поговорить о винтовых лестницах, их преимуществах и недостатках, а также о том, чем они отличаются от других систем круговых, криволинейных или винтовых лестниц.

Термин «винтовая лестница» широко используется (несколько общий термин) для описания поворотной лестницы радиуса/диаметра, такой как изогнутая лестница, круговая лестница, радиусная лестница или круглая лестница. Подразумевается лестница, которая делает некоторый радиус поворота. Фактическое определение винтовой лестницы следующее:

• Винтовая лестница представляет собой систему круглых лестниц, которая использует радиус или диаметр и оборачивается вокруг центральной стойки.

Другие поворотные лестницы можно определить как:

• Круговая лестница вращается по окружности комнаты. Обычно поворачивается более чем на 90 градусов
• Изогнутая лестница совершает широкий поворот на меньшей площади, чем круглая лестница, и обычно не образует полный круг. Обычно поворачивается на 90 градусов или меньше.
• Винтовая лестница по размеру аналогична винтовой лестнице, но не использует центральную опору и обычно имеет поручни с внутренним и внешним радиусом.
• Винтовая лестница завершает поворот с углами и делает это с угловыми ступенями без центральной стойки.

Таким образом, основным отличием винтовой лестницы от других типов поворотных лестниц является то, что винтовая лестница симметрично оборачивается вокруг центральной стойки.

Какие преимущества предлагают винтовые лестницы?

Винтовые лестницы идеально подходят для обеспечения личного доступа на небольшой площади. Со стандартным квадратным проемом с отделкой 5 футов-3 дюйма мы можем многое сделать с винтовой лестницей, чтобы с легкостью перемещаться между этажами. Кроме того, винтовые лестницы — отличный предмет для разговора, поскольку они эстетически отличаются от перпендикулярных или традиционных лестниц. Вы не всегда видите винтовые лестницы в дизайне дома, поэтому они, как правило, выделяются при реализации. Самое лучшее в винтовой лестнице то, что она делает «много» в «маленьком» пространстве, при этом выглядя чрезвычайно эстетично с архитектурной точки зрения!

Несмотря на то, что мы большие поклонники винтовых лестниц здесь, в Great Lakes Stair, есть несколько ключевых моментов, о которых следует помнить, если вы планируете внедрить систему винтовых лестниц:

• Винтовые лестницы нельзя использовать в качестве главной лестницы дом или бизнес.
• Винтовые лестницы не считаются пожарными выходами, а также ограничивают доступ к тележкам и пожарным шлангам.
• Трудно, если вообще возможно, перемещать мебель между этажами по винтовой лестнице.
• Винтовая лестница не может использоваться только для входа в спальню.
• Иногда винтовые лестницы могут пугать людей, особенно пожилых людей и маленьких детей, а также домашних животных.

При правильной конструкции и использовании винтовые лестницы могут стать красивым и безопасным дополнением к вашему дому или бизнесу, где необходим только личный доступ в помещение.

В большинстве случаев винтовая лестница представляет собой простую и привлекательную альтернативу доступу на уровень пола в вашем доме при минимальном использовании пространства. Но у винтовых лестниц есть несколько минимальных недостатков. Мы считаем, что наша ответственность как старшего производителя лестниц в Соединенных Штатах заключается в том, чтобы информировать вас о любых потенциальных проблемах, с которыми вы можете (или НЕ МОЖЕТЕ) столкнуться при добавлении винтовой лестницы в ваш дом или проект;

• Винтовые лестницы, как правило, имеют более высокие подъемы на ступень (в среднем 9 дюймов на подъем). Это может быть проблемой для людей с проблемами при ходьбе или скалолазании.
• Винтовая лестница может пугать очень маленьких, пожилых людей и домашних животных.
• По винтовым лестницам довольно сложно переносить предметы (например, корзину для белья) вверх и вниз по лестнице. Мебель очень трудно переносить или маневрировать на винтовой лестнице.
• Системы винтовых лестниц нельзя использовать в качестве основного доступа к спальным зонам из-за противопожарных правил.
• Винтовые лестницы, по большей части, не могут использоваться в качестве основного входа в любой дом, здание или наружную постройку, где живут люди. Перед внедрением винтовой лестницы в свой проект проконсультируйтесь с местным строительным отделом.
• Винтовые лестницы нельзя использовать в качестве основной пожарной лестницы в жилых или коммерческих помещениях.
• Чем меньше винтовая лестница, тем труднее «идти прямо» вверх или вниз. Например, вам, возможно, придется немного боком подняться или спуститься по винтовой лестнице диаметром 4 фута 0 дюймов в зависимости от вашего роста как человека.
• При ходьбе по винтовой лестнице может возникать легкая вибрация или дрожание. Это совершенно нормально.
• По винтовой лестнице легче подниматься, чем спускаться.
• Может быть трудно «обойти» другого человека на винтовой лестнице. Обычно винтовая лестница представляет собой лестницу для одного пользователя за раз.

Несмотря на то, что ни один из вышеперечисленных (потенциальных) недостатков винтовой лестницы не является монументальным, будет справедливо сообщить людям, что они могут столкнуться ни с одним, некоторыми или всеми вышеперечисленными при определении того, подходит ли винтовая лестница для их.

Как правило, винтовые лестницы изготавливаются полностью из дерева, полностью из металла или из комбинации этих материалов. Кроме того, винтовые лестницы могут включать в себя стекло, декоративное железо или и то, и другое. Посмотрите нашу галерею винтовых лестниц, чтобы увидеть множество примеров винтовых лестниц, которые мы сделали в Great Lakes Stair.

Стоимость винтовой лестницы, как и любой другой лестницы, зависит от общего дизайна и материалов, используемых в конструкции, а также от соображений по установке. Вы можете спроектировать и построить экономичную винтовую лестницу или роскошную модель. В Great Lakes Stair мы будем тесно сотрудничать с вами, обсудим ваши потребности, оценим ваше пространство и предложим решение винтовой лестницы, которое подойдет для вашего дома и вашего бюджета.

Средний диаметр винтовой лестницы составляет 5’-0”. Это преимущественно наиболее широко используемый размер для винтовых лестниц. Диаметр 5 футов на 0 дюймов соответствует большинству единых строительных норм и правил США и соседних стран в отношении соблюдения норм / соответствия. Эта лестница удобно помещается в квадратном или круглом отверстии с отделкой 5–6 дюймов.

Стандартный диаметр винтовой лестницы может начинаться с диаметра 4 фута-0 дюймов (мы даже завершили спиральную лестницу диаметром 3 фута-6 дюймов для кукольного домика), но может быть изготовлен практически любого диаметра до 12 футов. 0”. После 12 футов в диаметре вам лучше поставить круглую лестницу (см. нашу статью о круглых лестницах). Наиболее распространенные размеры винтовых лестниц и их соответствующие готовые проемы, в которые они вписываются, следующие:

 Требуемый диаметр лестницы                  Необходимо чистовое отверстие

1. 4 фута-0 дюймов…………………………4 фута-6 дюймов x 4 фута x 6 дюймов, квадрат или 4 фута 6 дюймов в диаметре
4 «-6» ………………………. 5’-0” x 5’-0” квадрат или диаметр 5’-0”
3. 5’-0”…………………………5’-6”x 5’-6” квадрат или 5 Диаметр ‘-6”
4. 5′-6”…………………………6’-0” x 6’-0” квадратный или диаметр 6’-0”
5. 6’-0” …… …………………..Квадрат 6 футов-6 дюймов x 6 футов-6 дюймов или диаметр 6 футов-6 дюймов
6. Или любой промежуточный размер или больше!

Это отличные вопросы, а также серьезные опасения при покупке винтовой лестницы. Мы все слышали ужасные истории о полностью собранных винтовых лестницах, прибывающих в дом или на работу без возможности установить их внутрь конструкции. Для большинства приложений этот процесс полной сборки винтовых лестниц до прибытия и доставки их полностью сваренными или собранными целиком, является не чем иным, как катастрофической катастрофой.

Мы в компании The Great Lakes Stair делаем вещи не так, как другие производители. Большинство наших винтовых лестниц будут предварительно собраны в нашем цехе, чтобы обеспечить их подгонку и отделку, а затем разобраны на простые секции, пронумерованы и промаркированы для облегчения окончательной установки на стройплощадке. Затем лестница будет тщательно упакована на «салазках», завернута в защитный картон и отправлена ​​прямо с нашего предприятия к вам домой или на объект. Мы можем организовать доставку багажника в любую точку США или соседних стран. Отсюда все, что вам нужно, — это один человек, чтобы перенести легкие секции через дверь размером 2–6 дюймов или больше в комнату или зону, где будет установлена ​​винтовая лестница, а затем снова собрать. Для сборки лестницы требуется 2 человека: один будет удерживать центральную стойку, а другой будет надвигать секции на центральную стойку. Это так просто.

Как правило, большинство винтовых лестниц можно окончательно собрать и установить менее чем за один рабочий день.

Обладая более чем 30-летним опытом производства и установки винтовых лестниц, мы точно знаем, какие вопросы задать по вашему проекту, и поймем ваши потребности как потребителя. Мы сотрудничаем с нашими клиентами, делясь фотографиями, оценивая ваше пространство, понимая ваши требования, а затем воплощая ваши идеи в жизнь. Мы не производим какие-либо базовые продукты или продукты начального уровня, все наши решения для винтовых лестниц варьируются от полузаказных до всех проектов, разработанных по индивидуальному заказу и изготовленных вручную. Помните, что один размер не подходит всем, когда речь идет о винтовых лестницах. Недорогой товарный рынок винтовых лестниц и низкие цены приведут только к проблемам. Мы регулярно заменяем товарные комплекты винтовых лестниц, которые были плохо сконструированы и/или установлены неквалифицированными специалистами.
