Винтовые сваи калькулятор онлайн: Онлайн калькулятор для расчета свайного фундамента, калькулятор винтовых свай

Калькулятор фундамента из винтовых свай, онлайн расчет цены

Калькулятор фундамента из винтовых свай – онлайн расчет – простой способ сориентироваться в ценах на продукцию/на работы по строительству.

Калькулятор фундамента под ключ

Самое главное достоинство онлайн калькулятора в том, что он позволяет выполнить все расчеты самим без помощи специалиста. Сама схема тоже довольно проста.

На большей части страниц нашего сайта в правом верхнем углу есть кнопка «Калькулятор фундамента». Нажав на нее, Вы переходите на отдельную страницу, на которой размещены поля, обязательные для заполнения. От Вас потребуется указать тип строения (дом, баня, забор, пирс), материал стен (для дома это дерево, каркас или кирпич, для забора – профлист, сетка-рабица), этажность, размер постройки. Эти данные необходимы для определения нагрузок от сооружения.

Для удобства все поля снабжены выпадающими вкладками, в которых указаны самые частые варианты. Это значительно сокращает время заполнения.

Калькулятор фундамента от компании «ГлавФундамент» также включает два дополнительных поля – грунтовые условия и коррозионная активность грунта. При их заполнении у Вас, вероятно, могут возникнуть вопросы, так как почти все организаций на рынке не запрашивают эту информацию для расчета цены свай/строительно-монтажных работ. Почему мы сделали их обязательными?

Параметры свай, их количество, расстановка в фундаменте могут назначаться только на основании информации о нагрузках от строения и о грунтах. Если оба эти фактора не будут учтены, возникнет риск просадки (при мощности слоя плотного грунта под сваей менее 1 метра или сезонном намокании некоторых типов грунтов, снижающем их несущую способность) или выпучивания (при действии касательных сил морозного пучения) фундамента. Вы также не сможете быть уверены, что срок службы конструкции будет таким, как требует ГОСТ 27751-2014 «Межгосударственный стандарт. Надежность строительных конструкций и оснований. Основные положения».

Эффективная работа двухлопастных винтовых свай возможна только при рассчитанном, исходя из данных о грунтах, расстоянии между лопастями. То же касается шага лопастей, угла их наклона (больше информации в статье «Особенности расчета двухлопастных винтовых свай»).

Для включения в работу сваи околосвайного массива грунта ненарушенной структуры должна подбираться рациональная конфигурация лопасти, соответствующая типу грунта (подробнее в статье «Ключевые принципы подбора параметров лопастей»).

Толщина металла и марка стали – это тоже переменные, зависящие от степени коррозионной активности грунтов. Если среда сильноагрессивная, а свая выполнена из стали марки Ст3 с толщиной стенки 4 мм и менее, не стоит рассчитывать, что она прослужит более 15-20 лет.

Таким образом, данные о грунтовых условиях площадки строительства столь же необходимы при проектировании, как данные о нагрузках. Если Вы не обладаете необходимой информацией, специалисты компании «ГлавФундамент» проведут необходимые исследования – геолого-литологические изыскания, а также измерения коррозионной активности грунтов (подробнее об услугах в статье «Экспресс-геология (геолого-литологические изыскания) и измерения коррозионной активности грунтов»).

Онлайн калькулятор, разработанный нашей компанией, подходит только для объектов малоэтажного строительства. Фундаменты промышленных и крупных гражданских объектов (трубопроводы, стенды, мачты, вышки, ЛЭП) рассчитываются в системах автоматизированного проектирования (САПР) после проведения полноценных инженерно-геологических изысканий. Для подтверждения полученных результатов организуются контрольные испытания грунтов при действии вдавливающих, выдергивающих и горизонтальных нагрузок. Это связано с предъявлением повышенных требований к уровню безопасности этих объектов.

Если Вам нужно рассчитать промышленную или крупную гражданскую постройку, перейдите по ссылке и заполните заявку в проектный отдел нашей компании, указав необходимые данные. Если потребуется дополнительная информация, мы Вам перезвоним.

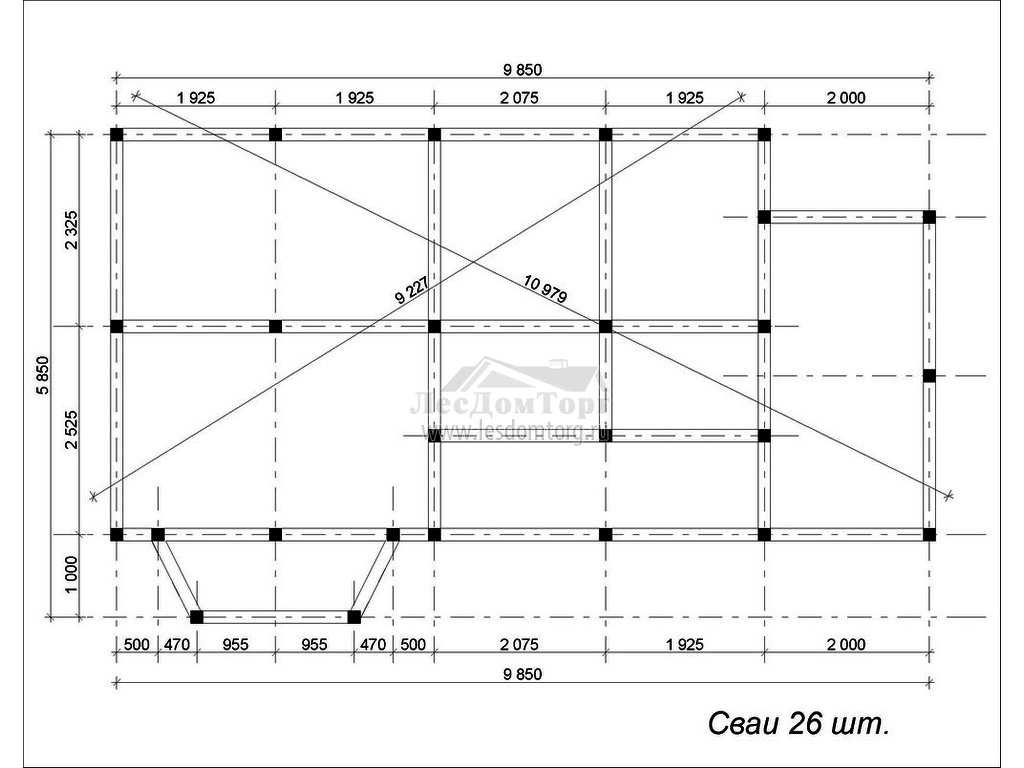

Расчет количества, подбор конструкций и расстановка свай

При определении количества и сочетаний свай в программе «Калькулятор фундамента» учитываются требования нормативных документов, действующих в РФ, а также нормы проектирования, разработанные нашими специалистами по результатам исследований и испытаний, как собственных, так и выполненных зарубежными специалистами.

На фундаментную конструкцию практически любого сооружения (дом, баня) воздействуют сразу несколько типов нагрузок (под ответственными узлами сооружения, под несущими и ненесущими стенами, под лагами пола). Каждый тип нагрузок требует применения конструкции сваи с определенной несущей способностью. Поэтому предложенное решение будет включать не один, а сразу несколько их видов.

Но есть моменты, которые сложно учесть при онлайн расчете. Это, например, характеристики провисания ростверка (расчетная величина). Есть мнение, что во избежание провисания ростверка достаточно придерживаться обобщенных значений допустимых нагрузок. Это некорректно. Пролет между сваями определяется для каждого объекта, с учетом нагрузок на обвязочный материал от каждой стены.

В этой связи расчет, выполненный в калькуляторе фундамента, можно рассматривать только как предварительный. Он помогает Вам сформировать общее представление о цене, но это не решение, гарантирующее безопасность здания.

Калькулятор расчета винтового фундамента

При создании калькулятора расчета винтового фундамента мы ставила перед собой задачу разработать программу, которая будет удобна и одновременно полезна.

Во-первых, мы можете сравнить цены. Плюс – для этого не нужно открывать множество вкладок, вся необходимая информация есть на нашем сайте. Сервис рассчитывает цену сразу в трех категориях («Эконом», «Стандарт», «Премиум»). В итоговую цифру также войдет стоимость строительно-монтажных работ (для этого достаточно поставить галочку в поле «С учетом работ»).

Во-вторых, мы добавили в калькулятор справочную информацию, которая дает понять, чем мы руководствуемся, предлагая Вам именно это решение.

К примеру, ограждения и пирсы принято относить к легким сооружениям, из-за чего часто под них рекомендуют однолопастные сваи. Это кажется правильным, ведь небольшие нагрузки от объектов не требуют строительства конструкции с большой несущей способностью. Но такой подход совершенно не учитывает воздействие на сваи значительных выдергивающих и горизонтальных нагрузок.

Заборы из дерева или профлиста характеризуются большой парусностью. Пирсы и причалы подвержены воздействию течения, схода льда. Возникающее усилие будет постоянно пытаться вырвать сваю из земли. А такой тип воздействия наименее предпочтителен для конструкций с одной лопастью.

Чтобы избежать возможных последствий Вы будете вынуждены выполнить бетонирование основания колонны или обвязку швеллером или профтрубой. Введение же дополнительной лопасти решит эту проблему даже без дополнительного усиления конструкции.

Калькулятор фундамента под дом. Расчет цены

Калькулятор фундамента – удобный инструмент, чтобы предварительно спланировать фундаментную конструкцию под дом, баню или любой другой объект малоэтажного строительства. Он также незаменим, когда Вам нужен примерный расчет цены для понимания возможных расходов.

Но мы не рекомендуем опираться исключительно на данные программы. Все-таки сервис – это только набор алгоритмов, который не может в полной мере учесть особенности объекта и участка, не может заменить опыт инженера-конструктора. А если учесть, что проектный отдел компании «Главфундамент» выполняет расчет бесплатно и за 24 часа, то выбор станет очевиден.

Калькулятор свайного фундамента — расчет винтовых свай фундамента

• Главная
»
• Калькулятор

Рассчитать

Винтовые сваи пользуются большой популярностью вследствие возможностей, которые раскрывает в строительной сфере их применение. При помощи данных строительных материалов возможно устройство фундамента на любом по характеристикам грунте при оптимальных материальных затратах и в кратчайшие сроки. Использование винтовых свай для устройства фундамента гарантирует следующие преимущества:

• сокращает расходы на организацию строительной деятельности на 30-70%,
• сокращает сроки проведения работ,
• позволяет получить прочное и надежное основание, способное выдерживать значительные нагрузки,
• не ограничивает в выборе материалов для возведения стен, перекрытий и кровли.

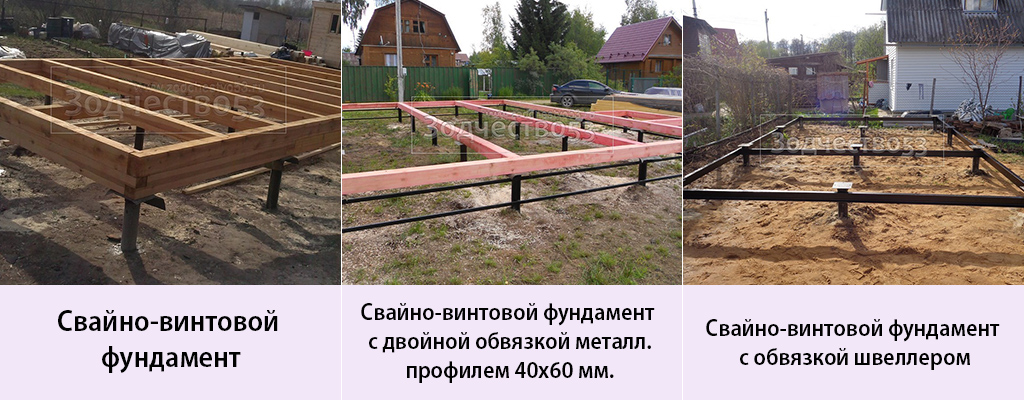

Винтовой фундамент универсален и может быть использован при возведении строительных объектов из разнообразных материалов, все зависит исключительно от уровня профессионализма специалистов, разрабатывающих для него проектное решение. На нашем заводе работает персонал, обладающий значительным опытом и способный для любого строительного объекта разработать проектное решение, позволяющее создать прочный и долговечный фундамент, который станет гарантией безопасной и комфортной эксплуатации строительного объекта на протяжении многих лет. Воспользуйтесь услугами профессионалов, которые за годы своей деятельности смогли помочь в устройстве оснований множеству заказчиков и обладают безупречной репутацией!

Узнавайте примерную стоимость основания на винтовых свайных конструкциях

Безусловно, каждого, кто заинтересовался возможностями строительства объекта по технологии возведения на сваях, интересует, в какую сумму обойдется свайный фундамент. Желание понять приблизительную стоимость объяснимо, поскольку интересует ее сравнение с ценой работ по классической технологии.

Данное сравнение помогает нашим заказчикам принять окончательное решение. В данном разделе нашего интернет-ресурса представлен онлайн-калькулятор, который позволит вам узнать самостоятельно, в какую сумму приблизительно обойдется выбор в пользу винтовых свай для устройства фундамента.

Используйте возможность самостоятельно оценить ценовую разницу в любое комфортное время. Предложенный нами калькулятор предназначен лишь для предварительных расчетов, поскольку точные расчеты могут производиться исключительно специалистами и на стоимость винтовых оснований оказывает влияние слишком много факторов, основными из которых являются:

• качественные характеристики грунта,
• площадь будущего строительного объекта,
• материалы, которые были выбраны для возведения сооружения,
• этажность и пр.

Но вместе с тем предлагаемый нами онлайн калькулятор поможет произвести предварительный расчет, результаты которого станут главным свидетельством преимуществ выбора фундамента, для устройства которого будет использована винтовая свая. Произведите расчет в любое комфортное время, наш калькулятор всегда доступен. Расчет осуществляется мгновенно, поэтому вам не придется ожидать результаты. После расчета вы сможете увидеть приблизительную стоимость основания, возведенного на сваях, что поможет определиться с выбором оптимальной технологии для его устройства.

Заказывайте расчет основания на сваях у профильных специалистов

Если вас заинтересовала винтовая свая, обращайтесь к специалистам нашей компании. Расчет фундамента на винтовых сваях будет произведен после выполнения геодезических изысканий и изучения особенностей будущего строительного объекта. Расчет винтовых свай фундамента предоставит информацию о количестве необходимых опор, их диаметре и длине. После окончания работы наших специалистов вы получите точные данные по фундаменту, которые будут гарантировать его устойчивость и долговечность.

Вы сможете сравнить полученную информацию с результатом, который предоставил предлагаемый нами калькулятор винтовых свай для фундамента, и убедиться в эффективности его работы. Вы можете не использовать калькулятор свайного фундамента, а просто обратиться к нам, и специалисты компании в кратчайшие сроки осуществят проектирование основания для вашего строительного объекта на высоком профессиональном уровне.

Обращайтесь, и мы поможем вам воспользоваться всеми преимуществами технологии устройства оснований строительных объектов различного назначения на сваях! Воспользовавшись нашими услугами, вы сможете сэкономить, а мы гарантируем предоставление сервиса, соответствующего высоким современным стандартам.

SPW911 Программное обеспечение для проектирования шпунтовых свай

Общие функции программы

Как добавить новый слой почвы?

1. Откройте страницу «Почвы» окна определения, дважды щелкнув почву на активной стороне проекта.
2. Нажмите кнопку «Новый слой»:
3. Введите глубину верхней части слоя в поле глубины.
4. Выберите почву из базы данных, щелкнув стрелку вниз справа от поля Имя. Параметры грунта можно редактировать. В качестве альтернативы введите новое название и свойства почвы в соответствующие поля без выбора из базы данных.
5. Нажмите кнопку «Применить»:
6. Новый слой не добавляется к проекту, пока не будет нажата кнопка «Применить».

Как разместить опору выше уровня земли?

1. Откройте страницу стены окна определения, дважды щелкнув шпунт.
2. Введите Upstand в соответствующее поле (например, 1.0).
3. Откройте страницу Supports окна определения.
4. Введите отрицательное значение для позиции поддержки (например, -0,5). Опора должна быть в пределах стойки.

Как распределить нагрузку между двумя опорами?

1. Откройте страницу «Поддержки» окна определения, дважды щелкнув существующую опору.
2. Поместите две рамы близко друг к другу (0,5 м или ближе), используя сетку рамок.
3. Выберите нижнюю из двух опор в сетке.
4. Установите флажок Разделить нагрузку. Общая линейная нагрузка на две рамы распределяется поровну. На основной схеме проекта отображается ссылка, указывающая, что нагрузка распределяется.

Сколько уровней Уэльса можно ввести? И в чем разница между брекетами и валиками?

Двадцать (20). Варианты между раскосами и ригелями действительно предназначены для презентаций; он сообщает установщику, какой комплект устанавливается. Однако ригель позволяет использовать угловые распорки/анкеры, которых нет в раскосе (но обратите внимание, что отображаемая нагрузка представляет собой линейную нагрузку на ригель/раскос, а не нагрузку на распорку).

Почему давление остается постоянным при редактировании проекта?

Изменения параметров почвы, уровня грунтовых вод и т. д. иногда не приводят к изменению расчетного чистого давления. Вероятно, это связано с наличием грунтов с высокой связностью. В таких случаях расчетное давление грунта может быть отрицательным, и значения давления рассчитываются с использованием минимального эквивалентного давления жидкости, MEFP.

Как изменить единицы измерения?

Вы можете изменить единицы измерения на странице настройки окна определения. Лучшее время для этого — когда вы впервые открываете вакансию. Если вы сделаете это позже, это может создать проблемы с базой данных; единственный способ справиться с этим — переустановить программу.  Если вы постоянно работаете в единицах измерения США, при первом использовании программы лучше всего переключиться следующим образом:

1. Открыть новое задание.
2. Дважды щелкните в центре экрана на чертеже.
3. Щелкните вкладку «Настройка» в появившемся окне определения.
4. Нажмите на «Imperial/U.S.» кнопка.

Затем вы можете перейти к вводу остальной информации о задании. Если вам нужно переустановить программу и внести записи в базу данных, вы можете сделать следующее:

• Выберите настройку единицы, которая дает метрические ЗНАЧЕНИЯ (например, E должно быть 2,1E8).
• Закройте программу.
• Скопируйте файлы Client.db, Sheet.db и Soil.db из папки Pile BuckData в другое место. Они будут содержать значения метрик.
• Удалите SPW911 и убедитесь, что папка Program FilesPile Buck удалена.
• Переустановите SPW911. Он должен быть уже установлен в метрических единицах.
• Скопируйте файлы Client.db, Sheet.db и Soil.db, которые вы скопировали выше, обратно в папку Pile BuckData.

Как смоделировать сваи солдат с помощью SPW 911?

У нас есть статья в формате PDF на эту тему; Пожалуйста, напишите Pile Buck, чтобы запросить загрузку.

Какие доплаты можно вводить в программу?

В программу можно вводить только единые надбавки. Программа не учитывает точечные нагрузки, нагрузки на полосу и т. д.

При забивке коффердама в скалу (для забивания изогнутых опор моста в скалу) как показать это на экране определения слоев грунта?

Определить новый грунт с соответствующими свойствами для камня, например, с высокой связностью и т. д.

Подходит ли SPW 911 для обратной засыпки? Горизонтальные нагрузки, которые должны быть приложены к защитному покрытию для моделирования ударов ограждения?

№

У меня возникла ситуация, когда почва в основании защитного покрытия имеет уклон вниз и в сторону от основания с уклоном 3:1 (3 по горизонтали, 1 по вертикали). Как это можно смоделировать в SPW 911?

Очень многое зависит от местности.

• В несвязных грунтах можно провести линию от нижней части стены под углом фи (угол внутреннего трения грунта) к горизонтали. Проведите горизонтальную линию от того места, где она встречается с уклоном на пассивной стороне, обратно к стене. Расстояние от этой точки до исходной точки (где грунт соприкасается со стеной) — это высота «X», которую можно игнорировать.
• Со связными грунтами проблема не стоит так остро, там прочность на сдвиг гораздо выше. В случае с мягкими глинами, возможно, потребуется принять некоторые меры, но это будет решать инженер.

Можно ли использовать SPW 911 для проектирования стен из деревянных или бетонных листов?

Да, если они вводят соответствующие свойства (особенно значения E и I).

Я ввел данные для нового сечения шпунта в базу данных при анализе конструкции стены. Анализируя стену, я понял, что мне нужно изменить некоторые свойства шпунтовой сваи. Но никаких изменений в результатах программы нет. Что происходит?

Вам необходимо либо а) сохранить результаты, выйти из анализа и перезапустить его, либо б) на мгновение изменить защитное покрытие на другой раздел, а затем снова изменить его на тот, над которым вы работаете.

Могу ли я работать с высотой по сравнению с глубиной?

Нет, точка отсчета фиксируется на уровне земли. Изменение этого помешало бы методам расчета программы.

Почему анкерная сила одинарной подпираемой или закрепленной на якоре переборки должна быть больше, чем максимальный сдвиг?

Любая сосредоточенная сила на балке — а это то, с чем вы в основном имеете дело со шпунтовой сваей — создает разрыв в диаграмме сдвига, равный величине сосредоточенной нагрузки. Таким образом, разница между двумя значениями сдвига непосредственно по обе стороны от опоры будет равна величине опорной нагрузки.

Мы заметили, что один и тот же ввод дает разные результаты. Например: мы вводим данные (типы и свойства грунта, надбавки, глубина земляных работ и т. д.), и программа выдает нам результаты (схождение, изгиб, усилия на киле и т. д.). Затем мы изменяем наши данные, чтобы увидеть, какие разные результаты мы получаем. Это нормально, но когда мы вернемся к исходным данным, мы получим результаты, отличные от тех, которые были введены ранее. Что происходит?

Значения К почвы, вероятно, были изменены непреднамеренно. Проверьте значения K до и после изменений — они должны быть одинаковыми, чтобы получить одинаковые результаты. Например, загрузите Demo2 и отметьте P, нагрузку на ригель, схождение и т. д. Распечатайте страницу ввода/вывода. Откройте страницу «Раскопки» и выберите уклон 20 градусов — P и т. д. Все изменится. Теперь снова выберите ровную площадку — они снова меняются, но не возвращаются к тому, что было. Распечатайте страницу ввода/вывода и сравните значения K почвы с предыдущей страницей — они разные. Это происходит из-за того, что значения K пересчитываются в их теоретические значения на основе фи, когда выбран уклон или ровная поверхность. Однако значения K в файле Demo2 не согласуются с теоретическими значениями, рассчитанными по фи (они не согласуются, потому что в исходном источнике этого примера они были установлены по-другому — см. ниже). Аналогичные вещи могут произойти при изменении модели давления. Подводя итог: если схождение, нагрузка на раму, изгибающий момент и т. д. изменяются, то это результат другого графика давления. Если кажется, что давление изменилось, проверьте значения К на каждой глубине. Напишите нам, если это не решит проблему.

Стальная свая имеет предельное напряжение 25 тысяч фунтов на квадратный дюйм для максимального изгибающего момента. Защитное покрытие, которое я рассматриваю, позволит больше. Как я могу это изменить?

Значение 25 тыс. фунтов на кв. дюйм было помещено из соображений консерватизма. Вы можете изменить это значение в базе данных для каждого отдельного раздела.

Можно ли вводить активные и пассивные свойства грунта как отдельные слои?

№; все слои в SPW 911 горизонтальные.

Проектирую стену с наклонной засыпкой. Я изменил уровень воды. Если я изменю метод давления, скажем, на метод Кулона, а затем вернусь к методу Ренкина, длина ворса значительно уменьшится. Что происходит?

Почвенные коэффициенты изменяются при переключении с Ренкина на Кулона и обратно. При каждом переключении значения K возвращаются к своим теоретическим значениям для выбранной модели. Длина сваи, используемая при обратном переключении на Ренкина, связана с тем, что рассчитывается другое давление из-за измененных коэффициентов грунта.

Как добавить в базу данных шпунта разные разделы и не потерять информацию?

Вам необходимо «опубликовать» изменение после внесения новой записи, выбрав другую запись или нажав кнопку «галочка» на панели навигации — см. файл справки в разделе «Базы данных — Редактирование базы данных» для получения более подробной информации.

Операция программы

Как убедиться, что графики и таблицы настроены правильно?

При использовании SPW911 на вашем компьютере должны быть установлены Мелкие шрифты, иначе некоторые табличные данные будут выходить за правый край окна или перекрываться. Чтобы сбросить настройки компьютера на мелкие шрифты:

• Нажмите «Пуск» > «Настройка» > «Панель управления» > «Экран»
.
• Выберите Мелкие шрифты на странице настроек диалогового окна.
• Вы также можете установить следующие параметры на той же странице, хотя показанные параметры не являются критическими:
Цветовая палитра
• должна быть установлена ​​на High Color (16 бит). Это создает затенение на диаграмме бокового фасада. Другие настройки дают заштрихованный узор.
• Область рабочего стола должна иметь размер 800 x 600 пикселей. Диаграмма бокового обзора соответствует размеру экрана точно при этом параметре, если установлен параметр «По размеру экрана». При разрешении менее 800 x 600 вы не сможете увидеть всю диаграмму даже с установленным параметром «По размеру экрана», а при разрешении более 800 x 600 вокруг диаграммы будет пустое пространство (это пустое пространство может быть полезно в некоторых случаях). Однако обратите внимание, что для некоторых программ (например, AUTOCAD) могут потребоваться более высокие настройки, в этом случае см. ниже.
• Установите флажок Показывать значок настроек на панели задач. Это обеспечивает быстрый доступ к настройкам цветовой палитры/области рабочего стола.
• После изменения размера шрифта компьютер необходимо перезагрузить, но цветовую палитру/область рабочего стола можно изменить в любое время, даже во время работы программного обеспечения.

Как настроить SPW 911?

Логотип вашей компании или другая информация могут отображаться в области слева от строки заголовка под основной областью дизайна. Чтобы использовать эту область, создайте файл растрового изображения с именем MyLogo и сохраните его в папке Data каталога установки. Растровое изображение будет отображено в соответствующей области. Растровое изображение может быть любого размера, поскольку оно масштабируется в соответствии с доступным пространством. Однако, поскольку максимальная предоставляемая область отображения составляет 266 x 70 пикселей, используемое растровое изображение не должно быть намного больше этого значения. Адрес вашей компании и другие контактные данные могут отображаться в строке заголовка под дизайном. Их можно изменить на странице настройки окна определения. Дважды щелкните в любом месте дизайна и выберите вкладку «Настройка» для этой страницы. Либо дважды щелкните соответствующую точку доступа, чтобы открыть окно определения на странице настройки.

Когда я распечатываю вывод, часть основной надписи содержит информацию, которая печатается за его пределами, а лист входных данных выходит за пределы области печати, и я не вижу никакого вывода. Что происходит?

Если это происходит на экране, см. файл справки в разделе «Часто задаваемые вопросы — Как обеспечить правильное отображение графиков/таблиц?» Если проблема возникает при печати, возможно, вы выбрали неправильный драйвер — убедитесь, что драйвер точно соответствует используемому принтеру. Пожалуйста, отправьте электронное письмо Pile Buck с информацией о принтере и т. д., если проблема не устранена.

Что делать, если я получаю сообщение об ошибке Borland?

Первое, что вам нужно выяснить, это: «Какие еще продукты Borland у вас установлены? Если нет других продуктов Borland или продуктов, которые он не будет использовать одновременно с SPW911, можно продолжить установку. Если это не так и имеются другие продукты Borland, найдите на жестком диске следующие файлы: USA.BLL, EUROPE.BLL, CEUROPE.BLL, CHARSET.BLL, OTHER.BLL, IDAPI32.CNF. Вы должны включить «Скрытые файлы», чтобы найти их, и все они должны находиться в одной папке «Program FilesBorlandCommon FilesBDE». Если их нет в этой папке, переустановите другие продукты Borland, используя предлагаемые папки по умолчанию. Следует отметить, что ничего из этого может не понадобиться. Вполне возможно, что SPW 911 будет работать правильно, если установка программы завершена.

Мои цвета в Windows 2000 неверны.

Или мой компьютер выдает новое сообщение об ошибке. Почему?

Наши графики печатаются неправильно. Наши весы на наших графиках печатали черные блоки вместо чисел. По какой-то причине график давления печатается правильно, а остальные нет.

Эти проблемы (в основном в Windows 2000 и Me; возможно, и в XP) связаны с изменениями в Windows, внесенными Microsoft. Они ставят под угрозу «обратную совместимость» новых операционных систем с программным обеспечением, разработанным для более старых систем и совместимым с ними. У нас есть решение для этих проблем , и если вы хотите его, нажмите здесь и отправьте нам электронное письмо со своим запросом. В некоторых случаях с цветными принтерами все равно будут проблемы, и в этом случае отключите цветную графику на странице настройки.

Почему нет письменной документации по SPW 911? И почему методы, используемые программой, не совсем соответствуют Руководству по проектированию стальных шпунтовых свай

Pile Buck ?

Документация в стиле «Онлайн» сегодня является нормативной для компьютерных программ. Это особенно полезно, когда происходят изменения; документацию можно изменять и обновлять гораздо быстрее. Что касается методологии, методы, используемые в SPW 911 описаны в Британском справочнике по стальным сваям (7-е издание), с которым можно ознакомиться на сайте corusconstruction.com. Как это часто бывает при проектировании фундамента, существует множество вариантов методов проектирования для различных типов конструкций, и это, безусловно, верно для шпунтовых свай. Нецелесообразно включать их все в одну компьютерную программу. Следует также отметить, что Руководство по проектированию стальных шпунтовых свай Pile Buck было заменено Руководством по проектированию шпунтовых свай от Pile Buck, которое не только гармонизирует методологию, но и дает рабочие примеры с использованием SPW 9.11.

Я открыл новую программу. Перешел на вкладку Side Elevation «Название вашей компании». В нижней части экрана написано «Дважды щелкните, чтобы открыть диалоговое окно «Определить».

Я пытался щелкнуть по всему экрану, но ничего не происходит. Я пытался удалить и переустановить несколько раз. Что я могу сделать, чтобы перейти к диалогу определения?

• Откройте новый дизайн, щелкнув значок «Создать» в левом верхнем углу панели инструментов.
• Двойной щелчок (левая кнопка) в любом месте белой области главного окна дизайна. Возможно, вы делаете двойной щелчок слишком медленно — попробуйте сделать это быстрее.
• Должно открыться второе окно, в котором можно редактировать проекты.
• Если это не сработает, подтвердите, что вы можете открыть демонстрационные файлы в папке Designs.
• Убедитесь, что с мышью все в порядке и регистрируются двойные щелчки.

У меня возникли трудности с получением момента в стене из шпунта. Я начал с метрики, но потом переустановил программу и использовал английские единицы. Когда я нажимаю значок «Показать график момента», я получаю следующее сообщение: «Нарушение прав доступа по адресу 004ccb59».

Чтение адреса 00972974».

Этот тип ошибки может возникнуть в Windows XP, если у вас нет прав «admin» (администратора) и полного доступа к каталогу c:Program FilesPile Buck. Если вы можете получить их, этот тип сообщения об ошибке может быть устранен.

Факторы безопасности

Как проверить свои факторы безопасности?

В функции «Отчетность по проекту» перечислены все потенциальные проблемы проектирования, выявленные программным обеспечением. Учитываются такие факторы, как изгибающий момент (по сравнению с допустимым моментом листа), схождение меньше рекомендуемого, опасность вращения в конструкциях без схождения и уровень воды. Также выполняется проверка плотности грунта, и отображается предупреждение, если плотность под водой кажется большой по сравнению с объемной плотностью. Другие проверки будут добавляться по мере их выявления. Обратите внимание, что эмпирические правила можно включать и выключать на странице «Стена» окна определения. Это может повысить безопасность конструкции.

Я начал работать с SPW 911 и обнаружил, что коэффициент пассивного давления грунта не был снижен за счет понижающего коэффициента (R), как того требуют таблицы AASHTO 5.5.2.C и 5.5.2.D. Почему нет?

В случае консольных стен факторы безопасности можно учитывать несколькими способами. Один из них — разделить коэффициенты пассивного давления грунта на понижающий коэффициент (обычно от 1,5 до 2,0). Другой способ — вычислить условие равновесия для суммирования сил, а затем добавить длину схождения. СПВ 911 использует последний подход. Если вы хотите уменьшить коэффициент пассивного давления грунта, вы можете сделать это непосредственно на странице почв.

Можно ли установить или изменить коэффициент безопасности (FOS)? Как это делается?

Пользователь может выбрать Free Earth Support (FOS = 2) или Fixed Earth Support (FOS неприменимо). Пользователь может ввести схождение (включая 0) вручную. Во всех случаях можно рассчитать и отобразить FOS. Чтобы изменить запас прочности:

Я проектирую консольную стену, и мне нужен запас прочности 1,4.

Программа определяет слои грунта на основе проникновения и эмпирическое правило. Я пытался настроить K _шт. значение слоя закладных. Это увеличивает заглубление, но не увеличивает запас прочности и плохо влияет на прогиб вершины сваи. Как лучше всего с этим справиться?

Откройте страницу «Стена», отключите «Автоматически» и введите схождение вручную.

Основан ли коэффициент запаса на чистом давлении, т. е. на активном минус пассивном давлении, или его можно установить отдельно для активного и пассивного давления?

Моделирование воды

Как определить уровень воды над уровнем земли?

1. Откройте страницу раскопок окна определения, дважды щелкнув поле рядом с основной диаграммой.
2. Введите отрицательное значение активной или пассивной глубины воды.

Как моделируется вода в связных грунтах?

• Обозначение

Давление рассчитывается в соответствии с Британским справочником по стальным сваям (7-е издание), гл. 4 (BSPH) и Руководство по проектированию стальных шпунтовых свай. Для моделей Ренкина и Кулона используются разные коэффициенты активного и пассивного давления. Чистое давление рассчитывается путем нахождения суммы активных и пассивных давлений грунта и воды:

• Давление грунта

Активное и пассивное давление грунта определяется по формуле:

• p _a = g k K _a – K _ac C
• p _p = g h K _p + K _шт C

Рекомендуется, чтобы минимальная стандартная надбавка составляла 10 кН/м&Mac178; наносится на поверхность оставшегося грунта при проектировании всех подпорных стен (Ref: BS 8002: 1994). Это значение по умолчанию в SPW911, но значение можно изменить на странице Excavation окна определения. Дополнительную нагрузку из-за движения транспортных средств, фундаментов и т. д. можно смоделировать, увеличив стандартную надбавку.

• Давление воды

Давление воды на любой глубине, d, определяется как: p _w = (d – d _w ) g _w В уравнениях давления земли и воды: Гранулированные грунты (C = 0;f > 0) : насыпная и погруженная плотности используются выше и ниже уровня грунтовых вод соответственно. Затем рассчитывается давление воды в каждом слое почвы. Связные грунты (C > 0; f = 0): используется объемная плотность выше и ниже уровня грунтовых вод. Пределом давления воды в связных породах считается глубина, на которой давление воды равно давлению грунта. Смешанные грунты (C > 0; f > 0): насыпная и погруженная плотности используются выше и ниже уровня грунтовых вод соответственно. Давление воды применяется в пределах каждого слоя смешанного грунта.

• Минимальное эквивалентное давление жидкости (MEFP)

Расчетное полезное давление может иметь отрицательное значение, если в выемке грунта имеется высокая связность, и тогда давление принимается равным нулю. В таких случаях следует учитывать проникновение воды между грунтом и шпунтовыми сваями путем приложения полного гидростатического давления. Полное гидростатическое давление может быть выбрано на странице «Почвы» окна определения. Там, где присутствие грунтовых вод маловероятно, альтернативной заменой нулевого результирующего давления в связных грунтах является допущение давления эквивалентной жидкости с плотностью 5 кН/м 9 . 0299 3 (Re MEFP применяется после того, как были применены все другие источники давления. MEFP можно игнорировать, установив минимальную плотность жидкости на 0 кН/м ² .fon

• Трещины растяжения

Вода может проникать на значительную глубину в связные грунты через трещины напряжения. Они могут открыться в ближайшем краткосрочном периоде на глубину, определяемую: (2C – Q)/g. Трещины растяжения в связных грунтах могут быть определены до указанной глубины на странице «Почвы» окна определения. При применении чистое активное давление представляет собой максимум расчетного давления грунта и давления воды в трещине растяжения, а также максимум расчетного давления грунта и MEFP ниже трещины растяжения.

• Пассивное умягчение

Пассивное размягчение может происходить, когда мягкие связные грунты существуют на уровне дноуглубительных работ или земляных работ (см. BSPH, стр. 5/8). Пассивное смягчение можно включить/выключить на странице Почвы окна определения. Если применяется пассивное смягчение, предполагается, что сцепление пассивной стороны увеличивается линейно от нуля до полного значения на введенной глубине пассивного смягчения. Значение глубины пассивного смягчения по умолчанию равно 1 м, но может быть изменено. Примечание. В некоторых случаях чистое давление над уровнем котлована может быть отрицательным (например, когда пассивный уровень воды меньше глубины котлована). В таких случаях чистое давление принимается равным нулю.

На странице 34 Руководства по проектированию стальных шпунтовых свай

на рис. 12b показано чистое давление воды на шпунтовые сваи при различных уровнях воды, как указано Терзаги. Точно так же SPW 911 обрабатывает давление воды?

SPW911 не совсем соответствует методу, показанному на стр. 34, но может дать такой же результат, если выбрать соответствующие настройки. Во всяком случае, программное обеспечение, вероятно, предсказывает более высокое давление, что приведет к более безопасным конструкциям. Более подробную информацию по этому вопросу можно найти в книге «Шпунтовая свая» от Pile Buck.

Следует ли установить минимальную плотность жидкости на 0, если используется полное гидростатическое давление?

Установите на 0, чтобы игнорировать мин. давление жидкости, установленное на 9,81 кН/м ² (62,4 фунтов на квадратный фут), для применения полной гидростатической нагрузки в связных грунтах.

Распределение давления Terzaghi и коффердамы с раскосами

Я хотел бы знать, подходит ли эта программа для проектирования коффердамов с раскосами? Будет ли он соответствовать перепаду уровня воды и позволит ли он использовать эмпирические диаграммы давления? 9№ 0005

SPW 911 подходит для проектирования коффердамов с раскосами, так как позволяет использовать профили давления стен Terzaghi и Peck. Он допускает перепад воды, но не позволяет использовать эмпирические диаграммы давления. Однако при проектировании коффердамов со связями имейте в виду, что SPW 911 не рассчитывает устойчивость основания; это надо проверять отдельно. Кроме того, SPW 911 предполагает, что давление стены на уровне выемки продолжается ниже линии выемки. В случае твердых глин это означает ноль на стороне грунта выемки. Если это нежелательно, альтернативный метод расчета можно найти в NAVFAC DM 7.02. Дополнительную информацию о профилях давления Terzaghi и их применении можно найти в «Конструкции шпунтовых свай» от Pile Buck.

Используя расчетные давления Terzaghi, что представляют собой коэффициенты m и a и можно ли их изменить?

м – зависит от свойств грунта; а – 0,2 или 0,4 для временных/постоянных работ; оба могут быть изменены. См. Руководство по проектированию стальных шпунтовых свай, стр. 119 (используется «n» вместо «a»)

Я проектировал консольную стену с учетом давления грунта Терцаги. Мой вывод выглядит странно по сравнению с ручными вычислениями. Что происходит?

Модель давления Terzaghi не совсем подходит для консолей — ее лучше всего использовать для расчета нагрузок на стойки в анкерных котлованах. Когда выбран Terzaghi, Rankine используется для давления ниже глубины выемки, поскольку никакой другой метод не задокументирован. Terzaghi не рекомендуется для расчета изгибающего момента.

Как рассчитывается требуемое схождение в сыпучих грунтах в конструкции с несколькими ригельами?

При наличии более одной опоры схождение и нагрузка на самую нижнюю раму определяются путем рассмотрения самого нижнего пролета как одноопорной стены. Нагрузки на рамы выше самой низкой находятся с использованием текущей модели нагрузки. Модель нагрузки может быть а) распределением по площади (как описано в конструкции шпунтовой сваи от Pile Buck) или б) методом шарнира. Используемый метод выбирается на странице «Поддержка».

HeliCAP® V3.0 — первоклассный инструмент для уверенного проектирования винтовых спиралей теперь содержит (3) онлайн-учебника, которые помогут пользователям пройти через программу и узнать о новых функциях

HeliCAP® V3. 0 — первоклассный инструмент для уверенного проектирования винтовых спиралей Теперь содержит (3) онлайн-учебника, которые помогут пользователям разобраться в программе и узнать о новых функциях анкеровки, выпустила HeliCAP® Helical Capacity Design Software Version 3, запатентованное инженерное программное обеспечение для надежного проектирования спиральных конструкций. Он выполняет мощные расчеты параметров грунта на площадке, чтобы помочь инженерам в проектировании фундаментов, оттяжек, грунтовых гвоздей и тяжелых растяжек. Программное обеспечение дает подсказки для сохранения контроля над важными критериями, чтобы повлиять на тот же самый процесс, который разработчики приложений HPS ежедневно используют для анализа проблем и поиска решений.

В отличие от предыдущих версий HeliCAP, версия 3 основана на облаке и может быть мгновенно доступна с любого устройства, подключенного к Интернету. Пользователи предыдущих версий HeliCAP заметят, что некоторые знакомые инструменты были улучшены. Усовершенствования включают:

• Предоставление соавторам возможности просматривать или редактировать общие задания
• Возможность создавать до 10 профилей почвы в одном задании
• Улучшенная корреляция между количеством ударов и профилем почвы

Новые онлайн-руководства по HeliCAP V3.0

Щелкните любой из (3) новых значков обучающих программ ниже, чтобы получить доступ к обучающим программам.

октябрь 2019 г.

Обладая крупнейшей сетью в Северной Америке, местные дистрибьюторы винтовых свай CHANCE® могут помочь инженерам и монтажникам в проектах винтовых свай благодаря своим знаниям о местных профилях грунта, технической и инженерной поддержке и сокращению сроков выполнения заказа с помощью местных, готовых к установке -судовой инвентарь.

Спиральные сваи CHANCE используются во всем мире для защиты жилых и коммерческих зданий, фундаментов башен, фундаментов тяжелого оборудования и многих других глубоких фундаментов.
