как определить оптимальных шаг размещения винтовых свай

Оптимальное расстояние между сваями

Монтаж свайных конструкций позволяет получить прочное основание для строительства на любом типе грунта. Надежность свайно-винтового фундамента напрямую зависит от шага винтовых свай. Чем больше вес постройки — тем больше опор потребуется и тем меньше шаг установки. Минимальное расстояние между сваями в винтовом фундаменте составляет 1 метр, максимальное — 3 метра. Правильный расчет количества опор, их плотности на свайном поле позволит построить крепкий фундамент для любого здания.

Для расчета интервала между свайными опорами нужно провести исследования грунта на участке застройки, определить его тип, глубину промерзания. На расстояние между винтовыми сваями влияют особенности климата. К обязательным расчетам относится определение общего веса конструкции и нагрузки на основание.

Большое значение имеет конструкция самого дома: наличие печей, каминов, количество и длина внутренних несущих стен. Поэтажные планы постройки позволяют увидеть наиболее нагруженные участки и правильно расставить опорные стержни с привязкой к проекту дома. С учетом всех параметров и проектируется свайный фундамент — подбираются сваи нужного диаметра и длины, определяется их количество, точки вкручивания в грунт.

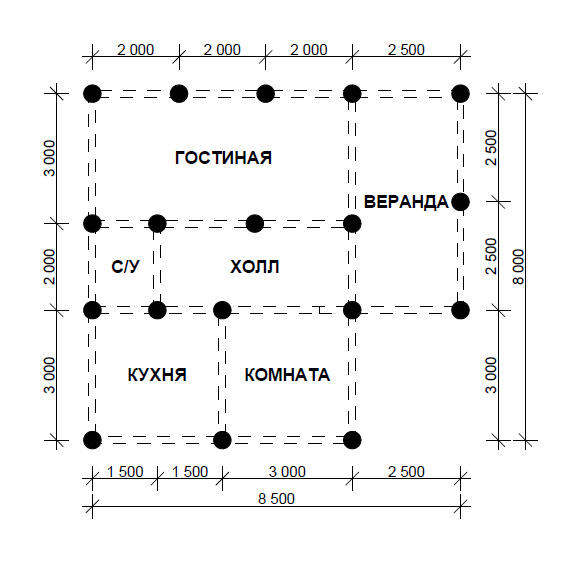

Схемы размещения винтовых свай

Схема размещения винтовых стержней зависит от конфигурации дома и его конструктивных особенностей. Поэтому под каждый объект строительства разрабатывается своя схема, которая учитывает все особенности рельефа и будущего строения.

Существует 4 типа расположения свай:

Одиночный. Опоры устанавливают по контуру фундамента, в углах, под несущими стенам на одинаковом расстоянии друг от друга. Максимальный шаг 3 метра. Этот способ применяют для небольших домов каркасного типа.
Ленточный. Сваи завинчивают только по контуру фундамента, сокращая расстояние между опорами до 0,5 м. Такая конструкция способна принимать и равномерно распределять серьезные вертикальные нагрузки.
Основания с ленточным расположением свай чаще используют для коттеджей из дерева, построек в один этаж из пеноблока, газоблока.
Кустовой. Стержни ввинчивают группами под массивное элементы и конструкции здания. Сюда относятся точки, где соединяются несущие стены, устанавливаются тяжелые печи или действующие камины. Интервал в этом случае не имеет значения, поскольку опоры располагаются хаотично.
Сплошной. Так называют свайное поле, когда опоры равномерно заполняют весь контур фундамента с шагом 1 метр. Это проектное решение используют при строительстве тяжелонагруженных объектов на слабых или просадочных грунтах.

Схемы размещения винтовых свай

Существует 4 типа расположения свай:

Одиночный. Опоры устанавливают по контуру фундамента, в углах, под несущими стенам на одинаковом расстоянии друг от друга. Максимальный шаг 3 метра. Этот способ применяют для небольших домов каркасного типа.
Ленточный. Сваи завинчивают только по контуру фундамента, сокращая расстояние между опорами до 0,5 м. Такая конструкция способна принимать и равномерно распределять серьезные вертикальные нагрузки. Основания с ленточным расположением свай чаще используют для коттеджей из дерева, построек в один этаж из пеноблока, газоблока.
Кустовой. Стержни ввинчивают группами под массивное элементы и конструкции здания. Сюда относятся точки, где соединяются несущие стены, устанавливаются тяжелые печи или действующие камины. Интервал в этом случае не имеет значения, поскольку опоры располагаются хаотично.

Сплошной. Так называют свайное поле, когда опоры равномерно заполняют весь контур фундамента с шагом 1 метр. Это проектное решение используют при строительстве тяжелонагруженных объектов на слабых или просадочных грунтах.

Цены на винтовые сваи

Наши услуги

Наша компания занимается производством и реализацией свайных конструкций в любых объемах. Принимаем заказы на монтаж свайных фундаментов «под ключ». В комплекс услуг входит анализ грунта, проектирование, изготовление комплекта свай с нужными характеристиками, монтаж фундамента, укладка ростверка, обвязка швеллером или брусом. Даем длительную гарантию на сваи и все виды монтажных работ.

На нашем сайте есть удобный калькулятор для проведения расчетов. Чтобы оформить заявку или получить более подробную информацию о характеристиках свайных фундаментов можно позвонив по телефону, указанному на сайте.

Наши консультанты помогут рассчитать нужное количество свайных опор, предложат вам скидки и бонусы.

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

Мы всегда рады вашим вопросам и предложениям!

Расстояние между винтовыми сваями — Блог Бау Фундамент

Как определить минимальное расстояние между буронабивными опорами при использовании в строительстве винтовых свай? Есть несколько разноплановых факторов, которые стоит учесть при расчете — приведем их в статье. А так же расскажем о самой формуле, по которой можно рассчитать расстояние и количество свай на нужный вам объект.

Основные факторы, влияющие на расстояние забивки свай

Рассмотрим их. Это

Особенности грунта

К ним относятся такие параметры, как несущая способность, подверженность деформации и стабильность. Механические характеристики грунтов стоит изучить перед началом работ. Это позволит установить прочный винтовой фундамент без ненужных сюрпризов, при этом не переплачивая за излишнее количество свай и материалов конструкции.

Как определить несущие свойства грунта? Существуют специальные инженерно-геологические процедуры, причем стоят они достаточно дорого. Весь комплекс этих работ вам, скорее всего, не нужен. В быту достаточно провести зондирование. Это быстрый метод определения прочности грунта, который позволит вам получить основные характеристики, достаточные для расчета количества расстояния и конфигурации свай.

Лопасти сваи должны достаточно стабильно закрепиться в грунте. По опыту строительства, следуетсоблюсти размеры лопасти (диметр лопасти должен быть втрое больше диаметра самой сваи). а так же правильно подобрать нужную форму самой лопасти, но это тема отдельной статьи, там есть свои нюансы.

Порядок расположения

В основном используется два способа выставления свай. Это либо шахматный, когда сваи расположены под каждым углом обвязки, либо рядный — если сваи ставят рядами.

Но бывают и более изощренные конструкции фундаментов, с увеличенным количеством углов и сообщений, например, для домов с эркерами. Соблюдается общее правило — не должно быть более 3 метров расстояния. И при этом желательно, чтобы свая устанавливалась под каждым местом стыковки вышележащих несущих конструкций здания.

В нетиповых постройках требуется индивидуальный расчет, который должны проводить опытные профессионалы.

Нагрузка на фундамент

Важно учесть и нагрузки на фундамент. Причем как постоянные, так и временные.

К постоянным нагрузкам относятся вес самого сооружения, включая несущие конструкции, а также не исключая нагрузки от того, что находится внутри – мебель, люди и т.

д., что относятся к временным нагрузкам).

Временные нагрузки — это внешние воздействия, такие как осадки, снег, ветер, сейсмические возмущения грунта.

Чтобы произвести расчет веса строения, нужно суммировать удельный вес всех материалов. С временными нагрузками Расчет временных нагрузок производится по нормативным базам, исходя из региона строительства, назначения здания (помещений). Так как этот расчет теоретический, всегда учитывается коэффициент запаса прочности.

Материалы

Стандартно, это зачастую брус, кирпич, шлакоблоки, если мы говорим о постройке дома.

Пример соответствия расстояний свай для одноэтажного частного дома из различных материалов.

Материал	Расстояние между сваями
Брус	3 метра
Шлакоблоки	2,5 метра
Кирпич	2 метра

Чем тяжелее материал постройки, тем короче расстояние должно быть между сваями.

Логично, что это расстояние зависит и от этажности дома. Дополнительный этаж расстояние также сократит.

Формула расчета оптимального расстояния между винтовыми сваями в фундаменте

Необходимое количество свай для строительства строения, рассчитывается по следующей формуле:

Общая нагрузка дома / грузонесущая нагрузка сваи

Например, вот расчет — сколько свай надо для постройки одноэтажного дома из бруса 6х6 с мансардой.

Размер бруса 150х150.
На строительство дома ушло 16,2 куб.м. материала весом (см. картинку ниже, оптимальная влажность 25% и менее для монтажа, то есть удельный вес древесины чуть меньше, чем 800 кг/ 1 м3)

Общий вес материала 12 960 кг.
Бытовая нагрузка: 36м2 (S дома)х150=5 400 кг.

Снеговая нагрузка: 36х180=6 480 кг. (можно указать к какому региону относится данные показатели)
- Суммируем эти вычисления и умножаем на коэффициент запаса.
- (12 960+5 400+6 480)=27 324 кг – общая нагрузка дома.
- Подбираем сваи по типу грунта. Например, сгодится винтовой столб диаметром 89 мм, выдерживающий нагрузку до 2 т.
- Делим общую нагрузку дома на грузонесущую сваи – получаем искомое количество свай.
- 27 324/2000=13,662
Значит, для строительства такого дома требуется не менее 14 свай.
Конечно, это число приблизительное и может увеличиться из-за установки дополнительных свай под лагами, камином, на углах фундамента.
Типовые расстояния между винтовыми сваями для разных видов строений
Добавим несколько особенностей расчета расстояния для различных типов построек. Что необходимо учесть.
Фундамент для каркасной бани
Рассчитать надо будет вес печи, баков с водой, дымохода и иного оборудования, утяжеляющего постройку.

Фундамент для гаража
Рассчитывается с учетом веса швеллера или балок из бруса — зависит от материала.

Часто задаваемые вопросы о винтовых сваях для проектирования и строительства фундаментов
«Сколько стоят винтовые сваи/анкеры?»
Это все равно, что позвонить в местный автосалон и спросить: «Сколько стоит машина»? Как для автомобиля, так и для винтовой сваи, это действительно зависит от того, что вам нужно. Не существует такой вещи, как универсальная спиральная свая. Стоимость сваи зависит от типа ствола, размера ствола, длины сваи, стоимости установки и, в меньшей степени, конфигурации спирали. Винтовые сваи доступны в различных формах и размерах.
Размер и форма вала, которые вам нужны для любого конкретного применения, зависят от величины необходимой грузоподъемности и прочности/свойств грунта, в который вы их ввинчиваете. Соответственно, чтобы определить, какова будет стоимость вашей сваи, нам нужно знать величину нагрузки, которой необходимо противостоять, область применения (т. е. новая строительная свая, анкер для удержания грунта и т. предпочтительно SPT-расточка). Мы предлагаем бесплатные оценки и можем дать вам лучшее представление о затратах, как только мы поймем условия, специфичные для вашей ситуации.
«Я всегда понимал, что винтовые сваи и анкеры подходят только для относительно легких нагрузок. Это правда?»
Это распространенное заблуждение. Винтовые сваи предлагаются с различными размерами ствола; чем больше размер вала, тем большую механическую мощность он может предложить. Самая большая ствольная свая квадратных , SS225 (квадрат 2,25 x 2,25 дюйма), рассчитана на предельную нагрузку до 200 тысяч фунтов и может достигать еще большей грузоподъемности при использовании в качестве микросваи Pulldown (залитой цементным раствором). Чем больше труба шахтные сваи (например, с внешним диаметром 6,5 дюйма и 8,5 дюйма) имеют предельную нагрузку 200 и 300 тысяч фунтов соответственно.
«Эта винтовая свая и анкерная технология нова?»
Эта технология не нова и существует с середины 1800-х годов; это была основная технология глубокого фундамента с середины до конца 19 века. Первое зарегистрированное использование винтовых свай было сделано Александром Митчеллом (1780-1868) в 1836 году для швартовки кораблей, а затем Митчелл применил их в качестве фундамента для маяка Маплин-Сэндс в Англии в 1838 году. Только за последние 25 лет мы стали свидетелями резкого возрождения его использования во всем мире, в первую очередь из-за того, что теперь у нас есть двигатели с большим крутящим моментом для выполнения установки.
«Почему CHANCE® предлагает четыре разных типа вала — разве они не делают одно и то же?»
CHANCE® предлагает четыре (4) различных типа валов, поскольку не все почвенные условия подходят для каждого типа. Например, некоторые грунтовые условия слишком сложны для эффективной установки цельнотрубной шахтной сваи, поэтому квадратная шахтная свая или даже комбинированная свая будут лучшим и более эффективным выбором в более твердых почвенных условиях. Напротив, в условиях слабых/рыхлых грунтов, которые будут иметь значительные сжимающие нагрузки, один из вариантов круглого ствола, скорее всего, будет лучшим выбором.
«Есть ли какие-либо требования к расположению винтовых свай?»
Спиральные сваи обычно располагаются на расстоянии от 5 до 10 футов друг от друга с минимальным шагом 3 фута. Промышленный стандарт обычно составляет 3 x диаметр, измеренный от центра к центру. Обычно мы используем самую большую спиральную пластину, поэтому для свинцовой секции со спиральной конфигурацией 8 дюймов/10 дюймов/12 дюймов минимальное расстояние между центрами должно составлять 3 x 12 дюймов = 36 дюймов. Минимальное расстояние между винтовыми сваями важно только на глубине опоры, где находятся винтовые пластины, поэтому, если у вас есть несколько свай под наголовником и вы хотите минимизировать площадь наголовника, вы обычно можете установить винтовые сваи на подкладке ( угол), чтобы получить необходимое разделение на опорной глубине, а сваи могут заканчиваться меньшим фундаментом. Если винтовые сваи должны быть установлены ближе, чем минимум, вы можете использовать обычные формулы группового эффекта для соответствующего уменьшения мощностей.
Часто задаваемые вопросы — Сваи Postech
Часто задаваемые вопросы
FAQ
Вот наиболее часто задаваемые вопросы о наших винтовых сваях. А ты, какой у тебя вопрос?
Есть 5 основных отличий, которые выделяют наши винтовые сваи на рынке.
Во-первых, мы используем канадскую сталь, а наши сварщики имеют сертификат CWB.
Затем идет наша теплоизоляция, важно, чтобы внутренняя часть сваи была изолирована, чтобы предотвратить движение из-за мороза.
Кроме того, наши сваи оцинкованы. Оцинковка очень важна для предотвращения ржавчины на сваях.
Далее идет стопка True Pitch. Это плавник, который позволяет нам устанавливать сваю в землю без необходимости переделки грунта. Этот тип сваи обеспечивает более быструю и эффективную установку, которая прослужит дольше.
Наконец, большая разница в винтовых сваях Postech — это наша команда! Люди, которые устанавливают сваи, люди, которые их производят, люди, окружающие Postech, будут иметь значение. Это персонализированный сервис, и именно это делает кучу такой эффективной.

Как правило, мы рекомендуем размещать винтовые сваи на расстоянии от восьми (8 футов) до десяти (10 футов) футов, основываясь на передовых отраслевых практиках.

Нагрузка или вес, который может нести свая, определяется типом грунта, в котором она установлена. Чем плотнее грунт, тем выше несущая способность.
В очень рыхлой почве ваш установщик Postech выберет между большим отвалом или удлинителями (для достижения более плотного грунта) для достижения необходимого крутящего момента.
При установке последних нескольких дюймов винтовой сваи обученный установщик Postech проверяет гидравлическое давление с помощью манометра, расположенного на стреле экскаватора. Затем они могут с помощью точной направляющей таблицы определить несущую способность винтовой сваи.
Винтовые сваи Postech признаны Канадским центром строительных материалов и соответствуют Национальному строительному кодексу.

Винтовые сваи Postech являются доступным решением для ваших требований к фундаменту. Однако точную стоимость определить сложно, так как необходимо учитывать несколько факторов: поддерживаемую конструкцию, тип грунта, длину, регион и т. д. Мы рекомендуем вам связаться с дилером Postech в вашем регионе для получения более подробной информации. Они будут рады предоставить вам цену, которая включает в себя установку.

Наши сваи не оснащены буровой головкой. Однако в подавляющем большинстве случаев монтажник сможет отклониться от скалы, чтобы позволить винтовой свае продолжить опускание. Если порода действительно слишком велика и позволяют параметры конструкции, винтовую сваю можно установить в другом месте. В случае, когда винтовая свая должна быть установлена в очень точном месте, могут потребоваться земляные работы, но такие случаи редки.

Да. Компания Postech разработала простой метод, который позволяет надежно закрепить винтовую сваю в скальной породе.

<noscript><img loading='lazy' src='/800/600/https/terem-ermaka.ru/wp-content/uploads/8/6/2/862eef217f3904bb0d4659c1aced20fa.jpeg' /></noscript> youtube.com/embed/5c-_pM8sM7w» frameborder=»0″ allowfullscreen=»allowfullscreen» data-mce-fragment=»1″>

Да. Однако предполагаемое расположение винтовых свай должно быть относительно близко к краю конструкции. Если сваи должны быть установлены в середине конструкции, должен быть обеспечен доступ для установки винтовых свай. Например, в случае деревянного патио клиенту может потребоваться снять некоторые половицы, чтобы обеспечить установку в точном месте.

Да. Очень важно оставить достаточно места между почвой и конструкцией (включая шпалеры, лестницы и т. д.), чтобы обеспечить вспучивание почвы из-за мороза. Если строение соприкасается с грунтом, то полезность сваи ограничена, потому что мороз заставит грунт вздыбиться и сдвинуть (поднять) сооружение.

Абсолютно нет. Мороз не держит вал из оцинкованной стали. Основание (лопасть) выполняет роль анкера и препятствует смещению винтовой сваи при морозном пучении. Поэтому винтовую сваю необходимо устанавливать так, чтобы лопасть находилась НИЖЕ линии промерзания. Фактически, компания Postech разработала процесс, который предотвращает проникновение холодного воздуха внутрь шахты. Более подробно смотрите в разделе ТЕРМИЧЕСКИЕ СВАЙ.

Нет. Все сваи Postech оцинкованы методом горячего погружения в соответствии со стандартом ASTM 123A. Кроме того, винтовые сваи Postech не оказывают воздействия на окружающую среду.

Абсолютно. Винтовые сваи Postech прошли испытания в соответствии со многими обязательными и строгими отраслевыми стандартами (см. раздел «Техническая информация») и одобрены Канадским центром строительных материалов (CCMC № 13102-R). Эта организация отвечает за оценку и утверждение всей продукции, признанной в Канаде строительными материалами. Это означает, что винтовые сваи Postech соответствуют высоким стандартам качества. Для вашей безопасности очень важно использовать винтовые сваи, которые были протестированы и одобрены CCMC. На самом деле, этого требуют большинство местных и государственных органов власти, а также страховые компании.

Да. Однако в месте установки винтовой сваи необходимо проделать отверстие в асфальте. После этого необходимо немного подкрасить асфальт.

Нет. Винтовые сваи Postech должны устанавливаться сертифицированными установщиками, все из которых прошли полный курс обучения и имеют всю квалификацию, необходимую для наилучшего руководства вашими проектами.

Винтовые сваи Postech имеют много преимуществ перед фундаментами из бетонных стоек (sonotubes®). См. Почему стоит выбрать винтовые сваи Postech? Больше подробностей.

Важно, чтобы вы знали, есть ли на вашей территории заглубленные объекты в местах, где вы хотите установить винтовые сваи (водопровод, электрические кабели, канализация, газопровод или любые другие подземные сооружения). ). Если вы не знаете, какие установки зарыты на вашей территории, нашим установщикам будет сложно это узнать. Пожалуйста, свяжитесь с местными муниципальными властями для определения местоположения подземных сооружений.

Да! Мы можем выполнить установку практически на всех типах местности. Свяжитесь с нами, чтобы определить, нужно ли нам специализированное оборудование для вашего конкретного случая.

Да! На все наши сваи распространяется гарантия от производственных дефектов. Кроме того, ваш сертифицированный установщик Postech предоставляет гарантию на установку от смещения из-за мороза.
