Система отопления очень важна для комфортного проживания в жилом помещении. Производители предлагают большое количество моделей, которые отличаются по своим характеристикам и функциональным возможностям. Как и все приборы, эта система нуждается в качественной установке и регулировке.

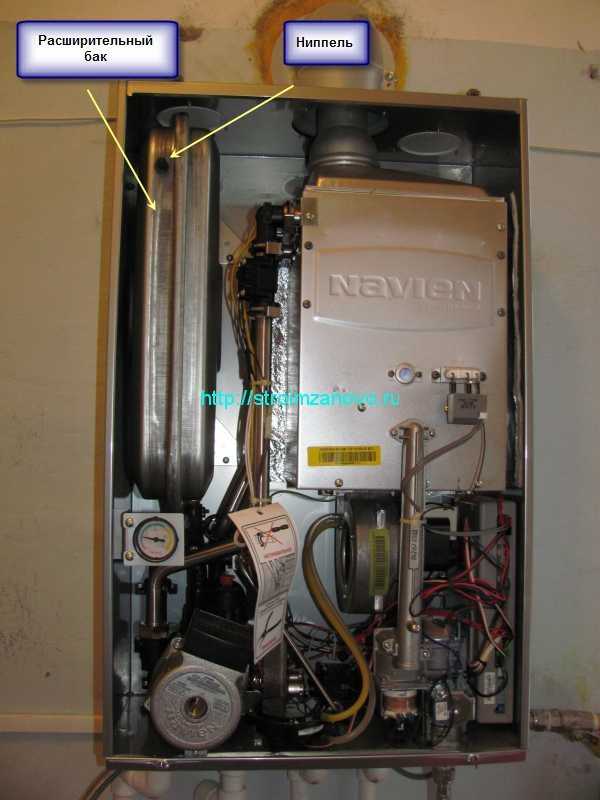

Установленный бак

Какое давление в расширительном бачке считается оптимальным

В техпаспорте устройства можно найти информацию о том, какое давление должно быть в расширительном бачке системы отопления закрытого типа, в том числе и для частных домов. Однако если такой характеристики не имеется, знайте, что оптимальное давление всегда ниже на 0,2 – 0,3 атм, чем рабочее. У невысоких построек напор воздушного потока варьируется от 1,5 – 1,8 атм. Следовательно, давление в расширительном бачке двухконтурного котла варьируется от 1,2-1,6 атм. Давление в расширительном бачке измеряют манометром, который нужно подключить к ниппелю. Он в свою очередь расположен под крышкой, которую надо открутить.

Как проходит контроль показателей в устройстве

Сначала следует прикрепить манометр на ниппель, затем действовать согласно следующей инструкции:

• Выключить электрокотел и подождать несколько минут до полной остановки функционирования.

Устройство прибора

• Закрыть запорную арматуру в том месте, где размещается гидроемкость. Вылить содержимое. Если мембранный резервуар находится в электрокотле, перекрыть подачу жидкости.
• Отсоединить колпак и подсоединить насосный агрегат.
• Закачать воздух до 1,5 атм и подождать, пока из ёмкости не выйдут остатки содержимого.
• Закрыть арматуру и довести значения показателей в емкости до необходимых с помощью специальных устройств.
• Убрать агрегат, надеть колпак, закрыть все отверстия. Наполнить трубы нагрева и проследить за параметрами.

Какое давление в расширительном бачке системы отопления должно быть

Значение давления в расширительном бачке котла для различных колонок может отличаться. Это связано с различием в оснащении и конструкции. Нормативы определяются изготовителем в техпаспорте агрегата. Чаще всего можно встретить, что показатели напора в новом приборе равны 1,5 атм. Однако не всегда они подходят для установленной системы отопления, их можно легко сбросить. Для этого в гидроемкости установлен трубопровод (у определенных изготовителей – золотник), которым производят регулировку напора воздуха.

Комплектующие части

Для нормальной работы газового оборудования лучше всего, чтобы в мембранном отсеке величина напора воздушного пространства была равна показателю, который на 0,2 атм меньше, чем в рабочем элементе. Иначе нагретое содержимое не сможет попасть в бойлер.

Каким должно быть давление в расширительном бачке отопления закрытого типа

В маленьких домах используют расширительный бак для отопления закрытого типа установки и давление варьируется от 0,8 до1,0 бар (атм). Важно, чтобы оно не опускалось ниже 0,7 атм, так как аппаратура просто выключиться.

Как проверить давление в расширительном бачке отопления

Самый простой способ для поверки давления – это подключить манометр.

Важно! 1 Бар=1 АТМ= 0,1 МПа. Чтобы выровнять силу напора воды, нужно:

• Сделать расчет и отнять 0,2 атм.
• Спустить (иногда накачать) воздух из системы до необходимого показателя.
• Подсоединить бак к трубопроводу и заполнить водой.

Как измерить и отрегулировать напор в расширительном бачке

• Подключить насос и заполнить водой емкость до получения показателей давления использования.
• Включать устройство в первый раз можно только после нагревания воды до предельной температуры.

Важно! Движения должны быть медленными, чтобы не пропустить нужные показатели напора.

О каких неполадках говорит давление в расширительном бачке отопления

При некорректной настройке напора воздуха могут происходить сбои в работе отопительной системы. Например, если расширительный бак перекачан, не сработает функция компенсации. Это произойдет из-за того, что воздух вытолкнет лишний кипяток из емкости, увеличив давление в трубопроводах. При показаниях ниже нормы мембрана не сможет противостоять напору воды, и жидкость заполнит всю цистерну. Вследствие этого повысится температура теплоносителя и сработает клапан предохранения.

Установленный бак

Зачем необходимо давление воздуха в расширительном бачке в системе отопления закрытого типа

При недостаточном давлении система просто не будет включаться. А сильно увеличенное давление послужит причиной разрыва устройства. Избежать поломок можно, предварительно рассчитав подходящее значение давления для прибора.

Для чего необходим бак в системе отопления

Данное устройство служит защитой от гидроударов и возможности образования воздушных пробок. Так как при нагревании воды напряжение и температура внутри бойлера начинает расти, дополнительная цистерна забирает в себя лишнюю воду, которая образовалась при нагреве. После остывания и стабилизации показателей, жидкость возвращается в аппаратуру.

Манометр в работе

Как увеличить давление в системе в отопления

Чтобы привести показатели в норму, нужно сделать несколько шагов:

• Перекрыть доступ воды в контуры.
• Слить жидкость из котла или трубопровода, если бак находится отдельно от системы.
• Взять насос с манометром, подсоединить к ниппелю и накачать воздух. В этот момент должна пойти вода из участка трубы, где был заблокирован проход.
• Когда показатели достигнут цифры в 1,2 – 1,5 атм прекратить накачивать воздушный слой.
• Открыть запорные краны, добавить воздушные потоки в контуры до 1,2-1,5 бар и включить котел.

Теперь аппаратура должна работать хорошо. Если напор опять упадет, стоит провести замену ниппеля в баке. В видео показан процесс проверки и накачки воздуха в расширительный бак системы отопления

Как устанавливать расширительный бачок в открытой отопительной системе

При монтаже открытого типа аппарата стоит учитывать, что бак надо устанавливать в самой высокой точки в контурах нагревания. Также необходимо обратить внимание на то, чтобы не было утечки воздуха из системы. Это приведет к сбоям в ее работе.

Установленная конструкция

Почему давление в системе отопления падает

Самой частой проблемой считается отключение от питания. Вследствие этого аппаратура просто не включается из-за плохого ресурса. Для решения этой проблемы нужно использовать другие точки электропитания. Одним из факторов, почему снижается давление в аппаратуре, является нарушение целостности гидроемкости. Прибор функционирует на антифризе, поэтому при наличии мелких трещин он вытекает. Если напор упал очень сильно, следует обратиться к мастеру. В случае небольшого отклонения в цифрах и нормализации их при запуске, устройство не нуждается в ремонте и им можно спокойно пользоваться дальше.

Какое давление должно быть в расширительном бачке? У закрытого типа аппарата оно должно быть в пределах 0,8 – 1 бар

Почему повышается давление в расширительном бачке котла

Что влияет на давление воздуха в расширительном бачке отопления:

• Маленький объем гидроемкости. Влага при подогреве увеличивается в объеме и при неправильно выбранной емкости жидкость стекает назад. Производится выброс воздуха через гидроклапан, и резервуар уже не способен возместить термическое повышение размера жидкости, как результат – в установке увеличивается показатель напора.
• Проблемы с целостностью резинки в емкости. В данной ситуации жидкость заполнит весь цилиндр, и микроманометр покажет снижение величины напора, в то время как параметры давления в установке будут существенно увеличены. В этом варианте необходима замена емкости или мембраны.

Резервуар стоит перед насосом

• Резервуар стоит сразу после оборотного насосного агрегата. Это может привести к увеличению величины давления. Подобная установка способна стимулировать гидромеханические удары в контуре.
• Быстрое наполнение установки содержимым при запуске.
• Конструкция наполняется из верхней части.
• Проблемы в деталях.
• Крыльчатка оборотного насосного агрегата не герметична и пропускает воздушные потоки.

Важно! Наполнение установки производится из нижней части системы при закрытых кранах. Как установить правильное давление в бачке, рассказано в видео

Коротко о главном

Расширительную цистерну рекомендуется устанавливать совместно с любым газовым котлом. Устройство заберет излишнюю влагу и предохранит от разрушения из-за нагревания воды. При выборе и использовании расширительного бочка стоит обратить внимание на особенности и характеристики прибора, а для увеличения сроков службы стоит следовать советам по эксплуатации. Для понимания, какое давление должно быть в расширительном бачке системы отопления, необходимо изучить техпаспорт устройства или вышеописанные рекомендации.

Сталкивались ли вы с увеличением/понижением давления в расширительном бачке? Как вы решили эту проблему?

Автор статьи Бородин Денис

2969358313

8 мин. на чтение

22. 03.2022

Добавить комментарий

Ваш адрес email не будет опубликован.
Обязательные поля помечены *

Какое должно быть давление в расширительном бачке газового котла

• Главная
• Диагностика неисправностей
• Какое должно быть давление в расширительном бачке газового котла

Дата материала: 25.04.2022

Содержание

Один из вопросов, который часто задают наши читатели. По всей видимости, он возникает либо когда возникают проблемы при эксплуатации системы отопления, либо когда необходимо провести техническое обслуживание газового котла, в котором имеется встроенный расширительный бачок.

• Устройство расширительного бака закрытого типа
• Какое давление должно быть в расширительном бачке
• Как проверить давление в расширительном бачке отопления
• Выводы

Расширительный бачок хоть и не является самым главным элементом системы отопления, тем не менее, необходимо понимать – для чего он нужен и какую роль играет давление в расширительном бачке отопления закрытого типа. Речь пойдет именно об устройствах закрытого типа, которые применяются в системах отопления с циркуляционным насосом.
Основное назначение – компенсация теплового расширения воды. По законам природы при нагреве жидкость имеет свойство увеличивать свой объем.

Отсутствие давления в воздушной камере расширительном бачка котла — одна из причин, почему в котле постоянно падает давление.

Дополнительные материалы:

Почему падает давление в газовом котле

Нормальная циркуляция в закрытой системе отопления может быть обеспечена только при условии, что система полностью заполнена теплоносителем (водой или антифризом) и именно поэтому, когда запущен отопительный процесс – излишки теплоносителя нужно где-то аккумулировать. Иначе быть просто не может — жидкость несжимаема.
Если так случится, что жидкости будет некуда деться – в системе найдется место, через которое выйдет излишек. В системах отопления закрытого типа обязательно на такой случай устанавливаются специальные предохранительные клапаны – но это уже тема отдельной статьи.

Устройство расширительного бака закрытого типа

Принципиально расширительный бак представляет из себя закрытый сосуд, разделенный на две части резиновой мембраной — поэтому их еще называют мембранными баками. Мембрана изготавливается из специальной резины, которая должна одновременно быть достаточно эластичной и достаточно прочной. По конструкции и форме баки могут быть разные, но принцип действия один и тот же.

Давление в расширительном бачке котла

Давление в расширительном бачке котла

Под давлением в расширительном бачке подразумевается начальное давление воздушной камеры пустого резервуара при комнатной температуре. Это давление должно быть равно статическому давлению системы отопления после заполнения ее теплоносителем.

Таким образом, мембрана будет находиться в равновесии и давление газа воздушной камеры будет компенсировать давление теплоносителя системы отопления и бак будет НЕ заполнен и обладать необходимым объемом для компенсации теплового расширения жидкости.
Статическое давление 1 метра водяного столба примерно равно 0,1 бар, то есть для контуров отопления квартир и малоэтажных домов оно будет менее 1 бара.

Но, для нормальной работы газового котла, а именно насосного оборудования и воздухоотводчиков давление теплоносителя в закрытой системе должно быть не ниже величины, указанной производителем оборудования в паспорте или руководстве по эксплуатации котла. Вот выборка из руководства по эксплуатации некоторых популярных моделей котлов:

• Vaillant TEC 0.8-2 бар;
• Ariston EGIS 24 1-3 (max) бар;
• Ariston CLASS 1-1.5 бар;
• BAXI ECO-4 0.7-1.5 бар;
• BAXI ECO 5 1-1.5 бар;
• Buderus U042 1-2 бар.

Это значит, что чаще всего в расширительном бачке будет достаточно давление 0.8-1 бар.

При давлении в системе менее 0.7 бар большинство бытовых газовых котлов просто отключится. Отсюда видно, что для нормальной эксплуатации среднее значение составляет примерно 1. 2 бара. Учитывая, что сама мембрана при определенных условиях (когда стремится принять равновесное положение) может создавать дополнительное давление, то начальное давление зарядки пустого расширительного бачка можно установить на 0.2-0.4 бара ниже компенсируемого.

То есть можно определенно утверждать, что для большинства закрытых систем отопления малоэтажных домов или квартир давление в расширительном бачке системы отопления допустимо на уровне 0.8-1 бар.

Для нестандартных систем расчеты производятся на этапе проектирования, вычисляется объем жидкости в системе, необходимый объем расширительного бака, коэффициенты полезного объема РБ и начальное давление зарядки должно быть известно пользователю.

Как проверить давление в расширительном бачке отопления

Проверка давления в расширительном бачке отопления производится ручным манометром, так как в большинстве случаев воздушная камера бачка оснащается обычным ниппелем, таким же как на колесе автомобиля или велосипеда. В случае если речь идет о настенном газовом котле — компенсатор как правило, расположен на задней стенке и до него бывает не так просто добраться, особенно если котел висит в нише или в шкафу. Поэтому удобнее всего воспользоваться компактным шинным манометром с возможностью фиксации показаний.

Важно! Расширительный бачок нужно обслуживать правильно — есть строго определенный порядок действий!

Как правильно накачать расширительный бачок воздухом читайте (процедура одинакова для любого котла):

Как накачать расширительный бачок BAXI

Если в результате проверки выяснилось, что давление недостаточно — необходимо это исправить. Отсутствие надлежащего давления может принести пользователю неприятности в виде аварийных остановок котла или сброса избытка давления через предохранительные устройства. Доводить до таких ситуаций не желательно и согласно рекомендаций большинства производителей котельного оборудования — давление расширительного бачка должно контролироваться 1 раз в год при проведении технического обслуживания.
Производить «подкачку» бака нужно только тогда, когда он полностью пустой. Так как конструктивно он располагается на котле — будет достаточно слить воду с котла. Подкачивать можно любым доступным способом. Практика показывает, что проще всего это сделать обычным велосипедным насосом и проконтролировать ручным манометром. В случае, если давление в воздушной камере расширительного бака не может компенсировать давление водяной камеры, также есть вероятность повреждения мембраны или клапана.

Выводы

Для установки давления необходимо руководствоваться параметрами Вашей системы отопления, а также рекомендациями изготовителя бачка и котельного оборудования. Для большинства закрытых систем отопления малоэтажных домов или квартир давление в расширительном бачке можно установить на уровне 0.8-1 бар. Регулярное проведение технического обслуживания, в которое входит контроль давления РБ, поможет избежать нежелательных проблем в течение всего отопительного сезона.
Рекомендуем также посмотреть короткий видеоролик, в котором специалист компании Bosch рассказывает и показывает, каким образом проверить и накачать давление в расширительном баке

Расширительный бак: что нужно и чего нельзя делать

При нагревании воды пространство, необходимое для каждой молекулы, увеличивается. Любая попытка воспрепятствовать этой экспансии будет встречена огромными силами. Если прочный металлический контейнер полностью заполнить жидкой водой и закрыть от атмосферы, в нем будет происходить быстрое увеличение давления по мере нагревания воды. Если этому давлению позволить расти, этот контейнер в конечном итоге лопнет, в некоторых случаях сильно.

Для предотвращения такого результата замкнутые гидравлические системы оснащаются расширительным баком. Резервуар обеспечивает «подушку» из воздуха — жидкости с высокой сжимаемостью, которую расширяющаяся вода может вытолкнуть, не создавая значительного повышения давления в системе. Думайте о воздухе в резервуаре как о пружине. Когда вода в системе расширяется, эта «пружина» сжимается. Когда вода остывает и сжимается, «пружина» возвращается в исходное состояние.

Рисунок 1 Стандартный расширительный бак

В старых системах часто использовались «стандартные» расширительные баки, в которых воздух и вода находятся в непосредственном контакте. Этот тип расширительного бака обычно подвешивается к потолку технического помещения. Это позволяет воздуху, выпущенному из первоначальной загрузки системы водой, двигаться вверх в резервуар. Пример такого бака показан на рис. 1.

Несмотря на функциональность, стандартные расширительные баки значительно больше, чем современные расширительные баки мембранного или баллонного типа. Как таковые они дороже, тяжелее и требуют больше места для установки. Если они не оснащены надлежащей арматурой, они также могут со временем наполниться водой и стать «заболоченными». Они редко используются в современных гидравлических системах, особенно в жилых или небольших коммерческих зданиях.

РАЗДЕЛЕНИЕ ВОЗДУХА И ВОДЫ

В настоящее время в наиболее часто используемых расширительных баках для водяных систем отопления или охлаждения используется очень гибкая диафрагма из бутилкаучука или EPDM для полного разделения воздуха и воды внутри бака. Эта диафрагма соответствует внутренней стальной поверхности бака, когда воздушная сторона находится под давлением, как показано на рис. 2.

Рис. 2 Мембрана из EPDM разделяет воздух и воду в баке

Когда вода в системе нагревается и расширяется в бак , диафрагма деформируется и перемещается в сторону пленной воздушной камеры. Давление воздуха в баке увеличивается, а вместе с ним и давление воды в системе. Однако, если размер бака правильный, повышения давления в системе недостаточно, чтобы открыть предохранительный клапан, даже когда вся вода в системе достигает максимальной температуры.

Размеры мембранных расширительных баков можно определить с помощью таблиц или программного обеспечения. Подробная процедура определения размеров расширительных баков диафрагменного типа приведена в ссылке 1, а также в ряде других отраслевых публикаций. Ключевые концепции:

1. Повышение давления на воздушной стороне бака для выравнивания статического давления воды в месте расположения расширительного бака и перед добавлением воды в систему. Это предотвращает частичное сжатие воздуха в баке холодной водой. Диафрагма начинает сжиматься только при повышении температуры воды.

2. Размер резервуара должен быть таким, чтобы давление на предохранительном клапане системы было на 5 фунтов на квадратный дюйм ниже номинального давления открытия клапанов, когда вся жидкость в системе имеет максимально ожидаемую температуру. Запас в пять фунтов на квадратный дюйм предотвращает «подтекание» предохранительного клапана, когда давление приближается к номинальному давлению открытия.

Даже если расширительный бак имеет правильный размер, особенности установки могут повлиять на его способность функционировать должным образом и обеспечивать многолетнюю службу.

DOs



Рис. 4 Монтаж расширительного бака мембранного типа

Удобство установки заключается в подключении расширительного бака к гидравлическому трубопроводу рядом с входом в циркуляционный насос. Это сводит к минимуму перепад давления между точкой, где бак соединяется с контуром, то есть точкой, где нет изменения давления при включении циркуляционного насоса, и входом циркуляционного насоса. Это позволяет добавить дифференциальное давление, создаваемое циркуляционным насосом, к статическому давлению в системе. Повышенное давление в системе помогает защитить циркуляционный насос от кавитации и часто обеспечивает более тихую работу. Это также увеличивает способность вентиляционных отверстий выбрасывать воздух из системы. На рис. 3 показаны несколько приемлемых вариантов размещения резервуара.

2. Устанавливайте бак вертикально с соединением вверху: Также лучше всего устанавливать расширительные баки мембранного типа вертикально с соединением трубопровода вверху. Это снижает нагрузку на соединение резервуара по сравнению с горизонтальной установкой. Это также позволяет предотвратить попадание воздуха из трубопровода на водяную сторону расширительного бака при первом заполнении системы. Рисунок 4 иллюстрирует различия.

3. Обязательно проверьте давление воздуха: Важно убедиться, что давление воздуха в баке равно статическому давлению, которое будет присутствовать на соединении бака, когда система заполнена холодной жидкостью. Большинство производителей заявляют, что их резервуары предварительно заряжены до 12 фунтов на квадратный дюйм. Не думайте, что это всегда верно или правильно. Двенадцать фунтов на квадратный дюйм подходит для систем, в которых верхняя часть трубопровода находится примерно на 16 футов выше входа в расширительный бак (при условии, что статическое давление 5 фунтов на квадратный дюйм желательно в самой верхней части системы, чтобы обеспечить надлежащее функционирование вентиляционных отверстий). В более высоких трубопроводных системах требуется более высокое давление воздуха, чтобы предотвратить частичное сжатие диафрагмы до того, как жидкость нагреется. Рассчитайте статическое давление на входе в бак по формуле 1.

Формула 1:

Где:

Па = правильное давление со стороны воздуха (psi)
H = расстояние от соединения расширительного бака до верха контура трубопровода (футы)
Dc = плотность «холодной» жидкости в
5 = статическое давление 5 фунтов на кв. дюйм, необходимое в верхней части системы для работы с вентиляцией
144 = константа преобразования единиц измерения

Например: если верхняя часть трубопровода находится на высоте 25 футов над уровнем моря соединения расширительного бака и при условии, что система заполнена водой, правильное давление со стороны воздуха в баке будет:

Возьмите шинный манометр со шкалой от 0 до 30 фунтов на квадратный дюйм и велосипедный насос или небольшой воздушный компрессор. Используйте их для установки расчетного давления со стороны воздуха перед заполнением системы жидкостью.

4. Сделать Планируйте заранее: Срок службы расширительного бака зависит от рабочей температуры системы, давления, химического состава жидкости и содержания кислорода. Некоторые резервуары выходят из строя, когда в диафрагме возникает утечка. Это обычно приводит к тому, что бак наполняется жидкостью и становится «водяным». Вы можете проверить это, вдавив шток клапана Шредера. Если из бака выходит струйка жидкости, бак подгорел. Резервуары также могут иметь протечки в их тонком стальном корпусе. Единственный вариант — новый бак. Именно тогда вы оцените наличие шарового клапана, который может изолировать резервуар от остальной части системы. Без этого клапана вам, возможно, придется слить несколько галлонов жидкости из системы только для того, чтобы открутить неисправный бак и вкрутить новый.

5. Учитывайте превышение размера: Типичные расчеты размера мембранного расширительного бака определяют минимальный объем бака. Использование бака большего размера, хотя, вероятно, и более дорогого, вполне допустимо. Это уменьшает изменения давления в системе при изменении температуры жидкости.

6. Запланируйте самые низкие температуры жидкости: В большинстве систем водяного отопления размер расширительного бака и давление со стороны воздуха основаны на предположении, что холодная жидкость используется для заполнения системы в диапазоне температур от 45F до 60F. Это нормально. Однако, когда расширительный бак используется в контуре солнечного коллектора или в системе снеготаяния, раствор антифриза иногда будет намного холоднее, возможно, даже ниже 0F. Если диафрагма резервуара полностью расширяется относительно стальной оболочки при температуре жидкости около 45°F, любое дальнейшее охлаждение жидкости может вызвать отрицательное давление в системе и возможный приток воздуха из вентиляционного отверстия поплавкового типа. Ссылка 2 ниже объясняет, как исправить эту возможность. Идея состоит в том, чтобы добавить достаточное количество жидкости в бак во время повышения давления в контуре, чтобы диафрагма не полностью расширялась по отношению к внутренней части бака, пока вся жидкость в системе не достигнет минимально возможной температуры.

7. Сделайте поправку на растворы антифриза: Растворы пропилена или этиленгликоля имеют более высокие коэффициенты расширения по сравнению с водой. Чем выше концентрация антифриза, тем больший объем расширения требуется. Увеличение объема воды, нагретой с 60F до 180F, составляет около трех процентов. Увеличение объема 50-процентного раствора пропиленгликоля, нагретого с 60°F до 180°F, составляет около 4,5%. Это следует учитывать при выборе размера резервуаров для таких систем, как снеготаяние, солнечная тепловая энергия или других применений, в которых используются растворы антифриза на основе гликоля. Опять же, методы в Ссылке 1 могут приспособиться к этому.

ЧТО НЕ НУЖНО

Как обычно, список всех «Нельзя» по своей сути будет включать противоположное всем «Нельзя». Тем не менее, есть еще несколько «нельзя», которые выделяются.

1. Не сочетайте сталь и кислород: Не используйте стандартный расширительный бак с кожухом из углеродистой стали в системах с открытым контуром любого типа, таких как системы, использующие питьевую воду для переноса тепла к водяным теплогенераторам, которые это плохая идея по ряду других причин. Повышенное содержание растворенного кислорода в воде в системе с открытым контуром по сравнению с системой с замкнутым контуром ускорит коррозию тонкой оболочки резервуара из углеродистой стали. Это ограничение также относится к системам с замкнутым контуром, в которых используются небарьерные трубки PEX или другие материалы, которые могут способствовать диффузии кислорода в системе. Расширительные баки с внутренней полимерной обшивкой следует использовать в тех случаях, когда могут присутствовать более высокие уровни растворенного кислорода.

Рисунок 5 Расширительный бачок, установленный рядом с гидроразделителем

2. Не заполняйте его грязью: Не устанавливайте расширительные бачки непосредственно под гидроразделителями. Это позволит грязи, собранной на дне сепаратора, попасть в расширительный бачок. Со временем это может привести к выходу из строя диафрагмы. Если бак должен быть рядом с гидравлическим сепаратором, лучше всего установить его через тройник в любой трубе, соединяющейся с нижними боковыми соединениями на сепараторе, как показано на рис. 5.

3. Не перегревайте: По возможности избегайте размещения расширительных баков в непосредственной близости от очень горячей воды. При нагреве корпуса резервуара за счет теплопереноса (кондукции и конвекции) давление воздуха в резервуаре увеличивается. При прочих равных условиях это увеличивает давление в системе по сравнению с ситуацией, когда корпус резервуара более холодный. Это может привести к протечке редукционного клапана. Можно расположить бак в нескольких футах от того места, где трубка из бака соединяется с системой. Держите резервуар ниже этой точки соединения, чтобы уменьшить миграцию тепла за счет конвекции.

4. Не создавайте несколько точек подключения: Можно использовать два или более расширительных бака с общим объемом одного бака большего размера. Однако эти резервуары должны подключаться к общей трубе, которая имеет единую точку подключения в системе. Избегайте подключения нескольких резервуаров к разным частям одного и того же трубопровода. Это может вызвать неожиданные колебания давления в зависимости от того, где расположены циркуляционные насосы относительно резервуаров.

Рис. 6 Система ремней для крепления корпуса резервуара

5. Не оставляйте его уязвимым для ударов: Небольшой расширительный бачок, который свисает с ½-дюймовых верхних соединений, может легко погнуться в результате случайного удара, например, если кто-то встанет из согнутого положения и ударит бачок. Спросите меня, откуда я это знаю… Если бак должен быть установлен в уязвимом месте, используйте систему ремней, чтобы прикрепить корпус к твердой поверхности, как показано на рис. 6. Некоторые производители расширительных баков предлагают комплекты ремней или другое оборудование для надлежащей поддержки бака. корпус танка.

В дополнение к привязке оба бака имеют изолирующие шарики и достаточно места для доступа к воздушному клапану Шредера внизу. Оба резервуара подключены параллельно к общей трубе, что позволяет использовать единую точку подключения к контуру.

6. Не полагайтесь на совместимость: Убедитесь, что выбранный вами расширительный бачок совместим с жидкостью, используемой в системе. Мембраны из комбинированного бутилкаучука/EPDM или полностью из EPDM, как правило, совместимы с растворами гликоля и растворами метанола или этанола, которые иногда используются в геотермальных контурах заземления. Однако разные поставщики резервуаров используют разные материалы и имеют разные температурные ограничения для этих материалов. Всегда лучше получить разрешение от производителя резервуара на совместимость жидкости.
Расширительные бачки выполняют простую, но очень нужную функцию. Следуйте этим советам, чтобы заставить их работать так, как задумано. <>

ДЛЯ ДОПОЛНИТЕЛЬНОГО КОНТЕНТА ПОСЕТИТЕ: 10 деталей для расширительных баков



Джон Зигенталер, ЧП, инженер-механик с более чем 40-летним опытом проектирования современных водяных систем отопления. Зигенталер l является автором книг «Современное гидравлическое отопление и охлаждение» (четвертое издание) и «Отопление с использованием возобновляемых источников энергии» (дополнительную информацию см. на сайте www.hydronicpros.com).

Список литературы
1. Современное гидроновое отопление, 3-е изд., Джон Зигенталер, Cengage Publishing 2012, ISBN -13: 978-1-4283-3515-8
133 2. 2. 2. 2. 2. 2. 2. 2. 2. 2. 2. 2. 2. 2. 2. 2. 2. 2. 2. 2. 2. 2. 2. 2. 2. . Энергия, Джон Зигенталер, Cengage Publishing 2017, ISBN -13: 978-1-2850-7560-0

Реклама

Накачать или прочь?

Ранее в программе «Monday Morning Minutes» Р. Л. Деппманна рассматривалось расположение насоса в системе отопления с котлом с первичным регулированием. Мы сделали очень четкое заявление о местоположении насоса. Сегодня мы рассмотрим первично-вторичные системы. Независимо от того, является ли система переменной первично-переменной вторичной или постоянной первично-переменной вторичной, вопрос, на который мы ответим, заключается в том, где должен располагаться первичный насос?

Имеет ли значение насос, где он находится в закрытой гидравлической системе?

Мы начали с этого вопроса на прошлой неделе и сделали два утверждения относительно расположения насосов.

Заявление 1. Насосу все равно, где он находится в закрытой гидравлической системе низкого давления. В этом блоге мы также выявили большую озабоченность по поводу расположения насоса по отношению к расширительному бачку.

Утверждение 2: Насос обеспокоен тем, где он находится по отношению к расширительному бачку, и хочет перекачивать из бачка.

Первичные Вторичные Основные понятия

При чтении этого блога было бы полезно понять несколько основных понятий первичных вторичных (P-S) систем водяного отопления. Ключом к дизайну P-S является зеленая труба на диаграмме выше. Это называется обычной трубой и представляет собой короткий отрезок трубы длиной 12 дюймов с низкой скоростью. Идея состоит в том, чтобы сделать падение давления в общей трубе настолько низким, чтобы оно не влияло на рабочий расход любого из насосов.

Изменение расхода во вторичной системе не влияет на расход через котлы в первичной системе.

Если вам нужна дополнительная информация об основных и вторичных условиях и правилах, посетите многие из предыдущих блогов.

Гидравлический первичный-вторичный трубопровод – Насколько важны два тройника?

Гидравлическая система Первично-вторичные правила-Системы развязки

Первично-вторичные трубопроводы и циклы водотрубного котла

Гидравлические конденсационные бойлеры Отопительные буферные резервуары — Часть 1 из 3 — Расположение

Расположение основного насоса на входе в котел

На изображении выше показана система отопления с переменным первичным, переменным и вторичным отоплением, в которой первичные насосы качают в котлы. Существенным отличием этой системы от системы с первичным регулированием является добавление насосов нижнего напора котла и общей трубы с низким перепадом давления.

Преимущества: расположение расширительного бака и напора котла. Расширительный бак расположен на входе вторичных насосов с более высоким напором. Это хорошо, так как мы откачиваем из точки отсутствия изменения давления. Резервуар и воздухоотделитель находятся в точке самого низкого давления и самой высокой температуры, что отлично подходит для разделения воздуха.

Первичный насос может выглядеть так, как будто он качает в бак. Если присмотреться, в общей трубе нет перепада давления, и от общей трубы до резервуара всего несколько футов трубы. Давление в расширительном баке близко к давлению в общем трубопроводе, поэтому первичные насосы откачиваем от точки неизменения давления. Это также имеет смысл, потому что большая часть перепада давления в первичном контуре приходится на котел.

Давление насоса повышает давление в котле. Факт, который нравится многим производителям котлов.

Клапан сброса давления работает с этим расположением насоса?

Я сделал заявление о взаимосвязи между предохранительным клапаном, резервуаром и расположением насоса в блоге первичной переменной. Как давление в котле будет зависеть от температуры в этой первичной-вторичной системе? Начните с тех же исходных критериев проектирования расширительного бака, что и в предыдущем блоге.

Используйте пример системы на 2000 галлонов воды с расчетом от 180⁰F до 140⁰F. Предположим, что давление наполнения составляет 20 фунтов на квадратный дюйм. Предположим, что используемые нами котлы будут иметь установленное давление предохранительного клапана 100 фунтов на квадратный дюйм. Высота напора первичного насоса составляет 25 футов (25 футов). Мы будем использовать программу esp-Systemwize от B&G для определения размеров резервуаров.

Так же, как и в основной системе, расширительный бак остается B&G B400 высотой 30” x 50”.

Когда первичный насос качает в котел, что происходит, если система находится в состоянии разгона, но насос работает на минимальной скорости всего 2 фунта на квадратный дюйм? На входе первичного насоса потребуется манометрическое давление 88 фунтов на квадратный дюйм, чтобы клапан сброса давления начал давать сбои. (Избыточное давление 100 фунтов на квадратный дюйм за вычетом 10 % составляет 90 фунтов на квадратный дюйм изб. 90 фунтов на кв. дюйм за вычетом насосов 2 на кв.5⁰F. Клапан сброса давления активен, и температура разгона не будет паром.

Предохранительный клапан ASME откроется, если регуляторы температуры на котле откажут.

Не размещайте первичный насос на выходе из котла

Не рекомендуется располагать первичный насос на выходе из котла в первично-вторичном применении. Теперь первичный насос качает в точку без изменения давления. В нашем примере давление наполнения составляет 20 фунтов на кв. дюйм изб., а давление насоса — 11 фунтов на кв. дюйм (25 футов). Котел на всасывании насоса будет на 9PSIG. Если бы давление наполнения было ниже 12 фунтов на квадратный дюйм, это давление в котле было бы 3 фунта на квадратный дюйм, и производителю котла это не понравилось бы.

Выводы о расположении насосов с котлами

Вывод из этой статьи и предыдущего блога прост. Расположение насосов зависит от типа проектируемой системы.

Насос первичной переменной: В системе первичной переменной отсутствует специальный циркуляционный насос котла. Системный насос также качает котел.

Заявление: Предпочтительное расположение насоса в первичной регулируемой системе отопления – на выходе из котлов.

Первично-вторичная перекачка: В первично-вторичной системе имеется специальный котел, циркулирующий первичный насос, а также отдельный системный вторичный насос. Существует общая труба, рассчитанная на перепад давления менее 1 фута, которая разделяет две насосные системы.

Заявление: Предпочтительное расположение вторичного насоса в системе первичного-вторичного отопления – на выходе из котлов.

Вода в расширительном бачке двухконтурного котла: Какое давление должно быть в расширительном бачке системы отопления
