Типовые схемы водоснабжения квартиры — последовательная и коллекторная

Правильный монтаж системы подачи воды в жилище обеспечивает возможность нормальной эксплуатации всех устройств, которые подключаются к ней. Корректно работающая схема водоснабжения квартиры должна обеспечивать бесперебойную подачу жидкости из центрального водопровода ко всем устройствам-клиентам.

Напор воды должен быть на должном уровне для обеспечения правильной работы сантехники и бытовых устройств. В наши дни существует три вида монтажа данной системы в жилище. Первый тип называется тройниковым, второй коллекторным, а последний – это средний тип, взявший от каждого предыдущего некоторые особенности. В этой статье мы поговорим об устройстве этих систем, их плюсах и минусах.

Содержание

• Последовательная схема водоснабжения квартиры
• Преимущества и недостатки последовательной схемы
• Коллекторная схема разводки
• Преимущества коллекторной системы водоснабжения
• Видео

Вернуться к содержанию

Последовательная схема водоснабжения квартиры

Подобная схема системы водоснабжения в квартире очень проста, поэтому система представляет собой дешевый вариант подключения водопроводных магистралей. Такую систему использовали при строительстве домов старого жилищного фонда, которые были возведены еще во времена советского союза. Несмотря на то, что она порядком устарела и во многом уступает новым системам, строители и сегодня используют ее в новостройках.

Если действовать по этой схеме, то трубы, по которым осуществляется подача горячей или холодной воды, должны быть монтированы параллельно. Каждое сантехническое или бытовое устройство должно подключаться к водопроводной магистрали с помощью специальных тройников.

Последовательная схема

Поэтому подобную схему называют тройниковой, но она имеет еще и название последовательной. Такая система подразумевает наличие элемента водопровода, от которого расходятся разветвления для подключения потребляющих воду приборов. Диаметр главной трубы должен быть гораздо больше, чем диаметр труб, которые отходят от нее.

Важно знать! Последовательная система является отличным вариантом для разводки труб в обычной типовой квартире, в которой присутствует только один санузел, а также будет использоваться небольшое количество сантехнического оборудования.

Вернуться к содержанию

Преимущества и недостатки последовательной схемы

Подобная схема разводки труб водоснабжения в квартире имеет ряд преимуществ, среди которых:

• экономия расходных материалов;
• малые затраты на монтаж магистралей;
• легкий и быстрый монтаж.

Последовательная схема с водонагревателем и полотенцесушителем

Однако в этой системе есть и существенные минусы, такие как:

• падение давления при условии подключения большого числа сантехники и бытовых устройств;
• отсутствие возможности отключения одного из устройств от водоснабжения, поскольку необходимо перекрывать всю водопроводную магистраль еще на входе;
• сложности обнаружения протечек, поскольку магистраль разбросана по большой площади и имеет очень много элементов;
• отсутствие нормального доступа к большей части узлов водопроводной магистрали, поскольку они в большинстве случаев скрыты под полом или в стенах;
• необходимость демонтажа отделки квартиры в случае поломки.

Важно знать! Если трубопровод устанавливался квалифицированным работником, который не обходит вниманием высокое качество используемых расходных материалов и четко следует инструкции по установке магистрали, то вероятность возникновения аварийной ситуации практически нулевая. В подобной системе также не будут возникать значительные перепады давления.

Вернуться к содержанию

Коллекторная схема разводки

Современные жильцы используют все большее количество сантехники и бытовых устройств в жилище, поэтому возникла нужда обеспечения их стабильной и бесперебойной работы. В этом случае используется коллекторная схема водоснабжения квартиры. Этот вариант отличается от предыдущего высокой стоимостью и сложностью монтажа. Зато так можно избежать перепадов давления в водопроводе. Эта особенность позволяет одновременно использовать несколько приборов, потребляющих воду на полную мощность.

Коллекторная схема подключения водоснабжения в квартире предусматривает отдельное подключение каждого устройства напрямую к главной водопроводной магистрали.

Наличие отдельных подключений позволяет легко проводить профилактические или ремонтные работы любого подключенного прибора. Так выглядит стандартная схема водоснабжения квартиры с водонагревателем, фильтрами и газовой колонкой:

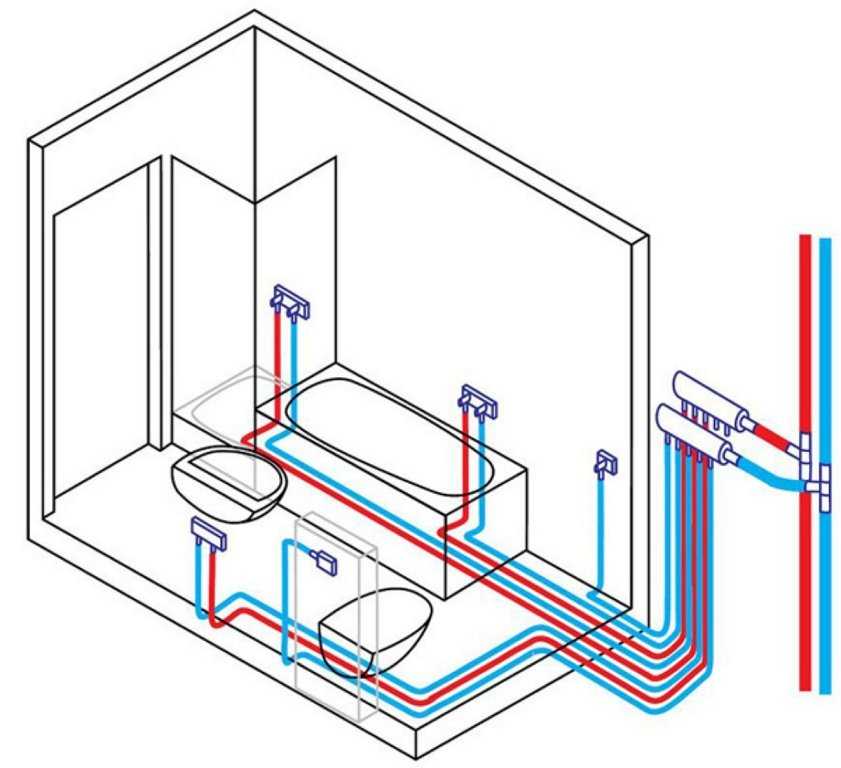

Коллекторная схема разводки труб

• главная магистраль подачи холодной воды;
• вентиль для перекрытия главной трубы;
• фильтры и редукторы основной магистрали;
• коллектор-распределитель основной трубы;
• вентиль, перекрывающий трубу с холодной водой, идущую к водонагревателю;
• вентиль, блокирующий приток горячей жидкости от нагревателя;
• главная магистраль подачи горячей жидкости;
• вентиль для перекрытия основной трубы с горячей жидкостью;
• фильтры и редукторы главной магистрали подачи горячей жидкости;
• коллектор-распределитель главной магистрали подачи горячей жидкости;
• краны, блокирующие приток горячей жидкости к полотенцесушителю;
• прочие бытовые устройства.

Подобная схема подключения водоснабжения в квартире предусматривает коллекторный вид разводки магистралей, любое устройство, потребляющее воду, подключается при помощи отдельной трубы к основным магистралям подачи горячей и холодной воды. Также отсутствует большое количество разветвлений, а также соединительных узлов в водопроводе, что значительно снижает риск поломок. Соединений только два и они полностью доступны для профилактических или ремонтных работ.

Перейдя по ссылке http://vse-postroim-sami.ru/engineering-systems/water-supply/2455_kakie-truby-luchshe-dlya-vodoprovoda/, вы узнаете, какие трубы лучше выбрать для водопровода. Про особенности установки и подключения стиральной машины читайте здесь. Рекомендуем также прочесть статью о выборе электрического полотенцесушителя для ванной.

Вернуться к содержанию

Преимущества коллекторной системы водоснабжения

Малое число соединений делает систему более надежной.

Можно регулировать интенсивность подачи воды или полностью отключить ее для каждого отдельного бытового устройства при помощи шарового крана, который монтируется в подводящей магистрали на выходе из распределителя.

Коллекторная схема водоснабжения современной квартиры

Простая профилактика и ремонт данной системы.

Учет ряда нюансов для каждого прибора, подключенного к системе, при обустройстве его защиты. Это наличие редукторов и фильтров, обеспечивающих нормальную подачу воды должного качества при оптимальном давлении к каждому подключенному устройству.

Монтаж магистралей не повредит интерьеру квартиры, поскольку все подключения скрыты.
Во время разработки проекта водоснабжения жилого помещения, следует заранее определиться с тем, какую схему использовать. Она должна соответствовать условиям использования устройств, потребляющих воду, в данном помещении.

Расчет и планировка устройства водопроводных магистралей – это дело для высококвалифицированного специалиста. Правильная установка системы также имеет огромное значение. Ее необходимо проводить в строгом соответствии с проектными документами и актуальными строительными нормативами.

Вернуться к содержанию

Видео

Коллекторная схема водоснабжения | elesant.

ru

Водопроводные системы

Системы водопровода



Вступление

Комплект устройств при помощи которых вода поступает в помещение из наружного источника воды и распределяется по трубопроводам к водозаборным устройствам, называется схема водоснабжения. Схемы водоснабжения квартиры или дома могут выполняться в трех вариантах:

1. последовательная или тройниковая;
2. веерная или коллекторная;
3. смешанная (последовательная и параллельная в одном помещении).

Подробно о схемах водоснабжения квартиры вы можете почитать в статье: Способы разводки водопровода в квартире. В этой статье я разберу подробно веерную иначе коллекторную схему водопровода.

Что такое коллекторная схема водоснабжения

Коллекторная схема водоснабжения это разводка (прокладка) водопроводных труб от единого распределительного устройства к каждому потребителю воды (сантехническому устройству) квартиры независимо друг от друга. При этом каждый прибор можно отключить от воды независимо.

При этом нужно понимать, что в квартире по сути два водопровода. Один для холодной воды (ХВС) и второй для горячей (ГВС).

Устройство, от которого протягивается (монтируется) водопровод, называется коллектор. В коллекторной схеме водоснабжения квартиры их должно быть, как минимум, два, для холодной и горячей воды.

Устанавливаются коллектора после системы водопроводного ввода квартиры в специально сделанных сантехнических шкафах.

Преимущества и недостатки коллекторной системы водоснабжения

К несомненным преимуществам коллекторной схемы водоснабжения я бы отнес

• Удобство обслуживания системы водоснабжения. Можно отключить любой прибор независимо от других.
• Возможность подключения новых бытовых приборов с подводкой трубопровода без разбора существующей схемы водоснабжения.

К недостаткам коллекторной схемы, можно отнести, увеличенную цену сантехнических монтажных работ и расход большего количества материалов, так как к приборам нужно подводить отдельный трубопровод.

Также, качественную разводку водопровода по коллекторной схеме можно сделать, только во время капитального ремонта квартирного санузла.

Чертеж коллекторной схемы водоснабжения

На рисунке ниже приведена схема водоснабжения по коллекторной схеме. Это общий распространенный вариант, предложенный для примера.

Коллекторная схема разводки водопровода

Смотрим схему выше.

• 1,3 — Шаровые краны на полотенцесушитель;
• 2 — Шаровой кран на перемычку байпас;
• 4 — Главный он же, аварийный шаровой кран на горячую воду;
• 5 — Фильтр грубой очистки;
• 6 — Счетчик учета;
• 7 — фильтр тонкой очистки с латунной сеткой 100 мкм;
• 8 — Редуктор давления, для домов без подкачивающих насосов;
• 9 — Коллектор;
• 10 — Главный, аварийный шаровой кран на холодную воду.

Что такое коллектор

Коллектор иначе гребенка это сантехническое устройство, имеющее один ввод и несколько выводов. На каждом выводе установлены регулирующие вентиля, для изменения и отключения потока подачи воды. К коллекторам можно присоединять медные, стальные, полимерные, металлопластиковые водопроводные трубы.

Выпускаются коллектора с возможностью подключить подачу воды с двух сторон. В процессе монтажа один ввод заглушается. Выпускаются коллектора с различным количеством выводов. Наиболее распространены коллектора на 2,3,4,5,7 выводов. Фирмы производители самые разнообразные. В зависимости от фирмы разница цена и качество коллекторов. Вот список производителей коллекторов продающих в России:

• VALTEC Россия;
• Итальянская компания Far;
• Немецкая Rehau;
• Итальянская Tiemme;
• Итальянский Luxor;
• UNI-FITT Италия;
• Польский Solomon.

Принцип работы коллекторной схемы водоснабжения

Принцип работы коллекторной схемы водоснабжения очень прост. Вода под давлением поступает в коллектор и распределяется через отходящие выводы. Каждый вывод коллектора имеет свой регулирующий или отсекающий вентиль.

Отсекающие вентиля коллектора, теоретически, не регулируют напор подачи воды в систему водопровода квартиры. Вода полностью перекрывается за полуоборота. Такие вентиля рассчитаны, где-то на 4000 циклов, отключении, включения.

Регулирующие вентиля могут регулировать подачу воды, как кран в смесителе. Очень удобная вещь, особенно если в вашем доме сильный напор воды. Рассчитаны на 8000 циклов.

Еще несколько плюсов коллекторной системы водоснабжения

Каждая труба водопровода, сделанная по коллекторной системе водоснабжения имеет всего два соединения труб и сантехнической арматуры. Одно у коллектора, второе у сантехприбора. Это позволяет произвольным образом планировать трассировку водопровода. Для прокладки водопровода можно без опасения замуровывать водопроводные трубы в стены или пол, что значительно улучшает интерьер ванной и санузла.

Еще одно. При коллекторной разводке, напор воды у каждого прибора не зависит от того включены другие потребители или нет. Например, напор в душе не зависит, работает стиральная машина или нет и т.п.

Несколько примеров схем коллекторной системы водоснабжения

Для примера приведу одну квартиру с двумя вариантами монтажа коллекторной системы водоснабжения. На схеме серым выделен узел водопроводного ввода в квартиру, желтым цветом отмечен коллекторный узел.

Общая схема водопроводной разводки в квартире с двумя санузлами:

Эту схему можно следующим образом . На схемах №1 и №2 вы видите аксонометрическую схему коллекторного водопровода для двух санузлов квартиры и кухни. Желтым цветом выделены коллекторные узлы, серым цветом выделены водозаборные узлы квартиры.

В следующих статьях я опубликую Шесть Проектов коллекторной системы водоснабжения для одной квартиры и шесть проектов тройниковой разводки водопровода для одной квартиры.

Один вы видите чуть выше. Второй пример здесь. Это Монтажная схема водоснабжения санузла по тройниковой (последовательной) схеме, медными трубами на обжимных фитингах.

Фотоальбом смонтированных коллекторов

•
