Редуктор давления воды: принцип работы и разновидности

Оглавление:
Редуктор давления воды: назначение и принцип работы
Разновидности редуктора давления воды

Вы никогда не задумывались над тем, почему практически новенький водонагреватель дает течь или под стиральной машиной образуется лужа воды? Только не нужно отвечать сходу и говорить о том, что что-то там проржавело или кто-то установил бракованный шланг. Не без этого, конечно, но в большинстве случаев виною всех протечек является давление воды в трубопроводе, которое, мягко говоря, не всегда стабильно – в некоторые моменты оно может в несколько раз превосходить допустимые значения, что и приводит к порывам даже металлических частей сантехнического оборудования. Так называемые гидравлические удары в состоянии сломать все что угодно и противопоставить их разрушительной силе можно разве что современный редуктор давления воды, о котором и пойдет речь в этой статье. Вместе с сайтом stroisovety.org мы разберемся с его назначением и принципом работы, изучим разновидности и технологию регулировки.

Редуктор давления воды фото

Редуктор давления воды: назначение и принцип работы

С назначением редуктора воды все более или менее ясно – как правило, он используется для стабилизации давления и предотвращения таким образом выхода из строя некоторого сантехнического оборудования. В большинстве случаев установка редуктора давления воды производится тогда, когда в работе домашнего водопровода задействованы такие устройства, как накопительные водонагревательные баки и термостатические смесители – в общем, чувствительные к давлению жидкости агрегаты. Тут все просто и понятно, чего не скажешь про принцип работы редуктора давления воды – разберемся с ним подробнее, так как в этом отношении можно выделить целых три разновидности подобных устройств.

  1. Поршневой редуктор давления воды – его основное преимущество заключается в простоте конструкции. За регулировку давления в водопроводной системе отвечает небольшой подпружиненный поршень, который уменьшая или увеличивая проходное отверстие, регулирует давление воды в системе – установка выходного давления в таких редукторах осуществляется путем ослабления или сжатия пружины посредством вращения специального вентиля.
    Если говорить о недостатках подобных редукторов, то здесь необходимо выделить такой момент, как необходимость предварительной фильтрации жидкости – без очистки воды от мусора подобные устройства очень быстро засоряются и выходят из строя. В силу такого поведения производители достаточно часто оснащают подобные устройства комплектным фильтрующим элементом – поршневой редуктор давления воды с фильтром способен осуществлять регулировку давления в пределах от 1 до 5атм.
  2. Мембранный редуктор давления. Этот тип редукторов отличается высокой надежностью и неприхотливостью в работе – они выделяются на фоне всех остальных подобных приборов широким диапазоном пропускной способности. Как правило, они в состоянии обеспечить рабочую скорость потока жидкости в пределах от 0,5 до 3 кубических метров в час, что совсем немало, особенно если говорить об их использовании в быту. За работу такого редуктора отвечает подпружиненная мембрана, которая в целях предотвращения засоров помещена в отдельную герметичную камеру – в зависимости от степени сжатия пружины, она оказывает то или иное давление на небольшой клапан, который и уменьшает или увеличивает пропускную способность устройства.
  3. Проточный редуктор понижения давления воды. Устройства этого типа отличаются тем, что в них нет никаких подвижных частей, благодаря чему возрастает их надежность и долговечность – понижение давление здесь достигается за счет внутреннего лабиринта массы небольших протоков. Проходя бесчисленные повороты этих каналов, разделяясь на несколько потоков и снова объединяясь в один, скорость воды гасится, и, как результат, снижается давление жидкости на выходе из подобных устройств. В быту такие устройства используются обычно для систем орошения – основным их недостатком является необходимость установки на выходе дополнительного регулятора.

    Принцип работы редуктора давления воды фото

В общем, это все, что можно сказать по поводу редуктора давления воды, а вернее его принципа работы, изучая который мы поневоле затронули тему их разновидностей. Но, как говорится, это только начало, и виды данных устройств этим не ограничиваются.

Разновидности редуктора давления воды

Редуктор давления воды в силу своей востребованности в различных сферах деятельности человека имеет массу всевозможных различий – классифицировать их можно по нескольким признакам.

  1. По производительности. В этом отношении они подразделяются на три подвида – бытовые, производительность которых не превышает 3 кубометра в час; коммерческие с производительностью от 3 до 15 кубометров в час; промышленные, производительность которых свыше 15 кубометров в час. Если речь идет о том, чтобы приобрести редуктор давления воды для бойлера или другого бытового сантехнического прибора, то оптимальным вариантом будет бытовой редуктор давления.
  2. По принципу подключения. Здесь вариантов немного – это резьбовые редукторы и фланцевые. Первые используются на трубопроводах диаметром до 50мм (2 дюйма), а вторые, соответственно, на более толстых трубопроводах.
  3. По диапазону регулировки практически все редукторы давления разделяются на два типа – это редукторы давления воды с широким диапазоном регулировки и тонко настраиваемые редукторы. Первый вариант устройств способен регулировать давление в пределах от 1,5 до 12 бар, а второй всего-навсего в диапазоне от 0,5 до 2 бар.
  4. По максимальному входному давлению. Здесь также имеется два варианта – в первом случае редукторы предназначены для работы в системах водопровода с давлением до 16 бар, а во втором случае до 25 бар.
  5. По максимальной рабочей температуре жидкости. Здесь все просто и также имеется всего пара вариантов – существует редуктор давления для холодной воды и для горячей. Редуктор давления для горячей воды в состоянии пропускать через себя воду с температурой до +70°C, а редуктор холодной воды до +40°C.

    Редуктор давления воды для бойлера фото

В принципе, существуют и другие отличия в некоторых моделях водных редукторов – к примеру, есть редуктор давления воды с манометром, который облегчает процесс регулировки давления. Также некоторые различия могут наблюдаться в установленных фильтрующих элементах – в одних моделях сетка может быть мельче, а в других крупнее. А некоторые модели могут оборудоваться колбовыми фильтрами тонкой очистки – здесь все зависит от желания производителя защитить свою продукцию от повреждений.

И в завершение темы несколько слов о том, как отрегулировать редуктор давления воды. Сами понимаете, что если приобретенная вами модель оборудована манометром, то здесь проблем не возникнет – вращая специальный вентиль редуктора, просто добиваемся необходимых показаний манометра, приводя их в соответствие с паспортными данными наиболее уязвимого оборудования вашего водопровода. Если редуктор не оборудован манометром, тогда для регулировки прибора его понадобится приобрести дополнительно – это недорогое удовольствие, которое позволит вам быть уверенным в том, что давление в водопроводе в пределах нормы и о безопасности того же водонагревательного бака можно не переживать.

Редуктор давления воды с манометром фото

В принципе, это все, что необходимо знать по поводу такого ставшего незаменимым в наше время прибора для водопровода, как редуктор давления воды. Почему так произошло, объяснять долго не нужно – водоканал использует старое оборудование, а мы приобретаем современную технику, которая очень чувствительна к различным отклонениям от нормы.

Мало того, использование редукторов воды также обусловлено необходимостью поднимать воду на высоту, и если, к примеру, на десятом этаже давление в пределах нормы, то на первом оно будет очень высоким, что и необходимо компенсировать посредством редуктора давления воды.

Автор статьи Александр Куликов

Методы как отрегулировать упавшее давление воды в редукторе

Редуктор давления воды является важным элементом отопительной системы и водопровода. В некоторых случаях может возникнуть потребность в его регулировании. Прежде чем выполнять какие-то работы, нужно определиться с моделью прибора. Так, некоторые редукторы настраиваются непосредственно во время производства. Для регулировки же других может понадобиться отвертка или гаечный ключ. Да и сам процесс настройки имеет некоторые нюансы.

Регулятор давления: что это?

Регулятор давления представляет собой небольшое устройство, которое используется для борьбы с избыточным давлением. Также с его помощью можно контролировать и при необходимости отрегулировать напор воды в той или иной системе. Применение этого устройства позволяет оптимизировать работу и увеличить срок эксплуатации инженерной коммуникации. Зачастую редуктор давления применяют на таких объектах:

  • высотки ;
  • рабочие цеха;
  • технологические сооружения;
  • жилые дома.

Устройства, используемые для регулировки напора в системе, делятся на динамические и статистические изделия. Первый тип используют в магистральных трубопроводах на промышленных предприятиях. Они позволяют регулировать поток жидкости в системах. Что же касается статистических изделий, то они устанавливаются в трубопроводах с нестабильной подачей воды. Именно поэтому статистические редукторы используют в многоэтажных и загородных домах.

Видео:

Сфера использования устройства

Редуктор давления одновременно выполняет несколько функций. Прежде всего, он используется для защиты сантехнических приборов от высокого давления. Так, большинство сантехники и бытовых приборов рассчитано на работу, когда давление воды в трубопроводе не превышает 3 Атм. Если этот показатель несколько выше, то система водоснабжения испытывает серьезную нагрузку. Впоследствии страдают клапаны, соединения и другие элементы системы и сантехнических приборов

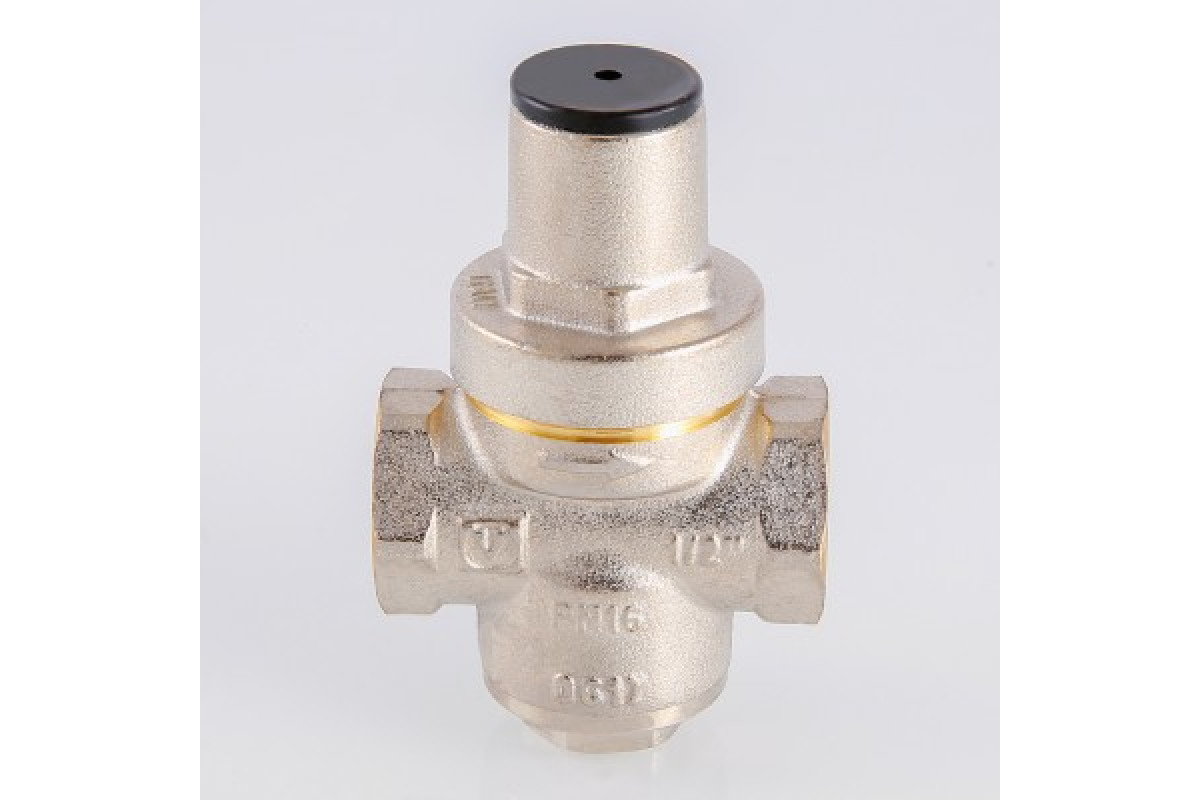

Valtec редуктор давления VT.087

Также редуктор используется для борьбы с гидравлическим ударом, который может возникнуть как на промышленных предприятиях, так и в жилых домах. В результате резкого скачка давления воды в водопроводе возникает гидравлический удар, который способен повредить конструктивные элементы системы. Известны случаи, когда такой резкий скачок привел к разрыву бойлера. Поэтому специалисты рекомендуют устанавливать редуктор, так как он позволит предотвратить возникновение таких проблем. Очень важно учесть установку в системе водообеспечения квартиры.

Редуктор давления широко используется в домах, где напор холодной и горячей воды постоянно скачет. Регулировка регулятора давления воды в квартире позволит решить этот вопрос раз и навсегда. Также понижение давления воды в квартире позволит снизить ее расход на 25% и более. Подробно, как выбрать редуктор давления воды.

Регулировка устройства

Многие хозяева задаются вопросом, как отрегулировать регулятор давления воды в квартире. Эту задачу можно легко выполнить своими руками. Большинство устройств выпускаются с предустановленной настройкой. Согласно этому давление в них составляет 3 бар. Но, при необходимости можно снизить или увеличить этот параметр самостоятельно.

Редуктор давления воды в разобранном виде

Для выполнения настройки может понадобиться гаечный ключ или широкая отвертка. Выбор инструмента зависит от модели редуктора. Конечно, в современных устройствах настройка выполняется вручную без использования каких-либо дополнительных инструментов.

Прежде всего, нужно убедиться в том, что редуктор давления воды в водопроводе надежно установлен. После проведения установки устройства открывают подачу воды.

На этом этапе нужно проверить систему на наличие протечек. Чтобы предотвратить возникновение таких проблем, при монтаже редуктора стоит использовать уплотнительный материал.

Регулировка редуктора давления воды в квартире осуществляется при закрытых кранах. В нижней части устройства есть установочная головка, которая и отвечает за регулировку напора жидкости в трубопроводе. Если давление нужно увеличить, то головка вращается по часовой стрелке. В ином случае вращающие движения выполняется против часовой стрелки.

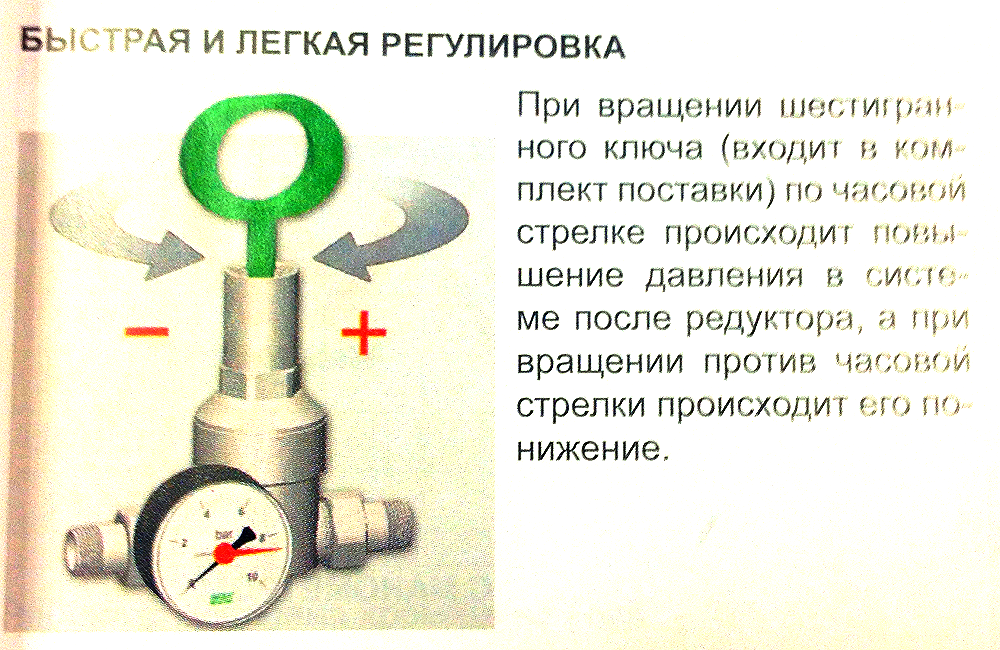

Одно полное вращение головки позволяет изменить давление на 0,5 бар. Это будет заметно по движению стрелки. Таким образом, выполняется регулировка регулятора давления воды в квартире. Работу можно легко выполнить своими руками.

Некоторые нюансы

Но, как настроить давление воды в квартире, если стоит бюджетный редуктор, который не имеет манометр. Решить вопрос можно несколькими путями:

  • Первый вариант подразумевает временную установку манометра в систему, что позволит точно определить значение напора. После того как регулировка редуктора воды в квартире будет проведена, измерительный прибор демонтируется, а на его место ставится заглушка.
  • Второй вариант более прост в выполнении. Здесь нет потребности в проведении установки и дальнейшего демонтажа измерительного прибора. Настройка проводится исключительно на глаз. После нескольких вращений головки нужно открыть смеситель и визуально ценить силу напора.

Недостаток второго способа заключается в том, что нет возможности установить точное значение напора. В дальнейшем это может вызвать неполадки в работе бытовой техники и сантехники. Дело в том, что существует норма давления холодной воды в квартире, при которой сантехнические приборы работают нормально. Но, если напор будет слишком высоким или низким, то это приведет к нарушению правил их эксплуатации

Схема регулятора давления воды

Часто бывают случаи что падает давления в водопроводе, причина засорился фильтр или окислился регулятор давления воды на входе в квартиру. Решить эту проблему можно слегка постучать по корпусу или взять торцевой ключ и покрутить регулировочный винт.

Однако, если регулятор не поддается регулировки его следует попросту заменить.

В связи с такими особенностями, специалисты рекомендуют всерьез отнестись к выбору устройства. Лучше всего обратить внимание на современные модели, которые имеют в составе контрольно измерительный прибор и легко поддаются регулировки без использования дополнительных инструментов. Среди популярных брендов стоит выделить «Honeywell», «Watts», «Officine Riqamonti». Нелишним станет и установка фильтра, которая защитит редуктор от засора и тем самым продлит его срок эксплуатации.де



Видео:

Видео:

Видео:

Видео:

Видео:

Видео:

Редуктор давления воды: принцип действия, устройство и правила монтажа

Задумывая установку новой или реконструкцию старой системы водоснабжения в своей квартире или загородном доме, мы, обычно, планируем размещение основных приборов и конструктивных элементов, таких как:

  • ванна, джакузи, душевая кабина, раковина, мойка, унитаз;
  • проточный или накопительный водонагреватель;
  • фильтры очистки воды;
  • стиральная и посудомоечная машина;
  • система отопления, или система теплых полов.

Многие из них, имея немалую цену, характеризуются достаточно строгими условиями эксплуатации, нарушение которых значительно сокращает срок их службы. Одной из основных характеристик этих условий является предельный уровень давления воды в системе. Так, например, водонагреватели снабжены аварийными клапанами давления, которые просто стравливают избыток воды наружу, а повышение давления в системе водопровода, как правило, происходит в ночные часы и, можно только представить картину, которую увидят в таких случаях хозяева квартиры утром и что услышат они от соседей. При резких скачках давления или при гидроударах может произойти даже разрушение самого водонагревательного прибора, делающее невозможной его дальнейшую эксплуатацию.

Редуктор давления воды

И это касается большинства приборов, используемых в системе водоснабжения. Избежать подобных аварийных ситуаций и связанных с ними значительных непредвиденных расходов может помочь небольшой прибор, называемый редуктором давления воды.

Описание редуктора давления воды

Редуктор давления воды служит для стабилизации ее напора в системе и ограничении его критического уровня. Принцип действия редуктора основан на автоматической компенсации предельного входного давления с помощью пружины или мембраны. При этом давление воды на выходе остается постоянным, предохраняя внутренние трубопроводы и сети от избыточных нагрузок или гидроударов, особенно часто возникающих в частных домах при питании водопроводной системы от насоса. Представляет собой небольшую конструкцию в металлическом корпусе, снабженную двумя резьбовыми соединениями, с помощью которых врезается во входную трубу водопроводной системы. Он может быть снабжен манометром, показывающим давление в системе и регулировочным винтом, обеспечивающим установку предельного уровня этого давления.

Принцип действия редуктора давления воды

По принципу действия редукторы давления воды делятся на

  • динамические, обеспечивающие непрерывное регулирование постоянного потока воды и используемые в основном на магистральных трубопроводах и промышленных объектах;
  • статические, работающие в условиях неравномерного потребления воды, обычно устанавливаемые на входах в квартиры или частные дома.

По месту регулировки давления они подразделяются на редукторы, действующие:

  • «до себя», закрытые при отсутствии давления и открывающиеся при увеличении давления воды на входе регулятора, ограничивая его предельный уровень;
  • «после себя», при отсутствии давления открытые и закрывающиеся при превышении предельного уровня напора воды на выходе регулятора.

Статические регуляторы всегда поддерживают давление постоянным на выходе, т. е. «после себя».

Устройство редуктора давления воды

По своей конструкции редукторы давления воды делятся на три основных типа:

Поршневые редукторы давления воды

Наиболее простые по конструкции и самые дешевые, а, следственно, и наиболее распространенные. Содержат подпружиненный поршень, перекрывающий сечение трубопровода, тем самым регулируя давление на выходе. Обычный диапазон регулировки — от 1 до 5 атм.

Недостатком таких регуляторов является наличие движущегося поршня, который обусловливает требования по предварительной фильтрации воды на входе редуктора, а также ограничение максимальной скорости потока, приводящей к повышенному износу движущихся частей.

Установленный редуктор давления воды

Мембранные редукторы давления воды

Обеспечивают регулировку с помощью подпружиненной мембраны, установленной в отдельной герметичной камере и обеспечивающей открытие и закрытие регулирующего клапана. Такие редукторы отличаются высокой надежностью и неприхотливостью, большим диапазоном и пропорциональностью регулировки давления, а также большим разбросом рабочей скорости потока, начиная от 0,5 до 3 куб. м./ч. Также отличаются и более высокой стоимостью.

Проточные редукторы давления воды

Обеспечивают динамическое регулирование давления за счет внутреннего лабиринта, находящегося в корпусе и уменьшающего скорость потока путем его разделения и многочисленных поворотов. Используются в основном для систем полива и орошения. Благодаря отсутствию движущихся деталей и применения пластических материалов для их изготовления, отличаются низкой ценой, однако, требуют установки дополнительного регулятора или клапана на входе. Рабочий диапазон — от 0,5 до 3 атм.

Характеристики редуктора давления воды

Основными характеристиками редуктора являются:

  • Номинальный диаметр, который должен соответствовать условному проходу трубопроводной системы. Этот параметр регламентируется ГОСТ 28338–89;
  • Наибольшее предельное давление, при котором гарантирована длительная эксплуатация. Этот параметр должен соответствовать ГОСТ 26349–84;
  • Пропускная способность, куб. м./ч., при которой обеспечиваются установленные пределы регулировки;
  • Диапазон регулируемых давлений редуктора;
  • Диапазон рабочих температур прибора, определяющий способность его функционирования в системах отопления и горячего водоснабжения, а также в условиях низких температур;

Монтаж редуктора давления воды. Правила установки

Редукторы давления воды устанавливаются манометром вверх в месте подключения водопроводной системы к магистральному трубопроводу или стояку, желательно на горизонтальном участке отвода сразу за водомерным счетчиком. Кроме того, желательно предусмотреть установку фильтра грубой очистки до редуктора, если он уже не был установлен на входе водопроводной системы. Перед редуктором и непосредственно следом за ним необходимо установить запорные вентили. Регулировка и настройка рабочего давления в системе должна устанавливаться при нулевом расходе воды.



После редуктора необходимо предусмотреть прямой участок трубы длиной не менее пяти рабочих диаметров. Имея необходимые навыки сантехнических работ, можно установить прибор самостоятельно, однако, для гарантии и качества их выполнения лучше доверить эту работу квалифицированному мастеру-сантехнику.

Характерные причины неисправностей квартирных редукторов давления

В. Поляков

Квартирные регуляторы давления сейчас приобретают популярность и часто устанавливаются в квартирах, где смонтированы квартирные узлы ввода и индивидуальные счетчики. По мере массового распространения регуляторов (редукторов) давления, устанавливаемых на вводе в квартиру трубопроводов холодного и горячего водоснабжения, был выявлен ряд специфических требований и определены причины характерных неисправностей этих приборов

Назначение редуктора – как можно точнее поддерживать заданное давление на выходе, независимо от изменений входного давления и потребляемого расхода воды. Это необходимо, чтобы при разной степени водоразбора (на кухне, в ванной, в душе) потребители не чувствовали дискомфорта, и на каждой точке водоразбора с помощью арматуры можно было бы независимо регулировать расход воды в широких пределах.

Важно также, чтобы редуктор поддерживал настроечное давление и при отсутствии водоразбора (в статическом режиме), т. к. это обеспечивает безаварийную работу квартирных трубопроводов, арматуры и приборов.

По принципу действия квартирные редукторы мало чем отличаются от обычных регуляторов давления, работающих по схеме регулирования «после себя» (рис. 1). Это значит, что имеется дроссель (сопротивление), задающий перепад давления. Данный перепад обусловливает определенный расход. При изменении водоразбора изменяется давление после регулятора. Когда меняется давление после регулятора, его рабочий орган перемещается так, чтобы вернуть перепад на дросселе в прежнее (настроенное) значение, то есть стабилизировать расход и вернуть его в первоначальные пределы.

Представим себе коромысло с равными плечами и опорой в точке «О». Коромысло уравновешено двумя поршнями «а» и «b». Входное давление Рвх. давит на малый поршень «а» с силой

F1= Рвх. • Sа,

где Sа – площадь малого поршня.

Давление на выходе Рвых. давит на большой поршень «b» с силой F2 = Рвх.• Sb , где Sb – площадь большого поршня. Поршень «b» подпружинен пружиной F3 = k • х, где k – упругость пружины, а х – величина сжатия пружины.

Таким образом, силы F1 и F3 стремятся открыть клапан, а сила F2 – стремится его закрыть.

В работе регулятора участвуют также силы трения в уплотнениях большого и малого поршня и реактивные гидродинамические силы на дросселирующей кромке.

Рис. 1. Принципиальная схема регулятора давления «после себя»

В мембранных редукторах вместо поршня «b» используется резиновая мембрана.

В связи с тем, что в мембранных редукторах, по сравнению с поршневыми, меньше трущихся поверхностей, надежность и долговечность таких регуляторов больше, но и стоимость таких редукторов выше, чем поршневых.

Условное обозначение простого редуктора давления (см. рис. 2) полностью отражает описанный выше принцип работы – регулируемое сжатие пружины задает настроечное давление, а давление «после себя» Рвых., меняясь из-за изменения расхода в линии, стремится открыть/закрыть клапан так, чтобы расход через редуктор (обусловленный перепадом на рабочей кромке клапана) оставался прежним. Даже при некотором изменении входного давления Рвх. редуктор все равно стремится поддержать настроенный пружиной перепад, а значит и расход в линии после себя.

Рис. 2. Схематическое обозначение редуктора давления

Идеальный редуктор должен иметь практически линейную горизонтальную характеристику во всем диапазоне рабочих давлений. На практике это далеко не так, и в целом типичная характеристика редуктора выглядит, как показано на рис. 3. Гистерезис (Δ) возникает при разном направлении процесса – при увеличении или при снижении расхода (водоразбора), т. е. в какую сторону в данный момент движется рабочий орган (шток с золотником). Причина гистерезиса – нелинейность регулирующих органов, в первую очередь, вызванная трением в соприкасающихся деталях редуктора, зазорами в кинематической цепи регулятора и наличием загрязнений (отложений) на рабочих органах. Это значит, что при одном и том же расходе давление на выходе может быть разным. Особенно это проявляется в поршневых регуляторах давления. В мембранных регуляторах нелинейность присуща самой мембране – в зависимости от величины смещения от нейтрального положения меняется эффективная площадь мембраны, то есть меняется реакция на изменение давления. если гистерезис Δ оказывается свыше 10%, то такой регулятор давления не рекомендуется использовать в качестве квартирного.

Наклон характеристики на горизонтальном участке обусловливает рабочий диапазон регулирования с заданной погрешностью.

Рис. 3. Типовой график расхода редуктора давления при увеличении (синяя кривая) и при снижении расхода (красная линия)

Однако не только точность определяет пригодность редуктора давления для работы в качестве квартирного регулятора. Производители регуляторов давления, как правило, выпускают достаточно широкую линейку редукторов, как мембранных, так и поршневых, конструктивно отличающихся друг от друга пропускной способностью, диапазонами настройки, максимальным коэффициентом редукции, дополнительными опциями и пр. Для примера, в таблице 1 приведены типы регуляторов давления, выпускающихся под торговой маркой VALTEC.

Из приведенной в таблице 1 номенклатуры наибольшим спросом пользуются редукторы, объединенные с шаровым краном и фильтром механической очистки. Они значительно сокращают монтажную длину квартирного узла ввода, недоступны для постороннего вмешательства в заводскую настройку выходного давления и отлично подходят в качестве квартирных регуляторов.
Эксплуатационная надежность и ремонтопригодность – важнейшие показатели, которые зависят от качества самой воды, ее жесткости, чистоты и содержания растворенных газов (воздуха). Помимо этого важна пригодность редуктора для пропуска воды питьевого качества (то есть, использование подходящих материалов), недоступность для несанкционированного вмешательства в настройки – эти и ряд других дополнительных условий выделяют квартирные регуляторы в отдельную группу регулирующей арматуры. Актуальные рекомендации по установке квартирных регуляторов изложены в ДСТУ-Н Б В.3.2-3:2014 «Руководство по выполнению термомодернизации жилых зданий».

Как показал опыт эксплуатации поршневых приборов, при сильно загрязненной воде наблюдается быстрый износ и/или т. н. «закисание» уплотнительных колец поршней. Регуляторы мембранного типа менее подвержены неисправности такого рода.

Таблица 1. Редукторы торговой марки VALTEC

если говорить о наиболее распространенных причинах отказов квартирных регуляторов давления, то самый большой процент нареканий на работу квартирных редукторов вызывает то, что редуктор «не держит» заданное давление в статическом режиме. То есть, при отсутствии водоразбора давление после редуктора растет выше, чем давление настройки.

Рис. 4. Появление капель воды из пружинной камеры – свидетельство износа поршневых уплотнений

В большинстве случаев это связано с попаданием твердых нерастворимых частиц на седло золотника. В результате такого засорения золотник неплотно перекрывает водяной канал и давление за редуктором начинает расти. Редуктор, тем самым, превращается в обычный дроссель. Такой отказ легко устраним простой прочисткой седла и самого золотника. А это значит, перед редуктором нужно обязательно установить запорный вентиль, а сам редуктор должен обладать ремонтоспособностью, предусмотренной конструктивно. если само седло не повреждено, то после прочистки редуктор восстановит свою работоспособность.

Часто недопустимый рост давления за редуктором, стоящим на холодном водопроводе, вовсе не связан с отказом регулятора давления, а вызван другой причиной. Холодная вода с температурой значительно ниже комнатной, поступив в квартирную систему, при отсутствии водоразбора (например, ночью) нагревается до комнатной температуры. Нагрев воды вызывает ее расширение и рост давления уже после редуктора.

Исправить ситуацию можно, установив после редуктора мембранный гаситель гидроударов (что-то вроде расширительного бачка). Пневмоемкость гасителя скомпенсирует излишек воды из-за ее расширения, что не даст давлению на редукторе «после себя» выйти за допустимые пределы.

Еще одной распространенной причиной отказов поршневых редукторов является износ уплотнительных колец большого или малого поршня (см. рис. 4). Интенсивность этого износа существенно зависит от качества подаваемой из водопровода воды. Повышенная жесткость и наличие мелких нерастворимых частиц ведут к активному абразивному воздействию на детали уплотнений.

Фильтры механической очистки, устанавливаемые перед редуктором, а также встроенные фильтры с размером ячеи 200÷500 мкм не могут защитить арматуру от мелких дисперсных частиц. Усугубляет эту ситуацию установка редукторов так, что шток с золотником и поршнями находится в горизонтальном положении. В этом случае нерастворимые частицы скапливаются внизу поршневой камеры и ускоряют износ уплотнителей.

Износ уплотнений проявляет себя появлением капель воды в вентиляционном отверстии пружинной камеры (рис. 4). Как правило, большинство современных квартирных регуляторов давлений ремонтопригодны, поэтому для устранения течи достаточно поменять кольца на поршне, очистить отложения на стенках поршневой камеры, и регулятор давления снова будет способен работать.

Гораздо большую опасность таит в себе неправильный подбор редуктора по расходному режиму. Когда расход через редуктор начинает превышать номинальный, приведенный в таблице 2, а коэффициент редукции (отношение давлений на входе и на выходе) превышает 2,5, то в районе седла возможно появление кавитации.

Сильное дросселирование потока и резкое местное понижение давления вызывает выделение из воды пузырьков водяного пара, которые, схлопываясь, создают локальное повышение давления до нескольких тысяч бар. Мало того, что кавитация вызывает повышенный шум от редуктора, она может полностью разрушить и само седло, и прилегающую к седлу зону, и даже стенку корпуса редуктора (рис. 5 и 6).

Рис. 5. Кавитационное разрушение зоны седла и стенки редуктора

Рис. 6. Кавитационное разрушение золотниковой обоймы редуктора

Ряд производителей выполняют седло клапана с кольцом из нержавеющей стали, что, по их утверждению, надежно защищает редуктор от последствий кавитации. Но эта мера никак не защищает зону, прилегающую к седлу и стенкам корпуса редуктора.

Таблица 2. Расход через редуктор QN в зависимости от условного диаметра (DN)

Для того, чтобы надежно обезопасить квартирный регулятор давления от кавитации, при его подборе необходимо придерживаться следующих правил:

  • Расход через редуктор не должен превышать значений, указанных в таблице 2. Эта таблица по требованиям стандарта DIN EN 1567:2000 рассчитана при скорости потока 2 м/с. Обычная скорость движения воды в трубопроводах внутренних сетей не должна превышать 1,5 м/с.
  • Рабочая точка редуктора по соотношению давлений на входе и на выходе должна лежать в зеленой зоне на диаграмме кавитации (рис. 7).
  • Потери давления на редукторе (перепад на дросселирующей кромке) по отношению к давлению настройки не должно превышать 1,2 бара.

Рис. 7. Диаграмма кавитации

Что делать, если подобрать квартирный редуктор, удовлетворяющий перечисленным условиям, не удается? Например, давление на входе в редуктор в высотном здании составляет 10 бар, и требуется обеспечить давление на выходе 2,7 бара. По графику на рис. 7 такой редуктор будет работать в зоне возможного возникновения кавитации, т. е. коэффициент при расчетном расходе редукции превышает 2,5. В этом случае требуется каскадное снижение давление, то есть необходимо первый редуктор нужно настроить на давление 4 бара, а следующий − уже на 2,7 бара. Только в этом случае будет обеспечена длительная безаварийная работа регуляторов давлений.

если же эта мера не помогает, то следует выполнить схему разводки по двузонной системе водоснабжения, когда водопроводные стояки по высоте разбиваются на две зоны. Например, в 16-этажном здании стояки первой зоны снабжают этажи с первого по восьмой, а второй зоны – с девятого по шестнадцатый.

Видео. Редуктор давления воды: особенности и настройка

Квартирные регуляторы давления – надежные устройства. Например, порядок испытаний регуляторов на герметичность предполагает циклическое нагружение повышенным давлением не менее 50000 раз. Тем не менее, если соленость воды и степень ее загрязненности механическими частицами в норме, правильно выбран рабочий диапазон давления и рабочая точка регулятора, то выход редуктора из строя вероятен из-за конструктивных и производственных недостатков. Применяйте редукторы только от производителей, которые зарекомендовали себя высоким качеством своих изделий.

Нельзя не упомянуть еще об одном аспекте, связанном с квартирными регуляторами давления воды. Зачастую проектировщики, не утруждая себя сложными расчетами, планируют установку квартирных редукторов в квартирах на всех этажах здания. Но так ли это необходимо? Рекомендуем жильцам, прежде чем бежать в магазин за «правильным» редуктором, замерить давление горячей и холодной воды на входе в квартиру. если это давление не превышает 4,5 бара, и разница между давлениями холодной и горячей воды не превышает 1 бар, то никакого регулятора давления ставить просто не нужно.
