Лучшие чертежи ворот и калиток из профнастила

Ворота и калитка – необходимое дополнение к забору их профлиста. Ворота обеспечивают проезд на участок автомобилей и спецтехники, а калитка предназначена для тех, кто пришел пешком. В отличие от забора конструкция ворот и калиток оказывается более сложной, поэтому для них разрабатывается отдельный чертеж и производится специальный расчет материалов.

Мы хотим предложить вам несколько готовых чертежей ворот и калиток из профнастила, которые вы сможете подстроить под ваши условия. Высота забора и калитки должна соответствовать высоте забора.

Основные виды ворот для дачных и загородных домов

• распашные – представляют собой две распашные створки, которые открываются внутрь или наружу. Простые и дешевые в установке, однако, при въезде могут повредить автомобиль, особенно если будет сильный ветер. Также под них нужно расчищать значительное пространство.
• сдвижные или откатные ворота с направляющим рельсом – дверь двигается на роликовом механизме вдоль линии забора. Сложная конструкция, специальная дорогостоящая фурнитура делает такие ворота не самыми доступными. Но они обеспечивают более высокий уровень комфорта: автоматизированный привод дает возможность открывать их, не выходя из машины.

Чертежи распашных ворот и калиток

При составлении чертежа важно определить ширину проема ворот и калитки, высоту, а также модель каркаса. Не стоит забывать, что при проектировании ворот нужно правильно распределить нагрузку по створке, ведь она крепится на боковые петли и их вес полностью ложится на столбы опор. По этой причине столбы ворот нередко делают из более толстой профильной трубы или выкладывают из кирпича.

Толщина металла профильной трубы должна составлять не менее 3-4 мм. Соответственно и фундамент под опорами ворот должен быть достаточно надежным. Слабые опоры приведут к провисанию створок и деформации конструкции от ветровых нагрузок и силы тяжести створок. Для каркаса нужно использовать более легкую профильную трубу, чтобы не допустить перегрузку на створках, однако слишком тонкий каркас не устоит перед ветровыми нагрузками.

Обратите внимание на выбор ширины ворот. Оптимальной является ширина в 4 метра она позволяет спокойно въезжать как легковым, так и грузовым автомобилям даже с узкой улицы. Помните, чем шире створка, тем большую нагрузку она создает на опоры (в соответствии с законом рычага).

Схемы ворот и калитки из профнастила с параллельным каркасом

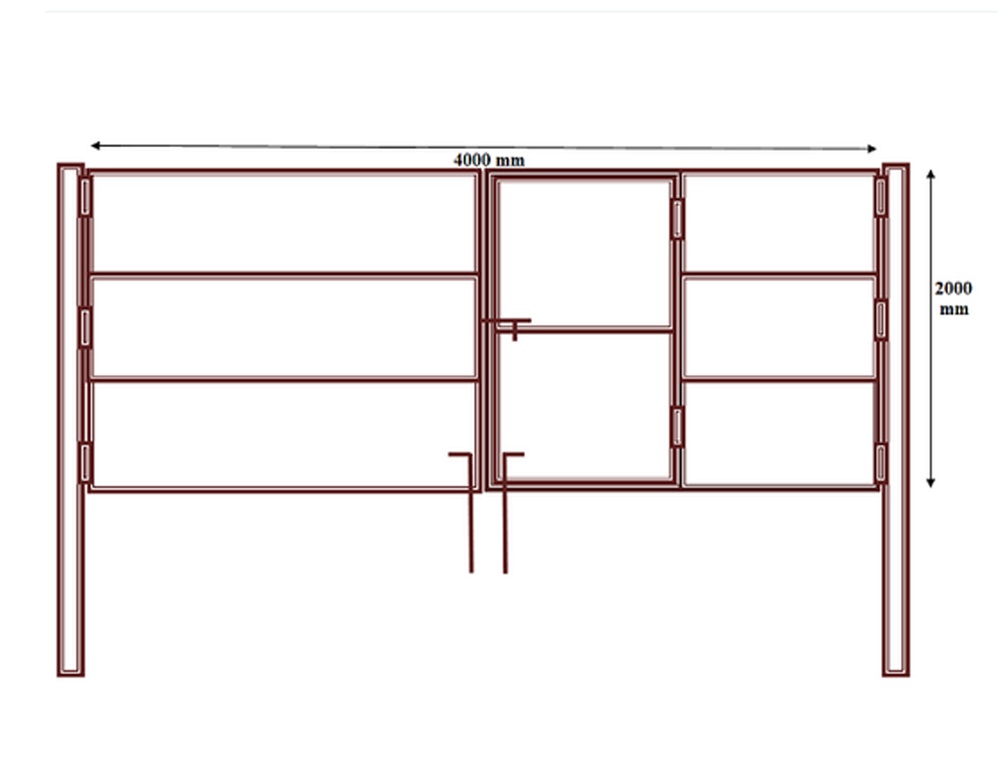

1. Перед нами «классический» и хорошо сбалансированный чертеж ворот с калиткой. Высота в 2 метра соответствует традиционной высоте забора из профлиста. Столбы 60х60 должны справиться с каркасом из трубы 40х20. Сам каркас не перегружен, прост в расчетах, не требует много материалов. У него лишь один недостаток – отсутствие диагональной жесткости. Ее компенсирует наличие сразу двух горизонтальных планок профильной трубы, которые образуют на створке три секции шириной 60-70 см.

Также характерной особенностью является наличие верхней перекладины. Она дает более сбалансированное распределение нагрузки, предотвращает смещение столбов по направлению друг к другу однако для успешного въезда на участок высоких машин нужно сделать ее съемной.

2. Еще один вариант чертежа. На этот раз без перекладины. Обратите внимание, что опорные столбы в связи с отсутствием перекладины имеют больший диаметр.

3. Распашные ворота со встроенной калиткой. Такая схема прекрасно подойдет тем, кто имеет ограниченное пространство для входа/въезда на территорию. На ширине в 4 метра помещаются и ворота, и калитка. Однако, стоит понимать, что наличие калитки увеличивает массу створки, а значит сечение бокового столба должно быть не менее чем 10х10 см и лучше разместить калитку ближе к столбу (по закону рычага она даст меньшую нагрузку опору ворот).

Схемы ворот и калитки с диагоналями

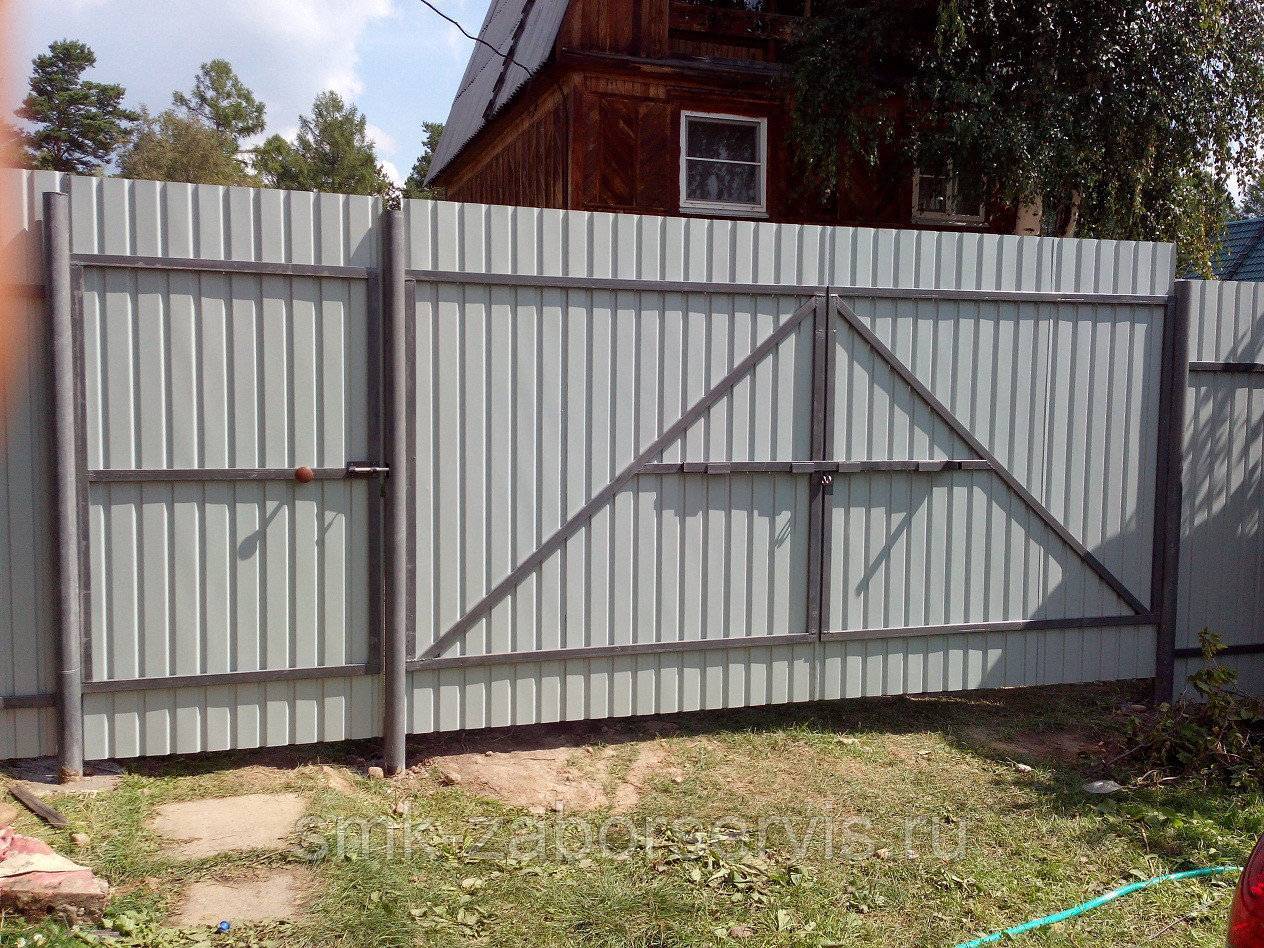

Наличие диагональных элементов каркаса повышает жесткость конструкции и делает ее устойчивой к различного рода деформациями, однако следует помнить, что дополнительные линии – это дополнительная нагрузка и здесь важно правильно подобрать рисунок. Так вместо двух горизонтальных планок лучше использовать одну. Варианты расположения диагональных планок приведены в чертежах ниже. Сечение опорных столбов для забора с диагоналями должно быть не менее 80х80.

1. Диагонали от крайних углов к середине или наоборот. Такие схемы достаточно красиво выглядят. Одна похожа на снежинку, другая образует ромбовидный рисунок.

Рассчитать длину диагоналей можно при помощи теоремы Пифагора, как длину гипотенузы прямоугольного треугольника (с).

Длина гипотенузы:, где а и b – стороны прямоугольного треугольника.

2. Диагонали от одного угла створки к другому. Схема позволяет минимизировать нагрузку на створку и при этом придать необходимую жесткость, однако сваривать такую диагональ не очень удобно.

3. Небольшие диагонали по углам створок. Достаточно красиво выглядит создает минимум нагрузки, однако такие створки обладают высокой парусностью, а, значит, могут пострадать от ветровых нагрузок.

В следующем видео вы получите ценные советы, как предотвратить скашивание опорных столбов под тяжестью створок:

Чертежи откатных ворот из профнастила

Самым оптимальным вариантом сдвижного забора, который можно возвести собственными силами, является конструкция с направляющим рельсом. Для нее достаточно просто подобрать комплекты фурнитуры и системы автоматизации. Ворота включают выдвижную створку с нижним рельсом, который движется по специальной системе роликов. Для того чтобы конструкция уравновешивалась в закрытом виде к каркасу сбоку приваривается дополнительная треугольная консоль.

Как можно заметить каркас ворот состоит из рамы и консоли, которые выполнены из более толстой профильной трубы (60х40). Внутренние элементы консоли также лучше сделать из этой трубы. Внутри рамы ворот рисунок каркаса можно сделать в разных вариантах (с прямоугольниками или треугольниками. Главное, чтобы труба была более легкой трубы (например, 40х20). Также не стоит делать решетку слишком частой. Порядок монтажа откатного забора представлен в следующем видео:

Надеемся, что приведенные чертежи помогут вам сделать собственные ворота и калитку из профнастила, которые будут удобными, надежными и долговечными.

как их сделать своими руками

В наши дни для оборудования входа в гараж или на приусадебный участок популярны распашные створчатые конструкции. Они очень практичны, не требует особого ухода. Их можно заказать у специализированной строительной фирмы и получить в готовом виде или спроектировать и поставить своими руками, предварительно выбрав материал для изготовления. Это несложная система, состоит из двух створок и дополненная встроенной или примыкающей калиткой.

Распашные ворота со встроенной калиткой из профлиста и металлопрофиля

Готовые ворота стоят значительно дороже, чем эта же конструкция собственного изготовления. К тому же сооружение её своими руками – это реализация идей обустройства собственного владения, без которых не может творить ни один домашний мастер. Перед ним сразу же встают вопросы: нужна ли калитка; если нужна, то какой она должна быть.

Вернуться к оглавлению

Содержание

• 1 Виды калиток
• 2 Деревянная калитка
• 3 Калитка из металлического штакетника и профлиста
• 4 Калитка из кованого металла
• 5 Монтаж встроенной калитки

Виды калиток

Практичность встроенной калиточной дверцы в одну из плоскостей ворот бесспорна. Нет необходимости при каждом пешеходном входе/выходе громыхать замком или засовом, тратить время на то, чтобы распахнуть или закрыть металлические тяжёлые створы.

Пример встроенной калитки из профнастила

К тому же явная экономия пространства, особенно если его приходится выкраивать при обустройстве гаража или дачи. А обязательный порожек перед ней предотвращает скопление снега, препятствующего её открытию.

Примыкающая калитка также имеет немало достоинств. Обычно её устанавливают без порога, создающего неудобства при выходе на улицу с детской коляской или велосипедом. Отсутствует препятствие для малышей, которые, преодолевая его, легко могут получить травмы. Однако после снежной ночи её открыть можно после соответствующей расчистки территории.

Вид калиток определяет не каркас, а тот материал, которым он заполнен. В связи с этим они бывают:

• деревянные;
• из профнастила;
• металлические;
• из кованого металла.

На калиточные дверцы, независимо от того встроенные или примыкающие, всегда тратится тот же материал, из которого сделаны ворота.

Чертеж с размерами ворот и встроенной калитки

Иначе вся конструкция будет выглядеть непривлекательно, даже нелепо. Поэтому приобретая деревянные доски или листы профнастила, надо учитывать размеры будущей примыкающей калитки.

Вернуться к оглавлению

Деревянная калитка

Издавна забор или вход на усадьбу обустраивали штакетником – неширокими деревянными планками, прибитыми гвоздями к поперечной перекладине. Какой-либо дополнительный каркас для укрепления входной конструкции не требовался. Соорудить её очень просто, а домашнему умельцу не понадобятся профессиональные навыки плотника.

Правда, от частого использования такие ворота в скором времени перекашивались, требовали ремонта или замены.

Чтобы укрепить деревянные входные сооружения, придумали каркас из металла для крепления обшивочного материала. Такие ворота служат дольше, но древесина даже при самом тщательном уходе подвергается воздействию насекомых, атмосферных осадков, температурных перепадов.

Конструкция деревянных ворот и встроенной калитки

Она изнашивается значительно быстрее, чем металлические детали. Чтобы сделать своими руками деревянную калитку рядом с воротами, не потребуется много времени, если она проектировалась в заборе ещё до его возведения. Стоить хозяину будет совсем недорого, даже если использовать доски высокого качества. Здесь не обойтись без

• дверных навесов;
• ручки, защёлки;
• саморезов;
• антисептического раствора для обработки древесины;
• грунтовки по дереву, лака;
• бетонного раствора.

Общий порядок установки своими руками предельно прост. Доски, которые заранее обработаны антисептиком, на ровной горизонтальной поверхности выкладывают в виде будущей дверцы.

Схема с размерами для изготовления встроенной калитки из дерева

К верхнему и нижнему краю прибивают две поперечные перекладины и одну диагональную. Затем устанавливают заранее приготовленные опорные столбы с боковинами.

Расстояние между опорами равняется ширине калитки плюс 2–3 см. Глубина их погружения определяется уровнем промерзания грунта. Они должны стоять на непромерзающей земле. Затем навешивают створку, покрывают её грунтовкой по дереву, лаком. Дверную ручку и защёлку можно прикреплять в последнюю очередь. При аккуратном использовании такая конструкция прослужит 10 лет.

Если же ворота сделаны из полотна плотно примыкающих досок, а их укрепляет металлический каркас, то калиточная дверца должна быть выполнена в таком же стиле.

Вернуться к оглавлению

Калитка из металлического штакетника и профлиста

Позже появился металлический штакетник, который укрепил распашные оградительные сооружения, придал им совершенно новый вид. Этот материал по сравнению с деревом удлиняет срок эксплуатации калиточной дверцы в три раза. Однако текущий уход обязателен, а в первую очередь покраска и ремонт.

Металлический штакетник, обработанный полимерным составом, может иметь самые разнообразные оттенки. У него большие дизайнерские возможности создания цветовой гармонии в ансамбле с кровельной черепицей и кирпичными стенами дачи или частного городского дома.

Распашные ворота, оборудованные стальным штакетником, очень прочные. Стоимость их гораздо ниже, чем кирпичных или каменных. Металлический каркас покрывают штакетником с некоторым просветом, поэтому в отличие от глухих перекрытий он создает меньшую парусность при напоре сильного ветра.

Пример встроенной калитки из профлиста

Это очень важно для дачи, которая не может быть защищена рядом стоящими высокими зданиями. А последовательность монтажа такая же, как при установке калиток из дерева. Используются обычные крепёжные материалы и инструменты.

Профнастил также обладает множеством достоинств. Это современный стройматериал из гофрированного стального листа, произведённый способом холодного проката. Он подвергается оцинковке, а для защиты от неблагоприятных атмосферных воздействий его покрывают специальным полимерным слоем. Для установки ворот и калиток следует использовать профлист с двусторонним покрытием. Несмотря на металлический каркас, они будут одинаково привлекательными как со двора, так и с улицы.

Профлист лёгок, поэтому монтаж сооружений в заборе из распашных дверей можно выполнить своими руками, не привлекая сложной строительной техники.

Чертеж с размерами каркаса металлической калитки

При монтаже не обойтись без следующих электроинструментов:

• сварочного аппарата;
• болгарки;
• шуруповёрта.

Установка опорных столбов производится по тем же правилам, как при сооружении калитки из дерева или стального штакетника. Если же распашные створы уже установлены, то можно в одну из них вмонтировать врезную калитку. Притом всё это можно сделать своими руками.

Вернуться к оглавлению

Калитка из кованого металла

Воротами и калитками из металла украшают не только заборы для дачи, шикарных усадеб, коттеджей, но и окружающий ландшафт. А металлические элементы ковки создают атмосферу, напоминающую времена расцвета ренессанса. Сделать их своими руками далеко не каждому по плечу. Тут необходимо соблюдать довольно сложную технологию холодной или горячей ковки с использованием специального оборудования. Столбы для будущей калитки должны быть достаточно прочными, поэтому их делают обычно из кирпича.

Оригинальный дизайн ворот и калитки из кованого металла

Самый надёжный вариант – это установить столбики из профильной трубы или другого материала, к которым будут крепиться завесы, и обложить их кирпичной кладкой.

Предварительно металл обрабатывают, удаляя зачистным кругом болгарки пятна коррозии. Затем промывают бензином, чтобы удалить следы технических масел.

Глубиной в 1 м в земле выкапывают ямки, вставляют туда металлические столбики и укрепляют утрамбованным щебнем. При этом, используя отвес, постоянно проверяют их строго перпендикулярное положение. Сверху заливают бетонный раствор. Готовые опоры обкладывают кирпичом.

Достаточно эффективны и другие варианты. Например, каждая опора может стоять на отдельной бетонной основе или на ленточном заборном фундаменте, который уложен по периметру участка и продолжается под входными сооружениями. Такая монолитность обеспечивает высокую прочность всей оградительной системы, в том числе ворот и калиточного входа.

Вариант конструкции и схема ворот со встроенной калитки

В таком случае для укладки ленты фундамента своими руками потребуется время, соответствующий строительный материал и неукоснительное выполнение технологии укладки.

Тогда по окончании всех этих работ не придётся после зимы переделывать покосившиеся, просевшие распашные створы и калитку. Самая простая калитка из металла – это рамный каркас с приваренной к нему сплошной подложкой без каких-либо дополнительных украшений. Всего лишь её покрывают битумным лаком.

Однако такие металлические конструкции встречаются не так часто и, как правило, для обустройства дачи, а не приусадебного участка городского дома.

Тренд последних лет – это распашные фасадные сооружения с ажурными гнутыми элементами и великолепными деталями горячей ковки. Калитками из кованого металла сегодня никого не удивишь. Их устанавливают, прежде всего, не для обустройства дачи, а для фешенебельного коттеджа или загородной усадьбы.

Вариант оформления встроенной кованой калитки

Они побудили возобновление древнего ремесла и возникновение новых современных технологий, имитирующих элементы ковки. Такие дверцы с декоративной обрешёткой долговечны, обладают очень высоким качеством. Они дорого стоят, но это достаточно надёжное вложение денег, которое пригодится не одному поколению владельцев.

Монтаж таких калиток успешно осуществляют своими руками посредством сварки или с использованием креплений на болтах. Первоначально сваривают рамный каркас, который должен быть на 2–3 см уже входного проёма. Затем, уложив его на ровную горизонтальную поверхность, укрепляют посередине перемычкой, роль которой может выполнять декоративная деталь.

В соответствии с заранее продуманным рисунком калитки в пределах рамы раскладывают литые украшения.

Пока они не закреплены, их можно перекладывать в поиске самого привлекательного варианта. Найдя его, элементы декора закрепляют, а сварочные швы обрабатывают зачистным кругом болгарки. Замок, защёлку или засов можно прикрепить к дверце, когда она уже будет подвешена к несущей опоре конструкции. После зачистки её покрывают грунтовкой и краской.

Есть ещё двустворчатые распашные калитки, которые содержат лучшие качества различных материалов. Например, стальной уголок используют, чтобы укрепить каркас, а раму дополняют коваными декоративными элементами. Если хозяин желает, чтобы прохожие не видели, что делается во дворе дачи или усадьбы, то внутреннее пространство заполняют профнастилом или деревом. Дизайнерских вариантов очень много для выражения вкусов и привязанностей владельца.

Вернуться к оглавлению

Монтаж встроенной калитки

Если распашные створы уже установлены без встроенной калиточной дверцы, то её можно вмонтировать своими руками. Правда, вставить её в кованое сооружение не получится без нарушения его целостности и красоты. Проще всего её можно врезать в обшивку из дерева или профнастила. При этом не понадобиться установка дополнительных несущих опор. А общий внешний вид конструкции не пострадает.

Для такой операции понадобятся дополнительные руки, чтобы снять одну из половинок ворот и уложить на ровную поверхность.

Иначе после окончания монтажа вся конструкция может оказаться перекошенной. Далее предстоит полная переделка створки. Её начинают с демонтажа обшивки.

После чего приступают к монтажу коробки, внутрь которой должен свободно входить заранее приготовленный и обшитый каркас калиточной дверцы. Ширина её примерно 80 см, а высота определена размером большой створки, в которую она вставляется.

Саморезами или другими крепёжными средствами к верхней и нижней перемычке ворот крепятся стойки. В зависимости от того, с какой стороны к ним будут приварены навесные петли, встроенная дверца будет открываться внутрь или наружу.

Встроенная калитка из профлиста открывающаяся во внутрь

Предпочтительно все узлы крепить лёгкими сварочными прихватками. Болгаркой их легко удалить, если придётся что-то подгонять и переделывать. Последний этап – это возвращение демонтированной площади распашной конструкции её прежнего вида.
