Компрессор. Виды и устройство. Работа и применение. Как выбрать

Компрессор – оборудование, которое служит для сжатия воздуха и подачи его для дальнейшего использования. Такая техника используется практически во всех отраслях промышленности и народного хозяйства. Появление компактных и мобильных устройств, позволило применять их в быту, и сейчас такой агрегат есть в хозяйстве у большинства домашних мастеров.

Виды компрессоров

Существует классификация такого оборудования по нескольким признакам.

По типу рабочей среды они могут быть:
  • Воздушные. Самый распространенный вид. Такое оборудование сжимает воздух, после чего он применяется для разных целей, например для работы пневмоинстурмента и другого оборудования.

  • Газовые. В этом случае, агрегаты используются для сжатия газов и их смесей, чаще всего они применяются для сжатия водорода и кислорода.

  • Циркуляционные. С их помощью воздух или газ сжимаются, после чего циркулируют по замкнутому контуру.

  • Аппараты многослужебного типа. Они способны одновременно сжимать несколько видов газов.
  • Многоцелевые. Используются для сжатия газов по переменной схеме.
По типу конструкции:
  • Поршневые. Это самая старая модификация, но она до сих пор является популярной и востребованной. Такое оборудование имеет двигатель внутреннего сгорания, в котором есть поршневая группа, и сжатие воздуха выполняется поршнем. Компрессор может приводиться в действие и при помощи электродвигателя. Самыми доступными являются аппараты небольшой мощности с одним поршнем.

  • Мембранные. Они похожи на предыдущий тип, но здесь рабочим элементом является поршневая мембрана. Во время работы агрегата она колеблется и нагнетает воздух. Мембраны делают многослойными, чтобы увеличить их срок службы. Хотя такие приборы имеют производительность меньше, чем поршневые, но на выходе получается воздух без примесей.

  • Роторно-винтовые
    . В таких конструкциях нет клапанов, поэтому винт имеет максимальные обороты. Чтобы обеспечить необходимое давление, рабочая камера должна быть большой. Мощность таких приборов может быть от 4 до 250 кВт, и они создают давление от 5 до 13 бар.

  • Роторно-пластинчатые. Они имеют прямой приводной механизм, поэтому у них высокая производительность, надежность и большой срок службы. Ротор вращается со сравнительно небольшой частотой, поэтому мощность таких агрегатов в пределах 1-75 кВт, и они могут создавать давление до 10 бар.
Особенности устройства

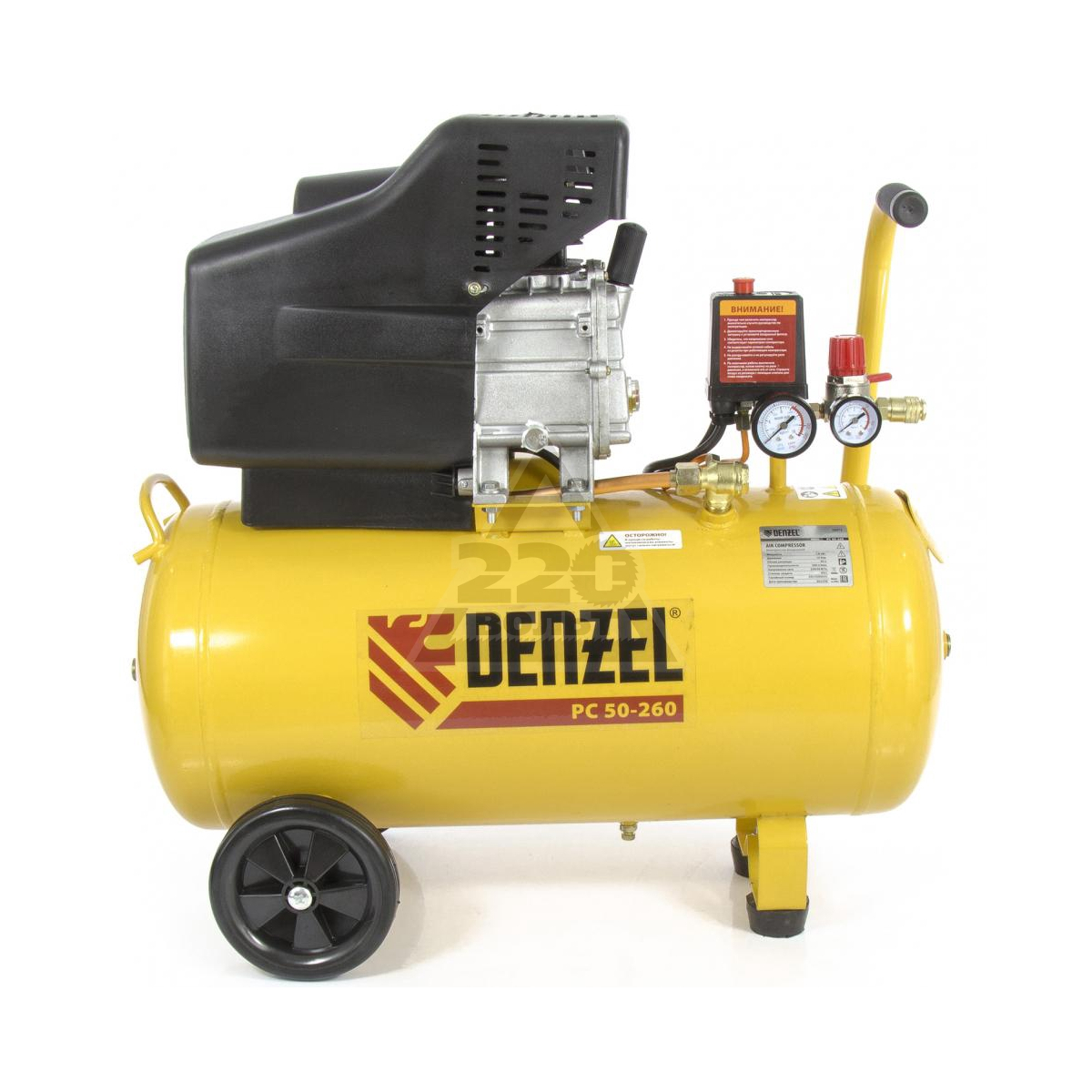

Самым распространенным является поршневой компрессор:

Винтовые агрегаты имеют немного другое устройство:
  • Основным рабочим элементом является винтовая пара.
  • Всасывающий клапан.
  • Фильтр.
  • Электромотор.

Для того чтобы оборудование меньше нагревалось во время работы, на любых его типах дополнительно устанавливаются охлаждающие радиаторы. Для накопления сжатого воздуха, могут быть встроенные ресиверы или они устанавливаются отдельно.

Принцип действия

Независимо от типа конструкции, любой компрессор имеет одинаковый принцип действия: воздух засасывается в рабочую камеру, где он сжимается до определенного давления, после чего открывается выпускной клапан и сжатый воздух подается напрямую к потребителю или накапливается в ресивере.

В зависимости от типа устройства компрессора, воздух может нагнетаться поршнем, мембраной или винтовой парой. Лопастные приборы будут подавать сжимаемый воздух в непрерывном режиме, так как увеличивают скорость потока за счет вращения лопастей. В объемных агрегатах воздух подается в пульсирующем режиме. Есть большой выбор видов, поэтому всегда можно подобрать тот, который соответствует предъявляемым требованиям.

Область применения

Сжатый воздух необходим для многих технологических процессов, поэтому такое оборудование используется на разных предприятиях. В зависимости от того, для чего используется воздух, к его качеству предъявляются разные требования. Приборы, применяемые в медицине, электронной промышленности, должны подавать воздух без примесей.

Области применения компрессоров:
  • Нефтехимическое производство, часто наличие примесей в сжатом воздухе может быть опасным, поэтому к его качеству высокие требования.
  • Пищевая промышленность.
  • Медицина.
  • Строительство.
  • Металлургия.
  • Машиностроение.
  • Сельское хозяйство.
Широкое применение такое оборудование нашло и в быту:
  • Для накачивания шин автомобиля, мячей, матрасов, лодок, бассейнов и т.д.
  • Подключив продувочный пистолет, можно убрать в машине, очистить двигатель или радиатор.
  • При помощи моющего пистолета, можно мыть не только автомобиль, но и любые другие предметы.
  • Во время ремонта, с помощью краскопульта можно красить, белить.
  • Для работы пневмоинструментов: отбойный молоток, шуруповерт, дрель, гвоздезабивной пистолет, пневмопила.
  • С помощью специальной насадки, можно прочищать канализационные, водосточные трубы.
  • На даче пневматическими ножницами можно легко стричь кусты и обрезать деревья.
Как выбрать компрессор
Несмотря на большое разнообразие моделей компрессоров, при совершении выбора, нужно обращать внимание на:
  • Давление воздуха, оно может указываться в барах или атмосферах, для бытового использования достаточно 4-12 атмосфер.
  • Производительность, этот параметр измеряют в литрах за минуту, для использования в быту достаточно 350 л/мин.
  • Мощность силовой установки, этот показатель характеризует мощность двигателя, для бытовой техники достаточно его показателей в пределах 0,8-2,5 кВт.
  • Вес и габариты, в зависимости от мощности, производительности и размеров, такие устройства могут иметь вес от нескольких килограмм, до нескольких сотен килограмм, чем больше агрегат, тем он менее мобильный.
  • Объем ресивера, бак для накопления сжатого воздуха у бытовых приборов обычно не превышает 50 литров, а у профессиональных, он оставляет 100 и более литров.

Чем больше будет размер и объем ресивера, тем стабильнее будет давление воздуха на выходе, особенно это касается поршневых аппаратов, так как они работают в пульсирующем режиме. Выбирая компрессор, надо покупать тот, мощность и производительность которого будет минимум на 30% больше, чем требуется для выполнения работ.

Плюсы и минусы

Так как существует два основных типа компрессоров: винтовые и поршневые, рассмотрим преимущества и недостатки каждого вида.

Плюсы поршневых приборов:
  • Удобны для кратковременной подачи сжатого воздуха.
  • Могут работать в сложных условиях, поэтому используются в таких загрязненных помещениях как угольные, фасовочные склады, места помола зерна и другие сферы.
  • Эффективно используется при необходимости сжатия агрессивных газов.
  • Является оптимальным вариантом, когда надо производительность не более 200 л/мин.
  • В промышленности его выгоднее использовать, чем винтовые аналоги.
  • Доступная стоимость.
Недостатки таких устройств:
  • Высокие энергозатраты.
  • Необходимо часто проводить техническое обслуживание, обычно это делают не реже, чем через 500 часов работы.
  • Во время работы создается много шума и вибрация.
Винтовые устройства являются более современным оборудованием, среди их преимуществ надо отметить следующие:
  • Низкий уровень шума и вибрации.
  • Сравнительно небольшой вес и размеры.
  • Мобильность.
  • Получается более чистый воздух.
  • Могут работать в непрерывном режиме длительное время.
  • Небольшое энергопотребление.
  • Есть возможность плавно регулировать производительность.
Имеет винтовой компрессор и некоторые недостатки:
  • Более сложное устройство.
  • Высокая стоимость.
Интересные факты
  • В документации к отечественному и зарубежному оборудованию, часто производительность указывается по-разному. В зарубежных моделях указывают объем забираемого воздуха, а он на 30% больше, чем на выходе. Приобретая зарубежные аппараты, надо добавлять эту величину, чтобы получить необходимую производительность.
  • Если оборудование должно работать длительный период времени, то лучше покупать винтовые устройства, но включать и выключать их часто нельзя. Для кратковременной подачи сжатого воздуха, лучше установить поршневые компрессорные агрегаты.
  • Учитывайте, к какой сети будет подключаться прибор: одно- или трехфазной и в соответствии с этим, делайте его выбор.
  • Для автосервиса или мебельного производства, лучше приобретать поршневые аппараты с ременной передачей, хотя они и более шумные, но имеют больший срок службы и высокую надежность.

Компрессор является таким оборудованием, которое используется в самых различных промышленных сферах и в народном хозяйстве.

Похожие темы:

Как выбрать компрессор для шин (2019) | Компрессоры для шин | Блог

Необходимость подкачать колесо возникает в наше время довольно редко – современные бескамерные шины отлично держат давление, а если и случится «поймать» колесом саморез, то проблема решается с помощью домкрата и запаски (кстати, как давно вы проверяли в ней давление?). Многие современные автолюбители годами спокойно ездят, не испытывая ни малейшей потребности обзавестись компрессором или, хотя бы, насосом. Однако тот факт, что компрессор ни разу не пригодился вам за десять лет автостажа, ничуть не гарантирует того, что он не потребуется вам буквально завтра.

И уж совершенно безрассудно не иметь в багажнике компрессора, если вы:

- выезжаете в дальнюю дорогу;

- собираетесь ехать по проселочным дорогам или вообще по бездорожью;

- если ваш комплект резины эксплуатируется далеко не первый сезон;

- если ваши шины уже бывали в ремонте.

Компрессор нужен не только для накачивания «спустившего» колеса, его наличие облегчает поддержание равномерного и правильного давления во всех колесах – ведь бывает и так, что колесо не проколото, не спущено, а просто давление в нем меньше нормального. Ни внешне, ни по ощущениям при движении это может быть не заметно, но свое влияние оказывает в виде повышенного износа резины, повышенного расхода и возрастания риска аварийной ситуации. А имея хороший компрессор с точным манометром, можно улучшать поведение автомобиля и уменьшать расход топлива, точно выставляя давление в соответствии с дорожными условиями и загрузкой.

Компрессор может пригодиться в экстремальных ситуациях: при преодолении бездорожья или при езде по гололеду на неподготовленной резине. Конечно, намного правильнее будет не соваться с «шоссейкой» ни в грязь, ни в гололед, но если вдруг такая необходимость возникла, рекомендуется спустить давление в шинах до половины нормального – пятно контакта возрастет, сцепление улучшится. Перед выездом на нормальную дорогу и потребуется компрессор, чтобы подкачать колеса.

Компрессор для шин с успехом облегчает жизнь туристам и рыбакам, накачивая резиновые лодки и надувные матрасы. Компрессор с хорошей производительностью можно использовать для розжига углей – это и экономично и экологично.

А еще к некоторым портативным компрессорам можно подсоединять пневмоинструмент.

Так что – компрессор в автомобиле нужен. А вот какой – это уже зависит от того, как и где вы ездите.

Характеристики компрессоров

Скорость накачивания определяет время, которое потребуется компрессору, чтобы накачать колесо. Чем меньше значение этого параметра, тем дольше придется ждать.

Компрессоры со скоростью накачивания 10 л/мин и меньше имеет смысл использовать только для мотоциклетных и велосипедных колес, поскольку даже на небольшую 13” автомобильную резину ему потребуется минут 20 и больше.

Устройство со скоростью 10-15 л/мин накачает 13-14 дюймовое автомобильное колесо минут за 15-20.

Под 13-15 дюймовую резину лучше брать устройство с производительностью 25-35 л/мин, а для 16-18 резины внедорожников и кроссоверов – 40-55 л/мин. Тогда на накачивание колеса будет уходить 2-5 минут.

Начиная с 50 л/мин компрессор уже можно использовать для подключения к некоторым видам пневмоинструмента – краскопультам, нейлерам и пр.

Компрессоры с производительностью 100 л/мин и более на колеса для легковых машин и кроссоверов будут тратить меньше минуты, но находятся они в верхнем ценовом сегменте и весят немало. Такие скорее подойдут для накачивания больших колес для грузовых автомобилей. А еще их можно использовать для подключения всех видов пневмоинструмента.

Стоит также отметить низкое качество сборки многих моделей с низкой скоростью накачивания. Из-за неплотной подгонки деталей их производительность сильно падает с возрастанием давления, поэтому время накачивания заметно увеличивается.

Кроме того, малопроизводительные модели из нижнего ценового сегмента быстро изнашиваются: порой их хватает буквально на 5-10 применений. Не следует брать компрессор с низкой производительностью, если его предполагается использовать для накачивания матрасов или лодок. Объем воздуха в них большой, любому компрессору работать придется дольше обычного, а недорогому «одноразовому», скорее всего, вообще до конца жизни.

Еще один недостаток бюджетных компрессоров – малое время непрерывной работы. Многие такие модели могут проработать непрерывно всего 10-15 минут, после чего им необходим «отдых». Вот только мало кто из владельцев компрессоров обращает внимание на этот параметр и вовремя выключает устройство. С учетом того, что защита от перегрева на таких моделях бывает редко, а накачивание колеса при низкой производительности может занять и все 20 минут, первое колесо для компрессора частенько оказывается и последним.

Максимальное давление определяет, с какими шинами можно использовать компрессор. В шинах легковых автомобилей, кроссоверов и внедорожников давление обычно не превышает 3 атмосфер, а у грузовой техники может доходить до 10. Компрессор следует подбирать в соответствии с этими показателями.

Вид питания. Большинство компрессоров запитываются от бортовой сети 12 В через разъем прикуривателя или с помощью «крокодилов» непосредственно от аккумулятора. Подключение к прикуривателю комфортнее и безопаснее, но при этом способе следует учесть потребляемый компрессором ток и номинал предохранителя на прикуривателе. У некоторых автомобилей прикуриватель рассчитан на ток до 8А (хотя чаще все же предохранители стоят на 15-20 А), а ток компрессора может быть намного выше.

Для бытового компрессора в питании от сети особой надобности нет, модели с возможностью подключения к 220 В скорее будут востребованы в автосервисах и гаражных хозяйствах, не оборудованных стационарной пневматикой.

Вне зависимости от вида питания, следует обратить внимание на длину кабеля питания – её должно с избытком хватать до каждого колеса. Кабель длиной в 2-2,5 метра – не такая уж редкость даже среди дорогих мощных компрессоров. При подключении к аккумулятору с такой длиной не у каждой «легковушки» получится дотянуться до заднего колеса, не говоря уж о машинах покрупнее.

Еще один размер, который «имеет значение» – длина воздушного шланга. Для комфортного накачивания 13-15" колес она должна быть не менее 0,75 м. Для 16-18" – 1 м.

Это минимум, позволяющий поставить компрессор рядом с колесом при любом расположении ниппеля. А если вам не хочется ставить чистый компрессор на грязную обочину, готовьтесь держать его в руках или добавьте еще метр-два на то, чтобы иметь возможность поставить его на пол салона или багажника.

Вид крепежа на ниппель также следует учесть при выборе компрессора. Флажковый зажим легко устанавливается, но он часто содержит пластиковые детали (а иногда и весь сделан из пластика), быстро изнашивается и начинает «травить», а то и слетать с ниппеля при накачивании. Для компрессоров, которые планируется использовать более 5 раз, следует выбирать цельнометаллический флажковый зажим или латунный штуцер.

Необходимость наличия манометра вопросов не вызывает, поэтому им снабжаются все компрессоры без исключения. Но вот расположение манометра и его тип могут быть разными. Манометр на пневмопистолете удобен для высокопроизводительных компрессоров (или для накачивания небольших объемов), когда давление меняется быстро и процесс накачивания длится не больше минуты.

В остальных случаях удобнее пользоваться манометром, расположенным на корпусе (или на шланге).

Аналоговый манометр дешевле, но с цифрового показания считывать проще. Кроме того, цифровые обычно точнее – показания аналоговых манометров дешевых компрессоров зачастую вообще ничего общего с действительностью не имеют. Также следует иметь в виду, что аналоговые манометры обычно проградуированы до максимального давления – т.е., до 7, 10, а то и 16 АТ. Разглядеть одну десятую атмосферы на такой шкале непросто.

И еще один момент, связанный с манометрами – в процессе работы многие из них «завышают», т.е., показывают давление, большее, чем в шине. Иногда это связано с низким качеством самого манометра, но чаще с тем, что давление в месте установки манометра действительно больше, чем в шине – и чем компрессор производительнее, тем сильнее погрешность. Чтобы увидеть точное давление, компрессор надо выключить. Это доставляет определенное неудобство, если требуется точно выставить давление – и в этом случае может пригодиться спускной клапан. Давление создается чуть больше необходимого, затем компрессор отключается, и спускным клапаном давление стравливается до необходимого.

Встроенный фонарь может пригодиться, если шина «спустит» в темное время суток где-нибудь за городом.

Варианты выбора компрессоров для шин

Если вы уверены, что компрессор вам никогда не потребуется, берите недорогую «аварийную» модель. Обойдется он недорого, а если все же пригодится, то полностью окупится за первое же применение.

Оптимальным вариантом для легкового автомобиля с колесами до R15 будет компрессор с производительностью 25-35 л/мин.

Если вы используете компрессор часто и помногу, выбирайте среди моделей с большим временем непрерывной работы и надежным креплением на ниппель.

Для накачивания колес грузового транспорта потребуется производительный компрессор с большим максимальным давлением.

Если вы собираетесь использовать компрессор не только для накачивания шин, но и для подключения пневматического инструмента, выбирайте среди моделей с максимальной производительностью.

Полезная информация о воздушных компрессорах: типы, принцип действия

На этой странице представлена полезная информация о воздушных компрессорах. Вы узнаете о типах, принципе действия, областях применения.

Выбрать компрессор вы можете на странице нашего каталога >>>

Типы устройств:

1б. Компрессор газовый

Любой газ, кроме азота, имеет отличные от воздуха физические и химические свойства, поэтому компрессоры, предназначенные для сжатия газов, проектируют с учетом этих свойств, и называют газовыми компрессорами.

Типичные газы, для которых конструируются газовые компрессоры: азот (чистый), аргон, гелий, водород, углекислый газ, аммиак, метан (и его природные смеси), кислород, ацетилен, пропан-бутановые смеси, элегаз и др.

Например, пищевая промышленность активно использует азот и углекислый газ для создания инертной среды хранения продуктов, а так же углекислый газ для сатурации напитков. Горная промышленность требует азот для систем подземного пожаротушения. Специальные газовые компрессоры сжимают метан или пропан-бутановую смесь в качестве топлива. Кислород требуется в металлургии при конверторной плавке стали и в медицине. Аргон используется в технологических процессах в качестве инертной среды и при аргоновой сварке, гелий - в тестах на герметичность. А химическая промышленность использует газовые компрессоры для совершенно различных газов.

Выбрать газовый компрессор сложнее чем воздушный. Поэтому подбор газового компрессора лучше осуществлять после консультации с нашими специалистами.

Поршневой компрессор Reavel позволяет сжимать наиболее распространенные газы. Данная установка адаптиварана для сжатия водорода

Генератор азота CompAir выделяет азот из воздуха методом короткоцикловой адсорбции



2. По конечному давлению

По конечному давлению компрессоры условно делят на:
- газодувки или воздуходувки — до 1 атм
- низкого давления — от 2 до 12 атм
- среднего давления — от 12 до 100 атм
- высокого давления — от 100 до 1000 атм
- сверхвысокого давления, предназначенные для сжатия газа выше 1000 атм.

Как правило, для обеспечения заводской сети сжатым воздухом применяются устройства с конечным давлением 7,5-10 атм. Поэтому иногда термин «Компрессоры высокого давления» применяется для компрессоров свыше 10 атм.



3. По принципу действия

По принципу сжатия воздуха компрессорные установки делятся на:
- динамические
- объемные.

В машинах динамического действия вращающееся рабочее колесо с лопатками разгоняет поток газа, который после тормозится в диффузоре, что приводит к увеличению давления.  К динамическому типу относятся в первую очередь центробежные турбокомпрессоры. Центробежные компрессоры достаточно компактны, малошумны, имеют хороший кпд (только в узком диапазоне производительности), но имеют плохие регулировочные свойства. Мощность центробежных агрегатов начинается от сотен киловатт.

В устройствах объёмного действия давление нагнетается в результате изменения объёма рабочей камеры. Объемные компрессоры по конструктивной схеме в свою очередь делятся на:

  • винтовые
  • поршневые
  • спиральные
  • роторно-пластинчатые
  • мембранные.

Также к этому типу относятся роторные воздуходувки типа Рутс.

Наибольшее применение в машинах объемного принципа действия нашли поршневые и винтовые компрессоры.

Поршневые компрессоры

Поршневой воздушный компрессор изобретен в середине XVII века, и с тех пор активно эксплуатируется в различных отраслях промышленности. Принцип действия поршневых компрессоров основан на всасывании и нагнетании воздуха посредством поступательного движения поршня. Всасывание и нагнетание контролируется обратными клапанами. Использование нескольких ступеней сжатия с промежуточным охлаждением позволяет достигать высокого давления воздуха (газа),что является одним из преимуществ. Также данные устройства позволяют осуществлять сжатие технических газов. Диапазон поршневых компрессоров начинается с дешевых бытовых воздушных компрессоров и заканчивается огромными промышленными агрегатами мощностью в несколько мегаватт.

Винтовые компрессоры

Винтовой воздушный компрессор изобретен сравнительно недавно (запатентован в XX веке). Процесс сжатия происходит внутри камеры, образующейся между поверхностями вращающихся в противоположную сторону винтов (роторов) и стенками корпуса винтового блока. Камеры сжатия по мере вращения винтов постепенно уменьшается.  Внутри винтового блока ведущий винт передает вращение ведомому. Масло, поступающее в винтовой блок, позволяет винтам избежать прямого контакта и, соответственно, страхует от повреждения. Помимо смазки, масло также уплотняет зазоры в винтовом блоке и осуществляет функцию теплоотвода, что является существенным, так как большая часть энергии сжатия превращается в тепло. Данная технология сжатия получила широкое распространение в промышленных агрегатах от нескольких киловатт до нескольких сотен киловатт.

Преимущества:

  • низкий уровень вибрации и шума
  • большой срок эксплуатации
  • хорошие возможности регулирования производительности при относительно низких затратах энергии
  • относительно невысокая стоимость владения
  • возможность эксплуатации при непрерывной долговременной нагрузке
  • простота технического обслуживания
  • относительно небольшие  габариты и масса и др.

Элемент сжатия в роторно-пластинчатых компрессорах состоит из ротора с пазами, в которых свободно перемещаются пластины, статора и боковых крышек. Благодаря несоосности осей ротора и статора, объем камер сжатия, образуемых соседними пластинами, уменьшается.

В спиральных компрессорах камеры сжатия образуются между неподвижным и подвижным спиральными элементами.

Мембранные компрессоры не имеют подвижных частей в камере сжатия, объем меняется благодаря прогибу мембраны. Мембранные компрессоры способны сжимать очень агрессивные газы, а также достигать сверхвысоких давлений.

Как видно, в диапазоне, где обычно работает промышленный компрессор, у заказчика есть выбор купить компрессор поршневой, винтовой, роторно-пластинчатый и др. Каждая конструктивная схема обладает своими особенностями, которые надо учесть.

Компрессионные элементы различных типов компрессоров

Поршневая
голова


Винтовой
блок

Блок подвижных и неподвижных спиралей

Ротор c пластинами
и статор





Мембранный
блок

Турбина

Блок с трехкулачковыми роторами





4. Маслосмазываемые и безмасляные

Компрессор воздушный (реже газовый), в котором  сжимаемый воздух (газ) не контактирует со смазочным маслом, тем самым им не загрязняясь, называют безмасляным. В противоположность, остальные компрессоры называются маслосмазываемые или маслозаполненные.

В пищевой и фармацевтической промышленности кроме пневмоавтоматики специальные безмасляные воздушные компрессоры используются в ситуациях, где присутствует (штатно или аварийно) контакт воздуха с продуктом: барботаж жидких компонентов, транспорт порошкообразных компонентов или продукта. Современный стандарт GMP (Good Manufacturing Practice) требует использования на фармацевтических предприятиях только безмасляного воздуха.

Еще более критично использование безмасляных воздушных компрессоров в медицине, где сжатый воздух приводит в действии стоматологическое и хирургическое оборудование.

На поршневые безмасляные агрегаты устанавливаются цилиндры, способные работать на сухом ходу (без подачи смазочного масла). Так же необходимым элементом поршневого безмасляного компрессора является фонарь - открытая камера, исключающая заброс масла по штоку из камеры кривошипно-шатунного механизма в камеру сжатия. Безмасляные поршневые промышленные компрессоры дороже маслосмаазываемых поршневых промышленных компрессоров. Но если сравнивать в категории мелких бытовых поршневых компрессоров, то часто здесь безмасляные поршневые компрессоры дешевле маслосмазываемых, т.к. «безмасляность» вызвана удешевлением конструкции в ущерб ресурсу.

Конструкции безмасляных винтовых промышленных компрессоров заметно отличаются от маслосмазываемых. Безмасляные бывают двух типов:  сухого сжатия и с водяным впрыском.

В безмасляных винтовых компрессорах сухого сжатия масло в винтовой блок не поступает, поэтому передача вращения осуществляется через шестеренчатый привод, осуществляющий одновременное вращение роторов. Вследствие того, что тепло не отводится, степень сжатия не может быть высокой (3,5 бар). Для увеличения давления используют промежуточный охладитель и вторую ступень сжатия, что позволяет достичь 10 бар. Специальный шестеренчатый привод и двухступенчатое сжатие существенно влияют на цену, которая значительно превышает стоимость маслозаполненных устройств. В безмасляных винтовых компрессорах с водяным впрыском камеры сжатия образуются между единственным ротором, двумя уплотняющими колесами блока и корпусом блока. Благодаря отличному теплоотводу у этих компрессоров одна степень сжатия и даже отсутствует концевой охладитель.

Турбокомпрессоры, мембранные и спиральные промышленные компрессоры всегда являются безмасляными.

Выбор между масляным и безмасляным компрессором неоднозначен. Иногда, вполне достаточно  купить компрессор маслосмазываемый вместо изначально запрашиваемого безмасляного, но обязательно снабдив его комплектом дополнительных фильтров для очистки от масла.

Получение безмаслянного воздуха в устройствах различных типов



5. По компоновке

Часто именно соответствие компоновки является решающим аргументом для того, чтобы заказать компрессор того или иного типа. Газовые или воздушные компрессоры по компоновке можно условно разделить на:

5.1. По степени автономности
- стационарные – обычно это промышленные агрегаты с электроприводом
- передвижные на шасси, буксируемые и возимые – обычно дизельные установки
- автономные компрессорные станции – обычно это промышленные компрессоры с системой подготовки воздуха, смонтированные в контейнере.

5.2. По типу привода
- от электродвигателя (электрические воздушные компрессоры 380в или 220в)
- от двигателя внутреннего сгорания
- от гидравлических систем
- от вала отбора мощности и др.

5.3. По числу ступеней сжатия:
- одноступенчатые
- двухступенчатые
- многоступенчатые.

5.4. По применяемой системе охлаждения:
- воздушного охлаждения
- жидкостного охлаждения.

5.5. По комплектации: с ресивером, с осушителем, со с встроенными фильтрами, с электронным контроллером, с частотным приводом и пр.

Различные варианты исполнения



 Чтобы увидеть товары – перейдите на страницу нашего каталога >>>


Воздушный компрессор: назначение, принцип работы, виды

Компрессор является агрегатом для сжатия и перемещения различных газов, в том числе и воздуха, на различные приборы и пневмоинструменты. Компрессорную технику широко применяют в промышленности, строительстве, медицине и т.д. Существующие виды компрессоров и их классификация определяют критерии эксплуатации данного оборудования.

Классификация компрессоров по принципу действия

По принципу действия компрессоры классифицируются на объемные и динамические.

Объемные

Это агрегаты, имеющие рабочие камеры, в которых происходит процесс сжатия газа. Сжатие происходит за счет периодического изменения объема камер, соединенных с входом (выходом) аппарата. Чтобы предотвратить обратный выход газа из агрегата, в нем устанавливают систему клапанов, которые открываются и закрываются в определенный момент наполнения и опорожнения камеры.

Динамические

В динамических компрессорах повышение давления газа происходит за счет ускорения его движения. В результате кинетическая энергия частиц газа превращается в энергию давления.

Важно! Динамические компрессоры отличаются от объемных открытой проточной частью. То есть, при зафиксированном вале его можно продуть в любом направлении.

Виды объемных компрессоров

Компрессорное оборудование объемного типа подразделяется на 3 группы:

  • мембранные;
  • поршневые;
  • роторные.

Мембранные

Имеют в рабочей камере эластичную мембрану, как правило, полимерную. Благодаря возвратно-поступательным движениям поршня мембрана выгибается в разные стороны. В результате движений мембраны объем рабочей камеры меняется. Клапаны в зависимости от положения мембраны либо впускают воздух в камеру, либо выпускают.

Приходить в движение мембрана может от пневматического, мембранно-поршневого, электрического или механического привода.

Важно! В мембранных аппаратах воздух или газ в процессе перемещения через рабочую камеру не контактирует с другими узлами агрегата (кроме мембраны и корпуса). Благодаря этому на выходе получают газ высокой степени чистоты.

Поршневые

Благодаря наличию кривошипно-шатунного механизма поршень совершает возвратно-поступательные движения в рабочей камере, отчего ее объем то уменьшается, то увеличивается.

Поршневые компрессоры имеют установленные на рабочей камере односторонние клапаны, перекрывающие движение воздуха в обратном направлении. Несмотря на хорошую производительность, поршневые аппараты имеют и недостатки: достаточно высокий уровень шума и заметная вибрация.

Роторные

В роторных компрессорах сжатие воздуха происходит вращающимися элементами — роторами. Каждый элемент в зависимости длины и шага винта имеет постоянное значение сжатия, которое также зависит и от формы отверстия для выхода газа.

В таких компрессорах клапаны не устанавливаются. Также конструкция агрегата не содержит узлов, способных вызвать разбалансировку. Благодаря этому он может работать с высокой скоростью вращения ротора. При такой конструкции аппарата величина потока газа достигает высоких значений при небольших габаритах самого компрессора.

Роторные компрессоры подразделяются на несколько подвидов.

Безмасляные

Имеют ассиметричный профиль винта, повышающий КПД агрегата благодаря уменьшению утечек при сжатии газа. Для обеспечения синхронного встречного вращения роторов применяют внешнюю зубчатую передачу.

Во время работы роторы не соприкасаются, и смазка им не требуется, поэтому выходящий из агрегата воздух не имеет никаких примесей. Для уменьшения внутренних утечек детали агрегата и корпус изготавливаются с высокой точностью.

Также безмасляные аппараты могут быть многоступенчатыми, чтобы убрать разность температур воздуха на входе и выходе аппарата, которая ограничивает повышение давления.

Винтовые

Состоят из одного или нескольких винтов, которые находятся в зацеплении, установленных в герметичном корпусе.

Рабочее пространство создается между корпусом и винтами при их вращении. Данный вид компрессоров отличается хорошей производительностью и беспрерывной подачей воздуха.

Для снижения трения между входящими в зацеп винтами, которое увеличивает износ деталей, применяется смазка. Если требуется получить сжатый воздух (газ) без примесей смазочных материалов, то применяются безмасляные винтовые аппараты.

В последних, чтобы уменьшить силу трения, подвижные детали изготавливаются из антифрикционных материалов.

Зубчатые

Данные компрессоры еще называют шестеренчатыми, поскольку их главными деталями являются шестерни. Они при работе вращаются в противоположных направлениях, создавая между зубьями и стенками корпуса рабочую камеру.

При вхождении зубьев в зацепление на стороне выходного отверстия агрегата происходит уменьшение объема камеры, вследствие чего воздух под давлением выходит через патрубок. Компрессоры данного типа нашли широкое применение в ситуациях, когда не требуется подача воздуха или газа под высоким давлением.

Спиральные

Это разновидность безмасляных компрессоров роторного типа. Спиральные аппараты также сжимают газ в объеме, который уменьшается постепенно.

Главными элементами данного аппарата являются спирали. Одна спираль закреплена неподвижно в копрусе устройства. Другая подвижная, соединена с приводом. Сдвиг по фазе между спиралями равняется 180°, благодаря чему происходит образование воздушных полостей с изменяемым объемом.

Роторно-пластинчатые

Пластинчатый компрессор имеет ротор с прорезанными пазами. В них вставлено определенное количество подвижных пластин. Как видно из рисунка, приведенного ниже, ось ротора с осью корпуса не совпадает.

Пластины при вращении ротора перемещаются центробежной силой от его центра к периферии и прижимаются к внутренней поверхности корпуса. В результате происходит непрерывное создание рабочих камер, ограниченных соседними пластинами и корпусами ротора и аппарата. За счет смещенных осей изменяется объем рабочих камер.

Жидкостно-кольцевые

В данных агрегатах используюется вспомогательная жидкость. В статически закрепленном корпусе аппарата устанавливается ротор с пластинами.

Конструкционные особенности данного аппарата – это смещенные оси ротора и корпуса относительно друг друга.

В корпус заливается жидкость, которая принимает форму кольца, прижимаясь к стенкам аппарата вследствие отбрасывания ее лопастями ротора.

При этом происходит ограничение рабочего пространства, наполненного газом, между жидкостным кольцом, корпусом и лопатками ротора. Объем рабочих камер изменяется посредством вращающегося ротора со смещенной осью.

Важно! Чтобы перекачиваемый газ не уносил с собой частички жидкости, в жидкостно-кольцевых аппаратах устанавливают узел сепарации, отсекающий влагу из воздуха. Также на устройствах данного типа устанавливается система, обеспечивающая подпитку рабочей камеры вспомогательной жидкостью.

Виды динамических компрессоров

Аппараты с динамическим принципом действия разделяют на осевые, центробежные и струйные. Различаются они между собой типом рабочего колеса и направлением движения потока воздуха.

На заметку! Также динамические аппараты еще называют турбокомпрессорами, поскольку конструкция их напоминает турбину.

Осевые аппараты

В осевых компрессорах поток газа движется вдоль оси вращения вала через неподвижные направляющие и подвижные рабочие колеса. Скорость потока воздуха в осевом аппарате набирается постепенно, а преобразование энергии происходит в направляющих.

Для осевых компрессоров характерны:

  • высокая скорость работы;
  • высокий КПД;
  • высокая подача потока воздуха;
  • компактные размеры.

Центробежные агрегаты

Центробежные компрессоры имеют конструкцию, обеспечивающую радиальный выходной поток воздуха. Поток воздуха, попадая на вращающееся рабочее колесо с радиально расположенными крыльчатками, за счет центробежных сил выбрасывается к стенкам корпуса. Далее, воздух перемещается в диффузор, где и происходит процесс его сжатия.

Центробежные аппараты не имеют узлов с возвратно-поступательными движениями, поэтому обеспечивают равномерный поток воздуха, силу которого можно регулировать. Также данный тип агрегатов отличается долговечностью и экономичностью.

Струйные компрессоры

В аппаратах струйного принципа действия для увеличения давления газа (пассивного) используется энергия активного газа.

Для этого к устройству подводится 2 потока газа: один с низким давлением (пассивный), а второй – с высоким (активный). На выходе из устройства образуется газовый поток с давлением выше пассивного, но меньшим, чем у активного газа.

Важно! Отличительной особенностью струйных компрессоров является простота конструкции, отсутствие подвижных деталей, высокая надежность.

Классификация компрессоров по другим параметрам

Кроме классификации компрессоров по принципу сжатия, принято разделять данные агрегаты по следующим параметрам:

  1. Тип привода. Компрессоры могут работать как с электродвигателями, так и с двигателями внутреннего сгорания (ДВС). Соответственно, аппараты бывают с прямой передачей (коаксиальные) и с ременным приводом. Как правило, компрессор с прямым приводом – это агрегат бытового назначения. Коаксиальный компрессор привлекает потребителя доступной ценой и широко используются на дачах в гаражах и т.д., поскольку давление воздуха, выдаваемое аппаратом, не превышает 0,8 МПа. Если сравнивать бензиновый и дизельный компрессор, то последний является более надежным в эксплуатации. Также дизель имеет более простое устройство и легок в обслуживании.
  2. Система охлаждения. Аппараты бывают с жидкостным и воздушным охлаждением или вообще без него.
  3. Условия эксплуатации. Аппараты могут быть стационарными, работающими только в помещении от электросети, и передвижными (переносными), работа которых допускается на открытом воздухе и при низких температурах. Например, передвижные компрессоры с двигателем внутреннего сгорания широко используются в местах, где нет централизованного электроснабжения.
  4. Конечное давление. По данному параметру аппараты подразделяют на четыре группы. Агрегаты низкого давления (0,15-1,2 МПа) используются в составе установок для сжатия газов (воздуха). Устройства среднего давления (1,2-10 МПа) применяются для разделения, транспортировки и сжижения газов в нефтеперерабатывающей, газовой и химической промышленности. Аппараты высокого давления (10-100 МПа) и сверхвысокого давления (свыше 100 МПа) используются в установках для синтеза газов.
  5. Производительность. Указывается в единицах объема за определенных промежуток времени (м3/мин). Производительность агрегата напрямую зависит от таких параметров, как скорость вращения вала, диаметр цилиндра, длина хода поршня. По производительности принято разделять аппараты на 3 категории: малая – до 10 м3/мин; средняя – от 10 до 100 м3/мин; большая – свыше 100 м3/мин.

Кроме всего, компрессоры подразделяются в зависимости от области применения на агрегаты общего назначения, нефтехимические, химические, энергетические и т. д.

Источник: http://Tehnika.expert/dlya-sada/kompressor/vidy-i-klassifikaciya-princip-dejstviya.html

Компрессор — это… Виды компрессоров, назначение, устройство и принцип работы :

Новый этап развития в строительстве и производственной сфере переживает компрессорное оборудование. Современная генерация агрегатов данного типа характеризуется высокой мощностью, большими объемами подачи сжатого воздуха и долговечностью. Также наблюдается и процесс активного внедрения компрессоров в бытовую сферу.

Рядовому домашнему пользователю сжатый воздух может помочь в работе с краскопультом и строительным инструментом, требуя минимальных усилий. В то же время компрессор бытовой имеет небольшие размеры и не требует особого внимания в процессе технического обслуживания.

Но в любом случае для правильного выбора такого помощника необходимо подробнее разобраться с его устройством и рабочими параметрами.

Что такое компрессор?

Под компрессорными установками понимается широкий спектр агрегатов, нагнетающих сжатый воздух. В некотором смысле это генераторы воздушных потоков, которые используются как усилие для выполнения определенных рабочих действий.

К примеру, сжатый воздух является рабочей средой для пневматических строительных инструментов. Станция направляет его к оборудованию, в результате чего выполняется конечная функция. В техническом отношении компрессор – это сложная машина, построенная на механической рабочей группе.

В процессе работы оператор должен учитывать параметры состояния установки, в некоторых случаях регулируя давление подачи воздуха. Также существуют модели, которые в постоянном режиме работают без участия пользователя – ими управляет автоматика.

Обычно это производственные компрессоры, которые входят в конвейерные линии обработки разных материалов.

Конструкция агрегата

Устройство компрессоров определяется типом конструкции. Наиболее распространены поршневые воздушные модели. Они могут быть масляными и безмасляными. В обоих случаях непосредственную выработку сжатого воздуха обеспечивает поршень за счет возвратно-поступательных движений. Но и сама поршневая группа нуждается в энергетической поддержке. Функцию привода могут выполнять двигатели разных типов. В частности, компрессор электрический работает на электромоторе. Такие станции выгодны своей бесшумностью, но они же зависимы от сети, что не всегда допустимо при организации рабочего процесса. Существуют и другие варианты энергоснабжения, которые будут рассмотрены отдельно. В обязательный состав практически всех компрессоров входит и емкость с воздухом. Это ресивер, от объема которого напрямую зависит производительность компрессорной установки.

Принцип работы

В поршневых агрегатах работа осуществляется за счет возвратно-поступательного действия в цилиндре. В целях обеспечения максимального эффекта компрессии небольшой промежуток от наружной поверхности поршня до внутренней стены цилиндра уплотняют демпфирующими кольцами. Циркуляция принимаемых и выпускаемых воздушных масс происходит в цилиндре между клапанами.

Действие поршня реализуется за счет работы шатуна, работающего от кривошипного механизма, который активизируется двигателем. Но также распространен и винтовой компрессор. Устройство и принцип работы данного агрегата можно описать через группу валов, которые вращаются друг другу навстречу. Получается эффект динамической машины.

На разных этапах рабочего цикла нарезы и кромки валов могут формировать замкнутое или открытое пространство, управляя, таким образом, потоками воздуха. В обоих механизмах могут использоваться средства для смазки – это касается масляных моделей. Техническая жидкость обволакивает механические элементы, оберегая их от разрушающего воздействия трения.

Для винтовых и для поршневых механизмов применяются разные типы масел, в основном отличающиеся тепловой стойкостью.

Характеристики компрессоров

В выборе опытные пользователи компрессорного оборудования учитывают такие параметры, как давление, мощность с производительностью и объем ресивера. Давление в данном случае измеряется в Барах – единица, которая соответствует одному атмосферу. Обычно компрессоры располагают давлением на уровне 10 Бар и это довольно существенная величина, поэтому важно учитывать, что этот же параметр у обслуживаемого инструмента должен быть ниже. Мощность определяет, насколько интенсивным будет вращение тех же винтов, роторов или поршня – соответственно, обусловит и уровень производительности. Силовой потенциал в среднем составляет 1,5-2 кВт. При таких значениях производительность соответствует примерно 150-200 л/мин. Максимально современный компрессорный агрегат способен обеспечивать порядка 500 л/мин. В случае с мощностью, и в расчетах производительности должен быть остаток в 15-20% на случай перегрузок. Емкость ресивера может составлять и 10-20 л в случае с бытовым компрессором, и 500-700 л, если речь идет о промышленном агрегате.

Разновидности поршневых моделей

Принципиальным отличием между разными поршневыми моделями можно назвать потребность в смазке. Масляный компрессор – это агрегат, который требует регулярного и обильного снабжения техническими жидкостями, минимизирующими эффект трения. Своего рода антифрикционная добавка, увеличивающая срок службы элементов.

Безмасляные модели выигрывают за счет небольших размеров и возможности подачи чистого воздуха. Но нельзя сказать, что механизмы таких компрессоров полностью избавляются от смазки. Она присутствует, но распространяется по другим каналам, не контактируя с ресивером, в котором циркулирует воздух.

Более того, снабжение маслом обеспечивается в автоматическом режиме специальными раздатчиками. И масляные, и безмасляные виды компрессоров находят свое место в разных сферах.

Для понимания практической разницы между двумя устройствами можно сказать, что первые лучше работают в условиях интенсивного производства, а вторые скорее годятся для обслуживания малогабаритного пневматического инструмента.

Разновидности приводных систем

Тип привода в данном случае – это разновидность двигателя, благодаря которому механическая начинка выполняет свою функцию генерации воздуха.

Уже говорилось, что существует электрический компрессор, который выигрывает у конкурентных моделей за счет тихой работы, но его подключение к сети накладывает определенные ограничения.

К плюсам таких агрегатов относят также экологическую чистоту и скромные размеры.

Если же требуется высокая производительность, то отдавать предпочтение стоит компрессорам на жидком топливе. Как правило, это наиболее мощные генераторы сжатого воздуха, которые можно использовать на производствах.

Промышленные виды компрессоров практически все формируются бензиновыми и дизельными станциями.

Но, важно не забывать, что наличие традиционных ДВС увеличивает габариты компрессора и повышает ответственность техобслуживания.

Расходные материалы и аксессуары

В процессе своей работы компрессор взаимодействует с пневматическим оборудованием посредством специальных каналов, передающих сжатый воздух. Простейший бытовой компрессор комплектуется адаптерами, переходниками и фитингами, которые позволяют организовать соединение и с небольшим краскопультом, и с массивной распылительной установкой.

Также в качестве обязательного компонента выступает измерительный прибор – манометр. Он может быть стрелочным, электронным или автоматическим, и его присутствие как таковое крайне рекомендуется специалистами.

Также следует не забывать, что компрессор – это машина, работающая при высоком давлении и напряжении. Причем некоторые модели вместе с воздушной струей могут распылять и абразивные частицы.

Поэтому работать с такими установками желательно в специальной экипировке с очками и рукавицами.

Производители компрессоров

Крупнейшие изготовители промышленного оборудования выпускают компрессоры разных видов. Среди лидеров сегмента можно назвать Fubag, Abac, Metabo и Fini.

Это передовики сегмента, предлагающие, кроме повышенных рабочих характеристик, также и эффективные защитные системы с эргономическими достоинствами конструкции. Именно фирмы Abac и Fubag предлагают высокомощный 500-литровый компрессор.

Промышленный агрегат данного производства, по словам пользователей, приятно удивляет не только эксплуатационными возможностями, но и современным технологичным управлением.

Сферы применения

Простейшие задачи, которые выполняют воздушные компрессоры, охватывают весь спектр функций пневматического инструмента. Шлифмашины, гайковерты, долото, пескоструйные аппараты функционально обеспечивает компрессор. Это универсальный источник сжатого воздуха для малогабаритной пневматики как минимум.

Если говорить о более серьезных задачах, то к ним можно отнести накачку надувных изделий, покрасочные работы, а также абразивную зачистку.

Опять же, за счет сжатого воздуха можно формировать довольно активную струю, способную на высокой скорости доставлять инородные частицы.

Этой возможностью можно объяснить производственное назначение компрессора, благодаря которому обслуживаются станочные механизмы, распыляющие песок.

Заключение

Принцип работы компрессорного оборудования давно применяется в самых разных сферах. На данном же этапе развития в погоне за потребителем производители стремятся пересматривать и конструкции, и технико-эксплуатационные возможности таких агрегатов. В итоге появляется компрессор промышленный, в перечень задач которого входит обеспечение сложных операций гидроабразивной резки. Это мощные дизельные установки, которые внешне напоминают небольшие электростанции. С другой стороны, не теряет актуальности и малогабаритный компрессор, точечно обслуживающий малогабаритные инструменты – такие модели добавляют в функциональности, эргономике и степени автономности.

Источник: https://www.syl.ru/article/327598/kompressor—eto-vidyi-kompressorov-naznachenie-ustroystvo-i-printsip-rabotyi

Компрессоры: устройство и принцип работы

Воздушный компрессор представляет собой установку, действие которой основано на сжатии воздуха и подачи его под определенным давлением в пневматическое оборудование.

Выбирая компрессорное оборудование для выполнения различных видов работ, необходимо учитывать устройство компрессора, его конструктивные особенности, а также технические и рабочие характеристики установки.



Конструктивные особенности, принцип действия и устройство воздушного компрессора зависят от типа установки.

Современные компрессоры имеют несколько классификаций, главной из которых является различие компрессоров по принципу действия.

Сегодня производители компрессорного и пневматического оборудования предлагают большое количество данных установок различного типа, наиболее распространенными среди которых являются винтовые и поршневые установки.

Поршневые компрессоры

Винтовые компрессоры

Все виды компрессоров имеют, как общие элементы, так и различия в конструкции. Кроме того, в зависимости от типа оборудования могут быть использованы различные материалы при изготовлении тех или иных составляющих компрессоров.

Устройство компрессоров винтового типа

В промышленных отраслях наиболее распространено использование винтовых воздушных компрессоров, которым характерны высокие технические характеристики.

Устройство компрессора воздушного винтового отличается от аналогичных установок наличием винтового блока, в состав которого входят два ротора с ведущим и ведомым типом.

Винтовой блок является основным рабочим элементом данного оборудования.

В момент работы данного компрессора, воздух, который проходит через систему фильтрации и клапан, поступает блок с винтами, где происходит смешивание воздуха с маслом. Использование масла необходимо для устранения пузырей воздуха и уплотнения пространства.

Далее воздушно-масляная смесь нагнетается винтовым блоком в пневматическую систему. На следующем этапе смесь поступает в сепаратор, где воздух отделяется от масел и, через систему радиатора, подается в ресивер или же на пневматическое оборудование.

Так как блок, в котором расположены винты, является главным рабочим элементом компрессора, принцип его работы необходимо рассмотреть отдельно. Зубья роторов – ведущего и ведомого, находятся в зацепленном состоянии.

Корпус винтового блока и открытые полости роторов создают объем, в который, при вращении винтов, поступает воздух. Вращение роторов имеет противоположные направления.

При этом происходит закрытие открытых полостей, что приводит к уменьшению объема между ними и увеличению давления нагнетания.

Подобное устройство винтового компрессора и его принцип действия обеспечивает высокую эффективность работы всей установки, бесперебойную подачу сжатого воздуха на пневмооборудование и возможность интенсивной эксплуатации данной системы на протяжении длительного времени.



Другим видом компрессорных систем, широко используемых в быту и на небольших предприятиях, является оборудование поршневого типа. Главным отличием такой установки от винтового и других типов оборудование является достаточно простое устройство поршневого компрессора и принцип его работы.

Основные элементы данной установки можно разделить на группы в зависимости от выполняемых функций:

  • цилиндровая группа;
  • поршневая группа;
  • механизмы движения;
  • системы регулирования, представляющие собой элементы, регулирующие производительность оборудования – трубопроводы, вспомогательные клапаны;
  • системы смазки;
  • элементы охлаждения;
  • детали для установки оборудования.

Конструктивно поршневой компрессор представляет собой корпус, выполненный из чугуна, алюминия или же другого материала и оснащенный цилиндром, расположение которого может быть как вертикальным, так и горизонтальным. Основную подвижную и рабочую часть компрессора составляет сам поршень и два клапана, выполняющие всасывающие и нагнетательные функции.

Основу работы данного оборудования составляет движение поршня – поступательные движения приводят к всасыванию воздуха в цилиндр, а при возвратном действии воздух сжимается. Данный процесс и приводит к увеличению силы давления.

В этот момент происходит закрытие клапана всасывающего действия, а нагнетательный клапан подает в магистраль сжатый воздух. Данный цикл повторяется на протяжении всего периода работы оборудования, обеспечивая пневмоинструменты воздухом под давлением необходимого уровня.

Устройство компрессора воздушного поршневого отличается своей сравнительной простотой в сочетании с высокими рабочими и эксплуатационными характеристиками.

Учитывая устройство компрессоров поршневых и винтовых, их конструктивные, технические и эксплуатационные особенности, можно легко выбрать наиболее подходящий тип оборудования в соответствии с предъявляемыми к ним требованиями и для использования с различными пневмоинструментами при проведении как промышленных, так и бытовых работ.

Источник: https://www.pnevmoteh.ru/Ustrojstvo-vozdushnyh-kompressorov

Компрессор. Виды и устройство. Работа и применение. Как выбрать

Компрессор – оборудование, которое служит для сжатия воздуха и подачи его для дальнейшего использования. Такая техника используется практически во всех отраслях промышленности и народного хозяйства. Появление компактных и мобильных устройств, позволило применять их в быту, и сейчас такой агрегат есть в хозяйстве у большинства домашних мастеров.

Виды компрессоров

Существует классификация такого оборудования по нескольким признакам.

По типу рабочей среды они могут быть:

  • Воздушные. Самый распространенный вид. Такое оборудование сжимает воздух, после чего он применяется для разных целей, например для работы пневмоинстурмента и другого оборудования.
  • Газовые. В этом случае, агрегаты используются для сжатия газов и их смесей, чаще всего они применяются для сжатия водорода и кислорода.
  • Циркуляционные. С их помощью воздух или газ сжимаются, после чего циркулируют по замкнутому контуру.
  • Аппараты многослужебного типа. Они способны одновременно сжимать несколько видов газов.
  • Многоцелевые. Используются для сжатия газов по переменной схеме.

По типу конструкции:

  • Поршневые. Это самая старая модификация, но она до сих пор является популярной и востребованной. Такое оборудование имеет двигатель внутреннего сгорания, в котором есть поршневая группа, и сжатие воздуха выполняется поршнем. Компрессор может приводиться в действие и при помощи электродвигателя. Самыми доступными являются аппараты небольшой мощности с одним поршнем.
  • Мембранные. Они похожи на предыдущий тип, но здесь рабочим элементом является поршневая мембрана. Во время работы агрегата она колеблется и нагнетает воздух. Мембраны делают многослойными, чтобы увеличить их срок службы. Хотя такие приборы имеют производительность меньше, чем поршневые, но на выходе получается воздух без примесей.
  • Роторно-винтовые. В таких конструкциях нет клапанов, поэтому винт имеет максимальные обороты. Чтобы обеспечить необходимое давление, рабочая камера должна быть большой. Мощность таких приборов может быть от 4 до 250 кВт, и они создают давление от 5 до 13 бар.
  • Роторно-пластинчатые. Они имеют прямой приводной механизм, поэтому у них высокая производительность, надежность и большой срок службы. Ротор вращается со сравнительно небольшой частотой, поэтому мощность таких агрегатов в пределах 1-75 кВт, и они могут создавать давление до 10 бар.

Особенности устройства

Самым распространенным является поршневой компрессор:

Винтовые агрегаты имеют немного другое устройство:

  • Основным рабочим элементом является винтовая пара.
  • Всасывающий клапан.
  • Фильтр.
  • Электромотор.

Для того чтобы оборудование меньше нагревалось во время работы, на любых его типах дополнительно устанавливаются охлаждающие радиаторы. Для накопления сжатого воздуха, могут быть встроенные ресиверы или они устанавливаются отдельно.

Принцип действия

Независимо от типа конструкции, любой компрессор имеет одинаковый принцип действия: воздух засасывается в рабочую камеру, где он сжимается до определенного давления, после чего открывается выпускной клапан и сжатый воздух подается напрямую к потребителю или накапливается в ресивере.

В зависимости от типа устройства компрессора, воздух может нагнетаться поршнем, мембраной или винтовой парой.

Лопастные приборы будут подавать сжимаемый воздух в непрерывном режиме, так как увеличивают скорость потока за счет вращения лопастей. В объемных агрегатах воздух подается в пульсирующем режиме.

Есть большой выбор видов, поэтому всегда можно подобрать тот, который соответствует предъявляемым требованиям.

Область применения

Сжатый воздух необходим для многих технологических процессов, поэтому такое оборудование используется на разных предприятиях. В зависимости от того, для чего используется воздух, к его качеству предъявляются разные требования. Приборы, применяемые в медицине, электронной промышленности, должны подавать воздух без примесей.

Области применения компрессоров:

  • Нефтехимическое производство, часто наличие примесей в сжатом воздухе может быть опасным, поэтому к его качеству высокие требования.
  • Пищевая промышленность.
  • Медицина.
  • Строительство.
  • Металлургия.
  • Машиностроение.
  • Сельское хозяйство.

Широкое применение такое оборудование нашло и в быту:

  • Для накачивания шин автомобиля, мячей, матрасов, лодок, бассейнов и т.д.
  • Подключив продувочный пистолет, можно убрать в машине, очистить двигатель или радиатор.
  • При помощи моющего пистолета, можно мыть не только автомобиль, но и любые другие предметы.
  • Во время ремонта, с помощью краскопульта можно красить, белить.
  • Для работы пневмоинструментов: отбойный молоток, шуруповерт, дрель, гвоздезабивной пистолет, пневмопила.
  • С помощью специальной насадки, можно прочищать канализационные, водосточные трубы.
  • На даче пневматическими ножницами можно легко стричь кусты и обрезать деревья.

Как выбрать компрессор

Несмотря на большое разнообразие моделей компрессоров, при совершении выбора, нужно обращать внимание на:

  • Давление воздуха, оно может указываться в барах или атмосферах, для бытового использования достаточно 4-12 атмосфер.
  • Производительность, этот параметр измеряют в литрах за минуту, для использования в быту достаточно 350 л/мин.
  • Мощность силовой установки, этот показатель характеризует мощность двигателя, для бытовой техники достаточно его показателей в пределах 0,8-2,5 кВт.
  • Вес и габариты, в зависимости от мощности, производительности и размеров, такие устройства могут иметь вес от нескольких килограмм, до нескольких сотен килограмм, чем больше агрегат, тем он менее мобильный.
  • Объем ресивера, бак для накопления сжатого воздуха у бытовых приборов обычно не превышает 50 литров, а у профессиональных, он оставляет 100 и более литров.

Чем больше будет размер и объем ресивера, тем стабильнее будет давление воздуха на выходе, особенно это касается поршневых аппаратов, так как они работают в пульсирующем режиме.

Выбирая компрессор, надо покупать тот, мощность и производительность которого будет минимум на 30% больше, чем требуется для выполнения работ.

Плюсы и минусы

Так как существует два основных типа компрессоров: винтовые и поршневые, рассмотрим преимущества и недостатки каждого вида.

Плюсы поршневых приборов:

  • Удобны для кратковременной подачи сжатого воздуха.
  • Могут работать в сложных условиях, поэтому используются в таких загрязненных помещениях как угольные, фасовочные склады, места помола зерна и другие сферы.
  • Эффективно используется при необходимости сжатия агрессивных газов.
  • Является оптимальным вариантом, когда надо производительность не более 200 л/мин.
  • В промышленности его выгоднее использовать, чем винтовые аналоги.
  • Доступная стоимость.

Недостатки таких устройств:

  • Высокие энергозатраты.
  • Необходимо часто проводить техническое обслуживание, обычно это делают не реже, чем через 500 часов работы.
  • Во время работы создается много шума и вибрация.

Винтовые устройства являются более современным оборудованием, среди их преимуществ надо отметить следующие:

  • Низкий уровень шума и вибрации.
  • Сравнительно небольшой вес и размеры.
  • Мобильность.
  • Получается более чистый воздух.
  • Могут работать в непрерывном режиме длительное время.
  • Небольшое энергопотребление.
  • Есть возможность плавно регулировать производительность.

Имеет винтовой компрессор и некоторые недостатки:

  • Более сложное устройство.
  • Высокая стоимость.

Интересные факты

  • В документации к отечественному и зарубежному оборудованию, часто производительность указывается по-разному. В зарубежных моделях указывают объем забираемого воздуха, а он на 30% больше, чем на выходе. Приобретая зарубежные аппараты, надо добавлять эту величину, чтобы получить необходимую производительность.
  • Если оборудование должно работать длительный период времени, то лучше покупать винтовые устройства, но включать и выключать их часто нельзя. Для кратковременной подачи сжатого воздуха, лучше установить поршневые компрессорные агрегаты.
  • Учитывайте, к какой сети будет подключаться прибор: одно- или трехфазной и в соответствии с этим, делайте его выбор.
  • Для автосервиса или мебельного производства, лучше приобретать поршневые аппараты с ременной передачей, хотя они и более шумные, но имеют больший срок службы и высокую надежность.

Компрессор является таким оборудованием, которое используется в самых различных промышленных сферах и в народном хозяйстве.

Похожие темы:

Источник: https://tehpribory.ru/glavnaia/oborudovanie/kompressor.html

Компрессор

Компрессор
— устройство для сжатия и подачи воздуха
или другого газа под давлением. Степень
повышения давления в компрессоре более
3. Для подачи воздуха с повышением его
давления менее чем в 2-3 раза применяют
воздуходувки, а при напорах до 10 кн/м2
(1000 мм вод. cm.) вентиляторы. Компрессор
впервые стали применяться в России с
начала 20 в.

  • Если
    взять компрессор, привод и дополнительное
    оборудование, то получится компрессорная
    установка.
  • Компрессорная
    установка
    в
    свою очередь — это совокупность
    компрессора, привода и вспомогательного
    оборудования, например: газоохладителя
    или осушителя сжатого воздуха.
  • В
    промышленности компрессоры начали
    применять в середине 19 века, произошло
    это в Европе, в России же, компрессоры
    начали применять позже — в начале 20
    века.
  • Область
    применения компрессорной техники

    — технологические процессы химической,
    нефтехимической, нефтеперерабатывающей,
    газовой, металлургической, пищевой
    промышленности и ряде других отраслей.

Компрессоры
могут эксплуатироваться в составе
стационарных или передвижных машин или
установок. Соответственно этому различают
стационарные, передвижные, переносные,
прицепные, самоходные, транспортные
(авиационные, автомобильные, судовые,
железнодорожные) компрессоры.

Виды
компрессоров

По применимости в газовой (рабочей) среде компрессоры разделяют на:
  • Газовые — для сжатия любого газа или смеси газов, кроме воздуха; в зависимости от вида газа они называются кислородными, водородными, аммиачными и т.  д.;
  • Воздушные -для сжатия воздуха; значительную группу таких компрессоров составляют компрессоры общего назначения, предназначенные для сжатия атмосферного воздуха до давления 0,8 ? 1,5 МПа и выполненные без учета каких-либо специфических требований;
  • Циркуляционные— для обеспечения циркуляции газа в замкнутом технологическом контуре;
  • Многоцелевые (специальные) -для попеременного сжатия различных газов;
  • Многослужебные (специальные) — для одновременного сжатия различных газов.

Компрессоры также подразделяют по создаваемому давлению рн (низкого давления-от 0,3 до 1 Мн/м2, среднего — до 10 Мн/м2 и высокого — выше 10 Мн/м2), по производительности, то есть объёму всасываемого Vвс (или сжатого) газа в единицу времени (обычно в м3/мин) и другим признакам. Компрессоры также характеризуются частотой оборотов n и потребляемой мощностью N. В настоящее время компрессоры выпускаются двух типов: мембранные и поршневые. Различаются они по принципу действия. Чтобы не вдаваться в подробности механики и инженерной мысли, остановимся на следующем.
Поршневые практически бесшумны, но достаточно дороги.
Мембранные при работе гудят, многие довольно сильно. Зато значительно дешевле.

По принципу
действия и основным конструктивным
особенностям различают компрессоры:

  • Поршневые
  • Ротационные
  • Центробежные
  • Осевые
  • Струйные
  • Мембранные

Поршневой компрессор
в основном состоит из рабочего
цилиндра и поршня; имеет всасывающий
и нагнетательный клапаны, расположенные
обычно в крышке цилиндра.

Для сообщения
поршню возвратно-поступательного
движения в большинстве поршневых
компрессоров имеется кривошипно-шатунный
механизм с коленчатым валом.

Поршневые
компрессоры бывают одно- и многоцилиндровые,
с вертикальным, горизонтальным, V-
или W-oбразным и другим расположением
цилиндров, одинарного и двойного
действия (когда поршень работает обеими
сторонами), а также одноступенчатого
или многоступенчатого сжатия.

Ротационные компрессоры
имеют один или несколько роторов, которые
бывают различных конструкций. Значительное
распространение получили ротационные
пластинчатые компрессоры, имеющие ротор
с пазами, в которые свободно входят
пластины.

Принципы
действия ротационного и поршневого
компрессоров в основном аналогичны
и отличаются лишь тем, что в поршневом
все процессы происходят в одном
и том же месте (рабочем цилиндре),
но в разное время (из-за чего
и потребовалось предусмотреть
клапаны), а в ротационном компрессоре
всасывание и нагнетание осуществляются
одновременно, но в различных
местах, разделенных пластинами ротора.

Центробежный компрессор
в основном состоит из корпуса
и ротора, имеющего вал с симметрично
расположенными рабочими колёсами.
Центробежный 6-ступенчатый компрессор
разделён на три секции и оборудован
двумя промежуточными холодильниками,
из которых газ поступает в каналы.

Во время работы центробежного
компрессора частицам газа, находящимся
между лопатками рабочего колеса,
сообщается вращательное движение,
благодаря чему на них действуют
центробежные силы.

Под действием этих
сил газ перемещается от оси компрессора
к периферии рабочего колеса,
претерпевает сжатие и приобретает
скорость.

Осевой компрессор
имеет ротор, состоящий обычно из нескольких
рядов рабочих лопаток.

При работе осевого
компрессора вращающиеся рабочие лопатки
оказывают на находящиеся между ними
частицы газа силовое воздействие,
заставляя их сжиматься, а также
перемещаться параллельно оси компрессора
(откуда его название) и вращаться.

Между направляющими лопатками происходит
и дополнительное повышение давления
за счёт уменьшения скорости газа.
Осевые компрессоры применяют в составе
азотурбинных установок.

Техническое
совершенство осевых, а также
ротационных, центробежных и поршневых
компрессоров оценивают по их механическому
кпд и некоторым относительным
параметрам, показывающим, в какой
мере действительный процесс сжатия
газа приближается к теоретически
наивыгоднейшему в данных условиях.

Струйные компрессоры
по устройству и принципу действия
аналогичны струйным насосам. К ним
относят струйные аппараты для отсасывания
или нагнетания газа или парогазовой
смеси. Струйные компрессор обеспечивают
более высокую степень сжатия, чем
струйные насосы. В качестве рабочей
среды часто используют водяной пар.

Основным
узлом мембранного компрессора
является мембранный блок, в котором
происходит сжатие газа. Мембранный блок
выполняет роль цилиндра в компрессоре.

При работе компрессора мембраны блоков
полностью изолируют сжимаемый газ
от рабочей жидкости, чем обеспечивается
сохранение высокого качества газа, что
является большим преимуществом мембранных
компрессоров над поршневыми. Агрегаты
предназначены для сжатия различных
сухих газов, кроме кислорода, без
загрязнения их маслом и продуктами
износа трущихся частей.

Могут использоваться
в производствах и научных
исследованиях, где к чистоте
перекачиваемого газа и герметичности
компрессора предъявляются жесткие
требования. В случае прорыва мембран
срабатывает автоматическая защита.

Основные
типы компрессоров, их параметры и области
применения показаны в таблице

Типы
компрессоров и их характеристика

Тип компрессора Предельные параметры Область применения
Поршневой VВС = 2-5 м³/мин
РН = 0,3-200 Мн/м² (лабораторно до 7000 Мн/м²)
n = 60-1000 об/мин
N до 5500 квт
Химическая промышленность, холодильные установки, питание пневматических систем, гаражное хозяйство.
Ротационный VВС = 0,5-300 м³/мин
РН = 0,3-1,5 Мн/м²
n = 300-3000 об/мин
N до 1100 квт
Химическая промышленность, дутье в некоторых металлургических печах и др.
Центробежный VВС = 10-2000 м3/мин
РН = 0,2-1,2 Мн/м²
n = 1500-10000 (до 30000) об/мин
N до 4400 квт (для авиационных ? до десятков тысяч квт)
Центральные компрессорные станции в металлургической, машиностроительной, горнорудной, нефтеперерабатывающей промышленности.
Осевой VВС = 100-20000 м³/мин
РН = 0,2-0,6 Мн/м²
n = 2500-20000 об/мин
N до 4400 квт (для авиационных ? до 70000 квт)
Доменные и сталелитейные заводы, наддув поршневых двигателей, газотурбинных установок, авиационных реактивных двигателей и др.
  1. По
    применению можно выделить:
  2. автомобильные
    компрессоры — да, ими накачивают шины
    или камеры;
  3. бытовые
    компрессоры — аквариумные, для аэрографии
    или холодильника;
  4. промышленные
    компрессоры;
  5. и
    медицинские компрессоры.
  6. Компрессоры.
    Типы

Самые
простые — это безмасляныекомпрессоры.
Такое название они получили вследствие
того, что благодаря применению специальных
материалов и узлов (в том числе и
необслуживаемых подшипников) удалось
упростить конструкцию за счет отсутствия
системы смазки.

Это решение позволяет
не только удешевить само оборудование,
но и свести к минимуму его обслуживание,
снизить требования к правильному
размещению (такой агрегат может работать
в наклонном положении или даже на боку),
а также получить на выходе воздух без
малейшей примеси масла (этим грешат его
«старшие братья»).

С другой
стороны, при отсутствии смазки,
естественно, снижается ресурс
контактирующих деталей, к тому же не
стоит надеяться на высокую производительность,
поскольку большие нагрузки приведут к
еще более быстрому выходу из строя
компрессионной головки.

Кроме того,
такие устройства работают в интенсивном
тепловом режиме, поскольку сжатие
воздуха сопровождается солидным
тепловыделением, поэтому они не
приспособлены к продолжительной
эксплуатации.

Тем не менее за счет
невысокой стоимости (от $150 до $350) и
сравнительно малых размеров такие
компрессоры широко используются на тех
предприятиях, потребности которых в
сжатом воздухе невелики, как, впрочем,
и объемы работ. Самые производительные
устройства этой серии способны «выдать»
не более 240 л/мин.

Самые
маленькие и недорогие — необслуживаемые безмасляные
компрессоры

Реальной
альтернативой необслуживаемым
стали масляные
компрессоры с прямой передачей
.
В них предусмотрена полноценная система
смазки, а вращение от привода к
компрессионной головке передается
напрямую, поскольку они связаны единым
валом.

Такая простота решения не позволяет
в полной мере решить проблему теплоотвода,
поскольку одной крыльчатке приходится
охлаждать два агрегата. Отчасти
решить проблему удается использованием
алюминиевых ребристых корпусов.

Такие компрессорыкомплектуются
небольшими ресиверами объемом от 20 до
50 литров, их производительность редко
превышает 200— 250 л/мин, а стоимость
примерно та же, что у агрегатов предыдущей
конструкции.

Компрессоры
с прямой передачей
 не
рассчитаны на продолжительную работу.

Если же
мощности такого «малыша» не хватает,
стоит присмотреться к компрессорам
другой конструкции — с клиноременной
передачей
.
Как следует из их названия, связь между
двигателем и компрессионной головкой
в этом случае осуществляется с помощью
ременной передачи.

Благодаря наличию
двух валов (на каждый из них устанавливается
крыльчатка) проще организовать охлаждение
таких агрегатов, а следовательно,
возможна более длительная непрерывная
эксплуатация.

В основном, с помощью
таких компрессоров на «СТО» делают кузовной
ремонт двери или
капота, в общем красят)). Применение
полноценной системы смазки на ременных
компрессорах позволяет получить более
высокие выходные характеристики
компрессора и увеличить объем ресивера.

Конечно, столь существенное усложнение
конструкции не может не повлечь за собой
ее удорожание.

Средний
компрессор с клиноременной передачей
обойдется в $450—1000. Однако, несмотря на
более высокую стоимость и возросшие по
сравнению с предыдущим вариантом
габариты, именно такие устройства
рекомендует владельцам небольших
сервисных станций большинство
профессиональных продавцов подобной
техники.

Если наблюдается явный дефицит
производственных площадей на СТО,
возможно, следует отдать предпочтение
моделям с вертикально расположенным
ресивером, который при тех же выходных
параметрах занимает меньше места.


jpg» width=»300″>Ременной
компрессор
 —
оптимальный
вариант для большинства автосервисов.

Так
устроены наиболее популярные у
«сервисменов» компрессоры.
Есть и другие, позволяющие получить еще
более высокие характеристики.

Винтовые
компрессоры
 отличаются
надежностью и большим ресурсом работы
при гораздо более низком уровне шума и
вибрации, но их высокая стоимость часто
делает подобное приобретение невыгодным.
Тем не менее находятся покупатели и для
такой техники: ее используют на крупных
станциях техобслуживания с разветвленной
сетью пневмомагистралей.

Повышения
производительности иногда добиваются
и усовершенствованием обычных компрессоров
с клиноременной передачей. В частности,
это достигается за счет размещения двух
компрессионных головок, нагнетающих
воздух в один ресивер.

Первая из них
выполняет функцию основной, вторая
подключается в том случае, если ее
«коллега» не справляется со своими
обязанностями.

Существуют
специальные шумозащитные исполнения.
Их применяют в тех случаях, когда
компрессор размещается непосредственно
в рабочем цеху (обычно он «живет» в
специальном отдельном помещении).
Правда, защитные кожухи создают
дополнительные проблемы с теплоотводом,
поэтому такие компрессоры не
рекомендуется использовать при высокой
температуре окружающей среды.

Винтовые
компрессоры
 обладают
хорошими характеристиками, но они по
карману только крупным предприятиям.

Источник: https://studfile.net/preview/2524498/

Зачем нужен воздушный компрессор

Современная промышленность практически не имеет таких отраслей, где не используются компрессоры. Причем потребность в них абсолютно не зависит от объемов производства: применяются лишь разные по производительности и мощности агрегаты. Для чего же нужны воздушные компрессоры? Главной задачей компрессорного оборудования является производство сжатого воздуха, который выступает в качестве движущей силы или для иных производственных процессов.

Как работает компрессор

Как уже было отмечено, главная задача компрессора — сжимать воздух и подавать его под давлением. Компрессоры принято делить на две основные группы — поршневые и винтовые: в каждой из этих групп сжатие происходит по двум абсолютно разным принципам. В случае с поршневыми, ключевым компонентом является поршень, который сжимает воздух в цилиндре посредством возвратно-поступательных движений. У винтовых компрессоров эту функцию осуществляет винтовой блок, в котором воздух сжимается с помощью вращающихся навстречу друг другу винтов.

Схема внутреннего устройства винтового блока

В обоих типах компрессорных установок еще одним важным компонентом является компрессорное масло. В первую очередь, оно служит в качестве смазки, которая во время работы компрессора уменьшает трение между его ключевыми компонентами. Также масло уменьшает зазоры в блоках сжатия воздуха и эффективно отводит вырабатываемое за счет работы тепло.

Область применения воздушных компрессоров

Обычно воздушные компрессоры работают вместе с другим оборудованием, которое использует сжатый воздух в качестве энергии. Основная сфера их применения — промышленность. К промышленным воздушным компрессорам предъявляются высокие требования: стабильное давление сжатого воздуха, большой ресурс работы и достаточное количество производительности для всех нужд производства.

Винтовые компрессоры Dalva на промышленном предприятии

Как правило, в отдельную группу выделяют компрессоры безмасляные. Их применяют в том случае, если наличие остатков смазочного масла в сжатом воздухе недопустимо. Безмасляные воздушные компрессоры используют в следующих отраслях: медицина и фармацевтика, пищевое производство, химическая промышленность и других.

Также воздушные компрессоры применяют и для строительных работ. Сжатый воздух, который они производят, приводит в движение пневмоинструмент — пескоструйные аппараты, краскопульты, отбойные молотки и т.д. Часто такие работы являются выездными, поэтому для них приобретают передвижные (мобильные) компрессоры — для удобства они могут быть установлены на колесном шасси. Существуют модели, работающие от электричества, а также есть и автономные воздушные компрессоры — они работают на дизельном топливе.

Еще одна популярная сфера применения компрессоров — автосервисные и шиномонтажные работы. Работу таких инструментов как шиномонтажный станок, шлифовальная машинка, продувочный пистолет обеспечивает энергия воздуха, которую вырабатывает воздушный компрессор. Для небольшого объема работ подойдет и поршневой компрессор, но крупной мастерской с непрерывным потоком клиентов лучше остановить свой выбор на винтовом агрегате.

Из чего состоит воздушный компрессор

Иногда компрессоры оснащены дополнительными устройствами — ресивером и осушителем.

Ресивер (накопитель сжатого воздуха) в поршневом компрессоре выполняет важнейшую функцию: он выравнивает давление, которое из-за движения поршня в цилиндре то возрастает, то уменьшается. Так возникают пульсации, которые негативно влияют на оборудование, для которого предназначался сжатый воздух. Ресивер путем накопления воздуха и плавной его «отдачи» решает эту проблему. Винтовые компрессоры не создают пульсаций.

Компрессор Ceccato CSA с ресивером и осушителем

Следующие причины применения ресиверов актуальны и для винтовых компрессоров, и для поршневых:

  • Решение проблемы пиковых нагрузок путем накопления воздуха. Пиковые нагрузки — это ситуация, при которой к компрессору подключено несколько потребителей.
  • Охлаждение сжатого воздуха и предотвращение скапливания конденсата. Воздушный ресивер охлаждает сжатый воздух и помогает конденсировать часть влаги из него, после чего жидкость удаляется с помощью специального конденсатоотводчика и не вредит всей пневмосети, вызывая коррозию и поломки.

Но ресивер не идеально справляется с удалением влаги, которая поступает в компрессор из окружающей среды вместе с атмосферным воздухом. Чтобы убрать из воздуха весь конденсат, применяют осушители. Многие модели компрессоров с небольшой производительностью имеют в своем корпусе осушитель, который охлаждает, конденсирует и удаляет воду из пневмосети.

Если у вас остались вопросы о том, зачем нужен воздушный компрессор и как правильно подобрать его, специалисты компании «Волгаремсервис» всегда готовы проконсультировать вас.

Ознакомиться с нашим ассортиментом компрессоров можно в каталоге.

Поршневой компрессор: устройство, характеристики, принцип работы

Поршневой компрессор — это устройство, предназначенное для повышения давления (сжатия) и перемещения газообразных веществ.

Назначение поршневого компрессора заключается в подаче сжатого воздуха или газа под избыточным давлением, более 0,2 – 0,3 МПа.

Электрические поршневые компрессоры, воздействующие с помощью поршня на определенный замкнутый объем воздуха в цилиндре в период нагнетания, могут создавать значительную степень сжатия при относительно ограниченной подаче воздуха или газа.

Содержание статьи

Поршневой компрессор обладает высоким коэффициентом полезного действия и его применение наиболее целесообразно при давлении более 1 МПа и при малой подаче.

Компрессор поршневый центробежный конструктивно и по принципу действия похож на многоступенчатый центробежный насос. Отличие заключается в том, что рабочим телом является сжимаемый газ.

Работа поршневого компрессора

Принцип работы поршневого компрессора похож на действие поршневого насоса. Отличием является то, что поршень насоса выталкивает жидкость в течение всего нагнетательного хода, а компрессор поршневый выталкивает воздух или газ лишь после того, как давление в цилиндре превысит давление в нагнетательной линии.

Принцип действия поршневого компрессора основан на совместной работе:
  цилиндра;
  поршня;
  клапана нагнетания;
  клапана всасывания;
  шатуна;
  коленчатого вала.

Всё начинается с того, что привод поршневого компрессора приводит в движение коленчатый вал. Работа поршневого компрессора состоит в подаче сжатого воздуха или газа под избыточным давлением и происходит это следующим образом.

При движении поршня вправо из крайнего левого положения всасывающий клапан k1 открыт и воздух всасывается в цилиндр. Давление на протяжении всего хода всасывания постоянно и равно атмосферному.

При ходе поршня из крайнего правого положения влево всасывающий клапан k1 закрывается и газ, замкнутый в левой полости цилиндра сжимается.

При достижении давления p2, равного давлению газа в нагнетательном сборнике, открывается нагнетательный клапан m1, и газ будет выталкиваться из цилиндра при постоянном давлении p2.

По окончании нагнетания, если принять полное опорожнение цилиндра от газа, начнется снова всасывание. При этом должно произойти мгновенное падение давления.

В зависимости от конструкции поршневые компрессоры бывают: простого и двойного действия.

Устройство поршневого компрессора

В устройство поршневого компрессора входят рабочий цилиндра и поршень, а также всасывающий и нагнетательный клапаны, расположенные обычно в крышке цилиндра.

Для сообщения поршню возвратно-поступательного движения в большинстве поршневых компрессорах имеется кривошипно-шатунный механизм с коленчатым валом. Компрессоры промышленные поршневые бывают одно и многоцилиндровые, с вертикальным, горизонтальным, V или W - образным и другим расположением цилиндров.

В зависимости от назначения различается конструкция поршневого компрессора одинарного действия (когда поршень имеет одну рабочую сторону) и двойного действия (когда поршень работает обеими сторонами).

По степени сжатия газа бывают модели одноступенчатого или многоступенчатого сжатия.

Схема работы поршневого компрессора заключается в следующем. При вращении коленчатого вала 1 соединённый с ним шатун 2 сообщает поршню 3 возвратные движения.

При этом в рабочем цилиндре 4 из-за, увеличения объёма, заключённого между днищем поршня и крышкой цилиндра 5, возникает разрежение и атмосферный воздух, преодолев своим давлением сопротивление пружины, удерживающей всасывающий клапан 9, открывает его и через воздухозаборник (с фильтром) 8 поступает в рабочий цилиндр поршневого компрессора.

При обратном ходе поршня воздух будет сжиматься, а затем, когда его давление станет больше давления в нагнетательном патрубке на величину, способную преодолеть сопротивление пружины, прижимающей к седлу нагнетательный клапан 7, воздух открывает последний и поступает в трубопровод 6. При сжатии газа в компрессоре его температура значительно повышается.

По расположению цилиндров подразделяются на горизонтальные, вертикальные и с наклонными цилиндрами.

По способу охлаждения – с воздушным и водяным охлаждением.

По числу ступеней сжатия компрессор бывает 2, 4 и 6 поршневой. При такой конструкции все цилиндры имеют одинаковый размер и процессы всасывания и сжатия воздуха происходят в каждом из цилиндров по очереди. Каждый элемент работает в противофазе.

Двухступенчатый поршневой компрессор напротив оборудуется цилиндрами разных размеров. Первая ступень сживает воздух, затем он попадает в межступенчатый охладитель, в качестве которого выступает медная трубка.

В такой трубке сжатый воздух охлаждается и сжимается ещё больше. Потом он попадает на вторую ступень и сжимается ещё больше. Достоинством такого типа установки является большой показатель КПД при меньшем расходе энергии.

Характеристика поршневого компрессора.

В зависимости от способа монтажа, который предусматривает конкретная модель обращают внимание на следующие характеристики компрессора.

Давление нагнетания – избыточное давление, которое способен обеспечить компрессор. В зависимости от модели этот параметр может достигать значения более 300 кгс/см2

Производительность поршневых компрессоров – количество всасываемого и сжимаемого газа или воздуха. Этот параметр зависит от диаметра поршня, длины хода поршня и скорости вращения вала.

Качество рабочего воздуха – такой показатель очень важен для оборудования используемого в промышленной отрасли, там где часто перекачиваемый воздух содержит примеси масла или других жидких сред.

Мощность поршневого компрессора относится в приводу конкретной модели и измеряется в килоВаттах. Отдельно такая характеристика считается редко, поскольку в подавляющем большинстве случаев покупателям интересна только производительность.

Шум является очень важной характеристикой, поскольку оборудование этого типа считается очень шумным. Этот параметр указывается в дБ. Для уменьшения показателя шума поршневый компрессор может оборудоваться специальным защитным кожухом.

Характеристика показывает, где будут использоваться поршневые компрессоры. В зависимости от конкретных показателей это могут быть:
   на компрессорных установках для сжатия воздуха – оборудования низкого давления
   поршневая компрессорная установка для сжижения газа, его разделения и транспортирования – модели среднего давления
   на установках для синтеза газов – оборудование высокого давления.

В поршневых компрессорах обычно предусматривается автоматическое регулирование производительности в зависимости от расхода сжатого газа для обеспечения постоянного давления в нагнетательном трубопроводе. Существует несколько способов регулирования.

Регулирование подачи поршневого компрессора.

Наиболее простым и удобным способом регулировать поршневой компрессор по подаче, который сразу приходит на ум является изменение частоты вращения привода вала. Однако при более глубоком анализе выясняется, что такой способ применим только в том случает, если привод поршневого компрессора осуществляется от двигателя внутреннего сгорания.

При электроприводе, как одном из наиболее распространенных в настоящее время способе привода компрессоров, регулирование изменение частоты вращения оказывается неприемлемым как с конструктивных, так и с энергетических соображений.

Если приводной двигатель работает с постоянной частотой вращения, то регулирование подачи компрессора может быть осуществлено следующими способами.

1. Регулирование за счет полного или частичного принудительного открытия всасывающих клапанов. Это приводит к полному или частичному переводу поршневого компрессора на холостой ход. При полном открытии всасывающих клапанов сжатие газа в цилиндре не происходит и засасываемый газ снова выталкивается во всасывающую трубу. Если всасывающие клапаны закрываются не полностью или только на части хода поршня, то, подача газа уменьшается. В практике предпочтительнее, как из конструктивных, так и энергетических условий, применять полное открытие всасывающих клапанов на части хода поршня.

2. Регулирование за счет перепуска газа из нагнетательного трубопровода во всасывающий. Такой перепуск может быть свободным или дроссельным. При дроссельном способе регулирования происходит более плавное изменение подачи компрессора, но без уменьшения потребляемой мощности. Поэтому в практике чаще применяется более простой и более экономичный способ – свободный перепуск с помощью байпасного вентиля.

3. Регулирование за счет установки дросселя во всасывающем трубопроводе. Установка дросселя на всасывающем трубопроводе вызывает падение давления при всасывании компрессора. Значит, при неизменном давлении нагнетания степень сжатия будет увеличиваться, а объемный КПД уменьшаться. Следовательно будет уменьшаться и подача компрессора.

4. Регулирование за счет подключения дополнительного пространства. Если крышки компрессора сделать пустотелыми и разделить полости на несколько ячеек, подключаемых к вредному пространству, или каким-либо другим способом подключить к вредному пространству некоторый регулируемый объем, то общий объем вредного пространства будет переменным. В этом случае регулирование объема вредного пространства будет заключаться в подключении или отключении части или всего дополнительного вредного пространства.

Каждый из описанных выше способов регулирования подачи компрессоров разработан и может использоваться как в ручном варианте так и автоматическим способом, с помощью различных устройств. В наше время автоматические способы регулирования показывают достаточную надежность, поэтому ручное регулирование подачи компрессоров все больше уступает место автоматическому.

Типы поршневых компрессоров

По конструктивным особенностям и принципу действия встречаются различные типы поршневых компрессоров. Большим спросом пользуются центробежные модели. Применяются также ротационные компрессоры, которые конструктивно и по способу привода сходны с центробежными машинами, однако по принципу действия (вытеснение) они относятся к поршневым машинам.

Если оборудование установлено на шасси то такая модель считается мобильной, если нет, то это стационарные поршневые компрессоры.

Масляный поршневой компрессор

К маслянным поршневым компрессорам относится оборудование, в котором применяется смазка при работе цилиндров. К этому типу оборудования относятся воздушные, винтовые, судовые и др.

Принцип работы такого оборудования довольно прост. Цикл работы заключается в движении поршня. Одним движением поршень уходит из цилиндра и газ поступает в освободившийся объем, при возвращении поршня – газ сжимается, при этом сила давления растет. Пока совершается этот процесс всасывающий клапан закрывается и в работу включается клапан нагнетания, который выталкивает газ в магистраль.

Безмасляный поршневой компрессор

Безмаслянные поршневые компрессоры используются тогда, когда необходима подача чистого воздуха или газа без риска попадания в них примесей смазочного материала.

Оборудования такого типа не требует масло для поршневых компрессоров, но это не значит, что оно работает без смазки. Конструктивно выполнено так, что масло не пересекается с воздушными потоками.

Первоначально это достигалось тем, что в корпусе компрессора делали специальные лабиринтные уплотнения. Такая конструкция не нашла широкого применения и в настоящее время безмаслянные поршневые компрессоры комплектуются кольцами, выполненными из специальных композитных материалов.

Несмотря на особенности конструкции оборудование этого типа способно работать без ремонта более продолжительные периоды, чем компрессоры с использованием смазки цилиндров.

Вместе со статьей "Поршневой компрессор: устройство, характеристики, принцип работы" читают:

О воздушных компрессорах - Более 16 лет онлайн помогает людям решать их проблемы с воздушными компрессорами!

Добро пожаловать на сайт about-air-compressors.com . На данный момент на этом сайте имеется 953 страниц , заполненных информацией о компрессорах для вашего использования.

Купить, используя окно поиска или столбец навигации, вы можете сосредоточиться на любом из тысяч вопросов посетителей, комментариев и ответов на этом сайте, которые относятся к вашей проблеме с компрессором.Затем не стесняйтесь использовать форму внизу почти каждой страницы, чтобы задать свои вопросы другим владельцам и пользователям компрессоров, поскольку они пытаются решить проблемы, с которыми они могут столкнуться с их воздушными компрессорами.

Что здесь говорится о air compressors.com?

СТРАНИЦА КАРТЫ САЙТА. Щелкните эту ссылку, чтобы получить список всех страниц на about-air-compressors.com.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ КОМПРЕССОРА . Щелкните эту ссылку, чтобы перейти на страницу, на которой перечислены общие проблемы компрессоров и решения, которые влияют на многие марки воздушных компрессоров.

МАРКА КОМПРЕССОРА. Щелкните эту ссылку, чтобы получить информацию, отсортированную по марке компрессора и номеру модели, а также множество дополнительных руководств в формате PDF для широкого диапазона марок компрессоров.

ЗАДАТЬ ВОПРОСЫ - ПОЛУЧИТЬ ПОМОЩЬ ПО КОМПРЕССОРУ. На многих из почти 1000 страниц есть области пользовательских комментариев, в которых можно задать вопрос, загрузить информацию, изображения и видео, а посетители могут получить совет от сайта и от тысяч людей, которые посещают его регулярно.

Старый, но хороший воздушный компрессор, перестроенный читателем о воздушных компрессорах.com « ЭТОТ САЙТ ПОКАЗЫВАЕТСЯ!» со слов посетителя Дэвида Дж. Р.

Я искренне благодарен…

Дуг s.d.ca., Бастер, Карл и Роджер и все участники, которые уже 17 лет помогают другим с их воздушными компрессорами!

Некоторые комментарии посетителей в результате всех ваших усилий…
  • Джозеф Д. «Я никогда не работал в социальных сетях, таких как Facebook, или лично не получал по-настоящему знающей и адекватной помощи, такой как этот сайт. Я счастлив, что нашел вас здесь. ссылаясь на помощь, предоставленную давним участником Дугом в S.D.Ca
  • Анонимный участник говорит «Я просто хотел поблагодарить вас за эту информацию и сайт Билла. Я просмотрел всю информацию об этой части для этого компрессора, и ваш сайт оказался единственным полезным, что я смог найти ».
  • Джесси говорит Дугу… «Большое спасибо за подсказку. Мы очень ценим »при поиске запчастей для компрессора Sanborn.
  • Лорра говорит: «Дуг, я ценю твою помощь и впечатлен ею; именно такое отношение - желание помогать другим - делает этот сайт отличным 🙂 Спасибо! " Для тех, кто не заметил, Дуг в S.D.Ca является частым, давним и знающим автором этого сайта.
  • Дэвид Дж. Р. говорит «Спасибо Дугу, который указал мне правильное направление! - ЭТО ВЕБ-САЙТ КАЧАЕТСЯ! »
  • Крис говорит «Привет, Билл, спасибо за вашу помощь, это был регулятор, поменял его, и все вернулось к работе отлично, компрессор запустил все мои инструменты, еще раз спасибо»

Пожалуйста, прочтите этот отказ от ответственности перед тем, как использовать какие-либо ссылки или информацию, найденную на этом сайте.Использование информации на этом веб-сайте означает, что вы прочитали и приняли отказ от ответственности.

Спасибо всем, задавшим вопросы, авторам и посетителям. Продолжайте задавать вопросы и находите ответы на свои вопросы о компрессоре здесь, на about-air-compressors.com. Нам всем выгодны как вопросы, так и ваш долгожданный совет.

Счет


Опыт Билла в области компрессоров и пневматических систем, полученный в ходе обращений в службу технической поддержки, поддержки пневматических систем и в качестве инструктора для новичков в отрасли гидроэнергетики, придает достоверность информации, представленной о воздушных компрессорах.com

Лучшие плагины VST-компрессора 2020: высококачественные инструменты микширования для вашей DAW

Выполняя множество утилитарных, корректирующих и творческих ролей в области микширования, плагин компрессора является одним из наиболее фундаментальных и часто используемых инструментов в музыкальном производстве всех видов.

Действительно, часто говорят, что компрессия - наряду с ее естественным партнером, эквализацией - является ключом к профессиональному звуковому миксу, поэтому получение полного понимания ее применения и теории, лежащей в основе, следует рассматривать как неотъемлемую часть любого продюсера. развитие.

Однако с таким количеством впечатляющих и мощных подключаемых компрессоров, каждый со своим особым углом зрения на концепцию и практику управления динамикой, как даже опытный инженер решит, какие из них действительно заслуживают своих с трудом заработанных денег?

Что ж, благодаря MusicRadar, вам не нужно, так как мы сделали для вас легкую работу, уменьшив пакет до того, что, как мы считаем, составляет восемь программных компрессоров, которые вы должны немедленно разместить в самом верху вашего списка покупок .

Лучшие плагины VST 2020: лучшие синтезирующие эффекты и инструменты
25 лучших плагинов VST / AU синтезаторов в мире прямо сейчас
Лучшие плагины VST драм-машины 2020 : beatmaking программное обеспечение для вашей DAW

Мы постарались охватить все ценовые категории и максимально разнообразить спектр форм и функций. поэтому в нашей коллекции должна быть хотя бы одна модель, которая соответствует вашим потребностям и бюджету.

Чтобы прояснить, что именно мы здесь рассматриваем, это наш выбор из лучших широкополосных компрессоров, представленных в настоящее время на рынке, так что не расстраивайтесь и не приходите в ярость из-за отсутствия многополосных опций или специальных ограничителей.

Кроме того, хотя кажется, что многочисленные эмуляции аппаратного обеспечения сделали сокращение, это не было частью критериев при сужении области - все восемь участников просто оказались отличными компрессорами, независимо от реального происхождения или отсутствия таковых.

Объяснив наши оценочные рассуждения, давайте подведем итоги текущего состояния дел в области сжатия плагинов.

В связи с приближающимися скидками на музыку в Черную пятницу, возможно, стоит подождать до конца ноября, чтобы заключить сделку. Мы будем делиться всеми лучшими предложениями плагинов Черной пятницы на протяжении всего мероприятия.

Лучшие плагины VST-компрессора 2020

(Изображение предоставлено: Future)

Mac / PC | VST / AU / AAX | 150 фунтов стерлингов

Вполне возможно, самый мощный динамический процессор, который можно купить за деньги, потрясающий плагин Дэйва Гэмбла - это швейцарский армейский нож для сжатия, стробирования и расширения, формирования переходных процессов и многого другого.

Конечно, это первая из этих функций, которые нас интересуют, и без преувеличения можно сказать, что они еще не изобрели форму сжатия, с которой Сострадание не может справиться.

В основном режиме 15 пресетов и 30 модов предоставляют широкий спектр классических и современных стилей (Classic Opto, British Type 1, Drum Buss и т. Д.) Прямо из коробки, в то время как расширенный режим открывает все аспекты виртуального схемотехники до глубокой настройки, от порогового кровотечения и гистерезиса до связи атаки / освобождения и т. д.Умопомрачительный.

Прочитать обзор DMG Audio Compassion

(Изображение предоставлено: Future)

Mac / PC | VST / AU / AAX | $ 199

Программное обеспечение, переосмысляющее - а не эмуляция 1: 1 - чрезвычайно популярного аппаратного компрессора Empirical Labs середины 90-х годов, Distressor, Arousor добавляет ряд улучшений и новых функций к оригинальному дизайну и точно воссоздает его звук и дух.

Стерео и настройки соотношения 1,5: 1 и 8: 1 - очень удобные улучшения, но мы особенно ценим ручку модификации атаки, нелинейную кривую атаки для «дополнительного аналогового моджо», и секцию мягкого отсечения, которая отлично работает. вещи переходные.

Классический компрессор персонажей, который творит чудеса, в частности, с барабанами и басом. Arousor - феноменальный плагин.

Прочитать обзор Empirical Labs Arousor

(Изображение предоставлено: Future)

Mac / PC | VST / AU / AAX | € 120

Еще одна симуляция классического аппаратного компрессора, Black 76 имитирует легендарный усилитель-ограничитель Urei 1176LN, известный своим молниеносным временем атаки своей архитектуры на основе полевых транзисторов, а также универсальностью и простотой использования.

Каждый аспект винтажного оригинала был смоделирован, включая настройку «Все кнопки включены» для диких эффектов накачки и возможность обхода компрессии, чтобы наполнить ваш исходный материал мягким нагревом одной только схемы усилителя. Добавление средней обработки также является полезным дополнением.

У всех должен быть какой-то фальшивый 1176 в папке с плагинами, и IK's - один из лучших.

Прочитать обзор IK Multimedia Black 76

(Изображение предоставлено: Future)

Mac / PC | VST / AU / AAX | € 24

Было бы серьезной ошибкой предполагать, что замечательный «ламповый» плагин-компрессор Klanghelm должен идти на качественные компромиссы для достижения своей сверхнизкой цены, поскольку MJUC абсолютно не уступает функционально сопоставимым предложениям стоимостью пять раз больше.

Три режима дают вам на выбор варианты дизайна в стиле 50-х, Urei 175/176 в стиле 60-х и «современный» двойной вари-му (обратная связь и прямая связь), каждый из которых позволяет выявить лучшее в гамме. инструментальных источников, от вокала до ударных.

Выигрышная комбинация соотношения цены и качества и потрясающей производительности позволила создать плагин, без которого не может себе позволить ни один производитель в стандартной комплектации.

Прочитать обзор Klanghelm MJUC

(Изображение предоставлено: Future)

Mac / PC | VST / AU / AAX | £ 134

Pro-C 2, возможно, лучший компрессор в качестве рабочей лошадки, стал в последние годы чем-то вроде отраслевого стандарта благодаря невероятно информативному интерфейсу, универсальности восьми стилей сжатия и высокой степени предлагаемого контроля.

Хорошо продуманные и реализованные функции, такие как бесступенчатая регулировка колена, параметр удержания огибающей, индивидуальное прослушивание сжатого сигнала, независимое панорамирование сухого и влажного сигналов, а также полноэкранный режим с фокусировкой внимания расширяют функциональную границу, в то время как звук этой вещи просто великолепен, используется ли он для сглаживания вокала и гитары, дробления битов, творчества с синтезаторами или всего, что вы можете с ним сделать.

Прочитать обзор FabFilter Pro-C 2

(Изображение предоставлено: Future)

Mac / PC | VST / AU / AAX | € 299

Доступен как коллекция компрессоров Tube-Tech с экстравагантным названием (которая просто состоит из оригинальной версии и версии Mk II одного и того же плагина), а также одна треть Tube-Tech Complete Collection (ссылка на обзор ниже), Softube официально одобренная виртуальная версия восхитительного оборудования CL 1B от Tube-Tech (сама по себе является более современной версией Teletronix LA-2A) - это настоящий производитель.

Оптический дизайн обеспечивает отзывчивый, но музыкальный характер - время атаки от 0,5 до 300 мс, время затухания от 0,05 до 10 с и режим фиксированной / ручной огибающей, обеспечивающий зависящее от ввода поведение автоматического высвобождения - и опыт шведского разработчика в моделировании обеспечивает один из самых убедительно звучащих аналоговых программных компрессоров, которые мы когда-либо слышали.

Прочитать обзор Softube Tube-Tech Complete Collection Mk II

(Изображение предоставлено Future)

Mac / PC | VST / AU / AAX | € 129

Хотя плагин u-he в аналоговом стиле сжатия и насыщения и не находится на одном уровне с Compassion с точки зрения «скрытых» настроек, он изобилует ручками и кнопками, что облегчает настройку таких технических деталей, как топология схемы обнаружения (обратная связь, прямая связь или их комбинация), форма изгиба, нелинейность уменьшения усиления, окно RMS и входной микшер внутренней / внешней боковой цепи.

Если это слишком сложно, шесть упрощенных альтернативных интерфейсов сводят видимые элементы управления только к тем, которые требуются для определенных конкретных задач - компрессор ударных, компрессор вокала, лимитер и т. Д.

Пресеты показывают классическое влияние оборудования Presswerk - Urei 1176, SSL 4000, Fairchild 670, Teletronix LA-2A, dbx 160 и др. - и хамелеонический способ их представления поистине необычен.

Прочтите обзор u-he Presswerk

(Изображение предоставлено: Future)

Mac / PC | VST / AU / AAX | $ 99

Микшерный пульт Solid State Logic серии 4000 сыграл важную роль в определении звучания поп- и рок-музыки 80-х, и хотя сегодня доступно несколько эмуляций плагинов для его важнейшего шинного компрессора, наш фаворит - это Brit Разработчик Cytomic - в основном из-за его атмосферы и звука, но отчасти из-за его сравнительной доступности.

Три фиксированных соотношения фактического SSL (2: 1, 4: 1 и 10: 1) не были расширены, но есть еще несколько настроек времени атаки и восстановления, а также совершенно новые микширование и диапазон. (глубина сжатия) элементы управления значительно повышают гибкость; и, что особенно важно, звуковой стиль устрашающе близок к настоящему.

Прочитать обзор Cytomic The Glue

Инструменты, крепеж, компрессоры и аксессуары BOSTITCH®

Долговечность в действии.Мощность, скорость и надежность на вашей стороне.

Найдите аксессуары и инструменты, необходимые для работы.

Результатов не найдено Требуется поисковый текст {{/если}}

{{{Name}}}

{{/ each}} {{#if IsMoreAvailable}}

Слишком много результатов. Уточните поиск, чтобы продолжить.

Просмотреть все результаты поиска

{{/если}}

ЭКОНОМЬТЕ ВРЕМЯ И ДЕНЬГИ, НАЧИНАЯ НОВУЮ РАБОТУ С НАШИМИ БЕСПРОВОДНЫМИ ГВОЗДЕЛЯМИ

ПОДРОБНЕЕ

Просмотрите продукты, которые вам нравятся

Поделитесь с нами своими отзывами и помогите другим, ищущим продукты BOSTITCH®, просматривая и делясь своим опытом использования любимых продуктов BOSTITCH®.

{{/если}}

{{{Name}}}

{{/ each}} {{#if IsMoreAvailable}}

Слишком много результатов. Уточните поиск, чтобы продолжить.

{{/если}}

Добраться до ТОЧКИ

Ознакомьтесь с нашими отмеченными наградами гвоздезабивателями с технологией Smart Point®.Доступен в стилях 18 GA, 16 GA и 15 GA «FN» и «DA».

Смотреть видео

Улучшает видимость. Достигает труднодоступных мест. Уменьшает повреждение поверхности.

Линия Smart Point®

Наследие в креплении

BOSTITCH, первоначально известная как компания Boston Wire Stitcher®, имеет богатую историю, основанную на инновациях, творчестве и лидерстве, вдохновленных ее основателем Томасом Бриггсом.Начиная с 1896 года, BOSTITCH создает надежные и долговечные инструменты американского производства, начиная с устройства для изготовления проволоки и заканчивая первым Coil Nailer и Smart Point® Brad Nailer.

Узнать больше об истории BOSTITCH

Аккумуляторный доводчик для картонной коробки 1-1 / 4 дюйма, корона

DSC-3219 - первый в мире аккумуляторный картонный доводчик с питанием от макс. 12 В *

Характеристики продукта

  • Dial-A-Depth ™ Control для защиты содержимого коробки
  • Регулировка клинча без инструментов для правильной фиксации крепежа
  • Регулировка длины скоб для различной толщины гофрированного картона
  • Формованная контурная ручка для удобства пользователя и контроля
  • Встроенная точка подвески помогает...
C20P131DG

Компрессор | Britannica

Компрессор , устройство для увеличения давления газа путем механического уменьшения его объема. Воздух - наиболее часто сжимаемый газ, но также сжимаются природный газ, кислород, азот и другие промышленно важные газы. Есть три основных типа компрессоров: поршневые, центробежные и осевые.Компрессоры прямого вытеснения обычно относятся к поршневому типу возвратно-поступательного действия, в котором газ всасывается во время такта всасывания поршня, сжимается за счет уменьшения объема газа за счет перемещения поршня в противоположном направлении и, наконец, выпускается, когда давление газа превышает давление, действующее на выпускной клапан. Поршневые компрессоры полезны для подачи небольших количеств газа при относительно высоком давлении.

компрессор

Компрессорная станция на газопроводе, штат Техас.

© Джим Паркин / Shutterstock.com

Подробнее по этой теме

Газотурбинный двигатель

: Компрессор

В первых газовых турбинах использовались центробежные компрессоры, которые были относительно простыми и недорогими. Однако они ограничены низким давлением ...

Центробежные компрессоры увеличивают кинетическую энергию газа с помощью высокоскоростного рабочего колеса, а затем преобразуют эту энергию в повышенное давление в расширяющемся выпускном канале, называемом диффузором.Центробежные компрессоры особенно подходят для сжатия больших объемов газа до умеренного давления. В осевых компрессорах газ течет параллельно оси вращения ротора, который имеет множество рядов лопастей аэродинамической формы, идущих радиально наружу. Ротор окружен неподвижным кожухом, который содержит такое же количество рядов лопастей, идущих внутрь и помещающихся между рядами лопастей ротора. Когда газ проходит через компрессор, его скорость попеременно увеличивается и уменьшается.

Все о компрессорах: Компрессор. Виды и устройство. Работа и применение. Как выбрать

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
