Как посчитать объемы работ кирпичной кладки за полчаса?. Блог Академии сметного дела

8 (800) 350-46-82

[email protected]

время приема звонков: 8.00-18.00

Блог Академии сметного дела

Алсу Наумова расчет объемов работ

Узнайте, насколько просто вы можете получить объем

кладочных работ для составления сметы, заполнив всего 2 таблицы.

Вы никогда не считали объем работ по чертежам и не знаете как начать?
Вы боитесь запутаться в размерах и ошибиться в расчетах?
Процесс подсчета объема кладки кажется вам долгим и трудоемким?

Перед сметчиком нередко ставят задачу подсчета объемов работ кирпичной кладки на основании проектных данных. И это касается не только тех специалистов, кто работает в составе проектных групп. У сметчиков подрядных организаций и службы заказчика зачастую возникает необходимость:

произвести подсчет объемов работ отдельного этапа работ или части здания;
рассчитать стоимость части работ для отдельного субподрядчика или под лимит финансирования;
осуществить проверку проектных данных.

Выполнение такого расчета на листке бумаги с помощью калькулятора занимает много времени. А если выяснится, что в расчет закралась неточность, то приходится все переделывать.

И это объяснимо: навык чтения строительных чертежей имеет не каждый сметчик. На проекте указано много цифровых данных, в которых легко запутаться. Длину и ширину конструкции определяют по плану, а высоту ищут уже на разрезах здания.

Затруднения испытывают даже те сметчики, которые имеют высшее профессиональное образование. Скажу по секрету: в строительном институте нет такого предмета как «подсчет объемов работ» со сдачей зачета в конце семестра.

Задача значительно упрощается, если вести расчет по алгоритму, состоящему всего из трех шагов. Вычисления удобно производить на компьютере, в табличной форме, например с использованием редактора Excel.

Прочитав эту статью до конца, вы узнаете, как производить быстрый и точный подсчет объемов работ кирпичной кладки. А после этого вы сможете скачать используемые в расчете таблицы и использовать их в своей работе прямо сегодня.

Для начала предлагаю познакомиться с планом здания, на примере которого будем производить подсчет объемов кладочных работ.

Здание административного назначения высотой в три этажа возводится из стандартного керамического кирпича. Длина здания в осях 1-6 составляет 30 метров, ширина здания в осях А-С — 12 метров.

Наружные несущие стены по осям 1,6, А и С имеют толщину 640 мм. Обратите внимание на строительную привязку. На плане указана стандартная привязка со смещением относительно центра. Так для стен толщиной 640 мм (в 2,5 кирпича) производится привязка внутренней грани стены к оси на расстояние 200 мм, а наружной грани стены к оси на расстояние 440 мм.

Внутренняя несущая стена толщиной 380 мм располагается по оси В. Она имеет центральную привязку, т.е. геометрическая ось стены совпадает с координационной осью.

Остальные стены на объекте – ненесущие, т.е. это перегородки толщиной 250 мм.

На всех фасадах здания имеются оконные проемы, в которые установлены окна 2 типоразмеров. Сообщение между внутренними помещениями осуществляется через двери трех видов: Д-1, Д-2 и Д-3. Номенклатура, количество и размер оконных и дверных заполнений даны в ведомости проемов.

Как видите, под номером шесть ведомости фигурирует еще одна дверь В-1 размером 2х2,7 м. Это входная дверь и расположена только на первом этаже. Логично, что на втором и третьем этажах здания такой двери нет. В остальном они идентичны, а поэтому могут считаться типовыми.

Перед нами стоит задача: подсчитать объем кладочных работ по наружным стенам в м3, по внутренним стенам в м3, и по перегородкам в м2 измерения, так как сметные нормы рассчитаны для таких единиц объема. И нам предстоит сделать всего3 шага, чтобы получить конечные данные.

Первый шаг. Заполнить ведомость подсчёта объёмов работ по заполнению проёмов

Второй шаг. Заполнить ведомость подсчёта объёмов кирпичной кладки.

Третий шаг. Вычесть объем железобетонных перемычек.

Для того, чтобы заполнить эту таблицу, необходимо руководствоваться принципом, описанным в разделе «Исчисление объемов работ» Общих положений применения сборника государственных сметных норм ГЭСН-2001/ФЕР-2001 – 08 «Конструкции из кирпича и блоков»:

2.8.3. Объем кладки стен надлежит исчислять за вычетом проемов

по наружному обводу коробок.

Естественно, этим условием руководствуются и проектанты, нанося размеры проемов на планы и разрезы здания и составляя ведомость проемов объекта.

Работаем в табличном редакторе Excel. Сверимся с задачей: необходимо подсчитать объемы кладки трех видов ограждающих конструкций, и внесем в графы 2,3,4 и 5 данные из ведомости проемов.

Важное замечание: выделим отдельным блоком проемы на первом этаже, расположенные в наружных стенах. Это связано с отличием первого этажа от типового — наличием входной двери В-1.

Далее заполняем столбцы 6 и 7 таблицы. Например, зададим формулу подсчета площади окна типа О-1 как произведение его ширины на высоту. Перемножив площадь одного окна типа О-1 на количество на 1 этаже (12 шт.) получим общую площадь окон данного типа на этом этаже. Суммируем площади оконных и дверных заполнений поэтажно.

Для наглядности сформируем отдельную табличку в конце документа и вынесем туда значения суммарных площадей проемов отдельно для каждого из вида стен.

Внимание: важно заполнять таблицу именно формулами, а не конечными значениями вычислений! В случае возникновения необходимости изменения какого-нибудь начального показателя (например, ширины входной двери), программа автоматически произведет пересчет.

Итак, результатом заполнения таблицы 1 «Ведомость подсчёта объёмов работ по заполнению проёмов» стали следующие величины:

Обратите внимание на незаполненные графы правой части таблицы: «длина откоса», «ширина откоса» и «площадь откоса», «коэффициент о краски поверхности», «действительная площадь окраски заполнений». В данную таблицу они введены для того, чтобы использовать промежуточные результаты вычислений для расчетов объемов других видов работ.

Если их заполнить и суммировать по графам, результатом будут сметные объемы работ площадей отделки откосов и окраски заполнений проемов.

На этом этапе исходные данные для заполнения таблицы будем считывать с плана этажа. Так же как, и в предыдущем шаге, разобьем область подсчетов на три блока для стен толщиной 640 мм, 380 мм и 250 мм соответственно.

Изображенные на плане конструкции стен необходимо мысленно разбить на участки. Эти участки не должны пересекаться или наслаиваться друг на друга, иначе может произойти задвоение физических объемов работ в ведомости и сметной документации. Каждый участок необходимо поименовать в соответствии с координационными осями, в границах которых он расположен.

Например, наружные продольные стены одинаковой длины, обозначенные на плане заливкой красного цвета, именуем следующим образом: участки 1-6/А и 1-6/С.

При этом координационные оси А и С не совпадают с геометрической осью продольных стен, а расположены со смещением от них.

В данном примере для наружных стен толщиной 640 мм (в 2,5 кирпича) произведена строительная привязка внутренней грани стены к оси на расстояние 200 мм, а наружной грани стены к оси на расстояние 440 мм.

Формула подсчета длины участков стены в осях 1-6/А и 1-6/С выглядит следующим образом:

Эти данные заносим во вторую и третью графы таблицы. Напоминаю, что третью графу необходимо заполнять именно формулами, а не результатами вычисления, чтобы расчет был прозрачным, и любое заинтересованное лицо могло проверить правильность расчета.

Теперь определим длины поперечных стен в осях 1/А-С и 6/А-С, выделенных на рисунке зеленым цветом. В этом случае межосевое расстояние в 12 метров необходимо не увеличить, а, наоборот, уменьшить на величину осевой привязки к внутренней грани стены.

Указанными способами определим длины всех участков стен на плане. Чтобы не пришлось многократно вбивать одну и ту же формулу длины, удобно заранее определить участки стен одинаковой длины и сгруппировать их в соседние ячейки.

Высота каждого этажа данного строения – 3 метра. Внесем этот показатель в 4 графу таблицы.

Числовые данные 5 графы «площадь стены с проемами на этаже» получим как произведение 3 и 4 граф, т.е. длины стены на ее высоту. Суммируем площади стен одинаковой толщины, затем полученные результаты умножим на 3 –количество этажей здания.

Теперь в 6 графу таблицы 2 необходимо перенести из результатов таблицы 1 величины площадей проемов в наружных стенах, внутренних стенах и перегородках.

Для того, чтобы сохранить возможность автоматического пересчета искомых объемов кладочных работ, нужно создать внешнюю ссылку на соответствующие ячейки документа «Таблица 1».

Поясню, как это сделать технически. Для этого оба документа «Таблица 1» (далее исходный документ) и «Таблица 2» (далее документ назначения) должны быть открыты. В ячейке документа назначения (например F11) вводим знак равенства. Переходим к исходному документу, а затем выделяем ячейку, ссылку на которую нужно вставить (например, К29).

И нажимаем клавишу Enter.

Площадь стен за вычетом проемов на этаже (графа 7) находим как разницу между площадью стены с проемами (графа 5) и площадью проемов (графа 6). В графе 8 укажем толщину стен в метрах: 0,64, 0,38 и 0,25. Искомые объемы кладки наружных, внутренних стен и перегородок получим в 9 графе перемножением площади стен (графа 7) на их толщину (графа 8).

Поздравляю, мы завершили второй этап: заполнение таблицы «Ведомость подсчета объемов работ по кирпичной кладке»! Получили следующие данные:

У вас может возникнуть закономерный вопрос: почему объемы кладки перегородок выделены в кубических и в квадратных метрах? Дело в том, что в государственном сборнике норм ГЭСН-2001/ФЕР-2001 – 08 «Конструкции из кирпича и блоков» имеются отдельные расценки на кладку внутренних стен (нормы даны на м3 объема) и перегородок (нормы даны на100 м2 объема). Но предусмотренные нормами толщины перегородок — в четверть и полкирпича. Поэтому в нашем случае в сметную документацию объем работ по устройству перегородок включим по расценке на устройство внутренних стен, и объем работ будет исчисляться в метрах кубических кладки.

Такой порядок связан со следующими правилами подсчета объемов работ, описанных в разделе «Исчисление объемов работ» Общих положений применения сборника государственных сметных норм ГЭСН-2001/ФЕР-2001 – 08 «Конструкции из кирпича и блоков»:

2.8.5. Объем конструкций из материалов, отличающихся от материала кладки (железобетонные колонны, подкладные плиты, перемычки, фундаментные балки, санитарно-технические и тепловые панели и т.п.), следует исключать из объема кладки.

В данном случае мы воспользовались готовыми данными об объеме железобетонных перемычек. На практике, их необходимо рассчитать на основании проекта. В проектных спецификациях количество перемычек подсчитывается по типам для всего здания, без распределения их по наружным и внутренним стенам. В технической литературе имеется следующая рекомендация. Для вычета из кладки можно условно принять количество перемычек, укладываемых над проемами в наружных стенах — 70%, и во внутренних — 30%. Допускаемая неточность незначительна, так как разница в стоимости кладки наружных и внутренних стен небольшая.

Кроме этого, в перегородках толщиной 120 или 65 мм перемычка выполняется из стального уголка. Ведь нагрузки на стальную перемычку в таких стенах незначительные. Объем перемычек из прокатного профиля минимален, поэтому из объема кладки перегородок мы его вычитать не стали.

Ура! Расчет выполнен! Мы получили искомые значения сметных объемов кирпичной кладки наружных, внутренних стен и перегородок.

Надеюсь, что эта статья была для вас полезна. Обязательно напишите в комментариях возникшие вопросы или предложения. А теперь скачивайте таблицы «ведомость подсчета площади проемов» и «ведомость подсчета объемов кирпичной кладки» и используйте их в своей работе, чтобы повысить ее производительность и эффективность.

За 5 недель систематизируй 300+изменений 2020 года под руководством экспертов сметного дела

Подробнее—>

14 Нравится

Алсу Наумова расчет объемов работ

Связанные статьи

Как рассчитать объем древесины?
Подсчет площади кровли. 2 часть (участок 3 и 4)
Учимся читать чертежи. Кровля
Ответ на вопрос правомерно ли требования убрать из расчета фасоные части воздуховода
Дальность перемещения грунта. Расчет объемов работ

ИНН 1657115680

Автономная некоммерческая организация дополнительного профессионального образования «Центр образования и консультирования»

420107 г. Казань, ул.Островского д.38, офис 507

Телефон для справок:
8 (800) 350-46-82

Вычинка кирпичной кладки подробная технология работ материалы

НАЗАД В РЕШЕНИЯ

Закажите у нас расчет расхода материалов, технические рекомендации и чертежи узлов для Вашего объекта.

Отправить заявку

Если у Вас есть вопросы, оставьте контактные данные. Мы оперативно ответим Вам.

Свяжитесь со мной

ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

Подготовка основания

Поверхность для кладки и вычинки кирпичной кладки очищается от веществ, снижающих сцепление кладочного раствора с основанием: пыль, высолы, грязь, масла, жир, краска, ржавчина, биологическая коррозия и т.п.

Для очистки от высолов, остатков раствора и стойких атмосферных загрязнений применяется Resmix RM.

Для удаления и профилактики плесени и грибков применяется Resmix BM.

Работы по кладке кирпича

Кладочный раствор Resmix TK равномерными слоями наносится на кирпич и основание.

Кирпич укладывается на основание и нажатием руки или при использовании инструмента (рукоятка мастерка или киянка) выравнивается по уровню.

Все кладочные швы вокруг кирпича должны быть полностью заполнены раствором.

Выступившая из шва кладочная смесь удаляется.

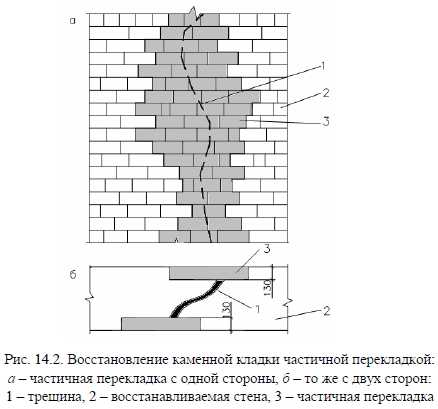

Вычинка кирпичной кладки

Кладочные швы штрабятся и очищаются, старый кирпич демонтируется.

Старая кладка увлажняется в местах сопряжения с новой.

Кладочная смесь Resmix TK равномерно наносится на кирпич и основание.

При вычинке кирпичной кладки, новый кирпич монтируется с соблюдением: порядовок, правила обязательной перевязки со старой кладкой, толщины и уплотнения кладочного шва.

Обработка швов при кладке и вычинке кирпичной кладки выполняется после начала схватывания в шве кладочного раствора при помощи круглого пластмассового шланга или деревянного колышка.

Финишная очистка поверхности кладки от излишков кладочного раствора осуществляется по диагонали с помощью мягкой щетки.

КЛАДКА КИРПИЧА И ВЫЧИНКА КИРПИЧНОЙ КЛАДКИ – МАТЕРИАЛЫ:

Раствор для кладки и вычинки на известковом вяжущем

Системные материалы

Закажите у нас расчет расхода материалов, технические рекомендации и чертежи узлов для Вашего объекта.

Отправить заявку

Если у Вас есть вопросы, оставьте контактные данные. Мы оперативно ответим Вам.

Свяжитесь со мной

Калькулятор кирпичной кладки

| Калькулятор глиняного кирпича

Дом
Оценщик количества
Калькулятор кирпичной кладки

Расчет кирпичной кладки

Единица

метр/см футов/дюйм

Длина

Высота/Глубина

Толщина стен

10 CM Wall23 CM WallOthers Partition

Соотношение

C.M 1:3C.M 1:4C.M 1:5C.M 1:6C.M 1:7C.M 1:8C.M 1:9

Размер кирпича

Длина

Высота

Всего кирпичей требуется

131

Объем строительства

0,26 м ³ ИЛИ 9,24 фута ³

Старший	Материал	Блок
1	Кирпичи	131
2	Цемент	1 сумка
3	Песок	0,10 т

Расчет кирпичной кладки

Шаг 1: Объем кирпичной кладки = длина (м) × глубина (м) × Толщина стены (м)
Объем кирпичной кладки = 1,07 × 1,07 × 0,23
Объем кирпичного кладки = 0,26 м3
размер кирпича. 19 (см)× 9 (см)× 9 (см)
Размер кирпича = (19/100) × (9/100) × (9/100)
Размер кирпича = 0,19 (м) × 0,09 (м) × 0,09 (м)
Размер кирпича с раствором = ( 0,19+ 0,01 ) × (0,09 + 0,01 ) × ( 0,09 + 0,01 ) Размер кирпича с раствором = 0,20 (м) × 0,10 (м) × 0,10 (м)
NO из кирпича = 0,2618 M30,20 × 0,10 × 0,10
Нет кирпичей = 131 кирпич
Фактический объем кирпичного раствора = нет кирпича × объем кирпича без раствора
Фактический объем кирпичного раствора = 131 × (0,1900 × 0,0900 × 0,0900)
Фактический объем кирпичного раствора = 131 × 0,0015
Фактический объем кирпичного раствора = 0,2014 м3
Количество раствора = объем кирпичного Мэнсонари-фактический объем кирпичей без раствора
Количество раствора = 0,2618-0,2014
Количество минометного раствора = 0,0603 M3
Добавить на 15%. Количество раствора = 0,0603+0,0603 × 15100
Количество раствора = 0,0694
Добавить на 25% больше для сухого объема
Количество миномета = 0,0694+0,0694 × 25100
Количество миномета = 0,0867 M3 994 × 25100
. 0123
Шаг 2:
Количество цемента
Центирование соотношения × Qauntity of Mitt Мешки для цемента = 0,01730,035
№ 0f Мешки для цемента = 25 кг
Этап 3:
Требуемое количество песка
Сумма песка × количество раствора
Песок =45 × 0,0867
Песок = 0,0694 м3
Принимая во внимание насыпную плотность сухого сыпучего песка 1500 кг/м3
Песок = 0,07 × 1500
Песок = 104,08 кг
Что такое расчет кирпичной кладки?
Кирпичная кладка — это строительный материал, используемый для изготовления стен, тротуаров и других элементов каменной кладки. Традиционно термин «кирпич» относился к блоку, состоящему из глины, но теперь он используется для обозначения прямоугольных блоков, сделанных из глинистой почвы, песка и извести или бетонных материалов.
Необходимость строительства высокопрочных высотных конструкций послужила мотивом для производства огнеупорного кирпича. кирпичная кладка широко используется в качестве строительного материала из-за его высокой прочности на сжатие, долговечности, огнестойкости и устойчивости к атмосферным воздействиям, а также тепло- и звукоизоляции. В RCC существует большое разнообразие, и существуют разные типы RCC.
Расчет кирпичной кладки
Объем кирпичной кладки = Длина (м) × Глубина (м) × Толщина стены
Размер блока = Длина блока × Ширина блока × Высота блока

Нет кирпича = объем кирпичного мансонриволума одного кирпича
Фактический объем кирпичного раствора = нет кирпича × объем кирпича без раствора
Количество раствора = объем кирпича-фактический объем кирпича без раствора
Где,
м ³ (куб. метр) и ft ³ (куб. фут) общая площадь.
Здесь соотношение 1:5, поэтому 1 — часть цемента, 5 — часть песка, 6 — это сумма цемента и песка 9.0006
0,002 — объем кирпича с цементом и песком.
0,0015 Объем кирпича без цемента и песка Ответ получаем водой, получаем раствор.
0,035 — объем одного цементного мешка.
1500 — перевод объема m ³ в кг.
Длина и ширина в м/см.
Примечание:
1 м ³ = 35,3147 футов ³
Какие кирпичи важны для кладки?
Глиняные кирпичи расширяются или сжимаются при увеличении или уменьшении влажности. Кроме того, они подвергаются длительному необратимому расширению за счет адсорбции паров воды из атмосферы. Скорость необратимого расширения изначально высока, но снижается с возрастом. Бетонные блоки, камень и раствор расширяются или сужаются при изменении влажности, но, в отличие от глиняного кирпича, они подвергаются длительной усадке при высыхании.
Датчик кирпичной кладки, Бонд и калькулятор количества
?
Всегда показывать полное меню
Прилепленное меню
Версия
Посмотреть завершенные проекты!
?
Создание и печать полномасштабных PDF-файлов со схемами на этой странице (шаблоны)
НОВИНКА От квадратного к круглому — Переход от круглого к квадратному — Полномасштабные шаблоны для печати
Рассчитать толщину кирпичной кладки, связь и количество
См. также: Калькулятор свода каменной кладки с полномасштабным шаблоном для резки
Кирпич Калибр
Общая высота
Высота кирпича
?
Введите оптимальное соединение кровати.
Фактический шов кровати рассчитывается как ближайший к оптимальному, который равномерно вписывается в общую высоту.
Перетащите ползунок соединения кровати, чтобы увидеть параметры.
Кровать Совместная
Длина кирпича
Цвет
Введите «Общую высоту» и «Оптимальное соединение кровати», затем перетащите ползунок «Соединение кровати», чтобы увидеть все размеры соединения кровати и параметры датчика, которые равномерно соответствуют высоте.
Стены высотой 10 мм с кирпичной кладкой. Выберите
Общая высота
Толстый стык кровати
Шкала
Калибр Отрегулирован по высоте с мм Соединения:
Стандартный калибр с соединениями мм:
Возможные высоты проема, подходящие для Скорректированный калибр:
Нажмите Диаграммы в PDF , чтобы создать и распечатать PDF (в масштабе 100%). Сложите и используйте для разметки измерительного стержня или профиля по 3 ряда за раз.
Каждый третий курс отмечен красным цветом, поэтому вы можете время от времени проверять прогресс, чтобы убедиться, что вы не ползете вверх или вниз, когда отмечаете.
В этой калибровочной таблице используются скорректированные размеры стыков кровати в соответствии с общей высотой и курсами, рассчитанными выше.

Кирпичная кладка с торцевыми надрезами и всеми вариантами резки + подгонки
Введите длину стены и, если есть затворы, выберите Отрегулировать изгибы по размеру целых кирпичей , чтобы увидеть размеры изгибов, которые подходят для полных кирпичей и половинок.
Кирпичный Бонд
Длина стены
Длина кирпича
Высота кирпича
Перп Толщина
Цвет
Длина стены, подходящая для цельных кирпичей с 10-миллиметровыми перьями
Отрегулируйте перперы для соответствия целым кирпичам
Длина стены
Перп Толщина
Курсы
Шкала

?
Затворы (разрезы) и полукирпичи
считаются целыми кирпичами
Бегущий Бонд — мм Преступники:
Возможные значения ширины раскрытия, подходящие для Bond:

Проверьте свою связку (с 10-миллиметровыми накладками), чтобы узнать, что вы получите в конце 1-го курса? (изложено) Измерьте расстояние от конца последних полных носилок, которые вы уложили, до конца стены и введите Last Gap , чтобы рассчитать посадку на конце.
Если у вас есть порезы, но вы находитесь в пределах плюс-минус 10 мм от установки целых кирпичей (или половинок), он сообщит вам, насколько нужно открыть или закрыть, чтобы удалить порезы и получить полные кирпичи. При измерении общей длины стены добавьте 10 к фактической длине стены, а затем введите значение «Последний зазор». (допускает первого преступника)
Последний разрыв
Длина кирпича

Последний разрыв

В Real Life Construction , в заостренном конце (там, где он фактически построен), иногда то, что непосвященный счел бы самым тривиальным из «расчетов», может оказаться самым сложным. Классический пример тому — кирпичная кладка Gauge and Bond. Кирпичи изготавливаются по определенным размерам, которые соответствуют стандарту Gauge (вертикальный интервал) и Bond (горизонтальный интервал), которые легко рассчитываются.
В Австралии стандартные кирпичи имеют длину 230 мм и высоту 76 мм с раствором для швов толщиной 10 мм как для постельных (горизонтальных), так и для изнаночных (перпендикулярных) швов. Таким образом, 10 рядов (рядов) кирпичей высотой 86 мм в ряду (76 кирпичей + 10 рядов), очевидно, составляют 860 мм. И 10 кирпичей длинной (1 ряд) по 240мм на кирпич (230 длинных + 10 перп) это 2400мм — Легко. Но это НЕ. На каждом конце стены нет минометного преступника, поэтому вы теряете 1 преступника (10 мм) за ход. Таким образом, длина 10 кирпичей на самом деле равна 239.0. Ничего страшного — это достаточно легко допустить.
Но что, если (как, к сожалению, почти всегда бывает) длина стены не подходит для всех носилок (полноразмерных кирпичей). Что, если вы дойдете до конца, и там будет зазор, скажем, 40 мм. Срез 40 мм будет смотреться не очень хорошо, а стена будет слабее с небольшим срезом прямо на конце. Итак, нам нужно сделать некоторые «расчеты». Во-первых, если стена имеет длину, скажем, 40 кирпичей, мы могли бы открыть каждый перп на 1 мм (до 11 мм — едва заметно) и 40-миллиметровый зазор в конце исчезнет. Но мы уже положили 40 кирпичей. Нам пришлось бы вернуться и переложить их все с немного большим (или, может быть, меньшим) размером преступника. А что, если стена всего в 20 кирпичей в длину — кирпичей недостаточно, чтобы выровнять лишние 40 мм — преступники будут слишком большими. Что ж, в этом случае мы бы просто удалили последний уложенный кирпич, положили половину кирпича (летучая мышь) в конце, затем измерили и положили закрытие (вырезанный кирпич) между последним подрамником и концевой битой.
Но подождите, в зависимости от общей длины стены и длины кирпича, это закрытие может быть немного больше, чем концевая летучая мышь (полкирпича). Таким образом, в конце стены все стыки будут очень близко друг к другу по горизонтали. Это не годится — выглядит плохо и ослабляет стену. В этом случае, а это случается часто (закон Мерфи), мы убираем еще один подрамник перед концевой битой, измеряем теперь больший зазор, делим на 2, вычитаем 3 преступника и разрезаем 2 застежки. Wallah — теперь все работает и выглядит нормально.
Но было бы здорово, если бы мы знали все это, все варианты и размеры перпов и торцевых пропилов до того, как начали укладывать 1-й ряд? Вот почему мы называем наши калькуляторы «настоящими» — потому что именно это они и делают — с анимированными диаграммами «в масштабе» и всеми возможными доступными опциями ДО того, как вы начнете класть кирпичи. Введите длину кирпича и толщину стыка, и вы получите масштабную диаграмму всех кирпичей в ряду с идеально подходящими размерами кромок и размерами торцов — с текущими измерениями, чтобы проверить, как вы идете, когда кладете кирпичи вдоль стены. Вы также получаете все возможные варианты настройки размеров суставов, которые могут подходить для полных носилок (выберите один, чтобы пересчитать и заново нарисовать диаграмму). Это все происходит вживую. Перетащите ползунки, чтобы настроить размеры фигур, длину стены и т. д., и расчеты будут мгновенными, а диаграммы мгновенно перерисовываются, поэтому они анимируются. Вы можете ВИДЕТЬ результаты вживую, когда настраиваете вещи.
Это может просто повысить вашу эффективность, уменьшить потери и повысить качество (а также избавить вас от ругательств) Попробуйте — это может быть даже весело.

Ряд представляет собой один ряд кирпичей.
Ширина колеи — вертикальное расстояние каждого ряда.
Связка (в данном контексте) — это горизонтальное расстояние между кирпичами в каждом ряду.
Швы основания представляют собой горизонтальные швы строительного раствора и определяют калибр . Обычно они составляют 10 мм, но иногда их можно немного отрегулировать, чтобы целые ряды соответствовали заданной высоте.
Швы Perp представляют собой перпендикулярные швы раствора и определяют Bond . Обычно они составляют 10 мм, но иногда их можно немного отрегулировать, чтобы целые кирпичи соответствовали заданной длине.
A Подрамник представляет собой кирпич полной длины.
Летучая мышь — это полукирпич . Полукирпичи имеют ширину кирпича и рассчитаны на 1/2 длины подложки — 1/2 стандартной ширины шва 10 мм.
Это общий стандарт, и он означает, что когда у вас есть возвратный угол, КОНЕЦ кирпича становится половинкой угла.
Также корректно будут работать простенки и перемычки с 10-миллиметровыми выступами.
Вычинка кирпичной кладки как посчитать: Как посчитать объемы работ кирпичной кладки за полчаса?. Блог Академии сметного дела
