Выдвижные розетки для кухни: встроенные блоки розеток
Выдвижные розетки — отличное решение для современной кухни.
Они всегда будут у вас под рукой, чтобы вы могли включить любую технику, но никогда не мешают.
На чтение: 5 минРубрика: Техника для кухниАвтор: Павел Кузьмин
Современная кухня изобилует разнообразной бытовой техникой. Для ее комфортного использования необходимо обзавестись достаточным количеством розеток. На этапе ремонта многие задаются вопросом, сколько их должно быть в кухне? Ответ прост, розеток должно быть на 20% больше, чем электроприборов. Такое количество обеспечит бесперебойное функционирование всей необходимой техники, и при этом не придется выдергивать шнур чайника, чтобы включить пылесос или вентилятор. Кроме привычных, установленных на стене вариантов, существуют и другие, например, выдвижные розетки. Такие блоки позволяют включать сразу несколько электроприборов.
Выдвижной блок можно разместить в столешнице, в навесном шкафу или в тумбе. Навесные шкафы считаются более удобным местом для таких розеток. Там они надежно защищаются от влаги, грязи, пара и пыли.
В убранном состоянии их практически не видно, блок находится внутри корпуса. Такой вариант является хорошей альтернативой удлинителю, который практически невозможно спрятать. Это особенно актуально в семьях, где есть маленькие дети, для которых розетка, находящаяся в зоне досягаемости, является очень опасной.
Содержание
- Преимущества и недостатки
- Особенности монтажа
- Критерии выбора и правила эксплуатации

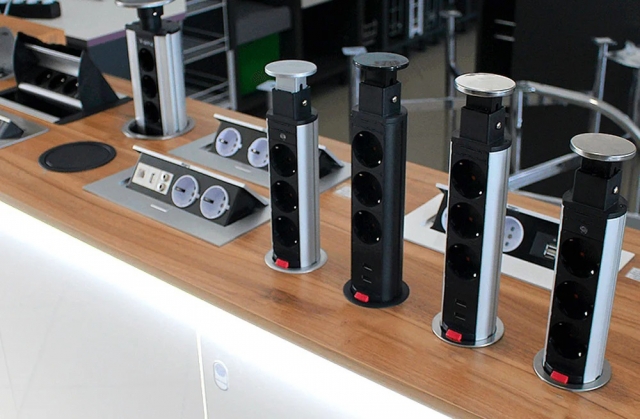

Выдвижную розетку по-другому называют скрытой или встроенной. Чтобы выдвинуть ее из корпуса шкафа или столешницы, следует нажать на рычаг. Провода также скрыты в мебели, что является несомненным плюсом, так как данные детали трудно назвать эстетически привлекательными. К преимуществам таких розеток относятся:
- универсальность и современный дизайн;
- вертикальное и горизонтальное расположение;
- необходимость в минимальном количестве места;
- в ассортименте имеются водозащищенные, заземленные, и другие виды;
- подойдут для монтажа в любую поверхность, как деревянную, так и из искусственного камня;
- есть варианты с дополнительными гнездами под телефон, интернет, кабельное телевидение и т.
д.
д.Среди минусов можно выделить:
- требуют специально отведенного места в столешнице или шкафу;
- не подходят для тумб с ящиками;
- высокая цена;
- возможность деформации со временем.
Встроенные розетки бывают двух видов: горизонтальные и вертикальные. Первые считаются более практичными и надежными в эксплуатации. Они открываются, если нажать на край крышки. Горизонтальные варианты более стойки перед повреждениями и прослужат дольше. Но в них трудно подключать угловые вилки, только проводом вверх. Вертикальные же выдвигаются из тумбы или шкафа путем нажатия на кнопку.
Чтобы не повредить изделие, при выдергивании вилки лучше придерживать саму розетку рукой.
Совет! Розетка выдвижная обычно предназначается для мелкой бытовой техники, которая не работает постоянно. Это современный и более функциональный вариант удлинителя. Для просторной кухни можно использовать два или три таких блока.
Перед ремонтом лучше заранее определиться с месторасположением мебели, техники и розеток, в том числе и выполнить подробный чертеж с размерами.
Особенности монтажа
Установка розеток на кухне требует соблюдения определенных правил. Для встраиваемых бытовых приборов наиболее удобным местом размещения розеток будут соседние тумбы. Расстояние от пола может быть примерно от 30 до 600 мм. Причем, их следует располагать в радиусе одного метра к нужной технике. Для небольших приборов, таких как чайник, кофеварка, тостер и т.д. розетки должны находиться в зоне фартука.
В монтаже выдвижных розеток также нет ничего сложного. С процессом вполне можно справиться самостоятельно, если не пренебрегать инструкцией. Прежде всего, следует просверлить в столешнице круглое отверстие нужного диаметра, который зависит от размеров блока (для вертикальной модели). Далее, необходимо вставить сам блок в получившееся отверстие и закрепить гайкой. Затем, следует присоединить розетку к линии электропроводки.
Если провод слишком длинный, то его можно спрятать в корпусе тумбы. Монтаж в навесной шкаф производится по той же схеме, только снизу вверх. Чтобы установить горизонтальную модель, следует вырезать в столешнице прямоугольное отверстие.
Что нужно знать о подключении:
- Все гнезда встроенного блока подключены параллельно. Это необходимо знать при расчете допустимой нагрузки.
- Столешница должна быть толщиной от 25 до 52 мм.
- Лучше всего подключать встроенные розетки к отдельной линии электропитания.
Критерии выбора и правила эксплуатации
Несмотря на то, что выбор розетки может казаться достаточно простым делом, здесь также могут возникнуть некоторые затруднения. Чтобы проще было определиться, следует принять во внимание некоторые советы.
- Стильный дизайн конечно важен, но в первую очередь следует проверить изделие на отсутствие всяческих повреждений, в том числе и у корпуса.
- Для большого количества техники потребуется розетка выдвижная с заземлением.
- В кухнях с повышенной влажностью следует устанавливать розетки, имеющие соответствующую маркировку.
Выдвижная розетка считается универсальной и подходит как для столешниц, так и для навесных шкафчиков.
При монтаже так же следует придерживаться некоторых правил:
- Не стоит устанавливать встраиваемые розетки в районе мойки или плиты. В корпусе тумбы блок надежно защищен от попадания воды, но в выдвинутом состоянии может серьезно пострадать от влаги. Плита так же оказывает негативное воздействие на розетки любого типа, поэтому их лучше монтировать подальше.
- Необходимо следить за подключенной электропроводкой блока. Она не должна подвергаться воздействию высоких температур, зажиматься мебелью или перегибаться.
- Приборы, которые используются регулярно, лучше подключать к обычным розеткам. Также не следует эксплуатировать выдвижную розетку с максимальной нагрузкой, чтобы избежать ее перегревания.
- Вертикальные блоки лучше придерживать рукой при выдергивании или включении вилки.
Выдвижные розетки – удачное дополнение к стационарным вариантам, а также хорошая альтернатива удлинителям. Они подойдут для мелкой бытовой техники, которая не требует постоянного подключения. Внешний вид встраиваемых блоков не может не радовать стильным современным дизайном, а их монтаж совсем прост, с ним может справиться даже новичок.
Sealey Система кабельных барабанов, выдвижная, 10 м, 2 розетки 230 В, CRM10
Система кабельных барабанов Sealey Выдвижная, 10 м, 2 розетки 230 В, CRM10
- Износостойкая, в композитном корпусе, втягивающаяся катушка для электрического кабеля, приводимая в действие простым нажатием и освобождением.
- Имеет встроенный ручной термовыключатель для предотвращения перегрузки.
- Двойная розетка с индивидуальными светодиодными индикаторами питания и клавишными выключателями.
Номер детали: CRM10
Ознакомьтесь с нашим полным ассортиментом розеток, пар и удлинителей.
Toolforce
ie.(пока отзывов нет)
Sealey
Система кабельных барабанов Sealey, выдвижная, 10 м, 2 розетки 230 В, CRM10
Рейтинг Требуется Выбрать Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)
Имя Требуется
Тема отзыва Требуется
комментариев Требуется
Артикул: CRM10
214,69 €
Сейчас: 151,95 €
- Код UPC:
- 5024209333870
Текущий запас:
Количество:
Добавление в корзину Товар добавлен
image/svg+xmlНадежная курьерская доставка
Бесплатная доставка при заказе от 100 €
20+ лет опыт работы в отрасли
Система кабельных барабанов Sealey Выдвижная, 10 м, 2 розетки 230 В CRM10
- Износостойкая, в композитном корпусе, втягивающаяся катушка для электрического кабеля, приводимая в действие простым нажатием и освобождением.
- Имеет встроенный ручной термовыключатель для предотвращения перегрузки.
- Двойная розетка с индивидуальными светодиодными индикаторами питания и клавишными выключателями.
Номер детали: CRM10
Ознакомьтесь с нашим полным ассортиментом розеток, пар и удлинителей.
Toolforce
Мы в Toolforce гордимся продукцией и ассортиментом, который предлагаем нашим клиентам. Закажите сегодня для быстрой отправки и доставки. Мы доставляем вам, используя наших партнеров по доставке DPD. Не забывайте, что мы предлагаем бесплатную доставку для всех заказов на сумму более 100 евро. Чтобы воспользоваться этим, вы можете продолжать просматривать тысячи высококачественных онлайн-инструментов. Ручные инструменты, электроинструменты, системы хранения инструментов, защитная спецодежда и СИЗ, диагностические системы от ведущих брендов Milwaukee , Bosch, Makita, Sealey, Draper, Sip, Swp, Silverline, Autel, Vikan и многие другие.
Делая покупки с помощью Toolforce, вы в надежных руках Если вам нужна дополнительная помощь или у вас есть какие-либо вопросы по любому из наш диапазон продуктов, пожалуйста, не стесняйтесь обращаться к нам по электронной почте — [email protected].
Вам также может понравиться
Электрическая вилка и розетка с выдвижными контактами
Изобретение относится к электрическим вилкам и розеткам и имеет своей целью создание самоблокирующихся электрических вилок и розеток с выдвижными контактными элементами. Изобретение применимо к вилкам и розеткам многих видов, включая вилки и розетки для бытового использования, и особенно применимо к соединителям, имеющим множество контактных элементов, приспособленных для зацепления или с соответствующими элементами, установленными в общем пресс-форме, чтобы установить количество отдельных контуров.
Основная характеристика вилок в соответствии с настоящим изобретением заключается в том, что контактные элементы, такие как, например, контактные штифты или трубчатые гнезда, обычно размещаются в убранных положениях в отливке или корпусе и, таким образом, защищены от повреждений и не могут быть изменены, а при соединении вилки и розетки все контактные элементы одного ряда, т.
е. т. е. либо штырьки вилки, либо элементы гнезда сначала выдвигаются так, чтобы они входили или зацеплялись с соответствующими соединительными элементами, дальнейшее вдавливание вилки в гнездо или наоборот, фиксация вилки в розетке с помощью вилки и розетки контактные элементы в подключенном положении. Один из удобных способов выполнения этого блокирующего действия описан в моей предыдущей заявке Сер. № 487761, подана 20 мая 19 г.43, в настоящее время патент 2,423,250, выданный 22 мая 1947 г., где зажимной стержень зацепляется и фиксируется на гнездовом элементе. Этот зажимной стержень сам может быть одним из контактных элементов вилки, или несколько небольших зажимных стержней могут использоваться в качестве контактных элементы или, альтернативно, все контактные элементы могут состоять из таких зажимных стержней.
Таким образом, можно сказать, что изобретение в целом состоит из электрического соединителя вилки и розетки, в котором контактные элементы вилки или розетки, когда вилка отсоединена от розетки, удерживаются во втянутом положении внутри корпуса до тех пор, пока вилка и розетка не будут прилагаются друг к другу, после чего контактные элементы вилки или розетки за счет втыкания входят в зацепление с соответствующими контактными элементами гнезда или вилки, при этом окончательное движение устанавливает соединение вилки и розетки, обеспечивая надежную фиксацию или фиксацию вилки в розетка со всеми контактными элементами, включенными в цепь, устанавливающую связь.
Характеристики штепсельного соединителя в соответствии с настоящим изобретением заключаются в том, что никакие токопроводящие части не остаются и не могут подвергаться воздействию, когда соединитель отсоединен, вставлен, заблокирован или отделен.
Для того, чтобы изобретение могло быть более ясно понято и реализовано на практике, делается ссылка на прилагаемые чертежи, на которых проиллюстрирован пример штепсельного соединителя в соответствии с изобретением.
На этих чертежах Рис. 1 представляет собой вид сбоку вилки и розетки в зацепленном или соединенном состоянии; фиг.2 — продольный разрез заглушки; фиг.3 — продольный вид розетки; Фигура 4 представляет собой вид розетки в плане; и Фигура 5 представляет собой продольный разрез, показывающий вилку и розетку в соединенном положении.
Ссылаясь на эти чертежи, цифра I обозначает внешний корпус заглушки, который снабжен на своем внешнем конце стопорным кольцом 2, которое входит в рифленый выступ 3, образованный в корпусе.
Внутри корпуса I предусмотрен скользящий диск 4 из изоляционного материала, на котором закреплены штифты или вилочные контактные элементы 5. кольцо 7, сквозь отверстия которого проходят верхние концы или вывод Ва штифтов 5, служит для удержания штифтов на месте. В центре диска 4 зажимной стержень 8, который может быть токопроводом или заземляющим штырем, закреплен на изоляционном блоке 9.выполнен за одно целое с диском 4. Цифра 10 указывает на кожух троса, в котором закреплен конец троса II. Кабель II содержит отдельные электрические проводники I а , каждый из которых соединен, например, пайкой с клеммой 5а соответствующего штыря 5. Внутри увеличенного внутреннего конца I 0а оболочки 10 кабеля может быть установлена гидроизоляционная прокладка 12. предусмотрены так, чтобы предотвратить попадание влаги на провода и клеммы. Внешний конец кожуха I закрыт изолирующим диском 12а, снабженным отверстиями 13, через которые могут проходить штифты 5, при этом передние концы штифтов входят в эти отверстия, когда штифты 5 находятся в убранном положении.
Пружина 14 сжатия окружает несколько или каждый из штифтов 5, и эти пружины обычно действуют между закрывающим диском 12а и диском 4, удерживая диск 4 и, следовательно, все штифты 5 во втянутом положении. В центре вилки предусмотрено устройство для фиксации вилки в розетке.
Это устройство работает на тех же принципах, которые раскрыты в моей предыдущей заявке, о которой упоминалось выше. В этом примере он состоит из клиновидной шпильки 15, расположенной в нижней части кожуха 16 и удерживаемой на месте кольцом 1I, на которое опирается пружина 18, причем эта пружина окружает прижимную планку 8 и действует между кольцом IT и диск 4. Корпус 16 имеет буртик или гребень 16а, ограничивающий осевое перемещение корпуса вперед относительно диска 12а.
Гнездовая часть устройства, как показано на рисунке 3, состоит из соединенных между собой частей корпуса 19и 20, в котором установлен изолирующий блок 21, поддерживающий контактные элементы 22 розетки.
Гнездовые элементы 22 имеют фланцы в точке 23 и удерживаются на месте на блоке 21 с помощью наложенного стопорного блока 24, при этом составные детали 21-24 закрепляются в положении между верхним концом стопорной втулки 25 и плечом.
26 части кожуха 19. Другой внешний конец корпуса 25 опирается на фланцевую часть 27 держателя кабеля 28 гнезда, которая удерживается на месте пружинным стопорным кольцом 29.вставлен в канавку 30, выполненную в корпусной части 20. Отдельные жилы кабеля 31, разумеется, электрически соединены, как пайкой, с клеммами 22а контактных элементов 22 гнезда.
По центру гнезда и свободно удерживаемая в выемке между блоками 21 и 24, плавающая втулка 32 предназначена для взаимодействия с зажимным стержнем 8. Устройство работает следующим образом: когда требуется выполнить соединение, вставляется корпус заглушки I. в часть корпуса розетки 19и регулируется таким образом, чтобы выемка 1а на внешней стороне корпуса 1 совпадала с выступом 19а части корпуса 19. Это позиционирует штифты 5 на одной линии с контактными элементами 22 гнезда. Теперь к корпусу 10 штепсельного кабеля прикладывается давление, который толкает диск 7 и его крепления, включая штифты 5 и прижимной стержень 8, вместе с корпусом 16 вперед и штифты 5 входят в гнездовые элементы 22 и цепи устанавливаются.
Когда буртик или гребень 16а корпуса 16 упирается в диск 12а, дальнейшее движение вперед корпуса и вместе с ним расклинивающей шпильки 15 прекращается при продолжении движения вперед прижимной тяги 8 и прижатия зажимной головки 8а прижимной тяги 8 вперед выходит за кончик расклинивающей шпильки 15 и входит в отверстие 32а плавающей втулки 32 и проходит через него. В этом относительном положении зажимной головки 8а и клиновидного штифта 15 дальнейшее давление будет способствовать небольшому смещению плавающей втулки 32 в сторону, что позволит клиновидному штифту 15 войти в отверстие 32а, при этом величина такого бокового перемещения будет далее обозначаться как « расстояние перемещения». Как только давление на кожух 10 троса будет снято, пружина 18, окружающая зажимной стержень 8, втянет зажимной стержень. Благодаря наличию в отверстии 32а клиновидной шпильки 15 втягивание возможно только до тех пор, пока зажимная головка 8а не упрется в край отверстия 32а, через который она не может пройти.
Таким образом, вилка и розетка фиксируются в соединенном положении, показанном на фиг. 5, при этом гребень 16а корпуса 16 опирается на верхнюю часть запорного диска вилки 12а.
Как упоминалось ранее, зажимной стержень 8 может использоваться как проводник тока или может использоваться исключительно как средство для фиксации вилки и розетки вместе. При использовании для передачи тока ее верхний конец будет снабжен клеммой, обозначенной позицией 8b, а плавающая втулка 32 может быть выполнена из проводящего материала и снабжена удлинителем 32b, к которому можно припаять проводник или иным образом электрически соединить его.
Для отсоединения вилки от розетки к корпусу I (который при использовании соединителя не подвергается натяжению кабеля) прикладывается усилие Т6, которое вызывает вытягивание стопорного клина 15 из плавающей втулки 32, который затем смещается вбок настолько, чтобы позволить зажимной головке 8а зажимного стержня 8 пройти через отверстие 32а во втулке 32.
Из вышеприведенного описания действия разблокировки будет очевидно, что разблокировка происходит очень внезапно, а именно, когда усилие, прилагаемое к корпусу I, отодвинуло клиновидную шпильку 15 настолько, чтобы зажимной стержень 8r мог войти в отверстие 32а .
Разблокировка зажимного механизма представляет собой подпружиненный щелчок, за которым немедленно следует подпружиненное отведение всех контактных элементов штекера. Таким образом, соединитель в соответствии с данным изобретением всегда будет внезапно размыкать свою цепь, тем самым предотвращая возникновение дуги и т.п.
I пп.: 1. Электрическая вилка и розетка, содержащая контактные элементы вилки и розетки и корпуса для них, при этом элемент вилки выдвигается относительно своего корпуса и удерживается во втянутом положении, когда элементы не зацеплены, при этом указанные элементы находятся в таком положении. устроены и сконструированы таким образом, что при их наложении друг на друга штепсельный элемент выступает из своего корпуса в цепь, устанавливая зацепление с гнездовым элементом, и фиксирующие средства, расположенные внутри и отделенные от корпуса штепсельной вилки, для фиксации вилки в розетке, когда элементы находятся в цепи, обеспечивающей зацепление, при этом указанные фиксирующие средства содержат зажимной стержень с зажимной головкой, клиновидный штифт, находящийся в зацеплении с возможностью скольжения с зажимным стержнем, податливое средство, стремящееся прижать клиновидный штифт к зажимной головке, и взаимодействующую гнездовую пластину с открытие, по существу, поперечного сечения соединения рабочих частей зажимного стержня и клиновидного штифта.
2. Электрическая вилка и розетка, содержащая контактные элементы вилки и розетки и их корпуса, при этом штепсельный элемент выдвигается относительно своего корпуса и удерживается во втянутом положении, когда элементы выходят из зацепления, при этом указанные элементы расположены и сконструированы таким образом. что, когда они приложены друг к другу, штепсельный элемент выступает из своего корпуса в цепь, устанавливая зацепление с розеточным элементом, и фиксирующие средства, расположенные внутри и отделенные от корпуса вилки, для фиксации вилки в розетке, когда элементы находятся в цепи обеспечивающее зацепление, указанное фиксирующее средство содержит зажимной стержень с зажимной головкой, клиновидный штифт, находящийся в зацеплении с возможностью скольжения с зажимным стержнем, пружину, стремящуюся сместить клиновидный штифт к зажимной головке, и установленную сбоку с возможностью скольжения взаимодействующую гнездовую пластину с отверстием по существу от поперечного сечения соединения рабочих частей прижимного стержня и клиновой шпильки, sa id зажимной стержень, зажимная головка, клиновидный штифт и взаимодействующая пластина гнезда выполнены с возможностью вызывать относительное боковое перемещение между зажимной головкой и зажимной пластиной, по существу равное ширине поперечного сечения клиновидного штифта в направлении движения боковой пластины.
3. Электрическая вилка и розетка, содержащая контактные элементы вилки и розетки и их корпуса, при этом штепсельный элемент выдвигается относительно своего корпуса и удерживается во втянутом положении, когда элементы не зацеплены, при этом указанные элементы расположены и выполнены таким образом. что, когда они приложены друг к другу, штепсельный элемент выступает из своего корпуса в цепь, устанавливая зацепление с розеточным элементом, и фиксирующие средства, расположенные внутри и отделенные от корпуса вилки, для фиксации вилки в розетке, когда элементы находятся в цепи обеспечивающее зацепление, указанное фиксирующее средство содержит зажимной стержень с зажимной головкой, клиновидный штифт, находящийся в скользящем зацеплении с зажимным стержнем, податливое средство, стремящееся прижать клиновидный штифт к зажимной головке, взаимодействующую гнездовую пластину с отверстием, по существу, поперечное сечение соединения рабочих частей прижимного стержня и клиновой шпильки, а также защитного элемента в корпус вилки, при этом указанный защитный элемент имеет сквозные отверстия, через которые проходят контактный элемент вилки, прижимной стержень с зажимной головкой и клиновидный штифт, и этот экран скрывает контактный элемент вилки при втягивании в корпус вилки.
4. Вилка электрическая, содержащая контактный элемент вилки и корпус для него, зажимной стержень с зажимной головкой, клиновидный штифт, соединенный с возможностью скольжения с зажимным стержнем для совместного с ним движения, элемент, скользящий в корпусе вилки и поддерживающий зажим стержень и штекерный контактный элемент, элемент торцевой стенки, закрепленный на корпусе штекера и имеющий сквозные отверстия для прохода штекерного контактного элемента и прижимного стержня вместе с расклинивающим штифтом, податливое средство, стремящееся разъединить торцевой элемент и скользящую элемент для отвода штекерного контактного элемента относительно корпуса, а также смещения клинового штифта в сторону зажимной головки, благодаря чему при приложении давления к скользящему элементу против действия податливого средства штекерный контактный элемент и зажимной стержень соединяются вместе с клиновидным штифтом выступают из элемента торцевой стенки, и ограничительные средства для остановки движения вперед клиновидного штифта после заданное расстояние его перемещения.
5. Электрическая вилка и розетка, содержащая контактные элементы вилки и розетки и кожухи для них, при этом штепсельный контактный элемент может выдвигаться относительно его кожуха и удерживать во втянутом положении, когда элементы не зацеплены и находятся в выступающем положении. положение, когда контактные элементы приложены друг к другу, и средства, расположенные внутри корпуса вилки и отделенные от него, для втягивания и выдвижения контактного элемента вилки и для блокировки указанного элемента в розетке, указанные средства включают в себя зажимной стержень с зажимной головкой , клиновидный штифт, соединенный с возможностью скольжения с прижимным стержнем для совместного с ним движения, элемент, скользящий в корпусе вилки и поддерживающий прижимной стержень и контактный элемент вилки, элемент торцевой стенки, закрепленный на корпусе вилки и имеющий отверстия для прохода штепсельный контактный элемент и прижимной стержень вместе с расклинивающим штифтом, податливым средством между скользящим элементом и элемент торцевой стенки, стремящийся разделить элемент торцевой стенки и скользящий элемент для отвода штекерного контактного элемента относительно его корпуса и смещения клиновидного штифта к -.
блокируют прижимную головку, при этом при приложении давления к скользящему элементу против действия податливых средств штекерный контактный элемент и прижимной стержень вместе с клиновым штифтом выступают из элемента торцевой стенки; перемещение клиновидного штифта после заданного расстояния его перемещения, и взаимодействующая гнездовая пластина, имеющая сквозные отверстия для приема штекерного контактного элемента, зажимного стержня с зажимной головкой и клиновидного штифта, отверстие для приема S-образного зажимного стержня с зажимная головка и клиновидный штифт, по существу равные поперечному сечению соединения зажимного стержня и клиновидного штифта, причем указанный клиновой штифт при наложении элементов друг на друга предотвращает выдвижение зажимной головки через соответствующее отверстие гнездовой пластины, когда сжатые податливые средства высвобождаются, тем самым фиксируя вилку и розетку вместе.
6. Электрическая вилка и розетка, содержащая контактные элементы вилки и розетки и кожухи для них, причем штепсельный контактный элемент выдвигается относительно его кожуха и удерживает во втянутом положении, когда элементы не зацеплены и находятся в выступающем положении.
положение, когда контактные элементы приложены друг к другу, и средства, расположенные внутри корпуса вилки и отделенные от него, для втягивания и выдвижения контактного элемента вилки и для блокировки указанного элемента в розетке, указанные средства включают в себя зажимной стержень, элемент, подвижный в корпусе вилки и поддерживающий прижимной стержень и контактный элемент вилки, элемент торцевой стенки, прикрепленный к корпусу вилки, клиновидный штифт, средства для поддержки указанного клиновидного штифта с возможностью скольжения относительно зажимного стержня, указанный стеновой элемент имеет сквозные отверстия для проход заглушки и зажимного стержня и для установки с возможностью скольжения упомянутых опорных средств, податливых средств между торцевой стенкой me: ib er и скользящий элемент, стремящийся разъединить упомянутые элементы для отвода штепсельного контактного элемента относительно его корпуса и смещения клиновидного штифта в сторону зажимной головки, в результате чего при приложении давления к скользящему элементу против действия податливого средства, контактный элемент штекера и прижимной стержень вместе с клиновидным штифтом выступают из элемента торцевой стенки, ограничительные средства на указанных опорных средствах расположены так, чтобы входить в зацепление с соответствующим упором внутри корпуса штекера для остановки перемещения вперед клинового штифта после прохождения заданного расстояния.
в то время как штекерный контактный элемент и зажимной стержень продолжают свое движение вперед в ответ на продолжающееся сжатие податливого средства, и взаимодействующая гнездовая пластина, имеющая сквозные отверстия для приема штекерного контактного элемента, зажимного стержня с зажимной головкой и клиновидная шпилька, отверстие для приема зажимного стержня с прижимной головкой и клиновидная шпилька должны быть в основном поперечного сечения соединения прижимного стержня и клиновидной шпильки, указанная клиновидная шпилька при наложении элементов друг на друга предотвращает выдвижение зажимной головки через соответствующее отверстие в пластине при освобождении сжатых податливых средств , тем самым зафиксировав вилку и розетку вместе.
6 7. Электрическая вилка и розетка, содержащая контактные элементы вилки и розетки и их кожухи, при этом штекерный контактный элемент выдвигается относительно его кожуха и удерживает во втянутом положении, когда элементы не зацеплены и находятся в выступающее положение, когда контактные элементы приложены друг к другу, и средства, расположенные внутри корпуса вилки и отделенные от него, для втягивания и выдвижения контактного элемента вилки и для блокировки указанного элемента в розетке, указанные средства включают в себя зажимной стержень, элемент скользящий в корпусе вилки и поддерживающий зажимной стержень и контактный элемент вилки, элемент торцевой стенки, прикрепленный к корпусу вилки, клиновидный штифт, втулочный элемент, окружающий зажимной стержень и поддерживающий указанный клиновой штифт с возможностью скольжения относительно зажимного стержня, стеновой элемент, имеющий сквозные отверстия для прохода штекерного контактного элемента и для установки с возможностью скольжения гильзового элемента с зажимом стержень и клиновидный штифт в нем, пружинное средство между элементом торцевой стенки и скользящим элементом, стремящееся разъединить указанные элементы для отвода штекерного контактного элемента относительно его корпуса и смещения клиновидного штифта к зажимной головке, в результате чего при приложении давления на элемент скольжения против действия пружинных средств, штекерный контактный элемент и зажимной стержень выступают из элемента торцевой стенки, при этом указанный элемент втулки расположен для зацепления с элементом скольжения после его заданного смещения вперед и для перемещаться вперед вместе с клиновидным штифтом, выступ на элементе втулки, расположенный так, чтобы упираться в элемент торцевой стенки после заданного расстояния перемещения элемента втулки для остановки его дальнейшего перемещения, а также клиновидного элемента, в то время как штекерный контактный элемент и зажимной стержень продолжает свое движение вперед в ответ на продолжающееся смещение вперед скользящего элемента, а боковое взаимодействующая пластина с возможностью скольжения, имеющая сквозные отверстия для приема штекерного контактного элемента, прижимного стержня с прижимной головкой и клиновидной цапфой, при этом отверстие для приема прижимного стержня с прижимной головкой и клиновидной цапфой находится по существу в поперечном сечении — сечение рабочих частей зажимного стержня и расклинивающего штифта, при этом указанный зажимной стержень, зажимная головка и расклинивающий штифт и взаимодействующая пластина гнезда расположены так, чтобы вызывать относительное поперечное перемещение между зажимной головкой и гнездом, по существу, равное ширине поперечного сечения расклинивающая шпилька в di9противодействие движению боковой пластины, указанной клиновой шпильки, при наложении элементов друг на друга, препятствуя отводу зажимной головки через соответствующее отверстие пластины гнезда при освобождении сжатых пружинных средств, тем самым фиксируя штепсельную розетку и элементы вместе .
