Выкатные ворота – Устройство откатных ворот своими руками

Откатные ворота своими руками пошаговая инструкция сайта vorotnetв Москве

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 — 20 м.

12. Труба 40*20 — 20 м.

13. Труба 60*60 — 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска — 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель — 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт — 1 баллончик.

Что касается подбора комплектующих для откатных ворот, они бывают нескольких видов, в зависимости от веса и длины проема Ваших ворот и имеет стандартный комплект:

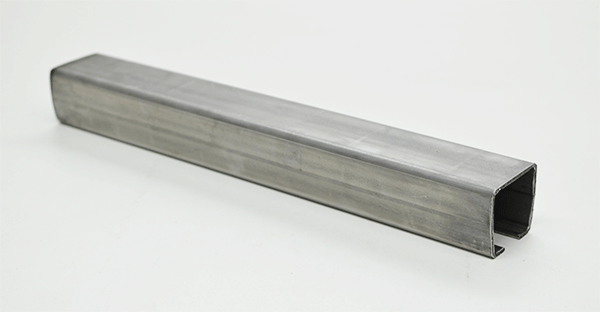

• консоль (она же балка, направляющая) — это основа всей системы, это рельс, внутри которого располагаются ролики, благодаря чему, створка ворот может сдвигаться
• две роликовые каретки крепятся на фундаменте, сами ролики находятся внутри консоли
• верхний ролик не дает полотну ворот раскачиваться, удерживает его в строго вертикальном положении
• концевой ролик  не дает створке провисать в закрытом положении, фиксирует её
• верхний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
• нижний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
• заглушки для консоли защищают консоль от грязи, пыли, песка и влаги

Автоматика для откатных ворот выполняет функцию автоматического открытия и закрытия Ваших ворот. Это не является обязательным элементом откатных ворот, скорее это шаг в сторону Вашего личного комфорта. В первую очередь, у владельца автоматических откатных ворот отсутствует необходимость покидать машину для того, чтобы открыть ворота. И, неважно, ливень, снег, град или маленький дождик, автоматика для откатных ворот избавит владельцев от необходимости возиться с открытие ворот. Чтобы в будущем у Вас не возникло никаких проблем с Вашими откатными воротами, лучше заранее побеспокойтесь о правильном выборе автоматики. Так же, как и в выборе коплектующих для откатных ворот, выбор автоматики зависит от веса и длины ваших ворот, а так же от частоты использования ворот. От этого будет зависеть то, какой мощности Вам необходим привод. Также обратите внимание на различные функции, которыми обладают различные электроприводы, сравните материалы, из которых сделаны детали механизма и корпуса. Стандартный комплект автоматики включает в себя:

• Электропривод – двигатель, который приводит створку ворот в движение
• Зубчатая рейка – передает движение с привода на сами ворота, крепится к створке ворот
• Фотоэлементы – заботятся о безопасности Вас и Вашего автомобиля, определяя помеху в створке ворот. Если будет обнаружен какой-либо объект, ворота остановятся, и начнут двигаться в противоположную сторону
• Пульт управления — служит для подачи команд на открытие-закрытие ворот
• Сигнальная лампа – оповещает об ошибках в работе откатной системы, а также о ее движении

Теперь, можно перейти к описанию работ. Итак, первым делом нужно рассчитать вес и размер будущих откатных ворот. Как упоминалось выше, это крайне важно, поэтому отнестись к этому нужно серьезно. Воспользуйтесь правилом «семь раз отмерь – один отрежь». Дело в том, что чем тяжелее будут ворота, тем более прочную и дорогой комплект фурнитуры для откатных ворот и более мощный электропривод вам нужно будет заказывать. От размера створки ворот зависит то, какой длины консоль Вам понадобится. Ширина проема откатных ворот рассчитывается в зависимости от того, какой у Вас автомобиль (легковой, грузовой) и от того насколько широкая улица. Лучше всего поставить две палки и попробовать заехать между ними со стороны улицы – получилось, значит, примерно, таким и должен быть заезд, а если вы сбили одну из палок, проезд лучше расширить. Получив размеры ширины проёма, Вам необходимо вычислить размер противовеса ворот, для этого воспользуйтесь простой формулой: (половина от 100% ширины проёма ворот это и есть размер противовеса). И так если длина проёма ворот составляет 4 метра, то длина противовеса 2 метра, а длина всего полотна ворот составляет 6 метров.

Подготовка опорных столбов

Необходимо установить правильно опорные столбы, к которым в свою очередь будут крепиться откатные ворота. Опорный столб, может быть какой угодно — это может быть кирпичный или бетонный столб, швеллер, дубовый брус и т.д. Рекомендуем — бетонировать столб (на глубину промерзания грунта) от 1м, столбы устанавливаем под уровень, затем заливаем раствором. В кирпичных и бетонных столбах необходимо предусмотреть металлические закладные по 3 штуки на каждом из столбов, равномерно расположить, примерно, на расстоянии от края по 10 см со стороны проема. Самый оптимальный размер такой закладной 10 х 10 см. и она должна быть расположена «заподлицо» с отделкой столба.

На опорные столбы со стороны ворот закрепляем вертикально трубы 60 х 60 (фальш-столбы) по высоте полотна плюс 10 см. Фальш-столб возле фундамента называется боковым и может быть выполнен в виде рамы, противоположный ему — приёмным или разгрузочным, так как он принимает и удерживает полотно между открываниями. К боковому столбу на нужной высоте прихватываем поддерживающую планку с роликами.

Фундамент для откатных ворот

Для заливки фундамента под основание откатных ворот нужно вырыть яму со стороны отката ворот. Её длина должна составлять 50% от ширины проема ворот, то есть, если ширина проема Ваших ворот 4 м., то длина ямы под фундамент должна составлять 2 м.. Ширина ямы должна быть не менее 40 см, а глубина, как указано выше, должна  превышать на 200 мм критическую глубину промерзания, это, примерно, 1,3 м, то есть, глубины 1,5 м под фундамент будет достаточно.

Далее, займемся закладной конструкцией для откатных ворот. Вам нужен швеллер 16 — 20см. шириной, а так же арматура сечением 10 — 12 мм. Выберите ровную площадку. Установите швеллер так, чтобы он лежал на ребре. Нарежьте шлифмашинкой или болгаркой арматуру отрезками 1,2–1,5 м., получатся так называемые «ножки». Далее, привариваем «ножки» к внутренней стороне полок швеллера. Но для большей прочности, советуем Вам обварить ножки закладной вертикальными прутьями. Установите закладной элемент фундамента для Ваших откатных ворот в подготовленное место по уровню, «ножками» вниз. Его верх должен идеально совпадать с уровнем заезда(«0» участка).
Если все правильно, можно приступать к бетонированию. Фундамент под откатные ворота должен выстаиваться, не менее недели, а по строительным нормам и правилам (СНиП) — один месяц, а если быть точнее 28 дней.

Внимание! В случае, если Вы захотите предусмотреть установку автоматики для откатных ворот, то под проезжей частью вам будет необходимо проложить кабель силовые и сигнальные кабеля

Проведение электропроводки под автоматику для откатных ворот

Для электропроводки Вам понадобится:

— силовой кабель 3х1,5 в уличном исполнении (для питания привода ворот), длиной от электрического щита до точки установки привода

— сигнальный кабель 2х0,5 с усиленной изоляцией, чтобы подключить фотоэлементы и сигнальную лампу (длина определяется на месте установки ворот)

— стандартный телевизионный кабель, соединяющий приёмное устройство с выносной антенной (длину определяет расстояние от антенны до радиоприёмника) в случае ее установки

— гофрированная ПНД труба диаметром от 20 до 32 мм, для прокладки кабелей под землёй.

   В случаях, когда вы колеблетесь, оснащать или не оснащать свои ворота приводом, подводящие кабеля рекомендуется заложить. Так как, после заливки фундамента, скрытая закладка кабелей потребует больших дополнительных затрат.

Вывод электрического кабеля в гофре, необходимо произвсети на расстоянии не менее 50 см от проема ворота(на эскизе отмечено буковкой «А»), и в 5-7 см от швеллера в бетоне(расстояние «Б»). В эту же точку необходимо свести кабеля с фотоэлементов и сигнальной лампы.

Изготовление ворот

 Пока выстаивается фундамент, можно заняться изготовлением полотна откатных ворот. Подготовьте ровную площадку (место сборки). Разметьте на ней прямоугольник 6 х 2 метра, и, начиная с любого угла, забейте в землю 6 деревянных упоров по контуру прямоугольника. Воспользуйтесь уровнем, чтобы выровнять упоры друг относительно друга в горизонтальной плоскости и сделайте контур из жестких, деревянных или металлических лаг. Укрепите получившуюся конструкцию саморезами.

Используя шлифмашинку,  разрежьте профильные трубы 60х40х2 (для конструкции рамы) под необходимые вам размеры. Должны получиться нижний (базовый) горизонтальный профиль и верхний, два вертикальных профиля, и профиль противовеса согласно произведенным расчетам. Зафиксируйте друг относительно друга точечной сваркой в местах соединений элементы рамы, и рулеткой проверьте диагонали получившейся конструкции. Размер диагоналей должен быть одинаков. Еще проверьте угольником углы 45 и 90 °. Если отклонений по углам и диагоналям рамы нет, проварите места соединений элементов рамы сплошным сварочным швом. Места соединений рамы после сварки должны стать герметичными.

Далее, укрепим полотно откатных ворот рёбрами жесткости (внутренний каркас рамы). Используя шлифмашинку (болгарку), разрежьте согласно вычисленным размерам профильные трубы  40х20х2, предназначенные стать рёбрами жесткости и местами крепления зашивки откатных ворот. Резать необходимо таким образом, чтобы после сварки места соединений стали герметичны.. Строго придерживайтесь размеров. Зафиксируйте профильные трубы в местах соединений при помощи точечной сварки, и приступайте к измерениям. Проверяются диагонали конструкции рамы и углы 45 и 90°.

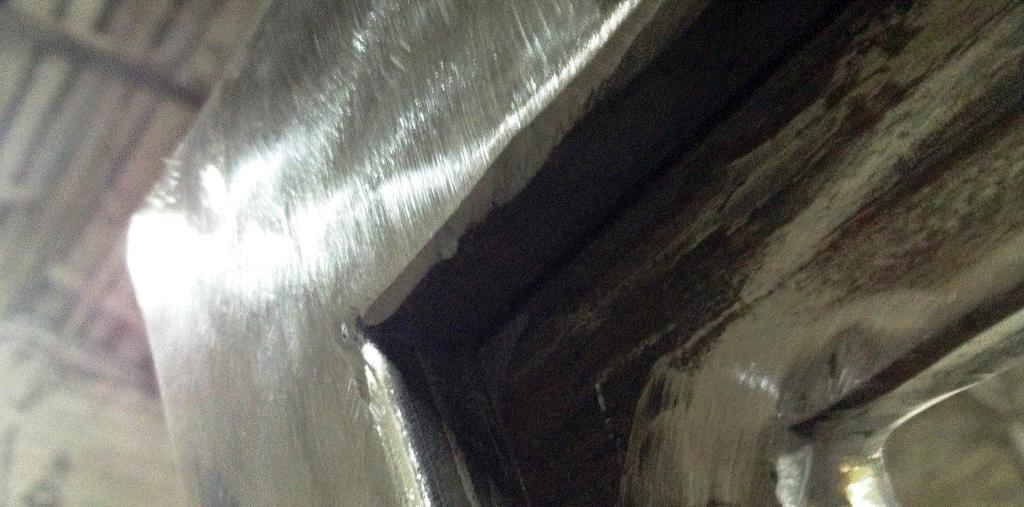

Если отклонений нет, места соприкосновения рёбер жесткости и силовой рамы приварите короткими по 15 мм швами с шагом до 500 мм. Загладьте все сварочные швы на полотне ворот шлифмашинкой.

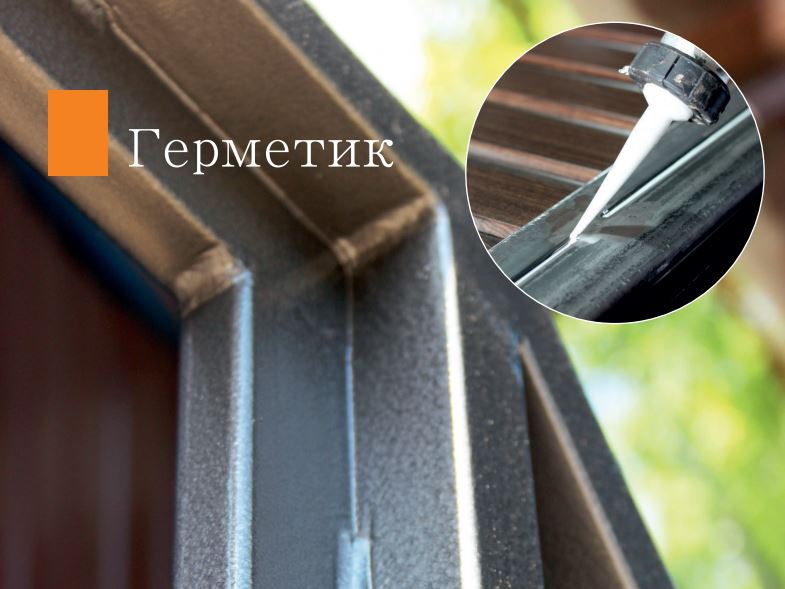

Не забудьте замазать получившиеся зазоры между основной рамой и внутренним каркасом силиконовым герметиком. Обеспечьте нормальную гидроизоляцию Вашей конструкции, не забыв о сварочных швах. В последнюю очередь, выполните грунтовку и покраску полотна откатных ворот.

Мы рекомендуем использовать алкидную эмаль или краску фирмы Хамрайт (Hammerite). Наносите не менее 2-х слоев до полного высыханием между слоями.

Когда рама ворот высушена, ее можно зашивать. Для этого используют самые разные материалы в зависимости от личных предпочтений. Профнастил используют чаще всего, он легок и удобен в установке.

Монтаж откатных ворот

На заранее подготовленном фундаменте для откатных ворот (швеллер) размещаем роликовые каретки как можно дальше друг от друга. Нужно помнить, что накатной ролик (концевой ролик) имеет размер, примерно 150 мм, поэтому ближнюю к проему каретку отодвигаем, учитывая это расстояние в 150 мм, а каретку, которая дальше от проема тоже выставляем таким образом, что бы она не выбила заглушку с другой стороны направляющего рельса при закрытии ворот.

Далее, одеваем раму откатных ворот на роликовые каретки и выставляем откатные ворота по уровню. Платформы кареток слегка прихватываются сваркой к швеллеру. Прокатите полотно ворот до конечных положений открытого и закрытого проёма ворот. Если возникают трудности с полноценным открытием или закрытием проёма ворот, сбейте болгаркой прихваты и внимательно скорректируйте расстояние от правого или левого краёв швеллера до опорных роликовых тележек.

Многие люди, решившие изготовить раздвижные ворота своими руками, пытаются крепить роликовые тележки к швеллеру не при помощи сварки, а при помощи шпилек и гаек (благо в роликовых тележках предусмотрены отверстия под шпильки). Стоит ли игра свеч? Так обычно поступают люди, делающие первые раз в своей жизни самодельные откатные ворота. Они считают, что в этом случае роликовые тележки можно регулировать, снимать и т.п. Вы столкнетесь с большим объемом работ (сверление швеллера, нарезания резьбы, очень точная установка швеллера и т.п.). Плюс из-за малейшей ошибки (отклонение на несколько миллиметров) потратите на сварку целые дни возни над шпильками! И будете вынуждены просто срезать шпильки и приварить ролики непосредственно к фундаменту для откатных ворот. Просто не стоит заваривать ролики для ворот в труднодоступным местах, куда затруднен доступ маленькой болгаркой. При необходимости снять или передвинуть роликовую тележку подрезаем сварной шов и сдвигаем ролики в нужном направлении. Процесс можно повторять много раз без малейшего ущерба для механизмов ворот. Да, использование шпилек эстетичнее и правильнее, но очень редко используется из-за высокой точности установки фундамента под откатные ворота.

С нашей точки зрения, лучше использовать компромиссный вариант — готовые площадки со шпильками под ролики для откатных ворот. Площадки привариваются к фундаменту для откатных ворот при помощи сварки, а сами ролики для откатных ворот крепятся к площадке при помощи шпилек и гаек. Это немного дороже, но избавляет Вас от ненужной возни и затрат времени.После того, как вы убедились в правильности установки кареток обвариваем платформы кареток полностью, важно добиться желаемого результата (отсутствие перекосов, правильное положения ворот в уровне).

Пластину с поддерживающими роликами привариваем к опорному столбу, и регулируем крепление роликов таким образом, что бы зазор с каждой стороны от створки ворот составлял 2-3 мм.

Затем необходимо вставить накатной ролик (концевой ролик) и привариваем нижний уловитель. Нижний улавливатель крепится так, что бы он был на 3-4 мм выше концевого ролика в направляющей, которая еще не вошла в ловитель. Это необходимо для разгрузки роликовых кареток.

Верхний улавливатель крепят на высоте 1,6-1,8 метра, что бы фиксировать створку сверху, от ветра или от вандалов.

   И последнее – наденьте заглушки на торцы консоли, чтобы защитить ее от попадания влаги и мусора внутрь нее.

   Всё, ваши ворота готовы к использованию.

   Таким образом, сделав откатные ворота своими руками, вы выигрываете сразу по многим пунктам:

• Вы экономите свои деньги
• Вы приобретаете только качественные комплектующие для откатных ворот, потому что выбираете их лично, опираясь только на свое желание добиться желаемого результата, а, не исходя из того, что завалялось на складе у посредников
• Вы проводите все работы качественно и вдумчиво, потому что делаете все для себя.

vorotnet.ru

Откатные ворота своими руками: пошаговая инструкция

Содержание статьи

Классификация откатных ворот

Существует несколько типов конструкций, которые почти не отличаются по эксплуатационным параметрам, но имеют принципиальную разницу конструктивных элементов.

Откатные ворота имеют достаточно сложную конструкцию

Важно. Устанавливать автоматическую систему управления на откатные ворота рекомендуется уже после начала их эксплуатации и реальной проверки функциональности.

Настоятельно не рекомендуется делать все сразу, а поставить вначале ворота с ручным приводом. Если время подтвердило правильность принятых решений и точность монтажа, нет проблем с открыванием/закрыванием, конструкции имеют необходимую прочность и устойчивость в различных положениях полотна, то можно монтировать привод автоматического управления.

Привод откатных ворот

Таблица. Разновидности конструкций откатных ворот.

Тип откатных ворот	Технические характеристики и особенности решений
Подвесные	Над проемом устанавливается металлическая балка, длина ее превышает две ширины ворот. Створки подвешиваются к балке на роликах. Преимущества – существуют большие поля допусков по размерам, что значительно облегчает процесс изготовления и монтажа. Не требуется изготавливать отдельные детали с большой точностью. Кроме того, такие ворота без проблем можно монтировать вместо существующих распашных. Недостатки – ограничение высоты проезда и проблемы с дизайном. Верхний рельс с тележками значительно ухудшает внешний вид ограждения участка.
Рельсовые	Самая простая в изготовлении конструкция: рельс устанавливается на земле, полотно ворот передвигается по нему на колесиках. Такая система не требует много места для открывания, во время изготовления используется минимальное количество металла, нет надобности заливать специальные фундаменты. Недостаток – рельс необходимо постоянно очищать от загрязнений, в зимний период времени из-за больших снежных заносов или обледенения возникают значительные трудности при открывании/закрывании.
Консольные	Очень распространенная конструкция, имеет отличные эксплуатационные показатели, но довольно сложная в изготовлении. Рельсы консоли могут устанавливаться в верхней, средней или нижней части ворот. Каждый вариант имеет свои сильные и слабые стороны. Для обеспечения устойчивости конструкции надо готовить специальный фундамент под консоль. Ворота передвигаются на неподвижных роликовых тележках, которые устанавливаются внутри консоли. Такая компоновка предупреждает попадание снега и загрязнений между движущимися частями, что исключает появление проблем при открывании/закрывании ворот.

По количеству створок есть два варианта.

1. Моноширма. Створка цельнометаллическая, движется лишь в одну сторону. Недостаток – большая масса немного усложняет процесс открытия/закрытия из-за значительного момента инерции.

   Откатные ворота с моноширмой — самый распространенный вариант
2. Двустворчатые ворота. Полотно состоит из двух половин, которые двигаются в противоположные стороны. За счет снижения массы уменьшаются начальные усилия. Недостаток – требуется обустройство двух фундаментов и двойной комплект дорогостоящих направляющих и иных комплектующих.

   Двустворчатые конструкции требуют установки двух приводов

Конкретный выбор нужно делать после внимательного анализа особенностей приусадебного участка, существующего вида ограждений, финансовых возможностей и наличия опыта выполнения довольно сложных работ по различным специальностям.

Цены на различные виды комплектующих для откатных ворот

Комплектующие для откатных ворот

Пошаговая инструкция по изготовлению откатных ворот

Для примера мы рассмотрим самый надежный и качественный вариант – консольный с нижней установкой рельсы. Ворота состоят из нескольких конструктивных элементов, каждый из них необходимо делать отдельно.

Расчет параметров откатных ворот

Изготовление направляющей

Это самый нагруженный элемент, его рекомендуется делать из профильной трубы 60×60 мм с толщиной стенки 4 мм. В нашем случае длина направляющей 6 м, из них 4 м ширина створки и 2 м длина, которая постоянно располагается на тележках (противовес). Если у вас размеры меньше, то допускается использовать прокат с толщиной стенки в пределах 2 мм.

Для направляющей нужно брать профильную трубу с толстыми стенками

Шаг 1. Главная сложность – прорезать максимально ровный паз для кареток. Ширина паза 1,5 см, размер выбирается с учетом, что подшипники монтируются на металлическую плиту толщиной 0,8 мм, паз должен по ним перемещаться без заеданий. В связи с тем, что пропилить болгаркой идеально ровную линию невозможно, делайте запас по размерам. Пропил делается в определенной последовательности.

1. Подготовьте площадку, вам ничто не должно мешать, прокат рекомендуется расположить на оптимальной для работы болгаркой высоте.
2. Проведите две параллельные линии на плоскости трубы, работайте фломастером или карандашом. Линии должны располагаться симметрично посередине проката.
3. Подготовьте болгарку, закрепите тонкий диск соответствующего диаметра, толщина минимальная. Знайте, что чем меньше толщина диска – тем легче процесс пропила. В итоге линия более ровная, вероятности ошибок минимизируются
4. Пройдите первый раз по линиям без разрезания, должны остаться только небольшие углубления. Дело в том, что во время полного пропила образуется много мелких металлических опилок. Они засыпают проведенные линии, что усложняет процесс и повышает вероятность отклонения от заданных параметров. Небольшие углубления видны всегда.
5. Очень аккуратно прорежьте паз, при необходимости подровняйте кромки, уберите заусеницы.

Изготовление выреза под каретки

Шаг 2. Приварите основание ворот к направляющей. Для каркаса рекомендуется использовать прямоугольную трубу 40×20 мм. Выставьте ее точно по линии оси направляющей, зажмите струбцинами, еще раз проверьте положение. Сварите оба элемента. Помните, что струбцины не смогут удержать детали от искривления, возникающего при остывании сварных швов. Для исключения вероятности появления проблем надо немного наживлять элемент с одной стороны, длина шва не боле 0,5 см, только после этого можно накладывать длинный шов с противоположной стороны направляющей. Небольшой шов позволяет выровнять положение деталей.

Перед свариванием детали зажимают струбцинами

Дина швов примерно 5 см, шаг между ними ≈ 50 см. Основание дополнительно усилит направляющую и уменьшит угол изгиба из-за вертикальных нагрузок. Но главную функцию берет на себя угловая распорка, о ней мы поговорим немного ниже по ходу изготовления. Торец основания сместите на 3 см от конца направляющей, это связано с особенностями конструкции роликов. У вас могут быть свои нюансы, влияющие на этот параметр.

Торец основания смещается на 3 см по длине направляющей

Цены на различные виды профильных труб

Труба профильная

Изготовление кареток

На каретках держится вес конструкции, направляющая скользит по подшипникам. Операции требуют практического опыта выполнения различных слесарных работ, а не только сварочных. Детали должны иметь высокую точность, в противном случае резко ухудшается их функциональность, с откатными воротами появляются серьезные проблемы. В сложных случаях придется все переделывать. Несущий каркас кареток делается из металла толщиной 8 мм ширина в пределах 10 мм. Конкретные значения практического влияния не имеют, в дальнейшем с учетом высоты кареток немного корректируются положения консоли.

Конструкция каретки для откатных ворот

Подшипники в нашем случае размещаются на расстоянии 180 мм по осям. Чем шире каретки, тем плавней ход откатных ворот и выше их устойчивость во время передвижения. Каретки следует изготавливать по определенному алгоритму.

Шаг 1. На металле сделайте разметку расположения подшипников, просверлите отверстия под их оси. Сделайте вначале отверстия диаметром 6 мм, а затем увеличьте их до Ø 20 мм. Большие отверстия ручной дрелью не сделать: или сверло сгорит, или дрель выйдет из строя, или отверстия получатся не круглыми, а овальными. Пока полосу не разрезайте на короткие части, длинную намного легче высверливать.

Заготовка для каретки с высверленными отверстиями

Шаг 2. Разрежьте металл болгаркой по размерам корпуса каретки.

Обрезка металлической пластины выполняется после сверления отверстий под оси

Шаг 3. Из уголка 60×60 мм подготовьте основания. Если есть желание ворота приблизить ближе к опоре, то можно отверстие для кареток сдвинуть вперед. За счет этого конструкция укорачивается и может смещаться при установке.

Основание для кареток изготавливается из уголков

Шаг 4. В подготовленное отверстие вставьте ось для подшипника. Ее можно сделать из любого круглого металла подходящего диаметра. Внимательно проверьте размер, он должен немного превышать параметры внутренней обоймы подшипника, технические характеристики даны немного ниже.

Установка осей для подшипников

Шаг 5. Точно перпендикулярно выставьте их на деталях и прочно приварите. Не забывайте, что сварка тянет элементы, предварительно наживляйте, а лишь затем накладывайте сплошной шов.

Оси должны быть приварены строго перпендикулярно

Теперь осталось собрать все детали каретки. Выставьте их на ровной поверхности, проверьте положение и прочно сварите в единую конструкцию.

Так выглядит готовая каретка

В нашем случае для каретки требуются подшипники 204, размер 47(внешний диаметр)×20 (внутренний диаметр)×14 (ширина обоймы) мм. Покупайте только закрытые. Если подшипники отечественного производства, то надо аккуратно вынуть уплотнение и наполнить обойму смазкой. Импортные подшипники вскрывать не надо, там качество значительно выше.

При необходимости подшипники нужно открыть и тщательно смазать

Шаг 6. Прикрутите к механизму регулировочные болты с гайками и контргайками. Болты не менее М16, на них воздействуют большие нагрузки. Длина болтов примерно 10 см, это увеличит возможности регулировок.

В отверстия вкручиваются регулировочные болты

Шаг 7. Установите каретку на закладную плиту, отрегулируйте их длину таким способом, чтобы все четыре головки располагались в одной плоскости. Приварите болты.

Закладная плита с приваренными болтами

Практический совет. Рассверлите отверстия под болты до диаметра 20 мм. Размеры болтов 16 мм, лишнее пространство даст возможность регулировать положение откатных ворот еще в одной плоскости: приближать/удалять от столбов.

Уберите болгаркой потеки металла и шлак, очистите от ржавчины и покрасьте поверхности изделия. Кареток надо две штуки, вторая делается аналогично.

Собранные каретки следует покрасить для защиты от коррозии

Сборка ворот

После высыхания кареток можно приступать непосредственно к сборке ворот.

Схема откатных ворот

Процесс сборки достаточно прост, хотя и требует немало физических усилий.

Заливка фундамента для откатных ворот

Шаг 1. Работы начинаются с установки направляющей. Выполняется это в несколько этапов.

1. Установите на забетонированный швеллер сделанные каретки, выставьте их по веревке по линии к противоположному столбу ограждения.
2. Наденьте на механизмы направляющую откатных ворот, несколько раз продвиньте ее на максимальную длину влево/вправо, проверьте плавность хода.
3. Выставьте направляющую по горизонтали, обратите внимание на положение при максимальном закрывании ворот, в этом месте конструкция всегда будет немного прогибаться.
4. Несколько раз проверьте положение и функциональность каждого элемента. Все в норме – прихватите их к закладной. Пока прочно не приваривайте. Во время дальнейшего монтажа могут появляться неожиданные проблемы, требующие корректировок.

Направляющая с каретками устанавливается на фундамент

Шаг 2. Максимально откройте ворота, зафиксируйте положение и приступайте к сварке каркаса. Высота и длина вам уже известна. Подготавливайте прокат нужной длины и постепенно создавайте каркас. Работать намного проще с помощью струбцин, они довольно надежно удерживают элементы, нет надобности обращаться за помощью к третьим лицам. Процесс сварки стандартный, вначале с одной стороны детали прихватываются, затем свариваются с обратной и только после этого усиливаются в месте прихватки.

Сварочные швы накладываются за 2-3 подхода, чтобы избежать деформации рамы

Шаг 3. Со стороны кареток надо сделать противовес, его мы предусмотрели еще на стадии изготовления направляющей. Длина противовеса 2 м, к торцу направляющей и углу каркаса ворот приварите распорку. Это обязательный элемент ворот, в противном случае они сильно прогибаются, что сделает невозможной эксплуатацию конструкции.

К раме должен быть приварен противовес

Зачистите все швы и покрасьте металлические поверхности особо устойчивой эмалью для внешних работ.

Шаг 4. Поставьте на место поддерживающие ролики и уловители ворот. Поддерживающие элементы монтируются рядом с каретками на вертикальной опоре. Они не дают возможность воротам отклоняться от вертикального положения. Для них можно использовать обыкновенные колесики, желательно резиновые – конструкция будет меньше шуметь при движении ворот. Из куска угольника сделайте кронштейн, предусмотрите возможность регулировки.

Ролики и самодельный кронштейн из уголка для их крепления

Уловители можно изготовить таким образом.

1. Подберите к подшипнику соответствующего размера ось и втулки. Сам подшипник должен помещаться внутри направляющей, а его ширина быть уже прорези.
2. Из куска профильной трубы болгаркой вырежьте корпус. Приварите к нему втулки подшипника.
3. К верхней части корпуса приварите еще одну трубу для увеличения жесткости.
4. Вставьте конструкцию в направляющую и основание ворот, затяните фиксирующую гайку.

Изготовление и установка уловителя

Ролик одновременно ограничивает максимальное открывание ворот и не позволяет им соскакивать с кареток.

Шаг 5. Из трубы 80×80 сделайте опору ворот. Она приваривается внизу столба, вовнутрь при закрытии заезжает подшипник. Для облегчения дно немного загибается под углом вниз. Для минимизации ударных нагрузок рекомендуется закрепить кусок резиновой ленты. Сразу зафиксируйте верхний уловитель плоскости створки, делается он элементарно из любого подручного металла подходящих размеров.

Опора из профильной трубы 80х80 мм

Немного приоткройте ворота и отрегулируйте положение створки таким образом, чтобы в закрытом положении они приподнимались примерно на 1–2 мм. Это снимет длительные статические нагрузки на раму и предотвратит ее деформацию. Теперь осталось придумать замок и ручки. Можно купить и заводские, но их довольно сложно устанавливать. Кроме того, еще на стадии изготовления каркаса надо подбирать трубу соответствующего размера, в противном случае замок не спрячется внутрь ворот.

Завершающий этап — установка замка и ручки

Каркас можно обшивать металлическими листами, деревянными планками или натягивать на него металлическую сетку. Окончательное решение зависит от ваших предпочтений. Единственная рекомендация – не увеличивайте намного массу раздвижных ворот тяжелыми материалами.

Для обшивки ворот лучше всего подходит профнастил

Цены на популярные модели откатных ворот

Откатные ворота

Видео — Откатные ворота своими руками: пошаговая инструкция

remont-book.com

главные элементы конструкции, изготовление откатных ворот своими руками

Многие владельцы частных домов по достоинству оценили удобную эксплуатацию и преимущества откатных ворот. Основным достоинством конструкции является эргономичность, позволяющая экономить пространство. Как нельзя кстати такие ворота подойдут в том случае, если на участке мало места для их открывания внутрь или наружу. Практически каждый может сделать сдвижные ворота своими руками.

Главные составляющие откатных ворот

Многих интересует – из чего состоят и как сделать откатные ворота своими руками? Главными составляющими такой конструкции являются:

1. Рама – основная часть ворот, которая должна быть устойчивой. Ее размеры зависят от ширины и длины проема. Для изготовления рамы используются профильные трубы из металла или алюминия.
2. Обшивка рабочей поверхности чаще всего делается из надежного и недорогого профнастила. Также можно использовать сэндвич-панели, натуральное дерево, оцинкованные листы, деревянный брус и многое другое.
3. Механизм откатной конструкции состоит из направляющей, верхних и нижних роликов, концевых роликов балки, заглушки на конце направляющей.

Строительные магазины предлагают большой выбор материалов, которые можно использовать для обшивки полотна. Но наиболее популярен профнастил, который отличается прочностью, разными видами и широким спектром цветовой гаммы. Сделанные своими руками из этого материала ворота будут выполнять не только защитную, но и эстетическую функцию.

Как осуществляется движение конструкции?

Полотно откатных ворот движется внутри придомовой территории вдоль ограждения. Движение осуществляется с помощью роликов по приваренной к раме направляющей. Каретки роликов находятся внутри рамы, поэтому надежно защищены от внешнего воздействия.

Расстояние, на которое будет осуществляться откат, надо рассчитать заблаговременно. Также нужно продумать в какую сторону полотно будет двигаться. Въездные пути должны быть свободными, перед воротами не должно быть никаких препятствий. Для удобства въезда и выезда следует продумать направление отката полотна.

Чтобы полотно двигалось легко и свободно, для конструкции следует выбрать качественные направляющие рельсы. Они должны иметь четкие геометрические формы и иметь зеркально ровную поверхность. При покупке направляющей необходимо обратить внимание, чтобы они были оцинкованными и не имели на своей поверхности ржавчин и окалин. Качественные рельсы имеют толщину металла в 3,5-5 мм. Роликовые опоры лучше всего выбирать из металла. Прорезиненные или пластмассовые прослужат недолго.

Сдвижные ворота своими руками без автоматики

Вначале необходимо определиться с размерами конструкции, и подготовить необходимые материалы и инструменты.

Из инструментов понадобится:

• рулетка;
• строительный уровень;
• топор;
• болгарка;
• сварочный аппарат;
• лопата;
• молоток;
• шуруповерт;
• емкость для приготовления бетона;
• гаечные ключи;
• резиновый молоток для регулировки;
• углошлифовальная машина для зачистки ржавчины.

Разобравшись с оборудованием, можно приступать к подготовке стройматериалов.

Для ворот стандартных размеров, проем которых будет составлять 4 метра, понадобится:

1. Бетонный раствор для фундамента. Смесь замешивается в пропорции 1:3:3 из цемента, песка и щебня.
2. Полотно, которое будет обшито профнастилом. Для его изготовления размером в 2х4 метра нужно: 10 м2 профнастила, около 200 саморезов, по 20 метров труб 6х3 и 4х2 см, 5 метров трубы 6х6 см, упаковка электродов, растворитель, краска, грунтовка.
3. Швеллер длиной в ½ ворот, на который будут устанавливаться каретки для роликов. Для укрепления его нижней части понадобится семь-восемь метровых и три под углом отрезков арматуры.

Для ворот другого размера подсчеты необходимо провести самостоятельно. На сайтах многих строительных магазинов есть онлайн-калькуляторы, которые могут в этом помочь.

Строительство бетонного фундамента своими руками

Чаще всего для монолитного фундамента используется силовая рама (швеллер), которая может быть с опорными столбами или без них. В любом случае к столбам забора она крепится заподлицо.

Для широких ворот лучше всего установить два опорных столба, высота которых должна равняться сумме высот ворот и роликовых опор. Если опорные столбы не предусмотрены, то в забор монтируются металлические «закладные».

К силовой раме привариваются метровые отрезки арматуры. Затем для нее подготавливается основание, под которое роется яма шириной в 30 см и глубиной в 1 м. Длина ямы должна составлять ½ часть ширины проема. Бетонный раствор необходимо залить так, чтобы он был на одном уровне с «закладной».

Бетон должен закрепиться и хорошо просохнуть. Для этого понадобится не менее 7 дней. За это время можно подобрать составляющие элементы сдвижных ворот.

Выбор фурнитуры

Фурнитура выбирается под конкретный вес конструкции. Откатные ворота с обшитым профнастилом полотном весят примерно 350-400 кг. Для них необходимо подобрать:

• направляющий рельс;
• концевой и верхние ролики;
• захваты;
• пару роликовых кареток;
• заглушки.

Длина рельса должна составлять 1,5 ширину проема откатных ворот. Если для открывания недостаточно места, или вес ворот до 250 кг, то длина рельса должна равняться 1,3 ширины.

Фурнитуру необходимо выбирать качественную, обращая внимание на то, чтобы все элементы были выполнены аккуратно и упакованы в фирменную коробку.

Сооружение несущей рамы

Своими руками конструкцию изготавливают из металлических труб диаметров в 30-60 мм. С помощью шлифовальной машины или болгарки их сначала нужно очистить от ржавчины, а затем обезжирить и загрунтовать.

Элементы рамы между собой скрепляются с помощью сварочного аппарата. Для максимальной прочности конструкции расстояние между сварными швами должно быть в 25 см.

Из труб диаметром около 20 мм к готовой раме приваривается обрешетка. Она будет являться основанием для обшивки откатных ворот. Располагать обрешетку следует в соответствии с тем, как будут обшиваться ворота. При двустороннем обшивании ее следует расположить в центре, а при одностороннем – с краю.

По окончанию сварочных работ швы обрабатываются болгаркой и покрываются грунтовкой. Каркас красится эмалированной краской для внешних работ. После ее высыхания конструкция обшивается выбранным материалом. Профнастил фиксируется с помощью саморезов.

Установка сдвижных ворот

Монтаж ворот своим руками заключается в установке полотна на подвижную балку. Чтобы оно плавно передвигалось, предусмотрен роликовый механизм, установка которого начинается с примерки направляющих.

Для этого нижние ролики, направляющие и подшипники нужно выставить в открытое положение. Это нужно сделать так, чтобы между крайними роликами и полотном ворот оставалось свободное пространство.

Далее на ролики нужно поместить верхнюю направляющую и выставить их по уровню. Ровно поставленная рама приваривается к фундаменту, а верхняя направляющая – к столбам. Если столбы выполнены из дерева или кирпича, то для установки направляющей можно использовать закладные из арматуры или анкера.

Верхние ролики к направляющей крепятся с помощью сварки или болтов. Крепление на болты позволит в случае необходимости без особого труда заменить сломанный элемент. Приваренные ролики придется отрезать.

Если откатные ворота предполагается использовать для высоких машин, то вместо верхней направляющей рекомендуется установить несколько направляющих вертикальных роликов. Прикрепленные на П-образный профиль с помощью болтов, они будут играть роль направляющей балки и не позволят полотну качаться.

Нижние и верхние уловители устанавливаются после обшивки откатных ворот. Их основной задачей является уменьшение нагрузки на роликовые тележки. Поэтому монтаж уловителей следует делать при полной нагрузке конструкции:

1. Ворота полностью закрываются, и под концевой ролик подводится нижний уловитель. Сделать своими руками это нужно так, чтобы опорная плоскость уловителя была выше концевого ролика.
2. Верхние скобы верхнего уловителя должны соприкасаться с защитными уголками передней кромки полотна.

Аккуратный и точный монтаж своими руками обеспечит надежную эксплуатацию откатных ворот.

Автоматика для выдвижных ворот

Чтобы открытие и закрытие осуществлял электропривод, на конструкцию можно установить автоматику. Для монтажа понадобится:

• дрель;
• сварочный аппарат;
• сверла для металла.

В комплект автоматики входит:

• зубчатая рейка;
• сигнальные лампочки;
• электропривод;
• фотоэлементы;
• пульт д/у.

В первую очередь размечается место установки. После этого можно приступать к монтажу автоматики:

1. Устанавливается и обваривается основание, к которому прикручивается электропривод.
2. Откатные ворота открываются, и по центру шестерни монтируется зубчатая рейка.
3. С помощью сварки рейка приваривается к швеллеру.
4. К рейке прикручиваются механические или магнитные включатели.
5. Согласно инструкции производителя подсоединяется электропривод.
6. Снимается перемычка, и устанавливаются фотоэлементы.
7. На левой стороне конструкции в целях безопасности можно установить сигнальную лампу. Для этого кабель 0,2х0,07 см припаивается к контактам на плате.

При тестировании автоматики следует обратить внимание на световые сигналы. Один элемент должен отдавать его, а другой – принимать. Если на пути луча возникнет какое-либо препятствие, то полотно откатных ворот начнет двигаться назад.

При выборе электропривода для конструкции с автоматикой важно обратить внимание на шестерни редуктора, которые должны быть выполнены из латуни или стали. Концевик лучше выбрать магнитный, так как механический в зимнее время может замерзнуть.

Опыт показывает, что качественно выполненные своими руками сдвижные ворота позволят в значительной степени сэкономить семейный бюджет. К тому же элементы и детали конструкции не являются дефицитным товаром. Их без труда можно приобрести практически в любом строительном магазине.

nashgazon.com

Откатные ворота своими руками: чертежи, схемы, эскизы конструкций

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Различные типы ворот используются для одной и той же цели – ограничение доступа на частную территорию. При выборе изделия можно руководствоваться разными мотивами, но основные – это простота в открывании и закрывании, а также экономия пространства. Роликовые модели соответствуют обеим этим характеристикам, при этом довольно просто смонтировать откатные ворота своими руками: чертежи, схемы, эскизы конструкций легко находятся в интернете.

Сегодня многие владельцы участков устанавливают откатные ворота на въездную зону

Устройство откатных ворот

Откатные ворота могут быть двух видов – роликовые и рельсовые. Первый тип конструкции подразумевает использование роликовых опор и довольно прост в изготовлении. Рельсовые ворота на сегодняшний день считаются устаревшими и используются редко.

Откатные ворота могут использоваться как для приватных так и для общественных участков

В интернете можно найти большое количество статей о том, как сделать своими руками откатные ворота. Для этого понадобятся минимальные навыки в сфере строительства, некоторое количество специализированных инструментов и терпение. Для начала нужно знать, что любые роликовые откатные ворота состоят из следующих элементов:

• опора или тележка – на две опоры устанавливается консольная часть;
• направляющая балка – принимает на себя нагрузку веса ворот;
• нижний ловитель – принимает нагрузку опорного ролика при закрытых воротах;
• верхний ловитель – снижает уровень парусности конструкции;
• съемный ролик – является опорой для края ворот в то время, когда они закрыты;
• верхний фиксатор или кронштейн – не дает створке уходить вбок;
• подставка – основа для опор, по которым двигаются створки.

План конструкции раздвижных ворот

Начинать установку ворот нужно с возведения фундамента, который будет принимать на себя основную нагрузку конструкции. Сверху на нее устанавливаются опоры, по которым перемещается направляющая балка, последняя приваривается непосредственно к створкам.

Откатные ворота могут приводиться в движение вручную или при помощи электродвигателя. Оба типа конструкции подразумевают одинаковую схему монтажа.

Схема монтажа откатных ворот

Полезный совет! Выбирая материал для створок, учитывайте, что он должен быть достаточно жестким и прочным, так как вся конструкция подвержена воздействию ветра. Кроме того, полотно не должно прогибаться под собственным весом.

Как выбрать ролики для откатных ворот и другие комплектующие

На современном рынке существует огромное количество запчастей, из которых можно собрать сдвижные ворота своими руками. Основные критерии выбора – это ширина проема, высота створок и общий вес конструкции. Также подобрать комплектующие детали можно с помощью специальных программ на сайтах компаний-производителей.

Правильный выбор хороших комплектующих обеспечит надежность конструкции

Особое внимание стоит уделить воротам, ширина проема которых превышает 5 м. В этом случае нагрузка будет больше, чем 600 кг, а для этого нужен особый набор комплектующих для повышенных нагрузок.

Если вы решили собрать по видео откатные ворота своими руками, то вам нужны качественные комплектующие. Сначала по чертежам, фото и видео откатных ворот со средней балкой своими руками необходимо рассчитать максимальную нагрузку и другие параметры, а потом подирать наборы запчастей от нужного вам производителя. Ниже вы можете ознакомиться с параметрами наборов для монтажа разных фирм:

Производитель	Вес створки, кг	Ширина проема, м	Длина балки, м
Ролтэк МИКРО	до 350	до 3	4.5
Alutech	до 450	до 4	6
Ролтэк ЭКО	до 500	до 4	6



Полезный совет! При выборе комплектующих, обратитесь с готовыми расчетами и чертежом к опытному специалисту. Так вы не только сэкономите свое время, но и приобретете лучший вариант запчастей.

Порядок установки откатных ворот

Монтаж ворот всегда следует выполнять в определенной последовательности:

1. Создание фундамента.
2. Монтаж кабельной разводки, если вы монтируете вариант с электродвигателем.
3. Монтаж самих ворот и ответного столба.
4. Монтаж автоматических устройств и проверка ворот в действии.

Для каждого из этапов монтажа откатных ворот своими руками, фото и чертежи в большом количестве можно найти в интернете.

Откатные ворота могут быть сделаны из различных материалов — дерева, металла, профнастила

Инструменты, необходимые для монтажа откатных ворот

Для установки откатных ворот понадобится ряд специализированных инструментов:

1. Сварочный аппарат – лучше отдать предпочтение инверторной модели, она обеспечивает хорошее качество шва и не портит металл.
2. Воздушный компрессор – используется для равномерной покраски ворот. Осуществить покраску можно и при помощи кисти или валика, однако с компрессором слой краски получится максимально равномерным.
3. Болгарка и набор дисков – для нарезания металлических заготовок.
4. Молоток, дрель, пассатижи, рулетка, уровень, клепатель.

Чертежи, схемы, эскизы, конструкции подвесных ворот своими руками можно скачать на многих профессиональных строительных сайтах. Там же вы найдете перечень специализированных инструментов, необходимых для изготовления того или иного типа ворот.

Устройство фундамента

Первый этап строительства фундамента – это разметка ямы. Для этого вдоль ограды участка отмеряется расстояние, которое равно 1/2 ширины проема ворот. Ширина ямы под бетонное основание – примерно полметра в сторону участка.

Швеллер 200 мм укладывается вплотную к столбу

Если есть такая возможность, то в качестве опорных столбов рекомендуется использовать столбы забора. В противном случае монтируется ответный столб, яма под который располагается напротив ямы для фундамента, и с противоположной стороны от проема. В случае установки автоматических ворот, обязательно нужно предусмотреть место для укладки электрического кабеля. В качестве кожуха можно использовать металлическую или ПВХ трубу с диаметром около 25 мм.

Полезный совет! Грунт в яме вынимается на глубину промерзания почвы, то есть не меньше, чем на 2 м.

Закладной элемент изготавливается из швеллера, к которому снизу привязываются отрезки арматуры. Сам элемент помещается в яму, чтобы швеллер как можно плотнее прилегал к столбу забора. Горизонтальное положение швеллера параллельно направлению открывания ворот стоит проверить при помощи уровня.

Поверх закладного элемента заливается бетон, уровень которого должен быть чуть выше поверхности элемента. После этого бетону нужно дать застыть, это занимает от 6 суток. После застывания бетонного фундамента можно приступать непосредственно к монтажу ворот.

Схема бетонирования основы под откатные ворота

Описанный выше способ является самым распространенным, однако существует еще ряд вариантов, как обустроить фундамент:

1. Устройство свайного монолитного фундамента – в грунт вкапываются два армированных столба, соединенных между собой швеллером. Этот способ является наиболее экономичным, так как не подразумевает использование большого количества бетона. Для выемки грунта при таком методе можно использовать самый обычный садовый бур. Глубина отверстий под опоры должна быть не менее 2 м и 20-30 см в диаметре. Каждое из отверстий должно быть расположено как можно ближе к забору, и соединяться друг с другом небольшой траншеей.
2. Свайный винтовой фундамент. Для его монтажа не нужно проводить земельные и бетонные работы, он не занимает много времени. Как видно из названия, такой фундамент представляет из себя сваи, которые вбиваются или вкручиваются в землю. Для того, чтобы сваи прослужили как можно дольше, их необходимо покрывать эпоксидной смолой или оцинковывать.

Схема монтажа откатных ворот на винтовых сваях

Монтаж ворот

При монтаже ворот на дачу своими руками, сначала нужно выполнить разметку. Для этого по линии проема натягивается шнурок, обозначающий траекторию движения створки. Затем выполняется фиксация регулировочных площадок.

После установки площадок нужно определить крайние положения роликовых опор. Для этого нужно отступить на 15 см от края проема вдоль закладного элемента и провести касательную для первой тележки. Крайнее положение для второй тележки рассчитывается по следующей формуле: из длины ворот (с консольной частью) отнимается 100 мм по плоскости закладного элемента.

Подробная схема монтажа роликовых ворот с калиткой

После проведения всех расчетов, можно приступать к монтажу раздвижных ворот своими руками, видео этого процесса при необходимости можно найти в сети. При помощи сварочного аппарата привариваются регулировочные площадки второй тележки, после чего вкатывается в проем и регулируется створка.

Последовательность действий выглядит так:

1. Полотно снимается с роликовых тележек.
2. Тележки снимаются с регулировочных площадок.
3. Площадки привариваются к закладному элементу.
4. На площадках закрепляются роликовые тележки.
5. На тележки задвигается полотно ворот.
6. Ворота закрываются.
7. При помощи гаечного ключа осуществляется доводка и окончательная регулировка створок.

Пример установленных откатных ворот на участке

Для того чтобы тележки правильно крепились внутри несущего профиля, нужно в местах их креплений к площадкам ослабить верхние гайки, и несколько раз открыть и закрыть ворота. Если створка ходит достаточно свободно, то гайки нужно закрутить обратно. Если после этого полотно двигается с трудом, то стоит поправить перекосы тележек в перпендикулярной плоскости к движению полотна.

Когда движение полотна отрегулировано, можно приступить к установке концевого ролика. Он размещается внутри несущего профиля, фиксируется крепежными болтами, после чего крышка элемента приваривается к профилю ворот. Ее также можно прикрепить болтами, однако сварка в этом случае будет надежнее.

Установка концевого ролика на откатные ворота

Полезный совет! В зимний период внутрь несущего профиля может попадать снег, затрудняя движение створки. Для того чтобы этого не происходило, с внутренней стороны ворот приваривается заглушка несущего профиля.

Чертежи откатных ворот своими руками также подразумевают установку верхнего фиксатора с роликами. При этом ролики должны захватывать верх полотна, а кронштейн должен быть направлен отверстиями в сторону опорного столба.

Конструкция верхнего ловителя с роликами

В некоторых случаях для укрепления полотно можно обшить профилированным металлическим листом. Крепление листа на полотно осуществляется при помощи саморезов или клепок, второй метод надежнее. Ели нужно смонтировать несколько листов, то они накладываются внахлест.

Важный элемент конструкции ворот своими руками (чертежи, схемы, эскизы это подтверждают) – уловитель. Нижний уловитель уменьшает нагрузку на роликовые тележки, когда ворота находятся в закрытом положении. Поэтому монтируется он при полностью закрытых воротах. Под концевой ролик подводится нижний уловитель с таким расчетом, чтобы его опорная поверхность была выше уровня концевого ролика.

Верхний уловитель в закрытом положении ворот своими верхними скобами должен касаться защитного уголка передней кромки полотна.

Схема установки нижнего уловителя

Окрашивание ворот

При желании, после установки конструкции, створки ворот можно окрашивать в различные цвета. Краска должна быть долговечной и стойко переносить разного рода неблагоприятные природные воздействия. Для того чтобы слой краски держался как можно дольше, поверхности нужно предварительно зачистить при помощи болгарки или шкурки, а затем обезжирить ацетоном.

После зачистки ворота грунтуются. Делать это можно при помощи кисти, валика или окрасочного пистолета. Последний вариант предпочтительнее, так как позволяет избежать неровностей и разводов. После грунтовки наносится окрасочный слой. После его высыхания окрашивание повторяется. Разные типы краски и при разных погодных условиях могут высыхать от нескольких часов до нескольких дней.

Окрашивание продлит срок службы ворот и защитит их от коррозии

Чертежи, фото и видео откатных ворот своими руками: выбор и установка автоматики

Для установки автоматических откатных ворот понадобится специализированное электрооборудование. Выбор автоматики – это достаточно сложный вопрос, так как он зависит от веса конструкции, условий окружающей среды и многих других факторов. Особое внимание следует уделить таким характеристикам:

1. Материал шестерней в редукторе – металлические являются самыми надежными и лучше всего переносят неблагоприятные условия окружающей среды. Кроме того, они характеризуются долговечностью.
2. Запас мощности двигателя – при сильном морозе нагрузка на двигатель больше, чем в обычных условиях, поэтому и запас мощности в таком случае должен быть солидным.
3. Тип выключателя – металлический концевой выключатель может барахлить в холодное время года, поэтому для использования в суровом климате лучше выбирать магнитный.

Схема автоматики для откатных ворот: 1 — электромеханический привод, 2 — пульт управления, 3 — фотоэлементы на стойке, 4 — фотоэлементы, 5 — сигнальная лампа, 6 — переключатель, 7 — солнечная панель, 8 — блок аккумуляторных батарей, 9 — многофункциональное устройство O-View

Еще один важный параметр при выборе автоматики – это вес створки. Если он не превышает 500 кг, то можно смело выбирать привод для облегченных ворот, а если доходит до 1 тонны – то нужна автоматика для утяжеленных конструкций. Отдельный тип оборудования применяется для ворот промышленного назначения.

Статья по теме:

Ворота своими руками. Чертежи, фото и видео. Описание процесса самостоятельной установки. Преимущества и отрицательные стороны распашных и раздвижных ворот, особенности их монтажа.

Что касается популярных производителей автоматики для раздвижных ворот, то обратить внимание можно на следующие фирмы:

• Came – французский производитель, продукция которого пользуется большой популярностью в теплых регионах. Зимой на зубчатой рейке и концевых выключателях может намерзать лед, поэтому модели от этой фирмы не рекомендуется использовать в условиях суровой зимы;
• Nice – качественная автоматика для ворот облегченного типа. Стоит относительно недорого, характеризуется долговечностью и износостойкостью в условиях нормальной эксплуатации. Внутренние шестерни изготовлены из пластика, поэтому при превышении допустимого веса могут очень быстро прийти в негодность;

Автоматический привод для откатных ворот

• Faac – итальянская автоматика для эксплуатации в любых погодных условиях. Отличительная особенность – большой запас мощности двигателя, что позволяет функционировать даже в суровую зиму, а также выключатели магнитного типа, исключающие намерзание льда. Шестерни изготовлены из стали и латуни, поэтому могут похвастаться большим запасом прочности;
• An-motors – один из самых доступных по цене электродвигатель, отличающийся высоким качеством. Данная автоматика производится в Белоруссии, поэтому может похвастаться демократичной ценой.

Полезный совет! Выбирая автоматику для ворот, рассчитывайте на максимальную нагрузку на механизм, а также на самые суровые погодные условия в вашем регионе.

Самостоятельный монтаж автоматики осуществляется достаточно просто, так как в комплекте с набором находится инструкция по установке.

Откатные ворота для участка можно сделать своими руками или заказать готовые и смонтировать

Обзор готовых моделей откатных ворот

Если у вас нет времени, желания или необходимых навыков для того, чтобы изготовить ворота своими руками, можно обратить внимание на ряд готовых моделей от известных производителей:

Производитель	Особенности
Hormann	Крупнейший в Европе производитель гаражных и других типов ворот, а также комплектующих для них. Ворота от компании пользуются большой популярностью и характеризуются высоким уровнем надежности.
CAME Group	Ворота этого производителя характеризуются надежностью, безопасностью и простотой в эксплуатации. Продукция фирмы постоянно совершенствуется, а модельный ряд – расширяется.
РОЛТЭК	Отечественный производитель откатных ворот, продукция которого отличается демократичной стоимостью и высоким уровнем качества. Один из лучших производителей ворот и комплектующих для них на рынке.
DoorHan	Один из фаворитов на рынке ограждающих конструкций, специализируется на изготовлении полного спектра запчастей для всех типов ворот. Компания активно развивается и постоянно улучшает качество своей продукции.



Откатные ворота своими руками: чертежи, схемы, эскизы конструкций. Преимущества и недостатки

Как и у любой другой конструкции, у раздвижных ворот есть свои преимущества и недостатки. К положительным можно отнести следующие моменты:

1. Безопасны для людей, в частности, для маленьких детей.
2. Характеризуются высокими показателями прочности и несущей способности, а также хорошей жесткостью.
3. В холодное время года нет необходимости расчищать снег перед воротами для того, чтобы открыть их.

Откатные ворота для въездной зоны могут быть выполнены из металла, дерева, профнастила и иметь свой эксклюзивный дизайн

Негативные стороны:

1. Большинство моделей не предусматривает наличие калитки, т.е. заходить через такие ворота можно, только открывая их полностью.
2. Откатные ворота забирают пространство у забора.
3. Довольно сложно подобрать направляющие решетки нужного типа, для этого нужно провести большое количество расчетов.

Рассуждать о других преимуществах и недостатках откатных ворот можно достаточно долго, однако одно стоит знать наверняка – такой тип ограждения является достаточно надежным и занимает немного места, что может стать решающим фактором при выборе красивой и функциональной конструкции для загородного участка.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Откатные ворота своими руками чертежи, схемы, эскизы, конструкция

Придомовая территория будет неполной, если лишена какого-либо ограждения.

Презентабельности и статусности дому придадут откатные ворота. Удовольствие это не из дешевых, но отличается приятной особенностью – конструкция изготавливается самостоятельно. Остается только выбрать модель и оценить собственные силы.

Преимущества и недостатки откатных ворот

Почему выбирают откатные модели? Кроме внешнего вида и надежности, ворота имеют ряд преимуществ, говорящих в свою пользу в отличие от иных ограждений. А именно:

• Бесшумность работы. Скрип не потревожит домочадцев или соседей.
• Не занимают много места как в открытом, так и закрытом состоянии.
• Очистки наледи, снега или забивающегося мусора большей частью не требуется.
• Минимальное обслуживание требует лишь регулярной проверки ходовой части.
• Долговечность и надежность. Связаны они с использованием металла, в отличие от деревянных заборов или других материалов ограждения.
• Ворота для удобства оснащаются автоматическими механизмами, обеспечивающими владельцам комфорт.

Конечно, ни одна конструкция не обходится без недостатков. Их немного: придется сделать достаточным въездное пространство, если предусмотрен габаритный автотранспорт, следовательно, придется потратиться. И второй – ворота должны устанавливаться на монолитную платформу.

Виды откатных ворот

Чтобы оценить собственные возможности в плане самостоятельного труда, важно рассмотреть все варианты ворот. Некоторые из них просты в конструкции, другие требуют скрупулезной разработки чертежа и упорного труда.

Консольные

Ворота представляют собой конструкцию, откатное полотно которой установлено на нижней направляющей. Специалисты рекомендуют к изготовлению именно такой вариант, так как он имеет массу достоинств в сравнении с другими: высота транспорта не имеет значения – верхнего ограничителя нет, минимальное занимание места вдоль забора, взломостойкость и парусность велики. Для самостоятельного возведения преград нет – модель простая.

Подвесные

Ворота чаще всего устанавливают в ангарах или складах, имеющих верхнее ограничение или крышу. Подвижные части расположены на верхних направляющих, что значительно уменьшает возможности крупногабаритного транспорта. Эта особенность должна учитываться владельцами приусадебного участка, где строительные работы и присутствие специальной техники происходит довольно часто.

Колесные

Откатные ворота приходят в движение благодаря рельсу, уложенному на грунт или бетон. Полотно оснащается в нижней части колесиками. Недостаток модели в большой вероятности забивания пути, по которому будут двигаться ворота. При том, что близость с грунтом непосредственная, рельс загрязняется опавшей листвой, при паводке или таянии не исключены заторы льда. Это вызовет проблемы – невозможность открытия и коррозию металлических частей.



Проанализировав собственную ситуацию – надобность в транспорте, сезонность посещения загородного дома, частота эксплуатации – можно сделать вывод для приемлемости того или иного варианта. Кроме того, оценивают финансовые возможности – все ворота тяжеловесны и соответственно требуют качественных комплектующих.

Основные элементы и фурнитура откатных ворот

Кроме металлического полотна ворот, требуется приобрести следующие комплектующие для них:

• Направляющий рельс. Это железная балка с сечением 71*65 мм, длиной 6 и более метров. Толщина стенок – 3,5 мм и более.
• Каретки с роликами. Они нужны для свободного перемещения полотна по направляющему рельсу.
• Концевые ролики и ловушки для них, ограничивающие движение полотна. Они не дадут ему выпасть из направляющих.
• Ограничители и заглушки. Они не позволят механизму забиться грязью, снегом и наледью.

Вся комплектация приобретается согласно будущему весу ворот. Ориентируются по следующему – для варианта, не превышающего длины в 4 м, требуется фурнитура, выдерживающая нагрузку до 500 кг. До 5 м – 600 кг и т. д.



Сегодня в продаже предлагаются готовые комплекты откатных ворот, которые требуется только установить. Фурнитуру можно купить и по отдельности, если стоимость готового варианта владельцев не устраивает.

Чертежи, схемы, эскизы и конструкция откатных ворот

Любая конструкция требует тщательных расчетов. Откатные ворота ответственны во многих вопросах – свободный ход, допуск транспорта на территорию – следовательно, любая модель до строительства тщательно планируется на бумаге.

Ширина проема ворот

Рассчитывается параметр исходя из габаритов транспорта – учитываются не только легковые автомобили, но и грузовые. Так, Газель составляет 2,5 м, а КАМАЗ – 2,9 м. Но при этом следует учитывать угол заезда – 45 градусов. Следовательно, между столбами, удерживающими конструкцию и зеркалами авто должно оставаться расстояние не менее 30 см. Если учитывать особенности грунта в период межсезонья – машина может отклониться, забуксовать или скользить, то этот параметр увеличивают до 50 см. Окончательно ширина составит 5 м.

Длина полотна

Это совсем не то что длина проема ворот. Этот параметр увеличивают как минимум на 40% от всей ширины. Это нужно для того чтобы скрыть щель между полотном забора и воротами.

Высота ворот

Она имеет значение, несмотря на то, что практической роли не играет. Рассуждаем с точки зрения эстетики – следует рассчитывать створку ворот таким образом, чтобы она лежала в одинаковой плоскости с забором, иначе перепада высот неизбежны и некрасивы.

Например, тело забора из профлиста составляет 2 м. Высота ворот рассчитывается за вычетом параметров всех комплектующих – направляющего рельса, кареток с колесиками, удерживающего каркаса и прочей фурнитуры. Важно – учитывается зазор между грунтом и краем ворот. Он должен составить не менее 10–15 см.

Чертеж

Схематично конструкция ворот очень проста. Основой служит силовая платформа из армированного бетона. Далее, между столбами-стойками устраивается каркас с уловителями сварной рамы ворот. Ну а к последней крепится профлист. На полотне фиксируется ручка или ворота снабжаются электрическим приводом для приведения в действие из дома.

Монтаж откатных ворот своими руками

Естественно, в одиночку с конструированием консольного или иного типа ворот не справиться – потребуется как минимум пара помощников. Кроме комплектующих для модели, приобретаются инструменты и материалы для бетонирования участка между опорными столбами – это войдет в стоимость ворот, поэтому смету для оценки собственных возможностей составляют заранее.

Установка опорных столбов

Снизить стоимость и сократить собственные усилия можно, если сделать раздельное бетонирование под консольную раму и столб для конструкции уловителей. Однако в этом есть подводный камень, связанный с особенностями грунта – две конструкции могут изменяться по-разному в случае пучения, промерзания или подвижек почвы. Эти капризы непременно отразятся на конструкции ворот – створка перестанет попадать в уловители, конструкцию может перекосить. Эксплуатация перестанет быть комфортной – откатные ворота придется постоянно регулировать.

Выход есть: силовые заливки формируются на одном бетонном основании. Тогда даже внушительные изменения позволят одинаково изменять уровень высоты всей конструкции ворот.

Выкапывается канава, равная ширине опорных столбов и глубине промерзаемости местности. Также учитывают подвижки и капризы грунта – в случае плывучих или песчаных вариантов, параметры фундамента увеличивают на 15–20% по каждому.

На дно насыпаются амортизирующие слои из песка и щебня. Высота каждого – не менее 10–15 см. Они не пустят влагу к бетону, тем самым продлевая его долговечность. Кроме того, тяжелая конструкция ворот никак не отразится на качестве платформы.

Канава армируется стальным прутом – его просто втыкают в грунт и связывают между собой проволокой. Сваривать нельзя, так как высокие температуры разрушают металл. Не требуется приобретать прут большого сечения – до 6 мм вполне достаточно. Проволоку лучше использовать специальную, обработанную обжигом – ее прочность давно известна.



Сразу на прут укладывают стальную закладную. Это швеллер установленный полками вниз. К нему в последующем крепится подвижная каретка. Положение швеллера проверяется точно по уровню, дабы в будущем не допустить перекоса ворот.

Устраивается опалубка. Если опорные столбы решено установить готовыми, то их сразу помещают на нужные места. В противном случае опалубку конструируют таким образом, чтобы залить еще и основание под консоли. Для этого используют деревянные доски, сбитые в щиты и подпорки, чтобы при заливке масса не сломала конструкцию.

Заливку ведут медленно, наблюдая за выходом воздуха из толщи и не допуская перелива на швеллер. Появление белого «молока» на поверхности скажет о плотном заполнении канавы. В течение нескольких дней платформу рекомендовано проливать холодно водой, во избежание появления трещин на поверхности.

Через 2–3 недели, по застывшему основанию работу можно продолжать.

Сварка ворот

Конструкция представляет собой раму с усилениями. Для изготовления несущей рамы, как правило, используют прямоугольный профиль – сечение и толщина стенок описаны выше. Внутренняя «обрешетка» изготавливается из труб меньшего размера – 30–40 мм. Сначала, согласно чертежу, нарезают трубы нужной длины и укладывают их на ровную поверхность для составления – на этом этапе несоответствия еще можно исправить.

Затем начинают сварку основного каркаса и после этого внутри рамы наваривают усиливающий профиль. Выглядит он как диагональ между параллельными прямыми.



Сварку ведут прихваточными швами с шагом в 30 см. К нижней части рамы приваривают рельс. Готовую конструкцию не обшивают сразу – ворота требуется проверить на нормальную эксплуатацию. Сварные швы зачищают, отбивают лишнее. Кладут первый слой грунтовки.

Установка комплектующих и рамы

На опорные столбы крепят каретки и уловители, постоянно соотносясь с уровнем. Для фиксации используют анкерные болты – только они способны выдержать нагрузку тяжелых ворот. Проверив подвижность ходовой части, можно устанавливать ворота.

Их одевают на кареточный профиль и обваривают вокруг прихватками – так ворота получают устойчивость. После того как мастера убедились в совпадении уровней двух частей ворот, ходовые части обваривают полностью.

Покраска и обшивка

Готовую конструкцию красят в цвет, совпадающий с профилированным листом. Красящий состав должен обязательно обладать антикоррозионным свойством. Сурик наносят в несколько слоев, уделяя внимание швам и соединениям.

После высыхания приступают к обшивке готовых ворот. Если задумано сделать их двойными – профлист с двух сторон – заранее рассчитывают равномерное распределение усиливающих профильных труб внутри каркаса, иначе частая эксплуатация приведет к деформации ворот.

Важно – прикручивать профлист саморезами с головками под отвертку нельзя. Для тяжелой конструкции они слабы. Используется крепеж со специальными гаечными головками и резиновыми прокладками, чтобы уберечь место фиксации от влаги. Шаг крепления индивидуален – в зависимости от длины и высоты полотна. Саморезы уже окрашены, поэтому декор им не нужен.

Дополнительное оснащение откатных ворот

Готовые ворота оснащаются ручками, запорными элементами, засовом или электрическим приводом. Силовой узел последнего располагается рядом с кареточным швеллером – если заранее предусматривается автоматическое устройство, то сразу устанавливается два швеллера – один для конструкции ворот, другой для электропривода.

Устанавливать автомат можно своими руками, если есть определенные знания. В противном случае приглашают специалистов. Также ворота оснащаются фотоэлементами, антивандальными устройствами и прочими атрибутами, повышающими комфорт пользования.

Монтаж откатных ворот своими руками видео





Похожие материалы

stroitelnyj-portal.ru

Выкатные ворота – Устройство откатных ворот своими руками
