Высота поручней для инвалидов на пандусе

Содержание

• Какова правильная высота поручня по СНиПам у пандуса для инвалидов?
• Пандусы для инвалидов
• Основные характеристики пандуса
• Правила установки и размеры
• Угол наклона
• Поручни и перила
• Бортики и горизонтальные площадки
• Аппарель и виды пандусов
  • Несъемные устройства
• Ограждение пандусов для инвалидов
• Требования СНиП по установке перил для пандусов для инвалидов
• Преимущества сотрудничества с «Пандус. су»

Какова правильная высота поручня по СНиПам у пандуса для инвалидов?

Сначала обращаемся к СНиП 35-01-2001 (но зарегистрирован как СП 59.13330.2010 в Росстандарте), который является основным и создан на основании ряда других документов, т.е. по сути явился сборником нормативов только для инвалидов (цитата: МАЛОМОБИЛЬНЫХ ГРУПП НАСЕЛЕНИЯ) выделено заглавными буквами как в документе.

Итак вот два пункта, а именно 3.32 и 3.58:

3.32 Вдоль обеих сторон всех лестниц и пандусов, а также у всех перепадов высот более 0,45 м необходимо устанавливать ограждения с поручнями. Поручни пандусов следует, как правило, располагать на высоте 0,7 и 0,9 м, у лестниц — на высоте 0,9 м, а в дошкольных учреждениях также и на высоте 0,5 м.

________________­____

3.58 Приборы для открывания и закрытия дверей, горизонтальные поручни, а также ручки, рычаги, краны и кнопки различных аппаратов, отверстия торговых и билетных автоматов и прочие устройства, которыми могут воспользоваться МГН внутри здания, следует устанавливать на высоте не более 1,1 м и не менее 0,85 м от пола и на расстоянии не менее 0,4 м от боковой стены помещения или другой вертикальной плоскости.

________________­___

5.3.4 Высота охватываемой поверхности лестничного поручня над наплывом лестничной ступени должна быть, мм:

• для верхнего парного поручня — 900;
• для нижнего парного поручня — не менее 700 и не более 750.

________________­__________

5.4.8 В ванных комнатах, доступных для инвалидов, должны быть предусмотрены, как минимум, прямые поручни одиночного и (или) парного расположения (рисунок Г.7).

При этом горизонтальный участок поручней ванны (для парных поручней — участок верхнего поручня) должен располагаться на высоте от 850 до 900 мм от уровня пола ванны, а горизонтальный участок нижнего парного поручня — на высоте не более 200 мм от верхней кромки ванны.

5.5.3 Места, предназначенные для размещения пассажиров-инвалидов в креслах-колясках, должны быть оборудованы горизонтальными поручнями, расположенными вдоль боковых стенок транспортных средств на высоте от 900 до 1100 мм от поверхности пола.

________________­__

5. 5.8 В туалетном помещении (санузле) транспортного средства, доступном для инвалидов, в том числе для инвалидов, перемещающихся в креслах-колясках или в транспортных колясках, должны быть предусмотрены:

а) как минимум, один горизонтальный поручень длиной не менее 1000 мм, смонтированный, как минимум, на одной из сторон туалетного помещения на высоте от 800 до 900 мм от уровня пола туалетного помещения;

б) два горизонтальных парных поручня круглого сечения длиной не менее 650 мм, консольно прикрепленных к задней стене туалетного помещения симметрично с обеих сторон унитаза на высоте от 800 до 850 мм от поверхности пола и на расстоянии 600 мм друг от друга.

5.6.2 Поручни платформ подъемников должны иметь свободные участки длиной не менее 300 мм. Нижний парный поручень должен находиться над платформой на высоте не менее 750 мм, а верхний — на высоте не более 900 мм.

Пандусы для инвалидов

Пандусы для инвалидов и остальных маломобильных граждан являются важной составляющей их самостоятельного передвижения или транспортировки.

Люди с ограниченными возможностями здоровья (ОВЗ) и так имеют достаточно много различных препятствий, которые снижают качество жизни, и государство должно по максимуму обеспечить им комфортное существование.

Обустройство общественных и жилых помещений пандусами для инвалидов – одно из немаловажных направлений государственной программы, разработанной для создания доступной, так называемой безбарьерной среды для людей с ОВЗ. Такие объекты должны проектироваться с учетом правил ГОСТа, иначе маломобильные граждане попросту не смогут ими воспользоваться.

Основные характеристики пандуса

Под пандусом подразумевается наклонная плоскость, позволяющая соединить горизонтальные поверхности, расположенные на разной высоте. Иными словами, это пологая дорожка без ступеней, предоставляющая возможность маломобильному человеку, который перемещается на инвалидной коляске, подняться вверх либо опуститься вниз.

Стационарные, то есть несъемные варианты данных приспособлений, которые устанавливаются на крыльце различных помещений, планируются на начальных этапах проектирования различного вида архитектурных построек.

Такие пандусы считаются наиболее надежными сооружениями, так как в основном производятся из бетона или металла. Стационарные приспособления чаще всего проектируются однопролетными, но в отдельных случаях их бывает несколько. Последние конструкции подразделяются на винтовые и П-образные.

Правила установки и размеры

Данными приспособлениями для инвалидов и прочих маломобильных граждан оборудуются участки, где людям, перемещающимся на коляске, требуется спуск либо подъем на различную высоту. Сюда относятся переходы в подземный тоннель, спуски с тротуара, входы в общественные здания и прочие объекты.

Для комфортного пользования пандусы для инвалидов-колясочников должны удовлетворять большое количество требований. К примеру, иметь определенный уклон и ширину конструкции, а также быть оснащены перилами, выполненными согласно установленным нормативам. Эти и остальные важные аспекты регламентируются общепринятыми строительными нормами и правилами – СНиП.

Минимальная разница высот, при которой необходим монтаж пандуса, — 4 см. При этом ГОСТом установлены и размеры, запрещающие его обустройство. В случае если расчетная длина пологой дорожки больше 36 м, то от сооружения пандуса придется отказаться. В такой ситуации для маломобильных людей нужно возводить не пологую площадку, а подъемник.

Это правило относится также к ситуации, если перепад высот, который планируется преодолевать при помощи пандуса, выше 3 м. При расчете ширины пологой дорожки необходимо учитывать количество людей, которые по ней одновременно смогут перемещаться.

Если планируется передвижение инвалидов-колясочников в обе стороны, то ширина лестничного марша (дистанции между двумя горизонтальными площадками) проектируется не менее 1,8 м. Если же планируется только одностороннее движение, то хватит 1,5 м.

Пологая дорожка с возможностью двухстороннего перемещения

Высота одного марша пандуса для людей с ОВЗ не должна превышать 0, 8 м. Длина его тоже имеет рекомендуемое ограничение – максимально 9 м. В отдельных ситуациях, когда не представляется возможным оборудовать прямую пологую дорожку, руководствуясь правилами, прописанными в ГОСТе, сооружают ее винтовой аналог. Данный пандус требуется конструировать так, чтобы его ширина при полном повороте составляла не менее 2 м.

Вдоль края наклонной дорожки необходимо сделать бортик высотой не меньше 5 см или оснастить ее тонкой металлической трубкой, располагающейся на высоте 10-15 см. Расстояние от потолка до пандуса, то есть так называемая минимальная высота проема, равно 2 м, а максимальная длина сооружения, которое не оборудовано специальной площадкой, не более 10 м.

Существуют такие понятия, как «чистая» и «общая» ширина. Первое означает дистанцию между двумя бортами пандуса. Второе – указывает отрезок между наиболее выступающими участками сооружения. Поэтому при создании проекта спуска всегда необходимо учитывать «общую» ширину.

Угол наклона

Основополагающим параметром, на котором базируется проектировка сооружения пологих дорожек для инвалидов, является уклон пандуса. Поверхности, имеющие наклон, необходимо конструировать под углом определенной величины, которая указана в ГОСТе. При несоблюдении требований ГОСТа приспособление становится опасным и некомфортным для людей с физическими отклонениями здоровья.

Расчет уклона пандуса производится путем соотношения его высоты к длине, то есть проецированием на горизонтальную ось, и выражается чаще всего в процентах, хотя иногда его определяют и в градусах. При обустройстве пандусов для инвалидных колясок ГОСТ рекомендует делать угол наклона не более 5 %. Если данную величину вычислять в градусах, то она будет немного меньше 3°, а конкретнее – 2,86°.

Максимальный уклон иногда разрешается увеличить, если пологая дорожка обустраивается на короткое время. Пределом в данном случае является 8 % или 4,8°. Кроме этого, обязательно должны соблюдаться два требования – перепад высот не превышает 0,5 м, а пологая дорожка не длиннее 6 м.

Важно! Согласно СП 59.13330.2012 в затесненных местах угол уклона площадки при необходимости можно увеличить до 10%, что соответствует 5,7°. Но следует избегать перепада высот свыше 20 см.

Кроме того, требования СНиП содержат параметры допустимого поперечного уклона, который не должен быть свыше 2 %. Необходимо добавить, что лестницы в большинстве помещений, а также у входов в них, имеют довольно значительный наклон, из чего следует: оборудование их пандусами абсолютно нецелесообразно. Во-первых, подобная конструкция не будет отвечать вышеупомянутым правилам, а во-вторых – подниматься или опускаться по наклонной с углом 30-40° не представляется возможным.

Стандартные размеры пандусов для инвалидов

Поручни и перила

Для обустройства безопасного перемещения людей с ОВЗ пологие площадки оснащают поручнями или перилами. Правила, прописанные в нормативных документах, обязывают делать поручни по обеим сторонам лестничного марша, которым пользуются инвалиды. Если сооружение подразумевает двухстороннее движение малоподвижных граждан, то перила следует устанавливать дополнительно и вдоль средней линии пологой дорожки.

Однако если угол наклона не выше 5 %, то присутствие поручней не является обязательным. Нормы ГОСТа предусматривают монтаж поручней с двумя уровнями высоты. Первый уровень должен располагаться на высоте 0,7 м, а если подразумевается, что пандусом будут пользоваться дети-инвалиды, то он может уменьшаться до 0,5 м.

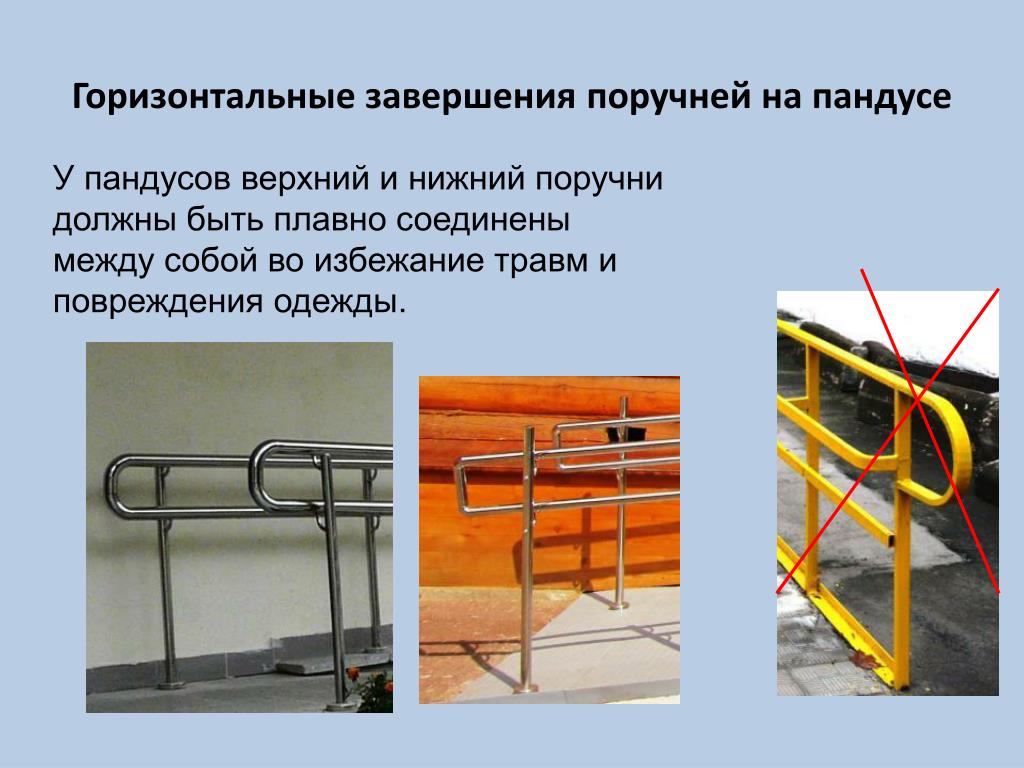

Второй уровень равен 0,9 м, но во время проектирования разрешается подбирать его высоту в интервале 0,85-0,92 м. Данные рекомендации не выходят из рамок СП. Согласно ГОСТу Р51261-99 поручни необходимо устанавливать, если высота подъема имеет размер 150 мм и выше либо горизонтальная проекция наклонной дорожки равна 1800 мм и более.

Также в данном документе немного по-другому указывается первый уровень высоты перил – 0,7-0,75 м. Окончания поручней, то есть участки, которые выходят за границы самой площадки, должны иметь размеры не менее 0,3 м (нормальной считается длина в интервале 0,27-0,33 м). Окончания перил должны быть гладкими и без острых зазубрин, чтобы человек не мог о них пораниться.

Дополнительные требования к установке перил включают в себя следующее:

• неразрывность их по всей длине дорожки;
• параллельность друг другу;
• круглое сечение размером 4-6 см;
• отступ от шероховатых стен – 6 см, от гладких – 4,5 см.

Бортики и горизонтальные площадки

Верно сконструированный и установленный пандус для людей с ОВЗ должен быть оснащен специальными ограничителями, которые имеют вид бортиков. Данное дополнение предоставит возможность больным людям безопасно передвигаться по наклонной дорожке. По ГОСТу необходимо устанавливать ограждения, имеющие размеры в высоту 5 и более сантиметров.

В местах, где пандус ограничен сплошными перилами либо близкорасположенной стеной, правила по установке бортиков не являются актуальными. Все наклонные поверхности для людей с ОВЗ оснащаются горизонтальными площадками, расположенными в начале подъема и спуска. Их минимальные габариты, согласно нормативу, равны 1,5×1,5 м.

Если наклонная дорожка слишком длинная, то есть превышает 9 метров, то ее необходимо разделить на несколько лестничных маршей так, чтобы между ними были обустроены горизонтальные площадки. Последние обязательно создаются при каждом изменении направления наклонной линии, которой пользуются инвалиды.

Совет! Если пандус создается для одного человека, то его габариты можно вычислить индивидуально. За основу для конструирования, как правило, берутся размеры инвалидной коляски.

Аппарель и виды пандусов

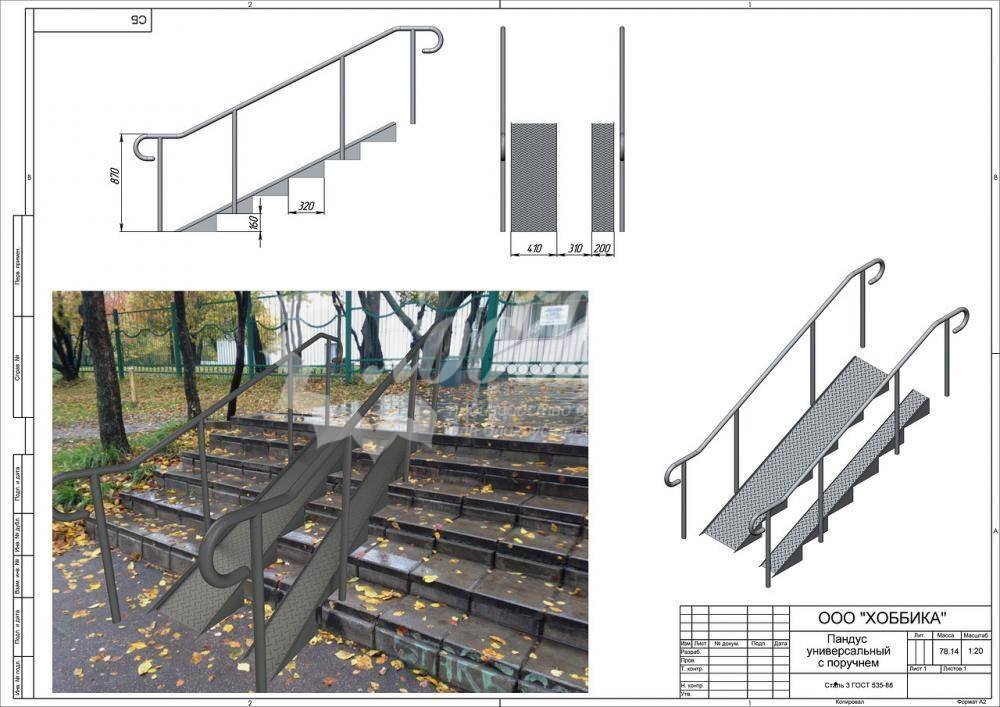

Аппарели по своей сути представляют то же самое, что и пандус, то есть наклонные площадки, платформы или рампы, соединяющие две горизонтальные поверхности, находящиеся на различной высоте. Тогда как термин пандус, применяемый для детских и инвалидных колясок, зачастую относится к конструкции, состоящей из двух металлических полозьев.

Аппарелью в большинстве случаев называют одну или две широкие площадки, но принципиальной разницы между этими приспособлениями не существует. Любой из обустроенных видов данных конструкций, предназначенных для детей или инвалидов, обязан отвечать основным предписаниям ГОСТа и СНиПа РФ.

Благодаря такому соответствию, сооружения будут абсолютно безопасными для здоровья, жизни, а также имущества окружающих граждан, особенно пожилых, которые тоже относятся к маломобильным. В настоящее время существует множество вариаций пандусов и аппарелей, что позволяет подобрать подходящий для каждого конкретного здания, участка дороги или человека.

Несъемные устройства

Стационарные пандусы – фиксированные конструкции, которые обустраиваются на ступенях с максимальным учетом условий местности и архитектурных особенностей строения. Используемый для их изготовления строительный материал является очень прочным и долговечным и, как правило, достаточно тяжелым.

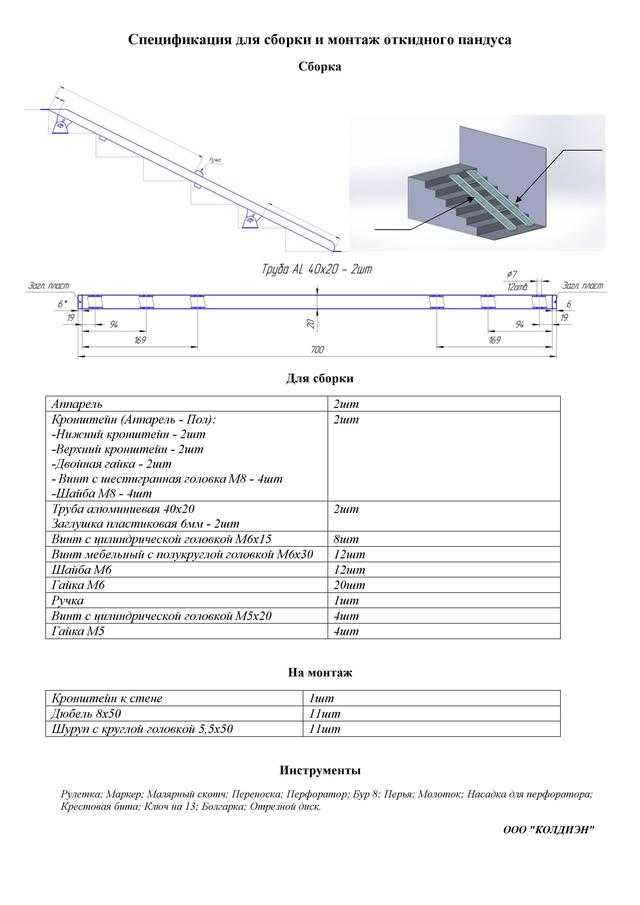

Данные конструкции бывают как однопролетными, так и многопролетными и обязательно должны дополняться перилами, в противном случае не будут отвечать существующим правилам. Откидные пандусы бывают при необходимости складные, в результате чего не располагаются на лестничной клетке все время.

Это жесткое приспособление поднимается вертикально с помощью специальных петель и закрепляется у стены или стандартных перил защелками. Откидной пандус, стоящий в подъезде многоквартирного здания, обеспечивает свободный проход по ступенькам лестницы и доступ к перилам всем жильцам. Подобные виды конструкций зачастую устанавливаются в общественном транспорте.

Но, к огромному сожалению, легкие и в то же время прочные модели, изготовленные из алюминия, нередко становятся приманкой для охотников за цветными металлами. Выдвижные приспособления устанавливаются в современном общественном транспорте и имеют автоматизированное управление, благодаря чему инвалидам не приходится его самостоятельно разбирать.

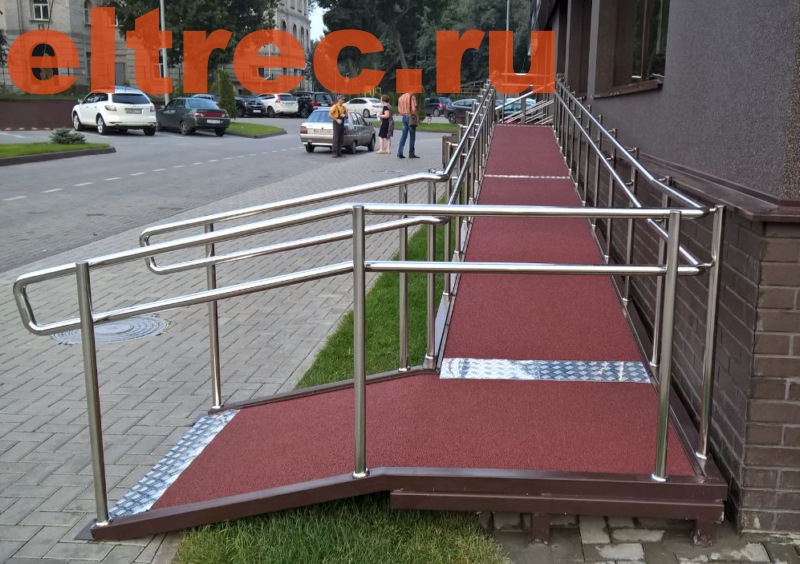

Ограждение пандусов для инвалидов

Компания «Пандус.су» принимает заказы на изготовление ограждений пандусов для инвалидов в Москве и других городах. Наша компания специализируется на обустройстве городской среды для маломобильных групп населения – мы занимаемся производством и установкой металлоконструкций более 5 лет. Специалисты «Пандус.су» разрабатывали типовые решения для реализации государственной программы «Доступная среда» и може предложить уникальные конструкции, помогающие адаптировать здания для малоподвижных групп. Компания изготавливает ограждения пандусов из нержавеющей стали и черного металла, которые точно соответствуют государственным стандартам и строительным нормам. Мы монтируем металлоконструкции, производим их замену в соответствии с действующими нормами проектирования (СНиП, СП, ГОСТ).

Требования СНиП по установке перил для пандусов для инвалидов

• Ограждение пандуса для инвалидов устанавливается, если перепад высот горизонтальных поверхностей аппарели составляет более 45 см.

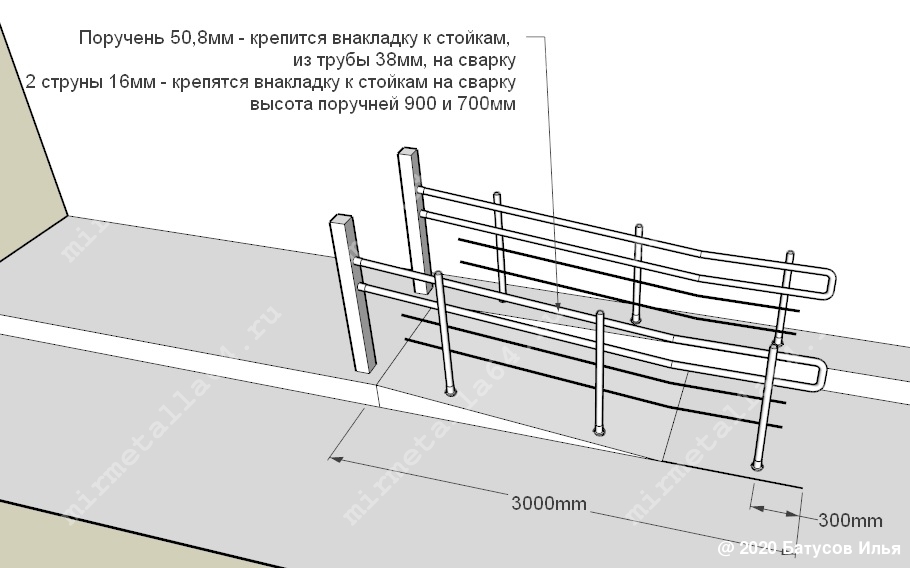

• Двойные непрерывные поручни монтируются на высоте 90 и 70 см от поверхности основной конструкции.
• Завершающая часть перил должна быть длиннее наклонной поверхности на 30 см, а завершения должны быть травмобезопасными.
• Расстояние между поручнями должно быть в пределах от 0,9 м до 1 м.

Преимущества сотрудничества с «Пандус.су»

Наша компания использует для производства поручней для пандусов для инвалидов прочные и долговечные материалы: конструкционную и нержавеющую сталь AISI 304. Эти материалы устойчивы к перепадам температур, механическим повреждениям, а кроме того, они не вызывают интереса у «охотников» за цветными металлами, поэтому можно не опасаться, что ограждения пандусов из нержавеющей стали нелегально демонтируют. Мы даем на свою продукцию гарантию длительностью 18 месяцев.

«Пандус.су» предлагает выгодные цены на перила для пандусов для инвалидов. Наше производство находится в Москве, при этом мы выполняем доставку не только по российской столице, но также в другие города страны. В Москве и прочих городах Московской области мы выполним как бесплатную доставку, так и качественный монтаж конструкции. Наши специалисты приедут в удобное для Вас время и в рекордно короткие сроки установят поручни для пандусов для инвалидов. Вам не придется за это доплачивать!

Звоните +7 (495) 664-3338, запрашивайте обратный звонок или консультацию, пригласите замерщика — это бесплатно для Вас. Наш специалист выедет на объект, проведет предварительные замеры и расчеты. Он согласует с Вами сроки доставки и монтажа. Озвученная нашими сотрудниками цена – окончательная. Ждем Ваших заявок!

Поручни для пандусов — размеры и чертежи инженерных сетей

Здания

>

Пандусы

Поручни для пандусов являются общими компонентами безопасности «все-в-одном», используемыми вдоль любых доступных пандусов, которые обычно обеспечивают помощь пользователю и защиту от падения с пандуса. В качестве отдельно стоящих элементов коммунальные поручни должны выполнять функции вспомогательных поручней и ограждений, не позволяющих пользователям получить доступ к краю пандуса. Для защиты краев рабочие поручни должны иметь либо бордюры, либо барьеры высотой не менее 4 дюймов (10,2 см) вдоль края пандуса, либо встроенную параллельную планку в нижней части поручней, которая ограничивала бы проход 4 дюймов (10.2 см). см) диаметр шара.

Поручни по обеим сторонам пандуса необходимы для любой системы пандусов с подъемом более 6 дюймов (15,2 см) или горизонтальным прогоном более 72 дюймов (182,9 см). Верхняя захватываемая поверхность любого поручня пандуса должна быть установлена ​​на высоте 34-38 дюймов (86,4-96,5 см) над поверхностью пандуса, а между поручнями должна быть обеспечена минимальная ширина в свету 36 дюймов (91,4 см). В ситуациях, когда поручни не являются непрерывными, поручни должны выступать как минимум еще на 12 дюймов (30,5 см) параллельно плоской поверхности площадки пандуса. Внутренние поручни на поворотном или поворотном пандусе всегда должны быть непрерывными. Концы любого поручня должны быть закруглены или плавно возвращаться к полу, стене или стойке.

Поручни пандуса коммунального назначения — это распространенные универсальные компоненты безопасности, используемые на любом доступном пандусе, которые обычно обеспечивают помощь пользователю и защиту от падения с пандуса. В качестве отдельно стоящих элементов коммунальные поручни должны выполнять функции вспомогательных поручней и ограждений, не позволяющих пользователям получить доступ к краю пандуса. Для защиты краев рабочие поручни должны иметь либо бордюры, либо барьеры высотой не менее 4 дюймов (10,2 см) вдоль края пандуса, либо встроенную параллельную планку в нижней части поручней, которая ограничивала бы проход 4 дюймов (10.2 см). см) диаметр шара.

Поручни по обеим сторонам пандуса необходимы для любой системы пандусов с подъемом более 6 дюймов (15,2 см) или горизонтальным прогоном более 72 дюймов (182,9 см). Верхняя захватываемая поверхность любого поручня пандуса должна быть установлена ​​на высоте 34-38 дюймов (86,4-96,5 см) над поверхностью пандуса, а между поручнями должна быть обеспечена минимальная ширина в свету 36 дюймов (91,4 см). В ситуациях, когда поручни не являются непрерывными, поручни должны выступать как минимум еще на 12 дюймов (30,5 см) параллельно плоской поверхности площадки пандуса. Внутренние поручни на поворотном или поворотном пандусе всегда должны быть непрерывными. Концы любого поручня должны быть закруглены или плавно возвращаться к полу, стене или стойке.

Какая степень защиты краев требуется вдоль пандуса?

Чтобы пользователи не соскальзывали с края пандуса, непрерывный 4” | Вдоль пандуса должен быть предусмотрен бордюр высотой 10,2 см или более низкое ограждение.

Как должны заканчиваться перила пандуса?

Если поручни не сплошные, они должны удлиняться как минимум еще на 12 дюймов | 30,5 см параллельно плоской поверхности рамповой площадки. Концы любого поручня должны быть закруглены или плавно возвращаться к полу, стене или стойке.

Какой высоты должны быть поручни пандуса?

Поручни пандуса должны иметь верхнюю поверхность, установленную между 34”-38” | 86,4-96,5 см над поверхностью рампы.

Обновление до Pro

*В разработке*

Высота:

Ширина:

Глубина:

Длина:

Вес:

3”-4

Поручень 86,4–96,5 см над поверхностью пандуса
Удлинители поручней (площадки): 12” | 30,5 см
Ширина в свету (минимум): 36” | 91,4 см между ближайшим элементом (перила или бордюр)
Защита кромок (бордюр): 4” | высота 10,2 см
Защита кромок (нижнее ограждение): Предотвращает 4” | Сфера диаметром 10,2 см

Свойства

Чертежи включают:
Ограждения пандуса — вспомогательные поручни боковой вид, секция, сторона (пользователь-колясочник), секция (пользователь-колясочник)
