Запорный механизм пластиковых окон: Как отрегулировать поворотно откидной механизм пластикового окна

Основные виды фурнитуры для пластиковых окон

Рис. 1. Схема фурнитуры пластикового окна.

Порой все положительные характеристики качественных пластиковых окон от ведущих производителей может свести на нет подбор неподходящей либо просто фурнитуры сомнительного качества. Со временем обнаружатся определенные дефекты, нарушающие нормальную эксплуатацию данной конструкции. Возможно, станет труднее открывать створки. Или начнет заедать поворотный механизм. Важно лишь одно: для обеспечения нормального функционирования всех элементов пластикового окна необходимо подобрать наиболее подходящую фурнитуру. В этой статье мы подробно рассмотрим все её виды, существующие в настоящее время.

Классификация фурнитуры по типу открывания

• Поворотная фурнитура, с вертикальным подвесом. Это наиболее распространенная разновидность.
• Поворотно-откидная фурнитура. Регулировка положения створки производится путем поворачивания ручки. В первом режиме поворота створка открывается обычным способом. Во втором – откидывается. В откинутом положении створка удерживается при помощи фрамуги, крепящейся к раме. Поворотно-откидной тип фурнитуры также применяется в системах проветривания.
• Среднеподвесная фурнитура, с горизонтальным подвесом. Благодаря особенностям конструкции данного типа становится возможным открывание створки на 1800 (при этом ее можно зафиксировать в любом положении при помощи фрамужной системы на любой промежуток времени без риска провисания и деформации элементов конструкции). Среднеподвесную фурнитуру можно применять для окон необычной формы (например, для овальных или круглых).

Далее мы подробно рассмотрим в отдельности каждый из элементов фурнитуры для пластиковых окон, правильный выбор которых может оказать существенное влияние на надежность и долговечность нормальной эксплуатации всей конструкции.

Ограничитель поворота

Рис. 2. Ограничитель поворота.



Неприятно, когда приоткрытая створка под давлением воздушного потока вдруг резко распахивается. При этом возможно ее столкновение с другими элементами конструкции окна (профиль, рама). Для избегания подобных происшествий был создан ограничитель поворота.

Рис. 3. Ограничитель поворота.

Данный элемент представляет собой небольшую металлическую подвижную планку, которая соединяет между собой створку и раму окна. Угол поворота зависит от длины данного элемента. В большинстве случаев, длина планки позволяет ограничить угол поворота створки 900-ми. Данный показатель является достаточной величиной для оптимальной эксплуатации окна, при этом соблюдая все нормы безопасности (возможное столкновение и удары о другие конструкции при наличии ограничителя поворота становится невозможным). Высокая прочность металлической планки позволяет данному элементу переносить нагрузки от резких порывов ветра без повреждений.

Защелка

Рис. 4. Защелка.

Данный элемент фурнитуры обеспечит хорошее проветривание помещения без риска внезапного раскрытия створок. Защелка фиксирует их положение в приоткрытом состоянии, при этом оставляя пространство, достаточное для прохождения потока свежего воздуха. Помимо пластиковых окон, данный элемент также может устанавливаться на балконную дверь.

Защелки подразделяются на следующие типы:

По размещению:

• Врезные (размещают внутри конструкции оконной рамы)
• Наружные (крепятся на оконной створке).

По наличию планки:

• С запарной планкой, к которой прикрепляется зацеп.
• Без запорной планки.

По типу конструкции:

• Механические (с планкой или без нее).
• Магнитные (данный тип обладает более мощной фиксацией положения створки, чем механические защелки).
• Угловые.
• Роликовые (с подпружиниванием). Данный тип является более сложной разновидностью оконных защелок.

Декоративные накладки

Рис. 5. Декоративные накладки на пластиковых окнах.

Помимо повышенных прочностных, изолирующих и энергосберегающих характеристик, пластиковое окно должно обладать высокими эстетическими качествами и иметь хороший внешний дизайн. Для этих целей в конструкции профилей можно применять специальные декоративные накладки. Данное приспособление поможет интегрировать пластиковые окна и балконные двери практически в любой дизайн интерьера.

Декоративные накладки представляют собой алюминиевые либо пластиковые полосы. Данный элемент можно стилизовать под натуральное дерево, мрамор, металл, натуральный камень. Благодаря обширной цветовой палитре есть возможность выбирать любое сочетание оттенков и узоров.

Декоративные накладки можно располагать как на внешней, так и на внутренней стороне стеклопакета. Второй способ является немного более сложным с точки зрения монтажа способом, так как в этом случае необходимо внедрять накладки при сборке конструкции окна. Первый способ позволяет использовать элементы декорирования на готовой и установленной конструкции. Накладки также можно устанавливать на оконный профиль. Крепление производится за счет применения шурупов либо специальных растворов.

Элемент для поднятия створки

Рис. 6. Элемент для поднятия створки.

К сожалению, даже самая качественная фурнитура не гарантирует вечной эксплуатации. Со временем механизм оконной створки может начать «проседать» под действием её тяжести. Для предотвращения возникновения подобного дефекта в конструкцию оконной фурнитуры внедряется специальный элемент для поднятия провисшей створки (так называемые «трамплины»).

Наличие данного элемента позволяет значительно снизить нагрузку на петли и другие крепежные элементы в конструкции пластиковых окон, тем самым значительно продлевая долговечность их эксплуатации и сохраняя прочностные и изолирующие функции (независимо от того, в открытом или закрытом положении находится оконная створка). Элемент для поднятия створки предотвратит появление щелей между рамой и уплотнителем, которые станут источником сквозняков и проникновения атмосферных осадков внутрь помещения.

Откидные ножницы

Рис. 7. Откидные ножницы.

Откидные ножницы, как можно понять из названия, по своей конструкции имеют отдаленное сходство с одноименным изделием.

Данный элемент состоит из двух металлических планок – подвижной и неподвижной, которые соединяются между собой при помощи болта и гайки. Неподвижная часть прикрепляется к верхней части оконной рамы. Подвижная планка крепится к верхней части створки окна.

Откидные ножницы позволяют вертикально откидывать оконную створку. Максимальный угол открытия равен 450-м (такая величина достигается только при достаточной длине подвижной планки). Откидные ножницы для окон обеспечат хорошее проветривание, при этом минимизируя степень проникновения внутрь помещения посторонних частиц (так как створка не открывается традиционным поворотным способом, а откидывается, при этом оставаясь преградой). Но при всей кажущейся простоте конструкции монтаж откидных ножниц лучше доверить специалистам.

Детский замок

Рис. 8. Детский замок.

Если в доме маленькие дети – любой предмет становится потенциально опасным. Особенно это касается окон. Поэтому для предотвращения несчастных случаев рекомендуется оснастить их специальными замками от детей.

В настоящее время существуют следующие виды данного механизма:

• Оконная ручка со встроенным замком. Является одной из простейших разновидностей данной конструкции. Преимущества – проста и надежность эксплуатации. Недостатки – ключ требуется хранить в надёжном месте, и не терять.
• Блокиратор створки поворотно-откидного типа. Данный механизм крепится снизу створки. Надежно фиксируя ее положение, он не позволит ребенку открыть или закрыть окно, при этом оставив минимально необходимое для проветривания пространство.
• Штек-розетка с заглушкой. Данный механизм представляет собой запирающую розетку со съемной ручкой, которая хранится в недоступном для ребенка месте. Для открытия окна достаточно присоединить ручку к розетке.

Блокировщик поворота

Рис. 9. Блокиратор поворота на створке пластикового окна.

Блокиратор поворота створок позволяет зафиксировать четкий угол их положения без возможности полного открытия. Данный механизм станет хорошей защитой маленьких детей. В настоящее время существует две наиболее распространенные разновидности блокираторов поворота окон.

• Тросовый блокиратор. Весь механизм представляет собой замок, который монтируется на оконной створке, и трос, который соединяет ее с оконной рамой. При этом возможно откидывание, угол которого определяется длиной троса. Для полного распахивания окна требуется ключом отпереть замок и отсоединить трос.
• Накладной блокиратор. Представляет собой небольшой короб, который крепится снизу створки к оконной раме. В конструкции предусмотрено наличие замочной скважины. Положение створки фиксируется при помощи специальных защелок. При этом, как и в первом варианте, остается возможность проветривания помещения.

Многозапорный замок

Рис. 10. Многозапорный замок.

Многозапорный замок представляет собой запорное устройство, предотвращающее открытию либо взлому окна и проникновению в помещение посторонних людей либо. Также данный механизм служит отличной защитой детей от несчастных случаев.

Конструкция многозапорного замка состоит из следующих элементов:

• Сплошной штульп (металлическая пластина прямоугольной формы, напоминающая брусок).
• Основной запор.
• Дополнительный запор.
• Подвижная шина (приводит в действия все элементы многозапорного замка).

По способу запирания многозапорные замки подразделяются на два следующих типа:

• Ригельные замки (ригель является основным запирающим элементом)
• Безригельные замки (запирание происходит при помощи защелки либо дополнительных запоров)

По степени надежности многозапорные замки имеют значительное превосходство над однозапорными аналогами.

Оконная ручка

Рис. 11. Оконная ручка с замком.

В настоящее время появилось большое количество разновидностей оконных ручек с разной сложностью конструкции и дополнительными возможностями.

Типы ручек для пластиковых окон

• Стандартный. Наиболее дешевая и распространенная разновидность ручек. С их помощью можно распахивать створки как классическим, поворотным методом, так и откидным способом.
• Съемный. В данном случае предусмотрена возможность отсоединения оконной ручки от запирающего механизма. Подходят в качестве защиты маленьких детей (хоть и не являются наиболее безопасными в этом плане)
• Ручка с замком. Более надежный вариант. Наличие замка на окнах не позволит ребенку самостоятельно открывать створки. Замочный механизм вмонтирован в ручку. Запирающий механизм находится внутри створки.
• Ручка с кнопочным запором. Запирание окна происходит при нажатии кнопки, находящейся на оконной ручке. Не самый подходящий вариант для защиты детей.

Уплотнители

Рис. 12. Резиновые уплотнители для пластиковых окон.

Уплотнители являются одними из ключевых элементов пластиковых окон. Именно они обеспечивают герметичность всей конструкции, повышают сопротивление теплопередаче и тем самым увеличивают энергосберегающие показатели помещения. Уплотнители для пластиковых окон изготавливают, как правило, из резины. Именно этот материал не сегодняшний день обладает одними из наиболее высоких показателей изоляции и герметизации.

Типы уплотнителей из резины

• Силиконовые уплотнители. В качестве основного материала для их изготовления служит силиконовый каучук. Данный тип уплотнителей в настоящее время является лидером среди аналогов. Каучук – экологически чистый материал с прекрасными изолирующими свойствами и повышенной стойкостью к воздействию атмосферных осадков.
• Термоэластопластовые уплотнители (ТЭП). Основой послужила резина и модифицированный пластик.
• Уплотнители из синтетических каучуков. Основой для их изготовления является этилпропилен.

Оконные петли

Рис. 13. Оконная петля с крепежом.

От качества петель зависит прочность и долговечность эксплуатации всей конструкции. Поэтому к выбору данного элемента следует подходить особенно тщательно.

В зависимости от способа монтажа оконные петли подразделяются на следующие типы:

• Накладные. Представляют собой две металлические пластины с соединительным элементом (штырь и гнездо для него). Выпускаются для поворотно-откидных и обычных поворотных окон
• Ввертные. Петли данного типа крепят к раме окна при помощи резьбовых штырей (чем выше их количество, тем прочнее крепление). Количество штырей на одной пластине – от двух до четырех.
• Врезные. Один из наиболее надежных и долговечных типов петель. Благодаря врезанию в створку обеспечивается дополнительная плотность прилегания всех элементов, что значительно повышает показатель герметичности окна.
• Противовзломные. Разбор данного типа петель не представляется возможным при закрытом окне.

Оконные цапфы и планки

Рис. 13. Варианты запорных цапф.

Цапфы и планки предназначены для обеспечения максимально возможного прижатия элементов конструкции пластикового окна. Данная особенность позволяет в значительной мере повысить изолирующие и герметизирующие характеристики окон.

Цапфы представляют собой металлическую деталь, внешне имеющую отдаленное сходство с грибом (имеется своеобразная «ножка» и «шляпка»). Данный элемент предотвращает самопроизвольное проворачивание запирающих устройств и обеспечивает их максимальную сцепку, повышая прочность и безопасность всей конструкции.

Количество планок прямо пропорционально увеличению степени прижатия створок к раме. Как правило, на одну сторону оконной створки устанавливают одну планку. Для обеспечения оптимальной степени прижимания необходимо установить хотя бы по две планки на каждой из сторон створки. Помимо вышеописанных функций, планка также является хорошей опорой створки окон поворотно-откидного типа.

Угловой переключатель

Рис. 14. Угловой переключатель.

Основной функцией углового переключателя является передача движения запирающего механизма через угол. Данная конструкция, как можно догадаться из названия, изготавливается в виде уголка. Материалом, послужившим основой для изготовления углового переключателя, является упругая сталь (гибкость этого сплава позволяет обеспечивать плавный ход всех элементов данного механизма).

Для установки углового переключателя в рамах пластиковых окон создают специальные угловые пазы. Конструкция данного механизма состоит из двух частей – подвижной и неподвижной. В конструкцию первой входят запорные цапфы и планки, которые обеспечивают повышенное прижимание элементов окна. Последняя часть включает в себя 4 пластины из стали. Именно с их помощью становится возможной передача перемещения под нужным углом.

Для превращения простых угловых переключателей в противовзломные данные элементы можно доукомплектовать дополнительными противовзломными цапфами.

Оконные запоры

Рис. 15. Штульповый оконный запор.

Данное устройство представляет собой подвижную штангу с зацепами, положение которой регулируется при помощи вращательного движения оконной ручки. Вращение ручки приводит микролифт (небольшой рычаг, находящийся рядом с ней) в движение, а от него, в свою очередь, передается воздействие на элементы конструкции оконных запоров.

Оконные запоры служат для закрывания, открывания и откидывания створок. Подразделяются на следующие типы:

• Поворотно-откидной. Используется в одноименных типах окон и их модернизированных версиях (противовзломные пластиковые окна). Состоит из неподвижной и подвижной части (похожая на гребенку)
• Поворотный. Используется в конструкции более простых типов окон (откидные и поворотные). В конструкции данного типа отсутствует «гребенка».
• Штульповый. Находит свое применение в безымпостных двухстворчатых блоках окон.

Ролики

Рис. 16. Ролик раздвижного окна.

В настоящее время наблюдается тенденция роста популярности раздвижных окон. Этому способствуют следующие качества:

• Экономия пространства. При открывании створка окна отъезжает в сторону, не занимая полезной площади окружающего пространства.
• Необычный дизайн.
• Простота эксплуатации.

Главным элементом конструкции раздвижных окон является система роликов, которые представляют собой небольшие колесика, выполненные из металла, плотной резины, пластика либо нейлона. Данный элемент обеспечивает плавное открывание створок. Следует отметить, что пластиковые и металлические ролики при открывании могут создавать некоторый шум, в то время как резиновые ролики являются практически бесшумными.

Створки открываются по принципу, аналогичному процессу открывания дверей шкафа-купе. При поднятии створки вверх ослабевает прижим снизу. Створка при этом без усилий начнет соскальзывать в сторону другой части окна. При закрытии окно опускается, происходит смыкание уплотнителей, и створка стает на место.

Упоры

Рис. 17. Упор.

При отсутствии блокираторов и ограничителей поворота возникает риск удара оконной створки о находящуюся рядом стену. При открывании можно случайно повредить ручкой оконное стекло. Как максимально снизить вероятность возникновения подобных происшествий? Следует использовать специальные упоры для пластиковых окон.

Данные элементы фурнитуры для пластиковых окон представляют собой специальные накладки. Которые предотвращают механические повреждения конструкции окон и прилегающих стен. Как правило, это бывают накладки на оконные ручки, выполненные из резины, силикона и других упругих материалов. Также существуют пластиковые образцы.

Оконные упоры, в большинстве случаев, устанавливаются на ручках либо на подоконник. Их применение позволяет уберечь створки, стекла и стены от сколов, вмятин, трещин и других подобных повреждений механического характера.

Вентиляционные клапаны

Рис. 18. Приточный вентиляционный клапан.

Доступ свежего воздуха является крайне важным аспектом, который оказывает непосредственное влияние на состояние здоровья (как людей, находящихся в помещении, так и комнатных растений). Но в зимнее время года проветривание может причинять некоторые неудобства (происходит резкий перепад температуры в помещении, который может спровоцировать риск возникновения острых респираторных и простудных заболеваний). Для их предотвращения были изобретены вентиляционные оконные клапаны.

Данное устройство монтируется непосредственно в оконную раму. Принцип действия вентиляционного клапана базируется на природном механизме передачи воздушных потоков при возникновении разницы давления и температуры воздушных масс. В большинстве случаев расчетный объем пропускаемого в помещение воздуха равен примерно 20 м3/час. Данная величина позволяет проветривать комнату без возникновения чрезмерного перепада температур.

Фурнитура для москитных сеток

Рис. 19. Металлические крепления для москитных сеток.

Москитные сетки в настоящее время являются одним из наиболее эффективных и безопасных для здоровья человека способов борьбы с комарами. В самом простом исполнении данное устройство представляет собой сетчатое полотно с очень мелкими ячейками, размер которых достаточен для предотвращения попадания насекомых внутрь помещения, но в то же время способен пропускать достаточное количество свежего воздуха.

Фурнитура для москитных сеток состоит из следующих основных элементов:

• Металлические крепежные элементы. В свой состав включают 4 уголка из металла, 6 фиксаторов и набор саморезов для привинчивания к оконной раме.
• Пластиковые «карманы». Данное приспособление служит для прикрепления москитной сетки к оконному профилю с наружной стороны окна. Комплект состоит из двух небольших «карманов» (крепятся внизу рамы) и двух больших (крепятся сверху). Следует отметить, пластиковые карманы применяются для монтажа только сеток с сечением 12*24 мм.

Подоконники

Рис. 20. ПВХ подоконники.

Подоконник является одним из наиболее важных элементов всей оконной конструкции. Несмотря на то, что он не оказывает прямого воздействия на изоляцию помещения. Но при этом подоконник служит основой для всей оконной конструкции. Он должен обладать высокими показателями прочности, чтобы в течении длительного промежутка времени оптимально переносить нагрузку от элементов окна, а также других посторонних предметов, находящихся на нем (цветочные вазоны и т.д.).

Подоконники могут изготавливаться из следующих материалов:

• Древесина. Данный материал считается одним из ценнейших (как из соображений эстетики, так и по ценовым критериям).
• Пластик. Подоконники из этого материала обладают высокими прочностными показателями. Являются менее дорогостоящим вариантом. Также есть возможность отделать поверхность ПВХ подоконника под натуральное дерево, мрамор или дикий камень.
• Натуральный камень. Самый дорогостоящий вариант. В большинстве случаев материалом для изготовления подоконников этого типа служит гранит.
• Алюминий. Самый дешевый материал. Алюминиевые подоконники устанавливаются с наружной стороны (в большинстве случаев).

Оконные откосы

Рис. 21. Оконные откосы.

После установки пластиковых окон по бокам от рамы остается достаточно большой промежуток, который изолируется при помощи монтажной пены. После её затвердевания сверху наносится несколько слоев специальной изоляционной смеси. Этих мер может быть вполне достаточно для оптимального функционирования всей оконной конструкции. Но для повышения изоляции и герметичности окна рекомендуется применять специальные откосы.

Оконные откосы представляют собой пластиковые сэндвич-панели (самый распространенный тип). Конструкция данного изделия включает в себя следующие элементы:

• Два листа, выполненных, как правило, из пластика.
• Прослойка из пористого пенополистирола.

Пластиковые сэндвич-панели обладают повышенными показателями гидроизоляции и сопротивлением теплопередаче. При их наличии отпадает необходимость в дополнительном утеплении окна. Но следует отметить, что при попадании влаги внутрь конструкции возможно разрушение пенополистирольной прослойки. Поэтому стыки между стеной и откосом следует заделать специальными уголками, которые предотвращают проникновение влаги внутрь плит.

Отливы

Рис. 21. Схема правильной установки отлива.

Наличие отлива в оконной конструкции способно значительно продлить срок её службы и сохранить при этом высокие показатели гидроизоляции и герметизации. Отлив представляет собой пластину, которая устанавливается с наружной стороны под окном. Предназначен для отведения атмосферных осадков и влаги от профиля.

Пластина, из которой изготавливается отлив, изгибается под определенным углом. Основой для её изготовления служат следующие материалы:

• Пластик (ПВХ отливы). Наиболее распространенный и выгодный с точки зрения соотношения качества и стоимости тип отливов.
• Оцинкованный лист (в качестве внешнего покрытия используется пластизол либо полиэстер).
• Алюминий. Отливы из данного материала изготавливаются путем изгибания листа (его толщина, как правило, составляет 1 мм). Окрашивание происходит методом напыления специального порошка.

Следует отметить, что применение отливов не только продлевает срок службы окна и повышает его изоляционные качества, но и придает всей конструкции полный, завершенный вид.

что в нее входит и как правильно выбрать

Автор Марсель Сагитов На чтение 8 мин. Просмотров 45

Вам предстоит выбор оконной фурнитуры? Тогда, этот материал именно для Вас! В нем наши эксперты делятся информацией, которая откроет для Вас множество интересных приспособлений и рассказывает о особенностях каждого вида. Данная статья поможет разобраться в фурнитуре и подобрать те элементы, которые минимизируют потери тепла из помещения и обеспечат его безопасность.

Что называют оконной фурнитурой

Оконная фурнитура это устройство, которое объединяет в себе различные механизмы, предназначенные для полноценного функционирования окна. Ручки и петли, запоры и уплотнители это те элементы, важность которых трудно переоценить, хотя мы и не придаем им должного значения. А ведь даже маленькая неполадка в оконном механизме в зимний морозный день, например, может привести к не очень приятным последствиям. Поэтому, все составляющие окон ПВХ должны быть идеального качества, сборки и стабильной прочности.

Схема фурнитуры пластикового окна

Оконная фурнитура — это:

1. Петли. Или, так называемая, петлевая группа, которая состоит из нижних и верхних петель.
2. Механические запирающие оконных элементов.
3. Поворотные составные части.

Выбирая фурнитуру, важнее всего обращать внимание на ее качество, ведь от этого будет зависеть срок ее службы.

Классификация фурнитуры по способу открытия окна

• Поворотные с вертикальными подвесами являются самыми распространенными на территории России;
• Среднеподвесные, в которых подвес установлен горизонтально. При таком расположении есть возможность зафиксировать створку в любом удобном положении и открывать ее на 180°.

Следует выделить три группы среднеподвесной фурнитуры:

• имеющие запорный центральный замок и ограничитель внутреннего откидывания;
• открывающиеся на 90° за счет рычажной системы;
• управляющиеся дистанционно посредством дистанционного привода;
• поворотно-откидные. Позволяют с помощью ручки выбирать расположение окна;
• комплектующие для окон ПВХ раздвижного типа.

Окна ПВХ имеют наибольшую разновидность фурнитуры. И, чтобы не прогадать с выбором, далее в статье мы рассмотрим ее специфику и расскажем, как определить качественное изделие.

Основные виды фурнитуры

К фурнитуре относят не только механизмы, ручки и петли. Ассортимент довольно широкий:

1. Чтобы оставить окно в нужном Вам положении, используйте ограничитель поворота.

2. Защелка. Эта вещь ни в коем случае не даст оконной двери отвориться даже при самом сильном ветре. Защелки бывают совершенно различных типов: врезные, накладные, механические, магнитные, угловыми или роликовые с подпружиниванием — все они, в принципе, выполняют одну и ту же функцию, и не имеют ярко выраженных преимуществ друг перед другом.

3. Накладки декоративного типа. Нужны для создания особого, неповторимого вида окна. Их помещают на видимые части фурнитуры.

   Накладки на петли пластиковых окон

4. Трамплины. Их еще могут называть элементами для поднятия створки. Трамплины снижают нагрузку створки, чем продлевают срок эксплуатации окна и предотвращают от появления щелей между рамой и уплотнителем.

5. Откидные ножницы. Имеют подвижную и неподвижную планки, которые соединены гайкой и болтом. Создана для «откидывания» створки на проветривание.

6. Детский замок. Предотвращает открытие створки детьми, чем защищает их от выпадания из окна. Специальное приспособление, которое встраивается в ручку окна или устанавливается на раме, не даст Вашему ребенку открыть окно без ключа.

7. Блокировщик поворота. Благодаря этому элементу окно не раскроется слишком широко. По сути, это тот же детский замок, лишь с небольшим функциональным различием.

8. Замок с несколькими запорами (многозапорный замок). Состоит из одного и более запоров и бывает как ригельным, так и безригельными. Также сюда можно отнести крючки, штыри и защелки.

9. Оконная ручка. В нашем обиходе всегда преобладает обыкновенная, зачастую выполнена из пластика ручка, но бывают и другие: алюминиевые, деревянные либо даже латунные ручки, которые также активно используются там, где пластик ставить считается дурной манерой. Также, сейчас многие предпочитают ставить противовзломную ручку со встроенным механизмом, блокирующем открытие окна снаружи.

   Оконные ручки Rehau со скрытым механизмом

10. Уплотнители. Отлично сберегают тепло из-за плотного прилегания створки к профилю.

Делятся на несколько типов по материалам изготовления:

1. Щеточные. Их особенностью являются силиконовые “ворсинки”, благодаря которым создается хорошая шумоизоляция и отлично сохраняется температура.
2. Каучуковые. Эластичные и прочные, имеют разной формы сечения и выполняются в множественном диапазоне самых различных цветов.
3. Силиконовые. Имеют отличную устойчивость к температурам.
4. Термоэластопластовые.
5. Этиленпропинеловые. Как и силиконовые, хорошо устойчивы к температурным колебаниям и ультрафиолетовому излучению.
6. Хлоропреновые.
7. Уплотнители из ПВХ.

11. Оконные петли.

Могут быть:

1. Стандартные накладные.

2. Ввертные петли. Установлены резьбовыми штырями или вмонтированы в профиль. Петли такого скрытого типа имеют длительный срок службы и способны раскрывать оконную створку на 100 °.

12. Также существуют такие частицы затворного механизма, что называются планками и цапфами. Их технология, предназначенная для прочной сцепления деталей, гарантирует очень прочное прилегания рамы и створки.

13. Угловой переключатель. Обеспечивает угловое движение запорного механизма.

14. Оконные запоры:

15. Ролики. Используются в конструкциях раздвижных окон. Крайне предпочитаемыми остаются резиновые колесики, так как они бесшумно передвигаются по “дороге”. Но, металлические, нейлоновые или пластмассовые тоже вполне являются оптимальным вариантом.

16. Упоры. Защита, которая представлена в виде накладок на временной или же постоянной основе находится на ручках, на полу или любой другой поверхности, и сохраняет окна от повреждений. Одна из самых полезных второстепенных вещей на самом деле.

17. Вентиляционные клапаны. Не все о них знают, но абсолютно каждый способен оценить их преимущества. Ведь приятно, когда в помещении царит чистый воздух, что не препятствует сну, а на окнах нет конденсата. А ведь дело лишь в отличной функциональности клапана, который дает возможность проветрить помещение и препятствует образованию запотеваний окна.

18. Москитные сетки. Конструкция разработана идентично под оконные рамы, устанавливается с помощью крючков или липкой ленты. Также, сетки могут быть раздвижного и рулонного типа.

19. Подоконники. Обеспечивают дополнительную теплоизоляцию и, кроме того, служат немалой визуальной поддержкой общего внешнего вида окна. Наиболее популярные деревянные, каменные и пластиковые подоконники. И если первые определяют стиль, неповторимость и привлекательность, многократно варьируются в дизайнерском решении, то пластик скорее практичный, недорогой и наиболее распространенный ввиду своей долговечности и простоты в уходе. Могут быть также подоконники из МДФ и ДСП, но они менее надежны.

20. Оконные откосы. К ним также относят наличники, то есть накладные планки, служащие для оформления профиля. Сами же откосы помещают между оконным профилем и стеной. Изготовляют чаще всего из гипсокартона или пластика.

    Теплые откосы из сэндвич панели

21. Отлив. Наружное приспособление, служащее для гидроизоляции окна (стока дождевой воды). Крепится с наружной стороны под окном. Лучше всего делать отливы из меди или стали, так как остальные материалы не столь прочны и долговечны.

Какими бывают раздвижные окна

Все раздвижные окна, а точнее, механизмы их сборки разделяют на несколько типов.

Наиболее распространенными из них остаются три типа:

1. Параллельно-сдвижной. Все, в чем мы нуждаемся для удобства и эстетичности. Фурнитура этого типа хорошо зарекомендовала себя на территории России. Простота в управлении, возможность установки на конструкции разных габаритов, отличный дизайнерский стиль. Все это делает фурнитуру параллельно-сдвижного типа очень популярной.
2. Откидной параллельно-сдвижной. Позволяет с помощью только одной ручки открывать обе створки сразу.
3. Подъемно-сдвижной. Считается самым надежным, способным удержать вес створки до 400кг.

Лучшие производители

Обратите внимание на прогрессивных лидеров мирового рынка производства фурнитуры для окон:

• Немецкая компания Winkhaus. Уже более полутора века на рынке мировых производителей. Непревзойденное качество изготовления идут рука об руку с удобством и прекрасной функциональностью.
• Фурнитура Maco. Австрийская компания, специализирующаяся на производстве самой лучшей откидной и поворотной фурнитуры.
• Немецкая фирма Aubi также один из признанных мировых лидеров. Надежность и качество, проверенное временем.
• Компания Roto. Высококачественная и надежная фурнитура Германии, выполнена с той добросовестной педантичностью, свойственной немецким производителям. Гарантийный срок у товаров Roto 10 лет.

Выбор фурнитуры

Чтобы не прогадать при выборе фурнитуры для своего дома нужно обращаться только к проверенным производителям. Ведь, в основном, общая надежность и долговечность оконных конструкций зависит только от качества выбранной Вами фурнитуры.

Поэтому, при выборе фурнитуры нужно акцентировать свое внимание на таких качествах продукции, как:

1. Устойчивость к разного вида нагрузкам.
2. Удобство в использовании, минимальные требования по уходу.
3. Долгосрочность.
4. Адаптированность производителя к требованиям клиентам.

Следует помнить, что цена хорошей фурнитуры составляет только 15% от всей стоимости конструкции, но экономить на ней не стоит. Лучше приобрести раз и надолго, чем сотню раз устранять мелкие неполадки, вызванные такими же незначительными внешними факторами.

Видео  о выборе оконной фурнитуры:

Заключение

Выбрать действительно качественную фурнитуру не так и просто, ведь качество зависит от многих факторов. Но, покупая у надежного производителя можно рассчитывать на стоимость: чем она дороже, тем качественнее она будет.

Полезно1Бесполезно

Устройство и регулировка пластиковых окон дома своими руками

Насколько бы не были совершенны современные строительные технологии, но, как и любые технические устройства, они требуют от человека знания основ своей конструкции и умелого, правильного обращения.

Кинематический механизм пластикового окна создан для весьма длительной эксплуатации. Однако он может ломаться или требовать периодической регулировки и ухода.

Наши советы помогут домашнему мастеру понять принцип конструкции пластикового окна и его регулировок для оптимального поддержания комфортных условий внутри квартиры в любое время года.

Выполнение несложных профилактических работ и качественных регулировок позволит поддерживать работоспособность пластикового окна длительное время без серьезных поломок.

Содержание статьи

Общее устройство

Пластиковое окно выпускается по типовым размерам или изготавливается на заказ в заводских условиях. Оно отвечает общеевропейским техническим стандартам безопасности.

Габариты его рамы должно свободно входить в строительный проем, надежно фиксироваться в нем клиньями, распорками и фиксаторами с уплотнительными и теплоизоляционными материалами.

Конструкция пластикового окна состоит из:

• общей рамы, выполненной стальным профилем с пластиковым ПВХ покрытием;
• импоста — разделяющего раму вставкой;
• открывающейся створки со стеклопакетом;
• неподвижного оконного блока, который может отсутствовать у отдельных моделей;
• фурнитуры;
• откосов, утеплителей и других аксессуаров.

Рассмотрим их особенности.

Рама

Изготавливается в качестве базового стационарно закрепленного элемента, в котором располагают остальные части пластикового окна.

Рама выдерживает все виды механических нагрузок, воздействующих на окно в процессе эксплуатации. Для этого ее стальной профиль выполняют специальной формой, рассчитанной по законам сопромата и теории прочности оболочек. Он находится в самой центральной, большой части камеры.

Конфигурация поперечного сечения профиля обеспечивает дополнительные задачи:

• отвод влаги из конденсата, образующегося при снижении температуры на улице и приводящего к запотеванию окон:
• уплотнение пространства между оконным блоком со строительным проемом и стеклопакетами.

Оконные блоки и створки

Основным элементом, пропускающим солнечный свет через окно, служит стеклопакет. Самая простая конструкция создается из одной камеры, включающей два одинаковых стекла толщиной 3 или 4 мм, разделенных по периметру металлической планкой, например, из алюминия. Ее дополняет поглотитель влаги и слой герметизации, расположенный по периметру.

Пространство между стеклами заполняют осушенным воздухом или инертным газом. Они снижают теплопередачу и уменьшают выпадения конденсата.

Бюджетные стеклопакеты изготавливают из обычного оконного стекла, а на дорогие изделия могут наноситься слои серебряного покрытия с низкой эмиссией.

За счет создания вакуума между такими стеклами или закачивания аргона внутрь стеклопакета они получают возможность:

• отражать назад в помещение тепло из комнаты;
• пропускать солнечный свет;
• блокировать зимний холод;
• улучшить звукоизоляцию.

Стекло с серебряным покрытием на вид сложно отличить от обычного, но оно всегда отражает тепловые лучи. Поэтому зимой в комнате становится теплее, а летом — прохладнее: нагрев, создаваемый солнечной энергией, отражается ими на улицу.

Обычные стеклопакеты создают с двумя камерами, состоящими из трех стекол.

Они предназначены для эксплуатации в условиях средней полосы России. Для холодного северного климата количества камер в стеклопакете увеличивают, но это сказывается на сложности конструкции, общей стоимости.

Стеклопакеты могут устанавливаться стационарным блоком или выполняться открывающейся створкой.

Последняя имеет дополнительное положение для проветривания. Попадание насекомых с улицы в летнее время исключает противомоскитная сетка.

Надежную работу створки обеспечивает фурнитура — комплект дополнительных металлических элементов, создающих различные режимы работы окна.

Фурнитура

Довольно простое управление створкой ос стеклопакетом обеспечивает сложная кинематическая система, включающая механизмы закрытия, удержания, открытия, фиксации и настройки. Они выполнены различными деталями, расположенными на створке и раме, взаимодействуют между собой.

Все регулировки выполнено точно в заводских условиях. При эксплуатации они могут корректироваться.

Отдельные элементы фурнитуры в рабочем положении показаны на фото ниже.

Аксессуары

Обязательными элементами являются:

• подоконник;
• отливы и откосы;
• уплотнители.

Подоконник

Это привычный элемент окна, позволяющий располагать на нем комнатные растения, рассаду и некоторые другие предметы.

Поэтому многие владельцы квартир стремятся использовать широкий подоконник, обеспечивающий больше рабочего пространства.

Следует учитывать, что под ним обычно расположена батарея отопления. От нее зимой теплый воздух должен поступать на окно, обеспечивая тепловую завесу для проникающих через стеклопакет холодных потоков. Широкий подоконник создает барьер для тепла.

Решить эту проблему в период подготовки к дачному сезону просто: достаточно установить сверху широкие доски или листы фанеры, ДСП, ДВП, временно укрепить их. Вот и все настройки.

Откосы и отливы

На встроенном фото показан этап изготовления откосов своими руками из пластика, а на внешнем — выполненные обычным штукатурным раствором. Они закрывают окно с внутренней стороны помещения, придают ему декоративный вид.

Таким же способом защищается рама со стороны улицы.

Назначение отлива понятно из названия — отвод воды от атмосферных осадков с внешней стороны оконной конструкции.

Уплотнители

Промежуток между рамой и строительным проемом заполняют строительной пеной, а для ликвидации внутренних пустот вокруг стеклопакетов используют специальные мягкие прокладки со светостойкой резиной.

Методика регулировок

В идеальном положении рама пластикового окна установлена строго по вертикали и горизонтали, для чего используются различные типы уровней.

Створка со стеклопакетом внутри рамы должна располагаться строго параллельно ее сторонам так, чтобы все зазоры были одинаковыми.

Во время эксплуатации или при неправильной настройке возможны дефекты. Наиболее характерны случаи, когда створка опущена, сдвинута в сторону или не до конца прижата к раме. Чаще же всего эти неисправности проявляются в комплексе.

Настройка положений подвижной створки

Общие рекомендации

Первоначально следует визуально осмотреть состояние пластикового окна, выявить место затирания подвижных частей, оценить дефект, соосбы настройки. После этого можно приступать к регулировкам. Для их проведеня потребуется иметь ключ шестигарнник — шестерку.

Расположение узлов регулирования показано на картинке.

Они обычно закрыты защитным колпачком, как показано ниже. Его надо просто сдвинуть рукой вверх.

У некоторых моделей окон узлы регулирования могут находиться в другом месте. Например, конструкция нижнего завеса с плотным размещением около откоса исключает выполнение в этом месте возможности настроек положения створки по горизонтали.

В этом случак узел регулировки может быть расположен вверху дверцы, а доступ к нему осуществляется при полностью открытой створке.

Настройка зазоров

Регулировка горизонтальных смещений

Шестигранный ключ всталяют в гнездо регулировочного винта и, вращая рукоятку, отслеживают изменение зазоров по перемещению створки. На фото показан случай, когда узел регулирования расположен сверху.

Настройка высоты

Вращение ключа по часовой стрелке приподнимает створку, а противоположное — опускает.

Выравнивание прижатия

Створка откидывается в режим проветривания. Узел регулировки расположен на ней в левой части. Доступ несколько ограничен, но работать можно.

Режим зима-лето

Регулировочный узел расположен снизу торцевой стороны дверцы. Настройка выполняется ключом за счет смещения положения внутреннего клина, который осуществляет прижатие створки к раме с разным усилием.

Регулировка цапфами

Метод предназначен для доводки створки с созданием ослабленного, стандартного или усиленного нажима ее на раму.

Цапфы могут быть выполнены овальной формы для поворота пассатижами или круглыми с возможностью настройки шестигранным ключом. В различных конструкциях пластиковых окон используются индивидуальные настройки.

Дефекты ручки

Ручка предназначена для выставления одного из режимов работы пластикового окна:

• открыто — вверх;
• микропроветривание — под 45 градусов к горизонту;
• проветривание — горизонтально;
• закрыто — вниз.

Блокиратор или микролифт служит для предотвращения поломок механизмов створки. Он уменьшает износ и ослабление креплений, сохраняет регулировки, продлевает ресурс.

Для доступа к ручке следует оттянуть пальцами защитную крышку и повернуть ее в горизонтальном направлении. Обычной отверткой откручивают крепежные винты. Они позволяют полностью заменить рукоятку на новую, например, обладающую механизмом защиты от любопытных детей.

Затруднение управления ручкой может возникнуть в результате попадания пыли внутрь механизмов пластикового окна. Загрязнения следует удалять, а трущиеся поверхности металлических частей рекомендуется смазывать облегченными машинными маслами.

Замена уплотнителей

Ресурс их работы при правильной эксплуатации рассчитан на десять лет.

Износ материала сразу ощущается проникновением холодного воздуха с улицы в обход стеклопакета. Старый уплотнитель просто извлекается из своего паза, а на его место устанавливается новый. Работать следует аккуратно, материал нельзя растягивать.

Для снижения трения уплотнителя при манипуляциях со створкой его рекомендуется умеренно смазывать сортами силиконовой смазки.

Рекомендации по эксплуатации

Уход за пластиковым окном не сложен. Требуется поддерживать его механизмы в чистоте, периодически осматривать, своевременно смазывать.

При загрязнениях пластика его отчищают специальными растворами, хотя вполне приемлемо использовать теплую воду с мылом. Нельзя обрабатывать поверхности агрессивными растворителями и абразивными средствами.

Двойное обслуживание всех механизмов каждой осенью и весной значительно продлевает срок эксплуатации оконной конструкции.

Выполняя смазку трущихся частей и уплотнителей не забывайте осматривать и очищать отверстия для отвода воды как в створке, так и на раме.

Для закрепления материала рекомендуем посмотреть полезный видеоролик Александра Кваша “Регулировка пластикового окна самостоятельно”.

Сейчас вам удобно задать вопросы в комментариях и поделиться материалом с друзьями в соц сетях.

Полезные товары

Основные виды оконной фурнитуры

Если в общих чертах разобраться, какая фурнитура для пластиковых окон сегодня используется производителями, то становится очевидным, что мы имеем дело с совершенными многофункциональными механизмами. Огромный плюс современных систем заключается в том, что они могут дополняться по желанию заказчика различными элементами, обеспечивающими дополнительные опции. То же самое касается фурнитуры для деревянных и алюминиевых окон, которая отличается от базовых систем лишь способами фиксации на конструкциях из профилей. Благодаря этому не имеет значения, из какого материала изготовлены створки и рамы – функциональность окон от этого не пострадает.

Оконные петли

Петли для окон бывают с регулировкой и без. Однако второй вариант практически не используется сегодня, поскольку затрудняет эксплуатацию створок, которые в большинстве случаев со временем могут провиснуть. Также эти элементы фурнитуры классифицируются по местоположению на верхние и нижние петли. Принято различать модели и по способу открывания:

• откидные;
• поворотные;
• накладные – усиленный механизм для тяжелых распашных створок.

Для изготовления петель может применяться латунь и сплавы алюминия, но чаще всего используется прочная сталь с устойчивым антикоррозийным покрытием. Эти элементы открытые, частично скрытые и скрытые. Предпочтение при выборе по возможности рекомендуется отдавать моделям скрытого типа. В обзоре на ОкнаТрейд можно прочитать обо всех преимуществах этих устройств и области их применения.

Для финских деревянных окон применяют не накладные, а ввертные поворотные петли.

Ручки

Именно при помощи этих элементов осуществляется управления всеми механизмами оконной фурнитуры. Они представлены в нескольких цветовых решениях и различаются по области применения:

• для окон и балконных дверей;
• для входных и межкомнатных дверей – скобы, нажимные гарнитуры и двойные ручки на розетке;
• для внешней стороны балконных дверей.

В качестве декоративного напыления используются пластик, керамика и металл. Недавно появились модели с антибактериальным порошковым покрытием, в составе которого содержится высокая концентрация ионов серебра. Ручки могут быть дополнительно укомплектованы замком, кнопкой блокировки открытия в целях детской безопасности и противовзломным механизмом.

Микролифты

Микролифты первыми соприкасаются при закрытии створок или дверных полотен с профилем рамы и слегка приподнимают эти элементы конструкции, благодаря чему снижается нагрузка на петли. Кроме того, со временем створки провисают под собственным довольно приличным весом и начинают каждый раз при закрытии цепляться за раму. Постоянная регулировка – не самый лучший выход из ситуации, поэтому инженеры искали другое решение и нашли его. Микролифты представлены 2 видами:

• роликовый;
• планочный.

Планочные микролифты от роликовых отличаются исключительно подъемными элементами. Что они собой представляют, заключено в самом названии этих устройств. Они крепятся сбоку створки, а на раме фиксируется ответная планка. Оба элемента оконной фурнитуры снимают нагрузку с петель в закрытом положении, чем продлевают срок их эксплуатации. Также микролифты помогают сохранить в целостности уплотнительный контур.

Помимо своей основной функции планочные микролифты блокируют створки от неправильного открытия при ошибочном повороте ручки.

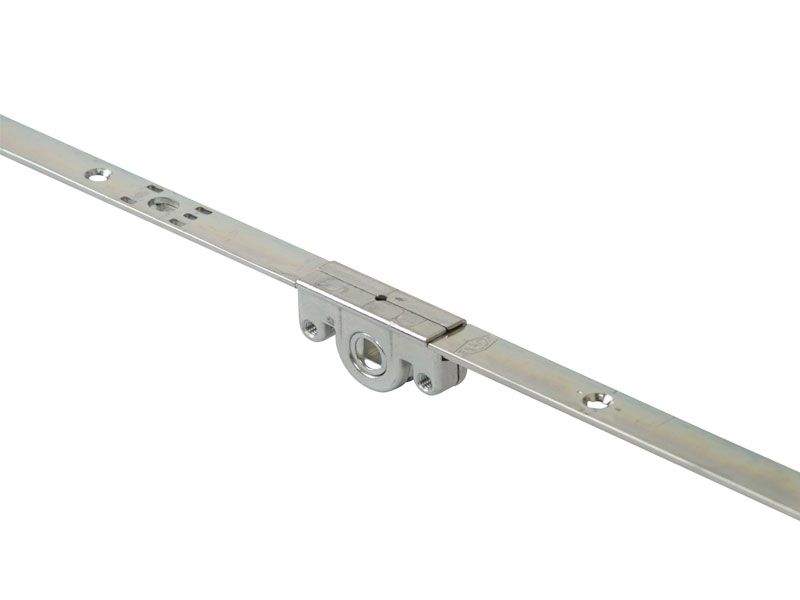

Механические запорные устройства

Это целый комплекс элементов, которые принимают участие в закрытии створок. К этой категории можно отнести и ручки, так как именно через них передаются команды, после чего срабатывает тот или иной механизм. Также механическими запорными устройствами являются:

• цапфы с ответными планками;
• привод с блокиратором и замком – основной запор;
• штульповый привод – элемент для штульповых окон;

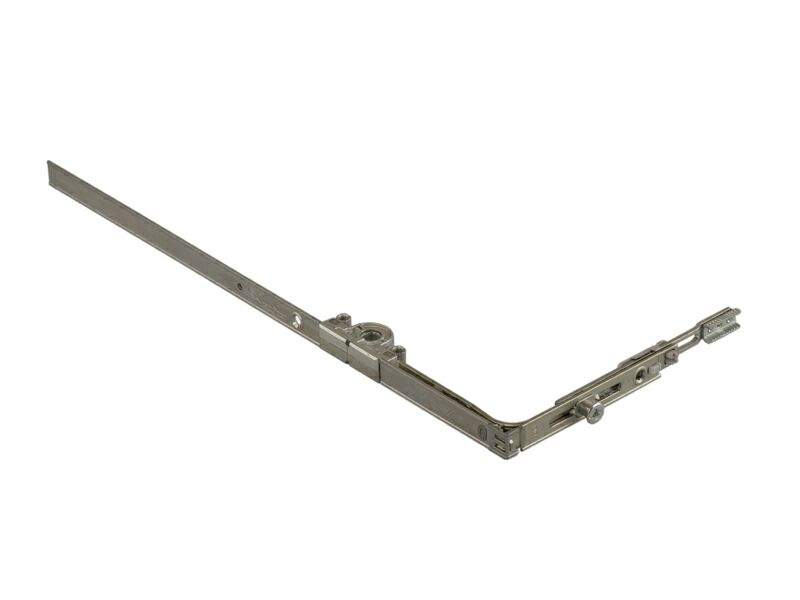

• угловые передачи – передают команду с ручки через угол створки;
• промежуточные передачи;
• дополнительные угловые передачи.

Все отдельные части запорной системы в части контурного механизма соединяются между собой ленточными передачами, имеющими на концах пластин зубчатые гребенки. Благодаря этому обеспечивается возможность команд к любым элементам оконной фурнитуры, отвечающим за открытие/закрытие створки.

Многозапорные замки

Многозапорный замок – сложная система для дверей, обеспечивающая плотное прилегание створки и ее блокировку в разных точках. Эти многофункциональные устройства представлены несколькими модификациями и отличаются по типу основного и дополнительного запирания, виду защелкивания и способу запирания. Такие замки могут комплектоваться роликовой или фалевой защелкой.

Они имеют привод либо от ручки, либо от профильного цилиндра, приводящего цапфы в движение в едином направлении. Эти замки могут быть удлиняемыми и неудлиняемыми. Для таких устройств предусмотрена возможность установки концевых запоров, электроприводов и специальных магнитных прижимов, позволяющих усилить прижим и повысить уровень взломостойкости.

Оконные цапфы и ответные планки

Эти элементы отвечают за прижим и герметичность створок. Также от них во многом зависит уровень безопасности окон. Цапфы бывают стандартные и противовзломные, причем каждый из этих видов представлен достаточно большим количеством устройств, имеющих разную форму и функционал. Цапфы позволяют изменять силу прижима створок, благодаря чему окна могут эксплуатироваться в двух режимах – «зима/лето».

Ответные планки фиксируются на рамном профиле и совместно с заходящими в них цапфами создают точки запирания окон. На текущий момент производится несколько видов этих элементов фурнитуры:

• стандартная ответная планка;
• поворотно-откидная;
• штульповая;
• для микрощелевого проветривания.

Ограничитель поворота

Этот элемент не позволяет створке откидываться дальше заданного положения и биться об оконный откос. Ограничители поворота изготавливаются из стали с антикоррозийным покрытием и имеют очень простое устройство. Они состоят из пластины с фиксацией на раме, подвижно соединенной с рычагом, который крепится ко второй пластине с прорезью, установленной на нижней части створки. Благодаря такому устройству обеспечивается целостность откосов, профилей и стеклопакетов.

Угловой переключатель

Эти элементы являются составной частью запорной системой и имеют второе название – угловая передача. Именно через них передается импульс на движение к цапфам, расположенным на сторонах створки, где нет ручки. Существуют специальные переключатели с функцией многоступенчатого микропроветривания и модели с противовзломными цапфами.

Откидные ножницы

Принцип действия и конструктивные особенности этого устройства полностью отражены в его названии. Такие элементы применяются для комплектации окон с поворотно-откидными створками. Ножницы устанавливаются в верхней части конструкции и позволяют открывать окно на проветривание. Это происходит при переводе ручки вверх. Именно в таком положении на удерживающий механизм передается команда. Они изготовлены из стали с антикоррозийным покрытием и интегрированы в общую запорную систему.

Для створок разной ширины предусмотрены свои модели откидных ножниц. Подвижные элементы оконной конструкции, имеющие ширину свыше 1300 мм, должны оснащаться специальными дополнительными ножницами.

Оконные запоры

Эти элементы фурнитуры также относятся к описанным выше механическим запорным устройствам, но на них стоит заострить внимание. Ведь именно они выполняют одну из основных функций в закрывании/открывании створок. Такие механизмы принято подразделять на основные, средние и дополнительные. Основные, в свою очередь, имеют несколько видов:

• поворотный – самая простая модификация, которая используется для распашных створок и обеспечивает прижим только в той части конструкции, где расположена ручка;
• поворотно-откидной – наиболее популярный механизм, обеспечивающий полноценный прижим створки и ее откидывание на проветривание;
• штульповый – применяется для двустворчатых окон без импоста и способствует герметичному прижиму двух соседних независимо открывающихся створок.

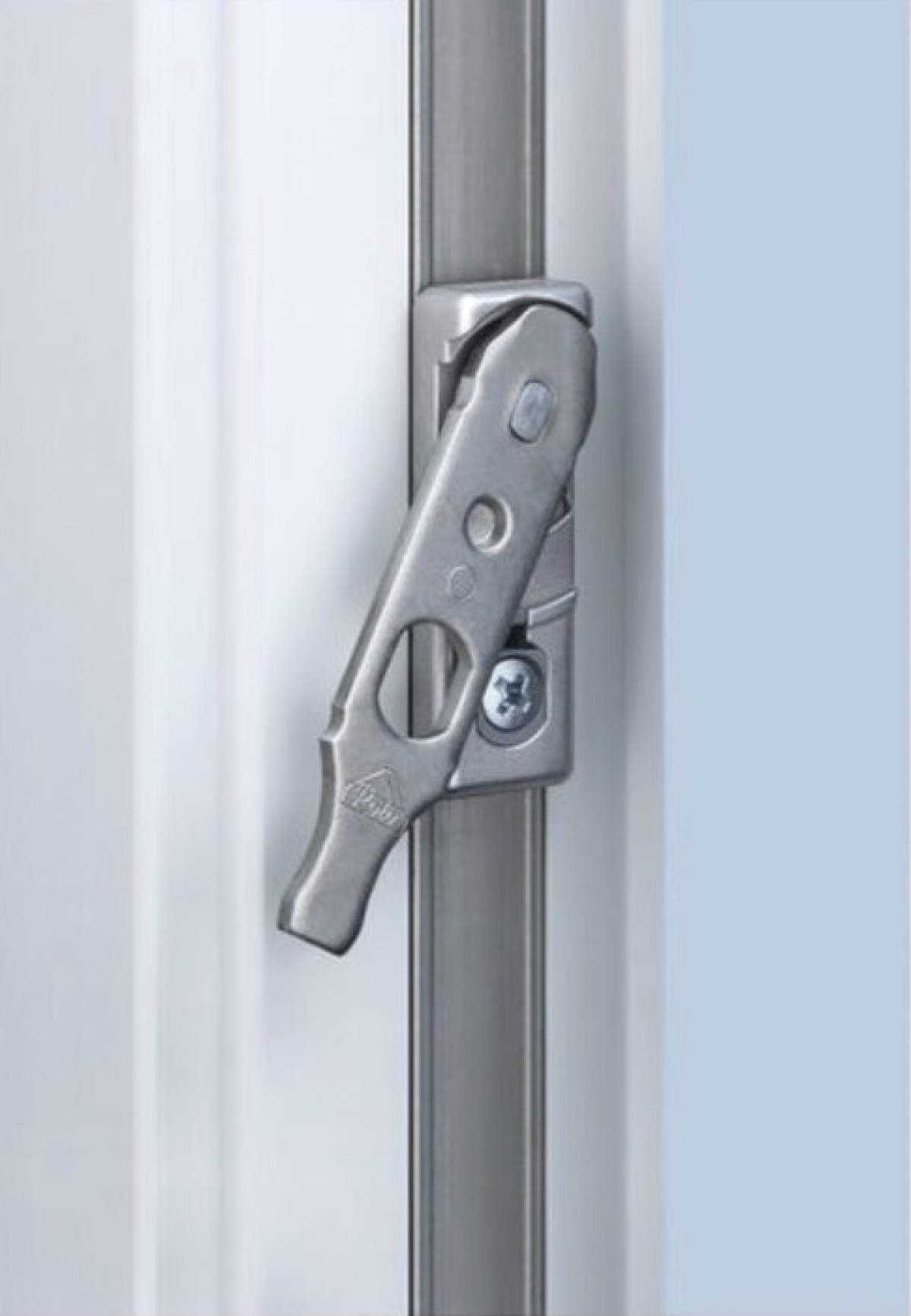

Блокиратор ошибочного открывания

Чтобы поворотно-откидная створка не отходила от рамы одновременно в 2 плоскостях при неправильном повороте ручки, необходимо обеспечить блокировку ошибочного открывания. Эту функцию выполняют микролифты.

Ролики для раздвижных створок

Поскольку существует несколько видов раздвижных систем для окон, которым посвящен отдельный обзор на ОкнаТрейд, для их комплектации используются разные ролики. Это могут нижнеопорные и верхнеподвесные элементы, оснащенные пластиковыми втулками или металлическими подшипниками. Все зависит от вида и класса системы. Некоторые ролики обеспечивают ход створки в комплексе с поворотно-рычажными механизмами. Для плавного и тихого хода их оснащают ободками из резины или упругих полимеров.

Тонкости обслуживания пластиковых окон своими руками или через сервисный центр

Качественные пластиковые окна могут прослужить без серьёзных поломок до десяти лет. Но такого срока можно достичь только при условии своевременного обслуживания механизмов. В противном случае Иначе мелкие неисправности будут возникать гораздо раньше. В статье рассмотрено, какие работы необходимо проводить при различных проблемах, зачем нужна смазка и как пользоваться летним и зимним режимами.

Какие работы нужно проводить?

При отсутствии внешних неисправностей и нареканий по состоянию фурнитуры обслуживание необходимо производить один раз в год. Работа на разделе тёплого и холодного воздуха, выпадение конденсата, уличная пыль — причины поломок. Регулярная проверка предотвратит проседание створок, снижение эластичности уплотнительных резинок. Стандартное обслуживание евроокон включает:

• проверку целостности рам, стеклопакетов;
• регулировку высоты, наклона и прижима створок;
• чистку, смазку фурнитуры.

При наличии навыков и знаний об устройстве оконного механизма ежегодное обслуживание можно проводить самостоятельно.

Проседание створки

Даже качественные окна из ПВХ немного проседают под собственным весом. Если что створка конструкции просела или накренилась, возьмите шестигранный ключ на 4 мм и действуйте так:

1. Откройте створку в поворотное положение.
2. Снимите декоративную заглушку с нижней петли.
3. Вставьте ключ в верхний регулировочный паз, проверните по часовой стрелке, чтобы приподнять створку. Аналогичное действие, выполненное против часовой стрелки, поможет опустить окно.

Иногда створка при закрывании из поворотного положения начинает цеплять среднюю часть рамы. Тогда понадобится горизонтальная регулировка, которая также выполняется шестигранным ключом:

1. Найдите нижний регулировочный паз, вставьте в него ключ.
2. Прокрутите его по часовой стрелке, чтобы сместить створку в сторону петли.
3. При необходимости повторите действие с верхней петлей.

Внимание

Все действия проводятся только при открытом окне. Если опыта в регулировке створок мало, вращайте винты по ¼ оборота и проверяйте, достаточно ли этого результата.

Заклинивание ручки

Если ручка открытого окна блокируется в одном положении, закрыть створку невозможно. Чаще всего виной тому – автоматический блокиратор, который производители фурнитуры вставляют в механизм во избежание случайного проворачивания и поломки детали. Но иногда блокиратор срабатывает совершенно неожиданно, например, при слишком быстром переключении режимов оконной створки. Чтобы вернуть деталь в исходное положение, необходимо определить тип блокиратора:

1. В торце оконной створки под ручкой найдите язычок, торчащий под углом к раме. Аккуратно приведите его в положение, параллельное раме, а затем поверните ручку в нужную сторону. Таким механизмом оснащена большая часть фурнитуры.
2. Блокиратор может быть в виде металлической пластинки на пружине. Тогда эту пластинку нужно прижать пальцем к уплотнителю, затем совершать действия с ручкой.

Если действия не приносят результата, возможно, блокиратор цепляется за ответный механизм на раме. Можно провести такие действия своими руками:

1. Найдите элемент, который мешает закрыть окно.
2. Отвинтите крепёж.
3. Подложите что-либо между этой деталью и рамой.
4. Поверните ручку в исходное положение.
5. Уберите прокладку, верните крепёж.

Совет

Одна из причин плохого функционирования ручки — засохшая в фурнитуре смазка. Оконная ручка управляет сразу несколькими передаточными механизмами, а её бесперебойную работу обеспечивает чистота и хорошая смазка. Обработайте составом подвижные элементы фурнитуры.

Трещина на ручке или необходимость замены ограничителя

Если целостность ручки нарушена, ремонт не поможет. Необходима установка новой детали:

1. Поверните декоративную пластину у основания вышедшей из строя детали под прямым углом: там есть два фиксирующих винта.
2. Отвёрткой открутите винты, вытащите их из пазов.
3. Осторожно демонтируйте старую ручку, прикрутите на её место новую.

Чтобы установить или заменить ограничитель открывания окна, можно сделать это при монтаже новой фурнитуры (причины и методы замены фурнитуры на окне узнайте тут). Перед установкой новой ручки закрепите пластину регулятора проветривания, а потом прикручивайте основную деталь. В завершение верните на место декоративную пластину.

Плохое примыкание створок к раме

Неплотное примыкание створок — частая причина сквозняков.

• Нужно проверить материал-утеплитель для герметичного примыкания. Если эластичность уплотнительной резинки нарушена или материал деформирован, его необходимо заменить. Срок службы уплотнителя составляет от 5 до 10 лет. Чтобы заменить материал, приобретают новую резинку, предварительно проверив её на отсутствие брака. Удалите из паза старый материал. Тщательно вымойте, высушите область, а затем смажьте её специальным клеем. Теперь аккуратно и тщательно вводите в паз новый уплотнительный шнур. Не спешите, чтобы не допустить растяжения или сжатия материала. Подробнее о том, как грамотно произвести замену уплотнителя на пластиковых окнах своими руками, читайте тут.
• Другая возможная причина может скрываться в неисправности фурнитуры. За плотность прижима отвечают цапфы – запорные элементы на створке. Чтобы обеспечить оптимальное расположение этих элементов, можно вращать их пассатижами. Параллельное оконному профилю расположение свидетельствует о слабом прижиме, а перпендикулярное – о том, что сила прижима максимальна. Если есть регулировочные планки, провести эту процедуру проще: достаточно вставить в паз планки ключ-шестигранник, затем повернуть его на половину оборота по часовой стрелке.

Смазка

Своевременная чистка и смазка оконных механизмов продляет период бесперебойной эксплуатации стеклопакета. При регулярной чистке и смазке вы сможете использовать окна до 50 лет.

Зачем нужна смазка?

Смазка нужна, чтобы продлить срок службы фурнитуры. Грязь, пыль, попадающая во внутренние механизмы с улицы, затрудняет их работу во время открывания и закрывания окна. Устаревшая смазка смешивается с грязью и уже не может обеспечивать работу механизмов (о ремонте механизмов читайте тут). Наоборот, она приобретает абразивные свойства, может царапать важные элементы деталей. Выгоднее обеспечить профилактику, чем ремонтировать фурнитуру. Скрип, треск, щелчки во время эксплуатации должны стать сигналом к тому, что пора менять смазку.

Периодичность

После установки пластиковых окон в течение 2–5 лет действует гарантия на заводскую фурнитуру (длительность зависит и от условий эксплуатации). На такой период хватает первоначальной смазки. По истечении этого срока нужно смазывать фурнитуру один раз в год. Лучше всего заниматься чисткой, смазкой в середине весны. Жителям крупных городов и тем, кто живёт вблизи оживлённых трасс, показан более частый уход за фурнитурой: обилие пыли, смога способствует быстрому загрязнению.

Как производится?

Смазка фурнитуры – процесс, с которым самостоятельно справится каждый хозяин своими руками:

1. Приобретите смазочный материал. Самый распространённый – машинное масло. Можно воспользоваться силиконовой смазкой или техническим вазелином.
2. Раскройте створки, удалите все загрязнения мягкой тряпкой. Для стойких пятен используйте щётку, но следите, чтобы она была не слишком жёсткой и не повредила поверхность.
3. Обильно смажьте запорные элементы, кронштейны, все металлические части фурнитуры. Для труднодоступных мест используйте узкую насадку.
4. Если используете смазку во флаконе, для каждого элемента будет достаточно 2–3 капель средства.
5. Снимите ручку, добавьте несколько капель масла в центральный запорный узел.

Внимание

Не экспериментируйте со средствами для смазки. Не используйте для этих целей органические масла и другие бытовые жидкости.

Зимний и летний режимы использования

Сезонные режимы позволяют регулировать плотность прижима створок к раме. Оконный профиль нормально функционирует, а в помещении сохраняется комфортный температурный режим. Этой функции может не быть в окнах бюджетного сегмента. Этапы перевода на сезонный режим:

1. На торце створки в местах примыкания к раме найдите прижимные ролики диаметром 5–8 мм. Их может быть несколько.
2. На каждом из роликов расположена риска. При зимнем режиме она направлена внутрь помещения, а в летнем варианте смотрит наружу.
3. Потяните ролик на себя, измените положение риски. Иногда может понадобиться шестигранный ключ.
4. Проделайте эту манипуляцию со всеми роликами, установите их на место.

Сервисные работы

Самостоятельное обслуживание окон не целесообразно, если у хозяина есть необходимые навыки, он хорошо разбирается в конструкции механизмов. Если же знаний недостаточно или нет желания тратить время на уход за профилями, при установке окон можно заключить договор об их сервисном обслуживании. По договору мастер будет проводить регулировку окон, диагностику и устранение неполадок. Виды сервисного обслуживания:

1. Разовое – после установки окна моют и регулируют, выполняют чистку и смазку фурнитуры и уплотнителей.
2. Периодическое – осмотр и регулировка окон проводятся регулярно, выявленные неполадки быстро ликвидируются. Договор также предусматривает чистку каналов, смазывание запорных элементов, уплотнителя.

Совет

Рекомендуемая по сервисному договору периодичность работ – дважды в год. Некоторые компании предоставляют также услуги по замене и модернизации фурнитуры, смене деформированного уплотнителя.

Обслуживание пластиковых окон – процедура, которой необходимо уделять должное внимание. Своевременная регулировка механизмов, смазка фурнитуры и устранение мелких неисправностей существенно продлят срок службы оконных конструкций. При отсутствии необходимых навыков обслуживание лучше доверить мастеру.

Как устроено пластиковое окно фурнитура —

В этой статье будет рассмотрено устройство пластикового окна. Следует отметить, что классическое строение современных окон не находится в зависимости от материала их изготовления.

Устройство пластикового окна обладает сложной конфигурацией. От его качества зависит качество самой оконной рамы. Профиль характеризует монтажная глубина. Показатель ее систематизирован, и многие фирмы производят окна с глубиной в 5.8, 6 или 7 см. Встречаются модели и толще. Их монтажная глубина достигает 13 см. Они предназначены для широких и больших стеклопакетов.

Также профили отличаются количеством внутренних камер. Камерой называют пустую, вытянутую вдоль профиля полость. В зависимости от их количества профили подразделяют на двух-, трех-, четырехкамерные и т. д. Обычно фирмы, занимающиеся установкой окон из пластика, представляют клиенту устройство пластикового окна в разрезе. Это дает возможность покупателю рассмотреть внутреннее строение изделия в деталях.

Иногда внутрь профиля вмонтирована не полая камера. В ней содержится армирующий материал. Чем больше камер в профиле, тем выше качество изделия. Объясняется это тем, что многокамерные окна обладают высоким уровнем теплоизоляции. На отечественном рынке высоким спросом пользуются конструкции с тремя камерами. Конфигурация эта не отличается сложностью.

Пластиковые окна делаются из разных материалов. Название ПВХ (поливинилхлорид) мы встречаем чаще всего. Но производители могут применять как первичное, так и вторичное сырье, а также использовать разнородный состав. При покупке лучше обращать внимание на известные фирмы по выпуску пластиковых окон. Они используют первичный материал, который отличается экологической чистотой. Такие профили имеют высокую стоимость. Вторичное сырье содержит вредные для здоровья примеси. Иногда в состав добавляются тяжелые ядовитые металлы.

Устройство стеклопакета пластикового окна отличается герметичностью. Эту конструкцию разобрать невозможно. Сборка проводится на заводе. Стеклопакет окон ПВХ, как правило, содержит в себе два или три стекла, склеенные между собой по периметру. Между ними вставлен специальный вкладыш. Внутри конструкции содержится вещество, поглощающее влагу из закачанного внутрь воздуха или инертного газа. Производители наполняют стеклопакет воздухом, подвергшимся тщательной очистке, или же аргоном. Таким образом, внутри конструкции присутствует сухой и чистый газ.

В случае потери герметичности в стеклопакет проникнет влага, что вызовет конденсат. Газ будет обладать повышенной теплопроводностью, и конструкция перестанет выполнять свою функцию. Надо отметить, что сухость воздуха обеспечивает высокий уровень теплоизоляции. К примеру, пенопласт относят к теплоизоляционным материалам, потому что он снабжен мелкими порами и полостями, содержащими воздух. Нормой для теплоизоляции окон считается расстояние в 16 мм между стеклами. При увеличении этого показателя теплопроводность возрастает.

Как и профиль, стеклопакет может содержать разное количество камер. Если в него включено два стекла, то он обладает одной камерой, а если три, то он будет двухкамерным. Как правило, в жилых помещениях монтируют двухкамерные конструкции. Они обладают стандартной монтажной глубиной в 24 мм. При этом показатель толщины стекол составляет 4 мм, а расстояние между стеклами – 16 мм. Такая конфигурация способна снизить шум на 34 дБ.

Приступим к рассмотрению того, что делает функциональным устройство пластиковых окон. Фурнитура осуществляет управление рамой. Следует отметить, что ее механизм отличается сложностью.

Части конфигурации устанавливаются по внутреннему периметру створки окна. Вступая во взаимодействие, они обеспечивают различное положение оконной рамы. При этом их работу отличает четкость. Запорное устройство пластиковых окон обладает большим количеством регулировок. К примеру, положение створки может изменяться не только по высоте, но и по горизонтали и диагонали. Провисания можно избежать, применив микролифт, установленный под створкой, а также с помощью других регулировок.

Устройство механизма пластиковых окон содержит две пластины из стали. Они расположены в специально предназначенном для них пазу, проходящем вдоль всего профиля. Внутреннюю пластину называют передающей шиной. Именно она приводится в движение при повороте ручки.

Передающая шина содержит цапфы. Это и есть элементы запора, удерживающие створку в заданном положении. Как только поворачивается ручка, цапфы попадают в определенные планки на створке, расположенной с другой стороны. Рама плотно удерживается в закрытом положении. При движении ручки вверх закрываются цапфы, расположенные снизу. Поэтому створку легко установить на режим проветривания. В верхней части окна распложен еще один элемент фурнитуры, получивший название «ножницы». Он дает возможность чуточку приоткрыть окно.

Как правило, экономный класс изделия обладает стандартным набором опций. Вы можете установить базовый пакет с минимальным количеством возможностей или же выбрать многофункциональную модель. Тут все зависит от финансовых возможностей и вкуса.

Как правило, дополнительные опции обеспечивают:

Также предлагается фурнитура против взлома, которая обладает повышенной прочностью и может служить надежной защитой. Она оснащена запирающимися ручками.

Как любой механизм, выйти из строя может и это устройство, и ремонт пластиковых окон в этом случае неизбежен. Не советуется производить починку самостоятельно. Необходимо обратиться к специалисту.

Срок службы фурнитуры можно увеличить, если своевременно производить техническое обслуживание окон: смазывать их и чистить механизмы.

При установке новых конструкций рекомендуется обратить внимание на устройство откосов пластиковых окон. Ошибки при выборе этого элемента могут привести к образованию конденсата на стеклах или же их промерзанию. Самым оптимальным вариантом считается установка откосов из ПВХ.

Такое устройство обладает следующими плюсами:

В строительной практике применяется несколько способов монтажа конструкций. Широкое распространение получили три:

Шторы в рулонах обладают высокой функциональностью. Они придают квартире неповторимый стиль и способствуют созданию уюта. Именно поэтому такие изделия пользуются большим спросом.

Данный метод фиксации дает возможность закреплять шторы как над оконным проемом, так и в нем. Система, как правило, монтируется на окна, но существуют и многоцелевые механизмы.

Открытые крепления для штор имеют разновидности:

Несмотря на то что типов много, принцип работы механизмов одинаков. Штора наматывается на вал, закрепленный между держателями. Управление занавесками производится посредством цепочки или механизма на пружине. Во втором случае держатель монтируется на планке, расположенной внизу. Штора оттягивается вниз и фиксируется на уровне, обеспечивающем нужное затемнение жилого помещения.

Зачастую для фиксации устройства применяются направляющие с зацепом. Также используют двухсторонний скотч для монтажа. Он имеет свой минус, который заключается в том, что клеевой слой начинает плавиться во время жары. Используются и вешалки. Но они подходят не для всех рам. Унифицированным способом считается крепление штор посредством шурупов и саморезов. Диаметр вала находится в зависимости от ширины полотна. Для габаритных штор в рулонах требуются крепкие планки. В противном случае система может подвергнуться деформации или поломке.

Несколько лет назад считалось, что закрытый тип крепления применим только к окнам из пластика. На самом деле такое устройство для штор на пластиковые окна применяется и в конструкциях из дерева и алюминия. Система обладает разными размерами, но это не влияет на привлекательность и функциональность. Основным отличием этой конструкции является присутствие короба. Эта деталь содержит боковые заглушки и придает конфигурации аккуратный вид.

Важную роль играет размер короба. Установка рулонных штор с мини-системой на пластиковые окна не препятствует закрыванию и открыванию створок. При использовании тяжелых рулонных штор необходимо применение крупного короба и крепкого вала. Такие механизмы не всегда помещаются над проемом, особенно если окно расположено высоко. В этом случае монтаж системы осуществляется на потолок. От направляющих в этом случае отказываются. Если есть возможность, то их рекомендовано установить. Устройства будут препятствовать деформации полотна штор, помогут избежать смещения, обеспечат системе нужное движение.

При креплении шторы необходимо обратить внимание на диаметр вала и длину кронштейнов. Чем длиннее деталь, тем больший объем намотки она обеспечит. Поэтому при выборе штор из рыхлого или плотного материала следует употреблять длинные кронштейны. Рулонные механизмы работают бесшумно. Появление сильных звуков свидетельствует о том, что конструкция имеет дефект или неправильно собрана.

За последнее время в области рулонных штор появилось множество новых решений. Производители предлагают конструкцию, в которой короба крепятся с тем учетом, чтобы они двигались вместе со шторой. Это дает возможность управлять механизмом в двух направлениях. Существуют и временные конфигурации на специальных планках. Их крепление осуществляется посредством скотча. Они дают возможность передвигать систему в случае надобности.

Такая конструкция применяется для декора загородных домов. В разнообразии видов систем помогут разобраться только специалисты. Перед началом сложной работы рекомендуется обсудить все вопросы с профессионалом.

Сейчас популярной является установка металлопластиковых окон как в квартирных помещениях, так и в домах. Такие окна имеют хороший внешний вид и доступны по цене, что делает их популярными для широкого спектра потребителей.
Чаще всего окна ПВХ (рамы и створки) дополняют комплектующие.Схема конструкции сегодняшнего пластикового окна является сплетенной в одно системой, которая включает в себя нужные детали и механизмы, главные и второстепенные, такие как подставочный профиль, эркер, уголок, нащельник и т. д.

Чаще всего его положение вертикальное, редко горизонтальное.

Фурнитура. Это множество составляющих, которые обеспечивают правильное движение деталей в системе окна.

Угловое крепление (эркерное). Соединение, позволяющее преломлять конструкцию на определенный угол.

Сэндвич панель – используется как элемент балконной двери или отделки откосах.

Дополнительные элементы

Пластиковые подоконники для окон ПВХ – необходимое дополнение оконных функций.
Данными комплектующими можно пользоваться, как полкой, подставкой под домашние цветы, столешницей.
Эти комплектующие имеют разнообразный состав. Их изготовляют из ДСП, разных видов дерева. Самым дорогостоящим и практичным материалом для него является дуб.
Пользуются спросом такие комплектующие из мрамора.

Популярными являются также пластиковые подоконники. Материал придает доске устойчивость к влаге и термостойкость. Из-за покрытия термоклеющейся пленкой этим доскам не страшны воздействия солнечных лучей. Они не становятся тусклыми и им не нужна дополнительная покраска. Изготовляются в разных цветах.

Классический белый цвет подоконника подойдет к любому интерьеру, так как он более нейтральный.

Низ проема окна

Подставочный профиль. На него крепится рама, подоконник, отлив.

Отлив — это комплектующая конструкции окна, которая защищает оконную раму и монтажный шов от влаги. Есть разные виды отливов:

Алюминиевые отливы изготовляют из металла небольшой толщины (3мм), оцинкованной стали, что защищает отливы от коррозии. Чаще всего отливы покрыты специальным напылением, поглощающим шум от капель дождя.
Металлические отливы – самые недорогие комплектующие этого типа, но они не умеют противостоять внешней среде. Из-за дождей и иных осадков отливы без специального покрытия могут портиться.
Современные отливы делают из полимеров.
Алюминиевые отливы покрываются слоем лака, который защищает их от механических повреждений. Поэтому алюминиевые конструкции надежнее металлических.

Москитные сетки

Эти комплектующие для окон ПВХ считаются необязательными к установке, но они защищают комнату летом от разных насекомых, поэтому продумайте их количество и необходимость при составлении комплекта. У сеток небольшая толщина. Они легко демонтируются на осенний — зимний период.

Некоторые разновидности, кроме защитных функций, еще и предотвращают выпадение из помещения домашних питомцев.

Различают такие виды сеток:

Внешняя фурнитура

Ручки для окон ПВХ должны отличаться надежностью, производиться из крепкого материала, ведь ими часто пользуются. Также оконные ручки – это незаменимый элемент, который хорошо обыгрывает любой дизайн интерьера. Ими часто пользуются для активного проветривания комнат. Оконные ручки делают из разных материалов, затем обрабатывают специальными составами, которые защищают их от разного вида повреждений.

Виды ручек для окна:

1. Односторонние ручки.
2. Двухсторонние ручки.

Элемент проветривания

Гребенка – это некий ограничитель, который помогает приоткрыть окно на регулируемую ширину. Это комплектующее похоже на расческу, которую изготовляют из пластика и крепят на раму внутри комнаты. Гребенка прикрепляется с помощью саморезов, а ее ответную часть крепят под ручку. Гребенки просты в монтаже и пользовании. Также они могут быть встроенными и относиться уже к элементам фурнитуры.

Откосы

Эти комплектующие для окон ПВХ используют для отделки внутри помещения, и охватывают все пространство металлопластиковых конструкций. Главным назначением этих комплектующих есть закрытие монтажного шва рамы с проемом окна. У них небольшая толщина. Чаще всего откосы используются для отделки окна на конечной стадии, что делает оконный проем привлекательным.

Сегодня самыми красивыми, дешевыми и надежными считают пластиковые откосы. Их преимуществами являются быстрая установка и теплоизоляция. Эти комплектующие не потребуют особенного ухода и не повреждаются механически.

Элементы, скрывающие недостатки

В финале установки на стыках закрепляются элементы, скрывающие монтажный шов между комплектующими и стеной. Этими комплектующими часто выступают нащельники. В финале монтажа металлопластиковых конструкций, чаще всего при установке остекления балконов и лоджий нащельники используют для защиты монтажного шва со стороны улицы. Таким образом, выполненные из пластика нащельники защищают шов от воздействия внешней среды (осадков, солнечных лучей). Помимо защиты шва нащельники придают конструкции аккуратный и эстетичный вид. Поэтому нащельники являются обязательными комплектующими остекления балконов и лоджий.

Необходимость нащельника появилась из-за того, что в отличие от окон, на балконах и лоджиях отсутствует «строительная четверть» и монтажная пена шва полностью открыта. Установка нащельников не дает пыли, влаге попасть на шов. При установке окон, конструкция проемов иная, его площадь меньше, поэтому нащельники не используются, а монтажный шов со стороны улицы штукатурят.

Эстетический момент

Элементом красоты и дополнения конструкции является пластиковый уголок. Оконный уголок изготовляют из ПВХ, перегибая горячий лист, у которого небольшая толщина. Уголок применяют при монтаже откосов. Он закрывает зазор между пластиковой конструкцией, строительной четвертью и прикрывает монтажную пену, защищая от разных вредных воздействий.

Уголок не только прочный, но и долговечный. Эти же черты он придает и откосам. Также уголок сглаживает все неровности в углах.

Жалюзи

Они формируют препятствия для активных лучей солнца, которые проникают в комнату, также создают красивый вид
интерьера. Есть много вариантов жалюзи, различают по материалам изготовления и системам крепления.

Вариантом крепления может выступать система алюминиевых жалюзи «Изолайт».

Как устроено пластиковое окно фурнитура

Прежде чем перейти к описанию процесса производства пластиковых окон, нужно рассмотреть и разобраться в конструкции пластикового окна, так как без этих знаний дальнейшие объяснения покажутся запутанными и непонятными. Зная устройство конструкции пластикового окна, Вы легко сможете разложить технологию производства окон ПВХ и приспособить её для собственного производства.

Рис. 1. Конструкция и устройство пластиковых окон (фото)

Конструкция пластиковых окон позволяет:

• Пропускать свет;
• Эффективно сохранять тепло внутри помещения;
• Обеспечивать достаточное проветривание в различных режимах;
• Защищать дом от проникновения воров.

Дополнительные элементы обеспечивают защиту от прямых солнечных лучей, комаров и вредителей.

Декоративные элементы могут быть полезны при согласовании устройства пластиковых окон в архитектурных сооружениях, имеющих историческое значение, а в частных домах подчеркнуть индивидуальность строения.

Устройство пластиковых окон

Давайте рассмотрим основные элементы устройства пластикового окна, на примере иллюстрации, приведённой на этой странице, а потом рассмотрим каждый элемент поподробнее.

Рис. 2. Устройство пластикового окна

Основное устройство пластикового окна

• Створки и рама;
• Стеклопакеты;
• Фурнитура.

Створки и рамы в пластиковых окнах, производятся из рамных и створочных профилей ПВХ особой ячеистой структуры, позволяющей эффективно сохранять тепло, а также отводить конденсат из внутренних полостей створок. К устройству рамы и створок мы вернёмся немного позже и рассмотрим их поподробнее, так как они представляют особый интерес в устройстве пластиковых окон.

Стеклопакет — главный элемент пластикового окна, как светопрозрачной конструкции. Окна бывают разными: пластиковыми, алюминиевыми, деревянным, но в них всех ставятся стеклопакеты. Поэтому при производстве пластиковых и прочих окон прежде всего надо позаботиться о производстве качественных стеклопакетов.

Фурнитура имеет не менее важное значение в устройстве пластикового окна. Ведь именно фурнитура обеспечивает работу окна в различных режимах и надёжную защиту от грабителей.

Профильная конструкция окна ПВХ

Профильная конструкция окна ПВХ включает рамные профили и створочные профили ячеистой формы. Рекомендованное количество ячеек для России — от 3 до 5. Пластиковые профили укрепляются стальными армирующими профилями во время производства окон, поэтому правильнее говорить об устройстве металлопластиковых окон, а не окон из ПВХ.

Рамные профили имеют специальную форму, максимально способствующую сохранению тепла в комнате, и иногда включают в конструкцию импосты, которые делят оконный блок на несколько открывающихся и не открывающихся светопрозрачных секций, как это показано на рис. 2.

Рис. 3. Профильная схема окна ПВХ

Профили створок, как показано на рис. 3. отвечают рамным профилям и имеют устройства, предназначенные для закрепления стеклопакетов, такие как штапики и пазы под них. С помощью штапиков стеклопакет крепится в створке окна.

Резиновые уплотнители в конструкции рамы и створок окна отличаются по форме и предназначены для эффективного устранение щелей и зазоров между стеклопакетом и створочным профилем, а также створкой и рамой с внутренней и внешней стороны помещения.

Схема пластиковых окон. Стеклопакеты

Стеклопакет — это светопрозрачная, практически герметичная, энергосберегающая конструкция из двух и более стёкол, разделённых дистанционной рамкой из алюминия с гранулированным или иным влагопоглотителем, соединённая с помощью вторичного и первичного герметиков. Как устроен однокамерный стеклопакет пластикового окна, можно увидеть на схеме рис. 4.

Рис. 4. Схема пластикового окна. Стеклопакет

Между прочим, для производства большинства современных стеклопакетов применяются закалённые стёкла, которые обеспечивают не в меньшей степени чем фурнитура защиту дома от проникновения. Закалённое стекло не трескается и не ломается. Оно способно гнуться под давлением и принимать изначальную форму. Разбить такое стекло достаточно сложно. А если это случиться, то оно не оставит опасных, острых осколков, что тоже влияет безопасность.

Схема окна ПВХ. Фурнитура

Устройство металлопластиковых окон включает очень сложную комплексную систему обвязки створки фурнитурой. Все элементы качественной обвязочной фурнитуры должны быть выполнены из прочного, негнущегося металла, чтобы служить безотказно, так как если один элемент выйдет из строя, от этого пострадает работоспособность всей запорной системы.

Рис. 5. Схема окна ПВХ. Фурнитура

Качественная обвязочная фурнитура должна обеспечивать четыре режима работы:

1. Режим закрытый;
2. Режим открытый;
3. Режим проветривания;
4. Режим микропроветривания.

Во всех четырёх режимах фурнитура должна срабатывать идеально и обеспечивать защиту от ошибочных действий пользователей, чтобы окно не заклинило или чтобы не сработало одновременно два режима. На раме — напротив установлены ответные элементы, которые должны быть выполнены не менее качественно, а главное качественно закреплены, чтобы злоумышленник не мог сорвать один винтик и проникнуть в дом, как это бывает с некачественными стеклопакетами.

Петли и ручки в декоративных накладках из ПВХ должны быть выполнены не менее качественно, а главное красиво, так как будут влиять не только на функциональность, но и на внешний вид всей конструкции.

Это было более-менее полное описание конструкции пластикового окна. Кроме того существуют различные жалюзи и сетки от комаров, которые составляют дополнительыне элементы конструкции пластикового окна. Ещё больше об особенностях конструкций окон ПВХ Вы можете прочитать из прочих наших статей. О производстве, монтаже и открытии собственного бизнеса по производству пластиковых окон и стеклопакетов.

Оборудование для производства стеклопакетов Вы можете выбрать и приобрести через этот сайт компании «Вега» — поставщика высокотехнологичного оборудования в Россию.

На нашем сайте Вы также можете ознакомиться с современным оборудованием для широкоформатной печати.

Устройство пластикового окна

Перед покупкой пластикового окна было бы неплохо разобраться в его устройстве. Устройство пластикового окна не так просто, как может показаться на первый взгляд. Говоря про устройство пластикового окна, стоит разделить устройство окна сделанного на заводе – это оконный блок и окна, как единой смонтированной конструкции, установленной по месту.

Устройство пластикового окна

В устройство пластикового окна входит несколько основных элементов. Основные элементы оконного блока, конструктивно независимы и при желании в процессе эксплуатации могут заменяться. Элементы смонтированной конструкции, используемые в монтаже, заменить нельзя и после монтажа они становятся, единим целым с установленным окном.

Устройство пластикового окна включает основные сборные детали: рама (1), створки (2), стеклопакет(3) и фурнитура. При монтаже к пластиковому окну добавляются подоконник (6), отлив (4), подставочный профиль(5), соединительный профиль(7) и откосы (8).

Два основных элемента, входящих в устройство пластикового окна, определяют технологическую особенность окна и его цену. Это профиль, из которого изготавливаются рама и створки окна и стеклопакет, установленный в створку.

1. Рама (коробка)
2. Створка
3. Стеклопакет
4. Водоотлив
5. Подставочный профиль
6. Подоконник
7. Соединительный профиль
8. Панель откоса

Профиль пластикового окна

Профиль пластикового окна это материал, из которого изготавливается несущая конструкция окна (рама) и створки окна.

По материалу, профили окон разделяются на профили ПВХ (поливинилхлорид – пластик) и профили металлопластик. Металлопластиковый профиль это пластиковый профиль с вставленным внутрь силовым металлическим профилем для усиления армирования. Рамы армируются замкнутым или П-образным профилем, а створки армируются Г-образными или П-образными профилями.

Профили для окон это полые конструкции. Каждый профиль имеет в своей конструкции три, четыре или пять полостей, которые называют камеры. Чем больше камер в профиле, тем профиль теплее, считается лучше и стоит дороже.

Размеры профиля разделяются в зависимости от системной ширины. Системная ширина это ширина профиля с внешней стороны. Чем больше ширина профиля, тем больше в нем камер. Поэтому по размеру, профили могут называться в миллиметрах или в количестве камер.

Например, трехкамерный и пятикамерный профили, соответствуют системным глубинам 60 и 70 мм. То есть вы можете встретить название, трехкамерный 60 мм профиль или пятикамерный 70 мм профиль. Причем, 70 мм профиль может быть пятикамерным в коробке (раме) или четырехкамерным в створке.

Трехкамерные профили это базовая рекомендация для остекления квартир . Однако они не рекомендованы для северной стороны домов и для квартир с выходом на трассы.

Створка

Устройство пластикового окна включает единственный движущейся элемент – створку. Рамка створки изготавливается также из профиля. Профиль створки идентичен профилю рамы.

Створка это база для установки стеклопакетов. По внешнему виду, створки бывают прямые и скругленные. По материалу профиля бывают глянцевые или матовые. Штапик, которым крепятся стеклопакеты, аналогичен виду створки. Прямая сворка делается с прямым штапиком, скругленная створка предполагает скругленный штапик. Хотя можно встретить и комбинации.

Стеклопакеты

Стеклопакет это конструкция из стекол, разделенных воздушным зазором.

Стандартный стеклопакет называют однокамерным. По конструкции это два 4 мм стекла разделенных воздушной камерой. Ширина однокамерного стеклопакета 32 мм. Это 4 мм первое стекло, 24 мм ширина воздушной камеры и 4 мм второе стекло.

Однокамерные стеклопакеты применяются только в остеклении лоджий, зимних садов и т.п. Однокамерный стеклопакет, в который вместо воздуха закачан газ, аргон являются энергосберегающими и они могут предлагаться для остекления квартир.

Двухкамерный стеклопакет делается из трех стекол. Ширина стеклопакета 40 мм. Это 4 мм стекло,14мм первая камера,4 мм второе стекло,14 мм вторая камера, и 4 мм третье стекло.

Как видите, количество камер увеличивается, ширина камер уменьшается, поэтому общая ширина трехкамерного стеклопакета несильно отличается от двухкамерного.

Трехкамерные стеклопакеты входят в базовое остекление для квартир и дач.

Шумоподавляющий стеклопакет это двухкамерный стеклопакет с двойным стеклом с внешней стороны стеклопакета.

Есть стеклопакеты с увеличенной внешней камерой. Такие стеклопакеты улучшают шумоподавление и энергосбережение окна.

Сравнительно недавно, появись энергосберегающие стеклопакеты с внутренним стеклом с нанесенным низкоэмульсионным покрытием (И-стекло), а между стеклами не воздух, а аргон.

Пример

В завершении расшифруем название пластикового окна. Если вам предлагают пластиковое окно из пятикамерного профиля в раме, четырехкамерного профиля в створе с возможностью установить однокамерный энергосберегающий стеклопакет или двухкамерный улучшенный стеклопакет, то это означает следующее.

Устройство пластикового окна включает. Раму, сделанную из профиля с пятью воздушными полостями (камерами). Створки окна сделаны из профиля с четырьмя полостями. На выбор предлагают, установить либо стеклопакеты толщиной 32 мм с аргоном внутри, либо стеклопакет шириной 42 мм со сдвоенным стеклом в 6 мм, с внешней стороны. Такой оконный блок подходит для квартир ориентированных на любую сторону света, включая шумные автотрассы. По цене такой стеклопакет выше среднего и не относится к классу «эконом».

Вот такое нехитрое, но разнообразное устройство пластикового окна представлено на рынке строительных услуг.

Устройство окна

Для производства пластиковых окон используется синтетический полимер поливинилхлорид, сокращённо — ПВХ. Поэтому пластиковые окна часто называют ПВХ-окнами. Основной элемент любого окна — это рама (каркас). Для изготовления рамы используется специальный элемент из поливинилхлорида — профиль. Проще говоря, профиль — это литая пластиковая конструкция в виде хлыста, разрезаемого на части нужных размеров (заготовки для рамы), которые затем герметично спаиваются между собой, образуя каркас окна.

Существует несколько типов оконного профиля, различающихся конфигурацией и предназначением. На следующем рисунке представлены три основных типа профиля: рамный, створочный и импостный.

Чтобы собрать каркас для створки, используют створочный профиль. Коробку окна (раму) собирают из рамного профиля. Ещё один часто используемый вид профиля импостный применяется для изготовления импостов — перегородок (горизонтальных или вертикальных), разделяющих окно на несколько частей:

Пластиковое окно с двумя створками может быть и без импоста, т.е. без статичной перегородки посередине рамы. В этом случае по переднему краю одной из створок вместо створочного профиля устанавливается штульп — аналог импостного профиля, оборудованный дополнительными элементами для примыкания створок и запирания. На штульповой створке ручка не устанавливается, поэтому её невозможно открыть, предварительно не открыв вторую створку — ту, на которой стоит ручка.

Конструкция окна

• Основой окна, как уже было сказано, является рама .
• Рама стандартного окна разделена по вертикали на 2 части с помощью импоста .
• Одна половина окна часто (но не обязательно) делается глухой , т.е. не открывающейся. В неё устанавливается стеклопакет . Пакет закрепляется в раме штапиками . Стеклопакет состоит из двух или трёх стёкол толщиной 4 мм, между которыми по контуру проложены алюминиевые или пластиковые рамки. Торцы стеклопакета промазаны герметиком, обеспечивающим полную герметичность конструкции.
• Вторая часть окна в большинстве случаев делается открывающейся. На неё навешивается створка . Внешне створка напоминает самостоятельное глухое пластиковое окно. Она также имеет собственную раму, только собранную из рамного профиля. В раме установлен стеклопакет той же толщины, что и в глухой части окна, но с несколько меньшими габаритами.
• На створке в специальном фурнитурном пазу крепится запорный механизм — фурнитура . Это набор универсальных стальных элементов для открывания/закрывания створки в оконной коробке в разных режимах (самые распространённые режимы — поворотный и поворотно-откидной). К фурнитуре относятся: петли (верхняя и нижняя), ручка и многоэлементный запорный механизм. Часть элементов устанавливается на импост и в створочную часть рамы. Все элементы фурнитуры, кроме ручки, устанавливаются и регулируются заводом-изготовителем.
• На раме, створке, импосте и штапиках установлены резиновые уплотнители , обеспечивающие герметичность окна.
• На нижнем профиле рамы и створки с уличной стороны имеются дренажные отверстия, проделанные в наружной камере. Они необходимы для вывода наружу конденсата из полости между профилем и стеклопакетом, образующегося из-за разности температур на улице и в помещении.

Оконная фурнитура

О фурнитуре следует рассказать подробней, так как этот механизм, пожалуй, самый сложный элемент в конструкции пластикового окна. Чтобы обеспечить правильную и надёжную работу фурнитуры, рассмотрим её устройство и принцип работы.

Существует несколько видов фурнитуры от разных производителей (MACO, ROTO, SIEGENIA и др.), но все они объединены общим принципом работы и универсальны в том плане, что могут быть установлены на любой тип оконного профиля. Ниже на примере поворотно-откидной фурнитуры MACO детально изображены все элементы фурнитуры (красным шрифтом подписаны элементы, устанавливаемые на створке, зелёным — на раме). Элементы расположены в том порядке, в котором они были бы установлены на створке с правым открыванием (правая створка — это створка, открывающаяся на правую сторону, если смотреть на неё со стороны помещения).

Основой этого сложного, на первый взгляд, механизма являются две стальные пластины, расположенные по контуру створки в специальном фурнитурном пазу. Наружная пластина является статичной (неподвижной), а внутренняя ( передающая шина ) — перемещаемой вдоль наружной. На каждую сторону створки устанавливается по одному элементу, в основе которых лежат именно эти две пластины. По переднему краю (сторона ручки) установлен механизм основной запор , по верхнему — ножницы , по петлевой и по нижней сторонам — средний запор . Между основным запором и ножницами имеется связующий элемент — угловая передача , в которой передающая шина выполнена в виде гибкой стальной пластины. Средний запор (как боковой, так и нижний) имеют собственную встроенную угловую передачу.

Принцип работы фурнитуры состоит в следующем: при поворачивании ручки приводится в движение внутренняя стальная пластина — передающая шина. На ней в определённых местах имеется несколько выступающих наружу элементов — цапф , предназначенных для запирания створки. Когда мы поворачиваем ручку вниз, цапфы задвигаются за ответные планки , установленные напротив на раме и импосте. На рисунке ниже изображена цапфа, заведённая за ответную планку: При этом створка плотно притягивается к раме, то есть закрывается (ручка вниз — положение «закрыто»). Если сейчас повернуть ручку обратно на 90°, цапфы выйдут из-под ответных планок и створка откроется (ручка горизонтально — положение «открыто»). Далее, если повернуть ручку вверх, фурнитура переключится в режим проветривания — низ створки войдёт в зацепление с рамой, а верх откинется (ручка вверх — положение «проветривание»). В это время все цапфы, кроме самой нижней (на стороне ручки), отодвигаются от ответных планок, т.е. остаются свободными.

Нижняя (угловая) цапфа, если приглядеться, на самом деле состоит из двух цапф (вторая меньшего размера) на одном основании. Её точное название — подпружиненный откидной запор — на рисунке ниже обведён красным кружком:

На импосте напротив откидного запора установлена специальная откидная запорная планка (см. фото ниже), которая захватывает цапфы запора как при закрывании, так и при переводе в режим проветривания. Это необходимо, чтобы в режиме проветривания низ створки держался за раму обоими углами.

Цапфы можно вращать вокруг их оси с помощью плоскогубцев (только аккуратно, чтобы не царапать покрытие). Таким образом регулируется степень прижима створки при запирании. Дело в том, что цапфы поворотно-откидной фурнитуры MACO Multi-Trend имеют овальную форму. Если поставить овал вертикально, прижим уменьшится (летний вариант), а если повернуть овал горизонтально, прижим станет максимальным (зимний вариант). На других типах фурнитуры подобная регулировка осуществляется либо вращением эксцентрика в центре цапфы (шестигранным ключом), либо вращением эксцентрика в центре ответных планок.

Самый оригинальный механизм фурнитуры находится в верхней части створки. Это ножницы — элемент, в работе действительно напоминающий обычные ножницы. Механизм ножниц имеет два основных рабочих положения. В закрытом или открытом положении створки, т.е. когда она не откинута на проветривание, обе планки ножниц сложены в одну линию вдоль края створки. При переключении в режим проветривания (ручка вверх) верхняя и нижняя планки расцепляются и ножницы раздвигаются (это положение показано на рисунке справа). При этом верхняя (отделившаяся) планка через петлю-уголок, прикреплённый к её концу (на рисунке для наглядности он отсоединён), остаётся связанной с верхней петлёй рамы и удерживает створку в откинутом состоянии.

Существует ещё одно рабочее положение ножниц — так называемое микропроветривание, когда створка откидывается совсем немного, что полезно зимой. Для включения этого режима ручка ставится вверх не вертикально, а под 45°.

Чтобы при переводе створки в режим проветривания откидной запор (нижний угол) вошёл в зацепление с запорной планкой на импосте, а не проскочил мимо, ручку нужно поворачивать, предварительно прижав створку к раме. От случайной ошибки фурнитура защищена устройством блокировки, не позволяющим вращать ручку, пока створка на прижата к окну. Эту задачу выполняет специальный рычажок, расположенный рядом с ручкой — микролифт (показан на рисунке справа). Вторая его функция — защита створки от провисания, чем обусловлено второе его название — микролифт-приподниматель. Дело в том, что при запирании створки цапфы двигаются вверх (имеется в виду сторона ручки), и испытывают встречное сопротивление ответных планок, чем соответственно отталкивают саму створку вниз, заставляя её постепенно провисать. Правильно отрегулированный по высоте микролифт мягко упирается в ответную планку приподнимателя на импосте (см. рисунок), не давая створке испытывать «перегрузки» при закрывании.

Замена ручки пластикового окна своими руками — мастер-класс и причины поломки | Своими руками

Не нужно вызывать мастера, если изношена ручка пластикового окна. Поменять его на новый — дело нескольких минут.

Ручка, приводящая в действие механизм запирания форточки, — один из наиболее нагруженных элементов конструкции.

Неудивительно, что со временем он может треснуть или даже сломаться.

Еще одна причина его замены — необходимость поставить специальную ручку с кнопкой-замком, когда в доме появляются маленькие дети.

Для начала нужно открыть окошко и установить ручку в горизонтальное положение (фото 1). Затем аккуратно потяните за расположенную под ним декоративную прямоугольную заглушку и также поверните ее горизонтально (фото 2). Он открывается двумя застежками, которые можно быстро открутить с помощью отвертки Phillips (фото 3).

После завершения этого процесса ручка легко снимается с рамки (фото 4, 5).Осталось только установить новую ручку, закрепить ее теми же винтами, а затем поставить на место заглушку.

Как видите, все просто, но после выполнения работы могут возникнуть проблемы.

РУЧКА НЕ ПОВОРАЧИВАЕТСЯ, ОКНО НЕВОЗМОЖНО ЗАКРЫТЬ

Это может происходить из-за плохой подвижности блокиратора, расположенного в нижней части листочка. Замок — металлический язычок. Нажмите на нее и верните в исходное положение — параллельно раме. После этого окно закроется.

Может случиться так, что язычок снова уйдет при закрытии. В этом случае нажмите и удерживайте, пока не закроете окно (фото 6).

Ручка немного болтается, а окно хоть и закрыто, но с некоторым усилием

Это означает, что при замене оборудования вы не затягивали крепежные винты. Постарайтесь, приложив физическую силу, снова их затянуть, на этот раз до предела. Если ручка уже не висит, значит все в порядке.

РУЧКА НОВАЯ И ОБРАЩАЕТСЯ ВСЕ РАВНО ЖЕСТКОЕ

Скорее всего, проблема в смещении створки. Снимите пластиковую крышку с верхней петли и с помощью шестигранного ключа затяните или ослабьте верхний регулировочный винт, расположенный на петле. В первом случае оконная рама немного приподнимется, а во втором — опустится.

---

Смотрите также: Как отрегулировать и смазать пластиковое окно своими руками

---

ЗАМЕНА РУЧКИ ПЛАСТИКОВОГО ОКНА — ФОТО

КАК ВЫБРАТЬ НОВУЮ РУЧКУ

Ручка пластикового окна не обязательно должна относиться к той же марке, что и само окно.

Как на строительном рынке, так и в специализированном магазине вы можете приобрести фурнитуру производства Китая, Турции, Польши или Западной Европы. Цены на него могут существенно различаться, но следует понимать, что вне зависимости от производителя к вашему окну подойдет любая модель. Лучшие товары — европейские и турецкие.

Обратите внимание на цвет и форму ручки: обе должны соответствовать дизайну листовок. Если ручка с пластиковым покрытием — проверьте ее целостность: на пластике не должно быть трещин и царапин.Плохо, если он пожелтел. Покупая ручку с замком (для безопасности детей или защиты от проникновения с улицы), убедитесь, что она находится в хорошем рабочем состоянии. Кроме того, попросите продавца показать все необходимые сертификаты качества.

КАК ЗАМЕНИТЬ РУЧКУ У ОКНА СВОИМИ РУКАМИ — ВИДЕО

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Как поменять мансардное окно своими руками без изменения размеров оконного проема Замена слухового окна на старый. ..

Как ухаживать за пластиковыми окнами Уход и регулировка пластикового окна …

Двустворчатые окна своими руками Как сделать двойную обвязку в …

Как отрегулировать и смазать пластиковое окно своими руками Регулировка и смазка стеклопакетов — …

Вилы для копки картофеля своими руками ЧУДО-ВИДЫ ДЛЯ РУК СВОИМИ РУКАМИ …

Меняем окна на даче на пластиковые: мастер-класс Замена окна на даче: деревянные…

DIY Рубанок ПОДДЕРЖКА СТРОЖКА = СТРОКА …

---

Подпишитесь на обновления в наших группах и делитесь.

Давай дружить!

Механизм запирания окон Espag для окон из ПВХ

Переключить меню

• Добро пожаловать в раздел «Запасные части для двойных стеклопакетов на ручки и петли»!

• 01204 652211
• войти в систему или зарегистрируйтесь

• Сравнить
• Корзина

Поиск Категории

• Оконные ручки из ПВХ
  • Все оконные ручки из ПВХ
  • Оконные ручки Espag
  • Оконные ручки Cockspur
  • Оконные ручки для штор
  • Ручки наклона и поворота
  • Вилочные оконные ручки
  • Рукоятка Хвоста Обезьяны
  • Ручки с крючком
  • Ручки окна лопаты
• Дверные ручки из ПВХ
  • Все дверные ручки из ПВХ
  • Дверные ручки 48PZ UPVC
  • 68PZ UPVC Дверные ручки
  • Ручки дверные из ПВХ 70ПЗ
  • 85PZ UPVC Ручки дверные
  • 92PZ UPVC Ручки дверные
  • Дверные ручки 95ПЗ ПВХ
  • 117PZ UPVC Дверные ручки
  • Сборщик дверных ручек
• Петли оконные из ПВХ
  • Все оконные петли из ПВХ
  • Петли для боковых окон
  • Петли оконные
  • Ограниченные петли окон
  • Оконные петли Fire Escape / Easy Clean
  • Тонкие оконные петли
  • Петли для окон- Купить оптом
• Ключи для оконных ручек
  • Все ключи оконных ручек
  • ВСЕ наши ключи оконных ручек
  • Клавиши ручки окна Avocet
  • B & P Клавиши с оконной ручкой
  • Ключи оконная ручка баста
  • Ключи оконной ручки cego
  • Клавиши ручки окна Cotswold
  • Клавиши оконных ручек Fab и Fix
  • Клавиши ручки окна формы
  • Ключи с ручкой для окон Hoppe
  • Ключи от оконной ручки Laird
  • Ключи для оконной ручки Mila
  • Разные клавиши оконной ручки
  • Клавиши для оконных ручек Premier
  • Клавиши для оконных ручек сарацин
  • Ключи для оконных ручек Securistyle
  • Ключи для оконных ручек Shaw
  • Клавиши оконной ручки Titon
  • Ключи дескриптора окна троянца
  • Ключи для оконных ручек Vitawin
  • Клавиши ручки окна Winlock
  • Клавиши ручки окна WMS
• Прокладки из ПВХ и уплотнения с двойным остеклением
  • Все прокладки из ПВХ и уплотнения с двойным остеклением
  • Пузырьковые прокладки и уплотнения
  • Прокладки и уплотнения Flipper
  • Клиновые / вставные прокладки и уплотнения
  • Прокладка E и прокладки из ели
  • Разные прокладки
  • Ковши прокладок.
  • Лента для двустороннего остекления
• Почтовые ящики и почтовые ящики из ПВХ
• Оконные замки для ПВХ
  • Все оконные замки для ПВХ
  • Оконные механизмы типа Espag
  • Створки и механизмы оконного типа
• Петли дверные
  • Все дверные петли
  • Петли стыковые
  • Композитные дверные петли
  • Петли для флажков
  • Петли приклада с рифлением
• Многоточечные редукторы и замки
• Дверные замки и устройства Multipoint
  • Все дверные замки и многоточечные
  • Многоточечные дверные замки из ПВХ AGB
  • Многоточечные дверные замки из ПВХ Avocet
  • Многоточечные дверные замки из ПВХ AZBE
  • Многоточечные дверные замки из ПВХ ERA
  • Fab and Fix Многоточечные дверные замки из ПВХ
  • Механизмы многоточечного дверного замка Ferco
  • Починка дверных замков из многоточечного ПВХ Asgard
  • Многоточечные дверные замки из ПВХ Fullex
  • Дверные замки Fuhr Multipoint из ПВХ
  • Дверные замки GU Multipoint UPVC
  • Многоточечные дверные замки из ПВХ Kenrick
  • KFV Многоточечные дверные замки из ПВХ
  • Lockmaster многоточечные дверные замки из ПВХ
  • Дверные замки Maco Multipoint из ПВХ
  • Дверные замки Mila Multipoint из ПВХ
  • Дверные замки из ПВХ Millenco Multipoint
  • Paddock Многоточечные дверные замки из ПВХ
  • Дверные замки Roto Multipoint из ПВХ
  • Safeware Многоточечные дверные замки из ПВХ
  • Дверные замки из ПВХ Securistyle Multipoint
  • Sobinco Многоточечные дверные замки из ПВХ
  • Многоточечные дверные замки из ПВХ Vitawin
  • Многоточечные дверные замки из ПВХ Winkhaus
  • Многоточечные дверные замки Ucem из ПВХ
  • Многоточечные дверные замки из ПВХ Yale
• Детали двери патио
  • Все части двери патио
  • Ручки для дверей патио
  • Приводные шестерни и механизмы
  • Колеса и слайдеры для дверей патио
  • Двусторонние складные двери
  • Замки Si Патио
  • Поиск в каталоге
• Оконные запчасти
  • Все оконные запчасти
  • Дополнительная безопасность окна
  • Оконные вентиляционные отверстия
  • Наклонно-поворотные оконные части
  • Оконные ограничители
  • Части окна створки
  • Части окон сарацин
  • Складные открыватели и приводы
  • Запчасти для вертикальных ползунов, пружины и противовесы
  • Ручки и петли Запасные части для стеклопакетов Домашняя страница
• Дверные запчасти
  • Все запчасти для дверей
  • Цилиндр дверного замка евробочки
  • Дверные замки из ПВХ
  • Дверные уплотнения
  • Дверные держатели / приемники
  • Дождевые дефлекторы
  • Запчасти для дверных ручек
  • Корпуса замков — Разное
  • Дверные молотки, глазки и номера
  • Пружины почтового ящика и запасные части
  • Паник-бары и аварийный выход
  • Ночные замки
• Аксессуары из ПВХ
  • Все аксессуары из ПВХ
  • Оконные и дверные опоры
  • Ракеты и удлинители
  • Герметики, спреи и расходные материалы
  • UPVC Очистители окон, дверей и дверей патио
• Вентиляционные отверстия — Простота установки.
• Инструменты для остекления и ремонта

Типы замков — полное руководство

Когда дело доходит до повышения вашей физической безопасности, иногда это может быть непростой задачей, поскольку на первый взгляд кажется, что существует бесконечное количество различных типов замков.

И еще больше обескураживает попытка определить степень безопасности, которую предлагают эти разные замки.

Но на самом деле все замки в теории — очень простые существа, и их не стоит бояться.

Цель этого руководства — помочь вам в двух направлениях: помочь определить, какие типы замков лучше всего подходят для ваших нужд, и разъяснить вам, какие соображения безопасности следует учитывать для каждого типа блокировки.

Кроме того, мы даем рекомендации для каждого типа блокировки, которые можно найти, щелкнув связанные изображения.

Виды замков

1. Замок
2. Замок с ручкой
3. Ригель
4. Замок ручки рычага
5. Кулачковый замок
6. Замок врезной
7. Евро Профильный цилиндр
8. Джимми Доказательство засова

Вы также можете прочитать:

Замки навесные

Навесные замки

, как правило, никогда не прикрепляются к чему-либо постоянно и являются единственным переносным типом замков.Они используют кандалы, чтобы закрепить интересующий предмет, и бывают самых разных размеров. Обычно существует два стиля навесных замков — с ключом и комбинация — и оба имеют три основных компонента: корпус, дужку и запорный механизм.

Keyed висячих, как следует из названия, использует ключ, чтобы расцепить механизм блокировки.

Это могут быть замки с удержанием ключа или без него. Навесные замки с удерживанием ключа не позволяют вынуть ключ при открытом замке.

Замки, не удерживающие ключ, с другой стороны, позволяют извлекать ключ, когда замок открыт. Кроме того, навесные замки с ключами иногда могут быть повторно запрограммированы, что означает, что цилиндр ключа можно снять и заменить новым, что позволит вам использовать новый ключ.

Замки

очень легко взломать, поскольку их можно сломать силой — например, болторезом, молотком или сверлением — или обойти более тонкими способами, такими как отмыкание замка или установка регулировочных шайб.

Комбинированные замки используют серию цифр, которые открывают замок, когда они вводятся в правильной последовательности.Эти замки имеют те же недостатки, что и навесные замки с ключом, но, кроме того, их можно расшифровать с помощью комбинационного взлома, такого как взлом главного замка.

Замок с ручкой

Ручка замки наиболее часто встречаются в жилых домах в качестве основного устройства блокировки на внутренних и наружных дверей. Эти замки имеют цилиндр для ключа, расположенный с одной стороны, и вращающуюся ручку с другой, которая управляет запорным механизмом. При использовании этих замков на внешних дверях они всегда должны сопровождаться второстепенным замком, например, засовом, так как они очень легко поддаются атаке методом грубой силы.Все, что нужно, — это молоток, чтобы сбить ручку, и плоскогубцы, чтобы освободить запорный механизм, чтобы кто-то смог обойти эти замки. Они также очень склонны к взлому замков и прокладкам.

Ригели

Ригельные засовы чаще всего встречаются на внешних дверях жилых домов и обычно сопровождаются замком с ручкой. В засовах используется вращающийся цилиндр, который вбивает задвижку в дверную раму, которую нельзя отвести, пока цилиндр запирания снова не повернется.

Эти замки намного более устойчивы к атакам методом грубой силы и непроницаемы для шимминга, но могут стать жертвой взлома замка.Поскольку в этих замках обычно используется механизм блокировки штифтов, вы можете проверить надежность засова, обучившись открывать замок. Существует три варианта засова: одноцилиндровый, двухцилиндровый и фиксируемый поворотный палец.

Одноцилиндровые засовы — это то, что вы чаще всего видите в жилых домах. Эти замки имеют две отдельные методы активации механизма блокировки. С одной стороны у вас цилиндр для ключа, а с другой — поворотный палец. Затвор с двойным цилиндром, напротив, использует цилиндр для ключа с обеих сторон замка.Эти замки представляют собой потенциальную опасность возгорания, так как вам понадобится ключ, чтобы открыть дверь изнутри.

Последний вариант засова — поворотная ручка с блокировкой. Этот ригель похож на одноцилиндровый, поскольку он имеет цилиндр для ключа с одной стороны и большой палец на другой. Единственное отличие состоит в том, что на поворотной ручке есть запираемый цилиндр для ключа, позволяющий заблокировать поворотную ручку. Эти замки обладают преимуществами как одно-, так и двухцилиндровых ригелей.

Вы можете значительно повысить надежность засова, установив откидную крышку.У этих изящных устройств есть защелка, которая переворачивает ручку поворота засова и не дает ей вращаться. В результате засов становится невосприимчивым к отмычкам, отбойным ключам и даже к ключу снаружи. Откидные ограждения могут быть установлены за считанные минуты и являются относительно дешевым вложением для такого огромного повышения безопасности.

Замки ручки рычага

Эти замки обычно устанавливаются на внутренних дверях коммерческих зданий. Они используют рычаг, который может качаться вверх или вниз, чтобы освободить затвор.Как и у ручных замков, у них есть цилиндр для ключа с одной стороны и поворотная ручка с другой.

Поскольку в них используется рычаг, их очень легко открыть, что делает их идеальными для использования в коммерческих условиях и в местах с ограниченными физическими возможностями.

Эти типы замков могут быть взломаны с помощью взлома замков и атак грубой силы и крутящего момента, таких как внезапное приложение всего вашего веса к рычагу. Однако в некоторых ручных замках с рычагом используются рычаги «сцепления», которые не оказывают давления на запорный механизм, если к рычагу, когда он заблокирован, прикладывается сила.

Замки кулачковые

Кулачковые замки — это защелки, которые обычно используются в картотечных шкафах, сейфах и других устройствах низкого уровня безопасности. В этих замках используется небольшой плоский металлический наконечник, называемый «кулачком», который с помощью ключа поворачивает кулачок в прорезь в двери и из нее.

Они могут вращаться как по часовой, так и против часовой стрелки, и существует множество кулачков, которые можно использовать. Кулачковые замки обычно используют либо штифт-тумблер, либо трубчатый запорный механизм, которые чрезвычайно просто вскрыть.

Замки врезные

Врезной замок использует два разных типа замков, объединенных в одно устройство. Во-первых, он включает в себя подпружиненную защелку без фиксации, которая управляется ручкой рычага. Кроме того, он имеет засов, который используется в качестве дополнительной защиты.

Эти замки имеют двойное действие, что означает, что они действуют как дверная ручка и засов. Для установки врезных замков требуется гораздо больше навыков, чем для установки традиционных замков с ручкой или засова, но они являются значительно более прочными замками. Как и обычные засовы, они уязвимы для взлома, но обеспечивают более надежную защиту от взлома.

Европрофильные цилиндры

Цилиндры с профилем евро

чаще всего используются в жилых домах и других запорных устройствах по всей Европе и Азии. Их также можно найти в некоторых раздвижных дверях в Северной Америке.

Есть три разновидности этих замков: одноцилиндровый, двухцилиндровый и одноцилиндровый с поворотной ручкой. Одноцилиндровый использует ключ или поворотный палец с одной стороны, который приводит в действие запорный механизм.

Вы, вероятно, увидите их в раздвижных дверях, которые можно запирать и отпирать только изнутри.Двойной цилиндр, как засов, использует ключ для управления запирающими механизмами с обеих сторон замка. Как и в случае засова, существует разновидность, в которой с одной стороны используется запорный цилиндр, а с другой — поворотный большой палец.

Эти блокировки подвержены определенному типу атаки методом грубой силы, называемому снятием блокировки. Вдобавок, если длина замка не соответствует толщине двери, злоумышленнику будет гораздо проще использовать этот метод взлома замка.

В то время как некоторые — например, Yale Anti-Snap, как показано слева — имеют переднюю часть с защелкой для защиты от таких атак, они по-прежнему бессильны против взлома замка.

Джимми Доказательство засова

Ригели Jimmy Proof обычно встречаются в старых квартирах и в двойных дверях. Эти замки устанавливаются на внутренней стороне двери и очень просты в установке.

Идея создания этих замков заключалась в том, чтобы помешать взломщикам вмешаться в механизм запирания с засовом и проникнуть внутрь, просто оторвав дверную коробку ломом.В замках этих типов используются два блокирующихся вертикальных болта, которые попадают в запорную планку, когда замок включен.

Ригельные засовы

Jimmy Proof обычно используют один цилиндр, который использует ключ с одной стороны и поворотную ручку с другой.

Кроме того, эти засовы иногда имеют уникальный переключатель, который позволяет заблокировать засов, так что даже ключ не может вывести замок из зацепления снаружи. Этот вторичный замок делает эти замки непроницаемыми для взлома.

Simple English Wikipedia, бесплатная энциклопедия

О замках на реке или канале см. Замок (водный транспорт)

Электронный замок на двери

Замок держит вещи закрытыми.Он удерживает людей от открывания чего-либо, например двери или ящика. Ключи открывают замки. Иногда электронная карта или секретные номера открывают замок. Глагол to lock означает установить замок таким образом, чтобы дверь или объект были закрыты. Человека, который работает с замками, называют слесарем.

Замок с ключом — это замок, в котором для его открытия используется ключ (кусок металла с зубцами, как у небольшой пилы). Кто-то должен вставить ключ в замок и повернуть его, чтобы открыть замок. Этот замок используется в дверях и замках для ящиков.Ключевые замки можно взломать, взломав их.

Кодовый замок — это замок, в котором для его открытия используется циферблат (ручка с цифрами вокруг нее). Кто-то должен повернуть циферблат к нужным цифрам в правильном порядке. Это называется «комбинацией». Этот замок используется в сейфах и замках для велосипедов.

Электронный замок — это специальный замок, который можно открыть только с помощью сообщения с компьютера. Это сообщение может храниться в компьютерном чипе на карте (называемой «ключ-карта» или «карта безопасности»).Или это может быть сделано с помощью компьютера, смотрящего на чей-то отпечаток пальца или глаз.

В банках используются временные замки. Они не позволяют никому открывать хранилище до установленного времени. Это предотвращает попытки взлома, когда банк закрыт.

Навесные замки, вероятно, самый распространенный тип замков. Они открываются либо ключом, либо комбинацией. Лучший способ их сломать — это защелкнуть пяльцы болторезом с длинной ручкой.

Штифтовые тумблерные замки, обычно называемые «замками Yale», очень часто используются для крепления дверей.Они действительно были изобретены Линусом Йельским младшим в 1860-х годах.

Ригели — это замки, которые нельзя переместить в открытое положение, кроме как путем вращения цилиндра.

Замок с пружинной защелкой. Обычная дверная защелка, которая запирается, когда вы закрываете дверь. Он намного менее надежен, чем ригельный замок, но более удобен.

Ни один замок не является полностью безопасным, хотя некоторые из них надежнее других. Замки можно взломать грубой силой или взломом. Наиболее распространенным инструментом грубой силы является лом, обычно называемый (в Великобритании) джимми или джерри или (в США) ломом.

Сбор включает в себя такие инструменты, как отмычки с тумблером, отмычки, отбойные ключи, отмычки и т. Д. Ношение этих инструментов, особенно после наступления темноты, является преступлением, наказуемым в большинстве стран, за исключением случаев, когда владелец является зарегистрированным слесарем. ^[1]

Руководство по замене механизма блокировки

— Скачать PDF бесплатно

Руководство по замене створки или балансира

или Руководство по замене для двойных подвесных окон Andersen серии 200 с отмывкой и наклоном или Руководство по замене Внимательно прочтите все инструкции, прежде чем пытаться выполнить эту процедуру.Если у вас есть вопросы о ваших способностях

Подробнее

Руководство по замене створки

для навесных окон Andersen серии 200/400 Внимательно прочтите все инструкции, прежде чем пытаться выполнить эту процедуру. Если у вас есть какие-либо вопросы о вашей способности пройти эту процедуру, позвоните Андерсену по телефону 1-888-888-7020

. Подробнее

Замена активной и пассивной створки

для скользящих окон Андерсена Внимательно прочтите все инструкции, прежде чем пытаться выполнить эту процедуру.Если у вас есть какие-либо вопросы о вашей способности завершить процедуру, позвоните Андерсену по телефону 1-888-888-7020, чтобы позвонить

. Подробнее

инструкции по установке

Инструкции по установке ПРОЧИТАЙТЕ ПЕРЕД УСТАНОВКОЙ БЛОКА для низкопрофильного оконного кондиционера. ПРЕДУПРЕЖДЕНИЯ И ВНИМАНИЕ! Внимательно прочтите руководство по установке перед началом. Следуйте за каждым шагом

Подробнее

Инструкции по сборке и эксплуатации

Инструкции по сборке и эксплуатации A Изделие 5885 West Van Horn Tavern Road Columbia, MO 65203 www.caldwellshooting.com Инструкция № 1001667 Ограниченная гарантия Гарантия бесплатного использования каждого продукта Caldwell

Подробнее

Руководство по замене створки или противовеса

Руководство по замене противовеса створки f Окна Woodwright с двойным подвесом Andersen серии 00 (произведены после 8 октября 2006 г.) и вставные окна Woodwright с двойным подвесом. Подробнее

Инструкции по установке окна

Осторожно! Правильные методы установки окон в полнокадровом исполнении или встраиваемых приложений имеют решающее значение для достижения проверенных характеристик окна и долгосрочного использования и экономии энергии для

. Подробнее

Инструкции по установке с двойным подвесом, одинарным подвесом, створкой, навесом, раздвижной, картинкой и формами Безударное и ударопрочное крепление окон с ребрами жесткости

Инструкции по установке Двойное подвешивание, одинарное подвешивание, створка, навес, раздвижная, изображение и формы. Ударопрочные и ударопрочные окна с ребром гвоздей americancraftsmanwindows.com Требования к проекту: Читать

Подробнее

Портативная система NBA Arena

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ И МАТЕРИАЛЫ: Два (2) приспособления для взрослых Рулетка Деревянная доска 6 x 6 (лом) N53 W24700 South Corporate Circle Sussex, WI 53089 U.S.A. Пила для переносных систем NBA Arena или вспомогательный стол

Подробнее

Потолочный вентилятор CortezTM A Kichler Décor

CortezTM A Kichler Décor Потолочный вентилятор Kichler Lighting 7711 East Pleasant Valley Road P.О. Box 318010 Кливленд, Огайо 44131-8010 Служба поддержки клиентов 866.558.5706 с 8:30 до 17:00 EST, понедельник — пятница Инструкция

Подробнее

РУКОВОДСТВО ПО ОБНОВЛЕНИЮ И ОБСЛУЖИВАНИЮ

РУКОВОДСТВО ПО ОБНОВЛЕНИЮ И ОБСЛУЖИВАНИЮ ПК HPTouchSmart 610 Функции компьютера могут различаться в зависимости от модели. Удаление и замена привода CD / DVD … 2 Удаление привода CD / DVD … 2 Установка нового привода CD / DVD … 5 Удаление

Подробнее

Передние тормоза (FN- 3), обслуживание

j a t Передние тормоза (FN-3), обслуживание 46-1 Передние тормоза, обслуживание Примечание: Установите полный ремонтный комплект.После замены тормозных колодок и перед движением автомобиля нажмите педаль тормоза несколько раз до должного уровня

Подробнее

БЕЗОПАСНОСТЬ И ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ И ЭКСПЛУАТАЦИИ EDLUND TOMATO LASER, модели ETL -316, -140 и -380 ПРОЧИТАЙТЕ И ПОНИМАЙТЕ ДАННОЕ РУКОВОДСТВО И ВСЕ ИНСТРУКЦИИ ПЕРЕД ЭКСПЛУАТАЦИЕЙ НАСТОЯЩЕГО ЛУЧА 159 Industrial Parkway, Берлингтон,

Подробнее

Инструкции по установке 4508 4508S

SYMPHONY Смеситель для унитаза со сливом Speed ​​Connect Поздравляем с покупкой смесителя American Standard со сливом Speed ​​Connect — функцией, которую можно найти только в смесителях American Standard.Скорость Коннект

Подробнее

НАБОР ПОДНОЖКИ DYNA RIDER

-J0 REV. 0-0-0 НАБОР ПОДНОЖКИ DYNA RIDER ОБЩИЙ Комплект № 000 Модели Для получения информации о установке моделей см. Розничный каталог P&A или раздел «Детали и аксессуары» на сайте www.harley-davidson.com (на английском языке

). Подробнее

ИНСТРУКЦИИ ПО ЗАМЕНЕ ТЕНТ

ИНСТРУКЦИИ ПО ЗАМЕНЕ ТЕНЗОЧНОЙ ТРУБКИ Торсионный узел тканевого ролика для моделей 8500 и 9000 Необходимые инструменты: Набор торцевых ключей с тисками 3/16 дюйма Сверло 1/8 дюйма с заклепками Направляющая отвертка с торцевой крышкой Электрическая

Подробнее

Разборка задней двери и ремонт механизма блокировки

от: LineInTheWater

---

Инструменты:

• Элемент списка
• Элемент списка
• Элемент списка

Детали:

• Элемент списка — с номером детали и сайтом (если применимо)
• Элемент списка

---

ЗАПУСК С СНЯТИЯ ДВЕРНОЙ ПАНЕЛИ

http: // passatb5.wikidot.com/rear-door-panel-removal

Мои записи об этих шагах:

1. Крышка ручки крепится тремя зажимами. Как упоминалось в этой статье, чтобы оторвать его, требуется довольно много усилий (больше, чем я ожидал). Я мог бы легко увидеть, как этот кусок сломается, если не позаботиться о нем. И будьте особенно осторожны, чтобы не повредить обивку. Положите что-нибудь за отвертку или просто отодвиньте, а не упирайтесь в обивку.

2. У меня не было инструмента для разделения панелей.И я предполагаю, что у 99% людей, которые пытаются это сделать, этого тоже нет. Я хотел минимизировать вероятность поломки пластиковых фиксаторов. Для начала я тонкой отверткой с плоской головкой слегка отодвинул часть дверной панели, а затем вставил в отверстие нож для лужайки. Затем я вставил отвертку позади ножа для пудры (с металлической стороны), чтобы он поддерживал. Я использовал оба, и это оказалось очень эффективным для безопасного отделения зажимов от дверной панели. (изображение на рассмотрении)

3.Я обнаружил, что легче отключить свет лужи у основания двери, прежде чем отсоединять кабель и жгут проводов окна / двери. Это дает вам больше свободы / доступа, чтобы отделить дверную панель от двери.

Вот как выглядит дверь за дверной панелью:

СНЯТИЕ ОКНА

Стекло задней двери снимается иначе, чем передняя. Вместо болтов с фиксаторами — пластиковый «бублик».

1.На металлической панели есть одна большая резиновая круглая вставка. Удали это. (Если вы будете поддевать отверткой, будьте осторожны, чтобы не повредить сопрягаемые поверхности.) За отверстием находится металлический стержень, который имеет собственное отверстие для доступа.

2. Возможно, вам придется слегка закатать окно, пока не увидите пластиковую белую булавку, напоминающую пончик (фиксатор окна), через отверстие для доступа к металлической планке. Поверните ключ автомобиля в положение «Вкл.» И с помощью переключателя на двери водителя медленно поднимите стекло задней двери.Здесь помогает вторая пара глаз. (изображение на рассмотрении)

3. Теперь, когда вы видите белый пластиковый стопорный штифт окна, вам нужно вытащить его из отверстия для оконного проема. Я считаю, что формальная процедура гласит, что сначала нужно вытолкнуть внутренний пластиковый натяжной штифт (как подтверждено Steve_In_Chicago), а затем больший внешний штифт. Внутренний штифт расширяет внешний штифт, чтобы удерживать его на месте. Используйте тупой инструмент размером чуть меньше ширины пластикового натяжного штифта. Отодвиньте металлическую проволоку для доступа.Слегка ударьте по натяжному штифту, чтобы вытолкнуть его. Будьте очень осторожны, чтобы молоток не подходил слишком близко к бокам, так как он может ударить по стеклу. Также будьте очень осторожны, чтобы не ударить по штифту слишком сильно и не вбить его во внешнюю дверь (и не вмять). Как только внутренний штифт выйдет наружу, вы можете вытолкнуть внешний штифт. Они упадут на нижнюю часть двери. Вы сможете получить их позже, когда снимете металлическую панель. (В моем случае внутренние и внешние штифты были смещены как одно целое.)

Это фото после выталкивания штифта:

4.Когда пластиковая булавка вывернута, окно будет двигаться свободно. Осторожно сдвиньте его до упора (полностью вверх) и закрепите липкой лентой вокруг верхней части дверной рамы (изображение ожидается). Я использовал ленту гориллы, но скотч, вероятно, подойдет. Будьте осторожны, чтобы защитить верхнюю часть двери (от краски и т. Д.), Поместив что-то вроде полиэтиленового пакета или бумажных полотенец между лентой и не застекленными участками. Это еще одно место, где пригодится вторая пара рук — со стеклом нельзя быть слишком осторожным.

ОТКЛЮЧЕНИЕ МЕХАНИЗМА ЗАМКА

Примечание: очень похоже на входную дверь, за исключением положения установочного винта замка.

1. Оттяните защитную накладку на стороне двери, чтобы открыть установочный винт замка.

2. Используйте отвертку Torx T20, чтобы частично открутить установочный винт (, на несколько оборотов за раз, ). Потяните за наружную ручку двери — когда ручка двери находится в этом положении, потяните за накладку личинки замка. Продолжайте отвинчивать и проверять, пока облицовка личинки замка не ослабнет и ее можно будет снять. . ПРИМЕЧАНИЕ. Важно не откручивать установочный винт полностью, чтобы крепеж (за дверцей) не упал в дверь.

Вот фото талигенткса (обратите внимание, на задней двери только обшивка, без замка) для этого шага.

http://www.taligentx.com/passat/images/photo.php?photo=337&exhibition=4&pass=public&lang=rus

3. После снятия облицовки личинки замка вы заметите, что трос зацепился за боковую часть наружной ручки двери. Кабель может быть расположен ( вставлен в зажим, ) в различных точках ручки. Отметьте текущее положение, взяв маркер и отметив розетку (гнездо) на конце кабеля.Затем ослабьте его с помощью небольшой отвертки, высвободив ее из ручки.

4. С помощью 12-гранной звездообразной отвертки M8 открутите два винта со стороны двери, которые удерживают весь механизм замка.

СНЯТИЕ МЕТАЛЛИЧЕСКОЙ ПАНЕЛИ

1. Отсоедините различные жгуты проводов от металлической дверной панели — не беспокойтесь о том, что куда идет — каждый разъем может поместиться только в одном и только одном месте. (изображение отложено)

2.Используйте отвертку с плоской головкой, чтобы отсоединить различные защелки, удерживающие проводку на панели. Эти зажимы очень легко сломать. Они также могут быть ломкими из-за возраста и тепла. Я бы рекомендовал слегка подпереть их одной отверткой, а второй отверткой попытаться вдавить язычки, удерживающие зажимы, в металл. Большинство моих клипов сломалось. Чтобы починить их, я купил несколько обычных держателей панелей и использовал их с помощью стяжек, чтобы закрепить жгуты проводов. Если вам нужно заменить, постарайтесь убедиться, что новые зажимы в основном водонепроницаемы, используя прокладку, герметик или аналогичный материал.

ВАЖНЫЙ АЛЬТЕРНАТИВНЫЙ ВАРИАНТ (спасибо Steve_In_Chicago): черные пластиковые держатели ремня безопасности можно снять, не повредив их, если вы открутите металлическую панель и сможете зацепиться за нее рукой. С помощью плоскогубцев сожмите маленькие ручки, удерживающие его в отверстии. Если их правильно сжать, они пройдут через отверстие неповрежденными. Будьте готовы почесать руки.

3. Используйте торцевой ключ на 10 мм, чтобы открутить семь болтов с шестигранной головкой, которыми металлическая панель крепится к дверной коробке.

4. Оттяните панель от дверной коробки, начиная с краев — если вы не снимали панель раньше, прокладке может потребоваться большое усилие , чтобы оторвать ее от коробки. Будьте осторожны, металл можно легко поцарапать отверткой. Как только я наконец получил угол металлической пластины, который начал отделяться, моя прокладка начала отрываться от частей металла (и прилипать к дверной коробке). Я пальцем снял прокладку с дверной коробки и удерживал ее прикрепленной к металлической раме.

5. Когда прокладка полностью отделена, металлическая панель должна быть ослаблена. Осторожно потяните металлическую панель вниз и вправо, чтобы прикрепленный механизм блокировки вышел из угла. Не торопитесь и медленно работайте над этим . Перемещайте всю панель, пока она не освободится от дверной коробки с прикрепленным механизмом блокировки и соответствующей проводкой.

6. Снимите жгут проводов с механизма блокировки, и вытолкните резиновую прокладку (в металлической панели), через которую проходит провод механизма блокировки.Протяните проволоку через металлическую панель и снимите ее — это позволит вам полностью отделить металлическую панель от двери.

УДАЛЕНИЕ Механизм замка

1. Механизм замка удерживается на металлической панели пластиковым кронштейном с двумя цилиндрическими штифтами, удерживающими кронштейн на месте.

2. Используйте тупой инструмент, чтобы вытолкнуть штифты из задней части панели. ( Я использовал звездообразный инструмент для отвертки, так как он был как раз подходящего размера. ) Моему Пассату удалось открутить штифты и бросить их в дверную раму, где они, вероятно, пролежали несколько месяцев.Затем скоба отсоединилась от панели, и весь механизм замка мог свободно болтаться в двери. Жгут проводов, который все еще был закреплен на месте, затем напряг электрические разъемы внутри механизма блокировки и треснул паяное соединение.

3. Отсоедините шток фиксатора двери от механизма замка. Это может потребовать скручивания / вращения всего механизма блокировки, чтобы получить лучший угол для поворота конца стержня из фиксатора. Вы будете ограничены тросом ручки разблокировки.Не торопитесь и не торопитесь и не ломайте пластиковый фиксатор . (иллюстрация)

4. Снимите трос ручки открывания внутренней двери. Сначала появляются жгут из монтировки на запирающий механизм. Обвязка очень надежно закреплена. Мне пришлось использовать небольшую отвертку и использовать небольшой зазор под креплением, чтобы вытащить его . Освободив ремень, отцепите трос. Кабель необходимо повернуть на 90 градусов, чтобы освободить отверстие.

5.Отделите запорный механизм от панели.

РАЗБОРКА МЕХАНИЗМА ЗАМКА

Примечание. Процедура / описание ремонта механизма замка такая же, как и для передней двери, за исключением только одного микровыключателя на самой печатной плате. Следуйте инструкциям Taligentx. Я отредактировал / прокомментировал несколько областей (выделены жирным шрифтом).

1. С помощью отвертки Torx T10 открутите 5 видимых винтов Torx (четыре на лицевой стороне, один сбоку). (иллюстрация)
2. Снимите длинный зажим пластиковой скобы с механизма — под ним спрятан шестой винт.
3. Используйте Torx T20, чтобы удалить большой винт Torx.
4. Теперь вы должны быть в состоянии осторожно разъединить две части механизма — вам нужно будет расстегнуть пластиковые защелки, потянув части друг от друга. (иллюстрация)
5. После того, как эти секции отодвинуты, откроется последний винт Torx T10. Убери это.
6. Переверните механизм желтой пластиковой стороной. Потяните и снимите указанную пружину. ПРИМЕЧАНИЕ: Обязательно обратите внимание на ориентацию этой пружины. (иллюстрация)
7. Потяните указанную металлическую ручку вверх, чтобы разделить две половины.
8. Переверните на черную пластиковую сторону, не позволяя двум половинкам разделиться.
9. Внутренние части механизма установлены на желтой пластмассовой половине — осторожно потяните вверх черную пластмассовую половину, чтобы открыть электронику внутри. (иллюстрация)

Диагностика механизма блокировки:

Электроника проста. Есть только один микровыключатель для задней двери .Этот микровыключатель, расположенный рядом с белой пластиковой ползунком, определяет текущее состояние дверного замка. Электродвигатель включает электронную блокировку и разблокировку.

Примечание: старайтесь не менять положение различных ручек и слайдов — довольно легко определить, как различные переключатели и ручки взаимодействуют друг с другом, когда пришло время собрать вещи вместе, но проще оставить все на местах. обнаружил. Также обратите внимание на положение коричневой шестерни на валу двигателя относительно маленькой белой насадки, установленной внутри. На всякий случай я использовал маркер, чтобы отметить положение колес (относительно друг друга) и положение белой пластиковой направляющей (относительно корпуса) . Между выемкой на медной дорожке внутри коричневой шестерни и металлическим цилиндром в белом пластиковом контейнере имеется совмещение. Только не забудьте сбросить эти отношения во время сборки.

10. Вытяните белый ползун из сборки вместе с белым держателем, удерживающим вал пластикового винта скольжения и вал двигателя на месте.Отложите в сторону, не меняя состояния пластиковой ползунки и винта. (иллюстрация)

11. Вытяните печатную плату и двигатель из желтой пластмассовой половины и переверните вверх дном. (иллюстрация)

Поиск и устранение неисправностей:

12. Начните с изучения паяных соединений, где соединители жгута проводов встречаются с печатной платой (PCB). У меня была трещина на штифте 7. (иллюстрация)

13. Двигайтесь дальше и осмотрите паяные соединения микровыключателя .

14. Используйте мультиметр и проверьте микровыключатель на паяных соединениях на предмет правильной работы. Обычно используются только два из трех контактов — когда переключатель нажат, два используемых контакта должны иметь сопротивление 0 или около 0 (или, если ваш мультиметр имеет проверку целостности, он должен издавать звуковой сигнал). Хотя обычно только микровыключатель магистрали имеет тенденцию выходить из строя, это могло произойти и здесь. Если переключатель неисправен, вам необходимо его заменить — где-то должен быть номер детали для переключателя, если все остальное не работает, вы всегда можете заказать микропереключатель магистрали и установить его.

15. Если переключатель исправен, вероятно, проблема в паяном соединении. Нагрейте паяльник и удалите весь припой с каждого соединения на плате с помощью распайки. Работайте по частям — снимите припой с нескольких контактов, а затем перепаяйте те же соединения. Удаление припоя сразу со всех соединений компонента приведет к его падению с платы, и вам придется заново выровнять его. Несложно, но все равно легко избежать.

ПРИМЕЧАНИЕ (Спасибо, Steve_In_Chicago!): Для удаления части старого припоя с паяных соединений я рекомендую взять припой-присоску от Radio Shack.Они не дорогие и их намного проще использовать, чем пытаться «отколоть» старый припой.

16. Красный и синий провода, соединяющие другую часть блока, используются для четвертого микровыключателя — нет необходимости снимать микровыключатель с его монтажного зажима, но проверьте его, как и другие.
Надеюсь, вы только что сделали что-то, что устранило проблему. Соберите в обратном порядке и посмотрите, довольна ли ваша дверь (и кошелек)!

СПЕЦИАЛЬНОЕ ПРИМЕЧАНИЕ ПО СБОРКЕ — УСТАНОВКА ОКОННОГО ШТИФТА

Повторная установка пластикового окна фиксирующего штифта может быть сложной задачей.Несомненно, есть несколько способов сделать это. Вот два:

• Самодельное решение для стяжки:

1. Убедитесь, что отверстие в стекле совмещено с отверстием в пластиковом зажиме (который удерживает все окно). Вы можете немного сдвинуть / повернуть стекло, чтобы выровнять их.

2. Затем отделите два пластиковых стопорных штифта пончика (те, которые упали в дверь при снятии окна). Определите более легкое направление (наименьшее усилие) для вставки натяжного штифта в большую пластиковую оболочку.

3. Возьмите большую застежку-молнию и сдвиньте до конца шайбу или стойку подходящего размера. Внешний диаметр шайбы должен быть немного меньше диаметра оконного отверстия. Внутренний диаметр шайбы должен быть меньше, чем конец стяжки, но достаточно большим, чтобы ее можно было надеть на стяжку.

4. Теперь сдвиньте большую пластиковую оболочку к концу стяжки (вплотную к шайбе), следя за тем, чтобы прорезь в оболочке была направлена ​​вниз (чтобы она не соскользнула с застежки-молнии).

5. Вставьте конец стяжки и шайбу через отверстие в стекле, а затем вставьте внешний пластиковый корпус в отверстие в стекле. Он должен быть заподлицо с большим пластиковым зажимом.

6. Теперь наденьте небольшой пластиковый натяжной штифт на стяжку-молнию и протолкните его вверх к внешней оболочке. Вытягивая с равным усилием стяжку-молнию и обеспечивая противодействие шайбе, начните нажимать на натяжной стержень. Надавите, пока оба пластмассовых штифта не будут на одном уровне.

7.Теперь протяните стяжку (с шайбой) вниз и за окно и зацепите ее ангаром. Это не самый быстрый процесс, но он сработает, если проявить терпение.

Я уверен, что это сбивает с толку текстовое описание, поэтому я использовал несколько диаграмм, чтобы помочь:

• Заводская установка (спасибо Old_School!)

1. Продвинув окно через уплотнитель, вставьте оба штифта в оконное отверстие и оставьте его на оконной скобе.

2. Сделайте глубокий вдох и осторожно (но с силой) надавите на окно.

Запорный механизм пластиковых окон: Как отрегулировать поворотно откидной механизм пластикового окна
