Защита от скачка напряжения в сети: Защита от перенапряжения сети 🔌 220в, 380в и скачков напряжения для дома и квартиры

Защита от перенапряжения сети 🔌 220в, 380в и скачков напряжения для дома и квартиры

Современная жизнь приводит к появлению все большего количества сложной бытовой техники, оборудования и электроники в наших домах и квартирах. При этом качество электроснабжения желает быть лучшим по различным причинам. С другой стороны, промышленность предлагает целый ряд электротехнических приборов, позволяющих решать обозначенные проблемы своими руками в собственном жилье. Давайте познакомимся с ними и сделаем свой выбор.

Контроль уровня напряжения в сети

Виды скачков напряжения в сети электроснабжения

Трудно выбрать правильную систему защиты от перепадов напряжения, не зная их природу и характер. При этом все они имеют природный или техногенный характер:

1. Зачастую напряжение в сети становится стабильно низким. Причина – перегрузка устаревшей линии электропередачи (ЛЭП), например, в результате массового подключения электронагревателей или кондиционеров в соответствующий сезон.
2. В этих же условиях напряжение может оказаться завышенным длительное время при недостаточной нагрузке.
3. Возможна ситуация, когда при стабильном общем уровне питания в линии электроснабжения появляются импульсы и скачки высокого напряжения. Причиной бывает работа сварочного аппарата, мощного электроинструмента, технологического оборудования или некачественного контакта в ЛЭП.
4. Довольно неприятной неожиданностью является обрыв нулевого провода в сети 380 В питающей подстанции. В результате различной нагрузки по трем фазам возникает перекос напряжения, то есть на Вашей линии оно окажется слишком низким или завышенным.
5. Удар молнии в ЛЭП вызывает огромный скачок перенапряжения, что приводит к выходу из строя и бытовой техники, и внутренней проводки зданий, что приводит к пожару.

Как защищают бытовую технику пробки и автоматы

Долгое время в наших домах и квартирах универсальным средством обороны от перечисленных выше неприятностей оставались плавкие предохранители под названием пробки. На смену им пришли современные автоматические выключатели (автоматы), и бесшабашный народ перестал ставить «жучки», восстанавливая сгоревшие пробки. Сегодня во многих квартирах автоматические выключатели остаются практически единственным средством защиты от проблем в домашней электросети.

Автоматические выключатели приходят на смену плавким предохранителям

Во время работы автоматический выключатель срабатывает, когда протекающий через него ток превышает значение, указанное на его корпусе. Это позволяет защитить электропроводку от перегрева, короткого замыкания и возгорания в случае перегрузки. При этом перенапряжение успевает вывести из строя электронику, а при коротком скачке автомат даже не сработает.

Таким образом, мощный импульс, вызванный ударом молнии, проходит через автоматический выключатель и может пробить проводку с перечисленными последствиями.

Иными словами, от повышенного напряжения и его скачков или перепадов автомат не спасает.

Зачем в домашней сети подключают УЗИП

Специально для организации системы защиты от ударов молнии и возникающих при этом импульсов перенапряжения разработаны УЗИП – устройства защиты от импульсных помех. Отметим, что ЛЭП имеют определенные средства компенсации ударов молнии. Также в блоках питания современных электронных устройств имеются УЗИП класса III.

Модульные УЗИП для монтажа в электрощите

Однако этого недостаточно, если Вы живете в частном доме, запитанном от воздушной линии электропередачи. Методика выбора и подключения УЗИП приводится в статье «Устройство защиты от импульсных грозовых перенапряжений, схема подключения». В любом случае для защиты от молнии поможет громоотвод, о котором рассказано в статье «Как правильно сделать громоотвод и молниезащиту в частном доме своими руками».

Функции УЗО в схеме электроснабжения дома

В схеме электроснабжения современного дома обязательно присутствует УЗО – устройство защитного отключения. Его основное предназначение – защита людей от удара электрическим током, а также защита электропроводки от пробоя и утечки, что может привести к пожару. Методика выбора и подключения УЗО приводится в специальной статье.

Однофазное и трехфазное УЗО

Несомненно, если в Вашем доме еще не установлено УЗО, это нужно обязательно сделать. При этом от перепадов напряжения устройство защитного отключения спасает лишь в некоторой степени и косвенным образом.

Защита электроприборов с помощью стабилизатора напряжения

Электрический стабилизатор — это прибор, который поддерживает на выходе стабильное напряжение при его изменении на входе в допустимых пределах. Прибор может иметь различную мощность и обеспечивать стабильное электропитание всего дома, либо отдельных потребителей.

Стабилизаторы напряжения различной мощности

Стабилизатор прекрасно справляется с коррекцией медленно меняющегося пониженного или повышенного напряжения. В зависимости от принципа работы он компенсирует резкие скачки или импульсы перенапряжения в разной степени.

В современных агрегатах имеется функция отключения подачи питания, когда его уровень в сети принимает предельные значения. После возвращения входного напряжения к допустимой величине электроснабжение восстанавливается.

При этом прибор не защищает от грозового перенапряжения.

Из рассмотренных нами устройств стабилизатор является наиболее дорогим. Читайте статью «Как правильно выбрать бытовой стабилизатор напряжения 220в для дачи и частного дома».

Альтернативный вариант — реле контроля напряжения в сети

Бюджетной альтернативой стабилизатору является реле контроля напряжения, которое выполняет оговоренную нами функцию отключения электропитания при выходе напряжения в сети за допустимые пределы. В зависимости от исполнения, устройство срабатывает при перенапряжении, либо контролирует и его нижний уровень.

Варианты модульных реле напряжения

Существуют модификации реле, которые восстанавливают питание автоматически при его возвращении к допустимым пределам, или это нужно делать вручную. Наиболее совершенные устройства предоставляют возможность установки уровней напряжения, при которых наступает отключение потребителей и времени задержки при возвращении питания. Например, холодильник нельзя включать в сеть повторно в течение пяти минут, чтобы не повредить компрессор. Именно такое значение можно задать на реле.

Реле напряжения ASV-3M после срабатывания необходимо включить вручную

При этом реле не обеспечивает стабильное напряжение, не компенсирует импульсные скачки и не защищает от грозового перенапряжения. Иными словами, такой способ защиты подходит в ситуации, когда напряжение в сети нормальное, но возможны его редкие и значительные отклонения, в том числе, в результате аварии в сети электроснабжения.

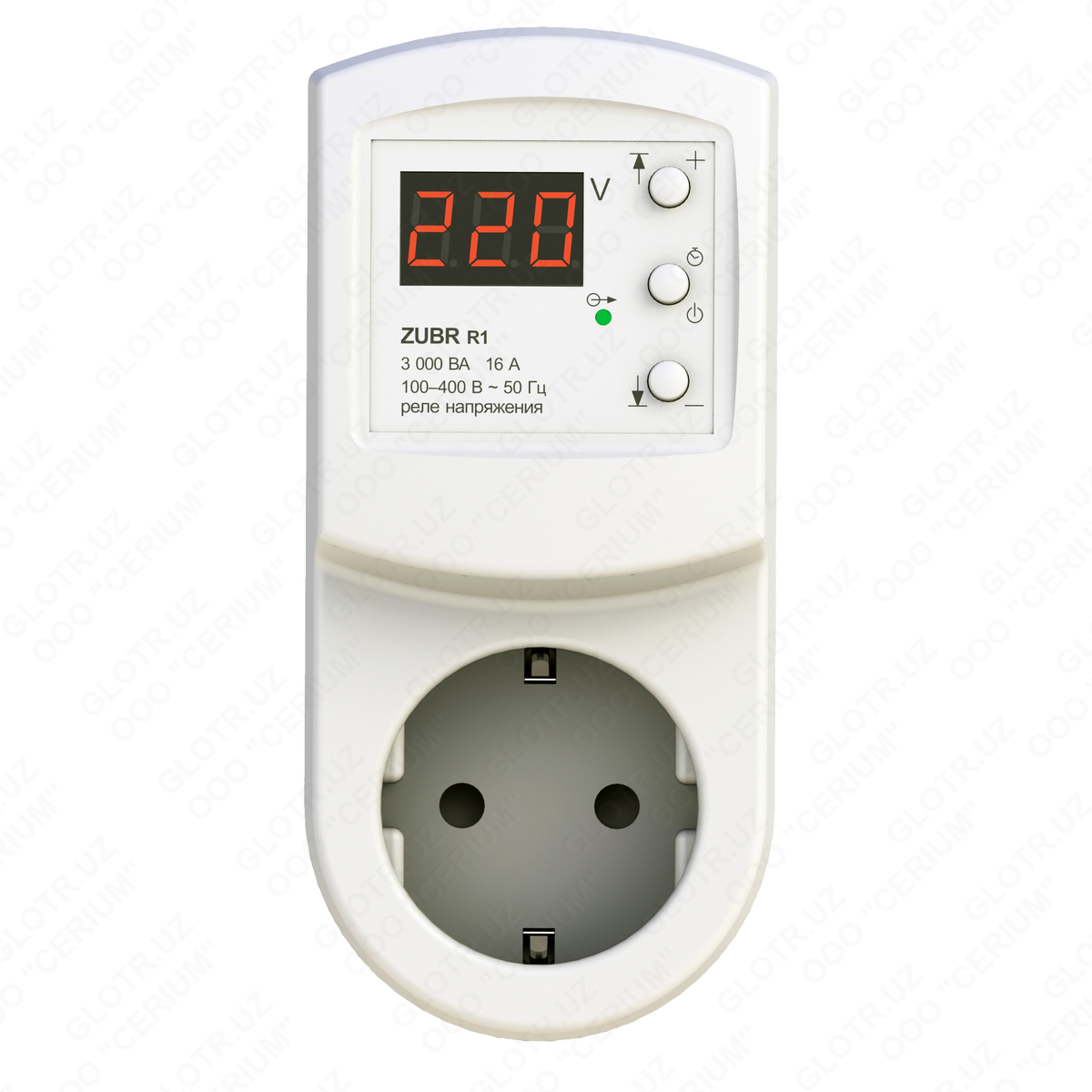

Реле напряжения для маломощных потребителей

Существуют варианты исполнения для защиты отдельных потребителей в виде удлинителя или моноблока с вилкой и розеткой. Эти устройства рассчитаны на ток нагрузки 6-16А. Аналогичные приборы в модульном исполнении монтируются на электрощите.

Реле модульного типа может иметь на выходе переключающую группу контактов, нормально разомкнутые контакты, а также две отдельные группы нормально разомкнутых или нормально замкнутых контактов. Это позволяет реализовать разные варианты управления питанием потребителей.

Монтажная схема подключения реле напряжения в сети 220В

Электромонтаж реле напряжения модульного типа можно выполнить по вышеприведенной иллюстрации. В любом случае устройство подключается после входного автомата. Нулевой провод подсоединяется к клемме N, а провода фазы — к нормально разомкнутым контактам реле.

Для защиты более дорогого устройства его номинальный рабочий ток выбирается на ступень выше, чем значение, указанное на корпусе входного автомата. Например, если перед реле установлен автомат на 40А, выбирают прибор с номинальным значением 50А.

Если устройство с необходимым значением рабочего тока отсутствует, либо стоит слишком дорого, его можно заменить реле напряжения с минимальным параметром нагрузки. При этом к его выходу подключается контактор необходимой мощности или пускатель, который подает напряжение на потребители.

Схема подключения реле напряжения с применением контактора

Электромонтаж реле напряжения в паре с контактором приведен на схеме. В данном примере собственно реле напряжения подключается также после входного автомата, счетчика и УЗО. Провод фазы с выходного контакта реле подключается к клемме управляющей обмотки контактора, а к ее второй клемме подсоединяется нулевой провод (выступающая часть корпуса). На выходные клеммы контактора (дальняя часть корпуса) сверху подаются фаза питания и ноль, а снизу подключаются провода фазы и нуля потребителей.

При наличии нормального уровня напряжения в сети реле контроля замыкает выходные контакты и подает питание на обмотку контактора. Он, в свою очередь, замыкает выходные контакты и подает питание потребителям. При отсутствии напряжения в сети или выходе его за допустимые пределы цепи последовательно разрываются и питание нагрузки отключается.

Схема подключения нескольких реле напряжения в однофазной сети

В ряде случаев удобно использовать несколько реле напряжения для разных типов потребителей. При этом для наиболее дорогих электронных потребителей, как, например, компьютеры, можно задать с помощью соответствующего реле допустимый диапазон входного питания в пределах 200-230В.

Бытовым электроприборам с электродвигателями, как, например, холодильник или стиральная машина, можно установить диапазон напряжения 185-235В. Потребители типа утюга, обогревателя или водонагревателя могут питаться напряжением 175-245В. Внутренние таймеры реле можно настроить на разное время задержки возобновления питания.

Как работает реле контроля фаз в сети 380В

В сети 380В может быть установлено трехфазное реле напряжения. Это имеет смысл, если в доме имеется оборудование с трехфазным питанием.

Подключение реле напряжения в сети 380В

В этом случае реле срабатывает при отклонении напряжения на любой фазе и отключает нагрузку по всем трем линиям. При отсутствии потребителей с питанием 380В удобнее и дешевле подключить три отдельных реле напряжения. В этом случае мы получаем три группы потребителей 220В, для которых могут быть установлены различные предельные значения напряжения и время задержки.

Схема подключения реле напряжения на каждой фазе в сети 380В

От чего защищает ИПБ

Основная задача источника бесперебойного питания (ИПБ) – обеспечение потребителей электроэнергией при отсутствии напряжения в сети. Наиболее часто этот прибор используют для питания компьютеров. Хотя ИПБ обеспечивает напряжение 220 вольт непродолжительное время, имеется возможность сохранить информацию и выключить компьютер. Актуально применение источника бесперебойного питания при использовании малогабаритной электростанции для беспрерывной подачи энергии в момент ее запуска.

Распространенный источник бесперебойного питания

Очевидно, что применение ИПБ функционально, если в сети электроснабжения дома установлено реле напряжения. При использовании аккумулятора достаточной емкости к источнику бесперебойного питания может быть подключен газовый котел. Аккумулятора на 60 АЧ хватит для обеспечения напряжением котла мощностью 160Вт примерно в течение суток.

ИПБ с двойным преобразованием работает при изменении напряжения на входе в широких пределах, однако стоит очень дорого.

Вероятно, в большинстве случаев, в бытовых целях практичнее использовать одновременно недорогой источник бесперебойного питания и стабилизатор или реле напряжения.

Чем поможет сетевой фильтр

Чаще всего бытовые сетевые фильтры выполнены в виде удлинителя. Таким образом, к нему может быть подключено сразу несколько единиц бытовой техники. Фильтры отличаются количеством розеток и длиной кабеля. Обычно устройство снабжается собственным выключателем с индикацией подачи питания. Фильтр может иметь индивидуальные выключатели питания для каждой розетки.

Популярные сетевые фильтры

Ряд моделей имеют защиту от короткого замыкания и перегрузки. Общий ток нагрузки устройств такого рода не превышает 6-16А. Собственно фильтр таких устройств состоит из нескольких конденсаторов и катушек индуктивности. Таким образом, обеспечивается защита электроники от маломощных и коротких импульсов помех. Последние могут создаваться, в том числе, бытовой техникой, подключенной в домашней сети.

Заметим, что блоки питания большинства современных электронных приборов уже имеют аналогичные схемы в своем составе. Иными словами, подобные сетевые фильтры можно рассматривать как удлинители с дополнительной фильтрацией и сервисными возможностями.

Система защиты от скачков напряжения своими руками

Ознакомившись с вышеизложенной информацией, Вы сможете подобрать систему с защиты домашней сети от нестабильности напряжения разного рода. При этом важно правильно оценить характер угрозы. В зависимости от обстоятельств может быть обеспечена защита от скачков напряжения как всей сетевой проводки в доме, так и отдельных приборов. В статье «Как выбрать стабилизатор для защиты холодильника от перепадов и скачков напряжения 220в» мы рассказываем о том, как можно сделать импровизированный стабилизатор для холодильника своими руками.

Защита от внутренних перенапряжений / ПУЭ 7 / Библиотека / Элек.ру

4.2.166. Электрические сети 3-35 кВ должны работать с изолированной, заземленной через резистор или дугогасящий реактор нейтралью. В электрических сетях 3-35 кВ с компенсацией емкостного тока однофазного замыкания на землю степень несимметрии емкостей фаз относительно земли не должна превышать 0,75%. Выравнивание емкостей фаз относительно земли должно осуществляться транспозицией проводов и распределением конденсаторов высокочастотной связи. Число дугогасящих реакторов и места их установки должны определяться для нормального режима работы сети с учетом возможных делений ее части и вероятных аварийных режимов.

Дугогасящие реакторы могут устанавливаться на всех ПС, кроме тупиковых, связанных с электрической сетью не менее чем двумя линиями электропередачи. Установка реакторов на тупиковых ПС не допускается. Дугогасящие реакторы не допускается включать в нейтрали трансформаторов, присоединенных к шинам через предохранители. Мощность дугогасящих реакторов выбирается по значению полного емкостного тока замыкания на землю с учетом развития сети в ближайшие 10 лет. Рекомендуется использование автоматически настраиваемой компенсации емкостного тока замыкания на землю.

4.2.167. В электрических сетях 3-35 кВ следует принимать меры для предотвращения феррорезонансных процессов и самопроизвольных смещений нейтрали.

В электрических схемах 3-35 кВ, в которых имеются генераторы (синхронные компенсаторы) с непосредственным водяным охлаждением обмотки статора, вследствие значительной активной проводимости изоляции генератора на землю защита от феррорезонансных процессов не требуется.

4.2.168. Обмотки трансформаторов (автотрансформаторов) должны быть защищены от коммутационных перенапряжений с помощью РВ или ОПН, установленными в соответствии с требованиями 4.2.153.

4.2.169. В сетях 330, 500 и 750 кВ в зависимости от схемы сети, количества линий и трансформаторов следует предусматривать меры по ограничению длительных повышений напряжения и внутренних перенапряжений. Необходимость ограничения квазиустановившихся и внутренних перенапряжений и параметры средств защиты от них определяются на основании расчетов перенапряжений.

4.2.170. С целью ограничения опасных для оборудования коммутационных перенапряжений следует применять комбинированные РВ или ОПН, выключатели с предвключаемыми резисторами, элетромагнитные трансформаторы напряжения или другие средства, а также сочетания их с мероприятиями по ограничению длительных повышений напряжения (установка шунтирующих и компенсационных реакторов, схемные мероприятия, системной и противоаварийная автоматики, в частности автоматики от повышения напряжения).

Коммутационные перенапряжения на шинах ПС 330,500 и 750 кВ должны быть ограничены в зависимости от уровня изоляции оборудования.

4.2.171. Для РУ 110-500 кВ должны предусматриваться технические решения, исключающие появление феррорезонансных перенапряжений, возникающих при последовательных включениях электромагнитных трансформаторов напряжения и емкостных делителей напряжения выключателей.

К этим решениям относится в частности:

• применение выключателей без емкостных делителей напряжения;
• применение вместо электромагнитных трансформаторов емкостных;
• применение антирезонансных трансформаторов напряжения;
• увеличение в 1,5-2 раза емкости ошиновки РУ путем установки на шинах дополнительных конденсаторов, например связи.

Эффективная защита сети по напряжению

Необходимость осуществления защиты приборов по напряжению

Рассмотрим причины необходимости применения защиты по напряжению. Электрические приборы и оборудование очень зависимы от качества электрического тока, и, прежде всего, зависят от значения напряжения в сети. Существенные изменения напряжения обусловлены аварийными ситуациями, пиковыми нагрузками, природными явлениями.

В графике значения напряжения могут наблюдаться резкие пики, скачки напряжения. Пики могут достигать 300 и даже 500 Вольт. Эти всплески обычно кратковременны, длятся доли секунд, но и этого достаточно для полного выведения из строя электрооборудования. Более того, такие скачки могут стать причиной возгорания, причиной пожара. Вот почему очень важно использовать эффективную защиту сети по напряжению.

Как правильно в электрической сети выполнить защиту по напряжению рассмотрим далее.

Какая защита сети установлена в домах? Обеспечивает ли она защиту по напряжению?

В этой части рассмотрим стандартную защиту, установленную в электрических шкафах наших домов, и оценим возможности этого оборудования выполнять защиту сети по напряжению.

Вот стандартная комплектация электрического шкафа: пакетный выключатель, электрические автоматы по группам, один или два УЗО. Визуально такая комплектация внушает доверие, в одном шкафу собрано десяток устройств защиты, и кажется, что этого достаточно.



Одной из причин такой уверенности является сравнение с прошлыми электрическими шкафами, которые устанавливались в советское время. Раньше стандартно устанавливались один поворотный выключатель и один или два автомата.

Теперь давайте глубже рассмотрим функциональность этих устройств.

Электрические автоматы обеспечивают защиту сети от превышения значения силы тока в сети потребителя. Они срабатывают по тепловому принципу, когда значение температуры в проводниках растёт. Срабатывают они не быстро, ведь проводник должен реально нагреться. От чего защищает такое устройство? Оно действительно защищает от пожара в случае короткого замыкания в сети. То есть, замыкание уже произошло, розетка почернела, провода обуглились и только после этого сработают автоматы. Сеть будет обесточена и провода дальше греться не будут. Выполняет ли автомат функцию защиты по напряжению? Конечно, нет. Резкий скачок напряжения не вызывает срабатывания автоматов. Вот если пик напряжения выведет прибор из строя, сгорит несколько элементов, и это приведёт к короткому замыканию. То в этом случае через некоторое время сработает автомат. Но авария уже произошла. Фактически электрические автоматы защищают городскую электрическую сеть от аварий, происходящих в домах и квартирах. Они отключают неисправную нагрузку от городской сети.

Более сложным устройством является электронное защитное устройство. УЗО контролирует эффективность работы заземления, и нарушения, связанные с перетеканием тока по фазам. Если устройство определяет нарушение заземления или появление потенциала на нулевой фазе, то оно мгновенно отключает подачу электричества. УЗО обеспечивает безопасность использования электрических приборов, в случае попадания тока на корпус прибора или другой аварии такое устройство может спасти жизнь человека. Может ли УЗО выполнить защиту сети по напряжению. Ответ — тоже нет. Если при повышении напряжения не произошло распределение тока на «ноль» или «землю», то УЗО не сработает.

Вывод: стандартная комплектация электрического шкафа не обеспечивает защиту сети по напряжению. Для осуществления эффективной защиты сети по напряжению необходимо использовать специальные устройства защиты по напряжению, устройства защиты от скачков напряжения.

Устройства защита сети по напряжению

Для выполнения надёжной защиты сети и приборов по напряжению необходимо применять специальные устройства защиты по напряжению, приборы защиты от скачков напряжения. Такие устройства могут быть установлены локально для защиты конкретного электрического прибора или могут устанавливаться в электрическом шкафу на din рейку для защиты группы потребителей.

Устройства защиты потребителей по напряжению даёт возможность фильтровать пики напряжения, возникающие аварийным во внешних сетях, блокировать импульсные пики высокой мощности. Устройства защиты по напряжению дают возможность вырезать скачки напряжения, при этом сохраняя правильную форму графика напряжения. Быструю и надёжную работу устройств защиты по напряжению реализуют современные электронные схемы управления. Электронные процессоры дают возможность в тысячные доли секунды выполнять логические операции по защите сети по напряжению.

	Грозозащита
	Защита от пожара
	Защита по напряжению от аварии



Компания «Бастион» рекомендует следующие устройства защиты приборов по напряжению:

Читайте также:

Что такое скачок напряжения и устройства защиты от него

Живем ли мы в городе или в деревне — не важно. В любом случае все мы используем электроэнергию. Это и освещение, и различные бытовые приборы, призванные делать нашу жизнь более комфортной. Однако в нашей сети далеко не всегда напряжение ровное, способное поддержать стабильную работу электрооборудования. Даже наоборот — при выходе напряжения за известные нормы вполне возможны поломки техники, особенно электронной. Именно поэтому защита от скачков напряжения становится все более необходимой, тем более что большинство современных устройств отличаются немалой ценой и ценностью.

Содержание

Так почему же мы постоянно рискуем лишиться собственного имущества? Причина в большинстве случаев одна — на данный момент общегосударственная система энергообеспечения не справляется со своей работой. Каждый из нас знает, что в сети должно быть напряжение 220 В. Но на самом деле напряжение в зависимости от нагрузки на сеть колеблется, иногда даже в достаточно широком диапазоне. Это наиболее заметно в сельской местности, где система электроснабжения намного слабее, чем в городе.

Система распределения электрической энергии

Из-за чего это происходит? А вы постарайтесь вспомнить, когда были построены электростанции и другие элементы снабжения электричеством. Вспомнили? Ну, хотя бы приблизительно? А теперь подумайте, на что именно (для частных лиц) рассчитывали инженеры-электрики, создавая всю эту систему. Освещение, холодильник, утюг, телевизор, возможно еще и обогреватель и простенькая стиральная машинка — и это максимум!

[include id=»1″ title=»Реклама в тексте»]

А что мы имеем сейчас? Буквально за последние 20-30 лет количество бытовой техники возросло неимоверно, с одной стороны, значительно улучшив нашу жизнь, а с другой, конкретно увеличив потребление энергии. Вот и не справляется старая система с новыми требованиями. И вряд ли в ближайшее время это изменится. Вы же сами прекрасно понимаете, что вкладывать деньги в глобальную реконструкцию государство не будет. Поэтому и приходится самим заботиться о том, чтобы в доме все было в порядке.

А теперь давайте более подробно поговорим о перепадах напряжения. Чаще всего напряжение меняется в сети достаточно плавно, и с такими нагрузками почти все наши приборы и аппаратура вполне справляются, оставаясь в рабочем состоянии. Ведь даже самые «нежные» приборы рассчитаны на перепады напряжения в диапазоне 198-242 В. Но бывают и такие моменты, когда напряжение возрастает до предельных значений резким импульсом, а потом также внезапно падает. Вот такая ситуация и называются — скачок напряжения в сети. Есть ли какие-то определенные причины таким скачкам? Перечисляем самые основные:

• одновременное включение или выключение большого количества электрооборудования (чаще всего это происходит там, где рядом находятся промышленные предприятия, потребляющие действительно большие мощности)
• обрыв нулевого провода (в этом случае как раз срабатывает та самая причина, которую мы уже обсуждали — старое оборудование, да еще и при плохом обслуживании просто не справляется с нагрузкой и провод нулевой фазы обгорает, вызывая короткое замыкание)
• ошибка при подключении проводов на общем электрощитке (в основном, из-за некомпетентности тех, кто этим занимается, это может быть как пьяный электрик, так и слишком самоуверенный хозяин квартиры)
• грозовые разряды, пришедшиеся на линии электропередачи, а также разрывы на этих линиях (например, в связи с падением на них деревьев)

Старое оборудование в щитке с плохим обслуживанием

И какой бы ни была причина скачка напряжения, предугадать мы ее просто не в состоянии. Поэтому и стоит заранее позаботиться о защите от этой напасти.

Конечно, самым лучшим способом защиты была бы реконструкция системы энергораспределения хотя бы в одном отдельно взятом здании и привлечение к ее обслуживанию грамотного электрика, но — и это понятно любому человеку, живущему в многоквартирном доме — такой вариант практически неосуществим. Не будете же вы в одиночку оплачивать все это? А замена электропроводки только в своей квартире абсолютно не гарантирует защиту от скачков напряжения. Сами видели, причины скачков относятся именно к общему оборудованию, за которое, по идее, должны отвечать государственные структуры, например, ЖЭК.

И что нам остается? В принципе, есть несколько приспособлений различного типа действия, которые вполне могут помочь в условиях нестабильного напряжения. Для того чтобы снизить или даже устранить вероятность повреждения нашей техники из-за скачков напряжения сейчас применяются следующие устройства:

• реле контроля напряжения
• источник бесперебойного питания
• стабилизатор напряжения

Осталось выбрать ту защиту, которая лучше всего подходит именно в вашем случае.

Реле контроля напряжения ↑

Блок защиты от скачков напряжения — подключенное в щиток реле контроля напряжения

Устройства защиты от скачков напряжения — индивидуальное реле контроля напряжения второго типа

Устройства защиты от скачков напряжения — индивидуальное реле контроля напряжения на несколько гнезд

Если в вашем доме скачки напряжения редки (то есть происходят в поистине форс-мажорных обстоятельствах, типа грозового разряда), вам вполне может подойти реле контроля напряжения. Сразу стоит оговорить: подобное реле только считывает данные о напряжении, но не влияет на его стабильность. Что же это такое? Реле напряжения — небольшое устройство, отключающее технику во время скачка напряжения и включающее после возврата напряжения в норму. Существуют различные виды этого приборчика, которые можно разделить на два типа:

• общий блок защиты от скачков напряжения, монтируется в щиток (распределительный шкаф) и оберегает всю вашу квартиру или дом
• устройство для отдельных приборов, похожее на удлинитель, имеющее гнезда розеток для одного или нескольких подключений

При покупке реле напряжения следует правильно рассчитать его мощность — она должна быть чуть больше, чем мощность всех потребителей энергии, подключенных к реле. Поэтому индивидуальные реле, подключающиеся к сети, гораздо удобнее в выборе, так как там уже все рассчитано по количеству розеток.

[include id=»2″ title=»Реклама в тексте»]

Такие реле удобны и не очень дороги, но, к сожалению, от длительных перепадов напряжения (сохраняющееся долгое время повышенное или пониженное напряжение в сети) не защитит. Ну, разве что вам нравится, когда ваши приборы или полностью все электричество в квартире постоянно отключены.

Источники бесперебойного питания ↑

ИБП — источник бесперебойного питания (название на английском UPS — Uninterruptible Power Supply) — как вполне понятно из названия, могут дать некоторый резерв рабочего времени для электрических или электронных приборов при отключении электроэнергии в сети за счет встроенных аккумуляторных батарей. Однако кроме этого, некоторые виды могут еще выполнять функцию стабилизатора, выдавая на выходе нормальное напряжение.

Устройства защиты от скачков напряжения — источники бесперебойного питания различных типов

Итак, все ИБП можно поделить на три типа:

• устройство резервной схемы (Off-Line-UPS) просто переключает питание подключенной техники на аккумуляторное (резервное) при отключении электричества
• устройство интерактивной схемы (Line-Interactive-UPS) кроме переключения на резервную схему питания позволяет выравнивать небольшие перепады напряжения благодаря встроенному стабилизатору
• устройство с режимом двойного преобразования (On-line-UPS) постоянно корректирует частоту и напряжение, подаваемые на выход

У каждого типа ИБП есть свои недостатки. Например, Off-Line-UPS тратит на переключение питания от 4 до 12 мс, зато бесшумный и дешевый. А On-line-UPS из-за своей сложности шумит, греется и очень дорого стоит. Но тут уж хозяин — барин, что понравилось, то и выбирайте.

Не забудьте при выборе обратить внимание на мощность ИБП, емкость аккумуляторов (время автономной работы), срок службы батарей и возможность их замены, конфигурацию розеток, а также на ширину диапазона сетевого напряжения, которую ИБП может стабилизировать. Так как основная масса ИБП покупается для РС, все эти характеристики достаточно важны и должны подбираться с учетом технических характеристик вашего компьютера.

Стабилизаторы напряжения ↑

Одним из наиболее надежных, но и наиболее дорогих, видов устройства защиты от скачков напряжения является сетевой стабилизатор. Эти приборы дают на выходе нормальное напряжение вне зависимости от напряжения в сети. Это прекрасный выход для таких вариантов, когда изменения напряжения в сети часты или даже постоянны.

Устройства защиты от скачков напряжения — автоматический стабилизатор напряжения

Осталось разобраться, какие стабилизаторы нужно выбирать в различных случаях. Чаще всего стабилизаторы делятся по принципу действия:

• релейные — самые недорогие, не очень мощные, однако их технические характеристики вполне приемлемы для бытовых приборов
• сервоприводные (электромеханические), удивительно, но несмотря на более высокую цену, эти устройства по некоторым качествам даже не дотягивают до релейных
• электронные (тиристорные или симисторные), практически бесшумные, с хорошим быстродействием и защитой от скачков напряжения в сети, нормальной мощностью и точностью, приличной долговечностью, и с соответствующей ценой
• электронные двойного преобразования — у этого стабилизатора самые необходимые технические характеристики (точность, быстродействие и защита от скачков напряжения) на данный момент лучше всего, но и цена максимальная

Также стабилизаторы могут быть однофазные и трехфазные (для домашнего использования — однофазные), подключаемые на всю домашнюю сеть или к отдельному техническому устройству, стационарные и переносные. Подбирая стабилизатор для собственных нужд, нужно знать мощность приборов, которые вы собираетесь подключать на стабилизатор, а также предельные значения напряжения в сети. Чтобы не запутаться во всех этих данных, лучше всего при выборе воспользоваться помощью специалистов, которые сумеют подобрать наиболее оптимальный вариант как по защитным свойствам, так и по цене.

После анализа всей этой информации становится вполне понятно, что надежное предохранение нашего имущества от скачков напряжения в сети может обеспечить разве что супермощный (а потому и супердорогой) стабилизатор напряжения. Однако при четком понимании происходящего в сети питания, можно подобрать более оптимальные варианты устройства или устройств, призванных сберечь нашу дорогостоящую технику от проблем с напряжением. В этом случае стоит обратиться к специалисту, который сможет определить основные неполадки в сети и уже с этими знаниями приступать к выбору защитных устройств. Как говорили в старину: мой дом — моя крепость, и оборона рубежей продолжается и сейчас, хоть и на несколько ином уровне.

выбираем сетевые фильтры и стабилизаторы / Блог компании М.Видео-Эльдорадо / Хабр

Причины, по которым старое доброе электричество в домашней розетке выходит за пределы допустимых отклонений, бывают разные. Порой это временные скачки напряжений и всплески помех, иногда это систематические отклонения за пределы ГОСТов. В конечном итоге за это расплачивается домашняя техника, мгновенно или медленно умирая от «электрической интоксикации».

В этом посте мы расскажем о простых и недорогих способах «электрической гигиены» в зависимости от типа проблем в вашей электросети.

Зачем все это нужно

Лишь в идеальном мире ток в электрической розетке имеет только два состояния: он есть или его нет. В реальности «поведение» электрического питания имеет «аналоговый» непредсказуемый характер, неприятно удивляющий каждый раз, когда этого ждешь меньше всего.

Существует множество причин, по которым «питание от сети» может отклониться от нормы и даже выйти за пределы стандартных отклонений. Так, вечернее напряжение в сети – когда в каждой розетке каждой квартиры по включенному чайнику, телевизору или компьютеру — значительно отличается от напряжения в ночные или дневные часы с минимальной нагрузкой.

Другой пример: гражданин подключил к домашней сети промышленный сварочный аппарат, и все соседи по подъезду или дому наслаждаются импульсными помехами в виде полосок на экранах и треска в акустике.

В большинстве случаев снижение качества электропитания непредсказуемо и неизбежно из-за внешнего характера источника – как, например, импульсные скачки напряжения во время грозы. Иногда проблема известна очень даже хорошо – например, мощный фен, чайник или старинный холодильник, периодически рассылающие «электроикоту» по хлипкой домашней или офисной электропроводке, избавиться от которой выше наших сил, хотя в некоторых случаях вопрос решается простой подтяжкой контактов на всем пути.

Список возможных источников проблем с электричеством можно продолжить и дальше. Но будь то искрящие контакты в подъезде или регулярные перепады на подстанции – для владельца «внезапно» сгоревшей не по гарантии техники итог один.

Фильтр фильтру рознь

В самом названии устройства – «сетевой фильтр» — заложен ключевой принцип защиты: путем пассивной фильтрации входного напряжения. Простейшие недорогие варианты могут фильтровать высокочастотные помехи с помощью встроенных индуктивно-емкостных элементов (LC-фильтров) или бороться с импульсными помехами с помощью варисторных фильтров. Более дорогие экземпляры включают в себя оба вида фильтров.

Входное сетевое напряжение с высокочастотными и импульсными помехами

Напряжение после фильтрации импульсных помех варисторами

Выходное напряжение после LC-фильтрации высокочастотных помех

В действительно хорошем сетевом фильтре есть дополнительные средства защиты. Например, автоматический предохранитель, отключающий питание при определенной токовой перегрузке. Или специальные метал-оксидные варисторы, срабатывающие при экстремальных пиках напряжения во время грозы или в случае короткого замыкания.

ЭРА SF-6es-2m-B: типичный сетевой фильтр

Некоторые сетевые фильтры предлагают дополнительные «сопутствующие услуги», например, обеспечивают фильтрацию и защиту для телефонной линии / факса, Ethernet-сети и телевизионной антенны. Возникновение подобных помех — не такая уж большая редкость в старых зданиях, кабельная разводка в которых за многие годы эксплуатации превратилась в многослойное и порой даже хаотичное переплетение силовых и сигнальных проводов с ветхими и проржавевшими контактами. Функции подобной фильтрации с равным успехом могут быть востребованы как в офисе, так и в домашних условиях.

Стабилизатор: полет нормальный

В отличие от сетевого фильтра, сглаживающего импульсные и высокочастотные искажения (помехи) пассивными средствами, сетевой стабилизатор активно воздействует на ключевой параметр электропитания – напряжение, компенсируя его отклонения.

До недавнего времени в России нормой для однофазной сети считалось напряжение 220 В ±10% (ГОСТ 5651-89), то есть нормальным считалось любое напряжение переменного тока в пределах от 198 до 244 вольт. С недавнего времени в силу вступил приведенный к европейским нормам межгосударственный стандарт ГОСТ 29322-2014 (IEC 60038:2009), по которому стандартным считается сетевое напряжение 230 В ±10%, или от 207 до 253 В. Старые добрые 220 В, впрочем, пока никто не отменял – стандарты действуют параллельно, так что в целом можно учитывать примерный диапазон 200-250 В.

Почти вся современная компьютерная и бытовая электроника оснащается импульсными блоками питания, которые сами себе — прекрасные стабилизаторы и способны работать в широком диапазоне питающих напряжений. Так, например, подавляющее большинство компьютерных блоков питания – как встраиваемых в ПК, так и внешних, для ноутбуков и планшетов — рассчитаны на глобальное использование в большинстве стран мира с номинальным напряжением сети от 110 В до 240 В. В некоторых случаях такая техника «запускается» даже при напряжении всего 90-100 В. Соответственно, снижение напряжения в розетке по любым причинам для них не помеха, повышающая компенсация происходит автоматически.

Defender AVR Typhoon 1000: компактный стабилизатор на 320 Вт и 2 розетки

С повышенным напряжением немного сложнее: даже самая современная электроника рассчитана максимум на 250-260 В, но если такое напряжение в питающей сети почему-то стало нормой (в городских условиях в это трудно поверить), конечно же, лучше его стабилизировать внешними средствами.

Вне зависимости от повышенного или пониженного напряжения в особую группу риска попадают все любители теплого лампового звука – раритетных виниловых вертушек, плееров, усилителей и другой старинной техники. В этом случае применение стабилизаторов, как говорится, не обсуждается.

В настоящее время наиболее популярными и многочисленными представителями класса бытовых стабилизаторов напряжения являются электронные, где входящий ток с частотой 50 Гц преобразуется в высокочастотные импульсы с частотой в десятки килогерц и управляется с помощью широтно-импульсной модуляции (ШИМ). Из существенных минусов таких стабилизаторов можно отметить лишь то, что синусоида на выходе таких стабилизаторов далека от идеала. Список плюсов гораздо длиннее: компактность, небольшой вес, огромный рабочий диапазон, универсальность, устойчивость к перегрузкам, и, главное, невероятно доступная цена.

Помимо этого, в рознице изредка также можно встретить «классику»: внушительных размеров блоки, ступенчато снижающие или поднимающие выходное напряжение за счет электронного или релейного переключения обмоток размещенного внутри полноценного автотрансформатора. Такие стабилизаторы громоздки, имеют изрядный вес, но при этом практически не искажают синусоиду входного тока. Как правило, стабилизаторы этого класса ориентированы на питание целого дома или выполнение специфической задачи – вроде питания газового котла, однако при определенных условиях именно такое устройство может оказаться идеальным выбором аудиофила.

PowerCom TCA-2000: стабилизатор на 2000 ВА (1000 Вт) и 4 розетки

Хороший стабилизатор, как правило, оснащается всеми пассивными фильтрами, характерными для сетевых фильтров, а также имеет все мыслимые виды защиты, в том числе от перенапряжения, перегрузки, перегрева, короткого замыкания и т.д.

Что надо знать при выборе сетевого фильтра

При выборе любого промежуточного сетевого устройства – удлинителя, сетевого фильтра, стабилизатора или источника бесперебойного питания, прежде всего следует помнить главное правило: «электротехника – наука о контактах». Красивые надписи, громкие имена брендов, многочисленные индикаторы и USB-порты не должны отвлекать от главной проблемы: включая что-либо между сетью и устройством, мы добавляем лишние контакты в и без того длинную и неравномерную цепь.

• Даже самые совершенные схемотехнические решения для стабилизации, фильтрации и защиты попросту бессмысленны, если контакты в розетках вырезаны из консервной банки и болтаются по чем зря, а пайка разъемов сделана некачественно. В таких условиях любые перепады нагрузки в сети будут автоматически создавать многочисленные помехи.
  Сетевой фильтр Power Cube PRO

  При покупке надо обратить внимание на качество исполнения розеток, вилок, кабелей и контактов. Вилки должны максимально плотно входить в розетки, кабель устройства, если имеется, должен быть надежным, из многожильного провода, с качественной изоляцией, рассчитанным на достаточно большую пиковую силу тока в синфазном режиме. Очень хорошо, если розетки устройства оснащены защитными шторками, это внесет дополнительную безопасность в доме с дошкольниками.


• Просчитайте заранее количество необходимых розеток для подключения техники, чтобы впоследствии не пришлось городить огород ненужных дополнительных контактов из удлинителей и других переходников.

  Хороший сетевой фильтр или стабилизатор может обладать индикацией наличия заземления или режима перегрузки, это полезный бонус. Что касается встроенного в сетевой фильтр зарядного устройства с одним или несколькими портами USB – это, скорее, приятная мелочь, несколько влияющая на цену, но никак не связанная с основной функцией устройства.


• В процессе выбора сетевого фильтра важно обратить внимание на суммарную энергию пиковых выбросов паразитного напряжения (в джоулях), которую устройство теоретически в состоянии отфильтровать и погасить в каждый момент времени без саморазрушения. Впрочем, максимальное число джоулей в спецификации фильтра – тоже не истина в последней инстанции, поскольку правильно спроектированный фильтр способен «заземлять» часть энергии через варисторы. Тем не менее, в процессе выбора маркировку фильтра в джоулях не стоит сбрасывать со счетов.


• Следующий важный параметр – максимальный ток помехи, на который рассчитан фильтр, в амперах. В дополнение, сетевой фильтр также может быть промаркирован по максимальной нагрузке, при этом она может быть указана как в амперах, так и в ваттах.


• Некоторые производители также добавляют в список характеристик сетевых фильтров максимально допустимое напряжение (в вольтах) уровень ослабления высокочастотных помех для разных частот (в децибелах) и наличие защиты от перегрузки – например, от перегрева.
  Наконец, ряд параметров фильтра, определяющий его выбор в каждом отдельном случае: длина кабеля, количество розеток, возможность настенного монтажа, наличие дополнительных фильтров для телефонной линии и витой пары, наличие портов USB и так далее.


Вариант 1: новостройка

Рассмотрим для начала наиболее оптимистичный сценарий: только что сданная в эксплуатацию новостройка с новенькой подстанцией; проводка выполнена исключительно медью с идеальным монтажом, высококачественными, еще не окислившимися контактами и автоматическими предохранителями на соответствующий ток.

Казалось бы, напряжение в розетке должно быть максимально близким к идеальной синусоиде. Увы, даже такую идиллию легко может испортить на пару месяцев приглашенная соседом на ремонт гоп-группа с раздолбанным инструментом: каждый электродвигатель в каждой помирающей болгарке, дрели или отбойнике будет искрить из последних сил до финальной своей черты, рассылая по проводке дома «импульсы смерти».

Это еще цветочки: наиболее активные и неугомонные жильцы периодически будут подключать к домашней сети промышленные сварочные аппараты, чтобы все соседи по подъезду или дому смогли «насладиться» импульсными помехами в виде полосок на экранах ТВ и ПК и забористым треском в колонках и наушниках.

Итак, даже жители относительно новых микрорайонов в крупных городах и мегаполисах с относительно новой инфраструктурой не защищены от импульсных и высокочастотных помех силового питания – по крайней мере, локального происхождения.

Как минимум, несколько первых лет жизни нового дома неизбежно будут посвящены различным ремонтам и перестройкам. В такой ситуации, возможно, покупка самого «мощного» сетевого фильтра не нужна, но совсем без фильтрации силового напряжения никак не обойтись.
Из недорогих вариантов можно присмотреться к сетевым фильтрам отечественной компании «Эра». В ее ассортименте много моделей, отличающихся по уровню защиты и наличию дополнительных функций.

Наиболее доступным и простым решением для фильтрации сетевого напряжения можно назвать недорогой сетевой фильтр ЭРА SF-5es-2m-I. Устройство выполнено в пожаробезопасном корпусе, имеет кабель длиной 2 м и оснащено пятью розетками формата EURO с заземляющим контактом.

Максимальная нагрузка фильтра составляет 2200 Вт (10 А), максимальный ток помехи заявлен на уровне 7000 А, а максимальная рассеивающая энергия – на уровне 300 Дж при максимальном отклонении напряжения нагрузки 275 В.

Сетевой фильтр ЭРА SFU-5es-2m-W

Этот фильтр оснащен индикатором включения, фильтром импульсных помех, защитой от короткого замыкания и перегрева. В дополнение устройство ослабляет высокочастотные помехи (0,1 – 10 МГц) на 10-40 дБ.

Те, кому высокочастотная фильтрация некритична, могут обратить внимание на сетевой фильтр ЭРА USF-5es-1.5m-USB-W: при схожих характеристиках по нагрузке, максимальному току (за вычетом ВЧ-фильтра) это устройство оснащено выключателем и обеспечивает максимальное рассеивание энергии до 125 Дж, а также оснащено двумя встроенными портами USB для зарядки портативной техники и имеет настенный крепеж.

Несколько более дорогой вариант – сетевой фильтр ЭРА SFU-5es-2m-B, объединяет все преимущества двух названных выше фильтров, включая ВЧ-фильтр, порты USB, настенный монтаж, выключатель и максимальное рассеивание энергии до 300 Дж, но при этом выполнен в надежном корпусе из поликарбоната стильного черного цвета.

Тем, кому необходимы длинные кабеля, есть смысл присмотреться к сетевым фильтрам серии Sven Optima на шесть розеток, поставляемым в розницу с 1,8-метровым, 3-метровым или 5-метровым сетевым кабелем. Эти фильтры рассчитаны на максимальную нагрузку до 2200 Вт, максимальный ток помехи до 2500 А и максимальное рассеивание энергии до 150 Дж при отклонении напряжения нагрузки до 250 В.

Несмотря на небольшую цену они оснащены встроенным выключателем, индикатором включения, фильтром импульсных помех, защитой от короткого замыкания и автоматической защитой от перегрузки.

К этому же классу устройств можно отнести сетевой фильтр Pilot L 1,8 m от ZIS Company. Особенностью этого фильтра является наличие пяти розеток стандарта EURO плюс одной дополнительной розетки российского образца, а также поддержка максимального тока помехи до 2500 А и максимальной рассеиваемой энергии до 800 Дж.

Особняком в ряду сетевых фильтров стоят однорозеточные решения, которые сегодня присутствуют в ассортименте большинства производителей. На эти фильтры в обязательном порядке стоит обратить внимание владельцам Hi-Fi и Hi-End техники, особенно той, что выпущена 20 и более лет назад. «Индивидуальный» сетевой фильтр позволит оградить слушателя от щелчков и других фоновых звуков, а любимые усилители, вертушки, фонокорректоры и деки – от преждевременного старения без того уже «не молодых» компонентов.

Сетевой фильтр Pilot S-Max

Например, однорозеточный сетевой фильтр Pilot BIT S с максимальной нагрузкой до 3500 Вт, максимальным током помехи до 10000 А и рассеиваемой энергией до 150 Дж обеспечит полную защиту техники с помощью фильтра импульсных помех, защиты от короткого замыкания и перегрузки.

Еще одно интересное однорозеточное решение – сетевой фильтр APC Surge Arrest P1-RS от компании Schneider Electric, несмотря на свои компактные размеры, гарантирует максимальную нагрузку до 16 А, максимальный ток помехи до 26000 А и рассеивание энергии до 903 Дж. Такая мощная защита с успехом может использоваться в качестве фильтра-переходника на обычный многорозеточный удлинитель.

Сетевой фильтр APC P1-RS

Вариант 2: для дачи

От «почти идеальных» условий городских новостроек перейдем к менее удачливым примерам – домам с видавшей виды проводкой, офисам, пригородным домам и другим случаям с нестабильным электропитанием. В особой «группе риска» здесь оказываются именно офисы, поскольку ко всевозможным источникам помех, типичным для домашних пользователей, в офисах добавляются помехи от мощных промышленных кондиционеров, а в некоторых случаях — от промышленных холодильников и другого силового оборудования с огромными импульсными выбросами пусковых токов.

У того же APC для таких случаев имеются сетевые фильтры на четыре или пять розеток, такие как APC P43-RS или APC PM5-RS из серии Essential. При максимальной нагрузке до 10 А, они обеспечивают напряжение отключения нагрузки до 300 В при максимальном токе помехи до 36000 А и максимальной рассеиваемой энергии до 918 Дж.

Сетевой фильтр APC SurgeArrest PM5B-RS

В дополнение к пожаробезопасному корпусу, фильтрации импульсных помех и защите от короткого замыкания, эти фильтры оснащены выключателями и евро-розетками с механической защитой.

Интересным решением вопроса фильтрации и защиты также может стать сетевой фильтр Sven Platinum 1,8 м Black. Уникальность этого фильтра в том, что, помимо общего механического выключателя, каждая из его пяти розеток оборудована индивидуальным выключателем с индикатором работы. Устройство рассчитано на нагрузку до 2200 Вт, максимальный ток помехи до 2500 А и максимальную рассеиваемую энергию до 350 Дж.

Сетевой фильтр Sven Platinum 1,8 м Black

Для перфекционистов сегодня в России доступны уникальные сетевые фильтры компании Monster. Цена на изделия этой марки в два-три раза выше схожих предложений от других брендов, однако применение керамических варисторов, технология Clean Power для снижения электромагнитного излучения, цепи дополнительной защиты и уникальный внешний вид вполне компенсируют эту разницу.

Самый универсальный сетевой фильтр Monster – Core Power 800 USB, оснащен восемью евро-розетками, двумя портами USB для зарядки портативной техники, а также входом и выходом LAN для дополнительной защиты Ethernet-кабеля от импульсных помех. Он держит нагрузку до 16 А и обеспечивает рассеивание помех с энергией до 1440 Дж. Фильтр имеет индикацию включения и заземления, защиту от короткого замыкания и перегрузки, а также механическую защиту розеток.

Сетевой фильтр Monster Core Power 800 USB

«Ближайший родственник» этой модели — сетевой фильтр Monster Core Power 600 USB, рассчитан на шесть розеток и не имеет LAN-фильтра, но при этом обеспечивает максимальное рассеивание энергии помех до 1836 Дж.

Список достойных сетевых фильтров можно продолжить несколькими заслуживающими доверия торговыми марками – такими как InterStep, Uniel, Ippon, IEK, Defender, Powercom, ExeGate и др.

При выборе фильтра самое главное – правильно оценить ситуацию с качеством электропитания в вашем доме или офисе, а также определиться с потребностями и количеством электроники и бытовой техники, которая будет подключена к фильтру. Например, тем, кто получает в дом интернет по оптике или витой паре, совершенно не нужен фильтр для телефонной линии, чего не скажешь о тех, кто подключен к Сети по ADSL.

В любом случае выбор сетевого фильтра заслуживает особого внимания, поскольку от этого, казалось бы, малозначительного устройства иногда зависит срок службы техники, цена которой в десятки и сотни раз превышает стоимость этого фильтра.

Выбираем стабилизатор напряжения

Сетевой стабилизатор — устройство специфическое и значительно более сложное, нежели сетевой фильтр, поэтому и список производителей значительно короче.

Тем не менее, имена наиболее популярных торговых марок здесь практически те же, а выбор несколько упрощается благодаря тому, что ключевых параметров для определения наиболее подходящего решения значительно меньше.

Да, большинство сетевых стабилизаторов содержат встроенные фильтры помех и также могут быть промаркированы по максимальной энергии рассеивания, но наиболее важными параметрами при выборе все же являются максимальная нагрузка и диапазон стабилизации входных напряжений.

Классифицировать сетевые стабилизаторы лучше всего по максимально допустимой нагрузке, и уже после этого смотреть диапазон стабилизации напряжений.

В России допустимая максимальная нагрузка обычно нормируется в ваттах (Вт) или киловаттах (кВт), в других странах – в частности, в Китае, принята маркировка в вольт-амперах (ВА) или киловольт-амперах (кВА).

Ватты активной мощности и вольт-амперы полезной мощности – величины отнюдь не тождественные, последние для достижения примерного равенства необходимо умножать на так называемый коэффициент мощности, который у бытовой техники и электроники колеблется в пределах 0,6-1,0.

На практике обычно просчитывают примерную суммарную мощность нагрузки, и затем, чтобы узнать искомую полезную мощность в вольт-амперах, умножают ее на 1,4. И наоборот: при необходимости выяснить примерную нагрузку стабилизатора в ваттах полезную мощность умножают на коэффициент 0,7.

И еще один полезный практический совет: высчитав суммарную максимальную мощность предполагаемой нагрузки стабилизатора, добавьте к результату еще 25%, небольшой запас позволит не только избежать перегрузки в будущем, при подключении новых устройств, но также избавит стабилизатор от работы в предельном режиме, где у него заметно падает КПД.

Выбирая стабилизатор, также стоит обратить внимание на наличие «умного» режима Bypass («обход»): при номинальном напряжении сети такое устройство не будет попусту расходовать энергию и включится в работу только тогда, когда в этом действительно появится необходимость.

Определяясь с максимально допустимой мощностью нагрузки сетевого стабилизатора напряжения, следует смотреть на его характеристики, а не на название: совсем не факт, что цифры в наименовании имеют хоть какое-либо практическое отношение к мощности устройства.

Для стабилизации сетевого напряжения при относительно небольшой нагрузке — в пределах до 300 Вт — есть очень интересные решения у Sven. Компактные стабилизаторы выполнены в необычном «кубическом» дизайне и имеют достаточно широкий диапазон стабилизации напряжения – как правило, в пределах от 150 до 280-295 В.

Здесь как раз тот случай, когда не следует доверять цифрам в названии и особо внимательно читать характеристики: у стабилизатора Sven VR-V 600 максимальная нагрузка составляет 200 Вт, у Sven Neo R 600 — не более 300 Вт.

Оба «кубика» имеют защиту от перегрузки и короткого замыкания, рассчитаны на максимальный ток помехи до 6500 А и рассеиваемую энергию до 220 Дж, и оба оснащены розетками с механической защитой.

Для более мощных нагрузок компания выпускает стабилизатор Sven VR-V1000, обеспечивающий подключение техники мощностью до 500 Вт. К такому «кубику» уже можно подключить не только домашнюю аудиосистему, но также дополнительные устройства, такие как телевизор, игровая приставка, персональный компьютер.

Стабилизатор напряжения Sven VR-V1000

В модельном ряду стабилизаторов напряжения производства Schneider Electric представлены две популярные модели APC LS1000-RS Line-R и APC LS1500-RS Line-R, рассчитанные на нагрузку до 500 Вт и 750 Вт, соответственно. Оба стабилизатора работают с входными напряжениями в диапазоне 184-248 В, оснащены индикаторами рабочего напряжения и перегрузки, фильтрами импульсных помех, защитой от короткого замыкания и перегрузки.

Стабилизатор напряжения APC LS1000-RS Line-R

Не поленитесь перед покупкой также проверить максимальное рабочее напряжение стабилизатора — если этот параметр действительно критичен для вашей сети. Так, например, стабилизатор APC LS1500-RS Line-R рассчитан на диапазон входных рабочих напряжений 184-248 В, в то время как модель APC Line-R 600VA Auto, хоть и рассчитана на меньшую мощность, до 600 Вт, в то же время обеспечивает значительно более широкий диапазон стабилизации входных напряжений, от 150 до 290 В, чем, в частности, и объясняется его более высокая цена.

Стабилизатор напряжения APC Line-R 600VA Auto

Стабилизаторы напряжения от 1000 Вт (1 кВт) и выше следует выделять в отдельную категорию, рассчитанную на обслуживание мощной офисной техники, бытового оборудования для домов (например, для отопительных котлов) или стабилизации напряжения во всем доме. Для таких целей часто применяют мощные системы с автотрансформаторами.

Sven — одна из немногих компаний, кто производит и продает в России стабилизаторы с автотрансформатором, рассчитанные на значительную нагрузку и при этом обладающие доступной ценой. Так, например, модель Sven AVR PRO LCD 10000 справляется с нагрузкой до 8 кВт в диапазоне стабилизации от 140 до 260 В — отличный выбор для подключения всего загородного жилого дома.

Стабилизатор напряжения Sven AVR PRO LCD 10000

Очень большой ассортимент мощных компактных стабилизаторов выпускает ранее упомянутая «Эра».

Стабилизатор напряжения ЭРА СНК-1000-М

Обратите внимание на маркировку ее изделий: в названии стабилизаторов, как правило, указывается полезная мощность в ватт-амперах. Например, стабилизатор ЭРА СНК-1000-М рассчитан на 1000 ВА, то есть, с ним можно смело закладывать максимальную активную нагрузку до 700 Вт.

Стабилизатор напряжения ЭРА STA-3000

Для питания мощной домашней нагрузки – от 3000 Вт и более, также отлично подходят стабилизаторы с релейной регулировкой нагрузки. Они доступны по цене, компактны, обладают широким диапазоном стабилизации – от 140 до 270 В и оснащены всеми мыслимыми видами защиты.

Стабилизатор напряжения ЭРА STA-3000

Наиболее доступная модель этой серии – ЭРА STA-3000 — выдержит нагрузку до 3 кВт, при этом автоматически отключится при длительном стабильном напряжении сети. Вдобавок, устройство оснащено многоцветным ЖК-дисплеем для наглядной индикацией текущего режима работы.

По сути мы прошлись по всем основным проблемным случаям, связанным с электропитанием, и подобрали модели для каждого из них. Надеемся, с ее помощью вы сможете выбрать наиболее подходящий именно вам вариант защиты.

О защите от перенапряжения в частных домах (квартирах): схема подключения

Довольно часто происходят поломки электрической бытовой техники, ведь любой электротехнический агрегат при создании рассчитывается на работу с определенным уровнем электроэнергии, т.е. на конкретные показатели силы и напряжения тока в сетях подключения. Поэтому при превышении этих норм может случиться аварийная ситуация.

Последствия перенапряжения в условиях частного дома

Использование дорогостоящей домашней техники, агрессивные природно- атмосферные явления, не слишком высокий уровень прокладки линий электропередач делает жизненно необходимым для собственников квартир и домов принятие мер по защите от перенапряжения электросетей в частном доме и минимизации возможных последствий.

Откуда возникает перенапряжение

Планировка и строительство многих многоэтажек еще пару десятков лет назад производилась без прицела на сегодняшнее многообразие бытового электрооборудования: микроволновки, многокамерные холодильники, утюги высокой мощности и другие приборы, имеющие электрическое питание. Поэтому максимумы потребления электричества по утрам и вечерам пагубно влияют на работу всей электросети в любом жилище.

Электричество, текущее по кабелю или проводу, неспособному выдерживать такую нагрузку, способствует их ненормальному нагреву в дневные часы и охлаждению в вечерние. В силу законов физики, проводник ослабевает, поскольку он делается то шире, то уже. Контакты в щитке на первых этажах или в едином вводно-распределяющем устройстве в доме заметно ослабевают. Также нулевые контакты могут отгореть, что приводит к перепаду напряжения от 110 до 360 вольт на всех этажах, выше этажа с перегоревшими контактами.

Перенапряжение в электросети может произойти в результате попадания молниевого разряда в линию электропередач, подстанцию или элементы дома, при этом сила тока просто огромная, порядка 200 килоампер. При попадании в молниеприемник и дальнейшем прохождении молнии по контуру заземления в проводниковых материалах возникает электродвижущая сила, измеряемая в киловольтах.

Также вызвать резкий скачок напряжения могут сварочные работы или одновременное включение многими соседями электроприборов или подключение/отключение мощного потребителя. Для защиты дорогостоящей электротехники и всего частного дома необходима защита от перенапряжения в сети.

Особенности защиты домашней электропроводки

Организация защиты от возникающего высокого напряжения – один из ключевых вопросов при прокладке электросети в жилом доме. Осуществляется она с помощью особых трансформаторов и фильтров сети. Во многих домах на этажных щитках устанавливаются автоматические выключатели, которые защищают от электротоков при коротком замыкании и временных перегрузок.

Когда возможна высокая нагрузка, все устройства, защищающие сети от повышенного напряжения, должны иметь приспособления для автоотключения и выключатели, реагирующие на изменения показателей тока. Как правило, самая надежная защита от подобных скачков ставится на входном силовом проводе, поскольку именно он испытывает наибольшее воздействие во время пиков нагрузки.

Схема защиты от перенапряжения домашней электросети бывает простой и многоуровневой. Простая – представлена в основном реле перенапряжения в этажных щитках, а многоступенчатая (комбинированная, защищающая как от бытовых скачков напряжения, так и от импульсных, при грозах) – УЗИП, т.е. устройства защиты от импульсных перенапряжений. Такие устройства наиболее часто встречаются в частных домах.

Устройство защиты от импульсного перенапряжения

Обратите внимание! Электронные приборы выходят из строя как из-за повышенного, так и из-за пониженного напряжения в сети (например, холодильники тяжело запускаются, что негативно сказывается на их дальнейшей работе).

Изоляционные слои домашних электросетей рассчитаны, как правило, на стандартные 220в, поэтому, если напряжение возрастает многократно, в диэлектрическом слое проскакивает искра, которая может спровоцировать электродугу и дальнейшее возгорание.

Чтобы не допустить негативных последствий, применяют следующие защиты, функционирующие по таким принципам:

• при резком внеплановом повышении напряжения происходит отключение электросхемы в доме или в квартире;
• вывода полученного сверхнормативного электрического потенциала от электроприборов путем перевода его в земляной контур.

Если напряжение поднимается незначительно (например, до 380 вольт), на помощь приходят различные стабилизаторы. Однако их защитные возможности довольно ограничены – они больше рассчитаны на поддержание заданных рабочих значений в электросетях.

Стабилизаторы напряжения применяются для поддержания рабочих параметров электросети

При проектировании защиты для частного дома рассматривают различные конструкционные решения и их технические характеристики. Необходимо учитывать принципы формирования базы ограничителей перенапряжения (опн). Например, газонаполненные разрядники после того, как импульс прошел, пропускают через себя т.н. сопровождающий ток, напряжение которого сопоставимо с коротким замыканием. По этой причине они сами могут быть источником возгорания, и их нельзя применять для защиты от электрического пробоя.

Для домашних сетей чаще всего применяют варисторное устройство защиты (полупроводниковые резисторы) – реостаты, скомпанованные из варисторных «таблеток» из смеси оксидов цинка, висмута, кобальта и других. При штатном функционировании электросети такой автомат защиты допускает микроскопические утечки, а при проходе импульса повышенной вольтажности – способен мгновенно перестроиться на режим «туннеля» и «спустить» больше тысячи ампер за очень короткий промежуток времени, поскольку сопротивление на этом приспособлении снижается с возрастанием силы тока, после чего происходит быстрое возвращение к штатной «боевой готовности».

Варисторные таблетки невелики по размеру

Классы стойкости электропроводки

Все электроприборы в бытовых зданиях разделяется по четырем основным категориям, в зависимости от максимально выдерживаемого перенапряжения:

• IV категория – до 6 киловольт;
• III категория – до 4 киловольт;
• II категория – до 2,5 киловольт;
• I категория – до 1,5 киловольт.

В соответствии с этими категориями выстраивается система защиты, которая сокращенно называется узо (устройство защитного отключения) с защитой от перенапряжения, в целях маркетинга их чаще всего называют ограничителями, используют и другие наименования. Ограничители монтируются по ходу движения возможного импульса. Так, на участке от вводного щитка идет 6-киловольтный импульс, в первой зоне он снижается ограничителем перенапряжения до 4 киловольт, в следующей зоне он падает до 2,5 киловольт, а в жилой зоне с помощью УЗИП III категории потенциал импульса снижают до 1,5 киловольт. Устройства защиты всех классов функционируют в комплексе, последовательно понижая потенциал до нормальных значений, с которыми легко справляется изоляция домашней электропроводки.

Важно! При неисправности хотя бы одного из звеньев этой защитной цепочки может возникнуть электропробой в изоляции, что приведет к выходу конечного электроприбора из строя. Поэтому необходимо периодически проверять исправность каждого элемента устройств защитного отключения.

Основные устройства системы защиты

Один из лучших способов спасти электросеть от скачков напряжения – монтаж стабилизатора, подходящего по техническим характеристикам. Это недешевые устройства, и не всегда они используются, поскольку напряжение в сетях и так бывает достаточно стабильным.

Также устранить нестабильность в работе сети помогают реле контроля напряжения. При обрыве нулевой жилы и замыкании в провисших кабелях такое реле способно включить защитные функции даже быстрее стабилизатора, нужно лишь 2-3 миллисекунды.

Реле контроля напряжения помогает справиться с импульсами в сети

Такие реле очень компактны – для монтажа они требуют меньше места, чем стабилизаторы, легко ставятся на простейшую din-рейку, кабеля подключаются элементарно (в отличие от монтажа стабилизаторов, когда вынужденно вклиниваются в электросеть или устанавливают особый короб для него). Стабилизаторы заметно гудят, поэтому в жилых помещениях их устанавливать нежелательно, а вот реле работают практически бесшумно. Кроме того, аппараты, контролирующие разность электрических потенциалов, потребляют очень мало электричества. Цена на такие реле в несколько раз ниже тех, что сложились на стабилизаторы.

Принцип работы реле контроля состоит в том, что при постоянном поступлении электротока устройство определяет разность потенциалов и сравнивает ее с допустимыми значениями. Если показатели в норме, ключи остаются открытыми, и ток продолжает течь по сети. Если же проходит мощный импульс, происходит моментальное закрытие ключей и отключение подачи электроэнергии потребителям. Такая быстрая и однозначная реакция помогает обезопасить все подключенные бытовые агрегаты.

Дополнительная информация. Возвращение в штатный режим происходит с некоторой задержкой, регулируемой таймером. Это необходимо для того, чтобы крупные электроприборы, такие как холодильники, кондиционеры и другие, включились с соблюдением правил и технической настройкой.

Подключение реле производится по фазному кабелю, при этом нуль-кабель включается во внутреннюю схему для питания энергией.

Схема подключения реле контроля потенциалов

Имеется два способа: сквозное подключение (по прямой) или с использованием прибора – контрактора для коммуникации. Оптимально подключать релейный механизм до подключения счетчика, чем обеспечится и его защита от перенапряжения. Однако, при наличии на приборе учета пломбы придется монтировать реле за ним.

Импульсные перенапряжения в электросети частных домов возникают из-за грозы с молниями или коммутационных скачков. Для безопасности электропроводки применяются специальные устройства УЗИП. Как правило, это ограничители перенапряжений нелинейные (ОПН), стабилизаторы и реле контроля потенциалов. Конечно, обустройство такой системы – мероприятие затратное, однако его стоимость гораздо ниже дорогих электробытовых приборов.

Видео

PPT — Защита от прямых и косвенных скачков напряжения PowerPoint Presentation

Изучение совершенства в защите от скачков напряжения Защита от прямых и косвенных скачков напряжения Электроустановки должны быть тщательно спроектированы, в которых система защиты играет главную роль. Добавлены меры защиты для защиты открытых частей оборудования от поражения электрическим током. Уровень напряжения и тока являются важным аспектом, который следует учитывать, поскольку каждое устройство или электрические системы характеризуются различным диапазоном напряжения или тока.Если в устройство подается более высокий уровень напряжения или тока, это может привести к повреждению оборудования или даже к поражению электрическим током. Когда мы рассматриваем наружные устройства, такие как камеры наблюдения, осветительные приборы или линии связи, телевизионные приемники, сетевые линии и т. Д., Некоторые из этих устройств сильно подвержены прямым ударам молнии. Эти грозовые разряды косвенно влияют на внутреннее оборудование. Коммутационные действия также могут привести к возникновению перенапряжения.

В поисках совершенства в защите от перенапряжения Предлагая электрические / электронные устройства , используемые в наши дни, они ужасно сложны, компактны и чувствительны, что требует защиты.Устройства защиты от перенапряжения ограничивают превышение напряжения на этих чувствительных устройствах. Автоматический выключатель или плавкий предохранитель, подключенный для замыкания или размыкания соединения, не всегда обнаруживает этот минутный скачок напряжения, который сохраняется и уходит в течение 3наносекунд. Устройства защиты от перенапряжения классифицируются как: • Класс B / Тип 1: устройства типа B, устанавливаемые на служебном входе для защиты от прямых молний за 10/350 мкс.  Класс C / тип 2: включение и выключение устройств несколько раз в день — еще одна причина скачков высокого напряжения, которые могут постепенно сокращать срок службы ваших приборов.Установите SPD класса C, чтобы справиться с импульсными перенапряжениями за 8/20 мкс. • Класс B + C / тип 3: усовершенствованный блок защиты, который объединяет характеристики как грозовых разрядников, так и коммутационных разрядников перенапряжения.

Изучение совершенства в области защиты от перенапряжения • Телефонные УЗИП: они используются и размещаются в сети вместе с защищенными телефонными линиями и аксессуарами. Signal SPD: для передачи допустимого сигнала SPD используются в системе связи, спутниках, антеннах и т. Д. Ограничители перенапряжения для обеспечения безопасности и наблюдения: предотвращают циркуляцию большого электрического тока в устройствах и сохраняют конфиденциальные данные.  Устройства защиты от перенапряжения линии передачи данных: предназначены для защиты линии передачи данных и, следовательно, обеспечения безопасности сети.  СПД нефтегазопроводов: Предусмотрено для обеспечения безопасности, в частности, для нефте- и газопроводов.  RS 232, RS 485: линейные устройства защиты последовательного порта. Solar SPD: для предотвращения попадания скачков напряжения на солнечные панели. LED SPD: для увеличения срока службы светодиодных светильников. Устройства защиты от перенапряжения — это сегменты защиты, которые должны быть прочными и достаточно прочными, чтобы не только ограничивать перенапряжение до допустимого уровня, но и выдерживать экстремальные атмосферные условия.

PPT — Устройства защиты от перенапряжений для обеспечения высокого уровня защиты от переходных перенапряжений Презентация в PowerPoint

JMV LPS Limited JMV LPS Limited компания ISO 9001-2008 и ISO 14001-2004 и ведущий производитель всей разработанной продукции для разнообразных нишевых приложений в области электробезопасности мы гордимся тем, что предоставляем клиентам разнообразные высококачественные решения в области безопасности электрических систем в промышленности. http: //www.surgeprotection.co.in / устройства защиты от перенапряжения, предназначенные для различных угловых применений в области устройств защиты от перенапряжения, мы действительно верим в удовлетворение потребностей клиентов, обслуживая их расширенные высококачественные устройства защиты от перенапряжения в благополучии электрической структуры в промышленности.http: // www. http://www.surgeprotection.co.in/surge-protection-devices

JMV LPS Limited КЛАСС B + C / ТИП I + II МОЛНИЯ С ПЕРЕКЛЮЧЕНИЕМ КОНТУРА ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ Класс B + C Устройство защиты от перенапряжения с переключением молнии самая модернизированная версия устройств защиты, специально разработанная для очень чувствительного или удаленного оборудования.http://www.surgeprotection.co.in/surge-protection-devices

JMV LPS Limited ПЕРЕКЛЮЧАТЕЛЬ КЛАССА C / ТИПА II ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЙ Класса C — это более совершенные устройства защиты, разработанные специально для защиты чувствительное оборудование от разрушительных скачков переключения. http://www.surgeprotection.co.in/surge-protection-devices

JMV LPS Limited ЗАЩИТА ОТ НАПРЯЖЕНИЙ ДЛЯ СОЛНЕЧНОЙ ФОТОЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ Фотоэлектрические системы регулярно подвергаются воздействию молнии и перенапряжения снизить желаемую продолжительность жизни.http://www.surgeprotection.co.in/surge-protection-devices

JMV LPS Limited RJ45-DATALINE SURGE PROTECTOR RJ45 Surge Protector — это сетевой грозозащитный разрядник, обеспечивающий надежную работу локальных и глобальных сетей . http://www.surgeprotection.co.in/surge-protection-devices

JMV LPS Limited RJ45 POE ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЙ Сетевой коммутатор Ethernet / сетевой коммутатор серии BDL-RJ45 — это экономичное решение, предназначенное для защиты LAN / Ethernet Сеть / коммутаторы от разрушительного электростатического разряда и скачков напряжения.http: // www. защита DDN, модема, факса и телефона от любого удара, вызванного молнией или скачком напряжения. http://www.surgeprotection.co.in/surge-protection-devices

JMV LPS Limited AC / DC SURGE PROTECTOR Устройства защиты от перенапряжения переменного / постоянного тока — это экономичное решение, которое защитит ваше дорогое оборудование от вредных скачки.http://www.surgeprotection.co.in/surge-protection-devices

JMV LPS Limited BNC- CCTV SURGE PROTECTOR Серия разъемов BDL / BNC коаксиальных устройств защиты от перенапряжения BNC предназначена для защиты компьютерных сетевых систем, которые включает в себя систему мониторинга охранной системы, коаксиальной передачи сигнала и охранного телевидения, системы спутниковой связи и т. д. http://www.surgeprotection.co.in/surge-protection-devices

JMV LPS Limited Свяжитесь с нами Mr.Нирадж Сайни (управляющий директор) W-50, сектор 11, Нойда 201301, NCR Дели, Индия Телефон: 91-120-45

Мобильный: +91991039 8538 Дополнительная информация: http://www.surgeprotection.co.in/

% PDF-1.6 % 9640 0 объект > endobj xref 9640 366 0000000016 00000 н. 0000032151 00000 п. 0000032290 00000 п. 0000032456 00000 п. 0000032879 00000 п. 0000032918 00000 п. 0000033095 00000 п. 0000033210 00000 п. 0000034209 00000 п. 0000034618 00000 п. 0000034809 00000 п. 0000034922 00000 п. 0000035203 00000 п. 0000035483 00000 п. 0000528154 00000 н. 0000543798 00000 н. 0000547428 00000 н. 0000547843 00000 н. 0000548140 00000 н. 0000550589 00000 н. 0000557150 00000 н. 0000557225 00000 н. 0000557307 00000 н. 0000557421 00000 н. 0000557467 00000 н. 0000557554 00000 н. 0000557640 00000 н. 0000557772 00000 н. 0000557818 00000 п. 0000557985 00000 н. 0000558031 00000 н. 0000558191 00000 п. 0000558237 00000 п. 0000558375 00000 п. 0000558421 00000 н. 0000558599 00000 н. 0000558645 00000 н. 0000558780 00000 н. 0000558826 00000 н. 0000558974 00000 н. 0000559020 00000 н. 0000559166 00000 п. 0000559212 00000 н. 0000559329 00000 н. 0000559375 00000 п. 0000559500 00000 н. 0000559546 00000 н. 0000559667 00000 н. 0000559713 00000 н. 0000559851 00000 н. 0000559897 00000 п. 0000560047 00000 н. 0000560093 00000 н. 0000560220 00000 н. 0000560266 00000 н. 0000560411 00000 н. 0000560457 00000 н. 0000560609 00000 н. 0000560655 00000 н. 0000560812 00000 н. 0000560858 00000 п. 0000560985 00000 п. 0000561031 00000 н. 0000561173 00000 п. 0000561219 00000 н. 0000561346 00000 н. 0000561392 00000 н. 0000561535 00000 н. 0000561581 00000 н. 0000561717 00000 н. 0000561763 00000 н. 0000561884 00000 н. 0000561930 00000 н. 0000562079 00000 н. 0000562125 00000 н. 0000562248 00000 н. 0000562294 00000 н. 0000562430 00000 н. 0000562476 00000 н. 0000562611 00000 п. 0000562657 00000 н. 0000562783 00000 н. 0000562829 00000 н. 0000562963 00000 н. 0000563009 00000 н. 0000563196 00000 п. 0000563242 00000 н. 0000563405 00000 н. 0000563451 00000 н. 0000563592 00000 п. 0000563638 00000 п. 0000563790 00000 н. 0000563836 00000 н. 0000563968 00000 н. 0000564014 00000 н. 0000564215 00000 н. 0000564261 00000 н. 0000564487 00000 н. 0000564632 00000 н. 0000564821 00000 н. 0000564867 00000 н. 0000564976 00000 н. 0000565159 00000 н. 0000565319 00000 п. 0000565365 00000 н. 0000565486 00000 н. 0000565618 00000 н. 0000565775 00000 н. 0000565820 00000 н. 0000565960 00000 н. 0000566102 00000 н. 0000566219 00000 н. 0000566264 00000 н. 0000566431 00000 н. 0000566476 00000 н. 0000566614 00000 н. 0000566755 00000 н. 0000566918 00000 н. 0000566962 00000 н. 0000567086 00000 п. 0000567225 00000 н. 0000567422 00000 н. 0000567466 00000 н. 0000567565 00000 н. 0000567658 00000 н. 0000567751 00000 п. 0000567795 00000 н. 0000567839 00000 н. 0000567945 00000 н. 0000567989 00000 н. 0000568033 00000 н. 0000568078 00000 н. 0000568242 00000 н. 0000568287 00000 н. 0000568406 00000 н. 0000568451 00000 п. 0000568557 00000 н. 0000568602 00000 н. 0000568723 00000 н. 0000568768 00000 н. 0000568898 00000 н. 0000568943 00000 н. 0000569068 00000 н. 0000569112 00000 н. 0000569156 00000 п. 0000569201 00000 н. 0000569331 00000 п. 0000569421 00000 п. 0000569586 00000 н. 0000569631 00000 н. 0000569777 00000 п. 0000569969 00000 н. 0000570172 00000 н. 0000570217 00000 н. 0000570348 00000 п. 0000570489 00000 н. 0000570534 00000 п. 0000570669 00000 н. 0000570714 00000 н. 0000570840 00000 н. 0000570885 00000 н. 0000571044 00000 н. 0000571089 00000 н. 0000571185 00000 н. 0000571230 00000 н. 0000571345 00000 н. 0000571390 00000 н. 0000571512 00000 н. 0000571557 00000 н. 0000571678 00000 н. 0000571723 00000 н. 0000571768 00000 н. 0000571813 00000 н. 0000572008 00000 н. 0000572053 00000 н. 0000572278 00000 н. 0000572323 00000 н. 0000572417 00000 н. 0000572536 00000 н. 0000572581 00000 н. 0000572626 00000 н. 0000572671 00000 н. 0000572716 00000 н. 0000572823 00000 н. 0000572868 00000 н. 0000572979 00000 п. 0000573024 00000 н. 0000573069 00000 н. 0000573114 00000 н. 0000573160 00000 н. 0000573305 00000 н. 0000573351 00000 п. 0000573501 00000 н. 0000573547 00000 н. 0000573706 00000 н. 0000573864 00000 н. 0000574040 00000 н. 0000574086 00000 н. 0000574240 00000 н. 0000574286 00000 н. 0000574435 00000 н. 0000574565 00000 н. 0000574760 00000 н. 0000574806 00000 н. 0000574917 00000 н. 0000575044 00000 н. 0000575206 00000 н. 0000575252 00000 н. 0000575395 00000 н. 0000575441 00000 н. 0000575567 00000 н. 0000575709 00000 н. 0000575755 00000 н. 0000575915 00000 н. 0000575961 00000 н. 0000576153 00000 н. 0000576199 00000 н. 0000576310 00000 н. 0000576401 00000 н. 0000576447 00000 н. 0000576566 00000 н. 0000576612 00000 н. 0000576717 00000 н. 0000576763 00000 н. 0000576896 00000 н. 0000576942 00000 н. 0000576988 00000 н. 0000577034 00000 н. 0000577080 00000 н. 0000577254 00000 н. 0000577300 00000 н. 0000577346 00000 п. 0000577392 00000 н. 0000577552 00000 н. 0000577598 00000 п. 0000577738 00000 п. 0000577878 00000 п. 0000578003 00000 н. 0000578049 00000 н. 0000578175 00000 н. 0000578221 00000 н. 0000578351 00000 н. 0000578397 00000 н. 0000578537 00000 н. 0000578583 00000 н. 0000578796 00000 н. 0000578842 00000 н. 0000578888 00000 н. 0000579023 00000 н. 0000579069 00000 н. 0000579201 00000 н. 0000579247 00000 н. 0000579293 00000 н. 0000579339 00000 н. 0000579385 00000 н. 0000579431 00000 н. 0000579476 00000 н. 0000579606 00000 н. 0000579725 00000 н. 0000579771 00000 п. 0000579908 00000 н. 0000579954 00000 н. 0000580089 00000 н. 0000580135 00000 н. 0000580276 00000 н. 0000580322 00000 н. 0000580448 00000 н. 0000580494 00000 п. 0000580633 00000 н. 0000580679 00000 н. 0000580787 00000 н. 0000580833 00000 н. 0000580980 00000 н. 0000581025 00000 н. 0000581155 00000 н. 0000581200 00000 н. 0000581347 00000 н. 0000581392 00000 н. 0000581539 00000 н. 0000581584 00000 н. 0000581629 00000 н. 0000581675 00000 н. 0000581813 00000 н. 0000581859 00000 н. 0000581905 00000 н. 0000581951 00000 н. 0000582051 00000 н. 0000582160 00000 н. 0000582357 00000 н. 0000582403 00000 н. 0000582527 00000 н. 0000582665 00000 н. 0000582852 00000 н. 0000582898 00000 н. 0000583022 00000 н. 0000583156 00000 н. 0000583343 00000 п. 0000583389 00000 н. 0000583513 00000 н. 0000583647 00000 н. 0000583767 00000 н. 0000583813 00000 н. 0000584015 00000 н. 0000584061 00000 н. 0000584140 00000 н. 0000584244 00000 н. 0000584290 00000 н. 0000584336 00000 н. 0000584382 00000 н. 0000584521 00000 н. 0000584567 00000 н. 0000584613 00000 н. 0000584659 00000 н. 0000584798 00000 н. 0000584844 00000 н. 0000584890 00000 н. 0000584936 00000 н. 0000585075 00000 н. 0000585121 00000 н. 0000585167 00000 н. 0000585213 00000 н. 0000585259 00000 н. 0000585305 00000 н. 0000585351 00000 п. 0000585458 00000 п. 0000585616 00000 н. 0000585662 00000 н. 0000585806 00000 н. 0000585852 00000 н. 0000585983 00000 п. 0000586029 00000 н. 0000586192 00000 н. 0000586238 00000 п. 0000586358 00000 п. 0000586404 00000 п. 0000586450 00000 н. 0000586496 00000 н. 0000586598 00000 н. 0000586718 00000 н. 0000586764 00000 н. 0000586946 00000 н. 0000586992 00000 н. 0000587148 00000 н. 0000587194 00000 н. 0000587311 00000 н. 0000587357 00000 н. 0000587475 00000 н. 0000587521 00000 н. 0000587638 00000 п. 0000587684 00000 н. 0000587806 00000 н. 0000587852 00000 н. 0000587898 00000 н. 0000587944 00000 н. 0000588039 00000 н. 0000588085 00000 н. 0000588191 00000 н. 0000588237 00000 н. 0000588339 00000 н. 0000588385 00000 н. 0000588498 00000 п. 0000588545 00000 н. 0000588654 00000 н. 0000588701 00000 н. 0000588748 00000 н. 0000007774 00000 н. трейлер ] / Назад 15851437 >> startxref 0 %% EOF 10005 0 объект > поток ; AZLv

г.) ӥ \ `փ X | ׃ б.o € gX5w-ujS% ~ ؛ xT% 8K3 «a @ Ju @ Ay08D s7a͚fUlglNa * V]? o (Bbi .- ‘/ «| Ca» 4: IXtȲUS ߓ’ izis B] N9FƝ | {]% l> 45 ڵ m * 4r + n7j`Bv52 (K & ‘4Uǵbs;) 9O | O8̉r + ьl? KAZ = ux | vu («s,? k_V6iW3ļx

Обзоры для всех типов кондиционеров

• Охлаждение
  • Бесконтактные мини сплит-системы кондиционирования
  • Центральные кондиционеры
  • Обзоры брендов переменного тока
    • Goodman
    • Lennox
    9103
    • Trane
    • Rheem
    • York
    • Amana
    • Ruud
    • Американский стандарт
    • Daikin
    • Coleman
  • Оконные кондиционеры
    • Тихие оконные кондиционеры
    • Окно
    • Наиболее энергоэффективные 9000 9000 Энергосберегающие оконные кондиционеры 9000
    • Оконные кондиционеры для больших помещений
  • Портативные кондиционеры
    • Малые портативные кондиционеры
    • Тихие портативные кондиционеры
    • Переносные кондиционеры с питанием от батарей
    • Переносные кондиционеры без вентиляции
    • Переносные кондиционеры с двумя шлангами
  • Автофургоны, автомобили
    • Переносные блоки переменного тока для кемпинга
    • Пусковые кондиционеры
    • Легковые / грузовые кондиционеры
  • AC по размеру
    • 5000 BTU
    • 6000 BTU
    • 8000 BTU
    • 10000 BTU
    • 12000 9000 BTU BTU
  • AC через стену
  • Smart AC
  • AC без окон
  • Garage AC
  • AC и обогреватели
  • ACs House House
  • AC Grow Room AC
  • AC
  • AC сервера
  • Болотные охладители
• Отопление
  • Инфракрасные обогреватели
  • Электрические камины
  • Пропановые обогреватели
  • Космические обогреватели для больших помещений
  • Самые эффективные космические обогреватели
  • Газовые камины и обогреватели для гаражей
  Пропановые обогреватели для гаражей
  • Обогреватели для подвалов
  • Дровяные печи на пеллетах
  • Обогреватели для палаток
  • Электрические настенные обогреватели
  • Масляные обогреватели
  • Керосиновые обогреватели для внутреннего использования
  • Оконные тепловые насосы
  • Мини-раздельные тепловые насосы для холодной погоды
  • Термостат теплового насоса
  • Комплекты для утепления дверей гаража
  • Комплекты для утепления окон
  9000
  • Комплекты для изоляции напыляемой пеной
• Принадлежности
  • Информация о HVAC
    • HVAC Значение
    • HVAC Стажировка
    • HVAC Certification Guide
    • HVAC Books
    • HVAC Financing
    • HVAC Financing 9010

37 9010

HVAC Financing

07 9010 Детекторы утечки

Весы для хладагента HVAC

Вакуумный насос HVAC

Манометры HVAC

Мультиметры HVAC

Лента и герметик для HVAC

Заслонки зоны HVAC

HVAC

Диффузоры для инструментов HVAC

Сумки для инструментов 07

Жестяные банки и ножницы для авиации

УФ-свет для HVAC

Фильтры для печи

Аналоговые и цифровые термостаты

Колодки конденсатора переменного тока

Школы ОВКВ

• Подрядчики в школах Чесапика
• HVAC
• HVAC Learn
• Школы HVAC в Аризоне
• Школы HVAC в Техасе
• Школы HVAC в Нью-Йорке
• Школы HVAC в Неваде
• Школы HVAC во Флориде
• Школы HVAC в Массачусетсе
• Школы HVAC в Мичигане
• Школы HVAC
• 000
Школы HVAC в Мичигане в Джорджии
• школ HVAC в NC
• HVAC школы в MN
• HVAC школы в Philly
• HVAC школы в CT
• HVAC школы в NJ
• HVAC школы в Колорадо
• школ HVAC в Колорадо
• школ HVAC в Огайо
• школы HVAC в Кентукки
• школы HVAC в Теннесси
• школы HVAC i n Мэриленд
• Школы ОВКВ в Луизиане
• Школы ОВКВ в штате Вашингтон

Расходы на ремонт и ремонт переменного тока

• Детали переменного тока
• Электростатические воздушные фильтры
• Фильтры переменного тока
• Расходы на очиститель катушки переменного тока
• Стоимость конденсатора переменного тока
• Стоимость конденсатора переменного тока
• Устройства защиты от перенапряжения переменного тока

Качество воздуха

• Наборы для проверки качества воздуха в доме
• Проверка вакуума для золы
• Расходы на очистку воздуховода
• Очистители воздуха
• по проблеме 9010 Очистители
• Очистители воздуха от дыма
• Очистители воздуха от аллергии и астмы
• Очистители воздуха от плесени
• Очистители воздуха для домашних животных
• Очистители воздуха от летучих органических соединений и формальдегида
• Очистители воздуха
• Очистители воздуха для подвалов
9010 Очистители воздуха для младенцев
• Очиститель воздуха Менее $ 100
• Очистители воздуха без фильтров
• Ионные очистители воздуха
• Генераторы озона
• Очистители воздуха для комнат общежития
• Очиститель воздуха против осушителя

Обзоры очистителей воздуха Бренды

• Очиститель воздуха 9 Choice
• Blue Air Purifier Reviews
• Bulex Air Purifier Reviews
• Coway Air Purifier Reviews
• GermGuardian Air Purifier Reviews
• Holmes Air Purifier Reviews
• Honeywell Air Purifier Reviews
• Levoit Air Purifier Reviews
• Molekoule Обзоры
• Molekoule Обзоры очистителя воздуха
• Обзоры очистителя воздуха Oreck
• Обзоры очистителя воздуха Rabbit
• Rainbow Rainmate Обзоры
• Обзоры очистителя воздуха Trusens
• Обзоры очистителя воздуха Winix

Увлажнители By Problem

• Увлажнители для всего дома 0103 Увлажнители для печей
• Пароувлажнители
• Ультразвуковые увлажнители
• Испарительные увлажнители
• Безфильтровые увлажнители
• Увлажнители от кашля
• Увлажнители для вашего ребенка
• Увлажнители для помещений
• Увлажнители для больших помещений
• Увлажнители для больших помещений
• Увлажнители для больших помещений
• Увлажнители для больших помещений Для астмы
• Увлажнители для зимы
• Увлажнители для сухой кожи
• Увлажнители для сухих глаз
• Увлажнители для растений
• Увлажнители с прохладным туманом
• Увлажнители с теплым туманом

07

Увлажнители воздуха

03

Обзоры для воздуха

Crane Reviews

Dyson Reviews

Holmes Reviews

Homedics Reviews

Honeywell Reviews

Fridababy Review

Levoit Reviews

Objecto Reviews

PureGuardian Reviews

T aotronics Reviews

Vicks Reviews

Vornado Reviews

Осушители по проблеме

• Модели для всего дома
• Коммерческие модели
• Наиболее энергоэффективные
• Для ванных комнат
• Для подвальных помещений
• Для меньшего размера

.

Защита от скачка напряжения в сети: Защита от перенапряжения сети 🔌 220в, 380в и скачков напряжения для дома и квартиры
