Устройства защита от скачков напряжения для дома и квартиры

Содержание

Высокий уровень развития современных технологий позволил оснастить наше жилье высокотехнологичной бытовой техникой, которая экономит время, облегчает труд и упрощает жизнь. В подавляющем большинстве квартир и жилых домов обязательно найдутся автоматические стиральные и посудомоечные машины, микроволновки, холодильники, аудио- и видеоаппаратура, персональные компьютеры, а также другие электроприборы, реализованные на основе электронных компонентов и имеющие цифровые алгоритмы управления.

С ростом функциональности, эффективности и удобства эксплуатации растут и требования таких устройств к питающему напряжению, показатели которого, к сожалению, далеко не всегда соответствуют действующим стандартам качества электроэнергии.

По ряду причин, речь о них пойдет ниже, в электрических сетях могут возникать либо резкие колебания (скачки) напряжения, либо его длительные отклонения как в большую, так и в меньшую сторону.

И то, и другое приводит не только к сбоям в работе или выходу из строя дорогостоящей бытовой техники, но и представляет реальную угрозу для безопасности жизни и здоровья людей.

Допустимые отклонения сетевого напряжения по ГОСТ

Стандартный уровень напряжения однофазной электросети в нашей стране составляет 230 В – именно на это номинальное значение рассчитана вся современная бытовая техника. Согласно требованиям ГОСТ 29322-2014 (IEC 60038:2009), определяющего нормы качества электроэнергии, расхождение с данной величиной не должно превышать ±10%. Таким образом, применительно к однофазной домашней сети диапазон предельно допустимого напряжения составляет 207-253 В.

Крайние значения из этого диапазона, не говоря уже о больших отклонениях, губительно влияют на многие современные электроприборы, в особенности на те, которые не имеют в своём составе импульсного блока питания. При этом следует понимать, что неисправность бытовой техники, вызванная некачественным электропитанием, не будет считаться гарантийным случаем – производитель, как правило, оговаривает подобные ситуации следующим образом: «Гарантия не распространяется на изделие, вышедшее из строя по причине повышенного/пониженного входного напряжения».

Причины и последствия перепадов напряжения в сети

Причины возникновения колебаний и резких перепадов сетевого напряжения чаще всего следующие:

1. Недостаточная мощность и общий износ подстанций, которые не всегда соответствуют фактическому потреблению электроэнергии, в результате чего сеть работает с перегрузкой и постоянными сбоями.
2. Плохое состояние инфраструктуры энергетического комплекса, являющееся причиной частых аварий и ухудшения общего качества электроэнергии.
3. Несимметричное (неравномерное) распределение нагрузки, вызывающее перекос фаз и скачок напряжения в однофазной сети.
4. Атмосферные явления, например, попадание разряда грозовой молнии в линию электропередач или обрывающий провода ледяной дождь.
5. Человеческий фактор. Короткие замыкания и перенапряжения часто возникают вследствие некорректного подключения или умышленного вандализма.
6. Включение мощных нагрузок, приводящее к падению сетевого напряжения (при отключении таких нагрузок наблюдается обратная картина – резкий рост сетевого напряжения).

Небольшие перепады напряжения в сети снижают, в первую очередь, эффективность осветительного и нагревательного оборудования. Кроме того, они могут повлечь за собой сбои в работе и остальных электроприборов, в особенности тех, которые имеют электронное управление (газовые котлы, стиральные машины, кухонная техника и т. п.).

Куда более плачевные последствия вызывают значительные сетевых отклонения: даже кратковременные провалы или скачки напряжения довольно часто становятся причиной сокращения срока службы бытовой техники, а в худшем случае и её моментального выхода из строя.

Наиболее опасны перенапряжения – резкие и сильные броски сетевого напряжения в большую сторону (на десятки и сотни вольт), такое явление практически всегда губительно для любого электрооборудования.

Спасут ли пробки или автоматы?

Автоматические выключатели и их более ранние аналоги, предохранительные пробки, являются устройствами защиты от коротких замыканий и длительных перегрузок. Их защитное срабатывание происходит только при недопустимо длительном по времени превышении током в цепи определённого значения, которое во время сетевого перепада может быть и не достигнуто.

В итоге пробки и автоматы либо вообще не сработают, либо сработают через длительный промежуток времени, поэтому такие изделия вряд ли можно рассматривать в качестве серьёзной защиты от сетевых скачков и колебаний.

Как защитить технику от скачков напряжения?

Для того, чтобы в условиях нестабильной электросети гарантировать безопасное и надёжное функционирование своей бытовой техники необходимо принять определённые меры защиты. Они заключаются в установке и правильной эксплуатации специального устройства, нейтрализующего скачки напряжения и другие негативные сетевые явления.

Рассмотрим основные типы данных устройств.

Сетевой фильтр

Основное назначение этого прибора определяется его названием: фильтрация и сглаживание приходящих из сети помех. При наличии в составе варистора он будет защищать и от экстремальных перенапряжений.

Следует понимать, что сетевой фильтр не обеспечивает коррекцию напряжения, следовательно, при сетевых отклонениях как хронических, так и резких прибор будет неэффективен.

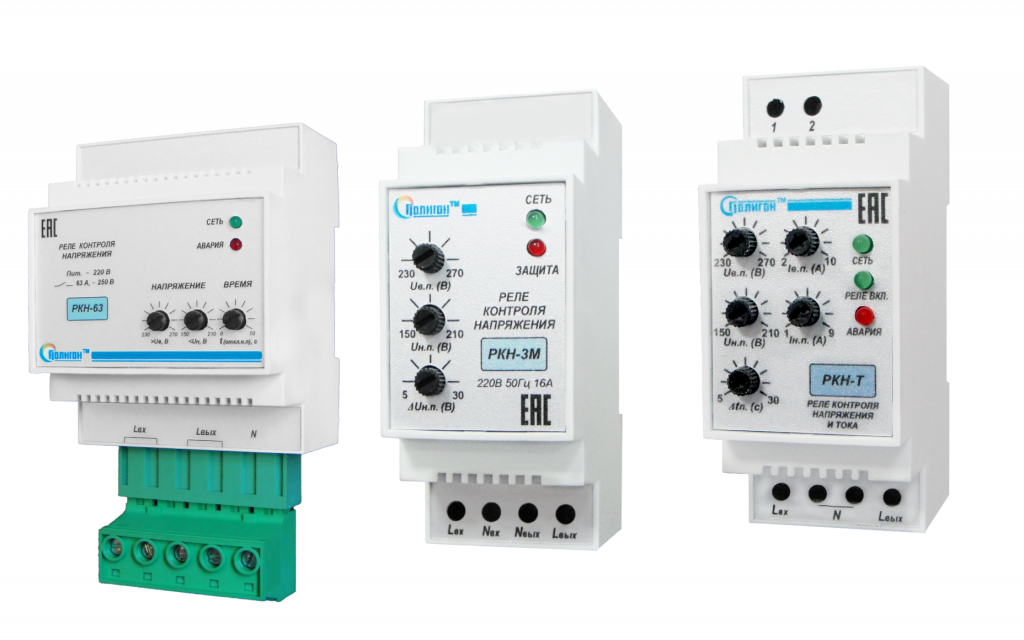

Реле контроля напряжения (РКН)

Основная задача такого реле заключается в своевременном обесточивании подключенного оборудования при выходе питающего напряжения из определённого диапазона. Причем границы максимально допустимого и минимально допустимого значения пользователь задаёт самостоятельно.

РКН отличаются компактностью, достаточным токовым номиналом и удобным исполнением, позволяющим размещать их непосредственно в вводном щитке и использовать для защиты сразу всей домашней электросети.

Из недостатков можно назвать не самую эффективную защиту от значительных импульсных перенапряжений, а также неспособность повышать качество сетевого напряжения.

Обратите внимание!
В случае электросети с периодическими скачками, срабатывание реле контроля напряжения может стать постоянным явлением, при этом частое обесточивание электросети значительно понизит комфорт проживания в квартире или доме.

Устройства защиты от импульсных перенапряжений (УЗИП)

Эти устройства хорошо зарекомендовали себя в качестве защиты от импульсных перенапряжений, возникающих при грозовых разрядах, коротких замыканиях или переходных коммутационных процессах. Но они совершенно бесполезны при сетевых колебаниях и скачках, в результате которых напряжение не достигает экстремальных значений, а именно такие явления наиболее распространены и случаются во многих электросетях практически ежедневно.

УЗИП логичнее всего использовать в связке с другим устройством защиты, например, с упомянутым выше реле контроля напряжения – это повысит надежность системы электропитания и обеспечит ей максимальный уровень устойчивости перед импульсными перенапряжениями.

Стабилизаторы напряжения

Данные приборы регулируют входное напряжение и стараются максимально приблизить его фактические параметры к номинальным значениям. Качественный прибор способен быстро нейтрализовать сетевое колебание или подтянуть хронически пониженное/повышенное напряжение до установленной величины.

Применение современного стабилизатора (в частности – инверторного) позволит повысить качество электроэнергии в домашней сети до уровня, удовлетворяющего требованиям даже самого чувствительного к характеристикам электропитания оборудования. Однако не все стабилизаторы одинаково эффективны — на рынке представлено большое количество моделей, которые не способны обеспечить защиту должного уровня и уязвимы для скачков напряжения.

Ознакомиться с полным модельным рядом инверторных стабилизаторов напряжения «Штиль» можно, перейдя по ссылке:
Инверторные стабилизаторы напряжения «Штиль».

Источники бесперебойного питания (ИБП)

Аналогично стабилизаторам напряжения, современный ИБП является эффективным средством защиты от сетевых скачков, отклонений и колебаний. Главным отличием этих приборов от всех вышерассмотренных является способность обеспечить бесперебойное питание нагрузки при отсутствии напряжения в основной сети. Работа в автономном режиме поддерживается благодаря аккумуляторным батареям, от емкости которых зависит ее продолжительность.

ИБП, как и стабилизаторы, строятся на основе разных схем и имеют различные принципы работы. Если требуется устройство, гарантирующее высокое качество электропитания при работе и от сети, и от батарей, то необходимо выбирать ИБП с двойным преобразованием или, иначе говоря, онлайн ИБП.

Ознакомиться с полным модельным рядом онлайн ИБП «Штиль» можно, перейдя по ссылке:
Источники бесперебойного питания топологии онлайн от ГК «Штиль».

Эффективность приборов для защиты от скачков напряжения

Подытожив, можно сказать, что сетевой фильтр и РКН обеспечивают лишь частичную защиту и не справляются со всем спектром сетевых проблем. Стабилизатор напряжения и ИБП универсальнее – подключенное к ним оборудование менее досягаемо для негативных сетевых воздействий (если перед стабилизатором или ИБП дополнительно установить УЗИП, то уровень защиты возрастет ещё больше).

Однако далеко не все стабилизаторы и ИБП качественны и по-настоящему надежны, поэтому следует максимально внимательно подходить к выбору устройства и при возникновении любых вопросов консультироваться с профессионалами.

Стоит отметить, что средняя стоимость качественного ИБП превышает стоимость схожего по мощности и качеству стабилизатора (при примерно одинаковом функционале по борьбе с сетевыми скачками).

Где купить качественный стабилизатор напряжения или ИБП?

Купить инверторные стабилизаторы напряжения и онлайн ИБП можно в официальном интернет-магазине российского производителя «Штиль». В нем доступен широкий выбор систем электропитания, а именно:

• однофазные стабилизаторы напряжения настенного и универсального (напольного/стоечного) исполнения с выходной мощностью 0,35-20 кВА;
• стабилизаторы конфигурации 3 в 1 универсального (напольного/стоечного) исполнения с выходной мощностью 6-20 кВА;
• трехфазные стабилизаторы универсального (напольного/стоечного) исполнения с выходной мощностью 6-20 кВА;
• однофазные ИБП настенного, напольного, стоечного и универсального (напольного/стоечного) исполнения с выходной мощностью 0,25-10 кВА;
• ИБП конфигурации 3 в 1 напольного и стоечного исполнения с выходной мощностью 10-20 кВА;
• трёхфазные ИБП напольного, шкафного и шкафного модульного исполнения с выходной мощностью 10-500 кВА.

Стабилизаторы напряжения и ИБП бренда «Штиль» имеют широкую сферу применения. Они активно используются как для бытовой техники, так и для специализированной нагрузки, требующей высокое качество электропитания, например, телекоммуникационной и компьютерной аппаратуры, офисной оргтехники, систем энергообеспечения, систем безопасности, торгового и производственного оборудования.

На нашем сайте представлена подробная информация о каждой модели стабилизатора и ИБП, включая технические характеристики, особенности подключения и работы. Кроме того, можно скачать инструкции по эксплуатации и сертификаты соответствия техническим регламентам. Если при подборе оборудования возникнут трудности, то все вопросы можно задать специалистам компании в онлайн-чате.

Заказать стабилизаторы и ИБП могут физические и юридические лица. На сайте доступен выбор способа безналичной оплаты и транспортной компании, с помощью которой осуществляется оперативная доставка товара практически в любой регион России.

Кроме того, для покупателей предоставляется возможность оформления кредита на покупку любого представленного на сайте оборудования. Это можно сделать всего за несколько минут с помощью онлайн-сервиса Сбербанка.

выбор реле контроля от производителя

Реле предназначено для обеспечения защиты электрической сети в случае перепада напряжения. На сегодняшний день во многих населённых пунктах остро стоит проблема скачков напряжения. Однако сетевые организации не спешат реконструировать или усовершенствовать линии электропередач, трансформаторы и подстанции.

Самостоятельно защитить электронику от пагубного воздействия перепадов можно, установив реле.

Приобрести качественное и надежное реле, которое будет соответствовать всем требованиям и современным реалиям, можно в нашей компании.

Реле контроля фаз, напряжения и линии питания привода РНЛ-1

Реле контроля напряжения 63А с контролем тока УКН-63

4 причины установить реле

1. Обрыв воздушной линии в частном секторе. Линейный провод (фаза) при этом попадает на нейтраль (ноль). В результате напряжение в доме возрастает до 400 В вместо 230В.
2. Обрыв нейтрали. Это достаточно частое явление, при на одной фазе может возрасти нагрузка, а другая фаза может остаться пассивной. В этот момент напряжение увеличивается до опасного значения в 400В. В результате может выйти из строя бытовая техника.
3. При удаленном расположении дома от трансформаторной подстанции напряжение в жилище может быть низким из-за распределения тока.
4. Перегруженность одной из фаз. Данная ситуация может возникнуть при подключении к электросети мощного потребителя. При этом происходит перекос в трехфазной системе распределения. К «опустошенной» фазе может быть подключена бытовая техника, например, холодильник. Из-за нехватки напряжения у него может сгореть электродвигатель.

РНЛ-1 это многофункциональное реле следующих параметров:

• 1. Неисправность электропитания четырёхпроводной сети с нейтралью:
  — понижение (в т. ч. обрыв) или повышение напряжения любой из фаз;
  — перекос (асимметрия) фаз;
  — нарушение порядка чередования фаз и «слипание» фаз;
  — обрыв нейтрали.
  2. Линия электропитания электродвигателя на обрыв по ГОСТ Р 53325-2012 (для оборудования систем противопожарной защиты и шкафов управления пожарными задвижками, насосами и вентиляторами).
  3. Разнесения времени включения агрегатов при восстановлении электропитания на объекте с равномерным случайным распределением (функция является отключаемой).

Документация:

• Руководство по эксплуатации РНЛ-1.pdf
• Схема подключения РНЛ-1.dwg
• Схема подключения РНЛ-1
• Сертификат таможенного союза EAC.pdf

Принцип работы и разновидности

Реле имеет в своем составе два блока:

• Электронный модуль.
• Реле.

Электронный модуль контролирует стабильность напряжения в сети. Если же случается сильный перепад, то модуль подает сигнал на реле, после чего магнитный разъединитель в реле размыкает контакт, прекращая подачу электроэнергии на бытовую технику.

Виды:

• Однофазные – предназначены для отключения одной фазы сети такие как УКН-63 .
• Трехфазные – отключающие сразу 3 фазы такие как РНЛ-1.

При использовании трехфазной сети в своём жилище следует устанавливать однофазные реле. Это целесообразно, так как скачки напряжения на одной из фаз могут привести к отключению остальных фаз. Трехфазные реле применяют чтобы контролировать напряжение двигателей и других трехфазных потребителей электрического тока.

Виды современного реле:

1. Стационарное реле УКН монтируется в электрический щиток дома или квартиры. Это самый простой и надежный метод контролировать всех потребителей электроэнергии.
2. Реле, предназначенное для индивидуальной защиты одного электроприбора.Ограничивается защитой потребителей подключенных в одну розетку.

УКН-63 —  предназначено для защиты домашней (бытовой) техники и промышленного оборудования от недопустимых отклонений, обрыва нуля.

УКД-2 —  предназначено для обмена данными с системами верхнего уровня и аварийного включения или отключения питания на объекте (линии) сигналом типа сухой контакт.

Документация:

• Руководство по эксплуатации УКН-63
• Евразийский экономический союз декларация о соответствии

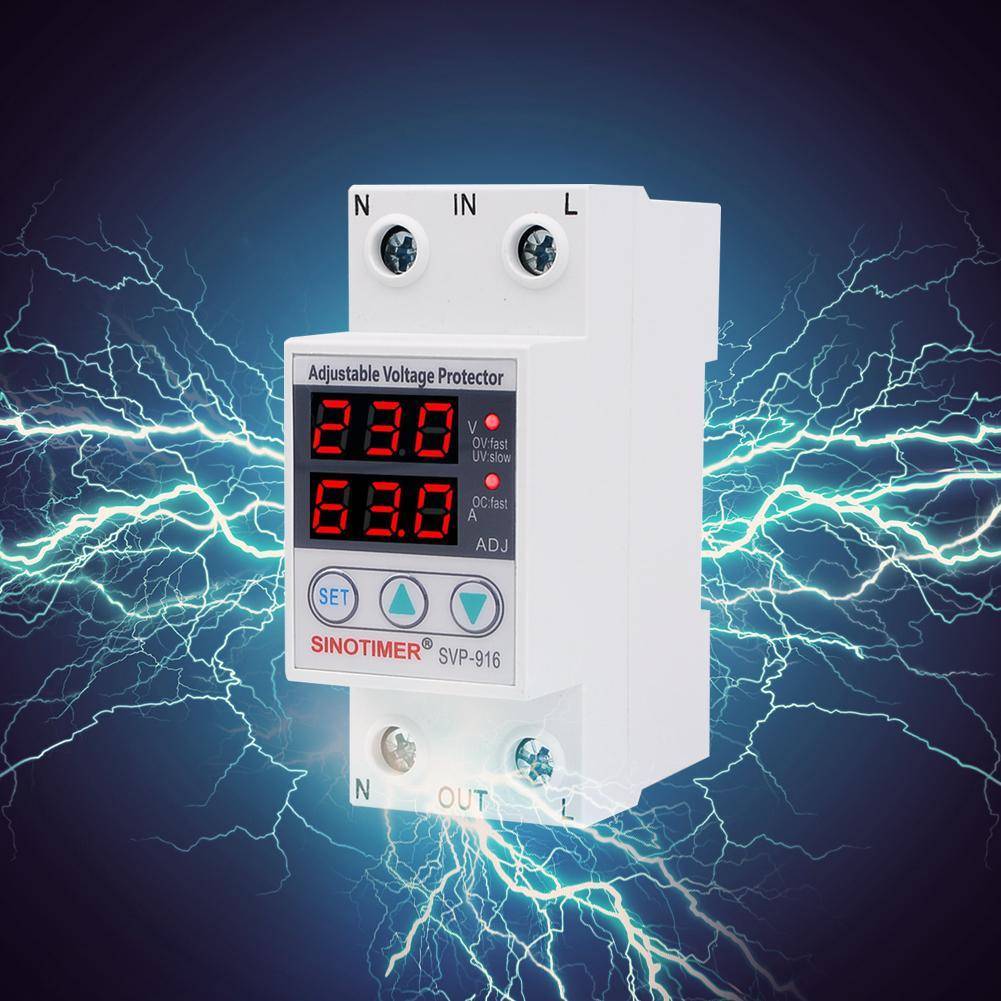

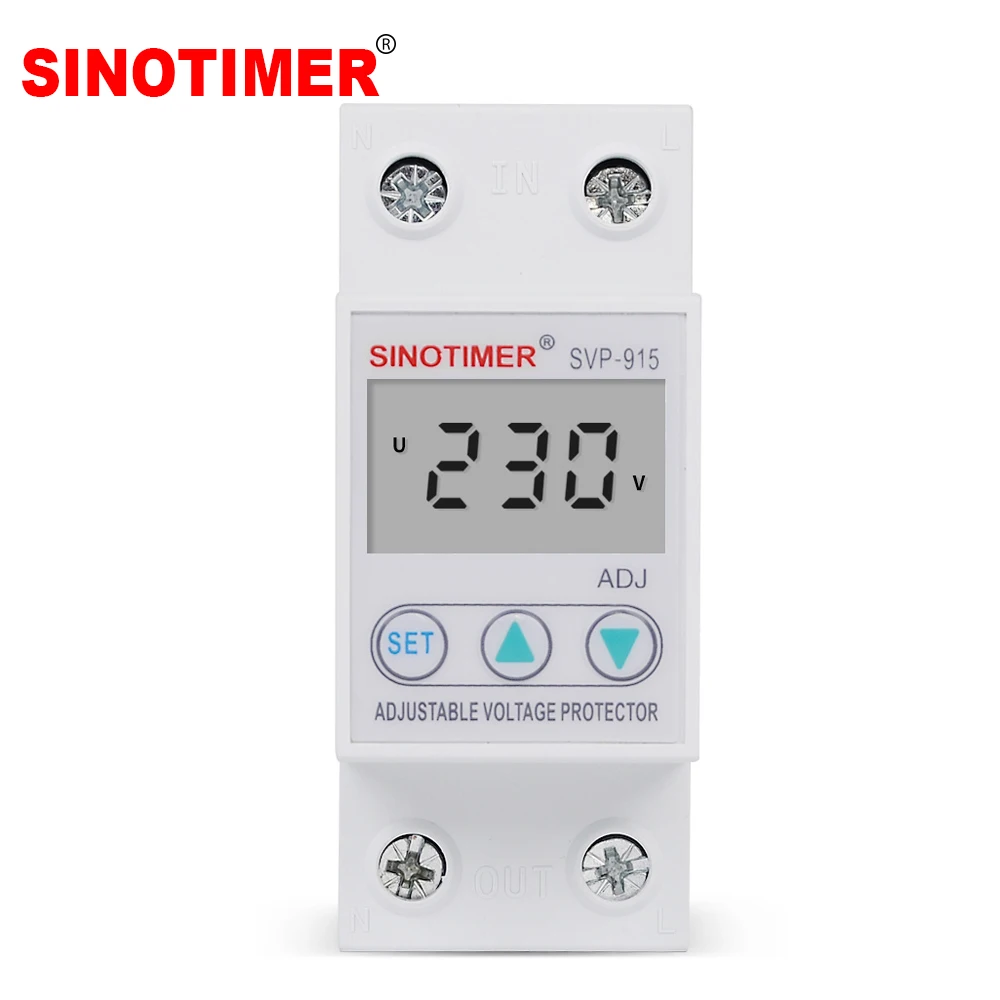

Способы установки  УКН

Установить УКН можно двумя способами :

• На DIN-рейку в электрощиток.
• В отдельную розетку.

Реле под DIN-рейку обеспечивают защиту всей электросети в квартире или доме и устанавливаются в электрощитовую. Они способны выдерживать большую нагрузку и могут работать с высоким коммутирующим током. Например, если реле рассчитано на ток в 63 А как УКН-63 то его можно устанавливать в сеть, к которой будут подключены устройства, суммарная мощность которых может составлять до 13,5 кВт. То есть защищены будут абсолютно все электрические приборы.

Розеточные реле просты в монтаже: достаточно включить их в розетку и подключить к ним бытовую технику. Они рассчитаны на более низкую нагрузку и могут контролировать всю технику.

Для обеспечения эффективной работы реле, его нужно правильно настроить. Следует отрегулировать пределы допустимых напряжений и время задержки возобновления питания. Если в рабочей схеме используется одно реле, то устанавливать пределы допустимых значений следует, ориентируясь на характеристики бытовой техники, которая наиболее чувствительна к перепадам напряжения. К такой технике обычно относится аудио- и видеоаппаратура. Диапазон допустимых значений для нее составляет 200 – 240В.В реле  УКН-63 стандартно установлены пределы сработки 200-250В которые легко меняются на необходимые.

Установка реле для защиты всех электроприборов в жилище

Для того чтобы обеспечить максимально надежную защиту технике, находящейся в доме или квартире, схема предполагает разделение электроприборов на группы в зависимости от их чувствительности к перепадам напряжения.

1. Самой чувствительной является аудио- и видеотехника (допускаемые значения – 200 – 230В). Ее можно отнести к первой группе.
2. Ко второй группе относится бытовая техника, имеющая электрический двигатель (холодильники, кондиционеры, стиральные машины и т. д.). Допускаемые значения составляют 190 – 235В. Так же для компрессорной техники необходима выдержка повторного подключения не менее 5 минут.Во избежание ее выхода из строя.
3. В третью группу можно отнести простые нагревательные приборы и освещение (допускаемые значения – 170 – 250В).

Каждая из трех групп желательно подключать к отдельному реле. При этом параметры реле должны быть адаптированы под потребности электроприборов.

Лучшие устройства защиты от перенапряжения для всего дома 2023 года

Мы можем получать доход от продуктов, доступных на этой странице, и участвовать в партнерских программах.

Фото: amazon.com

Экстремальные погодные условия, такие как ураганы, торнадо, метели и грозы, представляют собой очевидную угрозу отключения электроэнергии, но другие факторы вызывают скачки напряжения чаще, чем вы можете себе представить. Неисправности или пожары в главных трансформаторах или генерирующем оборудовании могут привести к перебоям в электроснабжении вашего дома. Кроме того, перебои или падения напряжения в системе электроснабжения часто приводят к скачкам напряжения при восстановлении питания.

Эти инциденты далеко не необычны. Скачок напряжения может длиться всего доли секунды, но последствия внутри дома могут быть длительными или даже катастрофическими. Избыток электроэнергии может повредить все, от компьютера, телевизора или холодильника до компрессора системы отопления, вентиляции и кондиционирования воздуха.

К счастью, устройства для предотвращения этих проблем удивительно доступны по цене, особенно по сравнению со стоимостью поврежденных элементов, которые необходимо заменить. Это руководство поможет вам определить, как выбрать лучший сетевой фильтр для всего дома.

1. Лучший в целом: Siemens FS140 ВСЕГО ДОМА. , 4-режимный
2. ЛУЧШИЙ СРЕДНИЙ ДИАПАЗОН: Square D by Schneider Electric HEPD80 Home
3. ПОЧЕТНОЕ УПОМИНАНИЕ: Intermatic IG1240RC3 Whole Home Type-1 или 2 Surge
4. ТАКЖЕ: Intermatic Smart Guard IG2240-IMSK Whole Home Surge

Фото: amazon. com

Как мы выбирали лучшие устройства защиты от перенапряжения для всего дома

Как инженер и специалист по ремонту домов, я имею некоторый опыт работы с устройствами защиты от перенапряжений. Для тех, кто не разбирается в электрике, эта область может сбить с толку, поэтому я постарался максимально упростить критерии выбора.

Вообще говоря, более высокий номинал кА означает большую защиту. Некоторые устройства подавляют перенапряжения лучше, чем другие, а самые продвинутые модели могут иметь сравнительно низкий номинал кА. Рейтинги NEMA являются ключом к пониманию того, какое устройство можно установить и где, поэтому был выбран ряд альтернатив, чтобы максимально расширить выбор пользователя.

Наконец, бренды премиум-класса могут предлагать расширенные функции и высокий уровень защиты, но не все считают их необходимыми. В результате мы включили устройства в разных ценовых категориях.

Наши лучшие решения

Каждое из этих УЗИП имеет свои уникальные особенности и преимущества, и следующие категории должны помочь вам быстро определить лучший сетевой фильтр для вашей ситуации.

Фото: amazon.com

SEE IT

Siemens предлагает ряд устройств защиты от перенапряжений. FS140 — это их модель премиум-класса, обеспечивающая защиту 140 кА в прочном корпусе из термопластика, соответствующему стандарту NEMA 4X. Он может быть подключен к любой панели главного выключателя через двухполюсный автоматический выключатель на 30 А или менее.

Диагностика коммерческого класса означает наличие трех стадий оповещения, включая звуковой сигнал и мигание красного светодиода, если электрическая система не защищена. Коаксиальные и DSL-телефоны и модемы защиты Siemens могут быть добавлены, чтобы обеспечить всестороннее покрытие, хотя это требует дополнительных затрат.

Это устройство немного дороже, чем большинство конкурентов, но этот уровень защиты должен обеспечить душевное спокойствие даже в районах, подверженных грозам.

Характеристики продукта

• SPD: Type 2
• Protection Rating: 140kA
• NEMA Enclosure: Type 4X

Pros

• High level of protection
• Versatile fitting options
• Residential or commercial используйте

Минусы

• Премиум цена

Получите устройство защиты от перенапряжения для всего дома Siemens в Amazon, The Home Depot и Lowe’s.

Фото: amazon.com

ПОСМОТРЕТЬ

Компания Eaton заработала репутацию надежного и долговечного оборудования по конкурентоспособным ценам, и их УЗИП типа 2 не являются исключением. Он предлагает отличную защиту в доступной упаковке.

Компактный блок может быть установлен как внутри, так и снаружи, и его легко монтировать благодаря инновационной универсальной конструкции, которую можно адаптировать практически к любой панели. Корпус NEMA 4 необычен для бюджетного устройства и способен защитить внутреннюю схему от дождя, снега и льда.

УЗИП Easton Type 2 внесен в список UL и предлагает четыре стандартных режима защиты. Светодиодные индикаторы дают четкую индикацию состояния. Блок имеет максимальный рейтинг защиты от перенапряжения 36 кА, хотя он может выйти из строя при прямом ударе молнии.

Product Specs

• SPD: Type 2
• Protection Rating: 36kA
• NEMA Enclosure: Type 4

Pros

• Universal mount fits almost all load centers
• Корпус выдерживает дождь и низкие температуры
• Очень доступный

Минусы

• Может не защитить от прямых ударов молнии

  Фото: amazon. com

  SEE IT

  Простая в установке панель защиты от перенапряжений Leviton типа 2 подходит как для жилых, так и для коммерческих помещений и предназначена для простого монтажа заподлицо с панелью главного выключателя. В этом положении он обеспечивает мгновенную визуальную индикацию состояния защиты с помощью установленных на передней панели светодиодов. Металлический корпус J-Box предварительно перфорирован для стандартных соединений электрических кабелепроводов и соответствует стандарту NEMA 1 для использования внутри помещений.

  Учитывая его потенциальное использование в смешанной коммерческой среде, огромное количество технической информации отображается прямо на передней панели корпуса. Предлагая защиту 50 кА для однофазного питания, это устройство может быть интегрировано с интеллектуальным управлением домом Leviton Dacora.

  Характеристики продукта

  • УЗИП: Тип 2
  • Класс защиты: 50 кА
  • NEMA Тип 2 6 9008 Корпус: 100
  014 Pros
  • Suitable for residential or light commercial use
  • Pre-punched enclosure for simplified installation
  • Compatible with Dacora Home Control System

  Cons

  • Only for Indoor use

  Get the Leviton сетевой фильтр для всего дома на Amazon.

  Фото: amazon.com

  ПОСМОТРЕТЬ

  Этот высококачественный сетевой фильтр для всего дома типа 1 от Schneider отличается максимальной универсальностью. Компактный блок выполнен в корпусе NEMA 4X, может быть установлен как внутри помещения, так и снаружи, и предназначен для установки на стороне линии любого щита выключателя в жилых помещениях.



  В то время как большинство устройств защиты от перенапряжения предлагают четыре режима защиты (способ отведения перенапряжения от домашних электрических устройств), HEPD80 предлагает шесть. Хотя эта функция, возможно, представляет интерес только для профессиональных электриков, она может увеличить обеспечиваемый запас прочности.



  Несмотря на впечатляющий уровень защиты 80 кА, выдающаяся производительность HEPD80 не сопровождается чрезмерно высокой ценой, так как это устройство остается очень доступным вариантом. Он внесен в список UL и сертифицирован CSA.

  Product Specs



  • SPD: Type 1
  • Protection Rating: 80kA
  • NEMA Enclosure: Type 4

  Pros

  • Compact size
  • Suitable for installation inside or outside
  • Шесть режимов защиты
  • Внесен в список UL и сертифицирован CSA

  Минусы

  • Может обеспечивать низкий уровень защиты для больших домов

  Приобретите сетевой фильтр Square D на Amazon.

  Фото: amazon.com

  SEE IT

  Intermatic IG1240RC3 может быть установлен профессиональным электриком либо со стороны линии, либо как устройство типа 1, либо как устройство типа 2 рядом с панелью главного выключателя. Прочный непромокаемый пластиковый корпус соответствует стандарту NEMA 3R для использования в помещении или на улице. Защита до 50 кА обеспечивается в шести режимах.

  Уникальность этого устройства в том, что в нем используются сменные модули. Практически каждый второй сетевой фильтр для всего дома необходимо полностью заменить после одного или нескольких случаев перенапряжения, в зависимости от серьезности. Вместо этого Intermatic позволяет заменять отдельные модули, что можно сделать, просто отсоединив устройство. Со временем это может привести к значительной экономии, особенно в районах, подверженных частым ударам молнии.

  Спецификации продукции

  • SPD: Тип 1 или тип 2
  • Оценка защиты:
  • . режимы защиты
  • Модульные замены экономят деньги

  Минусы

  • Корпус NEMA 3R выигрывает от некоторого укрытия

  Получите сетевой фильтр для всего дома Intermatic на Amazon.

  Фото: amazon.com

  SEE IT

  Этот высококачественный сетевой фильтр для всего дома типов 1 и 2 от Intermatic является одной из самых передовых систем, доступных в настоящее время. резко снижает вероятность неожиданного отказа. Установка может производиться до или после служебных входов и шкафов учета коммунальных услуг, но корпус предназначен только для помещений, а не снаружи.

  В то время как большинство устройств защиты от перенапряжения имеют четыре режима защиты (способ отведения перенапряжения от домашних электрических устройств), IG2240 предлагает шесть. Это означает, что хотя номинал защиты составляет сравнительно скромные 10 кА, этого достаточно практически для любого перенапряжения.

  Устройство Intermatic Smart Guard, внесенное в список UL, имеет четкие светодиодные индикаторы включенного состояния и состояния защиты. Если один из трех независимых модулей выходит из строя из-за перегрузки, встроенный выключатель питания позволяет отключить устройство защиты от перенапряжений, что делает замену простой и безопасной.

  Спецификации продукта

  • Тип SPD: Тип 1 и 2
  • ОТВЕТСТВЕННОСТЬ: 10KA
  • .0015
    • Один из самых передовых устройств на рынке
    • Чистый индикатор состояния защиты
    • Легко установить

    Cons

    • Сравнительно дорогой
    • . сетевой фильтр на Amazon и Lowe’s.

      ЛУЧШИЙ ПО ВСЕМ: Siemens FS140 Защита от перенапряжения для всего дома

      ЛУЧШИЙ БЮДЖЕТ: Eaton CHSPT2SURGE SPD Type 2 Chsp Whole Home SPD

      Выбор для обновления: Leviton 51120-1 120/240 Volt Panel Pantect, 4-Mode

      Лучший средний диапазон: квадрат D от Schneider Electric HEPD80 Home

      Достойное упоминание: Intermatic IG124000RC3. 1 или 2 устройства защиты от перенапряжений

      ТАКЖЕ РАССМОТРИТЕ: Intermatic Smart Guard IG2240-IMSK Whole Home Surge

      Типы устройств защиты от перенапряжения

      Хотя обычно их называют «устройствами защиты от перенапряжения», технически они являются «устройствами защиты от перенапряжения» (УЗП). При рассмотрении вопроса о том, какой SPD лучше всего подходит для вашего дома, необходимо учитывать, к какой категории они относятся. Некоторые из них предназначены для защиты отдельных элементов от повреждений, вызванных скачками напряжения, в то время как другие, которым посвящена эта статья, обеспечивают защиту всего дома. Существует две различные формы последнего, что в сумме составляет три типа УЗИП.

      Тип 1

      Устройства типа 1 обеспечивают высочайший уровень защиты от внешних источников, а также обеспечивают общую защиту от внутренних скачков напряжения. Всплески малой мощности могут пройти, но они, как правило, неразрушающие. Эти устройства защиты от перенапряжений устанавливаются там, где питание от коммунальной компании встречается с коробкой главного выключателя, так называемой «линейной стороной». Это означает, что электричество не может попасть в дом, не пройдя через SPD, поэтому только безопасные уровни электричества проходят через него.

      Установка требует, чтобы электричество в доме было отключено на время выполнения работ. Установка также должна выполняться квалифицированным электриком, что может значительно увеличить стоимость. В некоторых случаях необходимо информировать коммунальную компанию до начала работ, хотя это должен организовать подрядчик.

      Тип 2

      Пожалуй, самый популярный тип УЗИП, устройства защиты от перенапряжений типа 2 могут быть установлены внутри панели главного выключателя, также называемой центром нагрузки, или где-то рядом с ней. Установку может выполнить любой домашний мастер, имеющий необходимый опыт работы с электрикой. Тем не менее, хотя нет необходимости, чтобы квалифицированный электрик выполнял эту работу, тем, кто не совсем уверен в своих силах, следует хотя бы проконсультироваться с ним.

      В зависимости от пользовательской конфигурации УЗИП типа 2 могут защищать отдельную цепь или все цепи внутри электрического щита, а также вспомогательные щиты, расположенные после него. Многие из них обеспечивают такие же уровни защиты, как и устройства типа 1, но важно проверить технические характеристики.

      Примечание: Последний код Национальной ассоциации противопожарной защиты (NFPA) предполагает, что во всех новых домах в стандартной комплектации устанавливаются устройства типа 1 или типа 2, и что любая сменная сервисная панель, установленная в существующих домах, включает одну.

      Тип 3

      Эти популярные недорогие устройства, обычно называемые «полосовыми фильтрами» или «гнездовыми фильтрами», подключаются к любой бытовой розетке. Обычно они имеют от четырех до шести дополнительных розеток и являются удобным способом защиты маломощных устройств, таких как телевизоры, компьютеры или игровые приставки.

      Технически эти гаджеты являются ограничителями перенапряжения. В отличие от УЗИП типа 1 и типа 2, они не поглощают избыточную мощность, а передают ее на заземляющий провод. Хотя они эффективны в большинстве случаев, было бы неправильно полагать, что они обеспечивают полную защиту. Также важно не путать их с обычными разветвителями, которые часто выглядят одинаково, но не имеют элемента защиты от перенапряжения.

      На что обратить внимание при выборе лучшего сетевого фильтра для всего дома

      Прежде чем приступить к делу, важно иметь четкое представление о соответствующих характеристиках сетевых фильтров для всего дома и о том, как они повлияют на ваше решение о покупке. Ниже приводится подробное руководство по многим техническим аспектам и соображениям безопасности, которые следует учитывать при покупке лучшего сетевого фильтра для всего дома.

      Сертификат UL

      UL, ранее известная как Underwriters Laboratories, является независимой организацией, признанной во всем мире в области тестирования и сертификации безопасности. Действующим стандартом для устройств защиты от перенапряжения является UL 1449 (3-я редакция). Часто используется термин «включенный в список UL». Устройства защиты от перенапряжений для всего дома также должны быть перечислены как ограничители перенапряжения при переходных процессах (TVSS) и обычно имеют соответствующую маркировку на устройстве.

      UL 1449 охватывает многочисленные аспекты УЗИП, в том числе скорость его реакции на перенапряжение, ток, необходимый для его отключения, и предлагаемый уровень защиты. Чтобы пройти тест, устройство защиты от перенапряжения для всего дома должно давать результаты в указанных пределах в течение 15 последовательных тестов.

      Устройства также могут быть сертифицированы Канадской ассоциацией стандартов (CSA). Несмотря на название, это уважаемая международная организация, а сертификация подчеркивает высокие стандарты безопасности устройства.

      Номинальное и максимальное продолжительное рабочее напряжение

      Номинальное напряжение в США (напряжение в домашних розетках) составляет 110/120 вольт. Во многих других странах это 220/240 вольт. Сетевые фильтры для всего дома часто могут переключаться на любой из них, но это стоит проверить.

      Максимальное длительное рабочее напряжение (MCOV) — это величина напряжения, которую устройство защиты от перенапряжения пропускает без срабатывания. Например, отключение устройства каждый раз, когда напряжение достигает 121 вольта, может привести к ненужному износу, поэтому MCOV устанавливается немного выше. Как правило, это обеспечивает маржу от 15 до 20 процентов. Например, устройство защиты от перенапряжения на 120 вольт с 20-процентным запасом будет иметь MCOV 144 вольта.

      Номинальные параметры защиты от перенапряжения и перенапряжения

      Производители сетевых фильтров для всего дома часто используют такие термины, как «защита от высокого напряжения». Удар молнии может передать 30 000 вольт в бытовую электрическую систему, поэтому защита от такой мощности, безусловно, звучит впечатляюще. Однако, несмотря на то, что класс защиты по напряжению рассчитывается UL и CSA при их тестировании, они часто не выделяются в характеристиках продукта.

      Чаще всего в заголовке указывается класс защиты от перенапряжения. Это количество электрического тока, которое может быть поглощено, измеряется в килоамперах (кА), что составляет тысячи ампер. Минимум обычно составляет 10 кА (10 000 ампер), но это зависит от типа устройства. Лучшие устройства защиты от перенапряжения для всего дома обычно имеют номинал от 30 кА и выше. Обычно этого достаточно, чтобы справиться с сильнейшими штормами или проблемами с выработкой электроэнергии, хотя распространены гораздо более высокие пределы.

      Тип корпуса NEMA

      Национальная ассоциация производителей электрооборудования (NEMA) имеет стандартизированную систему рейтинга, охватывающую корпуса электрических устройств, используемые в США. Она определяет среду, в которой конкретное устройство может быть установлено и безопасно использоваться.

      Рейтинги NEMA имеют два аспекта: защита, обеспечиваемая корпусом для оборудования внутри, от грязи, пыли и т. д., и защита, обеспечиваемая корпусом для персонала, который может соприкасаться с корпусом.

      Сетевые фильтры для всего дома значительно различаются. NEMA 1 — это самый низкий рейтинг, утверждающий, что корпус предназначен для использования внутри помещений и обеспечивает базовую защиту от возможного поражения электрическим током. С другой стороны, продукт с рейтингом NEMA 4X подходит для использования в помещении или на открытом воздухе, в том числе на море, и обеспечивает защиту от переносимой ветром грязи, песка, дождя и многого другого. Избегайте покупки УЗИП, не имеющего рейтинга NEMA.

      Дополнительные функции

      Хотя маловероятно, что единичный скачок напряжения полностью отключит вашу защиту, возможно, что после многочисленных событий устройство может выйти из строя. Если SPD до этого момента исправно выполнял свою работу, вы можете даже не подозревать о проблеме. К счастью, даже самое простое устройство защиты от перенапряжения для всего дома имеет светодиодный дисплей, показывающий, что устройство работает.

      Более сложные модели могут иметь дополнительные индикаторы, указывающие на неисправность, в то время как другие имеют звуковые сигналы. Для тех, кто использует интеллектуальные технологии дома, есть несколько вариантов, которые можно интегрировать со смартфонами и системами домашней автоматизации для отправки сведений о скачке напряжения или состоянии защиты от перенапряжения на смартфон или планшет.

      Установка

      Устройство защиты от перенапряжения для всего дома типа 2 может быть установлено любым человеком, обладающим достаточными знаниями о функционировании панели главного выключателя. Требуемое количество отсеков для выключателей и их сила тока могут варьироваться. Важно понимать, что вы имеете дело с высоким напряжением, поэтому, если у вас есть какие-либо сомнения или неуверенность в своих способностях, рекомендуется поговорить или нанять квалифицированного профессионального электрика.

      Устройства защиты от перенапряжения для всего дома типа 1 являются устройствами на стороне линии, что означает, что они устанавливаются между внешним кабелем электроснабжения и панелью главного выключателя. Установка этих устройств должна выполняться сертифицированным подрядчиком по электротехнике. Невыполнение этого требования почти наверняка приведет к аннулированию любой страховки дома в случае пожара или неисправности. Кроме того, это может быть незаконным и может привести к судебному преследованию вашей коммунальной компании, поскольку кабель и оборудование со стороны линии принадлежат им.

      Преимущества владения устройством защиты от перенапряжения для всего дома

      Устройство защиты от перенапряжения для всего дома — это продукт, которому часто не уделяется того внимания, которого он заслуживает. В результате часто возникает вопрос, стоит ли его устанавливать. Они предлагают множество преимуществ, в том числе:

      • При сравнительно низкой стоимости УЗИП защищает не только ваши чувствительные электронные устройства, но и ваши системы отопления, вентиляции и кондиционирования воздуха и другие основные электроприборы. Это может привести к экономии тысяч долларов, особенно в районах, где грозы являются обычным явлением.
      • Около 80 процентов скачков напряжения происходят в доме. Они могут быть небольшими, но совокупный эффект заключается в том, что они сокращают срок службы любого устройства, которое постоянно подключено к сети, даже в режиме ожидания. Сетевые фильтры для всего дома предотвращают это.
      • В домохозяйствах, пользующихся колодезной водой, эти устройства могут предотвратить перебои в подаче воды.
      • Ряд полисов страхования жилья не покрывает ущерб, причиненный скачками напряжения.
      Часто задаваемые вопросы

      Некоторые вопросы о сетевых фильтрах для дома могут остаться без ответа. Некоторые из наиболее распространенных запросов рассматриваются ниже. Также стоит ознакомиться с нашим полезным руководством по выживанию при отключении электроэнергии.

      В: В чем разница между удлинителем и сетевым фильтром?

      Удлинитель просто обеспечивает дополнительные розетки. Устройства защиты от перенапряжения могут выглядеть очень похоже, но включают в себя устройства, предотвращающие повреждение подключенного к ним оборудования скачками напряжения. Настоящие устройства защиты от перенапряжений подробно описывают предоставляемую защиту.

      В: Как выбрать сетевой фильтр для всего дома?

      Правильный выбор SPD для ваших нужд зависит от вашей домашней обстановки, типов электроники и устройств, которые вы хотите защитить, и частоты событий с высокой степенью риска, таких как грозы или скачки напряжения. Соображения, изложенные выше, должны служить важным руководством, но если вы все еще не уверены, какое устройство подходит именно вам, проконсультируйтесь со специалистом-электриком с соответствующей квалификацией.

      В: Если перенапряжение исходит от таких устройств, как блоки переменного тока и более крупные устройства, у меня все еще есть защита устройства перед панелью выключателя?

      Лучший сетевой фильтр для всего дома предотвратит повреждение оборудования внутри дома из-за колебаний внешнего питания. Они также могут предотвратить обратную связь от внутренних перенапряжений, проходящих через систему выключателя. Тем не менее, в лучшем случае необходимо защитить чувствительную электронику с помощью полосового фильтра защиты от перенапряжений.

      В: Работают ли домашние устройства защиты от перенапряжения от молнии?

      Да. Рекомендуемая минимальная защита от системы всего дома составляет 40 000 ампер, хотя многие из них намного выше. Удар молнии обычно составляет около 30 000 ампер. Тем не менее, всегда рекомендуется отключать все, что можно, если гроза неизбежна.

      В: Как долго работает сетевой фильтр для всего дома?

      Невозможно сказать, потому что износ компонентов зависит от частоты и силы скачков напряжения. Многие производители заявляют продолжительность жизни 5 и более лет, хотя 10 лет не редкость. Однако некоторые недорогие устройства могут потребовать замены уже после одной сильной грозы. Если временная потеря мощности является серьезной проблемой, вы можете подумать о резервном генераторе.

      Зачем доверять Бобу Вила

      Боб Вила был разнорабочим Америки с 1979 года. Как ведущий любимых и новаторских телесериалов, в том числе «Этот старый дом» и «Снова дом Боба Вила», он популяризировал и стал синонимом обустройства дома «сделай сам».

      На протяжении своей многолетней карьеры Боб Вила помог миллионам людей строить, ремонтировать, ремонтировать и жить лучше с каждым днем ​​— традиция, которая продолжается и сегодня, благодаря экспертным, но доступным советам по дому. Команда Bob Vila превращает необходимую информацию в руководства по проектам, руководства по обслуживанию, инструменты 101 и многое другое. Затем эти эксперты по дому и саду тщательно изучают, проверяют и рекомендуют продукты, которые поддерживают домовладельцев, арендаторов, мастеров-сделай сам и профессионалов в своих списках дел.

      Каковы плюсы и минусы сетевых фильтров для всего дома?

      Экологичность дома Каковы плюсы и минусы сетевых фильтров для всего дома?

      Устойчивое развитие

      8 апреля 2022 г.  | 49211 просмотров

      5 минут чтения | Кейт Уилли

      Взвешивая плюсы и минусы устройств защиты от перенапряжений для всего дома по сравнению с традиционными устройствами защиты от перенапряжений, многие люди сосредотачиваются на сильных и страшных ударах молнии. Это действительно происходит, и от них следует защищаться, но это еще не все.

      На самом деле, в вашем доме ежегодно происходят десятки меньших скачков напряжения. Со временем эти мини-скачки могут повредить или разрушить дорогую электронику и бытовую технику. Например, однажды ваш двухлетний холодильник может просто перестать работать. Назовите это «смертью от тысячи порезов». К счастью, есть два проверенных временем способа остановить кровотечение.

      1. Сетевой фильтр: Это устройство напоминает сетевой фильтр и защищает всю подключенную к нему электронику. Вы часто найдете устройства защиты от перенапряжений в домашних офисах или комнатах с критически важной электроникой. По отдельности они дешевле, чем альтернатива, и их проще установить, но экономика изменится, если вы в конечном итоге купите их несколько.
      2. Устройство защиты от перенапряжения для всего дома : Это устройство устанавливается электриком в электрический щит дома и обеспечивает защиту всей электроники в доме. Это стоит дороже и требует профессионального труда, но со временем может обеспечить более надежную и экономичную защиту.

      Плюсы и минусы сетевых фильтров для всего дома

      Каковы плюсы и минусы сетевых фильтров для всего дома по сравнению с традиционными фильтрами? Другими словами, стоит ли использовать устройства защиты от перенапряжения для всего дома? Ответ зависит от ваших целей защиты от перенапряжений. В общем, для домов с большим количеством электроприборов, которые не могут быть защищены сетевыми фильтрами, ответ — да.

      Но все гораздо сложнее. Вот три плюса и минуса, которые следует учитывать:

      1. Pro: УЗИП для всего дома обеспечивают высокий уровень защиты от перенапряжений.
      2. Con: Сетевые фильтры для всего дома стоят дороже, чем традиционные сетевые фильтры.
      3. Pro: Устройства защиты от перенапряжения для всего дома обеспечивают больше спокойствия.

      В этом сообщении блога я выделяю два плюса и один минус защиты всего дома от перенапряжений, чтобы помочь вам решить, подходит ли это вам.

      Что такое сетевой фильтр для всего дома и как он работает?

      Прежде чем мы начнем взвешивать все за и против, скажем, что такое и устройство защиты от перенапряжений для всего дома? Визуально это не так захватывающе — выглядит как серая коробка на стене рядом с электрощитом вашего дома. Но то, что делает с , довольно круто. Когда он обнаруживает неравномерность напряжения — от удара молнии до незначительного колебания дополнительного напряжения — это устройство начинает действовать. Он отводит избыточное напряжение в землю, прежде чем оно достигнет электроники вашего дома, защищая ее от повреждающих всплесков. В отличие от сетевых фильтров, которые вы можете начать использовать прямо из коробки, для установки сетевых фильтров для всего дома обычно требуется лицензированный электрик.

      Теперь давайте рассмотрим плюсы и минусы сетевых фильтров для всего дома.

      1. Преимущества: защита всего дома от перенапряжения обеспечивает высокий уровень защиты от перенапряжения.

      По данным NEMA, до 80 процентов всех перенапряжений возникают внутри здания. Как правило, они довольно небольшие и возникают в результате ослабления проводов, неисправных приборов, статического электричества, переключения нагрузки или даже при включении фена или блока переменного тока. Со временем эти, казалось бы, незначительные скачки напряжения могут повредить и тем самым сократить срок службы электроники.

      Хотя и относительно редко, но также случаются сильные перенапряжения, такие как удары молнии или скачки напряжения в коммунальной сети, которые вызывают немедленный крупномасштабный ущерб электронике и вашему дому. Событие с сильным перенапряжением также может вызвать пожар, подвергая риску всех, кто находится в доме.

      Большинство устройств защиты от перенапряжений обеспечивают только защиту от перенапряжений низкого уровня, то есть они могут помочь при частых небольших перенапряжениях, но неэффективны в ситуации с сильными перенапряжениями. С другой стороны, устройства защиты от перенапряжений для всего дома эффективно снижают оба вида скачков напряжения.

      Если вы живете в месте с частыми сильными ураганами или перебоями в электроснабжении, устройства защиты от перенапряжений для всего дома обеспечат высочайший уровень защиты всего и всех под вашей крышей. Но они будут стоить дороже, и это подводит нас ко второму соображению.

      2. Против: Сетевые фильтры для всего дома стоят дороже.

      Как объяснялось ранее, устройства защиты от перенапряжения обеспечивают защиту только на уровне устройства, тогда как устройства защиты всего дома защищают всю подключенную электронику в доме.

      Если вы беспокоитесь только о защите определенных устройств — например, домашнего компьютера или телевизора — тогда, скорее всего, будет достаточно сетевого фильтра, поскольку он обеспечит необходимую защиту для этого конкретного электронного устройства. Кроме того, поскольку они буквально «подключи и работай», сетевые фильтры не требуют платы за установку. В среднем вы можете рассчитывать заплатить от 15 до 50 долларов за каждое устройство защиты от перенапряжения — и помните, что стоит инвестировать в качественный удлинитель.

      Но учтите, что в сегодняшнюю эпоху подключений вам, вероятно, придется покупать больше одной из этих полосок. Ваш домашний офис нуждается в нем. Ваш развлекательный центр нуждается в нем. Ваш телевизор в спальне тоже. Внезапно вы собираетесь потратить более 100 долларов, и тогда возникает вопрос, может быть, стоит инвестировать больше в сетевой фильтр для всего дома. Покупка и установка сетевого фильтра для всего дома будет стоить от 200 до 700 долларов.

      Кроме того, сетевые фильтры не защитят большую часть электроники, которая напрямую подключена к вашей электрической панели. Часто это самая дорогая электроника в вашем доме: системы отопления, вентиляции и кондиционирования воздуха, электрические плиты, духовки, вытяжки, стиральные машины и сушилки — сумма которых может достигать пятизначных цифр. Если вы хотите защитить их, вам понадобится защита от перенапряжения всего дома. Имейте в виду, что все больше бытовой техники становится «умной» и подключаемой, а это означает, что она, вероятно, стоит больше, чем в прошлые годы. Одно сильное всплеск может разрушить электронику стоимостью в десятки тысяч долларов.

      3. Плюсы: Сетевые фильтры для всего дома обеспечивают душевное спокойствие.

      Последний фактор, который следует учитывать при взвешивании плюсов и минусов защиты от перенапряжений для всего дома по сравнению с традиционными устройствами защиты от перенапряжений, касается не долларов и центов, а человеческого, эмоционального уровня. Кто-то из нас беспокойный, а кто-то нет. Некоторые из нас готовы жить с большим риском.

      Какова ваша терпимость к риску? Нравится ли вам ощущение, что вы застрахованы от больших рисков? Это вопросы, на которые можете ответить только вы.

      В этом коротком видео показано, что происходит после крупного скачка напряжения. Это даст вам представление о том, как выглядит риск.

      Итог: стоит ли использовать устройства защиты от перенапряжения для всего дома?

      Итак, стоит ли использовать сетевой фильтр для всего дома? В общем, они есть. Если учесть, что вероятность повреждения оборудования может превышать 10 000 долларов США, это оправдывает среднюю стоимость в диапазоне от 200 до 700 долларов США за устройство защиты от перенапряжения всего дома и его установку.

      В то время, когда наши дома оснащены все более умной, но чувствительной электроникой, которую невозможно защитить с помощью простых сетевых фильтров, растет потребность в сетевых фильтрах для всего дома.

      Защита по напряжению бытовая: Устройства защита от скачков напряжения для дома и квартиры
